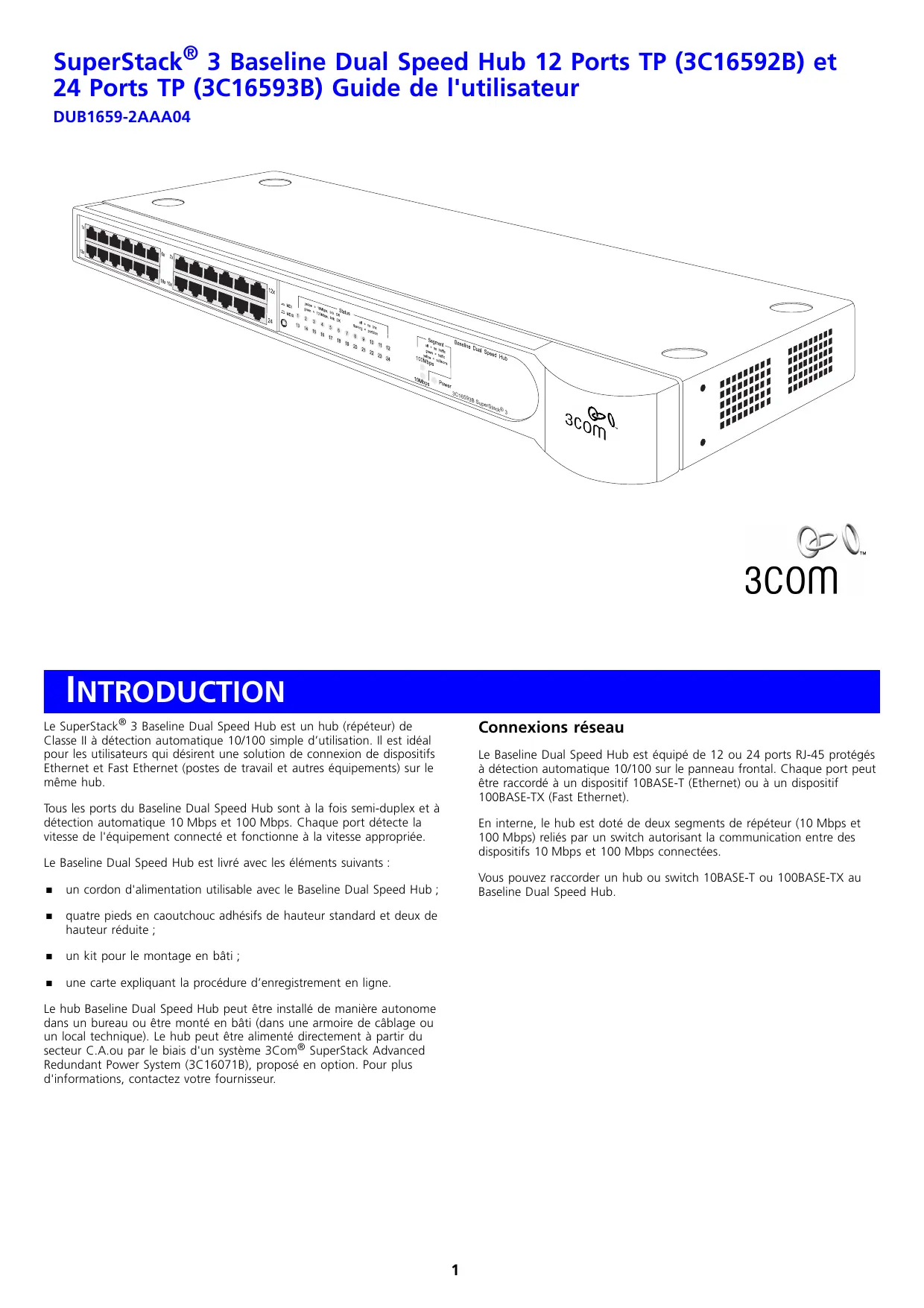

MODE D'EMPLOI SS3 BASLINE 10/100 HUB 24 PORTS 3COM

Ethernet et Fast Ethernet (postes de travail et autres équipements) sur le même hub.

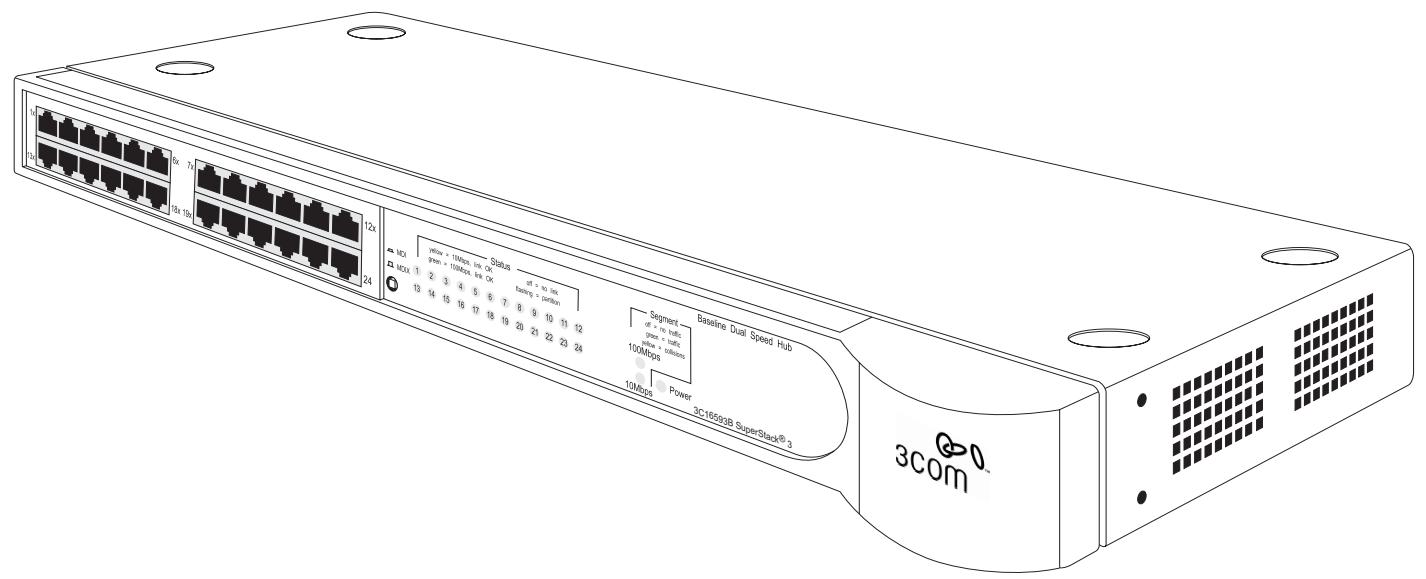

Le Baseline Dual Speed Hub est équipé de 12 ou 24 ports RJ-45 protégés à détection automatique 10/100 sur le panneau frontal. Chaque port peut être raccordé à un dispositif 10BASE-T (Ethernet) ou à un dispositif 100BASE-TX (Fast Ethernet).

Tous les ports du Baseline Dual Speed Hub sont à la fois semi-duplex et à détection automatique 10 Mbps et 100 Mbps. Chaque port détecte la vitesse de l'équipement connecté et fonctionne à la vitesse appropriée.

En interne, le hub est doté de deux segments de répéteur (10 Mbps et

100 Mbps) reliés par un switch autorisant la communication entre des dispositifs 10 Mbps et 100 Mbps connectées.

Le Baseline Dual Speed Hub est livré avec les éléments suivants :

un cordon d'alimentation utilisable avec le Baseline Dual Speed Hub ;

Si vous raccordez deux Baseline Dual Speed Hubs ensemble, la liaison les joignant fonctionnera à 100 Mbps.

AVERTISSEMENT: Ports RJ-45. Il s'agit de prises de données

RJ-45 protégées. Elles ne sont pas utilisables comme prises de téléphone conventionnelles standard, ni pour la connexion de l’unité à un réseau téléphonique central privé ou public traditionnel. Ne raccordez à ces prises que des connecteurs de données RJ-45, des systèmes de réseaux de téléphonie ou des téléphones de réseaux. Il est possible de brancher sur ces prises de données des câbles de données protégés ou non-protégés équipés des fiches de type correspondant.

100 m (328 pieds). Si vous connectez plusieurs hubs en série,

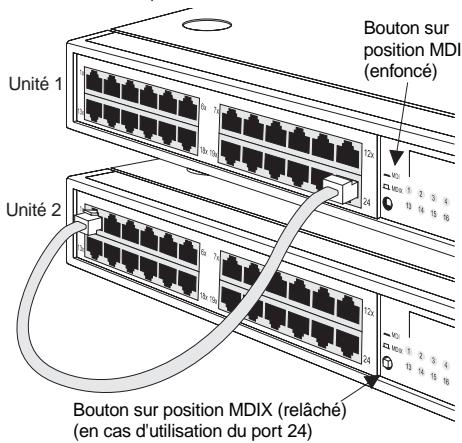

Bouton sur position MDIX (relâché)

(en cas d'utilisation du port 24)

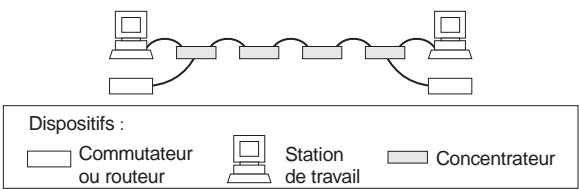

assurez-vous qu’il n’y a pas plus de quatre hubs 10 Mbps entre deux dispositifs quelconques de votre réseau, comme illustré ci-après.

Pour raccorder le hub à une unité 10 Mbps ou 100 Mbps, connectez un port MDIX de l'unité au port 12 ou 24 du switch, comme illustré précédemment. Assurez-vous que le bouton MDI du hub est sur la position IN (MDI). Si un port MDI/MDIX est utilisé sur l'autre unité, vérifiez que le bouton MDI associé à ce port est sur la position Out (MDIX). Vous pouvez aussi utiliser un câble TP “croisé” pour raccorder un port MDIX quelconque du Baseline Dual Speed Hub à n'importe quel port MIDX d'une autre unité.

Dans cette position, le port 12 ou 24 agit comme un port MDIX. Il peut être raccordé à une unité dotée d'un port MDI (comme la plupart des postes de travail) au moyen d'un câble TP « droit » classique.

Dans cette position, le port 12 ou 24 agit comme un In (enfoncé) port MDI. Il peut être raccordé à un port MDIX d'un dispositif (par exemple, un autre hub) au moyen d'un câble TP « droit » classique. Out Il n'est pas nécessaire d'utiliser les pieds, si vous avez l'intention de monter l'appareil en bâti. Si vous empilez les unités les unes sur les autres, vous devez utiliser les pieds adhésifs en caoutchouc fournis. Installez les pieds sur le panneau inférieur de chaque unité, en les collant sur les emplacements marqués à chaque angle. Placez les unités les unes sur les autres, en vérifiant que l'alignement des pieds de l'unité du dessus respecte le retrait de l’unité du dessous. Utilisez les deux pieds les moins épais pour empiler l'unité avec une autre plus étroite au-dessus.

Mise en place du Baseline Dual Speed Hub

Lors du choix de l'emplacement du Baseline Dual Speed Hub, assurez-vous :

Si votre réseau se compose de différents types d'unités connectées ensemble, assurez-vous que votre configuration respecte les règles de configuration de réseaux pour des solutions 10BASE-T et 100BASE-TX.

Si ces contrôles ne permettent pas de déceler la cause d'un problème, il est probable que l'unité ou le dispositif connecté au port soit défectueux. Pour plus d'informations, contactez votre fournisseur.

Les DEL Segment indiquent une activité sur les segments 10 Mbps et

100 Mbps : Des paquets sont en cours de réception ou de transmission.

N’obstruez pas les aérations qui se trouvent sur les côtés du boîtier.

Les problèmes d'alimentation peuvent être à l'origine de pannes sérieuses et d’immobilisations du réseau. Assurez-vous que l'entrée d'alimentation de votre système est propre et à l’abri de toute variation de courant afin d'éviter des coupures imprévues du réseau. 3Com recommande l'installation d'un dispositif de protection et de régulation de l’alimentation, notamment dans les zones présentant des risques de pannes de courant, de baisses de tension et d'orages électriques.

La DEL Power indique les états suivants :

Si l’unité semble fonctionner mais que la DEL reste éteinte, contactez votre fournisseur.

Le Baseline Dual Speed Hub peut être monté dans un bâti de 19 pouces. Reportez-vous à la section « Utilisation du kit de montage » de ce guide.

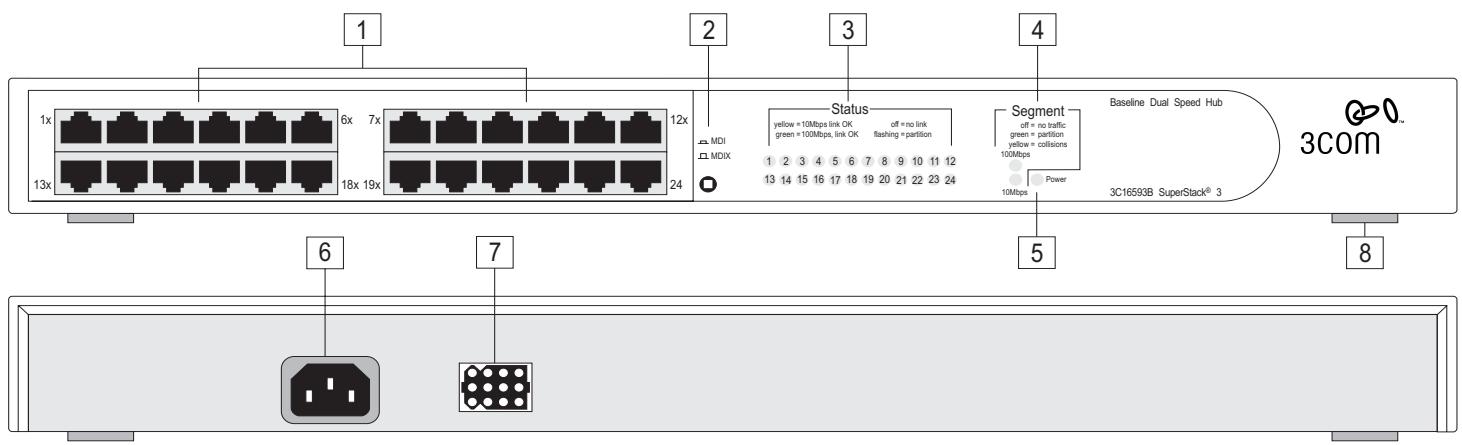

Connexions du panneau arrière

AVERTISSEMENT : L’installation et le démontage de cet unité doivent être confiés à un personnel qualifié.

(3C16070, 3C16071, 3C16071A ou 3C16071B) ou un système Redundant Power System (3C565047) sur la prise femelle du Redundant Power System.

France et Pérou uniquement :

Cette unité ne peut pas être alimentée par un dispositif à impédance à la terre. Si vos alimentations sont du type impédance à la terre, cette unité doit être alimentée par une tension de 230 V (2 P+T) par le biais d’un transformateur d’isolement à rapport 1:1, avec un point secondaire de connexion portant l’appellation Neutre et avec raccordement direct à la terre (masse).

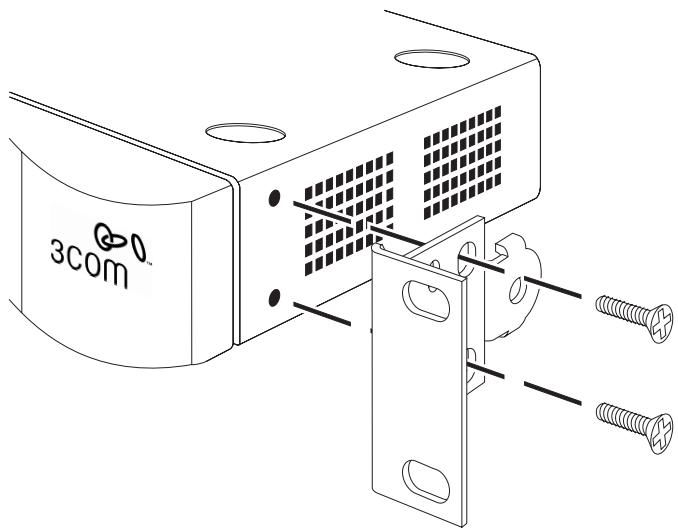

UTILISATION DU KIT DE MONTAGE Le Baseline Dual Speed Hub (hub bivitesse) est fourni avec deux supports de fixation et quatre vis. Ces éléments servent au montage de l'unité en bâti. Avant de monter l'unité, il est recommandé de lire les directives de la section « Mise en place du Baseline Dual Speed Hub » à la page 3.

La hauteur du Baseline Dual Speed Hub (hub bivitesse) est égale à 1U ; il s'insérera donc dans un bâti 19 pouces standard. ATTENTION : Débranchez tous les câbles de l'unité avant de poursuivre. Retirez les pieds adhésifs éventuellement fixés au panneau inférieur de l'unité. Pour monter l’unité en bâti : 1 2 3 Insérez les deux vis fournies dans le kit de montage, puis serrez-les complètement à l’aide d’un tournevis approprié ; Répétez les deux étapes précédentes pour l'autre côté de l’unité ; Insérez l’unité dans le bâti 19 pouces, puis fixez-la avec des vis appropriées (non fournies) ; Rebranchez tous les câbles.

RÉSOLUTION DES PROBLÈMES Si vous renvoyez un équipement à votre fournisseur, assurez-vous qu’il est emballé convenablement pour le transport.

Si le problème peut être identifié et corrigé, reportez-vous aux informations données précédemment dans ce guide à propos des DEL.

Si le problème persiste et que le fonctionnement du Baseline Dual Speed Hub demeure insatisfaisant, contactez votre fournisseur en lui communiquant les informations suivantes avant de renvoyer l’unité : !

le numéro de produit et le numéro de série

(imprimés sur une étiquette placée au dos de l’unité) ;

une description brève de la panne.

La conception de certaines anciennes cartes interface réseau date d'avant la normalisation du protocole d'auto-négociation. Elles peuvent induire une estimation erronée de la vitesse du réseau par le Baseline Dual Speed Hub. Nous recommandons fortement l'installation des toutes dernières versions de pilotes des cartes interface réseau avant d'établir la connexion de votre réseau. Les pilotes des cartes interface réseau 3Com datant d'avant le

23/03/95 doivent être mises à jour depuis le site web 3Com.

Numéro de téléphone

1 800 678 515 800 933 486 Cet appareil numérique de la classe A respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

Recommandations à l'utilisateur

Conformité VCCI Si cet équipement provoque des interférences nuisibles à la réception radio ou télévisée, ce qui peut être déterminé en allumant l'équipement puis en l'éteignant, il est recommandé d’appliquer tout ou partie des méthodes de correction suivantes :

■ Pour répondre aux normes d’émission FCC, cet équipement ne doit être utilisé qu'avec des câbles conformes aux spécifications du comité 802.3 de l'IEEE.

3Com Technologies se réserve le droit de réviser et modifier périodiquement cette documentation sans préavis.

3Com Technologies propose cette documentation sans garantie d'aucune sorte, tacite ou expresse, y compris, mais non limitée aux garanties tacites de qualité de marchandise et d'adaptation à un besoin particulier. 3Com s'autorise à apporter à tout moment des améliorations ou des modifications aux produits et/ou aux programmes décrits dans cette documentation. MENTIONS D’ATTRIBUTION SPÉCIALE AU GOUVERNEMENT DES ÉTATS-UNIS Si l'utilisateur est un organisme gouvernemental des États-Unis, cette documentation et le logiciel décrits ici sont soumis aux droits limités suivants : Pour les unités du Department of Defense : Mention de droits limités : L'utilisation, la reproduction ou la publication par un organisme d’état est sujette à des restrictions énoncées à l'alinéa (c) (1) (ii) relatif aux limitations de droits 48 C.F.R. 52.227-7013 figurant dans l'avenant Technical Data and Computer Software (données techniques et de logiciels informatiques). 3Com Centre, Boundary Way, Maylands Park South, Hemel Hempstead, Herts, HP2 7YU, G.B.

à des restrictions énoncées aux alinéas (a) à (d) inclus du Commercial Computer Software – avenant relatif aux limitations de droits 48 C.F.R. 52.227-19 et à des limitations énoncées dans l'accord commercial standard de 3Com Corporation relatif aux logiciels. Droits non publiés acceptés conformément aux lois du copyright des États-Unis. Si cette documentation contient la description d'un logiciel associé à un support amovible, cette description est fournie, selon une convention de droits d'utilisation, avec le produit sous la forme d'un document distinct qui figure dans la documentation imprimée ou sur le support amovible dans un fichier nommé LICENCE.TXT. Si vous êtes dans l'incapacité de retrouver ce document, contactez 3Com pour en demander une copie. Sauf indication contraire, les marques déposées de 3Com sont enregistrées aux États-Unis et peuvent ou non être enregistrées dans d'autres pays. 3Com et SuperStack sont des marques commerciales déposées de 3Com Corporation. Les autres marques et noms de produits peuvent être des marques déposées ou des marques commerciales de leurs détenteurs respectifs.

ENVIRONNEMENTALE Conformité écologique

! Établir des normes de performance écologique répondant aux dispositions légales et réglementaires de tous les pays ; !

Ménager l'énergie, les matières et les ressources naturelles dans toutes nos activités ;

Conformité des matériels réglementés

Les produits 3Com ne contiennent aucune matière dangereuse ou nuisible à la couche d'ozone.

Conformité écologique de la documentation

La documentation du produit est imprimée sur du papier obtenu à partir de bois provenant de forêts gérées et renouvelables ; elle est entièrement biodégradable et recyclable et ne contient pas de chlore. Le vernis utilisé est sans danger pour l'environnement et les encres sont à base végétale et à faible teneur en métaux lourds.

Conformité écologique de l'emballage du produit

L'emballage de ce produit est entièrement recyclable. Le partie recyclée du déchet (après consommation) représente au moins 40 % de son poids, et sa teneur en métaux lourds est nulle.

Améliorer constamment nos performances en matière d'environnement.

Enregistrement du produit Vous pouvez enregistrer dès maintenant votre hub SuperStack 3 sur le site Web de 3Com, ce qui vous permettra d'obtenir les informations les plus récentes concernant votre produit : http://www.support.3com.com/registration/frontpg.pl

Vos suggestions nous sont d’une très grande utilité. Elles nous permettent de publier une documentation toujours plus pertinente. N'hésitez pas à envoyer à 3Com, par e-mail (courrier électronique), vos remarques concernant cette documentation : pddtechpubs_comments@3Com.com Merci d'inclure les informations suivantes dans vos commentaires : le titre du document, le numéro de pièce (indiqué au bas de la page 8) ainsi que le numéro de page, le cas échéant.

Numéro de pièce : DUB1659-2AAA04

Date de publication : janvier 2001
