ASD 18U - Climatiseur DAITSU - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Climatiseur réversible
Capacité de refroidissement	18000 BTU
Capacité de chauffage	18000 BTU
Alimentation électrique	Monophasé 230V
Dimensions unité intérieure	800 x 290 x 200 mm
Dimensions unité extérieure	800 x 600 x 300 mm
Poids unité intérieure	10 kg
Poids unité extérieure	40 kg
Type de réfrigérant	R32
Fonctions principales	Refroidissement, chauffage, déshumidification, ventilation
Contrôle	Télécommande sans fil
Niveau sonore unité intérieure	25 dB(A)
Niveau sonore unité extérieure	50 dB(A)
Entretien et nettoyage	Filtres lavables, nettoyage régulier recommandé
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès du fabricant
Garantie	2 ans sur les pièces
Informations générales	Idéal pour des espaces jusqu'à 70 m²

FOIRE AUX QUESTIONS - ASD 18U DAITSU

Comment puis-je ajuster la température de l'unité DAITSU ASD 18U ?

Utilisez la télécommande fournie pour régler la température souhaitée. Appuyez sur le bouton 'Température' et sélectionnez la température désirée avec les flèches.

L'unité ne démarre pas, que faire ?

Vérifiez si l'unité est correctement branchée et si le disjoncteur n'a pas sauté. Assurez-vous aussi que la télécommande fonctionne avec des piles en bon état.

Comment nettoyer le filtre de l'unité DAITSU ASD 18U ?

Retirez le panneau avant et enlevez le filtre. Lavez-le à l'eau tiède savonneuse, laissez-le sécher complètement avant de le remettre en place.

Mon unité fait un bruit inhabituel, que dois-je faire ?

Vérifiez si l'unité est installée de manière stable et si rien n'entrave le ventilateur. Si le bruit persiste, contactez un technicien qualifié.

Quel est le niveau sonore de l'unité DAITSU ASD 18U ?

Le niveau sonore de l'unité est d'environ 30 dB en mode silencieux, ce qui est relativement faible et ne devrait pas déranger.

Puis-je utiliser l'unité en mode chauffage ?

Oui, le DAITSU ASD 18U dispose d'un mode chauffage. Sélectionnez le mode 'Chauffage' sur la télécommande pour activer cette fonction.

Quelle est la capacité de refroidissement de l'unité ?

L'unité DAITSU ASD 18U a une capacité de refroidissement de 5,3 kW, ce qui est adapté pour des pièces d'environ 50 m².

Comment réinitialiser l'unité ?

Pour réinitialiser l'unité, débranchez-la pendant environ 5 minutes, puis rebranchez-la et allumez-la à nouveau.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation est généralement inclus dans l'emballage. Vous pouvez également le télécharger depuis le site officiel de DAITSU.

Quelles sont les dimensions de l'unité DAITSU ASD 18U ?

Les dimensions de l'unité intérieure sont de 800 mm x 200 mm x 300 mm, et celles de l'unité extérieure sont de 800 mm x 600 mm x 300 mm.

MODE D'EMPLOI ASD 18U DAITSU

• Existe un risque d'incendie ou de choc électrique.

Précautions de sécurité 46-47 Nom des pièces 48 Température de fonctionnement 49 Fonctionnement manuel 49 Réglage de la direction du flux d'air 50 Fonctionnement du climatiseur 51 Fonctionnement optimal 51 Maintenance 52-53 Conseils d'utilisation 54 Conseils de dépannage 55 Télécommandes et leurs fonctions 56-57 Noms et fonctions des voyants de la télécommande 58 Utilisation de la télécommande 59 Réglage de l'horloge 60 Fonctionnement des touches lock et reset 61 Fonctionnement automatique 62 Fonctionnement du mode climatisation/ventilateur uniquement 63 Fonctionnement du mode séchage 64 Fonctionnement du timer 65 Exemple de réglage de minutesie 66

Veuillez lire ce manuel

À l'intérieur, vous trouvez de nombreux conseils pratiques pour l'utilisation et l'entretien correct de votre climatiseur. Un minimum d'entretien préventif de cette part peut vous économiser beaucoup de temps et d'argent pendant la durée de vie de votre climatiseur. Vous trouvez de nombreuses réponses aux problèmes les plus communs dans le tableau de la section Conseils de dépannage. Si vous consultez d'abord le tableau de la section Conseils de dépannage, il ne vous faudra peut-être pas appeler de réparateur.

• Contactez un technicien d'entretien agréé pour la réparation et l'entretien de cette unité.
• Contactez l'installateur pour l'installation de cette unité. Le climatiseur ne doit pas être utilisé par des enfants ni des personnes invalides sans surveillance.
• Les jeunes enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec le climatiseur. Si le cordon d'alimentation doit être remplacé, le travail de remplacement doit uniquement être effectué par le personnel agréé.
• Les travaux d'installation doivent être réalisés conformément aux normes nationales de câblage par du personnel agréé uniquement.

Precautions de securite

Pour éviter toute blessure de l'utilisateur ou autres personnes et tout dommage, les instructions suivantes doivent être respectées. L'utilisation incorrecte provoquée par la négligence des instructions données peut être dangereuse ou provoquer des dommages. Les divers degrés de gravité sont indiqués comme suit.

MISE EN GARDE	Ce symbole indique la possibilité de mort ou de blessure grave.
PRECAUTIONS	Ce symbole indique la possibilité de blessure ou de dommages.

La signification des symboles utilisés dans ce manuel est indiquée ci-dessous.

⊗	A ne jamais faire.
➀	Toujours faire.

Mise en GARDE

Raccorder correctement l'alimentation électrique. - Cela pourrait provoquer un choc électrique ou un incendie à cause de la chaleur excessive générée. Ne pas modifier la longueur du cordon d'alimentation électrique ni partager la prise électrique avec d'autres appareils - Cela peut provoquer un choc électrique ou un incendie à cause de la chaleur générée. Toujours veiller à disposer d'une prise de terre efficace. - Aucune prise de terre ne peut provoquer de choc électrique. Débrancher l'alimentation électrique si l'unité émet des bruits ou des odeurs étranges ou encore de la fumée. - Cela peut provoquer un incendie et un choc électrique. Éloigner les armes à feu.

• Ceci pourrait provoquer un incendie.

Ne pas faire fonctionner ou arrêter l'unité en la mettant sous tension ou hors tension. - Cela peut provoquer un choc électrique ou un incendie à cause de la chaleur générée. Ne pas actionner avec les mains mouillées ni dans un environnement humide. - Cela pourrait provoquer un choc électrique. Ne pas laisser d'eau pénétrer dans les pièces électriques. - Ceci pourrait provoquer la panne de la machine ou un choc électrique. Ne pas boire l'eau de vidange du climatiseur. - Elle contient des éléments contaminants et pourrait vous rendre malade. Ne pas placer le cordon d'alimentation électrique à proximité d'appareils de chauffage. - Cela peut provoquer un incendie et un choc électrique.

Ne pas endommager ni utiliser de cordon d'alimentation non spécifié. - Cela peut provoquer un incendie et un choc électrique ou un incendie. Ne pas diriger le flux d'air uniquement sur les occupants de la pièce. - Ceci pourrait porter atteinte à votre santé. ^© Toujours installer un disjoncteur et un circuit électrique dédié à la seule unité. - Aucune installation ne peut provoquer d'incendie ni de choc électrique. Ne pas ouvrir l'unité pendant le fonctionnement. - Cela pourrait provoquer un choc électrique. Ne pas utiliser le cordon d'alimentation électrique à proximité de gaz inflammables ou de combustibles tels que l'essence, le benzène, des diluants, etc. - Ceci peut provoquer une Explosion ou un incendie.

Ventiler la pièce avant de faire fonctionner le climatiseur si une fuite de gaz se produit sur un autre appareil. - Ceci peut provoquer une explosion, un incendie ou des brûlures.

Ne pas démonter ni modifier l'unité. - Ceci pourrait provoquer une panne et un choc électrique.

Precautions de securite

Lorsqu'il faut enlever le filtre à air, ne pas toucher les pièces en métal de l'unité. - Ceci peut provoquer des blessures. Pour nettoyer l'unité, la mise hors tension et couper le disjoncteur. - Ne pas nettoyer l'unité quand celle-ci est sous tension, car cela peut provoquer un incendie et un choc électrique, ainsi que des blessures. ① Arrêter le fonctionnement et fermer la fenêtre en cas de tempête ou d'ouragan. - Le fonctionnement avec les fenêtres ouvertes peut provoquer l'entrée d'eau à l'intérieur de la pièce et l'inondation des meubles. Ne pas utiliser de détergents forts tels que de la cire ou du diluant. Utiliser un chiffon doux pour le nettoyage. - L'aspect de l'appareil peut sembler altéré à cause du changement de sa couleur ou des égratignures de surface. Ne pas placer d'objets lourds sur le cordon d'alimentation et veiller à ce que le cordon ne soit pas écrabouillé. - Il y a danger d'incendie ou de choc électrique.

Ne pas nettoyer le climatiseur avec de l'eau. - De l'eau pourrait pénétrer dans l'unité et dégrader l'isolant. Ceci peut provoquer un choc électrique. Ne pas placer d'animal domestique ni de plante d'intérieur à un endroit où ils seraient exposés au flux direct de l'air. - Ceci pourrait porter atteinte à l'animal ou à la plante. Ne pas placer d'obstacles autour des entrées d'air ni à l'intérieur des sorties d'air. - Ceci peut provoquer la panne de l'appareil ou un accident. Veiller à ce que le support d'installation de l'appareil extérieur ne soit pas endommagé suite à une exposition prolongée. - Si le support est endommagé, l'unité pourrait tomber et s'endommager. Attention lors du déballage et de l'installation. Les coins pointus peuvent provoquer des blessures.

Bien ventiler la pièce lorsqu'utilisé en conjonction avec un poêle de chauffage etc. L'oxygène pourrait venir à manquer. Ne pas utiliser pour d'autres applications. - Ne pas utiliser ce climatiseur pour préserver des appareils de précision, de la nourriture, des animaux domestiques, des plantes ou des objets d'art. Couper l'interrupteur principal quand l'unité n'est pas utilisée pendant longtemps. - Ceci peut provoquer la panne de l'appareil ou un incendie.

Veiller à toujours bien insérer les filtres correctement. Nettoyer le filtre toutes les deux semaines. - Le fonctionnement sans filtre peut provoquer la panne.

Si de l'eau pénétre à l'intérieur de l'unité, la mesure hors tension et déconnecter l'alimentation électrique, puis contacter un technicien d'entretien qualifié.

Nom des pièces

Unité intérieure Sortie d'air Note: Le panneau d'affichage de l'unité intérieure ressemble à ce qui suit :

1- Bastidor del panel frontal 2- Cadre du panneau avant 3- Panneau frontal 4- Filtre à air 5- Grille de flux d'air horizontal 6- Pale de flux d'air vertical 7- Capteur de température de la pièce 8- Panneau d'affichage 9- Récepteur de signaux infrarouges 10- Télécommande 11- Tuyau de drainage, tuyau de raccordement du réfrigérant 12- Câble de connexion 13- Soupape d'arrêt

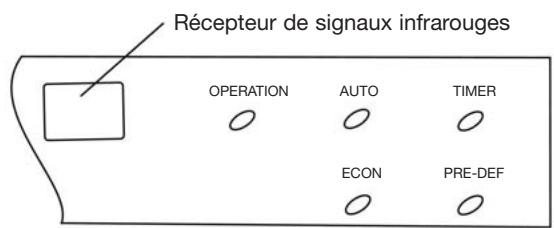

Témoin de fonctionnement :

Le témoin clignote une fois toutes les secondes après avoir mis l'unité sous tension, et s'allume quand le climatiseur est en fonctionnement.

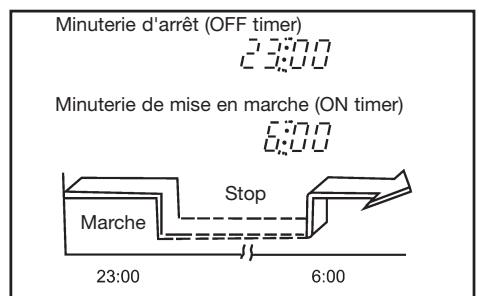

Témoin TIMER : Ce témoin s'allume quand la fonction TIMER (minuterie) est réglée sur ON (marche).

Témoin PRE-DEF. (Pour le modèle climatisation et chauffage uniquement) : Le climatiseur commence le dégivrage automatiquement si l'unité extérieure gèle en mode de chauffage.

Témoin AUTO : Ce témoin clignote quand le climatiseur est en mode AUTO.

Témoin ECON: Ce témoin s'allume quand le climatiseur est en mode économique.

Remarque:

Toutes les images de ce manuel sont exposées à titre explicatif uniquement. Elles peuvent différer légèrement du climatiseur que vous avez acheté. La forme, elle, doit être la même.

Temperature de fonctionnement

Température Mode	Mode climatisation	Mode chauffage	Mode séchage
Température de la pièce	17°C ~ 32°C	0°C ~ 30°C	17°C ~ 32°C
Température extérieure	18°C ~ 43°C (-5°C ~ 43°C:Pour les modèles avec système de °climatisation à température basse)	-7°C ~ 24°C	11°C ~ 43°C

Attention :

1-Si le climatiseur est utilisé en dehors des conditions décrites ci-dessus, certaines fonctions de protection de sécurité se mettent en marche et provoquent le fonctionnement anormal de l'unité. 2- Humidité relative de l'air inférieure à 80%. Si le climatiseur fonctionne au-delà de ce chiffre, sa surface peut attirer de la condensation. Régler le volet de flux d'air vertical sur son angle maximum (verticalement par rapport au sol), et régler le ventilateur en mode HIGH (rapide). 3- Une performance optimale est obtenue dans cette plage de températures de fonctionnement.

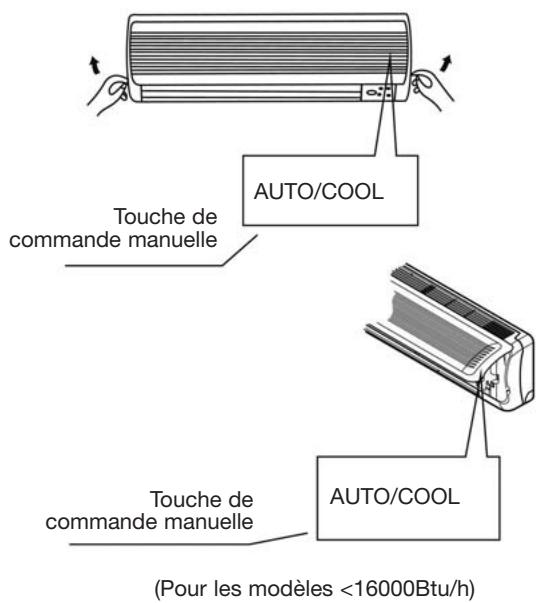

Le fonctionnement en mode manuel peut être utilisé provisoirement s'il vous arrive de ne pas trouver la télécommande ou si ses piles sont épuisées.

(Pour les modèles ≥16000~21000Btu/h)

1- Ouvrir et soulever le panneau avant à un certain angle jusqu'à entendre un cliquetis et qu'il reste fixé en place. 2- Appuyer sur la touche jusqu'à ce que le témoin AUTO s'allume, l'unité fonctionne alors en mode AUTO force (la température régée par défaut est de 24). 3- Fermer le panneau fermement dans sa position originale.

Attention

• Une fois que vous avez appuyé sur la touche manuelle, le mode de fonctionnement défile dans l'ordre suivant : AUTO, CLIMATISATION, OFF
• Appuyer sur la touche manuelle jusqu'à ce que le témoin de fonctionnement se mette à clignoter rapidement (cinq fois par seconde) ; l'unité fonctionne maintenant en mode CLIMATISATION force. Ceci s'utilise uniquement pour tester l'unité.
• Quand le témoin de fonctionnement s’éteint, le climatiseur est éteint.
• Pour restaurer le fonctionnement avec télécommande, utiliser la télécommande directement.

1- Ouvrir et soulever le panneau avant à un certain angle jusqu'à entendre un cliquetis et qu'il reste fixé en place. 2- Appuyer sur la touche AUTO et le climatiseur fonctionne en mode AUTO. 3- Fermez le panneau correctement dans sa position originale.

Note : Le mode « COOL » (CLIMATISATION) sur le panneau de commande existe uniquement dans le but de tester l'unité.

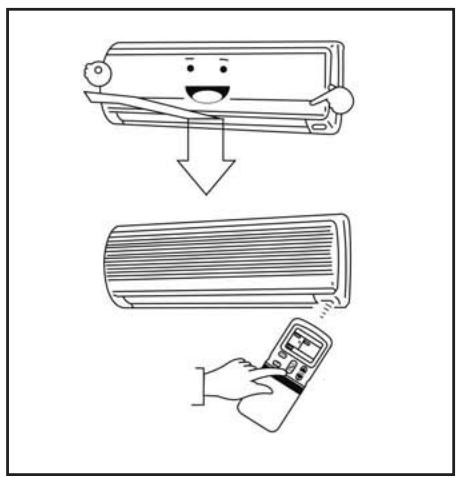

Réglage de la direction du FLUX d'air

• Régler le flux d'air correctement, sinon, celui-ci pourrait provoquer des températures inconfortables ou inégales.
• Régler le volet horizontal à l'aide de la télécommande.
• Régler le volet vertical manuellement.

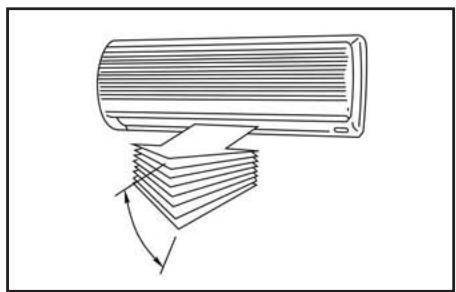

Réglage du flux d'air vertical (haut - bas)

Le climatiseur règle automatiquement le flux d'air vertical selon le mode de fonctionnement.

Pour régler le flux d'air vertical

Effectuer cette opération quand l'unité est en fonctionnement.

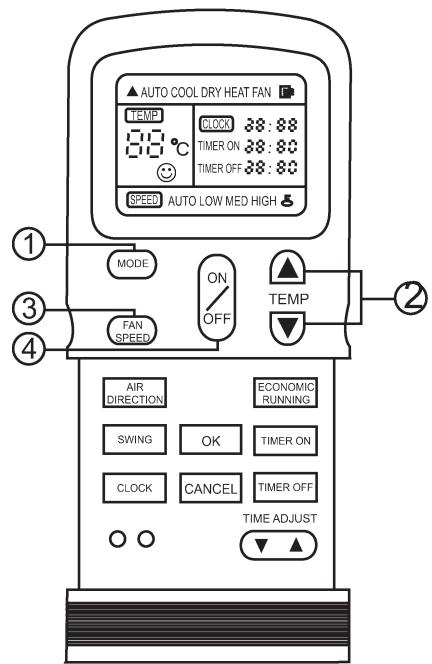

Appuyer sans arrêt sur la touche AIR DIRECTION de la télécommande pour déplacer le volet dans la position souhaitée.

• Régler le flux d'air vertical dans la direction souhaitée.
• Les fois suivantes, le flux d'air vertical se règle automatiquement à la position de volet que vous avez réglée en appuyant sur la touche AIR DIRECTION.

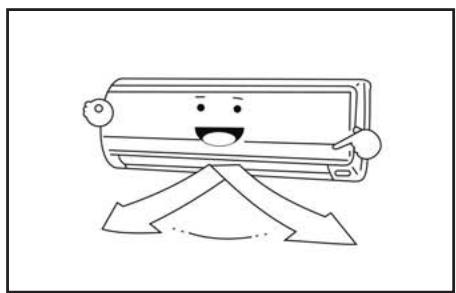

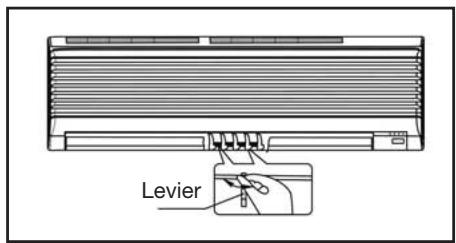

Réglage du flux d'air horizontal (gauche - droite)

Régler le volet vertical manuellement à l'aide du levier situé à gauche ou à droite du bras du volet vertical (selon le modèle). Attention de ne pas prendre les doigts dans le ventilateur, dans le volet horizontal et de ne pas endommager les volets verticaux. Quand le climatiseur fonctionne et le volet horizontal est dans une position particulière, déplacer le levier situé à gauche (ou à droite, selon le modèle) de la sortie d'air jusqu'à la position souhaitée.

Pour faire basculer automatiquement le flux d'air (haut - bas)

Effectuer cette opération quand le climatiseur fonctionne.

Appuyer sur la touche SWING de la télécommande. Pour arrêter cette fonction, appuyer à nouveau sur la touche SWING. - Appuyer sur la touche AIR DIRECTION pour bloquer le volet dans la position souhaitée.

• Les touches AIR DIRECTION et SWING se désactivent quand le climatiseur ne fonctionne pas (même quand la fonction de minuteur TIMER ON est programmée).
• En mode climatisation ou séchage, ne pas utiliser le climatiseur pendant longtemps avec la direction du flux d'air orientée vers le bas. Sinon, de la condensation pourrait apparaître sur la surface du volet horizontal, et de l'eau pourrait s'égoutter sur le sol ou sur les meubles.
• Ne pas déplacer le volet horizontal manuellement. Toutjours utiliser les touches AIR DIRECTION ou SWING. Si ce volet est déplacé manuellement, il pourrait tomber en panne pendant le fonctionnement de l'unité. Si le volet tombe en panne, arrêtez le climatiseur une fois, puis le remettez en marche.
• Quand le climatiseur est remis en marche immédiatement après avoir été arrêté, il est possible que le volet horizontal ne rougue pas pendant environ 10 secondes. L'angle d'ouverture du volet horizontal ne doit pas être réglé trop petit, car cela pourrait entraver la performance des fonctions de CLIMATISATION (Cooling) ou de CHAUFFAGE (Heating) à cause de la zone de flux d'air trop restreinte.
• Ne pas faire fonctionner l'unité lorsque le volet horizontal est fermé.
• Quand le climatiseur est mis sous tension (mis sous tension initiale), le volet horizontal peut déclencher une sonnerie pendant 10 secondes : ceci est normal.

Fonctionnement automatique

• Quand vous régalez le climatiseur en mode AUTO, celui-ci sélectionne automatiquement le mode de climatisation, de chauffage (modèles avec climatisation/chauffage uniquement), ou ventilateur uniquement selon la température sélectionnée et la température de la pièce.
• Le climatiseur contrôle la température de la pièce automatiquement autour de la température réglée.
• Si le mode AUTO ne vous semble pas confortable, vous pouvez sélectionner les conditions souhaitées manuellement.

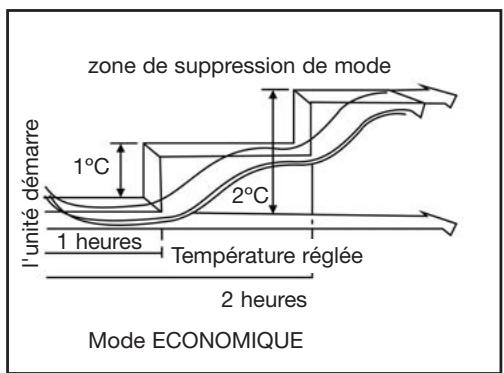

Mode économique

Quand vous appuyez sur la touche ECONO pendant le mode de climatisation, de chauffage (le modèle climatiseur uniquement ne l'a pas), ou AUTO, le climatiseur commence à fonctionner comme suit. La vitesse du ventilateur est contrôlée automatiquement. Dans la zone de suppression de mode, ou la capacité est maintenue à un minimum, le refroidissement excessif est évité en augmentant la température réglée de 1 unité après 1 heure et de 2 unités après 2 heures de fonctionnement. La température de la pièce est ainsi régulée entre la zone de suppression de mode et la température programmée. (Cela dépend de la température extérieure.)

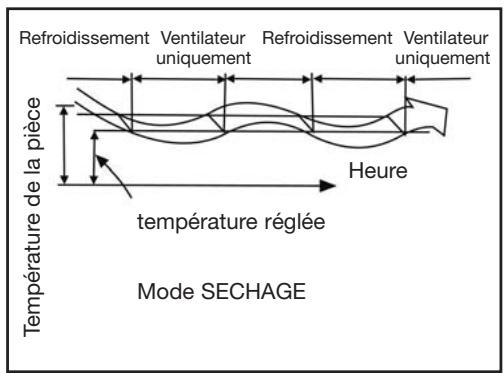

Fonctionnement du mode séchage

• Le mode de séchage (dry) sélectionne automatiquement le séchage en se basant sur la différence entre la température programmée et la température réelle de la pièce.
• La température est régulée pendant la déshumidification en mettant en marche et en éteignant de façon répétée le mode climatisation ou ventilateur uniquement. L'indicateur de vitesse du ventilateur affiche AUTO et une vitesse basse est utilisée.

Pour obtenir la performance optimale, veuillez noter les points suivants :

• Régler le sens du flux d'air correctement de sorte à ce qu’il ne soit pas dirigé vers les occupants de la pièce.
• Programmez la température pour obtenir le niveau de confort optimal. Ne pas régler l'unité à des niveaux de température excessifs.
• Fermer les portes et les fenêtres en mode CLIMATISATION ou CHAUFFAGE, sinon, la performance sera réduite. Utiliser la touche TIMER ON de la télécommande pour sélectionner une heure de démarrage du climatiseur.
• Ne placer aucun objet à proximité de l'admission ou de la sortie d'air, car cela réduirait l'efficacité du climatiseur et celui-ci pourrait s’arrêter de fonctionner.
• Nettoyer le filtre à air régulièrement sous peine de réduire la performance de la climatisation ou du chauffage.
• Ne pas faire fonctionner l'unité lorsque le volet horizontal est fermé.

Maintenance

MISE EN GARDE

Il est absolument nécessaire d'arrêter le climatiseur et de débrancher l'alimentation électrique avant d'effectuer le nettoyage.

Nettoyage de l'unité intérieure et de la télécommande

PRECAUTIONS

Utiliser un chiffon sec pour essuyer l'unité intérieure et la télécommande. - Un chiffon mouillé à l'eau froide peut être utilisé si l'unité intérieure est trop sale. - Le panneau avant de l'unité intérieure peut être enlevé et nettoyé à l'eau. L'essuyer ensuite à l'aide d'un chiffon sec. - Ne pas utiliser de chiffon ni de dépoussièreur traités chimiquement pour nettoyer l'unité. - Ne pas utiliser de benzène, de diluant, de poudre à récurer ni autres solvants similaires pour le nettoyage. Ces produits pourraient provoquer des craquements ou des déformations de la surface en plastique.

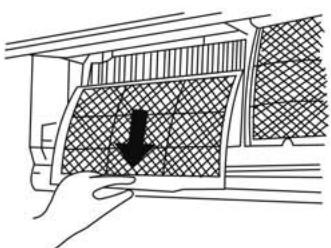

Nettoyage du filtre à air

Un filtre à air bouché réduit l'efficacité de refroidissement de cette unité. Nettoyer le filtre toutes les deux semaines.

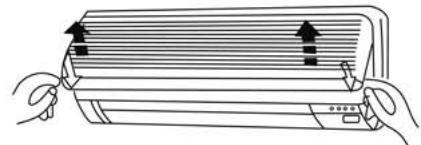

1- Soulever le panneau de l'unité intérieure à un certain angle jusqu'à entendre un cliquetis et qu'il reste fixé en place.

2- Agripper la poignée du filtre à air et la soulever légèrement pour sortir le filtre à air de son support, puis le tirer vers le bas.

3- Retirer le FILTRE A AIR de l'unité intérieure.

• Nettoyer le FILTRE A AIR une fois toutes les deux semaines.

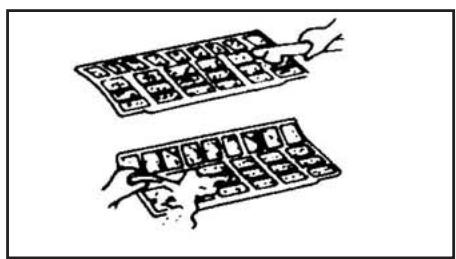

• Nettoyer le FILTRE A AIR à l'eau ou avec un aspirateur, puis laissez-le sécher dans un endroit frais.

Poignée du filtre

Maintenance

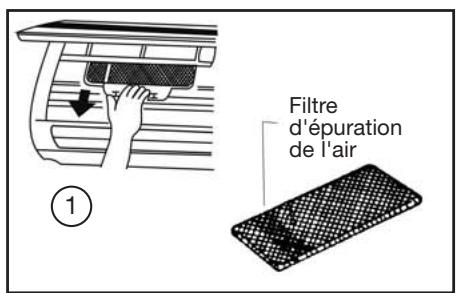

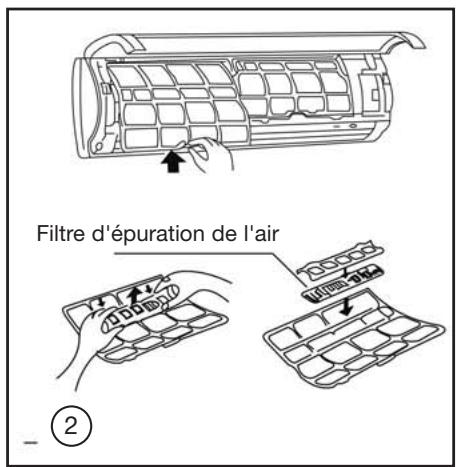

4- Enlever le filtre d'épuration de l'air de son cadre de support.

La méthode de pose et de dépose du filtre d’épuration de l’air diffère selon les modèles, voir les images 1 et 2 à gauche.

• Nettoyer le filtre d'épuration de l'air au moins une fois par mois, et le remplacer tous les 4-5 mois. Le nettoyer avec l'aspirateur, puis le faire sécher dans un endroit frais.

5- Remettre le filtre d'épuration de l'air à sa position d'origine.

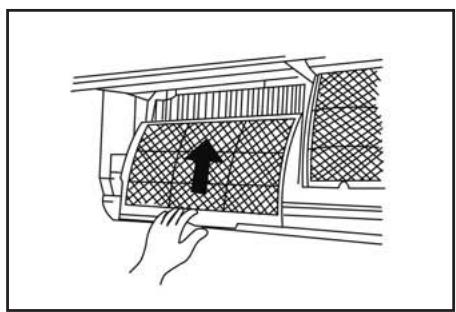

6- Insérer la partie supérieure du filtre à air dans l'unité en prenant soin de bien aligner les bords gauche et droit, et placer le filtre en position.

Maintenance

S'il est prévu de ne pas utiliser l'unité pendant une longue période de temps, suivre la procédure suivante :

(1) Faire fonctionner le ventilateur pendant environ une demi-journée pour sécher l'intérieur de l'unité. (2) Arrêter le climatiseur et débrancher l'alimentation électrique. Enlever les piles de la télécommande. (3) L'unité extérieure nécessite un entretien régulier et un nettoyage. Ne pas tenter de le faire soi-même.

Contacter le revendeur ou un technicien d'entretien.

Vérifications avant la mise en marche

• Vérifier que le câblage ne soit pas coupé ou déconnecté.
• Vérifier que le filtre à air soit installé.
• Vérifier si la sortie ou l'admission d'air sont bouchées si le climatiseur n'a pas été utilisé pendant un certain temps.

• Ne pas toucher les pièces métalliques de l'unité pendant la dépose du filtre. La manipulation d'éléments aux bords métalliques pointus peut provoquer des blessures.
• Ne pas utiliser d'eau pour nettoyer l'intérieur du climatiseur.
• L'exposition à l'eau peut détruire l'isolant, ce qui peut entraîner des chocs électriques.
• Avant de nettoyer l'unité, vérifier d'abord que l'alimentation électrique et le disjoncteur soient coupés.

Conseils d'utilisation

Les occurrences suivantes peuvent se produire pendant le fonctionnement normal de l'unité.

1- 1. Protection du climatiseur

• Le compresseur ne peut pas redémarrer pendant 3 minutes après avoir été arrêté. Fonction anti-froid de l'air (modèles Climatisation et Chauffage uniquement). L'unité a été conçue pour ne pas souffler d'air froid en mode CHAUFFAGE, quand l'échangeur de chaleur intérieur se trouve dans une des trois situations suivantes et quand la température programmée n'a pas été atteinte. A) Quand le chauffage vient juste de commencer. B) Dégivrage. C) Chauffage à basse température. Le ventilateur intérieur ou extérieur s'arrête de tourner pendant le dégivrage (modèles Climatisation et Chauffage uniquement). Dégivrage (modèles Climatisation et Chauffage uniquement) Du givre peut apparaître sur l'unité extérieure pendant le cycle de chauffage quand la température extérieure est basse et que le taux d'humidité est élevé, ce qui entraîne une baisse d'efficacité du chauffage.
• Dans ce cas, le climatiseur arrête le chauffage et démarre le dégivrage automatiquement. Le temps de dégivrage peut varier entre 4 et 10 minutes suivant la température extérieure et la quantité de givre accumulée sur l'unité extérieure.

2-L'unité intérieure émet une brume blanche

• Une brume blanche peut apparaître. Ceci est dû à une grande différence de température entre l'air d'admission et l'air de sortie en mode CLIMATISATION dans un environnement intérieur au taux d'humidité relative élevé.
• Une brume blanche peut être provoquée par l'humidité générée par le dégivrage quand le climatiseur redémarre en mode CHAUFFAGE après le dégivrage.

3- Faible niveau sonore du climatiseur

Il est possible qu'un bruit de sifflement sourd se fasse entendre quand le compresseur fonctionne ou vient juste de s'arrêter. Ce bruit est provoqué par le réfrigérant qui s'écoule ou qui s'arrête de couler. Il est possible qu'un grincement sourd se fasse entendre quand le compresseur fonctionne ou vient juste de s'arrêter. Ce bruit est provoqué par l'expansion par la chaleur et la contraction par le froid des pièces en plastique de l'unité lors des changements de température. Le volet peut aussi faire un bruit lorsque celui-ci retourne à sa position d'origine quand l'unité est mise sous tension.

4- De la poussière sort de l'unité intérieure

Ceci est normal quand le climatiseur n'a pas été utilisé pendant un certain temps ou lorsque l'unité est utilisée pour la première fois.

5- Une odeur particulière sort de l'unite interieure.

Ceci se produit lorsque l'unité souffle des odeurs imprégnées provenant des matériaux de construction, des meubles, ou de la fumée.

6- Le climatiseur en mode ventilateur uniquement alors qu'il se trouve en mode climatisation (cool) ou chauffage (heat) (pour les modèles climatisation et chauffage uniquement)

Quand la température intérieure atteint la température programmée sur le climatiseur, le compresseur s'arrête automatiquement et le climatiseur passe en mode VENTILATEUR uniquement. Le compresseur se remet en route quand la température intérieure augmente en mode CLIMATISATION ou retombe en mode CHAUFFAGE (Modèles avec climatisation et chauffage uniquement) au-dessus ou en dessous de la température programmée.

7- Des gouttes d'eau peuvent se former sur la surface de l'unité intérieure quand la Climatisation se trouve dans une humidité relative élevée (humidité relative supérieure à 80%). Régler le volet horizontal à sa position de sortie d'air maximum et sélectionner la vitesse de ventilateur élevée (HIGH).

8- Mode chauffage (modèles climatisation et chauffage uniquement)

Le climatiseur absorbe de la chaleur par l'unité extérieure et la renvoie par l'unité intérieure pendant le mode Chauffage. Quand la température extérieure tombe, la chaleur absorbée par le climatiseur retombe aussi. En même temps, la charge de chaleur du climatiseur augmente en raison de la plus grande différence entre la température intérieure et la température extérieure. Si le climatiseur ne parvient pas à atteindre une chaleur confortable, nous suggérons d'utiliser un système de chauffage supplémentaire.

9- Fonction de redémarrage auto

En cas de coupure de courant pendant le fonctionnement, l'unité s'arrête complètement. Pour les unités sans fonction de redémarrage auto, lorsque celles-ci sont remises sous tension, le témoin de FONCTIONNEMENT de l'unité intérieure commence à clignoter. Pour la remettre en marche, appuyer sur la touche ON/OFF de marche/arrêt sur la télécommande. Pour les unités avec fonction de redémarrage auto, quand elles sont remises sous tension, l'unité redémarre automatiquement avec tous les réglages précédents préservés par la fonction de mémoire.

10- L'unité peut mal fonctionner en cas d'éclairs ou de l'utilisation à proximité d'un téléphone portable de voiture.

Déconnecter l'unité de l'alimentation électrique puis la reconnecter. Appuyer sur la touche ON/OFF de la télécommande pour remettre en marche.

Dysfonctionnements et solutions

Arrêté immédiatement le climatiseur si une des pannes suivantes se produit. Déconnecter l'alimentation électrique et contacter le service après-vente le plus proche.
Depannage	Le témoin de fonctionnement ou autres témoins clignotent rapidement (5 fois par seconde) et ce clignote-ment ne se résorbe pas après avoir mis l'unité hors tension et l'avoir remise sous tension à nouveau.
	Le fusible saute fréquement ou le disjoncteur se déclenché fréquement.
	D'autres objets ou de l'eau pénétrent dans le climatiseur.
	La télécommande ne fonctionne pas ou fonctionne anormalement.
	Autres situations anormales.

Dysfonctionnements	Cause	Que faire?
L'unité ne démarre pas	Coujure de courant.	Attendre que le courant revienne.
	L'unité peut s'être débranchée.	Vérifier que la prise soit bien insérée dans la prise murale.
	Un fusible peut avoir sauté.	Remplacer le fusible.
	Les piles de la télécommande peuvent être épuisées.	Remplacer les piles.
	L'heure programmée sur la minuterie est inco- rrecte.	Attendre ou annuler la programmation de la minuterie.
L'unité ne refroidit pas ou ne chauffe pas très bien la pièce (modèles Climatisation/Chauffage uniquement) tandis que le climatiseur suffle de l'air.	La température programmée n'est pas adé- quate.	Programmer la température correctement. Pour la méthode détaillée, se reporter à la sec- tion « Utilisation de la télécommande » .
	Le filtré à air est bouché.	Nettoyer le filtré à air.
	Les portes ou les fenêtres sont ouvertes.	Fermer les portes ou les fenêtres.
	L'admission ou la sortie d'air de l'unité inté- rieure ou extérieure est bouchée.	Dégager d'abord les obstructions, puis redé- marrer l'unité.
	La protection de 3 minutes du compresseur a été activée.	Patientez.
Si le problème n'a pas été corrugé, contacter un revendeur local ou le service après-vente le plus proche. Leur déscrire la panne en détail ainsi que le modele de l'unité.

Remarques: Ne pas tenter de réparer l'unité soi-même. Toujours consulter un technicien d'entretien agréé.

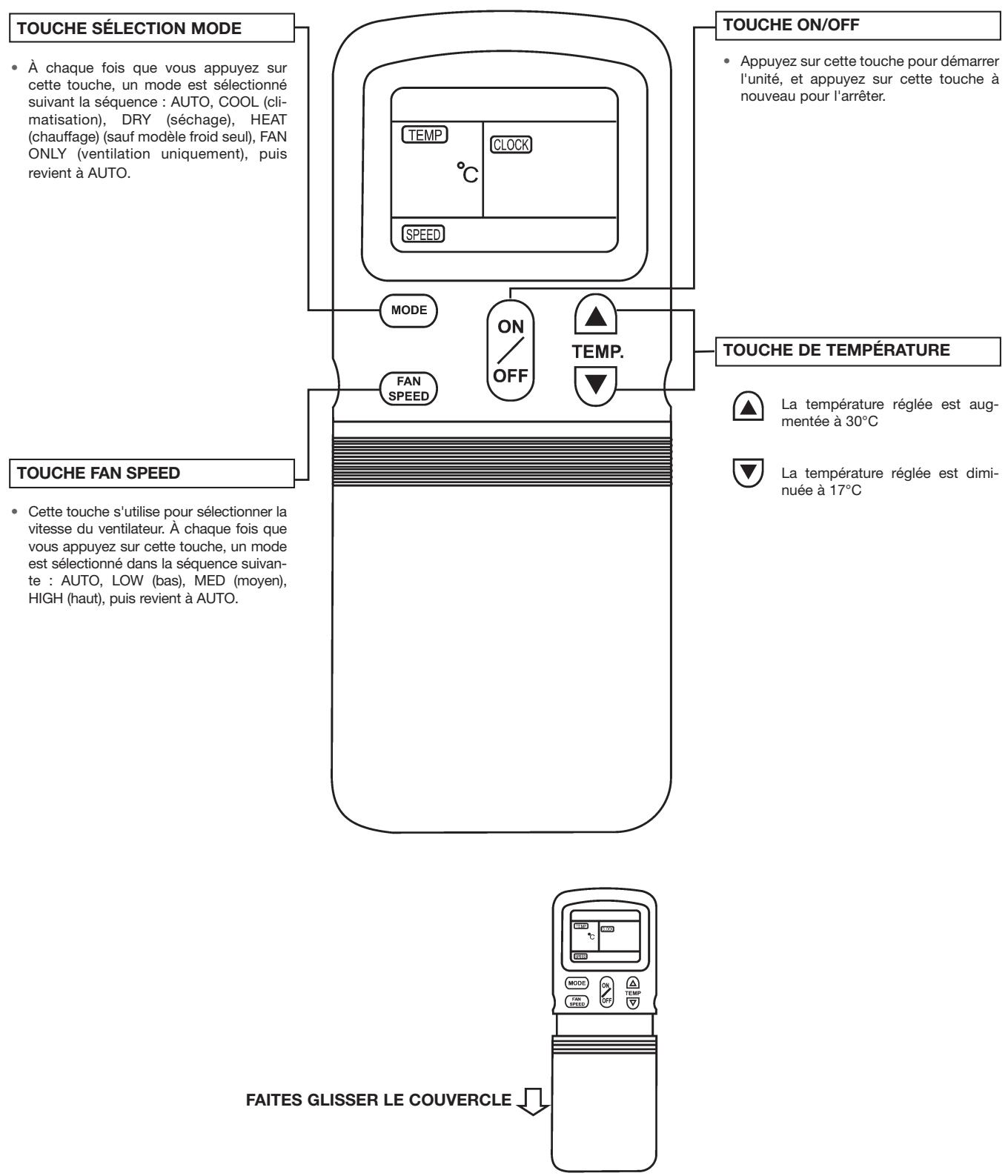

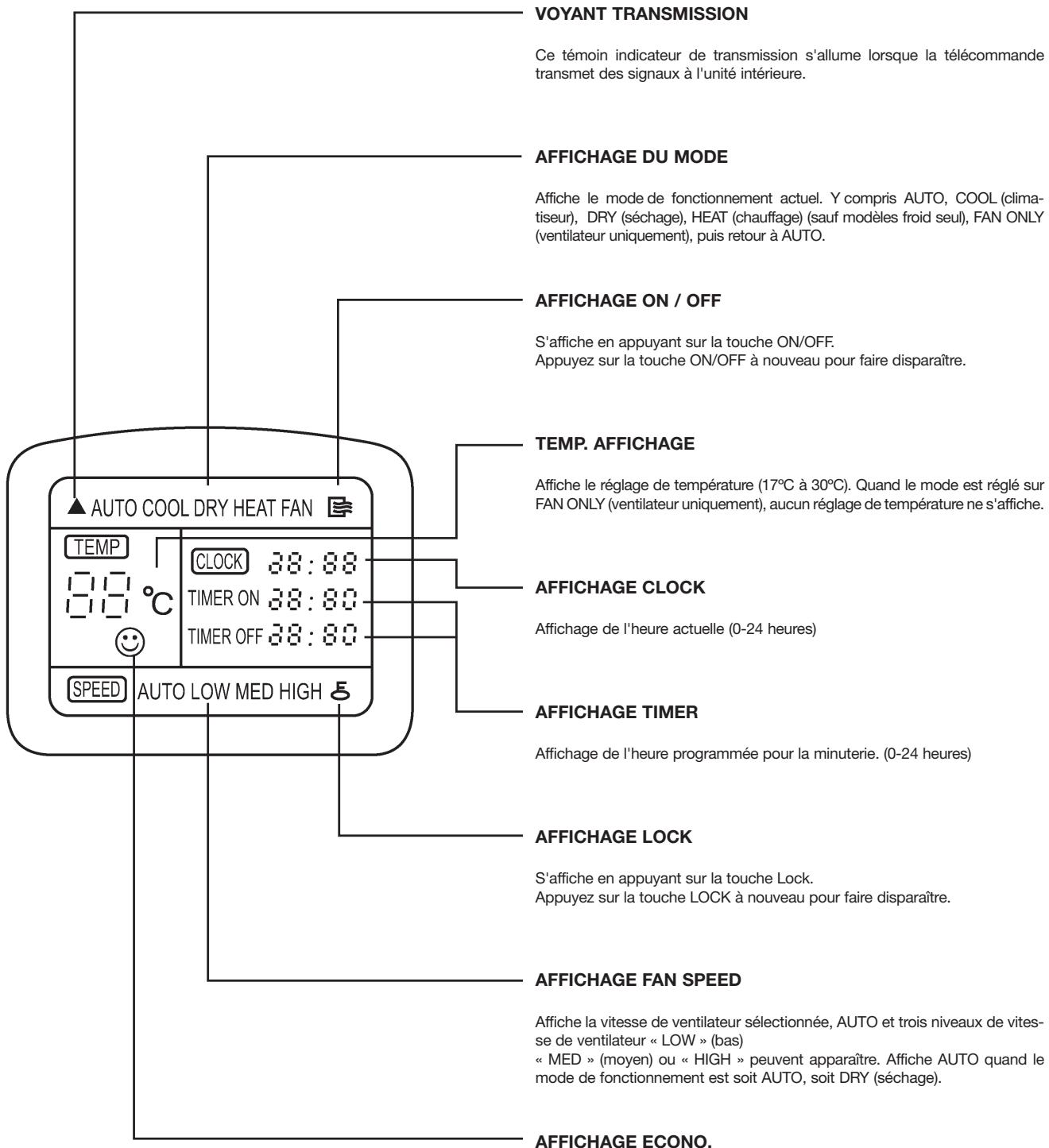

Télécommande

- Le schéma de la télécommande ci-dessus peut être différent de la yourselves.

VOYANT transmission

Ce témoin indicateur de transmission s'allume lorsque la télécommande transmet des signaux à l'unité intérieure.

Affichage du mode

Affiche le mode de fonctionnement actuel. Y compris AUTO, COOL (climatiser), DRY (séchage), HEAT (chauffage) (sauf modèles froid seul), FAN ONLY (ventilateur uniquement), plus ret à AUTO.

Affichage ON / OFF

S'affiche en appuyant sur la touche ON/OFF. Appuyez sur la touche ON/OFF à nouveau pour faire disparaître.

TEMP. Affichage

Affiche le réglage de température (17^ à 30^). Quand le mode est réglé sur FAN ONLY (ventilateur uniquement), aucun réglage de température ne s'affiche.

Affichage CLOCK

Affichage de l'heure actuelle (0-24 heures)

Affichage TIMER

Affichage de l'heure programmée pour la minuterie. (0-24 heures)

Affichage LOCK

S'affiche en appuyant sur la touche LOCK. Appuyez sur la touche LOCK à nouveau pour faire disparaître.

Affichage FAN SPEED

Affiche la vitesse de ventilateur sélectionné, AUTO et trois niveaux de vitesse de ventilateur « LOW » (bas) « MED » (moyen) ou « HIGH » peuvent apparaître. Affiche AUTO quand le mode de fonctionnement est soit AUTO, soit DRY (séchage).

Affichage ECONO.

S'affiche en appuyant sur la touche ECONO. Appuyez sur la touche ECONO. à nouveau pour faire disparaître.

• Sur l'illustration, tous les affichages sont indiqués pour plus de clarté. Pendant le fonctionnement, certains affichages ajustés apparaitront sur la télécommande.

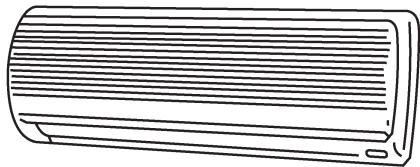

Emplacement de la télécommande

• Gardez la télécommande à un endroit où son signal peut atteindre le récepteur de l'unité intérieure. (Une distance de 8m est permise).
• Quand vous sélectionnez le fonctionnement de la minuterie, la télécommande transmet automatiquement un signal à l'unité intérieure à l'heure spécifique.

Si vous gardez la télécommande dans une position empêchant la transmission correcte du signal, il peut se produire un décalage allant jusqu'à 15 minutes.

• Le climatiseur ne fonctionnera pas si des rideaux, des portes ou autres objets bloquent les signaux envoyés par la télécommande à l'unité intérieure.
• Empêchez tout liquide de tomber dans la télécommande. N'exposez pas la télécommande à la lumière directe du soleil ou à une source de chaleur.
• Si le récepteur de signal infrarouge de l'unité intérieure est exposé à la lumière directe du soleil, il se peut que le climatiseur ne fonctionne pas correctement. Utilisez les rideaux pour empêcher les rayons du soleil de tomber sur le récepteur.
• Si d'autres appareils électriques réagissant à la télécommande, veuillez soit déplacer ces appareils, soit consulter votre revendeur local.

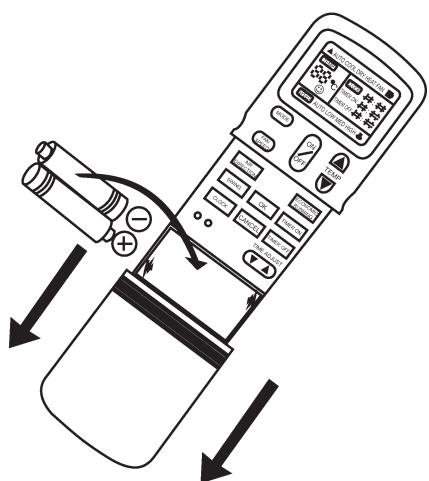

Remplacement des piles

La télécommande utilise deux piles alcalines sèches (R03/LR03X2).

(1) Faites glisser le couvercle du compartiment à piles, puis remplacez les vieilles piles par des nouvelles. (2) Après avoir effectué l'étape (1), appuyez sur la touche RESET. (3) Avant de remettre le couvercle du compartiment à piles en place, vérifiez que l'écran d'affichage de la télécommande affiche « 0:00 » et que les deux points clignotent. - Après avoir remplacé les piles, régler l'horloge de la télécommande.

Remarques

• Pour le remplacement des piles, n'utilisez pas de vieilles piles ou de piles de type différent. Cela peut entraîner un mauvais fonctionnement de la télécommande.
• Si vous ne utilisez pas la télécommande pendant plusieurs semaines ou plus longtemps, veuillez enlever les piles. Sinon, les piles peuvent couler et endommager la télécommande.
• La durée de vie moyenne des piles avec une utilisation normale est d'environ 6 mois. Remplacez les piles lorsque l'unité intérieure n'émet pas de bip de réception ou si le témoin indicateur de transmission de la télécommande ne s'allume pas.

Réglage de l'horloge

Avant de commencer à utiliser le climatiseur, réglez l'horloge de la télécommande en suivant la procédure décrite dans la présente section. Le panneau de l'horloge sur la télécommande affiche l'heure, que le climatiseur soit en marche ou non.

Réglage initial de l'horloge

Quand les piles ont été insérées dans la télécommande, le panneau de l'horloge affiche 0:00 et les deux points clignotent.

Après avoir allumé l'unité, sélectionnez le mode de fonctionnement désiré

• Appuyez sur cette touche pour régler l'heure.

Avant.

Vers l'arrière.

• À chaque fois que vous appuyez sur la touche, l'heure avance ou recule d'une minute, selon le côté où vous appuyez. L'heure se modifie dès que vous appuyez sur la touche.

• Quand vous appuyez sur la touche OK, l'affichage de l'heure sur l'horloge s'arrête de clignoter et l'horloge commence à fonctionner.

Réglage de l'horloge

• Appuyez sur la touche CLOCK sur le comparti , veuillez suivre les étapes 1 et 2 de la section « Réglage initial de l'horloge »
• La précision de l'horloge est d'environ 10 secondes par jour.

L'électricité statique ou d'autres facteurs (en cas de tension électrique extrêmement élevée) peuvent faire réinitialiser l'horloge de la télécommande. Si votre télécommande est réinitialisée (les deux points clignotent sur l'affichage de « 0:00 »), réglez à nouveau l'horloge avant de commencer à l'utiliser.

horloge

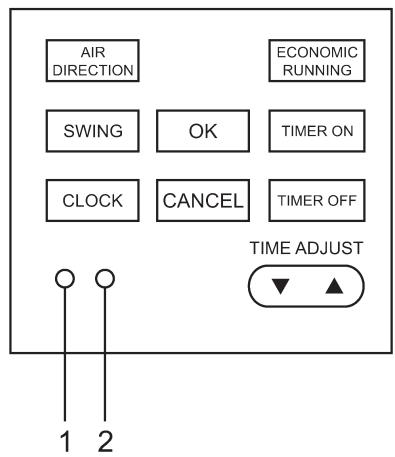

Fonctionnement des touches LOCK et RESET

Quand vous appuyez sur la touche LOCK, tous les réglages actuels sont verrouillés et la télécommande n’accepte aucune opération à l’exception de la touche LOCK. Utilisez le mode de verrouillage quand vous voulez éviter que les réglages ne soient modifiés par accident ou par des enfants qui jouent. Appuyez sur la touche LOCK à nouveau quand vous voulez annuler le mode LOCK. Quand vous appuyez sur la touche RESET, tous les réglages actuels sont annulés et reviennent à leurs valeurs initiales. Sur l’horloge, les deux points sur l’affiche « 0:00 » clignotent, le mode affiche « Auto », la vitesse du ventilateur affiche « Auto », et la température affiche « 24 ».

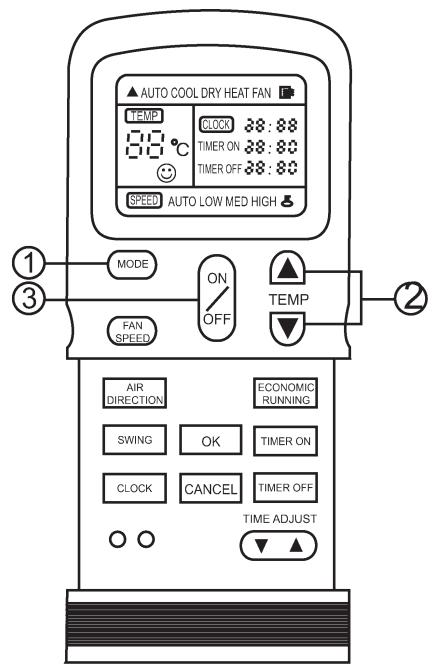

Fonctionnement automatique

Quand vous régalez le climatiseur en mode AUTO, celui-ci sélectionne automatiquement le mode de climatisation, de chauffage (sauf modèles froid seul), ou ventilateur uniquement selon la température de la pièce.

Une fois le mode de fonctionnement sélectionné, les conditions de fonctionnement sont enregistrées dans la mémoire du micro-ordinateur de l'unité.

Ensuite, le climatiseur commence à fonctionner sous les mêmes conditions en appuyant simplement sur la touche ON/OFF (marche/arrêt) de la télécommande.

Le témoin lumineux de fonctionnement sur le panneau d'affichage de l'unité intérieure commence à clignoter.

Touche de sélection de mode (MODE)

Sélectionnez AUTO.

Touche de température (TEMP)

Sélectionnez la température désirée. Normalement, elle se règle entre 21°C et 28°C.

Touche ON/OFF

Appuyez sur cette touche pour démarrer le climatiseur. Le voyant OPERATION sur le panneau d'affichage de l'unité intérieure s'allume. Le mode de fonctionnement se sélectionne en fonction de la température de la pièce et le fonctionnement commence après environ 3 minutes.

Touche on/off

Appuyez sur cette touche à nouveau pour arrêter le climatiseur.

Si le mode AUTO ne vous semble pas confortable, vous pouvez sélectionner les conditions souhaitées manuellement.

Quand vous sélectionnez le mode AUTO, vous n'avez pas besoin de régler la vitesse du ventilateur. L'affichage FAN de vitesse du ventilateur indique AUTO et la vitesse est contrôlée automatiquement.

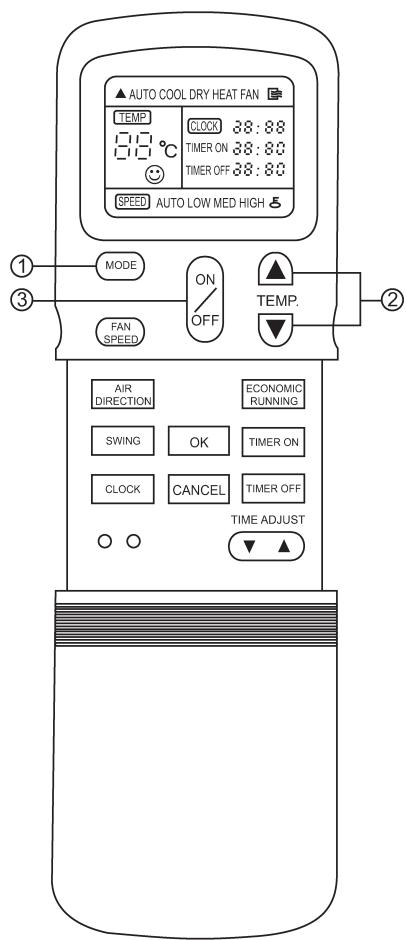

Fonctionnement du mode climatisation/ventilateur uniquement

Branchez l'unité à la source électrique.

Le témoin lumineux de fonctionnement sur le panneau d'affichage de l'unité intérieure commence à clignoter.

Touche de sélection de mode (mode)

Sélectionnez COOL (climatisation), HEAT (chauffage) (sauf modèles froid seul) ou FAN ONLY (ventilateur uniquement).

Touche de température (TEMP)

Sélectionnez la température désirée.

Climatisation 21° C ou plus

Chauffage 28°C ou moins

(3) Touche de vitesse du ventilateur (FAN SPEED)

Sélectionnez la vitesse du ventilateur « AUTO », « LOW » (bas), « MED » (moyen), « HIGH » (haut).

Touche on/off

Appuyez sur cette touche pour démarrer le climatiseur.

Le voyant OPERATION sur le panneau d'affichage de l'unité intérieure s'allume.

Le mode de fonctionnement se sélectionne en fonction de la température de la

pièce et l'unité démarre après environ 3 minutes (si vous sélectionnez le mode

FAN ONLY, l'unité démarre immédiatement.)

Touche on/off

Appuyez sur cette touche à nouveau pour arrêter le climatiseur. Le mode FAN ONLY (ventilateur uniquement) ne contrôle pas la température.

Il suffit donc uniquement de suivre les étapes 1, 3 et 4 pour sélectionner ce mode.

Fonctionnement du mode sèchage

Branchez l'unité à la source électrique.

Le témoin lumineux de fonctionnement sur le panneau d'affichage de l'unité intérieure commence à clignoter.

Touche de sélection de mode (MODE)

Sélectionnez DRY.

Touche de température (TEMP)

Appuyez sur la touche « TEMP ». HEURE

Le témoin indicateur de vitesse du ventilateur indique AUTO. La vitesse du ventilateur intérieur est automatiquement sélectionnée sur LOW (bas).

Touche ON/OFF

Appuyez sur cette touche pour démarrer le climatiseur.

Le témoin lumineux de fonctionnement sur le panneau d'affichage de l'unité intérieure s'allume, et l'unité démarre après environ 3 minutes.

Touche on/off

Appuyez sur cette touche à nouveau pour arrêter le climatiseur.

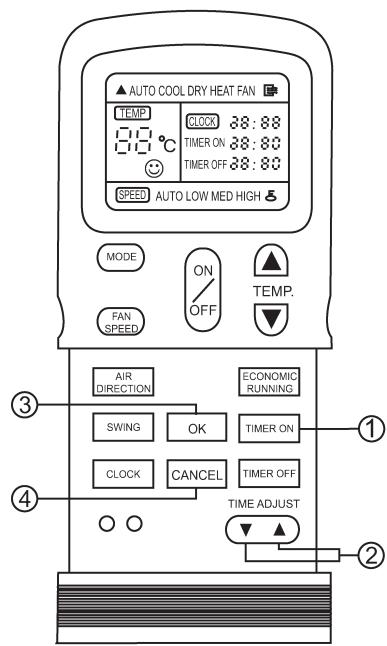

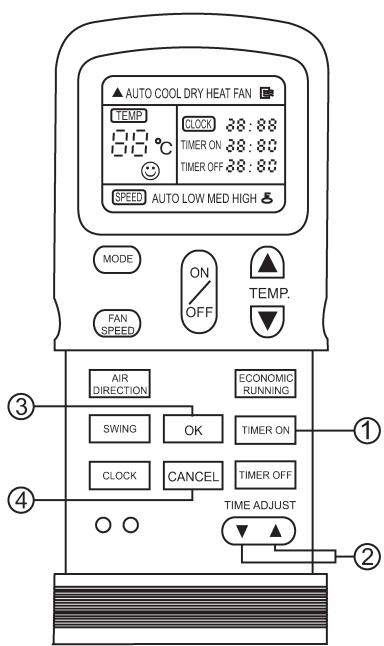

Touche de mise en marche/arrét de la minuterie (on/off)

Appuyez sur la touche ON TIMER ou OFF TIMER selon le besoin. Le réglage actuel de la minuterie s'affiche, le témoin de mise en marche/arrêt de la minuterie (ON/OFF TIMER) s'allume, et les deux points sur l'écran de réglage de la minuterie clignotent.

Touche de réglage de l'heure (TIME ADJUST)

Appuyez pour régler l'heure souhaitée.

Avant. Vers l'arrière.

À chaque fois que vous appuyez sur cette touche, l'heure avance ou recule de 10 minutes, selon le côté où vous appuyez. L'heure se modifie dès que vous appuyez sur la touche.

Touche de réservation (OK)

Appuyez sur cette touche. Vérifiez que le témoin de minuterie (TIMER) sur le panneau d'affichage de l'unité intérieure s'allume.

Touche d'annulation (CANCEL)

Appuyez sur la touche CANCEL pour annuler le réglage de la minuterie.

Suivez les étapes 1, 2 et 3 pour modifier le réglage.

• Quand vous sélectionnez le fonctionnement de la minuterie, la télécommande transmet automatiquement le signal de la minuterie à l'unité intérieure à l'heure spécifique. Veuillez donc garder la télécommande dans un endroit à partir duquel elle pourrait transmettre le signal à l'unité intérieure correctement.
• Le temps de fonctionnement effectif réglable sur la télécommande est limité à 24 heures.

Example de réglage de minuterie

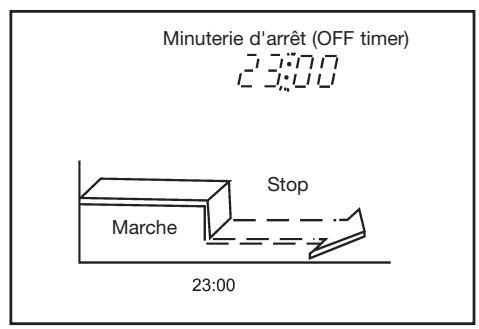

Timer off

(Marche → Arrêt)

La fonction d'arrêt de la minuterie (OFF timer) est utile quand vous allez dormir. Le climatiseur s'arrête automatiquement à l'heure programmée. Exemple:

Pour arrêter le climatiseur à 23h00.

1- Appuyez sur la touche TIMER OFF. 2- Utilisez la touche TIME ADJUST pour afficher « 23:00 » sur l'indicateur d'arrêt de minuterie. 3- Appuyez sur la touche OK.

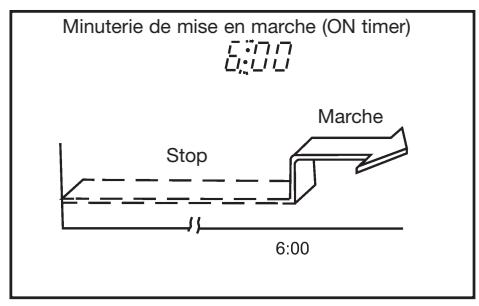

Minuterie de mise en marche (on timer)

(Arrêter → Fonctionnement)

La fonction de mise en marche de la minuterie est utile quand vous vous réveillez le matin ou quand vous revenez chez vous. Le climatiseur démarre automatiquement à l'heure programmée.

Example :

Pour démarrer le climatiseur à 06h00. 1- Appuyez sur la touche TIMER ON. 2- Utilisez la touche TIME ADJUST pour afficher « 6:00 » sur l'indicateur de mise en marche de la minuterie sur la télécommande. 3- Appuyez sur la touche OK.

MINUTERIE COMBINÉE (Réglage des minutes de mise en marche et d'arrêt simultanément)

Minuterie d'arrêt (OFF timer) Minuterie de mise en marche (ON timer)

(Fonctionnement ⟶ Arrêt ⟶ Fonctionnement)

Cette fonction est utile si vous voulez arrêter le climatisationur quand vous allez vous coucher et le redémarrer le matin quand vous vous réveillez ou quand vous revenez chez vous.

Example

Pour arrêter le climatiseur à 23h00 et le redémarrer le matin suivant à 6h00.

1- Appuyez sur la touche TIMER OFF. 2- Utilisez la touche TIME ADJUST pour afficher « 23:00 » sur l'indicateur d'arrêt de minuterie. 3- Appuyez sur la touche TIMER ON. 4- Utilisez la touche TIME ADJUST pour afficher « 6:00 » sur l'indicateur de mise en marche de la minuterie. 5- Appuyez sur la touche OK.

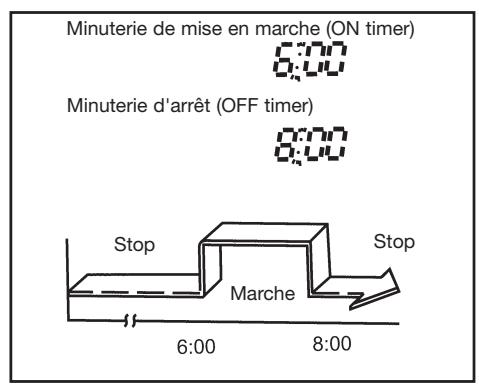

Minuterie de mise en marche (ON timer) → Minuterie d'arrêt (OFF timer)

(Arrêt → Fonctionnement → Arrêt)

Vous soupesez utiliser le réglage pour démarrer le climatiseur quand vous vous réveillez et l’arrête quand vous quittez la maison.

Example :

Pour démarrer le climatiseur à 06h00 le matin suivant et l'arrêter à 08h00.

1- Appuyez sur la touche TIMER ON. 2- Utilisez la touche TIME ADJUST pour afficher « 6:00 » sur l'indicateur de mise en marche de la minuterie sur la télécommande. 3- Appuyez sur la touche TIMER OFF. 4- Utilisez la touche TIME ADJUST pour afficher « 8:00 » sur l'indicateur d'arrêt de minuterie. 5- Appuyez sur la touche OK.

• La fonction de minuterie (marche ou arrêt) la plus proche de l'heure actuelle est activée en premier.
• Si la même heure a été réglée pour les minuteries de mise en marche et d'arrêt, aucune opération de minuterie ne sera effectuée. De plus, il est possible que le climatiseur s'arrête de fonctionner.
