VISIONMOUNT UNDER CABINET MOUNT-VMUC1 - Support de montage sous cabinet SANUS - Notice d'utilisation et mode d'emploi gratuit

Marque	SANUS
Modèle	VISIONMOUNT UNDER CABINET MOUNT-VMUC1
Type de produit	Support de montage sous cabinet pour téléviseur
Compatibilité écran	Écrans LCD plats jusqu'à 17 pouces
Capacité de charge maximale	6,8 kg
Matériau	Acier
Couleur	Noir
Pivotement (avec butée)	±35°
Pivotement (sans butée)	±110°
Réglage en hauteur	Oui (par glissement)
Gestion des câbles	Oui, avec serre-câbles inclus
Outils nécessaires	Tournevis cruciforme, perceuse, mèche de 1/4 pouce
Pièces incluses	Support d'écran, plaque de montage, boulons M4, écrous en T, entretoises, serre-câbles, clé Allen
Installation	Fixation sous une armoire avec perçage de 3 trous
Sécurité	Ne pas utiliser de pièces défectueuses ; faire appel à un technicien qualifié en cas de doute
Entretien	Nettoyer avec un chiffon doux et sec
Réparabilité	Pièces de rechange disponibles auprès de Sanus
Garantie	Consultez le site Sanus pour plus d'informations

FOIRE AUX QUESTIONS - VISIONMOUNT UNDER CABINET MOUNT-VMUC1 SANUS

Quels téléviseurs sont compatibles avec le support SANUS VMUC1 ?

Le support est conçu pour les écrans LCD plats jusqu'à 17 pouces et pesant jusqu'à 6,8 kg. Vérifiez que les trous de montage arrière de votre TV correspondent aux boulons M4 fournis.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis cruciforme, d'une perceuse avec une mèche de 1/4 pouce (6 mm) et de la clé Allen fournie.

Comment fixer le support sous une armoire ?

Utilisez la base du support comme gabarit pour marquer trois trous, percez des trous de 6 mm, puis fixez le support à l'aide des boulons 10-24 x 5/8 et des écrous en T fournis.

Puis-je faire pivoter l'écran après installation ?

Oui, l'écran peut pivoter de ±35° avec la butée installée. Si vous retirez la butée, le pivotement peut aller jusqu'à ±110° de chaque côté.

Comment gérer les câbles de l'écran ?

Passez les câbles à l'intérieur du support en faisant pivoter l'écran dans la direction opposée. Utilisez les serre-câbles fournis pour les maintenir en place.

Que faire si les boulons M4 fournis ne conviennent pas ?

Le kit inclut des boulons M4 x 10 mm et M4 x 20 mm. Si nécessaire, utilisez les entretoises de 0,5 pouce pour les trous en retrait. Sinon, contactez Sanus pour des pièces adaptées.

Le support peut-il être utilisé pour un écran plus lourd ?

Non, la capacité maximale est de 6,8 kg. Au-delà, l'installation pourrait être dangereuse. Utilisez uniquement pour des écrans compatibles.

Comment ajuster la tension du pivotement ?

Utilisez la clé Allen fournie pour serrer ou desserrer le boulon de tension situé sur le support. Un serrage plus fort réduit le mouvement.

Puis-je installer le support sans percer ?

Non, l'installation nécessite de percer trois trous dans l'armoire. Assurez-vous que l'armoire peut supporter le poids.

Où trouver des pièces de rechange ?

Contactez le service client Sanus au 1-800-359-5520 (É.-U.) ou 31 (0) 205708938 (Europe), ou visitez www.sanus.com.

MODE D'EMPLOI VISIONMOUNT UNDER CABINET MOUNT-VMUC1 SANUS

Instructions d'assemblage pour le modele : VMUC1

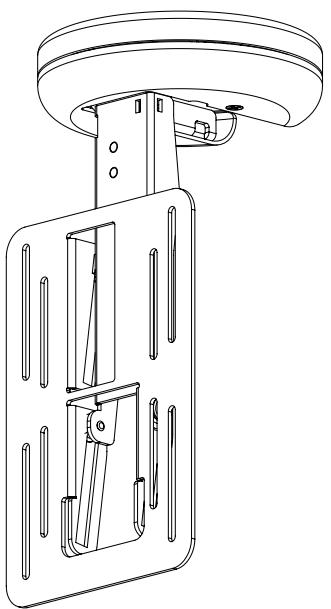

Nous vous remercions d'avoircision un montant à glisser sous une armoire VisionMount de Sanus Systems. Le VMUC1 est conçu pour soutenir des téléviseurs LCD à panneau plat allant jusqu'à 17 pouces et pesant jusqu'à 6,8kg

Avertissement relat à la sécurité : Si vous ne comprendez pas ces instructions ou si vous avec un doute quant à la sécurité de cette installation, veuilles faire appel à un technician qualifié ou communiquez avec Sanus en composant le 1-800-359-5520 (aux É.-U.), ou le 31 (0) 205708938 (pour l'Europe). Vous pouvez également visiter notre site web au www.sanus.com. Vérifie soigneusement qu'il n'y a aucune piece manquante ou défectueuse. Les représentants de notre service à la clientèle peuvent répondre rapidement à toute question concernant l'installation ou les pieces manquantes ou endommagées. Les pieces de rechange de produits achetés auprès de distributeurs agréés vous seront livrées directement. N'utilise jamais de pieces défectueuses. Une installation incorrecte peut entraîner des dommages ou des blessures graves. Ce produit ne doit être utilisé que pour des usages explicitement spécifique par Sanus Systems. Sanus Systems ne pourrait être tenu responsable de dommages ou de blessures dus à un montage incorrect, à un assemblage incorrect ou à un usage incorrect. Veuilles contacter Sanus Systems avant de returner les produits au point de vente.

Outils nécessaires : Tournevis cruciforme, perceuse, mèche de 1/4 pouce

Pièces et matériel fournis : Certaines pièces ne sont pas illustrées grandeur réelle*

(1) Support d'écran - a
(4) Boulon M4 x 10 mm - d

(3) Écrous en T - b

(3) Boulon 10 / -245 × 8 - c

(4) Boulon M4 x 20 mm - e

(4) Entretoise de 0,5 pouce - f

(4) Serre-câble - g

(1) Clé Allen - h

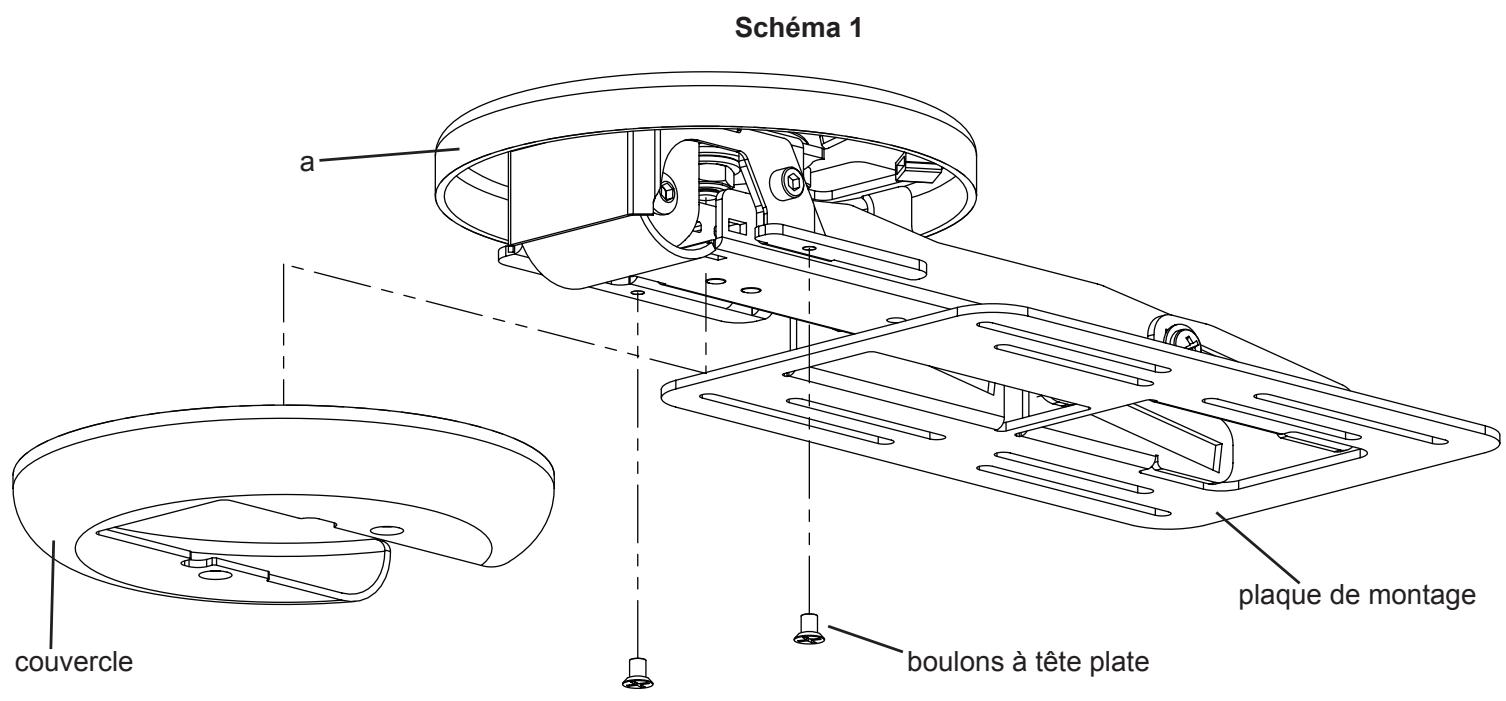

Étape 1: Retrait du couvercle

À l'aide d'un tournevis cruciforme, desserrez les deux boulons à tête plate du couvercle et glissez-le vers le bas et éloignez-le de la plaque de montage. Reportez-vous au schéma 1 si vous avez besoin d'aide. Vous pourrez réinstaller le couvercle une fois que la manipulation des cables sera terminée.

Étape 2: Préparation de la surface de montage

Utilisez la base du support d'écran (a) comme modèle pour marquer trois trough dans l'armoire à l'emplacement désiré.

Percez trois troughs de 0,6 cm aux endroits marqués.

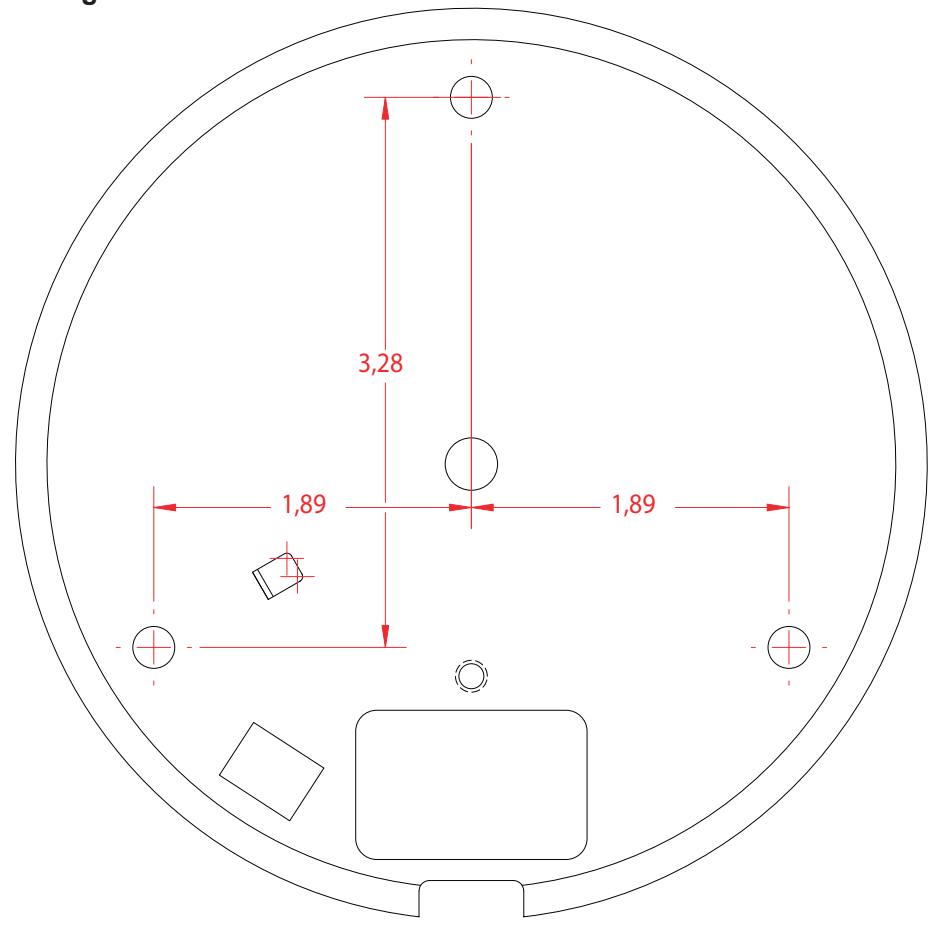

Reportez-vous au plan dimensionnel à droite si vous avez besoin d'aide.

Plan dimensionnel

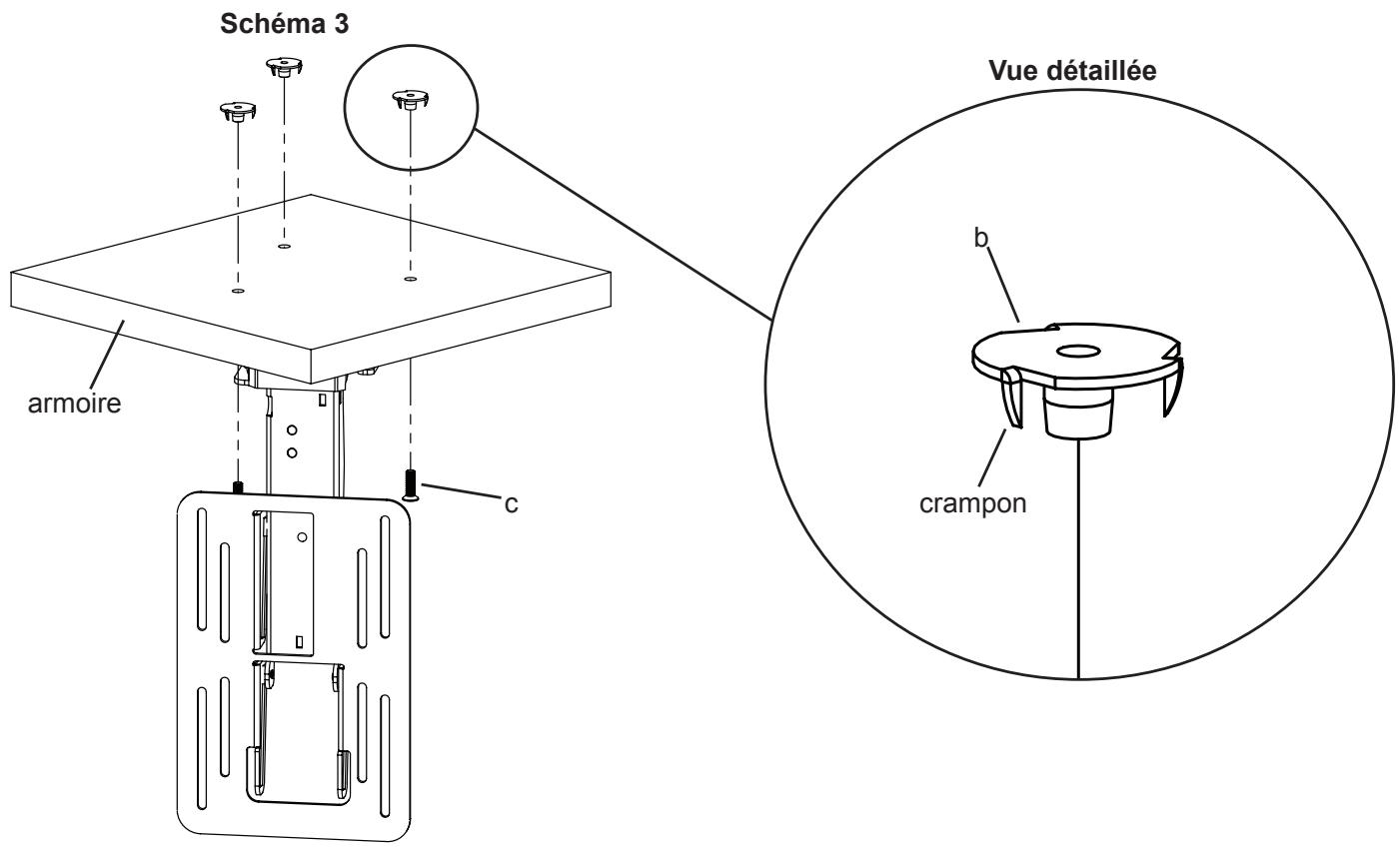

Étape 3: Fixation du support d'écran à l'armoire

À l'aide des boulons 10-24 x 5/8 (c) et des écrous en T (b), fixez le support d'écran à l'armoire. Reportez-vous au schéma 3 si vous avez besoin d'aide. Remarque : Assurez-vous que les crampons sur les écrous en T sont face à l'armoire.

Étape 4 : Fixation de l'écran à panneau plat à la plaque de montage

Assurez-vous que l'écran n'est pas sous tension avant de l'installer au montant!

Avertissement : Faites attention aux points de pincement. Ne mettez pas les mains ou les doigts entre les pieces mobiles.

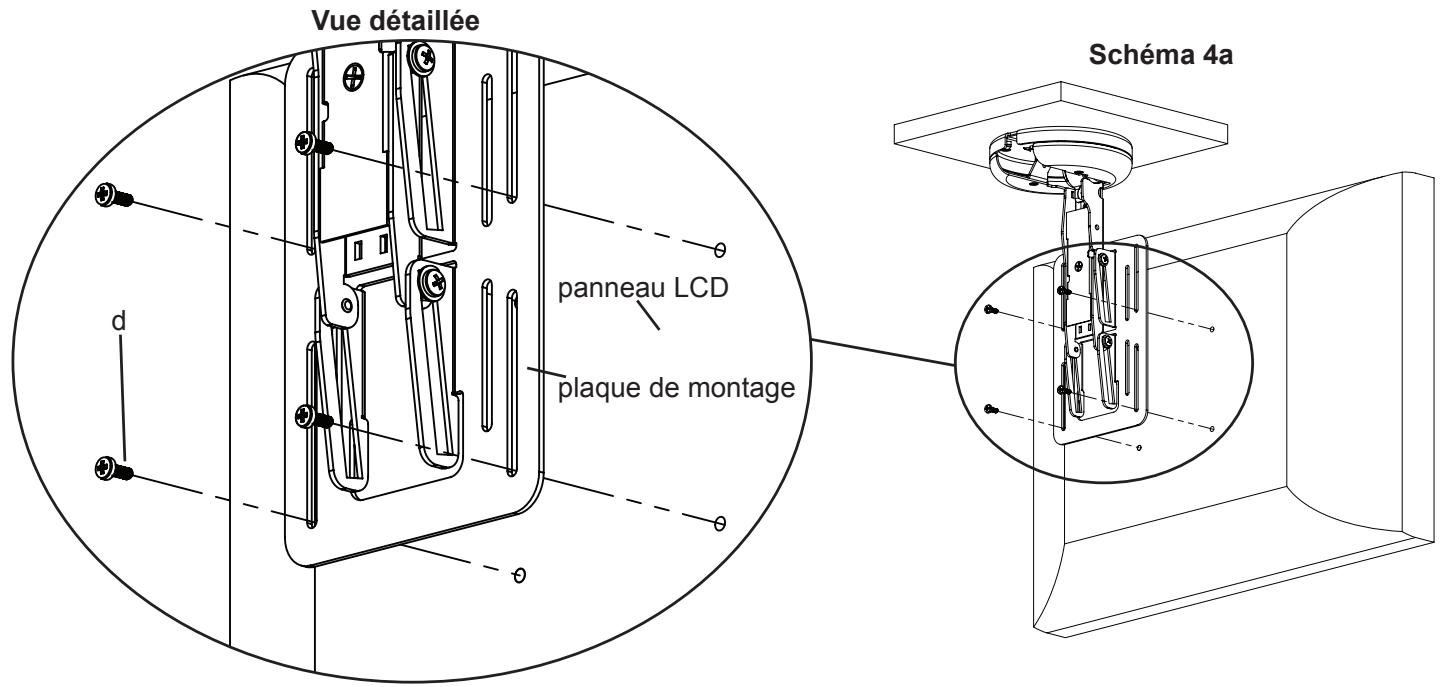

Une fois que le support d'écran (a) est fixé à l'armoire, alignez les fentes appropriées de la plaque de montage avec les quatre trous de montage de votre écran LCD. Utilisez quatre boulons M4 x 10 mm (d) ou quatre boulons M4 x 20 mm (e) avec quatre entroises de 0,5 pouce (f). Le schéma 4a ci-dessous illustré les boulons M4 x 10 mm utilisés. Le schéma 4b à la page suivante illustré les boulons M4 x 20 mm avec les entroises de 0,5 pouce.

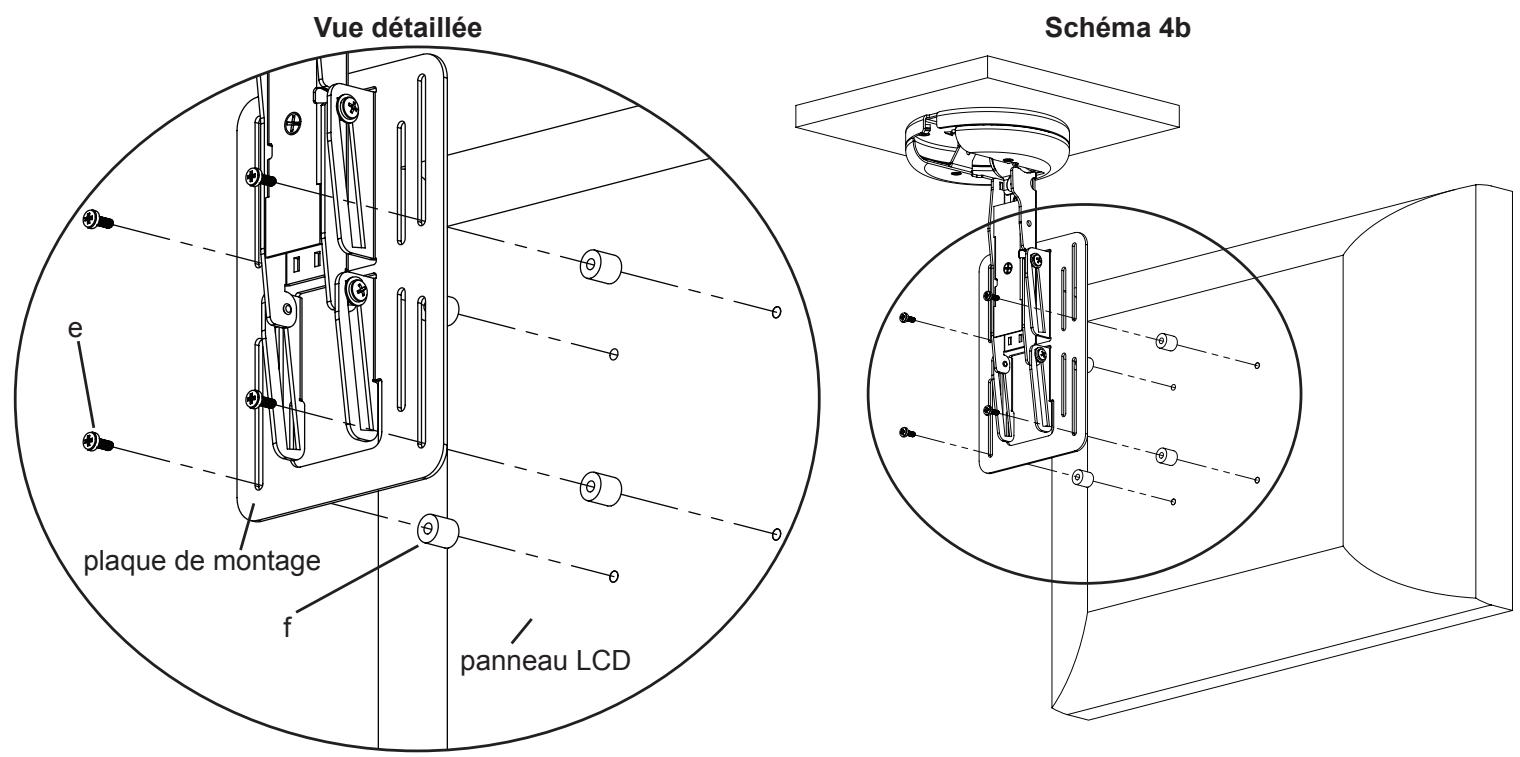

Étape 4 (suite)

Les entreprises de 0,5 pouce (f) devraient seulement etre utilisées s'il y a une obstruction ou si le trou à l'arrière du panneau LCD est en retrait. Reportez-vous au schema 4b si vous avez besoin d'aide.

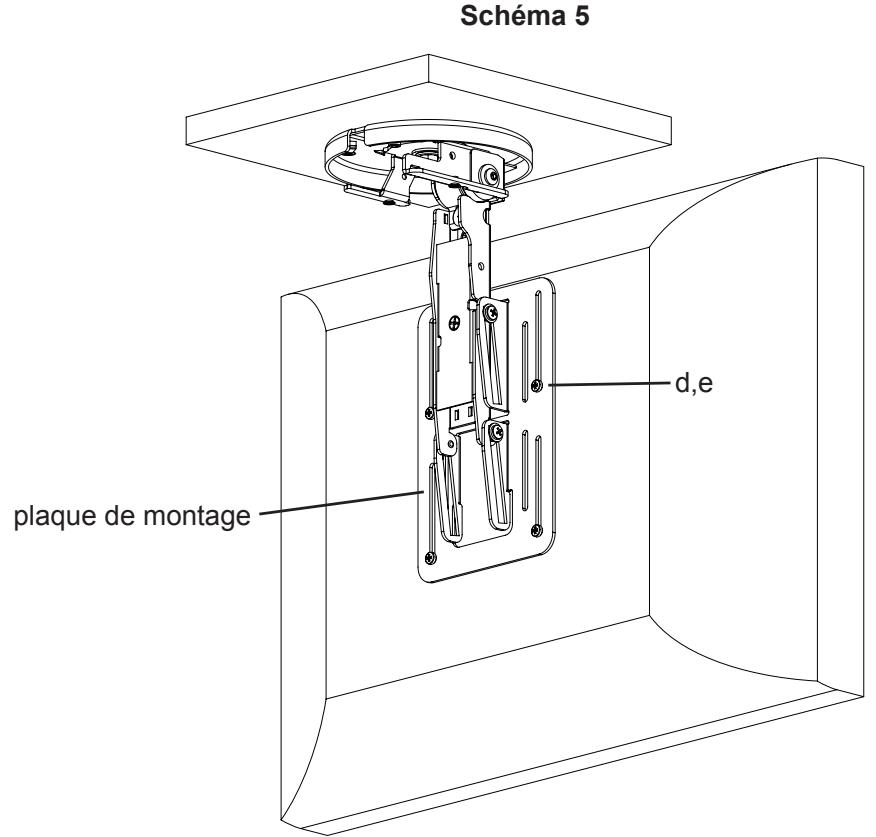

Étape 5: Réglage de la hauteur d'écran.

À l'aide d'un tournevis cruciforme, desserez légèrement les boulons (d,e) qui fixent le panneau LCD à la plaque de montage. Réglez le panneau LCD à la hauteur désirée. Serrez les boulons (d,e) pour fixer le panneau LCD à la plaque de montage. Reportez-vous au schéma 5 si vous avez besoin d'aide.

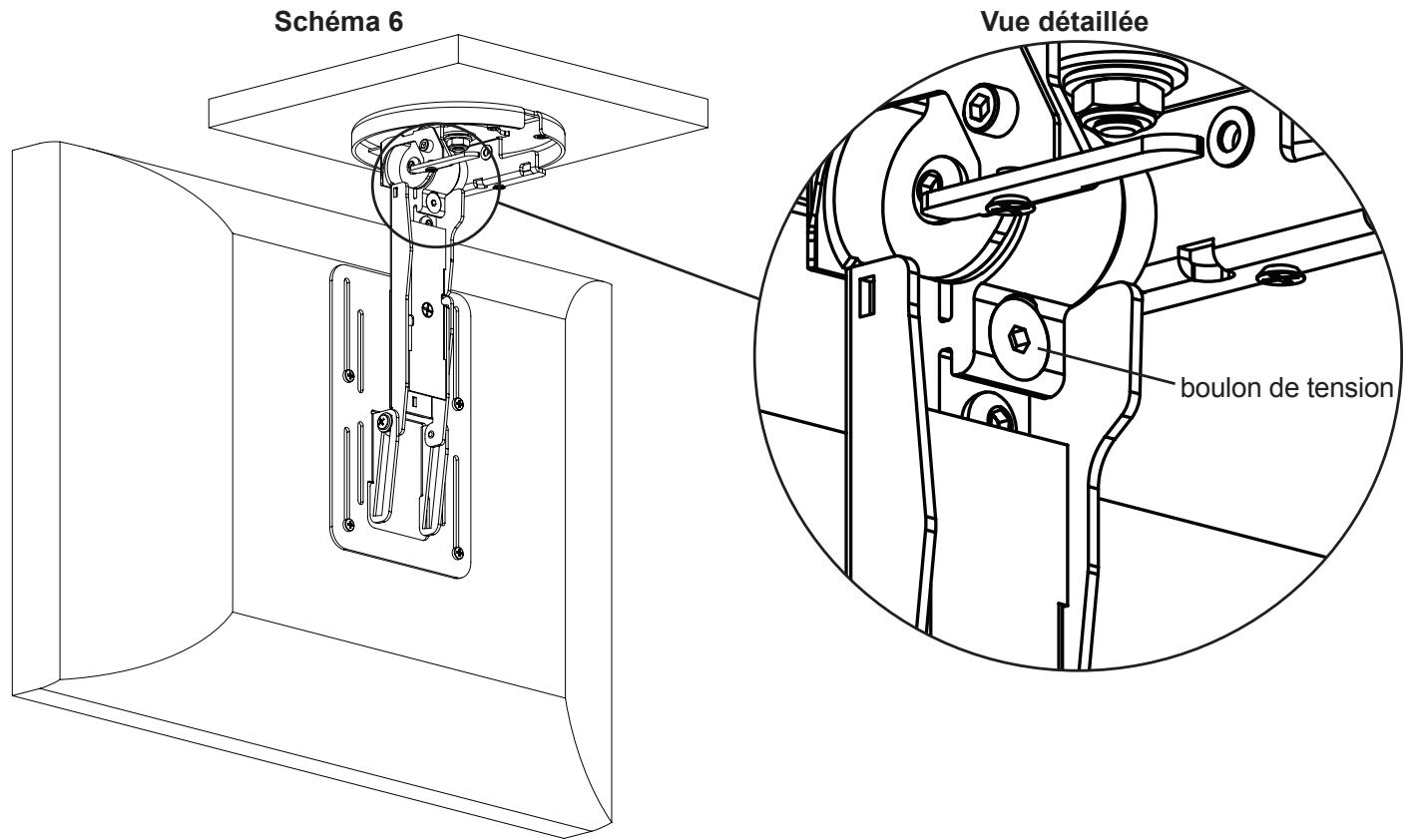

Étape 6: Réglage de la tension du support d'écran

La tension du support d'écran (a) peut être ajustée en serrant ou en desserrant simplement le boulon de tension étiqueté au schéma 6 à l'aide de la clé Allen fournie (h).

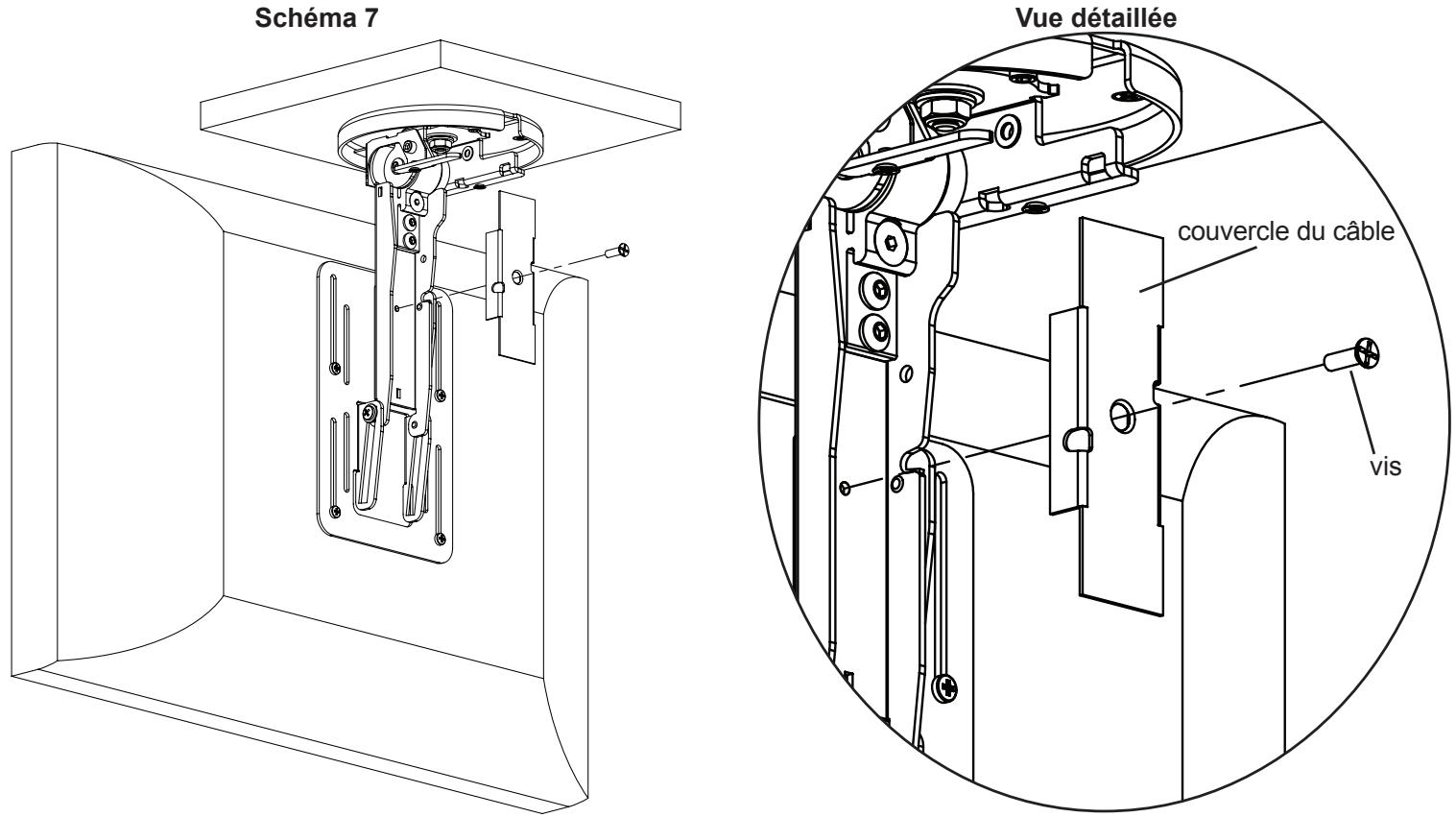

Étape 7: Retrait du couvercle de cable

A l'aide d'un tournevis cruciforme, desserrez la vis au centre du couvercle de cable et retirez le couvercle. Reportez-vous au schéma 7 si vous avez besoin d'aide. Remarque : Vous pourrez réinstaller le couvercle de cable une fois que la manipulation des cables sera terminée.

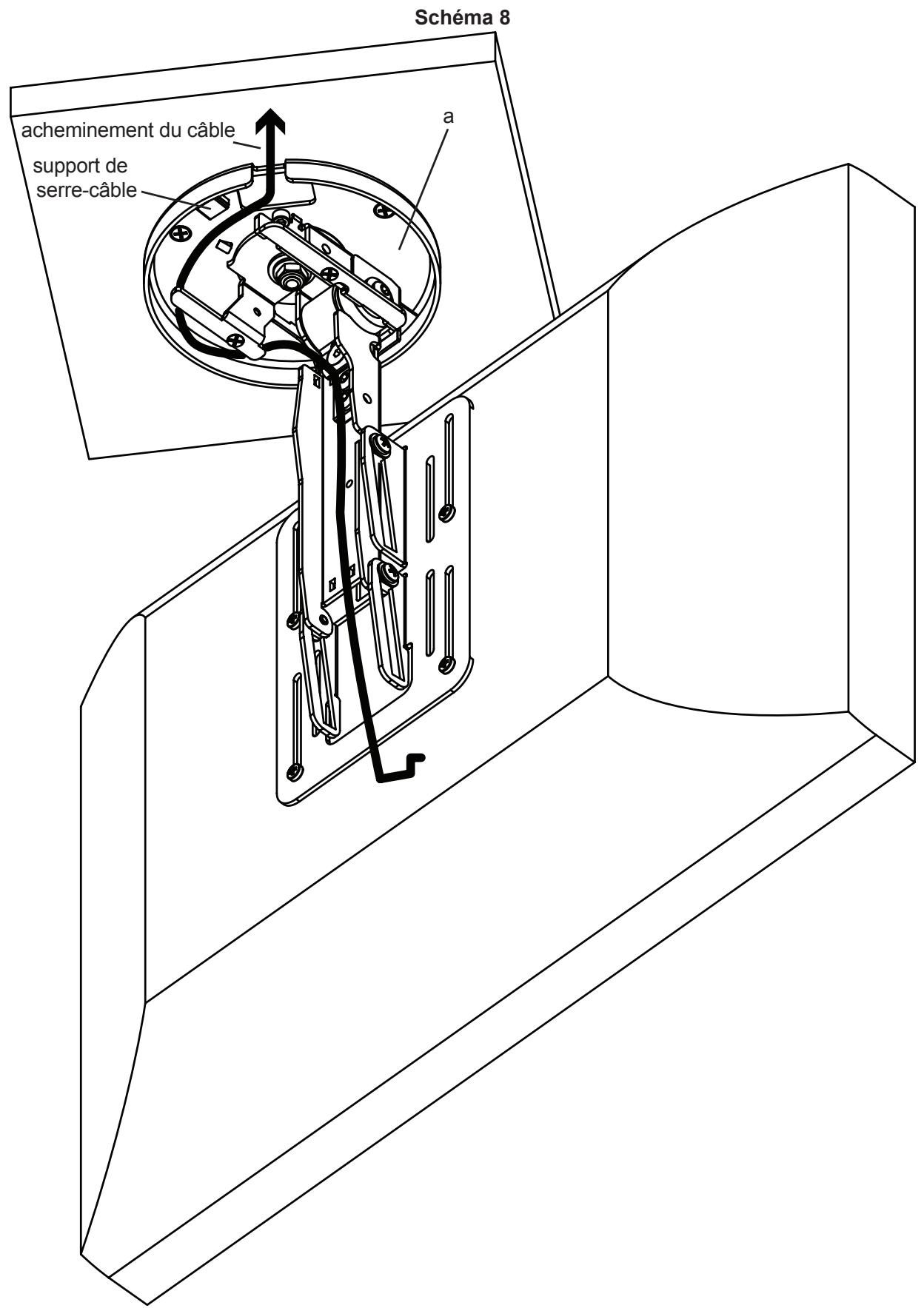

Étape 8: Manipulation du cable (pivotement ±35°)

Faites pivoter le support d'écran (a) de 35^ vers la gauche ou vers la droite. Vous acheminerez les cables dans la direction opposée. Vous pouvez fixer les serre-cable (g) aux endroits marqués au schéma 8 ci-dessous.

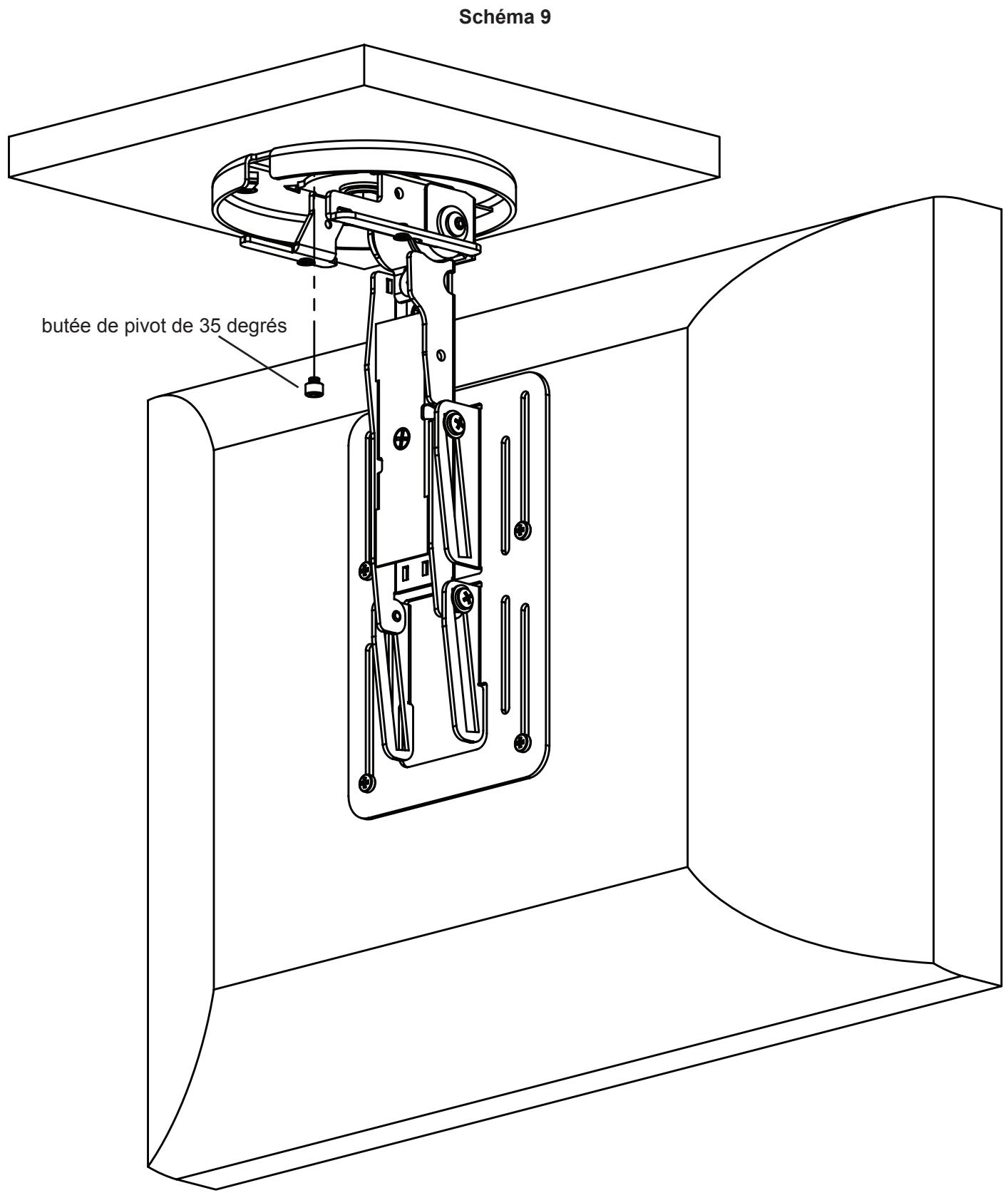

Étape 9: Retrait de la butée de pivot

A 1'aide de la clé Allen fournie (h), retirez la butée de pivot de 35 degrés. Reportez-vous au schéma 9 si vous avez besoin d'aide.

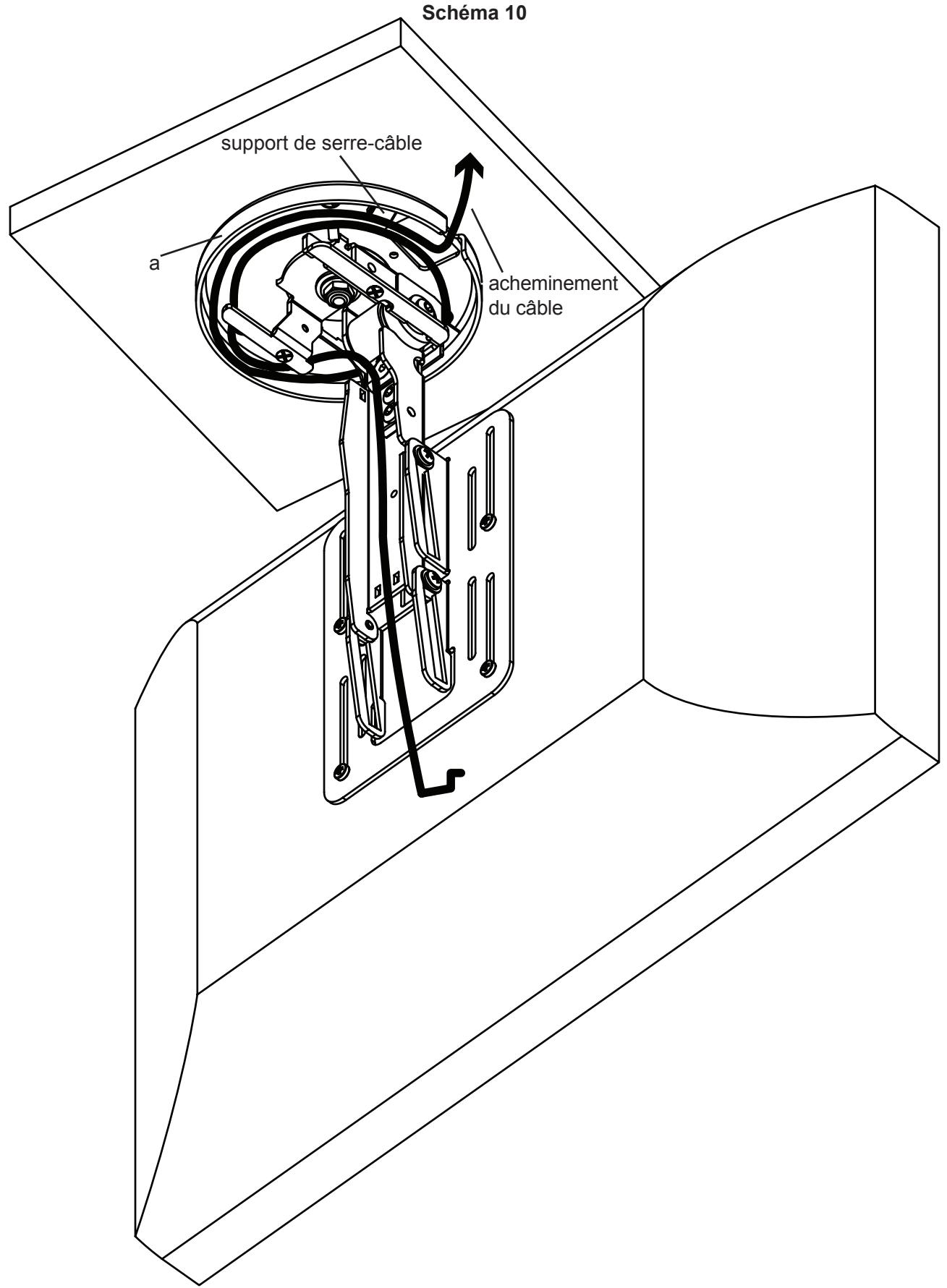

Étape 10 : Manipulation du cable (pivotement ±110°)

Faites pivoter le support d'écran (a) de 110^ vers la gauche ou vers la droite. Vous acheminerez les cables dans la direction opposée. Les cables doivent être enroulés pour faire un tour complet de 360^ à l'intérieur du support d'écran. Vous pouvez fixer les serre-câble (g) aux endroits marqués au schéma 10 ci-dessous.
