VISIONMOUNT UNDER CABINET MOUNT-VMUC1 - Soporte de montaje debajo del gabinete SANUS - Manual de uso y guía de instrucciones gratis

Marca	SANUS
Modelo	VISIONMOUNT UNDER CABINET MOUNT-VMUC1
Tipo de producto	Soporte de montaje bajo gabinete para televisor
Compatibilidad de pantalla	Pantallas LCD planas de hasta 17 pulgadas
Capacidad de carga máxima	6,8 kg
Material	Acero
Color	Negro
Giro (con tope)	±35°
Giro (sin tope)	±110°
Ajuste de altura	Sí (por deslizamiento)
Gestión de cables	Sí, con bridas para cables incluidas
Herramientas necesarias	Destornillador de estrella, taladro, broca de 1/4 pulgada
Piezas incluidas	Soporte de pantalla, placa de montaje, pernos M4, tuercas en T, espaciadores, bridas para cables, llave Allen
Instalación	Fijación debajo de un gabinete con perforación de 3 agujeros
Seguridad	No utilizar piezas defectuosas; llamar a un técnico calificado en caso de duda
Mantenimiento	Limpiar con un paño suave y seco
Reparabilidad	Piezas de repuesto disponibles en Sanus
Garantía	Consulte el sitio web de Sanus para más información

Preguntas frecuentes - VISIONMOUNT UNDER CABINET MOUNT-VMUC1 SANUS

¿Qué televisores son compatibles con el soporte SANUS VMUC1?

El soporte está diseñado para pantallas LCD planas de hasta 17 pulgadas y un peso máximo de 6,8 kg. Verifique que los orificios de montaje traseros de su TV coincidan con los pernos M4 incluidos.

¿Qué herramientas se necesitan para la instalación?

Necesitará un destornillador de estrella, un taladro con una broca de 1/4 pulgada (6 mm) y la llave Allen incluida.

¿Cómo fijar el soporte debajo de un gabinete?

Utilice la base del soporte como plantilla para marcar tres agujeros, taladre agujeros de 6 mm, luego fije el soporte con los pernos 10-24 x 5/8 y las tuercas en T incluidas.

¿Puedo girar la pantalla después de la instalación?

Sí, la pantalla puede girar ±35° con el tope instalado. Si retira el tope, el giro puede alcanzar ±110° a cada lado.

¿Cómo gestionar los cables de la pantalla?

Pase los cables dentro del soporte girando la pantalla en la dirección opuesta. Utilice las bridas para cables incluidas para mantenerlos en su lugar.

¿Qué hacer si los pernos M4 incluidos no sirven?

El kit incluye pernos M4 x 10 mm y M4 x 20 mm. Si es necesario, use los espaciadores de 0,5 pulgada para orificios empotrados. De lo contrario, contacte a Sanus para obtener piezas adecuadas.

¿Se puede usar el soporte para una pantalla más pesada?

No, la capacidad máxima es de 6,8 kg. Más allá, la instalación podría ser peligrosa. Úselo solo para pantallas compatibles.

¿Cómo ajustar la tensión del giro?

Use la llave Allen incluida para apretar o aflojar el perno de tensión ubicado en el soporte. Un apriete más fuerte reduce el movimiento.

¿Puedo instalar el soporte sin taladrar?

No, la instalación requiere taladrar tres agujeros en el gabinete. Asegúrese de que el gabinete pueda soportar el peso.

¿Dónde encontrar piezas de repuesto?

Contacte al servicio al cliente de Sanus al 1-800-359-5520 (EE. UU.) o 31 (0) 205708938 (Europa), o visite www.sanus.com.

MANUAL DE USUARIO VISIONMOUNT UNDER CABINET MOUNT-VMUC1 SANUS

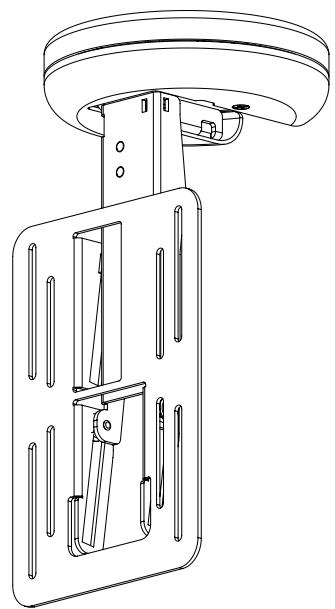

Instrucciones de ensamblaje del Modelo: VMUC1

Gracias por elegir el soporte para instalación bajo de un armario Vision Mount de Sanus Systems. El modelo ha sido disnado para soportar una pantalla plana de cristal liquido de 17 pulgadas con un peso de hasta 6,8kg .

Advertencia de seguridad: Si no entende estas instrucciones o si tiene una duda con respecto a la seguridad de la instalacion, llama a un contratista calificado o llamenos al [phone] (en EE.UU.) o al 31 (0) 20 570-8938 (en Europa). Internacional nos puede visitar en nuestro situo www.sanus.com. Revise cuidadosamente para asegurar de que no falta ninguna pieza ni está defectuosas. Nuestros representantes del service de atencion al cliente PODRAN poderle opportunamente conequalier duda que tengao sobre la instalacion o con respecto a las piezas que falten o estendanadas. Las piezas de repuesto para los productos comprados a travers de un distribuidor autorizzato se enviaran directamente austed. Nunca use piezas defectuosas. La instalacion incorrecta podrfa occasionar daños o lesiones graves. No utilise este producto para other fin que no sea el explicitamente especificado por Sanus Systems. Sanus Systems no sera responsable por daños ni lesiones debidos al montaje, ensamblaje o uso Incorrectos. Llame a Sanus Systems antes de devolver los productos al punto de compra.

Herramentas necessities: Destornillador Phillips, taladro, broca de 1/4 pulg.

Piezas y tornillería suministrada: Algunas piezas no se muestran a時間 real*

(1) Conjunto de soporte - a

(4) Espaciador de 0,5 pulg. - f

(4) Sujetacables - g

(1) Lleave allen - h

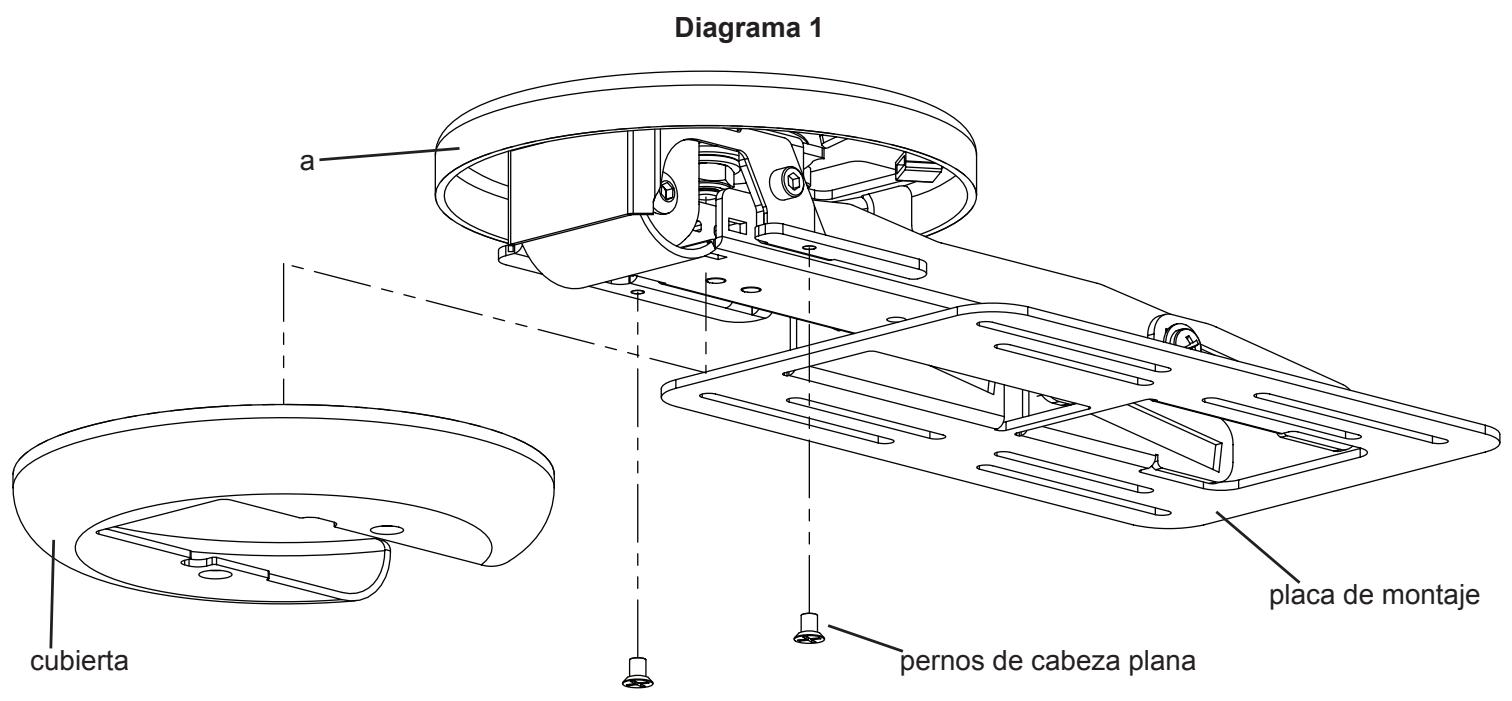

Paso 1: Retirada de la cubierta

Con un destornillador Phillips, afloje los dos pernos de cabeza plana de la cubierta y retirelos de la plac de montaje. Ver diagrama 1 como afecta. Tendra que volver a instalar la cubierta una vez que termine la instalacion de los cables.

Paso 2: Preparación de la superficie de montaje

Utilice la base del Conjunto de soporte (a) como una plantilla para MARCAR tres agujeros en la ubicacion deseada del armario.

Taladre tres agujeros de 0,6cm en los+puntos marcados.

Ver el diagrama dimensional a la derecha para másapia.

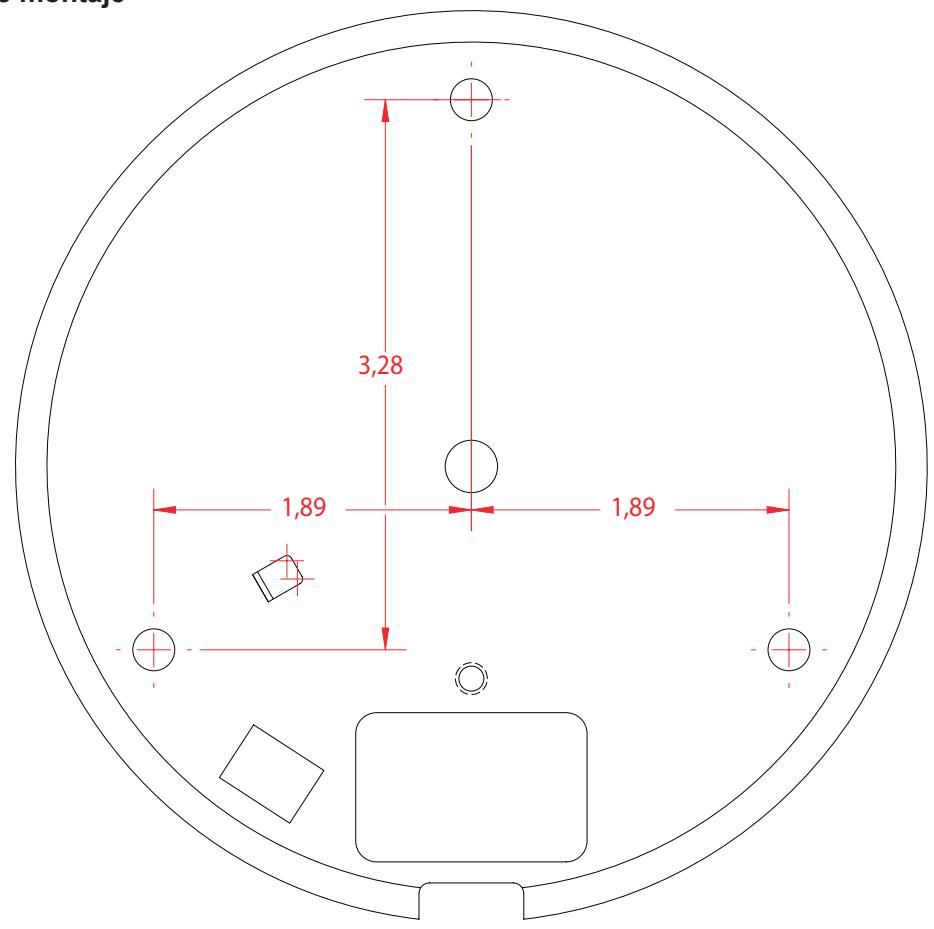

Diagrama dimensional

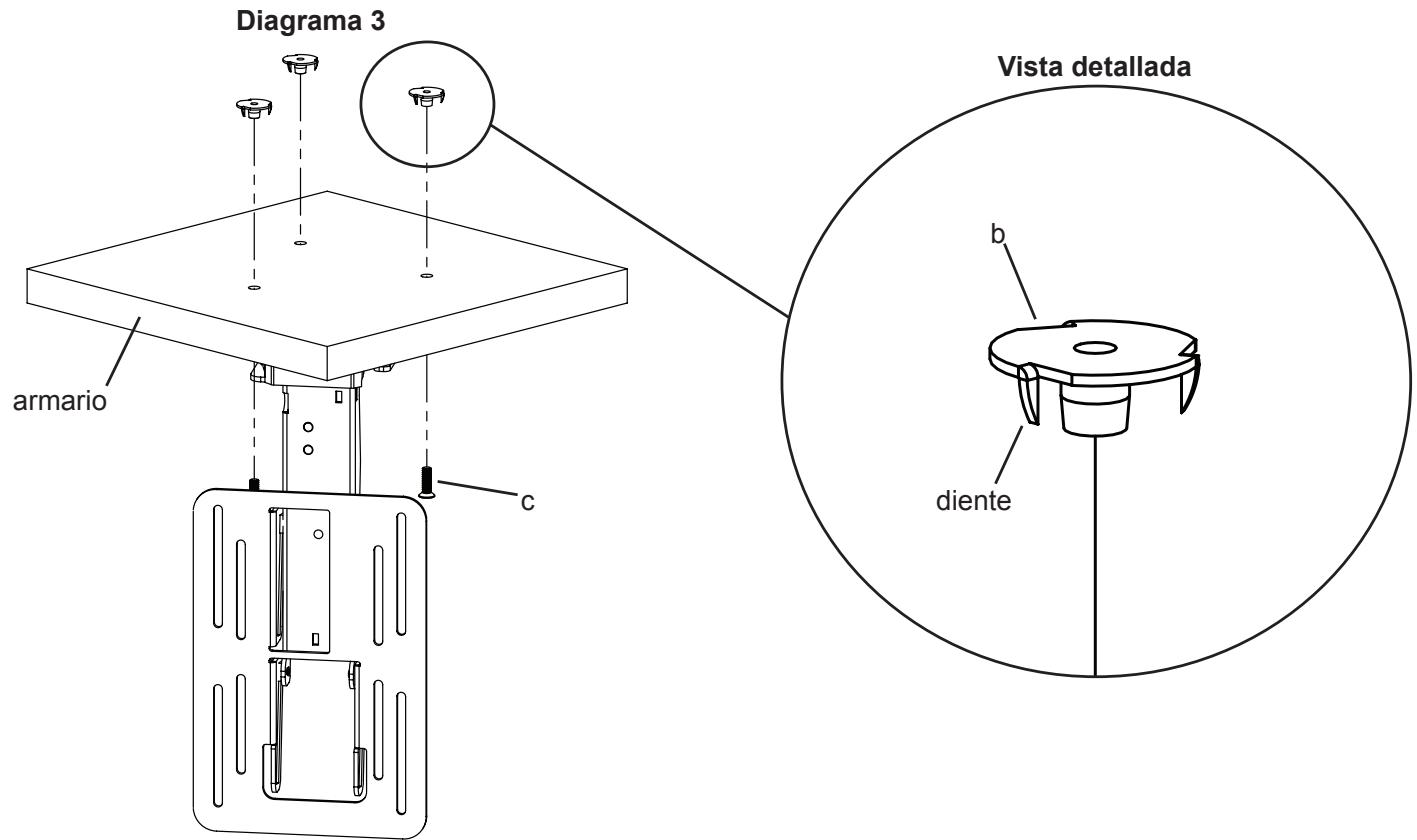

Paso 3: Fijación del Conjunto de soporte en el armario

Con los pernos de 10-24 x 5/8 (c) y las tuercas en T - (b), asegure el Conjunto de soporte en el armario. Ver diagrama 3 como afecta. Nota: Asegüre de que los dientes de las tuercas en T queden hacer al armario.

Paso 4: Conexión de la pantalla a la placá de montaje

Isegúrese de que no entree corriente a la pantalla antes de montarla!

Advertencia: Tenga cuidado con los+puestos de aplastamente. No ponga los dedos ni los cables entre las piezas moviles.

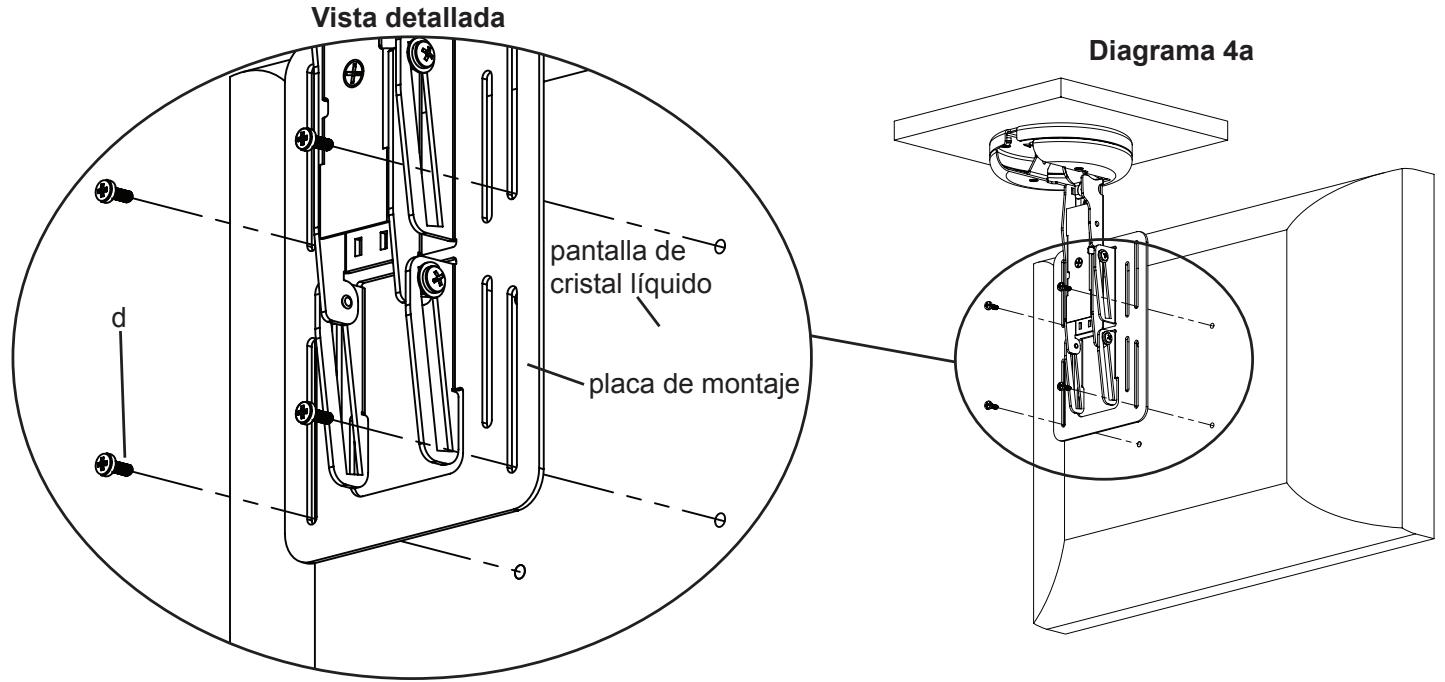

Una vez que el soporte (a) está bien asegurado al armario, alinee las ranuras correspondientes de la plac de montaje con los quatre agujeros de montaje de la pantalla plana. Utilice quatre pernos M4 x 10 mm (d) o quatre pernos M4 x 20 mm (e) con quatre espaciadores de 0,5 pulg. (f). El diagrama 4a lostrado mas bajo muestra la instalacion con pernos M4 x 10 mm. El diagrama 4b en la pagina seguiente muestra la instalacion con pernos M4 x 20 mm y espaciadores de 0,5 pulg.

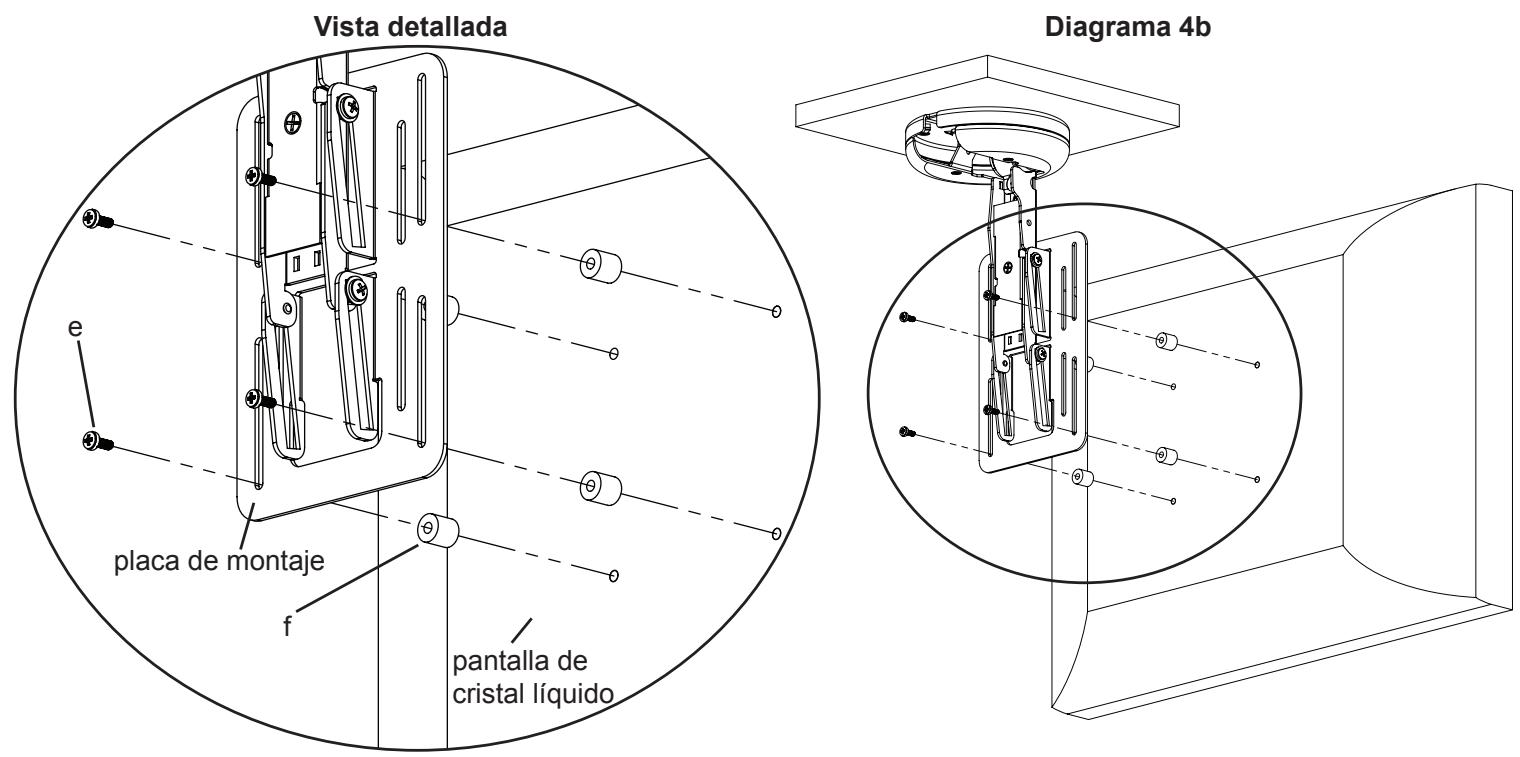

Paso 4 (continuación)

Los espaciadores de 0,5 pulg. (f) deben utilisersole si hubiera una obstruccion o si los agujeros estuvieran fisicamente empotrados en la parte posterior de la pantalla de cristal liquido. Ver diagrama 4b como ayuda.

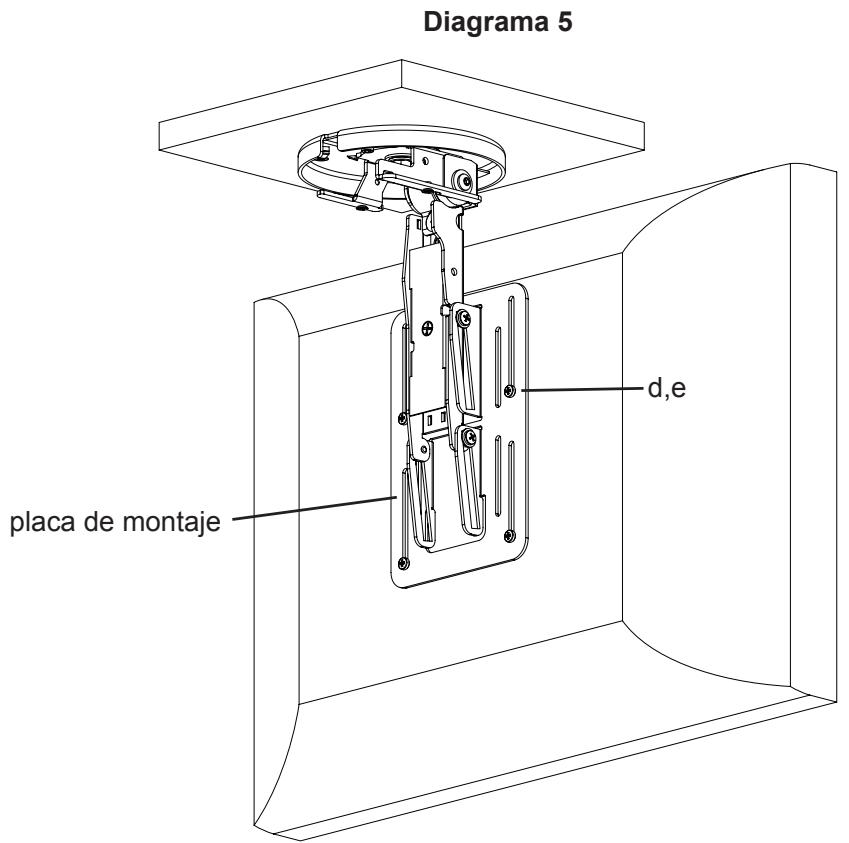

Paso 5: Ajuste de alta de la pantalla.

Con un destornillador Phillips, afloje levamente los pernos (d,e) que aseguran la pantalla a la plac de montaje. Ajuste la pantalla a la alta deseada. Apriete los pernos (d,e) para asegurar la pantalla en la plac de montaje. Ver diagrama 5 como ayuda.

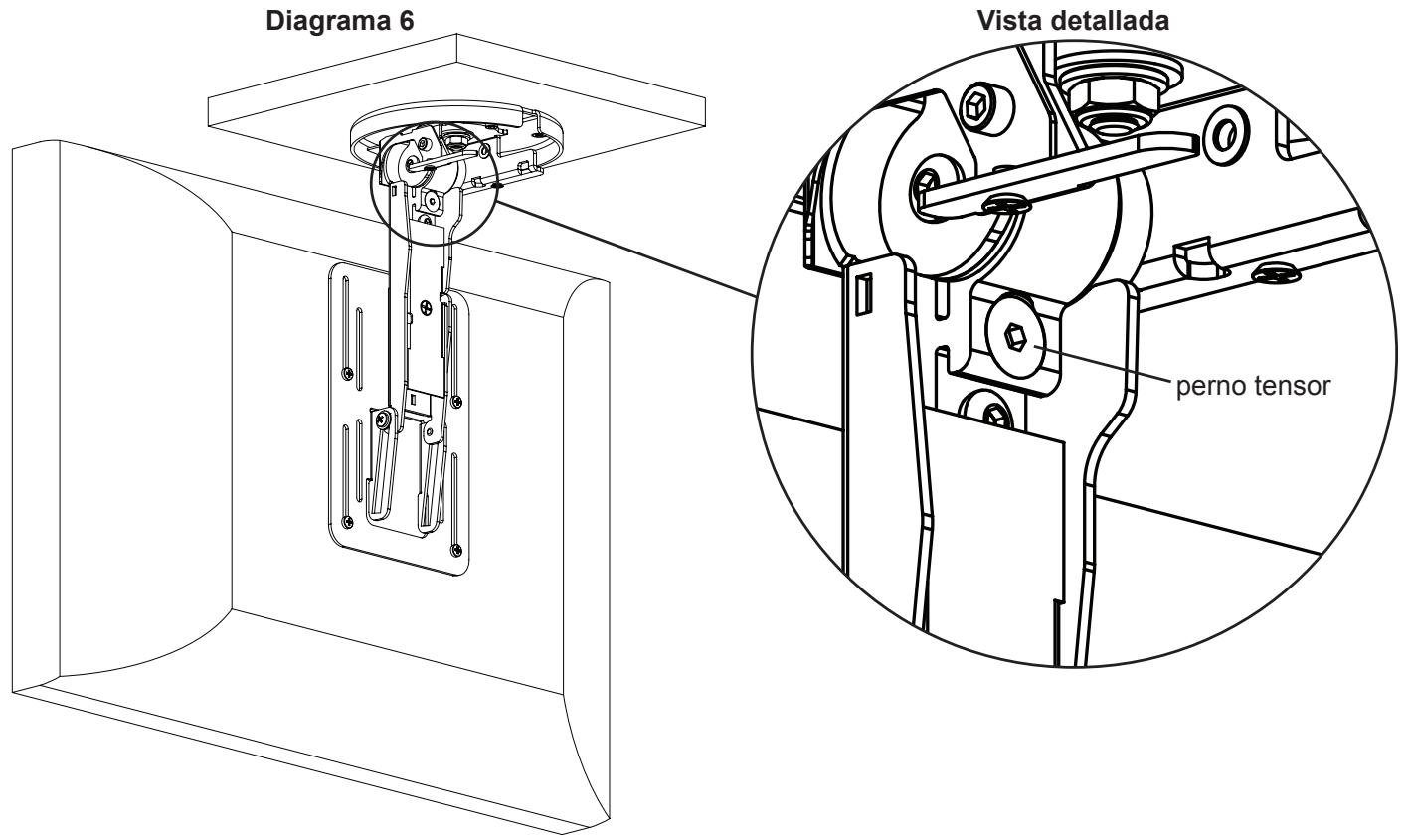

Paso 6: Ajuste de la tension delconjunto de soporte

Se peut ajustar la tension del conjunto de soporte (a) apretando o aflojando el perno tensor identificado en el diagrama 6 con la llave allen suministrada (h).

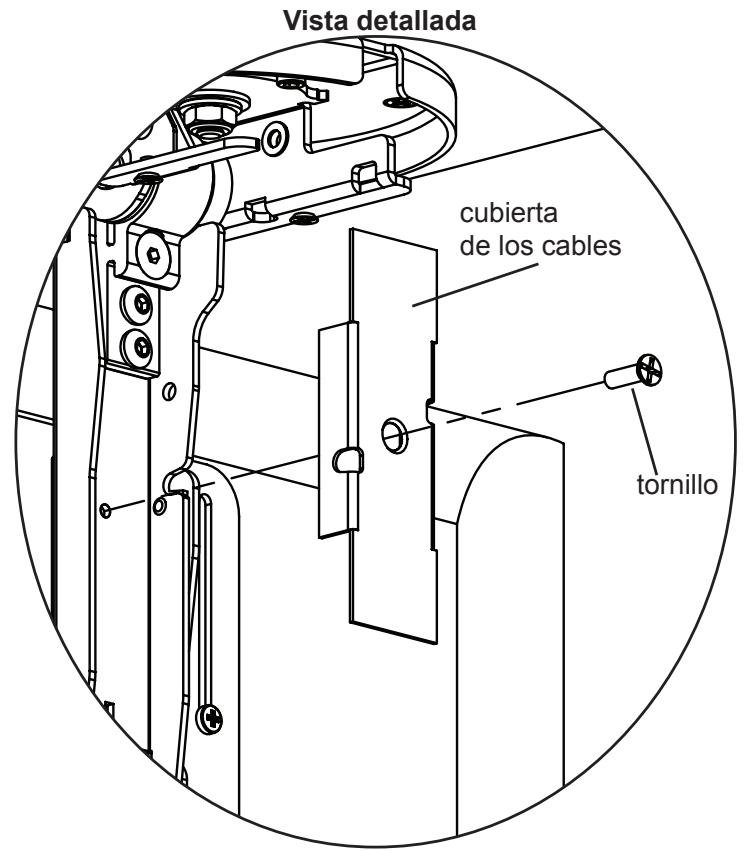

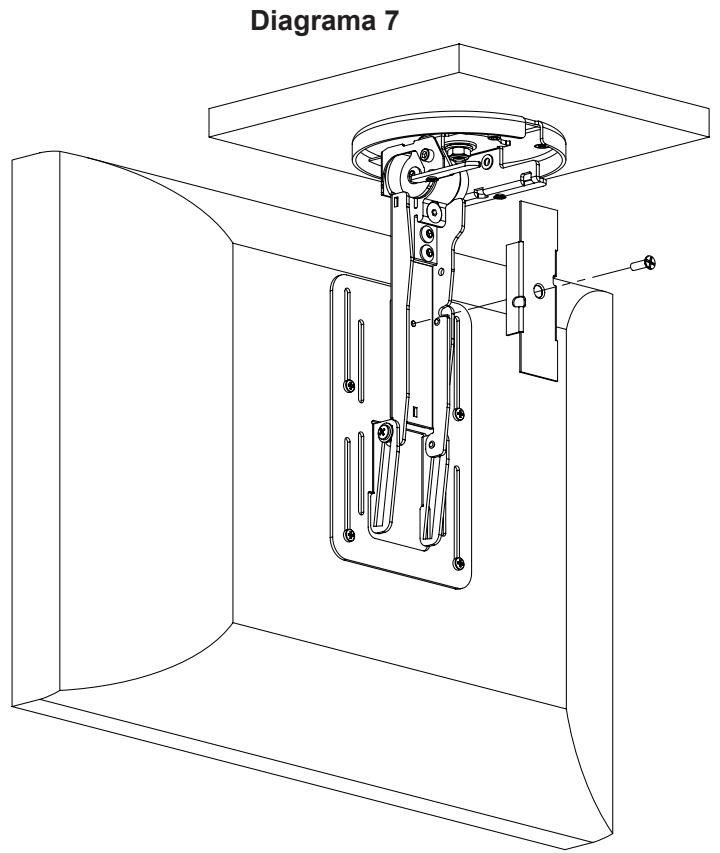

Paso 7: Retirada de la cubierta de los cables

Con un destornillador Phillips, afloje el tornillo central de la cubierta de los cables y extraiga la cubierta. Ver diagrama 7 como referencia. Tendrá que volver a instalar la cubierta una vez que termine con la instalación de los cables.

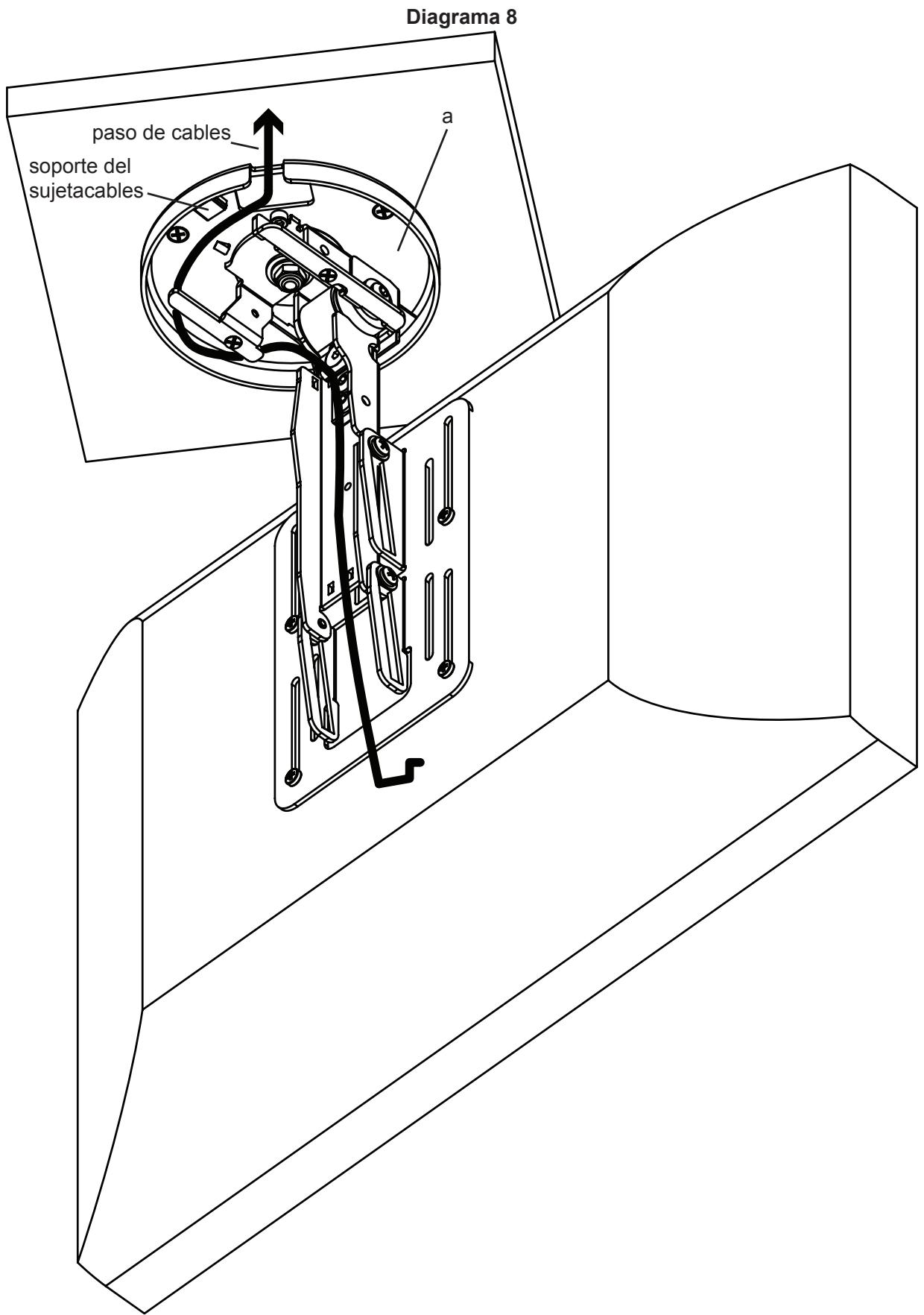

Paso 8: Instalación de cables (giro de ±35°)

Gire el soporte (a) 35^ hacía la izquierda o a la derecha. Corra los cables en el sentido contrario. Puede instalar los sujetacables (g) en los+puntos indicados en el diagrama 8azorado más abajo.

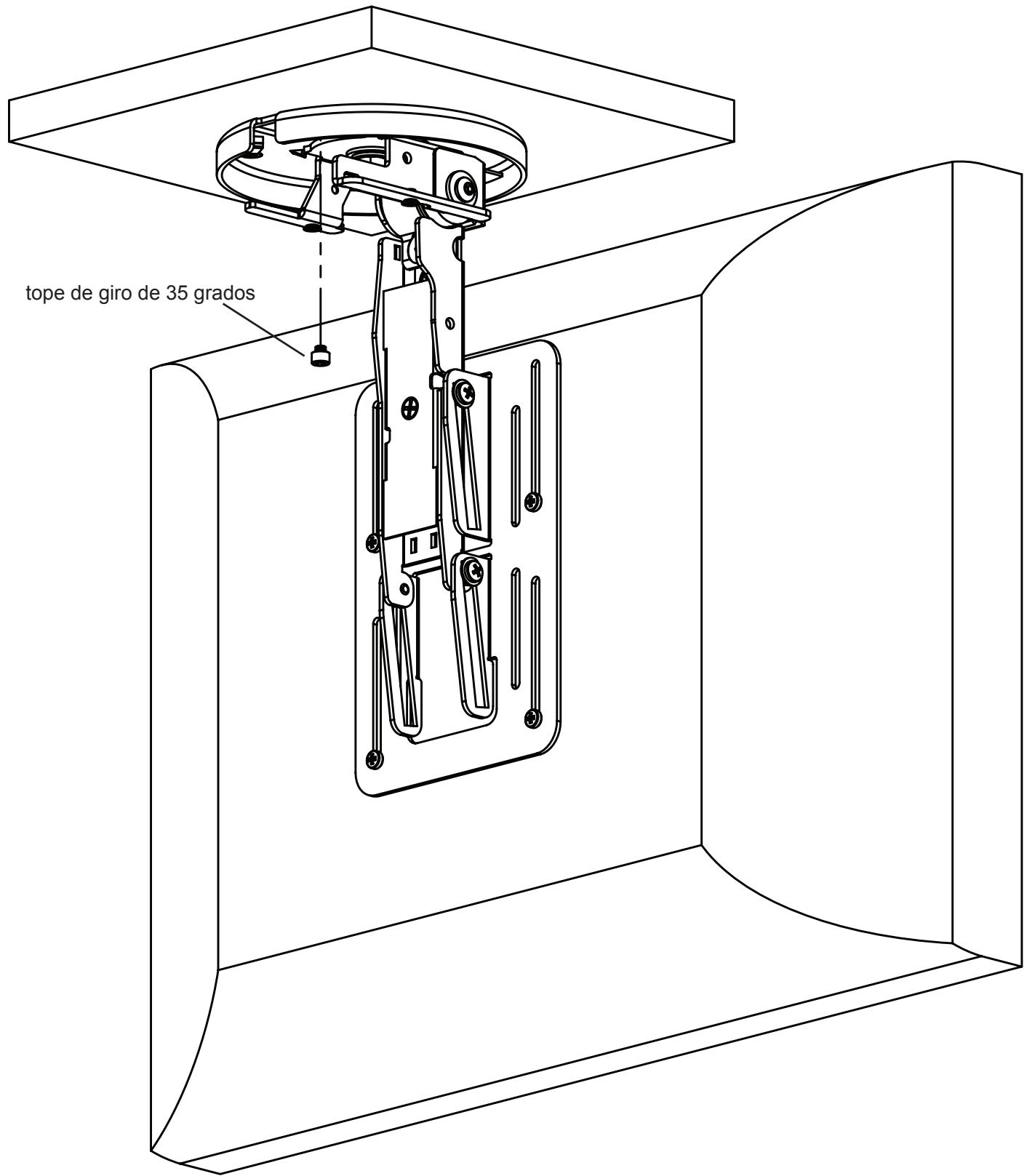

Paso 9: Retirada del tope de giro

Con la llave allen (h) suministrada, retire el tope de giro de 35 grados. Ver diagrama 9 comoapia.

Diagrama 9

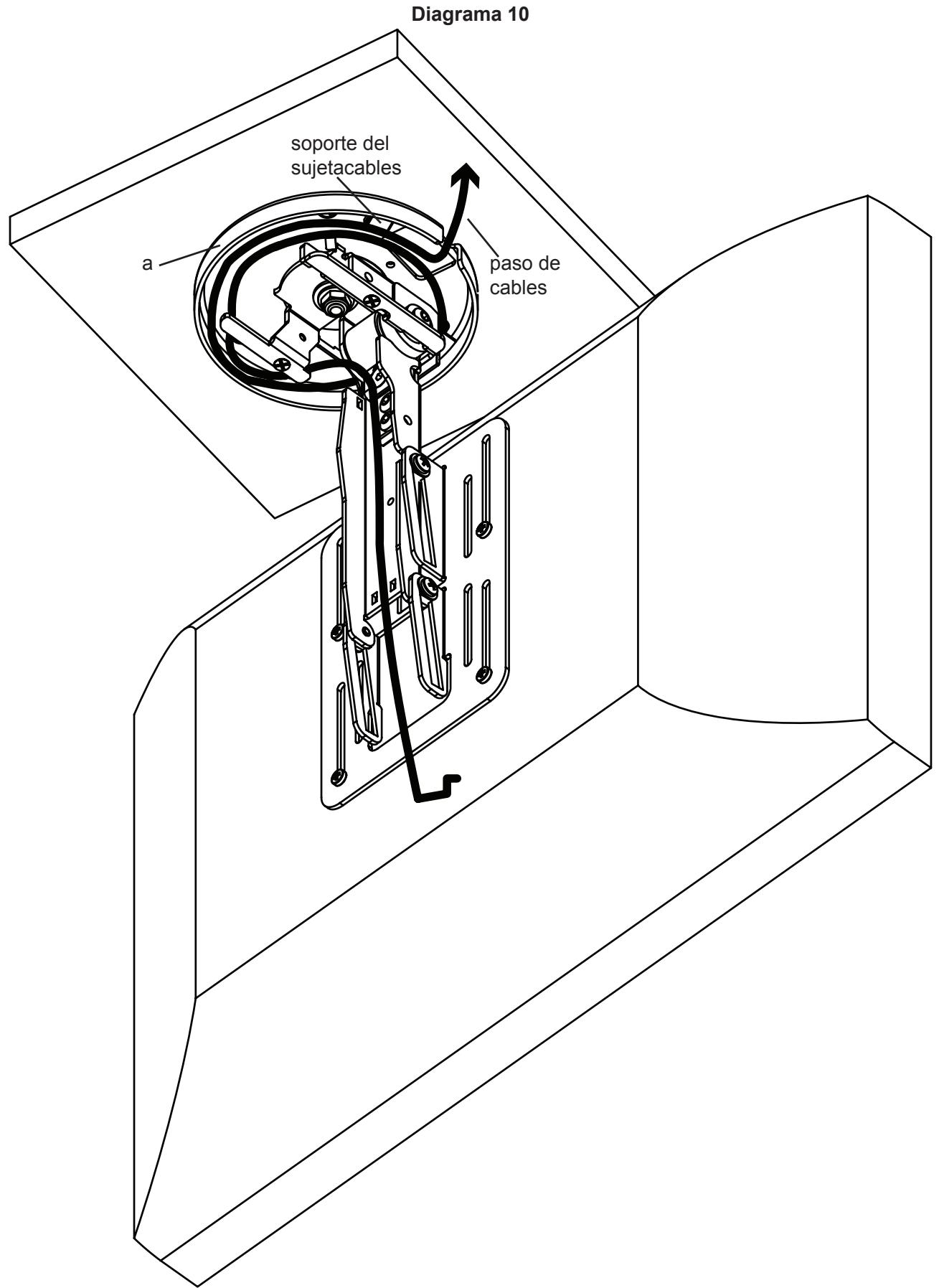

Paso 10: Instalación de cables (±110°)

Gire el soporte (a) 110^ hacía izquierda o a la derecha. Corra los cables en el sentido contrario. Los cables deben enrollarse en 360^ bajo de la base del Conjunto de soporte. Instale los sujecables (g) en los+puntos indicados en el diagrama 10mino mas abajo.
