MODE D'EMPLOI DLX-10 DAVIS

1. Avant de commencer 2
2. Informations importantes 5
3. Connexion du projecteur DAVIS projector à un ordinateur 6
4. Connexion d'une source video au projecteur DAVIS projector 10
5. Connexion d'une source T.V. au projecteur DAVIS projector 12
6. Utilisation du projecteur DAVIS projector 14
7. Utilisation des menus 19
8. Maintenance 34
9. Dépannage 35
   "Garantie limitée", "Déclaration FCC" et "Propriété industrielle et commerciale". 37

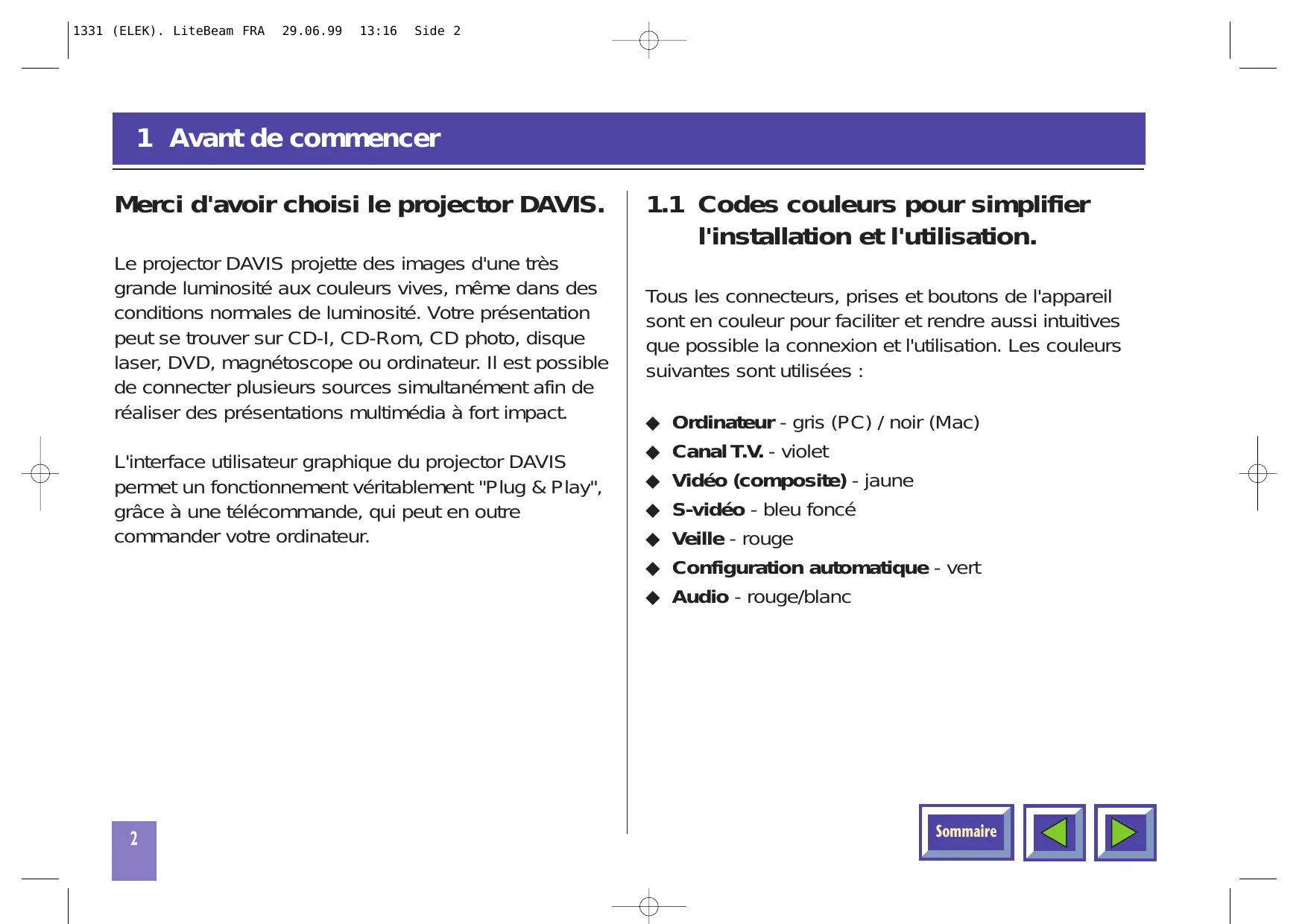

1 Avant de commencer

Merci d'avoir choses le projector DAVIS.

Le projector DAVIS projette des images d'une très grande luminosité aux couleurs vives, même dans des conditions normales de luminosité. Notre presentation peut se trouver sur CD-I, CD-Rom, CD photo, disque laser, DVD, magnétoscope ou ordinateur. Il est possible de connecter plusieurs sources simultanément afin de réaliser des presentations multimédia à fort impact.

L'interface utiliseur graphique du projector DAVIS permet un fonctionnement veritablement "Plug & Play", grâce à une télécommande, qui peut en outre commander votre ordinateur.

1.1 Codes couleurs pour simplifier l'installation et l'utilisation.

Tous les connecteurs, prises et boutons de l'appareil sont en couleur pour faciliter et rendre aussi intuitives que possible la connexion et l'utilisation. Les couleurs suivantes sont utilisées :

Ordinateur - gris (PC) / noir (Mac)
Canal T.V. - violet
Video (composite) - jaune
S-vidéo - bleu foncé
Veille - rouge
Configuration automatique - vert
Audio - rouge/blanc

1.2 Accessoires

Prenez quelques minutes pour vérifier que votre projector DAVIS est bien complèt:

1.2.1 Accessoires pour ordinateurs PC/Mac externes

Câble ordinateur (Enhanced Video Connector (EVC), mâle aux deux extrémités, 3 mètres)
Câble audio PC/Mac (jack sté reproduction 0,8 mètre)

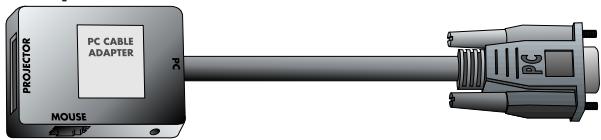

Adaptateur PC
Câble RS-232 pour souris (PC)
Câble PS/2 pour souris (PC)
Adaptateur Mac (Option)
Câble pour souris ADB (Apple Desktop Bus) pour Mac (Option)

1.2.2 Accessoires video

Câble Super-video (Option)
Câble video composite (Option)
Câble audio (Option)

1.2.3 Autres câbles/accessoires

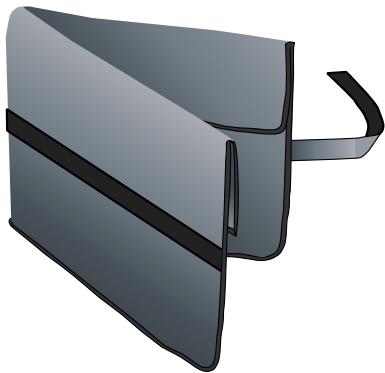

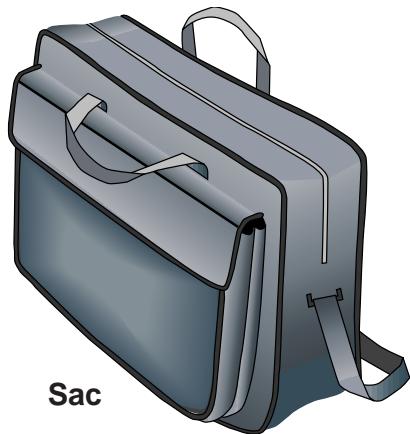

Sac à deux poches
Câble d'alimentation, 4 mètres (Option)
Télecommande avec piles (type AAA/LR03)

1.2.4 Câbles et accessoires en option

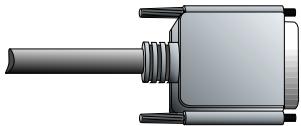

Câble EVC, 10-15 metres
Kit de montage au plafond

OPTION P/N 8910070

Câble d'alimentation, 4 mètres

Câble EVC

Piles

Télécommande

interactive

eractive

Kit de cables

OPTION P/N 8910050

Adaptateur Mac

Câble de souris ADB pour Macintosh

Câble du jack stéréo

Adaptateur PC

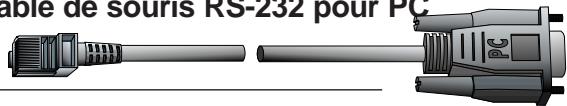

Câble de souris RS-232 pour PC

OPTION

P/N 8910040

Disquette

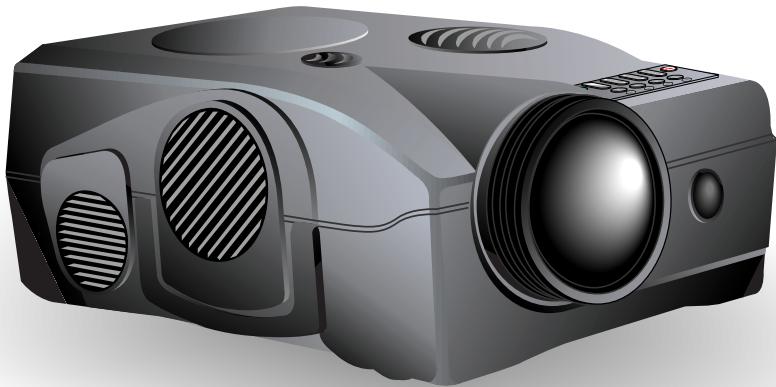

Figure 1: Produit et accessoires

La Figure 2 montre la télécommande après qu'on ait retire le couvercle du logement des piles. Retirez le couvercle du logement des piles en le faisant glisser et insérez les piles en respectant la polarité + -. Remettez le couvercle en place.

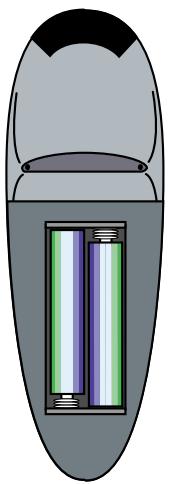

Figure 2: Installation des piles dans la télécommande

2. Informations importantes

La carte de garantie ou la copie de la facture constituent votre preuve d'achat. N'oubliez pas de returner la carte de garantie pour bénéficier du service auquel elle vous donne droit.

Si vous ne retournez pas la carte, vous risquez de perdre la garantie.

REMARQUE! Veillez à ne pas malmener l'appareil pendant le transport.

AVERTISSEMENT!

Il peut être dangereux d'ouvrir ou de bricoler le projector DAVIS.

Pour changer l'ampoule, reportez-vous aux instructions jointes à l'ampoule de remplacement. Ne confiez la maintenance qu'à du personnel agréé DAVIS. Contactez votre revendeur pour toutes questions concernant l'entretien ou la maintenance.

3. Connexion du projector DAVIS à un ordinateur

La procédure de connexion du projector DAVIS est la même pour tous les types d'ordinateurs.

1. Vérifiez que l'ordinateur, l'écran et le projector DAVIS sont hors tension.
2. Repérez le connecteur de sortie RVB à l'arrête de votre ordinateur (c'est là que vous connectez l'écran à l'ordinateur).
3. Connectez l'ordinateur au projector DAVIS à l'aide du cable EVC et de l'adaptateur correspondant à l'ordinateur que vous utilisez. Voir Figures 3 et 4.

4. Si vous souhaitez projeter l'image sur l'écran de votre ordinateur de bureau, connectez le cable de l'écran à l'adaptateur. Voir Figures 5 et 6.

5. Si vous souhaitez commander给您 ordinateur à l'aide de la télécommande, connectez le cable de votre souris au boîtier de l'adaptateur. Voir Figures 7 et 8. Lorsque votre ordinateur est connecté au projector DAVIS par le cable EVC (le connecteur EVC se trouvant sur l'ordinateur), la télécommande fonctionne comme la souris normale de votre PC ou de votre Mac.

6. Si vous souhaitez utiliser le son avec votre ordinateur, connectez le cable du jack stéréo à la connexion audio de l'ordinateur et au boîtier de l'adaptateur PC ou Mac.
7. Mettez le projector DAVIS sous tension et allumez l'ordinateur. A的前提, l'image de l'ordinateur doit être projetée par le projector DAVIS et la télécommande doit se composer en souris. Si l'image n'apparait pas simultanément sur l'écran de l'ordinateur, ou si la souris ne fonctionne pas, voir la section "Dépannage".

Connexion à un ordinateur portable

Connexion à un PowerBook Apple

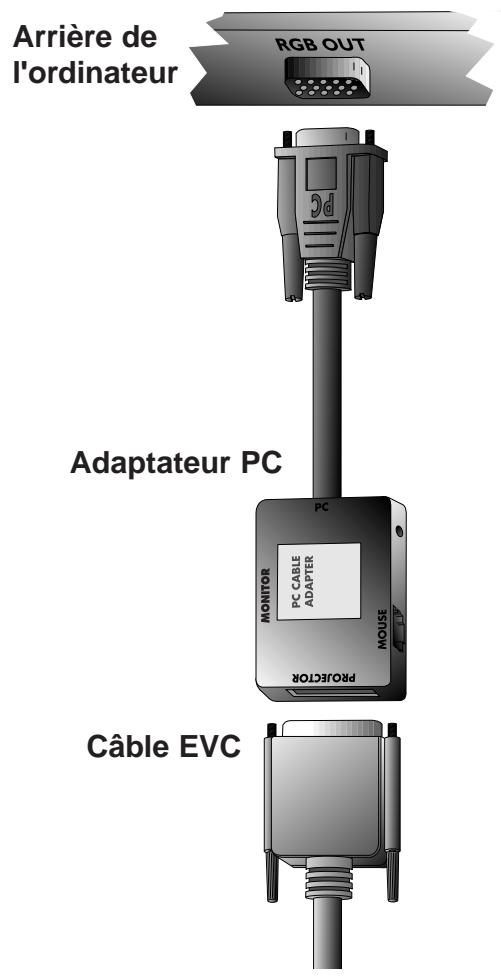

Figure 3: Connexion à un ordinateur portable

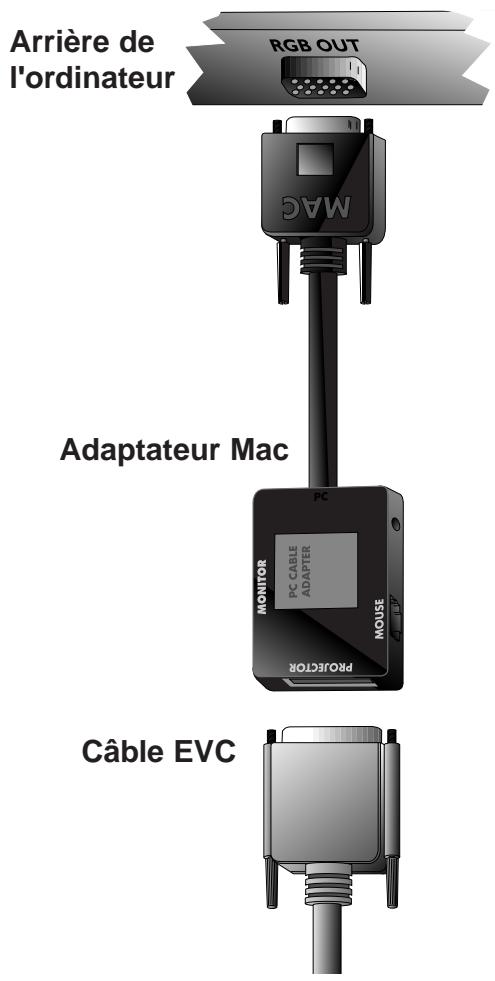

Figure 4: Connexion à un PowerBook Apple

Connexion à un PC de bureau avec RVB standard

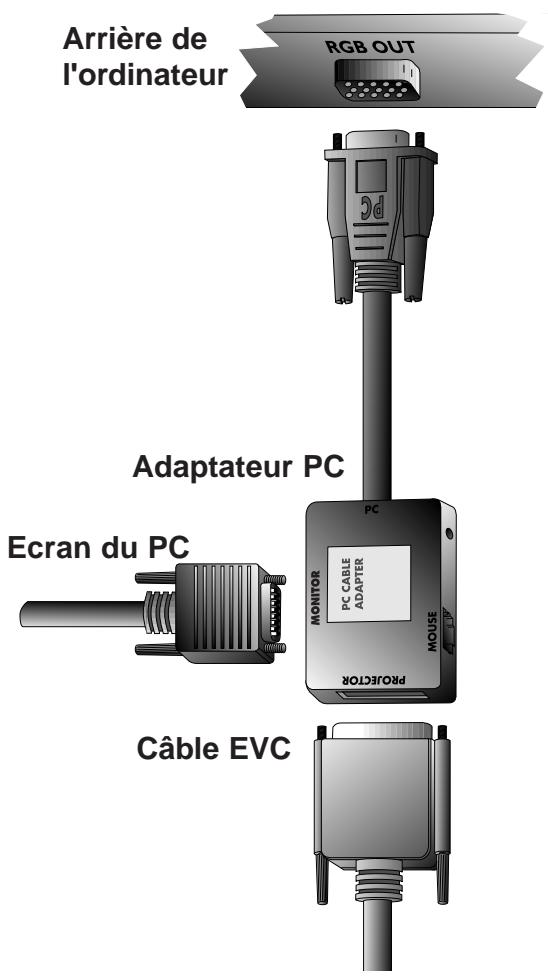

Figure 5: Connexion à un PC de bureau avec RVB standard

Connexion à un ordinateur de bureau Macintosh Apple

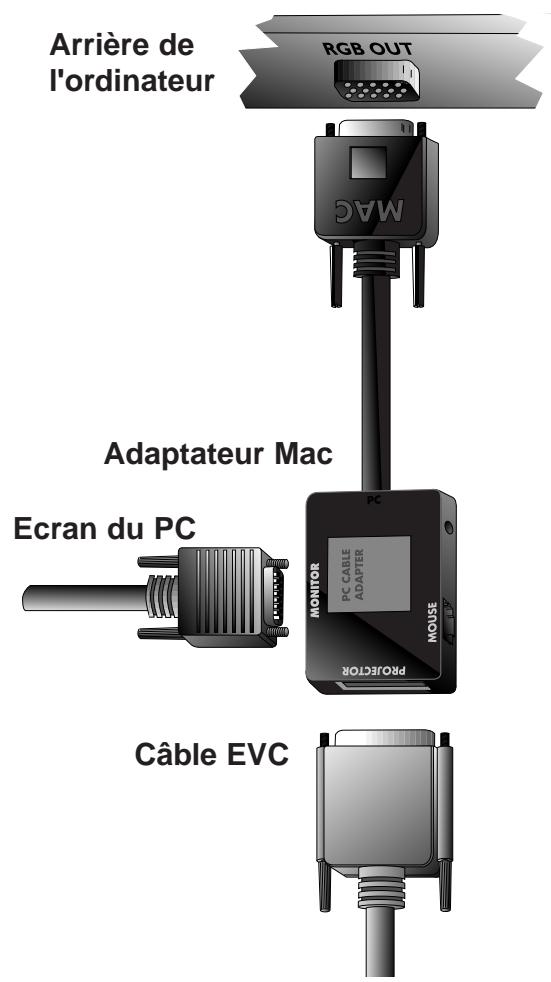

Figure 6: Connexion à un ordinateur de bureau Macintosh Apple

Connexion du cable de la souris et du jack sté reproduction (PC)

Connexion du cable de la souris et du jack sté reproduction (Mac)

Figure 7: Connexion du cable de la souris et du jack stéréo (PC)

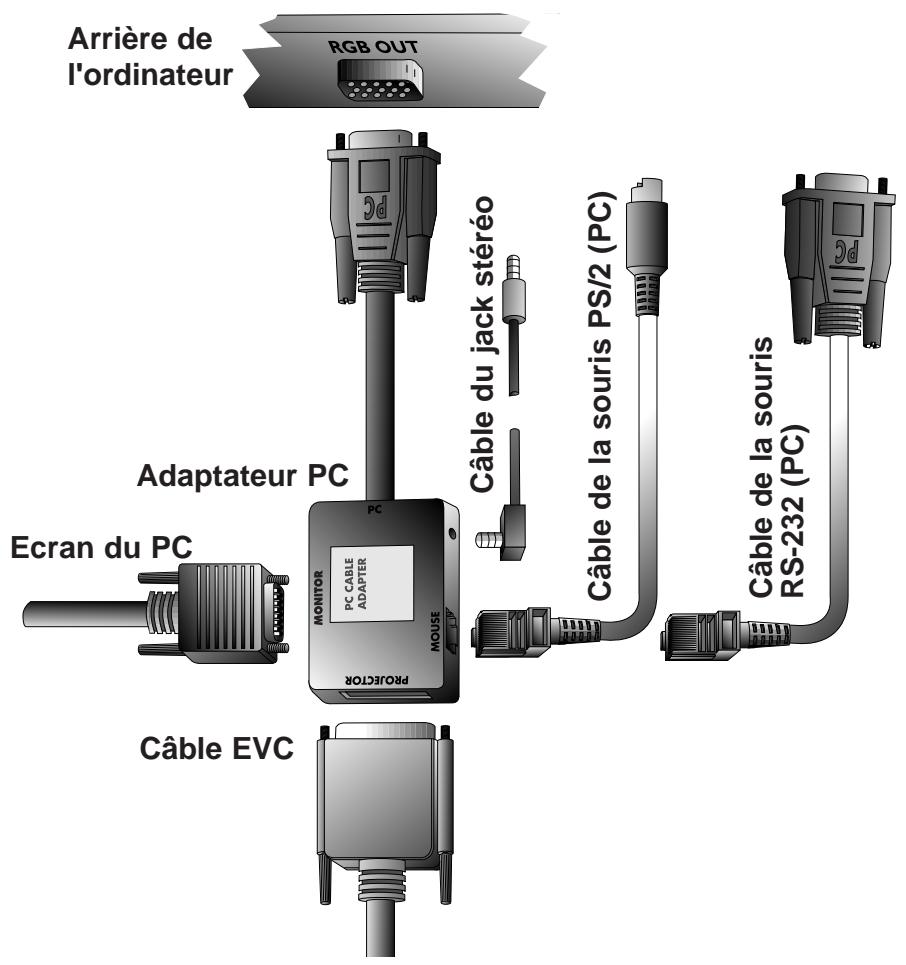

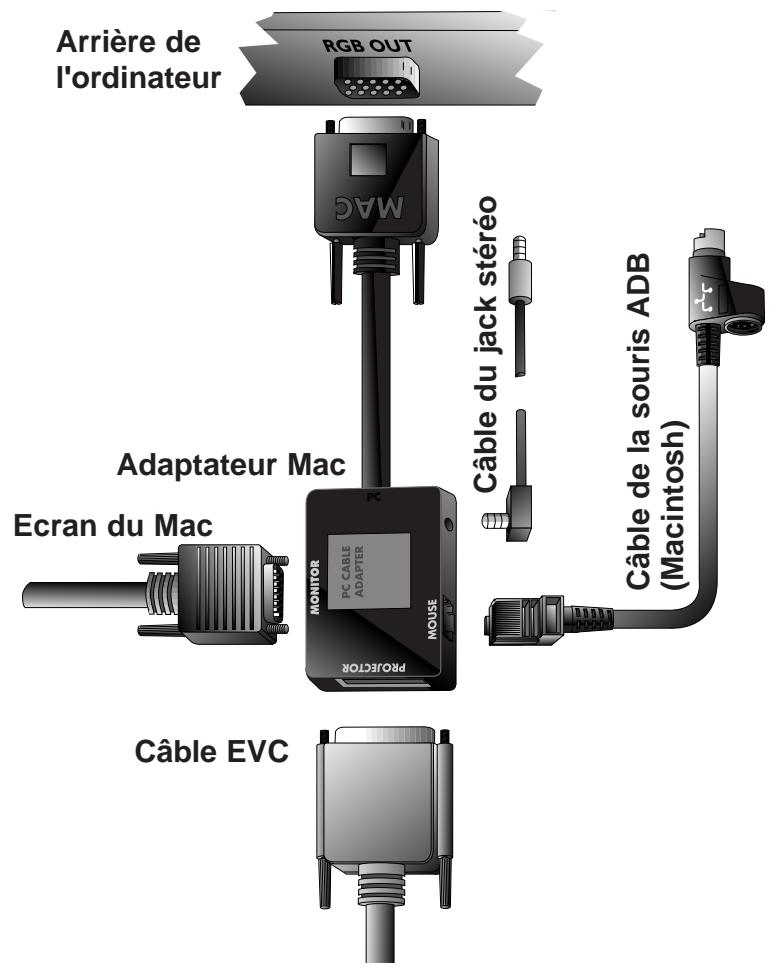

Figure 8: Connexion du cable de la souris et du jack stéreo (Mac)

4. Connexion d'une source video au projector DAVIS

La procédure de connexion d'une source video au projector DAVIS est identique pour la S-video et pour la video composite.

Pour sélectionner manuellement les formats SECAM, PAL N et PAL M, appuyez sur le "bouton vert". Si vous ne trouvez pas le format désiré au premier essai, appuyez une nouvelle fois. Le format video est stocké séparément pour chaque connecteur.

1. Vérifiez que la source video et le projector DAVIS sont hors tension.
2. Connectez une extrémité du cable video au connecteur "Video out" (sortie video) de la source video et l'autre au connecteur video correspondant du panneau de connexion du projector DAVIS.
3. Connectez une extrémité du cable audio aux connecteurs "Audio out" (sortie audio) de la source video et l'autre aux connecteurs audio du projector DAVIS. La prise rouge se branche dans le con

necteur rouge, l'autre prise dans le connecteur blanc. Le rouge correspond au canal stéreo de droite.

1. Une fois toutes les connexions effectuees et vérifiées, mettez la source video et le projector DAVIS sous tension.
2. Le projector DAVIS projette automatiquement les images fournies par la source video. Si ce n'est pas le cas, reportez-vous à la section "Dépannage".

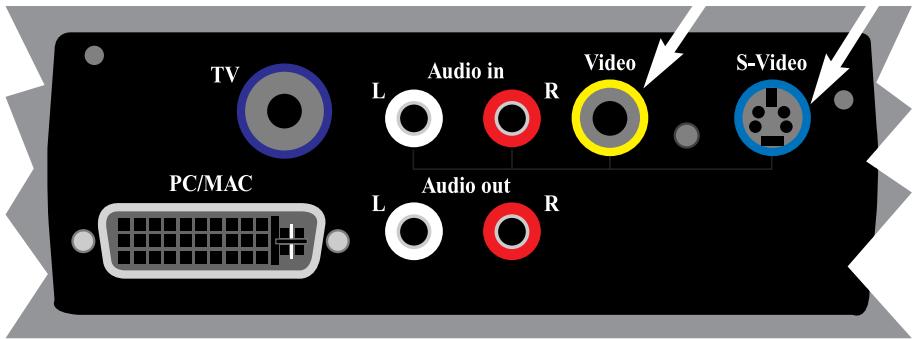

Figure 9 : Connexion aux sources video

4.1 Utilisation de haut-parleurs externes

Pour utiliser des haut-parleurs externes avec le projector DAVIS, il faut connecter un amplificateur à la sortie audio (Audio out) du projecteur.

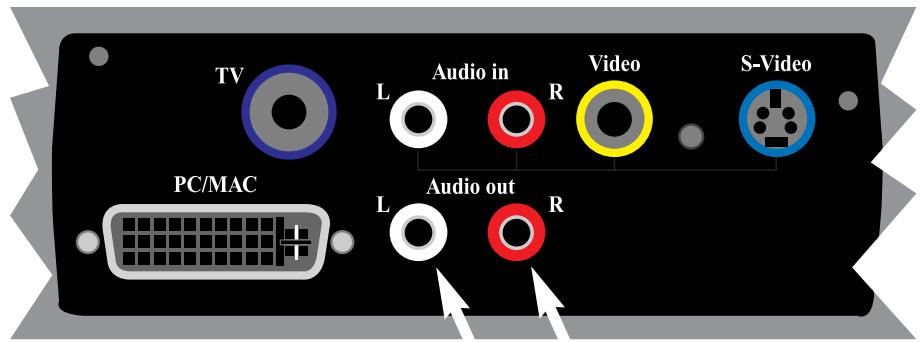

Figure 10 : Utilisation de haut-parleurs externes

Une fois connectés, les haut-parleurs externes peuvent être activés ou désactivés à partir du projecteur. Concernant la commande des haut-parleurs internes, reportez-vous à la section 7.3.3, "Réglage des paramètres audio".

5. Connexion d'une source T.V. au projector DAVIS

L'utilisation d'un tuner T.V. avec le projector DAVIS est facultative

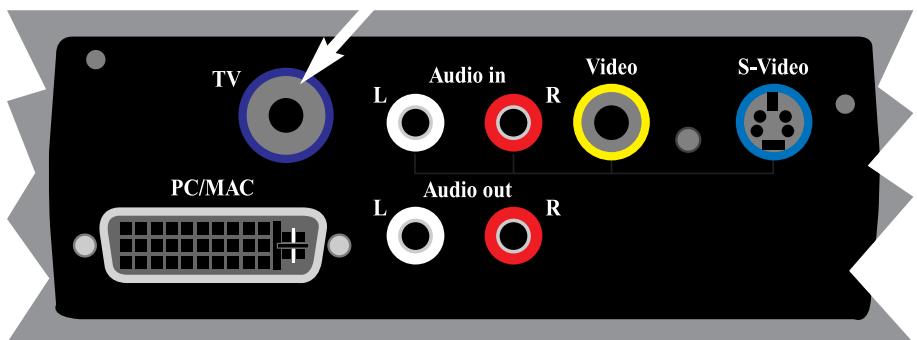

Figure 11: Connexion à une source T.V.

REMARQUE! Nécessite l'installation d'un tuner T.V.

Pour utiliser le projector DAVIS comme sortie T.V., connectez l'antenne de télévision au connecteur T.V. du panneau de connexion du projecteur.

Le projector DAVIS se comporte exactement comme un poste de télévision.

Reportez-vous à la section 7.2.6 pour le réglage des paramètres T.V.

Le projector DAVIS reçoit les signaux T.V. de trois manières :

Par antennae (terrestre),
Par cable,
Par démodulateur satellite.

Ces trois approches fonctionnant différentement, il est important de refléchir aux options de chacune d'elles avant de fixer les paramètres du projector DAVIS.

Antenna

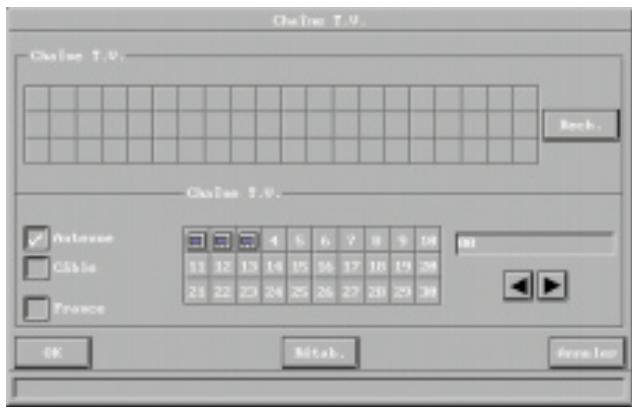

Quand les signaux T.V. sont reçus par une antenné, il faut affecter à chaque canal un numéro de chaine différent. Il en va de même avec le tuner T.V. du projector DAVIS. Lorsque vous étés connecté à une antennne, vous affectez les différents canaux aux numéro de chaines proposés par le menu Configuration de la télévision. Ceci fait, pour passer d'un canal à l'autre vous vous servez des flèches haut et bas du menu, de la télécommande ou de la touche de défilament des canaux qui se trouve sur le clavier à effleurement.

Cable

Quand vous étés connecté à un système cable, vous avez deux options. Si vous disposez d'un décodeur, vous passez votre poste de télévision sur la chaine du cable puis vous utilisez la télécommande pour naviguer entre les canaux. Si vous ne disposez pas d'un décodeur, il vous suffit de configurer votre téléviseur comme pour une réception par antenne. C'est la même chose avec le projector DAVIS. Vous devez faire défiler le nom des canaux dans le menu de configuration de la télévision jusqu'à ce que vous trouviez le canal correspondant à votre système cable. Quand vous avez affecté à ce canal l'un des numéroes de chaînes, il vous suffit de sélectionner ce numéro pour naviguer entre les canaux à l'aide de la télécommande ou du clavier à effleurement.

Satellite

Il faut procéder comme pour le cable avec décembreur, à savoir que vous sélectionnez le canal qui lit les signaux reçus par l'antenne satellite. Ensuite, vous vous servez de la télécommande du démodulator pour naviguer entre les canaux.

6. Utilisation du projector DAVIS

6.1 Modes de fonctionnement du projector DAVIS

Le projector DAVIS dispose de plusieurs modes de fonctionnement:

Veille
Normal
Raccourci
Menu
Pointeur
Ecran noir

Veille

En mode Veille, le projecteur est coupé ; il peut être remis en marche à l'aide de certaines touches (voir section 6.3).

Normal

En mode Normal, une image apparait à l'écran. La souris fonctionne comme une souris normale de PC ou de Mac.

Raccourci

Le mode Raccourci s'utilise avec la télécommande interactive (touché Raccourci). On affecte des fonctions à la touche Raccourci de la télécommande dans le menu Raccourci (voir section 7.2.4). Cliquer sur la touche Raccourci vous permet de naviguer entre les différentes fonctions que vous avez sélectionnées dans ce menu.

Menu

Le mode Menu active le menu principal ; vous utilisez le clavier souris et les touches souris de la télécommande pour naviguer entre ses options.

Pointeur

Le mode pointeur permet de déplacer un curseur sur l'écran à l'aide de la fonction souris.

Ecran noir

En mode Ecran noir, I'ecran est noir.

6.2 La télécommande DAVIS

La télécommande DAVIS remplit deux fonctions:

1. accès au Menu principal et commande des divers réglages de l'image et fonctions du projector DAVIS;
2. commande à distance de votre ordinateur.

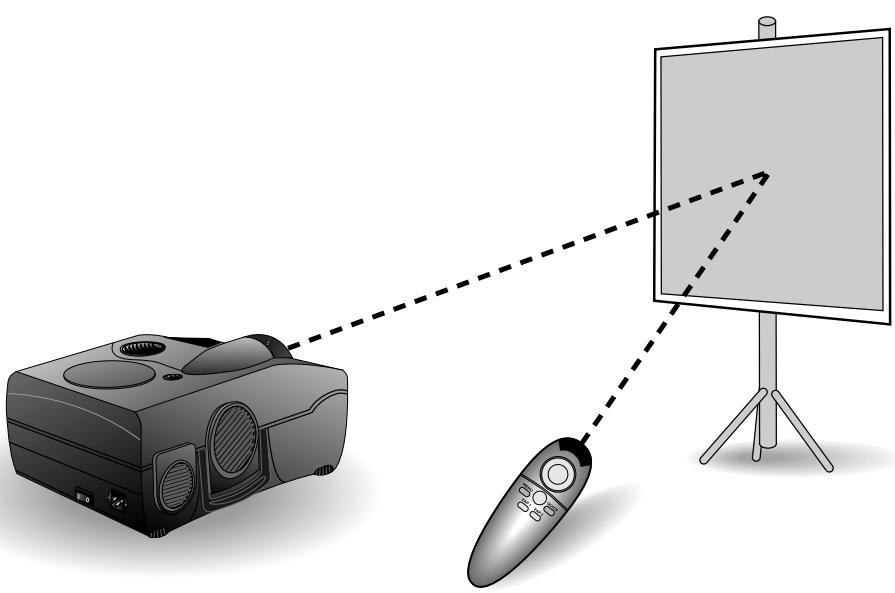

Dirigez la télécommande vers l'écran de projection. Un faisceau infrarouge rebondit sur l'écran pour revenir au récepteur infrarouge du projector DAVIS.

REMARQUE!

Vérifiez qu'aucun obstacle ne bloque le récepteur IRitué derrière l'objectif à l'avant du projecteur car cela empêchérerait la télécommande et le projector DAVIS de communiquer.

Pour que l'appareil donne de bons résultats, le trajet télécommande - écran - projecteur ne doit pas excéder 10 mètres au total. Si le passage par l'écran rallonge cette distance, il faut diriger la télécommande directement vers le récepteur IR.

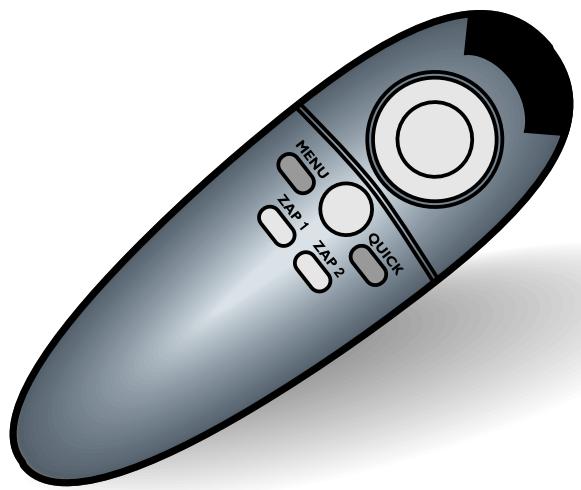

Figure 12: Télecommande DAVIS

La télécommande permet la commande interactive à distance de votre ordinateur en environnements Macintosh et Microsoft Windows. Elle est munie d'un clavier à effleurement unique en son genre, qui vous permit de commander votre ordinateur avec la plus grande capacité et fonctionne en tous points comme une souris normale.

La télécommande est très facile à utiliser. Outre le clavier à effleurement, elle ne comporte que les six touches suivantes :

Touchesituée sous la télécommande

Touche Bouton gauche de la souris

Petite touche grise

Interruption des actions (touché Bouton droit de la souris)

Menu

La touche Menu permet d'acceder aux fonctions de commande par menu de DAVIS. Pour vous déplacer entre les différentes options du menu, positionnez le curseur en forme de flèche en vous servant du clavier à effleurement et cliquez sur la touche Bouton gauche de la souris située sous la télécommande.

Si vous appuyez sur la touche Menu alors que vous estes en mode Menu, vous returnez en mode Normal.

Zap

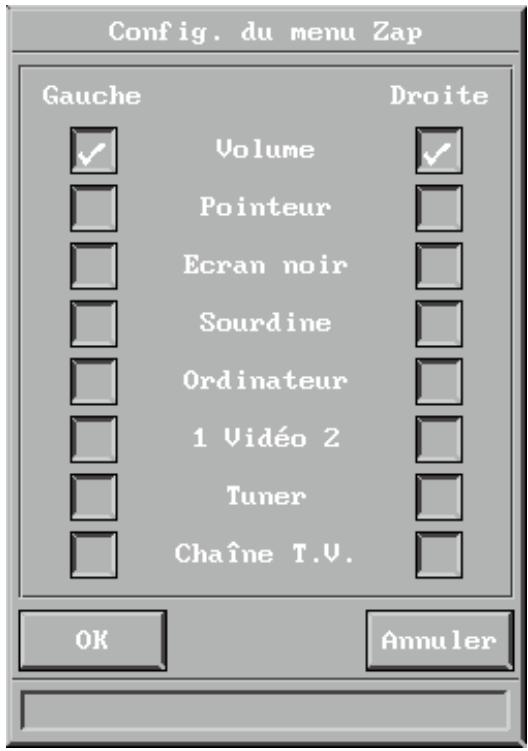

Vous pouvez affecter une fonction à chacune des deux touches Zap. Pour ce faire, Sélectionnez l'icone Zap dans le menu. Les touches Zap peuvent être programmées pour effectuer la même fonction, hausser/baisser le volume du son, par exemple. Reportez-vous à la section 7.2.5 pour une approche plus détaillée du menu Zap.

Raccourci

Appuyer sur la touche Raccourci vous permet de naviguer entre les fonctions que vous lui avez affectées. Reportez-vous à la section 7.2.4 pour savoir comment on affecte des fonctions à la touche Raccourci.

Figure 13: La souris à distanceCOMMUNIQUE avec le projector DAVIS via l'écran de projection.

6.3 Utilisation du clavier à effleurement du projector DAVIS

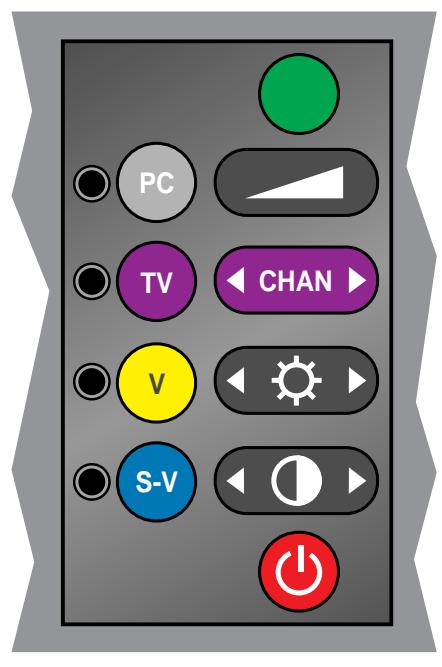

Figure 14a: Touches du clavier à effleurement du projector
DAVIS DL450 /
DAVIS DL S8

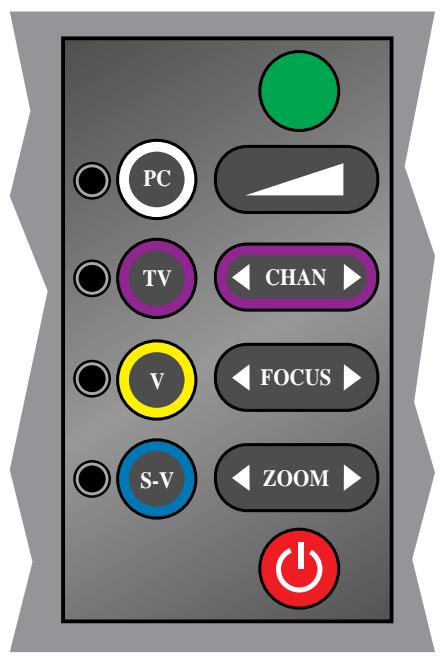

Figure 14b: Touches du clavier à effleurement du projector
DAVIS DLX650 /
DAVIS DL X10

Le clavier vous donne directement accès aux fonctions les plus importantes du projector DAVIS. Il s'avéré très pratique quand les piles de la télécommande commencent à s 用户 ou, tout simplement, quand vous avez oublé de vous munir de la télécommande. Les fonctions des touches sont les suivantes :

Source

Le projector DAVIS possède une touche directe pour chacune des quatre sources :

Fonction Texte/Couleur

Ordinateur (PC/Mac) (PC)
Téleviseur (T.V.)
Video composite (V)
S-vidéo (S-V)

La touche T.V. ne fonctionne que si un tuner T.V. est installé.

Volume (+/-)

La touche Volume commande la puissance du son quand le projector DAVIS est connecté à une source audio.

Chan (canal)

Cliqueur sur la flèche gauche/droite permet de naviguer entre les canaux de télévision préprogrammés, quand la source seLECTIONnée est T.V.

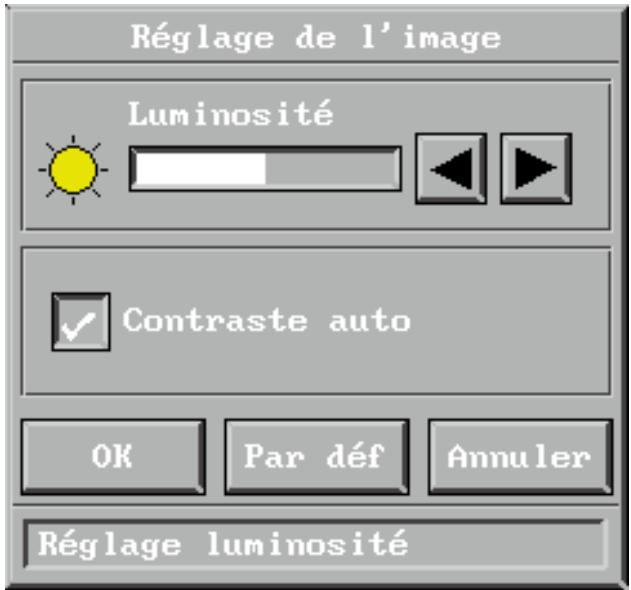

Luminosité

La touche Luminosité est utilisé pour régler la luminosité des indications numériques et de l'image.

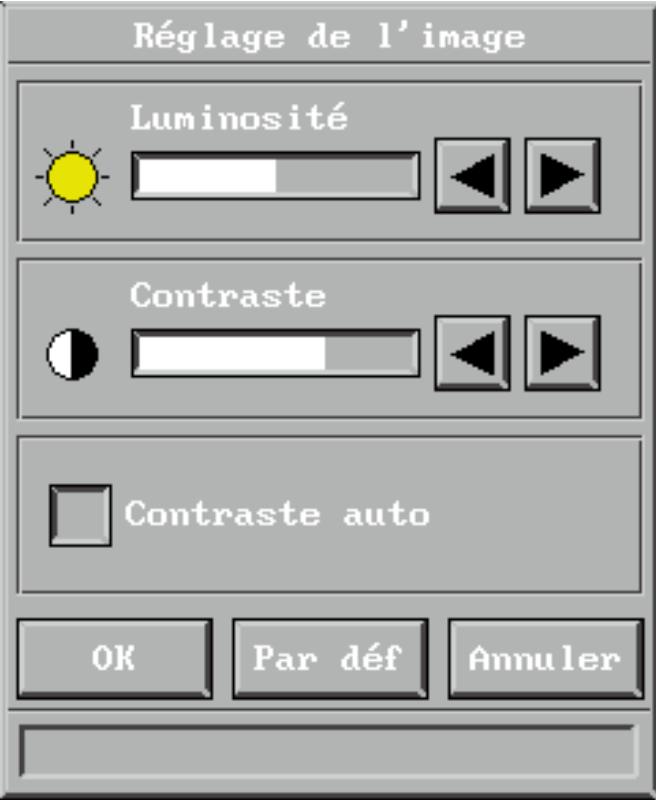

Contraste

La touche Contraste est utilisé pour régler le contraste des indications numériques et de l'image.

Veille

La touche Veille passé le projector DAVIS en mode Veille. L'ampoule s'éteint, les ventilateurs continu à fonctionner le temps de refroidir le projecteur puis s'arrêtent. Pour revenir en mode Normal, appuyez, soit une nouvelle fois sur la touche Veille, soit sur la touche Menu de la télécommande.

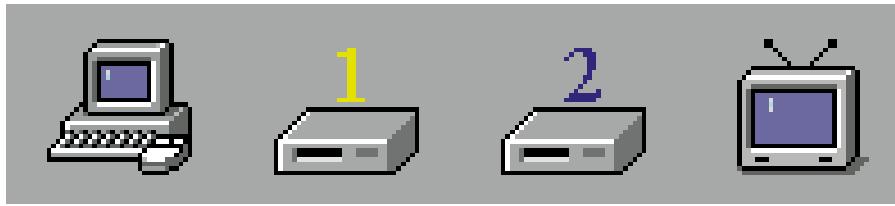

Configuration automatique

La touche de configuration automatique définit les paramètres optimaux du projecteur pour la source connectée. Pour procéder à des réglages manuels, utilisez les menus (voir section 7).

REMARQUE!

Il est impossible d'afficher le menu principal à l'écran sans la télécommande.

6.4 Réglage de la hauteur et de l'angle du projector DAVIS

Pour régler la hauteur et l'angle du projector DAVIS, il faut régler les quatre petits pieds qui se trouvent sous l'appareil.

REMARQUE!

L'angle du projector DAVIS ne doit jamais demeurer longtemps supérieur à 15^ , car cela réduirait la durée de vie de l'ampoule.

6.5 Réglage de la mise au point/du zoom

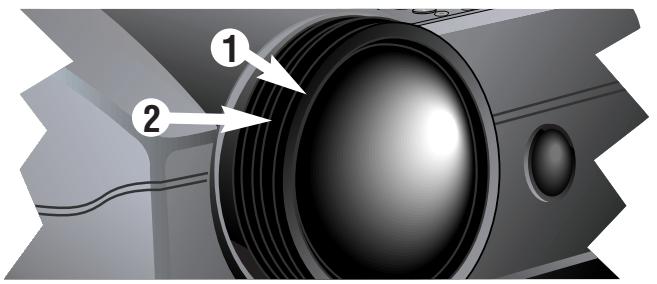

Pour régler la mise au point, tourner la partie extérieure de la lentille (1). Pour régler le zoom, tourner la partie interieure de la lentille (2).

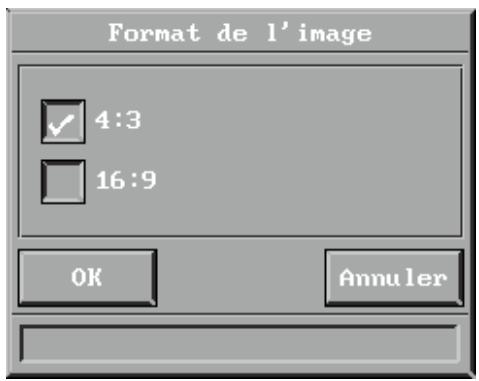

6.6 Réglage de la taille de l'écran (Model DL450)

Réglage de la taille de l'écran

Ce menu permet de régler la taille de l'écran.

7. Utilisation des menus

7.1 Menu principal

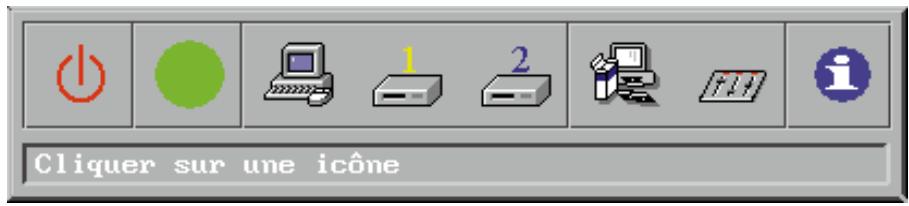

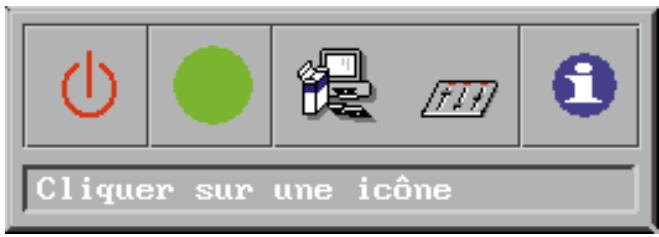

Menu principal

Menu avec option videoinstallée

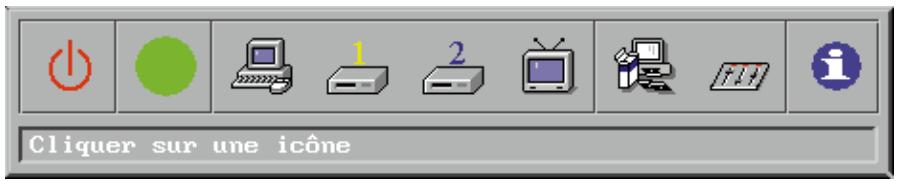

Menu avec options video et tuner T.V. installées

7.1.1 Menu principal

Le menu principal est composé de deux parties :

les icônes,
le texte d'aide.

Les iconônes

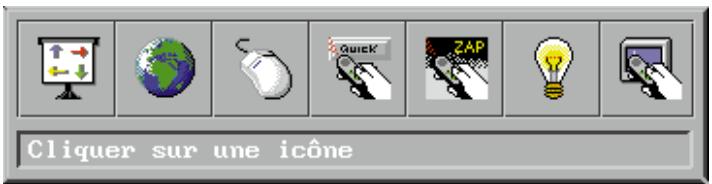

Les iconônes symbolisent une fonction et sont organisées par groupes de fonctions similaires. Cliquez sur une icône pour l'activer. Certaines iconônes ont une fonction directe, d'autres donnent accès à un sous-menu.

Le texte d'aide

Le déplacement du curseur sur une icône générale l'affichage d'une brève description de l'icône en question dans la zone de texte.

Veille

Cette fonction passé le projecteur en mode Veille.

Configuration automatique

La touche de configuration automatique définit automatiquement divers paramètres du projecteur:

positions horizontal et vertical,
horloge d'échantillonnage,
phase,
CHOIX entre les formats video disponibles et détéction automatique des formats NTSC/PAL.

On peut connecter quatre sources différentes au projector DAVIS: un ordinateur, deux sources video et un tuner T.V. (facultatif).

Pour selectionner la source désirée, il faut cliquer sur l'icone qui la représenté. Utilisez le clavier à effleurement de la souris à distance pour déplacer le pointeur jusqu'à l'icone de votre choix et appuyez sur la touche Bouton gauche de la souris située sous la télécommande.

Menu Configuration

Ce menu permet de définir les paramétres du projecteur qui sont rarement modifiés, tels que la langue, le type de souris ou l'orientation des images.

Panneau de commande

Ce menu vous permet de régler l'image et le son.

Faire disparaître le menu principal de l'écran

Pour faire disparaître le menu principal, appuyez sur la touche Menu de la télécommande interactive. Vous pouvez parvenir au même résultat en appuyant sur la touche Bouton droit de la souris, située sur la face supérieure de la télécommande. Cette touche sert également à annuler les actions effectuees quand on se trouve dans les menus.

Le menu principal disparaît de l'écran au bout de 40 secondes.

7.2 Menu Configuration

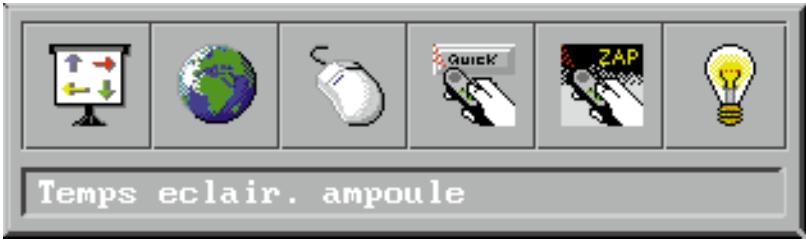

Menu Configuration

Le menu Configuration donne accès aux sous-menus suivants:

orientation de l'image,
langue,
type de souris,
affectation de fonctions à la touche Raccourci,
affection de fonctions à la touche Zap.
temps de fonctionnement total de l'ampoule

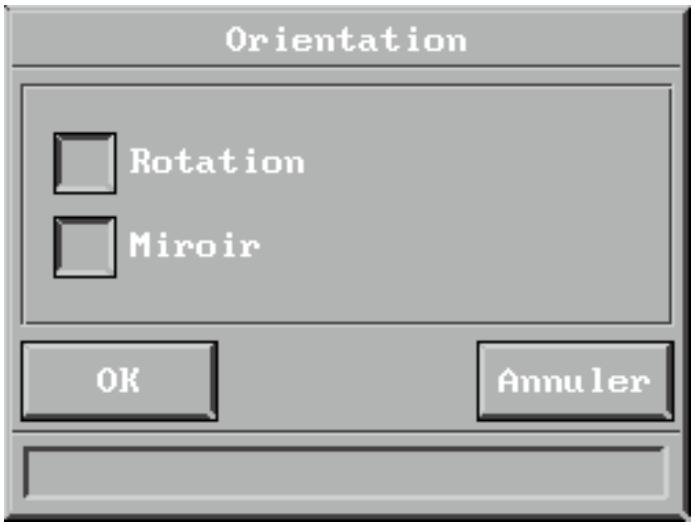

7.2.1 Orientation de l'image

Orientation de l'image

Le menu Orientation de l'imagne donne le choix entre les fonctions "Miroir" et "Rotation".

Normal

On se sert de Normal quand le projecteur est posé sur une table et projette une image sur un écran.

Miroir

On coche Miroir quand le projecteur projette l'image depuis l'arrière de l'écran.

Rotation

On coche Rotation quand le projecteur est monté au plafond et projette l'image par l'avant.

Rotation et Miroir

On coche Rotation et Miroir quand le projecteur est monté au plafond et projette l'image depuis l'arrière de l'écran.

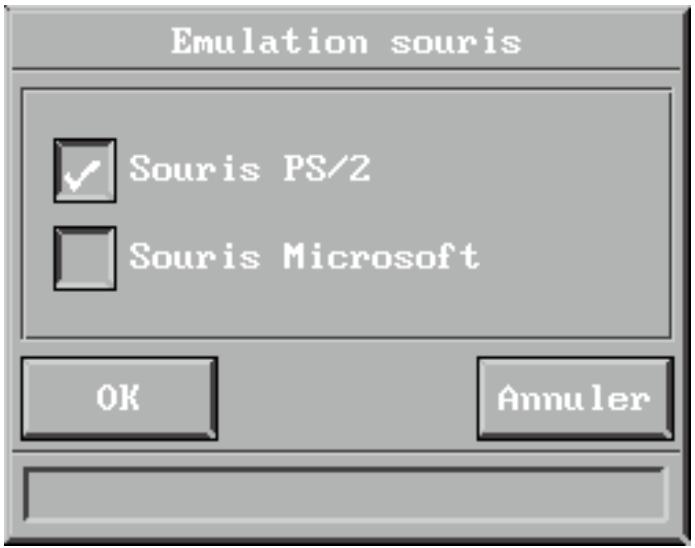

7.2.2 Type de souris

Sélection du type de souris

La connexion du cable de la souris génére automatiquement lechioix de la souris PC ou Mac. Si votre PC utilise une souris RS-232,CHOISSEZ "Souris Microsoft" dans ce menu. Si votre PC utilise une souris PS/2,choisissez "Souris PS/2". La souris selectionnee demeure active tant que vous ne modifiez pas votre choix. Le projector DAVIS est configuré en usine pour une souris PS/2.

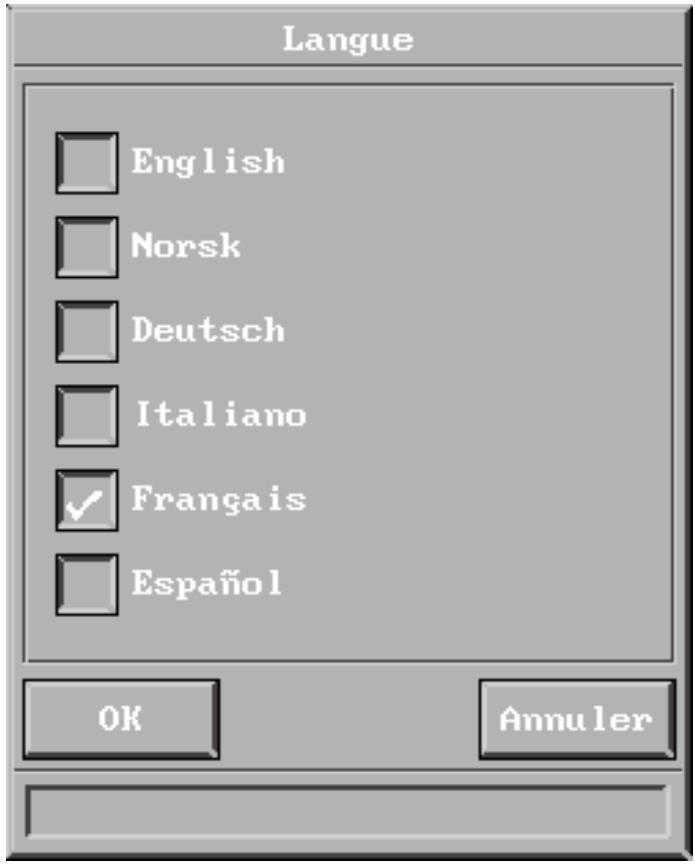

7.2.3 Langue

Sélection de la langue

Ce menu vous permet deCHOISIR parmi plusieurs langues : Anglais, Francais, Allemand, Italien, Espagnol et Norvégien.

Cochez la boîte en regard de la langue de votre choix. Cliquez sur OK. La fenêtre disparait, le menu principal et tous les sous-menus s'affichent dans la langue sélectionnée.

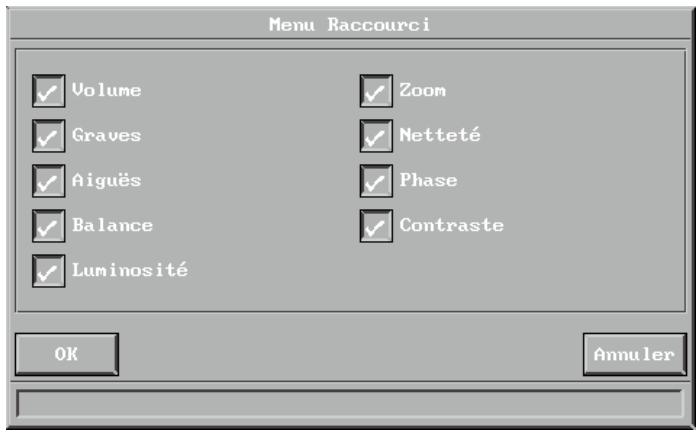

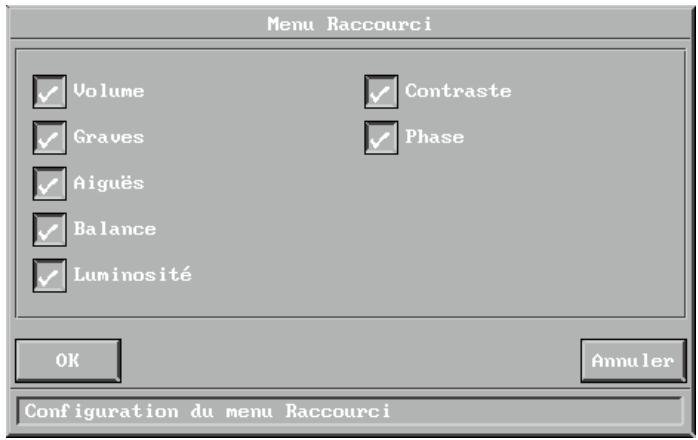

7.2.4 Menu Raccourci

Paramètres du menu Raccourci. (Model DL450 and S8)

Paramètres du menu Raccourci. (Model DLX650 and X10)

Le menu Raccourci permet d'affector des fonctions à la touche Raccourci de la télécommande. Appuyez sur la touche Raccourci pour naviguer entre les fonctions sélectionnées dans ce menu. Dans l'exemple illustré ci-dessus, la première pression sur la touche Raccourci active la fonction volume. Une barre de volume s'affiche en bas de l'image projetée, qui vous permit de monter ou de baisser le son. Pour agir sur la barre, il faut, soit appuyer sur le clavier à effleurement vers la droite ou vers la gauche, soit utiliser l'une des deux touches Zap de la télécommande. Pour valider votrechoix, appuyez sur la touche Bouton gauche de la souris. Pour revenir au volume d'origine, appuyez sur la touche Bouton droit de la souris.

Une nouvelle pression sur la touche Raccourci activera la fonction luminosité. Une barre de luminosité apparaitra en bas de l'image. Lorsque vous aurez activé l'ensemble des fonctions sélectionnées, le menu disparaître de l'écran.

7.2.5 Menu Zap

Menu Zap

Le menu Zap sert à affecter des fonctions aux touches Zap de la télécommande. Il se présente sous la forme de deux colonnes de boîtes à cocher : la colonne de gauche affecte les fonctions à la touche de Zap 1 et la colonne de droite affecte les fonctions à la touche de Zap 2.

Volume (+/-)

Commande le son de la source active.

Tuner T.V.

Commande l'affection des canaux T.V. préprogrammés. Si la source installée et Sélectionnée est un tuner T.V., vous pouvez sélectionner les canaux T.V. à l'aide des touches Zap.

Pointeur

Active la fonction pointeur du projecteur. La première pression active le pointeur, la seconde le désactive.

Ecran noir

Active le mode Ecran noir par pression sur la touche Zap. La première pression active ce mode, la seconde le désactive.

Sourdine

Coupe le son. La première pression coupe le son, la seconde le restitue.

Ordinateur

Déclaré l'ordinateur comme source.

Vidéo

Sélectionne la source video. Cette fonction peut être affectée aux deux touches Zap (entree video 1 ou 2).

Tuner

Déclare le tuner T.V. comme source.

7.2.6 Châines de télévision

Ce menu ne s'affiche que si le tuner TV est installé et qu'il est besoin comme source. Pour activer le menu des chaînes de télévision, il suffit alors d'appuyer sur l'icone "chaînes de télévision".

Le menu Châines de télévision comporte deux volets:

la recherche automatique des chaînes,
l'attribution d'un numero de chaîne aux nouveaux canaux.

Recherche automatique des chaînes

Cette fonction sélectionne toutes les chaînes de télévisions émettant un signal (60 chaînes maximum), qui sont symbolisées par une icône représentant un téléviseur.

Attribution d'un numéro de chaine aux nouveaux canaux

On peut préprogrammer 30 canaux.

Lorsque l'on clique sur le bouton Rechercher, le système se lance à la recherche de tous les canaux T.V. disponibles. Une icône en forme de téléviseur indique qu'un canal a été trouvez.

Pour affecter un canal à une chaine:

1. Sélectionnez un canal dans le menu de recherche automatique en cliquant sur l'icone en forme de télévisueur correspondant la chaine désirée ;
2. le canal T.V. est activé ;
3. Sélectionnez la chaîne que vous souhaitez placer sur ce canal ;
4. Le symbole TV apparaitra et deviendra lumineux après selection de ce programme, puis redeviendra vert pour indiquer que la chaine a ete programmée.

Pour une recherche manuelle deschains, utilisez les flèches situées en bas à droite. La chaine peut être programmée en selectionnant simplement une option de programme inutilisée.

Pour supprimer un programme:

1. Sélectionnez une chaîne disponible dans le menu de recherche automatique en cliquant sur une icône exemplé du symbole TV. L'icône deviendra lumineuse.
2. Sélectionnez le programme que vous poulez supprimer.
3. Le symbole TV sera supprimé de la sélection de programme.

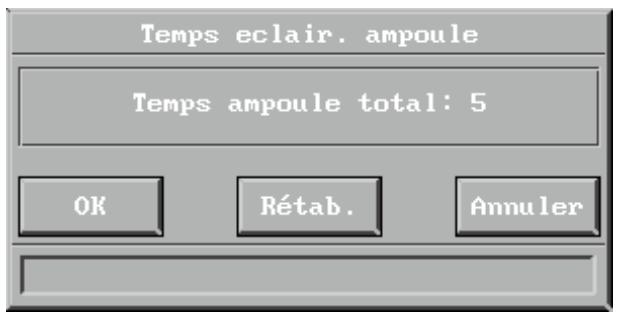

7.2.7 Affichage du temps de fonctionnement total de l'ampoule

Affichage du temps de fonctionnement total de l'ampoule

Cette fenêtre visualise le temps total de fonctionnement de l'ampoule. Elle permet également de remettre à zéro le temps de fonctionnement de l'ampoule après remplacement, et de programmer la longévité de l'ampoule.

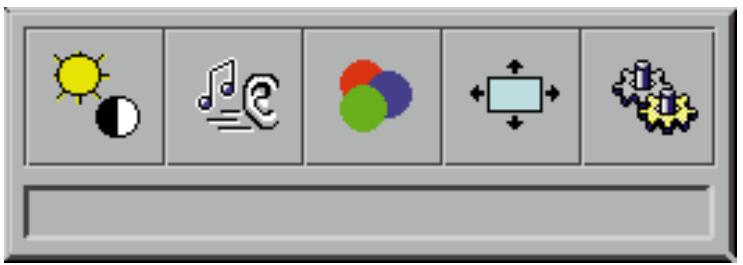

7.3 Menu Panneau de commande

Menu Panneau de commande

Le Panneau de commande donne accès aux menus de réglage de l'image et du son.

Les iconônes "Position de l'image" et "Réglage de la synchronisation" ne sont visibles que si la source PC est active.

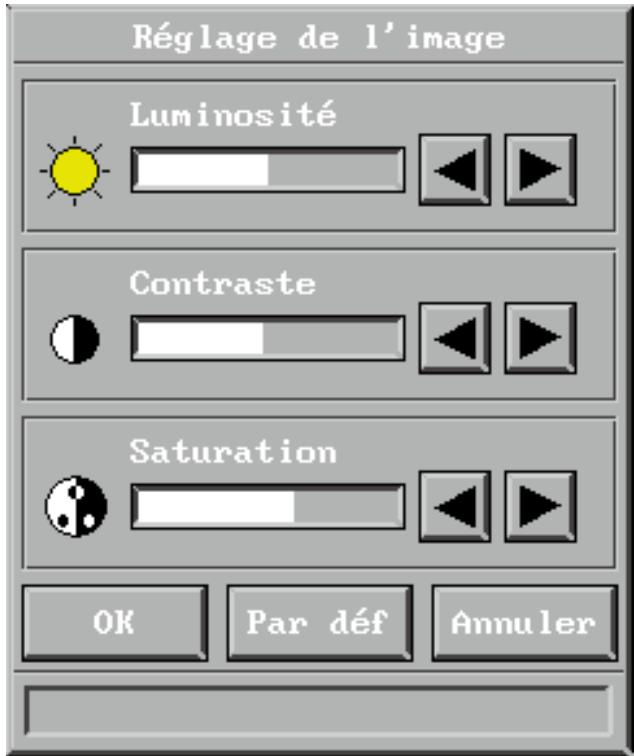

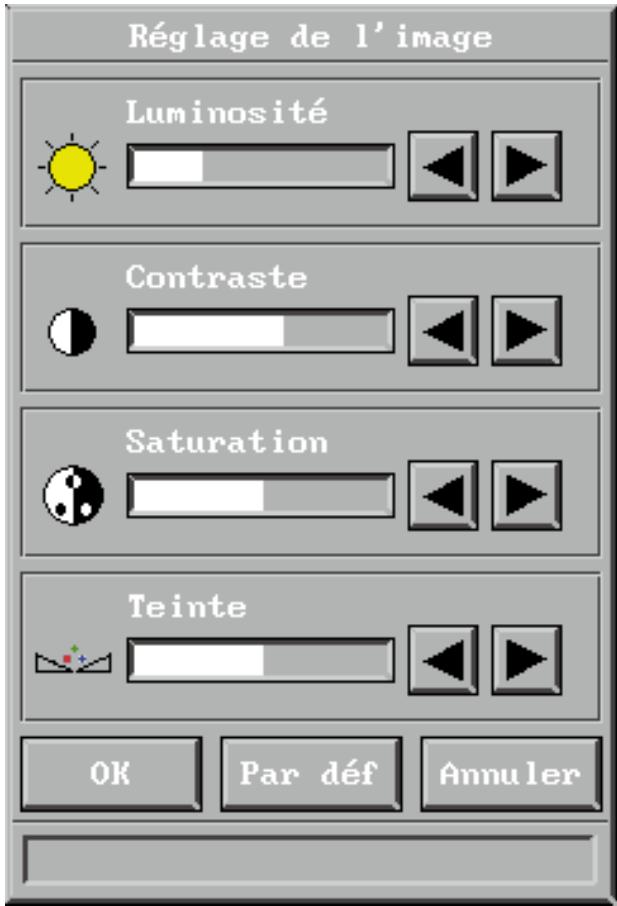

7.3.1 Réglage de l'image

Sélectionnez le menu Réglage de l'image pour régler la luminosité, la saturation et la teinte.

Si le PC est sélectionné comme source et que le contraste automatique est indiqué, seul le réglage de la luminosité sera possible.

Quand la source selectionnée est le PC, seule la luminosité / contraste est disponible.

Quand la vente PAL/SECAM est la source seLECTIONnée, la luminosité, le contraste et la saturation sont disponibles.

Toutes les options sont disponibles avec la vente NTSC.

Cliquez sur OK pour quitter en sauvégardant les changements ou sur Annuler pour quitter sans sauvégarder.

Cliqueur Par défaut restaure les paramètres d'usine.

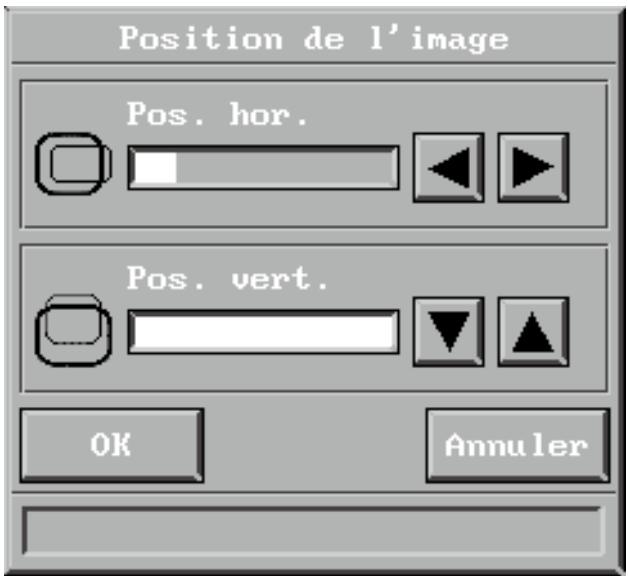

7.3.2 Position de l'image

Position de l'image

Les deux barres coulissantes permettent de régler la position verticale et horizontale de l'image sur l'écran.

Cliquez sur OK pour quitter en sauvégardant les changements ou sur Annuler pour quitter sans sauvégarder.

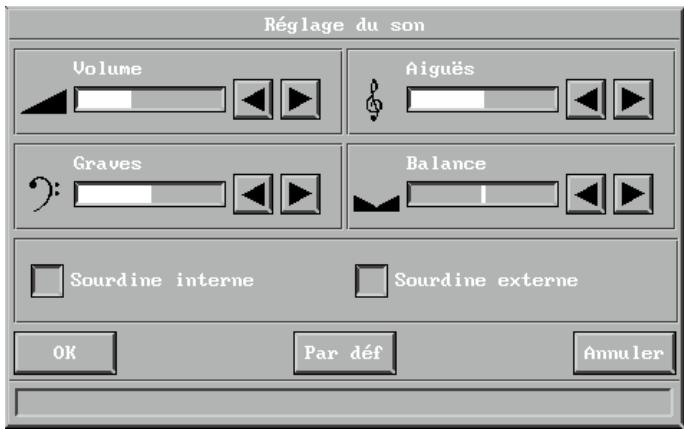

7.3.3 Réglage du son

Réglage du son

Sélectionnez cette fonction lorsqu'un signal audio est connecté, soit à la connexion "Audio in" (entrefée audio) du projector DAVIS, soit par un cable EVC. Utilisez les quatre barres coulissantes pour régler le volume, les basses, les aiguës et la balance jusqu'à ce que le son vous convienne.

Cochez Sourdine interne pourmettre en sourdine les haut-parleur internes. Cochez Sourdine externe pourmettre en sourdine la sortie audio externe.

Cliquez sur OK pour quitter en sauvégardant les changements ou sur Annuler pour quitter sans sauvégarder.

Sélectionnez Par défaut pour restaurer les paramètres d'usine.

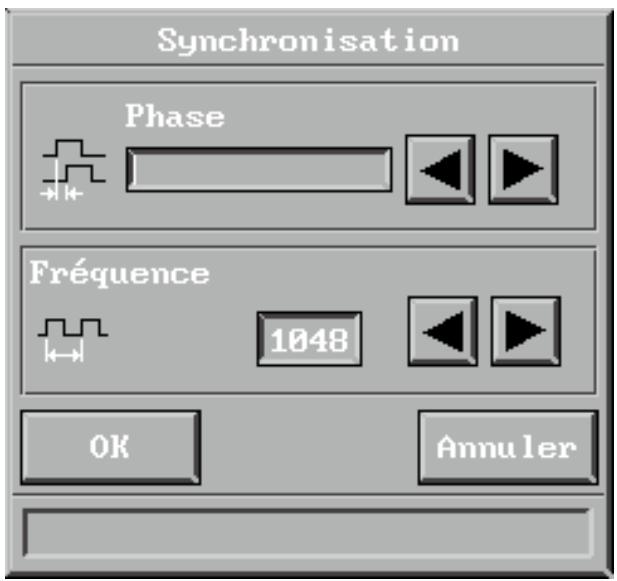

7.3.4 Réglage de la synchronisation

Réglage de la synchronisation

Si l'ordinateur est la source sélectionnée, on peut régler la synchronisation en ajustant les paramètres Phase et Fréquence. La synchronisation est déterminée par la fonction de configuration automatique. En principe, chaque réglage manuel de la synchronisation ne devrait être nécessaire.

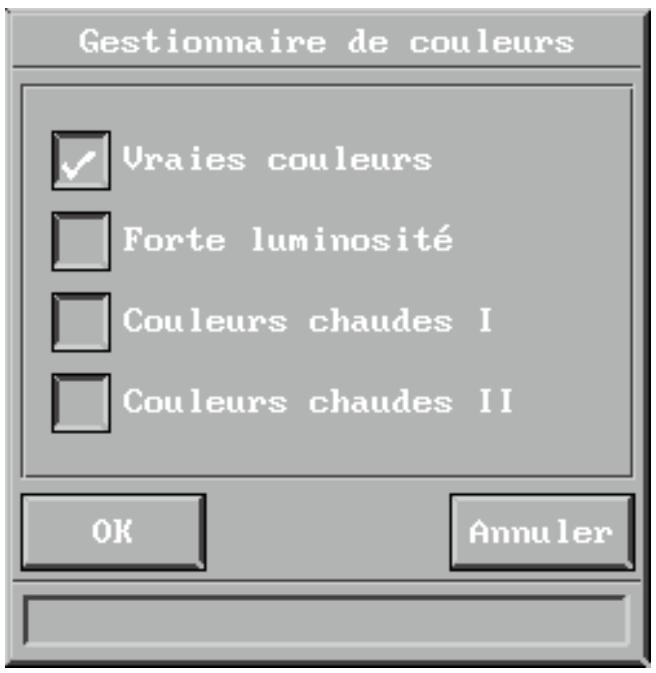

7.3.5 Gestionnaire de couleurs

Paramètres de couleurs

La fonction du gestionnaire de couleurs est de vous permettre d'obtenir des performances optimes de votre projector DAVIS, quelles que soient les conditions de lumière ambiente.

Le menu du gestionnaire de couleurs vous permet de désirir entre quatre paramètres de couleurs prédéfinis.

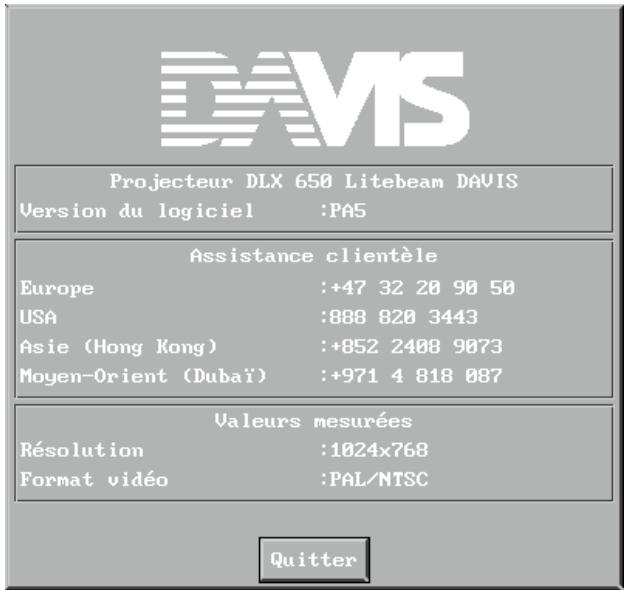

7.4 Informations produit

Informations produit

Cliquez sur l'icone Informations produit pour obtenir des informations sur le produit et sur la société.

Cliquez sur Quitter pour sortir de ce menu.

8. Maintenance

Tout travail de maintenance doit être effectué par du personnel DAVIS autorisé. Contactez votre revendeur DAVIS pour tout ce qui concerne la maintenance.

La durée de vie de l'ampoule DAVIS projector est en原則 de 2000 heures. Si, par extraordinaire, vous deviez la changer, la marche à suivre détaillée se trouve dans le kit d'ampoule de rechange.

9. Dépannage

Aucune image n'apparait à l'écran

Causes possibles et solutions:

1. Le projector DAVIS est en mode Veille. Si c'est effectivement le cas, un voyant rouge est allumé à côté de la touche Veille. Appuyez sur la touche Veille ou sur la touche Menu de la télécommande.
2. L'ampoule ne fonctionne pas. Vérifiez le voirant du panneau de commande. S'il est orange, c'est que l'ampoule ne fonctionne pas. Contactez votre revendeur Davis.
3. Le produit est en mode Ecran noir. Appuyez sur les touches de Zap de la télécommande.
4. La luminosité est trop faible. Réglez la luminosité jusqu'à ce que l'image vous convienne.
5. Le PC est en mode économique d'énergie ou sa sauvé-garde d'écran est activée. Sortez du mode économique d'énergie et mettez fin à la sauvégarde d'écran du PC.

6. L'image apparait sur l'écran du portable et non sur le projecteur. Activez le port externe du portable en appuyant sur la combinaison de touches appropriée pour votre ordinateur.

7. Le projector DAVIS n'est pas branché. Vérifiez que le cable d'alimentation est connecté au projecteur et à la prise murale.

Aucune source n'est détectée (le logo "Digital by Design" apparait)

Causes possibles et solutions:

1. L'ordinateur est eteint. Mettez-le sous tension.
2. Le projector DAVIS n'est pas sous tension. Vérifie l'interrupteur MARCHE/ARRET qui se trouve à l'arrête.
3. Les cables ne sont pas connectés convenablement. Vérifiez toutes les connexions.
4. La prise murale ne fournit pas d'électricité. Vérifiez si la prise murale fonctionne correctement. REMARQUE! Quand toutes les connexions au secteur sont correctes, un voyant vert s'allume sur le panneau de commande.
5. Portables de type "notebook": il est possible qu'il faille activer le port RVB externe manuellement. Consultez le manuel de l'appareil pour vérifier son mode de fonctionnement.

L'image est mauvaise (parasites)

Causes possibles et solutions:

1. La configuration automatique de l'image n'est pas activée. Lancez-la en appuyant sur la touche verte du clavier à effleurement ou enCHOISIGANT Configuration automatique dans le menu.
2. Les paramètres de synchronisation du PC ne sont pas optimaux.

La télécommande répond mal

Causes possibles et solutions:

1. Vérifiez que rien n'obstrue le récepteur IR situé à l'avant du projector DAVIS.
2. Assurez-vous que la télécommande est dirigée vers l'écran.
3. Assurez-vous que vous n'êtes pas éloigné de plus de 10 m du projecteur.
4. Les piles sont peut-être usées. Changez-les.
5. Il se peut que des parasites électromagnétiques ou optiques interférènt avec la télécommande. Eteignez les tubes fluorescents, coupez les téléphones mobiles, etc., qui se trouvent à proximé du projecteur.

10. “Garantie limitée”, “Déclaration FCC” et “Propriété industrielle et commerciale

Garantie limitée

Sauf indication contraire, la société DAVIS A/S garantit au premier utilisateur final (« le Client ») acheteur d'un projector DAVIS auprès d'un revendeur que son produit est exempt de vices matériels ou de defaults de fabrication pendant la période de garantie, sous réserve d'une utilisation normale. La période de garantie est de douze (12) mois à compter de la date d'achat par le Client du projector DAVIS chez un revendeur.

Pendant la période de garantie, la société DAVIS A/S répackera ou remplacera, à son gré et selon sa propre appréciation, toute piece défectueuse et poursra même remplaçer le projector DAVIS dans son intégralité sans aucun frais pour le Client. Toutefois, le Client prendra à sa charge tous les coûts d'expédition et d'assurance généres par le renvoi du projector DAVIS au Client, si DAVIS A/S estime que le produit ne nécessitate aucun remplacement ou travail de réparation. La présente garantie limitée ne couvre pas l'ampoule du projector DAVIS. Elle ne couvre pas non plus tout produit DAVIS A/S qui aurait été endommagé suite à un accident, une mauvaise utilisation ou un usage abusif. Elle ne couvre pas davantage l'utilisation de pieces n'avant pas été fabriquées ou vendues par DAVIS A/S aux fins de modification non autorisée du projector DAVIS ou d'entretien réalisé par du personnel non agréé. La présente garantie limitée ne s'étend qu'au Client ; elle n'est ni transférable, ni applicable à un tiers ou à un autre utilisateur, y compris toute personne faisant l'achat d'un projector DAVIS d'occasion. Toute personne faisant valoris ses droits en vertu de la présente garantie limitée devra être en mesure d'établier la date d'achat du projector DAVIS et de prouver à DAVIS A/S que ce produit a été acheté neuf.

Autres limitations de garantie et de responsabilité

La présente garantie constitue la seule et unique garantie consentie par DAVIS A/S, qui n'accorde aucune garantie explicite ou implicite, y compris, sans toutefois s'y limiter, les garanties de qualite marchande et d'aptitude à une utilisation particuliere du produit. Sans limiter la portee generale de ce qui precede, toute description du projector DAVIS ne vise qu'à son identification, ne peut constituer la base d'une quelconqueNEGociation commerciale et ne garantit pas que le produit vendu sera conforme à ladite description. L'utilisation d'échantillons ou de modèles n'a qu'un but explicatif, ne peut constituer la base d'unequelconqueNEGociation commerciale et ne doit pas'être interprétée comme garantissant que le projector DAVIS sera conforme à l'échantillon ou au modele.

Aucune affirmation concernant un fait particulier ni aucune promesse faite par DAVIS A/S ne constitue la garantie que le projector DAVIS sera conforme à cette affirmation ou à cette promesse. La société DAVIS A/S ne garantit en aucune manière que le produit ne peut pas faire l'objet d'une plainte pour contrefacon en matière de brevets et de propriété industrielle ou pour infraction aux droits d'auteur. La presente garantie limitée sera le seul recours possible. La société DAVIS A/S ne peut être tenue pour responsable envers un Client ou tout autre tiers de tout préjudice de caractère fortuit, indirect ou particulier, ou en cas de manque à gagner. La responsabilité de la société DAVIS A/S ou le recours du client en dommages-intérêts contre DAVIS A/S ne pourrait enaucun cas être supérieurs au coût du projector DAVIS.

Procedure de réclamation

Toute question ou réclamation concernant le projector DAVIS devra être adressée au personnel compétent de DAVIS A/S. Le projector DAVIS ne pourra enaucun cas être renvoyé sans autorisation préalable de DAVIS A/S ou de son personnel compétent en la matière. Tout dommage, défectuosiè, perte, non conformité ou tout autre problème concernant le projector DAVIS pouvant être décelés lors du contrôle de livreaison, doit être notifies au transporter et communiqués par écrit à DAVIS A/S à l'adresse suivante :

DAVIS A/S

BP 380, N-3001 Drammen, NORVEGE

au plus vite et dans tous les cas trente (30) jours au plus tard après la livraison. En cas de réclamation de cette nature, il sera rapidement convenu d'un contrôle avec DAVIS A/S ou son personnel compétent et, le cas échéant, avec des représentants du transporteur. Toute autre réclamation ou action concernant l'état ou la conformité du projector DAVIS ou toute autre considération relative au projector DAVIS doit être adressée dans les plus brefs déliés et par écrit à la société DAVIS A/S lors de la découverte et au plus tard avant l'expiration de la période de garantie. Toute piece du projector DAVIS faisant l'objet d'une réclamation devra être mise de côté et protégée, ne plus faire l'objet d'aucun traitement ni d'aucune utilisation, et ce jusqu'à ce que la société DAVIS A/S ou son personnel compétent puisse la contrôle et conseiller le Client quant à l'éventuelle suite à donner. Toute réclamation non adressée en temps utile par écrit rendra nulle toute action en dommages-intérêts.

Support technique

Sans etre toutefois tenus de le faire, DAVIS A/S ou son personnel competent en la matière peuvent fournir au Client des conseils techniques quant a l'utilisation du projector DAVIS. L'assistance ou les conseils seront fournis aux risques et périls du Client. DAVIS A/S ne pourra enaucun cas etre tenu pour responsable des conseils fournis ou de l'assistance apportee ou encore des conséquences en résultat.

Déclaration FCC

Le projector DAVIS a subi des essais qui ont montré qu'il satisfait aux limites définies pour les apparèils numériques de classe A, conformément à la section 15 de la réglementation FCC. Ces limites ont pour but d'assurer une protection raisonnable contre toute interférence généante dans un environnement professionnel. Le projector DAVIS génére, utilise et peut émettre des fréquences radio. S'il n'est pas installé et utilisé selon les instructions, il peut provoquer des interférences dans les communications radio. L'utilisation du projector DAVIS en zone résidentielle est susceptible de provoquer des interférences génantes, auquel cas l'utilisateur devra corriger le problème à ses propres frais.

Propriété industrielle

DAVIS et projector DAVIS sont des marques déposées de DAVIS AS. DLPTM et DMD sont des marques déposées de Texas Instrument Inc. IBM est une marque déposée de International Business Machines Corporation. Apple Macintosh et Apple Powerbook sont des marques déposées de Apple Computer Inc. Les autres marques appartiennent à leurs propriétaires respectifs. Les brevets norvégiens et étrangers sont en cours.

© Copyright 1997 DAVIS A/S. Tous droits réservés. Spécifications susceptibles de modification sans préavis

AVANT DE COMMENCER 2

1.1 Codes couleurs pour simplifier l'installation et l'utilisation 2
1.2 Accessoires 3
1.2.1 Accessoires pour ordinateurs PC/Mac externes 3
1.2.2 Accessoires video 3
1.2.3Autres cables/accessoires 3
1.2.4 Câbles et accessoires en option 3
1.3 Installation des piles dans la télécommande........5

Sommaire

4.1 Utilisation de haut-parleurs externes 11

Sommaire

UTILISATION DU PROJECTOR DAVIS. 14

6.1 Modes de fonctionnement du projector DAVIS............14
6.2 La télécommande DAVIS 15
6.3 Utilisation du clavier à effleurement du projector DAVIS
6.4 Réglage de la hauteur et de l'angle du projector DAVIS 18
6.5 Réglage de la mise au point/du zoom 19
6.6 Réglage de la taille de l'écran (Model DL450) 19

UTILISATION DES MENUS 19

7.1 Menu principal 19
7.1.1 Menu principal 20
7.2 Menu Configuration 22
7.2.1 Orientation de l'image 22
7.2.2 Type de souris 23
7.2.3 Langue 24
7.2.4 Menu Raccourci 25
7.2.5 Menu Zap. 26
7.2.6 Châines de télévision 27
7.2.7 Affichage du temps de fonctionnement total de l'ampoule 29
7.3 Menu Panneau de commande 29
7.3.1 Réglage de l'image 30
7.3.2 Position de l'image 32
7.3.3 Réglage du son 32
7.3.4 Réglage de la synchronisation 33
7.3.5 Gestionnaire de couleurs 33
7.4 Informations produit 34
