| Type de produit | Projecteur multimédia |
| Marque | DAVIS |
| Modèle | Litebeam DL-450 |
| Résolution native | SVGA (800 × 600 pixels) |
| Luminosité | Environ 1000 lumens ANSI |
| Contraste | 400:1 typique |
| Durée de vie de l'ampoule | 2000 heures |
| Alimentation | Secteur 100-240 V CA, 50/60 Hz |
| Poids | Environ 5,5 kg |
| Dimensions (L × P × H) | Environ 350 × 280 × 140 mm |
| Connectivité | VGA, composite, S-Vidéo, audio stéréo, RS-232, PS/2, USB (adaptateur), tuner TV optionnel |
| Fonctions principales | Plug & Play, télécommande interactive, zoom, mise au point, correction trapèze, gestionnaire de couleurs, modes d'image multiples |
| Modes de fonctionnement | Veille, Normal, Raccourci, Menu, Pointeur, Écran noir |
| Entretien et nettoyage | Nettoyer l'extérieur avec un chiffon doux et sec. Ne pas utiliser de produits chimiques. Confier toute maintenance interne à un technicien agréé DAVIS. |
| Sécurité | Ne pas ouvrir le boîtier, risquer de choc électrique. Utiliser uniquement l'ampoule de rechange recommandée. Veiller à une ventilation adéquate. |
| Pièces détachées et réparabilité | Ampoule de rechange disponible (réf. DL450). Câbles et télécommande en option. Réparation par un centre agréé DAVIS. |
| Informations générales | Garantie 12 mois. Marquage FCC classe A. Fabriqué par DAVIS A/S, Norvège. |
FOIRE AUX QUESTIONS - DL-450 DAVIS
Questions des utilisateurs sur DL-450 DAVIS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Projecteur au format PDF gratuitement ! Retrouvez votre notice DL-450 - DAVIS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DL-450 de la marque DAVIS.
MODE D'EMPLOI DL-450 DAVIS
- Avant de commencer 2
- Informations importantes 5
- Connexion du projecteur Litebeam DL 450 DAVIS à un ordinateur.....................6
- Connexion d'une source vidéo au projecteur Litebeam DL 450 DAVIS.....10
- Connexion d'une source TV au projecteur Litebeam DL 450 DAVIS 12
- Utilisation du projecteur Litebeam DL 450 DAVIS 14
- Utilisation des menus 19
- Maintenance 32
- Dépannage 33 "Garantie limitée", "Déclaration FCC" et Propriété industrielle et commerciale" 35

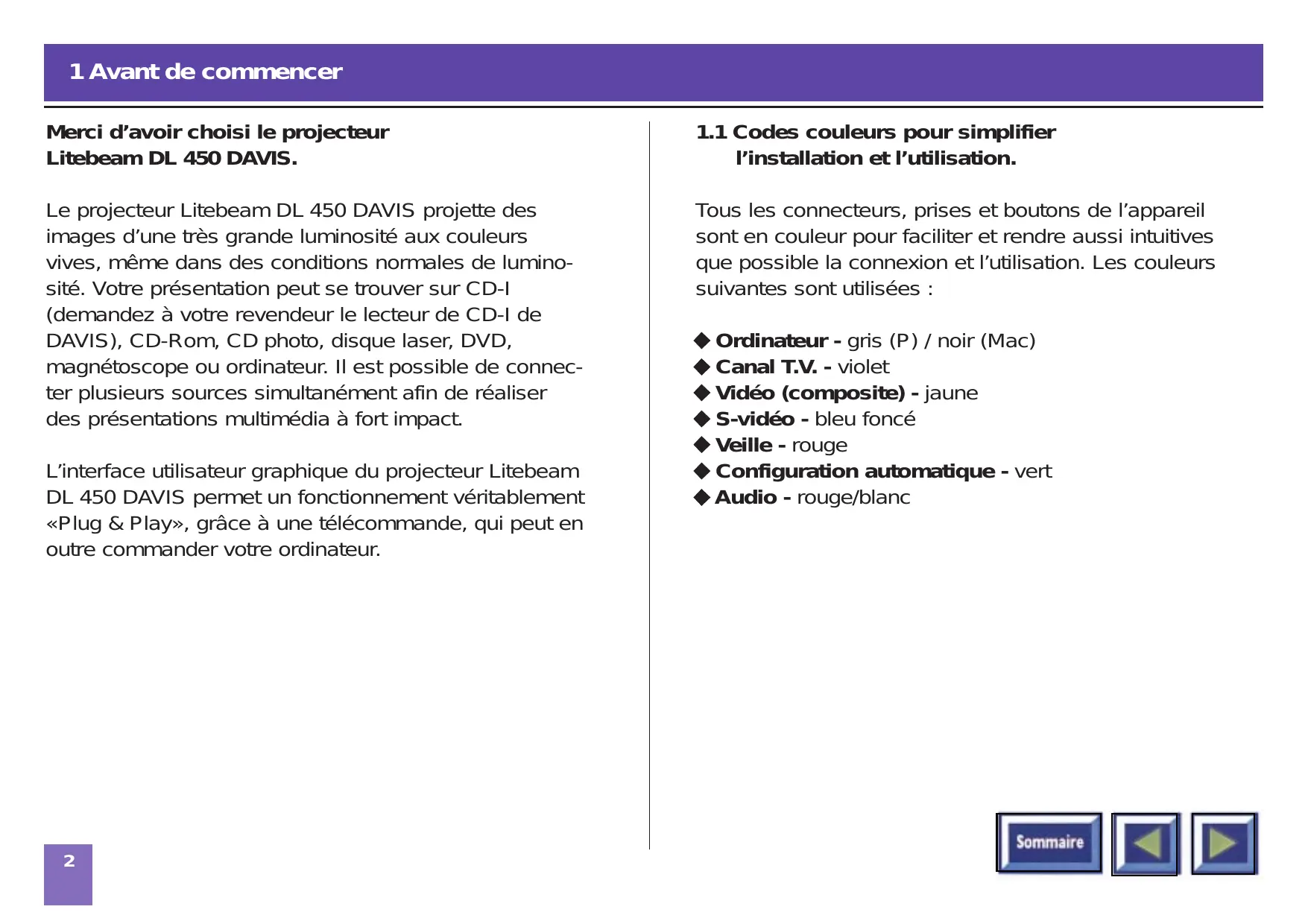

1 Avant de commencer
Le projecteur Litebeam DL 450 DAVIS projette des images d'une très grande luminosité aux couleurs vives, même dans des conditions normales de luminosité. Your presentation peut se trouver sur CD-I (demandez à votre revendeur le lecteur de CD-I de DAVIS), CD-Rom, CD photo, disque laser, DVD, magnétoscope ou ordinateur. Il est possible de connecter plusieurs sources simultanément afin de réaliser des presentations multimédia à fort impact.
L'interface utilisateur graphique du projecteur Litebeam DL 450 DAVIS permet un fonctionnement véritablement «Plug & Play», grâce à une télécommande, qui peut en outre commander votre ordinateur.
1.1 Codes couleurs pour simplifier l'installation et l'utilisation.
Tous les connecteurs, prises et boutons de l'appareil sont en couleur pour faciliter et rendre aussi intuitives que possible la connexion et l'utilisation. Les couleurs suivantes sont utilisées :
Ordinateur - gris (P) / noir (Mac) Canal T. V. - violet Video (composite) - jaune S-video - bleu foncé Veille - rouge Configuration automatique - vert Audio - rouge/blanc
1.2 Accessoires
Prenez quelques minutes pour vérifier que votre projeteur DAVIS est bien complet :
1.2.1 Accessoires vidéo
Câble Super-vision Câble vidéo composite Câble audio
1.2.2 Accessoires pour ordinateurs pc/mac externes
Câble ordinateur (Enhances Video Connector (EVC), mâle aux deux extrémités, 3 mètres) (Option) Câble audio PC/Mac (jack sté reproduction 0,8 mètre) (Option) Adaptateur PC (Option) Câble RS-232 pour souris (PC) (Option) Câble PS/2 pour souris (PC) (Option) Adaptateur Mac (Option) Câble pour souris ADB (Apple Desktop Bus) pour Mac (Option)
1.2.3 Autres câbles/accessoires

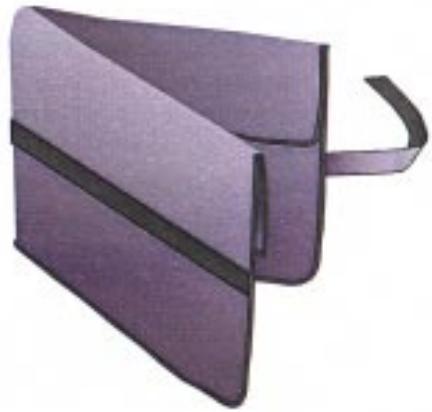

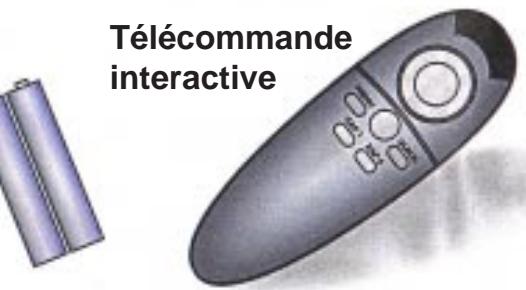

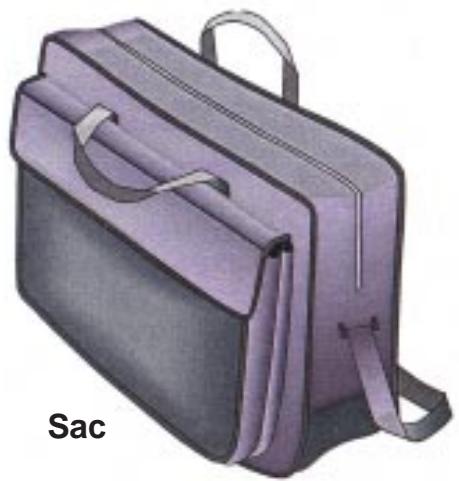

Sac à deux poches Câble d'alimentation, 4 metres Télécommande avec piles (type AAA/LR03)
1.2.4 Câbles et accessoires en option

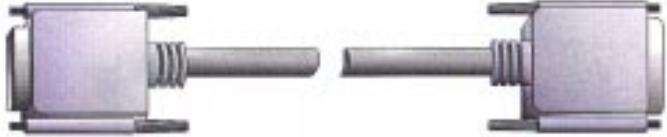

Câble EVC, 10-15 mètres Kit de montage au plafond
Piles
Kit de câbles
Câble Super-video
Câble vidéo composite

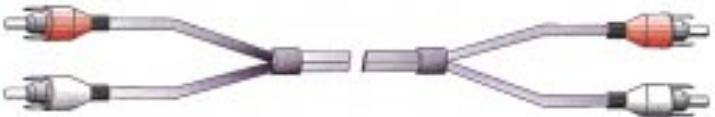

Câble audio
EUR, US, UK Câble d'alimentation, 4 mètres
Câble EVC (Option)

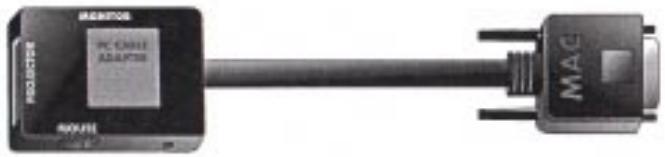

Option Adaptateur Mac
Option Câble de souris ADB pour Macintosh Option

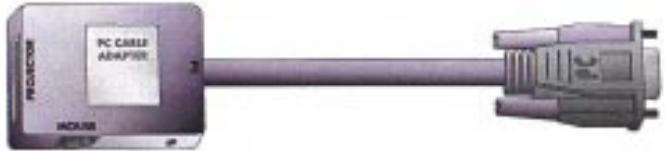

Câble du jack stéreo Adaptateur PC (Option)
Câble de souris RS-232 pour PC
Option Disquette

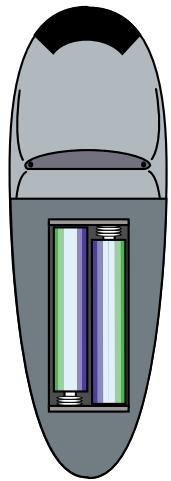

La Figure 2 montre la télécommande après qu'on ait retiré le couvercle du logement des piles. Retirez le couvercle du logement des piles en le faisant glisser et insérez les piles en respectant la polarité + -. Remettez le couvercle en place.
Figure 2 : Installation des piles dans la télécommande
2. Informations importantes
La carte de garantie ou la copie de la facture constituent votre preuve d'achat. N'oubliez pas de retourner la carte de garantie pour bénéficier du service auquel elle vous donne droit.
Si vous ne retournez pas la carte, vous risquez de perdre la garantie.
REMARQUE! Veillez à ne pas malmener l'appareil pendant le transport.
Avertissement!
Il peut être dangereux d'ouvrir ou de bricoler le Projecteur Litebeam DL 450 DAVIS. Pour changer l'ampoule, reportez-vous aux instructions jointes à l'ampoule de remplacement. Ne confiez la maintenance qu'à du personnel/agréé DAVIS. Contactez votre revendeur pour toutes questions concernant l'entretien ou la maintenance.
La procédure de connexion du projecteur litebeam DL 450 DAVIS est la même pour tous les types d'ordinateurs.
- Vérifiez que l'ordinateur, l'écran et le projecteur Litebeam DL 450 DAVIS sont hors tension.
- Repérez le connecteur de sortie RVB à l'arrière de votre ordinateur (c'est là que vous connectez l'écran à l'ordinateur).
- Connectez l'ordinateur au projecteur Litebeam DL 450 DAVIS à l'aide du câble EVC et de l'adaptateur correspondant à l'ordinateur que vous utilisez. Voir Figures 3 et 4.
- Si vous souhaitez projeter l'image sur l'écran de votre ordinateur de bureau, connectez le cable de l'écran à l'adaptateur. Voir Figures 5 et 6.
- Si vous souhaitez commander ordinateur à l'aide de la télécommande, connectez le cable de votre souris au boîtier de l'adaptateur. Voir Figures 7 et 8. Lorsque votre ordinateur est connecté au projecteur Litebeam DL 450 DAVIS par le cable EVC (le connecteur EVC se trouvant sur l'ordinateur), la télécommande fonctionne comme la souris normale de votre PC ou de votre Mac.
- Si vous souhaitez utiliser le son avec votre ordinateur, connectez le câble du jack stéréo à la connexion audio de l'ordinateur et au boîtier de l'adaptateur PC ou Mac.
- Mettez le projecteur Litebeam DL 450 DAVIS sous tension et allumez l'ordinateur. A, l'image de l'ordinateur doit être projetée par le projecteur Litebeam DL 450 DAVIS et la télécommande doit se composer en souris. Si l'image n'apparait pas simultanément sur l'écran de l'ordinateur, ou si la souris ne fonctionne pas, voir la section "Dépannage".
Connexion à un powerbook apple
Figure 3: Connexion à un ordinateur portable

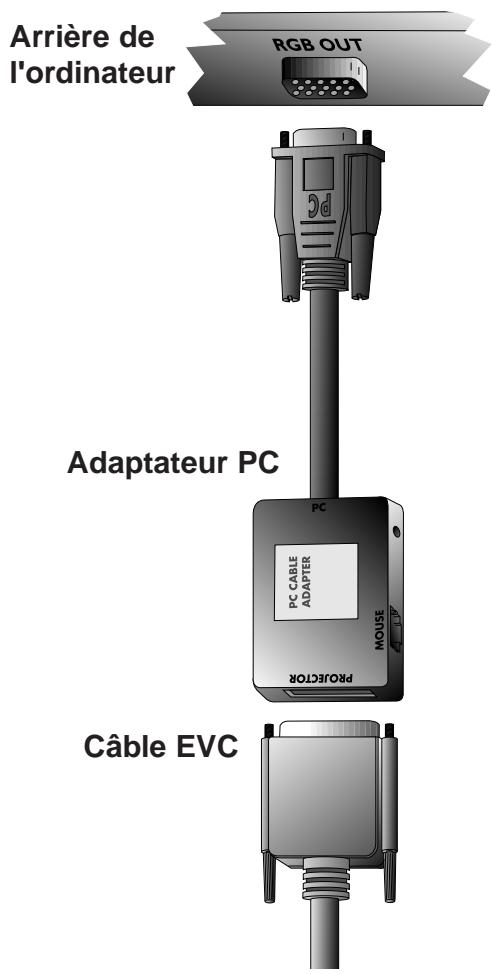

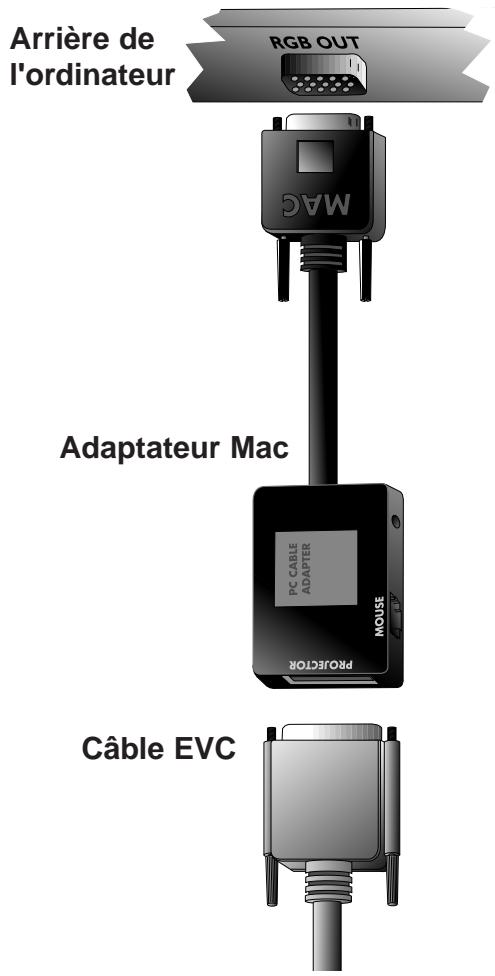

Figure 4: Connexion à un PowerBook Apple

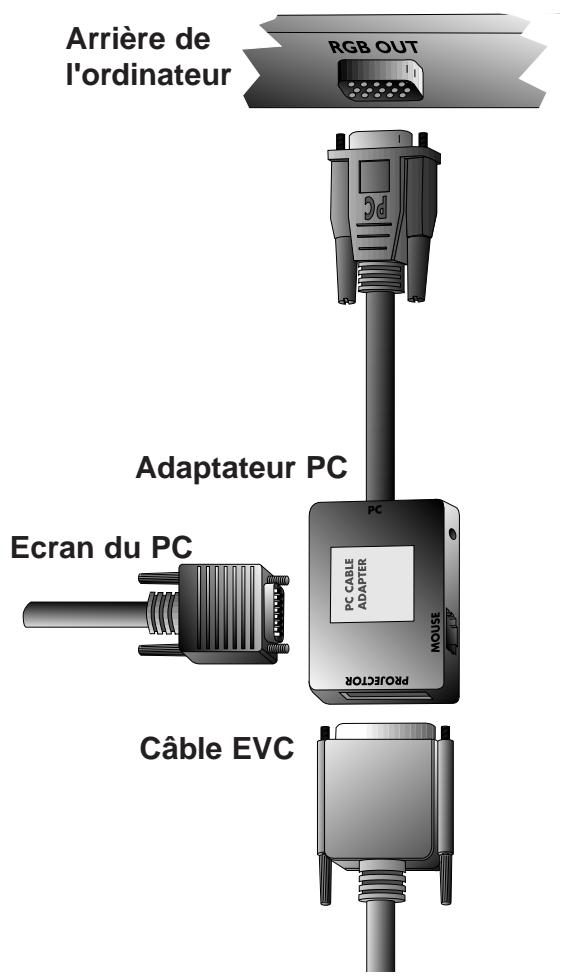

Connexion à un PC de bureau avec RVB standard
Figure 5: Connexion à un PC de bureau avec RVB standard

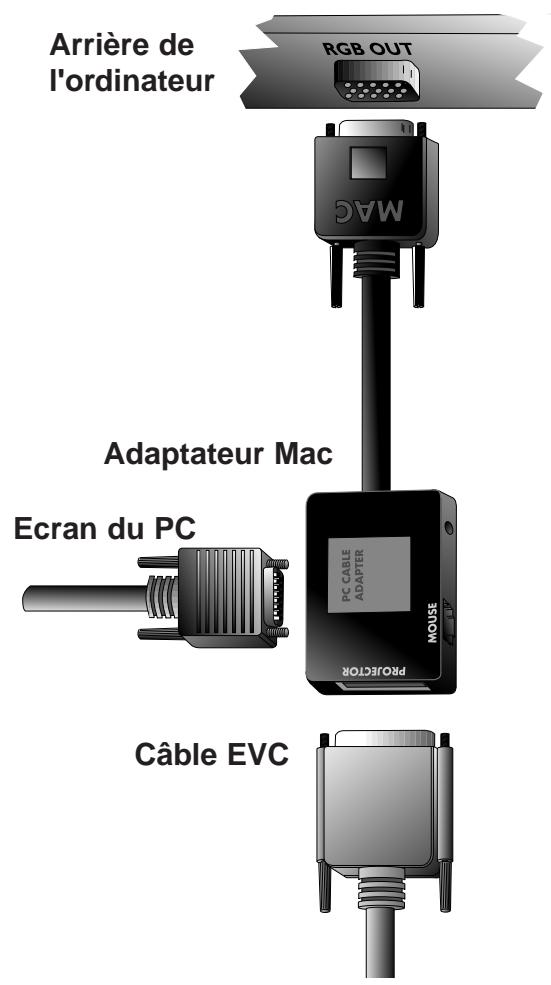

Connexion à un ordinateur de bureau macintosh apple
Figure 6: Connexion à un ordinateur de bureau Macintosh Apple

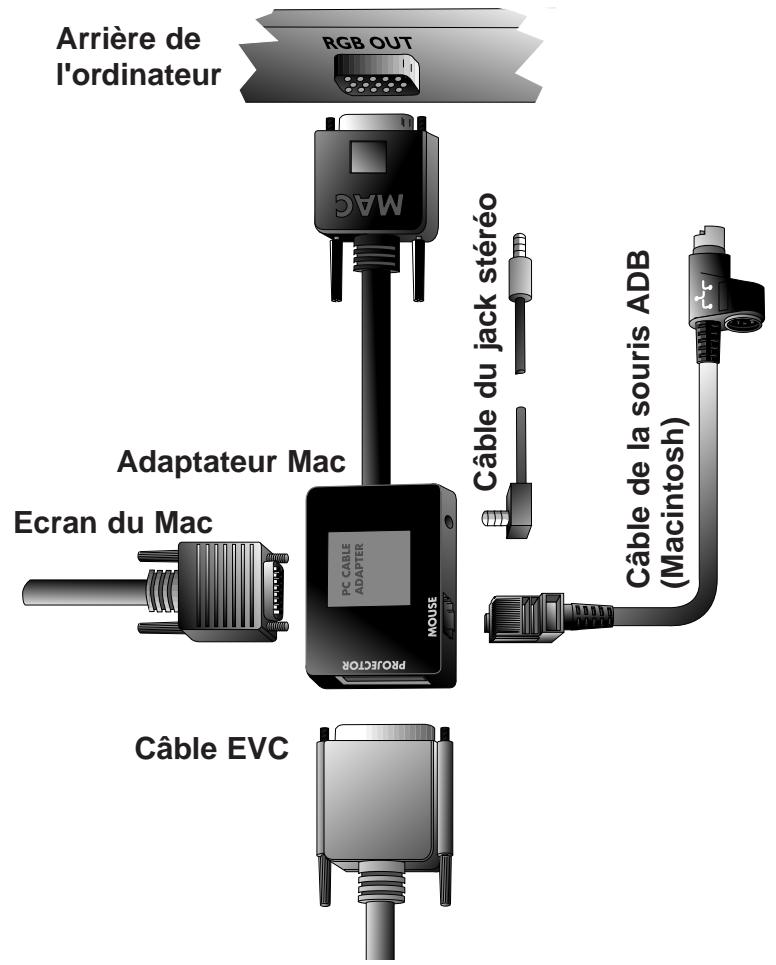

Connexion du câble de la souris et du jack sté reproduction (Mac)

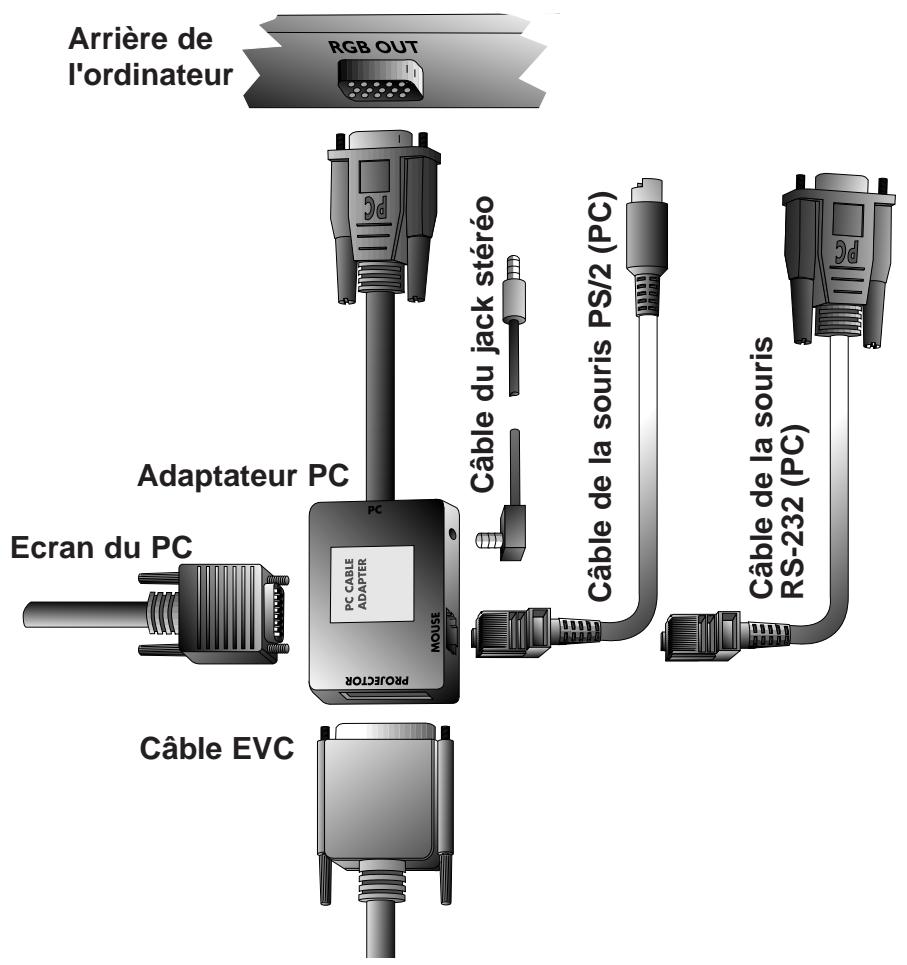

Figure 7: Connexion du cable de la souris et du jack stéréo (PC)
Figure 8: Connexion du câble de la souris et du jack stéréo (Mac)

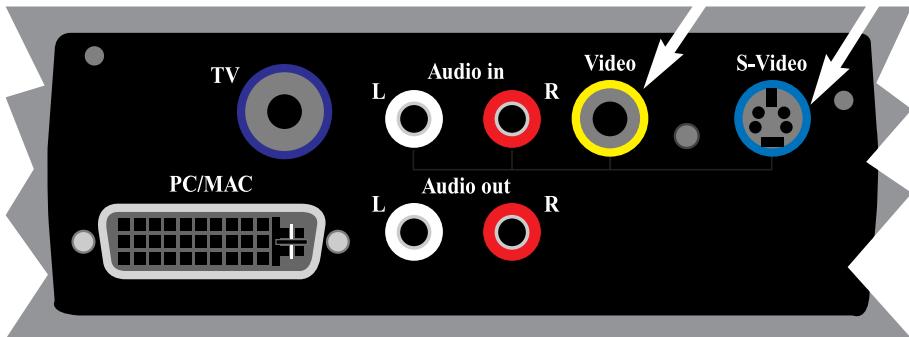

La procédure de connexion d'une source vidéo au projecteur litebeam DL 450 DAVIS est identique pour la s-video et pour la vidéo composite.
Pour sélectionner manuellement les formats SECAM, PAL N et PAL M, appuyez sur le "bouton vert". Si vous ne trouvez pas le format désiré au premier essai, appuyez une nouvelle fois. Le format vidéo est stocké séparément pour chaque connecteur.
- Vérifiez que la source vidéo et le projecteur Litebeam DL 450 DAVIS sont hors tension.
- Connectez une extrémité du câble vidéo au connecteur "Video out" (sortie vidéo) de la source vidéo et l'autre au connecteur vidéo correspondant du panneau de connexion du projecteur Litebeam DL 450 DAVIS.
- Connectez une extrémité du câble audio aux connecteurs "Audio out" (sortie audio) de la source vidéo et l'autre aux connecteurs audio du projecteur
Litebeam DL 450 DAVIS. La prise rouge se branche dans le connecteur rouge, l'autre prise dans le connecteur blanc. Le rouge correspond au canal stéréo de droite.
- Une fois toutes les connexions effectuées et vérifiées, mettez la source vidéo et le projecteur Litebeam DL 450 DAVIS sous tension.
- Le projecteur Litebeam DL 450 DAVIS projette automatiquement les images fournies par la source vidéo. Si ce n'est pas le cas, reportez-vous à la section "Dépannage".
Figure 9 : Connexion aux sources vidéo

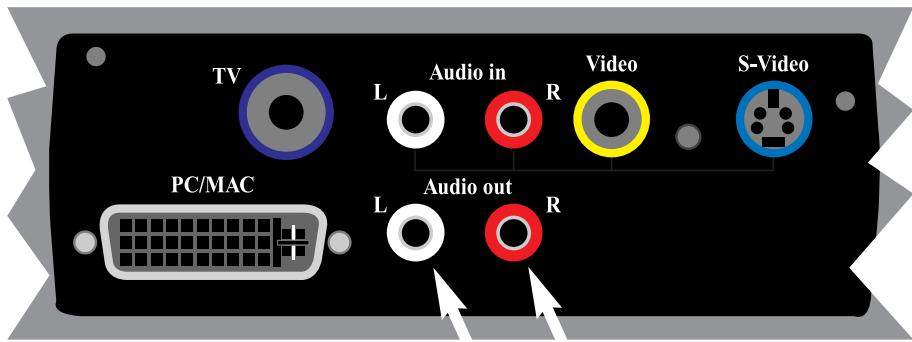

4.1 Utilisation de haut-parleurs externes
Pour utiliser des haut-parleurs externes avec le projecteur Litebeam DL 450 DAVIS, il faut connecter un amplificateur à la sortie audio (Audio out) du projecteur.
Figure 10 : Utilisation de haut-parleurs externes
Une fois connectés, les haut-parleurs externes peuvent être activés ou désactivés à partir du projecteur. Concernant la commande des haut-parleurs internes, reportez-vous à la section 7.3.3, "Réglage des paramètres audio".

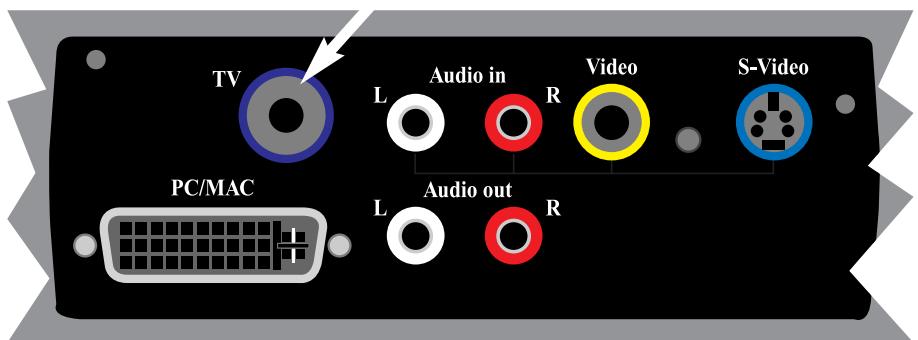

L'utilisation d'un tuner t.v. avec le projecteur litebeam DL 450 DAVIS est facultative
Figure 11: Connexion à une source T. V.
Remarque! nécessite l'installation d'un tuner t. v.
Pour utiliser le projecteur Litebeam DL 450 DAVIS comme sortie T. V., connectez l'antenne de télévision au connecteur T. V. du panneau de connexion du projecteur.
Le projecteur Litebeam DL 450 DAVIS se comporte exactement comme un poste de télévision.
Reportez-vous à la section 7.2.6 pour le réglage des paramètres T. V.
Le projecteur Litebeam DL 450 DAVIS reçoit les signaux T. V. de trois manières :
Par antenne (terrestre), Par câble, Par démodulateur satellite.
Ces trois approches fonctionnant différément, il est important de réfléchir aux options de chacune d'elles avant de fixer les paramètres du projecteur Litebeam DL 450 DAVIS.

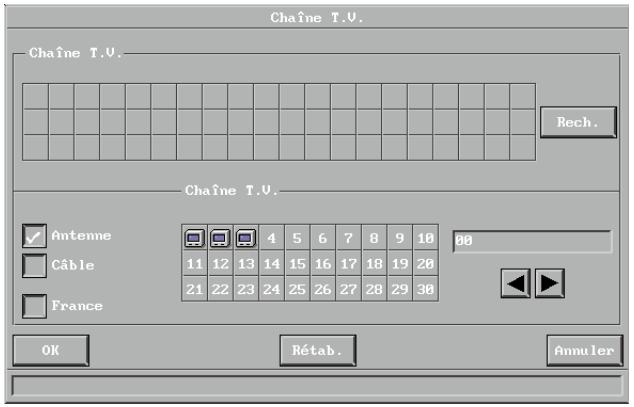

Quand les signaux T. V. sont reçus par une antenne, il faut affecter à chaque canal un numéro de chaîne différent. Il en va de même avec le tuner T. V. du projecteur Litebeam DL 450 DAVIS. Lorsque vous êtes connecté à une antenne, vous affectez les différents canaux aux numéros de chaînes proposés par le menu Configuration de la télévision. Ceci fait, pour passer d'un canal à l'autre vous vous servez des flèches haut et bas du menu, de la télécommande ou de la touche de défilé des canaux qui se trouve sur le clavier à effleurement.
Cable
Quand vous êtes connecté à un système cable, vous avez deux options. Si vous disposez d'un décodeur, vous passez votre poste de télévision sur la chaîne du cable puis vous utilisez la télécommande pour naviguer entre les canaux. Si vous ne disposez pas d'un décodeur, il vous suffit de configurer votre téléviseur comme pour une réception par antenne. C'est la même chose avec le projecteur Litebeam DL 450 DAVIS. Vous devez faire défilrer le nom des canaux dans le menu de configuration de la télévision jusqu'à ce que vous trouviez le canal correspondant à votre système cable. Quand vous avez affecté à ce canal l'un des numéros de chaînes, il vous suffit de sélectionner ce numéro pour naviguer entre les canaux à l'aide de la télécommande ou du clavier à effleurement.
Satellite
Il faut procéder comme pour le câble avec démodulateur, à savoir que vous sélectionnez le canal qui lit les signaux reçus par l'antenne satellite. Ensuite, vous vous servez de la télécommande du démodulateur pour naviguer entre les canaux.
6.1 Modes de fonctionnement du projecteur litebeam DL 450 DAVIS
Le projecteur Litebeam DL 450 DAVIS dispose de plusieurs modes de fonctionnement:
Veille • Normal • Raccourci • Menu • Pointeur • Ecran noir
Veille
En mode Veille, le projecteur est coupé; il peut être remis en marche à l'aide de certaines touches (voir section 6.3).
Normal
En mode Normal, une image apparait à l'écran. La souris fonctionne comme une souris normale de PC ou de Mac.
Raccourci
Le mode Raccourci s'utilise avec la télécommande interactive (touche Raccourci). On affecte des fonctions à la touche Raccourci de la télécommande dans le menu Raccourci (voir section 7.2.4). Cliquer sur la touche Raccourci vous permet de naviguer entre les différentes fonctions que vous avez sélectionnées dans ce menu.
Menu
Le mode Menu active le menu principal ; vous utilisez le clavier souris et les touches souris de la télécommande pour naviguer entre ses options.
Pointeur
Le mode pointeur permet de déplacer un curseur sur l'écran à l'aide de la fonction souris.
Écran noir
En mode Ecran noir, l'écran est noir.
6.2 La télécommande DAVIS
La télécommande DAVIS remplit deux fonctions:
- accès au Menu principal et commande des divers réglages de l'image et fonctions du projecteur Litebeam DL 450 DAVIS;
- commande à distance de votre ordinateur.
Dirigez la télécommande vers l'écran de projection. Un faisceau infrarouge rebondit sur l'écran pour revenir au récepteur infrarouge du projecteur Litebeam DL 450 DAVIS.
Remarque!
Vérifiez qu'aucun obstacle ne bloque le récepteur IR situé derrière l'objectif à l'avant du projecteur car cela empêcherait la télécommande et le projecteur Litebeam DL 450 DAVIS de communiquer.
Pour que l'appareil donne de bons résultats, le trajet télécommande - écran - projecteur ne doit pas excéder 10 mètres au total. Si le passage par l'écran rallonge cette distance, il faut diriger la télécommande directement vers le récepteur IR.

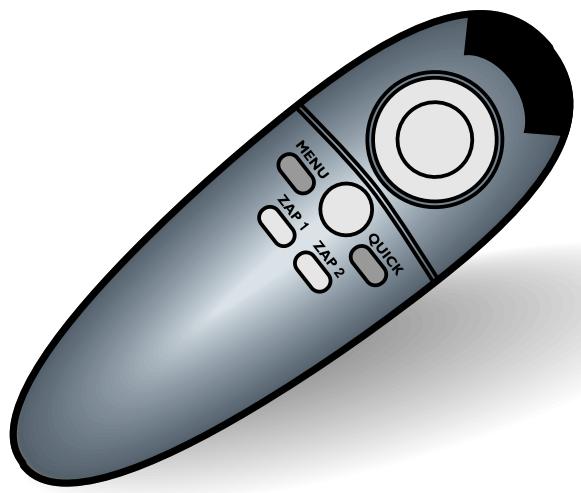

Figure 12: Télécommande DAVIS
La télécommande permet la commande interactive à distance de votre ordinateur en environnements Macintosh et Microsoft Windows. Elle est munie d'un clavier à effleurement unique en son genre, qui vous permet de commander votre ordinateur avec la plus grande capacité et fonctionne en tous points comme une souris normale.
La télécommande est très facile à utiliser. Outre le clavier à effleurement, elle ne comporte que les six touches suivantes :
Touches située sous la télécommande
Touche Bouton gauche de la souris
Petite touche grise
Interruption des actions (clic sur le bouton droit de la souris)
Menu
La touche Menu permet d'accéder aux fonctions de commande par menu de DAVIS. Pour vous déplacer entre les différentes options du menu, positionnez le curseur en forme de flèche en vous servant du clavier à effleurement et cliquez sur la touche Bouton gauche de la souris située sous la télécommande.
Si vous appuyez sur la touche Menu alors que vous êtes en mode Menu, vous retournez en mode Normal.

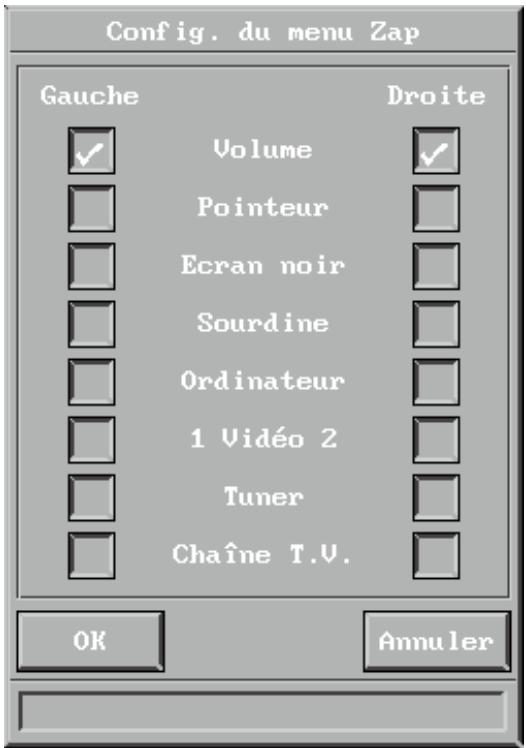

Vous pouvez affecter une fonction à chacune des deux touches Zap. Pour ce faire, sélectionnez l'icône Zap dans le menu. Les touches Zap peuvent être programmées pour effectuer la même fonction, hausser/baisser le volume du son, par exemple. Reportez-vous à la section 7.2.5 pour une approche plus détaillée du menu Zap.
Raccourci
Appuyer sur la touche Raccourci vous permet de naviguer entre les fonctions que vous lui avez affectées. Reportez-vous à la section 7.2.4 pour savoir comment affecter des fonctions à la touche Raccourci.

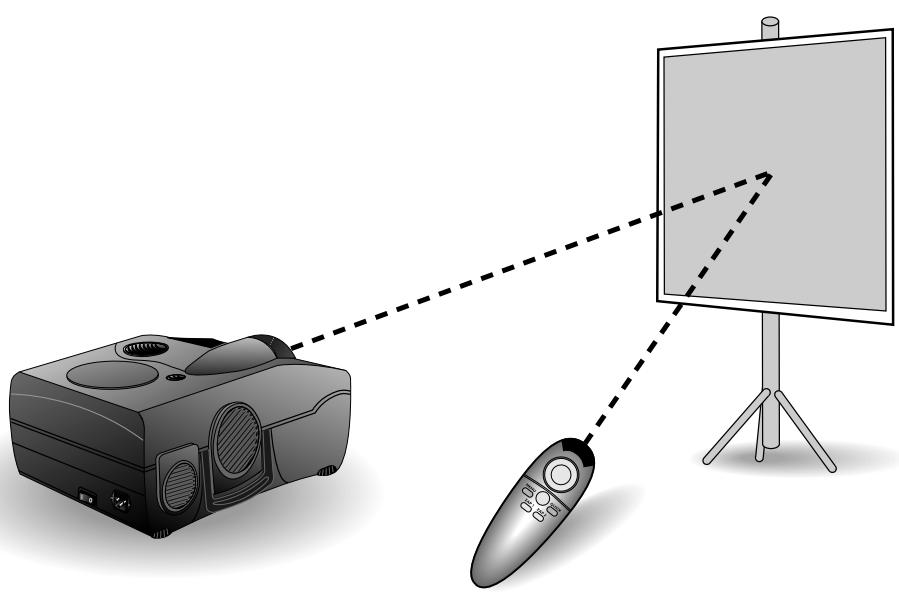

Figure 13: La souris à distance COMMUNIQUE avec le projecteur Litebeam DL 450 DAVIS via l'écran de projection.
6.3 Utilisation du clavier à effleurement du projecteur litebeam DL 450 DAVIS

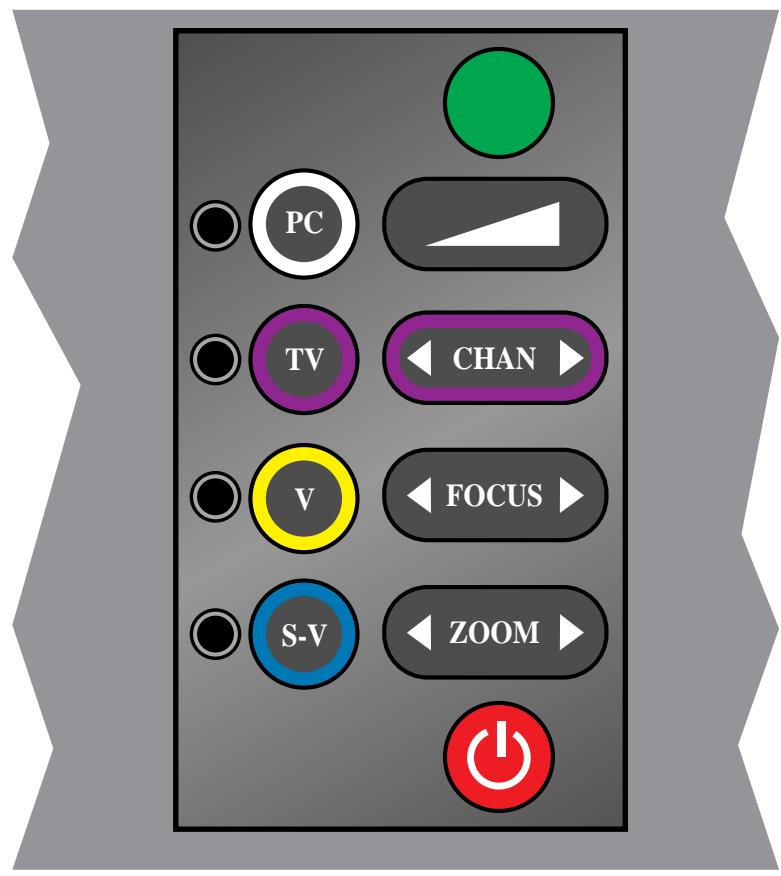

Figure 14: Touches du clavier à effleurement du projecteur Litebeam DL 450 DAVIS
Le clavier vous donne directement accès aux fonctions les plus importantes du projecteur Litebeam DL 450 DAVIS. Il s'avère très pratique quand les piles de la télécommande commencent à s'oublier, tout simplement, quand vous avez oublié de vous munir de la télécommande. Les fonctions des touches sont les suivantes :
Source
Le projecteur Litebeam DL 450 DAVIS possède une touche directe pour chacune des quatre sources :
Fonction
Ordinateur (PC/Mac) Téléviseur (T. V.) Vidéo composite (V) S-videO (S-V) (PC) (T. V.) (V) (S-V)
Texte/couleur
La touche T. V. ne fonctionne que si un tuner T. V. est installé.
Volume (+/-)
La touche Volume commande la puissance du son quand le projecteur Litebeam DL 450 DAVIS est connecté à une source audio.
Chan (canal)
Clique sur la flèche gauche/droite permet de naviguer entre les canaux de télévision préprogrammés, quand la source sélectionnée est T. V.
Focus (netteté)
Appuyer sur la touche Focus permet de régler la netteté de l'image projetée, une fois qu'on s'est servi du zoom pour lui donner la taille souhaitée.
Appuyer sur la touche Zoom permet de donner à l'image projetée la taille désirée.
Veille
La touche Veille passe le projecteur Litebeam DL 450 DAVIS en mode Veille. L'ampoule s'éteint, les ventilateurs continuent à fonctionner le temps de refroidir le projecteur puis s'arrêtent. Pour revenir en mode Normal, appuyez, soit une nouvelle fois sur la touche Veille, soit sur la touche Menu de la télécommande.
Configuration automatique
La touche de configuration automatique définit les paramètres optimaux du projecteur pour la source connectée. Pour procéder à des réglages manuels, utilisez les menus (voir section 7).
Remarque!
Il est impossible d'afficher le menu principal à l'écran sans la télécommande.
6.4 Réglage de la hauteur et de l'angle du projecteur Litebeam DL 450 DAVIS
Pour régler la hauteur et l'angle du projecteur Litebeam DL 450 DAVIS, il faut régler les quatre petits pieds qui se trouvent sous l'appareil.
Remarque!
L'angle du projecteur Litebeam DL 450 DAVIS ne doit jamais demeurer longtemps supérieur à, car cela réduirait la durée de vie de l'ampoule.

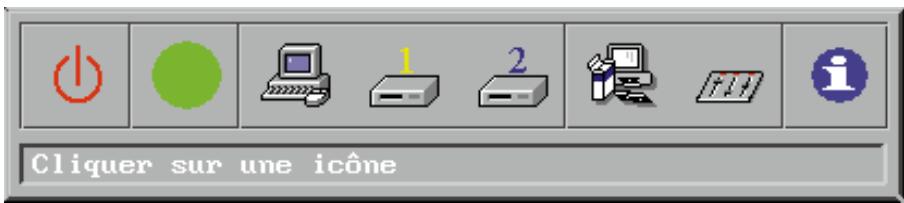

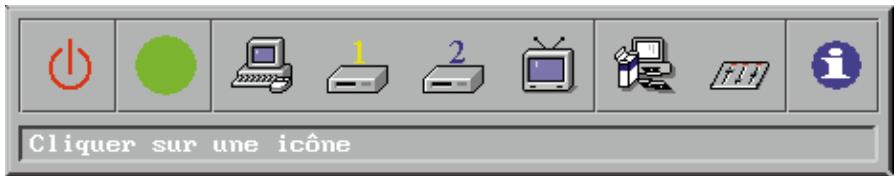

7.1 Menu principal
Menu principal
Menu avec option video installée
Menu avec options vidéo et tuner TV installées

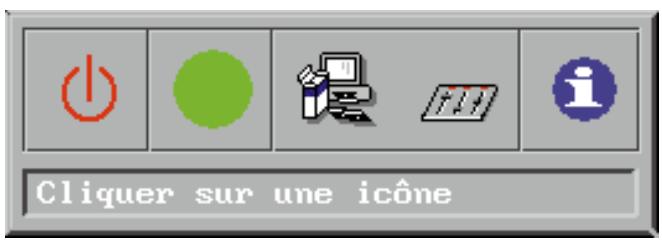

7.1.1 Menu principal
Le menu principal est composé de deux parties :
les icônes, le texte d'aide.
Les icônes
Les icônes symbolisent une fonction et sont organisées par groupes de fonctions similaires. Cliquez sur une icône pour l'activer. Certaines icônes ont une fonction directe, d'autres donnent accès à un sous-menu.
Le texte d'aide
Le déplacement du curseur sur une icône génère l'affichage d'une brève description de l'icône en question dans la zone de texte.
Veille
Cette fonction passe le projecteur en mode Veille.
Configuration automatique
La touche de configuration automatique définit automatiquement divers paramètres du projecteur:
• positions horizontale et verticale, • horloge d'échantillonnage, • phase, • CHOIX entre les formats vidéo disponibles et détection automatique des formats NTSC/PAL.

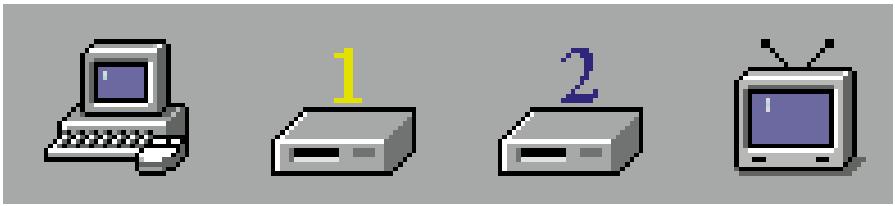

On peut connecter quatre sources différentes au projecteur Litebeam DL 450 DAVIS : un ordinateur, deux sources vidéo et un tuner T. V. (facultatif).
Pour sélectionner la source désirée, il faut cliquer sur l'icône qui la représente. Utilisez le clavier à effleurement de la souris à distance pour déplacer le pointeur jusqu'à l'icône de votre choix et appuyez sur la touche Bouton gauche de la souris située sous la télécommande.
Menu configuration
Ce menu permet de définir les paramètres du projecteur qui sont rarement modifiés, tels que la langue, le type de souris ou l'orientation des images.

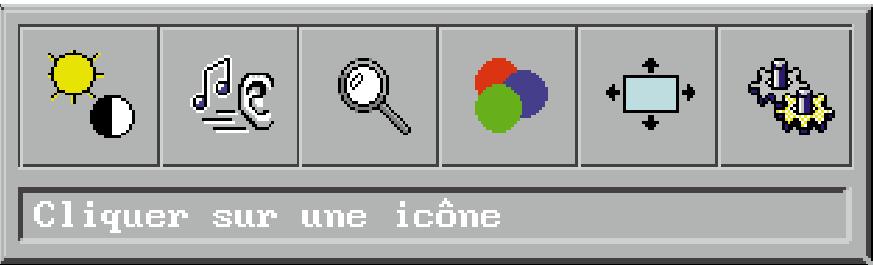

Panneau de commande

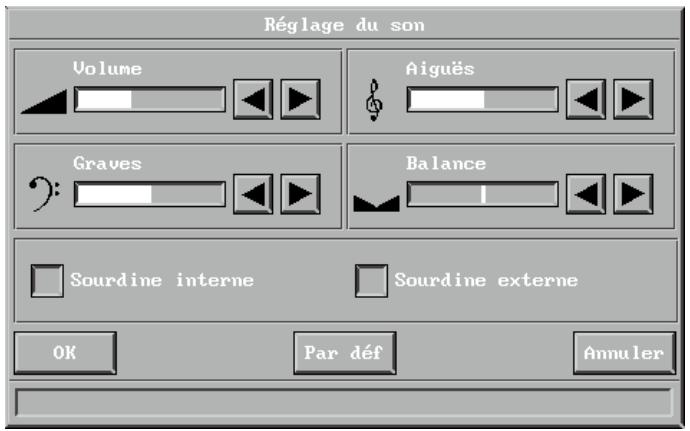

Ce menu vous permet de régler l'image et le son.
Faire disparaître le menu principal de l'écran
Pour faire disparaître le menu principal, appuyez sur la touche Menu de la télécommande interactive. Vous pouvez parvenir au même résultat en appuyant sur la touche Bouton droit de la souris, située sur la face supérieure de la télécommande. Cette touche sert également à annuler les actions effectuées quand on se trouve dans les menus.
Le menu principal disparaît de l'écran au bout de 40 secondes.

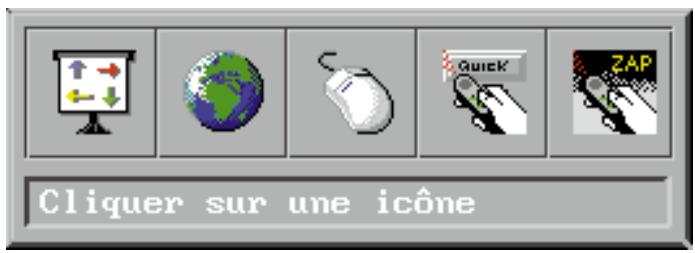

7.2 Menu configuration

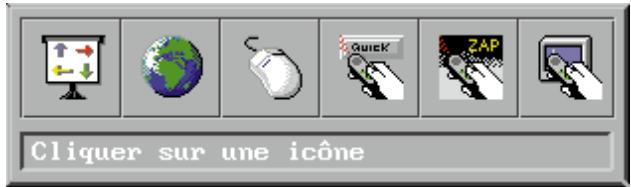

Menu Configuration
Le menu Configuration donne accès aux sous-menus suivants:
Orientation de l'image, langue, type de souris, affectation de fonctions à la touche Raccourci, affectation de fonctions à la touche Zap.

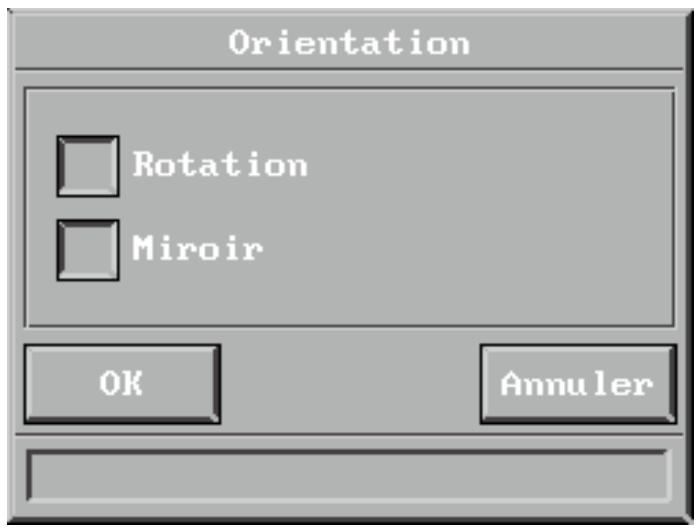

7.2.1 Orientation de l'image
Orientation de l'image
Le menu Orientation de l'image donne le choix entre les fonctions "Miroir" et "Rotation".
Normal
On se sert de Normal quand le projecteur est posé sur une table et projette une image sur un écran.
Miroir
On coche Miroir quand le projecteur projette l'image depuis l'arrière de l'écran.
Rotation
On coche Rotation quand le projecteur est monté au plafond et projette l'image par l'avant.
Rotation et miroir
On coche Rotation et Miroir quand le projecteur est monté au plafond et projette l'image depuis l'arrière de l'écran.

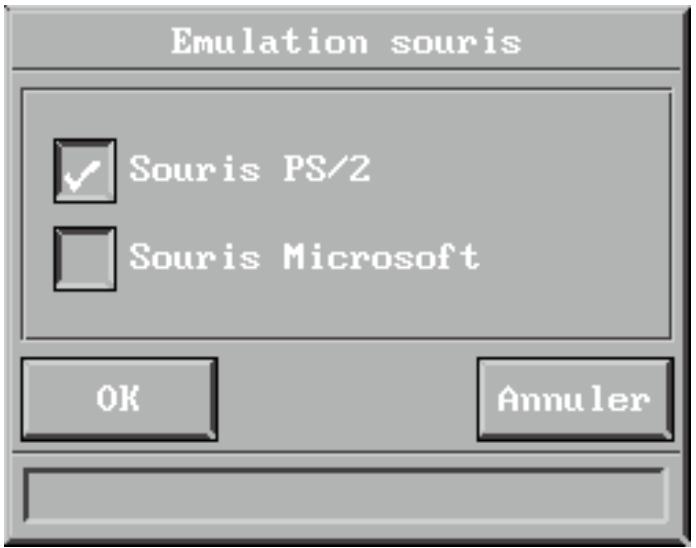

7.2.2 Type de souris
Sélection du type de souris
La connexion du câble de la souris génère automatiquement le choix de la souris PC ou Mac. Si votre PC utilise une souris RS-232, CHOISSEZ "Souris Microsoft" dans ce menu. Si votre PC utilise une souris PS/2, choisissez "Souris PS/2". La souris sélectionnée demeure active tant que vous ne modifiez pas votre choix. Le projecteur Litebeam DL 450 DAVIS est configuré en usine pour une souris PS/2.

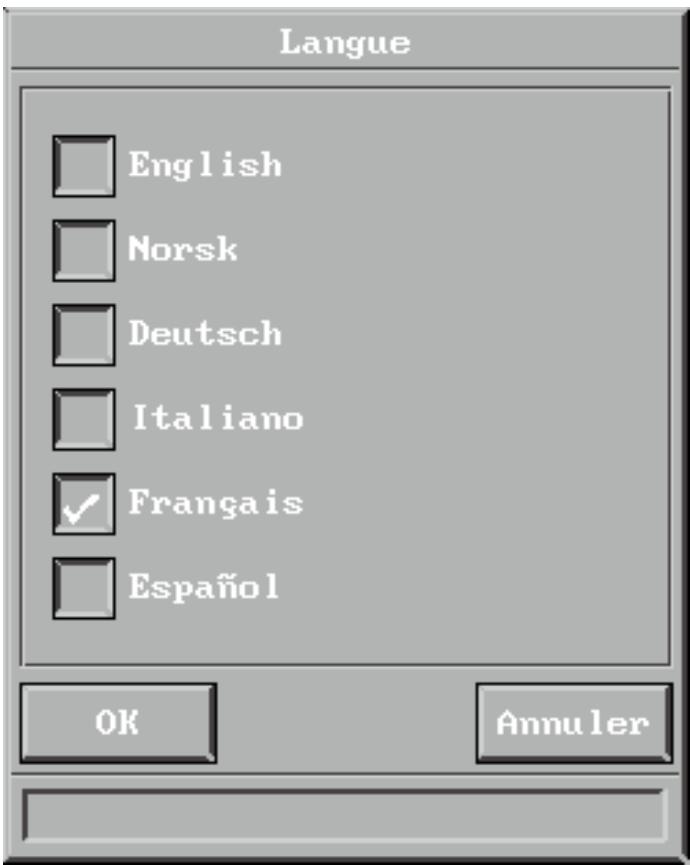

7.2.3 Langue
Sélection de la langue
Ce menu vous permet de choisir parmi plusieurs langues : Anglais, Français, Allemand, Italien, Espagnol et Norvégien.
Cochez la boîte en regard de la langue de votre choix. Cliquez sur OK. La fenêtre disparaît, le menu principal et tous les sous-menus s'affichent dans la langue sélectionnée.

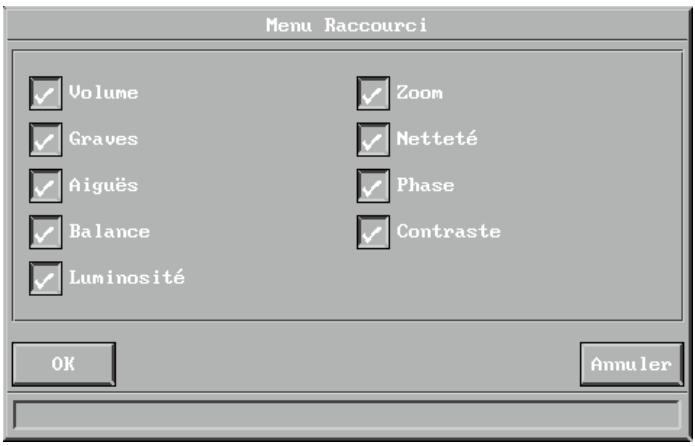

7.2.4 Menu raccourci
Paramètres du menu Raccourci
Le menu Raccourci permet d'affecter des fonctions à la touche Raccourci de la télécommande. Appuyez sur la touche Raccourci pour naviguer entre les fonctions sélectionnées dans ce menu. Dans l'exemple illustré ci-dessus, la première pression sur la touche Raccourci active la fonction volume. Une barre de volume s'affiche en bas de l'image projetée, qui vous permet de monter ou de baisser le son. Pour agir sur la barre, il faut, soit appuyer sur le clavier à effleurement vers la droite ou vers la gauche, soit utiliser l'une des deux touches Zap de la télécommande. Pour valider votre choix, appuyez sur la touche Bouton gauche de la souris. Pour revenir au volume d'origine, appuyez sur la touche Bouton droit de la souris.
Une nouvelle pression sur la touche Raccourci activera la fonction luminosité. Une barre de luminosité apparaitra en bas de l'image. Lorsque vous aurez activé l'ensemble des fonctions sélectionnées, le menu disparaîtra de l'écran.
Menu zap
Le menu Zap sert à affecter des fonctions aux touches Zap de la télécommande. Il se présente sous la forme de deux colonnes de boîtes à cocher : la colonne de gauche affecte les fonctions à la touche de gauche et la colonne de droite affecte les fonctions à la touche de droite.
Volume (+/-)
Commande le son de la source active.
Tuner t. v.
Commande l'affection des canaux T. V. préprogrammés. Si la source installée et sélectionnée est un tuner T. V., vous pouvez sélectionner les canaux T. V. à l'aide des touches Zap.
Pointeur
Active la fonction pointeur du projecteur. La première pression active le pointeur, la seconde le désactive.
Écran noir
Active le mode Écran noir par pression sur la touche Zap. La première pression active ce mode, la seconde le désactive.
Sourdine
Coupe le son. La première pression coupe le son, la seconde le restitue.
Ordinateur
Déclaré l'ordinateur comme source.
Vidéo
Sélectionne la source vidéo. Cette fonction peut être affectée aux deux touches Zap (entrée vidéo 1 ou 2).
Tuner
Déclarez le tuner TV comme source.
7.2.6 Châines de télévision
Ce menu ne s'affiche que si le tuner TV est installé et qu'il est nécessaire comme source. Pour activer le menu des chaînes de télévision, il suffit alors d'appuyer sur l'icône "chaînes de télévision".
Le menu Chaînes de télévision comporte deux volets:
la recherche automatique des chaînes, l'attribution d'un numéro de chaîne aux nouveaux canaux.
Recherche automatique des chaînes
Cette fonction sélectionne toutes les chaînes de télévisions émettant un signal (60 chaînes maximum), qui sont symbolisées par une icône représentant un téléviseur.
Attribution d'un numéro de chaîne aux nouveaux canaux
On peut préprogrammer 30 canaux.
Lorsque l'on clique sur le bouton Rechercher, le système se lance à la recherche de tous les canaux T. V. disponibles. Une icône en forme de téléviseur indique qu'un canal a été trouvé.
Pour afferter un canal à une chaîne:
- Sélectionnez un canal dans le menu de recherche automatique en cliquant sur l'icône en forme de téléviseur correspondant à la chaîne désirée;
- Le canal TV est activé;
- Sélectionnez la chaîne que vous souhaitez placer sur ce canal;
- L'icône en forme de téléviseur se superpose au numéro de la chaîne.
Pour effectuer une recherche manuelle des canaux, utilisez les touches fléchées en bas à droite de la fenêtre.

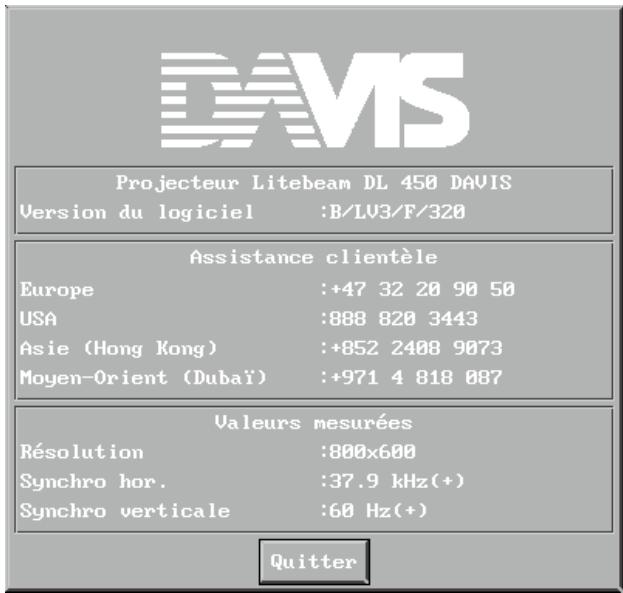

7.2.7 Informations produit
Informations produit
Cliquez sur l'icône Informations produit pour obtenir des informations sur le produit et sur la société.
Cliquez sur Quitter pour sortir de ce menu.
7.3 Menu panneau de commande
Menu Panneau de commande
Le Panneau de commande donne accès aux menus de réglage de l'image et du son.
Les icônes "Position de l'image" et "Réglage de la synchronisation" ne sont visibles que si la source PC est active.

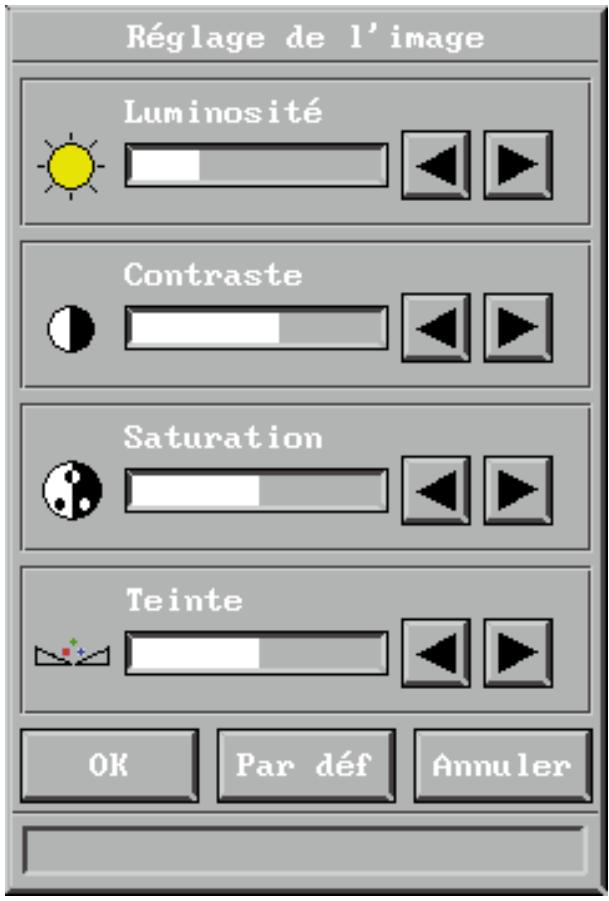

7.3.1 Réglage de l'image
Réglage de l'image
Sélectionnez le menu Réglage de l'image pour régler la luminosité, la saturation et la teinte. Quand la source sélectionnée est le PC, seule la luminosité est disponible.
Quand la vidéo PAL/SECAM est la source sélectionnée, la luminosité, le contraste et la saturation sont disponibles. Toutes les options sont disponibles avec la vidéo NTSC.
Cliquez sur OK pour quitter en sauvegardant les changements ou sur Annuler pour quitter sans sauvegarder.
Cliquer sur Par défaut restaure les paramètres d'usine.

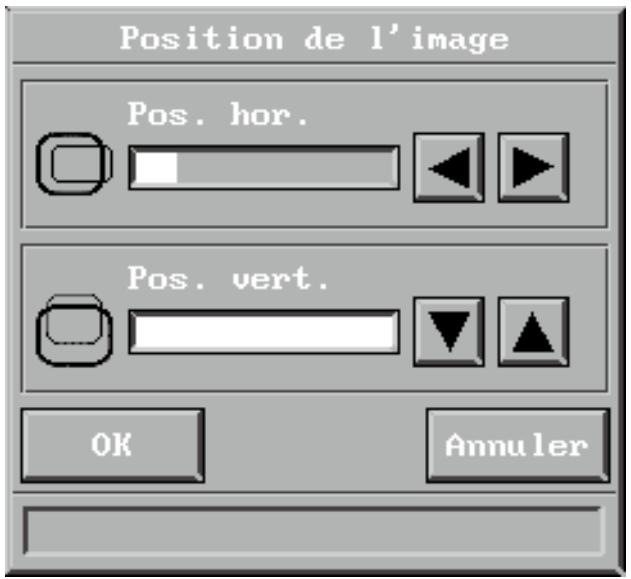

7.3.2 Position de l'image
Position de l'image
Les deux barres coulissantes permettent de régler la position verticale et horizontale de l'image sur l'écran.
Cliquez sur OK pour quitter en sauvegardant les changements ou sur Annuler pour quitter sans sauvegarder.
7.3.3 Réglage du son
Réglage du son
Sélectionnez cette fonction lorsqu'un signal audio est connecté, soit à la connexion "Audio in" (entrée audio) du projecteur Litebeam DL 450 DAVIS, soit par un câble EVC. Utilisez les quatre barres coulissantes pour régler le volume, les basses, les aigües et la balance jusqu'à ce que le son vous convienne.
Cochez Sourdine interne pour permettre en sourdine les haut-parleurs internes. Cochez Sourdine externe pour permettre en sourdine la sortie audio externe.
Cliquez sur OK pour quitter en sauvegardant les changements ou sur Annuler pour quitter sans sauvegarder.
Sélectionnez Par défaut pour restaurer les paramètres d'usine.

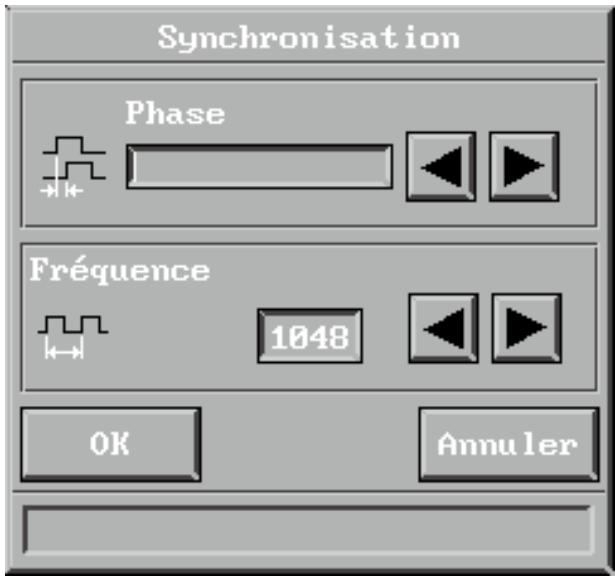

7.3.4 Réglage de la synchronisation
Réglage de la synchronisation
Si l'ordinateur est la source sélectionnée, on peut régler la synchronisation en ajustant les paramètres Phase et Fréquence. La synchronisation est déterminée par la fonction de configuration automatique. En principe, aucun réglage manuel de la synchronisation ne devrait être nécessaire.

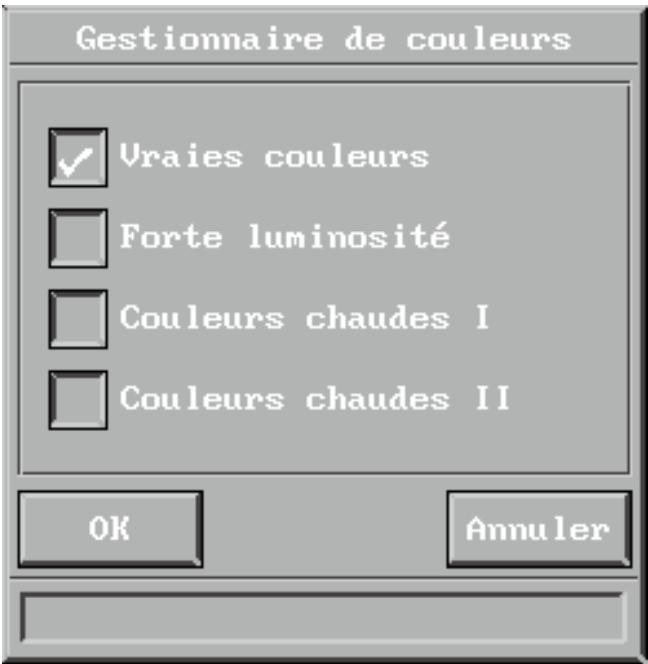

7.3.5 Gestionnaire de couleurs
Paramètres de couleurs
La fonction du gestionnaire de couleurs est de vous permettre d'obtenir des performances optimales de votre projecteur Litebeam DL 450 DAVIS, quelles que soient les conditions de lumière ambiantes.
Le menu du gestionnaire de couleurs vous permet de choisir entre quatre paramètres de couleurs prédéfinis.

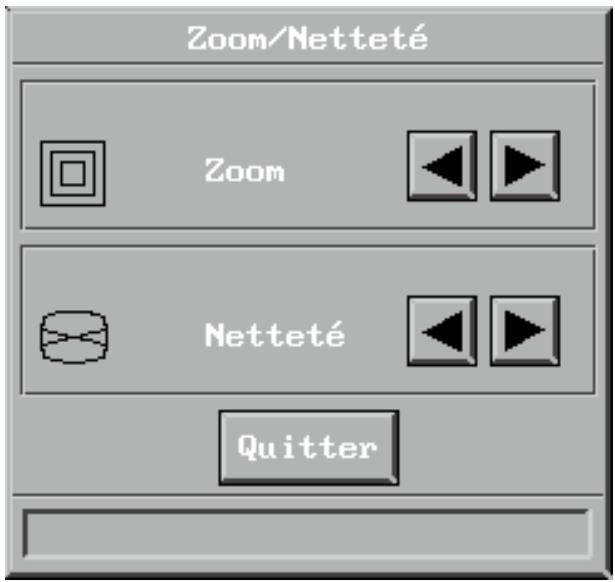

7.3.6 Réglages du zoom/de la netteté
Réglage du zoom/de la netteté
Ce menu vous permet de régler le zoom et la netteté du projecteur Litebeam DL 450 DAVIS en cliquant sur les flèches haut et bas du menu. Lorsque l'image vous convient, cliquez sur le bouton OK pour quitter en sauvegardant les nouveaux paramètres.
8. Maintenance
Tout travail de maintenance doit être effectué par du personnel DAVIS autorisé. Contactez votre revendeur DAVIS pour tout ce qui concerne la maintenance.
La durée de vie de l'ampoule DAVIS DL450 est de 2 000 heures. Si, par extraordinaire, vous deviez la changer, la marche à suivre détaillée se trouve dans le kit d'ampoule de rechange.
Causes possibles et solutions
- Le projecteur Litebeam DL 450 DAVIS est en mode Veille. Si c'est effectivement le cas, un voyant rouge est allumé à côté de la touche Veille. Appuyez sur la touche Veille ou sur la touche Menu de la télécommande.
- L'ampoule ne fonctionne pas. Vérifiez le voyant du panneau de commande. S'il est orange, c'est que l'ampoule ne fonctionne pas. Contactez votre revendeur DAVIS.
- Le produit est en mode Écran noir. Appuyez sur les touches de Zappe de la télécommande.
- La luminosité est trop faible. Réglez la luminosité jusqu'à ce que l'image vous convienne.
- Le PC est en mode économique d'énergie ou sa sauvegarde d'écran est activée. Sortez du mode économique d'énergie et mettez fin à la sauvegarde d'écran du PC.
- L'image apparait sur l'écran du portable et non sur le projecteur. Activez le port externe du portable en appuyant sur la combinaison de touches appropriée pour votre ordinateur.
- Le projecteur Litebeam DL 450 DAVIS n'est pas branché. Vérifiez que le câble d'alimentation est connecté au projecteur et à la prise murale.
Causes possibles et solutions
- L'ordinateur est éteint. Mettez-le sous tension.
- Le projecteur Litebeam DL 450 DAVIS n'est pas sous tension. Vérifiez l'interrupteur MARCHE/ARRET qui se trouve à l'arrière.
- Les câbles ne sont pas connectés convenablement. Vérifiez toutes les connexions.
- La prise murale ne fournit pas d'électricité. Vérifiez si la prise murale fonctionne correctement. REMARQUE! Quand toutes les connexions au secteur sont correctes, un voyant vert s'allume sur le panneau de commande.
- Portables de type "notebook" : il est possible qu'il faille activer le port RVB externe manuellement. Consultez le manuel de l'appareil pour vérifier son mode de fonctionnement.
Causes possibles et solutions
- La configuration automatique de l'image n'est pas activée. Lancez-la en appuyant sur la touche verte du clavier à effleurement ou en choisissant Configuration automatique dans le menu.
- Les paramètres de synchronisation du PC ne sont pas optimaux.
Causes possibles et solutions
- Vérifiez que rien n'obstrue le récepteur IR situé à l'avant du projecteur Litebeam DL 450 DAVIS.
- Assurez-vous que la télécommande est dirigée vers l'écran.
- Assurez-vous que vous n'êtes pas éloigné de plus de 10 m du projecteur.
- Les piles sont peut-être usées. Changez-les.
- Il se peut que des parasites électromagnétiques ou optiques interfèrent avec la télécommande. Eteignez les tubes fluorescents, coupez les téléphones mobiles, etc., qui se trouvent à proximité du projecteur.
Garantie limitée
Sauf indication contraire, la société DAVIS A/S garantit au premier utilisateur final (« le Client ») acheteur d'un projecteur Litebeam DL 450 DAVIS auprès d'un revendeur que son produit est exempt de vices matériels ou de défauts de fabrication pendant la période de garantie, sous réserve d'une utilisation normale. La période de garantie est de douze (12) mois à compter de la date d'achat par le Client du projecteur Litebeam DL 450 DAVIS chez un revendeur.
Pendant la période de garantie, la société DAVIS A/S réparera ou remplacera, à son gré et selon sa propre appréciation, toute pièce défectueuse et pourra même remplacer le projecteur Litebeam DL 450 DAVIS dans son intégralité sans aucun frais pour le Client. Toutefois, le Client prendra à sa charge tous les coûts d'expédition et d'assurance généralement par le renvoi du projecteur Litebeam DL 450 DAVIS au Client, si DAVIS A/S estime que le produit ne nécessite aucun remplacement ou travail de réparation. La présente garantie limitée ne couvre pas l'ampoule du projecteur Litebeam DL 450 DAVIS. Elle ne couvre pas non plus tout produit DAVIS A/S qui aurait été endommagé suite à un accident, une mauvaise utilisation ou un usage abusif. Elle ne couvre pas davantage l'utilisation de pièces n'ayant pas été fabriquées ou vendues par DAVIS A/S aux fins de modification non autorisée du projecteur Litebeam DL 450 DAVIS ou d'entretien réalisé par du personnel non agréé. La présente garantie limitée ne s'étend qu'au Client; elle n'est ni transférable, ni applicable à un tiers ou à un autre utilisateur, y compris toute personne faisant l'achat d'un projecteur Litebeam DL 450 DAVIS d'occasion. Toute personne faisant valoir ses droits en vertu de la présente garantie limitée devra être en mesure d'établir la date d'achat du projecteur Litebeam DL 450 DAVIS et de prouver à DAVIS A/S que ce produit a été acheté neuf.
Autres limitations de garantie et de responsabilité
La présente garantie constitue la seule et unique garantie consentie par DAVIS A/S, qui n'accorde aucune garantie explicite ou implicite, y compris, sans toutefois s'y limiter, les garanties de qualité marchande et d'aptitude à une utilisation particulière du produit. Sans limiter la portée générale de ce qui précède, toute description du projecteur Litebeam DL 450 DAVIS ne vise qu'à son identification, ne peut constituer la base d'une quelconque négociation commerciale et ne garantit pas que le produit vendu sera conforme à ladite description. L'utilisation d'échantillons ou de modèles n'a qu'un but explicatif, ne peut constituer la base d'une quelconque négociation commerciale et ne doit pas être interprétée comme garantissant que le projecteur Litebeam DL 450 DAVIS sera conforme à l'échantillon ou au modèle.
Aucune affirmation concernant un fait particulier ni aucune promesse faite par DAVIS A/S ne constitue la garantie que le projecteur Litebeam DL 450 DAVIS sera conforme à cette affirmation ou à cette promesse. La société DAVIS A/S ne garantit en aucune manière que le produit ne peut pas faire l'objet d'une plainte pour contrefaçon en matière de brevets et de propriété industrielle ou pour infraction aux droits d'auteur. La présente garantie limitée sera le seul recours possible. La société DAVIS A/S ne peut être tenue pour responsable envers un Client ou tout autre tiers de tout préjudice de caractère fortuit, indirect ou particulier, ou en cas de manque à gagner. La responsabilité de la société DAVIS A/S ou le recours du client en dommages-intérêts contre DAVIS A/S ne pourrait en aucun cas être supérieurs au coût du projecteur Litebeam DL 450 DAVIS.
Procédure de réclamation
Toute question ou réclamation concernant le projecteur Litebeam DL 450 DAVIS devra être adressée au personnel compétent de DAVIS A/S. Le projecteur Litebeam DL 450 DAVIS ne pourrait en aucun cas être renvoyé sans autorisation préalable de DAVIS A/S ou de son personnel compétent en la matière. Tout dommage, défectuosité, perte, non conformité ou tout autre problème concernant le projecteur Litebeam DL 450 DAVIS pouvant être décelés lors du contrôle de livraison, doivent être notifiés au transporteur et communiqués par écrit à DAVIS A/S à l'adresse suivante :
DAVIS A/S
BP 380, N-3001 Drammen, NORVEGE
au plus vite et dans tous les cas trente (30) jours au plus tard après la livraison. En cas de réclamation de cette nature, il sera rapidement convenu d'un contrôle avec DAVIS A/S ou son personnel compétent et, le cas échéant, avec des représentants du transporteur. Toute autre réclamation ou action concernant l'état ou la conformité du projecteur Litebeam DL 450 DAVIS ou toute autre considération relative au projecteur Litebeam DL 450 DAVIS doit être adressée dans les plus brefs délais et par écrit à la société DAVIS A/S lors de la découverte et au plus tard avant l'expiration de la période de garantie. Toute pièce du projecteur Litebeam DL 450 DAVIS faisant l'objet d'une réclamation devra être mise de côté et protégée, ne plus faire l'objet d'aucun traitement ni d'aucune utilisation, et ce jusqu'à ce que la société DAVIS A/S ou son personnel compétent puisse la contrôler et conseiller le Client quant à l'éventuelle suite à donner. Toute réclamation non adressée en temps utile par écrit rendra nulle toute action en dommages-intérêts.
Support technique
Sans être toutefois tenus de le faire, DAVIS A/S ou son personnel compétent en la matière peuvent fournir au Client des conseils techniques quant à l'utilisation du projecteur Litebeam DL 450 DAVIS. L'assistance ou les conseils seront fournis aux risques et périls du Client. DAVIS A/S ne pourra en aucun cas être tenu pour responsable des conseils fournis ou de l'assistance apportée ou encore des conséquences en résultat.
Déclaration FCC
Le projecteur Litebeam DL 450 DAVIS a subi des essais qui ont montré qu'il satisfait aux limites définies pour les appareils numériques de classe A, conformément à la section 15 de la réglementation FCC. Ces limites ont pour but d'assurer une protection raisonnable contre toute interférence gênante dans un environnement professionnel. Le projecteur Litebeam DL 450 DAVIS génère, utilise et peut émettre des fréquences radio. S'il n'est pas installé et utilisé selon les instructions, il peut provoquer des interférences dans les communications radio. L'utilisation du projecteur Litebeam DL 450 DAVIS en zone résidentielle est susceptible de provoquer des interférences gênantes, auquel cas l'utilisateur devra corriger le problème à ses propres frais.
Propriété industrielle
DAVIS et Litebeam DL 450 sont des marques déposées de DAVIS A/S. DLPTM et DMD sont des marques déposées de Texas Instruments Inc. IBM est une marque déposée de International Business Machines Corporation. Apple Macintosh et Apple Powerbook sont des marques déposées de Apple Computer Inc. Les autres marques appartiennent à leurs propriétaires respectifs. Les brevets norvégiens et étrangers sont en cours.
© Copyright 1997 DAVIS A/S. Tous droits réservés. Spécifications susceptibles de modification sans préavis.
Avant de commencer 2
1.1 Codes couleurs pour simplifier l'installation et l'utilisation 2 1.2 Accessoires 3 1.2.1 Accessoires pour ordinateurs PC/Mac externes 3 1.2.2 Accessoires vidéo 3 1.2.3 Autres câbles/accessoires 3 1.2.4 Câbles et accessoires en option 3 1.3 Installation des piles dans la télécommande........5
4.1 Utilisation de haut-parleurs externes
Sommaire
Litebeam DL 450 DAVIS 14
- 6.1 Modes de fonctionnement du projecteur Litebeam DL 450 DAVIS 6.2 La télécommande DAVIS 15
- 6.3 Utilisation du clavier à effleurement du projecteur Litebeam DL 450 DAVIS
- 6.4 Réglage de la hauteur et de l'angle du projecteur Litebeam DL 450 DAVIS
Sommaire
Utilisation des MENUS 19
7.1 Menu principal 19 7.1.1 Menu principal 20 7.2 Menu Configuration 22 7.2.1 Orientation de l'image 22 7.2.2 Type de souris 23 7.2.3 Langue 24 7.2.4 Menu Raccourci 25 7.2.5 Menu Zap 26 7.2.6 Chaînes de télévision 27 7.2.7 Informations produit 28 7.3 Menu Panneau de commande 28 7.3.1 Réglage de l'image 29 7.3.2 Position de l'image 30 7.3.3 Réglage du son 30 7.3.4 Réglage de la synchronisation 31 7.3.5 Gestionnaire de couleurs 31 7.3.6 Réglage du zoom/de la netteté 32
