CINEVISION - Projecteur DAVIS - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Projecteur de cinéma numérique
Caractéristiques techniques principales	Résolution 4K, luminosité 3000 lumens, contraste 10000:1
Alimentation électrique	220-240 V, 50/60 Hz
Dimensions approximatives	30 cm x 25 cm x 15 cm
Poids	3,5 kg
Compatibilités	HDMI, USB, VGA, compatible avec les systèmes d'exploitation Windows et macOS
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	220-240 V
Puissance	250 W
Fonctions principales	Projection de films, présentations, jeux vidéo, connectivité sans fil
Entretien et nettoyage	Nettoyer l'objectif avec un chiffon doux, dépoussiérer les ventilateurs régulièrement
Pièces détachées et réparabilité	Disponibilité de pièces de rechange sur demande, réparabilité modérée
Informations générales	Garantie de 2 ans, support technique disponible 24/7

FOIRE AUX QUESTIONS - CINEVISION DAVIS

Comment configurer le DAVIS CINEVISION pour la première fois ?

Pour configurer le DAVIS CINEVISION, branchez l'appareil à une source d'alimentation, puis suivez les instructions à l'écran pour sélectionner votre langue et configurer les paramètres de réseau.

Que faire si l'écran reste noir ?

Vérifiez que l'appareil est bien alimenté et que le câble HDMI est correctement connecté. Si l'écran reste noir, essayez de redémarrer l'appareil.

Comment mettre à jour le logiciel du DAVIS CINEVISION ?

Pour mettre à jour le logiciel, accédez au menu des paramètres, sélectionnez 'Mise à jour du système', puis suivez les instructions pour télécharger et installer la dernière version.

Pourquoi l'appareil ne détecte-t-il pas le signal HDMI ?

Assurez-vous que le câble HDMI est en bon état et bien connecté. Testez également avec un autre appareil pour voir si le problème persiste. Si nécessaire, redémarrez le DAVIS CINEVISION.

Comment réinitialiser le DAVIS CINEVISION aux paramètres d'usine ?

Pour réinitialiser l'appareil, allez dans le menu 'Paramètres', sélectionnez 'Réinitialiser' et confirmez l'action. Cela effacera tous les paramètres personnalisés.

Comment résoudre des problèmes de connexion réseau ?

Vérifiez que votre routeur fonctionne et que le DAVIS CINEVISION est connecté à votre réseau Wi-Fi. Vous pouvez également essayer de redémarrer votre routeur.

L'appareil surchauffe, que faire ?

Assurez-vous que le DAVIS CINEVISION est placé dans un endroit bien ventilé. Si l'appareil continue de surchauffer, éteignez-le et laissez-le refroidir avant de le réutiliser.

Comment contacter le support technique ?

Pour contacter le support technique, visitez notre site web officiel et utilisez le formulaire de contact ou appelez notre ligne d'assistance clientèle.

MODE D'EMPLOI CINEVISION DAVIS

1. Avant de commencer
2. Informations importantes.
3. Connexion du projecteur à un ordinateur 6
4. Connexion d'une source vidéo au projecteur 10
5. Connexion d'une source TV au projecteur 12
6. Utilisation du projecteur 14
7. Utilisation des menus
8. Maintenance 36
9. Dépannage 37

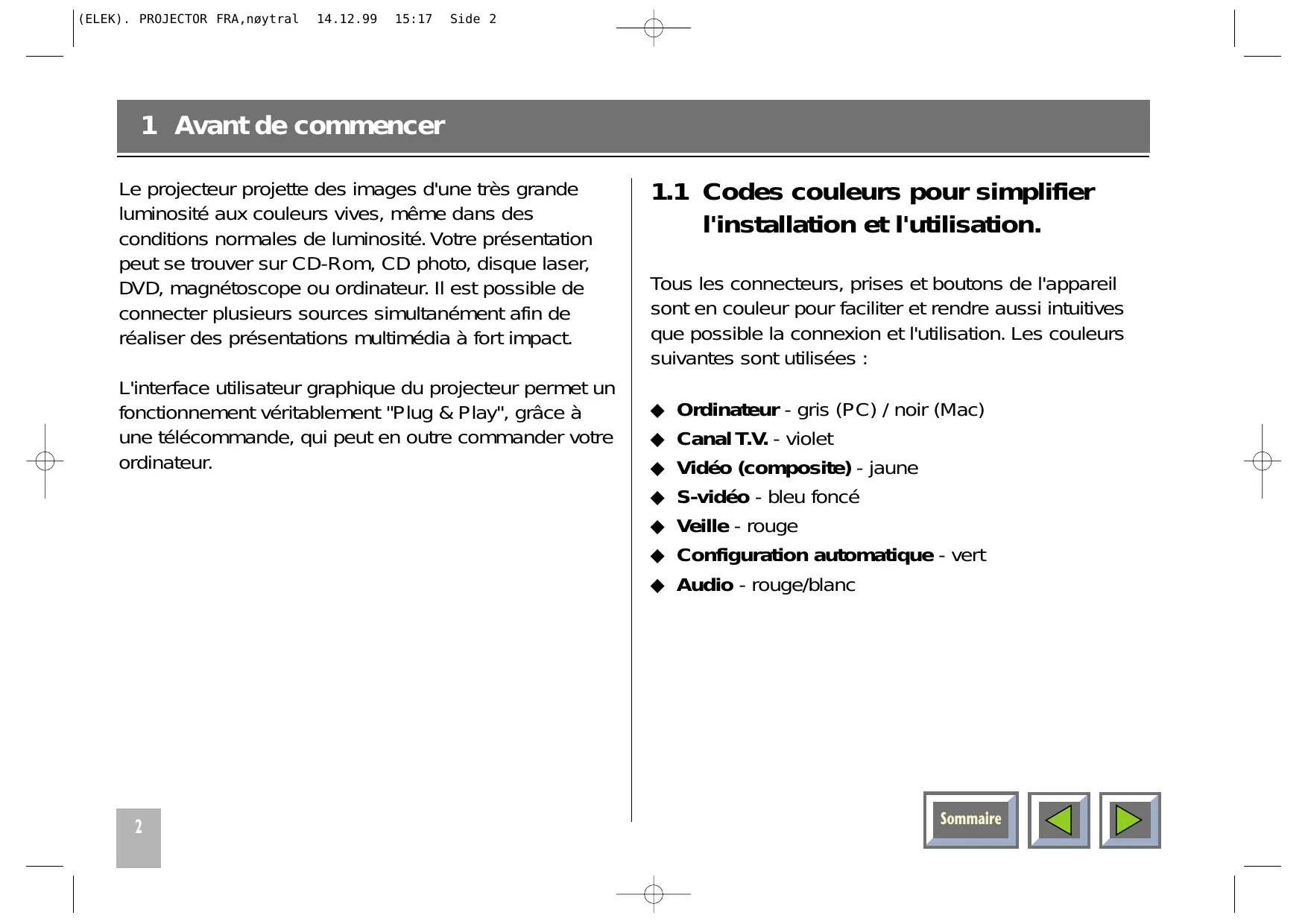

Avant de commencer

Le projecteur projette des images d'une très grande luminosité aux couleurs vives, même dans des conditions normales de luminosité. Notre présentation peut se trouver sur CD-Rom, CD photo, disque laser, DVD, magnétoscope ou ordinateur. Il est possible de connecter plusieurs sources simultanément afin de réaliser des présentations multimédia à fort impact.

L'interface utilisateur graphique du projecteur permet un fonctionnement véritablement "Plug & Play", grâce à une télécommande, qui peut en outre commander votre ordinateur.

1.1 Codes couleurs pour simplifier l'installation et l'utilisation.

Tous les connecteurs, prises et boutons de l'appareil sont en couleur pour faciliter et rendre aussi intuitives que possible la connexion et l'utilisation. Les couleurs suivantes sont utilisées :

Ordinateur - gris (PC) / noir (Mac) ♦ Canal T.V. - violet ♦ Vidéo (composite) - jaune ♦ S-vidéo - bleu foncé ♦ Veille - rouge ♦ Configuration automatique - vert ♦ Audio - rouge/blanc

1.2 Accessoires

Prenez quelques minutes pour vérifier que votre projecteur est bien complet : câble d'alimentation, télécommande avec piles, mode d'emploi.

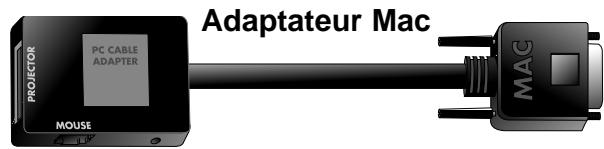

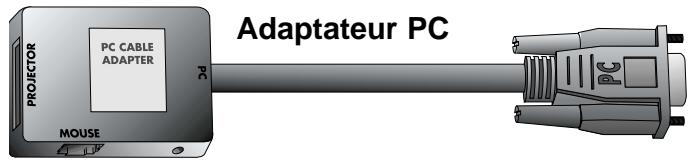

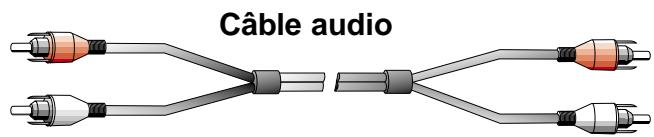

Câbles et accessoires en option

Câble ordinateur (Enhanced Video Connector (EVC), mâle aux deux extrémités, 3 mètres) • Câble audio PC/Mac (jack stéréo, 0,3 mètre) • Adaptateur PC • Câble RS-232 pour souris (PC) • Câble PS/2 pour souris (PC) • Adaptateur Mac • Câble pour souris ADB (Apple Desktop Bus) pour Mac • Câble Super-vidéo • Câble vidéo composite • Câble audio • Sac à deux poches • Câble EVC, 10-15 mètres • Kit de montage au plafond

Télécommande interactive

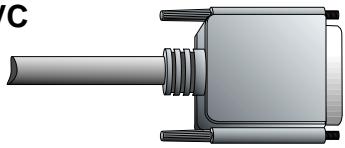

Câble EVC

Câble Super-vidéo

Câble vidéo composite

Câble du jack stéréo

Câble de souris PS/2 pour PC

Câble de souris RS-232 pour PC

Câble de souris ADB pour Macintosh

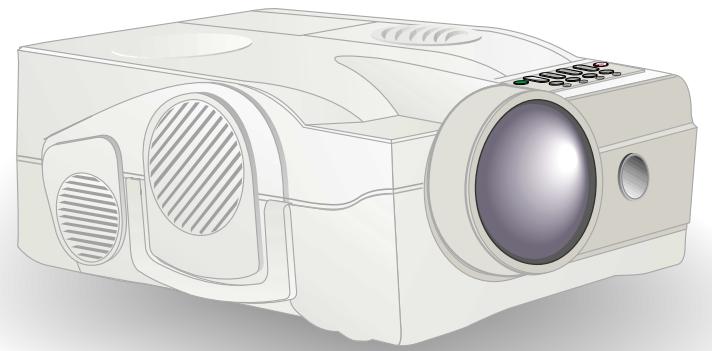

Figure 1 : Produit et accessoires

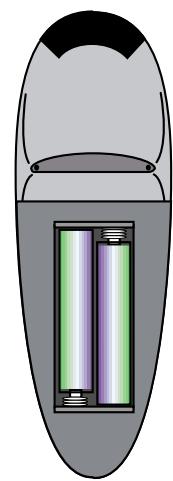

1.3 Installation des piles dans la télécommande

La Figure 2 montre la télécommande après qu'on ait retiré le couvercle du logement des piles. Retirez le couvercle du logement des piles en le faisant glisser et insérez les piles en respectant la polarité + et -. Remettez le couvercle en place.

Figure 2 : Installation des piles dans la télécommande

2. Informations importantes

La carte de garantie ou la copie de la facture constituent votre preuve d'achat.

REMARQUE! Veillez à ne pas malmener l'appareil pendant le transport.

Avertissement !

Il peut être dangereux d'ouvrir ou de bricoler le projecteur.

Pour changer l'ampoule, reportez-vous aux instructions jointes à l'ampoule de remplacement.

Ne confiez la maintenance qu'à du personnel agréé. Contactez votre revendeur pour toutes questions concernant l'entretien ou la maintenance.

La procédure de connexion du projecteur est la même pour tous les types d'ordinateurs.

1. Vérifiez que l'ordinateur, l'écran et le projecteur sont hors tension.
2. Repérez le connecteur de sortie RVB à l'arrière de votre ordinateur (c'est là que vous connectez l'écran à l'ordinateur).
3. Connectez l'ordinateur au projecteur à l'aide du câble VGA et de l'adaptateur correspondant à l'ordinateur que vous utilisez. Voir Figures 3 et 4.
4. âble de l'écran à l'adaptateur. Voir Figures 5 et 6.
5. Si vous souhaitez commander l'ordinateur à l'aide de la télécommande, connectez le câble de votre souris au boîtier de 7 et 8. Lorsque votre ordinateur est connecté au projecteur par le câ
6. Si vous souhaitez utiliser le son avec votre ordinateur, connectez le câble du jack stéréo à la connexion audio de l'ordinateur et PC ou Mac.
7. Mettez le projecteur sous tension et allumez l'ordinateur. À présent, l'image de l'ordinateur doit être projetée par le projecteur et la télécommande doit se comporter en souris. Si l'image n'apparaît pas simultanément sur l'écran de l'ordinateur, ou si la souris ne fonctionne pas, voir la section "Dépannage".

Connexion à un PowerBook Apple

Figure 3: Connexion à un ordinateur portable

Figure 4 : Connexion à un PowerBook Apple

Connexion à un PC de bureau avec RVB standard

Figure 5: Connexion à un PC de bureau avec RVB standard

Connexion à un ordinateur de bureau Macintosh Apple

Figure 6: Connexion à un ordinateur de bureau Macintosh Apple

Connexion du câble de la souris et du jack stéréo (Mac)

Figure 7 : Connexion du câ éo (PC)

Figure 8 : Connexion du câ Mac)

La procédure de connexion d'une source vidéo au projecteur est identique pour la S-Vidéo et pour la vidéo composite.

Pour sélectionner manuellement les formats SECAM, PAL N et PAL M, appuyez sur le bouton vert. Si vous ne trouvez pas le format désiré au premier essai, appuyez une nouvelle fois. Le format vidéo est stocké séparément pour chaque connecteur.

1. Vérifiez que la source vidéo et le projecteur sont hors tension.
2. âble vidéo au connecteur "Video out" (sortie vidéo) de la source vidéo et l'autre au connecteur vidéo correspondant du panneau de connexion du projecteur.
3. âble audio aux connecteurs "Audio out" (sortie audio) de la source vidéo et l'autre aux connecteurs audio du projecteur. La prise rouge se branche dans le connecteur

rouge, l'autre prise dans le connecteur blanc. Le rouge correspond au canal stéréo de droite.

1. Une fois toutes les connexions effectuées et vérifiées, mettez la source vidéo et le projecteur sous tension.
2. Le projecteur projette automatiquement les images fournies par la source vidéo. Si ce n'est pas le cas, reportez-vous à la section "Dépannage".

4.1 Utilisation de haut-parleurs externes

Pour utiliser des haut-parleurs externes avec le projecteur, il faut connecter un amplificateur à la sortie audio (Audio out) du projecteur.

Figure 10 : Utilisation de haut-parleurs externes

Une fois connectés, les haut-parleurs externes peuvent être activés ou désactivés à partir du projecteur.

Concernant la commande des haut-parleurs internes, reportez-vous à la section 7.3.3, "Réglage des paramètres audio".

L'utilisation d'un tuner TV avec le projecteur est facultative.

Figure 11 : Connexion à une source T. V.

Remarque ! Nécessite l'installation d'un tuner TV.

Pour utiliser le projecteur comme sortie T. V., connectez l'antenne de télévision au connecteur T. V. du panneau de connexion du projecteur.

Le projecteur se comporte exactement comme un poste de télévision.

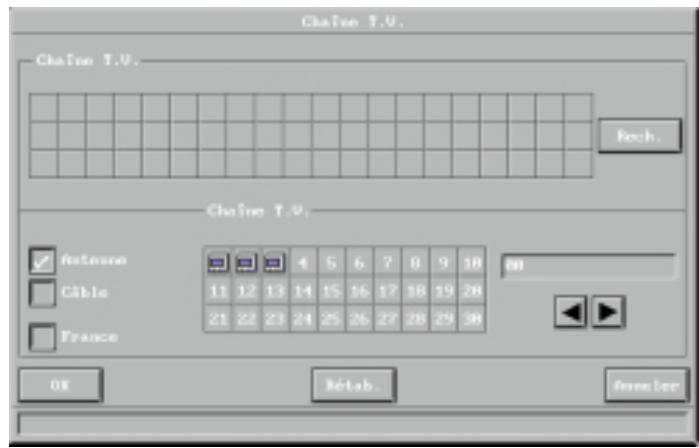

Reportez-vous à la section 7.2.6 pour le réglage des paramètres T. V.

Le projecteur reçoit les signaux T. V. de trois manières :

Par antenne (terrestre), par câble, par démodulateur satellite.

Ces trois approches fonctionnant différemment, il est important de refléchir aux options de chacune d'elles avant de fixer les paramètres du projecteur.

Antenne

Quand les signaux TV sont reçus par une antenne, il faut affecter à chaque canal un numéro de chaîne différent. Il en va de même avec le tuner TV du projecteur. Lorsque vous êtes connecté à une antenne, vous affectez les différents canaux aux numéros de chaînes proposés par le menu Configuration de la télévision. Ceci fait, pour passer d'un canal à l'autre, vous vous servez des flèches haut et bas du menu, de la télécommande ou de la touche de défilement des canaux qui se trouve sur le clavier à effleurement.

Câble

Quand vous êtes connecté à un système câble, vous avez deux options. Si vous disposez d'un décodeur, vous passez votre poste de télévision sur la chaîne du câble puis vous utilisez la télécommande pour naviguer entre les canaux. Si vous ne disposez pas d'un décodeur, il vous suffit de configurer votre téléviseur comme pour une réception par antenne. C'est la même chose avec le projecteur. Vous devez faire défiler le nom des canaux dans le menu de configuration de la télévision jusqu'à ce que vous trouviez le canal correspondant à votre système câble. Quand vous avez affecté à ce canal l'un des numéros de chaînes, il vous suffit de sélectionner ce numéro pour naviguer entre les canaux à l'aide de la télécommande ou du clavier à effleurement.

Satellite

Il faut procéder comme pour le câble avec décodeur, à savoir que vous sélectionnez le canal qui lit les signaux reçus par l'antenne satellite. Ensuite, vous vous servez de la télécommande du démodulateur pour naviguer entre les canaux.

6.1 Modes de fonctionnement du projecteur

Le projecteur dispose de plusieurs modes de fonctionnement :

Veille Normal Raccourci Menu Pointeur Ecran noir

Veille (voir section 6.3)

En mode Veille, le projecteur est coupé ; il peut être remis en marche à l'aide de certaines touches.

Normal

En mode Normal, une image apparaît à l'écran. La souris fonctionne comme une souris normale de PC ou de Mac.

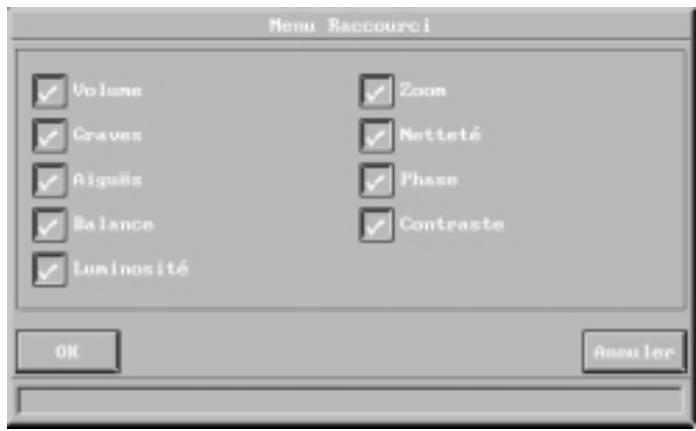

Raccourci (voir section 7.2.4)

Le mode Raccourci s'utilise avec la télécommande interactive (touche Raccourci). On affecte des fonctions à la touche Raccourci de la télécommande dans le menu . Cliquer sur la touche Raccourci vous permet de naviguer entre les différentes fonctions que vous avez sélectionnées dans ce menu.

Menu

Le mode Menu active le menu principal ; vous utilisez le clavier, la souris et les touches de la télécommande pour naviguer entre ses options.

Pointeur (voir section 7.2.5)

Le mode pointeur permet de déplacer un curseur sur l'écran à l'aide de la fonction souris.

Écran noir (voir section 7.2.5)

En mode Écran noir, l'écran est noir.

6.2 La télécommande

La télécommande remplit deux fonctions :

1. accès au Menu principal et commande des divers réglages de l'image et des fonctions du projecteur ;
2. commande à distance de votre ordinateur.

Dirigez la télécommande vers l'écran de projection. Un faisceau infrarouge rebondit sur l'écran pour revenir au récepteur infrarouge du projecteur.

Remarque !

Vérifiez qu'aucun obstacle ne bloque le récepteur IR situé derrière l'objectif à l'avant du projecteur, car cela empêcherait la télécommande et le projecteur de communiquer.

Pour que l'appareil donne de bons résultats, le trajet télécommande - écran - projecteur ne doit pas excéder 10 mètres au total. Si le passage par l'écran rallonge cette distance, il faut diriger la télécommande directement vers le récepteur IR.

Figure 12 : Télécommande

La télécommande permet la commande interactive à distance de votre ordinateur en environnements Macintosh et Microsoft Windows. Elle est munie d'un clavier à effleurement unique en son genre, qui vous permet de commander votre ordinateur avec la plus grande facilité et fonctionne en tous points comme une souris normale.

La télécommande est très facile à utiliser. Outre le clavier à effleurement, elle ne comporte que les six touches suivantes :

Touche située sous la télécommande

Touche Bouton gauche de la souris

Petite touche grise

Interruption des actions (touche Bouton droit de la souris)

Menu

La touche Menu permet d'accéder aux fonctions de commande par menu de SIM2 multimedia S.p.A. Pour vous déplacer entre les différentes options du menu, positionnez le curseur en forme de flèche en vous servant du clavier à effleurement et cliquez sur la touche Bouton gauche de la souris située sous la télécommande.

Si vous appuyez sur la touche Menu alors que vous êtes en mode Menu, vous retournez en mode Normal.

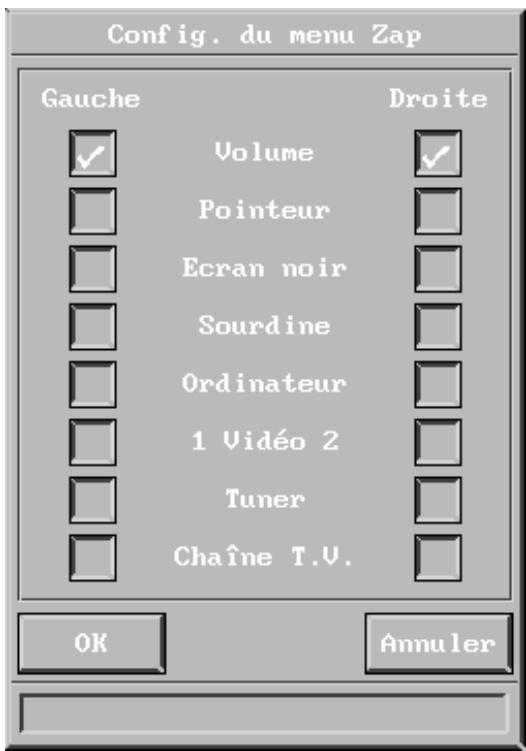

Vous pouvez affecter une fonction à chacune des deux touches Zap. Pour ce faire, sélectionnez l'icône Zap dans le menu. Les touches Zap peuvent être programmées pour effectuer la même fonction, hausser/baisser le volume du son par exemple. Reportez-vous à la section 7.2.5 pour une approche plus détaillée du menu Zap.

Raccourci

Appuyer sur la touche Raccourci vous permet de naviguer entre les fonctions que vous lui avez affectées. Reportez-vous à la section 7.2.4 pour savoir comment affecter des fonctions à la touche Raccourci.

Figure 13 : La souris à distance communique avec le projecteur via l'écran de projection.

6.3 Utilisation du clavier à effleurement du projecteur

Figure 14 : Touches

Le clavier vous donne directement accès aux fonctions les plus importantes du projecteur. Il s'avère très pratique quand les piles de la télécommande commencent à s'user, ou tout simplement, quand vous avez oublié de vous munir de la télécommande. Les fonctions des touches sont les suivantes :

Source

Le projecteur possède une touche directe pour chacune des quatre sources :

Fonction texte/couleur

Ordinateur (PC/Mac) (PC) ♦ Téléviseur (T. V.) ♦ Vidéo composite (V) ♦ S-vidéo (S-V)

La touche T. V. ne fonctionne que si un tuner T. V. est installé.

Volume (+/-)

La touche Volume commande la puissance du son quand le projecteur est connecté à une source audio.

Canal

Cliquer sur les flèches gauche/droite permet de naviguer entre les chaînes de télévision préprogrammées, lorsque la source sélectionnée est TV.

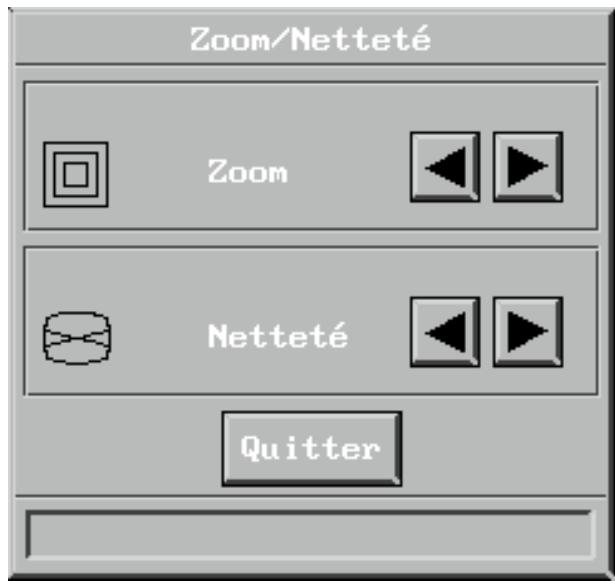

Focus (netteté)

Appuyer sur la touche Focus permet de régler la netteté de l'image projetée, une fois que l'on s'est servi du zoom pour lui donner la taille souhaitée.

Zoom

Appuyer sur la touche Zoom permet de donner à l'image projetée la taille désirée.

Veille

La touche Veille place le projecteur en mode Veille. L'ampoule s'éteint, les ventilateurs continuent à fonctionner le temps de refroidir le projecteur puis s'arrêtent. Pour revenir en mode Normal, appuyez, soit une nouvelle fois sur la touche Veille, soit sur la touche Menu de la télécommande.

Configuration automatique

La touche de configuration automatique définit les paramètres optimaux du projecteur pour la source connectée. Pour procéder à des réglages manuels, utilisez les menus (voir section 7).

Remarque !

Il est impossible d'afficher le menu principal à l'écran sans la télécommande.

6.4 Réglage de la hauteur et de l'angle du projecteur

Pour régler la hauteur et l'angle du projecteur, il faut régler les quatre petits pieds qui se trouvent sous l'appareil.

Remarque !

L'angle du projecteur ne doit jamais demeurer longtemps supérieur à 90°, car cela réduirait la durée de vie de l'ampoule.

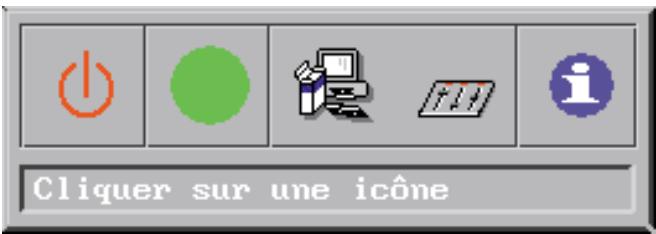

7.1 Menu principal

Menu principal

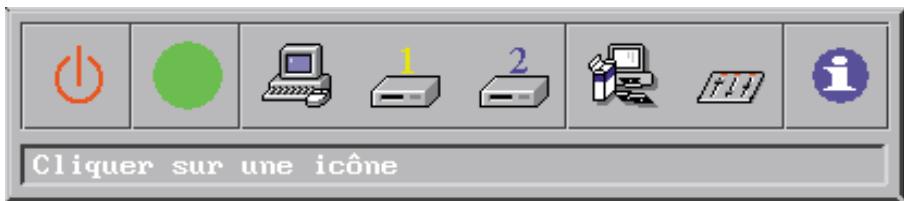

Menu avec option vidéo installée

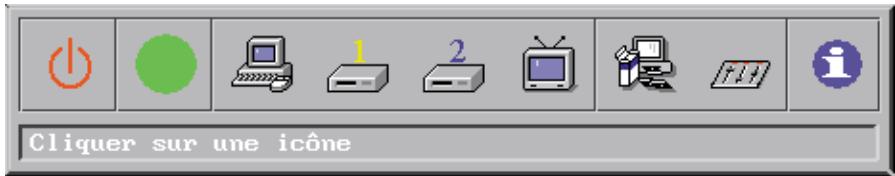

Menu avec options vidéo et tuner TV installées

7.1.1 Menu principal

Le menu principal est composé de deux parties :

les icônes, le texte d'aide.

Les iconônes

Les icônes symbolisent une fonction et sont organisées par groupes de fonctions similaires. Cliquez sur une icône pour l'activer. Certaines icônes ont une fonction directe, d'autres donnent accès à un sous-menu.

Le texte d'aide

Le déplacement du curseur sur une icône génère l'affichage d'une brève description de l'icône en question dans la zone de texte.

Veille

La touche Veille place le projecteur en mode Veille. L'ampoule s'éteint, les ventilateurs continuent à fonctionner le temps de refroidir le projecteur puis s'arrêtent.

Pour revenir en mode Normal, appuyez soit une nouvelle fois sur la touche Veille, soit sur la touche Menu de la télécommande.

Configuration automatique

La touche de configuration automatique définit automatiquement divers paramètres du projecteur :

positions horizontal et vertical, horloge d'échantillonnage, phase, choix entre les formats vidéo disponibles et détection automatique des formats NTSC/PAL.

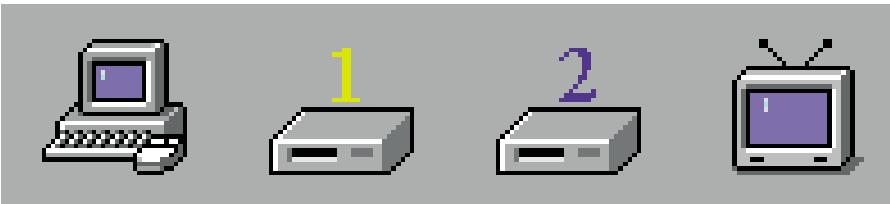

On peut connecter quatre sources différentes au projecteur : un ordinateur, deux sources vidéo et un tuner T.V. (facultatif).

Pour sélectionner la source désirée, il faut cliquer sur l'icône qui la représente. Utilisez le clavier à effleurement de la souris à distance pour déplacer le pointeur jusqu'à l'icône de votre choix et appuyez sur la touche "Bouton gauche de la souris" située sous la télécommande.

Menu Configuration

Ce menu permet de définir les paramètres du projecteur qui sont rarement modifiés, tels que la langue, le type de souris ou l'orientation des images.

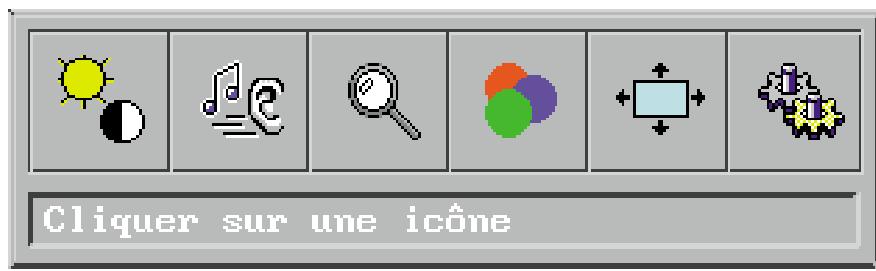

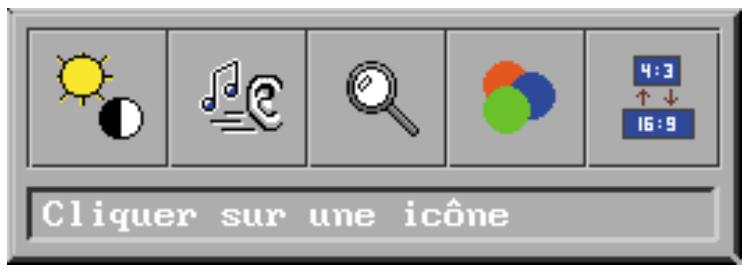

Panneau de commande

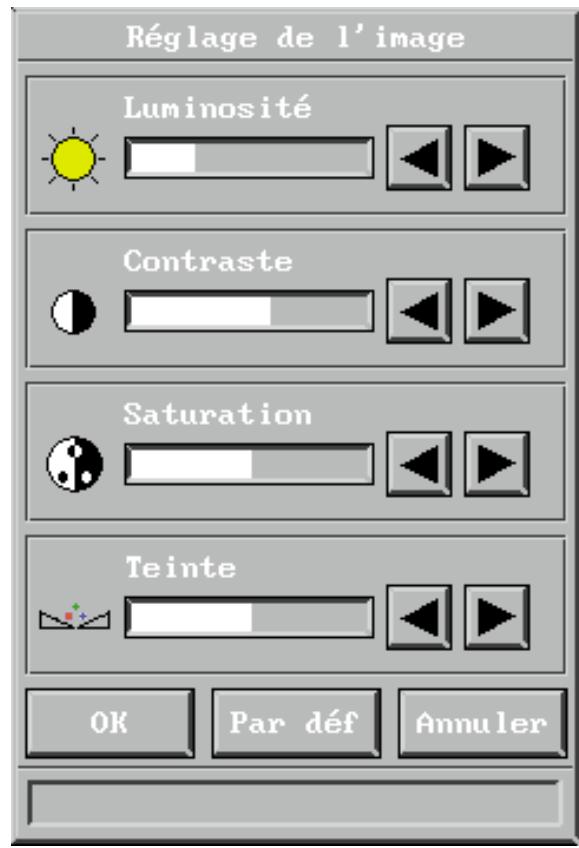

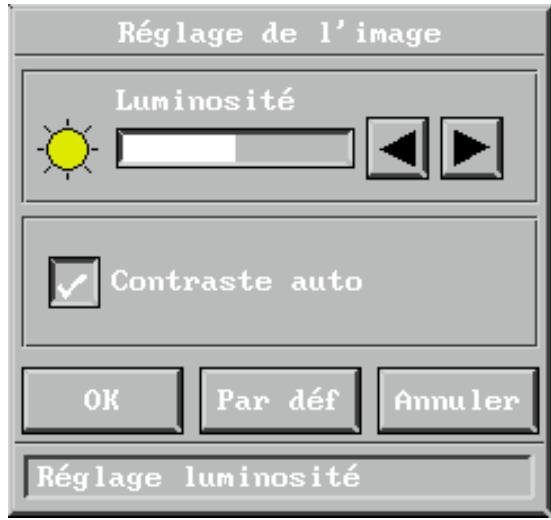

Ce menu vous permet de régler l'image et le son.

Faire disparaître le menu principal de l'écran

Pour f , appuyez sur la touche Menu de la télécommande interactive. Vous pouvez parvenir au même résultat en appuyant sur la touche Bouton droit de la souris, située sur la face supérieure de la télécommande. Cette touche sert également à annuler les actions effectuées quand on se trouve dans les menus.

Le menu principal disparaît de l'écran au bout de 40 secondes.

Informations produit

Cliquez sur l'icône Informations produit pour obtenir des informations sur le produit et sur la société.

Cliquez sur Quitter pour sortir de ce menu.

7.2 Menu Configuration

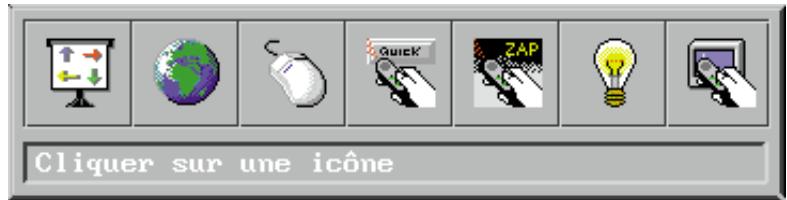

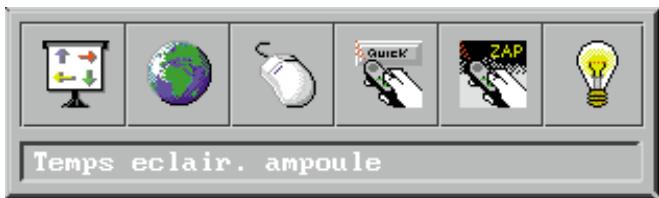

Menu Configuration

Le menu Configuration donne accès aux sous-menus suivants :

Orientation de l'image, Langue, Type de souris, Affectation de fonctions à la touche Raccourci, Affectation de fonctions à la touche Zap.

7.2.1 Orientation de l'image

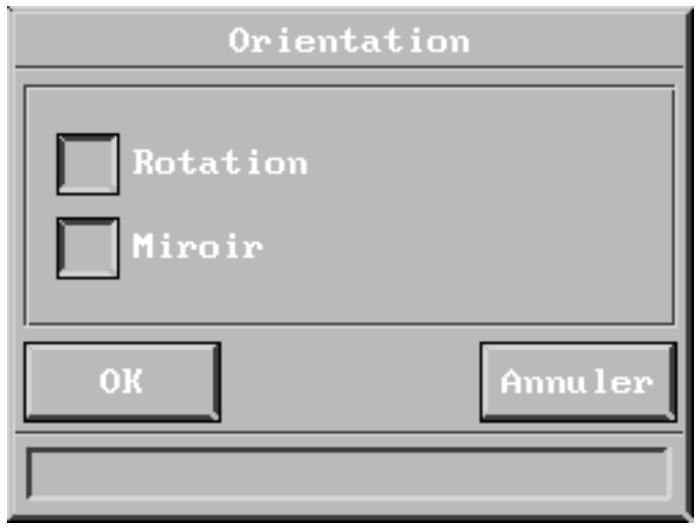

Orientation de l'image

Le menu Orientation de l'image donne le choix entre les fonctions "Miroir" et "Rotation".

Normal

On se sert du mode Normal quand le projecteur est posé sur une table et projette une image sur un écran.

Miroir

On coche Miroir quand le projecteur projette l'image depuis l'arrière de l'écran.

Rotation

On coche Rotation quand le projecteur est monté au plafond et projette l'image par l'avant.

Rotation et miroir

On coche Rotation et Miroir quand le projecteur est monté au plafond et projette l'image depuis l'arrière de l'écran.

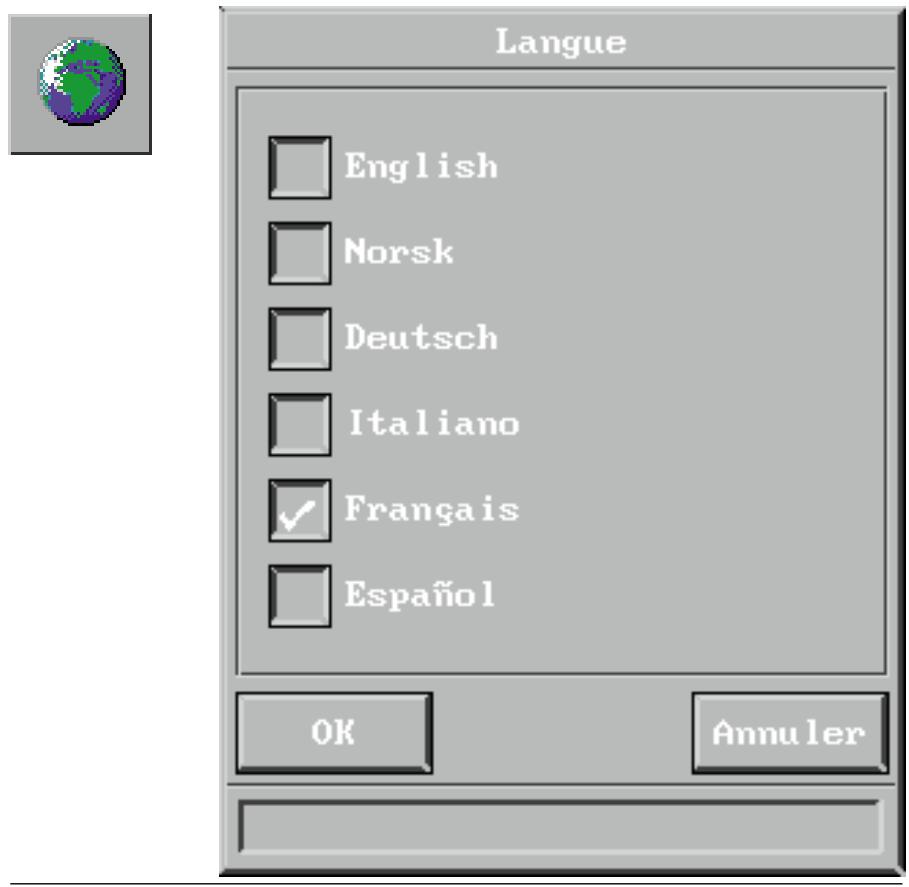

Sélection de la langue

Ce menu vous permet de CHOISIR parmi plusieurs langues : Anglais, Français, Allemand, Italien, Espagnol et Norvégien.

Cochez la boîte en regard de la langue de votre choix. Cliquez sur OK. La fenêtre disparaît, le menu principal et tous les sous-menus s'affichent dans la langue sélectionnée.

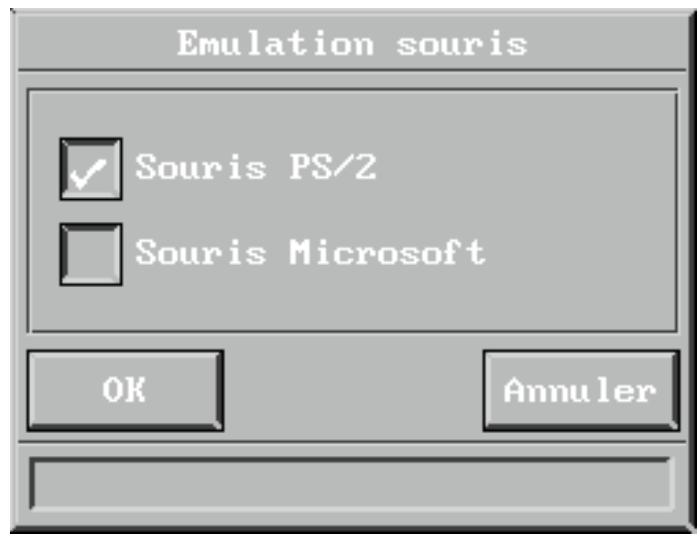

7.2.3 Type de souris

Sélection du type de souris

La connexion du câble de la souris génère automatiquement le choix de la souris PC ou Mac. Si votre PC utilise une souris RS-232, CHOISISSEZ "Souris Microsoft" dans ce menu. Si votre PC utilise une souris PS/2, choisissez "Souris PS/2". La souris sélectionnée demeure active tant que vous ne modifiez pas votre choix. Le projecteur est configuré en usine pour une souris PS/2.

7.2.4 Menu Raccourci

Paramètres du menu Raccourci

Le menu Raccourci permet d'affecter des fonctions à la touche Raccourci de la télécommande. Appuyez sur la touche Raccourci pour naviguer entre les fonctions sélectionnées dans ce menu. Dans l'exemple illustré ci-dessus, la premièr la fonction volume. Une barre de volume s'affiche en bas de l'image projetée, qui vous permet de monter ou de baisser le son. Pour agir sur la barre, il faut soit appuyer sur le clavier à effleurement vers la droite ou vers la gauche, soit utiliser l'une des deux touches Zap de la télécommande. Pour valider votre choix, appuyez sur la touche Bouton gauche de la souris. Pour revenir au volume d'origine, appuyez sur la touche Bouton droit de la souris.

Une nouvell ra la fonction luminosité. Une barre de luminosité apparaîtra en bas de l'image. Lorsque vous aurez activé l'ensemble des fonctions sélectionnées, le menu disparaîtra de l'écran.

Menu Zap

Le menu Zap sert à affecter des fonctions aux touches Zap de la télécommande. Il se présente sous la forme de deux colonnes de boîtes à cocher : la colonne de gauche affecte les fonctions à la touche de gauche et la colonne de droite affecte les fonctions à la touche de droite.

Volume (+/-)

Commande le son de la source active.

Pointeur

Activez la fonction pointeur du projecteur. La première pression active le pointeur, la seconde le désactive.

Écran noir

Activez le mode Écran noir en appuyant sur la touche Zap. La première pression active ce mode, la seconde le désactive.

Sourdine

Coupe le son. La première pression coupe le son, la seconde le restitue.

Ordinateur

Déclarez l'ordinateur comme source.

Vidéo

Sélectionne la source vidéo. Cette fonction peut être affectée aux deux touches Zap (entrée vidéo 1 ou 2).

Tuner

Déclarez le tuner T. V. comme source.

Tuner TV

Commande la sélection des canaux T. V. préprogrammés. Si la source installée et sélectionnée est un tuner T. V., vous pouvez sélectionner les canaux T. V. à l'aide des touches Zap.

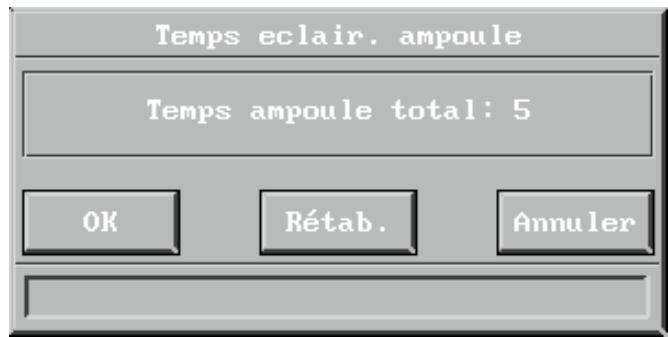

7.2.6 Affichage du temps de fonctionnement total de l'ampoule

Cette fenêtre visualise le temps total de fonctionnement de l'ampoule. Elle permet également de remettre à zéro le temps de fonctionnement de l'ampoule après remplacement, et de programmer la longévité de l'ampoule.

7.2.7 Chaînes de télévision

Ce menu ne s'affiche que si le tuner TV est installé et qu'il est défini comme source. Pour activer le menu des chaînes de télévision, il suffit alors d'appuyer sur l'icône "chaînes de télévision".

Le menu Chaînes de télévision comporte deux volets :

La r , l'attribution d'un numéro de chaîne aux nouveaux canaux.

Recherche automatique des chaînes

Cette fonction sélectionne toutes les chaînes de télévision émettant un signal (60 chaînes maximum), qui sont symbolisées par une icône représentant un téléviseur.

Nouveaux canaux

On peut préprogrammer 30 canaux.

Lorsque l'on clique sur le bouton Rechercher, le système se lance à la recherche de tous les canaux T.V. disponibles. Une icône en forme de téléviseur indique qu'un canal a été trouvé.

Pour affecter un canal à une chaîne :

1. Sélectionnez un canal dans le menu de recherche automatique en cliquant sur l'icône en forme de téléviseur correspondant à la chaîne désirée.
2. Le canal TV est activé.
3. Sélectionnez la chaîne que vous souhaitez placer sur ce canal.
4. L'icône en forme de téléviseur se superpose au numéro de la chaîne.

Pour effectuer une recherche manuelle des chaînes, utilisez les touches fléchées en bas à droite de la fenêtre.

7.3 Menu Panneau de commande

Menu Panneau de commande

Le Panneau de commande donne accès aux menus de réglage de l'image et du son.

Les icônes "Position de l'image" et "Réglage de la synchronisation" ne sont visibles que si la source PC est active.

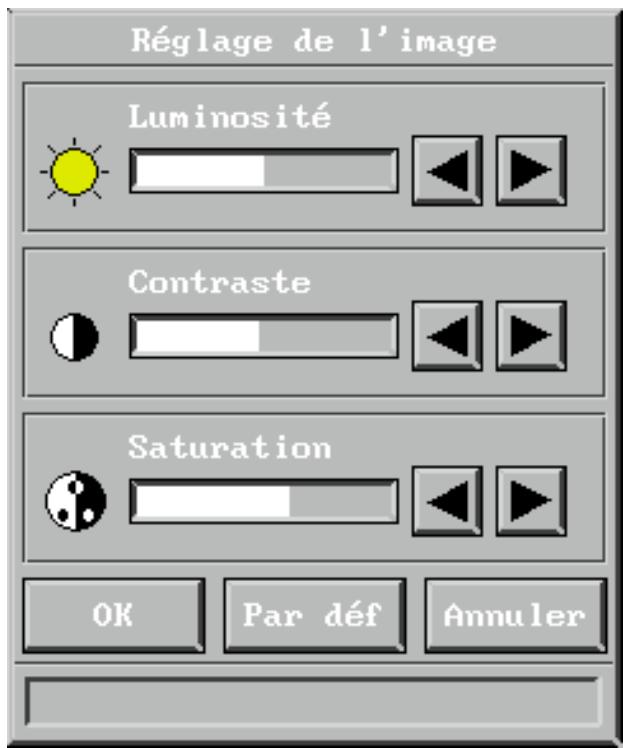

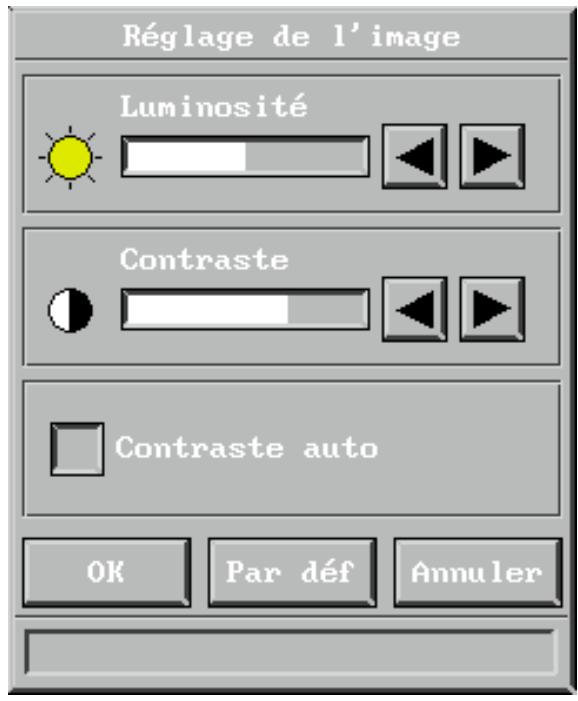

7.3.1 Réglage de l'image

Sélectionnez le menu Réglage de l'image pour régler la luminosité, la saturation et la teinte.

Quand la source sélectionnée est le PC, seule la luminosité est disponible.

Quand la vidéo PAL/SECAM est la source sélectionnée, la luminosité, le contraste et la saturation sont disponibles.

Toutes les options sont disponibles avec la vidéo NTSC.

Cliquez sur OK pour quitter en sauvegardant les changements ou sur Annuler pour quitter sans sauvegarder.

Cliquez sur Par défaut pour restaurer les paramètres d'usine.

7.3.2 Réglage du son

Réglage du son

Sélectionnez cette fonction lorsqu'un signal audio est connecté, soit à la connexion "Audio in" (entrée audio) du projecteur, soit par un câble EVC. Utilisez les quatre barres coulissantes pour régler le volume, les basses, les aigus et la balance jusqu'à ce que le son vous convienne.

Cochez "Sourdine interne" pour mettre en sourdine les haut-parleurs internes. Cochez "Sourdine externe" pour mettre en sourdine la sortie audio externe.

Cliquez sur OK pour quitter en sauvegardant les changements ou sur Annuler pour quitter sans sauvegarder.

Sélectionnez Par défaut pour restaurer les paramètres d'usine.

7.3.3 Réglages du zoom/de la netteté

Réglage du zoom/de la netteté

Ce menu vous permet de régler le zoom et la netteté du projecteur en cliquant sur les flèches haut et bas du menu. Lorsque l'image vous convient, cliquez sur le bouton OK pour quitter en sauvegardant les nouveaux paramètres.

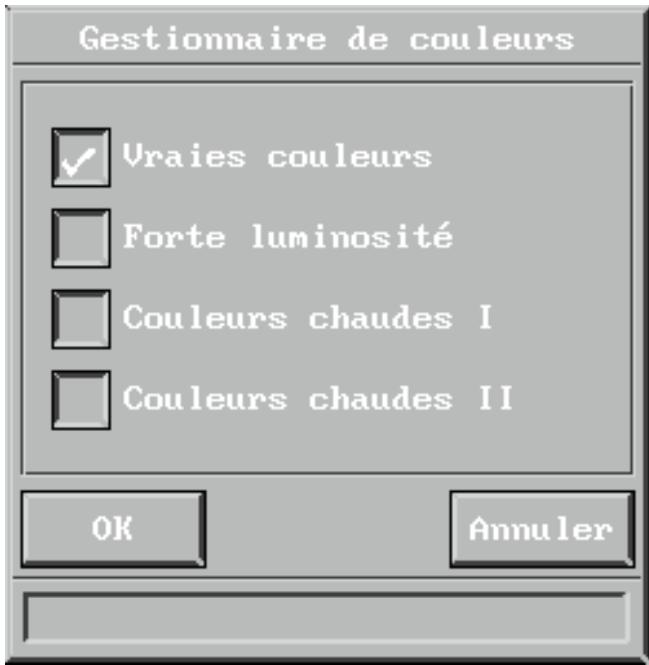

7.3.4 Gestionnaire de couleurs

Paramètres de couleurs

La fonction est de vous permettre d'obtenir des performances optimales de votre projecteur, quelles que soient les conditions de lumière ambiante.

Le menu vous permet de choisir entre quatre paramètres de couleurs prédéfinis.

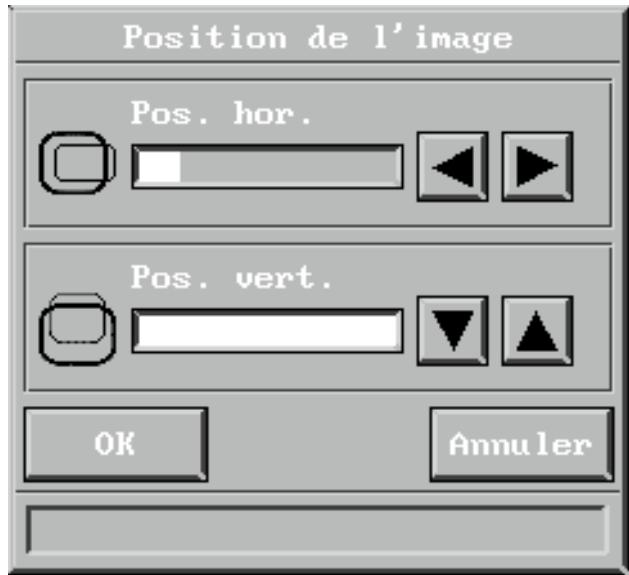

7.3.5 Position de l'image

Position de l'image

Les deux barres coulissantes permettent de régler la position verticale et horizontale de l'image sur l'écran.

Cliquez sur OK pour quitter en sauvegardant les changements ou sur Annuler pour quitter sans sauvegarder.

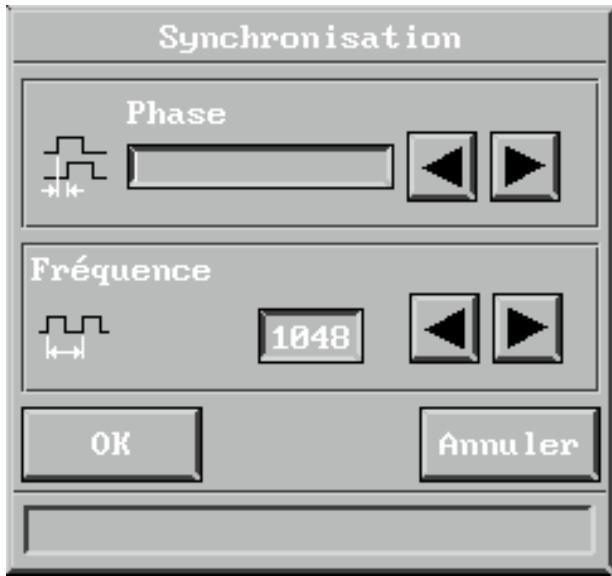

7.3.6 Réglage de la synchronisation

Réglage de la synchronisation

Si l'ordinateur est la source sélectionnée, on peut régler la synchronisation en ajustant les paramètres Phase et Fréquence. La synchronisation est déterminée par la fonction de configuration automatique. En principe, aucun réglage manuel de la synchronisation ne devrait être nécessaire.

7.3.7 Gestionnaire de couleurs

Paramètres de couleurs

La fonction est de vous permettre d'obtenir des performances optimales de votre projecteur, quelles que soient les conditions de lumière ambiante.

Le menu vous permet de choisir entre quatre paramètres de couleurs prédéfinis.

8. Maintenance

Tout travail de maintenance doit être effectué par du personnel autorisé.

Contactez votre revendeur pour tout ce qui concerne la maintenance.

La durée de vie de l'ampoule est d'environ 2000 heures. Si, par extraordinaire, vous deviez la changer, la marche à suivre détaillée se trouve dans le kit d'ampoule de rechange.

Causes possibles et solutions :

1. Le projecteur est en mode Veille. Si c'est effectivement le cas, un voyant rouge est allumé à côté de la touche Veille. Appuyez sur la touche Veille ou sur la touche Menu de la télécommande.
2. L'ampoule ne fonctionne pas. Vérifiez le voyant du panneau de commande. S'il est orange, c'est que l'ampoule ne fonctionne pas. Contactez votre revendeur Sim2 multimedia s. p. a..
3. Le produit est en mode Écran noir. Appuyez sur les touches Zap de la télécommande.
4. La luminosité est trop faible. Réglez la luminosité jusqu'à ce que l'image vous convienne.
5. Le PC est en mode économique d'énergie ou sa sauvegarde d'écran est activée. Sortez du mode économique d'énergie et mettez fin à la sauvegarde d'écran du PC.
6. L'image apparait sur l'écran du portable et non sur le projecteur. Activez le port externe du portable en appuyant sur la combinaison de touches appropriée pour votre ordinateur.
7. Le projecteur n'est pas branché. Vérifiez que le câ

Causes possibles et solutions :

1. L'ordinateur est éteint. Mettez-le sous tension.
2. Le projecteur n'est pas sous tension. Vérifiez l'interrupteur MARCHE/ARRÊT qui se trouve à l'arrière.
3. Les câbles ne sont pas connectés convenablement. Vérifiez toutes les connexions.
4. La prise murale ne fournit pas d'électricité. Vérifiez si la prise murale fonctionne correctement. REMARQUE ! Quand toutes les connexions au secteur sont correctes, un voyant vert s'allume sur le panneau de commande.
5. Portables de type "notebook" : il est possible qu'il faille activer le port RVB externe manuellement. Consultez le manuel de l'appareil pour vérifier son mode de fonctionnement.

Causes possibles et solutions :

1. La configuration automatique de l'image n'est pas activée. Lancez-la en appuyant sur la touche verte du clavier à effleurement ou en choisissant Configuration automatique dans le menu.
2. Les paramètres de synchronisation du PC ne sont pas optimaux.

Causes possibles et solutions :

1. Vérifiez que rien n'obstrue le récepteur IR situé à l'avant du projecteur.
2. Assurez-vous que la télécommande est dirigée vers le récepteur IR du projecteur.
3. Assurez-vous que vous n'êtes pas éloigné de plus de 10 m du projecteur.
4. Les piles sont peut-être usées. Changez-les.
5. Il se peut que des parasites électromagnétiques ou optiques interfèrent avec la télécommande. Éteignez les tubes fluorescents, coupez les téléphones mobiles, etc., qui se trouvent à proximité du projecteur.

Avant de commencer

1.1 Codes couleurs pour simplifier l'installation et l'utilisation 2 1.2 Accessoires 3 1.3 Installation des piles dans la télécommande 5

Sommaire

CONNEXION D'UNE SOURCE VIDÉO AU PROJECTEUR 10

4.1 Utilisation de haut-parleurs externes 11

Utilisation du projecteur 14

6.1 Modes de fonctionnement du projecteur 14 6.2 La télécommande 15 6.3 Utilisation du clavier à effleurement du projecteur 17 6.4 Réglage de la hauteur et de l'angle du projecteur 19

Sommaire

Utilisation des menus

7.1 Menu principal 19 7.1.1 Menu principal 20 7.2 Menu Configuration 23 7.2.1 Orientation de l'image 24 7.2.2 Langue 25 7.2.3 Type de souris 26 7.2.4 Menu Raccourci 27 7.2.5 Menu Zap 28 7.2.6 Affichage du temps de fonctionnement total de l'ampoule 29 7.2.7 Chaînes de télévision 29 7.3 Menu Panneau de commande 30 7.3.1 Réglage de l'image 31 7.3.2 Réglage du son 33 7.3.3 Réglage du zoom/de la nettété 33 7.3.4 Gestionnaire de couleurs 34 7.3.5 Position de l'image 34 7.3.6 Réglage de la synchronisation 35 7.3.7 Gestionnaire de couleurs 35
