VISIONMOUNT FLAT PANEL WALL MOUNT-VMPL2 - Support mural pour écran plat SANUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour écran plat
Marque	SANUS
Modèle	VISIONMOUNT VMPL2
Capacité de charge maximale	79,4 kg
Inclinaison réglable	À plat (0°) ou incliné à 5° vers le bas
Types de mur compatibles	Ossature bois, brique, béton monolithe, bloc de béton
Matériel de fixation inclus	Oui (vis, chevilles, rondelles, entretoises)
Nombre de points de fixation au mur	4 (ossature bois) ou 6 (béton/brique/bloc)
Barre de sécurité incluse	Oui
Outils nécessaires	Mèche 3/16", mèche maçonnerie 1/2", clé à douille, tournevis cruciforme
Profondeur minimale de perçage	6,4 cm
Distance minimale entre montants (ossature bois)	30,5 cm
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Utiliser la barre de sécurité et un cadenas (non inclus) pour sécuriser le téléviseur
Pièces de rechange	Disponibles auprès du service client SANUS
Garantie	Non spécifiée dans la notice

FOIRE AUX QUESTIONS - VISIONMOUNT FLAT PANEL WALL MOUNT-VMPL2 SANUS

Quel poids maximum ce support peut-il supporter ?

Le support mural SANUS VMPL2 peut supporter un téléviseur à écran plat d'un poids maximal de 79,4 kg.

Ce support permet-il d'incliner le téléviseur ?

Oui, vous pouvez installer le téléviseur à plat (0°) ou avec une inclinaison de 5 degrés vers le bas en ajoutant les goussets fournis.

Sur quels types de mur peut-on installer ce support ?

Le support est compatible avec les murs en ossature bois, brique, béton monolithe et bloc de béton. Il n'est pas adapté aux cloisons à charpente d'acier ni aux anciennes cloisons en blocs de centre.

Comment installer le support sur un mur en ossature bois ?

Utilisez un détecteur de montants pour repérer deux montants distants d'au moins 30,5 cm. Percez des trous de 6,4 cm de profondeur avec une mèche de 3/16", puis fixez la plaque murale avec les quatre tire-fonds et rondelles fournis.

Comment installer le support sur un mur en brique ou en béton ?

Marquez 6 emplacements sur le mur en utilisant la plaque comme modèle. Percez des trous de 6,4 cm de profondeur avec une mèche à maçonnerie de 1/2", insérez les boulons d'ancrage pour béton, puis fixez la plaque avec les tire-fonds et rondelles.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une mèche de 3/16 pouce, d'une mèche à maçonnerie de 1/2 pouce, d'un jeu de clés à douille et d'un tournevis cruciforme.

Comment choisir la bonne visserie pour mon téléviseur ?

Repérez les inserts filetés à l'arrière du téléviseur. Testez différents diamètres (M4, M5, M6, M8) en vissant à la main. Choisissez la longueur adaptée : boulon court pour panneau plat, boulon long avec entretoise pour panneau courbé ou inserts renfoncés.

Comment fixer les supports de moniteur sur un téléviseur à panneau arrière plat ?

Placez les supports verticalement près du centre. Selon le diamètre, utilisez un boulon M4x12, M5x12, M6x12 ou M8x16 avec les rondelles appropriées. Serrez avec un tournevis cruciforme.

Comment installer la barre de sécurité ?

Après avoir suspendu le téléviseur, insérez la barre de sécurité dans les fentes au bas des supports du moniteur, courbe vers le mur, jusqu'à ce qu'elle dépasse de l'autre côté. Vous pouvez ajouter un cadenas dans le trou pour sécuriser.

Que faire si une pièce est manquante ou défectueuse ?

Contactez le service client SANUS au 1-800-359-5520 (États-Unis) ou 31 (0) 20 5708938 (Europe), ou visitez www.sanus.com. Les pièces de rechange seront livrées directement si le produit a été acheté chez un distributeur agréé.

MODE D'EMPLOI VISIONMOUNT FLAT PANEL WALL MOUNT-VMPL2 SANUS

Barre de sécurité - b

Instructions de montage du montant mural VMPL2 pour téléviseur à écran plat

Nous vous remercions d'avoir choisi un montant mural Vision Mount de Sanus Systems. Ce produit est conçu pour soutenir au mur des téléviseurs à écran plat d'un poids maximal de 79,4kg. Il vous permet d'installer le téléviseur à plat contre un mur ou incliné à 5 degrés.

Précautions de sécurité: Si vous ne comprenez pas ces instructions ou si vous avez un doute quant à la sécurité de cette installation, veuillez faire appel à un technicien qualifié ou communiquez avec Sanus en composant le 1-800-359-5520 (aux É.-U.), ou le 31 (0) 20 5708938 (pour l'Europe). Vous pouvez aussi aller sur notre site Web au www.sanus.com. Les représentants de notre service à la clientèle peuvent répondre rapidement à toutes vos questions concernant l'installation ou les pièces manquantes. Les pièces de rechange de produits Sanus achetés chez des distributeurs agréés vous seront livrées directement. Vérifiez soigneusement qu'il n'y a aucune pièce manquante ou défectueuse. N'utilisez jamais de pièces défectueuses. Une installation incorrecte peut entraîner des dommages ou des blessures graves. Ce produit ne doit être utilisé que pour des usages explicitement spécifiés par Sanus Systems. Sanus Systems ne pourra être tenu responsable de dommages ou de blessures dues au montage incorrect, à l'assemblage incorrect ou à l'usage incorrect.

Remarque: Le matériel de montage mural fourni n'est pas adapté aux cloisons à charpente d'acier ni aux anciennes cloisons en blocs de centre. Si vous n'êtes pas certain de la nature de votre cloison, veuillez consulter un entrepreneur. Sanus prend soin d'inclure toute la visserie nécessaire au montage d'un téléviseur. Si toutefois la visserie dont vous avez besoin n'est pas incluse, consultez une quincaillerie locale ou contactez directement Sanus Systems.

Outils requis : Mèche de 3/16 pouce, mèche à maçonnerie de 1/2 pouce permettant de percer les surfaces en béton, brique ou blocs en béton, jeu de clés à douille ou jeu de douilles, tournevis cruciforme.

Pièces fournies

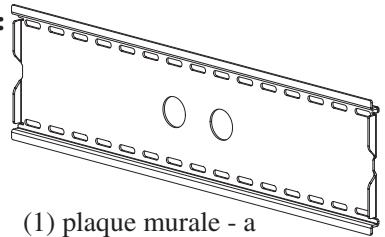

(4) rondelle-frein M8 - p

(4) boulon de carrosserie - w

(6) boulon d'ancrage pour béton - v (4) écrou de gousset - x

Étape 1 : Montage de la plaque murale Les options de montage sont les suivantes : ossature de bois, brique, béton monolithique et bloc de béton.

Montage sur ossature de bois :

La plaque murale (a) doit être fixée à deux montants de cloison distants d'au moins 30,5 cm. Servez-vous d'un détecteur de montants de haute qualité pour repérer deux montants adjacents. Il est préférable de vérifier l'emplacement des montants à l'aide d'un poisson ou d'un clou mince tel qu'indiqué au schéma 1a. Percez au préalable un trou de 6,4 cm de profondeur à la hauteur souhaitée sur chaque montant à l'aide d'une mèche de 3/16 pouce. Assurez-vous que ces trous sont bien centrés sur les montants et au même niveau l'un de l'autre. Servez-vous de la plaque murale comme modèle pour marquer l'emplacement du second trou sur chaque montant. Percez des trous de 6,4 cm de profondeur à l'aide d'une mèche de 3/16 pouce sur la marque de l'emplacement. Fixez la plaque murale sur le mur à l'aide des quatre tire-fonds 1/4 × 2,5 pouce (u) et des quatre rondelles pour tire-fond (s). Assurez-vous que la plaque murale est orientée de façon à ce que la surface plane au centre de la plaque soit contre le mur et que les tire-fonds se trouvent de chaque côté des deux grands trous au centre tel qu'indiqué sur le schéma 1b.

Montage sur brique, béton monolithe et bloc de béton :

Servez-vous de la plaque murale (a) comme modèle pour marquer 6 emplacements de trous sur le mur. Les trous extérieurs doivent tomber sur la droite et sur la gauche des deux grands trous au milieu de la plaque. Trois sur la rangée supérieure des fentes et les trois autres sur la rangée inférieure. Assurez-vous que ces trous sont au même niveau et que la distance entre chaque trou est d'au moins 15,2cm. Prépercez ces trous à l'aide d'une mèche de maçonnerie de 1/2 pouce à une profondeur minimale de 6,4cm. Insérez un boulon d'ancrage pour béton (v) dans chacun de ces trous. Assurez-vous que la chapel est complètement enforcée dans la surface du béton même si elle est recouverte d'une couche de cloison sèche ou de tout autre matériel. Fixez la plaque murale sur le mur à l'aide des 6 tire-fonds (u) et des 6 rondelles pour tire-fond (s).

Scheme 1a

Schéma 1b Étape 2 : Sélection de la visserie appropriée à votre téléviseur

Assurez-vous que le téléviseur est débranché avant de visser des boulons sur le panneau arrière !

Vissez avec précaution les boulons à la main et dans votre téléviseur avant de les serrer définitivement. Si vous ressentez une résistance quelconque, enlevez le boulon immédiatement! Si vous ne trouvez pas la visserie appropriée à votre téléviseur, consultez une quincaillerie locale ou contactez directement Sanus Systems.

Repérez les inserts filétés sur le panneau arrière du téléviseur à écran plat et déterminez parmi les boulons qui ont le diamètre approprié. Pour tester tous les diamètres, serrez avec précaution les boulons à la main dans votre téléviseur jusqu'à ce que vous trouviez le diamètre convenable.

Déterminez ensuite la longueur de boulon appropriée. Les téléviseurs à panneau arrière plat nécessitent l'utilisation de boulons plus courts sans entretoise. Le panneau arrière de certains téléviseurs est courbé ou doté d'inserts filétés renfoncés. Utilisez un boulon plus long en plaçant une entretoise entre le téléviseur et le support du moniteur.

Après avoir choisi le boulon approprié, vous pouvez suivre les schémas ci-dessous afin de déterminer la visserie additionnelle nécessaire au montage des supports du moniteur (c) sur votre téléviseur. Pour un téléviseur à panneau arrière plat, voir les instructions d'installation à l'étape 3. Pour un téléviseur à panneau arrière courbé, voir l'étape 4. Pour un téléviseur à panneau arrière doté d'inserts filétés renfoncés, voir l'étape 5.

Schémas du matériel :

M4 x 12

Étape 3 : fixation des supports du moniteur sur un téléviseur à panneau arrêté plat

AVERTISSEMENT : NE PAS POSER LE TÉLEVISEUR SUR L'ÉCRAN DE VERRE. L'appuyer contre un mur ou sur une surface solide. Un téléviseur posé sur l'écran de verre risque de subir des dommages permanents.

Placez les supports du moniteur (c) verticalement aussi que possible du centre du téléviseur avant l'installation. Pour un téléviseur à panneau arrière plat qui nécessite 1 utilisation d'un boulon de diamètre M4 ou M5, faites passer un boulon M4 x 12 (e) ou M5 x 12 (g) dans la rondelle de blocage appropriée (m, n), puis dans une rondelle M4/M5 (t), et dans le support du moniteur et faites ensuite passer le tout dans le téléviseur. Reportez-vous à la vue détaillée A du schéma 3 si vous avez besoin d'aide. Si votre téléviseur nécessite un boulon de diamètre M6 ou M8, faites passer un boulon M6 x 12 (i) ou M8 x 16 (k) dans la rondelle de blocage (o, p) appropriée, puis dans le support du moniteur et finalement dans le téléviseur. Reportez-vous à la vue détaillée B du schéma 3 si vous avez besoin d'aide. Resserrez bien ensuite les boulons à l'aide d'un tournevis cruciforme.

Étape 4 : Fixation des supports du moniteur sur un téléviseur à panneau arrêté courbé

AVERTISSEMENT : NE PAS POSER LE TÉLÉVISEUR SUR L'ÉCRAN DE VERRE. L'appuyer contre un mur ou sur une surface solide. Un téléviseur posé sur l'écran de verre risque de subir des dommages permanents.

Placez les supports du moniteur (c) verticalement aussi près que possible du centre du téléviseur avant l'installation. Si le téléviseur a panneau arrêté courbé requiert l'utilisation d'un boulon M4 ou M5, faites passer un boulon M4 x 30 (f) ou M5 x 30 (h) par la rondelle de blocage appropriée (m, n), une rondelle M4/M5 (t), le support du moniteur, une rondelle M4/M5, une entretoise M4/M5 (q) et vissez-le dans le téléviseur tel qu'illustré sur la vue détaillée du schéma 4. Si votre téléviseur requiert l'utilisation d'un boulon M6 ou M8, faites passer un boulon M6 x 35 (j) ou M8 x 40 (l) par la rondelle de blocage appropriée (o, p), le support du moniteur, une entretoise M6/M8 (r) et vissez-le dans le téléviseur tel qu'illustré sur la vue détaillée B du schéma 4. Serrez bien ensuite les boulons à l'aide d'un tournevis cruciforme.

Étape 5: Fixation des supports du moniteur sur un téléviseur à inserts filétés renfoncés.

AVERTISSEMENT : NE PAS POSER LE TÉLÉVISEUR SUR L'ÉCRAN DE VERRE. L'appuyer contre un mur ou sur une surface solide. Un téléviseur posé sur l'écran de verre risque de subir des dommages permanents.

Placez les supports du moniteur (c) verticalement au plus près du centre du téléviseur avant l'installation. Si votre télévisuer a des inserts filétés renfoncés qui requirement l'utilisation d'un boulon M4 ou M5, faites passer un boulon M4 x 30 (f) ou M5 x 30 (h) par la rondelle de blocage appropriée (m, n), la rondelle M4/M5 (t), le support du moniteur, une rondelle M4/M5, l'entretoise M4/M5 (q) et vissez-le dans le téléviseur tel qu'ilustré sur la vue détaillée du schema 5. Si votre téléviseur requiert l'utilisation d'un boulon M6 ou M8, faites passer un boulon M6 x 35 (j) ou un M8 x 40 (l) par la rondelle de blocage appropriée (o, p), le support du moniteur, l'entretoise M6/M8 (r) et vissez-le dans le téléviseur tel qu'ilustré sur la vue détaillée B du schema 5. Serrez bien ensuite les boulons à l'aide d'un tournevis cruciforme.

Étape 6 : sélection de la position de montage :

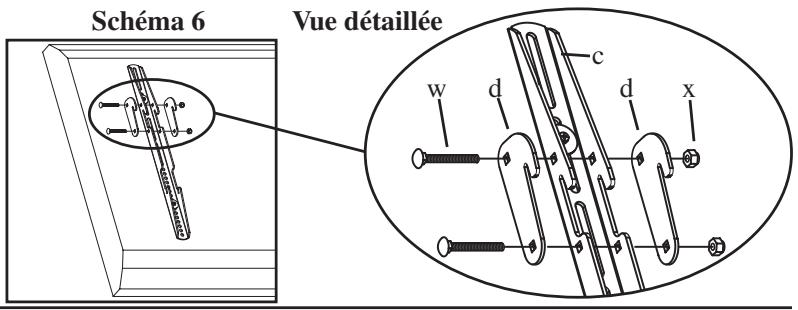

Vous pouvez installer votre téléviseur dans l'une des deux positions : à plat ou incliné vers le bas à 5 degrés. Pour installer le téléviseur à plat contre le mur, utilisez uniquement les supports du moniteur (c). Pour installer le téléviseur incliné à 5 degrés, vous devez d'abord ajouter deux goussets (d) sur chaque support du moniteur avec les deux boulons mécaniques (w) et les deux écrous de gousset (x) tel qu'indiqué sur le schéma 6.6.

Étape 7 : suspension du téléviseur sur la plaque murale :

Accrochez d'abord les supports du moniteur (c) au-dessus de la plaque murale (a), puis laissez le bas des supports du moniteur pivoter sous le bas de la plaque murale. L'installation est illustrée avec l'option de montage à plat sur le schéma 7a et avec l'option d'inclinaison à 5 degrès sur le schéma 7b. Une fois le téléviseur en place, insérez la barre de sécurité (b) dans les fentes au bas des supports du moniteur pour qu'elle s'accroche à l'arrière de la patte inférieure sur la plaque murale tel qu'indiqué sur le schéma 7c. La courbe doit être dirigée vers le mur. Une fois que la barre dépasse de l'autre côté de la plaque murale, vous pouvez ajouter un cadenas dans le trou de la barre de sécurité pour sécuriser l'installation.

Scheme 7a

Scheme 7b

Scheme 7c
