Type de produit	Support mural pour téléviseur orientable et inclinable
Marque	SANUS
Modèle	VISIONMOUNT VMAA26
Compatibilité écrans	Écrans plats jusqu'à 50 pouces
Capacité de charge maximale	59 kg
Extension maximale	65,4 cm
Plage d'inclinaison	+5° à -15°
Pivotement horizontal	±6°
Rotation	Non spécifiée (pivotement limité)
Fixation murale	Sur ossature bois (montants) – matériel inclus
Matériau	Acier
Couleur	Noir (typique)
Outils nécessaires	Mèche de 3/16 po (4,8 mm), clé Allen fournie, tournevis cruciforme
Pièces fournies	Plaque murale, bras, supports moniteur, tubes, étaux, visserie complète, serre-câbles
Garantie	Non spécifiée dans le manuel
Entretien et nettoyage	Vérifier périodiquement le serrage des vis et l'état des pièces
Sécurité	Installation par deux personnes requise ; ne pas serrer excessivement les tire-fonds ; utiliser uniquement sur ossature bois ; ne pas dépasser la charge maximale
Réparabilité	Pièces détachées disponibles via le service client SANUS

FOIRE AUX QUESTIONS - VISIONMOUNT FLAT PANEL WALL MOUNT-VMAA26 SANUS

Comment déterminer la taille de boulon adaptée à mon téléviseur ?

Vissez à la main les boulons fournis (M4, M5, M6, M8) dans l'insert du téléviseur. Dès que vous ressentez une résistance, arrêtez : c'est le bon diamètre.

Puis-je fixer ce support sur un mur en béton ou en brique ?

Non, le matériel fourni est conçu uniquement pour une ossature en bois (montants). Pour d'autres types de murs, consultez un professionnel.

Que faire si une pièce est manquante ou endommagée ?

Contactez le service client SANUS au 1-800-359-5520 (É.-U.) ou 31 (0) 20 5708938 (Europe). Les pièces de rechange vous seront livrées directement.

Comment régler l'inclinaison du téléviseur ?

Après installation, ajustez les écrous de tension situés au niveau du bras. Serrez ou desserrez légèrement pour augmenter ou réduire la résistance à l'inclinaison.

Comment mettre le téléviseur de niveau ?

Desserrez légèrement les deux vis Allen à l'arrière du bras, ajustez l'élévation (±6°), puis resserrez les vis.

Quelles sont les précautions de sécurité à respecter ?

L'installation nécessite deux personnes. Ne serrez pas excessivement les tire-fonds. Assurez-vous que les tubes de 1 pouce dépassent des supports et que toutes les vis Allen sont bien serrées.

Quel est le poids maximal que peut supporter ce support ?

Le support peut supporter jusqu'à 59 kg (130 lb).

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une mèche de 3/16 pouce (4,8 mm), d'une clé Allen (fournie) et d'un tournevis cruciforme.

Ce support convient-il aux téléviseurs à écran courbe ?

Oui, une étape spécifique (étape 2) est prévue pour les téléviseurs à panneau arrière courbé ou avec obstructions.

Comment organiser les câbles après installation ?

Utilisez les attaches de serre-câble fournies pour fixer les câbles le long du bras et des supports. Ne les faites pas passer par des points de pincement.

MODE D'EMPLOI VISIONMOUNT FLAT PANEL WALL MOUNT-VMAA26 SANUS

Instructions d'assemblage pour le modèle : VMAA26

Nous vous remercions d'avoir choisi un montant mural VisionMount de Sanus Systems. Le VMAA26 est conçu pour fixer au mur des téléviseurs à écran plat mesurant jusqu'à 50 pouces et pesant jusqu'à 59 kg. Il permet d'incliner le téléviseur entre +5° et -15°. Il est également possible de l'éloigner de 65,4 cm du mur, de le faire pivoter jusqu'à et de le tourner de ± 6^.

Avertissements relatifs à la sécurité : Si vous ne comprenez pas ces instructions ou si vous avez un doute quant à la sécurité de cette installation, veuillez faire appel à un technicien qualifié ou communiquer avec Sanus en composant le 1-800-359-5520 (aux É.-U.), ou le 31 (0) 20 5708938 (pour l'Europe). Vous pouvez aussi aller sur notre site Web au www.sanus.com. Les représentants de notre service à la clientèle pourraient répondre rapidement à toute question concernant l'installation ou les pièces manquantes ou endommagées. Les pièces de rechange de produits achetés auprès de distributeurs agréés vous seront livrées directement. Vérifiez soigneusement qu'il n'y a aucune pièce manquante ou défectueuse. N'utilisez jamais de pièces défectueuses. Une installation incorrecte peut entraîner des dommages ou des blessures graves. Ce produit ne doit être utilisé que pour des usages explicitement spécifiés par Sanus Systems. Sanus Systems ne pourrait être tenu responsable de dommages ou de blessures dus à un montage incorrect, à un assemblage incorrect ou à un usage incorrect. Veuillez contacter Sanus Systems avant de retourner les produits au point de vente.

Remarque: Le matériel pour montage mural fourni n'est pas adapté aux cloisons à charpente métallique, en béton, en briques, ni aux anciennes cloisons en blocs de cendre. Si vous n'êtes pas certain de la nature de votre cloison, veuillez consulter un entrepreneur. Sanus prend soin d'inclure toute la visserie nécessaire au montage d'un téléviseur. Si toutefois la visserie dont vous avez besoin n'est pas incluse, consultez une quincaillerie locale ou contactez directement Sanus Systems.

Outils nécessaires : Mèche de 3/16 pouce, jeu de clés, tournevis cruciforme.

Pièces fournies : certaines pièces ne sont pas illustrées grandeur réelle

(2) Support du moniteur - e

(4) - f^*

Matériel : Le matériel est illustré grandeur réelle.

(7) Attache de serre-câble - g

(10) Serre-cable - h*

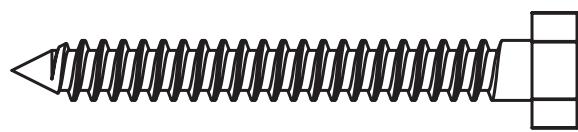

(4) Tire-fond - i

(1) Clé Allen - k (4) Boulon mécanique de 2 pouces - 1 (4) Écrou 1/4-20 - m (3) Boulon de sécurité - n (2) Boulon de butée - o

Visserie d'assemblage et de montage pour téléviseur fournie : Le matériel est illustré grandeur réelle.

(4) Boulon M4 x 12 mm - p

(4) Boulon M5× 12mm - q

(4) Boulon M6 x 12 mm - r

(4) Boulon M5 x 30 mm - u

(4) Boulon M6 x 35 mm - v

(4) Boulon M8 x 40 mm - w

(4) Rondelle-frein M4 - x

(4) Rondelle-frein M5 - y

(4) Rondelle-frein M6 - z

(4) Rondelle-frein M8 - aa

(4) Entretoise M4/M5 - bb

(4) Entretoise M6/M8 - cc

(8) Rondelle M4/M5 - dd

(4) Rondelle M6/M8 - ee

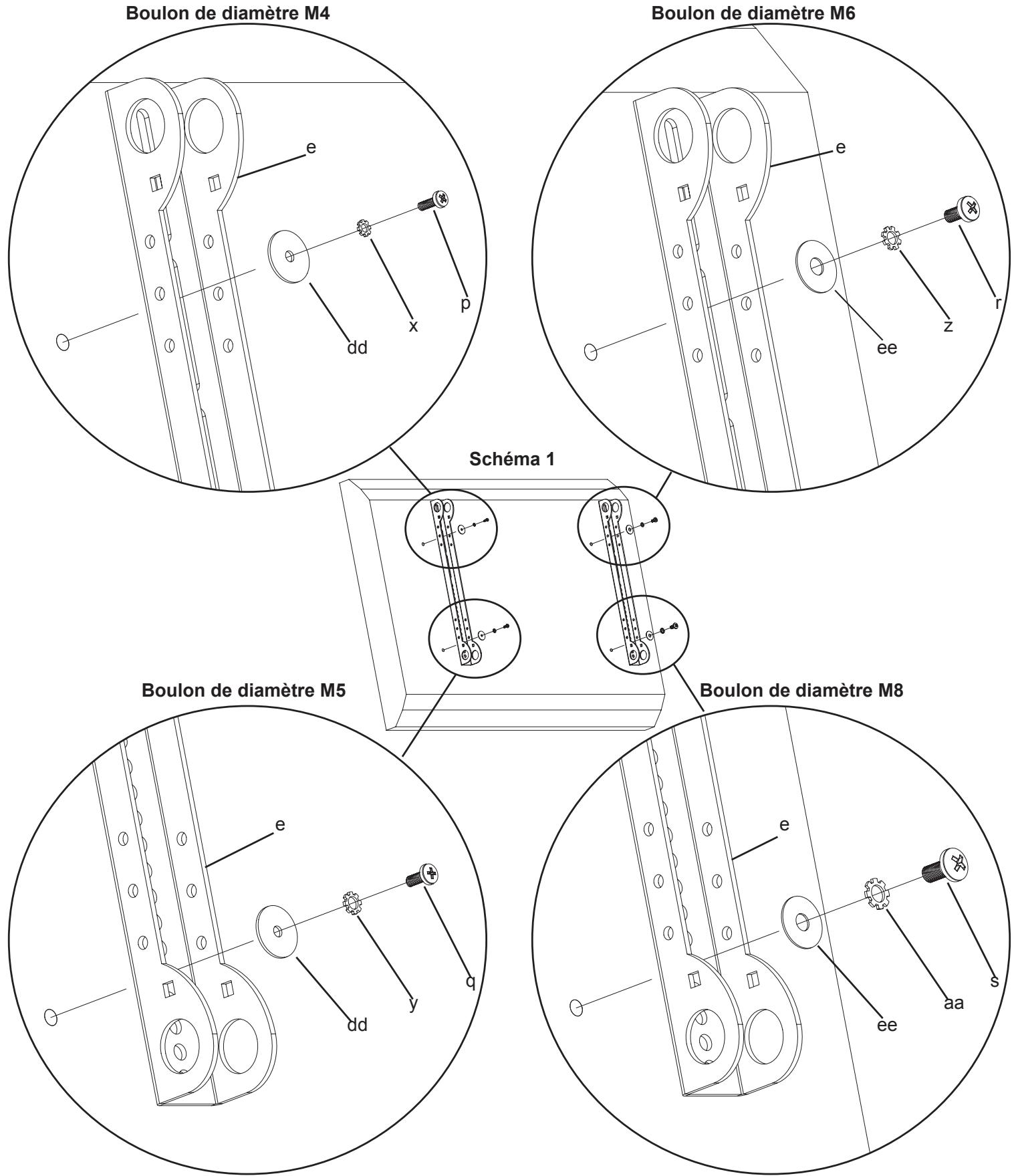

Étape 1 : montage des supports du moniteur sur un téléviseur à panneau arrêté plat

Déterminez d'abord le diamètre du boulon (p, q, r, s) ajusté à votre téléviseur en les vissant à la main dans l'insert filtre du panneau arrêté du téléviseur. Si vous ressentez une résistance quelconque, arrêtez immédiatement! Une fois le bon diamètre déterminé, reportez-vous au schéma approprié ci-dessous. Vous nevez faire passer le boulon dans la bonne rondelle-frein (x, y, z, aa), dans une rondelle (dd, ee) et dans le support du moniteur (e) et faire finalement passer le tout dans le téléviseur. Assurez-vous que les supports du moniteur sont centrés verticalement et qu'ils sont au même niveau l'un de l'autre. Répétez la procédure pour que chacun des supports du moniteur soit bien fixé au téléviseur par 2 boulons.

Remarque : Pour les téléviseurs à panneau arrêté courbé ou ayant une obstruction à l'arrête, reportez-vous à l'étape 2. APRÈS avoir terminé cette étape, passez à l'étape 3.

Déterminez d'abord le diamètre du boulon (t, u, v, w) adapté à votre téléviseur en les vissant à la main dans l'insert filtré du panneau arrêté du téléviseur. Si vous ressentez une résistance quelconque, arrêtez immédiatement! Une fois le bon diamètre déterminé, reportez-vous au schéma approprié ci-dessous. Vous devez passer le boulon dans la bonne rondelle-frein (x, y, z, aa), dans une rondelle (dd, ee), dans le support du moniteur (e), dans une deuxième rondelle (dd - de diamètre M4/M5 seulement), dans une entretoise (bb, cc), pour faire finalement passer le tout dans le téléviseur. Assurez-vous que les supports du moniteur sont centrés verticalement et qu'ils sont au même niveau l'un de l'autre. Répétez la procédure jusqu'à ce que chacun des supports du moniteur soit bien fixé au téléviseur par 2 boulons.

Étape 2 : Montage des supports du moniteur sur un téléviseur à panneau arrondi courbé ou à tout autre panneau ayant des obstructions.

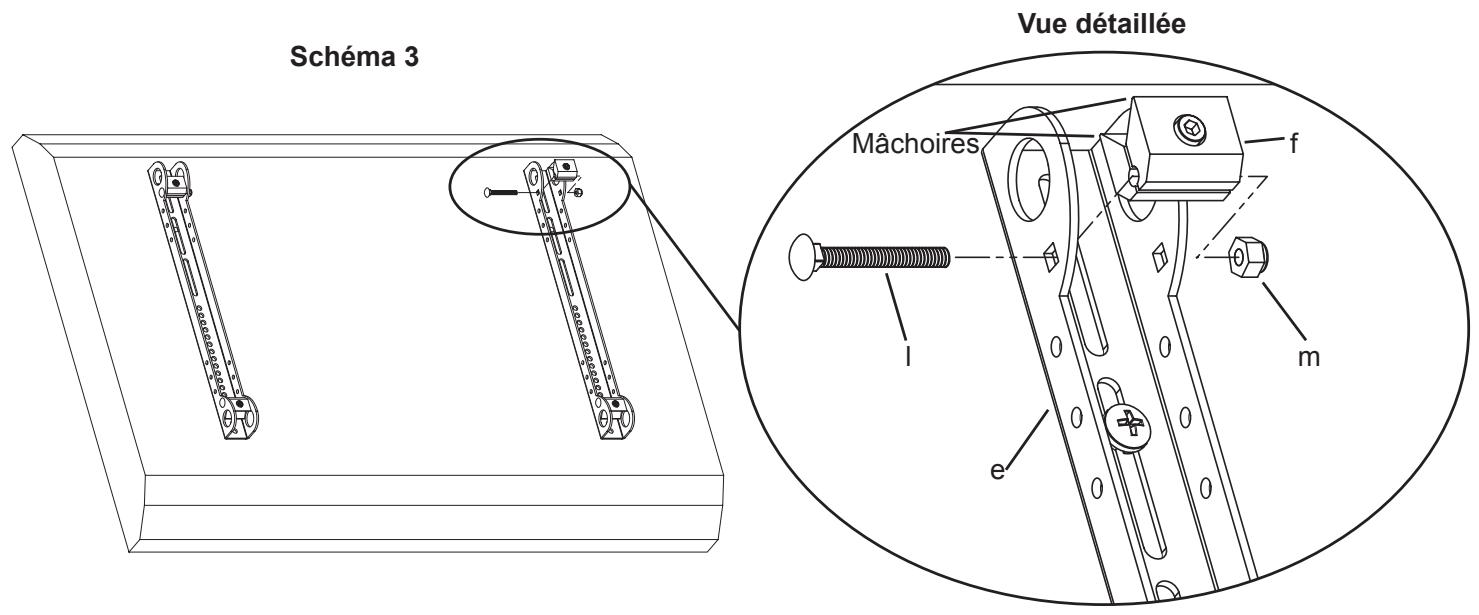

Étape 3 : ajout de l'étau sur les supports du moniteur :

Remarque: Ne serrez pas trop l'écrou 1/4-20 (m). L'étau (f) doit pouvoir tourner librement autour du boulon mécanique (l).

Placez l’étau (f) entre les deux côtés du support du moniteur (e) de sorte que les deux mâchoires pointent vers les trous des 2,5 cm et que la vis Allen pointe dans le sens opposé au téléviseur. Enfilez un boulon mécanique (l) de 2 pouces dans le trou carré sur le côté du support de moniteur, passez-le ensuite par le trou dans l’étau, puis ressortez le boulon par le trou carré sur l’autre côté du support du moniteur. Enfin, serrez un écrou 1/4-20 de pouce (m) à l’extrémité du boulon mécanique de 2 pouces. Répétez cette opération sur la partie inférieure du support du moniteur. Finalement, répétez cette procédure sur le deuxième support du moniteur. Reportez-vous au schéma 3 si vous avez besoin d’aide.

Étape 4 : fixation du bras sur le téléviseur (première partie)

Avertissement : Pour obtenir une installation sécuritaire, les tubes de 1 pouce de diamètre (d) doivent dépasser des bords externes des deux supports du moniteur (e) et les vis Allen doivent être bien serrées dans les 6 étaux (f) !

Orientez d'abord l'étau (f) de manière à laisser passer le tube de 1 pouce de diamètre (d) par le trou rond de 2,5 cm dans le support du moniteur (e) puis entre les deux mâchoires de l'étau. Insérez un tube de 1 pouce de diamètre dans le trou supérieur du premier support de moniteur. Répétez cette opération pour le trou inférieur du même support de moniteur. Reportez-vous au schéma 4a si vous avez besoin d'aide.

Scheme 4a

Étape 4: fixation du bras sur le téléviseur (deuxième partie)

Placez le bras (b) de sorte que la patte en forme de crochet illustrée dans la vue détaillée du schéma 4b se trouve en haut. Alignez les deux trous de 2,5 cm de diamètre dans le support du moniteur (e) à l'autre extrémité du bras avec les tubes de 1 pouce de diamètre (d). Continuez de pousser les tubes de 1 pouce de diamètre à travers le support sur le bras, puis à travers l'autre support du moniteur. Assurez-vous de nouveau que les étaux (f) sur le bras et sur le deuxième support de moniteur sont orientés de sorte que les tubes de 1 pouce de diamètre puissent passer entre les mâchoires. Une fois les tubes de 1 pouce de diamètre en place, resserrez toutes les vis Allen sur les 4 étaux dans les deux supports du moniteur avec la clé Allen (l) pour fixer le téléviseur sur le montant. Passez ensuite le bras dans la position souhaitée entre les deux supports du moniteur et serrez les deux dernières vis Allen dans les étaux à l'intérieur du bras.

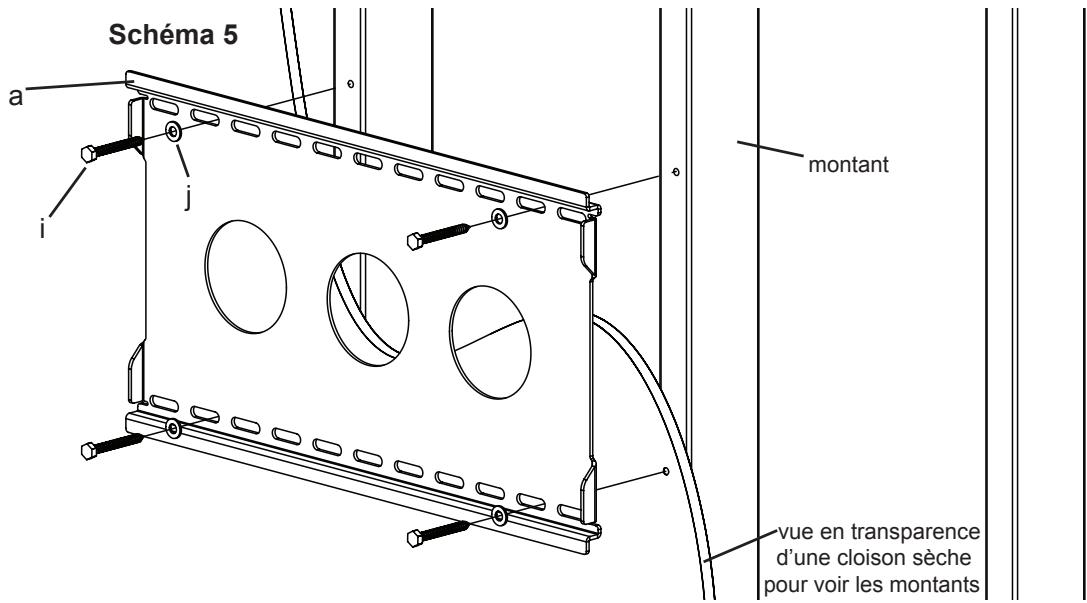

Étape 5 : Fixation de la plaque murale : sur ossature de bois seulement.

Avertissement : NE SERREZ PAS EXCESSIVEMENT LES TIRE-FONDS ! Serrez seulement les tire-fonds (i) jusqu'à ce que la rondelle (j) soit tirée fermement contre la plaque murale (a).

La plaque murale (a) doit être montée sur deux montants de cloison en bois distants d'au moins 30,5 cm. Servez-vous d'un détecteur de montants de haute qualité pour repérer deux montants adjacents. Il est conseillé de vérifier l'emplacement des montants à l'aide d'un poinçon ou d'un clou mince. Prépercez un trou de 6,4 cm de profondeur à la hauteur souhaitée sur chaque montant à l'aide d'une mèche de 3/16 pouce. Assurez-vous que ces trous sont bien centrés sur les montants et au même niveau l'un de l'autre. Servez-vous de la plaque murale comme modèle pour marquer l'emplacement du second trou sur chaque montant. Percez des trous de 6,4 cm de profondeur à l'aide d'une mèche de 3/16 pouce sur la marque de l'emplacement. Fixez la plaque murale sur le mur à l'aide des quatre tire-fonds (i) et des quatre rondelles pour tire-fond (j). Assurez-vous que la plaque murale est orientée de façon à ce que la surface plane au centre de la plaque soit contre le mur. Reportez-vous au schéma 5 si vous avez besoin d'aide.

Étape 6 : suspension de l'assemblage sur la plaque murale

Avertissement : Cette étape nécessite l'intervention de deux personnes pour soulever l'assemblage et le déposer sur la plaque murale ! Sans n'assume aucune responsabilité quant aux blessures ou aux dommages.

Orientez le bras (b) de sorte qu’il puisse se déployer en s’éloignant directement du téléviseur et que la plaque de transfert soit parallèle au téléviseur. Parfois, l’intervention de 2 personnes est nécessaire pour soulever certains téléviseurs! Soulevez l’assemblage et accrochez la plaque de transfert sur la patte en haut de la plaque murale (a) tel qu’indiqué sur le schéma 6a. Ajustez la plaque de transfert horizontalement d’un côté à l’autre sur la plaque murale jusqu’à ce qu’elle se trouve à l’emplacement souhaité. Vissez tous les boulons de sécurité (n) dans l’un des trois troughs situés dans la partie inférieure de la plaque de transfert et serrez-les pour qu’ils se trouvent derrière la patte sur la partie inférieure de la plaque murale, tel qu’indiqué sur le schéma 6b.

Diagram 6a

Scheme 6b

Étape 7 : Mise à niveau du moniteur et réglage de la tension

AVERTISSEMENT : NE RETIREZ PAS les écrous de tension illustrés dans le schéma 7 !

Une fois le téléviseur installé sur la plaque murale (a) et les boulons de sécurité (n) bien serrés, vous pouvez régler le niveau. Desserrez légèrement les deux vis Allen situées à l'arrière du bras (b). Après avoir desserré un peu ces deux vis, vous pouvez régler l'elevation du téléviseur de ± 6^ jusqu'à ce que l'appareil soit au niveau. Une fois le téléviseur mis à niveau, resserrez les deux vis Allen. Vous pouvez régler l'inclinaison de l'appareil en ajustant la tension des boutons et en inclinant le téléviseur. Vous pouvez serrer ou desserrer légèrement les écrous de tension illustrés sur le schéma 7 pour régler la tension du bras. Si vous voulez régler l'écrou de tension le plus proche du téléviseur, vous nevez enlever le support de sécurité, rajuster la tension et réinstaller le support de sécurité, tel qu'indiqué dans

la vue de l'installation du support de sécurité sur le schéma 7.

Scheme 7

Installation du support de sécurité

Étape 8 : ajout d'une butée

Avertissement : Faites attention aux points de pincement. Ne mettez pas les mains ou les doigts entre les pièces mobiles !

Déterminez la direction dans laquelle le bras doit se plier. Si vous souhaitez que le bras se plie vers la droite, placez la butée (c) sur le côté droit du bras (b). Si vous souhaitez que le bras se plie vers la gauche, placez la butée sur le côté gauche du bras. Placez la butée de sorte que le côté plat se trouve face au galet tel qu'indiqué sur la vue détaillée du schéma 8. Pour fixer la butée, insérez le boulon de la butée (o) à travers la butée et dans les trous du galet. Serrez bien ensuite les boulons de la butée avec une clé Allen (k) jusqu'au blocage.

Étape 9: manipulation du câblage

Avertissement : Ne faites pas passer les câbles par un point de pincement !

Avant de procéder à la manipulation des câbles, éloignez le téléviseur aussi loin que possible du mur. Évitez de serrer les câbles pour ne pas ajouter de tension aux connecteurs pendant les déplacements. Il existe plusieurs endroits où fixer les attaches qui permettent de maintenir les câbles en place. Fixez les attaches de serre-câble (g) dans les trous sur les parties supérieure et inférieure du bras (b), sur les côtes de la butée (c) et sur les parties supérieure et inférieure du palier, en les enfonçant en place, tel qu'illustré sur la vue détaillée du schéma 9. Fixez ensuite les serre-câbles (h) aux attaches de serre-câble ou dans les trous sur les côtes des supports du moniteur (e).
