MODE D'EMPLOI JAVA FURNITURE-JFA36 SANUS
Instructions de montage pour le modèle : JFA36
Nous vous remercions d'avoir choisi la gamme de meubles Java de Sanus Systems.
Avertissements relatifs à la sécurité : si vous ne comprenez pas ces instructions ou si vous avez un doute quant à la sécurité de cette installation, veuillez faire appel à un technicien qualifié ou communiquez avec Sanus en composant le 1-800-359-5520 (aux É.-U.), ou le 31 (0) 40 2668619 (pour l'Europe). Vous pouvez également visiter notre site web au www.sanus.com. Vérifiez soigneusement qu'aucune pièce n'est manquante ou défectueuse. Les représentants de notre service à la clientèle peuvent répondre rapidement à toute question concernant l'installation ou des pièces manquantes ou endommagées. Les pièces de rechange de produits achetés auprès de distributeurs agréés vous seront livrées directement. N'utilisez jamais de pièces défectueuses. Une installation incorrecte peut entraîner des dommages ou des blessures graves. Ce produit ne doit être utilisé que pour des usages explicitement spécifiés par Sanus Systems. Sanus Systems ne pourrait être tenu responsable de dommages ou de blessures dus à un montage incorrect, un assemblage incorrect ou un usage incorrect. Veuillez contacter Sanus Systems avant de renvoyer des produits au point de vente.
Outils nécessaires : tournevis cruciforme, marteau ou maillet (facultatif)
Pièces et matériel fournis : Certaines pièces ne sont pas illustrées grandeur réelle*
(14) Came - a
(Axe de came - b)
(18)Goujon-c
(8) Entretoise en caoutchouc - e
(8) Entretoise en aluminium - f
(4) Vis pour base - g
(8) Coussin de glissement - h

(16) Vis pour panneau arrêté - i (1) Clé Allen - j*
(12) Cheville d'étagère - k


(1) Panneau supérieur - o (2) Rail pour base principal - q

(1) Panneau inférieur - p (2) Rail pour base latérale - r
(1) Porte - u
(2) Patte - v
(2) Panneau arrêté - w
(3) Étagère - x
Étape 1 : montage des axes de came et des goujons sur la base

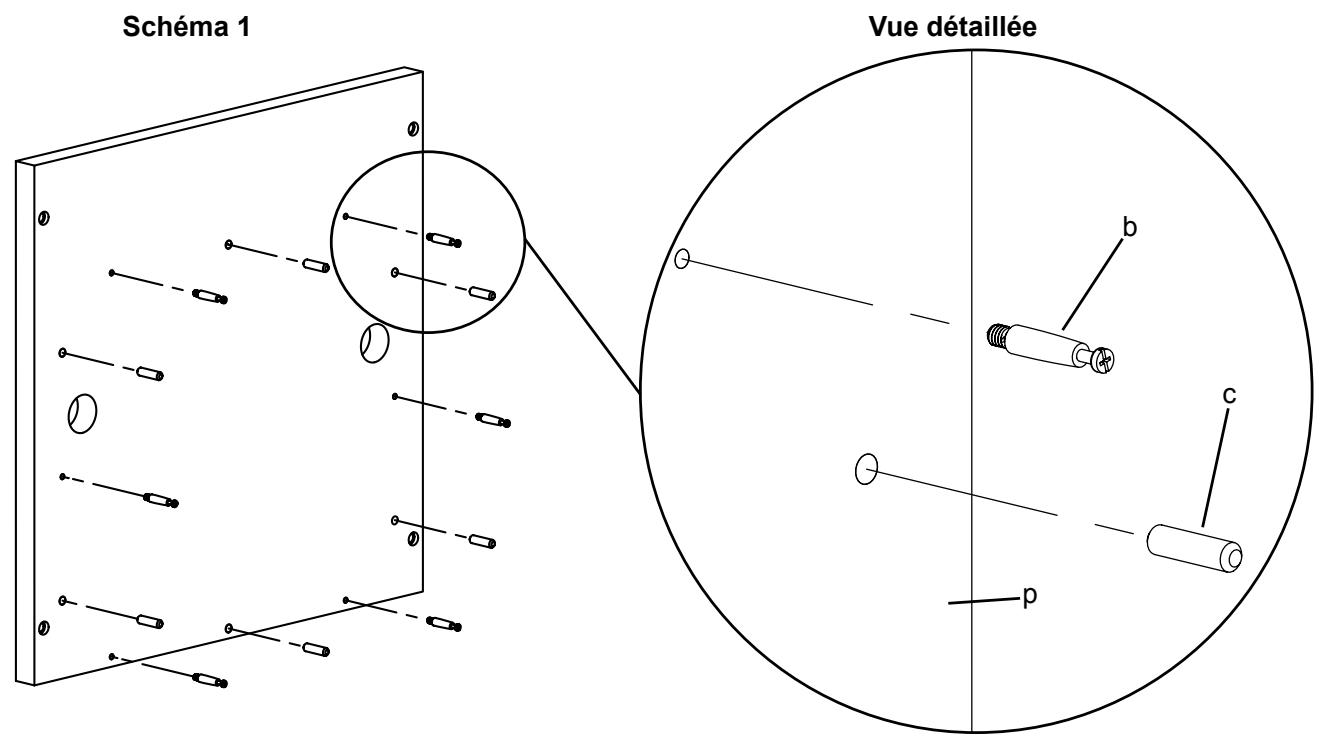

Vissez un axe de came (b) dans chaque trou fileté et insérez un goujon (c) dans chaque trou adjacent du panneau inférieur (p). Serrez-les tous avec un tournevis cruciforme. Reportez-vous au schéma 1 si nécessaire.

Étape 2: montage des panneaux latéraux

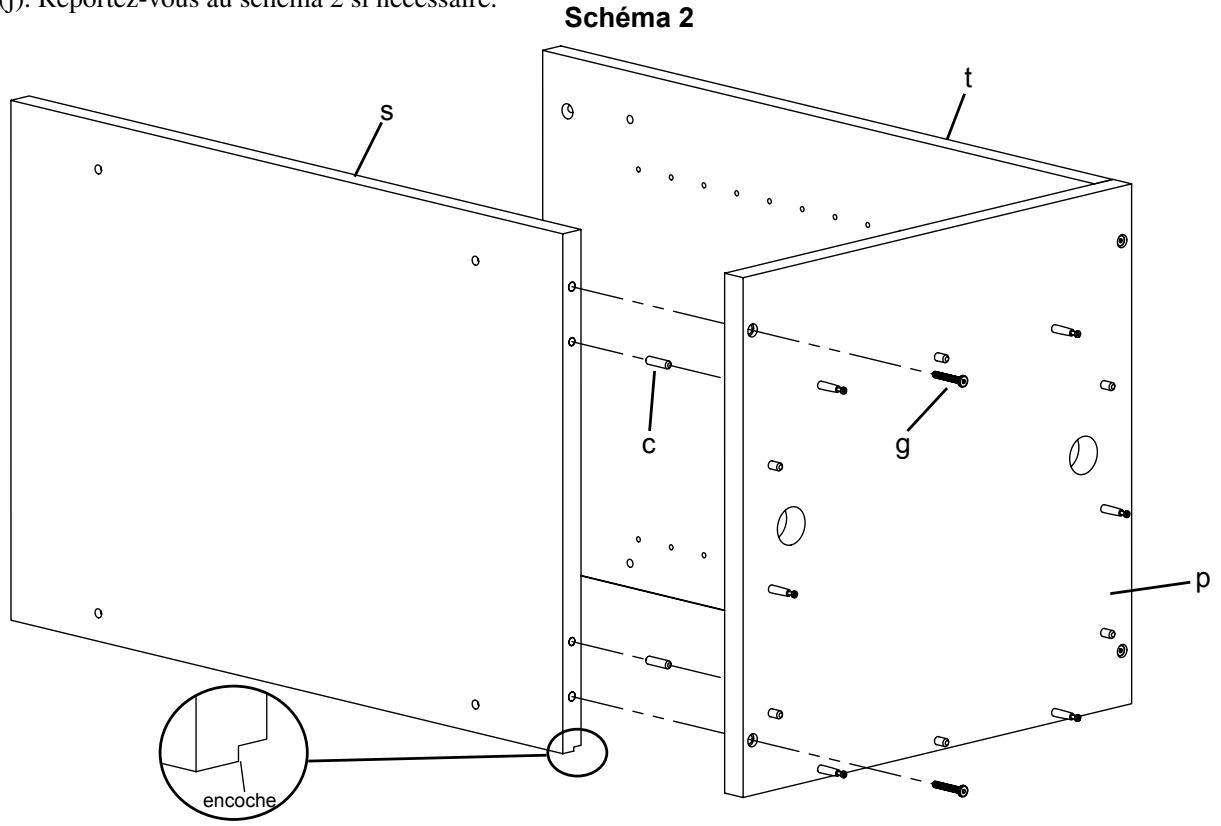

Orientez les panneaux latéraux (s, t) de manière que l’encoche soit dirigée vers le bas et que les trous pour étagères soient en face les uns des autres. Insérez un goujon (c) dans chaque trou (les plus proches du centre dans la partie inférieure de chaque panneau latéral). Introduisez une vis pour base (g) dans le panneau inférieur (p) et dans chaque panneau latéral. Serrez toutes les vis pour base à l’aide de la clé Allen (j). Reportez-vous au schéma 2 si nécessaire.

Étape 3: montage de la base

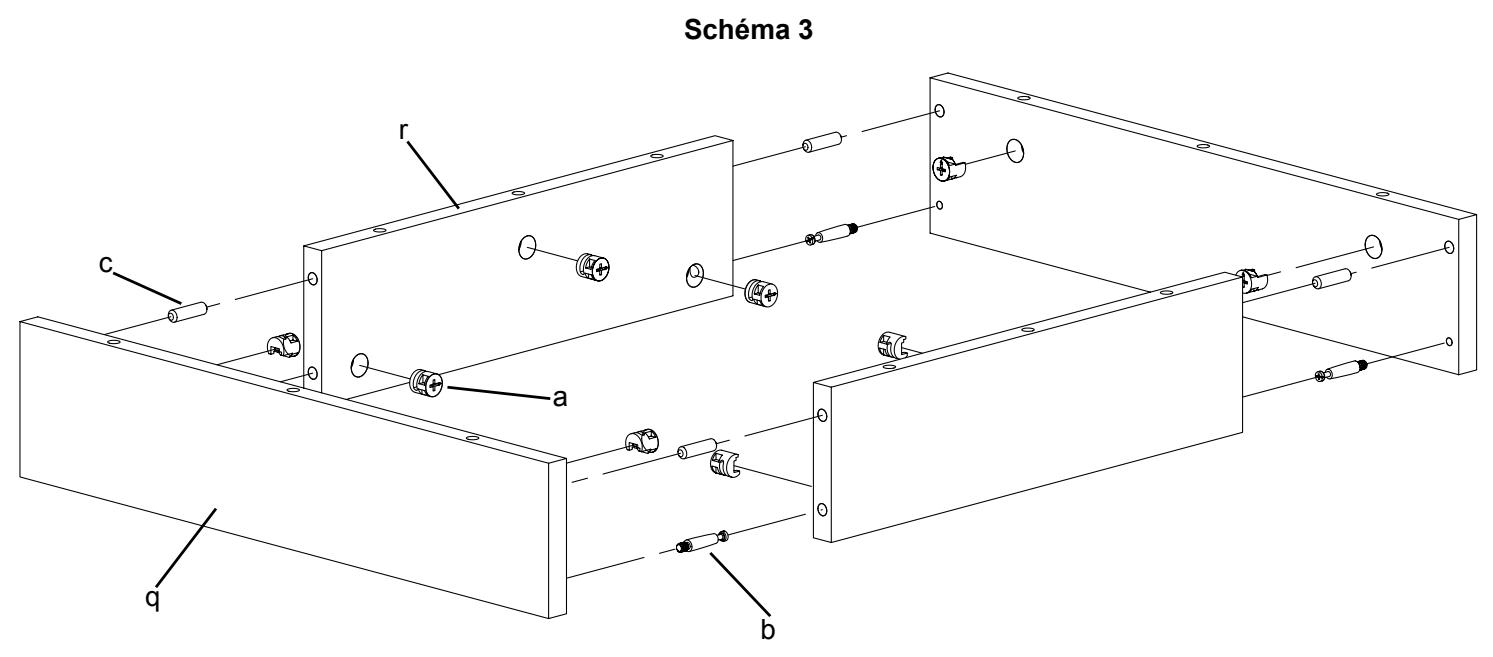

Insérez 10 cames (a), quatre axes de came (b) et quatre goujons (c) dans le rail pour base principale (q) et le rail pour base latérale (r). Serrez tous les axes de came à l'aide d'un tournevis cruciforme. Veillez à ce que la flèche sur chaque came pointe vers le trou le plus proche. Enoncez chaque rail l'un dans l'autre jusqu'à former un rectangle solide. Serrez toutes les cames correspondant aux axes de came en les tournant dans le sens horaire afin de fixer les rails les uns aux autres. Reportez-vous au schéma 3 s'il le faut.

Étape 4 : montage de la base sur le panneau inférieur

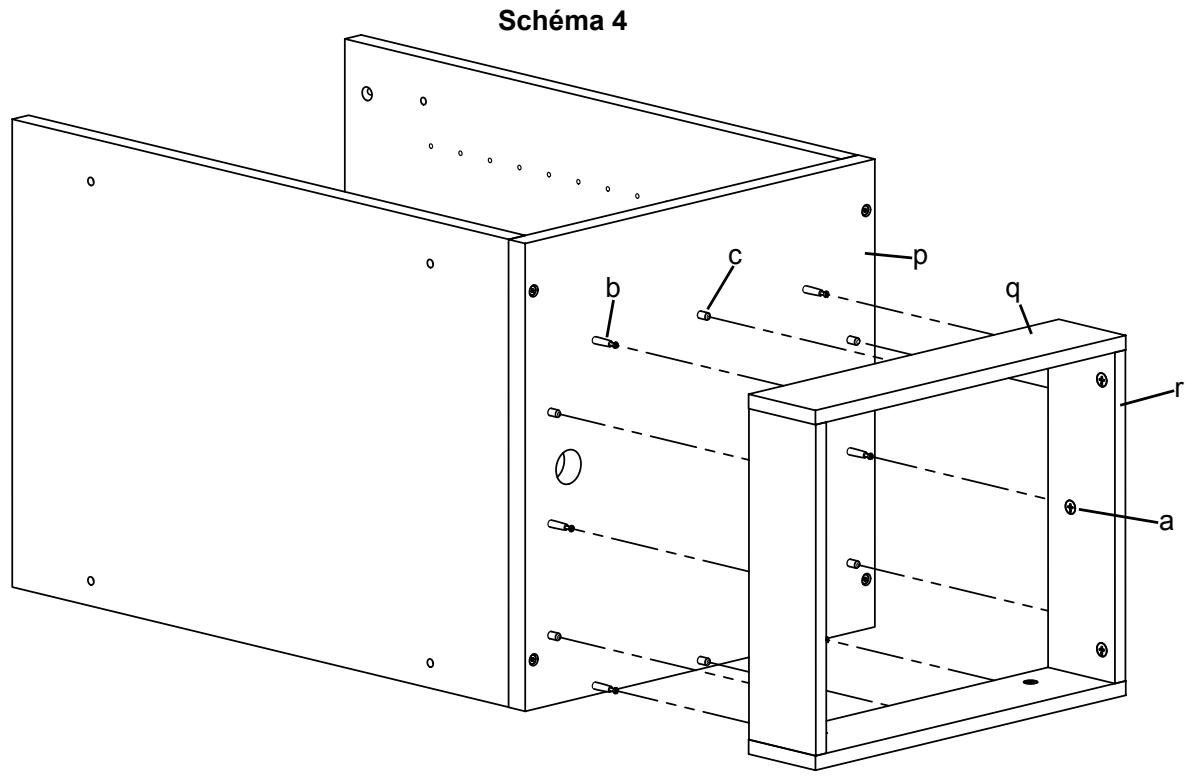

Alignez le cadre de base assemblé de manière que ses trous soient alignés sur les goujons (c) et les axes de came (b) du panneau inférieur (p). Serrez les six cames (a) sur les rails (q, r) correspondant aux axes de came du panneau inférieur de manière que le cadre de base assemblé soit solidement fixé. Reportez-vous au schéma 4 s'il le faut.

Étape 5: pose des coussins de glissement

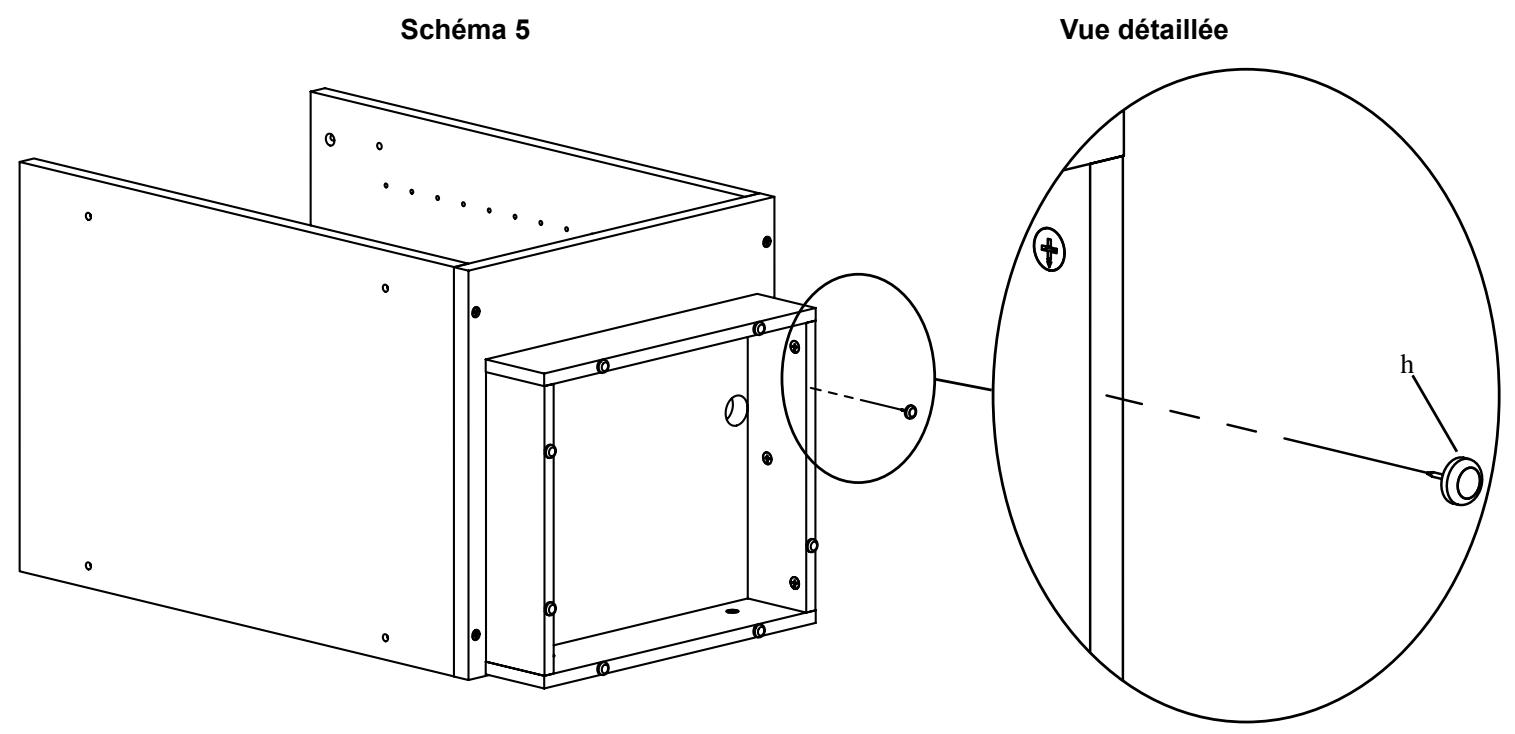

Tapez doucement sur les coussins de glissement (h) pour les enfoncer dans chaque cadre assemblé. Reportez-vous au schéma 5 si nécessaire.

Étape 6: montage du loquet
Fixez le loquet (m) sur le panneau supérieur (o) à l'aide des quatre vis de loquet (n). Serrez toutes les vis à l'aide d'un tournevis cruciforme. Reportez-vous au schéma 6 si nécessaire.
Scheme 6
Étape 7: préparation du panneau supérieur
Insérez un axe de came (b) dans chaque trou filé et introduisez un goujon (c) dans chaque trou adjacent du panneau supérieur (o). Serrez tous les axes de came à l'aide d'un tournevis cruciforme. Reportez-vous au schéma 7 si nécessaire.
Étape 8 : Montage de la porte et du panneau supérieur

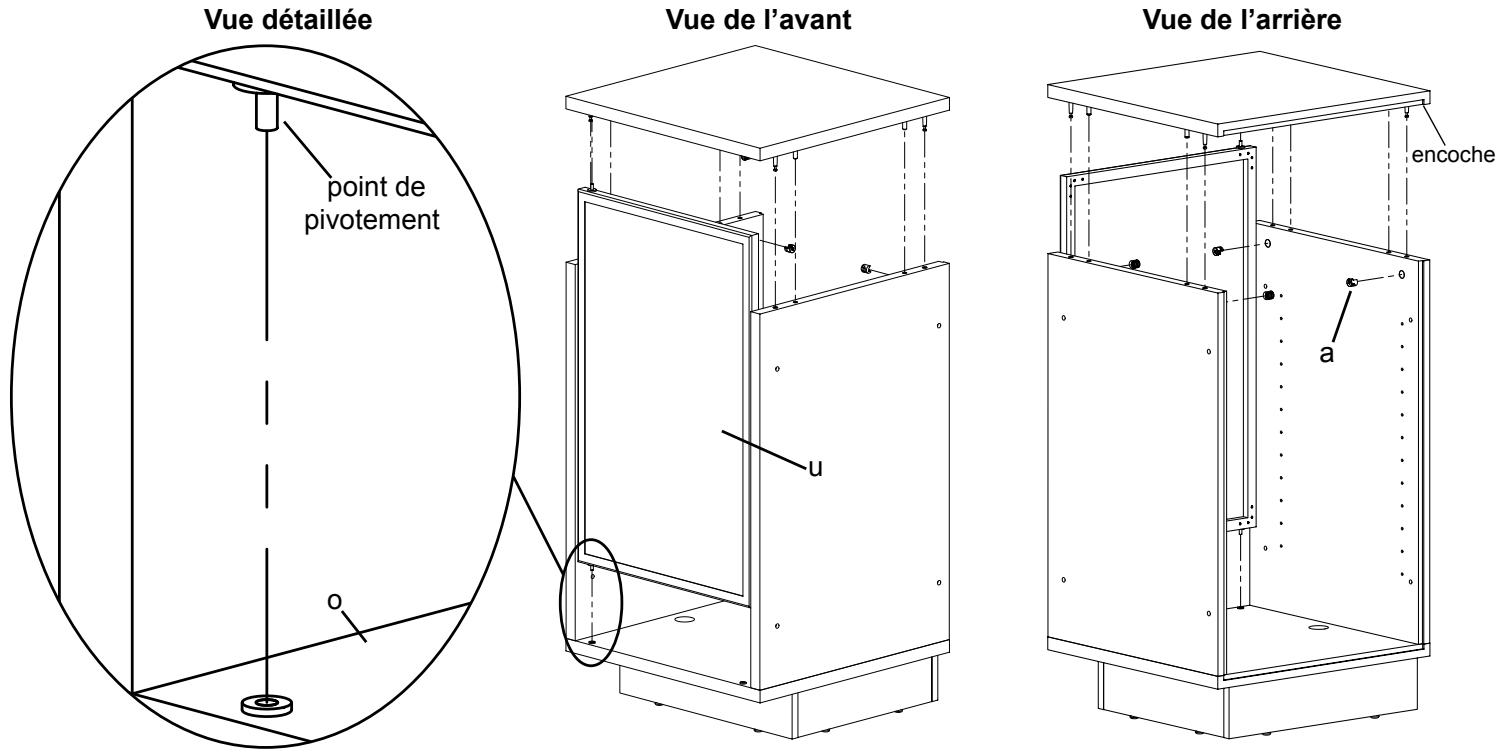

Relevez doucement l’armoire de manière à ce qu’elle repose sur sa base, en position verticale. Insérez une came (a) dans chaque panneau latéral (s, t). Veillez à ce que la flèche sur chaque came pointe vers l’axe de came correspondante dans le panneau supérieur (o). Insérez la porte (u) dans la base de manière que le côté avec pivot soit en face du loquet (m). Ajustez le panneau supérieur aux panneaux latéraux de manière que les axes de came correspondant aux cames et que la porte soit solidement fixée en partie supérieure. Serrez toutes les cames en les tournant dans le sens horaire. Reportez-vous aux schémas ci-dessous s’il le faut.

Étape 9: montage des pattes
Pour monter les pattes (v), faites d'abord glisser l'entretoise en caoutchouc (e) pour l'ajuster sur l'entretoise en aluminium (f). Prenez ensuite une vis M6 (d) et insérez-la dans le panneau latéral (s, t) et l'ensemble d'entretoises, puis vissez-la dans la patte. Répétez cette procédure pour les autres trous de chaque patte. Serrez toutes les vis M6 à l'aide de la clé Allen (j). Reportez-vous au schéma 9 si nécessaire.
Scheme 9
Étape 10 : installation des étagères

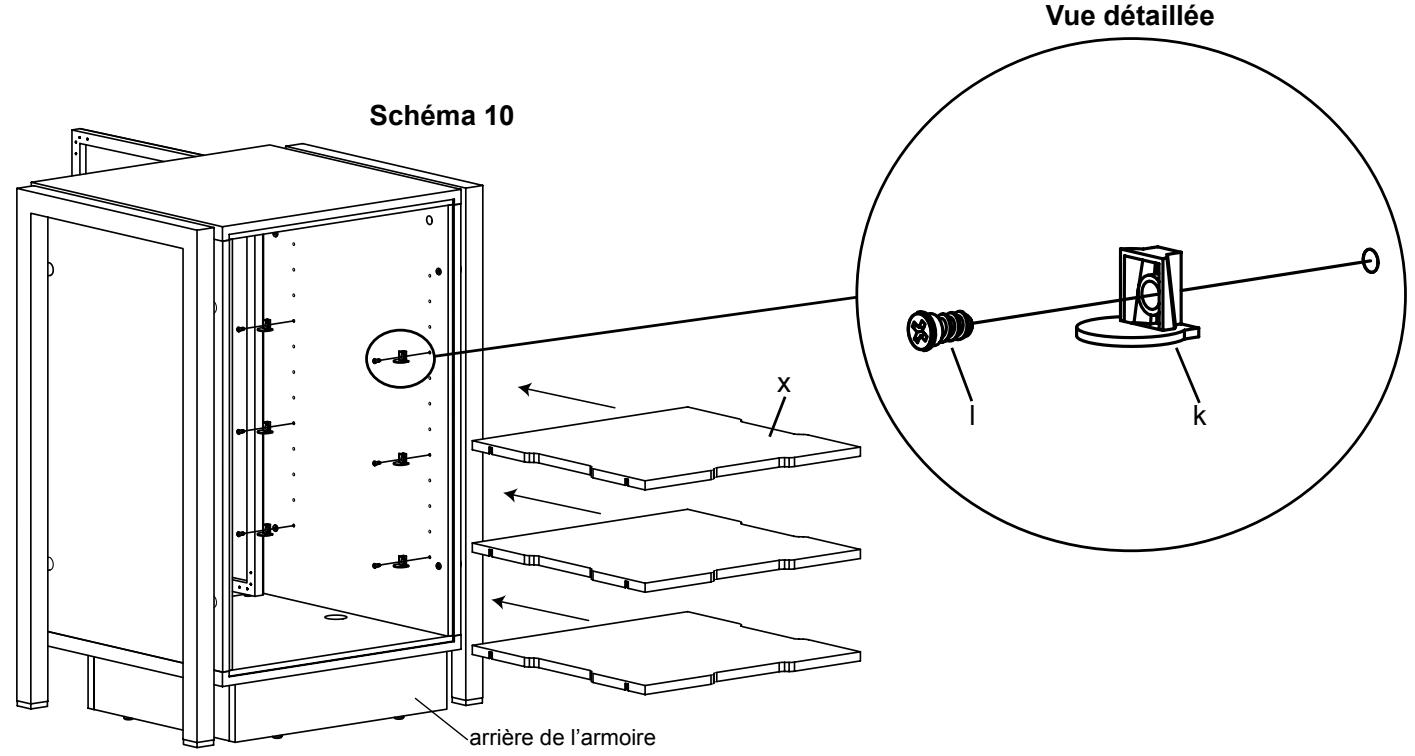

Insérez une vis pour cheville d'étagère (l) dans une cheville d'étagère (k) et dans le trou souhaité du panneau latéral (s, t). Serrez à l'aide d'un tournevis cruciforme. Répétez la procédure jusqu'à ce que les 12 chevilles d'étagère soient toutes installées. Reportez-vous à la vue détaillée du schéma 10 s'il le faut.
Placez chaque étagère (x) dans l'armoire de manière à ce qu'elles reposent correctement sur les chevilles. Appuyez fermement sur chacune des étagères pour les fixer solidement en place. Reportez-vous au schéma 10 si nécessaire.

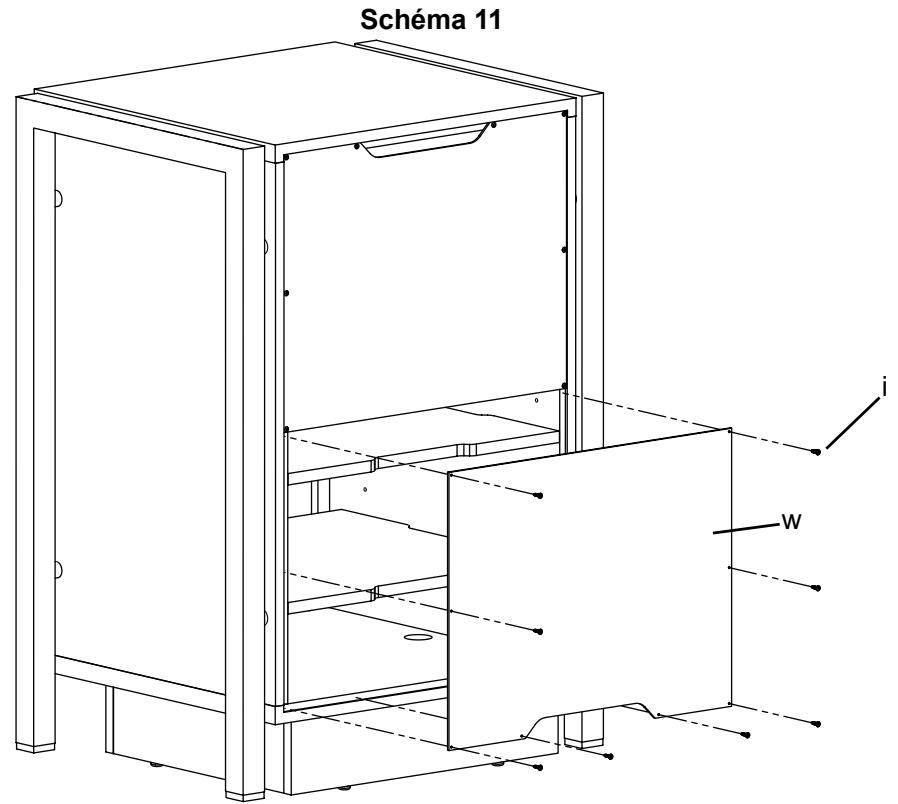

Insérez une vis pour panneau arrière (i) dans le panneau arrière (w) et dans l'armoire aux emplacements indiqués sur le schéma 11. Serrez toutes les vis sur le panneau arrière à l'aide d'un tournevis cruciforme. Répétez la procédure pour l'autre panneau arrière.

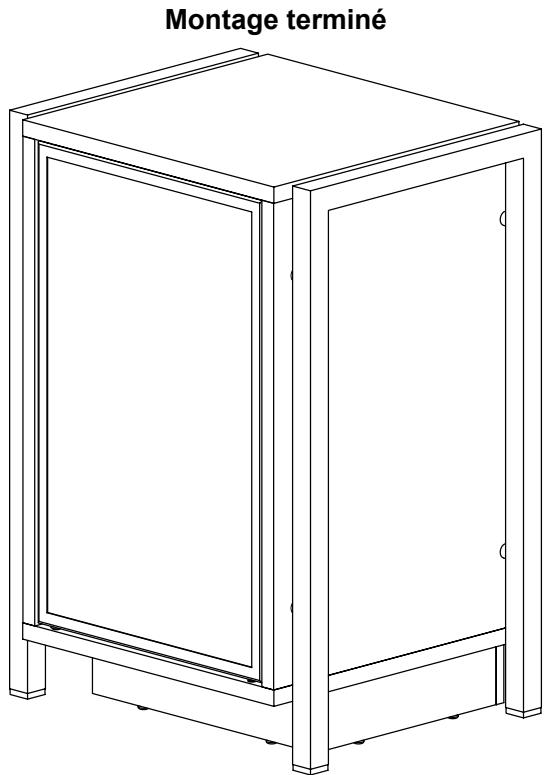

Remarque : Sansus recommande de mettre en place tous les composants et d'effectuer tous les raccordements de fils et de câbles avant de fixer les panneaux arrière.
