MANUAL DE USUARIO JAVA FURNITURE-JFA36 SANUS
LA UNión DE FORMAY FUNCION
Instrucciones de ensamblaje del modelo: JFA36
Gracias por elegir la linea de muebles Java de Sanus Systems.
Advertencia de seguridad: Si no entiende estas instrucciones o si tiene alguna duda con respecto a lacurity de la instalacion, llama a un contratistaequalico o comunique con Sanusllamando al 800.359.5520 (en EE.UU.) o al 31 (0) 40 2668619 (en Europa). Puede también visiting.nuestro situ web en www.sanus.com. Revise cuidadosamente los products para asegurar de queonga pieza falte ni presente defectos.Nuestrosrepresentantes del service del atencion al cliente le ofreceran assistencia inmediata con qualquier duda sobre la instalacion o con respecto a piezas faltantes o dañadas.Las piezas de repuesto para los productos comprados a trovés de un distribuidor autorizzato se enviaran directamente a usted.Nunca use piezas defectuosas.La instalacion incorrecta podria occasionar daños or lesions graves.No utilise este producto para fines no explicamente especificados por Sanus Systems.Sanus Systems no sera responsable por daños ni lesiones debidos al montaje, ensamblaje o uso Incorrectos.Llame a Sanus Systems ante de devolver los productos al punto de compra.
Herramientos necessarias: Destornillador Phillips, martillo o mazo (optativo)
Piezas y tornillería suministradas: Algunas piezas no se muestran en tamoño real*

(14)Leva-a

(8) Perno M6 - d


(14) Pasador de leva - b
(8) Espaciarodegoma-e


(18) Espiga - c
(8) Espaciador de aluminio - f

(4) Perno de base - g

(12) Pasador de apoyo de repisa - k


(12) Tornillo de pasador de apoyo repisa - 1

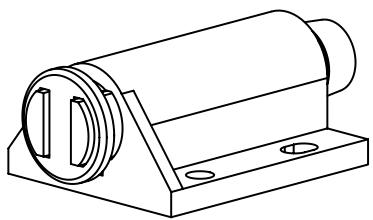

(1) Seguro de puerta - m

(4) Tornillo de seguro de puerta - n


(1) Plancha superior - o
(2) Tabla principal de base - q

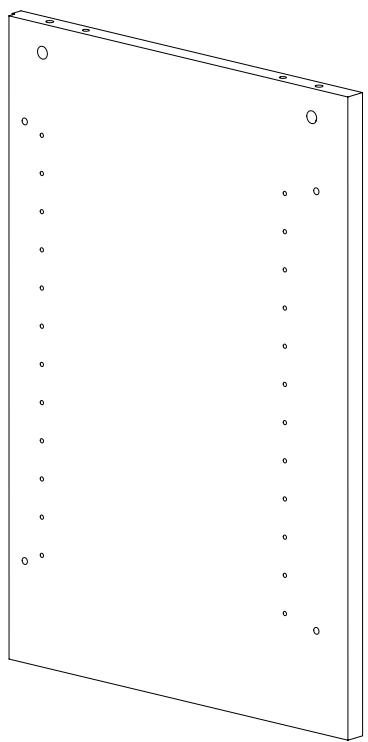

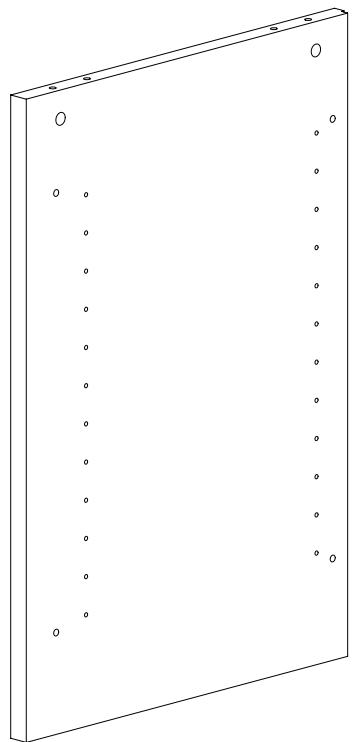

(1) Panel lateral izquierdo - s

(1) Panel lateral derecho - t


(1) Plancha inferior - p
(2) Tabla lateral de base - r

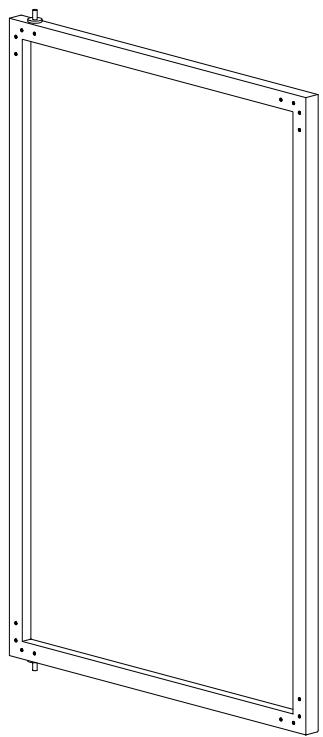

(1) Puerta - u

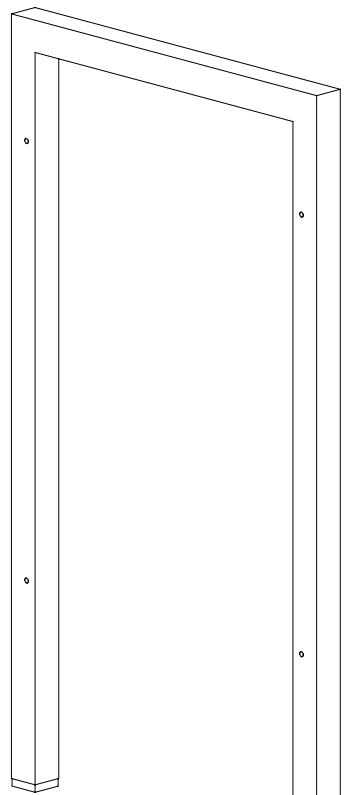

(2) Pata - v

(2) Panel trasero - w

(3) Repisa - x

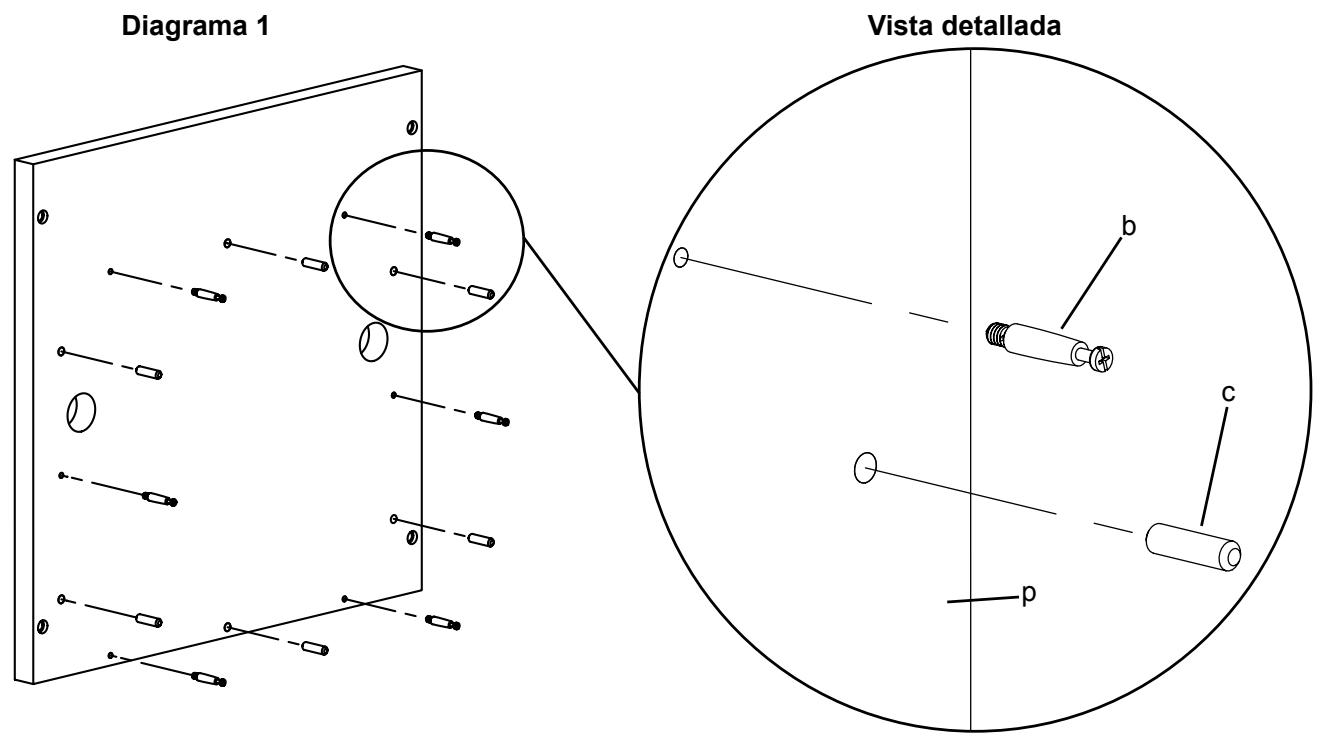

Paso 1: Adicción de los pasadores de leva y espigas a la base
Enrosque un pasador de leva (b) en cada agujero roscado e inserte una espiga (c) en cada agujero adyacente de la plancha inferior (p). Apriételos todos con un destornillador Phillips. Vea el diagrama 1 como debería.

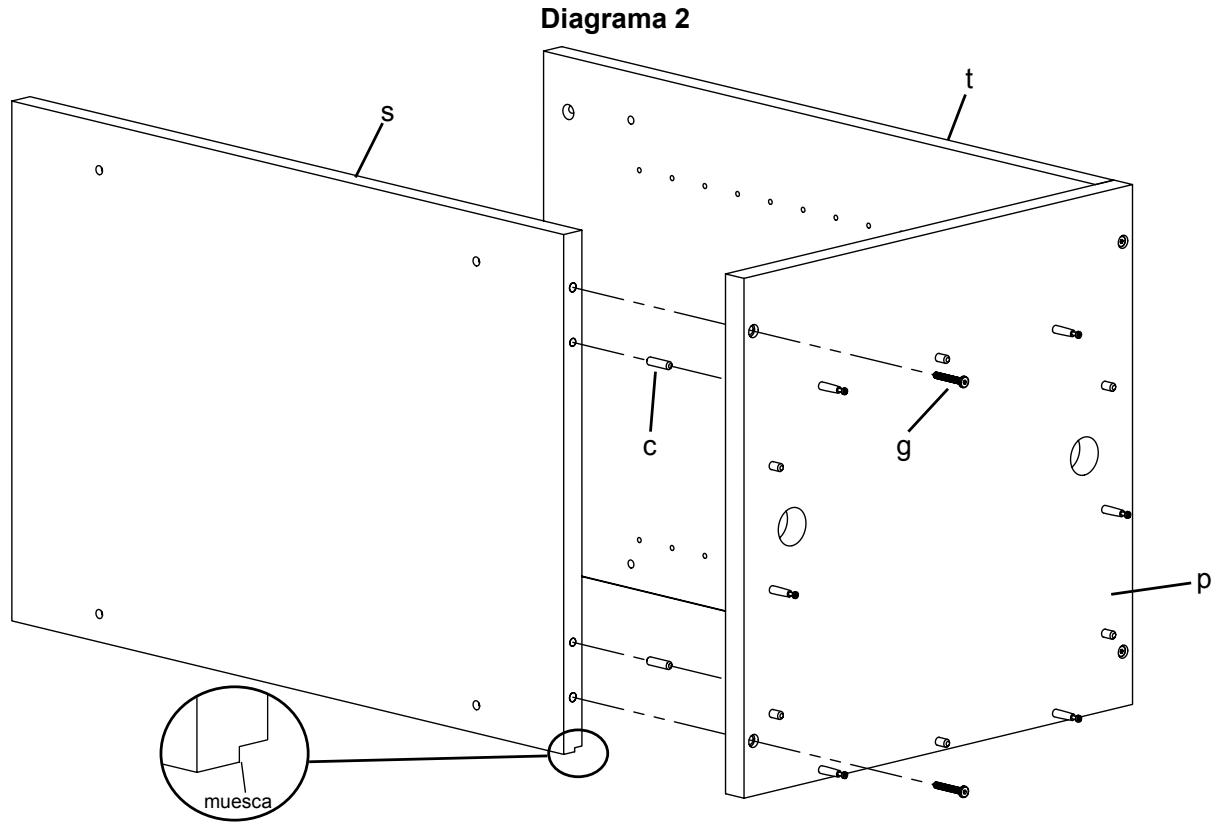

Paso 2: Adicción de los paneles laterales
Oriente los paneles laterales (s,t) de forma tal que la muesca quede hacer el piso y los agujeros queden ante arente. Inserte una espiga (c) en cada agujero (el más cercano al centro en la parte inferior de cada panel lateral). Inserte un perno de base (g) a工程技术 de la plancha inferior (p) y bajo en cada panel lateral. Apriete cada perno de base con una llave allen (j). Vea el diagrama 2 como ayud.

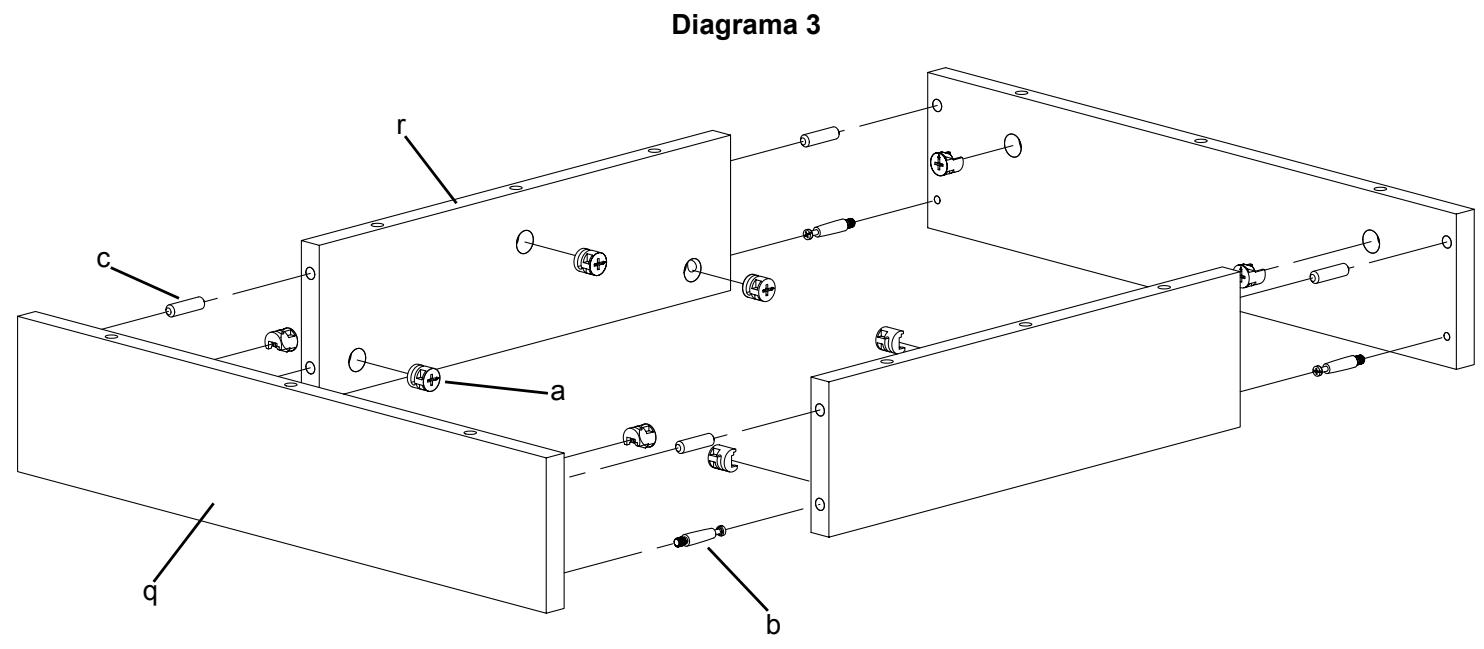

Paso 3: Ensamblaje de la base
Inserte 10 levas (a), 4 pasadores de leva (b) y quatre espigas (c) en las tablas principales (q) y laterales (r) de la base. Apriete todos los pasadores de leva con un destornillador Phillips. Verifique que la felcha de cada leva quede apuntando hacia el agujero mas cercano. Una las tablas de la base encajandolas a presion hasta formar un rectangulo firme. Apriete cada leva que corresponda con un pasador girando en sentido horario para fjir las tablas entre sí. Vea el diagrama 3 como ayuda.

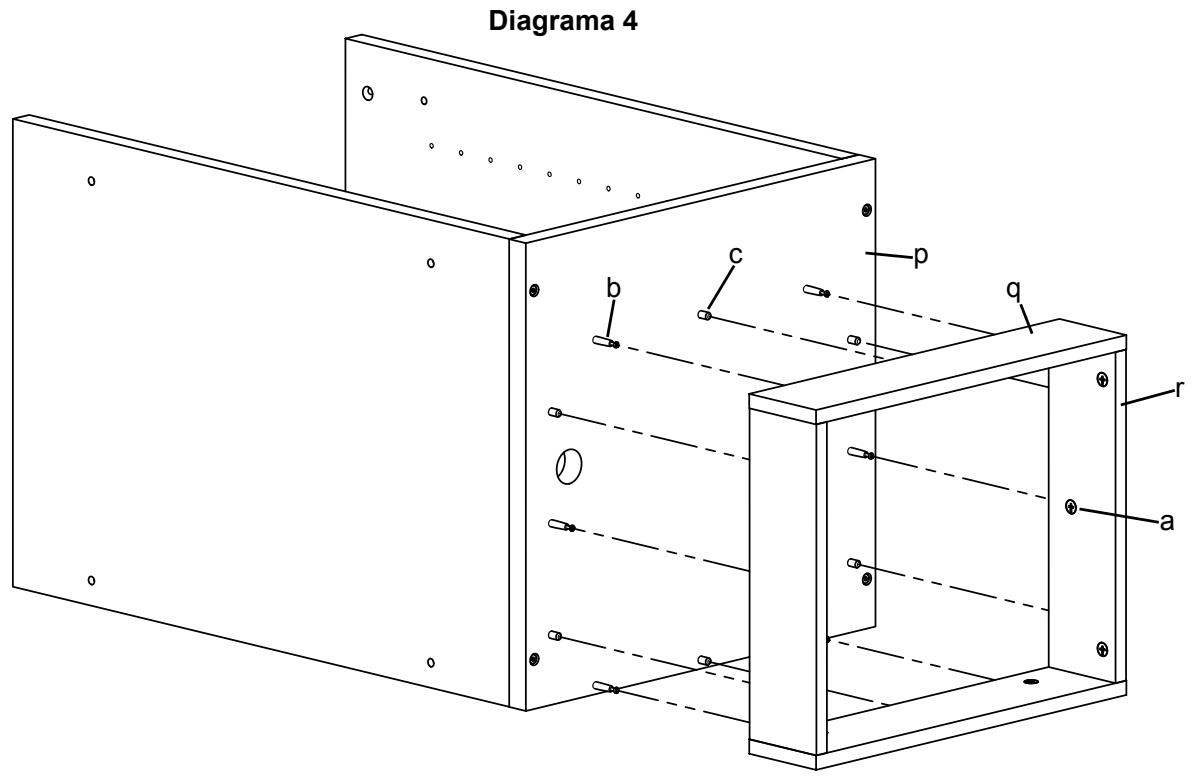

Paso 4: Adicción de la base a la plancha inferior
Oriente la base armada de manière que los agujeros queden alineados con las espigas (c) y los pasadores de leva (b) de la plancha inferior (p). Proceda aJKLM las sei levas (a) de las tablas (q,r) que concuerdan con los pasadores de leva de la plancha inferior hasta que el bastidor de la base quede firme. Vea el diagrama 4 como ayud.

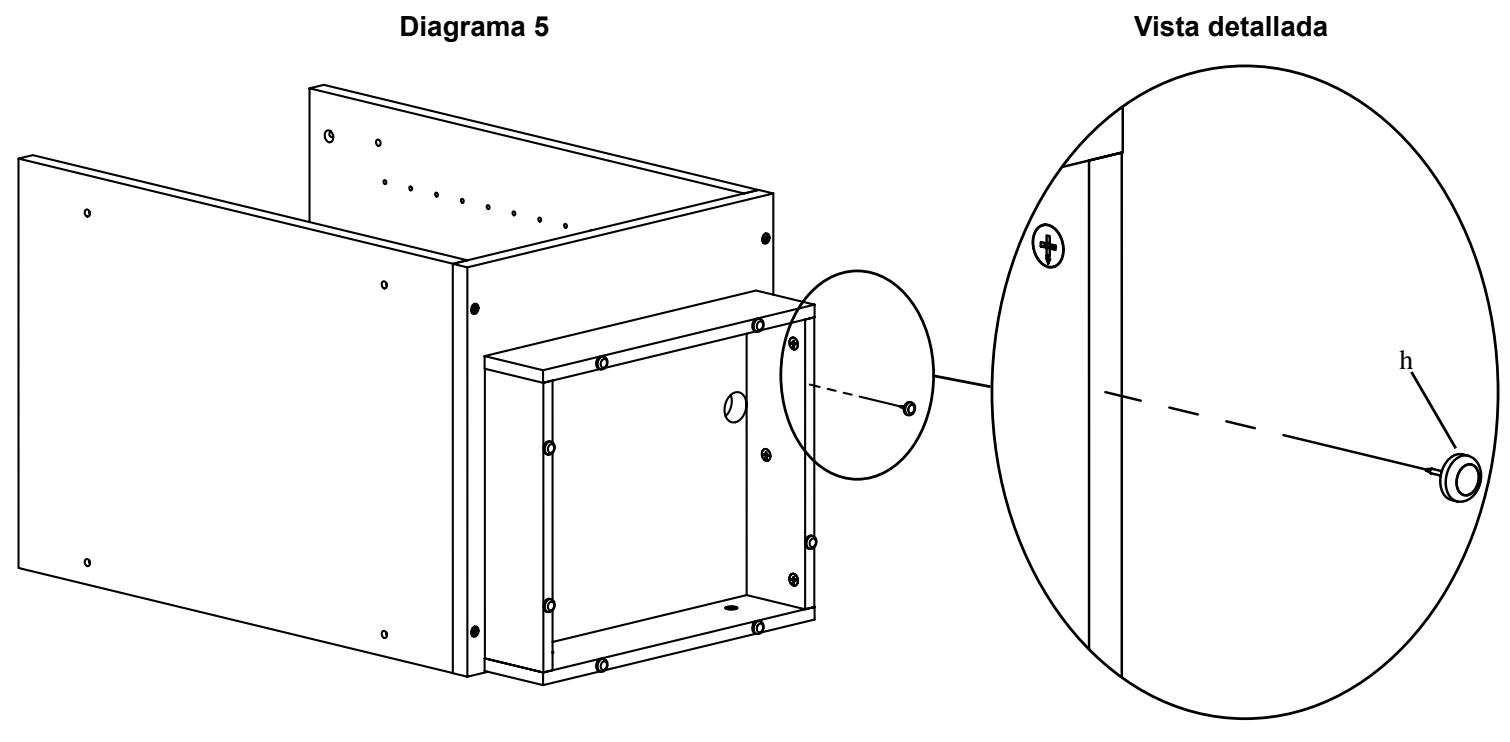

Paso 5: Adicción de los deslizadores para alfombra
Inserte los deslizadores para alfombra (h) en la base golpeandolos suavamente. Vea el diagrama 5 comoaida.

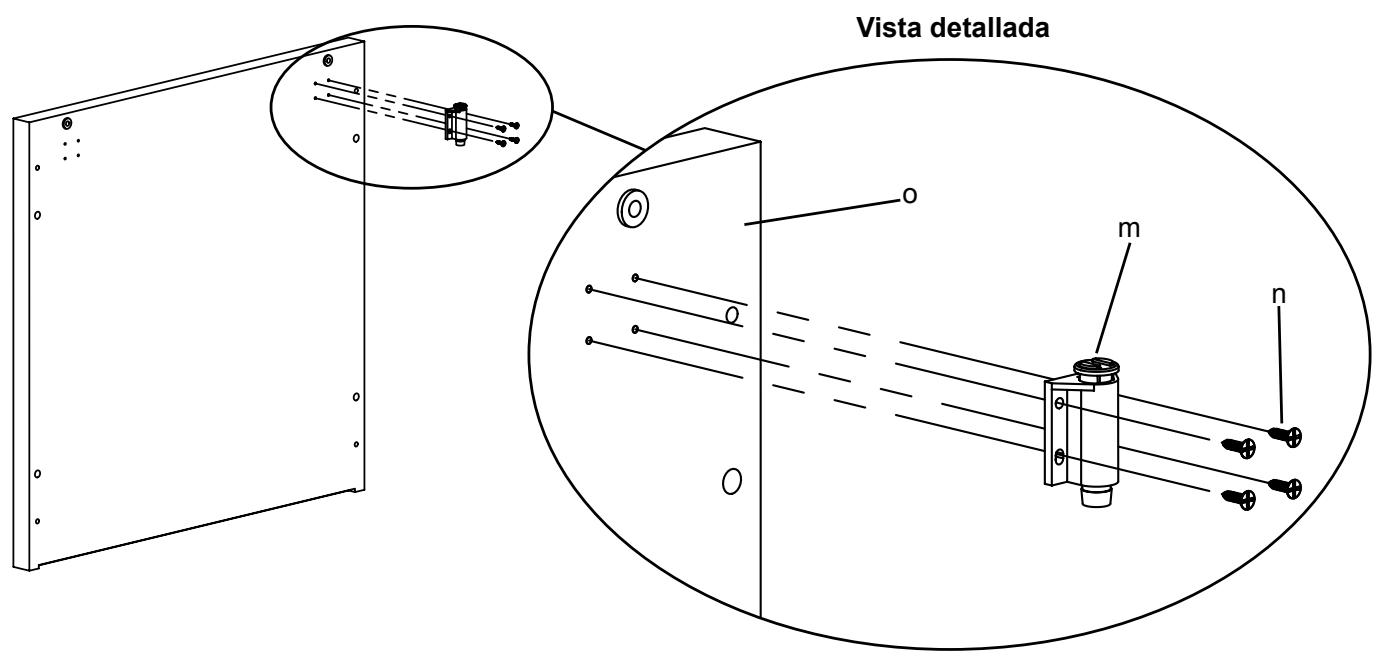

Paso 6: Adicción del seguro de la puerta
Acople el seguro de la puerta (m) a la plancha superior (o) con los quatre tornillos correspondentes (n). Ajuste todos los tornillos del seguro con un destornillador Phillips. Vea el diagrama 6 comoaida.

Diagrama 6

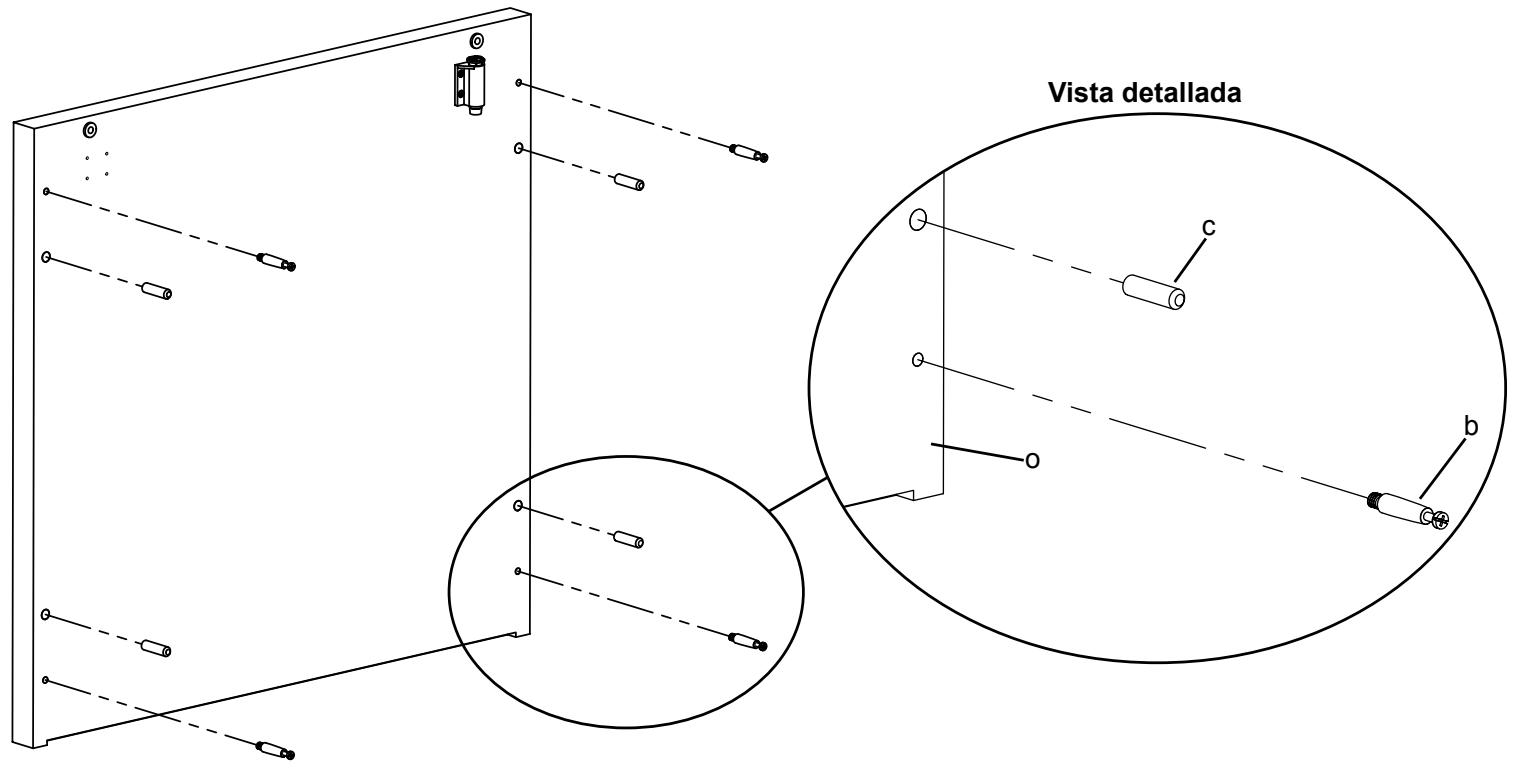

Inserte un pasador de leva (b) en cada agujero roscado y una espiga (c) en cada agujero adyacente de la plancha superior (o). Ajuste todos los pasadores de leva con un destornillador Phillips. Vea el diagrama 7 como funciona.

Diagrama 7

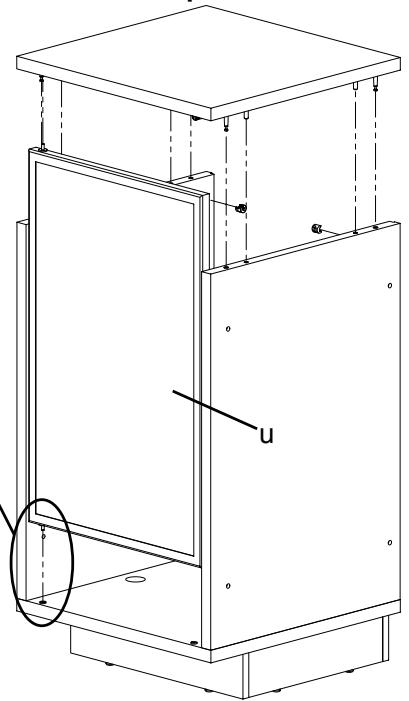

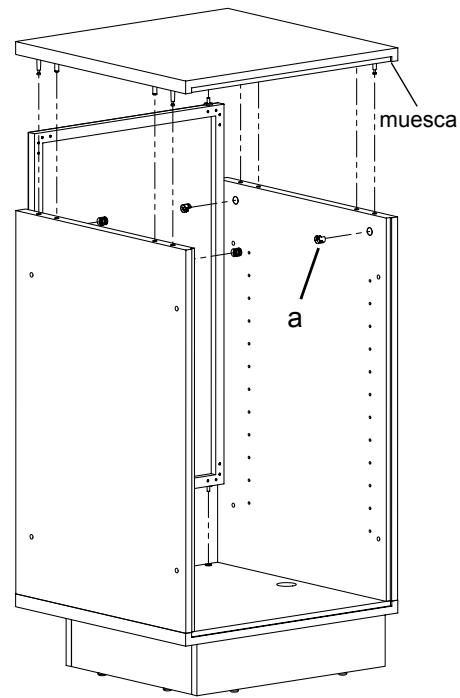

Paso 8: Adicción de la puerta y la plancha superior

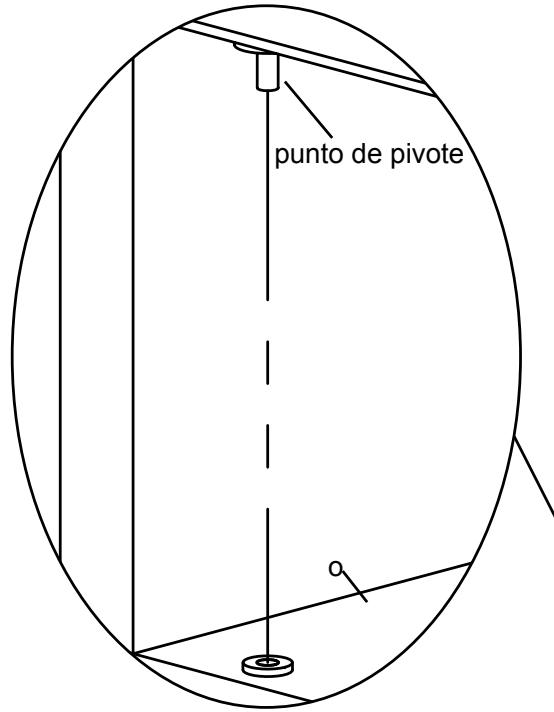

Con mucho cuidado, ponga el gabinete armado en posicón vertical con la base sobre el sueño. Inserte una leva (a) en cada panel lateral (s,t). Verifique que la flecha de cada leva quede apuntando hacía el pasador de leva correspondiente de la plancha superior (o). Inserte la puerta (u) en la base de manos que el pivote quede del bajo opuesto al seguro de la puerta (m). Colque la plancha superior sobre los paneles laterales de manos que los pasadores de leva concuerden con las levas y la puerta quede asegurada a la plancha superior. Ajuste cada pasador de leva con un giro en sentido horario. Vea los diagramas que siguen como ayud.

Vista detallada

Vista desdela parteanterior

Vista desdela parte posterior

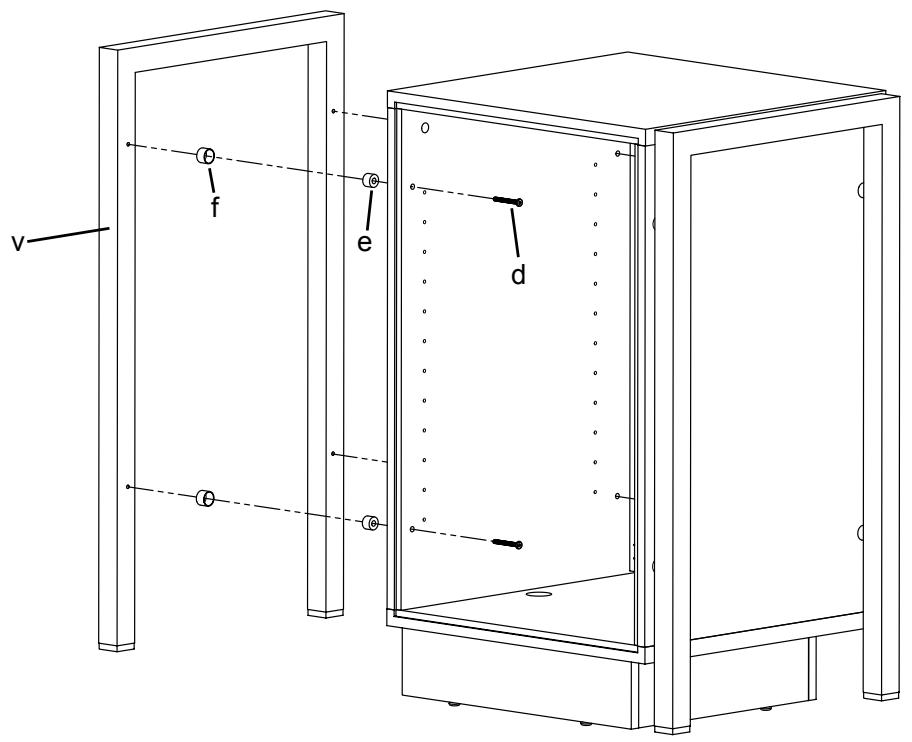

Paso 9: Adicción de las patas
Para registrar las patas (v), deslice primero el espaciador de goma (e) para que encaje en el espaciador de aluminio (f). Tome bajo un perno M6 (d), insertelo a工程技术 del panel lateral (s,t) y en el espaciador, y enrosquelo en la pata. Repita el proceso para los agujeros restantes de cada pata. Apriete todos los pernos M6 con la llave allen (j). Vea el diagrama 9 como ayud.

Diagrama 9

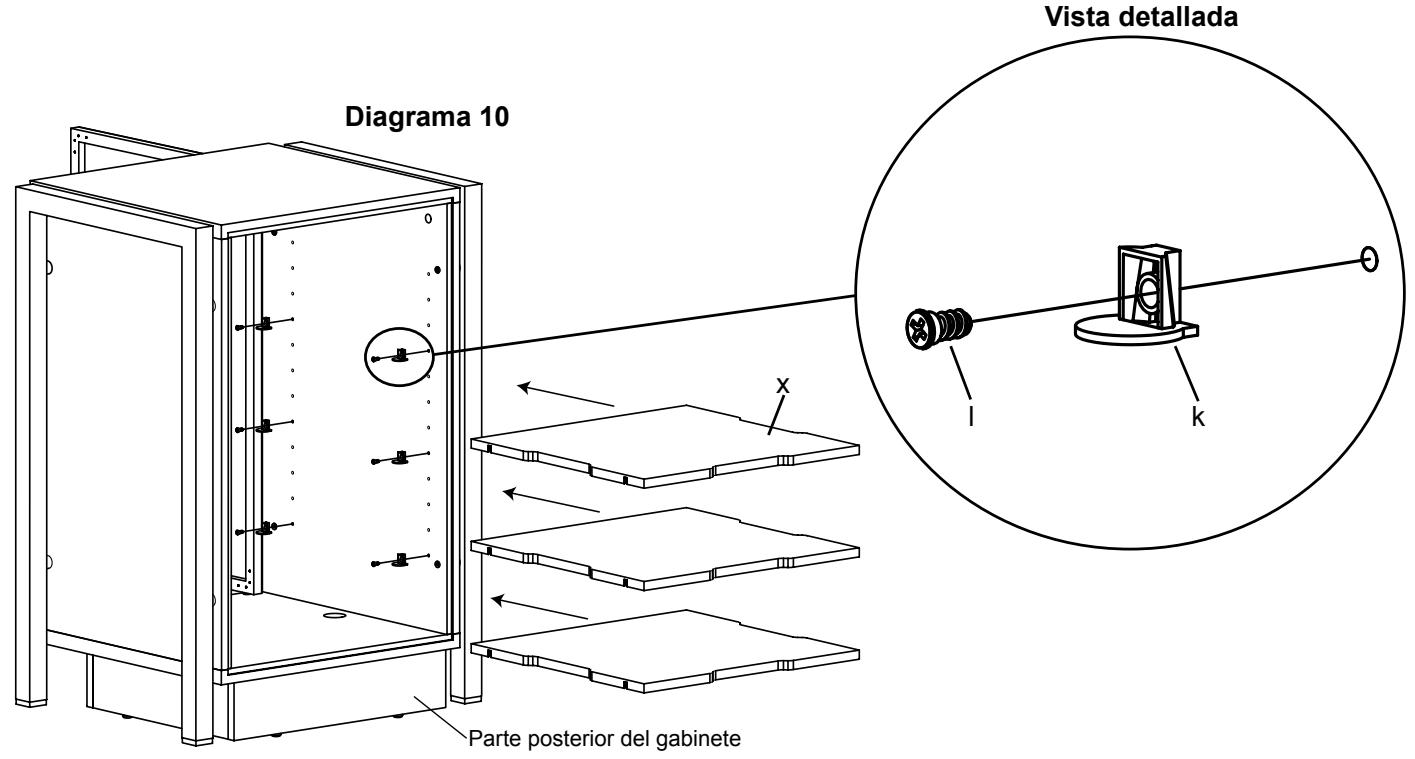

Paso 10: Colocación de las repisas
Inserte un tornillo (l) por un pasador de apoyo de repisa (k) y bajo en el agujero deseado del panel lateral (s,t). Apriete con un destornillador Phillips. Repita el proceso hasta haber colocado los 12 pasadores de apoyo de repisa. Consulta la vista detallada del diagrama 10 como ayuda.
Coloque las repisas (x) en el gabinete deundry que calculen sobre los pasadores de apoyo. Presione firmamente cada replica para que encaje en su lugar. Vea el diagrama 10 como ayud.

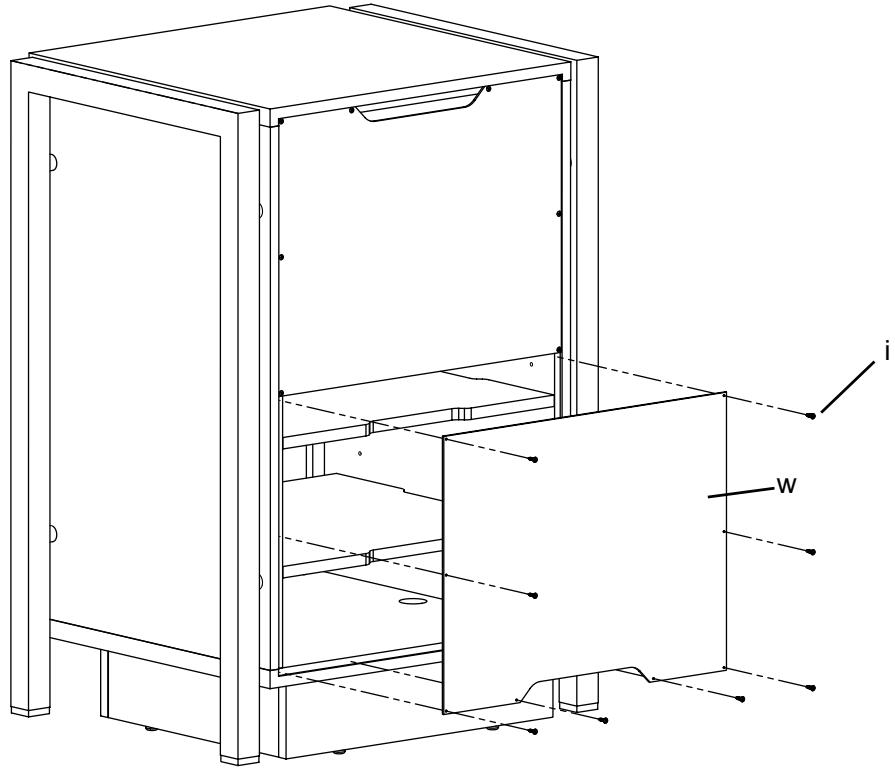

Inserte un tornillo de panel trasero (i) a trovés de un panel trasero (w) y bajo en el gabinete en los lugares que se muestran en el diagrama 11. Apriete cada tornillo del panel trasero con un destornillador Phillips. Repita el proceso para el除外 panel trasero.

Diagrama 11
Note: Sanus recomienda colocar los componentes y落户 a cabo todas las conexiones de cables antes de acoplare el panel trasero.

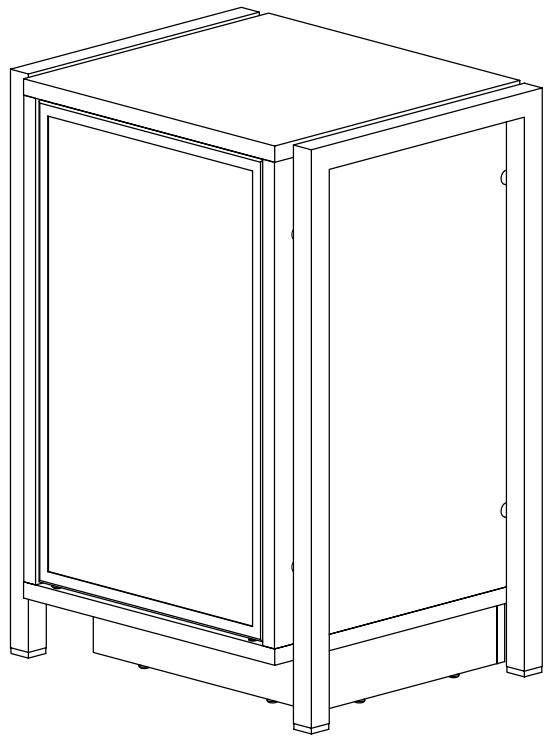

Ensamblaje terminado
