Type de produit	Interface audio numérique 24 bits/192 kHz
Caractéristiques techniques principales	Entrées/sorties analogiques et numériques, 8 entrées et 8 sorties, connectivité MIDI
Alimentation électrique	Alimentation par adaptateur secteur, 12V DC
Dimensions approximatives	Dimensions : 430 x 200 x 44 mm
Poids	Environ 1,5 kg
Compatibilités	Compatible avec Windows et Mac OS, support des principaux logiciels de production audio
Fonctions principales	Enregistrement et lecture multipiste, monitoring direct, traitement audio en temps réel
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces, consulter le fabricant pour les réparations
Sécurité	Utiliser uniquement avec l'adaptateur fourni, éviter l'exposition à l'humidité
Informations générales	Produit destiné aux musiciens et producteurs, idéal pour les studios d'enregistrement

FOIRE AUX QUESTIONS - 1212M E-MU

Le E-MU 1212M ne s'allume pas. Que faire ?

Vérifiez que le câble d'alimentation est bien connecté et que la prise fonctionne. Testez avec une autre prise si nécessaire.

Comment installer les pilotes pour le E-MU 1212M sur Windows ?

Téléchargez les derniers pilotes sur le site officiel d'E-MU, exécutez le fichier d'installation et suivez les instructions à l'écran.

Le son est distordu ou grésille, que faire ?

Assurez-vous que les paramètres d'échantillonnage de votre logiciel audio correspondent à ceux du E-MU 1212M. Vérifiez également les connexions et remplacez les câbles défectueux.

Comment configurer le E-MU 1212M avec un logiciel de DAW ?

Ouvrez votre DAW, allez dans les paramètres audio et sélectionnez le E-MU 1212M comme périphérique d'entrée et de sortie.

Mon E-MU 1212M ne détecte pas les entrées audio. Que faire ?

Vérifiez que les câbles sont correctement branchés et que les niveaux de gain sont réglés. Assurez-vous également que les entrées sont sélectionnées dans le logiciel.

Y a-t-il des problèmes de compatibilité avec macOS ?

Assurez-vous de télécharger les pilotes spécifiques pour macOS sur le site d'E-MU. Vérifiez également la version de votre système d'exploitation pour la compatibilité.

Comment réinitialiser le E-MU 1212M aux paramètres d'usine ?

Débranchez le périphérique, puis maintenez le bouton de réinitialisation enfoncé pendant que vous le rebranchez.

Puis-je utiliser le E-MU 1212M avec un ordinateur portable ?

Oui, le E-MU 1212M peut être utilisé avec un ordinateur portable, à condition que celui-ci dispose des ports nécessaires et de la puissance requise.

Comment mettre à jour le firmware du E-MU 1212M ?

Visitez le site d'E-MU pour télécharger le dernier firmware, puis suivez les instructions fournies pour la mise à jour.

Le E-MU 1212M fonctionne-t-il avec des systèmes d'exploitation plus anciens ?

Vérifiez la documentation du produit pour les systèmes d'exploitation pris en charge. Les versions plus anciennes peuvent avoir des limitations.

MODE D'EMPLOI 1212M E-MU

Manuel de l'utilisateur

E-MU Digital Audio System

Manuel de l'utilisateur

© 2003 E-MU Systems

Tous droits réservés

Siège social E-MU E-MU Systems

Tous les systèmes comprrient : 2
Système E-MU 1212M 2

Système E-MU 1820 2

Système E-MU 1820M 2

Remarques, astuces et averissements 3

2 - Installation 5

Installation du système audio numérique 5

Types de connecteurs 6

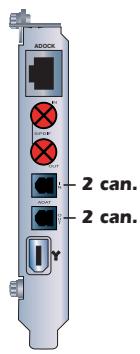

La carte PCI E-MU 1010 6

Une carté E-MU 1010 offre : 6
AudioDock offre : 6

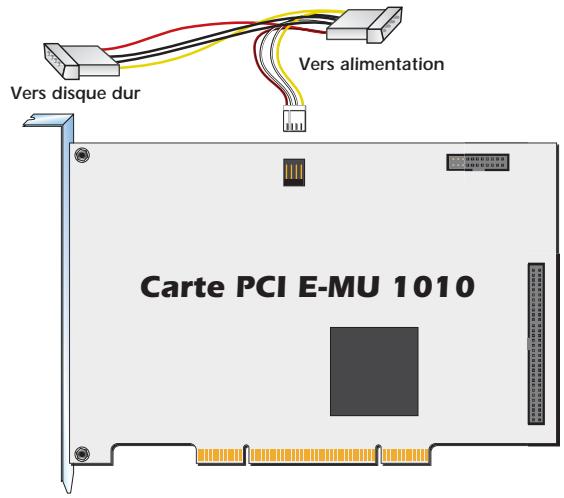

Installation de la carte PCI E-MU 1010 7

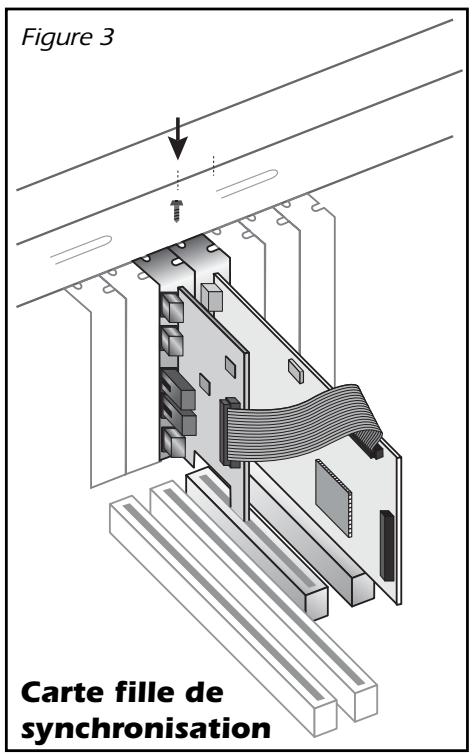

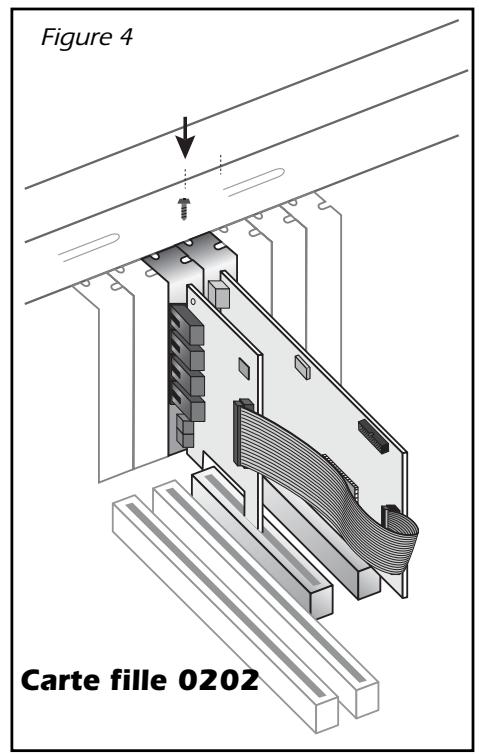

Installation de la carte fille de synchronisation ou de la carte fille 0202 8

E-MU 0202 & AudioDock 8

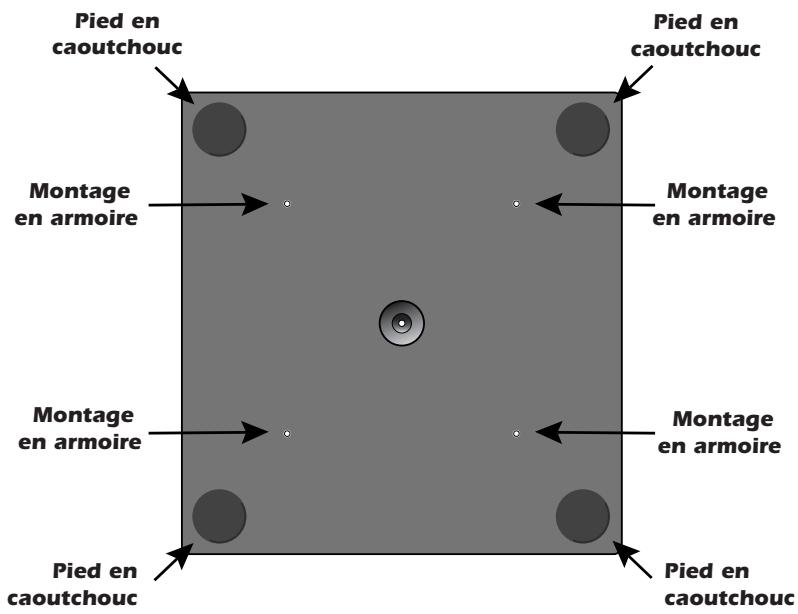

Pieds en caoutchouc 9

Montage en armoire de AudioDock 10
Connexion de AudioDock à la carte E-MU 1010 10

Installation des logiciels 10

Installation des pilotes E-MU 1010 10
Windows 2000 ou Windows XP 10
Désinstallation de tous les pilotes audio et de toutes les applications 11

3 - Carte PCI & Interfaces 13

La carte PCI E-MU 1010 13

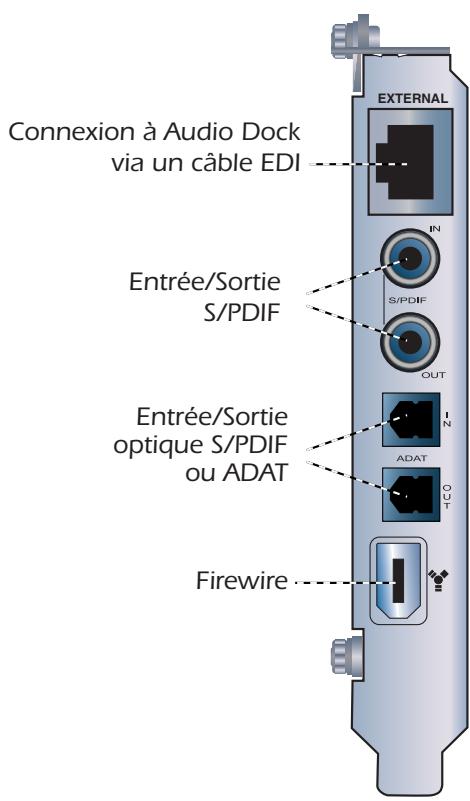

Connexions numériques 13

Connecteur EDI 13
Entree et sortie audio numérique S/PDIF 13
Entree et sortie numériques optiques ADAT 14
Firewire IEEE1394 14

AudioDock 14

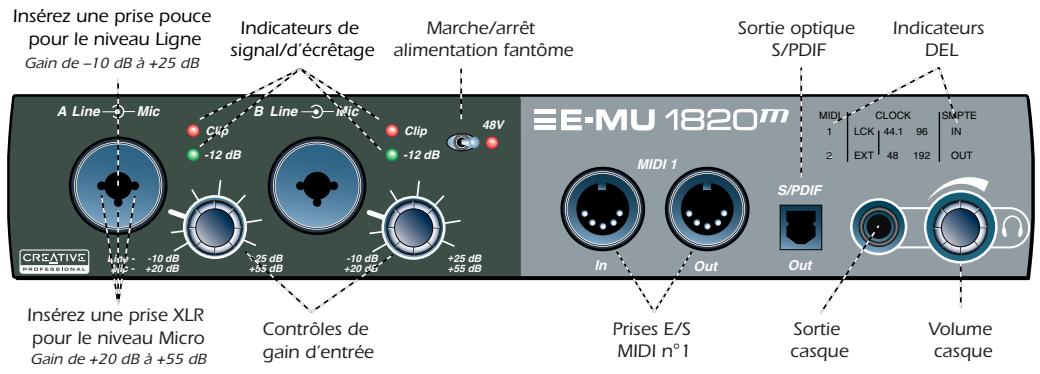

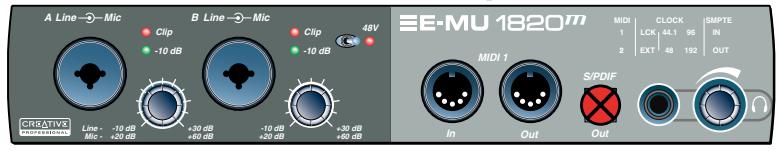

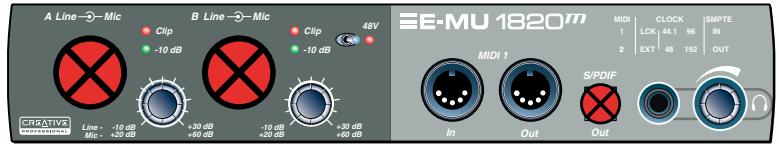

Connexions du panneau avant 16

Section pre-amp 16
Entree/sortieMIDI1 16
Sortie optique S/PDIF 16
Sortie casque et contrôle du volume 17

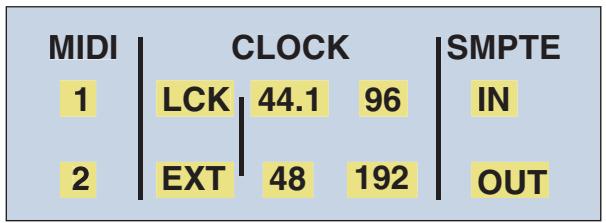

Indicateurs du panneau avant de AudioDock 17

Indicateurs de l'entrée MIDI 17
Indicateurs de la source de l'horloge et du taux d'échantillonnage 17
DEL de source d'horloge 17
Indicateurs du taux d'échantillonnage 18

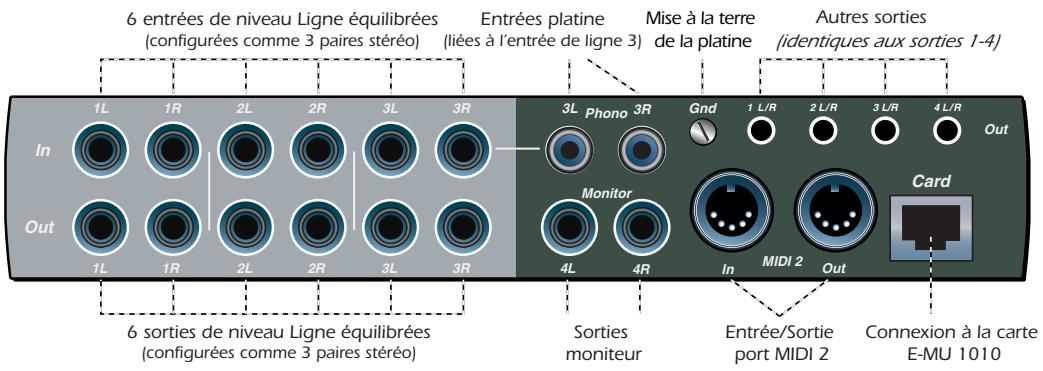

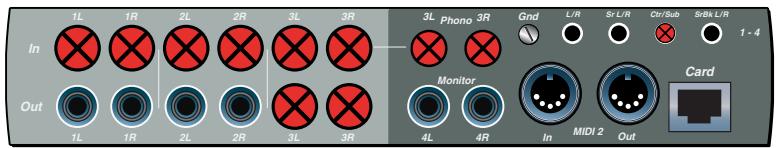

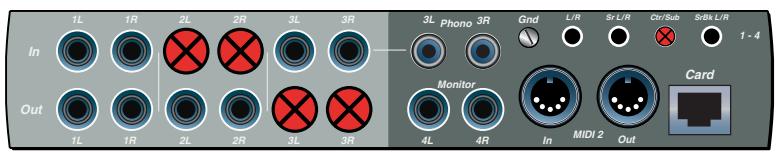

Connexions du panneau arrriere 18

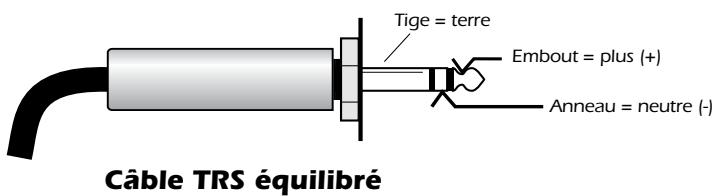

Entrées analogiques de niveau Ligne 18
Entrées platine et cosse de mise à la terre 19

Sorties analogiques de niveau Ligne 19
Sorties analogiques de haut-parleurs d'ordinateur 19
Entree/sortieMIDI2 19
Connecteur EDI (carte) 19

La carte fille 0202 20

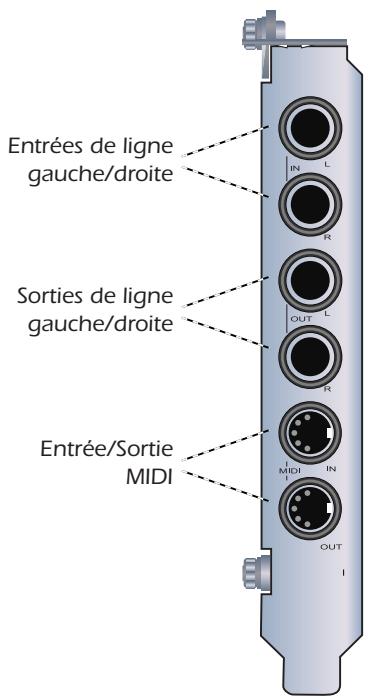

Connexions 20

Entrées et sorties analogiques 20
Entree/SortieMIDI 20

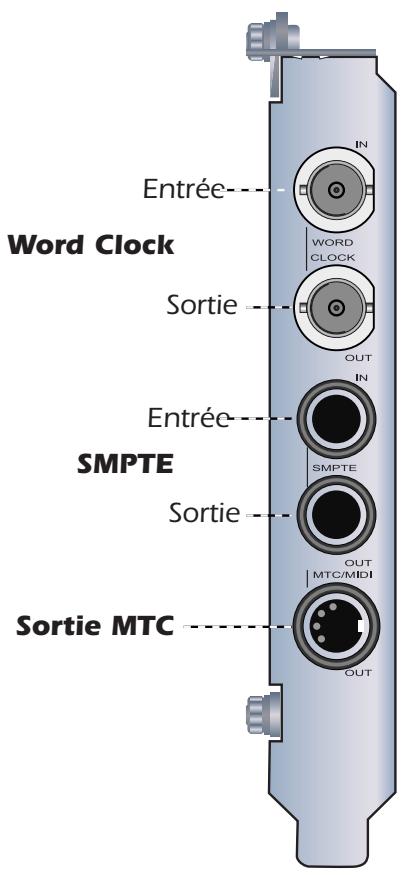

La carte fille desynchronisation 21

Connexion de cables à la carte fille de synchronisation 22

4-La table de mixage PatchMix DSP 23

PatchMixDSP 23
Présentation de la table de mixage 23

Fenetre de la table de mixage 24

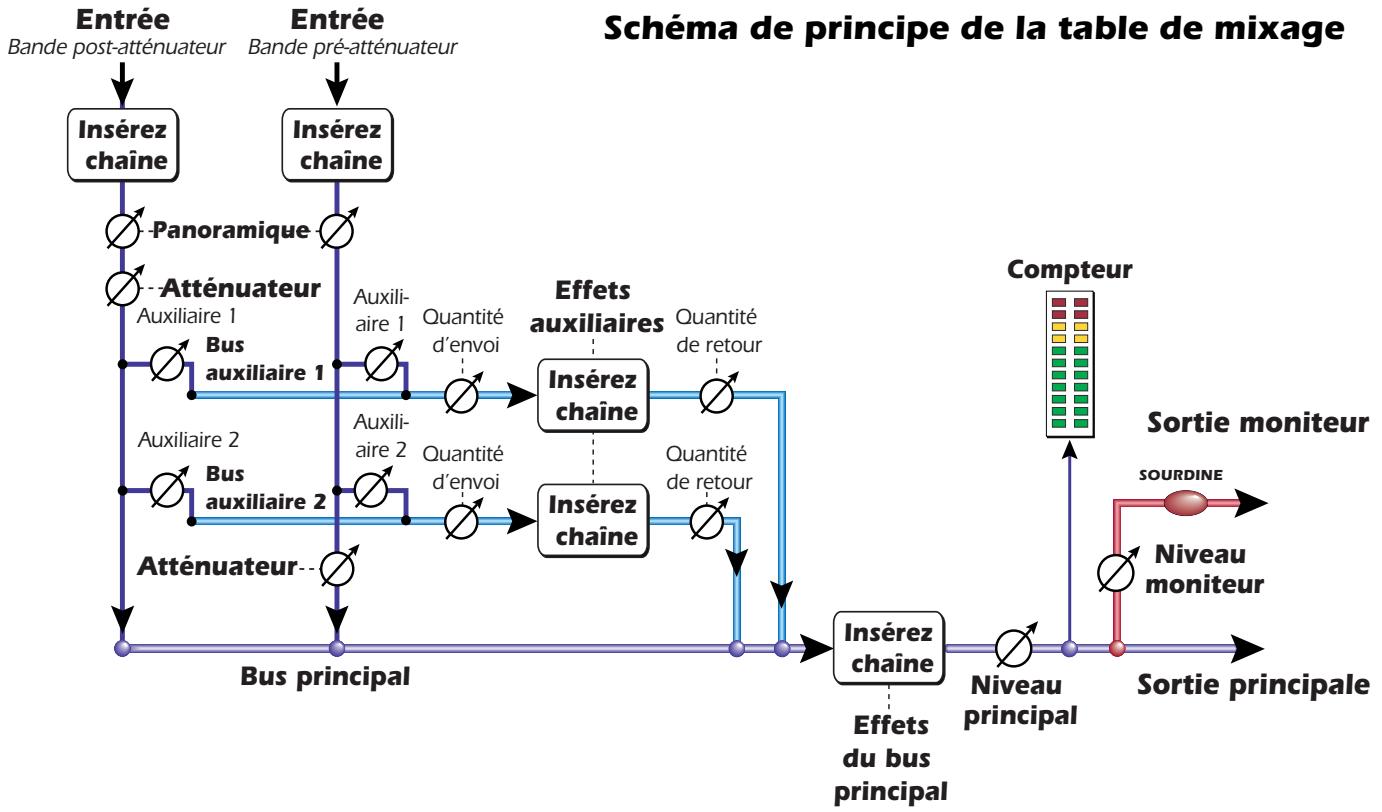

Scheme de principe de la table de mixage 24
Pre-attenuateur ou post-attenuateur 25

La Barre d'outils 25

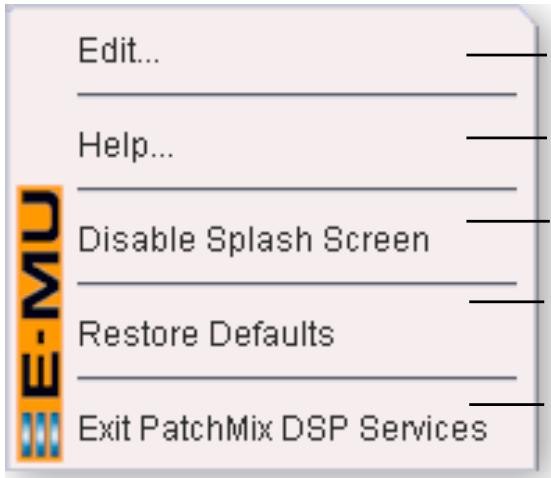

Icône E-MU dans la barre des tâches Windows 26
La session 26

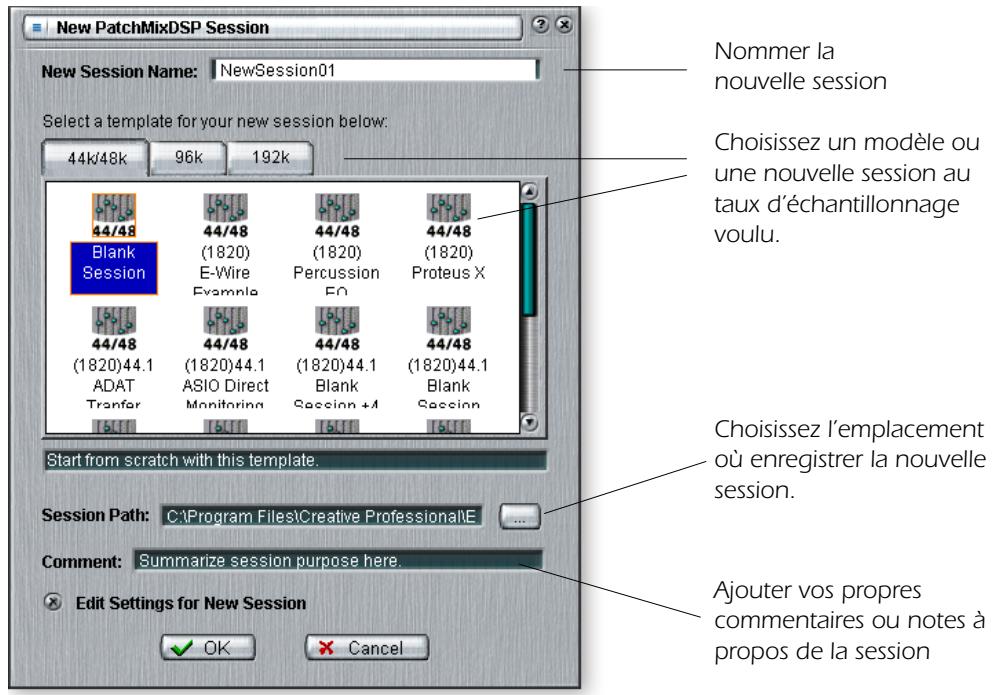

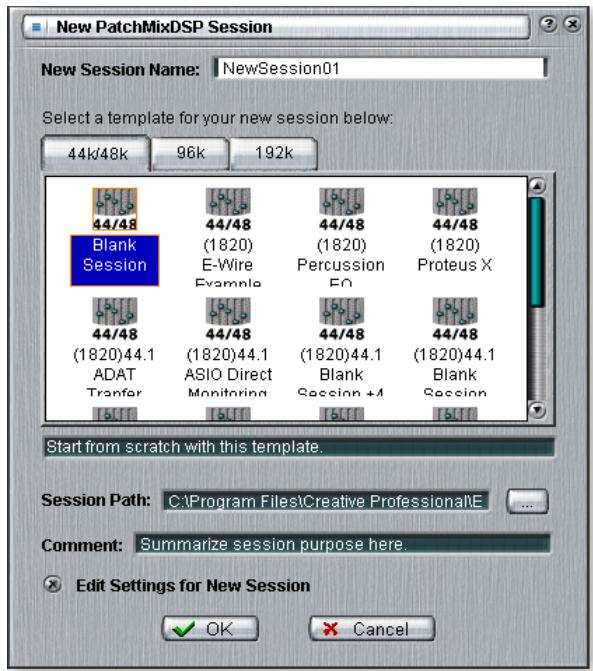

Nouvelle session 27
Ouvrir une session 27
Enregister la session 28
Parametres de session 28

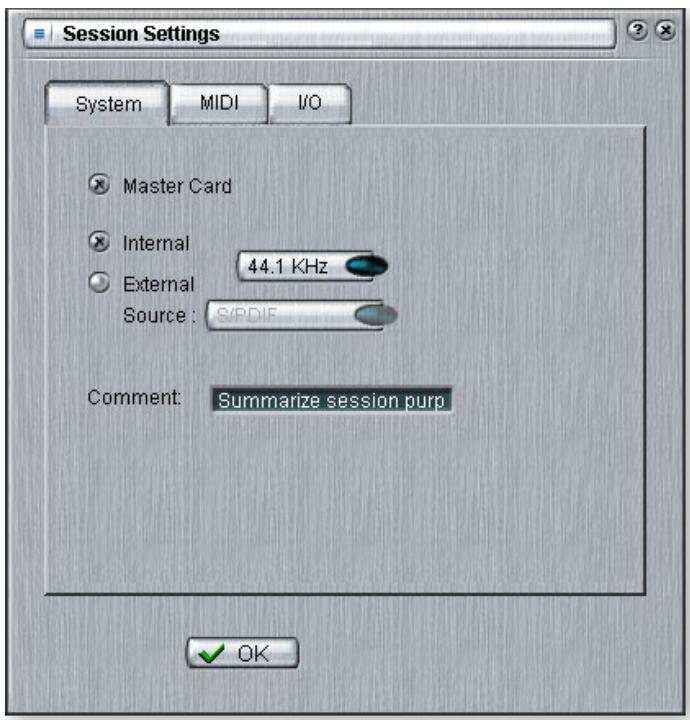

Parametres du système 28
Utilisation de l'horloge externe 29

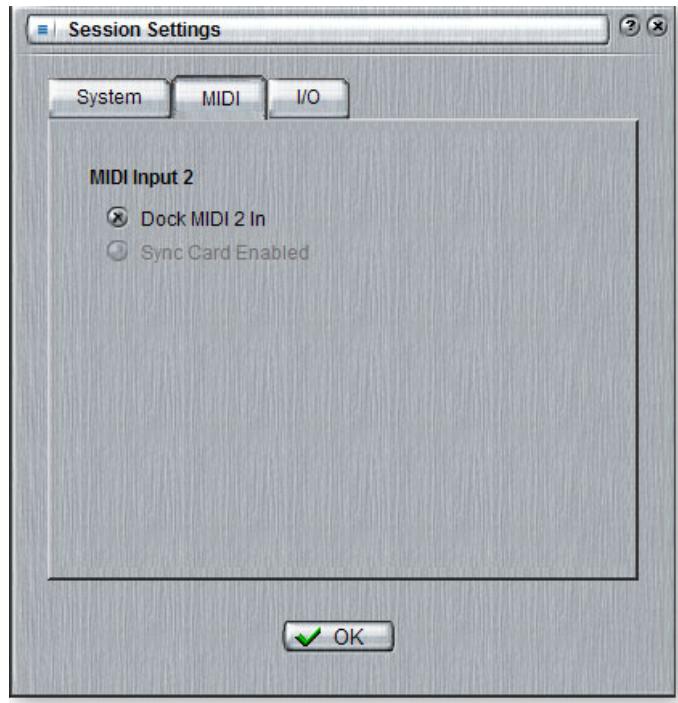

Parametres MIDI 29

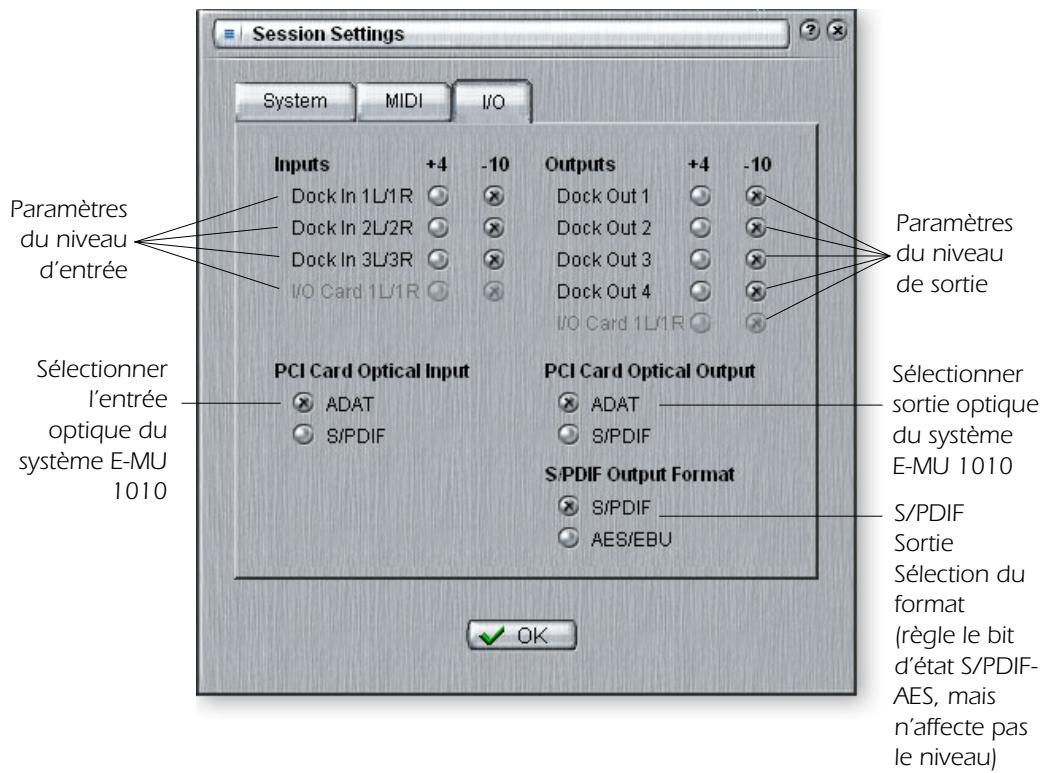

Paramètres E/S 29

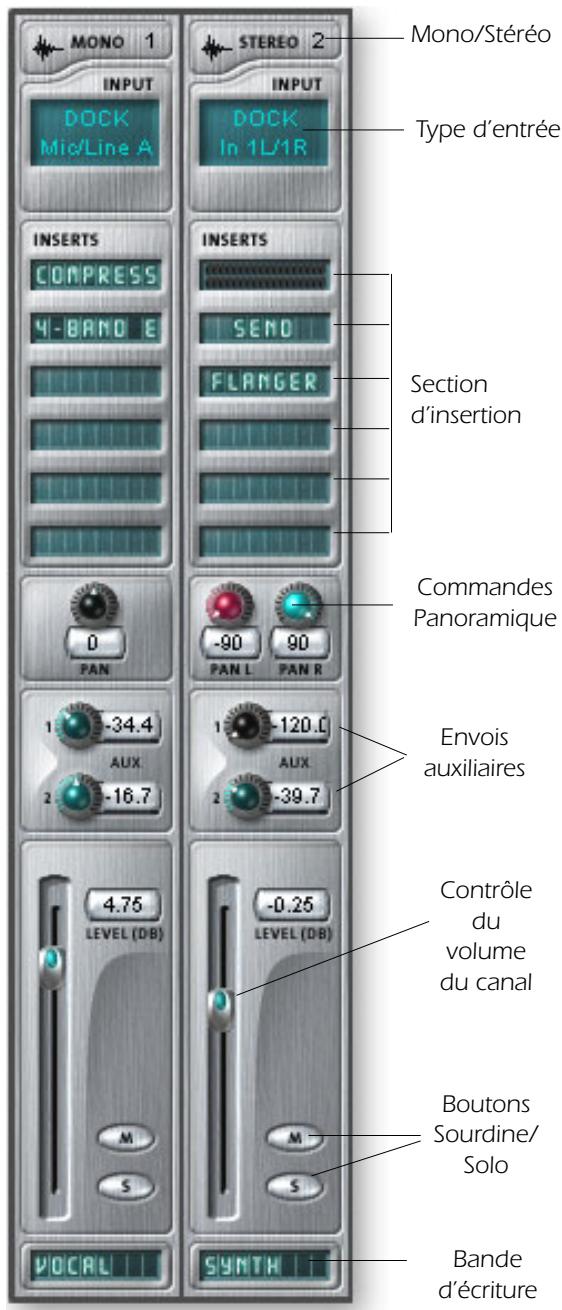

Bandes de mixage d'entrée 31
Type d'entrée 32

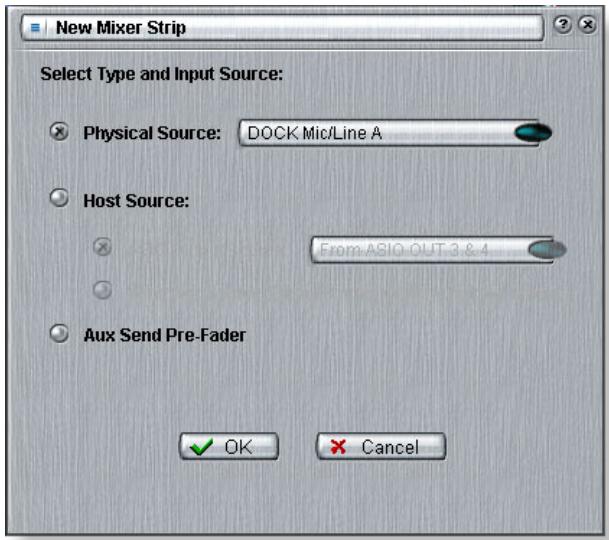

Creation d'une bande de mixage 33

Section d'insertion 34

Utilisation des insertions 35
Le menu Insérer 35

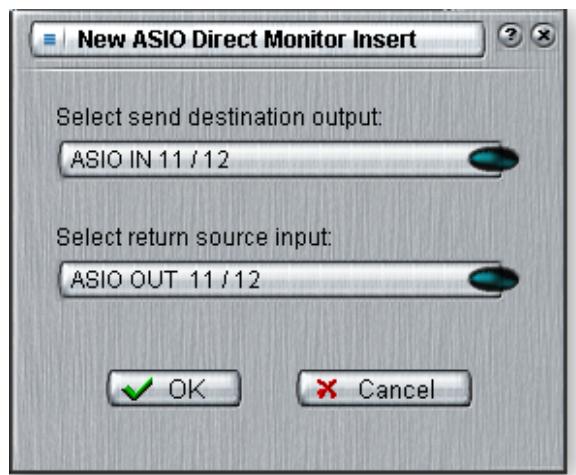

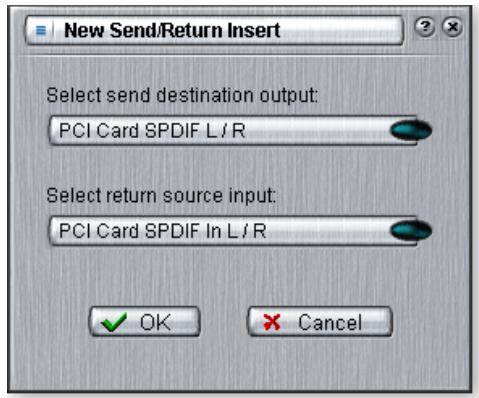

Envoir/retour ASIO Direct Monitor 36

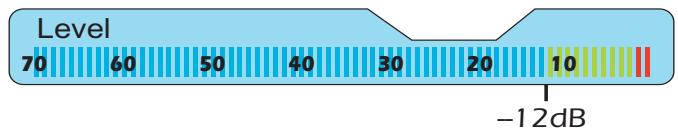

Insertions de compteur 38

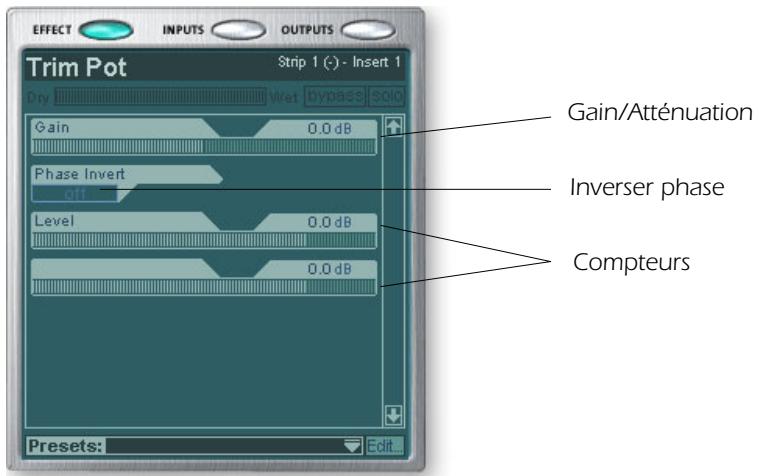

Insertion du potentiemetre d'ajustement 40
Inséorer Tonalité d'essai/Générateur de signaux 40

Sectionauxilaire 41

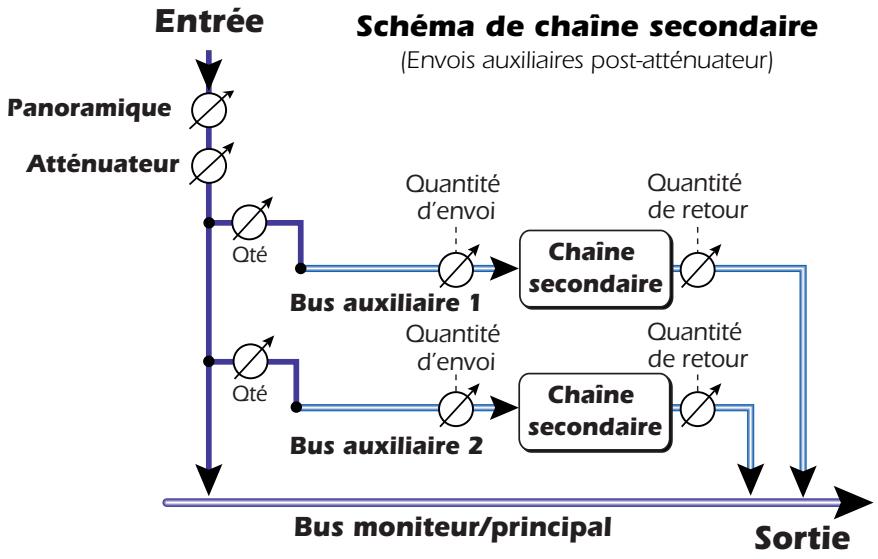

Scheme de chaine secondaire 41

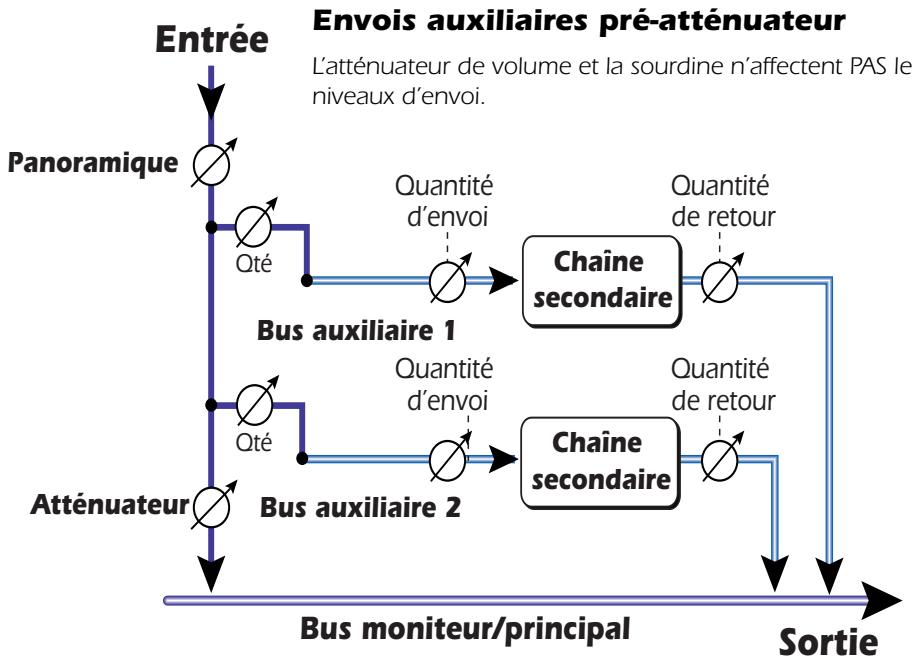

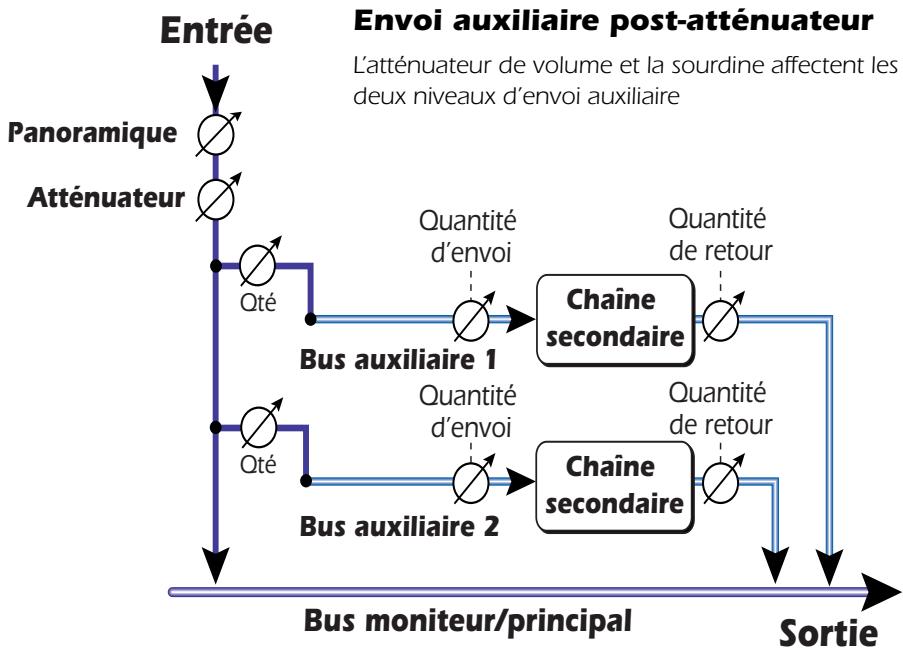

Envois auxiliaires pre ou post-attenuateur 42
Envois auxiliaires pré-attenuateur 42
Envo auxiliary post-attenuateur 42

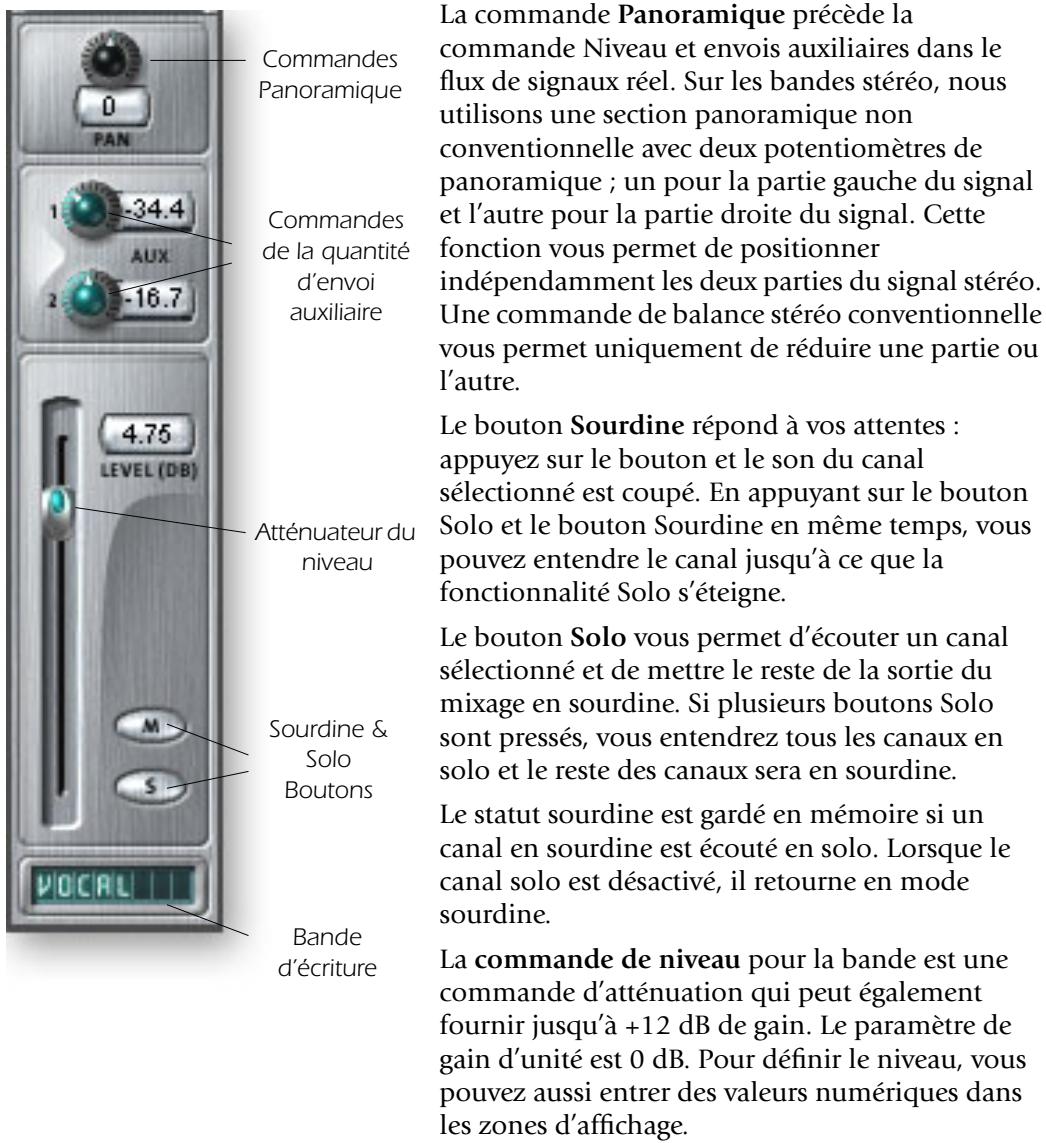

Commandes Niveau, Panoramaque, Solo/Sourdine 43

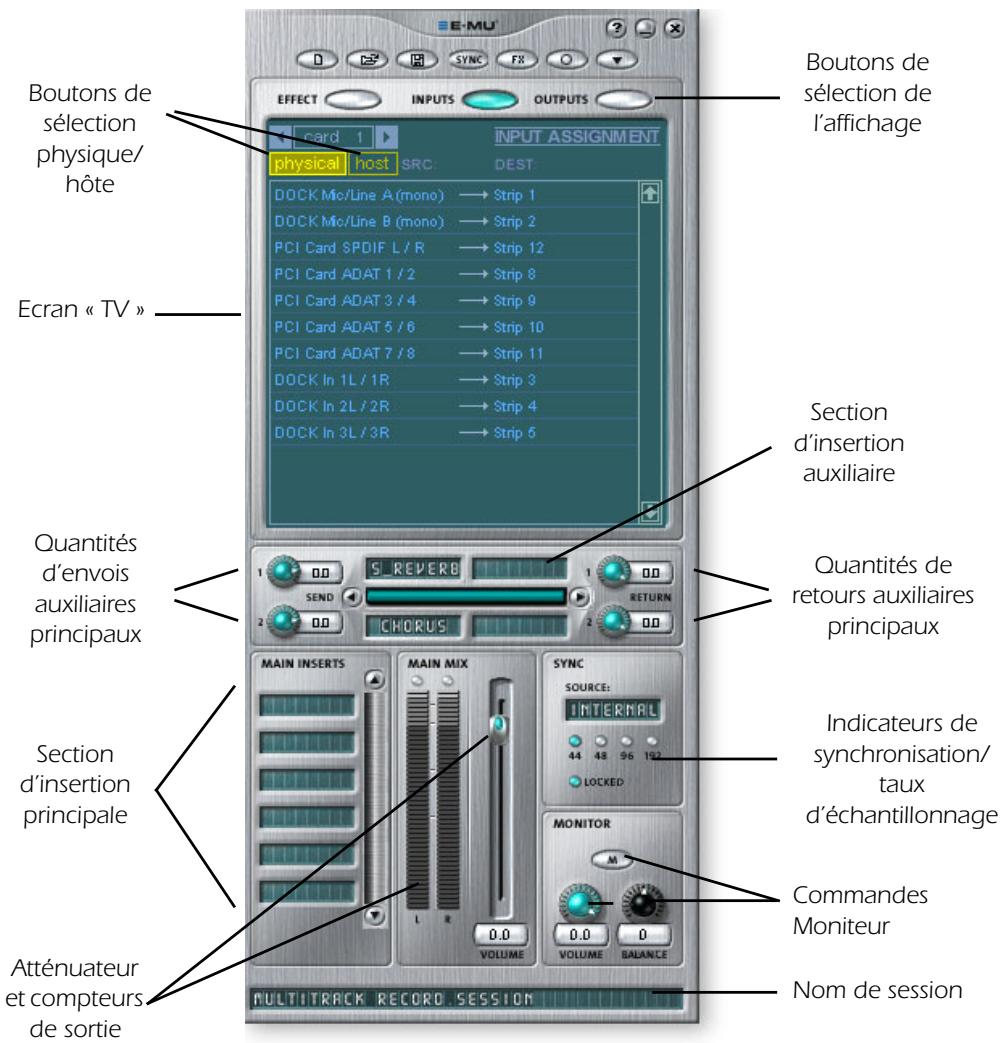

Section principale 44

Ecran TV et selecteurs 45

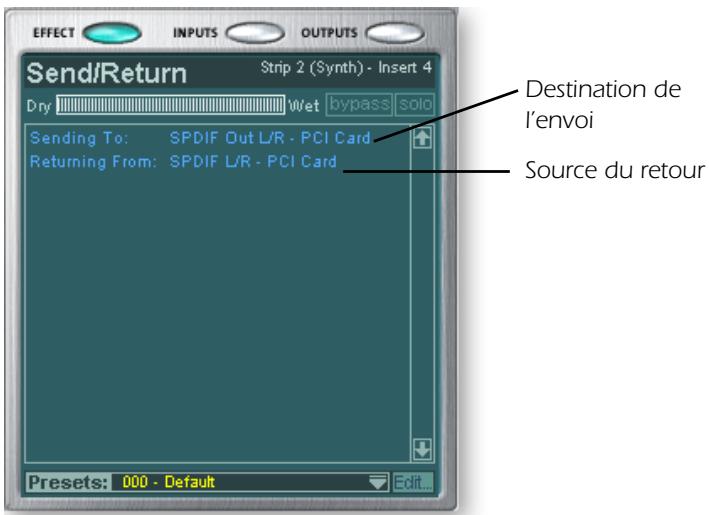

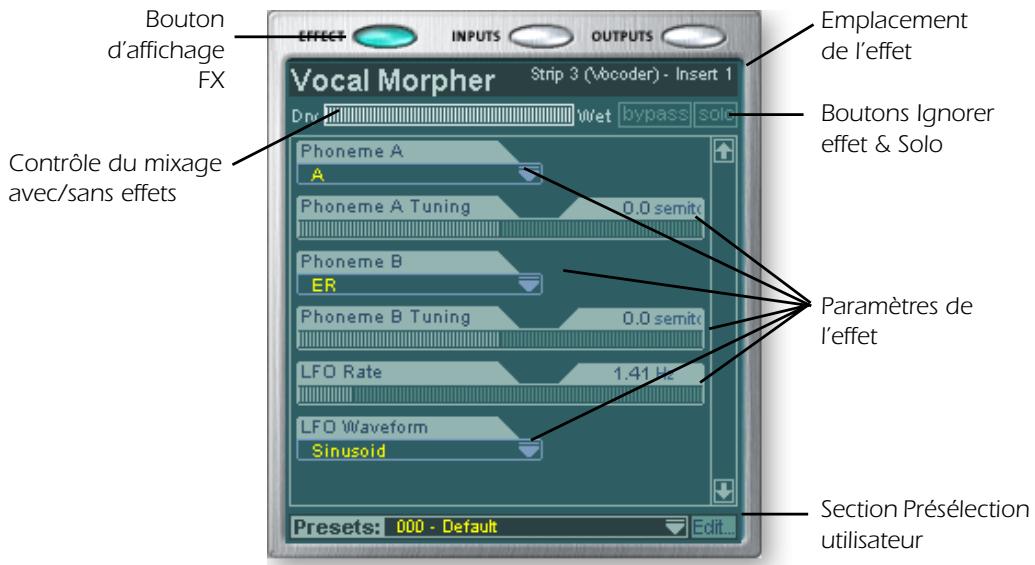

Effet 45

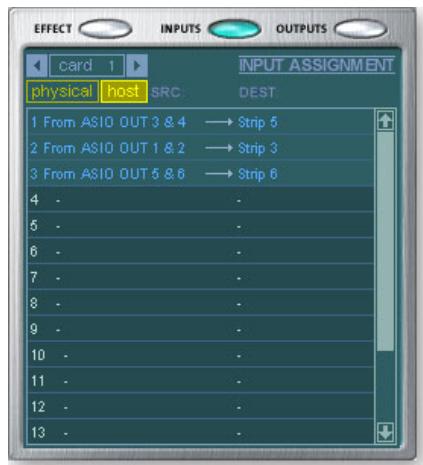

Entree 46

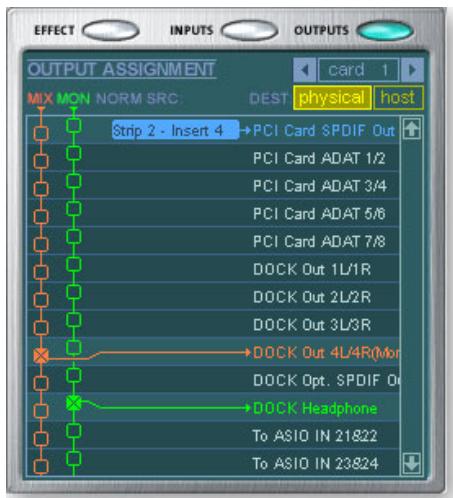

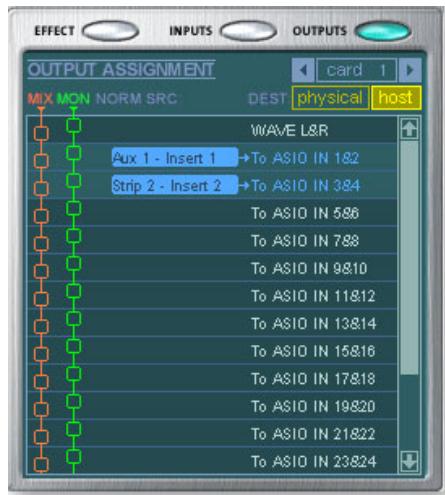

Sortie 46

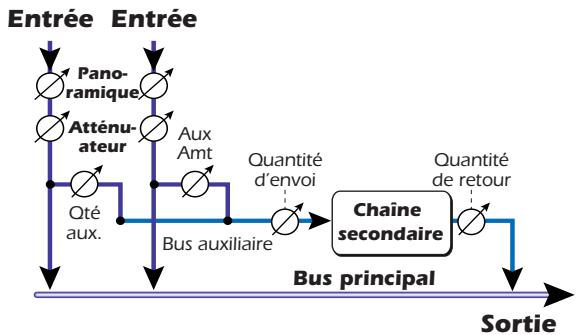

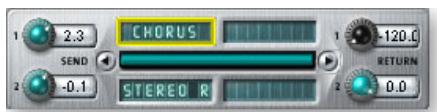

Effets et retours auxiliaires 47
Scheme de chaine secondaire 47

Les indicateurs de synchronisation/taux d'échantillonnage 47

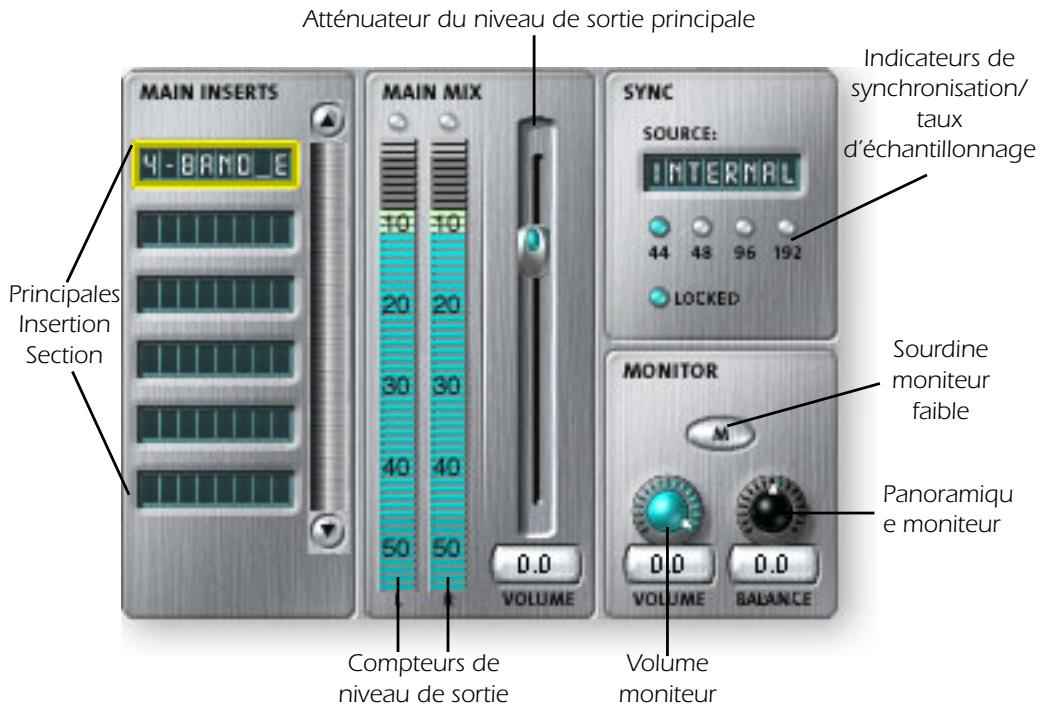

Section Sortie 48

Insertions principales 48

Attenuateur de sortie principale 48
Compteurs de niveau de sortie 49
Niveau de sortie Moniteur 49
Commande de balance moniteur 49

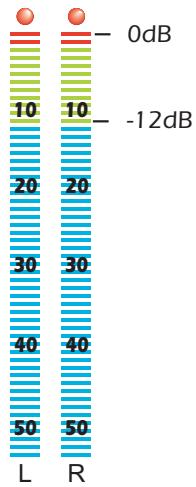

Mise en sourdine de la sortie Moniteur 49

5 - Effets 51

Presentation 51

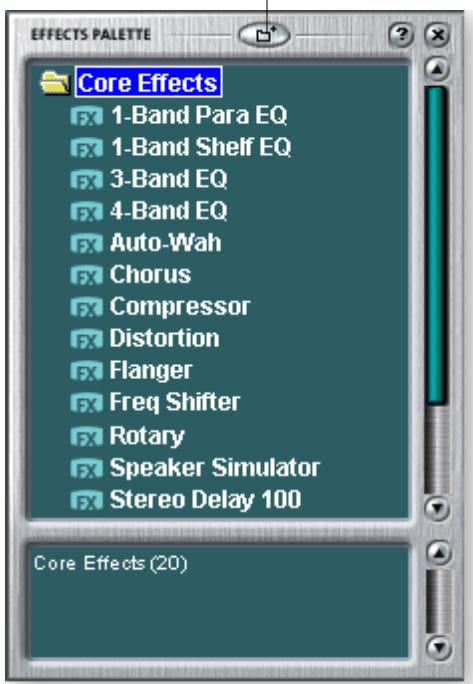

Palette des effets 51

Effects multiples 53

Creation, changement de nom & suppression de dossiers 53
Effets principaux et présélections d'effets 54

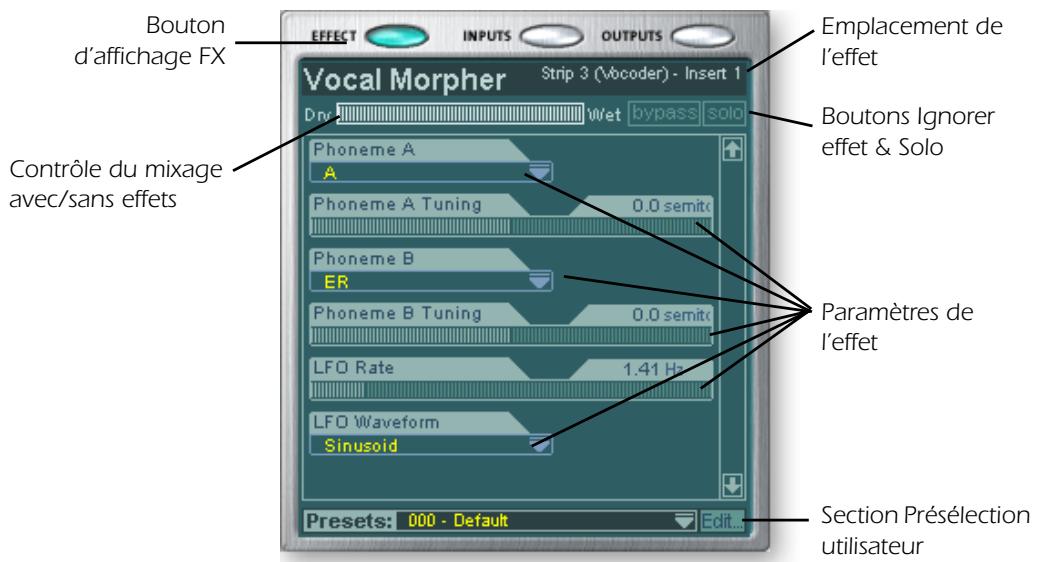

Ecran de modification FX 54

Section Présélection utiliser 55

Description des effets principaux 57

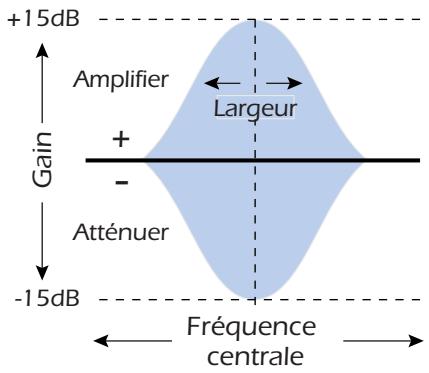

Equaliser paramétrique à une bande 57

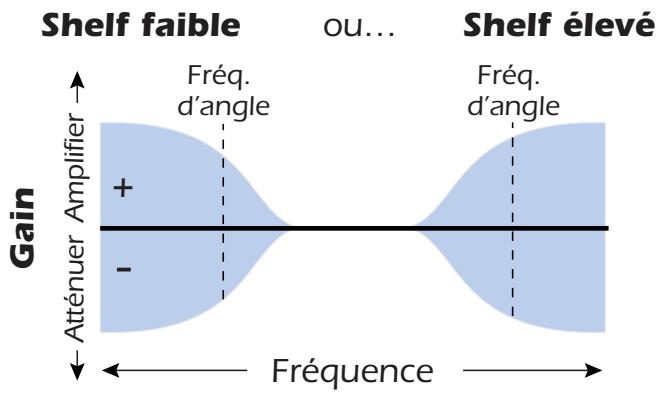

EQ de pente (Shelf) à une bande 57

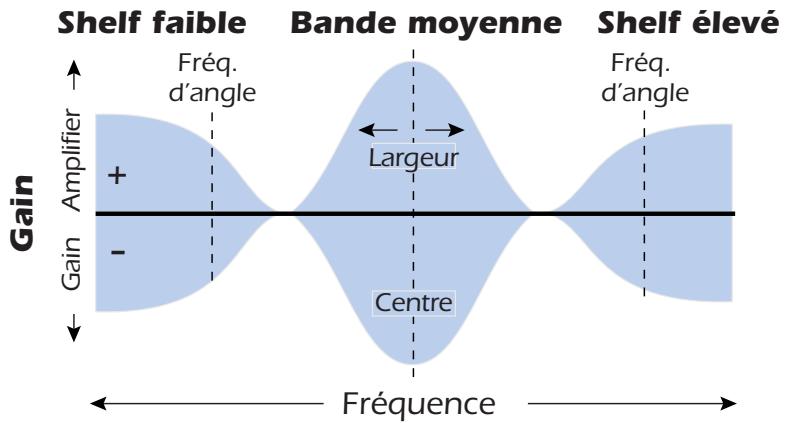

EQ à trois bandes 58

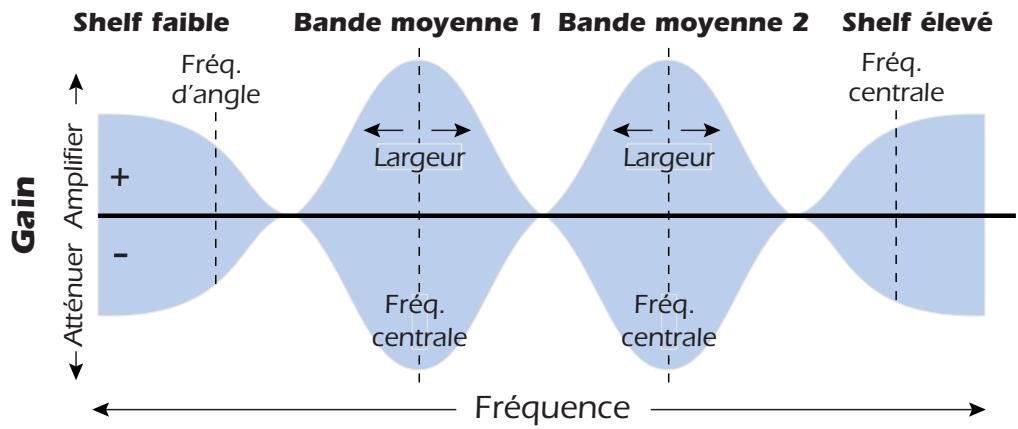

EQaquatrebandes 59

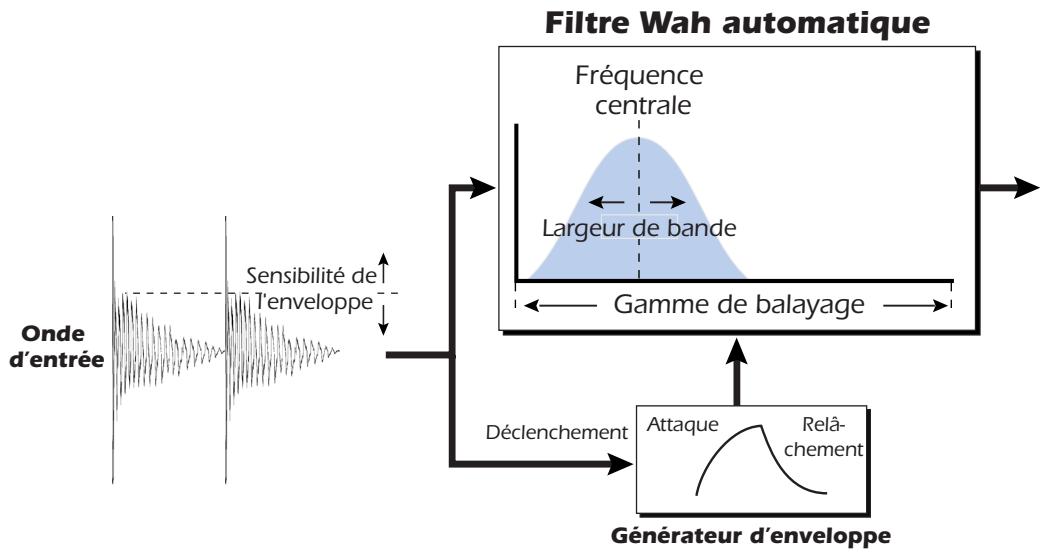

Wah automatique 60
Chorus 61

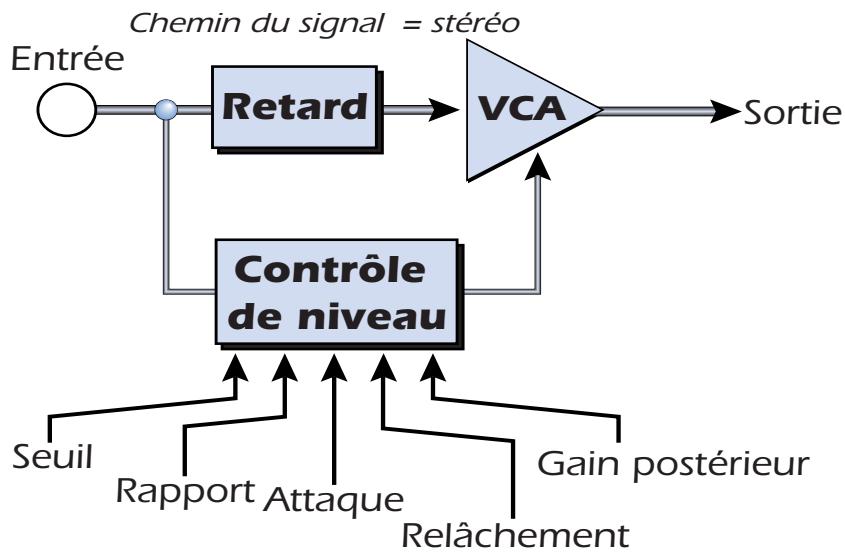

Compressor (Compressor) 61
Contrôles de base 62

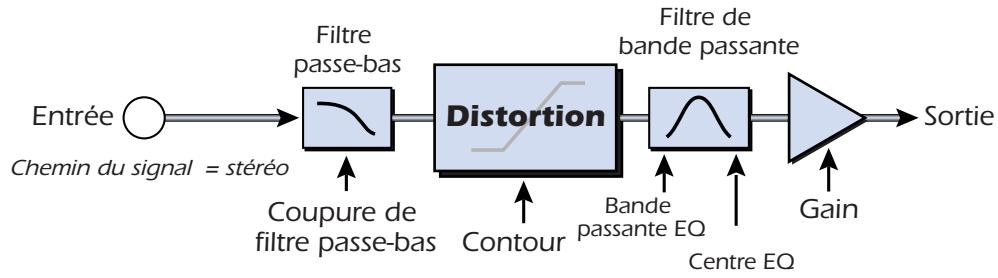

Distorsion 64

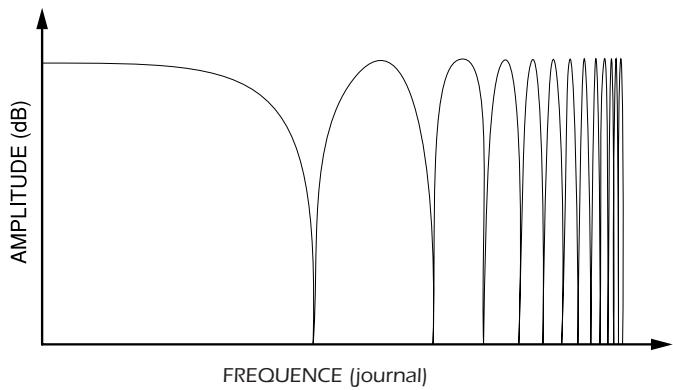

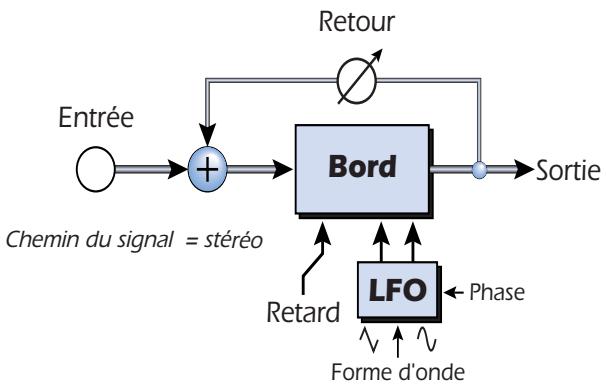

Bord 65
Décaleur de fréquence 66
Amplificateur de mise à niveau 67

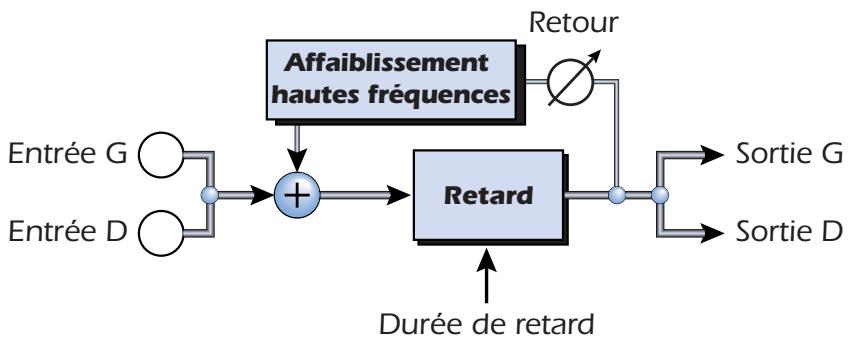

Délai mono 100 67

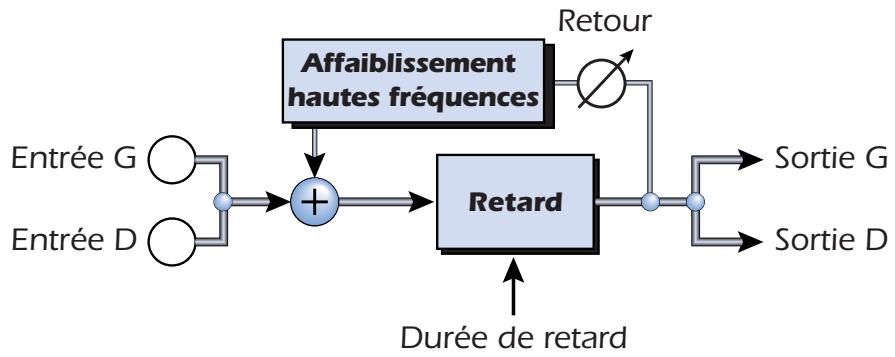

Délai mono 3000 68

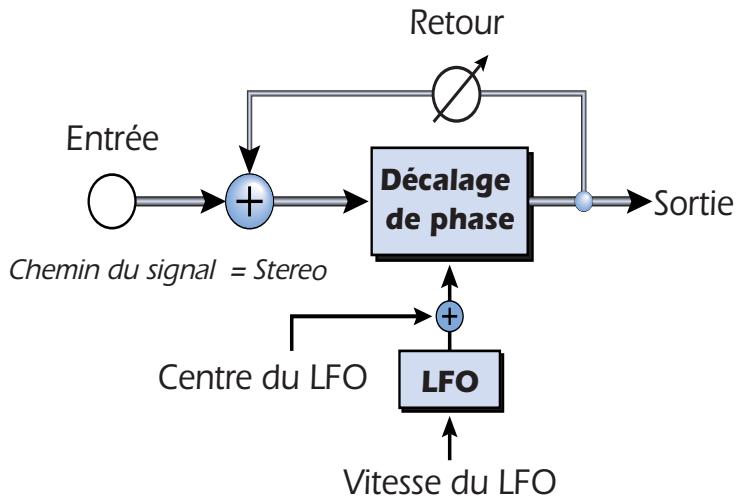

Décalage de phase 69
Rotation 69
Simulator de haut-parleur 70

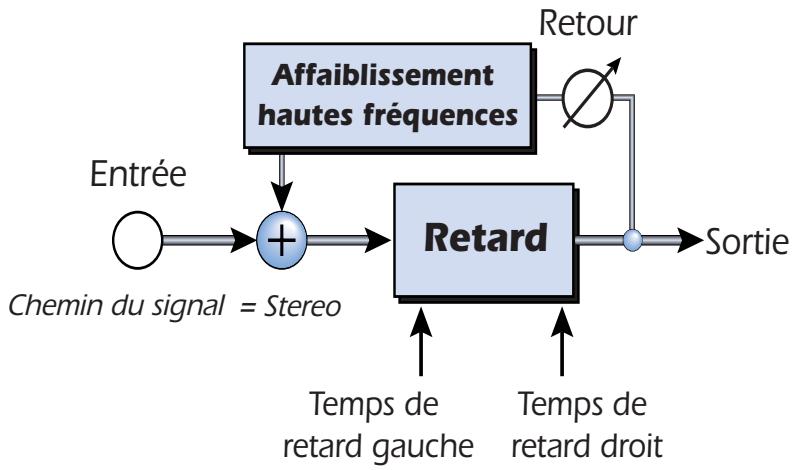

Délai stéreO 100 70

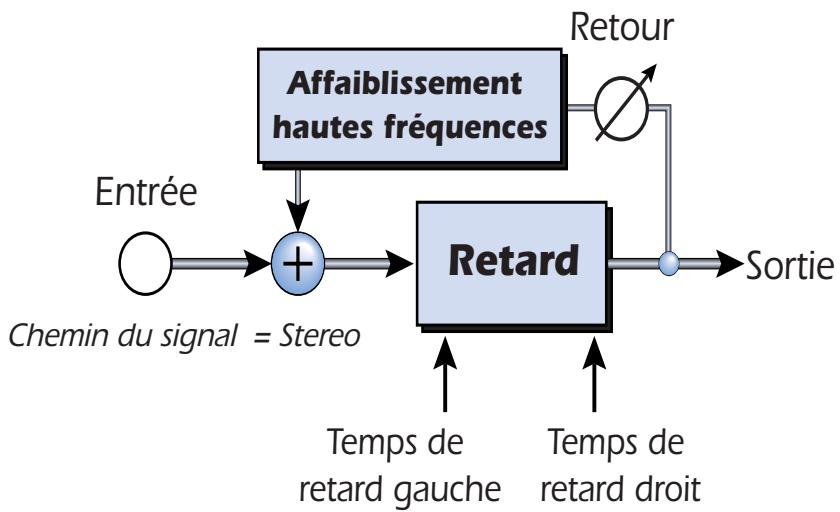

Délai stéreO 1500 71

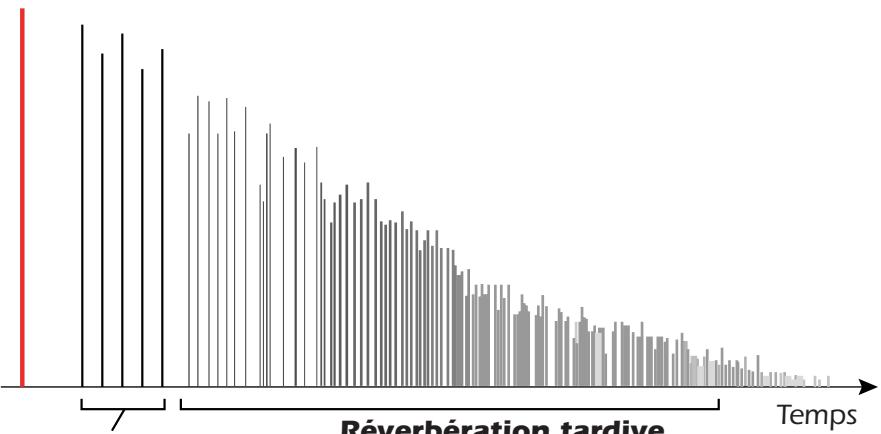

Réverbération stéreo 72

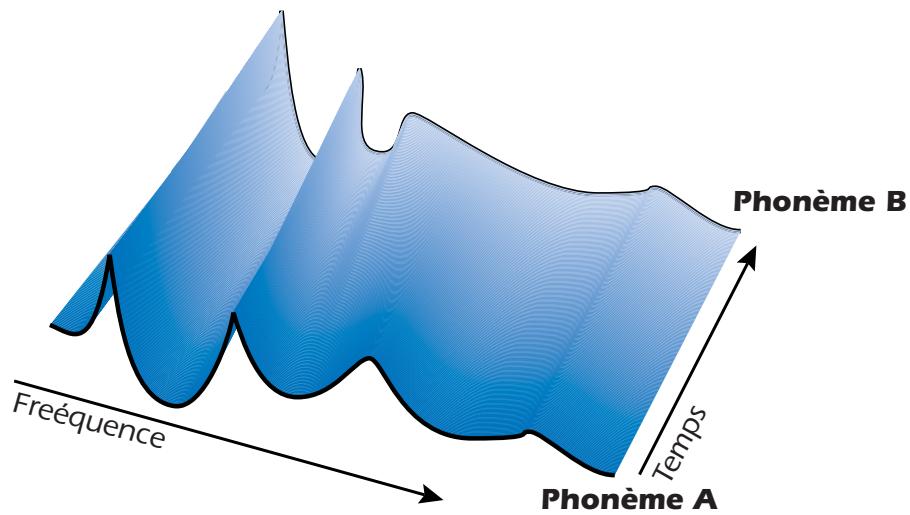

Morpheur vocal 73

6-Fonctionnement à 96 kHz et 192 kHz 75

Vue d'ensemble 75

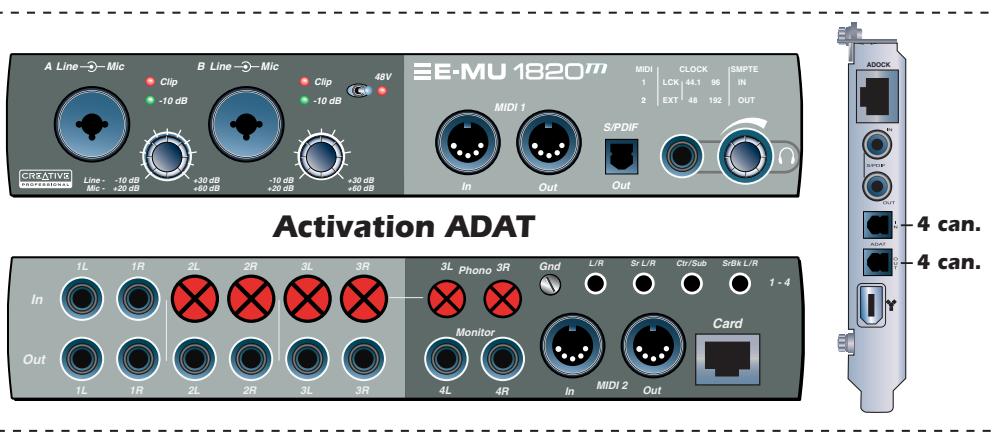

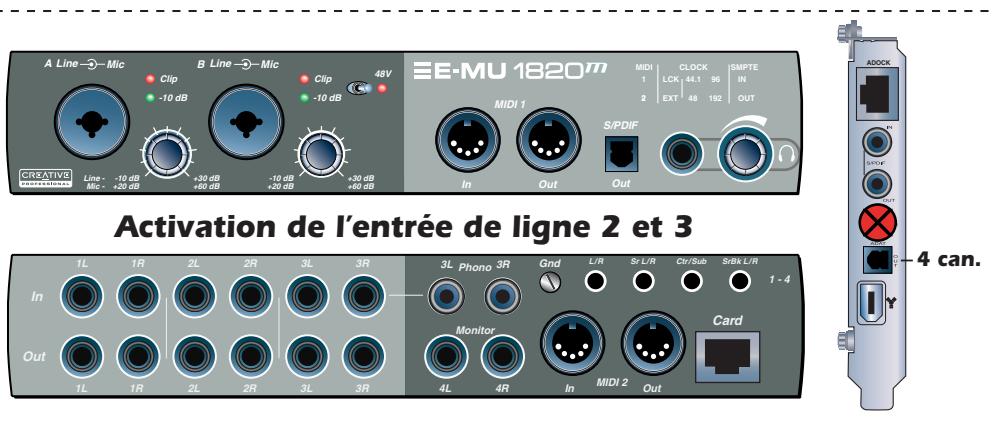

Système E-MU 1820 à 96 kHz (carte PCI 1010 et AudioDock) 75
Système E-MU 1212M à 96 kHz (carte PCI 1010 et carte E/S) 77
Système E-MU 1820 à 192 kHz (carte PCI 1010 et AudioDock) 77

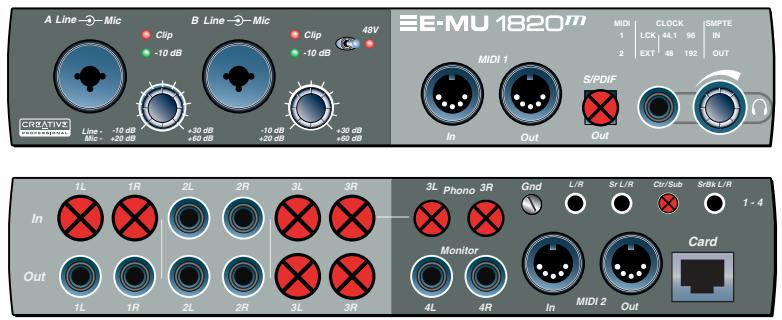

Système E-MU 1212 à 192 kHz (carte PCI 1010 et carte E/S) 78

7 - Utilisation du protocole ASIO 81

ASIO 81
Activation du protocole ASIO 81
Enregistrement de base 82

Enregistrement dans Cubase (systèmes 1820) 82

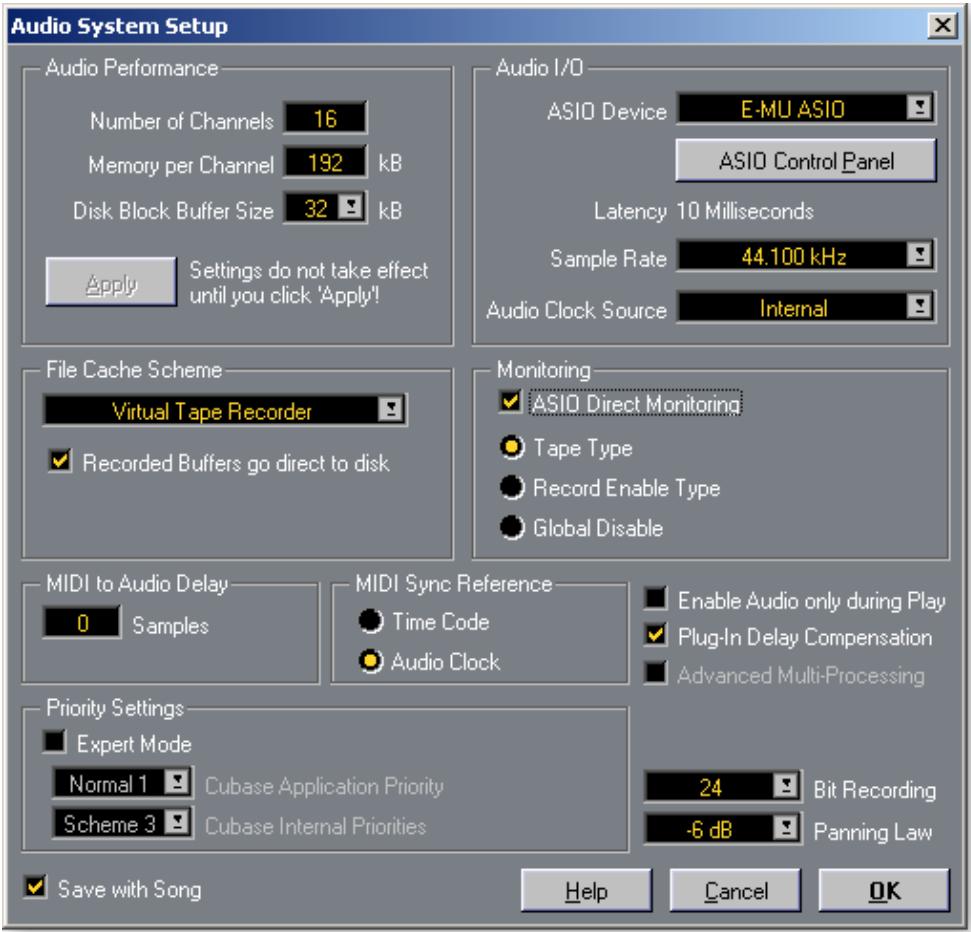

Parametres de configuration du système audio Cubase 83

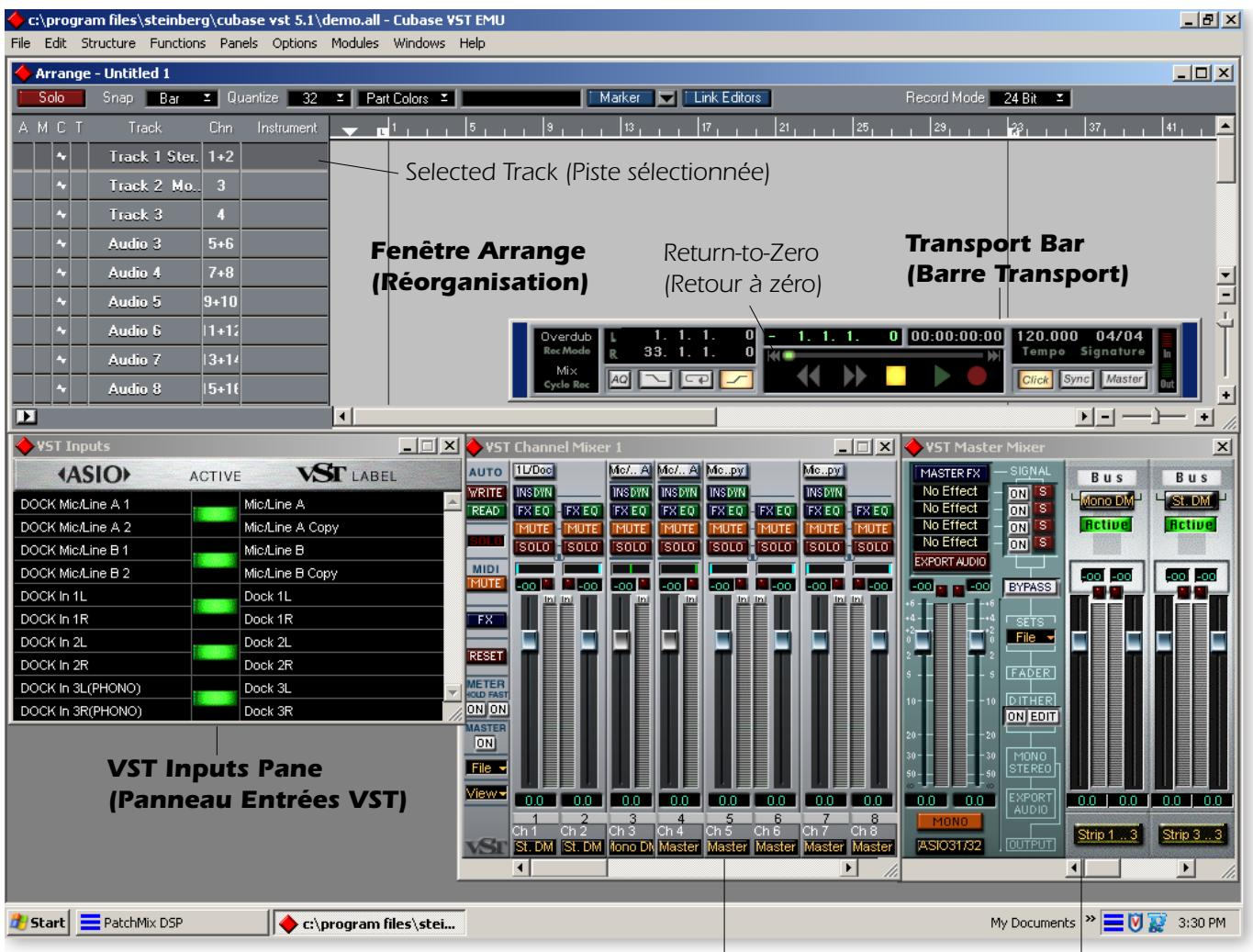

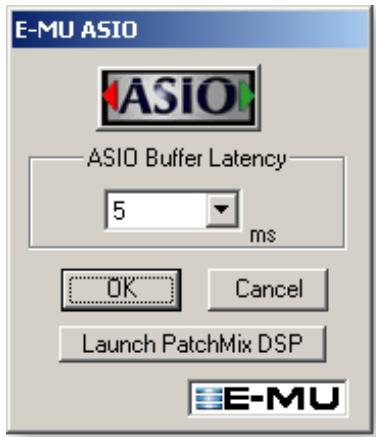

Parametres du panneau de configuration E-MU ASIO 83
Ecran Demo Song (Chanson démo) Cubase 84
Enregistrement dans Cubasis (systèmes 1212) 86

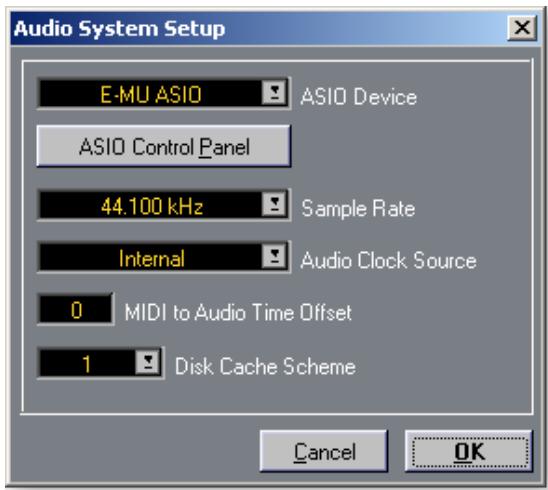

Parametres de configuration du système audio Cubasis 87

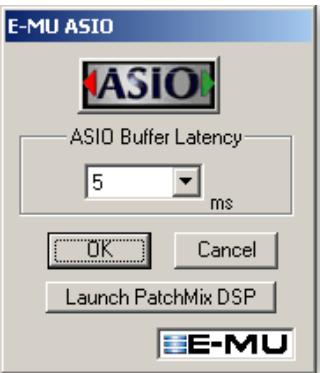

Parametres du panneau de configuration E-MU ASIO 87
Ecran Demo Song (Chanson démo) Cubasis 88

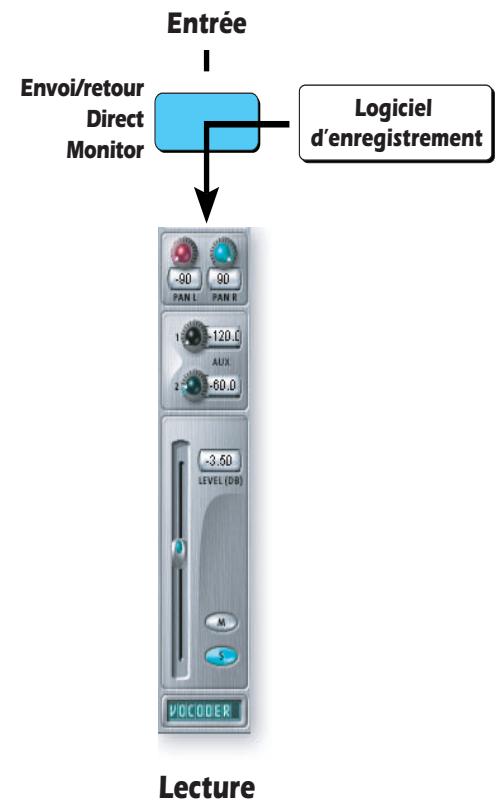

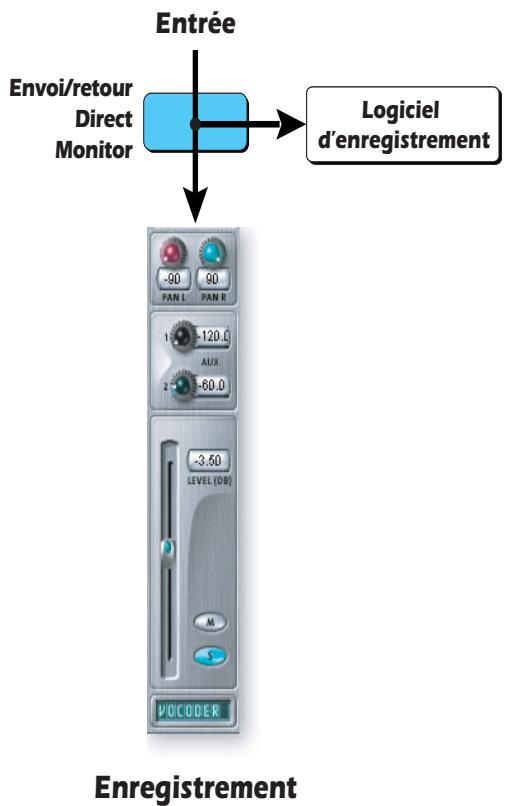

Direct Monitoring (control direct) 91

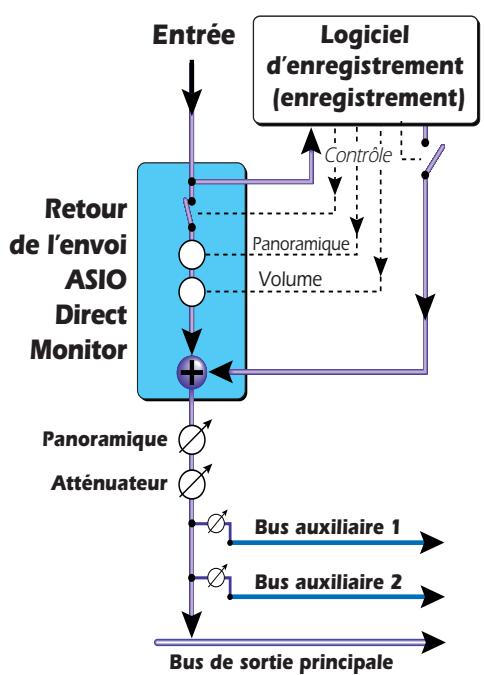

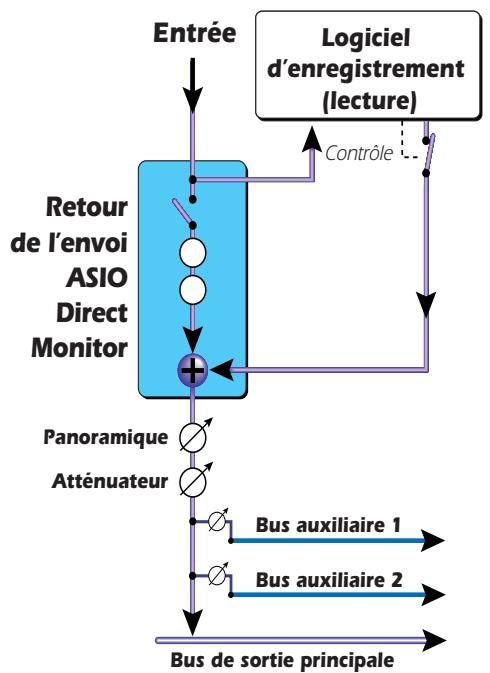

Autre affichage de Direct Monitoring 92

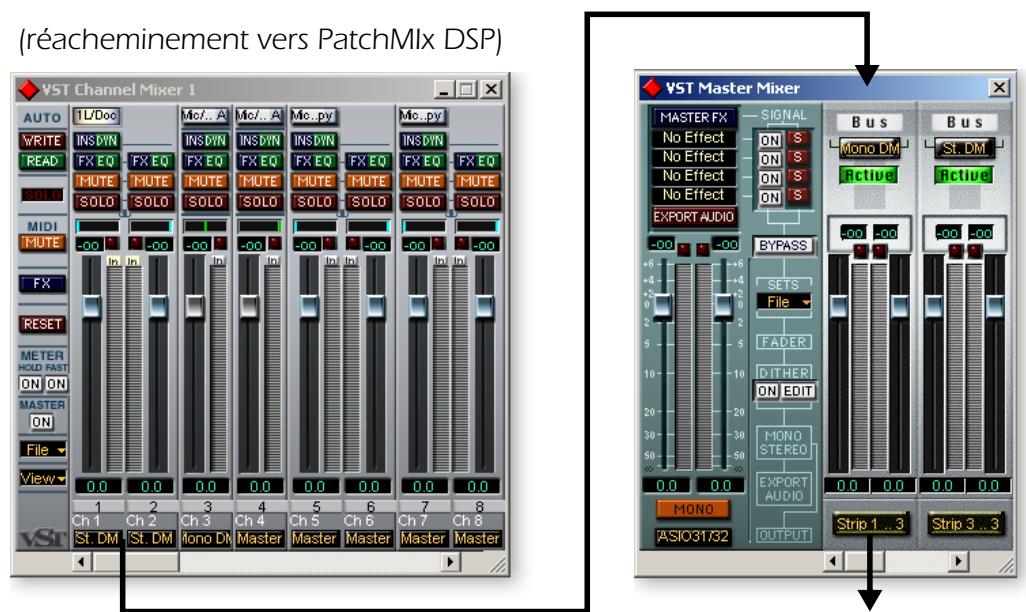

Acheminement Direct Monitor dans Cubase 93

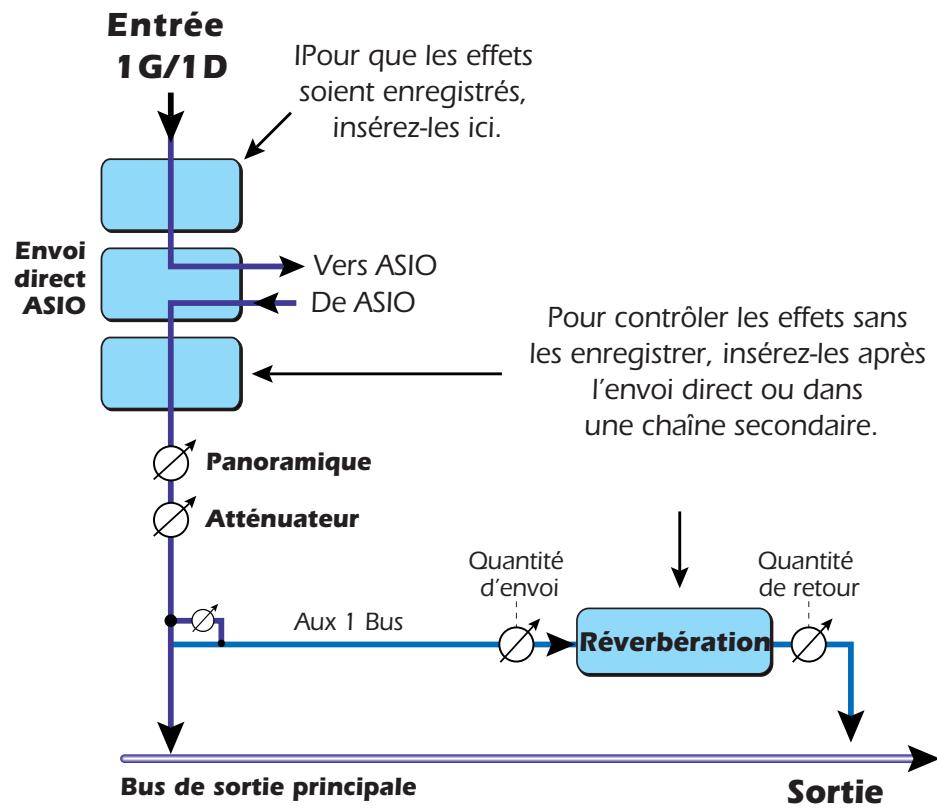

Enregistrement & contrôle avec effets 93

Configuration des connexions 94

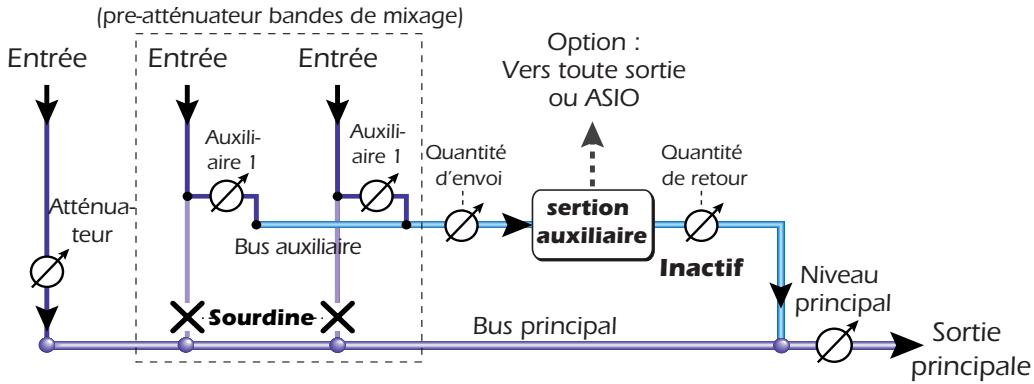

Creation d'un sous-mixage 94

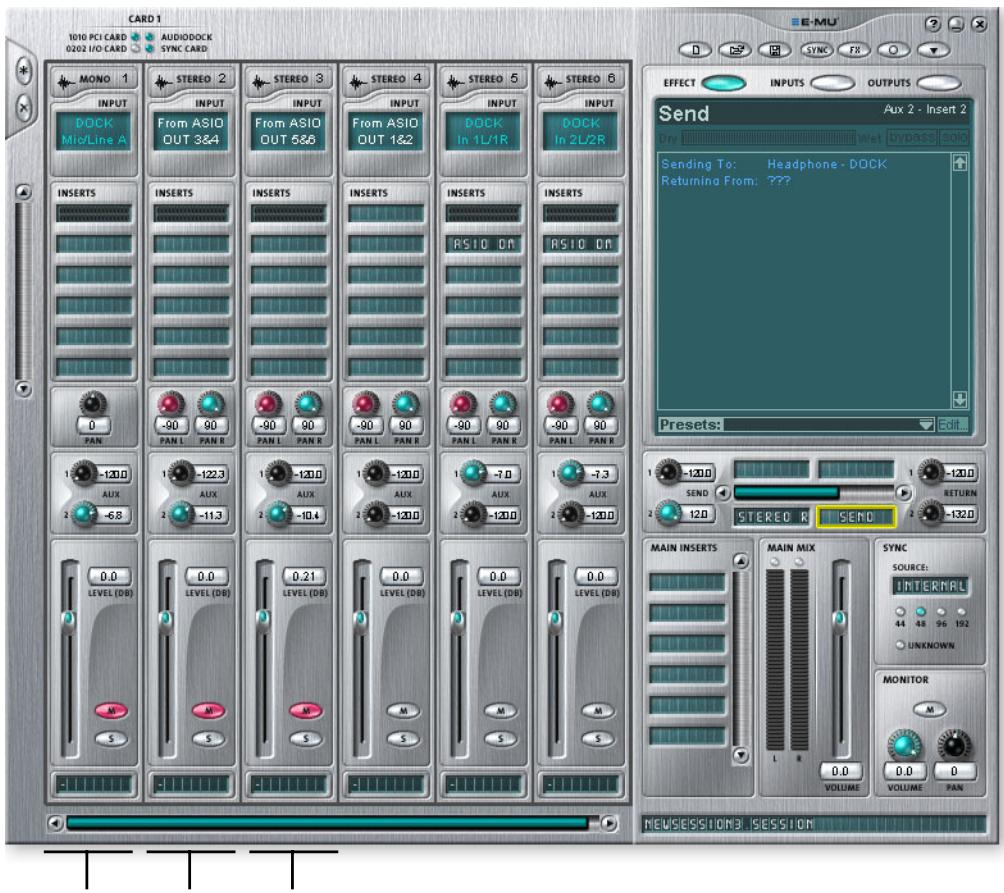

Creation d'un sous-mixage casque 95

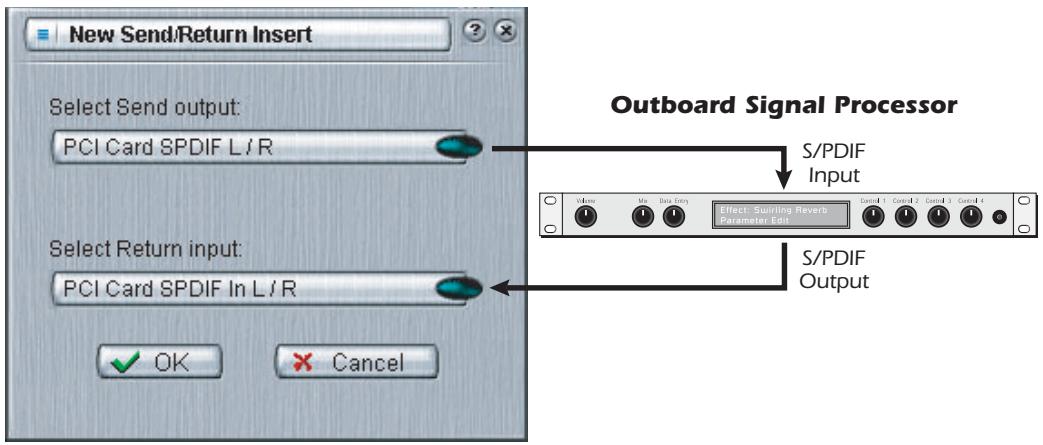

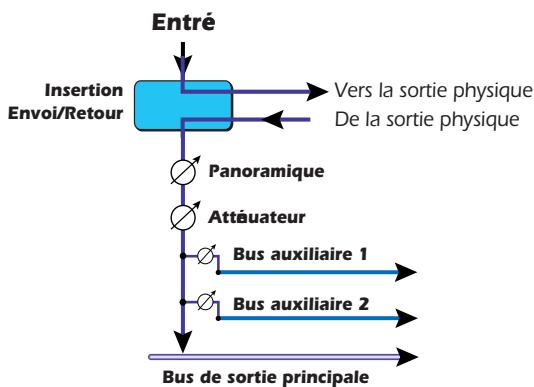

Utilisation d'envois et de retours externes 96

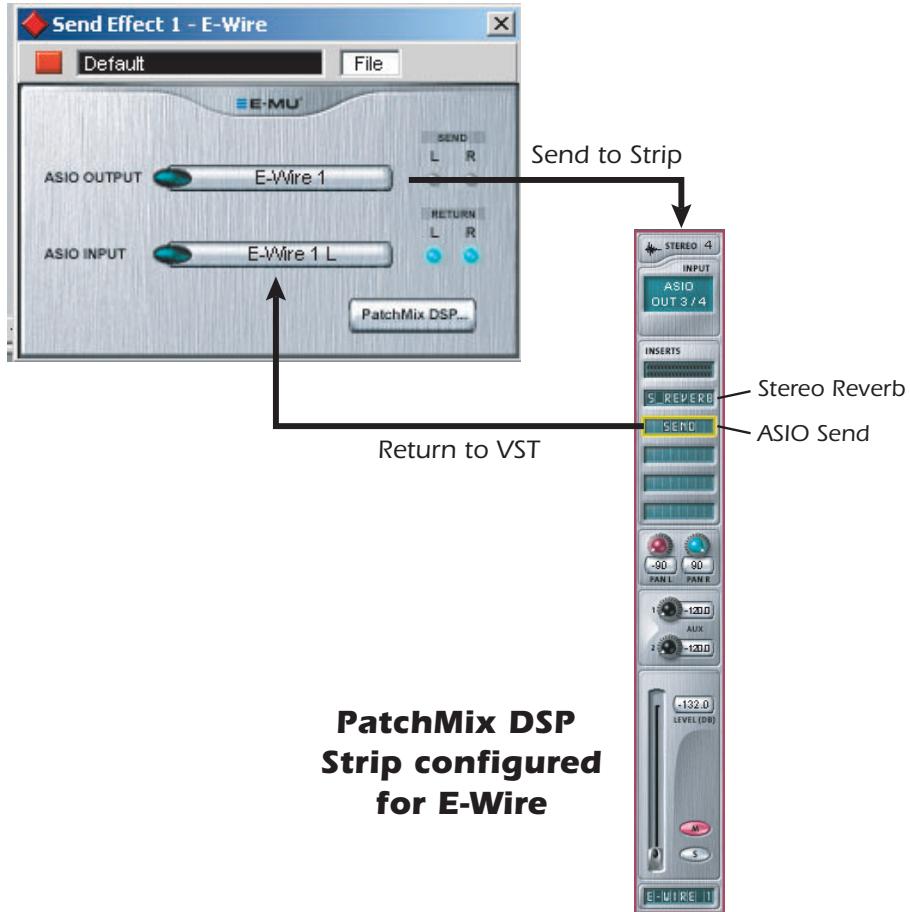

E-MU VST E-Wire 97

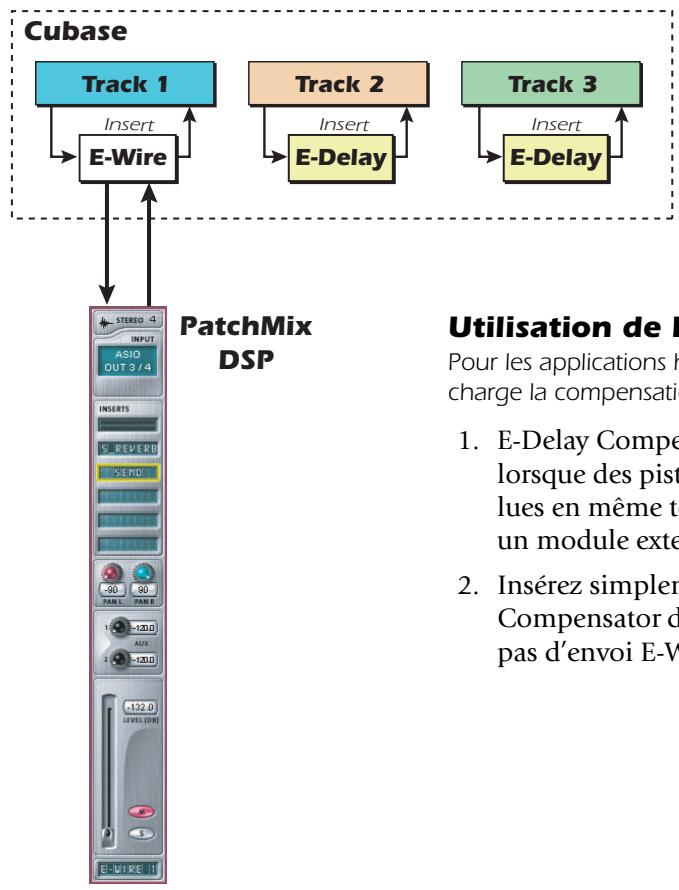

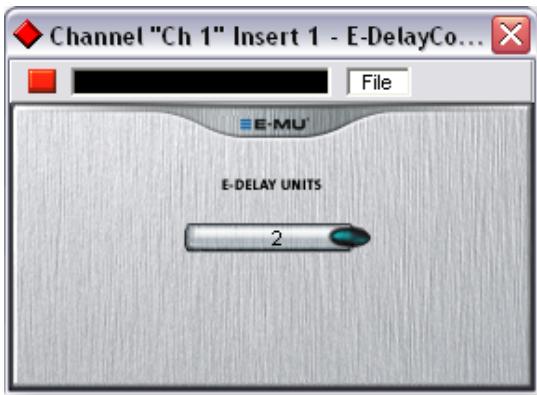

Utilisation de E-Delay Compensator 100

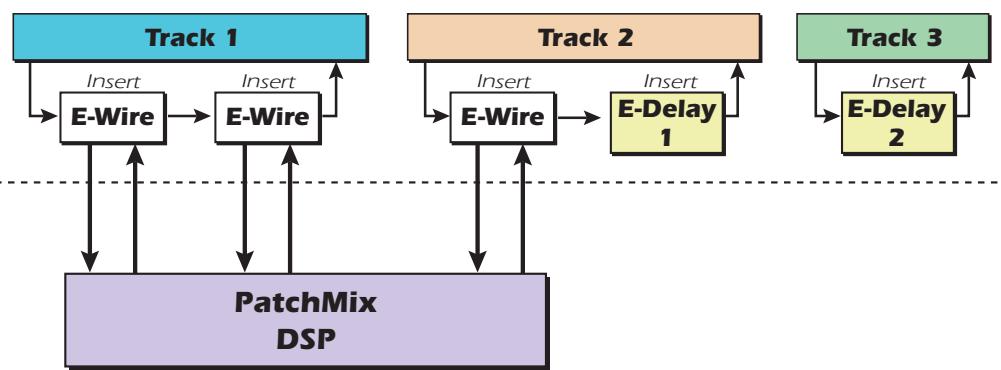

Paramétrage des unités E-Delay 100
Regroupement de pistes 101

Remarque concernant le synthetiseur logiciel à table d'onde Microsoft GS 102

8 - Annexe 103

Supplément sur la carte fille de synchronisation 103

Conversion SMPTE 103
Fonctions SMPTE 103

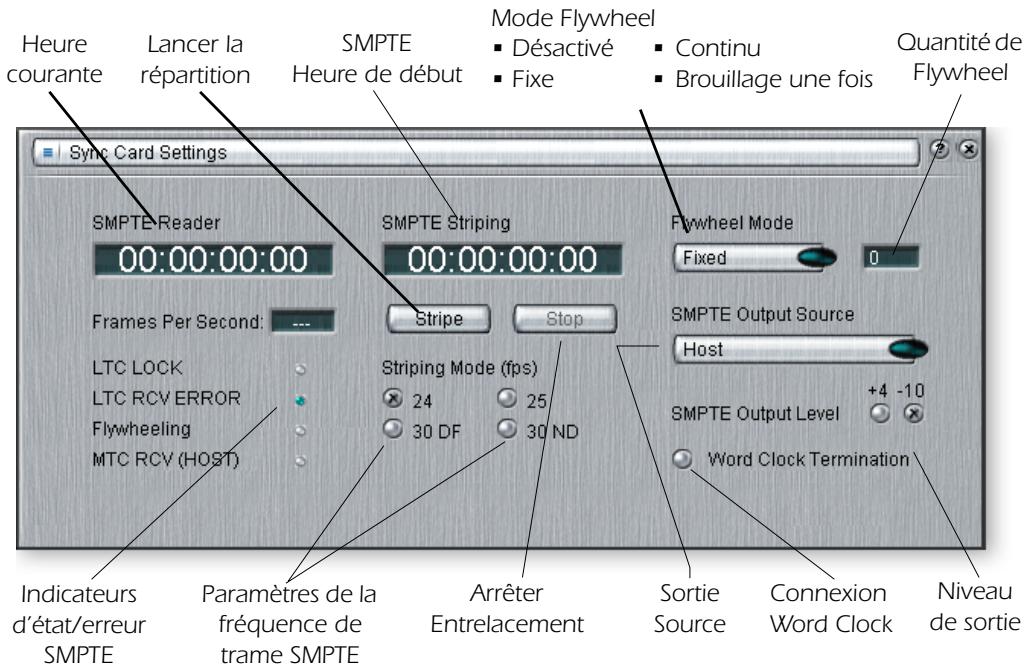

Options SMPTE 103
Modes de fonctionnement SMPTE 104
Mode hote 104
Mode externe 104
Mode Flywheel 104
Modes Flywheel 105
Mode Piste 105

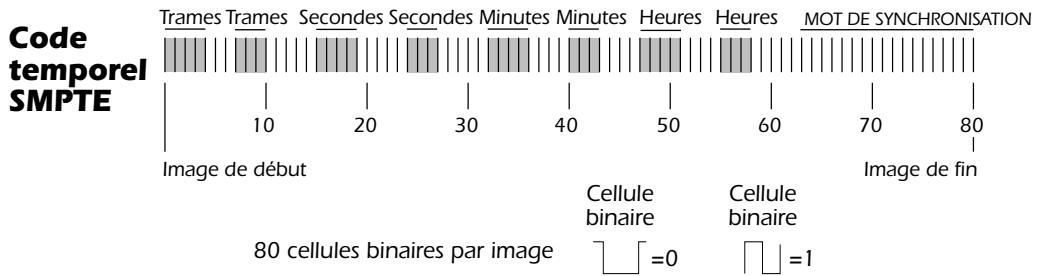

Historique du SMPTE 105

Types de SMPTE 106
Pourquoi utiliser le code SMPTE ? 106
Entrelacement du code SMPTE 107
Eviter les problèmes de code SMPTE 107
Dupliquer le code temporel SMPTE 107

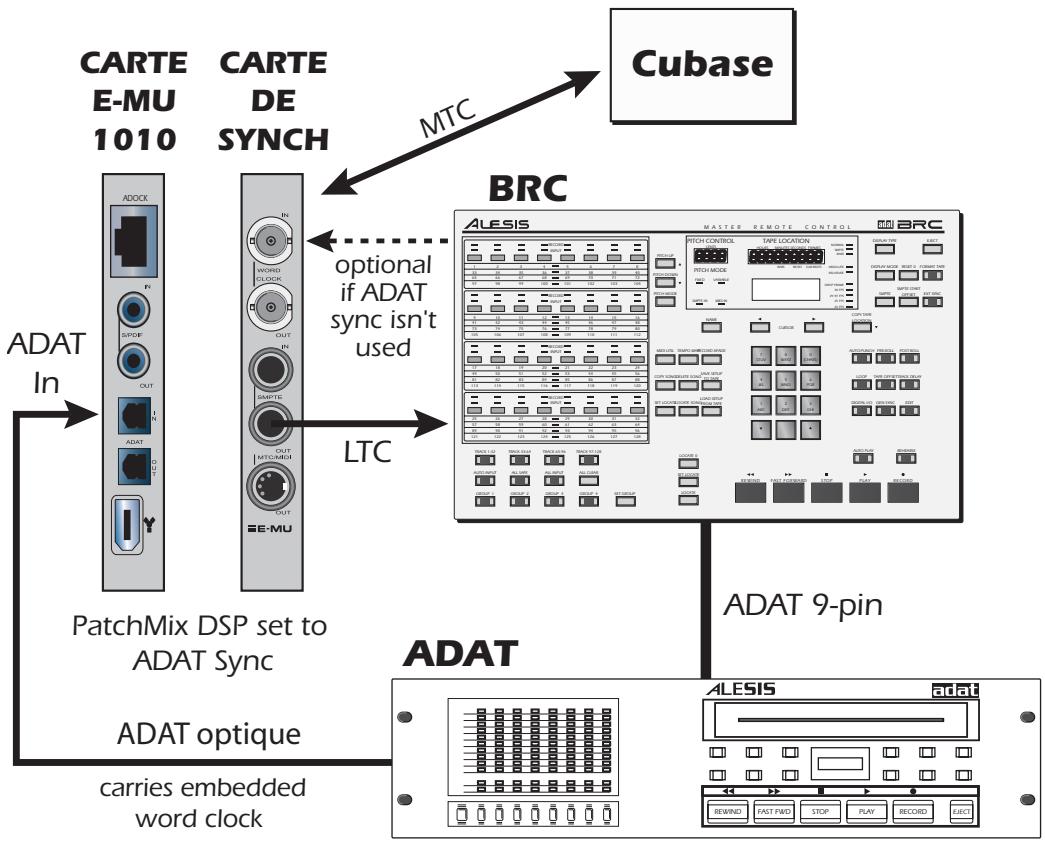

Autres astuces pour l'utilisation du code SMPTE 107
Exampie de connexion SMPTE 108

Code temporel MIDI (MTC) 109

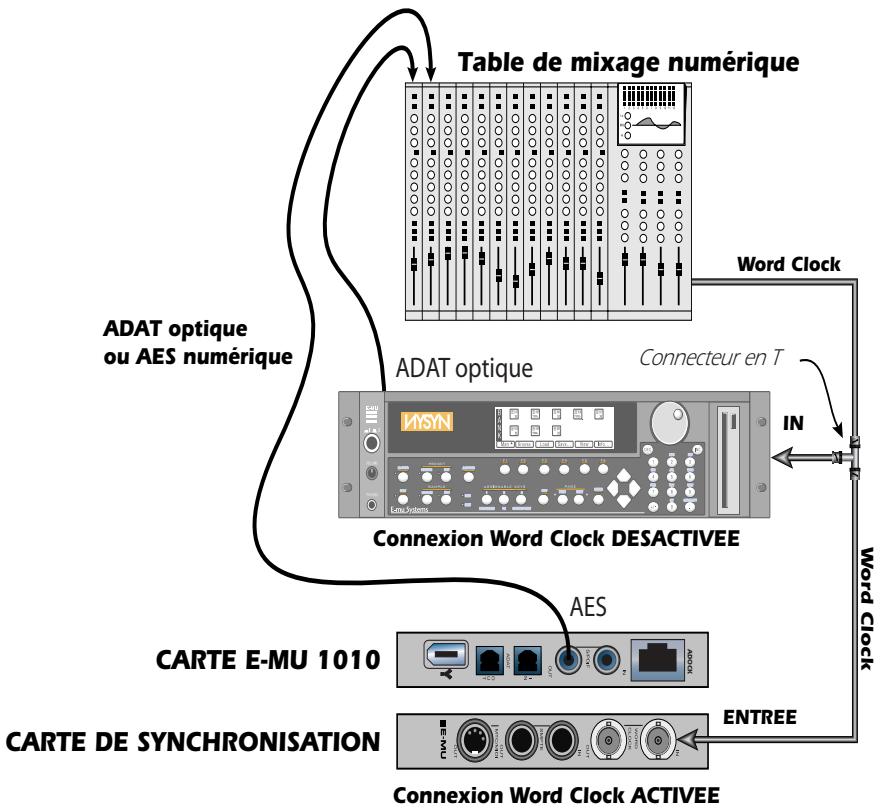

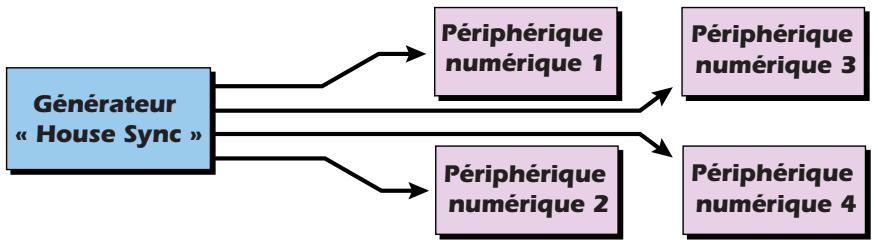

Entree/sortie « word clock » 110

Informations utiles. 112

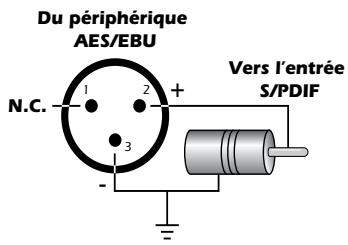

Cable adaptateur AES/EBU à S/PDIF 112

Cables - équilibrés ou non équilibrés ? 112

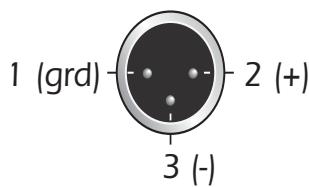

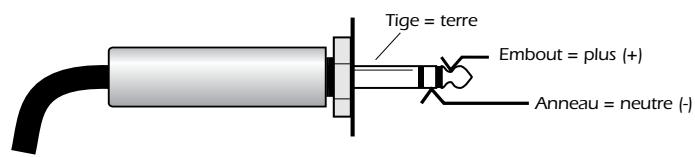

Cables equilibrés 112
Cables non équilibrés 113

Cablesnumériques 113

Mise à la terre 113

Alimentation fantôme 113

Parametres d'apparance sous Windows 114

115
Garantie du produit 121
R eferences Internet 122

Index 119

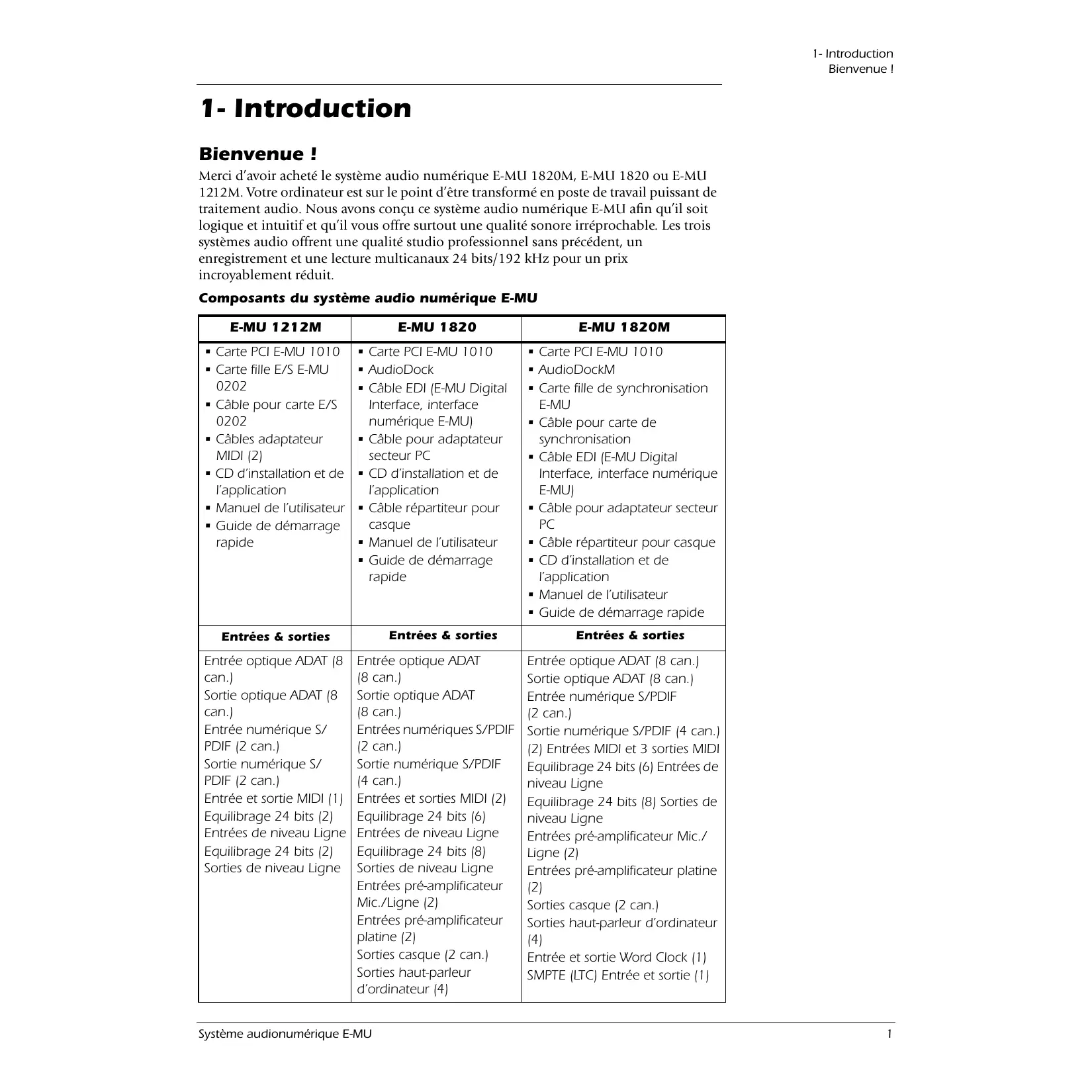

1- Introduction

Bienvenue !

Merci d'avoir acheté le système audio numérique E-MU 1820M, E-MU 1820 ou E-MU 1212M. Notre ordinateur est sur le point d'être transformé en poste de travail puissant de traitement audio. Nous avons conçu ce système audio numérique E-MU afin qu'il soit logique et intuitif et qu'il vous offreURTout une qualite sonore irreprochable. Les trois systèmes audio offrent une qualite studio professionnel sans precedent, un enregistrement et une lecture multicanaux 24 bits/192 kHz pour un prix incroyablement réduit.

Composants du système audio numérique E-MU

E-MU 1212M	E-MU 1820	E-MU 1820M
• Carte PCI E-MU 1010 • Carte fille E/S E-MU 0202 • Câble pour carte E/S 0202 • Câbles adaptateur MIDI (2) • CD d'installation et de l'application • Manuel de l'utiliseur • Guide de démarrage rapide	• Carte PCI E-MU 1010 • AudioDock • Câble EDI (E-MU Digital Interface, interface numérique E-MU) • Câble pour adaptateur secteur PC • CD d'installation et de l'application • Câble répartiteur pour casque • Manuel de l'utiliseur • Guide de démarrage rapide	• Carte PCI E-MU 1010 • AudioDockM • Carte fille de synchronisation E-MU • Câble pour carte de synchronisation • Câble EDI (E-MU Digital Interface, interface numérique E-MU) • Câble pour adaptateur secteur PC • Câble répartiteur pour casque • CD d'installation et de l'application • Manuel de l'utiliseur • Guide de démarrage rapide
Entrées & sorties	Entrées & sorties	Entrées & sorties
Entrée optique ADAT (8 can.) Sortie optique ADAT (8 can.) Entrée numérique S/PDIF (2 can.) Sortie numérique S/PDIF (2 can.) Entrée et sortie MIDI (1) Equilibrage 24 bits (2) Entrées de niveau Ligne Equilibrage 24 bits (2) Sorties de niveau Ligne	Entrée optique ADAT (8 can.) Sortie optique ADAT (8 can.) Entrées numériques S/PDIF (2 can.) Sortie numérique S/PDIF (4 can.) Entrées et sorties MIDI (2) Equilibrage 24 bits (6) Entrées de niveau Ligne Equilibrage 24 bits (8) Sorties de niveau Ligne Entrées pré-amplificateur Mic./Ligne (2) Entrées pré-amplificateur platine (2) Sorties casque (2 can.) Sorties haut-parleur d'ordinateur (4)	Entrée optique ADAT (8 can.) Sortie optique ADAT (8 can.) Entrée numérique S/PDIF (2 can.) Sortie numérique S/PDIF (4 can.) (2) Entrées MIDI et 3 sorties MIDI Equilibrage 24 bits (6) Entrées de niveau Ligne Equilibrage 24 bits (8) Sorties de niveau Ligne Entrées pré-amplificateur Mic./Ligne (2) Entrées pré-amplificateur platine (2) Sorties casque (2 can.) Sorties haut-parleur d'ordinateur (4) Entrée et sortie Word Clock (1) SMPTE (LTC) Entrée et sortie (1)

Tous les systèmes comprnent :

La carte PCI E-MU 1010 constitue l'objet principal des trois systèmes. Le processeur DSP matériel vous permet d'utiliser simultanément plus de 16 effets basés sur le matériel, ce qui ne surcharge pas l'unité centrale de votre ordinateur. Le port Firewire à vitesse élevée vous permit de connecter le lecteur audio numérique portable Creative NOMAD®, des lecteurs de CD reinscribable externes ou tout autre périphérique compatible Firewire, comme les caméscopes video numériques, les imprimantes, les scanners et les apparciels photo numériques. La carte PCI E-MU 1010 dispose également de huit canaux d'entrée et sortie numériques optiques ADAT®, ainsi qu'une entrée et sortie numérique stéreo S/PDIF.

L'application de mixage PatchMix DSP est incluse dans tous les systèmes. PatchMix DSP offre une flexibilité inégalée pour l'acheminement de l'audio entre des entrées et des sorties physiques, des entrées (ASIO) et sorties virtuelles et des effets et des bus matériels internes. Aucun mixeur exter n'est nécessaire. Vous pouvez ajouter des effets numériques, des effets EQ, des mêtres, des contrôleires de niveau et des envois ASIO à n'importe quel point de la chaine de signaux.

Dans la mesure où les effets et le mixage sont basés sur le matériel, il n'y a aucune latence lorsque vous enregistrez. Vous pouvez même enregistrer un signal sans effet tout en vous contrôleant avec des effets! Il est possible d'enregistrer des configurations de mixage et de les appeler immédiatement à des fins précises telles que l'enregistrement, le mixage final, les configurations d'effets spéciaux ou une utilisation informatique normale.

Système E-MU 1212M

Le système E-MU 1212M contient la carte fille 0202 qui offre 2 entrées analogiques équilibrées de niveau Ligne, 2 sorties analogiques équilibrées de niveau Ligne ainsi qu'une entée et une sortie MIDI. L'interface audio ne faitaucun compromis,grace aux convertisseurs A/N et N/A 24 bits/192 kHz ultra performants qui permettent d'offrir une plage dynamique de 120dB incroyable.

Système E-MU 1820

AudioDock est une interface audio electrifique isolée de la taille d'une demi- armoire. AudioDock ajoute les fonctionnalités d'entrée et de sortie suivantes au système : deux entrées microphone/ligne avec pré-amplificateurs TFPro™, 6 entrées analogiques équilibrées de niveau Ligne, un pré-amplificateur platine stéreo RIAA, 8 sorties équilibrées de niveau Ligne, une sortie casque affectable, deux jours de ports E/S MIDI, une sortie optique S/PDIF supplémentaire et quatre mini-prises pour casque stéreo afin de connecter facilement des systèmes de haut-parleurs Surround 7.1. Avec la carte PCI 1010, vous obtenez un total de 18 entrées et 20 sorties ! Des convertisseurs A/N et N/A 24 bits de qualité professionnelle avec filtrage automatique d'ordre zéro sont utilisés.

Système E-MU 1820M

AudioDock 1820M Plus est un système de contrôle à échelon sans aucun compromis qui dispose de toutes les fonctionnalités du système 1820. Le système 1820M se désigne par l'ajout de convertisseurs A/N et N/A 24 bits/192 kHz ultra performants qui permettent d'offrir une plage dynamique de 120 dB incroyable.

La carte fille de synchronisation est également comprise avec le système 1820M. La carte de synchronisation ajoute une entrée et une sortie Word Clock pour synchroniser par échantillonnage des équipements numériques extérieurs, une entrée et une sortie de code temporel longitudinal SMPTE pour synchroniser d'autres équipements d'enregistrement et un port de sortie séparé pour code temporel MIDI sur la carte de

synchronisation pour supprimer les problèmes causés par l'association de MTC avec les performances MIDI.

Vous voudrez probablement dispose des options et des logiciels les plus récents pour votre système audionumérique E-MU. Vous trouvez toutes ces informations, et bien d'autres encore, sur le site Web E-MU : http://www.emu.com.

Remarques, astuces et averissements

Les points représentant un intérêt particulier sontprésentés dans le document comme des notes, des astuces et des averissements.

Les notes fournissent des informations supplémentaires concernant le thème exposé. Les notes décrivent généralement un lien entre le thème exposé et un autre aspect du système.
Les astuces décrivent des applications relatives au thème exposé.
Les avertissements sont particulièrement importants car ils vous aident à éviter des manipulations dangereuses pour vos fichiers, votre ordinateur ou pour vous-même.

2 - Installation

Installation du système audio numérique

Il y a cinq étapes de base pour installer votre système E-MU.

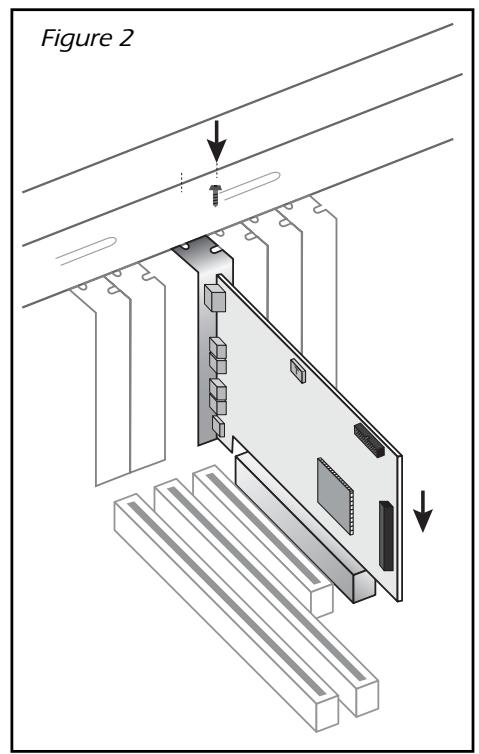

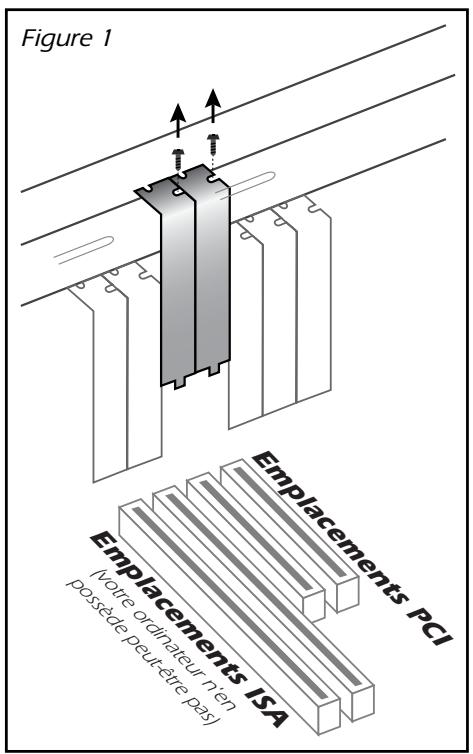

1. Installez la carte PCI E-MU 1010 dans l'ordinateur. Atteindre cette section.
2. Installez la carte fille 0202 ou la carte fille de synchronisation. Atteindre cette section.
3. Connectez AudioDock (le cas échéant).
4. Installé le logiciel PatchMix DSP sur l'ordinateur.
5. Connectez les cables audio, MIDI et de synchronisation entre le système E-MU et votre autre apparéil.

Lisez les sections ci-dessous, en prétant une attention particulière aux différents avertissements, car elles s'appliquent au système E-MU 1010 que vous installez.

Avant d'installer le matériel, consacrez quelques minutes à relever les numérios de série de la carte PCI E-MU 1010 et de AudioDock. Ces numérios peuvent aider le service d'après-vente EMU à résoudre les problèmes que vous pouvez rencontres. En relevant les numérios maintainant, vous n'aurez pas à ouvir l'ordinateur pour les recherche.

Consignes de sécurité

Pour éviter d'endommager de manière irreversible votre matériel, vérifie que toutes les connexions sont effectuees sur la carte E-MU 1010 et sur AudioDock lorsque l'ordinateur hote est hors tension.

Débranche le cable d'alimentation de l'ordinateur pour vous assurer que l'ordinateur n'est pas en mode veille.

Assurez-vous que les composants de votre système ne subISSENT pas de dégats liés à l'électricité statique. Les surfaces internes de l'ordinateur, la carte PCI E-MU 1010 et les interfaces sont susceptibles de subir des décharges electrostatiques, frequentlyment appelées « statiques ». Les décharges electrostatiques peuvent endommager ou détruire les apparciels électroniques. Vous trouvez ci-dessous des procédures à suivre lors de la manipulation d'appareils électroniques qui vous permettront de réduire le risque de dégats electrostatiques.
- Evitez tout mouvement inutile. Evitez par exemple de trainer les pieds lorsque vous manipuez des apparèils électroniques, car les mouvements générent de l'électricité statique supplémentaire.
- Réduisez la manipulation de la carte PCI à un minimum. Conservez-la dans son emballage antistatique jusqu'à ce que vous en ayez besoin. Transportez ou conservez la carte dans son emballage protecteur.
- Lorsque vous manipuez la carte PCI, évitez de toucher les broches. Essayez de manipuler la carte en la tenant par les bords.
- Avant d'installer une carte PCI dans votre ordinateur, vous doivent relié à la terre. Utilisez un conducteur de terre pour décharger votre organisme de tout excès de charge electrostatique. Le conducteur de terre s'attache au poignet et à toute surface métallique dépourvue de peinture de votre ordinateur.

Si vous n'avez pas de conducteur de terre, vous pouvez vousmettre à la terre en touchant le boitier métallique d'un autre équipement mis à la terre.

• Avant de connecter un cable à votre interface ou entre des cartes PCI, touchez la jaquette du connecteur du cable jusqu'à la jaquette de la prise à laquelle vous aller connecter le cable pour vous décharger de tout excès de charge electrostatique.

Lors de l'installation de composants matériels, respectez les précautions générales ci-dessous pour éviter de vous blesser ou d'endommager le matériel.

Types de connecteurs

Ces types de connecteurs sont utilisés pour connecter les composants matériels E-MUI 1010. Le terme situé dans la première colonne du tableau ci-dessous sera utilisé pour désigner les connecteurs dans le manuel.

Nom	Description	Connecte
Carte/Externe	Connecteur CAT5	Carte PCI 1010 et AudioDock
Entrée S/PDIF	Connecteur RCA	Péripériques audionumériques S/PDIF
Sortie S/PDIF	Connecteur RCA	Péripériques audionumériques S/PDIF
Entrée optique ADAT	Connecteur optique TOSLINK	Péripériques audionumériques ADAT (ou S/PDIF)
Sortie optique ADAT	Connecteur optique TOSLINK	Péripériques audionumériques ADAT (ou S/PDIF)
1394	Connecteur FireWire	Interfaces vers des péripériques FireWire

Attention: La carte PCI E-MU 1010 a été concise pour utiliser des cables informatiques standard, abordables et repandus. Ainsi, vous pourrez facilement replacer les cables si ceux-ci sont endommages ou si vous les perdez. Vous devez cependant être prudent et ne pas connecter les cables incorrectly car ces cables standard sont utilisés à d'autres fins. Vérifie que tous les cables sont uniquement connectés aux composants appropriés avant demettre le système sous tension.

La carte PCI E-MU 1010

La carte PCI E-MU 1010 et AudioDock offrent les entrées et sorties suivantes:

Une carte E-MU 1010 offre :

(1) un connecteur EDI (E-MU Digital Interface) vers AudioDock
(1) un port FireWire pour connecter des péripériques de stockage, des camères, des imprimantes, etc.
(1) une entrée et une sortie numériques S/PDIF, 24 bits coaxiales (sté reproduction)
(1) une entrée et une sortie optiques numériques ADAT (8 canaux)
(II est possible de commuter ces connecteurs sur ADAT ou S/PDIF.)

AudioDock offre :

(2) des pré-amplificateurs microphone de qualité studio professionnel avec alimentation fantôme ou entrées de ligne
(6) des entrées analogiques équilibriées de niveau Ligne
(8) des sorties analogiques équilibriées de niveau Ligne
(1) une sortie numérique S/PDIF, 24 bits optique (sté reproduction)
(2) entrées platine égalisées RIAA et pré-amplificateurs (se branchent dans l'entrée de ligne 3L et 3R)
(2) jeu d'entréees et de sorties MIDI (32 canaux MIDI)
(1) sortie casque stéreo, haute qualité
(4) sorties haut-parleurs stéreo d'ordinateur (dupliquent les sorties de ligne 1-4 avec un niveau inférieur)

Installation de la carte PCI E-MU 1010

Remarque: Cette installation est très simple mais si vous n'étés pas familier de l'installation de péripériques informatiques et de cartes d'extension, contactez votre revendeur/agréede Systèmes E-MU ou un centre de services informatiques agréed pour organiser l'installation.

Pour installer la carte PCI 1010 dans l'ordinateur

1. Vérifiez que l'interrupteur d'alimentation de votre ordinateur est étant.
2. Touchez une plaque métallique sur votre ordinateur pour vousmettre à la terre et pour vous décharger de l'électricité statique. IMPORTANT : Débranchez le cordon d'alimentation de la prise murale !
3. Suivez la procédure recommandée par le fabricant de l'ordinateur pour ouvrir le boîtier.
4. Retirez les supports métalliques de deux emplacements PCI adjacents. Si vous disposez du système E-MU 1820 (non-M), retirez uniquement les supports métalliques d'un emplacement PCI. Mettez les vis de côté ; vous en aurez besoin ultérieurement. Reportez-vous à la figure 1 ci-dessous.

1. Alignez la carte PCI E-MU 1010 avec l'emplacement et inserez-la dans l'emplacement en appuyant doucement mais fermement, comme le montre la figure 2.
2. Ne forcez pas pour insérer la carte E-MU 1010 dans l'emplacement. Vérifiez que le connecteur à contacts dorés de la carte est aligné avec le connecteur du bus PCI sur la carte mère avant d'insérer la carte dans l'emplacement PCI. Si la carte ne s'insère pas, retirez-la doucement et réessayez.
3. Fixez la carte dans l'emplacement avec l'une des vis que vous avez mises de cote.

Remarque: Certains boîtiers d'ordinateurs n'utilisent pas de vis pour fixer les cartes PCI. Dans ce cas, suivez les instructions fournies avec votre ordinateur.

Installation de la carte fille de synchronisation ou de la carte fille 0202

• E-MU 1820M - Si vous avez l'intention d'utiliser Word Clock, le code temporel MIDI ou la synchronisation SMPTE, déballez la carte fille de synchronisation et préparez-vous à l'installer. Si vous n'avez pas besoin de ces options ou que vous ne disposez pas d'un emplacement PCI vide, vous pouvez passer ces étapes.

• E-MU 1212M - Déballez la carte fille 0202 et préparez-vous à l'installer.

• Connectez le cable en nappe fourni avec le kit entre la carte E-MU 1010 et la carte fille 0202 ou la carte fille de synchronisation comme illustré dans les figures 3 et 4. Les cables sont munis de détompeurs pour être correctement insérés. Enforcez fermement les connecteurs dans leurs socles et ordonnez les cables.

• Alignez la carte fille de synchronisation ou la carte fille 0202 avec l'emplacement et insérez-la dans l'emplacement en appuyant doucement mais fermement, comme le montre la figure 2 sur la page précédente.
• Ne forcez pas pour insérer la carte E-MU dans l'emplacement. Vérifiez que le connecteur à contacts dorés de la carte est aligné avec le connecteur du bus PCI sur la carte mère avant d'insérer la carte dans l'emplacement PCI. Si la carte ne s'insère pas, retirez-la doucement et réessayez.
• Fixez la carte dans l'emplacement avec l'une des vis que vous avez mises de cote.

E-MU 0202 & AudioDock

Si vous disposez de la carte E/S E-MU 0202 et de AudioDock, nous vous conseillons de ne pas les connecter à la même carte E-MU 1010 PCI avec cette version du logiciel. Il existe des problèmes connus, liés à ce type de connexion, qui seront résolus dans une mise à jour ultérieure du logiciel.

Utilisateurs de AudioDock uniquement

1. Localisez le cable pour adaptateur secteur disque dur illustré ci-dessous et identifiez le connecteur mâle large (celui muni de broches). Branchez ce connecteur au cable d'alimentation d'un disque dur de rechange dans l'ordinateur. Si aucun cable d'alimentation de disque dur de rechange n'est disponible, inséréz le cable pour adaptateur entre l'un des disques durs et l'alimentation.

AudioDock a besoin d'amplificateurs 1.1 12 V (13 W) pour fonctionner.

Câble de conversion

1. Branchez le petit connecteur dans la carte PCI 1010 E-MU comme indiqué ci-dessus. Le connecteur dispose d'un détrompeur et ne peut être inséré que dans un seul sens.
2. ÀpRES avoir installé et fixé tous les composants, fermez le boitier de l'ordinateur.
3. Rebranche le cordon d'alimentation dans la prise murale, puis mettez votre système sous-tension.

Pieds en caoutchouc

Quatre pieds en caoutchouc sont inclus avec AudioDock. Utilisez ces pieds si vous n'installez pas AudioDock en armoire. Si vous installez AudioDock en armoire, n'installez pas les pieds en caoutchouc.

Pour installer les pieds en caoutchouc, retirez le support protecteur de l'adhesif et appuyez les pieds sur les creux ronds à chaque coin de l'appareil.

Montage en armoire de AudioDock

AudioDock a été concu pour être monté en armoire dans des étagères standard de 19 pouces (48 cm). (Ces étagères sont disponibles auprès de nombreuses sources sur Internet. Cherchez « étagère d'armoire ». Deux AudioDock tiennent côte à côte sur une seule étagère. Deux vis sont fournies pour fixer AudioDock à l'étagère (M3 x 6 mm). N'utilise pas de vis dont la longueur est supérieure à 6 mm pour éviter d'endommager la carte.

Connexion de AudioDock à la carte E-MU 1010

Connectez le cable de type réseau fourni de la prise 10BaseT située sur la carte PCI E-MU 1010 et nommée « EXTERNAL » au connecteur correspondant nommé « CARD » sur AudioDock.

Le cable fourni avec AudioDock est spécialement blinde pour éviter les émissions indésirables de radioféquences.

Installation des logiciels

Installation des pilotes E-MU 1010

Lorsque vous redémarrez votre ordinaire pour la première fois après l'installation de la carte PCI E-MU 1010, vous devrez installer le logiciel PatchMix DSP et les pilotes de la carte PCI E-MU 1010.

Windows 2000 ou Windows XP

Le logiciel n'est pas compatible avec d'autres versions de Windows.

1. ÀpRES avoir installé votre carte son, allumez votre ordinateur. Windows détecte automatiquement votre carte son etcherche les pilotes de périhérique.
2. Lorsque vous étés invite à sélectionner les pilotes audio, cliquez sur le bouton Annuler.
3. Insérez le CD d'installation des logiciels E-MU dans le lecteur de CD-ROM. Si le mode d'exécution automatique de Windows est activé pour votre lecteur de CD-ROM, le CD démarre automatiquement. Le cas échéant, à partir du bureau Windows, cliquez sur Demarrer->Exécuter et tapez d:\ctrun\ctrun.exe (remplacez d:\ par la dette de votre lecteur de CD-ROM). Vous pouvez également ouvrir simplement le CD et cliquer deux fois sur Ctrun.exe situé dans le dossier CTRun.
4. L'écran de lancement de l'installation apparait. Suivez les instructions à l'écran pour terminer l'installation.
5. Sélectionnez « Continuer quand même » lorsque l'écran d'ajretissement « Test permettant d'obtenir le logo Windows » apparait.
6. Lorsque vous y étés invite, redémarrez votre ordinateur.

▼ ATTENTION : Ne connectez pas le cable CAT5 fourni au connecteur réseau ou Ethernet de votre ordinateur. Vous pourriez endommager de manière irréversible libre ordinateur et/ou votre système E-MU 1010.

Déinstallation de tous les pilotes audio et de toutes les applications

Vous pourrez être améné à désinstaller ou réinstaller tout ou partie des applications et des pilotes de péripérisque de la carte son afin de corriger des problèmes, de modifier des configurations ou demettre à niveau des pilotes ou des applications obsoilées.

Avant de commencer, fermez toutes les applications de carte son. Les applications en cours d'exécution lors de la désinstallation ne seront pas supprimées.

1. Cliquez sur Demarrer -> Paramètres -> Panneau de configuration.
2. Cliquez deux fois sur l'iconeAjout/Suppression de programmes.
3. Cliquez sur l'onglet Installer/Désinstaller (ou sur le bouton Modifier/Supprimer des programmes).
4. Sélectionnez l'entrée correspondant à la carte PCI E-MU 1010 ou l'entrée de l'application puis cliquez sur Ajout/Suppression (ou sur Modifier/Supprimer).
5. Dans la boîte de dialogue InstallShield Wizard, Sélectionnez l'option Supprimer.
6. Cliquez sur le bouton Oui. A l'invite, redemarrez votre ordinateur.
7. Vous pouvez désormais réinstaller les pilotes de périphérique ou les applications de la carte PCI E-MU 1010 existants ou mis à jour.

3 - Carte PCI & Interfaces

La carte PCI E-MU 1010

La carte PCI E-MU 1010 constitue l'objet principal du système et contient la puissant puce E-DSP E-MU. La puissant puce DSP de cette carte libre les ressources de votre unité centrale pour les modules externes supplémentaires et les autres tâches.

Connexions numériques

Connecteur EDI

Se connecte à AudioDock via le cable EDI fourni. Ce cable fournit une liaison de données double entre le système E-MU 1010 et AudioDock et fournit également l'alimentation vers AudioDock.

Entrée et sortie audio numérique S/PDIF

Les prises phonos RCA sont des connecteurs standard utilisés pour les connexions S/PDIF (Sony/Philips Digital InterFace). Chaque prise dispose de deux canaux pour le son numérique. Le système E-MU 1010 recoit les données audio numériques avec des longueurs de mot allant jusqu'à 24 bits. L'entrée et la sortie numériques S/PDIF peuvent être utilisées pour la réception et/ou la transmission de données numériques en provenance d'appareils numériques externes, comme un convertisseur analogique/numérique externe DAT ou un proceseur de signaux externes équipé d'entrées et de sorties numériques.

La sortieS/PDIFpeutéreconfiguérésoit en

mode Professionnel, soit en mode Consommateur dans le menu Paramêtres de session. La carte PCI 1010 peut également envoyer et receivevoir des données AES/EBU audio numériques via l'utilisation d'un cable adaptateur. Reportez-vous à la section Câble adaptateur AES/EBU à S/PDIF pour plus de détails.

L'entrée et les sorties S/PDIF prenent en charge les taux d'échantillonnage de 44,1 kHz, 48 kHz et 96 kHz, mais sont désactivées pour le taux de 192 kHz. La Word Clock continue dans le flux de données d'entrée peut être utilisé comme source Word Clock. Reportez-vous à la section Paramètres du système.

Entrée et sortie numériques optiques ADAT

Les connecteurs optiques ADAT émettent et recoivent huit canaux de son 24 bits grâce aux formats ADAT de type 1 et 2. La Word Clock contenue dans le flux de données d'entrée peut être utilisé comme source Word Clock. Reportez-vous à la section Paramètres du système.

Aux taux d'échantillonnage de 96kHz ou 192kHz , le schéma d'imbrication du S/MUX aux normes de l'industrie est utilisé pour l'entrée et la sortie ADAT. S/MUX utilise des canaux ADAT supplémentaires pour atteindre la largeur de bande requise. Reportez-vous à la feuille ci-dessous ou cliquez ici pour plus d'informations.

Taux

d'échantillonnage

Nombre de canaux audio

48 kHz

Huit canaux de son 24 bits

96 kHz

Quatre canaux de son 24 bits, utilisant la(norme S/MUX

192 kHz

Deux canaux de son 24 bits, utilisant la norme S/MUX

Firewire IEEE1394

Ce port permet le transfert de données à haute vitesse entre votre ordinateur et des péripériques de stockage externes tels que des disques durs, des lecteurs de CD-ROM, etc. Les ports FireWire sont « replacables à chaud », ce qui signifie que vous pouvez brancher et débrancher des péripériques FireWire sans couper l'alimentation.

Ce port ne prend PAS en charge le son FireWire actuellément. Le port est entièrement compatible avec les specifications OHCI 1.1 et prend en charge les transferts de données asynchrones et isochrones à 100, 200 ou 400 Mbit/s avec plusieurs canaux DMA.

AudioDock

AudioDock se connecte à la carte PCI E-MU 1010 via le cable EDI. Plus qu'une simple « boîte de dérivation », l'AudioDock possède sa propre source d'alimentation intégrée, afin d'isoler le CNA et le CAN 24 bits de l'environnement informatique bruyant.

L'AudioDock fournit six entrées analogiques équilibriées, une paire d'entrées pré-amplificateur microphone, huit sorties analogiques de niveau Ligne équilibrées, deux entrées MIDI, deux sorties MIDI, une sortie optique S/PDIF, un amplificateur de casque et une section pré-amplificateur platine RIAA égalisé qui utilise les entrées de ligne 3L et 3R.

Les entrées sont configurées de la manière suivante :

(2) Entrées microphone/ligne mono
(3) Paires d'entrées de niveau Ligne stéreo (six entrées)
(1) L'entrée du pré-amplificateur platine RIAA égalé vous permit de connecter une platine sans utiliser de pré-amplificateur externe à forté consommation.

Remarque : Ces entrées sont automatiquement déconnectées lorsque des prises sont insérées dans les entrées 3L et 3R, car les convertisseurs A/N sont partagés entre les entrées de la platine.

(2) Ports d'entrée MIDI

Important : Tout usage d'entrée et de sortie numérique, comme S/PDIF ou ADAT, REQUIERT la synchronisation des échantillons sur les deux péripériques, faute de quoi des « clicks » et des parasites apparaissent dans le résultat audio.

Important: Le connecteur/port FireWire à 6 broches dispose d'une sortie d'une puissance maximale de 3 watts. Ne connectez à ce port qu'un seul péripérisque haute puissance tel qu'un disque dur IEEE 1394 ou un lecteur de CD réinscriptible, sauf s'il est auto-alimenté.

Les sorties sont configurées de la manière suivante :

(4) Paires de sorties de niveau Ligne stéreo
(1) Paire stéreo conduisant une prise casque stéreo (le cable fourni permet deux sorties stéreo)
(1) Sortie optique S/PDIF (stereo)
(4) Sorties de haut-parleurs d'ordinateur stéreo 1/8 ". Ces sorties portent le même signal que les quatre sorties stéreo de niveau Ligne et sont fournies pour faciliter la connexion de systèmes de haut-parleurs d'ordinateur.
(2) Ports de sortie MIDI

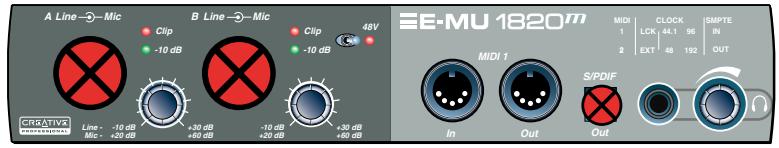

Connexions du panneau avant

Section pré-amp

Les entrées A et B Mic/Ligne mono du panneau avant peuvent être utilisées comme entrées microphone équilibrées, comme entrées guitare hi-Z ou comme entrées de niveau Ligne. La prise Neutrik avec commutateur accepte des microphones utilisant un connecteur XLR standard ou des entrées hi-Z/niveau Ligne utilisant une prise/un connecteur téléphone TRS 1/4 pouce.

Les pré-amplificateurs micro à son exceptionnel sont conçus par TF Pro. Chaque pré-amplificateur dispose d'un contrôle de niveau qui fixe le gain du pré-amplificateur de +20 dB à +55 dB pour l'entrée XLR et de -10 dB à +25 dB pour l'entrée de ligne. Les valeurs de ligne autour des boutons sont calibrées en incréments de 10 dB. Les caractères dièses en gras sur les contrôle des gain indiquent le gain d'une analogue à l'entrée du convertisseur ( 5 dBV entrée = 0 dBFS sortie).

Un interrupteur d'alimentation fantôme permet de fournir une alimentation fantôme de +48 volts aux deux microphones. Une DEL rouge s'allume pour indiquer que l'alimentation fantôme est activée. Reportez-vous à la section Alimentation fantôme pour plus d'informations.

Chaque entrée de microphone dispose de son propre niveau d'entrée et de ses propres indicateurs d'échéage. La DEL verte indique la présence d'un signal et s'allume à un échéage inférieur à -12 dB. La DEL rouge indique que le signal échéte l'entrée. Ces DEL contrôle le signal directement au niveau des convertisseurs analogique/numérique et avant toute opération par les autres éléments du système. Lors de la configuration des niveaux des signaux envoyés au AudioLock, les indicateurs de niveau rouges ne devraient pas s'activer.

Entree/sortie MIDI 1

Les ports d'entrée et de sortie MIDI vous permettent d'interfacer tout type d'appareil MIDI tels que claviers, boîtes à effet, contrôleurs guitare ou batterie. Les pilotes MIDI ont été installés lors de l'installation du logiciel Patchmix DSP. Les ports MIDI apparaitront dans le panneau de configuration du système sous « Sons et périphériques audio »

Sortie optique S/PDIF

Le connecteur S/PDIF du panneau avant est une sortie optique TOSLINK quiporte, par défaut, une copie numérique des deux sorties principales. Cette sortie constitue un support pratique pour connecter un lecteur à bande audionumérique portable, un enregistrreur de mini-disques ou d'autres apparciels. Cette sortie S/PDIF peut être affectée librement dans l'application de mixage.

Avertissement :

Certains microphones ne supportent pas l'alimentation fantôme et peuvent etre endommages. Verifiez les specifications et la configuration requise du microphone avant d'utiliser I'alimentation fantôme.

Avertissement 2 :

Après avoir coupé l'alimentation fantôme, attendez deux minutes avant l'enregistrement pour permettre de vider la polarisation CC.

L'audio se met en sourdine pendant une seconde lorsque l'alimentation fantôme est activée.

Sortie casque et contrôle du volume

La sortie casque commande le casque stéreo standard et le contrôle du volume adjacent régle le niveau d'écoute. L'amplificateur du casque peut commander les casques à impédance à partir de 16 ohms. (Les casques à impédance BASSE (<300Ω) peuvent provoquer des distorsions supplémentaires.)

La sortie casque utilise une version haute intensité des amplificateurs de sortie haute qualité utilisés sur les autres canaux. Ainsi, la sortie casque a un signal très pur que vous pouvez utiliser au besoin comme sortie stéreo supplémentaire. Cette sortie peut être affectée librement dans l'application de mixage.

Indicateurs du panneau avant de AudioDock

Indicateurs de l'entrée MIDI

Ces deux indicateurs, nommés 1 et 2, indiquent l'activité MIDI sur les prises d'entrée MIDI.

Indicateurs de la source de l'horloge et du taux d'échantillonnage

Ces DEL d'indication sur le panneau avant de l'AudiDock montrent la synchronisation du minutage et le taux d'échantillonnage actuels. Ces indicateurs reflètent les paramétres actuels dans la fenêtre Paramétres de session. Reportez-vous à la section Paramétres du système..

DEL de source d'horloge

Les DEL de la source de l'horloge indiquent la source de l'horloge principale qui pilote actuellément le système E-MU 1010.

DEL Source d'horloge

Verrouillage	Verrouillage - Indique que l'horloge interne ou externe est verrouillée et valide.
EXT	Externe - Indique qu'une source d'horloge externe est sélectionnée.

Lorsque le système fonctionne à partir d'une source d'horloge numérique ou externe, AudioDock vérifie constamment la validité de la source d'horloge entrante. Si la source de l'horloge change ou devient incorrecte d'une certaine manière, la DEL LCK va clignoter ou va s'éteindre. Si la synchronisation est perdue, les sorties audio seront mises en sourdine. L'AudioDock passé en horloge interne à 48 kHz si la synchronisation est perdue et revient à l'horloge externe si la synchronisation est rétable.

Les causes les plus courantes de perte de synchronisation numérique ou externe sont :

• La suppression des câbles d'horloge externe ou S/PDIF.
• La perte d'alimentation du périhérique fournissant la source de l'horloge
• Des modifications soudaines du taux d'échantillonnage S/PDIF (comme, par exemple, lorsqu'une bande DAT dispose de données enregistrées à différents taux)

Astuce: Etant donné que la sortie casque peut etre place dans n'importe quel emplacement d'insertion, vous pouze l'utiliser pour contrcler ou dépanner le flux des signaux.

Indicateurs du taux d'échantillonnage

Les DEL du taux d'échantillonnage indiquent le taux d'échantillonnage en cours avec lequel le système fonctionne. Les DEL s'allumeront pour indiquer les différents taux d'échantillonnage de 44,1kHz , 48kHz , 96kHz ou 192kHz .

En cas d'asservissement à une source principale externe, l'horloge peut dérivier légèrement ou se modifier considérablement (c'est-à-dire : modification brusque du taux d'échantillonnage ou déconnexion de la source physique principale). Le système E-MU 1010 tolère les dérivés légères pour les taux pris en charge de 44,1 k, 48 k, 96 k et 192 k, mais si le taux d'échantillonnage dérive hors échelle (1 %), alors la DEL « Verrouillage » est désactivée. S'il est régle sur l'horloge externe et que l'horloge externe est supprimée ou qu'elle subit une dérive supérieure à latolerance, le système E-MU 1010 basculera en horloge interne à 48 kHz (le taux d'échantillonnage par défaut) jusqu'à ce qu'une source d'horloge externe soit connectée.

Connexions du panneau arrière

Entrées analogiques de niveau Ligne

Six entrées analogiques de niveau Ligne, de 24 bits, sont fournies (1-3). Ces entrées peuvent être utilisées pour recevoir tout signal de niveau Ligne provenant d'un clavier, d'un lecteur CD, d'une platine à cassettes, etc. Les entrées analogiques sont affectées à des bandes de mixage dans l'application de mixage. Le niveau Ligne d'entrée peut être réglé en fonction des préférences de l'utilisateur, -10 dBV standard ou +4 dBu standard pro audio, dans l'écran E/S de la boîte de dialogue Paramètres de session. Reportez-vous à la section Paramètres E/S.

Il n'y a aucune différence de qualité entre les paramètres +4 dBu et -10 dBV, ainsi vous pouvez utiliser le paramètre -10 dBV pour obtenir un niveau d'entrée « plus chaud » (« plus chaud » de +12 dB). Le niveau d'entrée maximum en mode Professionnel est de 18 dBV (=20,2 dBu). Le niveau de sortie maximum en mode Consommateur est de 6 dBV.

Des cables équilibrés TRS ou non équilibrés TS peuvent être utilisés. Des cables équilibrés offrent une immunité au bruit renforcée et un niveau de signal plus élevé de +6 dB, mais les cables pour instruments mono standard sont également efficaces. Le câblage électrique pour les cables équilibrés est expliqué ci-dessous.

Cable Micro XLR

Les entrées de niveau Ligne sont toutes en servo-équilibre, ce qui permet de convertir de manière interne les signaux non-équilibrés en signaux équilibrés pour réduire le bruit.

Entrées platine et cosse de mise à la terre

Les entrées platine RCA alimentent un pré-amplificateur égalé RIAA concu pour accepter les cartouches phono de type magnétique. Les entrées platine partagent les entrées de niveau Ligne 3L et 3R. L'insertion d'une prise dans l'entrée de ligne 3 déconnecté le pré-amplificateur de platine de ce canal. Connectez le connecteur de terre de votre platine à la cosse de mise à la terre pour éviter tout phénomène de renflement.

Sorties analogiques de niveau Ligne

Huit sorties analogiques équilibriées de niveau Ligne, de 24 bits, sont fournies (1-4). La paire de sortie 4 est désignée en tant que sortie Moniteur et est alimentée par la sortie moniteur de l'application de mixage PatchMix DSP. Toutes les sorties analogiques peuvent être affectées librement dans l'application de mixage. Des circuits spéciaux anti-pop mettent les sorties analogiques en sourdine lorsque l'alimentation est allumée ou éteinte.

Comme pour les entrées de ligne analogiques, des cables équilibrés TRS ou non équilibrés TS peuvent être utilisés. Des cables équilibrés offrent une immunité au bruit renforcée et un niveau de signal plus élevé de +6 dB. Le niveau Ligne de sortie peut être réglé en fonction des préférences de l'utilisateur (-10 dBV standard ou +4 dBu standard pro audio dans l'écran E/S de la boîte de dialogue Paramètres de session). Reportez-vous à la section Paramètres E/S.

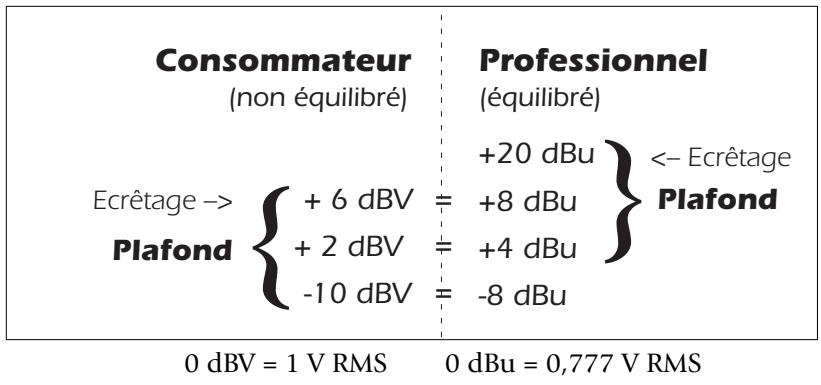

Les niveaux Ligne d'entrée et de sortie maximums correspondent lorsque les paramètres d'entrée et de sortie sont définis sur le même mode (Professionnel ou Consommateur) dans l'écran des préférences E/S.

ATTENTION : N'utilisez PAS de cables audio équilibrés pour la connexion de sorties équilibrées à des entrées non-équilibrées. Ceci peut augmenter le niveau de bruit et introduire des ronflements. Utilisez des cables équilibrés SEULEMENT si vous connectez des entrées équilibrées et des sorties équilibrées.

Sorties analogiques de haut-parleurs d'ordinateur

Ces mini-prises pour casque stéreo (3,5mm) dupliquent les sorties de niveau Ligne 1-4 avec un niveau de sortie plus bas en fonction des besoin des haut-parleurs du consommateur. Ces sorties de niveau Ligne sont conçues pour prendre en charge des applications avec son surround 7.1 (application surround 7.1 non fournie) et haut-parleurs amplifiés.

Sortie haut-parleur d'ordinateur	Duplique les sorties de niveau Ligne
1 L/R	Embout = 1L Anneau = 1R
2 L/R	Embout = 2L Anneau = 2R
3 L/R	Embout = 3L Anneau = 3R
4 L/R	Embout = 4L Anneau = 4R

Entree/sortie MIDI 2

Second jeu indépendant de ports d'entrée et de sortie MIDI qui peut être affecté dans votre application MIDI spécifique.

Connecteur EDI (carte)

Connecte AudioDock à la carte PCI E-MU 1010 à l'aide du cable CAT5. Le cable fourni avec AudioDock est spécialement blindo pour eviter les émissions indesirables de radioféquences.

Attention:Ne

laissez PAS votre platine connectée lorsque vous utilisez les sorties 3L et 3R. Ceci peut causeur un courant deuite.

La carte fille 0202

La carte fille 0202 est la carte accompagnant le système E-MU 1010 qui ne comprend pas l'AudioDock. Actuellement, la carte fille 0202 NE PEUT PAS etree utilisée en association avec un AudioDock.

La carte fille 0202 fournit une paire d'entrées analogiques équilibrées 24 bits et une paire de sorties analogiques équilibrées 24 bits, plus une entrée et une sortie MIDI. La carte fille 0202 occupe une fente supplémentaire dans votre ordinateur.

Connexions

Entrées et sorties analogiques

La carte fille 0202 fournit deux entrées analogiques équilibrées et deux sorties analogiques équilibrées de niveau Ligne. Ces entrées peuvent être connectées à n'importe quel signal stéreo de niveau Ligne provenant de claviers, de lecteurs CD, de platines à cassettes, etc. Les entrées analogiques sont affectées à des bandes de mixage dans l'application de mixage.

Les sorties peuvent alimenter toute entrée de niveau Ligne celle qu'une table de mixage, l'entrée auxiliaire de votre stéreo ou un jeu de haut-parleurs amplifiés.

Des cables équilibrés TRS ou non équilibrés TS peuvent être utilisés. Des cables équilibrés offrent une immunité au bruit renforcée et un niveau de signal plus élevé de +6 dB. Le niveau Ligne de sortie peut être réglé en fonction des préférences de l'utilisateur (-10 dBV standard ou +4 dBu standard pro audio dans l'écran E/S de la boîte de dialogue Paramètres de session). Reportez-vous à la section Paramètres E/S.

Entree/Sortie MIDI

Le port d'entrée et de sortie MIDI peut être affecté dans votre application MIDI spécifique. Connectez le cable adaptateur MIDI fourni avec la carte fille 0202 aux connecteurs mini-DIN sur la carte. Les cables adaptateurs convert issent les connecteurs mini-DIN en connecteurs DIN standard utilisés sur la plupart des claviers et des synthétiseurs. Connectez le port de sortie MIDI au port d'entrée MIDI de votre synthétiseur et la sortie MIDI de votre synthétiseur à l'entrée MIDI de la carte fille 0202.

La carte fille desynchronisation

La carte fille de synchronisation (comprise dans le système E-MU 1820MS uniquement) fournit une entrée et une sortie Word Clock, une entrée et une sortie SMPTE (LTC, code temporel longitudinal) et une sortie MIDI supplémentaire pour transmettre le code temporel MIDI (MTC, code temporel MIDI). Le code temporel MIDI est un rendu spécial de SMPTE qui peut être transmis via des câbles MIDI. Pour plus d'informations sur le SMPTE, reportez-vous à Historique du SMPTE.

La synchronisation est une technique de base nécessaire pour la connexion de plusieurs équipements. Word Clock, S/PDIF ou ADAT optical (optique ADAT) sont des méthodes aux normes de l'industrie pour la synchronisation d'équipement numériques au taux d'échantillonnage du système (44,1 kHz, 48 kHz, 96 kHz ou 192 kHz). La source de l'horloge principale est définie dans le menu Paramètres de session de la table de mixage. Reportez-vous à Paramètres du système pour plus d'informations.

L'équipement d'enregistrement peut également être synchronisé afin que deux enregistrateurs audio ou un enregistrure audio et video puissant fonctionner ensemble comme une seule et unique machine. Les synchronisations SMPTE et MTC sont utilisées car elles vehiculent des informations en temps absolu. Les synchronisations Word Clock, S/PDIF ou ADAT optique synchronisent uniquement le taux d'échantillonnage et, à la différence de SMPTE et MTC, ne vehiculent pas d'informations relatives à l'emplacement de la chanson. Dans un système synchronisé, il y a généralement un seul équipement PRINCIPAL et un ou plusieurs équipements ESCLAVES. Lorsque l'équipement principal démarre, les autres le suivant (synchronisation de poursuite).

La carte fille de synchronisation est un convertisseur de format. Elle convertit le code temporel SMPTE en code temporel MIDI (MTC), puis transmet ces informations à l'ordinateur hôte qui doit être utilisé comme application de séquencer ou d'enregistrement audio. Lorsque votre application informatique est l'application principale, la carte fille de synchronisation convertit le MTC en SMPTE et l'envoié à un autre péripérisque SMPTE.

Connexion de cables à la carte fille de synchronisation

La carte fille de synchronisation contient des entrées et sortiesWord Clock pour les signaux d'horloge utilisés dans un studio où une reférence de taux d'échantillonnage commune est nécessaire pour faire fonctionner ensemble plusieurs équipements numériques. C'est ce qu'on appelle « house clock » ou « house sync » et on le déterminé en fonction du taux d'échantillonnage réel du système. Utilisez un cable muni de connecteurs BNC pour connecter les signaux de l'horloge entrante à la prise d'entrée Word Clock sur la carte fille de synchronisation. Connectez la sortie Word Clock à un autre équipement numérique pour utiliser la carte fille de synchronisation en tant que source Word Clock principale. Reportez-vous à Entrée/sorting « word clock »

La carte fille de synchronisation fournit les entrées et sorties de synchronisation SMPTE (LTC), sur deux prises casque 1/4'' . Le LTC peut être enregistré sur une piste audio non utilisée sur un enregistrur analogue ou numérique, puis renvoyé dans l'entrée SMPTE pour synchroniser le séquenceur/enregistrur de votre ordinateur. Reportez-vous à Historique du SMPTE pour plus d'informations.

Le code temporel MIDI est également envoyé à chaque fois que le MTC est génééré par l'application hôte (sequenceur ou enregistreur audio). Un cable spécifique convertit la prise mini DIN en prise MIDI standard.

Reportez-vous à Supplément sur la carte fille de synchronisation pour plus d'informations sur l'utilisation de la carte fille de synchronisation.

4 - La table de mixage PatchMix DSP

PatchMix DSP

La table de mixage PatchMix DSP (Digital Signal Processor - Traitément numérique du signal) est une console virtuelle, qui exécute toutes les fonctions d'un matériel de mixage habituel et propose également certaines astuces qui lui sont propres. PatchMix DSP simplifie enormément les opérations audio, comme l'acheminement ASIO, le contrôle du volume, l'effet de panoramicique stéreo, l'égalisation, la production d'effets, l'acheminement d'envoi/de retard d'effets, le mixage principal et le contrôle du moniteur, sans faire obstacle à vos autres logiciels. C'est facile etça fonctionne...à merveille!

Pour appeler la table de mixage PatchMix DSP

1. Cliquez une fois sur l'icone E-MU dans la barre de menus Windows. La fenêtre de la table de mixage PatchMix DSP apparait.

Cliquez sur les boutons de I'ecran de la table de mixage ci-dessous pour acceder a la description de la commande requise.

Présentation de la table de mixage

Fenêtre de la table de mixage

La table de mixage se compose de quatre sections principales.

Barredoutils del'application

Vous permet de gérer des sessions et d'afficher ou de masquer les différents affichages.

Section principale

Contrôle tous les niveaux principaux, les bus auxiliaires et leurs insertions. Cette section dispose également d'une « TV » qui affiche les paramètres pour l'effet sélectionné, ainsi que la boîte de jonction d'entrée/de sortie. Elle affiche également le taux d'échantillonnage en cours pour la session et indique s'il est au rythme de l'horloge interne ou externe.

Bandes de mixage

Cette section est placée à gauche de la section principale et affiche toutes les bandes de mixage actuellément instanciées. Les bandes de mixage peuvent représentier des entrées physiques analogiques/numériques ou des entrées hôtes, comme ASIO ou Direct Sound. Les bandes de mixage peuvent être ajoutées ou supprimées, si nécessaire. Cette section peut être redimensionnée en faisant glisser le bord gauche du cadre.

Palette d'effets

On appelle cette fenêtre en appuyant sur le bouton FX de la barre d'outils. Des iconônes de toutes les préseLECTIONs d'effets connus y sont affichées, classées par catégories. A partir de cette fenêtre, vous pouze glisser-deplacer les préselections d'effets dans les fentes d'insertion disponibles sur les bandes de mixage, ainsi que les bus auxiliaires de la section principale et les insertions principales.

Un schéma simplifié de la table de mixage est représenté ci-dessous.

Pré-attenuateur ou post-attenuateur

Lors de la création d'une nouvelle bande de mixage, vous pouvez désirir de configurer les envois auxiliaires en post-attenuateur (les deux envois auxiliaires suivant l'attenuateur de canal) ou en pré-attenuateur (les deux envois auxiliaires précédent l'attenuateur de canal). L'option Pré-attenuateur vous permet d'utiliser comme autre bus de mixage l'un des envois auxiliaires, qui n'est pas affecté par l'attenuateur de canal. Pour plus d'informations.

La Barre d'outils

Nouvelle session	Enregistrer une session	« A propos de » PatchMix DSP	Paramètres de session
Ouvrir une session	Paramètres de synchronisation Paramètres	Afficher/ Masquer Effets	Préférences globales
Nouvelle session	Appelle la boîte de dialogue « Nouvelle session ». Nouvelle session.
Ouvrir une session	Appelle la boîte de dialogue standard « Ouvrir», vous permottant d'ouvrir une session enregistrée.
Enregistrer la session	Appelle les boîtes de dialogues standard « Enregistrer » ou « Enregistrer sous », vous permettant d'enregistrer la session en cours.
Afficher/Masquer les effets	Bouton permettant d'afficher ou de masquer la palette FX.
Paramètres de session	Appelle la fenêtre Paramètres de session. Paramètres de session.
Préférences globales	Appelle la fenêtre Préférences globales.
Paramètres de synchronisation	Appelle la fenêtre SMPTE (si la carte de synchronisation est installée)
A propos de PatchMix DSP	Cliquez avec le bouton droit de la souris sur le logo E-MU pour afficher l'écran « A propos de PatchMix DSP», qui fournit les numérios de version du logiciel et du micrologiciel, ainsi que d'autres informations.

Cliquez sur les boutons de la barre d'outils pour connaître leur fonction.

Icône E-MU dans la barre des tâches Windows

La fenêtre suivante s'affiche lorsque vous cliquez avec le bouton droit de la souris sur l'icone E-MU dans la barre des tâches Windows.

Ouvre la table de mixage PatchMix DSP.

Appelle le système d'aide de PatchMix DSP.

Désactive l'écran de lancement qui s'affiche à l'amorce.

Restaure les paramètres par défaut de PatchMix DSP et du pilote.

Ferme le programme d'arrière-plan de PatchMix DSP, désactivant l'utilisation de toutes les E/S audio du périhérique EMU. Ouvrir l'application PatchMix DSP pour redémarrer le système audio.

La session

L'etat actuel de la table de mixage PatchMix DSP (paramètres de l'attenuateur, acheminement d'effets, etc.) peut être enregistré comme une session. A chaque fois que vous créez ou modifiez une configuration de mixage, vous doivent simplement l'enregistrer pour pouvoir la restaurer ultérieurement.

Avant de commencer à utiliser la table de mixage PatchMix DSP, vous devez la configurer de manière à la rendition compatible avec les autres applications logicielles que vous utiliserez. Vous doivent avoir tout prendre en considération le taux d'échantillonnage de votre système. PatchMix DSP et toute autre application ou apparéil numérique que vous utiliserez doivent être configurés au même taux d'échantillonnage. PatchMix DSP peut fonctionner à 44,1 kHz, 48 kHz, 96 kHz ou 192 kHz, mais l'ensemble de ses fonctions n'est disponible qu'à 44,1 kHz ou 48 kHz. Reportez-vous au chapitre 6 - Fonctionnement à 96 kHz et 192 kHz pour plus de détails.

Lorsque vous démarrez une nouvelle session PatchMix DSP, votre premier choix consiste à selectionner le taux d'échantillonnage. Une fois le taux d'échantillonnage définit, vous pouvez facilement basculer uniquement entre un taux de 44,1k et un taux de 48k . Vous ne pouvez pas basculer entre un taux de 44/48k et un taux de 96k ou 192k . Ceci est dû au fait que le nombre d'entrées et de sorties de la table de mixage change de façon significative à des taux d'échantillonnage élevés. Si des modifications considérables du taux d'échantillonnage de ce type survennent, vous devez démarrer une nouvelle session.

Vouss pouvez également configurer une source de synchronisation externe, obtenant ainsi le taux d'échantillonnage d'un autre périphérique ou d'une autre application. La synchronisation externe peut être obtenue à partir de l'entrée ADAT, de l'entrée S/PDIF ou de la carte fille de synchronisation (Word Clock ou SMPTE). Si la session est configurée à 44,1 kHz ou 48 kHz et que la source externe entre à 96 kHz, un averissement vous est envoyé, indiquant que la source externe requiert une nouvelle session.

PatchMix DSP est accomplé de plusieurs modèles de session que vous pouvez sclectionner. Ainsi, lors de la création d'une nouvelle session, vous pouvez soit créé une session « vierge », basée sur un taux d'échantillonnage donné, soit sclectionner un type de session dans une liste de modèles de points de départ.

Important: Lors de l'utilisation de toute forme de système d'E/S numérique, les périétiques numériques doivent être synchronisés à la même horloge principale.

Au cours d'une session PatchMix DSP, il est possible de configurer de manière dynamique le nombre de bandes sur la table de mixage.

Reportez-vous à la section Pré-attenuateur ou post-attenuateur. Vous pouvez ainsi créé uniquement les bandes dont vous avez besoin, dont le nombre maximum est déterminé par les ressources DSP disponibles et les entrées disponibles.

Nouvelle session

Pour creer une nouvelle session, choisissez « Nouvelle » dans la Barre d'outils principale de PatchMix DSP. La boite de dialogue suivante apparait.

Vous pouvez maintainant creer soit une nouvelle session vierge, soit une session basée sur un modele d'usine. Les modetes d'usine sont des sessions pré-programmées avec des paramétres spécifiques, comme le mixage ou l'enregistrement audio. Les onglets sélecteurs catégorisent les sessions modetes en trois groupes basés sur un taux d'échantillonnage, 44,1 kHz/48 kHz, 96 kHz et 192 kHz.

Voussouvez创建工作 vos propres modèles simplement en copiant ou en enregistrant des sessions dans le dossier « Modèles de session » (situé dans le dossier PatchMix DSP sur votre disque dur).

Le « Chemin de session » vous permet deCHOISIR l'emplacement de destination de vourtesession.L'emplacement par defaut se situe dans le dossier « Mes sessions», dans ledossier PatchMix DSP.

Il existe aussi une zone prévue pour les commentaires dans laquelle vous pouvez enter des indications rappelant ce que vous envisagiez en créé cette session.

Ouvrir une session

Pour ouvrir une session enregistrée, cliquez sur le bouton Ouvrir une session. Une boite de dialogue s'affiche, vous permettant de désirir une de vos sessions enregistrées que vous souhaitez ouvrir. Choisissez une de vos sessions enregistrées et cliquez sur le bouton Ouvrir.

Enregister la session

Pour enregistrer une session, cliquez sur le bouton Enregistrer la session. Une boîte de dialogue Enregistrer s'affiche, vous permettant de désirir l'emplacement où vous voulez enregistrer la session en cours. Le dossier « Mes sessions » est besoin par défaut.

Prenoz l'habitude d'enregistrer la session à chaque fois que vous créez une configuration de mixage spécifique. Vous pourrez ainsi facilement restaurer une configuration pour plusieurs modes audio différents, comme : l'enregistrement, le mixage, l'acheminement ASIO spécial, etc.

Paramètres de session

Paramètres du système

Pour afficher la fenêtre Paramètres du système, appuyez sur le bouton Paramètres de session dans la barre d'outils. Cliquez sur les onglets pour désirir les options Systeme, MIDI ou E/S.

L'enregistrement d'une session « défragmentne » les ressources effets/DSP. Si vous avez utilisé l'ensemble des effets et que vous avez besoin d'effets supplémentaires, essayez d'enregistrer la session.

Les paramètres du système complrennet :

• Carte maitresse

Choisit la carte PCI maitresse dans un système à plusieurs cartes.

Horloge interne/externe

Choisit la source Word Clock interne ou externe comme source d'horloge principale pour le système

Taux d'échantillonnage

Choisit le taux d'échantillonnage lors de l'utilisation de l'horloge externe. Les possibilités sont: 44,1 kHz, 48 kHz, 96 kHz, 192 kHz.

Source d'horloge externe (horloge externe uniquement)

Choisissez entre : ADAT, S/PDIF ou Word Clock (carte de synchronisation uniquement) comme source d'horloge d'échantillonnage externe.

Remarque:

Lorsqu'il est configuré sur « Externe » sans qu'il y ait d'horloge externe presente, PatchMix DSP s'aligne sur la fréquence de l'horloge interne par défaut.

Utilisation de l'horloge externe

A chaque fois que vous utilisez un système E/S numérique, comme ADAT ou S/PDIF, un des péripériques numériques DOIT fournir l'horloge principale aux autres péripériques. Cette horloge principale fonctionne au taux d'échantillonnage du système (44,1 kHz, 48 kHz, 96 kHz ou 192 kHz) et peut être distribuée à l'aide d'un cable dédié (Word Clock) ou intégré à un flux de données, comme S/PDIF ou ADAT. Les symptômes communs d'un système audio numérique non synchronisé comprendent des clicks ou autres parasites aléatoires dans le son ou des défaillances de reconnaissance du flux numérique.

Paramètres MIDI

Cette options vous permet d'utiliser comme entrée MIDI 2 soit la prise d'entrée MIDI sur l'arrière de l'AudioDock, ou la prise MIDI de la carte de synchronisation.

Dock MIDI 2
- Carte de synchronisation activée

Choisit l'entrée MIDI arrêté sur l'AudioDock en tant que MIDI 2.

Choisit la sortie du code temporel MIDI de la carte de synchronisation. Cette sélection désactive l'entrée MIDI 2 sur le panneau arrêté de l'AudioDock. La sortie MIDI 2 sur le panneau arrêté de l'AudioDock duplique la sortie MIDI 1 dans ce mode.

Paramètres E/S

Voussouspoucezreglerle niveau(-10dBVou +4 dBu) pour chaque paire de sorties analogiques,aisinquelpermetre du gain d'entree pour chaque paire d'entrees analogiques.

Un paramètre de sortie défini sur +4 maximalise la sortie et est compatible avec un apparéil audio professionnel. Les câbles de sortie équilibrés fournissant un signal « plus chaud » de +6 dB que les câbles non équilibrés, lorsqu'ils sont utilisés avec des entrées équilibrées. Utilisez des câbles équilibrés uniquement si l'autre apparéil que vous utilisez dispose d'entrées équilibrées. Reportez-vous à “Câbles – équilibrés ou non équilibrés?” dans l'appendice pour plus d'informations.

Un paramètre d'entrée de -10 est compatible avec des appareils audio consommateur et connaissent un fonctionnement optimal avec des signaux de niveau faible. -10 dBV est

approximativement plus faible de 12 dB que +4 dBu. Choisissez le paramètre qui vous permet d'envoyer ou de receivevoir un signal d'échelle complet sans écritage.

Il est important de configurer un niveau d'entrée ou de sortie correct! Vous pouvez mesurer le niveau d'une entrée en insérant un compteur dans l'emplacement du premier de l'effet sur la bande. Ajustez vos sorties d'équipement externe pour obtenir un niveau optimal du signal. Reportez-vous à la section "Pour configurer les niveaux d'entrée d'une bande" pour plus de détails.

L'entrée et la sortie TOSLINK numériques optiques de la carte PCI du système E-MU 1010 peuvent être configurées en format ADAT de huit canaux ou en S/PDIF stéreo.

Comparaison des niveaux du signal -10dBV et +4dBu

Bandes de mixage d'entrée

Les bandes de mixage d'entrées de PatchMix DSP sont stéreo à l'exception des entrées mic/ligne et des entrées de carte 0202. Chaque bande de mixage d'entrée peut être divisée en quatre sections de base.

Section d'inserti

Les effets, l'équaliser et les envois et retours externes peuvent être insérés dans le chemin du signal.

• Commandes Panoramaque

Ces commandes positionnent le signal dans le champ du son stéreo.

• Envois auxiliaires

Utilisés pour envoyer le signal à des effets de chaîne secondaire ou pour creer des mixages séparés.

• Contrôle du volume

Contrôle le niveau de sortie du canal.

Cet écran présente une bande mono sur la gauche et une bande stéreo sur la droite.

Type d'entrée

Le haut de la bande est etiquete mono ou stereo et affiche le type de l'entrée attribuée. Des bandes de mixages d'entrée peuvent etre ajoutees si nécessaire et configureres pour entrer les éléments suivants :

• Entrée physique

(Analogue/SPDIF/ADAT).

• Entrée hôte

source Direct Sound, WAV, ASIO)

Insertions

Vous pouvez glisser-deplacer des effets de la palette d'effets ou cliquer avec le bouton droit de la souris pour insérer un compteur des niveaux max. A d'envoi ou d'envoi/retour physique ou ASIO. Une commande de coupe ou un signal d'essaye peuvent aussi etre inserres en cliquant avec le bouton droit de la souris.

Commandes Panoramaque

Ces commandes vous permettent de positionner le canal dans le champ du son stéreo. Des commandes doubles sur les bandes stéreo vous permettent de positionner chaque côté independamment.

Envois auxiliaires

Ces commandes envoient le signal à des processeurs d'effets de chaine secondaire, comme la réverbération et le délambda. Elles peuvent aussi être utilisées pour creer des mixages séparés pour l'artiste ou l'enregistrement.

Contrôle du volume

Contrôle le niveau de sortie de la bande dans le bus de mixage principal/ moniteur.

Le Type d'entrée devient ROUGE si I'entrée n'est pas disponible. (AudioDock est peut'être déconnecté).

Les bandes d'entretues hotes sont affichées avec un texte en BLANC.

Les bandes d'entrées physiques sont affichées avec un texte en BLEU.

Boutons Sourdine/Solo

Ces boutons pratiques vous permettent de configurer des canaux de votrechioix en mode solo ou sourdine.

Bandes d'écriture

Cliquez à l'intérieur de la bande d'écriture et entrez un nom contenant jusqu'à huit caractères.

Creation d'une bande de mixage

PatchMix DSP est une table de mixage configurable de manière dynamique. Chaque session de mixage peutContainir un nombre arbitraire de bandes dont la limite est déterminée par le nombre de sources d'entrées et de ressources DSP disponibles.

Pour ajouter une nouvelle bande :

1. Cliquez sur le bouton Nouvelle bande de mixage. Reportez-vous à la section Présentation de la table de mixage.
2. La boîte de dialogue Attribuer l'entrée de la bande de mixage apparait :

1. Sélectionnez l'entrée de votre choix pour la bande de mixage parmi les propositions suivantes :

Source physique :

Entrée carte analogue ou numérique stéréo (Analogue, ADAT, S/PDIF)

Hôte - Entrée de source ASIO

Son en continu à partir d'une application logicielle.

Hôte - Entrée Direct Sound

Sources son Windows—WAVE, Direct Sound, WDM, CD

Type de bande de mixage

Physique: Entrée carte E/S

Fonction

Entrée analogue monophonique 24 bits provenant de la carte fille 0202.

Physique : Mic/Ligne Dock

Entrée analogue monophonique 24 bits provenant de l'AudioDock.

Physique: Entrée Dock

Entrée analogue stéreo 24 bits provenant de l'AudioDock.

Physique : S/PDIF carte PCI

Son numéro à deux canaux provenant de l'entrée S/PDIF sur la carte E-MU 1010.

Physique : ADAT carte PCI

Son numérique à deux canaux provenant de l'entrée ADAT sur la carte E-MU 1010

Hôte : WAVE L & R

Direct Sound, WDM, Windows Media (son génére ouTraitsé par Windows, comme le son de jeu, lecteur CD, bips, etc.).

Hôte : De la sortie ASIO

Son numérique à deux canaux provenant d'une source ASIO (application logicielle).

1. Choisissez Envois auxiliaires pré-attenuateur ou ne cochez pas la case pour les envois auxiliaires post-attenuateur.
2. Cliquez sur OK pour creer une nouvelle bande ou sur Annuler pour annuler l'opération.

Pour supprimer une bande de mixage:

1. Cliquez en haut de la bande de mixage que vous souhaitez supprimer. Une cordure rouge apparait autour de la bande indiquant que celle-ci est selectionnée.
2. Cliquez sur le bouton Supprimer la bande de mixage. Reportez-vous à la section Présentation de la table de mixage.

Section d'insertion

La section suivante est la section d'insertion. Les effets PatchMix DSP peuvent être séLECTIONNÉS à partir de la palette d'effets et déplacés dans les emplacements d'insertion. Reportez-vous à la section « Palette des effets » Il est possible d'insérer en séries autant d'effets que souhaités.

Les insertions disposent de la fonctionnalité unique de s'intégrer aux équipements externes et ASIO. Les insertions spéciales, les envois ASIO, les envois externes et les envois/retours externes peuvent être déplacés dans les sections d'insertion pour permettre d'acheminer le signal où vous le souhaitez.

Vous pouze envoyer une bande à votre enregistreur audio ? Insérez simplement un envoi ASIO dans la section d'insertion et Sélectionnez la paire ASIO de votrechioix. Voilà ! Cette entrée devrait maintainant être disponible dans votre logiciel ASIO. La boîte d'insertion/de jonction est incroyablement flexible.

Il est possible de selectionner les types d'insertion suivants :

Vou desveez creer une bande ASIO ou un envoi ASIOafin d'activer les canaux ASIO de voire logiciel.

Effets matériel Réverbération, EO, compréseur, bord, etc. utilisent les effets PatchMix DSP qui ne surcharget pas votre unité centrale.

Envoi ASIO Recueille signal et I'envoie a une entree hote ASIO, comme un enregistreur audio logiciel ou tout systeme utilisant ASIO.

ASIO Direct Monitor Envoie le signal à une source hôte ASIO, puis renvoie une sortie hôte ASIO selectionnée vers la chaine. A utiliser pour l'enregistrement avec "Direct Monitoring (contrôle direct)"

Ext. envoi/retour Envoie un signal à une sortie externe chosesie, puis le renvoie sur la chaîne.

Envoi externe Envoie le signal à une sortie exte ajouter une insertion d'envoi : »

Compteur des niveaux max. Le compteur des niveaux max. vous permet de contröler le niveau du signal à tout endroit de la chaîne. Reportez-vous à la section « Insertions de compteur »

Potentiomètre d'ajustement Vous pouvez insérer une commande de gain permettant jusqu'à 30 dB de gain ou d'atténuation. Un compteur des niveaux max. est également inclus. Reportez-vous à la section « Insertion du potentiemètre d'ajustement »

Tonalité d'essay - Cette insertion spéciale produit une onde sinusoidale calibrée ou une source sonore pouvant être utilisée pour couver les problèmes audio. - Reportez-vous à la section « Insérer Tonalité d'essay/Générateur de signaux »

Utilisation des insertions

Les insertions constituent une des fonctions les plus puissantes du système PatchMix DSP, car elles vous permettent de configurer la table de mixage pour une multitude d'applications.

Utilisez les touches fléchées du clavier de votre ordinateur pour naviguer entre les insertions.

Pour ajouter un effet à un emplacement d'insertion :

1. Appuyez sur le bouton FX. La palette d'effets apparait.
2. Les effets sont classés par catégories. Cliquez sur un dossier pour l'ouvrir.
3. Choisissez un effet et faites-le glisser sur une section d'insertion, puis inséréz-le dans un emplacement d'insertion.
4. Pour réorganiser les effets, faites-les glisser et déplacez-les dans l'ordre de votrechioix.

Le menu Insérer

Lorsque vous cliquez avec le bouton croit de la souris sur la section d'insertion, une boîte de scélection contenant diverses options d'insertion apparait.

Pour ajouter une insertion d'envoi :

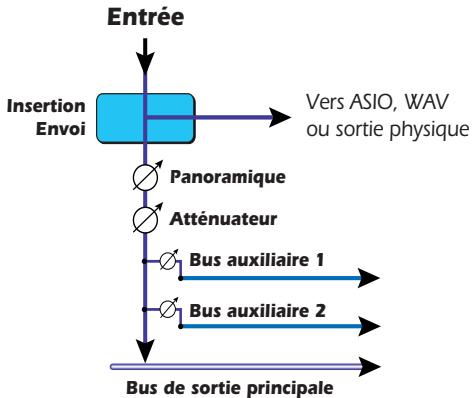

Ce type d'insertion d'envoi divise le signal au point d'insertion et l'envoie à la destination voulue.

1. Cliquez avec le bouton droit de la souris sur la section d'insertion. Une boîte de dialogue apparait.
2. Sélectionnez « Insertion d'envoi (à ASIO ou autre) » dans la liste d'options. La boîte de dialogue suivante apparait.

Delete Insert(s)

Delete All Inserts

Insert Send (Output to ASIO/WAVE or Physical Out) Insert Send/Return (Physical Output and Input)

Insert Peak Meter Insert Trim Control Insert Test-Tone/Signal Generator

Save FX Insert Chain...

Bypass Insert Solo Insert

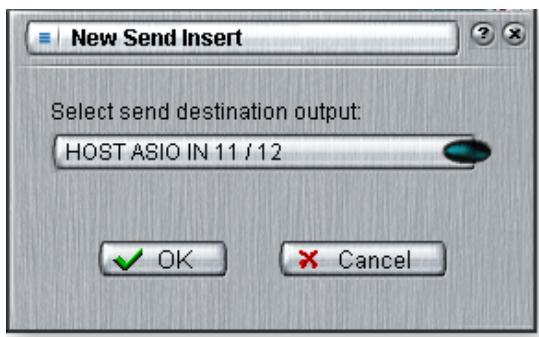

1. Choisissez une des sorties d'envoi. Cliquez sur une destination pour la seLECTIONner.
2. Cliquez sur OK pour selectionner la sortie ou sur Annuler pour annuler l'opération.

Pour ajouter une insertion d'envoi/retour :

Ce type d'insertion d'envoi divise le signal au point d'insertion et l'envoie à la destination choisisie, comme un processeur d'effets externe. Un signal source de retard, qui renvoie le signal à la bande de canal aprèsTraitement, est également sélectionné.

1. Cliquez avec le bouton droit de la souris sur la section d'insertion. Une boîte de dialogue apparait.

2. Sélectionnez « Insertion d'envoi/retour » dans la liste d'options. La boîte de dialogue suivante apparait.

1. Choisissez une des sorties d'envoi. Cliquez sur une destination pour la sélectionner.
2. Sélectionnez une des entrées de return. Cliquez sur une source pour la sélectionner.
3. Cliquez sur OK pour selectionner l'envoi et le retard ou sur Annuler pour annuler l'opération.

Ce type d'insertion d'envoi divise le signal au point d'insertion et l'envoise à la destination d'entrée hôte ASIO choses ( comme Cubase ou Logic). Un signal source de retour, qui renvoie le signal d'une sortie hote ASIO à la bande de canal, est également sélectionné.

Le retard/envoi ASIO Direct Monitor est unique par son utilisation du contrôle ASIO 2.0 sans temps d'attente. Pour utiliser cette fonction, Direct Monitor doit être activé dans l'application d'enregistrement audio.

Lors de l'enregistrement, l'envoi/retour Direct Monitor achemine le signal vers l'application d'enregistrement, mais contrôle directement à partir de l'entrée pour éliminer le temps d'attente. Lors de la lecture, l'application d'enregistrement bascule automatiquement l'envoi/retour Direct Monitor pour qu'il contrôle les pistes enregistrées.

L'envoi/retour Direct Monitor permet aussi à l'application d'enregistrement de contrôle le volume et l'effet de panoramaque. Lorsque vous utilisez l'enregistrement Direct Monitor, vous souhaitez normalement contrôle le volume et le panoramaque à partir de l'application d'enregistrement. Dans ce cas, positionnez les commandes du

panoramaque stéreo de PatchMix DSP bien à gauche et à droite, les commandes du panoramaque mono au centre et l'attenuateur à 0 dB.

Pour ajouter un envoi/retour ASIO Direct Monitor :

1. Cliquez avec le bouton droit de la souris sur la section d'insertion. Une boite de dialogue apparait.
2. Sélectionnez « Insérer ASIO Direct Monitor » dans la liste d'options. La boîte de dialogue suivante apparait.

1. Choisissez une des sorties d'envoi. Cliquez sur une destination pour la seLECTIONner.
2. Sélectionnez une des entrées de return. Cliquez sur une source pour la sélectionner.
3. Cliquez sur OK pour selectionner l'envoi et le return ou sur Annuler pour annuler l'opération.

Pour supprimer les effets d'une insertion :

1. Cliquez avec le bouton droit de la souris sur l'effet d'insertion à supprimer. Une ligne jaune autour de l'emplacement d'insertion indique que celui-ci est seLECTIONné. Une boîte de dialogue apparait.
2. Choisissez « Supprimer insertion » pour supprimer l'insertion selectionnée ou choisissez « Supprimer toutes les insertions » pour supprimer toutes les insertions.
3. Le ou les effets sont alors effacés de la chaine d'insertion.

Pour ignorer une insertion :

Vous pouze ignore les insertions pour écouter le résultat son temporaire, sans l'effet ou sans l'insertion. Vous pouze également utiliser la fonction Ignorer pour désactiver un envoi d'insertion.

Méthode 1

1. Cliquez sur l'effet (dans la section Insertion) et selectionnez FX sur l'affichage TV.
2. Cliquez sur le bouton Ignorer.

Méthode 2

1. Cliquez avec le bouton droit de la souris sur l'effet à ignorer (dans la section Insertion). Une boîte de dialogue apparait.
2. Sélectionnez « Ignorer insertion » dans la liste d'options. Un petit point rouge apparait à droite de l'effet ou de l'envoi, indiquant que cette insertion a été ignorée.

Astuce: Sélectionné le module externe et appuyez sur la touche Suppr. pour supprimer le module externe de la bande.

Pour écouter une insertion en solo :

Il est possible d'écouter les insertions en solo. La fonction Solo ignore toutes les autres insertions de la bande et vous permet d'écouter uniquement l'effet en solo. Cette fonction est très utile lors du réglage des paramètres d'effets.

Méthode 1

1. Cliquez sur l'effet (dans la section Insertion) et selectionnee FX sur l'affichage TV.
2. Cliquez sur le bouton Solo.

Méthode 2

1. Cliquez avec le bouton droit de la souris sur l'effet à écouter en solo (dans la section Insertion). Une boîte de dialogue apparaît.
2. Sélectionnez « Ecouter insertion en solo» dans la liste des options. Un petit point vert apparait à droite de l'effet ou de l'envoi, indiquant que cette insertion est en mode solo. Les points rouges apparaissant dans les autres insertions de la bande indiquent que celles-ci sont ignorées.

Insertions de compteur

Dans tout système audio, analogique ou numérique, il est important de garder trace des niveaux du signal. Vous souhaitez que les niveaux du signal restent le plus proche du maximum, afin d'obtenir un résultat de haute résolution et un bruit faible. D'un autre côté, vous ne souhaitez pas que le niveau du signal soit trop haut pour ne pas causer un écrétage. Pour vous aider à garder des niveaux de signal optimaux, nous avons inclus les compteurs de niveaux max. qui peuvent être déplacés dans n'importe quel emplacement d'insertion.

Les compteurs d'insertion sont du type « retenue de crête ». La barre supérieure du compteur maintain est plus haut niveau pendant une seconde afin de vous permettre de voir des transitions qui si non seraient trop rapides pour etre perues. Un affichage numérique au-dessus du compteur affiche le niveau de retenue de crete en dB.

Les compteurs de niveaux max. ont également un code de couleurs pour indiquer l'intensité du signal. La feuille ci-dessous désoit la signification des couleurs. Evitez que la barre supérieure ne passée au rouge, car cela indique une distorsion du signal. Cliquez sur l'indicateur d'échéage pour l'eteindre.

Couleur du compteur indique

Rouge

Indique un écritage du signal.

Jaune

Niveau du signal suffisamment fort.

Vert

Signal present.

Une des utilisations les plus évidentes des compteurs d'insertion consiste à régler les niveaux d'entrées. Sur les entrées analogiques, le convertisseur analogue/numérique (CAN) est une des étapes les plus Cruciales dans le chemin du signal. Vous souhaitez que le niveau du signal d'entrée entraine les CAN 24 bits à leurs possibilités optimes sans créé d'échéage. Une valeur de 0 dB sur un compteur de niveau max. indique un échéage de signal.

Chaque barre du compteur représenté 1 dB.

Les compteurs d'insertion sont également utiles pour contröler les signaux numériques entrants, comme ADAT, ASIO ou S/PDIF, afin de s'assurer que la table de mixage recoit un niveau de signal approprié. Ils sont également pratiques pour le dépannage, car ils peuvent être virtuellement placés partout sur la table de mixage.

Pour insérer un compteur

1. Cliquez avec le bouton droit de la souris sur un emplacement d'insertion de la bande de mixage. Une boîte de dialogue apparait.
2. Sélectionnez « Compteur de niveaux max. ». Un compteur de niveaux max. stéréo apparait sur l'emplacement d'insertion.
3. Sélectionnez FX dans la section principale puis cliquez sur l'insertion de compteur. Les compteurs sont alors affichés en haute résolution sur l'écran TV.

Sieldom signal n'est present sur la bande de mixage,le compteur ne s'etendra pas sur I'écran TV.

Pour configurer les niveaux d'entrée d'une bande

1. Sélectionnez l'emplacement d'insertion supérieur de la bande de mixage et insérez un compteur (voir c-dessus).
2. Cliquez sur l'insertion de compteur pour afficher le compteur sur l'écran TV.
3. Faites entrer votre signal audio à l'entrée de la bande de mixage. Le compteur devrait alors afficher le niveau du signal.
4. Ajustez le niveau de sortie du périphérique externe (synthétiseur, instrument, préamplificateur, etc.) alimentant l'AudioDock ou la carte fille 0202. Le compteur devrait se situer dans la zone jaune la plupart du temps, avec quelques incursions occasionnelles en zone rouge. Si jamais l'indicateur d'échéage apparait, réduisez alors le niveau du signal.
5. Chaque paire d'entrées analogiques dispose de son propre affaiblisseur d'entrée (-10 dBV ou +4dBu), qui contrôle la plage de l'entrée du signal. La modification des paramètres E/S peut ajouter ou soustraire 12 dB. Vérifie ces paramètres si vous n'arrivez pas à configurer le niveau d'entrée approprié. Reportez-vous à la section Paramètres E/S.

Insertion du potentiomètre d'ajustement

L'insertion du potentiemetre d'ajustement vous permet d'ajuster le niveau d'un signal dans un emplacement d'insertion. Le potentiemetre d'ajustement fournit jusqu'à ±30 dB de gain ou d'attenuation et propose un inverseur de phase. Le potentiemetre d'ajustement dispose également d'un compteur de niveau max. stéreo incorpore après le contrôle.

Vous pouvez utiliser un potentiemetre d'ajustement pour amplifier ou attenuer un envoi ou un retour de signal d'un effet externe ou l'utiliser pour diriger un dispositif d'effet. Certains effets comme la compression, la distorsion ou le wah automatique dépendent du niveau et préférent un signal d'entrée suffisamment fort. Si vous travailliez avec un signal faible, vous pouvez augmenter les performances de ces effets en insérant un potentiemetre d'ajustement et en amplifiant le gain.

En général, les potentiometres d'ajustement ne devraient pas etre utilisés pour amplifier les entrées de niveau Ligne analogiques. Il est préferable d'amplifier le niveau du signal avant les convertisseurs A/N afin d'obtenir une résolution et un rapport signal/bruit optimaux.

L'interrupteur de l'inverseur de phase inverse la polarité du signal. Il est généralement utilisé pour corriger les micros et les lignes équilibrées qui sont câblés en amont.

Insérer Tonalité d'essai/Générateur de signaux

La fonctionnalité Insérer Tonalité d'essay/ Générateur de signaux est une aide au dépannage utile, qui produit une onde sinusoidale calibrée, du bruit blanc ou rose. Cet outil, en association avec un compteur d'insertion vous permet de mesurer de manière précise le gain ou l'atténuation du signal d'un périhérique interne ou externe. La tonalité d'essay peut également être utile pour la mise au point des instruments de musique.

La fréquence d'oscillation de l'onde sinusoidale varie entre 20Hz - 20kHz . Le niveau varie entre zéro et +30 dB.

Un bruit blanc est un mélange de toutes les fréquences situées dans le spectre audio au même niveau moyen (semblable à la lumière blanche dans le spectre visible).

Un bruit rose fournit une distribution de puissance égale par octave. (Le bruit blanc dispose d'une puissance supérieure dans les octaves élevées.) Le bruit rose et le bruit blanc sont utiles en tant que sources sonores à large bande.

Fréquence de la note de musique

A = 440 Hz

B = 493,88 Hz

C=523,25 Hz

D=587,33 Hz

E=659,26 Hz

F = 698,46 Hz

G = 783,99 ~Hz

Section auxiliaire

Les envois auxiliaires captent les signaux de la bande de canal et les assemblent avant d'envoyer le mixage à la section des effets auxiliaires. Dans une console de mixage traditionnelle, les envois auxiliaires sont utilisés pour envoyer des parties du signal à des périhériques d'effets extérieurs, puis pour renvoyer les signaux porteurs des effets dans le mixage à l'aide des retours d'effet. C'est ce qu'on appelle une déviation de chaine secondaire, car les signaux auxiliaires prennet un détour par les effets avant d'être réassemblés dans le mixage principal. Les effets de chaine seconde, comme la réverbération, sont habituèlement des effets que vous souhaiteriez normalement voir appliqués à plusieurs canaux.

Le mixage avec/sans effets dans les envois auxiliaires devrait normalement etre defini sur 100% avec effets. Ceci est lie au fait que vous ajusterez la quantite d'effets du mixage a I'aide de la commande Retour auxiliaire. Si vous ave plus d'un effet dans un bus auxiliaire, ignorez le conseil precedent car les commandes avec/sans effets peuvent etre utilisées pour mixer les quantités de vos effets multiples.

Les bus 1 et 2 auxiliaires peuvent aussi être utilisés comme bus de sortie de sous-mixage supplémentaires, tout comme la sortie principale. Déplacez simplement une insertion d'envoi externe ou ASIO dans la chaine et le bus stéreo est envoyé. Réduisez la quantité de retard si vous ne voulez pas que le sous-mixage se mélange au mixage principal.

Les valeurs des envois et retours auxiliaires peuvent également être modifiées en tapant directement dans les zones d'affichage.

Autres utilisations des envois auxiliaires

Vous pouvez considérer les envois auxiliaires comme deux bus de mixage supplémentaires, car en fait, c'est exactement ce qu'ils sont. Ces deux mixages peuvent etre acheminés n'importe ou, par exemple vers une sortie physique ou une paire ASIO. Vous pouvez acheminer un de vos bus auxiliaires vers la sortie Moniteur pour creer un mixage moniteur lors de l'envoi du mixage principal à votre logiciel d'enregistrement audio.

Envois auxiliaires pré ou post-attenuateur

Lorsque vous creez une nouvelle bande de mixage, vous avez la possibilité de placer les deux envois auxiliaires après l'attenuateur du volume du canal ou de les placer avant l'attenuateur et la sourdine. Le post-attenuateur réduit le niveau d'envoi en même temps que vous baissez le volume de la bande. Lorsque le pré-attenuateur est sélectionné, il est possible que vous entendiez toujours le signal porteur des effets revenant d'un des bus auxiliaires avec l'attenuateur de volume réduit.

Lorsque la boite du pré-attenuateur est selectionnée, les niveaux d'envois auxiliaires ne sont enaucn cas affectés par les parametes attenuateur de niveau et sourdine. La configuration du pré-attenuateur vous permect de creer deux mixages complètement differents à l'aide des bus auxiliaires, car les niveaux du signal de ce mixage ne seront pas affectés par les parametes de l'attenuateur.

Afin de faire basculer une bande du pré-attenuateur vers le post-attenuateur et vice versa, vous doivent effacer la bande et en creer une nouvelle.

Commandes Niveau, Panoramaque, Solo/Sourdine

Une zone d'écriture se trouve tout en bas, vous pouze y entraun un petit texte pour nommer la bande, par exemple « partie vocale », « basse», « batterie», etc.

Section principale

La section principale contient toutes les commandes pour contrôler les éléments de mixage principaux, ainsi qu'un « écran TV » pour afficher les paramètres de l'insertion sélectionnée en cours.

Les trois boutons en haut de la section principale permettent deCHOISIR ce qui sera affiché sur l'affichage TV. Les acheminements des entrées et des sorties sont affichés de manière graphique. Quand un effet est selectionné (en cliquant sur l'insertion), l'écran affiche les paramètres disponibles pour l'effet selectionné.

Sous l'écran TV se trouve la section bus auxiliaire, où il est possible d'assigner les effets (chaines ou envois d'effets) aux deux bus auxiliaires. Les niveaux d'envoi et de retard peuvent être contrôlés individuellement pour chacun des deux bus auxiliaires.

Les bus auxiliaire 1 et auxiliaire 2 sont alimentés par deux envois auxiliaires sur chaque bande de mixage. La commande Niveau d'envoi principal sur les bus auxiliaires 1 et 2 peut être utilisée pour atténuer ou amplifier le signal se dirigeant vers les insertions auxiliaires. Il existe aussi un Niveau de回头 principal pour contrôler la quantité du signal porteur d'effet qui sera renvoyé au mixage principal.

On peut aussi insérer une chaîne d'effets dans le bus principal (vous devez peut-être appliquer un effet EQ ici pour égaliser votre piece). Remarque : la commande de niveau de sortie principale précède celle du niveau Moniteur afin de contrôle le niveau des deux sorties. Il existe un compteur de niveaux max. stéreo qui indique l'intensité du signal pour le mixage principal.

Lsection du moniteur dispose de commandes de volume, de balance et de sourdine pour couper la sortie Moniteur.

Ecran TV et sélecteurs

L'« écran TV » en haut de la section principale constitue un affichage multi-fonction et un centre de contrôle pour les acheminements des entrées et des sorties et les commandes des effets. Les trois boutons en haut de l'affichage permettent de selectionner la fonction en cours de l'affichage—Effet, Entrées ou Sorties.

Effet

Choisissez l'affichage Effet dans la section principale, puis cliquez sur une insertion d'effet pour afficher les paramètres de l'effet. Si aucun effet d'insertion n'est sélectionné, l'affichage indiquera « Aucun effet »

La plupart des effets disposent d'un paramètre de mixage avec/sans effets pour contrôler le rapport effet/signal simple. Le paramètre avec/sans effets est stocké avec la préselection FX. Le jeu des paramètres varie avec le type d'effect. Reportez-vous à la section « Description des effets principaux » pour obtenir des informations détaillées sur les effets individuels.

Lorsqu'une insertion d'envoi ou d'envoi/retour est selectionnée avec l'affichage FX activé, l'écran TV vous indique la direction de l'envoi et la provenance du retour. Les boutons en haut de l'affichage vous permettent d'ignorer ou d'écouter en solo l'insertion d'envoi/retour.

Remarque:Placez les effets dans un emplacement d'insertion avant de les programme.

Entree

En sélectionnant l'affichage Entrée, une représentation graphique des entrées de la table de mixage PatchMix DSP s'affiche. Cet écran propose uniquement un affichage, à la différence des écrans Effets et Sortie, qui vous permettent d'effectuer des modifications d'acheminement. Les modifications d'acheminement des entrées sont faites en ajoutant des bandes de mixage. Reportez-vous à la section Création d'une bande de mixage..

Les acheminements des entrées sont divisés en deux catégories : Entrées physiques et Entrées hôtes. Choisissez une des catégories en cliquant sur le bouton Physique ou sur le bouton Hôte. Lorsque vous cliquez sur un des acheminements des entrées sur l'affichage TV, la bande de mixage correspondante est mise en surbrillance.

Affichage Entrée physique

Affichage Entrée hôte

Les affichages Entrée et Sortie facilitent la compréhension de l'acheminement des signaux d'une configuration de mixage complexe.

Sortie

EnChoosing l'affichage Sortie, une representation graphique des sorties de la table de mixage PatchMix DSP apparait. Les acheminements des sorties sont divisés en deux catégories : Sorties physiques et Sorties hôtes. Choisissez une des catégories en cliquant sur le bouton Physique ou sur le bouton Hôte.

Affichage Sortie physique

Affichage Sortie hote

L'affichage Sortie hote montre tous les acheminements des insertions en plus des acheminements des sorties moniteur et du mixage principal. Cliquez sur la ligne de votrechioix pour creer ou couper une connexion.

L'écran Sortie physique affiche les sorties principales et monieur de la table de mixage et vous permet de les connecter aux sorties numériques ou analogiques « physiques ». Cliquez sur la boîte dans la zone de mixage ou de monieur pour créé (ou couper) une connexion.

L'écran Sortie hôte affiche les sorties principales et monitateur de la table de mixage et vous permet de les connecter aux canaux audio de l'ordinateur interne ou « hôtes ». Les acheminements des envois et des insertions sont également affichés, bien qu'il soit impossible de les modifier dans cet écran.

Reportez-vous à "Section d'insertion" pour des informations relatives à la connexion des insertions.

Effets et retours auxiliaires

La section qui se situe juste en dessous de l'écran TV permet d'attribuer les effets auxiliaires. Dans une console de mixage traditionnelle, les effets auxiliaires sont utilisés pour envoyer des parties du signal à des péripériques d'effet extérieurs, puis pour returner les signaux porteurs des effets dans le mixage à l'aide des retours d'effet. C'est ce qu'on appelle une déviation de chaine secondaire, car les signaux auxiliaires effectuent un détour par les effets avant d'être réassemblés dans le mixage principal.

Les effets de chaine secondaire, comme la réverbération, sont habituèlement des effets que vous souhaiteriez voir appliqués à plusieurs canaux. Les effets, comme EQ ou les compresseurs, ne sont habituèlement PAS utilisés comme des effets de chaine secondaire car ils peuvent cause des résultats inattendus lorsqu'ils sont renvoyés au bus principal.

Le paramètre Mixage avec/sans effets de l'effet doit être définir sur 100% lorsqu'el'effet est inséré comme effet de chaîne secondaire. Ceci est d'u au fait que la quantité de retard auxiliaire va contrôler le mixage avec/ sans effets.

Scheme de chaine secondaire
(Envois auxiliaires post-attenuateur)

Vous pouvez aussi utiliser les Envois auxiliaires comme deux bus de mixage supplémentaires. En réduisant la quantité des retours auxiliaires et en déplaçant une insertion d'envoi dans la chaine, vous pouvez envoyer le bus auxiliaire vers la sortie de votrechioix. Reportez-vous à "Section d'insertion" pour plus d'informations.

Les indicateurs de synchronisation/taux d'échantillonnage

Les Indicateurs de synchronisation/taux d'échantillonnage affichent le taux d'échantillonnage en cours de la session actuelle et indique s'il est interne ou subordonné à une source externe. Les DEL indiquent quel taux d'échantillonnage est actuellement appliqué. Si une source externe est utilisée, l'affichage Source montre « EXTERNAL »

En cas d'asservissement à une source principale externe, l'horloge peut dériver légèrement ou se modifier considérablement (c'est-à-dire : modification brusque du taux

d'échantillonnage ou déconnexion de la source physique principale). Le système PatchMix DSP tolère les dérivés légères pour les taux pris en charge de 44,1 k, 48 k, 96 k et 192 k, mais si le taux d'échantillonnage dérive hors de cette échelle, alors la DEL « VERROUILLE » s'eteint.

Si la source de l'horloge externe exécute une modification radicale du taux d'échantillonnage, basculant d'un taux bas de 44,1 k/48 k à un taux plus élevé de 96 k ou de 192k ou basculant de 96 k à 192 k, alors le matériel met automatiquement le son en sourdine (pour éviter les effets secondaires désagréables). En outre, une boîte de message s'affiche pour vous signaler que le taux d'échantillonnage a considérablement changé et qu'il faut creer ou charger une nouvelle session pour prendre en charge le nouveau taux d'échantillonnage. Si vous ignorez cet averissement et continuez à travailler avec la session existante et un taux d'échantillonnage externe incompatible, la session reste en sourdine et la DEL « VERROUILLE » s'éteint. Le système désactive automatiquement la sourdine dés que vous créez ou chargez une nouvelle session.

Section Sortie

Insertions principales

Les insertions principales vous permettent d'appliquer les effets au signal stéreo principal sortant de la table de mixage (à la fois principaux et moniteur). Vous souhaitez peut être appliquer un effet EQ ou le compresseur. Les insertions fonctionnent comme les autres emplacements d'effet ; il suffit juste de faire glisser et de déplacer les effets de la palette. Reportez-vous à Schéma de原則 de la table de mixage

Attenuateur de sortie principale

L'attenuateur de sortie principale contrôle le niveau de la sortie principale (et de la sortie Moniteur puisqu'elle est en aval de cette commande). La configuration normale de cette commande est Unité ou 0 dB, cependant la commande vous permet d'obtenir jusqu'à +12 dB de gain. Les niveaux de sortie élevés peuvent engendrer un écritage sur les amplificateurs extérieurs ou sur d'autres équipements.

Compteurs de niveau de sortie

Ce compteur de vumetre à barres stéreo reflète le niveau numérique à la sortie de la table de mixage. La barre rouge supérieure indique 0 dB ou un signal numérique d'échelle complet. Les crétes seMaintiennent un instant afin de permettre le contrôle des transitions brèves. Chaque barre = 1 dB.

Niveau de sortie Moniteur

Cette commande ajuste le niveau de sortie Moniteur. Gardez à l'esprit qu'en raison du positionnement du contrôle de niveau Moniteur après l'attenuateur de sortie principale, vous ne pourrez rien entendre à partir de vos contrôles si le niveau principal est réduit.

Commande de balance moniteur

Cette commande définit le volume relatif des sorties moniteur stéreo et fonctionne comme la commande de balance de votre chaine stéreo. Cette commande est avant tout utilisée pour équilibrer le volume de chacun de vos haut-parleurs, si vous ne vous trouvez pas exactement au centre de la zone de portée des deux haut-parleurs.

Mise en sourdine de la sortie Moniteur

Ce bouton coupe totallyment la sortie Moniteur et permet de couper facilement tout son, sans avoir a re-ajuster le niveau Moniteur ultérieurement Lorsque le téléphone sonne, activez simplement la sourdine du moniteur pour couper le son.

5 - Effets

Présentation

PatchMix DSP est fourni avec une multitude de fabuleux effets DSP principaux tels que les effets Compressor (compresseur), Delay (retard), Chorus, Flanger (bord) et Reverb (réverbération). Chaque effet 32 bits comprend plusieurs paramètres pouvant être modifiés, ainsi que des préseLECTIONs par défaut. Vous pouvez également créé et enregistrer autant de préseLECTIONs d'effets personnelles que vous le souhaitez.

Comme les effets sont mis en œuvre dans le matériel, ils ne charge d'aucune manière cette ordinateur hôte. Ceci vous permet d'utiliser vos cycles d'unité centrale importants pour d'autres modules externes de logiciels ou d'applications.

Le nombre d'effets que vous pouvez utiliser simultanément est limité. Lorsque vous épuisez les ressources PatchMix DSP, certains effets apparaîtront en « grisé » et ne pourront pas être ajoutés à la table de mixage. Les effets complexes, tels que Reverb, utilisent plus de ressources DSP qu'un EQ à une bande par exemple. Si vous continuez à ajouter des effets, toutes les ressources DSP finiront par être épuisées.

Palette des effets

Cliquez sur le bouton FX dans la barre d'outils pour faire apparaitre la palette des effets. La palette des effets comprend des dossiers contenant diverses catégories de préseLECTIONs d'effets. Elle comprend également un dossier nommé « Effets principaux » qui représentent les algorithmes d'effets bruts et qui ne peuvent pas être effacés. Toutes les préselections d'effets sont basées sur les préselections principales, avec différents paramètres de contrôle.

PatchMix DSP you permit d'enregistrer des combinaisons d'effets dans une seule préselection. Si vous selectionnez « Effet multiple», tous les effets et leurs paramétres exacts sont restaurés. Des examples d'effets multiples sont proposés dans les dossiers « Multiples »

Icône Nouveau dossier

Catégories d'effets

Effets principaux

Effects multiples

Distorsion Lo-fi

Batterie & percussions

Environnement

Equalisation

Guitare

Morpheur

Effets multiples

Réverbération

Synthétiseurs & accords

Vocal

L'enregistrement d'une session « défragmentne » les ressources effets/DSP. Si vous avez utilisé l'ensemble des effets et que vous avez besoin d'effets supplémentaires, essayez d'enregistrer la session.

Pour Sélectionner un effet

1. Cliquez sur le bouton FX pour faire apparaitre la palette des effets. La palette des effets comprend de nombreux dossiers contenant des présélections d'effets. Cliquez sur un dossier pour l'ouvrir.
2. Cliquez avec le bouton gauche de la souris sur l'effet à utiliser pour le sélectionner, puis, tout en maintainant le bouton enforcé, faites glisser l'effet vers l'emplacement souhaité sur l'écran de la table de mixage PatchMix DSP et relâchéz le bouton de la souris. Les effets multiples contiennent différents effets accampçés des réglages de leurs paramètres.
3. Si vous voulez modifier l'ordre des effets, il vous suffit de cliquer sur l'effet avec le bouton gauche de la souris et de le faire glisser vers l'emplacement souhaité. Faites glisser l'effet vers la zone au-dessus ou en dessous de la destination finale, puis relâchéz le bouton de la souris pour déplacer l'effet.

L'ordre des effets d'une chaîne peut influer considérablement sur le son.

Cette icône apparaîtra lorsque vous faites glisser un effet vers un nouvel emplacement.

Pour modifier un effet

1. Cliquez sur l'emplacement d'insertion contenant l'effet à modifier. Les contrôles de l'effet apparaissent sur l'écran TV.
2. Modifiez les paramètres de l'effet.

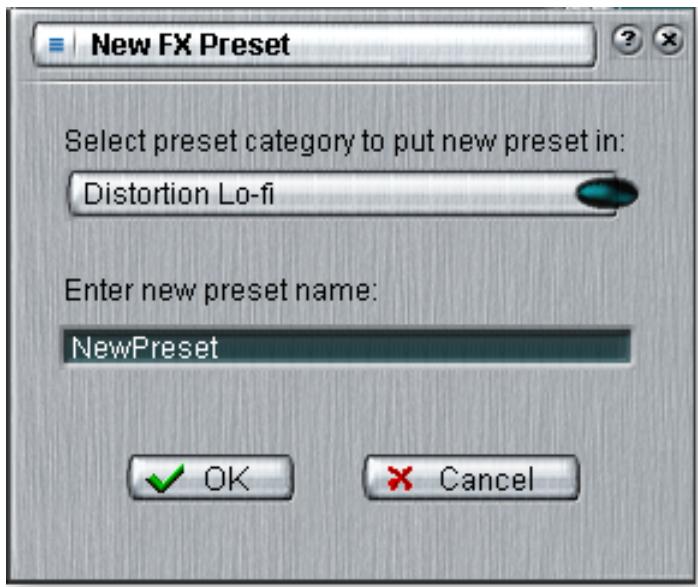

Pour enregistrer un seul effet dans la palette des effets

1. Vérifiez qu'un seul effet estprésent dans la bande d'insertion. Si plusieurs effets s'y trouvent, tous les effets seront enregistrés en tant qu'effet multiple. Reportez-vous à la section « Effets multiples » ci-après.
2. Reglez les paramètres d'effets tel que vous le souhaitez, y compris le mixage avec/ sans effets.
3. Cliquez avec le bouton droit de la souris sur l'effet dans l'emplacement d'insertion pour faire apparaitre une liste contextuelle. Cliquez avec le bouton gauche de la souris sur Creation d'une priselection FX. La boîte de dialogue suivante apparait.

Les préseLECTIONs d'effets peuvent être stockées dans la palette des effets ou dans la barre de préseLECTION située en dessous de l'écran TV des effets. Reportez-vous à la section "Section Préselection utiliser".

1. Sélectionnez un dossier de catégorie où votre nouvelle préselection sera place, saisissez le nouveau nom de préselection, puis cliquez sur OK. Voitre préselection est désormais enregistrée.
2. Notez que vous nouvelle préselection a été ajoutée à la palette des effets.

Effects multiples

Plusieurs effets peuvent être enregistrés dans une seule entité appelée effet multiple. Lorsqu'un effet multiple est selectionné et déplace vers un emplacement d'insertion, tous les effets dotés de paramètres de contrôle sont copés dans une seule entité. Une fois déplacés vers un emplacement d'insertion, les effets multiples peuvent être traités comme des effets individuels.

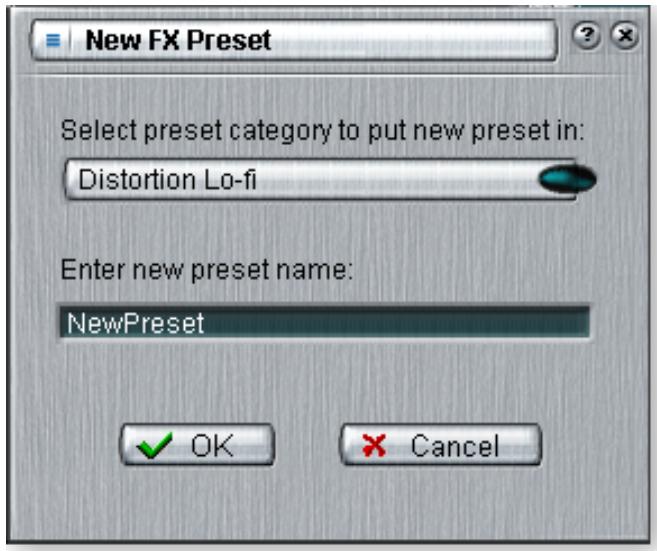

Pour enregistrer les paramètres des effets multiples

1. Sélectionnez un ou plusieurs effets et déplacez-les vers un emplacement d'insertion dans la table de mixage.
2. Reglez les paramètres d'effets tel que vous le souhaitez, y compris les paramètres de mixage avec/sans effets.
3. Cliquez avec le bouton droit pour faire apparaitre la liste des options.
4. Sélectionnez « Création d'une préselection FX ». La boîte de dialogue Nouvelle préselection FX apparait.
5. Sélectionnez un dossier de catégorie où votre préselection sera placée, puis entrez un nouveau nom de préselection pour votre effet multiple.

1. Sélectionnez un dossier où vous nouvelle préselection sera place, saisissez un nouveau nom de préselection, puis cliquez sur OK.您的 préselection est désormais enregistrée.

Creation, changement de nom & suppression de dossiers

Plusieurs utilisaires vous aident à organiser vos présections d'effets.

Pour creer une nouvelle categorie de preselection

Voussouvez creer vos propres dossiers de categorie pour vous aider a organiser vos preselections d'effets.

1. Cliquez sur l'icone Nouveau dossier située dans la partie supérieure de la palette des effets. Une boîte de dialogue apparait vous demandant d'entrée le nom de la nouvelle catégorie.
2. Saisissez un nom pour votre nouveau dossier.
3. Cliquez sur OK pour creer un nouveau dossier ou sur Annuler pour annuler l'opération.

Pour supprimer une catégorie FX

1. Cliquez avec le bouton droit sur le dossier de catégorie à supprimer. La boîte de dialogue qui apparait vous avertit que cette action va supprimer toutes les présections du dossier.
2. Cliquez sur OK pour supprimer le dossier ou sur Annuler pour annuler l'opération.

Pour renommer une catégorie FX

1. Cliquez avec le bouton croit sur le dossier de catégorie à renommer. Une boîte de dialogue apparait vous demandant d'entrée le nouveau nom de la catégorie.
2. Cliquez sur OK pour renommer le dossier ou sur Annuler pour annuler l'opération.

Effets principaux et présélections d'effets

Les effets principaux ne peuvent être ni supprimés, ni copés. Les préseLECTIONs d'effets (stockées dans le dossier « PréseLECTIONs d'effets ») peuvent être copies, envoyées par courrierlectronique ou partagées tout comme n'imprime quel autre fichier informatique. Astuce : Utilisez « NotePad » ou un autre traitement de texte pour ouvrir la préselection et afficher son nom et ses paramètres.

Ecran de modification FX

Cliquez sur Insertion FX pour afficher les paramètres de l'effet sélectionné. Si aucun effet d'insertion n'est sélectionné, l'affichage FX indiquera « Aucune insertion »

La plupart des effets disposent d'un paramètre de mixage avec/sans effets pour contrôler le rapport du signal avec effets sur le signal sans effets. Le paramètre avec/sans effets est stocké avec la préselection FX. Les paramètres d'effets varient en fonction du type d'effect. En général, si un effet est place dans un envoi auxiliaire, le mixage avec/sans effets de l'effect doit être définisi sur 100% avec effets puisque le niveau de l'envoi auxiliaire contrôle la quantité d'effets appliquée.

La section Présélection utilisateur est située dans la partie inférieure de l'écran de modification FX. Les présélections utilisateurs sont des variations de l'effecteur principal que vous pouvez modifier, supprimer, renomer ou écraser tel que vous le souhaitez.

Remarque:Placez

les effets dans un

emplacement d'insertion avant de les programmes.

Pour ignorer une insertion :

Vous peuvent ignore les insertions pour écouter le résultat sonore temporairement sans l'effet ou sans l'insertion. Vous pouvez également utiliser la fonction Ignorer pour désactiver un envoi d'insertion.

Méthode 1

1. Cliquez sur l'effet (dans la section Insertion) et selectionné FX sur l'affichage TV.
2. Cliquez sur le bouton Ignorer sur l'affichage TV.

Méthode 2

1. Cliquez avec le bouton droit de la souris sur l'effect à ignorer (dans la section Insertion). Une boîte de dialogue apparait.
2. Sélectionnez « Ignorer insertion » dans la liste d'options. Un petit point rouge apparait à droite de l'effet ou de l'envoi, indiquant que cette insertion a été ignorée.

Pour écouter en solo une insertion :

Les insertions peuvent également être écoutees en solo. La fonction Solo ignore toutes les autres insertions de la bande et vous permet de n'écouter que l'effet en solo. Cette fonction est très utile lors du réglage des paramètres d'effets.

Méthode 1

1. Cliquez sur l'effet (dans la section Insertion) et selectionné FX sur l'affichage TV.
2. Cliquez sur le bouton Solo sur l'affichage TV.

Méthode 2

1. Cliquez avec le bouton droit de la souris sur l'effet à écouter en solo (dans la section Insertion). Une boîte de dialogue apparait.
2. Sélectionnez « Ecouter insertion en solo» dans la liste des options. Un petit point vert apparait à droite de l'effet ou de l'envoi, indiquant que cette insertion est en mode solo. Les points rouges apparaissant dans les autres insertions de la bande indiquent que celles-ci sont ignorées.

Section Préselection utilisateur

Chaque effet principal dispose d'un ensemble de préseLECTIONs utilisateur, que vous pouvez utiliser pour stocker vos régages préféres des paramètres d'effets. Un large éventail de préseLECTIONs utilisateur vous est proposé pour vous guider. Vous pouvez avoir accès aux préselections utilisateur à partir de la barre située dans la partie inférieure de l'écran TV. Le menu Modification des préselections utilisateur vous permet de selectionner des préselections stockées, de créé de nouvelles préselections, de renomer ou de supprimer des préselections existantes ou encore de les écraser par vos paramètres modifiés. Les préselections utilisateur restent comprises dans l'application de mixage celle que soit la session ouverte.

Pour copier ou partager des présélections utiliser, vous doivent les enregistrer en tant qu'effets de la palette FX.

Pour selectionner une présélection utilisateur

1. Sélectionnez l'affichage FX sur l'écran TV.

2. Sélectionnez l'effet d'insertion souhaité, en le mettant en surbrillance. Les paramètres de l'effet apparaissent sur l'écran TV.

3. Cliquez sur l'icone sur le menu de préselection. Une liste déroulante de présections apparait.

4. Sélectionnez une préselection dans la liste.

Pour creer une nouvelle preselection utiliseur

1. Sélectionnez l'affichage FX sur l'écran TV.
2. Sélectionnez l'effet d'insertion souhaité, en le mettant en surbrillance. Les paramètres de l'effet apparaissent sur l'écran TV.
3. Cliquez sur le bouton Modifier. Un menu apparait.
4. Sélectionnez Nouveau. Une boîte de dialogue apparait vous demandant d'entrée le nom de la nouvelle préselection.
5. Nommez la préselection puis cliquez sur OK. Vote nouvelle préselection est désormais enregistrée.

Pour supprimer une préselection utilisateur

1. Sélectionnez la préselection utiliser à supprimer dans le menu de préselection utilisé.
2. Cliquez sur le bouton Modifier. Un menu apparait.
3. Sélectionnez Supprimer. Une boîte de dialogue apparait vous demandant de confirmer votre action.
4. Cliquez sur OK pour supprimer la préselection ou sur Non ou Annuler pour annuler l'opération.

Pour renommer une préselection utilisateur

1. Sélectionnez la préselection utiliser à renomer dans le menu de préselection utilisé.
2. Cliquez sur le bouton Modifier. Un menu apparait.
3. Sélectionnez Renommer. Une boîte de dialogue apparait vous demandant de renomer la préselection.
4. Saisissez le nouveau nom de la préselection, puis cliquez sur OK pour denomner la préselection ou sur Annuler pour annuler l'opération.

Pour écraser ou pour enregistrer une préselection utilisateur

Cette opération vous permet d'écraser une préselection existante par une nouvelle version.

1. Sélectionnez la préselection utilisé à modifier dans le menu de préselection utilisé et apportez les modifications souhaitées.
2. Cliquez sur le bouton Modifier. Un menu apparait.
3. Sélectionnez Ecraser/Enregistrer. La préselection courante sera écrasée par les nouveaux paramètres.

Description des effets principaux

Equaliser paramétrique à une bande

Cet équaliser paramétrique à une seule bande est utile pour amplifier ou atténuer une gamme unique de fréquences. Par exemple, si vous souhaitez juste éclaircir d'un octet la voix maitresse, c'est cet EQ qu'il vous faut. Il offre une amplification ou une atténuation jusqu'à ±15 dB.

Paramètre	Description
Gain	Règle le niveau d'atténuation (-) ou d'amplification (+) de la bande de fréquence sélectionnée.
Fréquence centrale	Règle la gamme de fréquences à atténuer ou à amplifier avec le contrôle du gain.
Largeur de bande	Règle la largeur de la gamme de fréquences pour la bande de fréquence centrale qui sera attenuée ou amplifiée par le contrôle du gain.

EQ de pente (Shelf) à une bande

Cet équaliser de type « shelving » à une seule bande est utile pour amplifier ou atténuer une gamme unique de fréquences encke ou audela du spectre. Par exemple, pour une amplification légère des basses, il est inutile d'utiliser un EQ à trois bandes. Il suffit de désir une pente (Shelf) faible, puis de régler le gain et la féquence. Cet EQ offre une amplification ou une atténuation jusqu'à ±15 dB.

Paramètre	Description
Type de pente (Shelf)	Vous permit de sélectionner un EQ à pente faible ou élevé.
Gain	Règle le niveau d'atténuation (-) ou d'amplification (+) de la pente.
Fréquence d'angle	Règle la fréquence à laquelle le signal commence à être attenué ou amplifié par le contrôle du gain.

EO à trois bandes

Cet équaliser versatile fournit deux filtres de type « shelving » au-delà et en %-de la gamme de fréquences ainsi qu'une bande paramétrique compte au centre. Une amplification ou une atténuation jusqu'à ±24 dB est fournie pour chaque bande.

Remarque : Le contrôle du mixage avec/sans effets sur un équaliser doit normalement être définir sur 100 % avec effets pour éviter tout résultat inattendu.

Réglage d'un EO paramétrique

1. Augmentez le gain de la bande sur laquelle vous travailliez. Ceci vous permet d'entendre plus facilement l'effet du filtré.
2. Réduisez la largeur de bande si vous travailliez sur une demi-bande.
3. Reglez à partir la fréquence centrale sur « entrée zéro » pour les fréquences à amplifier ou à atténuer.
4. Réduisez le gain ou réglez-le en négatif pour atténuer les fréquences.
5. Agrandissez la largeur de bande pour creer un son plus naturel.
6. Peaufinez les réglages au besoin.

Paramètre	Description
Gain de pente (Shelf) élevé	Règle le niveau d'atténuation (-) ou d'amplification (+) de la pente haute fréquence.
Fréq. d'angle élevé	Règle la fréquence à laquelle le signal commence à être attenué ou amplifié par un contrôle de gain élevé.
Gain moyen	Règle le niveau d'atténuation (-) ou d'amplification (+) de la bande de fréquence moyenne.
Fréq. centrale moyenne	Règle la gamme de fréquences à atténuer ou à amplifier avec un contrôle de gain moyen.
Largeur de bande moyenne	Règle la largeur de la gamme de fréquences pour la bande de fréquence centrale moyenne qui sera attenuée ou amplifiée par un contrôle de gain moyen.
Gain de pente (Shelf) faible	Règle le niveau d'atténuation (-) ou d'amplification (+) de la pente bassse fréquence.
Fréq. d'angle faible	Règle la fréquence à laquelle le signal commence à être attenué ou amplifié par un contrôle de gain faible.

EQ à quatre bandes

Cet équaliser à quatre bandes fournit deux filtres de type « shelving » au-delà et en décembre de la gamme de fréquences ainsi que deux bandes paramétriques complètes au centre. Une amplification ou une atténuation jusqu'à ±24 dB est fournie pour chaque bande.

Remarque : Le contrôle du mixage avec/sans effets sur un équaliser doit normalement être définis sur 100 % avec effets pour éviter tout résultat inattendu. Pour plus d'informations, reportez-vous à la section “Réglage d'un EQ paramétrique".

Paramètre	Description
Gain de pente (Shelf) élevé	Règle le niveau d'atténuation (-) ou d'amplification (+) de la pente haute fréquence.
Fréq. d'angle élevé	Règle la fréquence à laquelle le signal commence à être attenué ou amplifié par un contrôle de gain élevé.
Gain moyen 2	Règle le niveau d'atténuation (-) ou d'amplification (+) de la bande de fréquence moyenne 2.
Fréq. centrale moyenne 2	Règle la gamme de fréquences à atténuer ou à amplifier avec un contrôle de gain moyen 2.
Largeur de bande moyenne 2	Règle la largeur de la gamme de fréquences pour la bande de fréquence centrale moyenne 2 qui sera attenuée ou amplifiée par le contrôle de gain moyen 2.
Gain moyen 1	Règle le niveau d'atténuation (-) ou d'amplification (+) de la bande de fréquence moyenne 1.
Fréq. centrale moyenne 1	Règle la gamme de fréquences à atténuer ou à amplifier avec un contrôle de gain moyen 1.
Largeur de bande moyenne 1	Règle la largeur de la gamme de fréquences pour la bande de fréquence centrale moyenne 1 qui sera attenuée ou amplifiée par le contrôle de gain moyen 1.
Gain de pente (Shelf) faible	Règle le niveau d'atténuation (-) ou d'amplification (+) de la pente BASSE fréquence.
Fréq. d'angle faible	Règle la fréquence à laquelle le signal commence à être attenué ou amplifié par un contrôle de gain faible.

Wah automatique

Cet effet produit le son de la pédale wah-wah d'une guitare. Le balayage du filtré « Wah » est déclenché automatiquement à partir de l'enveloppe d'amplitude du son d'entrée. L'effect de wah automatique s'associe parfaitement auxsons percutants tels que guitare ou basse.

Le wah automatique est un filtré de bande passante dont la fréquence peut être balayée vers le haut ou vers le bas par un suiveur d'enveloppe, qui extrait le contour du volume du signal d'entrée. Le paramètre Sensibilité de l'enveloppe vous permet de régler correctement le suiveur d'enveloppe afin de receiveoir une grande variété de signaux d'entrée. Cette « enveloppe » ou ce contour de volume contrôle la fréquence du filtré de bande passante afin qu'elle soit balayée vers le haut ou vers le bas avec chaque nouvelle note. La commande Attaque contrôle le niveau du balayage note-on. Lorsque le son d'entrée s'attenue, le filtré balaie à nouveau selon un taux déterminé par le paramètre de relâchement.

La direction du wah permet un balayage du filtre vers le haut ou vers le bas de la fréquence. Utilisez un paramètre de fréquence centrale plus élevé lorsque le wah se dirige vers le bas.

Paramètre	Description
Direction du wah	Vous permet de balayer le wah vers le haut ou vers le bas.
Sensibilité de l'env.	Contrôle la précision avec laquelle le balayage wah suit le signal d'entrée.
Temps d'attaque de l'env.	Règle le taux de départ du balayage « wah » .
Temps de relâchement de l'env.	Règle le taux de fin ou de reliâchement du balayage « wah » .
Gamage de balayage	Contrôle le niveau de balayage du « wah »
Fréquence centrale	Définit la fréquence du filtre de la bande passante initiale.
Largeur de bande	Définit la largeur du filtre de la bande passante.

Chorus

Un retard audio de l'ordre de 15-20 milliseconds est trop court pour être un écho, mais est très bien perché par l'oreille comme un son distinct. Si la durée du retard est modifiée dans cette gamme, un effet appelé chorus est créé, ce qui donne l'illusion de sources sonores multiples. Un léger retour sert à accroître l'effet. Une vitesse de LFO très lente est généralementCOMMUE pour obtaining un effet réaliste, mais une vitesse plus rapide peut également être utile avec une profondeur LFO minimale (.2). Comme il s'agit d'un chorus stéreo, est inclus un paramètre de phase LFO qui peut être utilisé pour élargir l'image stéreo.

Paramètre Description

Retard	Définit la durée du retard de 0 à 20 millisecond.
Retour	Définit le volume du signal retardé qui circulera à nouveau via la ligne de retard.
Vitesse du LFO	Définit la fréquence de l'oscillateur basse fréquence.
Profondeur du LFO	Définit l'influence du LFO sur la durée du retard. Augmente l'animation et la quantité d'effet chorus.
Forme d'onde du LFO	Peut être une onde sinusoidale ou triangulaire.

Phase G/D du Contrôle la largeur stéreo en réglant la différence de phase de la LFO forme d'onde LFO entre les canaux gauche et droit.

Compresseur (Compressor)

Selon sa forme la plus simple, un compresseur audio est juste un contrôle de gain automatique. Lorsque le volume est trop fort, le compresseur le réduit automatiquement. Les compresseurs sont utiles pour les applications musicales car ils permettent d'enregistrer un signal « plus chaud » sans surcharger le péripérisque d'enregistrement.

Alors que le compresseur réduit le gain du signal, vous nevez vous demander comment il peut NDRE le niveau du signal plus élevé. Un contrôle de gain postérieur vous permet d'amplifier le gain de sortie du compresseur afin de maquiller la réduction du gain. Le niveau général est plus élevé et n'est réduit que lorsque le niveau du signal est trop intense. Ce niveau,appelez seuil,est le contrôle le plus important sur le compresseur.

Contrôles de base

Les trois principaux contrôle d'un comprésseur sont le contrôle du rapport, le contrôle du seuil et le contrôle du gain.

Si le signal est inférieur au seuil,aucun traitement ne sera effectué.Les signaux supérieurs au seuil se verront appliquer une réduction de gain telle que définie par le contrôle du rapport. Ce contrôle essentiel vous permet d'effectuer des réglages dans la gamme des amplitudes à contrôle.Par exemple,si vous essayez de ne réduire que les crétes les plus élevées,définissez le seuil de manière à ce que le compteur de réduction de gain n'affiche que la compression pendant ces crétes.L'une des erreurs les plus graves lors del'utilisation d'un compresseur est de définir un seuil trop bas.Ceci ajoute du bruit alors que le compresseur réduira toujours le volume.

Le contrôle du rapport déterminé l'influence du compresseur sur le signal. Plus le rapport est élevé, plus la réduction appliquée sera importante. Si le rapport est assez élevé (supérieur à 10:1), le compresseur empêchera efficacement le signal d'être plus puissant. Dans ce cas, le compresseur agit comme un limiteur, fixant une limite supérieure sur le niveau du signal. Les rapports allant de 2:1 à 6:1 sont généralement soumis à la compression alors que les rapports supérieurs à 10:1 sont soumis à la limitation.

Le contrôle de gain postérieur amplifie le signal compré pour le rétablit dans le volume. Si vous n'augmentez pas le gain, le signal compré sera beaucoup plus faible dans le volume.

Deux autres contrôle importants sont l'attaque et le relâchement. L'attaque contrôle la vitesse à laquelle le gain est réduit lorsque le signal dépasse le seuil. Le relâchement contrôle la vitesse à laquelle le gain retrouve un réglage normal lorsque le signal est de nouveau inférieur au seuil. Un réglage de l'attaque d'environ 10 milliseconds retardera le début de la compression pendant un laps de temps assez long pour préserver les transitions d'attaque de la guitare, des basses ou des percussions tout en permettant la compression de la phase de maintain sonore. Des temps de relâchement plus longs sont généralement utilisés pour réduire l'effet appelé effet de « pompage » lorsque le compresseur est activé ou désactivé. Cependant, n'augmentez pas trop le temps de relâchement ou le compresseur ne disposera pas du temps nécessaire à la recupération avant le prochain son parasite. Les contrôle d'attaque et de relâchement sont généralement utilisés pour adoucir l'action du compresseur, mais ils peuvent également être utilisés pour creator des effets spéciaux.

Le paramètre de pré-retard permet au détecteur de niveau de « se projeter dans le futur » jusqu'à 4 milliseconds afin d'anticiper les créées à venir au sein du signal. L'insertion de retard dans le chemin du signal permet de réaliser cette action. Cette technique d'anticipation permet d'utiliser des temps d'attaque plus lents entraitant toutes les créées de signal. Ce paramètre est particulièrement efficace sur la batterie et les percussions.

Le compteur d'entrée vous permet de surveiller la puissance de votre signal d'entrée. Vous pouvez toujours essayer d'amplifier le signal avant le compresseur si vous le pouvez.

Le compteur de compression indique le niveau de la réduction de gain appliquée.
Comme ce compteur indique le niveau de réduction du gain, il varie de droite à gauche, et non de gauche à droite comme un compteur ordinaire.

Paramètre	Description
Seuil	Le seul définit le niveau du signal d'entrée au-dessus duquel la compression de plage dynamique a lieu. Tout volume dépassant le seul sera réduit.
Rapport	Définit le rapport niveau du signal d'entrée sur niveau du signal de sortie ou le niveau de compression appliqué.
Gain postérieur	Amplifie le signal comprimé pour augmenter le volume.
Temps d'attaque	Contrôle la vitesse à laquelle le gain est réduit lorsque le signal dépasse le seul.
Temps de relâchement	Contrôle la vitesse à laquelle le gain retrouve un réglage normal lorsque le signal est de nouveau inférieur au seul.
Pré-retard	Permet d'utiliser des temps d'attaque plus lents entraitant toutes les créées de signal.

Compteur d'entrée

Permet de surveiller la puissance du signal d'entrée.

Compteur de réduction de gain

Indique le niveau de la réduction de gain appliquée.

Distorsion

La plupart des processeurs audio ont pour but de fournir une distorsion faible, mais pas celui-ci! L'unique mission de cet effet est l'ajout de distorsion, et ceci en grande quantité. Cet effet propose un style « fuzz box » (boîte de distorsion), écrêtant la distorsion particulièrement efficace sur la guitare, les basses, les argues, les pianos électriques, etc.

Le signal d'entrée traverse tout d'abord un contrôle passée-bas. La fréquence de coupure de contrôle passée-bas vous permet de contrôler le nombre de nouvelles harmoniques qui seront générées par l'élement de distorsion. L'élement de distorsion dispose d'un contrôle de contour qui vérifie le niveau de distorsion ajouté. Un contrôle de bande passante suit le générateur de distorsion. Le contrôle du centre de l'équaliser vous permet de selectionner une bande de fréquences particulière à livrer à la sortie. La bande passante de l'équaliser contrôle la largeur de la bande de fréquence centrale. Au final, un contrôle de gain vous permet de maquiller toute perte de gain à l'aide de l'effet.

Utilisez le contrôle du mixage avec/sans effets associé au contrôle de contour pour réduire le niveau de distorsion, ou dans un moment de folie, réglez le tout sur 11 !

Paramètre	Description
Coupure LP pré équaliser	Contrôle le niveau de l'audio haute fréquence admis à la distorsion.
Contour	Définit le niveau de distorsion et les nouvelles harmoniques générés.
Gain	Définit le volume de sortie de l'effet.
Fréq. centrale post équaliser	Définit la fréquence du filtre de la bande passante de sortie.

Largeur de bande post- Définit la largeur du filtré de la bande passante de sortie. équaliseur

Bord

Un bord est une ligne de retard très courte dont la sortie est remixée avec le son d'origine. Le mixage du signal de retard et du signal d'origine produit de multiples éliminations de fréquence appelées « filtré en peigne ». Comme il s'agit d'un type de filtré, c'est avec dessons riches en harmoniques qu'il fonctionne le mieux.

Un oscillateur BASSE FREquence est inclus pour modifier lentement la durée du retard.

Ceci cree un effet de balayage riche lorsque les encoches varient dans la gamme de fréquences. La quantité de retard approfondit les encoches, intensifiant l'effet. Vous pouvez inverser le signal de retard enCHOISANT une valeur de retard négative.

L'inversion du signal de return cree des cretes dans le filtre a encoche et approfondit l'effet.

Paramètre	Description
Retard	Définit le retard initial du bord de 0 à 4 mS par incréments de 1/100ème de millisecond. Ce paramètre vous permet de « symponiser » le bord sur une gamme de fréquences spécifique.
Retour	Contrôle le niveau du signal redirigé via la ligne de retard et augmente la résonance. Des valeurs négatives peuvent produit des effets de bord importants avec certains signaux.
Vitesse du LFO	Définit la fréquence de l'oscillateur basse fréquence.
Profondeur du LFO	Définit l'influence du LFO sur la durée du retard. Augmente l'animation et le niveau d'effet de bord.
Forme d'onde du LFO	Peut être une onde sinusoidale ou triangulaire.
Phase G/D du LFO	Contrôle la largeur stéro en réglect la différence de phase entre les balayages gauche et droit.

Décaleur de fréquence

Cet effet peu ordinaire est parfois appelé « décalage de spectre » ou « modulation de bande latérale unique ». Le décalage de féquence affecte un nombre fixe en Hz à chaque harmonique du signal. Les harmoniques perdent alors leur relation normale. Par contraste, le décaleur de féquence le plus courant préserve les relations harmoniques du signal. Il est donc plus adapté à la création d'harmonies « musicales »

Cela ne peut pas dire que le décaleur de fréquence ne peut pas être utilisé en musique. De courts intervalles de décalage de fréquence (1 Hz au maximum) peuvent produit un merveilleux effet riche de chorus ou de mise en phase. Pour des effets de décalage de fréquence étranges, il vous suffit de cliquer sur le curseur de fréquence. Les fréquences peuvent être décalées vers le haut ou vers le bas en fonction d'une valeur spécifique comprise entre .1 Hz et 24 kHz. Vous pouvez également décaler vers le haut d'un côté et décaler vers le bas de l'autre côté.

Vous pouvez
eigement saisir les
frequences exactes pour
une resolution de 1/10
Hz.

Comparaison entre le décalage de hauteur et le décalage de fréquence

Harmonique	Originale (Hz)	Hauteur décalée (100 Hz)	Fréquence décalée (100 Hz)
1	200	300	300
2	400	600	500
3	600	900	700
4	800	1200	900
5	1000	1500	1100
6	1200	1800	1300
7	1400	2100	1500
8	1600	2400	1700

Paramètre Description

Fréquence	Définit le nombre de Hz ajouté ou sousstrait pour chaque harmonique du signal.
Direction gauche	Définit le décalage de hauteur vers le haut ou vers le bas pour le canal gauche.
Direction droite	Définit le décalage de hauteur vers le haut ou vers le bas pour le canal droit.

Amplificateur de mise à niveau

Les premiers compresseurs développés dans les années 1950 étaient basés sur des cellules de gain optique à action lente capables de contrôle le niveau du signal d'une manière musicale extrémement subtile. Cet effet est une création numérique des amplificateurs de mise à niveau d'hier.

L'amplificateur de mise à niveau utilise un « retard d'anticipation » important pour appliquer une faible réduction de gain. A cause de ce retard, l'amplificateur de mise à niveau ne convient pas aux applications qui nécessitent une surveillance du signal en temps réel. Ce compresseur deux et régulier est adapté aux situations dans lesquelles le retard ne pose aucun problème, par exemple lors du contrôle d'un mixage ou de la compression d'un matériel stéreo préenregistré.

Le gain postérieur est le seul contrôle present sur l'amplificateur de mise à niveau. Ce contrôle est utilisé pour maquiller la perte du volume par la compression. Le taux de compression est fixé à environ 2.5:1. Si une créée importante est détectée, l'effect augmentera automatiquement le taux de compression pour garder la sortie audio sous contrôle.

Le compteur de réduction de gain indique le niveau de réduction de gain appliqué.
Comme ce compteur indique le niveau de réduction du gain, il varie de droite à gauche, et non de gauche à droite comme la plupart des compteurs ordinaires.

Gain postérieur

Amplifie le signal comprimé pour augmenter le volume.

Délai mono 100

Le délambda mono 100 est une ligne de retard monophonique complenant un retard maximal de 100 milliseconds. Utilie pour les effets de slapback, doublage et stutter lorsqu'un retard stéreo n'est ni souhaïte ni nécessaire. Les signaux stéreo sont additionnés avant d'entrée dans le délambda mono. Des temps de retard très courts associés à une quantité de回头 élevée peuvent aussi être utilisés pour creator des effets de sons de voix de robot monotones.-{}-

Parametre
Description

Durée de retard	Définit la durée du retard de 0 à 100 millisecond.
Retour	Définit le volume du signal retardé qui circulera à nouveau via la ligne de retard.
Affaiblissement haute fréquences	Modéré les fréquences élevées dans le chemin de retard.

Délai mono 3000

Une ligne de retard copie l'audio entrant, le conserve en mémoire, puis le joue à nouveau à la fin d'une période prédéterminée. De longs retards produit des échos, des retards courts peuvent être utilisés pour des effets de doublage ou de slapback. Des retards très courts peuvent être utilisés pour produit des effets de bord de résonance ou de filtré en peigne (utiliséz le退还). Les signaux stéreo sont additionnels avant d'entrée dans le décai mono.

Un chemin de return doit également être envoyé à l'audio retardé via la ligne de retard. Lors de la création des effets d'écho, le return contrôle le nombre d'échos qui seront produits.

Un filtr d'affaiblissement hautes fréquences situé sur le chemin de return réduit une partie de l'énergie hautes fréquences chaque fois que le son traverse la ligne de retard. Cette opération, qui simule l'absorption naturelle des fréquences élevées d'une piece, peut également être utilisé pour simuler des unités d'echo à bande.

Le mixage avec/sans effets contrôle la puissance des échos par rapport au signal d'origine.

Paramètre	Description
Durée de retard	Définit la durée du retard de 0 à 3 000 ms (3 secondes).
Retour	Définit le volume du signal retardé qui circulera à nouveau via la ligne de retard.
Affaiblissement haute fréquences	Modéré les fréquences élevées dans le chemin de retard.

Décalage de phase

Un décaleur de phase produit un nombre fixe de créées et d'encoches dans le spectre audio qui peuvent être balayées vers le haut et vers le bas de la féquence grâce à un oscillateur BASSE FRÉquence (LFO). Ceci créé un son aérien et tourbillonnant aux sources audio riches et harmonieuses, d'un type de décalage de hauteur avec des sons plus simples. Le décaleur de phase a été inventé dans les années 1970 et le son caractéristique de cet apparil évoque lesémotions de cette ére musicale.

En réglant la profondeur du LFO sur zéro et en activant le centre du LFO, un filtré multi-encoches fixe est créé.

Paramètre	Description
Centre du LFO	Définit le décalage initial du LFO et modifie la position des créées et encoches.
Retour	Augmente la profondeur des encoches et la hauteur des créées.
Vitesse du LFO	Contrôle le taux de balayage de l'oscillateur basse fréquence.
Profondeur du LFO	Contrôle la proportion de la fréquence centrale balayée par le LFO.
Forme d'onde	Sélectionne une onde sinusoidale ou triangulaire pour le LFO
Phase G/D du LFO	Contrôle la largeur stéreo en réglant la différence de phase entre les balayages gauche et droit.

Rotation

Il s'agit d'une simulation de la rotation d'un haut-parleur utilisée sur les orgues. La rotation de haut-parleur a été inventée pour donner aux tons des orgues statiques une animation de type orgues à tuyaux, mais ce son particulier est devenu une légende à part entière. La rotation d'un son dans une piece cree un décalage de hauteur doppler, ainsi que de nombreux autres effets acoustiques complexes et agreables.

La rotation incorpore une accelération et un ralentissement lorsque vous basculez entre les deux vitesses.

Paramètre	Description
Vitesse	Bascule entre les vittesses de rotor rapide ou lente avec une accélération et un ralentissement lorsque la vitesse est modifiée.

Simulateur de haut-parleur

Le simulator de haut-parleur donne des réponses réalisistes d'un haut-parleur de guitare et s'utilise avec une guitare, uneasse ou un synthétiseur. Douze caissons de hautparleur courants d'amplificateur pour guitare sont créés.

Un seul paramètre est associé à cet effet. Sélectionnez simplement le haut-parleur souhaité puis écoutez. Cet effet doit normalement être utilisé avec le contrôle de mixage régle sur 100% .

Type de haut-parleur Description

British Stack 1 & 2	Créé à partir d'un stack amplificateur Britannique haute puissance à huit haut-parleurs.
British Combo 1-3	Créé à partir d'un amplificateur combo britannique à deux haut-parleurs.
Tweed Combo 1-3	Créé à partir d'un amplificateur combo américain à deux haut-parleurs, datant des années 1950.
Combo 2 x 12	Créé à partir d'un amplificateur combo américain à deux haut-parleurs, datant des années 1960.
Combo 4 x 12	Créé à partir d'un ensemble amplificateur américain à quatre haut-parleurs, datant des années 1960.

Metal Stack 1 & 2 Crée à partir d'un stack amplificateur de puissance moderne.

Délai sté reproduction 100

Le délambda mono 100 offre une véritable ligne de retard stéreo car les canaux droit et gauche sont entièrement séparés l'un de l'autre. Cet effet présente un retard maximal de 100 milliseconds, idéal pour les effets de slapback, doublage et stutter.

Etant donné que les canaux gauche et droit peuvent avoir des temps de retard différents, vous pouze créé un effet de panoramicque en augmentant la durée d'un des retards. Des temps de retard très courts associés à une quantité de returnée peuvent aussi être utilisés pourisser des effets de sons de voix de robot monotones.

Paramètre	Description
Temps de retard gauche	Définit la durée du retard pour le canal de gauche de 0 à 100 ms.
Temps de retard droitie	Définit la durée du retard pour le canal de droit de 0 à 100 ms.
Retour	Définit le volume du signal retardé qui circulera à nouveau via la ligne de retard.

Affaiblissement Modere les fréquences élevées dans le chemin de return.
hautes fréquences

Délai sté reproduction 1500

Le délambda stéreo 1500 offre une veritable ligne de retard stéreo car les canaux droit et gauche sont entièrement séparés l'un de l'autre. Cet effet présente un retard maximal de 1 500 milliseconds (1,5 secondes), ce qui le rend idéal pour la création de longs échos.

Etant donné que les canaux gauche et droit peuvent avoir des temps de retard différents, vous pouvezisser des effets de panoramicique en augmentant la durée d'un des retards. Le retard regle au maximum, vous pouvez « superposer » les lignes musicales lesunes sur les autres.

Paramètre	Description
Temps de retard gauche	Définit la durée du retard pour le canal de gauche de 0 à 1 500 ms.
Temps de retard droitie	Définit la durée du retard pour le canal de droit de 0 à 1 500 ms.
Retour	Définit le volume du signal retardé qui circulera à nouveau via la ligne de retard.
Affaiblissemment haute fréquences	Modéré les fréquences élevées dans le chemin de return.

Réverbération stéreo

La réverbération est une simulation d'un espace naturel tel qu'unepiece ou une salle. L'algorithmé de réverbération stéreo est concu pour simuler diverses salles, pieces et plateaux de réverbération.

Le temps d'affaiblissement définit le temps nécessaire à l'affaiblissement ou à l'extinction du son refléchi par la pierce. Le diagramme ci-après illustre une enveloppe de réverbération généralisée.

Premières réflexions

Au bout d'une courte période de pré-retard, les échos provenant des murs les plus proches ou du plafond se font entendre. Ces premiers échos ou premières réflexions, varienténormément en fonction du type de la piece. Quelque temps après la fin du groupe de premières réflexions (temps de réverbération tardif), la réverbération tardive (un nuage dense de réflexions murales complexes) commence et s'affaiblit en fonction du temps régle par le paramètre du temps d'affaiblissement.

La diffusion est la quantité d'émission et la densité du nuage de réverbération tardive. Les pieces dont la surface est complexe représentant une diffusion plus importante que les pieces dues.

L'énergie haute féquence a tout d'abord tendance à s'affaibrir lorsqu'un son se dissipe dans une piece. Le paramètre de moderation haute féquence ajuste le temps nécessaire à l'extinction de l'énergie haute féquence, et ainsi modifie les caractéristiques de la piece. Les pieces dont la surface est lisse et dure sont plus sujettes à la réflexion et leur moderation haute féquence est moins élevée. Les pieces poursuivues de matérielux absorbant le son, tels que des rideaux ou des personnes physiques, ont une moderation haute féquence plus élevé.

Le paramètre de moderation basse fréquence ajusté le temps nécessaire à l'extinction des basses fréquences. Ce contrôle ajusté la « résonance grave » de la piece.

Paramètre	Description
Temps d'affaiblissement	Définit la durée de la réverbération tardive de 1,5 à 30 secondes.
Niveau des premières réflexions	Définit le volume des premières réflexions murales.
Equil. premières/dernières réverb.	Ajuste l'équilibrage entre les premières réflexions et les dernières réverbérations.
Délai de réverbération tardive	Définit le temps séparant les premières réflexions du début du nuage de réverbération tardive.
Diffusion	Définit la quantité de diffusion du nuage de réverbération tardive.
Modération haute fréquence	Définit le taux d'extinction des haute fréquences.
Modération basse fréquence	Définit le taux d'extinction des basses fréquences.

Morpheur vocal

Cet effet unique vous permet deCHOISIR entre deux phonemes et morphes vocaux à l'aide d'un LFO. Les phonemes sont les consonnes et voyelles utilisés pour l'articulation des sons de la parole. Cessons sont très spécifiques et evocateurs. Il existe trente phonemes differents disponibles dont la hauteur peut etre décalée vers le haut ou vers le bas pour obtenir encore plus d'effets.

Pour utiliser le morpheur vocal, il vous suffit de selectionner un phonème A et un phonème B dans la liste des trente phonèmes. Le LFO transforme alors automatiquement l'aller et le retard des deux phonèmes selectionnés, créé des articulations vocales intéressantes. La vitesse de LFO est réglabre et vous pouvez désirer entre les formes d'onde sinusoidale, triangulaire ou en dent de scie. Les ondes sinusoidale et triangulaire s'affaillissant en douceur. L'onde en dent de scie s'affaiblit progressivement, puis se redresse brusquement.

Lorsque la fréquence du phonème A ou B est décalée vers le haut ou vers le bas, des effets complètement nouveaux peuvent être produits. Ces contrôleles de fréquence peuvent également être utilisés pour régler les fréquences de phonème dans la gamme audio traitée.

Listedesphonemesdisponibles

Paramètre	Description
Phonème A	Sélectionnez l'un des phonèmes disponibles pour le phonème A.
Réglage du phonème A	Augmente ou diminue la fréquence du phonème A de deux octaves dans des intervalles d'un demi-ton.
Phonème B	Sélectionnez l'un des phonèmes disponibles pour le phonème B.
Réglage du phonème B	Augmente ou diminue la fréquence du phonème B de deux octaves dans des intervalles d'un demi-ton.
Vitesse du LFO	Contrôle la vitesse de la transformation aller et retard des phonèmes.
Forme d'onde du LFO	Sélectionne la forme d'onde du morphé.

6 - Fonctionnement à 96 kHz et 192 kHz

Vue d'ensemble

Lorsque l'appareil fonctionne à des taux d'échantillonnage de 96kHz et de 192kHz , les fonctionnalités et le nombre de canaux E/S sont limités. Ces modifications sont résumées dans les tableaux suivants. Toutes les entrées et sorties S/PDIF sont désactivées à 192kHz car il n'este aucune spécification standard pour S/PDIF à ce taux d'échantillonnage élevé. Le nombre de canaux ADAT diminue aussi avec les taux d'échantillonnage de 96kHz et 192kHz .

Avec les taux d'échantillonnage de 96 kHz et 192 kHz :

• Les processeurs d'effets sont désactivés. (Les envois et les retours de sortie sont encore disponibles.)
  Le conduit de lumière ADAT est réduit à 4 canaux à 96 kHz et à 2 canaux à 192 kHz.
• Le nombre d'entrées et de sorties physiques est réduit. (Voir les options ci-dessous.)

L'interface optique ADAT a eté concue à l'origine pour transporter 8 canaux à un taux d'échantillonnage de 48kHz . Nous utilisons la norme Sonorus® S/MUX™ pour coder de l'audio avec des taux d'échantillonnage plus élevés sur le conduit de lumière ADAT. Dans ce schéma de multiplexage, deux canaux ADAT sont utilisés pour transporter un flux 96kHz et quatre canaux ADAT sont utilisés pour transporter un flux audio 192kHz . Afin d'utiliser l'interface ADAT à ces taux d'échantillonnage plus élevés, vous devez-disposer d'autres équipements qui prennet en charge la norme Sonorus S/MUX.

Système E-MU 1820 à 96 kHz (carte PCI 1010 et AudioDock)

Toutes les sorties restent actives à 96 kHz mais le nombre de canaux ADAT est réduit de huit à quatre (voir ci-dessus). Deux configurations d'entrée sont possibles lors de l'utilisation du système E-MU 1820 à 96 kHz, tel qu'indiqué dans le tableau ci-dessous. Vous pouvez utiliser les (4) canaux d'entrée ADAT ou les (4) entrées de ligne 2 et 3. A 96 kHz la sortie casque est parallèle à la sortie Moniteur et n'est plus assignable de manière indépendante.

Entrées/sorties E-MU 1820 à 96 kHz

Source	Entrées (option ADAT)	Entrées (option d'entrée ligne)	Sorties
ADAT	4	0	4
S/PDIF 1	2	2	2
S/PDIF 2	2	2	2
Microphone	2	2	-
Ligne 1	2	2	2
Ligne 2	0	2	2
Ligne 3	0	2	2

Entrées/sorties E-MU 1820 à 96 kHz

Source	Entrées (option ADAT)	Entrées (option d'entrée ligne)	Sorties
Sortie ligne 4 (monateur)	-	-	2
Sortie casque	-	-	2 (monateur)
Total	12	12	18

Remarque: La sortie casque est liée en permanence à la sortie Moniteur en mode 96 kHz.

Entrée/Sortie - 96 kHz

ou…

Au taux d'échantillonnage de 96 kHz, toutes les sorties sont disponibles mais 4 entrées ne le sont pas. Optique ADAT est également réduit à quatre canaux. Vous pouvez activer soit :

les entrées ADAT
soit...
les entrées de ligne 2 et 3

Système E-MU 1212M à 96 kHz (carte PCI 1010 et carte E/S)

Lors de l'utilisation du système E-MU 1212 à 96kHz , vous disposez de deux entrées et sorties analogiques et de deux entrées et sorties S/PDIF. Les canaux d'entrée/sortie ADAT sont réduits de huit à quatre avec la norme S/MUX.

Entrées/sorties E-MU 1212M à 96 kHz

Source	Entrées	Sorties
ADAT	4	4
S/PDIF	2	2
Ligne	2	2
Total	8	8

Système E-MU 1820 à 192 kHz (carte PCI 1010 et AudioDock)

Au taux d'échantillonnage le plus élevé, vous disposez de 4 canaux d'entrée et de 10 canaux de sortie.

Il existe quatre configurations possibles lors de l'utilisation du système E-MU 1820 à 192kHz . Chacune de ces trois options offre quatre canaux d'entrée.

• Activation de l'entrée microphone et de l'entrée Ligne 2
• Activation de l'entrée microphone et de l'entrée ADAT (ADAT 2 canaux)
• Activation de l'entrée Ligne 1 et de l'entrée ADAT (ADAT 2 canaux)
• Activation des entrées de ligne 1 et 3 (permét d'utiliser les entrées platine à 192kHz )

Il n'est pas spécifique que S/PDIF fonctionne à 192kHz ; ainsi, toutes les entrées et sorties S/PDIF sont désactivées. La sortie casque est parallèle à la sortie Moniteur et n'est plus assignable de manière indépendante, tout comme dans le cas du taux d'échantillonnage de 96kHz .

Entrées/sorties E-MU 1820 à 192 kHz

Source	Entrées Microphone et Ligne 2	Entrées Mic et ADAT	Entrées Ligne 1 et ADAT	Entrées Ligne 1 et 3	Sorties totales
ADAT	0	2	2	0	2
Microphone	2	2	0	0	-
Ligne 1	0	0	2	2	2
Ligne 2	2	0	0	0	0
Ligne 3	0	0	0	2	2
Sortie ligne 4 (monitér)	-	-	-	-	2
S/PDIF 1	0	0	0	0	0
S/PDIF 2	0	0	0	0	0
Sortie casque	-	-	-	-	2 (monitér)
Total	4	4	4	4	10

Système E-MU 1212 à 192 kHz (carte PCI 1010 et carte E/S)

A 192kHz , you dispose de deux entrées et sorties 24 bits. Il n'est pas spécifique que S/ PDF fonctionne à 192kHz ; ainsi, toutes les entrées et sorties S/PDIF sont désactivées. Les canaux d'entrée/sorting ADAT sont réduits à deux (norme S/MUX).

Entres/sorties E-MU 1212M à 192 kHz

Source	Entrées	Sorties
ADAT	2	2
S/PDIF 1	0	0
Ligne	2	2
Total	4	4

Activation de l'entrée microphone et ligne 2

ou…

Activation de l'entrée microphone et ADAT

ou…

Activation de l'entrée de ligne 1 et de l'entrée ADAT

ou…

Activation des entrées de ligne 1 et 3

Au taux d'échantillonnage de 192 kHz, vousacrifiez S/PDIF, l'entrée de ligne 3 et la sortie de
ligne 3. Optique ADAT est réduit à deux canaux. Vous pouvez désir l'une des options

suivantes :

• Entrées microphone et entrées de ligne 2
• Entrées de ligne 1 et ADAT
• Entrées microphone et entrées ADAT
• Entrées de ligne 1 et 3

7 - Utilisation du protocole ASIO

ASIO

ASIO, mis pour Audio Stream In/Out (Entrée/Sortie du flot de données audio), est un protocole de communication standard entre un logiciel audio et un équipement audio. Le faisible temps d'attente rendu possible par ASIO, par exemple, vous permet de chanter dans un microphone et d'éçouter votre voix accompagnée d'effets logiciels et matériels sans praticquement aucun retard dans le signal. Les effets d'un pilote ASIO au temps d'attente très court le rendent idéal pour une utilisation avec des instruments VST (Virtual Studio Technology), des modules externes et tout autre synthétiseur associé à un logiciel.

Activation du protocole ASIO

Il est important de comprendre que les entrées ASIO n'apparaissent pas dans Cubase ni toute autre application hote avant qu'elles ne soient CREEES dans PatchMix DSP. Ceci vous permet d'assigner de façon dynamique les 32 canaux ASIO disponibles en fonction de vos besoin.

Par example :

1. Créez une nouvelle bande à partir d'une source physique telle que Carte PCI S/PDIF L/R.
2. Ensuite, cliquez avec le bouton droit de la souris sur la chaîne d'insertion et Sélectionnez l'options Insert Send (Insertion Envoi).
3. Sélectionnez une entree ASIO hote disponible.
4. Cette entrée S/PDIF L/R devrait aopsisent etre disponible pour enregistrer dans voire application ASIO.

Si l'insertion d'envoi arrive après un effet, celui-ci sera enregistré. Voir Enregistrement & contrôle avec effets.

Enregistrement de base

Les didacticiels étape par étape suivants sont destinés à vous aider àrialcder à des enregistements le plus vite possible. Avres la lecture des didacticiels, nous vous encourageons à dire les manuels Cubase ou Cubasis au format .pdf afin de vous familiariser avec les nombreuses fonctionnalités de ces programmes puissants. Nous avons mis à votre disposition des sessions PatchMix DSP spéciales, ainsi que des chansons du type modèles d'enregistrement Cubase et Cubasis pour accompagner les didacticiels suivants.

Enregistrement dans Cubase (systèmes 1820)

Suivez ces instructions si vous disposez d'un système 1820 AudioDock et que Cubase est installé sur votre ordinateur. Dans ce didacticiel, nous supposons que vous utilisez uniquement une seule entrée ou une paire d'entrées. Pour des fonctions d'enregistrement avances, reportez-vous au manuel Cubase.

Ouverture de la table de mixage PatchMix DSP

1. Ouvrez la table de mixage PatchMix DSP enclinquant sur I'icone dans la barre des taches de Windows.

Pour charger la session ASIO Direct Monitor

1. Cliquez sur le bouton « New Session » (Nouvelle session) situé dans l'angle supérieur gauche de la table de mixage. L'écran suivant apparait :

Etantdonnedeqles bandesinutilises gaspillentles ressources DSP et compliquent inutillementl'affichage de la table de mixage,vous pouvez supprimer les bandes dont you ne vous servez pas.

1. Dans l'onglet 44k / 48k , Sélectionnez 44.1 ASIO Direct Monitoring (Contrôle direct ASIO 44,1). Cette session présente toutes les entrées activées avec les envois/retours ASIO Direct Monitor ainsi qu'une bande WAVE et une paire de sorties ASIO (31& 32) utilisées pour contrôler la sortie principale de Cubase.
2. L'écran Session Settings (Paramètres de session) qui apparaît indique 44.1kHz. Cliquez sur OK.
3. Pour effectuer un enregistrement stéreo, connectez un instrument ou un microphone aux entrées 1L/1R. Pour effectuer un enregistrement mono, effectuez la connexion à Mic/Line A.

Ouverture de Cubase

1. Ouvrez Cubase en cliquant sur le raccourci du bureau.
2. Dans Cubase, selectionnez File (Fichier), Open (Ouvrir).

Paramètres de configuration du système audio Cubase

(Options, Audio Setup - Configuration Audio, System - Systeme)

La boîte de dialogue ci-dessus affiche les paramètres corrects.

Paramètres du panneau de configuration E-MU ASIO

Cliquez sur le bouton ASIO Control Panel (Panneau de configuration ASIO) pour définir ASIO Buffer Latency (temps d'attente tampon ASIO).

Le temps d'attente tampon ASIO doit être régé sur 5 milliseconds ou moins, en fonction de la vitesse de l'unité centrale de votre ordinateur. Cette commande permet d'ajuster le lié qui se produit lors du transfert de données audio entre le matériel du système audio numérique et Cubase.

1. Ouvrez la chanson Cubase « (1820) Cubase Recording Template », qui se trouve à cet emplacement : (Poste de travail, Disque local-C, Fichiers programmes, Creative Professional, PatchMix DSP, Recording Templates). Cette démo contient une chanson vide, préte pour l'enregistrement.

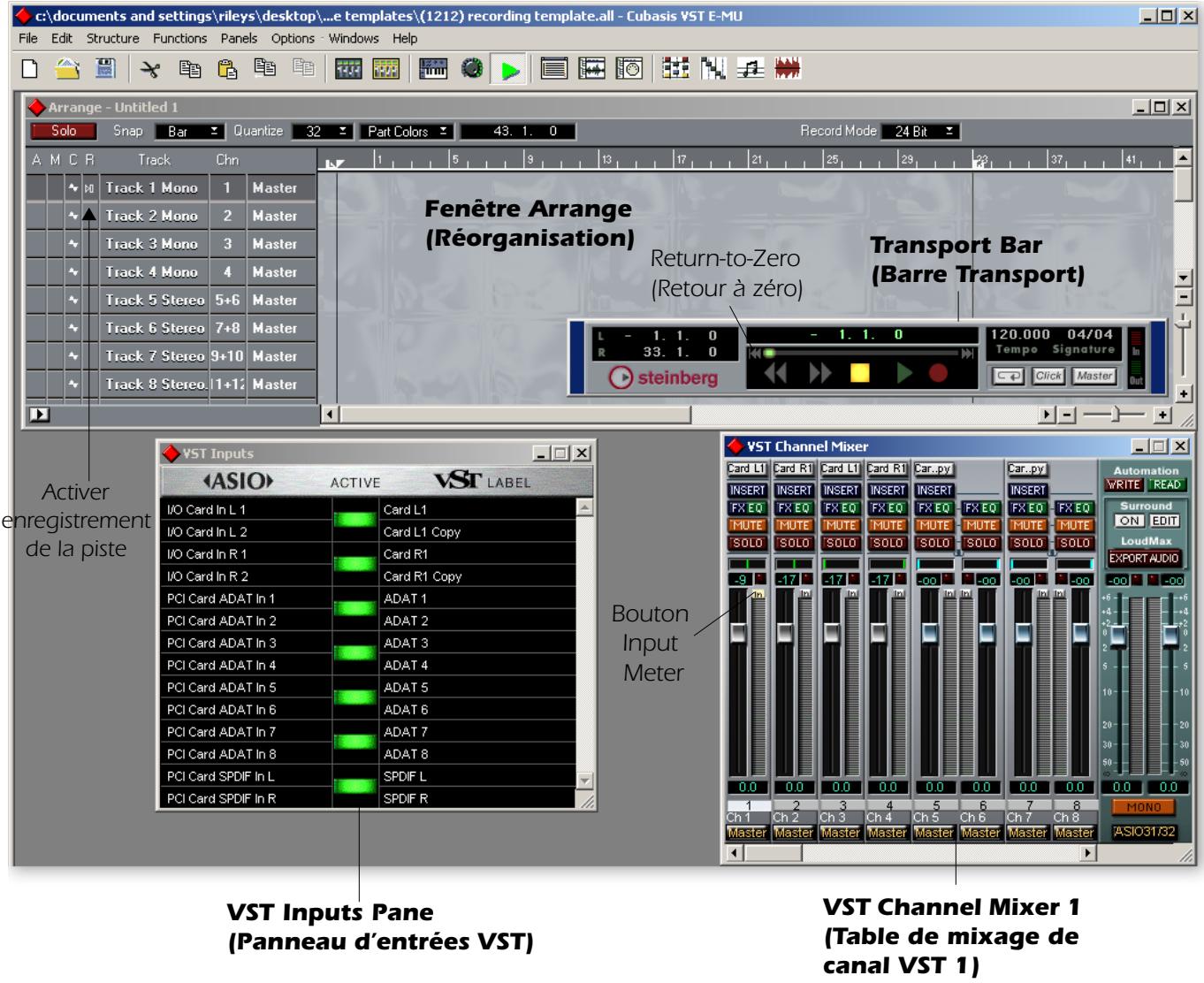

Ecran Demo Song (Chanson démo) Cubase
VST Channel Mixer 1 (Table de mixage de canal VST 1)
VST Master Mixer (Table de mixage principale VST)

Sélection du dossier Audio Files (Fichiers audio)

Sélectionnez l'emplacement de stockage de vos fichiers audio. Il est généralement conseilé d'effectuer cette opération comme si vous alliez « installer les bandes réelles dans votre enregistrateur »

1. Allez dans Options, Audio Setup (Configuration audio), Dossier Audio Files (Fichiers audio).
2. Sélectionnez un emplacement que vous pourrez retrouver facilement par la suite. Il est généralement conseilé d'utiliser un lecteur rapide et « non amorcable » pour l'enregistrement des fichiers audio.

Activation des entrées

1. Ouvrez les entrées VST à partir du menu Panels (Panneaux). Remarque : tous les envois Direct Monitor depuis PatchMix DSP sont répertoriés ici. Les boutons verts servent à activer et à désactiver ces entrées dans Cubase. Seuls les boutons verts Mic/ Line A (Micro/Ligne A) et Dock 1L/1R (Dock 1G/1D) doivent être allumés. Activez ces entrées si elles ne le sont pas. Laissez les autres entrées désactivées.
2. Cliquez sur la piste (mono ou stéreo) pour la sélectionner. (Reportez-vous à l'écran Demo Song (Chanson démo) de la page précédente.) Si la piste que vous pouze est sélectionnée, sélectionnez-en une autre d'abord, puis sélectionnez la piste requise. Le/selecteur d'entrée de la table de mixage de canal VST 1 s'allume pour indiquer que l'entrée est active. Vous peuvent également l'activer manuellement en cliquant sur le bouton Input Selector (Seilctor d'entree).

3. Assurez-vous que vos canaux d'entrée arrivent dans Cubase en examinant la table de mixage de canal VST 1. Les compteurs doivent se déplacer lorsque vous jouez de votre instrument. Dans le cas contraire, vérifie d'abord le compteur d'entrée dans PatchMix DSP. Puis assurez-vous que les commutateurs de compteur d'entrée sont activés pour vos canaux d'entrée. (Reportez-vous à l'écran Demo Song (Chanson démo).) Si aucune activités n'est visible sur le compteur, reportez-vous à la section « Listé de vérification pour l'enregistrement ASIO - Cubase » à la page 86

4. Pour modifier l'entrée sur une bande de mixage d'entrée Cubase, maintenez la touche Ctrl enforcée et cliquez sur le bouton supérieur de la bande.

Enregistrement d'une piste

1. Appuyez sur Record (Enregistrer) de la commande Transport dans Cubase et commencez à jour. Un décompte de deux barres se produit avant le début de l'enregistrement.
2. Appuyez sur Stop (Arreter) (ou appuyez sur la barre d'espacement) lorsque l'enregistrement de la première piste est terminé.
3. Appuyez sur le bouton Return-to-Zero (Retour à zéro) de la commande Transport dans Cubase (ou appuyez deux fois sur la barre d'espacement).
4. Appuyez sur Play (Lecture) de la commande Transport dans Cubase.

Enregistrement d'une autre piste

1. Revenez à zéro en appuyant deux fois sur la barre d'espacement.
2. Sélectionnéz une autre piste stéreo ou mono en cliquant sur la colonne Track (Piste) ( comme à l'étape 12). Etant donné que deux entrées seulement sont sélectionnées dans l'écran Inputs (Entrées), Cubase attribuera automatiquement ces entrées aux pistes.
3. Appuyez sur Record (Enregister) de la commande Transport dans Cubase et commencez à jour. Vous entendrez la première piste ainsi que le morceau que vous jouez.
4. Appuyez sur Stop (Arreter) (ou appuyez sur la barre d'espacement) lorsque l'enregistrement de la première piste est terminé.

Si vous voulez augmenter ou diminuer le niveau du signal dans Cubase, reportez-vous à « Pour configurer les niveaux d'entrée d'une bande » à la page 39.

Vous pouvez désactiver le métronome en appuyant sur le bouton Click (Clic) de la commande Transport.

Astuce Cubase: Si vous enregistrez plusieurs pistes utilisant les même entrées, vous pouvez simplement faire glisser un segment audio enregistré sur la piste suivante, puis commencer l'enregistrement de nouveau.

Liste de vérification pour l'enregistrement ASIO - Cubase

Un Envoi ASIO est inséré dans une bande de mixage PatchMix DSP.
E-MU ASIO est selectionné. (Options, Audio Setup - Configuration audio).
Le paramètre ASIO Buffer Latency (Temps d'attente tampon ASIO) est réglé sur 5 ms ou moins (en fonction de la vitesse de votre ordinateur). (Options, Audio Setup - Configuration audio, Audio System Setup - Configuration système audio, ASIO Control Panel - Panneau de configuration ASIO)
Option Play in Background (Lecture en arrêté-plan) activée. (menu Options)
Les entrées VST sont sélectionnées. (menu Panels - Pannesaux, VST Inputs - Entrées VST)
Ouvrez la table de mixage de canal VST 1. Assurez-vous que les compteurs affichent leur signal d'entrée.
Les entrées sont sélectionnées dans la table de mixage de canal VST 1.
L'entrée de la table de mixage de canal VST 1 est acheminée vers un bus dans la table de mixage principale. Ce bus de mixage principal doit être réacheminé vers la bande PatchMix que vous enregistrez.
La sortie demixage principale est assignee à ASIO 31/32.

Enregistrement dans Cubasis (systèmes 1212)

Suivez ces instructions si vous disposez d'un système 1212 et que Cubasis est installé sur votre ordinateur. Dans ce didacticiel, nous supposons que vous utilisez uniquement une seule entrée ou une paire d'entrées. Pour des fonctions d'enregistrement avances, reportez-vous au manuel Cubasis.

Ouverture de la table de mixage PatchMix DSP

1. Ouvrez la table de mixage PatchMix DSP enclinquant sur I'icone dans la barre des taches de Windows.

Pour charger Default Multitrack Session (Session multipistes par défaut)

1. Cliquez sur le bouton « New Session » (Nouvelle session) situé dans l'angle supérieur gauche de la table de mixage. L'écran suivant apparait :

Etantdonnedeqles bandes inutilisées gaspillent les ressources DSP et compliquent inutillement l'affichage de la table de mixage, you pouvez supprimer les bandes dontyou ne vous servez pas.

1. Dans l'onglet 44k / 48k , Sélectionnez 44.1 Default Multitrack (Multipistes par défaut 44,1). Cette session dispose de toutes les entrées analogiques activées, ainsi que d'une bande WAVE et une paire de sorties ASIO (31 & 32) utilisées pour contrôler la sortie principale de Cubasis.
2. L'écran Session Settings (Paramètres du système) qui apparaît indique 44.1kHz. Cliquez sur OK.
3. Pour effectuer un enregistrement stéreo, connectez un instrument ou un microphone aux entrées L/R. Pour enregistrer en mode mono, effectuez la connexion soit à l'entrée gauche soit à l'entrée droite.

Ouverture de Cubasis

1. Ouvrez Cubasis en cliquant sur le raccourci du bureau.
2. Dans Cubasis, selectionnez File (Fichier), Open (Ouvrir).

Paramètres de configuration du système audio Cubasis

(Options, Audio Setup - Configuration audio, Audio System Setup... - Configuration du système audio...)

La boîte de dialogue ci-dessus affiche les paramètres corrects pour 44,1kHz

Paramètres du panneau de configuration E-MU ASIO

Cliquez sur le bouton ASIO Control Panel (Panneau de configuration ASIO) pour définir le temps d'attente tampon ASIO.

Le temps d'attente tampon ASIO doit être régé sur 5 milliseconds ou moins, en fonction de la vitesse de l'unité centrale de votre ordinateur. Cette commande permet d'ajuster le déliai qui se produit lors du transfert de données audio entre le matériel du système audio numérique et Cubasis.

1. Ouvrez la chanson Cubasis « (1212) Cubasis Recording Template », qui se trouve à cet emplacement : (Poste de travail, Disque local-C, Fichiers programmes, Creative Professional, PatchMix DSP, Recording Templates). Cette démo contient une chanson vide, préte pour l'enregistrement.

Ecran Demo Song (Chanson démo) Cubasis

Sélection du dossier Audio Files (Fichiers audio)

Selectionnez l'emplacement de stockage de vos fichiers audio. Il est généralement conseilé d'effectuer cette opération comme si vous alliez « installer les bandes réelles dans votre enregistrateur »

1. Allez dans Options, Audio Setup (Configuration audio), Dossier Audio Files (Fichiers audio).
2. Sélectionnez un emplacement que vous pourrez retrouver facilement par la suite. Il est généralement conseilé d'utiliser un lecteur rapide et « non amortçable » pour l'enregistrement des fichiers audio.

Configuration des entrées à enregistrer

1. Ouvrez les entrées VST à partir du menu Panels (Panneaux). Remarque : tous les envois depuis PatchMix DSP sont répertoriés ici. Les boutons verts servent à activer et à désactiver ces entrées dans Cubase. Seuls les boutons verts des cartes L1 et R1 doivent être allumés. Activez ces entrées si elles ne le sont pas. Laissez les autres entrées désactivées.
2. Entrée mono - Si vous voulez enregistrer un signal d'entrée mono, allez dans la table de mixage VST et cliquez sur le bouton Input Meter (Compteur d'entrée) sur la bande de canal 1. Ceci permet au compteur d'afficher le signal d'entrée. Remarque : les bandes 1 et 2 sont soumises à un effet panoramicique au centre.
3. Entrée stéreo - Si vous voulez enregistrer un signal d'entrée stéreo, allez dans la table de mixage VST et cliquez sur le bouton Input Meter (Compteur d'entrée) sur les bandes de canal 3 et 4. Ceci permet au compteur d'afficher le signal d'entrée. Remarque : ces bandes sont soumises à un effet panoramicique à gauche et à droite.
4. Cliquez sur Track Record Enable (Activer enregistrement de la piste) pour la piste que vous poulez enregistrer. Une icône en forme de petit micro apparait. Si vous enregistrez une piste mono, activez l'enregistrement de la piste 1. Si vous enregistrez en stéreo, activez l'enregistrement des pistes 3 et 4.
5. Assurez-vous que vos canaux d'entrée arrivent dans Cubase en examinant la table de mixage de canal VST 1. Les compteurs doivent se déplacer lorsque vous jouez de votre instrument. Dans le cas contraire, vérifie d'abord le compteur d'entrée dans PatchMix DSP. Si aucune activités n'est visible sur le compteur, reportez-vous à la section « Listé de vérification pour l'enregistrement ASIO - Cubasis » à la page 89. Pour modifier l'entrée sur une bande de mixage d'entrée Cubase, maintainez la touche Ctrl enfonnée et cliquez sur le bouton supérieur de la bande.

Enregistrement d'une piste

1. Appuyez sur Record (Enregistrer) de la commande Transport dans Cubasis et commencez à jour. Un décompte de deux barres se produit avant le début de l'enregistrement. Le métronome s'active.
2. Appuyez sur Stop (Arreter) (ou appuyez sur la barre d'espacement) lorsque l'enregistrement de la première piste est terminé.
3. Appuyez sur le bouton Return-to-Zero (Retour à zéro) de la commande Transport dans Cubasis (ou appuyez deux fois sur la barre d'espacement).
4. Appuyez sur Play (Lecture) de la commande Transport dans Cubasis pour dire la piste.

Enregistrement d'une autre piste

1. Revenez à zéro en appuyant deux fois sur la barre d'espacement.
2. Sélectionnez la piste suivante à enregistrer en cliquant sur l'icone d'activation de l'enregistrement pour la première piste (elle disparait) et en activant l'enregistrement de la piste mono ou stéreo suivante.
3. Appuyez sur Record (Enregistrer) de la commande Transport dans Cubasis et commencez à jour. Vous entendrez la première piste ainsi que le morceau que vous jouez.
4. Appuyez sur Stop (Arreter) (ou appuyez sur la barre d'espacement) lorsque l'enregistrement de la première piste est terminé.

Liste de vérification pour l'enregistrement ASIO - Cubasis

Un Envoi Asio est inséré dans une bande de mixage PatchMix DSP.

Si vous foulez augmenter ou diminuer le niveau du signal dans Cubase, reportez-vous à la section « Pour configurer les niveaux d'entrée d'une bande » à la page 39.

Vous pouvez désactiver le métronome en appuyant sur le bouton Click (Clic) de la commande Transport.

Astuce Cubasis: Si vous enregistrez plusieurs pistes utilisant les même entrées, vous pouvez simplement faire glisser un segment audio enregistré sur la piste suivante, puis commencer l'enregistrement de nouveau.

liste de vérification pour l'enregistrement ASIO - Cubasis

E-MU ASIO est sélectionné (Options, Audio Setup - Configuration audio, Audio System Setup - Configuration système audio)
Le paramètre ASIO Buffer Latency (Temps d'attente tampon ASIO) est réglé sur 5 ms ou moins (en fonction de la vitesse de votre ordinateur). (Options, Audio Setup - Configuration audio, Audio System Setup - Configuration système audio, ASIO Control Panel - Panneau de configuration ASIO)
Option Play in Background (Lecture en arrêté-plan) activée. (menu Options)
Les entrées VST sont sélectionnées. (menu Panels - Panneaux, VST Inputs - Entrées VST)
Ouvrir la table de mixage de canal VST. Activer le bouton Input Meter (Compteur d'entrée).
La sortie demixage principale est assignee à ASIO 31/32.
Une bande ASIO sur ASIO 31/32 existe dans la table de mixage PatchMix DSP.

Direct Monitoring (contrôle direct)

Les envois Direct Monitor créé un chemin ASIO de type différent dans votre application hote. Direct monitor divise le signal au point d'insertion et l'envoie à la destination d'entrée hote ASIO Sélectionnée (telle que Cubase). Un signal source de retard, qui renvoie le signal d'une sortie hote ASIO à la bande de canal, est également sélectionné.

Lors de l'enregistrement, l'envoi/retour Direct Monitor achemine le signal vers l'application d'enregistrement, mais effectue le contrôle directement à partir de l'entrée pour éliminer le temps d'attente. Lors de la lecture, l'application d'enregistrement bascule automatiquement entre l'envoi et le retour Direct Monitor pour contrôler la piste enregistrée.

L'envoi/retour Direct Monitor permet également à l'application d'enregistrement de contrôle le volume et le panoramicique (ceci se produit avant les contrôleles de volume et de panoramicique Patchmix DSP). Lorsque vous utilisez l'enregistrement Direct Monitor, vous souhaitez normalement contrôle le volume et le panoramicique à partir de l'application d'enregistrement. Dans ce cas, positionnez les commandes du panoramicique stéreo bien à gauche et à droite, les commandes du panoramicique mono au centre et l'attenuateur à 0 dB dans la bande PatchMix DSP.

Autre affichage de Direct Monitoring

Le panoramicque et le volume sont également contrôlés par votre application d'enregistrement via l'envoi Direct Monitor. Ces contrôlés précédent les contrôlés de panoramicique et de volume dans la bande de canal.

Ajout d'une insertion Direct Monitor dans une bande d'entrée :

1. Créez une nouvelle bande à partir d'une source physique telle que Dock In L/R (Entrée Dock G/D).
2. Ensuite, cliquez avec le bouton droit de la souris sur la chaine d'insertion et selectionnez l'options Insert ASIO Direct Monitor (Insertion ASIO Direct Monitor).
3. Sélectionnez une paire d'entrée et de sortie ASIO disponible. Vous devez normalement utiliser la même paire ASIO pour l'entrée et la sortie.
4. L'entrée Dock In L/R (Entrée Dock G/D) devrait à présent être disponible pour enregistrer dans votre application ASIO.
5. Dans Cubase, l'option ASIO Direct Monitor doit être régée sur On (cochée). (Options, Audio Setup - Configuration audio, System - Systeme).
6. Dans Cubase, le canal d'entrée de la table de mixage VST doit être acheminé vers un bus de mixage principal et la sortie de ce bus doit être acheminée vers la bande d'entrée PatchMix contenant l'envoi ASIO Direct Monitor. Cet acheminement est illustré sur le diagramme à la page suivante.

Si I'envoi/le retour Direct Monitor arrive après un effet, celui-ci sera enregistré. Voir Enregistrement & contrôle avec effets.

Acheminement Direct Monitor dans Cubase

Vers le bus de mixage principal VST
De return vers la bande d'entrée PatchMix DSP

Enregistrement & contrôle avec effets

Vous pouvez enregistrer un signal sans effets tout en vous contrôleant avec des effets! PatchMix DSP vous permet d'enregistrer vos pistes sans effets et de les contrôleer avec des effets activés. Ceci permet au musicien d'écouter la performance avec effets, mais permet aussi d'ajouter ou de modifier les effets ultérieurement lors du mixage final. La configuration d'une session de base pour cette opération est illustrée ci-après.

Configuration des connexions

Création d'un sous-mixage

Les sous-mixages sont généralement utilisés pour contröler un groupe d'entrées à partir d'un seul attenuateur ou pour traiter plusieurs entrées avec le même effet. Dans la plupart des cas, vous créerez des sous-mixages dans votre application d'enregistrement telle que Cubase. Vous pouvez également créé un sous-mixage dans Patchmix DSP à l'aide d'un des deux bus auxiliaires.

Canaux sous-mixés

Lors de l'utilisation d'un bus d'envoi auxiliaire pour creer un sous-mixage, les quantités d'envoi de la bande jouent le role de l'attenuateur de canal. La quantité de retard auxiliaire contrôle le niveau général du sous-mixage returnant dans le son principal.

Contrôlez le niveau du signal provenant de chaque bande à l'aide de la commande de l'envoi auxiliaire et utilisez le curseur d'entrée ou de sortie auxiliaire pour commander le volume général du sous-mixage. La sortie du sous-mixage peut être mixée dans le mixage principal (à l'aide de la commande de retour auxiliaire) ou envoyé n'importe où en plaçant un envoi physique ou ASIO dans la chaine d'insertion auxiliaire.

Création d'un sous-mixage casque

Un sous-mixage casque vous permet de creator un mixage spécial pour le musicien au cours de l'enregistrement. Dans l'exemple ci-après, un sous-mixage casque a ete create a partir des trois premières bandes du mixage a l'aide du bus auxiliaire 2. Les trois bandes sont mises en sourdine pour empêcher le son d'atteindre directement le mixage principal : les quantités d'envoi de sous-mixage agissent a present comme les attenuateurs de niveau. Un effet de reverbération a ete insere avant l'envoi vers la sortie casque.

Ces trois bandes sont sous-mixées vers le bus auxiliaire 2 qui alimente la sortie casque. Les bandes sont toutes mises en sourdine et la sortie de l'auxiliaire 2 est always dans saufive pour bloquer l'audio à partir de la sortie principale.

Creation d'un sous-mixage casque :

1. Créez des bandes pré-attenuateur pour les entrées devant alimenter le sous-mixage casque. (Dans le cas contraire, le bouton Mute (Sourdine) mettra l'envoi auxiliaire en sourdine.) Création de bande de mixage.
2. Augmentez les envois auxiliaires (pour cet exemple, l'auxiliaire 2 sera utilisé) sur les bandes alimentant le sous-mixage casque et mettez les sorties de canal en sourdine tel qu'illustré ci-dessus.
3. Augmentez le niveau d'envoi de l'entrée sur le bus auxiliaire 2 (0 dB ou plus).
4. Diminuez le niveau de return de la sortie sur le bus auxiliaire 2 (-132 dB).
5. Cliquez avec le bouton droit de la souris sur l'un des emplacements d'insertion de l'auxiliaire 2 et selectionnez « Insert Send (Output to ASIO/WAVE or Physical Out) » (Insertion Envoi (sortie vers ASIO/WAVE ou sortie physique)) dans la liste contextuelle.

Reportez-vous à la section « Envois auxiliaires pré ou post-attenuateur » à la page 42.

1. Sélectionnez la sortie d'envoi souhaïée dans la liste. Sélectionnez « DOCK Headphone L/R » (Casque DOCK G/D) (situé tout en bas de la liste) pour l'envoyer vers la sortie casque.
2. Cliquez sur le bouton Output (Sortie) en haut de l'écran TV. Les affectations de sortie sont répertoriées.
3. Déconnectez le casque Dock du mixage principal ou moniteur s'il est connecté.

Utilisation d'envois et de retours externes

Un Envoi/Retour exter ne divise le signal au point d'insertion et l'envoie à la destination externe可以选择, comme un compresseur, un proceseur d'effets stéreo ou tout autre périphérique audio. Vous pouvez utiliser n'importe qu'elle entraee ou sortie physique.

Les insertions Envoi/Retour vous permettent de connecter votre matériel analogue ou numérique externe favori.

Pour insérer un périhérique de traitement de signal externe :

1. Cliquez avec le bouton droit de la souris sur la chaine d'insertion et selectionnez Insert Send/Return (Physical Output and Input) (Insertion Envoi/Retour; Entrée et sortie physiques). La boîte de dialogue contextuelle ci-dessus s'affiche.
2. Sélectionnez la sortie et l'entrée que vous poulez utiliser.
3. Connectez votre matériel audio externe aux connecteurs analogiques ou numériques appropriés.
4. Si vous utilisez les sorties et entrées analogiques, vous devrez peut-être ajuster les niveaux des paramètres de la session E/S. Voir page 29. Vous pouvez insérer un compteur de niveau après l'envoi/le retour pour vous assurer d'obtenir un signal fort de la part du péripérisque externe.
5. Si vous utilisez un envoi/retour numérique, assurez-vous que le péripérisque numérique externe est synchronisé avec l'entrée numérique. Sinon, vos données audio seront de qualité médiocre. (Vous pouvez également synchroniser PatchMix DSP avec votre péripérisque externe dans les paramètres de session système. Voir page 29.)

E-MU VST E-Wire

Les effets basés sur une accelération matérielle du système audio numérique E-MU peuvent également être utilisés en tant qu'insertions VST dans Cubase. E-Wire est une passerelle VST/ASIO spéciale qui vous permet d'utiliser les effets PatchMix DSP à partir de Cubase sans surcharger votre unité centrale.

E-Wire VST intègre une technologie de temporisation intelligente qui compense automatiquement les temps d'attente du système et garantit une synchronisation correcte des données audio tout au long de la chaine VST. De plus, E-Wire vous permet également d'insérer un périhérique audio extérieur dans l'environnement VST.

E-Wire compte trois composants principaux :

• Un module externe VST dans Cubase qui gèrè l'acheminement des données audio vers PatchMix DSP.
• Une bande de mixage dans PatchMix DSP configurée pour acheminer les données audio vers le module externe E-Wire. Déplacez simplement les effets que vous poulez utiliser dans cette bande.
• Pour les applications hôtes qui ne prenvent pas en charge la compensation de délambda automatique, il est possible d'insérer un module externe de compensation de délambda manuelle dans les pistes ou les canaux Cubase qui n'utilisent pas E-Wire.

Le diagramme ci-dessous vous donnera une idée plus précise du fonctionnement de E-Wire :

E-Wire VST plug-in

E-Wire effectue la liaison entre les E/S matérielles et l'environnement VST. Le module externe E-Wire VST envoie des données audio vers une bande contenant l'effect requis. Un envoi ASIO réachemie les données audio vers E-Wire VST.

Pour configurer et utiliser E-Wire :

Configuration de PatchMix DSP

1. Ouvrez l'application PeleView.
2. Insérez une bande de mixage PeleView ASIO. (Vous pouvez également sélectionner « New Session » (Nouvelle session), puis « E-Wire Example » (Exemple E-Wire) et passer à l' étape 6.)
3. Mettez la bande en sourdine ou reglez l'Attenuateur au plus bas.
4. Insérez un module externe d'envoi ASIO dans l'une des insertions sur la bande ASIO.
5. Dénommez la bande ASIO comme une bande E-Wire.
6. Insérez les effets PatchMix DSP requis dans des emplacements au-dessus de l'envoi ASIO.
7. Enregistrez la session.

Configuration de Cubase

1. Lancez Cubase.
2. Instanciez E-Wire VST dans un emplacement Insertion ou Envoi auxiliaire dans Cubase.
3. Modifiez le module externe E-Wire et activez-le en appuyant sur le bouton rouge.
4. Définisse la sortie et l'entrée ASIO sur le module externe E-Wire de façon à ce qu'elles correspondent à la bande configurée pour E-Wire.
5. Terminé.

Si vous utilisez Cubase VST 5.1, vous devrez insérer un E-Delay Compensator (Compensateur E-Delay) dans toutes les autres pistes audio pour qu'elles soient temporisées.
13. Insérez simplement un module externe E-Delay Compensator dans le même emplacement d'insertion que celui utilise pour E-Wire sur les autres pistes audio. Voilà!

Lorsque le module externe E-Wire VST transfère des données audio depuis l'application hote VST vers le matériel de son E-MU, et vice-versa, un délai est intégré dans le flux de données audio. Normalement, ce délai est compensé automatiquement mais certaines applications VST hôtes ne prennant pas en charge cette compensation automatique.

(A的前提 Steinberg Nuendo 2.x et Magix Samplitude 7.x prennet en charge la compensation de délambda automatique. Malheureusement, Steinberg Cubase VST 5.1 ne prend PAS en charge la compensation de délambda automatique.)

Le module externe de l'utilitaire E-Delay Compensator est utilisé pour compenser manuellement le salarié de transfert pour les applications hôtes qui ne prennt pas en charge la compensation de délambda automatique.

Le module externe E-Delay Compensator est utilisé pour retarder les pistes « sans effet » (celles ne contenant pas E-Wire en tant qu'effet d'insertion) ou les canaux auxiliaires (d'envoi). Pour chaque piste ou envoi sans effet, ajoutez un module externe E-Delay Compensator pour réaligner la piste. E-Delay Compensator est automatique et ne requiert pas l'intervention de l'utilisateur pour fonctionner.

Prenons, par exemple, une session Cubase contenant deux pistes audio. Si un E-Wire est appliqué en tant qu'effet d'insertion dans la première piste audio mais pas dans la seconde, un temps de retard se produit entre la première et la seconde piste audio. La compensation de délié automatique dans E-Wire doit réaligner les pistes de façon transparente pour supprimer le retard. Pour les applications hôtes qui ne prennant pas en charge cette fonctionnalité, E-Delay Compensator doit être ajouté en tant qu'effet d'insertion dans la seconde piste pour permettre la compensation de délié automatique.

Une application hôte pend en charge la compensation de délambda automatique de E-Wire si elle prend en charge la fonctionnalité SetInitialDelay de la Specification VST 2.0. Les versions actuelles de Cubase font partie des applications hôtes qui prennten en charge SetInitialDelay. Pour les applications hôtes qui ne prennten pas en charge SetInitialDelay, une boîte de dialogue d'advertissement s'affiche pour informer l'utilisateur qu'il doit utiliser E-Delay Compensator sur les pistes/canaux sans effet, ainsi qu'une option pour masquer cette boîte de dialogue à l'avoir. Le statut de cette boîte de dialogue (masquée ou affichée) doit être déterminé pour chaque application.

Utilisation de E-Delay Compensator

Pour les applications hôtes qui ne prennant pas en charge la compensation de délambda automatique.

1. E-Delay Compensator doit être utilisé lorsque des pistes audio non traitées sont lues en même temps que des pistes utilisant un module externe E-Wire.
2. Insérez simplement un E-Delay Compensator dans chaque piste qui n'utilise pas d'envoi E-Wire.

Paramétrage des unités E-Delay

La valeur des unités dans la boîte de dialogue E-Delay doit être déterminée en fonction du nombre de fois que vous renvoyez ASIO vers la table de mixage PatchMix DSP dans une piste unique. Si deux E-Wire VST sont placées à la suite dans une piste Cubase, le paramètre doit être définiti sur 2 dans toutes les autres pistes audio. Chaque aller vers PatchMix DSP et retour vers Cubase est égal à une unité.

Cependant, dans la pratique, vous n'aurez sans doute jamais besoin d'utiliser plusieurs E-Wire VST dans une seule piste car les effets PatchMix DSP peuvent être insérés en série à partir de PatchMix. Nous avons intégré cette fonctionnalité « juste au cas où » vous en auriez besoin.

Voici un exemple supplémentaire sur l'utilisation de E-Delay Compensator avec différents nombres d'envois E-Wire sur chaque piste. La compensation de délambda sur chaque piste doit être égale à la piste contenant le nombre le plus élevé d'envois E-Wire. Reportez-vous au diagramme ci-dessous.

Cubase

Etant doit que la piste 1 utilise deux insertions E-Wire, le délambda de toutes les autres pistes doit être égal à deux. La piste 2 contient une insertion E-Wire, une unité E-Delay doit donc être ajoutée pour conserver la temporisation. La piste 3 n'utilise aucune insertion E-Wire, deux unités E-Delay doivent donc être ajoutées pour conserver la temporisation.

Regroupement de pistes

Lorsque plusieurs pistes requirement une compensation E-Delay, vous pouze acheminer la sortie de chaque piste vers un groupe ou un bus et utiliser un seul E-Delay Compensator à la sortie du groupe ou du bus.

• Le système audio numérique E-MU et PatchMix DSP doivent être installés.
• E-Wire est compatible, entre autres, avec Cubase SX/SL, Cubase VST, Wavelab, Cakewalk Sonar (via l'adaptateur DirectX-VST).

Remarque concernant le synthétiseur logiciel à table d'onde Microsoft GS

L'utilisation du synthétiseur logiciel à table d'onde Microsoft GS permettra uniquement le fonctionnement correct de 30 canaux de lecture ASIO sur 32. Si vous session PatchMix utilise l'ensemble des 32 canaux de lecture ASIO, vous doivent désactiver le synthétiseur logiciel Microsoft avant d'utiliser Cubase ou Cubasis.

1. Sélectionnez : le menu Start (Démarrer), Programs (Programmes), Steinberg, Setup MME (Configuration MME).
2. Sélectionnez Microsoft GS Wavetable SW Synth (Synthétiseur logiciel à table d'onde Microsoft GS) dans les sorties MME.
3. Cliquez sur le bouton Set Inactive (Définir sur Inactif).

8 - Annexe

Supplément sur la carte fille de synchronisation

Conversion SMPTE

L'une des fonctions principales de la carte fille de synchronisation est la conversion du code SMPTE (LTC) en code temporel MIDI (MTC) et vice-versa. Le terme « MTC hôte » se rapporte au code MTC généra ou utilisé par l'application hote (Cubase, Logic, etc.). Le code MTC est également disponible sur la prise MIDI à l'arrêté de la carte de synchronisation.

Fonctions SMPTE

• Conversion du code SMPTE en messages d'un quart de trame et en messages de trame pleine MTC.

Les messages d'un quart de trame constants sont généres par une entrée de données SMPTE stable.

Les messages de trame pleine MIDI occasionnels sont généres lorsque le code SMPTE contient des pertes de données.

• Conversion des messages MTC (quart de cadre et cadre plein) de l'ordinateur hôte vers la sortie SMPTE.

Sortie simultanée SMPTE et MTC lors de la réception MTC de l'ordinateur hôte

Transmission des données d'entrelacement SMPTE et MTC.

L'heure de début et le type SMPTE peuvent être définis dans la boîte de dialogue Paramètres du système.

Options SMPTE

Lorsque la carte fille de synchronisation est installée sur votre système, un bouton SMPTE apparait dans la table de mixage PatchMix DSP. Appuyez sur le bouton SMPTE pour faire apparaitre la fenêtre SMPTE.

Attention: SMPTE et MTC ne proposent pas de synchronisation des échantillons pour l'entrée et la sortie numériques. Vous doivent utiliser les synchronisations Word Clock, S/PDIF ou ADAT.

Mode (ips)	Définit la fréquence de trame transmise lors de l'entrelacement du code SMPTE.
Heure de début SMPTE	Modifie ce champ pour définir l'heure de début en heures:minutes:secondes:trames pour l'entrelacement du code SMPTE.
Bouton Piste	Lance la génération du code temporel SMPTE à la sortie SMPTE, commençant à l'heure définie dans l'affichage des pistes.
Bouton Stop	Arrête l'entrelacement du code SMPTE. Ce bouton arrête également le code SMPTE lorsque la synchronisation de brouillage une fois a été lancée.
Mode Flywheel	Sélectionne l'un des quatre modes Flywheel. Reportez-vous aux descriptions ci-après.
Niveau d'entrée	Définit le niveau de sortie SMPTE de -10 dBV (grand public) à +4 dBu (professionnel).
Niveau de sortie	Définit le niveau d'entrée SMPTE de -10 dBV (grand public) à +4 dBu (professionnel).
Trames Fly/Brouillage	Si le mode Flywheel est activé et qu'une perte de données est détectée, le nombre de trames Flywheel sera transmis en sortie avant l'arrêt et le redémarge de la carte de synchronisation.
Connexion WordClock	Active ou déactive la connexion Word Clock. A l'exception de certains cas particuliers, cette commande doit rester activée. Reportez-vous à "Entrée/sorting « word clock »".
Source de sortie SMPTE/MTC	Cette commande sélectionna la source de la prise de sortie SMPTE. Les choix possibles sont les suivants : MTC hôte ou prise d'entrée SMPTE (pour régencer le code SMPTE).

Modes de fonctionnement SMPTE

Mode hôte

L'ordinateur hôte est la source de synchronisation. Les messages MTC sont envoyés à la carte fille de synchronisation à partir de l'application de l'ordinateur et sont convertis en SMPTE. Le code MTC est également transmis en sortie du port MIDI sur la carte fille de synchronisation.

Mode externe

Les messages SMPTE de l'entrée SMPTE sont convertis en MTC (messages d'un quart de trame) et envoyés vers l'application hote. Cette opération se produit automatiquement à chaque fois que le LTC est reçu à la prise d'entrée SMPTE. Des données SMPTE propres sont aussi transmises à partir de la sortie SMPTE si l'option « SMPTE (Régénéré) » est activée.

Mode Flywheel

Si les données SMPTE entrantes sont correspues ou que des trames sont manquantes, le code MTC sera toujours transmis en sortie si l'option « Mode Flywheel » est activée. Les modes Flywheel sont décrits ci-après.

Modes Flywheel

Inactif	A chaque perte de données, le MTC s'arrête et la carte de synchronisation contrôle l'entrée d'un code correct. Si un code correct est à nouveau reçu, elle s'arrête puis se verrouille de nouveau.
0-127 fixe	A chaque perte de données, le MTC continue de transmettre en sortie les messages d'un quart de trame à la même vitesse (mode Flywheel). Lorsqu'une perte de données est détectée, le nombre de trame est transmis en sortie avant que la carte de synchronisation n'arrête la transmission du code MTC et contrôle l'entrée d'un code correct. Si un code correct est à nouveau reçu, elle s'arrête puis se verrouille de nouveau.
Continu	A chaque perte de données, le MTC continue de transmettre en sortie les messages d'un quart de trame à la même vitesse (mode Flywheel). La carte de synchronisation contrôle l'entrée d'un code correct et continue à agir en mode Flywheel jusqu'à la réception d'un code correct, puis se verrouille de nouveau.
Synchronisation de brouillage une fois	A chaque perte de données, le MTC continue de transmettre en sortie les messages d'un quart de trame à la même vitesse (mode Flywheel) sans contrôle l'entrée SMPTE jusqu'à ce que le bouton Stop soit activé.

Mode Piste

Ce mode est utilisé pour enregistrer le code temporel SMPTE sur une piste audio d'un autre enregistrreur. La transmission en sortie du code SMPTE est lancée lorsque le bouton Demarrer est activé dans le menu Paramètres du système et commence à l'heure définie dans le paramètre Heure de début. Le code MTC est également transmis simultanément par la sortie de la carte fille de synchronisation MIDI. La transmission en sortie des codes SMPTE et MTC se poursuit jusqu'à ce que le bouton Stop soit activé. Reportez-vous à la section Entrelacement du code SMPTE.

Historique du SMPTE

Le code temporel SMPTE a été normalisé en 1969 par la société SMPTE (Society of Motion Picture and Television Engineers) pour appliquer une étiquette aux nombres des trames d'une bande video.

Grâce au code SMPTE, un emplacement spécifique peut être retrouvé avec précision en entrant simplement le numéro de code temporel approprié, celui-ci étant exprimé en heures, minutes, secondes, trames et sous-trames. Cette opération est possible car chaque trame du code temporel SMPTE contient des informations d'emplacement absolues exprimées sous la forme numérique.

Il existe deux types de code temporel SMPTE : Le code temporel vertical (VITC ou Vertical Interval Time Code), utilisé sur les bandes videoe, et le code temporel longitudinal (LTC ou Longitudinal Time Code) ou code temporel audio. Le VITC n'est utilisé que pour la videoe et peut être lu alors que le pont videoe est en pause. Le LTC peut être enregistré sur les pistes de synchronisation ou les pistes audio d'une bande videoe et peut ainsi être utilisé pour la videoe ou l'audio.

Le code temporel longitudinal est le type de SMPTE utilisé sur la carte fille de synchronisation. Il contient 80 bits d'informations par trame. Une trame SMPTE audio est divisée en 80 « cellules binaires ». Une modification de la tension lors d'une période de cellule binaire représenté un « 1 » numérique. Si aucune modification ne survient lors de cette période de cellule binaire, ceci correspond à un « 0 » numérique. Outre les bits d'emplacement, il existe des bits utilisateur pouvantContaining des informations sur les chiffres du dérouleur de la bande, des bits traitant des informations video, ainsi qu'un mot de synchronisation de 16 bits indiquant la fin de la trame.

Quatre types de code temporel SMPTE sont généralement utilisés : 24, 25, 30 trames par seconde et 30 trames « Drop Frame » par seconde. En général, vous doivent désirier une fréquence de trame (30 trames « Non Drop » par seconde est la vitesse habituèlement utilisée pour l'audio) et la conserver pour l'enregistrement initial et les modifications ultérieures.

Types de SMPTE

Type	Utilisation	Heures	Minutes	Secondes	Trames
24 trames	Film Etats-Unis	00-23	00-59	00-59	00-23
25 trames	Film + Video Europe	00-23	00-59	00-59	00-24
30 Drop Frame (DF)	Vidente couleur Etats-Unis et Japon	00-23	00-59	00-59	00-29
30 Non Drop	Vidente noir et blanc Etats-Unis et Japon	00-23	00-59	00-59	00-29

Le codage des quatre fréquences de trame est simple, à l'exception du 30 Drop Frame. Le taux 30 DF a été créé pour compenser la fréquence de trame de la video couleur americaine de 29,97 trames/sec au lieu de 30 trames/sec. Ceci s'ajoute à l'erreur des 108 trames par heures, qui introduit un décalage par rapport au temps réel indiqué par l'horloge ! (Un programme d'une heures durée en réalité 59 minutes et 56,4 secondes.) La vitesse Drop Frame a été conçue pour corriger cette différence horaire. Dans la fréquence 30 Drop Frame, chaque minute, à l'exception des minutes00-10-20-30-40-50, perd les deux premières trames, 00 et 01, d'ou le nom « Drop Frame » ou perte de trame.

Pourquoi utiliser le code SMPTE ?

La synchronisation SMPTE, bien qu'agée de plus de 30 ans, présente l'avantage de pouvoir être enregistrée comme une piste audio. Elle peut donc être utilisée sur presque tous les types d'équipement d'enregistrement, des magnétophones aux enregistrurs audio numériques informatiques. Vous pouvez même acheter des enregistements phonographiques avec une piste SMPTE!

Le code SMPTE a été inventé à une période où les pertes de données sur bande étaient fréquentes, pour acheminer les informations d'emplacement « absolues ». Chaque trame du code SMPTE dispose d'une identification personnelle et unique, ce qui permet à un apparéil de réception de recupérer les données perdues. En outre, des modifications peuvent être apportées au milieu d'une chanson avec quelques secondes de temps de lancement avant le point d'entrée d'enregistrement. Le code SMPTE est normalisé, ce qui signifie que le code généra par des équipements de différentes marques sera compatible sur les autres équipements repondant à la norme. SMPTE dispose également d'une assez bonne résolution, notamment au niveau des sous-trames. Vous serez enchantede connaître la résolution de votre carte fille de synchronisation au niveau des sous-trames. Le diagramme ci-après illustrte la précision de sous-trame pour les trois fréquences de trame.

Résolution de sous-trame SMPTE

Trames par seconde	Résolution
24 ips	0,521 mS
25 ips	0,500 mS
30 ips	0,417 mS

Entrelacement du code SMPTE

L'impression du code SMPTE sur une piste est appelée « entrelacement ou/agégat par bande » (de l'anglais « stripe », bande ou piste). Le code temporel SMPTE est enregistré sur une piste audio non utilisé d'un autre enregistrreur, puis lu dans la carte fille de synchronisation. Cette dernière transmet l'information d'emplacement à l'ordinateur hôte en tant que données d'un quart de trame MTC à utiliser par une application telle qu'un enregistrreur ou séquenceur audio.

Le code SMPTE est généralement enregistré à environ -3 VU sur un apparéil semi-professionnel, -10 VU sur un apparéil professionnel et 0 VU sur un apparéil video. Faites plusieurs essais pour trouver les niveaux optimaux. Soyez prudent lors de l'impression d'une piste de code temporel sur un pont video. Les emplacements des têtes de lecture du code temporel sur les Ponts video ne sont pas normalisés et peuvent entrainer des erreurs horaires importantes. Le code temporel appliqué sur une piste audio sera toujours synchronisé avec l'image. Le code SMPTE est traditionnellement enregistré sur le canal droit d'un enregistrateur video.

Eviter les problèmes de code SMPTE

Les problèmes de lecture du code temporel SMPTE sont souvent liés à la faible qualité du code sur la bande. La qualité médiocre d'un code est due à un certain nombre de problèmes : le plus souvent à des têtes de lecture encrassées ou non alignées, à l'échéage d'un amplificateur ou à des montages audio trop différents. D'autres problèmes peuvent être provoqués entraitant le signal SMPTE avec des apparciels tels que des limiteurs, des réverbérateurs, des harmoniseurs, etc. (Ne riez pas, cela s'est déjà vu!) De nombreux points video ont des AGC intégrés (Automatic Gain Controls ou contrôle de gain automatique) qui ruineront le signal SMPTE si le niveau d'entrée est trop élevé. Vérifiez toujours la lecture pour vous assurer que le code temporel peut être utilisé. En général, le signal SMPTE ne devrait subir aucin traitement. Le code SMPTE est sensible et devrait être traité en conséquence.

Dupliquer le code temporel SMPTE

La carte fille de synchronisation générale toutes un code SMPTE propres à partir de la sortie SMPTE lors de la lecture de l'entrée SMPTE. Ce code temporel est synchronisé avec le code SMPTE entrant et peut être utilisé pour alimenter d'autres apparueils de votre studio ou pour nettoyer d'anciennes pistes SMPTE. La copie du code SMPTE d'une piste à une autre produit une déterioration du signal à chaque génération, même si la génération d'un montage ne posera sans doute aucun problème.

Autres astuces pour l'utilisation du code SMPTE

1. Utilisez un code temporel croissant. Les sauts sont acceptables dans le code tant qu'ils se produit vers l'avant alors que la bande avance dans le temps. Une bonne façon d'éviter tout problème est d'appliquer l'ensemble du projet avec SMPTE sur une piste avant d'enregistrer les autres pistes.

2. Autorisez une amorce assez importante. Laissez quelques secondes d'intervalle entre chaque chanson pour permettre la synchronisation du code SMPTE avant le début de chaque chanson.

Conservez les fichiers journal écrites. Si vous conservez ces enregistrements écrites des points de départ et des repères de modification des chansons, vous gagnerez du temps et évitezrez des recherches inutiles dans un projet enregistré antérieurement.

Dans le diagramme ci-dessous, Cubase contrôle le système dans son ensemble en envoyant le message MTC à la carte de synchronisation qui convertit le message MTC en SMPTE. Le message SMPTE est envoyé vers ADAT/BRC pour acheminer les informations en temps absolu (heures-minutes-seconds-trames). ADAT/BRC est la Word Clock maitresse qui contrôle le système audionumérique via l'horloge intégrée au flux optique ADAT ou via Word Clock.

La carte de synchronisation ne doit pas ettre utilise a la fois en tant que SMPTE et Word Clock maitresse. Word Clock est generee par le systeme audionumérique et NON par l'application logicielle (Cubase). SMPTE n'est pas verrouillé à la Word Clock dans la carte de synchronisation : ils sont totally independants.

Code temporel MIDI (MTC)

Le code temporel MIDI est le code temporel SMPTE adapté au monde MIDI. Le code MTC indique les informations d'emplacement « absolues » en heures:minutes:secondes:frames, tout comme le code SMPTE. Il existe deux types de messages principaux dans le code MTC : les messages de trame pleine et les messages de quart de trame.

Les messages de trame pleine ont une longueur de dix bits et sont envoyés lorsque le code SMPTE commence, s'arrête ou se replace. Les messages de trame pleine contiennent le numéro du SMPTE en entier, en heures, minutes, secondes, trames, ainsi que le type du SMPTE : 24 ips, 25 ips, 30 Non Drop, 30 Drop.

Les messages de quart de trame sont envoyés à chaque quart de trame SMPTE et ne porte qu'1/8ème du message-temporel SMPTE. Les messages de quart de trame nécessrent deux trames SMPTE entières pour envoyer le tampon horsaire complet (h:m:s:t). La précision horsaire est maintainue tant que les messages de quart de trame seprésentant à une vitesse constante.

Pour activer le code MTC :

Le code temporel MIDI débronchements l'utilisation du port MIDI 2 situé sur le panneau arrêté de l'AudioDock.

1. Ouvrez les paramètres de session dans la barre d'outils.
2. Sélectionnez l'onglet MIDI et désissez la carte de synchronisation/MTC dans les options MIDI.
3. Cliquez sur OK pour fermer la fenetre.

Comme il est important d'avoir une reférence horsaire régulière pour votre chanson ou votre séquence, un port de sortie MIDI a été spécialement attribué au code MTC sur la carte fille de synchronisation. Ceci permet de ne pas affecter les informations horaires par les autres données MIDI de la ligne.

Entrée/sortie « word clock »

« Word clock » est un moyen normalisé de synchroniser divers apparèils audio numériques afin de pouvoir transférer les données de manière numérique. Pour un transfert numérique d'un apparéil à un autre, les deux apparèils DOIVENT seront synchronisés. Les « clics » et parasites prênts dans le son apparaitront lors du transfert de l'audio numérique non synchronisé.

La carte PCI E-MU 1010 peut être réglée de manière externe à partir de l'entrée ADAT, de l'entrée S/PDIF ou à partir de la carte fille de synchronisation (si celle-ci est installée). Dans un studio numérique, tous les péripériques numériques du système doivent être régés sur la même Word Clock maitresse.

Les péripériques peuvent être connectés en série (la sortie de la Word Clock étant connectée à l'entrée de la Word Clock de l'unité suivante) ou en parallèle pour un ou deux péripériques. Cependant, les studios numériques professionnels utilisent habituellément un générateur de Word Clock maitresse ou « House Sync » avec un système de distribution tel que chaque péripérisque recoit une Word Clock de phase cohérente et dépourvue de fluctuation.

Un générateur de Word Clock maitresse est conseilé pour des configurations numériques plus importantes.

Entrée Word Clock: Reçoit une Word Clock (horloge d'échantillonnage) en provenance d'un autre appeareil numérique tel qu'un pont video numérique, un enregistreur numérique ou une table de mixage numérique.

Sortie Word Clock : envoie une Word Clock (horloge d'échantillonnage) à un autre enregistrreur numérique. La Word Clock est toujours une sortie, qu'elle soit généree par l'horloge interne ou qu'elle passe par l'entrée Word Clock.

Marché/arrêt 75 Ω: La connexion de l'entrée Word Clock peut être activée ou désactivée dans le menu de la carte de synchronisation de l'application PatchMix DSP. La connexion Word Clock doit normalement rester activée. Si vous rencontres des problèmes de signal Word Clock faible, essayez de désactiver la connexion. Reportez-vous à Connexion Word Clock.

Le diagramme ci-après illustré le schéma correct de connexion et de raccordement d'une chaine Word Clock en série. La connexion du périphérique central est désactivée et celle du dernier périphérique de la chaine Word Clock est activée.

Ce diagramme montre la connexion correcte de la Word Clock si vous ne dispose pas de générateur Word Clock à plusieurs sorties. La connexion du dernier péripérisque d'une chaine Word Clock doit être activée.

Informations utiles

Câble adaptateur AES/EBU à S/PDIF

Ce simple cable adaptateur vous permet de receivevoir l'audio numérique AES/EBU via l'entrée S/PDIF sur la carte PCI E-MU 1010. Ce cable peut également permettre la connexion de la sortie S/PDIF de la carte PCI 1010 à l'entrée AES/EBU d'un autre apparéil numérique.

Câbles - équilibrés ou non équilibrés ?

Toutes les entrées du système audio numérique E-MU sont conçues pour une utilisation avec des cables équilibrés ou non équilibrés. Les signaux équilibrés offrent un gain supplémentaire de +6 dB sur les entrées et son recommends pour une(Meilleure performance audio, même si les cables non équilibrés convenennent à la plupart des applications. Si vous rencontres des problèmes de bruit et de ronflement ou pour obtenir les meilleures performances possibles, utilisez des cables équilibrés.

ATTENTION : N'utilise PAS de câbles audio équilibrés pour la connexion de sorties équilibrées à des entrées non-équilibrées. Ceci peut augmenter le niveau de bruit et introduire des ronflements. Utilise des câbles équilibrés SEULEMENT si vous connectez des entrées équilibrées à des sorties équilibrées.

Cables équilibrés

Les cables équilibrés sont utilisés dans les studios professionnels car ils annulent tout bruit et toute interférence. Les prises des connecteurs utilisées pour les cables équilibrés sont des prises téléphoniques 1/4 " XLR (connecteur micro tripolaire) ou TRS (pointe, anneau, jaquette).

Prise TRS équilibrée

Prise XLR équilibrée (mâle)

Les câbles équilibrés ont une connexion à la terre (blindage) et deux conducteurs du signal de potentiel égal mais à la polarité opposée. Un connecteur « à chaud » ou positif et un connecteur « à froid » ou négatif sontopsis. A tout moment, les deux conducteurs ont une tension égale mais une polarité opposée. Une interférence peut apparaitre sur les deux connecteurs, mais comme celle-ci est présente à l'entrée et à la sortie de la phase, elle est annulée à la connexion de l'entrée équilibrée.

Cables non équilibrés

Les câbles non équilibrés disposent d'un conducteur et d'une connexion à la terre (blindage) et sont généralement connectés via des prises téléphoniques 1/4 " non équilibrées ou des prises phono RCA. Le blindage a un potentiel de masse constant alors que la tension du signal du conducteur central varie en positif et en négatif. Le blindage entoure complètement le conducteur central « à chaud » et est connecté à la masse afin d'intercepter la majorité des interférences électriques que le cable rencontres. Les câbles non équilibrés sont plus sensibles aux ronflements et interférences que les câbles équilibrés, mais plus le cable est court, moins les ronflements peuvent s'introduire dans le système.

Cables numériques

Ne lésinez pas sur la qualité ! Utilisez des cables (S/PDIF) électriques de faible capacité et des cables à fibre optique (ADAT) de haute qualité pour le transfert de l'entrée/la sortie numérique afin d'éviter toute corruption des données. Il est également préféable que les cables numériques soient aussi courts que possible (1,5 mètres pour les fourreaux en plastique léger ; 5 mètres pour les fourreaux en fibre de verre légère de haute qualité).

Mise à la terre

Pour obtenir de plusieurs résultats et des niveaux sonores plus faibles, vérifie que vous ordinateur et que tous les apparciels audio externes ont la même reférence de mise à la terre. Ceci signifie que vous devez utiliser des cables CA mis à la terre sur les deux systèmes et que vous devez vérifier que les deux systèmes sont connectés à la même prise de terre. Le non respect de ces consignes courantes peut provoquer une boucle de terre. Les ronflements 60 cycles d'un signal audio sont presque always dus à une boucle de terre.

Alimentation fantôme

L'alimentation fantôme est une tension cc (+48 volts) utilisée normalement pour alimenter le préamplificateur d'un microphone electrostatique. Certaines boîtes directes utilisent également l'alimentation fantôme.

Les broches 2 et 3 des entrées du microphone AudioDock portent chacune une tension cc +48 volts dont la référence est la broche 1. Les broches 2 et 3 portent également le signal audio qui « chevauche » la tension CC 48 volts constante. Les condensateurs de couplage à l'entrée de l'AudioDock bloquent le composant CC +48 volts avant la conversion du signal en numérique. L'audio se met en sourdine pendant une seconde lorsque l'alimentation fantôme est activée. Une fois l'alimentation fantôme coupée, attendez deux minutes entières avant l'enregistrement pour permettre à la polarisation CC de se vider à partir des condensateurs de couplage, sinon cette polarisation pourrait affecter le plafond audio.

Les microphones dynamiques équilibrés ne sont pas affectés par l'alimentation fantôme. Un microphone dynamique non équilibré peut ne pas fonctionner correctement, mais ne sera probablement pas endommagé si l'alimentation fantôme n'est pas coupée.

Les microphones à ruban NE doivent PAS être utilisés avec l'alimentation fantôme. L'élement en ruban pourrait s'en couver sérieusement endommagé. Les microphones à ruban sont relativement spécialisés et généralement couteux. La plupart des microphones sont soit de type dynamique, soit de type condensateur, et ne sont pas sensibles à l'alimentation fantôme.

Paramètres d'apparce sous Windows

Le réglage des « options de performance » sous Windows améliore l'apparace de l'écran lors du déplacement de la table de mixage sur l'écran.

Pour améliorer les paramètres d'apparce :

1. Ouvrez le Panneau de configuration de Windows. (Démarrer, Paramètres, Panneau de configuration)
2. Sélectionnez Systeme. Sélectionnez l'onglet Paramètres avances.
3. Sous Effets visuels, Sélectionnez Ajuster afin d'obtenir les valeurs performances. Cliquez sur OK.

techniques

a r c t e r i s t i q u e s : S y s t e m s 1 8 2 0 M \& 1 2 1 2

GENERAL

Taux d'échantillonnage

44,1 kHz. 48 kHz, 96 kHz, 192 kHz du quartz interne

Horloge d'alimentation exter S/PDIF, ADAT

(ou Word Clock avec carte de synchronisation en option)

Profondeur de bit

16 ou 24 bits

Matériel DSP

DSP audio personnelé 100 MIP

Le sous-système DMA de contrôle du bus PCI réduit l'utilisation du processeur.

Contrôle du matériel direct sans temps d'attente avec effets

ENTREES DE LIGNE ANALOGIQUES

Type

En servo-équilibre, couplées en cc, circuit d'entrée à bas bruit

Niveau (ajustable en fonction du logiciel)

Professionnel: +4 dBu nominal, 20 dBu au maximum (équilibré)

Consommateur: -10 dBV nominal, 6 dBV au maximum (non équilibré)

Réponse en fréquence

+/- 0,05 dB, 20 Hz - 20 kHz

THD+N

-110 dB (0,0003%) 1 kHz à -1 dBFS

RSB

120 dB (A-pondéré)

Plag dynamique

120 dB (A-pondéré)

< -115 dB, (signal 1 kHz à -1 dBFS)

Réjection de mode commun

40dBà60Hz

Impédance d'entrée

10 Kohms

SORTIES DE LIGNE ANALOGIQUES

Type

Equilibriées, bas bruit, filtré passé-bas bipolaire différentiel

Niveau (ajustable en fonction du logiciel)

Professionnel: +4 dBu nominal, 20 dBu (équilibré)

Consommateur: -10 dBV nominal, 6 dBV au maximum (non équilibré)

Réponse en fréquence

+0,0/-0,35 dB, 20 Hz - 20 kHz

THD + N

-105 dB (0,0006 %) signal 1 kHz à -1 dBFS

RSB

120 dB (A-pondéré)

Plagedynamique

120 dB (A-pondéré)

Diaphonie stéreo

<-120dB,1kHz

Impedance de sortie

560 ohms

a r c t e r i s t i q u e s : S y s t e m e s 1 8 2 0 M \& 1 2 1 2

ENTREE PRE-AMPLIFICATEUR MICRO/LIGNE	(pour AudioDock uniquement)
Type	Entrée de la combinaison pré-amplificateur micro et lig TFPro™
Réponse en fréquence	+0,8/-0,1 dB, 20 Hz - 20 kHz
Diaphonie stéréo	< 120 dB, 1 kHz
ENTREE LIGNE
Gamage de gain:	-12 à +28 dB
Niveau maximal:	-17 dbV (19,2 dBu)
THD+N:	-100 dB (0,001 %), 1 kHz à -1 dBFS
Plage dynamique:	107 dB (A-pondéré, gain minimal)
RSB:	107 dB (A-pondéré, gain minimal)
Impédance d'entrée:	10 Kohms
CMRR:	>40 dB (60 Hz)
PRE-AMPLIFICATEUR MICRO
Gamage de gain:	-10 à +50 dB
Niveau maximal:	-12 dbV (-9,8 dBu)
THD+N:	-100 dB (0,001 %), 1 kHz à -1 dBFS
RSB:	106 dB (A-pondéré, gain minimal)
Impédance d'entrée:	330 ohms
CMRR:	>80 dB (60 Hz)
CASQUE
Réponse en fréquence:	+0,0/-0,35 dB, 20 Hz - 20 kHz
THD+N: (1 kHz, niveau maximal)	Charge de 33 ohms : -69 dB (0,035 %) Charge de 600 ohms : -94 dB (0,002 %)
RSB:	117 dB (A-pondéré)
Plage dynamique:	117 dB (A-pondéré)
Diaphonie stéréo:	< -100 dB (1 kHz à -1 dBFS, charge de 600 ohms)
Puisance maximale de sortie:	500 mW
Impédance de sortie:	22 ohms
Gamage de gain:	85 dB

a r c t e r i s t i q u e s : S y s t e m e s 1 8 2 0 M \& 1 2 1 2

ENTREE PLATINE	Entrée phono égalisée RIAA
Réponse en fréquence :	+/-0,5 dB, 50 Hz - 20 kHz
THD+N :	-76 dB (0,015 %) (1 kHz, entrée non équilibrée 10 mV RMS)
RSB :	90 dB (1 kHz, entrée non équilibrée 10 mV RMS)
Diaphonie stéréo :	< -80 dB (1 kHz à -1 dBFS)
Niveau maximal :	Professionnel : 80 mV RMS Consommateur : 20 mV RMS
Capacité d'entrée :	220 pF
Impédance d'entrée :	47 Kohms
E/S NUMERIQUES
S/PDIF	• Deux entrées/deux sorties coaxiales (transformateur couplé) • Deux entrées/trois sorties optiques (commutable par logiciel avec ADAT) • AES/EBU ou S/PDIF (commutable par commande logicielle)
ADAT	• Huit canaux, 24 bits à 44,1/48 kHz • Quatre canaux, 24 bits à 96 kHz • Deux canaux, 24 bits à 192 kHz
Firewire	Port 400 IEEE 1394a (six broches) Compatible avec caméras vidéo numériques ou HD
MIDI	Deux entrées, deux sorties

SYNCHRONISATION

Synchronisation interne par quartz :	44,1 kHz, 48 kHz, 96 kHz, 192 kHz
	ADAT, S/PDIF (optique ou coaxial)
	Word Clock (carte de synchronisation uniquement) - (connexion 75 ohms, commutable)
SMPTE	Convert it le code temporel longitudinal (LTC) en code temporel MIDI (MTC)
Fréquences de trame	24, 25, 30 Drop, 30 Non Drop trames/seconde. Compatible avec le code temporel de 29,97 ips
Modes	Modes Régénération, Piste et Conversion
Niveau d'entrée :	0,5 – 4 V p-p
Niveau de sortie :	+4 dBu, -10 dBV (ajustable en fonction du logiciel)
Impédance d'entrée :	10 Kohms

a c h a t e r i s t i q u e s : S y s t e m e 1 8 2 0

GENERAL

Taux d'échantillonnage	44,1 kHz. 48 kHz, 96 kHz, 192 kHz du quartz interne Horloge d'alimentation externe S/PDIF, ADAT (ou Word Clock avec carte de synchronisation en option)
Profondeur de bit	16 ou 24 bits
Matériel DSP	DSP audio personnelé 100 MIP Le sous-système DMA de contrôle du bus PCI réduit l'utilisation du processeur. Contrôle du matériel direct sans temps d'attente avec effets
ENTREES DE LIGNE ANALOGIQUES
Type	En servo-équilibre, couplées en cc, circuit d'entrée à bas bruit
Niveau (ajustable en fonction du logiciel)	Professionnel: +4 dBu nominal, 20 dBu au maximum (équilibré) Consommateur: -10 dBV nominal, 6 dBV au maximum (non équilibré)
Réponse en fréquence	+0,0/-0,2 dB, 20 Hz - 20 kHz
THD + N	-102 dB (0,0008%) 1 kHz à -1 dBFS
RSB	111 dB (A-pondéré)
Plage dynamique	111 dB (A-pondéré)
Diaphonie entre canaux	< -115 dB, (signal 1 kHz à -1 dBFS)
Réjection de mode commun	>40 dB à 60 Hz
Impédance d'entrée	10 Kohms
SORTIES DE LIGNE ANALOGIQUES
Type	Equilibrées, bas bruit, filtre passée-bas bipolaire différentiel
Niveau (ajustable en fonction du logiciel)	Professionnel: +4 dBu nominal, 20 dBu (équilibré) Consommateur: -10 dBV nominal, 6 dBV au maximum (non équilibré)
Réponse en fréquence	+0,0/-0,8 dB, 20 Hz - 20 kHz
THD + N	-98 dB (0,0006 %) signal 1 kHz à -1 dBFS
RSB	112 dB (A-pondéré)
Plage dynamique	112 dB (A-pondéré)
Diaphonie stéréo	< -120 dB, 1 kHz
Impédance de sortie	560 ohms

: Système 1820

ENTREE PRE-AMPLIFICATEURMICRO/LIGNE	(pour AudioDock uniquement)
Type	Entrée de la combinaison pré-amplificateur micro et ligne TFProTM
Réponse en fréquence	+0,8/-0,1 dB, 20 Hz - 20 kHz
Diaphonie stéréo	< 120 dB, 1 kHz
ENTREE LIGNE
Gamage de gain :	-12 à +28 dB
Niveau maximal :	-17 dbV (19,2 dBu)
THD+N :	-94 dB (0,002 %), 1 kHz à -1 dBFS
Plage dynamique :	100 dB (A-pondéré, gain minimal)
RSB :	100 dB (A-pondéré, gain minimal)
Impédance d'entrée :	10 Kohms
CMRR :	>40 dB (60 Hz)
PRE-AMPLIFICATEURMICRO
Gamage de gain :	-10 à +50 dB
Niveau maximal :	-12 dbV (-9,8 dBu)
THD+N :	-95 dB (0,0018 %), 1 kHz à -1 dBFS
RSB :	100 dB (A-pondéré, gain minimal)
Impédance d'entrée :	330 ohms
CMRR :	>80 dB (60 Hz)
CASQUE
Réponse en fréquence :	+0,0/-0,35 dB, 20 Hz - 20 kHz
THD+N : (1 kHz, niveau maximal)	Charge de 33 ohms : -70 dB (0,032 %)Charge de 600 ohms : -85 dB (0,006 %)
RSB :	112 dB (A-pondéré)
Plage dynamique :	112 dB (A-pondéré)
Diaphonie stéréo :	<-100 dB (1 kHz à -1 dBFS, charge de 600 ohms)
Puisance maximale de sortie :	500 mW
Impédance de sortie :	22 ohms
Gamage de gain :	85 dB
ENTREE PLATINE	Entrée phono égalisée RIAA

: Système 1820

Réponse en fréquence :	+/-0,5 dB, 50 Hz - 20 kHz
THD+N :	-76 dB (0,015 %) (1 kHz, entrée non équilibrée 10 mV RMS)
RSB :	90 dB (1 kHz, entrée non équilibrée 10 mV RMS)
Diaphonie stéréo :	< -80 dB (1 kHz à -1 dBFS)
Niveau maximal :	Professionnel : 80 mV RMS Consommateur : 20 mV RMS
Capacité d'entrée :	220 pF
Impédance d'entrée :	47 Kohms
E/S NUMERIQUES
S/PDIF	• Deux entrées/deux sorties coaxiales (transformateur couple) • Deux entrées/trois sorties optiques (commutable par logiciel avec ADAT) • AES/EBU ou S/PDIF (commutable par commande logicielle)
ADAT	• Huit canaux, 24 bits à 44,1/48 kHz • Quatre canaux, 24 bits à 96 kHz • Deux canaux, 24 bits à 192 kHz
Firewire	Port 400 IEEE 1394a (six broches) Compatible avec caméras video numériques ou HD
MIDI	Deux entrées, deux sorties

SYNCHRONISATION

Synchronisation interne par quartz :	44,1 kHz, 48 kHz, 96 kHz, 192 kHz
	ADAT, S/PDIF (optique ou coaxial)

Dimensions Et Poids

AUDIODOCK

Poids De Produit : 5.65lb / 2.56kg

Poids De AudioDock : 2.95lb / 1.34kg

Les produits E-MU Systems, Inc. (« E-MU ») sont garantis à l'acheteur utilisateur final et original, exempts de défaut de matériel ou de main-d'oeuvre pour une durée de UN an à compter de la date d'achat. Les supports physiques (CD-ROM ou disquette) mentionnés ci-après sont aussi garantis exempts de défaut de matériel ou de main-d'oeuvre pour une durée de 60 jours à compter de la date d'achat ou pour la durée expressément prévue par la législation en vigueur (« période de garantie »).

En cas de début de matériel ou de main-d'oeuvre sur le produit ou sur le ou les articles qui l'accompagnent pendant la période de garantie, l'acheteur-utilisateur final devra obtenir un numero d'autorisation de回头 d'article auprès du centre d'assistance le plus proche et prendra à sa charge toute dépense et effort engagé pour les frais de port, d'expédition et d'assurance pour l'envoi du matériel ou des articles défectueux au centre d'assistance et sa/leur réxpédition à l'acheteur-utilisateur final. Une copie de la preuve d'achat datee ( comme un ticket de caisse) devra accompagner l'envoi de回头, sur lequel le numero d'autorisation de回头 d'article aura clairment été indiqué.

E-MU s'engage, à sa seule discrétion, à réparer ou replacer (par un modèle identique ousemblable) tout matériel ou article d'accompagnement non concerné par la « restriction de garantie » mentionnée ci-avant, et renvoyé à E-MU ou à un distributeur ou revendeur autorisé au cours de la période de garantie accompagné d'une copie du reçu.

Dans les limites autorisées par la législation en vigueur, E-MU exclut toute autre garantie, expresses ou implicite, y compris les garanties de qualité marchande et d'adéquation pour un usage particulier, quant à l'utilisation duprésent produit et duprésent accord de licence.

E-MU décline également toute garantie ou obligation de prise en charge des produits sur tout environnement d'exploitation, quant à l'interopérabilité, par exemple, avec les versions futures des systèmes d'exploitation ou les futurs logiciels ou matériels informatiques. Enaucun cas, EMU ou ses concédants ne seront tenus responsables des dommages indirects, accidentels, spéciaux ou consécutifs, ou des profits perdus, des bénéfices manqués, des pertes de données, des accidents corporels etc., relatifs à l'utilisation du matériel ou du logiciel, même si E-MU ou ses concédants ont été avertis de la possibilité de tels dommages.

Cette garantie ne couvreet pas les defaults de produits resultant d'accidents, d'abus ou de mauvais usage (y compris mais de manière non exclusive les installations incorrectes ou les branchements à des voltages ou des sources d'alimentation corrects), ou résultat de transformations (exécutées par des personnes autres que E-MU ou ses agents de réparation autorisés), de l'humidité, des environnementés corrosifs, de l'expédition, des courants à haute tension, de conditions d'exploitation anormales (y compris mais de manière non exclusive les dégats causés par la foudre ou l'eau) après achat. En aucun cas la responsabilité de E-MU ou les dommages causés à des tiers ou à vous-même ne sauraient excéder le montant que vous avez payé pour cet apparéil,quelle que soit la nature de la réclamation.

Cette garantie ne couvre pas l'usure normale ou, en ce qui concerne les produits de communication, l'usage du produit hors des frontières du pays cible ( comme l'indiquent les étiquettes de recommendation approuvées par l'autorité des télécommunications locales).

Remarque: Cette garantie vous donne des droits juridiques spécifiques. Vous disposez peut-être d'autres droits qui varient selon la législation à laquelle vous étés assujetti. Certaines restrictions de cette garantie ne sont pas permises par les juridictions de certains pays/états, et ne vous sont donc peut-être pas applicables.

Références Internet

Internet est une mine d'informations pour le musicien ingénieur du son. Quelques sites utiles sont repertoriés ici, mais il en existe des centaines d'autres. Jetez-y un oeil.

Mises à jour de logiciels, astuces & didacticielswww.emu.com

Configuration d'un PC pour l'audio numériquewww.howto.lycos.com/lycos/

Principes de base MIDI Effectuez une recherche sur « Principes de base MIDI » (nombres sites)

Enregistrement MIDI et audio......www.midiworld.com

Enregistrement MIDI et audio......www.synthzone.com

Enregistrement audio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ASIO, Cubase & audio numérique............www.steinberg.net

Groupe d'utilisateurs Cubase .www/groups.yahoo.com/group/cubase/ messages

« Clics » et parasites, dans le résultat audio 14, 110
« Phattening », utilisation de chorus 61

A

Adaptateur AES/EBU à S/PDIF 112

Adaptateur S/PDIF à AES/EBU 112

ADAT optique à 96 kHz et 192 kHz 75 connecteur d'entrée/de sortie 14

Affaibissement haute fréquences, délai mono 68

Affichage Entrée hote 46

Affichage Entrée physique 46

Affichage FX 45

Affichage Sortie hote 47

Affiche Sortie physique 47

Alimentation fantôme 16 description 113

Alimentation fantôme de 48 volts 16, 113

Amplificateur de mise à niveau 67

Apparence, amélioration 114

ASIO direct monitor 36,91 envoi 34

Attaque, compresseur 62

Attenuateur du niveau 43

Attribution des effets auxiliaires 47

AudioDock
entretes/sorties 14
indicateurs du panneau avant 17
installation du connecteur d'alimentation 9
montage en armoire 10

B

Bande
ajouter une nouvelle bande 33
de mixage 31
type d'entrée 32

Bande d'écriture 43

Bande de mixagesupprimer 34

Bande rouge 32
Barre d'outils, presentation 25
Barre des tâches Windows, icône E-MU 26
Bord 65

Boucle de terre, prévention 113

Bus auxiliaire 41

C

Cables equilibres 18, 112

Cables non équilibrés 113

Cablesnumériques113

Cables optiques 113

Cables S/PDIF 113

Caracteristiques
Système 1820 118
Systèmes 1820M & 1212 115

Carte fille 0202 E-MU description 20 installation 8

Carte fille de synchronisation, description 21

Carte PCI 1010 13

Carte PCI E-MU 1010 description 13 installation 7

Casque niveau & caractéristiques 119 sous-mixage, création d'un 95

Categorie
crier une nouvelle presélection 53
renomer des effets 54
supprimer des effets 54

Chorus 61 utilisation du décaleur de fréquence 66

Code temporel conversion SMPTE 103 historique du SMPTE 105 MIDI 109

Compresseur (Compressor) 61

Compteur
configuration des niveaux d'entrée à l'aide 39
insérer 38
sortie principale 49

Compteurs des niveaux max. 38

Connecteur EDI 13, 19

Connecteur en T, Word Clock 111

Connecteur FireWire 14 Connecteur RJ-45 10

Connecteur XLR 16

Connecteurs, interface 6

Connexion, AudioDock 10

Connexion,WordClock110

Connexions du panneau avant, AudioDock 16

Contrôle de la balance, moniteur 49

Contrôle sans temps d'attente 36, 91

Contrôler, avec effets 93

Cosse de mise à la terre, platine 19

Cubase, enregistrement de base 82

Cubasis, enregistrement de base 86

D

de niveau Ligne

entree/sortie

audiodock 19

Carte fille E/S 20

Décalage de phase 69

Décaleur de fréquence 66

DEL

activité MIDI 17

indicateur du taux d'échantillonnage 17

rouge 16

source de l'horloge 17

verte 16

Délai mono 100 67

Délai mono 3000 68

Délai stéreo 100 70

amplificateur de mise à niveau 67

bord 65

chorus 61

compresseur 61

creer un nouveau dossier 53

décaleur de fréquence 66

décaleur de phase 69

deldaimono10067,70

délambda mono 1500 71

délai mono 3000 68

description 57

distorsion 64

enregister dans la palette des effets 52

EQ à quatre bandes 59

EQ à trois bandes 58

EQ de pente (Shelf) à une bande 57

EQ paramétrique à une bande 57

modifier 52

morpheur vocal 73

palette 51

placement dans un emplacement d'insertion 35

préselection

crier une nouvelle 56

ecraser 56

renommer 56

supprimer 56

presentation 51

réverbération stéreo 72

rotation 69

selection 52

utilisation dans une application VST hote 97

wah automatique 60

Effets de chaine secondaire 47

acheminement 41

Effets multiples 53

enregistrement 53

Effets principaux

description 57

Effets voix de robot, creation 70

Enregister

la session 28

préselection d'effets utilisateur 56

Entrée

affichage 46

niveau

caracteristiques 115, 118

definition 39

ligne 18

SMPTE 104

platine 19

réduction à des taux d'échantillonnage élevés 75, 77

type

couleur rouge 32

type, bande de mixage 32

Entree/sortieWordClock22,110

Entrelacement du code SMPTE 105, 107

Enveloppe, réverbération 72

Envoi

/retour, insertion 35, 36, 96

ignorer ou solo 45

auxiliaire 41

insérer 35

Envois auxiliaires 41

utilisés comme bus de mixage supplémentaires 47

Envois auxiliaires pré-attenuateur 44

EQ à quatre bandes 59

EQ à trois bandes 58

EQ de pente (Shelf) à une bande 57

EQ paramétrique, réglage 58

Equaliser paramétrique à une bande 57

Etiquette, bande d'écriture 43

E-Wire 97

F

Filtre en peigne 65

Fréquence de trame, SMPTE 106

G

Gain postérieur, amplificateur de mise à niveau 67

Gain, compresseur 62

Générateur de signaux, insérer 40

H

Heure de début, SMPTE 104

Horloge externe 22, 28, 110

1

Icône E-MU 26

IEEE 1394 14

Ignorer

insertion d'effet 55

insertion d'envoi/retour 45

Indicateurs d'ecretage 16

Indicateurs de niveau de signal

compteurs 49

DEL 16

Indicateurs de synchronisation/taux d'échantillonnage 47

Insertion

ajouter effect 35

ajouterenvoi35

ajouterenvoi/retour35,36,96

bande demixage 34

compteur 39

ignorer 37, 55

menu 35

solo 38, 55

supprimer 37

types 34

Installation

cable d'alimentation du disque dur 9

Carte fille 0202 E-MU 8

carte fille de synchronisation 8

carte PCI E-MU 1010 7

des cables de synchronisation 22

piedes en caoutchouc 9

Installation des logiciels 10

Installation du système audio numérique E-MU 5

Interface

ADAT 14

cable nécessaire 6

EDI 19

MIDI 16, 19, 20, 22

S/PDIF 13, 16

SMPTE 21, 103

Word clock 110

Interface numérique, S/PDIF 13

Inverser phase 40

Inverser, polarité 40

L

La perte de synchronisation 17

LFO

bord 65

décaleur de phase 69

morpheur vocal 73

Limeur 62

M

Messages de quart de trame 109

Messages de trame pleine 109

MIDI

code temporel 109

indicateur d'entrée 17

paramètres 29

prises 16, 19

prises E/S

AudioDock 16, 19

carte fille 0202 20

Mini-sorties pour casque 19

Mise à la terre 113

Mixage avec/sans effets, effets 54

Mode externe, SMPTE 104

Mode Flywheel, SMPTE 104

Mode hote, SMPTE 104

Modèlesdusine 27

Modèles, session 27

Modération basse fréquence 72

Modération haute fréquence, réverbération stéreo 72

Modération, haute fréquence 72

Moniteur

contrôle de la balance 49

Direct 91

mixage 44

sortie 19

contrôle du niveau 49

sourdine 49

sourdine 44

Montage en armoire, AudioDock 10

Morpheur vocal 73

MTC 109

activation 109

conversion SMPTE 103

N

Niveau 104

Niveau de signal, croissant 19, 20

Niveaux d'envoi/retour 44

Nouvelle

bande demixage 33

la session 25, 27

Index P

P

Palette, effets 51

Panoramaque 43

Parametre Latency (Temps d'attente) E-MU ASIO 83, 87

Paramètres E/S 29

MIDI 29

niveau d'entrée 16

système 28

Paramètres du système 28

PatchMix DSP, désactivation 26

Phonème 73

Pieds en caoutchouc, installation sur AudioDock 9

Plage dynamique 115, 118

Pre-amplificateur microphone 16 platine 19

Pré-retard, compréseur 62

Présélection
crier une nouvelle 56
écraser des effets 56
renomer des effets 5
séléctionner utiliser
supprimer 56

Présélection Utilisateur, effet 55

Principal
niveau d'envoi 44
niveau de retard 44

Principales
attenuateur de sortie 48
bus 44
insertions 48
section 44

Programme d'arriere plan, désactivation 26

0

Quitter les services PatchMix DSP 26

R

Rapport, compresseur 62

Réduction du bruit 113

Relachement, compresseur 62

Remarques, astuces et averissements 3

Retours auxiliaires 47

Réverbération 72

Réverbération stéreo 72

Réverbération, enveloppe 72

Ronflements, dans l'audio 113

Rotation, effet 69

s

S/MUX 75

S/PDIF

entretes et sorties 13

optique 16

Séchéadeprince, table de mixage 24

Session 26

chemin 27

creation d'une nouvelle 27

modèles 27

Seuil,compresseur62,63

insertion d'envoi/retour 45

Sortie

affichage acheminement 46

attenuateur, principale 48

niveau

compteurs 49

ligne 19

moniteur 49

SMPTE 104

réduction à des taux d'échantillonnage élevés 77

section 48

sortie 17

Source de synchronisation externe 28

préselection utiliser FX 56

Synchronisation

connexions du matériel 22

source 28

Synchronisation de brouillage une fois, SMPTE 105

Système d'aide 26

T

Table de mixage

affichage 23

bande 31

attenuateur 43

bouton Solo 43

bouton sourdine 43

envoi auxiliaire 41

étiquette 43

insérer 34

nouvelle 33

type 33

presentation 23

schéma de principe 24

Taux d'échantillonnage

96 kHz et 192 kHz 75

definition 26

DEL d'indication 17

Taux d'échantillonnage de 192 kHz 75

Taux d'échantillonnage de 96 kHz 75

Temps d'affaiblissement, réverbération 72

Temps d'attente, contrôle sans 36

W

Wah automatique 60

Wah-wah 60

Notes
