PAB 5400 - Enceinte automobile MB QUART - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de puissance automobile
Caractéristiques techniques principales	4 canaux, puissance de 5400 watts, technologie Class D
Alimentation électrique	12V DC
Dimensions approximatives	Longueur : 30 cm, Largeur : 24 cm, Hauteur : 6 cm
Poids	3,5 kg
Compatibilités	Compatible avec la plupart des systèmes audio de voiture
Type de batterie	Batterie au plomb ou lithium-ion recommandée
Tension	12V nominal
Puissance	5400 watts max, 1350 watts RMS par canal
Fonctions principales	Amplification audio, filtrage actif, réglage des basses et des aigus
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'humidité excessive
Pièces détachées et réparabilité	Disponibilité de pièces de rechange auprès du fabricant
Sécurité	Protection contre les courts-circuits, surchauffe et surcharge
Informations générales utiles	Installation recommandée par un professionnel pour des performances optimales

FOIRE AUX QUESTIONS - PAB 5400 MB QUART

Quels types d'entrées le MB QUART PAB 5400 accepte-t-il ?

Le MB QUART PAB 5400 accepte des entrées RCA et des entrées haut-parleurs.

Comment installer le MB QUART PAB 5400 dans mon véhicule ?

Pour installer le MB QUART PAB 5400, commencez par déconnecter la batterie du véhicule, puis suivez les instructions fournies dans le manuel d'installation pour le câblage et le montage.

Pourquoi mon MB QUART PAB 5400 ne s'allume-t-il pas ?

Vérifiez les connexions d'alimentation, assurez-vous que le fusible est en bon état et que la batterie est chargée.

Comment régler les niveaux de gain sur le MB QUART PAB 5400 ?

Utilisez le bouton de gain situé sur le panneau avant de l'amplificateur pour ajuster le niveau de gain selon vos préférences audio.

Le MB QUART PAB 5400 est-il compatible avec des subwoofers ?

Oui, le MB QUART PAB 5400 peut être utilisé avec des subwoofers, assurez-vous de respecter les spécifications de puissance et d'impédance.

Comment savoir si mon MB QUART PAB 5400 est en surchauffe ?

L'amplificateur dispose d'un indicateur de température. Si la lumière clignote rouge ou si l'amplificateur s'éteint, cela peut indiquer une surchauffe.

Que faire si j'entends des distorsions dans le son ?

Vérifiez les connexions des câbles, ajustez le niveau de gain et assurez-vous que les haut-parleurs sont correctement adaptés à l'amplificateur.

Quelle est la puissance maximale du MB QUART PAB 5400 ?

Le MB QUART PAB 5400 offre une puissance maximale de 5400 Watts en fonction de la configuration de l'installation.

Où puis-je trouver le manuel d'utilisation du MB QUART PAB 5400 ?

Le manuel d'utilisation peut être téléchargé directement sur le site officiel de MB QUART ou demandé auprès du revendeur où vous avez acheté le produit.

MODE D'EMPLOI PAB 5400 MB QUART

Installation et fonctionnement

Vou venez d'acquerir en achetant un amplificateur de la maison MB QUART un produit de grande valeur sur le plan technique et qualitatif. MB QUART vous souhaite beaucoup de plaisir avec votre amplificateur. Si vous ave des questions concernant cette installation ou sur l'un des autres produits de la maison MB QUART, veillez nous téléphoner ou nous envoyer un mail à l'adresse [e-mail]

jEnhorabuena!

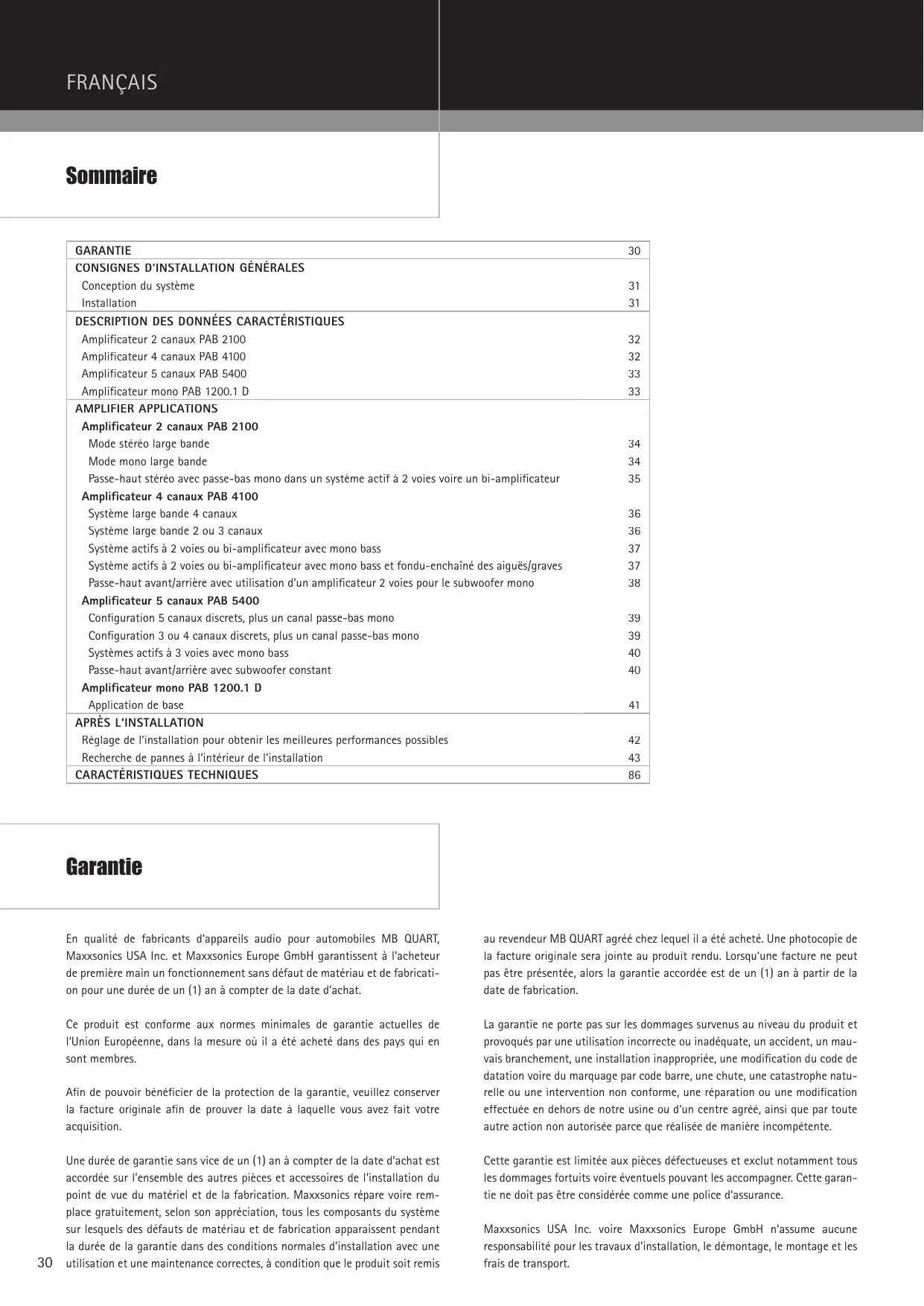

GARANTIE	30
CONSIGNES D'INSTALLATION GÉNÉRALES
Conception du système	31
Installation	31
DESCRIPTION DES DONNÉES CARACTÉRISTIQUES
Amplificateur 2 canaux PAB 2100	32
Amplificateur 4 canaux PAB 4100	32
Amplificateur 5 canaux PAB 5400	33
Amplificateur mono PAB 1200.1 D	33
AMPLIFIER APPLICATIONS
Amplificateur 2 canaux PAB 2100
Mode stéréo large bande	34
Mode mono large bande	34

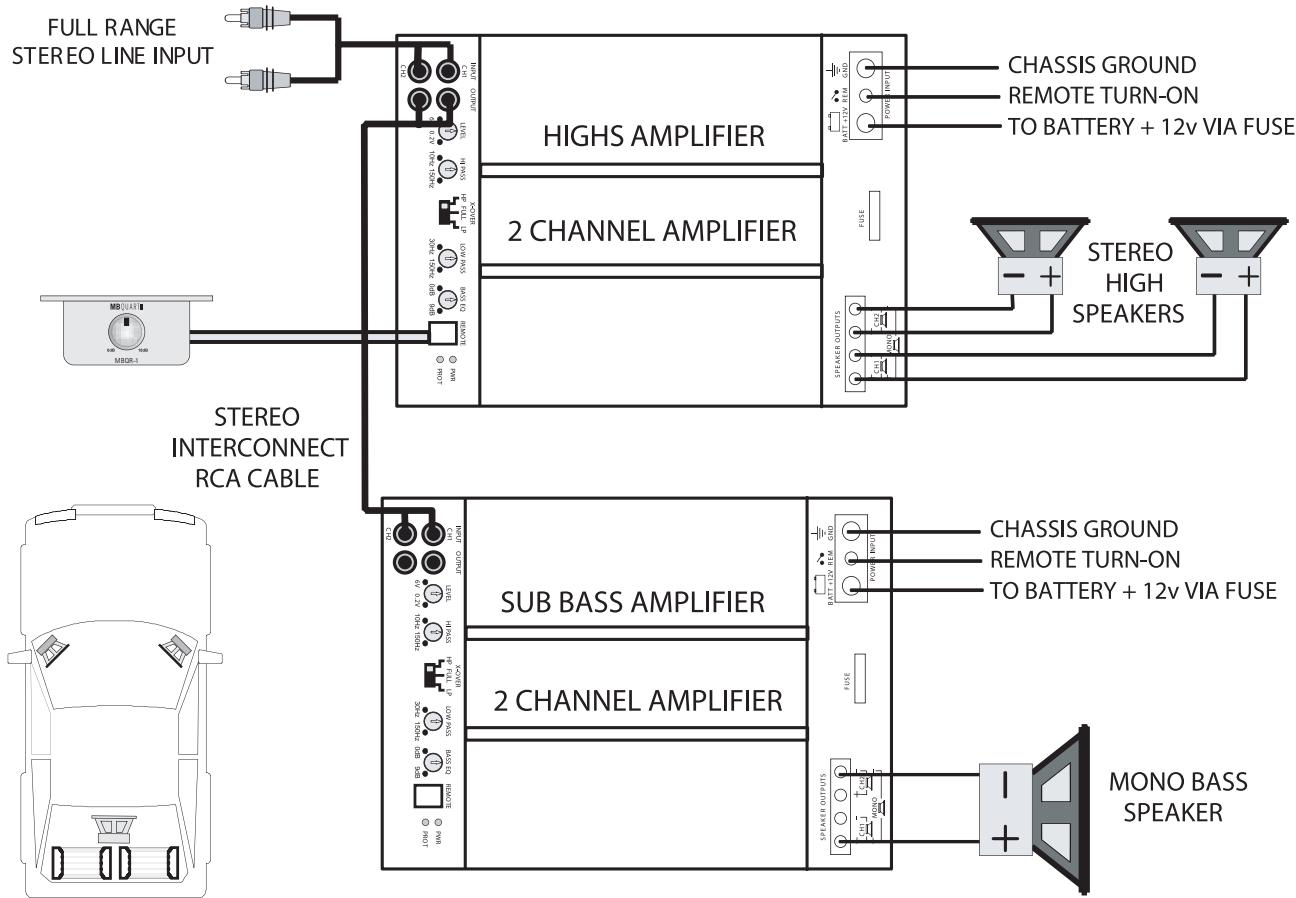

Passé-haut stéréo avec passé-bas mono dans un système actif à 2 voies voire un bi-amplificateur	35
Amplificateur 4 canaux PAB 4100

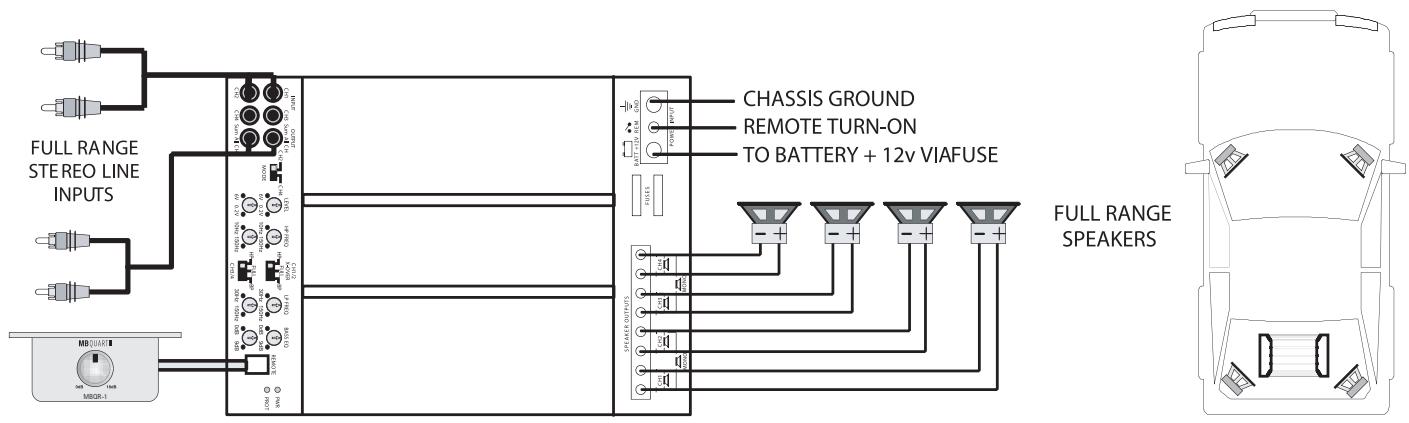

Système large bande 4 canaux	36

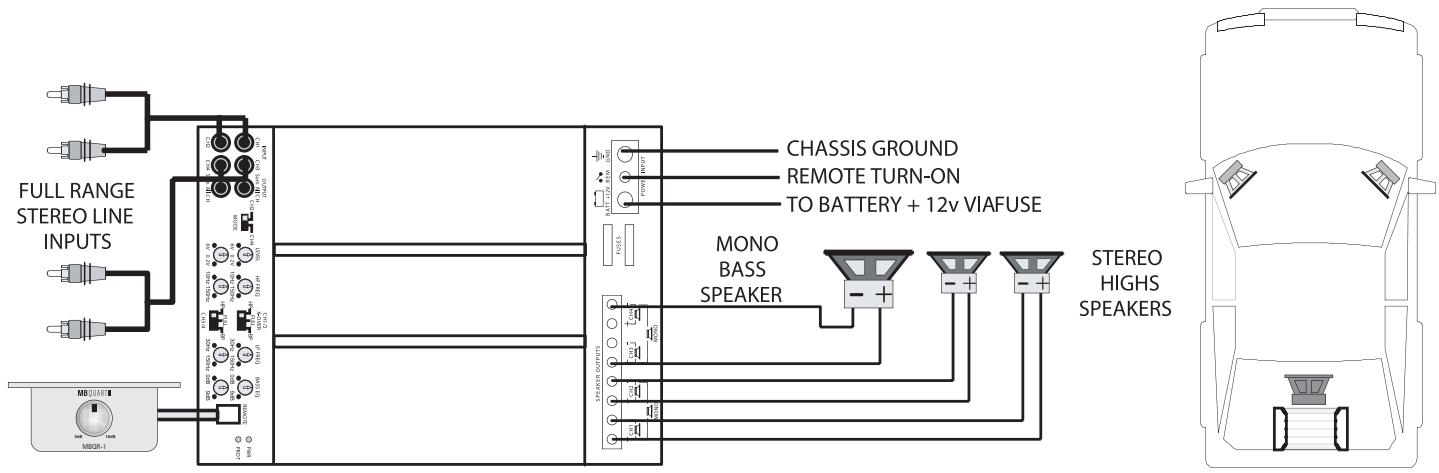

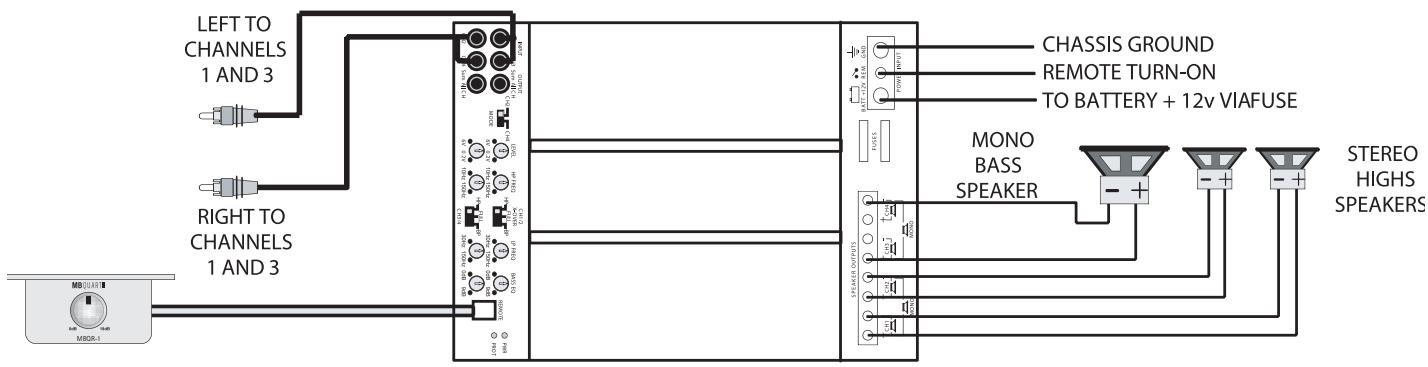

Système large bande 2 ou 3 canaux	36
Système actifs à 2 voies ou bi-amplificateur avec mono bass	37
Système actifs à 2 voies ou bi-amplificateur avec mono bass et fondu-enchaîné des aigués/graves	37

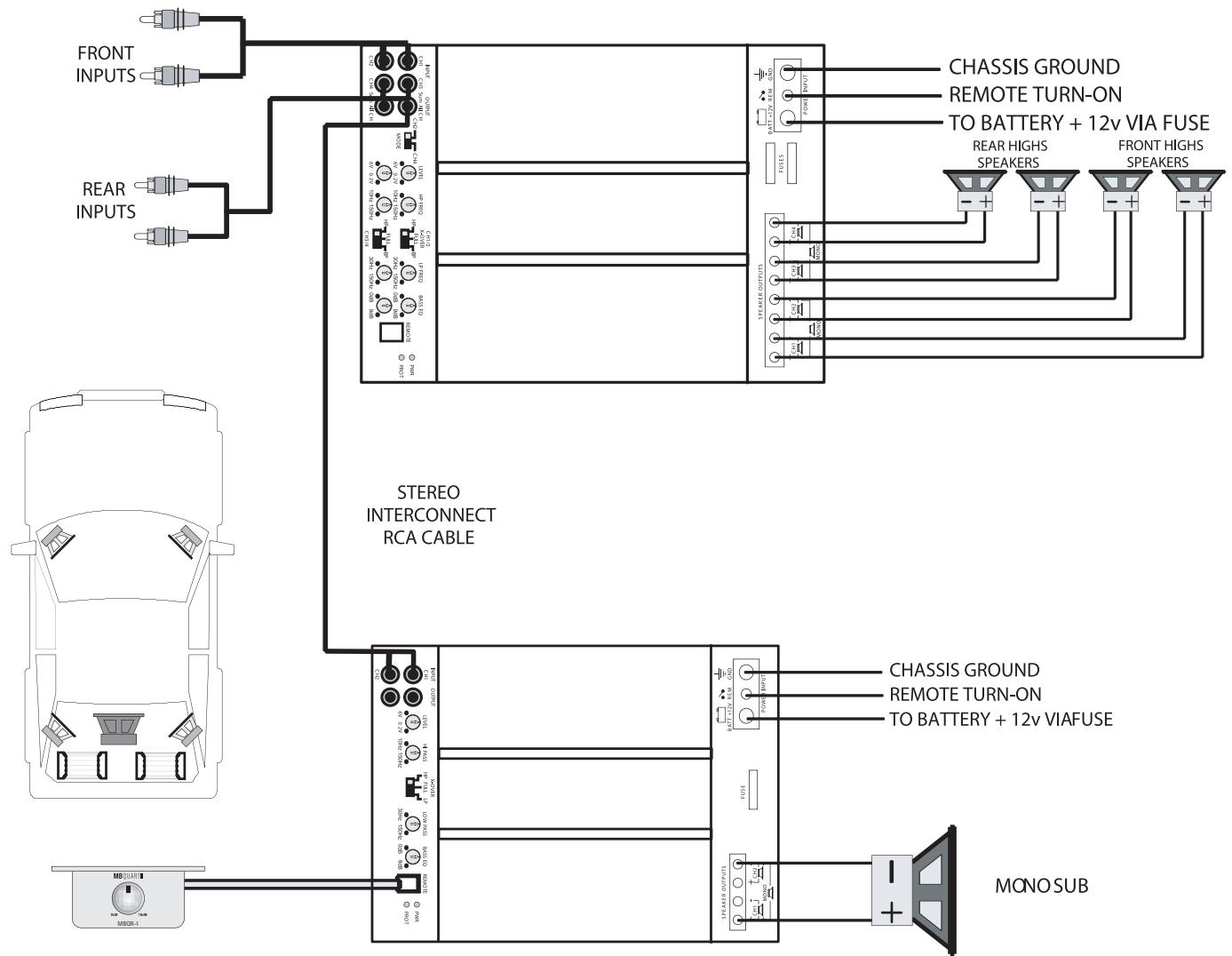

Passé-haut avant/arrête avec utilisation d'un amplificateur 2 voies pour le subwoofer mono	38
Amplificateur 5 canaux PAB 5400

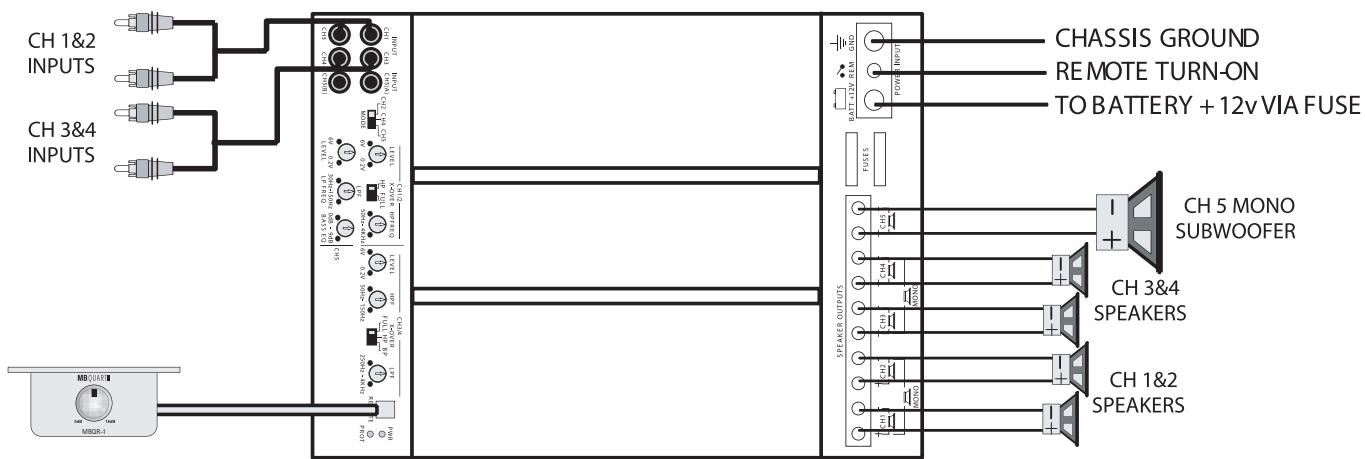

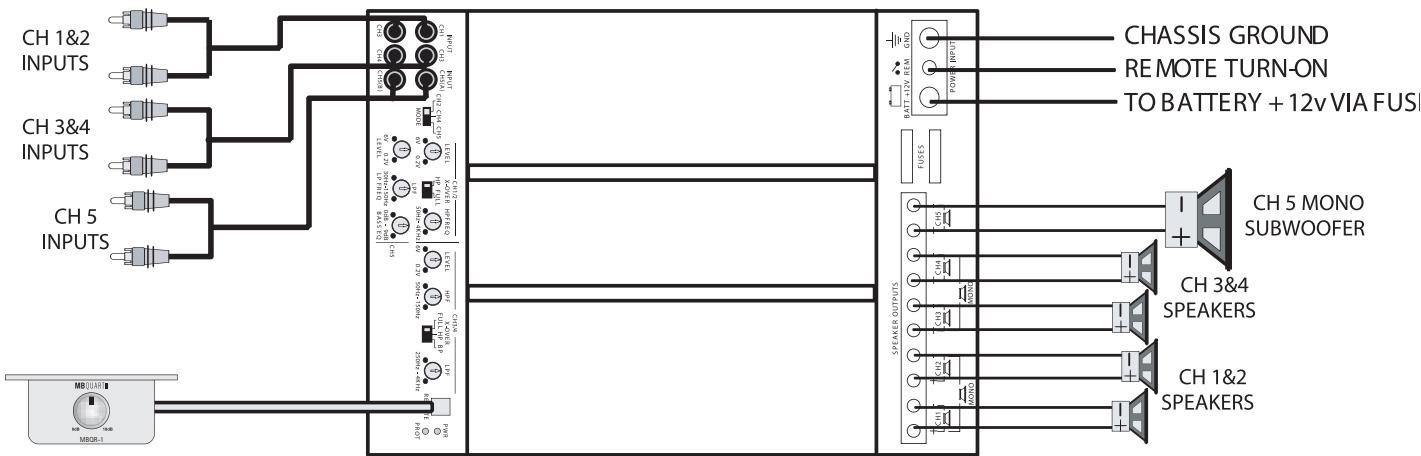

Configuration 5 canaux discret, plus un canal passé-bas mono	39

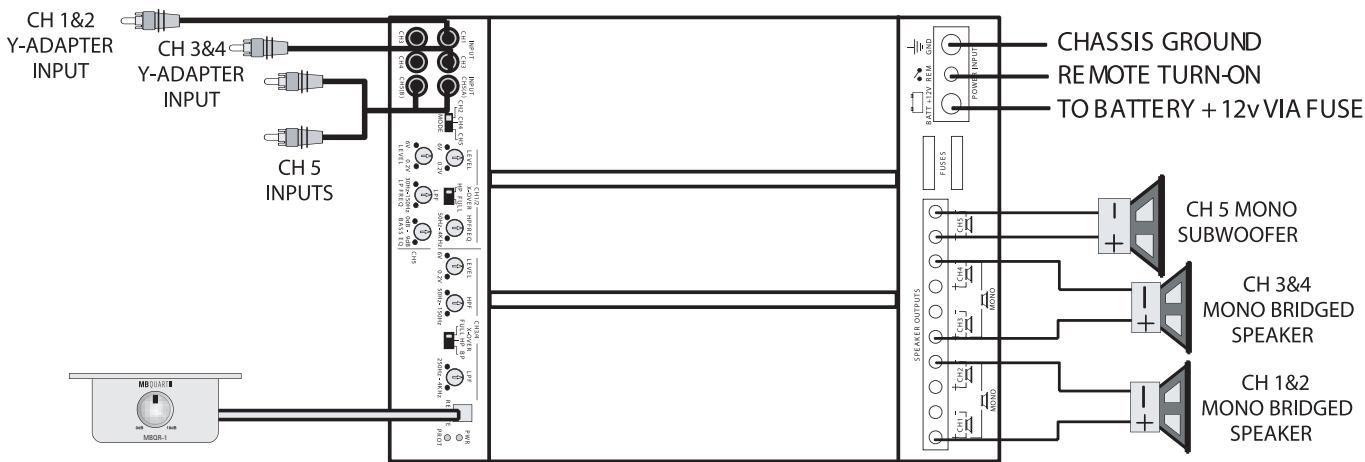

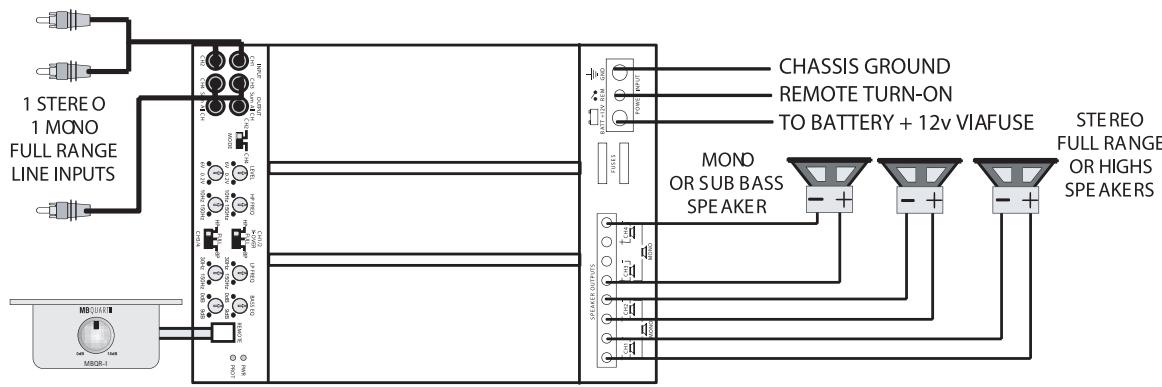

Configuration 3 ou 4 canaux discret, plus un canal passé-bas mono	39

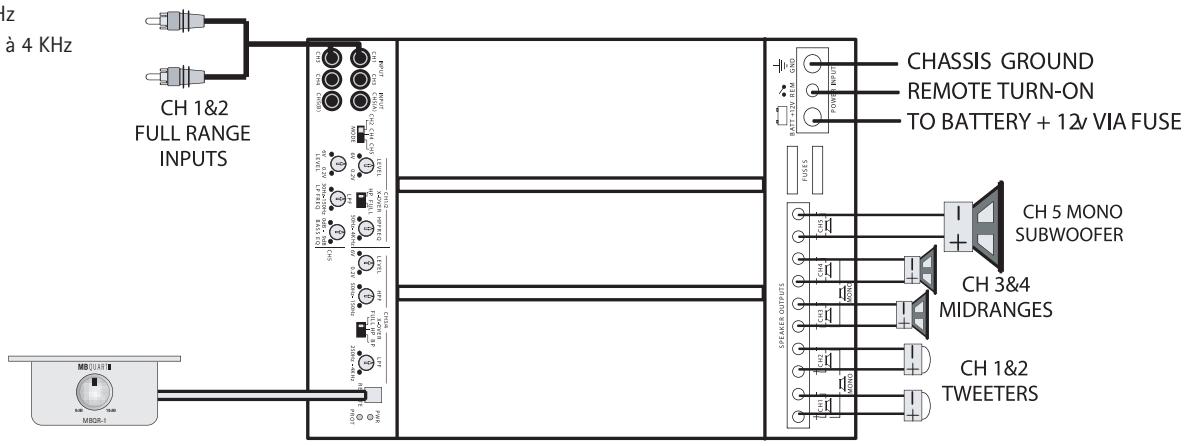

Systèmes actifs à 3 voies avec mono bass	40
Passé-haut avant/arrête avec subwoofer constant	40
Amplificateur mono PAB 1200.1 D

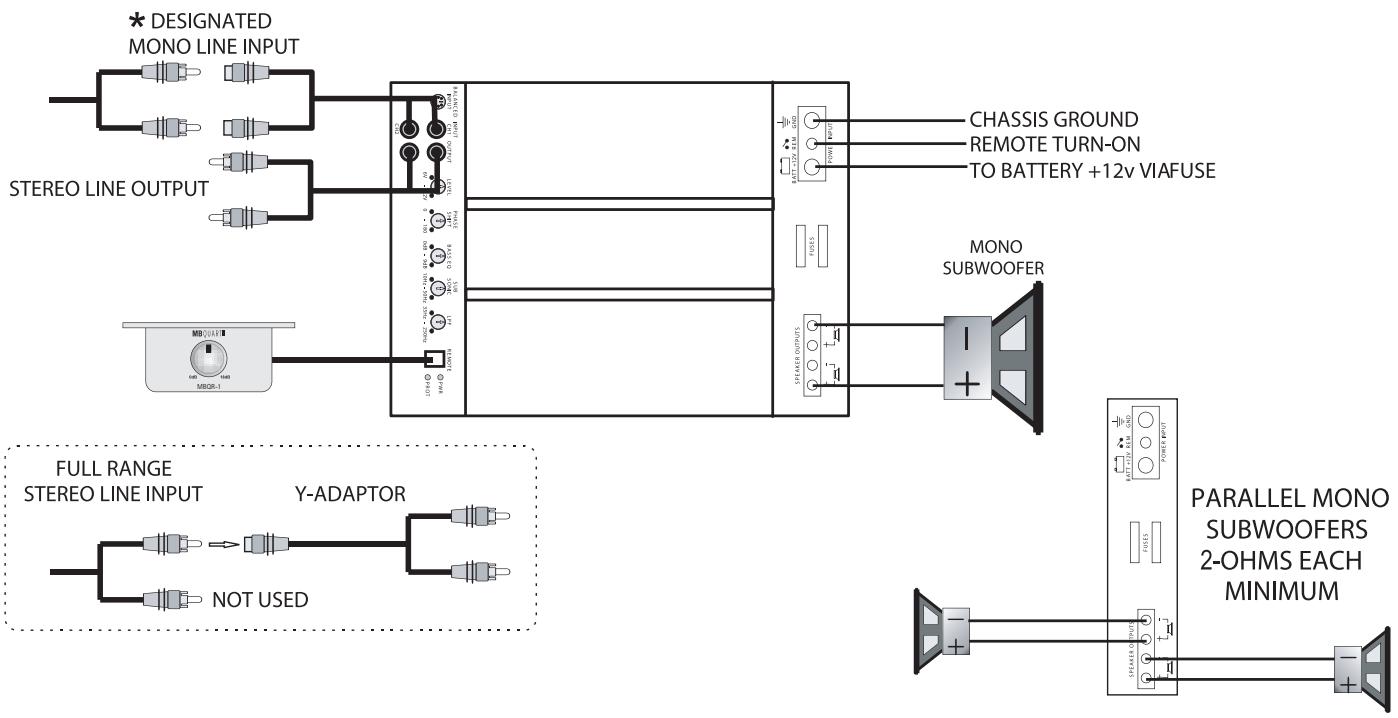

Application de base	41
APRès L'INSTALLATION
Réglage de l'installation pour obtenir les最好的 performances possibles	42
Recherche de pannes à l'intérieur de l'installation	43
CARACTERISTICÉTCHNIQUES	86

Garantie

En qualité de fabricants d'appareils audio pour automobiles MB QUART, Maxxsonics USA Inc. et Maxxsonics Europe GmbH garantissant à l'acheteur de première main un fonctionnement sans défaut de matériel et de fabrication pour une durée de un (1) an à compter de la date d'achat.

Ce produit est conforme aux normes minimales de garantie actuelles de l'Union Européenne, dans la mesure où il a ete achete dans des pays qui en sont membres.

Afin de pouvoir bénéficier de la protection de la garantie, veuillez conserve la facture originale afin de provenir la date à laquelle vous avez fait votre acquisition.

Une durée de garantie sans vice de un (1) an à compter de la date d'achat est accordée sur l'ensemble des autres pieces et accessoires de l'installation du point de vue du matériel et de la fabrication. Maxxsonics répare voire remplace gratuitement, selon son appréciation, tous les composants du système sur lesquels des défauts de matériel et de fabrication apparaissent pendant la durée de la garantie dans des conditions normales d'installation avec une'utilisation et une maintenance correctes, à condition que le produit soit remis

au revendeur MB QUART agréé chez lequel il a été achété. Une photocopie de la facture originale sera jointe au produit rendu. Lorsqu'une facture ne peut pas être représentée, alors la garantie accordée est de un (1) an à partir de la date de fabrication.

La garantie ne porte pas sur les dommages survenus au niveau du produit et provoqués par une utilisation incorrecte ou inadéquate, un accident, un mauvais branchement, une installation inappropriée, une modification du code de datedation voire du marquage par code barre, une chute, une catastrophe naturelle ou une intervention non conforme, une réparation ou une modification effectuee en dehors de notre usine ou d'un centre agreé, ainsi que par toute autre action non autorisée parce que réalisée de manière incompetence.

Cette garantie est limitée aux pieces défectueuses et exclut notamment tous les dommages fortuits voire éventuels pouvant les accompagner. Cette garantie ne doit pas être considérée comme une police d'assurance.

Maxxsonics USA Inc. voire Maxxsonics Europe GmbH n'assume aucune responsabilité pour les travaux d'installation, le démontage, le montage et les frais de transport.

Conception du système

L'installation réussie d'un système stéreo dans un vehicule dépend de plusieurs facteurs tels que la conception du système, la procédure d'installation et le réglage du système. Ce chapitre a pour but de facilititer le travail du monteur en lui révélant quelques astuces et conseils pour une bonne installation. N'oubliez pas toute fois que chaque système ne peut être aussi bon que son mailon le plus faible.

Définissez la configuration de votre système comme par exemple amplificateur individuel, filtré d'aiguillage actif, disposition avant/arrrière etc. Choisissez ensuite, en fonction de vos goûts personnels, la puissance de l'amplificateur. N'oubliez pas s'il vous plaît que les systèmes avec une puissance plus élevé ne seront pas obligatoirement et uniquement à générer un niveau de pression acoustique plus important mais aussi à obtenir une plus grande puissance dans la gamme des pics de fréquence pour pouvoir reproduce nettement des

Installation

Généralités:

Monter l'amplificateur (les amplificateurs) dans la position souhaitee. Placer les connexions de maniere a ce que les cables Cinch passent a 50 cm au moins des cordons secteur et de haut-parleur et que la distance soit suffisante, dans le vehicule, par rapport aux appeareils electriques qui peuvent provoquer un grisellement electrique, comme par exemple les pompes a essence.

Raccordement au secteur et à la terre:

Utilisez des cordons secteur suffisamment dimensionnés, avec une section minimum de 10mm2 pour l'amplificateur. Si vous avee une installation avec un amplificateur multiple, il est conseilé d'installer immidiatement sur la batterie un fusible de taillie suffisante et de poser un cordon d'alimentation elec trique +12V vers un repartiteur avec un fusible a proximite de I'amplificateur. Il suffit ensuite de brancher la borne de raccordement +12V de chaque amplificateur sur le repartiteur. Mettre a la terre chacun des amplificateurs directement en passant par le chassin du vehicule avec une connexion a la masse aussi courte que possible. Utiliser ici aussi un cable avec une section d'au moins 10mm2 . Si nécessaire, utilisez pour cela un repartiteur de mise a la terre, mais il est extrement important que la mise a la terre principale entre le repartiteur et le chassin soit aussi courte que possible et ne depasse-ra, en aucun cas, une longueur de 30~cm . La mise a la terre sur le chassin du vehicule doit etre integralement garantie et la meilleure maniere de creer un bon et solide contact electrique et mecanique consiste a utiliser une grande cosse terminale servie et/ou brasse sur le cable de mise a la terre. L'etape suivante consiste a gratter le vernis sur le chassin du vehicule au point de raccordement en veillant a ce que la surface degagee soit un peu plus grande que la cosse terminale. Percer un trou dans le chassin en fonction de la taillere de la cosse de cable a fourche et bien fixer la cosse du cable de mise a la terre au moyen d'un boulon filte, d'une rondelle de maintainen et d'un ecrou. Appliquer un produit anticorrosif sur la liaison boulon-cosse afin d'eviter tout depôt de rouille à l'avvenir.

ASTUCE: Lors de l'installation des appareils de commande, qu'il s'agisse par exemple d'un tuner CD, d'un égaliseur ou de tout autre appareil audio, procédez de la même manière - choisissez le plus court chemin pour chacune des mises à la terre afin de connecter chaque appareil directement avec le chassin du vehicule en vue de minimiser le renflement et le grésillement.

pointes musicales sans distorsion. Les amplificateurs de faible puissance se heurtent à leurs limites plus vite que leurs parents plus puissants et peuvent, en cas de surmodulation en raison d'harmoniques générés par un signal limite qui entraînant une surchauffe des bobines mobiles, provoquer des dysfonctions du haut-parleur.

Choisissez la position de montage pour le haut-parleur et l'amplificateur. La position du haut-parleur est un compromis permanent entre l'espace et la restitution d'une image stéreo. Monter toujours l'amplificateur en veillant à ce que les ailettes de refroidissement soient à la verticale afin d'obtenir la(Meilleure convection de refroidissement possible et éviter ainsi toute surchauffe.

Pour une meilleure fiabilité et moins d'interférences de l'installation audio avec le bruit du moteur, veuillez utiliser un cable Cinch d'excellente qualité.

Tous les connecteurs 12V , de mise à la terre et de haut-parleur doivent être sertis et/ou brasés afin de garantir une grande fiabilité. Assurez-vous que les isolations de cable dans le vehicule ne peuvent pas se froter à du métal non protégé ce qui peut entraîner l'apparition de courts-circuits avec le chassin du vehicule.

Ordre de branchement fiable:

Après avoir posé l'ensemble des cables, brancher le cable correspondant sur les haut-parleurs VOIRE sur les circuits d'aiguillage et amplificateurs de ces derniers puis poser le cable Cinch et I'enficher. Ceci fait,poser tous les cables de mise à la terre et les connecteurs pour la ligne de régulation d'enclenchement (REM). Brancher maintenant tous les cables +12V sur le haut-parleur (les haut-parleurs) et les répartiteurs ainsi que les porte-fusibles. Pour finir, alors que leFuse principal est retire,brancher le cable principal +12V sur la batterie et vous étes pour ainsi dire prét pourmettre l'installation en marche.

Mise en service de l'installation:

La procédure ci-dessous semble exagérée, mais il n'y a rien de plus frustrant que demettre en marchepour la première fois une installation stéreo et de constater qu'elle ne fonctionne pas immédiatement comme elle devrait. S'assurer d'abord que l'appareil de commande, par exemple le tuner CD, est étenteint, puismettre tous les régulateurs à degrés (niveau) de l'amplificateur sur la position minimum (dans le sens inverse des aiguilles d'une montre), y compris le régulateur de volume sonore sur l'appareil de commande. Régler tous les égaliseurs sur 0 dB (pas d'amplification) puis tous les régulateurs de la fréquence de recouvrement des filtres d'iguillage actifs conformément aux recommendations du fabricant des haut-parleurs sur des fréquences approximatives si vous souhaitez activer partiellement ou totalement les systèmes de haut-parleurs. Régler l'ensemble des selectseurs d'entrée et des interrupteurs du filtré d'aiguillage conformément aux exigences du système. Enlever tous les fusibles de l'amplificateur puis placer le fuseible principal sur la batterie. Si le fuseible ne grille pas, vous pouvez alors monter le fuseble dans l'un des amplificateurs et l'installation est opérationnelle. Mettez l'appareil de commande en marche, insérez un CD ou Choisissez une chaine de radio puis montez le son en tournant le bouton du volume sur l'appareil principal. Si le son est bon, éteignez l'appareil principal et placez les fusibles l'un après l'autre dans les amplificateurs restants jusqu'à ce que toute l'installation soit opérationnelle et qu'elle fonctionne correctement.

Amplificateur multicanal Premium

• Chaque modele et concu pour un mode stéreo 4 & 2 ohms par canal, voire pour un mode mono ponté 4 ohms.

• Comme tous les amplificateurs bridgeables, le fonctionnement tri-mode est possible avec n'importe qu'elle paire de canaux d'amplification stéro.

• Les sensibilités d'entrée pour des puissances nominales sont variables dans une plage comprise entre 0,2 et 6V .
• Tous les filtres actifs sont réglibes en continu au sein de leur plage respective.

• La pente du signal des filtres actifs est de 12 dB/Oct pour les filtres stéreo et de dB/Oct pour les filtres mono.

• L'affichage DEL de puissance (POWER) indique, lorsqu'il est allumé, que l'appareil est sous tension et qu'il est par conséquent opérationnel.

• Tous les amplificateurs Premium de MB QUART sont équipés d'un vaste système de diagnostic. Tout court-circuit des connexions de haut-parleur ainsi que toute panne de courant continu au niveau de l'amplificateur sont indiqués par l'affichage DEL DIAGNOSE voire PROTECT qui s'allume.

ATTENTION: IL EST INTERDIT EN PRINCipe DE METTRE EN MARCHE LES AMPLIFCATEURS EN-DESSOUS DE L'IMPEDANCE POUR LAQUEILLE ILS SONT CONCUS. CELA PROVOQUERAIT SINON DES DEGATS AU Niveau DE L'APPAREIL QUI NE SONT PAS COUVERTS DANS LE CADRE DE LA DECLARATION DE GARANTIE STIPULEE DANS LE MODE D'EMPLOI.

Amplificateur multicanal: mode stéreo 4 & 2 ohms, mode mono ponté 4 ohms.

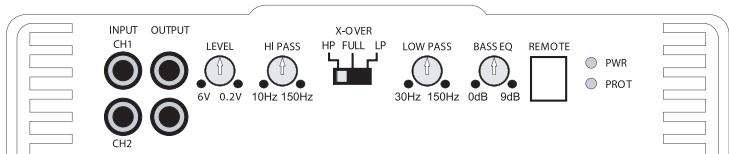

Amplificateur 2 canaux PAB 2100

Il est possible de selectionner les types de filtrte internes au moyen du commutateur de filtrte actif (X-Over):

• Le signal d'entrée est transmis directement aux douilles Cinch LINE OUT, independamment du réglage du filtré, ce qui simplifie le couplage en série des amplificateurs (Daisy-Chaining).
• HP: Sélectionne le filtré HIGH PASS (passe-haut) intégré qui peut être régé de manière variable dans une plage comprise entre 10Hz et 150Hz .
• FULL: Contourne l'ensemble des filtres pour le mode de fonctionnement large bande.

• LP: Sélectionne le filtré LOW PASS (passe-bas) intégré qui peut être régé de manière variable dans une plage comprise entre 30 Hz et 150 Hz. Il faut tener compte du fait que le signal LOW PASS (passe-bas) est un signal MONO.
• Dans la position LP, le contrôle HIGH PASS joue le role d'un contrôle subsonique.
• Lorsque le mode LP est sélectionné, un BASS EQ (égaliseur de graves) est simultanément mis en circuit dans une plage comprise entre 0 et +9 dB à une fréquence de 45 Hz.

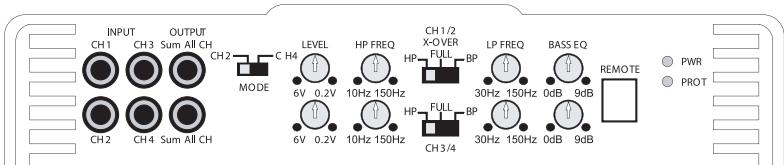

Amplificateur 4 canaux PAB 4100

Interrupteur à couilisse pour sélectionner le mode d'entrée (MODE):

• Si I'interrupteur se trouve dans la position CH2, TOUTES les quatre entrées de l'amplificateur sont pilotées depuis les douilles Cinch CH1/CH2.
• Dans la position 4CH, la paire de canaux 1&t2 reçoit le signal d'entrée des douilles Cinch CH1 et CH2 tandis que la paire de canaux 3&t4 le reçoit des douilles Cinch CH3 et CH4.

Il est possible de régler le signal d'entrée pour la paire de canaux d' amplification 1 et 2 au moyen du commutateur de filtre actif supérieur (1/2CH X-OVER):

• HP: Sélectionne le filtré HIGH PASS (passe-haut) intégré qui peut être régé de manière variable dans une plage comprise entre 10Hz et 150Hz .
• FULL: Contourne l'ensemble des filtres pour le mode de fonctionnement large bande.
• BP: Sélectionne le filtré LOW PASS (passe-bas) intégré qui peut être régle de manière variable dans une plage comprise entre 30 Hz et 150 Hz.
  Il faut tenir compte du fait que le signal LOW PASS (passe-bas) est un signal MONO.
• Dans la position BP, le contrôle HIGH PASS joue le role d'un contrôle subsonique.
• Lorsque le mode BP est sélectionné, un BASS EQ (égaliseur de graves) est simultanément mis en circuit dans une plage comprise entre 0 et +9 dB à une fréquence de 45 Hz.

Il est possible de régler le signal d'entrée pour la paire de canaux d' amplification 3εt4 au moyen du commutateur de filtre actif inférieur (3/4CH X-OVER):

• HP: Sélectionne le filtré HIGH PASS (passe-haut) intégré qui peut être régé de manière variable dans une plage comprise entre 10 Hz et 150 Hz.
• FULL: Contourne l'ensemble des filtres pour le mode de fonctionnement large bande.
• BP: Sélectionne le filtré LOW PASS (passe-bas) intégré qui peut être régisé de manière variable dans une plaque comprise entre 30 Hz et 150 Hz.

Il faut tener compte du fait que le signal LOW PASS (passe-bas) est un signal MONO.

• Dans la position BP, le contrôle HIGH PASS joue le role d'un contrôle subsonique.
• Lorsque le mode BP est sélectionné, un BASS EQ (égaliseur de graves) est simultanément mis en circuit dans une plage comprise entre 0 et +9 dB à une fréquence de 45 Hz.
• Les signaux large bande des entrées de canal 1/2 sont transmis aux douilles Cinch LINE OUT independamment du réglage du commutateur de contrôle.
• Il est possible de pilotier le niveau du signal passé-bas uniquement pour les canaux 3/4 grâce à un régulateur branché sur la douille REMOTE et monté par exemple sous le tableau de bord.

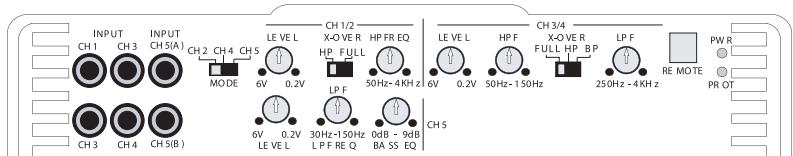

Amplificateur 5 canaux PAB 5400

Le modele PAB 5400 est équipé de trois paires de douilles d'entrée (LINE INPUT):

Entrées Line aux douilles Cinch pour les paires de canaux 1&t2, 3&t4 ainsi que pour le canal MONO 5. Ces entrées peuvent être utilisées dans diverses combinaisons adaptées à l'application et en fonction des réglages de l'interrupteur de mode d'entrée (MODE) et du commutateur de filtré actif (X-OVER) pour les canaux 1&t2 voiré 3&t4.

Interrupteur à couilisse pour sélectionner le mode d'entrée (MODE):

• Si l'interrupteur se trouve dans la position CH2, TOUTES les cinq entrées de l'amplificateur sont pilotées depuis les douilles Cinch CH1/CH2.
• Dans la position 4CH, la paire de canaux 1&2 reçoit le signal d'entrée des douilles Cinch CH1 et CH2 tandis que la paire de canaux 3&4 le recoit des douilles Cinch CH3 et CH4. En outre, un signal combiné mono de ces quatre douilles Cinch est alimenté dans le canal 5.

Lorsque la position 5CH DISCRETE est selectionnée, chaque canal reçoit un signal d'entrée de sa douille d'entrée Cinch respective. Le canal 5 est doté au niveau de son entrance Line de deux douilles qui sont connectées ensemble.

Commutateur de filtré actif pour la paire de canaux 1&2 (1/2 CH X-OVER):

• FULL: Sélectionne pour cette paire de canaux le mode de fonctionnement large bande.

• HP: Sélectionne le filtré passée-haut (HI) qui peut être régle de manière variable dans une plage comprise entre 50 Hz et 4 KHz.

Commutateur de filtré actif pour la paire de canaux 3&t4 (3/4 CH X-OVER):

• FULL: Sélectionne pour cette paire de canaux le mode de fonctionnement large bande.
• BP: Dans ce mode particulier, le filtrte salle-haut (HI) et le filtrte salle-bas (LOW), tous deux régables en continu dans une plage comprise entre 50Hz et 4 KHz, sont régés de manière à former un filtrte salle-bande.
• HP: Sélectionne le filtré passée-haut (Hl) qui peut être régle de manière variable dans une plage comprise entre 50 Hz et 4 KHz.

Canal 5 (5 CH):

• Les fonctions pour le canal 5 ont été très spécifiquementation selectionnées pour un mode de fonctionnement mono bass et ne sont pas commutables:
• Le contrôle passage-bas (LOW PASS) possède une plage régliable de manière variable entre 30 Hz et 150 Hz.
• L'égaliseur de graves fournit une accentuation des graves de 0 à +9 dB à une fréquence de 45 Hz.

Amplificateur mono Premium

• L'amplificateur mono Premium PAB 1200.1 D est concu pour des charges de 4, 2 et 1 ohms.
• Les sensibilités d'entrée pour les puissances nominales sont variables dans une plage comprise entre 0,1 et 9V .
• Tous les filtres actifs sont réglibes en continu au sein de la plage respective.
• La pente du signal des filtres actifs mono est de 24 dB/Oct.
• L'affichage DEL POWER indique, lorsqu'il est allumé, que l'appareil est sous tension et qu'il est par conséquent opérationnel.

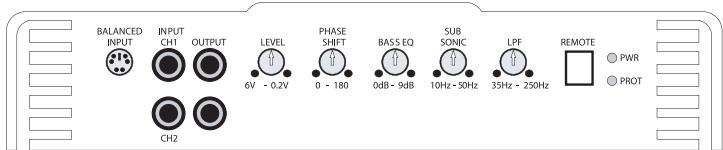

Amplificateur mono PAB 1200.1D

Les amplificateurs mono 1 canal sont concus pour des charges de 4, 2 et 1 ohms et peuvent être utilisés dans n'importequel système de bi-amplificateur (Bi-Amp) décrit dans les modes d'emploi pour les systèmes 2 et 4 canaux.

Le signal d'entrée Cinch (LINE INPUT) est directement transmis aux douilles de sortie Cinch (LINE OUTPUT),quel que soit le réglage des filtres actifs. Il est possible de piloter le signal de l'égaliseur de graves (BASS EQ) grâce à un régulateur branché sur la douille REMOTE et monté par exemple sous le tableau de bord.

• SUBSONIC permet des réglages du filtré subsonique dans une plage comprise entre 10Hz et 50Hz .
• BASS EQ permet d'accentuer le niveau des graves dans une plage comprise entre 0 dB et 9 dB.
• LOW PASS autorise le réglage du filtre salle-bas dans une plage comprise entre 35 Hz et 250 Hz.

ATTENTION: IL EST INTERDIT EN PRINCipe DE METTRE EN MARCHE LES AMPLIFCATEURS EN-DESSOUS DE L'IMPEDANCE POUR LAQUEILLE ILS SONT CONCUS. CELA PROVOQUERAIT SINON DES DEGATS AU Niveau DE L'APPAREIL QUI NE SONT PAS COUVERTS DANS LE CADRE DE LA DECLARATION DE GARANTIE STIPULEE DANS LE MODE D'EMPLOI.

Amplificateur mono: concu pour 4, 2 et 1 ohms.

• PHASE-Shift (déphasage) permet des réglages dans une plage comprise entre 0 et 180 degrés.
• LEVEL: Il est possible ici d'harmoniser le niveau d'entrée de l'amplificateur (Gain) avec le niveau de sortie du poste de radio/lecteur de CD.
• POWER: Lorsqu'un affichage DEL vert s'allume,ILA signifie que l'amplificateur est sous tension, qu'il est connecté à la terre et que la commande REM est activée.
• PROTECT: Lorsque l'affichage PROTECT s'allume, cela signifie que l'amplificateur presente un dernier et qu'il n'est pas opérationnel. Il existe différents types de problèmes qui forcent l'amplificateur à commuter dans le mode Protect. Pour en savoir plus, consulter les instructions de recherche de pannes à la fin du mode d'emploi.
• BALANCED INPUT: Accepte le niveau d'entrée symétrique dans une plage comprise entre 0,4 V et 18 V.

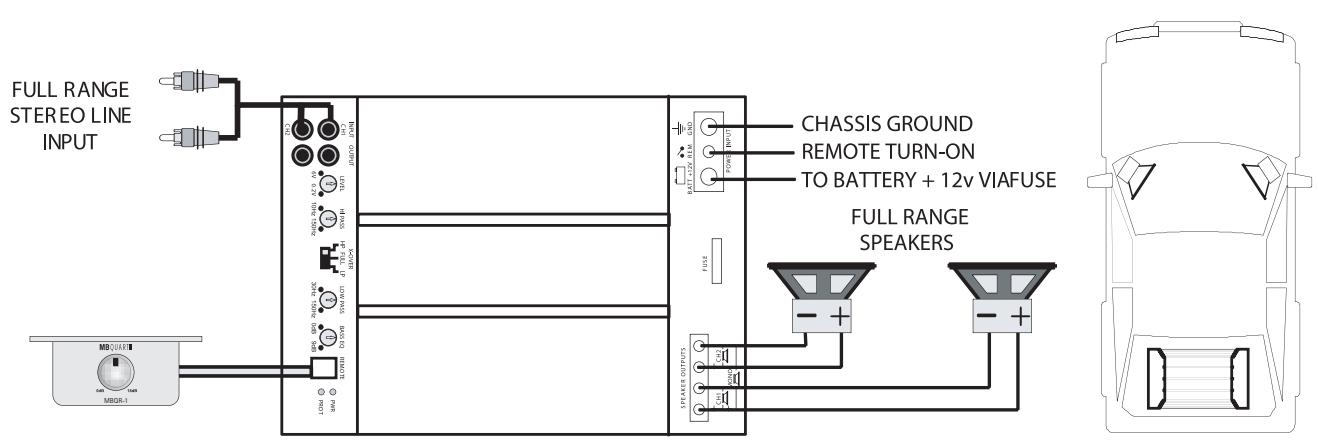

Mode stéreo large bande

Il s'agit de l'application de base la plus frequente pour les amplificateurs 2 canaux de la série Premium.

1. Check-list pour les connexions par cable:

Relier les entrées Cinch (LINE IN) au moyen de câbles Cinch hauts de gamme avec le poste de radio/lecteur de CD.

1. Commutateur de filtré actif (X-OVER):

Celui-ci doit se couver dans la position "FULL".

1. Check-list pour le réglage de la fréquence de recouvrement:

Ne concerne pas le mode de fonctionnement large bande (FULL).

1. Sensibilité d'entrée (LEVEL):

Consulter le chapitre, "Réglage de l'installation pour obtenir les更好地 performances possibles".

1. Module de télécommande des graves:

Brancher ce module sur la douille „REMOTE" de l'amplificateur au moyen du cable de commande fourni.

REMARQUE:

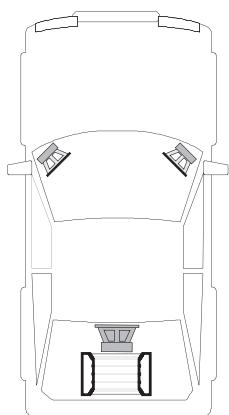

Minimum pour les impédances globales du haut-parleur:

4 & 2 ohms dans le mode stéreo, voire 4 ohms dans le mode mono.

Cet amplificateur ne fonctionne ni dans le mode stéreo 1 ohm, ni dans le mode mono 2/1 ohms.

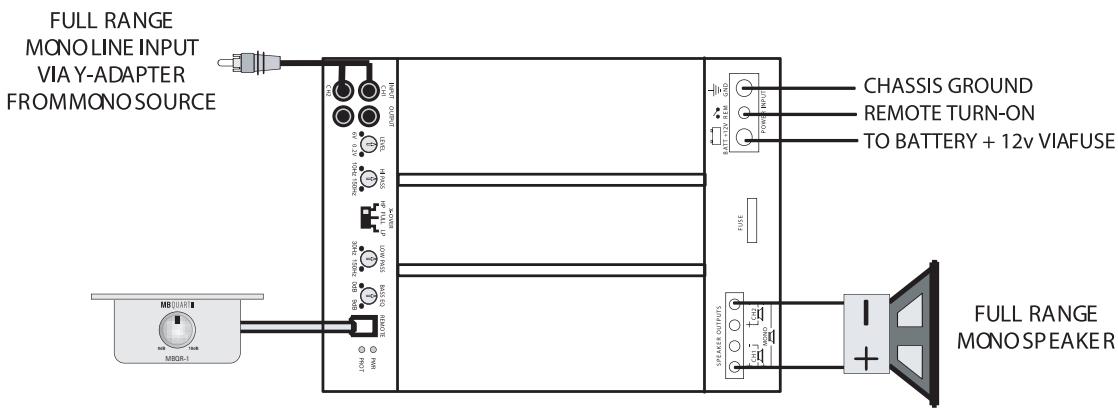

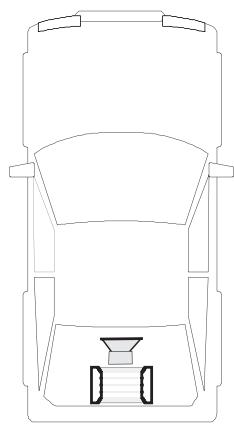

Cette application montre la procédure fondamentale de pontage mono pour tous les amplificateurs de MB QUART.

Check-list pour les connexions par cable:

Une source de signaux MONO est nécessaire comme par exemple la sortie subwoofer mono d'un filtré actif, que celle-ci se présente sous forme d'un apparéil séparé ou qu'elle soit intégrée dans un apparéil de commande ou un égaliseur.

Important: N'essayez pas de connecter ensemble les sorties actives ou positives d'une source quelconque pour receivevoir un signal mono, car cela pourrait fort bien entraîner des dégats au niveau de l'étage final de cette source. Il est nécessaire que le MEME signal soit alimenté à l'entrée de gauche tout comme à l'entrée de droite au moyen d'un cable Cinch adaptateur Y. Relier le terminal de raccordement positif du haut-parleur mono avec le raccord "LEFT +" et son terminal négatif avec le raccord "RIGHT -".

Check-list pour le réglage du commutateur de filtré actif:

• L'interrupteur AMPLIFIER X-OVER doit se trouver dans la position FULL.

Check-list pour le réglage du régulateur de la fréquence de recouvrement:

Ne concerne pas le mode de fonctionnement large bande.

ASTUCE: Si vous utilise la sortie subwoofer mono d'un filtre actif, il est tout à fait possible demettre en circuit sur ces amplificateurs le filtre passebas afin d'obtenir une pente plus rigide du signal de la réponse fréquentielledu filtre passe-bas.

Minimum pour l'impédance globale des haut-parleurs: 4 ohms mono.

Passe-haut stéréo avec passer-es mono dans unsysteme actif à 2 voies voire un bi-amplificateur

Dans cette application, nous utilisons un amplificateur 2 canaux pour les haute fréquences et un deuxième pour les basses fréquences voir une subwoofer mono. Veuillez vérifier les specifications des haut-parleurs afin de définir les critères maximaux de la puissance de l'amplificateur.

Check-list pour les connexions par cable:

Brancher les entrées Cinch (LINE IN) de l'amplificateur pour les hautes fréquences avec des cables Cinch hauts de gamme sur le poste de radio/lecteur de CD.

Brancher les sorties LINE OUT de l'amplificateur pour les hautes fréquences avec un cable Cinch stéro sur les entrées de l'amplificateur pour les basses fréquences.

Raccordement du subwoofer mono:

Brancher les terminaux positifs du haut-parleur mono sur le raccord "LEFT +" ainsi que son terminal négatif sur le raccord "RIGHT -".

Check-list pour le réglage des commutateurs de filtré:

• Amplificateur d'aiguës: contrôleur X-OVER dans la position HP.
• Amplificateur de graves: contrôleur X-OVER dans la position LB/BP.

Check-list pour le réglage des réguleurs de la fréquence de recouvrement:

Amplificateur d'aigués:

Amplificateur de graves:

• HI PASS (filtre subsonique): 10 Hz à 40 Hz
• LOW PASS: 100 Hz

Veuillez tenir compte du fait que ces fréquences de coupure constituent uniquement des propositions. Vérifier les specifications du fabricant pour les haut-parleurs et dire le chapitre „Réglage de l'installation pour obtenir les valeurs performances possibles".

Check-list pour les réguleurs LEVEL:

Consulter le chapitre „Réglage de l'installation pour obtenir les更好地 performances possibles".

Minimum pour les impédances globales du haut-parleur:

• 2 ohms par canal dans le mode stéreo.
• 4 ohms dans le mode mono ponté.

Système large bande 4 canaux

Nous vous montrons ici comment vous pouvez utiliser les amplificateurs 4 canaux dans le mode large bande 4 canaux de base.

Check-list pour les connexions par cable:

Brancher les quatre entrées d' amplificateur (LINE IN) avec des cables Cinch hauts de gamme sur le poste de radio/lecteur de CD.

Check-list pour le réglage des commutateurs de filtré:

• 1/2CH X-OVER: Position „FULL"
• 3/4CH X-OVER: Position „FULL"

Check-list pour le réglage des régulateurs de la fréquence de recouvrement:

Canaux 1/2:

Canaux 3/4:

Check-list pour le réglage des régulateurs de niveau:

Consulter le chapitre „Réglage de l'installation pour obtenir les更好地 performances possibles".

Minimum pour les impédances globales du haut-parleur:

2 ohms par canal.

Système large bande 2 ou 3 canaux

Nous vous montrons ici comment utiliser les amplificateurs 4 canaux en tant que système large bande 2 ou 3 canaux en tirant profit de la possibilité d'utiliser tous les amplificateurs MB QUART comme des amplificateurs mono pontés.

L'exemple suivant montre comment il est possible de creer un systeme 3 canaux grâce à un couplage mono ponté sur la paire de canaux 3 / 4 . Pour pouvoir installer un systeme 2 canaux, suivez tout simplement cet exemple pour également configurer la paire de canaux 1 / 2 sous forme de couplage mono ponté.

Check-list pour les connexions par cable:

• Brancher les entrées de la paire de canaux 1/2 sur une source stéreo appropriée avec des cables Cinch hauts de gamme, comme un apparéil de commande par exemple.
• Pour pointer la paire de canaux 3/4 , une source de signaux mono est nécessaire. Celle-ci se présente par exemple sous forme d'une sortie subwoofer mono d'un filtré actif, qu'il s'agisse d'un poste individuel ou d'un filtré intégré dans un poste de commande ou un égaliseur.

Important: N'essayez pas de connecter ensemble les sorties actives voire positives d'une source qualconque pour receivevoir un signal mono, car cela pourrait fort bien entraîner des dégats au niveau de l'étage final de cette source.

• Le MEME signal doit être alimenté à la sortie de droite aussi bien qu'à la

sortie de gauche au moyen d'un cable Cinch adaptateur Y.

• Brancher le terminal de raccordement du haut-parleur mono, conformément à l'illustration, sur le raccord "LEFT +" et le terminal négatif sur le raccord "RIGHT -".

Check-list pour le réglage des commutateurs de filtré:

• 1/2 CH X-OVER: Position „FULL"
• 3/4 CH X-OVER: Position „FULL"

Check-list pour le réglage des réguleurs de la fréquence de recouvrement:

Canaux 1/2:

Canaux 3/4:

ASTUCE: Si vous utilisez la sortie subwoofer mono d'un filtre actif, il est tout à fait possible de mettre en circuit sur ces amplificateurs le filtre passebas afin d'obtenir une pente plus rigide du signal de la reponse fréquentielledu filtre passebas.

Check-list pour le réglage des régulateurs de niveau:

Consulter le chapitre „Réglage de l'installation pour obtenir les更好地 performances possibles".

Minimum pour les impédances globales du haut-parleur:

• 2 ohms par canal dans le mode stéreo.
• 4 ohms dans le mode mono ponté.

Système actifs à 2 voies ou bi-amplificateur avec mono bass

Cette application montre comme il peut être simple d'installer un système actif à 2 voies en utilisant un amplificateur 4 canaux Premium. Les canaux 1 et 2 sont utilisés pour les aiguès, les canaux 3 et 4 pour le mono bass.

Check-list pour les connexions par cable:

Vous doivent alimenter le même signal aux deux entrées (LINE IN), c'est pour-qui vous doivent utiliser deux adaptateurs Y, un premier pour, conformément à l'illustration, alimenter le signal de gauche dans les canaux 1 et 3, ainsi qu'un deuxième pour alimenter le signal de droite dans les canaux 2 et 4.

Raccordement du subwoofer mono:

Brancher le terminal de raccordement positif du haut-parleur mono sur le raccord "LEFT +" ainsi que le terminal négatif sur le raccord "RIGHT -".

Check-list pour le réglage des commutateurs de filtré:

• 1/2 CH X-OVER: Position „Hl"
• 3/4 CH X-OVER: Position „LP/BP"

Check-list pour le réglage des réguleurs de la fréquence de recouvrement:

Canaux 1/2:

Canaux 3/4:

• HI PASS: 100 Hz
• HI PASS (subsonique): 20 Hz
• LOW PASS: non applicable
• LOW PASS: 100 Hz

Veuillez tenir compte du fait que ces fréquences de coupure constituent unquivalent des propositions. Vérifier les specifications du fabricant pour les haut-parleurs et dire le chapitre „Réglage de l'installation pour obtenir les最好的 performances possibles".

Check-list pour les réguleurs LEVEL:

Consulter le chapitre „Réglage de l'installation pour obtenir les更好地 performances possibles".

Minimum pour les impédances globales du haut-parleur:

• 2 ohms par canal dans le mode stéreo.
• 4 ohms dans le mode mono ponté.

Système actifs à 2 voies ou bi-amplificateur avec mono bass et fondu-enchaîné des aiguës/graves

Nousprésentons ici une variation du système précité. Etant donné qu'il s'agit d'un système à 2 voies, nous pouvons utiliser les sorties en face avant d'un apparéil de commande pour pilotier les aigués et les sorties en face arrêtre pour pilotier les graves. Grace à cette procédure, l'auditeur peut facilement adapter aux aigués le niveau relatif des graves au moyen du régulateur pour le fondu-enchaîné avant/aririère (Fader) sur l' apparéil de commande. Les canaux 1 et 2 sont utilisés pour les aigués, les canaux 3 et 4 pour le mono bass.

Check-list pour les connexions par cable:

• Utiliser des cables Cinch hauts de gamme pour brancher les entrées de l'amplificateur sur la source conformément à l'illustration.
• Procedez pour le réglage des commutateurs de filtré actif et celui des recouvements de fréquence de la manière indiquée pour le système précédement décrit.

Passe-haut avant/arrête avec utilisation d'un amplificateur 2 voies pour le subwoofer mono

Grçà à la combinaison d'un amplificateur 2 voies avec un amplificateur 4 voies, il est facile d'assembler, en utilisant les filtres intégrés, un système complet avec aigués en face avant/arrête et subwoofer mono.

Check-list pour les connexions par cable:

• Utilisé des cables Cinch hauts de gamme pour relier les sorties en face avant et en face arrêté d'un apparéil de commande conformément à l'illustration avec les entrées (LINE IN) de l'amplificateur 4 canaux.
• De même, branchier le connecteur LINE OUT de l'amplificateur 4 canaux, toujours conformément à l'illustration, sur le raccord LINE INPUT de l'amplificateur 2 canaux.

Raccordement du subwoofer mono:

Brancher le terminal de raccordement positif du haut-parleur mono sur le raccord "LEFT +" ainsi que le terminal négatif sur le raccord "RIGHT -".

Check-list pour le réglage des commutateurs de filtré:

Amplificateur d'iguës 4 canaux:

Amplificateur de graves 2 canaux:
- Contrôleur X-OVER: Position „LP/BP"

Check-list pour le réglage des réguleurs de la fréquence de recouvrement:

Amplificateur d'aiguës 4 canaux:

Canaux 1/2:

Canaux 3/4:

Amplificateur de graves 2 canaux:

• HI PASS (filtre subsonique): 10 Hz à 40 Hz
• LOW PASS: 100 Hz

Veuillez tenir compte du fait que ces fréquences de coupure constituent uniquement des propositions. Vérifier les spécifications du fabricant pour les haut-parleurs et dire le chapitre „Réglage de l'installation pour obtenir les最好的 performances possibles".

Check-list pour les réguleurs LEVEL:

Consulter le chapitre „Réglage de l'installation pour obtenir les更好地 performances possibles".

Minimum pour les impédances globales du haut-parleur:

• 2 ohms par canal dans le mode stéreo.
• 4 ohms dans le mode mono ponté.

Configuration 5 canaux discret, plus un canal passage-has mono

Voussouspoucezutilisercecutecongestionsimplement sous forme d'un systeme avec4cauans largebande discretestun cinquieme canal passe-bas. L'ensemble des filtres sont contournes sauf le passage-bas sur le canal 5.Les 5 canauxpeuventetreegalementutilisésavecun filtreactifexterne,voire avecdes filtres dans des appeareils de commande ou des égaliseurs.

Check-list pour les connexions par cable:

Brancher les entrées (LINE IN) pour les canaux 1&2 sur la sortie en face avant, les canaux 3&4 sur la sortie en face arrêté, ainsi que le canal 5 sur la sortie du subwoofer mono de l'appareil de commande voire sur l'égaliser dans le tableau de bord. Le filtrtre LOW PASS sur le canal 5 est couplé en série avec le filtrtre source. Vous pouvez le régler soit sur la même fréquence pour obtenir une pente plus rigide du signal de la réponse.fréquentière, soit sur une plus grande fréquence pour atténuer ses effets. Pour la même raison, vous pourriezmettre en circuit les recouvrents passer-haut pour les canaux 1, 2, 3 et 4 afin d'obtenir une pente plus rigide du signal.

Check-list pour le réglage des commutateurs de filtré actif:

• Mode INPUT: Position "5CH DISCRETE"
• CH 1/2 X-OVER: Position „FULL"
• CH 3/4 X-OVER: Position „FULL"

Check-list pour le réglage des réguleurs de recouvrement de la fréquence:

Veuillez tenir compte du fait que ces fréquences de coupure constituent uniquement des propositions. Consultez les specifications du fabricant pour les haut-parleurs et lisez le chapitre „Réglage de l'installation pour obtenir les excellures performances possibles".

Check-list pour les régulateurs LEVEL:

Consulter le chapitre „Réglage de l'installation pour obtenir les更好地 performances possibles".

Minimum pour les impédances globales du haut-parleur:

2 ohms par canal.

Configuration 3 ou 4 canaux discret, plus un canal passage-bas mono

Nous utilisons ici le même réglage de base que ci-dessus pour représentier une disposition 3 canaux en plaçant les paires de canaux stéreo 1εt2 et 3εt4 dans un couplage mono ponté. Pour un système 4 canaux, ne mette en circuit un pont mono que pour une paire de canaux.

Check-list pour les connexions par cable:

• Utiliser 2 câbles Cinch adaptateurs Y, le premier pour les canaux 1&t2 et le deuxième pour les canaux 3&t4, afin de creer uniquement 2 entrées pour les

canaux 1, 2, 3 et 4 conformément à l'illustration.

• Brancher le terminal de raccordement positif des canaux 1&2 du haut-parleur mono sur le canal 1+ , le terminal négatif sur le canal 2- . Brancher ensuite le terminal de raccordement positif des canaux 3\&4 du haut-parleur mono sur le canal 3+ , le terminal négatif sur le canal 4- .
• Le canal 5 étant un veritable canal individuel, il ne peut pas etre ponte en tant que tel.

Minimum pour les impédances globales du haut-parleur:

• 2 ohms par canal dans le mode stéreo
• 4 ohms par paire mono pontée
• 2 ohms sur le canal 5

Systèmes actifs à 3 voies avec mono bass

L'amplificateur 5 canaux PAB 5400 comprend toutes les fonctions qui sont nécessaires pour la création d'un système à 3 voies complètement fermé avec contrôle actif.

Check-list pour les connexions par cable:

Brancher les entrées des canaux 1ét2 sur les sorties large bande de l'appareil de commande au moyen de câbles Cinch hauts de gamme.

Check-list pour le réglage des commutateurs de filtré actif:

Check-list pour le réglage des réguleurs de la fréquence de recouvrement:

• CH 1/2 HIGH PASS: 1 KHz à 4 KHz
• CH 3/4 HIGH PASS: 100Hz
• CH 3/4 LOW PASS: 1 KHz à 4 KHz
• CH 5 LOW PASS: 100Hz

Passe-haut avant/arrière avec subwoofer constant

Une autre application appropriée pour le PAB 5400 consiste à utiliser 4 canaux pour les haut-parleurs satellites avant/arrière et le canal mono pour un subwoofer constant sans fondu-enchaîné.

Check-list pour les connexions par cable:

Brancher les entrées des canaux 1, 2, 3 et 4 conformément à l'illustration sur les sorties en face avant et en face arrêté de l'appareil de commande au moyen de câbles Cinch hauts de gamme.

Check-list pour le réglage des commutateurs de filtré:

• Mode INPUT: Position "4CH"
• CH 1/2 X-OVER: Position _nHP^n
• CH 3/4 X-OVER: Position "HP"

Check-list pour le réglage des réguleurs de la fréquence

de recouvrement:

• CH 1/2 HIGH PASS: 100 Hz
• CH 3/4 HIGH PASS: 100Hz
• CH 3/4 LOW PASS: non applicable
• CH 5 LOW PASS: 100Hz

Veuillez tenir compte du fait que ces fréquences de coupure constituent uniquement des propositions. Consultez les specifications du fabricant pour les haut-parleurs et lisez le chapitre „Réglage de l'installation pour obtenir les最好的 performances possibles".

Check-list pour les réguleurs LEVEL:

Consulter le chapitre „Réglage de l'installation pour obtenir les更好地 performances possibles".

Minimum pour les impédances globales du haut-parleur:

2 ohms par canal.

Application de base

Check-list pour les connexions par cable:

• Branchez les entrees (LINE IN) sur les sorties Cinch d'un poste de radio/lecteur de CD au moyen de cables Cinch hauts de gamme voire sur les sorties d'un amplificateur primaire large bande. Un adaptateur Y est eventuellement nécessaire pour cela ainsi que le montre le diagramme.
• Utilisez un cable de haut-parleur avec une section d'au moins 1,5mm^2 . Cet amplificateur est equipede terminaux de haut-parleur binaires qui facilitent le raccordement de combinaisons de haut-parleurs.

Check-list pour le réglage des réguleurs de la fréquence de recouvrement:

• LOW PASS: 35 Hz à 250 Hz
• SUBSONIC: 10 Hz à 50 Hz
  -BASS EQ:0a9dB
  PHASE: 0 à 180 degrés

Check-list pour les réguleurs LEVEL:

Consulter le chapitre „Réglage de l'installation pour obtenir les更好地 performances possibles".

Minimum pour les impédances globales du haut-parleur: 1 ohm

• Remarque: Vous pouvez utiliser la sortie indiquée raccord mono sur le poste de radio/ lecteur de CD ou une sortie stéreo large bande. Ainsi que le montre l'illustration, il vous faut également un adaptateur Y pour les sorties stéreo large bande.

Réglage de l'installation pour obtenir les valeurs performances possibles

Généralités:

Comme cela est décrit dans le chapitre „Consignes d'installation générales", l'installation devrait avoir été mise en marche et fonctionner. Il faudrait régler maintainant l'ensemble des selecteurs d'entrée et des interrupteurs de la fréquence de recouvrement sur l'application souhaïée puismettre tous les régulateurs (volume, niveau et égaliseur) sur la position minimum.

Réglage du régulateur de niveau:

Insérez un CD ou une cassette que vous connaissiez bien de manière à pouvoir l'utiliser comme référence puis réglez le bouton du volume sonore de l'appareil de commande sur environ 80% du volume total. Le niveau sonore de l'installation sera bien sur très bas, mais la procédure suivante vous aidera à régler soignement la sensibilité d'entrée de l'amplificateur sur le niveau des signaux de sortie de l'appareil de commande.

Amplificateurs 2 canaux simples:

Tournier lentement en avant le régulateur de niveau jusqu'à ce que vous entendiez des distorsions puis le tourner légèrement en arrêté.

Amplificateurs 4 canaux simples:

Tourner lentement en avant le régulateur de niveau pour les canaux 1ét2 jusqu'à ce que vous entendiez des distorsions puis le tourner légrement en arrêté.

Répéter cette opération pour les canaux 3Et4.

Installations actives à 2 ou 3 voies:

Commencer toujours avec un amplificateur de graves ou de basses fréquences en guise de référence et tourner le régulateur de niveau jusqu'à ce que des distorsions soient perceptibles puis le tourner légèrement en arrrière. Régler maintainant le régulateur de niveau pour les canaux de haute fréquences voire d'ajgués dans une installation active à 2 voies afin d'équilibrer les aigués avec les graves.

Sur un système à 3 voies, harmoniser les médiums sur les graves puis les aiguès sur les moyennes et les graves. Il peut s'avérer nécessaire de répéter à plusieurs reprises l'ajustage des régulateurs de Médiums et d'aiguès afin d'obtenir un équilibre sonore satisfaisant.

Réglage précis de la fréquence de recouvrement:

Nous avons commencé dans le chapitre „Consignes d'installation générales" avec l'ajustage du régulateur de la fréquence de recouvrement sur des positions approximatives et vous pouvez maintainant les affiner afin d'obtenir la meilleure qualité sonore possible. Veillez s'il vous plaît à ne pas vous écarter trop des fréquences de recouvrement recommendées par le fabricant des haut-parleurs, car un dépassement des gâmes de fréquences nominales de fonctionnement peut sans problème entraîner des dommages au niveau des haut-parleurs de moyennes et hautes fréquences.

Réglage de l'égaliser:

Dés que l'ensemble des niveaux sonores et des fréquences de recouvrement ont été régles afin d'obtenir un équilibre sonore agréable, vous pouvez passer à l'égalisation. N'oubliez pas qu'une amplification appliquée à une fréquence ou à une gamme de fréquences peut entraîner une surmodulation nette de l'amplificateur. Les remarques suivantes sont valables pour TOUS les égaliseurs et les régulateurs de volume sonore sur les amplificateurs ainsi également que pour les régulateurs sur les apparèils de commande et les égaliseurs encastrés dans le tableau de bord.

Utilisez le bouton du volume sur l'appareil principal pour régler l'installation sur un volume sonore moyen puis ajustez les égaliseurs et les régulateurs de volume en fonction de vos goûts personnels. Retournez ensuite à l'ajustage des régulateurs de niveau ci-dessus et corriguez le réglage de l'ensemble de ces régulateurs.

Renversez-vous maintainant dans votre fauteuil et profitez de la musique!

Recherche de pannes à l'intérieur de l'installation

Pour localiser une panne à l'intérieur de l'installation stéreo, couper les pieces de l'installation de manière logique afin de localiser la raison de la perturbation.

Description du système de diagnostic intégré dans tous les amplificateurs MB QUART:

Le système de diagnostic déconnecte l'amplificateur jusqu'à ce qu'il soit placé dans l'etat de „reset" en éteignant puis en remettant en marche l'appareil principal. Cet état de fonctionnement est indiqué sur le panneau de commande par le biais d'un affichage DEL PROTECT qui s'allume lorsque l'une des conditions suivantes est satisfaite:

1- Un court-circuit au niveau des câbles de haut-parleur
2 - Une panne interne dans l'amplificateur qui provoque une coupure du courant continu à la sortie du haut-parleur.

Lorsque l'amplificateur commute dans le mode diagnostic, débrancher simplement tous les cables Cinch et des haut-parleurs, mais laisser le cable +12 V, de mise à la terre et de la télécommande branchés. Remettre maintainant l'amplificateur en marche. Lorsque l'affichage DEL de diagnostic s'allume, cela signifie qu'il y a une erreur interne dans l'amplificateur.

Si ce n'est pas le cas, enchizé à nouveau le cable Cinch et remettez l'amplificateur en marche. S'il commute maintainant dans le mode diagnostic, l'erreur se situe à l'entrée, soit au niveau de cables défectieux soit dans l'appareil source.

Lorsque l'amplificateur semble fonctionner parfaitement après avoir enchifé le cable Cinch, branchez les haut-parleurs voire leurs filtres d'iguillage l'un après l'autre. Si l'un des haut-parleurs ou l'une de ses connexions est défec-tueux, le système de diagnostic est alors automatiquement activé.

Surchauffe du dissipateur thermique de l'amplificateur:

Les amplificateurs se déconnectent lorsque la température du dissipateur thermique atteint 80^ et se remettent en marche des que la température de l'appareil est retombée sous ce seuil.

Motifs d'une surchauffe:

1 - Refroidissement inapproprié - placer l'amplificateur dans un autre endroit voiré procédé à un nouveau montage afin de permettre un meilleur écoulement naturel de l'air via les ailettes de refroidissement.
2 - Ne pas forcer un niveau de puissance elevé dans des impédances faibles - tournez le régulateur du volume en arrêté voire assurez-vous que vous n' affectez pas à l'amplificateur une impédance haut-parleur inférieure à celle recommandée.

Puisance de depart faible:

1 - Vérifier si le régulateur de niveau a été correctement régle.
2 - S'assurer que la tension de batterie est d'au moins 11 V lors de la mesure sur la borne + 12 V et la borne de mise à la terre de l'amplificateur.
3 - Vérifier l'ensemble des connecteurs + 12 V et des mises à la terre.

Les fusibles grillent:

1 - L'utilisation d'impédances haut-parleur inférieures aux valeurs minimums reconnendées demande plus de courant - vérifier.
2 - Un court-circuit sur le cable principal + 12 V de la batterie vers le chassis du vehicule fait que le fusible principal grille.
3 - Si un fusible de l'amplificateur grille constamment et si seulement des cables + 12 V, de mise à la terre, et de régulation d'enclenchement (REM) sont branchés, cela peut signifier que l'amplificateur est défectueux.

Impossible demettre l'installation en marche:

1 - Verifier tous les fusibles.
2 - Verifier toutes les connexions.
3 - Mesurer aux bornes de tension la tension +12V et la tension d'enclenchement de la télécommande. S'il n'y a pas de tension ou si celle-ci est trop faible,proceder à des mesures de tension sur les porte-fusibles,les repartiteurs,les cables +12V et de la telecommande de l'appareil principal afin de localiser le probleme.

Problèmes de bruits: on désigne deux catégories de bruit: un sifflement et des interférences électriques.

Sifflement ou bruit blanc:

1 - Un fort bruit blanc se produit normalement lorsque le régulateur de niveau de l'amplificateur est régèle sur une position tropielevée - procéder à un nouvel ajustage en suivant la procédure décrite au chapitre „Réglage de l'installation pour obtenir les valeurs performances possibles".
2 - Une autre raison qui peut entrainer un sifflement exagéré peut être un apparéil source grésillant - détacher les câbles Cinch de l'entrée de l'amplificateur. Si le niveau de bruit diminue maintainant, cela signifie un dysfonctionnement dans l' apparéil source.

Interférences électriques:

L'intérieur d'un vehicule constitue fondamentalement un environnement défavorable pour les apparciels électriques. Le grand nombre d'installations électriques comme par exemple l'allumage, la dynamo, les pompes à essence et la climatisation pour n'en citer que quelques-unes, génére des champes electromagnétiques tout comme un grésillement dans la connexion + 12 V et la mise à la terre. Comme toujours, il convient de circonscire ici aussi le problème – commencer par détacher les cables Cinch de l'entrée de l'amplificateur. Si le grésillement est always perceptible, vérifier les cables de haut-parleur. Dans le cas contraire, enchicher à nouveau les cables Cinch puis examiner l'appareil source qui alimente l'amplificateur, en procédant composant par composant.

Un tic-tac ou un pleurage qui varie en fonction de la vitesse du moteur:

1 - Ce problème pourrait être dû à l'irradiation de champs électromagnétiques dans les cables Cinch de l'amplificateur qui, par exemple, sont posés trop pres d'une pompe à essence ou d'un distributeur.
2 - Vérifier si la connexion de mise à la masse de l'appareil principal est directement reliée au chassin du vehicule et non pas mise à la terre via le réseau de bord.
3 - Essayez de relier directement l'appareil principal avec le cable + 12 V directement avec le pôle positif de la batterie au lieu de le brancher via le câblage standard/caffret de fusibles dans le tableau de bord.

Pleurage constant:

La raison de ce type de bruit perturbateur peut s'avérer eventuellement plus difficile à découvert, mais il est normalement provoqué par une certaine forme d'instabilité qui entraîne des fluctuations au niveau du système.

1 - Vérifier toutes les connexions, notamment si elles sont correctement mises à la terre.
2 - S'assurer qu'aucun cable de haut-parleur ne provoque un court-circuit avec le chassis du vehicule en raison d'un contact avec du métal non protégé.
3 - Les câbles Cinch sont connus pour être d'une nature problématique. Vérifier par conséquent s'ils sont en parfait état, notamment les liaisons de blinding.

Indices

Selector de diplexor par de canales 1 y 2 (1/2 CH X-OVER):

Selector de diplexor par de canales 3 y 4 (3/4 CH X-OVER):
