MODE D'EMPLOI PAB 2100 MB QUART
Installation et fonctionnement
Vous venez d'acquérir en achetant un amplificateur de la maison MB QUART un produit de grande valeur sur le plan technique et qualitatif. MB QUQART vous souhaite beaucoup de plaisir avec votre amplificateur. Si vous avez des questions concernant cette installation ou sur l'un des autres produits de la maison MB QUART, veuillez nous téléphoner ou nous envoyer un mail à l'adresse info@mbquart.de
| GARANTIE | 30 |
| CONSIGNES D'INSTALLATION GÉNÉRALES | |
| Conception du système | 31 |
| Installation | 31 |
| DESCRIPTION DES DONNÉES CARACTÉRISTIQUES | |
| Amplificateur 2 canaux PAB 2100 | 32 |
| Amplificateur 4 canaux PAB 4100 | 32 |
| Amplificateur 5 canaux PAB 5400 | 33 |
| Amplificateur mono PAB 1200.1 D | 33 |
| AMPLIFIER APPLICATIONS | |
| Amplificateur 2 canaux PAB 2100 | |
| Mode stéreo large bande | 34 |
| Mode mono large bande | 34 |
| Passé-haut stéreo avec passé-bas mono dans un système actif à 2 voies voire un bi-amplificateur | 35 |
| Amplificateur 4 canaux PAB 4100 | |
| Système large bande 4 canaux | 36 |
| Système large bande 2 ou 3 canaux | 36 |
| Système actifs à 2 voies ou bi-amplificateur avec mono bass | 37 |
| Système actifs à 2 voies ou bi-amplificateur avec mono bass et fondu-enchaîné des aigués/graves | 37 |
| Passé-haut avant/arrêté avec'utilisation d'un amplificateur 2 voies pour le subwoofer mono | 38 |
| Amplificateur 5 canaux PAB 5400 | |
| Configuration 5 canaux discretés, plus un canal passage-bas mono | 39 |
| Configuration 3 ou 4 canaux discretés, plus un canal passage-bas mono | 39 |
| Systèmes actifs à 3 voies avec mono bass | 40 |
| Passé-haut avant/arrêté avec subwoofer constant | 40 |
| Amplificateur mono PAB 1200.1 D | |
| Application de base | 41 |
| APRÈS L'INSTALLATION | |
| Réglage de l'installation pour obtenir les最好的 performances possibles | 42 |
| Recherche de pannes à l'intérieur de l'installation | 43 |
| CARACTERISTIC I T E C H I N G S | |
Garantie
En qualité de fabricants d'appareils audio pour automobiles MB QUART, Maxxsonics USA Inc. et Maxxsonics Europe GmbH garantissent à l'acheteur de première main un fonctionnement sans défaut de matériel et de fabrication pour une durée de un (1) an à compter de la date d'achat.
Ce produit est conforme aux normes minimales de garantie actuelles de l'Union Européenne, dans la mesure où il a été acheté dans des pays qui en sont membres.
Afin de pouvoir bénéficier de la protection de la garantie, veuillez conserver la facture originale afin de prouver la date à laquelle vous avez fait votre acquisition.
Une durée de garantie sans vice de un (1) an à compter de la date d'achat est accordée sur l'ensemble des autres pièces et accessoires de l'installation du point de vue du matériel et de la fabrication. Maxxsonics répare voire remplace gratuitement, selon son appréciation, tous les composants du système sur lesquels des défauts de matériel et de fabrication apparaissent pendant la durée de la garantie dans des conditions normales d'installation avec une utilisation et une maintenance correctes, à condition que le produit soit remis
au revendeur MB QUART agréé chez lequel il a été acheté. Une photocopie de la facture originale sera jointe au produit rendu. Lorsqu'une facture ne peut pas être représentée, alors la garantie accordée est de un (1) an à partir de la date de fabrication.
La garantie ne porte pas sur les dommages survenus au niveau du produit et provoqués par une utilisation incorrecte ou inadéquate, un accident, un mauvais branchement, une installation inappropriée, une modification du code de datation ou du marquage par code-barres, une chute, une catastrophe naturelle ou une intervention non conforme, une réparation ou une modification effectuée en dehors de notre usine ou d'un centre agréé, ainsi que par toute autre action non autorisée parce que réalisée de manière incompetent.
Cette garantie est limitée aux pièces défectueuses et exclut notamment tous les dommages fortuits ou éventuels pouvant les accompagner. Cette garantie ne doit pas être considérée comme une police d'assurance.
Maxxsonics USA Inc. ou Maxxsonics Europe GmbH n'assume aucune responsabilité pour les travaux d'installation, le démontage, le montage et les frais de transport.
Conception du système
L'installation réussie d'un système stéréo dans un véhicule dépend de plusieurs facteurs tels que la conception du système, la procédure d'installation et le réglage du système. Ce chapitre a pour but de faciliter le travail du monteur en lui révélant quelques astuces et conseils pour une bonne installation. N'oubliez pas toutefois que chaque système ne peut être aussi bon que son maillon le plus faible.
Définissez la configuration de votre système comme par exemple amplificateur individuel, filtre d'aiguillage actif, disposition avant/arrrière etc. Choisissez ensuite, en fonction de vos goûts personnels, la puissance de l'amplificateur. N'oubliez pas s'il vous plaît que les systèmes avec une puissance plus élevée ne seront pas obligatoirement et uniquement à générer un niveau de pression acoustique plus important mais aussi à obtenir une plus grande puissance dans la gamme des pics de fréquence pour pouvoir reproduire nettement des
Généralités:
Monter l'amplificateur (les amplificateurs) dans la position souhaitée. Placer les connexions de manière à ce que les câbles Cinch passent à 50 cm au moins des cordons secteur et de haut-parleur et que la distance soit suffisante, dans le véhicule, par rapport aux appareils électriques qui peuvent provoquer un grésillement électrique, comme par exemple les pompes à essence.
Raccordement au secteur et à la terre:
Utilisez des cordons secteur suffisamment dimensionnés, avec une section minimum de 10mm2 pour l'amplificateur. Si vous avee une installation avec un amplificateur multiple, il est conseilé d'installer immidiatement sur la batterie un fusible de taille suffisante et de poser un cordon d'alimentation élec trique +12V vers un répartiteur avec un fusible à proximé de l'amplificateur. Il suffit ensuite de brancher la borne de raccordement +12V de chaque amplificateur sur le répartiteur. Mettre à la terre chacun des amplificateurs directement en passant par le chassin du vehicule avec une connexion à la masse aussi courte que possible. Utiliser ici aussi un cable avec une section d'au moins 10mm2. Si nécessaire, utilisez pour cela un répartiteur de mise à la terre, mais il est extrémement important que la mise à la terre principale entre le répartiteur et le chassin soit aussi courte que possible et ne dépassera, en aucun cas, une longueur de 30 cm. La mise à la terre sur le chassin du vehicule doit être intégralement garantie et la meilleure manière de creer un bon et solide contact électrique et mécanique consiste à utiliser une grande cosse terminale serviré et/ou brasée sur le cable de mise à la terre. L'étape suivante consiste à gratter le vernis sur le chassin du vehicule au point de raccordement en veillant à ce que la surface dégagée soit un peu plus grande que la cosse terminale. Percer un trou dans le chassin en fonction de la taille de la cosse de cable à fourche et bien fixer la cosse du cable de mise à la terre au moyen d'un boulon filtré, d'une rondelle de maintain et d'un écrou. Appliquer un produit anticorrosif sur la liaison boulon-cosse afin d'eviter tout dépôt de rouille à l'avvenir.
ASTUCE: Lors de l'installation des appareils de commande, qu'il s'agisse par exemple d'un tuner CD, d'un égaliseur ou de tout autre appareil audio, procédez de la même manière - choisissez le plus court chemin pour chacune des mises à la terre afin de connecter chaque appareil directement avec le châssis du véhicule en vue de minimiser le renflement et le grésillement.
pointes musicales sans distorsion. Les amplificateurs de faible puissance se heurtent à leurs limites plus vite que leurs parents plus puissants et peuvent, en cas de surmodulation en raison d'harmoniques générés par un signal limite qui entraînant une surchauffe des bobines mobiles, provoquer des dysfonctions du haut-parleur.
Choisissez la position de montage pour le haut-parleur et l'amplificateur. La position du haut-parleur est un compromis permanent entre l'espace et la restitution d'une image stéréo. Monte toujours l'amplificateur en veillant à ce que les ailettes de refroidissement soient à la verticale afin d'obtenir la meilleure convection de refroidissement possible et éviter ainsi toute surchauffe.
Pour une meilleure fiabilité et moins d'interférences de l'installation audio avec le bruit du moteur, veuillez utiliser un câble Cinch d'excellente qualité.
Tous les connecteurs 12V, de mise à la terre et de haut-parleur doivent être sertis et/ou brasés afin de garantir une grande fiabilité. Assurez-vous que les isolations de câble dans le véhicule ne peuvent pas se frotter à du métal non protégé, ce qui peut entraîner l'apparition de courts-circuits avec le châssis du véhicule.
Ordre de branchement fiable:
Après avoir posé l'ensemble des câbles, brancher le câble correspondant sur les haut-parleurs VOIRE sur les circuits d'aiguillage et amplificateurs de ces derniers puis poser le câble Cinch et le enficher. Ceci fait, poser tous les câbles de mise à la terre et les connecteurs pour la ligne de régulation d'enclenchement (REM). Brancher maintenant tous les câbles +12V sur le haut-parleur (les haut-parleurs) et les répartiteurs ainsi que les porte-fusibles. Pour finir, alors que le Fuse principal est retiré, brancher le câble principal +12V sur la batterie et vous êtes pour ainsi dire prêt pour mettre l'installation en marche.
Mise en service de l'installation:
La procédure ci-dessous semble exagérée, mais il n'y a rien de plus frustrant que de mettre en marche pour la première fois une installation stéréo et de constater qu'elle ne fonctionne pas immédiatement comme elle devrait. S'assurer d'abord que l'appareil de commande, par exemple le tuner CD, est éteint, puis mettre tous les régulateurs à degrés (niveau) de l'amplificateur sur la position minimum (dans le sens inverse des aiguilles d'une montre), y compris le régulateur de volume sonore sur l'appareil de commande. Régler tous les égaliseurs sur 0 dB (pas d'amplification) puis tous les régulateurs de la fréquence de recouvrement des filtres d'iguillage actifs conformément aux recommendations du fabricant des haut-parleurs sur des fréquences approximatives si vous souhaitez activer partiellement ou totalement les systèmes de haut-parleurs. Régler l'ensemble des sélecteurs d'entrée et des interrupteurs du filtre d'iguillage conformément aux exigences du système. Enlever tous les fusibles de l'amplificateur puis placer le fusible principal sur la batterie. Si le fusible ne grille pas, vous pouvez alors monter le fusible dans l'un des amplificateurs et l'installation est opérationnelle. Mettez l'appareil de commande en marche, insérez un CD ou choisissez une chaîne de radio puis montez le son en tournant le bouton du volume sur l'appareil principal. Si le son est bon, éteignez l'appareil principal et placez les fusibles l'un après l'autre dans les amplificateurs restants jusqu'à ce que toute l'installation soit opérationnelle et qu'elle fonctionne correctement.
Amplificateur multicanal premium
- Chaque modele et concu pour un mode stéreo 4 & 2 ohms par canal, voire pour un mode mono ponté 4 ohms.
- elle paire de canaux d'amplification stéréo.
- Les sensibilités d'entrée pour des puissances nominales sont variables dans une plage comprise entre 0,2 et 6V.
- Tous les filtres actifs sont réglables en continu au sein de leur plage respective.
- La pente du signal des filtres actifs est de 12 dB/Oct pour les filtres stéreo et de dB/Oct pour les filtres mono.
- L'affichage DEL de puissance (POWER) indique, lorsqu'il est allumé, que l'appareil est sous tension et qu'il est par conséquent opérationnel.
- Tous les amplificateurs Premium de MB QUART sont équipés d'un vaste système de diagnostic. Tout court-circuit des connexions de haut-parleur ainsi que toute panne de courant continu au niveau de l'amplificateur sont indiqués par l'affichage DEL DIAGNOSE voire PROTECT qui s'allume.
ATTENTION: IL EST INTERDIT EN PRINCipe DE METTRE EN MARCHE LES AMPLIFCATEURS EN-DESSOUS DE L'IMPEDANCE POUR LAQUEILLE ILS SONT CONCUS. CELA PROVOQUERAIT SINON DES DEGATS AU NIVEAU DE L'APPAREIL QUI NE SONT PAS COUVERTS DANS LE CADRE DE LA DECLARATION DE GARANTIE STIPULEE DANS LE MODE D'EMPLOI.
Amplificateur multicanal: mode stéréo 4 & 2 ohms, mode mono ponté 4 ohms.

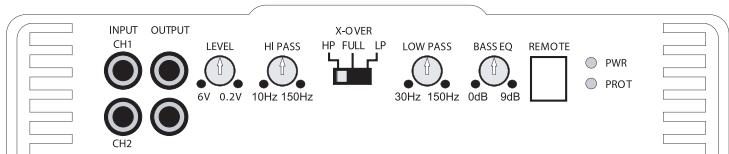

Amplificateur 2 canaux PAB 2100

Il est possible de sélectionner les types de filtre internes au moyen du commutateur de filtre actif (X-Over):
- Le signal d'entrée est transmis directement aux douilles Cinch LINE OUT, indépendamment du réglage du filtre, ce qui simplifie le couplage en série des amplificateurs (Daisy-Chaining).
- HP: Sélectionne le filtré HIGH PASS (passe-haut) intégré qui peut être réglé de manière variable dans une plage comprise entre 10Hz et 150Hz.
- FULL: Contourne l'ensemble des filtres pour le mode de fonctionnement large bande.

- LP: Sélectionne le filtré LOW PASS (passe-bas) intégré qui peut être réglé de manière variable dans une plage comprise entre 30 Hz et 150 Hz.
Il faut tenir compte du fait que le signal LOW PASS (passe-bas) est un signal MONO.
- Dans la position LP, le contrôle HIGH PASS joue le rôle d'un contrôle subsonique.
- Lorsque le mode LP est sélectionné, un BASS EQ (égaliseur de graves) est simultanément mis en circuit dans une plage comprise entre 0 et +9 dB à une fréquence de 45 Hz.

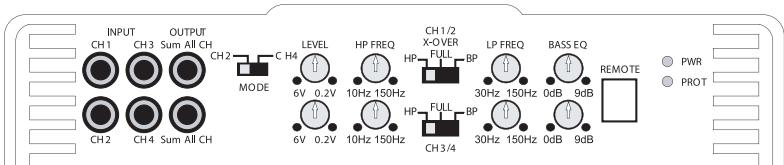

Amplificateur 4 canaux PAB 4100


Interrupteur à coulisse pour sélectionner le mode d'entrée (MODE):
- Si l'interrupteur se trouve dans la position CH2, TOUTES les quatre entrées de l'amplificateur sont pilotées depuis les douilles Cinch CH1/CH2.
- Dans la position 4CH, la paire de canaux 1 et 2 reçoit le signal d'entrée des douilles Cinch CH1 et CH2 tandis que la paire de canaux 3 et 4 le reçoit des douilles Cinch CH3 et CH4.
Il est possible de régler le signal d'entrée pour la paire de canaux d'amplification 1 et 2 au moyen du commutateur de filtre actif supérieur (1/2CH X-OVER):
- HP: Sélectionne le filtrage HIGH PASS (passe-haut) intégré qui peut être réglé de manière variable dans une plage comprise entre 10 Hz et 150 Hz.
- FULL: Contourne l'ensemble des filtres pour le mode de fonctionnement large bande.
- BP: Sélectionne le filtré LOW PASS (passe-bas) intégré qui peut être réglé de manière variable dans une plage comprise entre 30 Hz et 150 Hz. Il faut tenir compte du fait que le signal LOW PASS (passe-bas) est un signal MONO.
- Dans la position BP, le contrôle HIGH PASS joue le rôle d'un contrôle subsonique.
- Lorsque le mode BP est sélectionné, un BASS EQ (égaliseur de graves) est simultanément mis en circuit dans une plage comprise entre 0 et +9 dB à une fréquence de 45 Hz.
Il est possible de régler le signal d'entrée pour la paire de canaux d'amplification 3 et 4 au moyen du commutateur de filtre actif inférieur (3/4CH X-OVER):
- HP: Sélectionne le filtrage HIGH PASS (passe-haut) intégré qui peut être réglé de manière variable dans une plage comprise entre 10 Hz et 150 Hz.
- FULL: Contourne l'ensemble des filtres pour le mode de fonctionnement large bande.
- BP: Sélectionne le filtre LOW PASS (passe-bas) intégré qui peut être réglé de manière variable dans une plage comprise entre 30 Hz et 150 Hz.
Il faut tenir compte du fait que le signal LOW PASS (passe-bas) est un signal MONO.
- Dans la position BP, le contrôle HIGH PASS joue le rôle d'un contrôle subsonique.
- Lorsque le mode BP est sélectionné, un BASS EQ (égaliseur de graves) est simultanément mis en circuit dans une plage comprise entre 0 et +9 dB à une fréquence de 45 Hz.
- Les signaux large bande des entrées de canal 1/2 sont transmis aux douilles Cinch LINE OUT indépendamment du réglage du commutateur de contrôle.
- Il est possible de piloter le niveau du signal passe-bas uniquement pour les canaux 3/4 grâce à un régulateur branché sur la douille REMOTE et monté par exemple sous le tableau de bord.

Le modèle PAB 5400 est équipé de trois paires de douilles d'entrée (LINE INPUT):
Entrées Line aux douilles Cinch pour les paires de canaux 1&2, 3&4 ainsi que pour le canal MONO 5. Ces entrées peuvent être utilisées dans diverses combinaisons adaptées à l'application et en fonction des réglages de l'interrupteur de mode d'entrée (MODE) et du commutateur de filtré actif (X-OVER) pour les canaux 1&2 voiré 3&4.
Interrupteur à coulisse pour sélectionner le mode d'entrée (MODE):
- Si l'interrupteur se trouve dans la position CH2, TOUTES les cinq entrées de l'amplificateur sont pilotées depuis les douilles Cinch CH1/CH2.
- Dans la position 4CH, la paire de canaux 1 et 2 reçoit le signal d'entrée des douilles Cinch CH1 et CH2 tandis que la paire de canaux 3 et 4 le reçoit des douilles Cinch CH3 et CH4. En outre, un signal combiné mono de ces quatre douilles Cinch est alimenté dans le canal 5.
Lorsque la position 5CH DISCRETE est sélectionnée, chaque canal reçoit un signal d'entrée de sa douille d'entrée Cinch respective. Le canal 5 est doté au niveau de son entrée Line de deux douilles qui sont connectées ensemble.

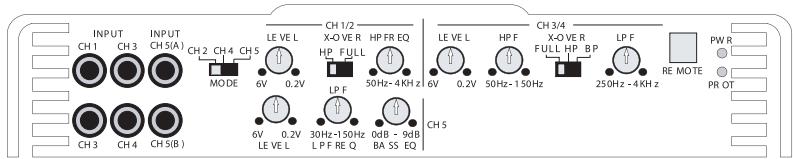

Commutateur de filtre actif pour la paire de canaux 1&2 (1/2 CH X-OVER):
- FULL: Sélectionne pour cette paire de canaux le mode de fonctionnement large bande.

- HP: Sélectionne le filtré passe-haut (HI) qui peut être réglé de manière variable dans une plage comprise entre 50 Hz et 4 KHz.
Commutateur de filtre actif pour la paire de canaux 3&t4 (3/4 CH x-over):
- FULL: Sélectionne pour cette paire de canaux le mode de fonctionnement large bande.
- BP: Dans ce mode particulier, le filtrte salle-haut (HI) et le filtrte salle-bas (LOW), tous deux régables en continu dans une plage comprise entre 50Hz et 4 KHz, sont régés de manière à former un filtrte salle-bande.
- HP: Sélectionne le filtre passe-haut (Hl) qui peut être réglé de manière variable dans une plage comprise entre 50 Hz et 4 KHz.
Canal 5 (5 CH)
- Les fonctions pour le canal 5 ont été très spécifiquement sélectionnées pour un mode de fonctionnement mono bass et ne sont pas commutables:
- Le contrôle passage-bas (LOW PASS) possède une plage réglable de manière variable entre 30 Hz et 150 Hz.
- L'égaliseur de graves fournit une accentuation des graves de 0 à +9 dB à une fréquence de 45 Hz.
Amplificateur mono premium
- L'amplificateur mono Premium PAB 1200.1 D est conçu pour des charges de 4, 2 et 1 ohms.
- Les sensibilités d'entrée pour les puissances nominales sont variables dans une plage comprise entre 0,1 et 9 V.
- Tous les filtres actifs sont réglables en continu au sein de la plage respective.
- La pente du signal des filtres actifs mono est de 24 dB/Oct.
- L'affichage DEL POWER indique, lorsqu'il est allumé, que l'appareil est sous tension et qu'il est par conséquent opérationnel.

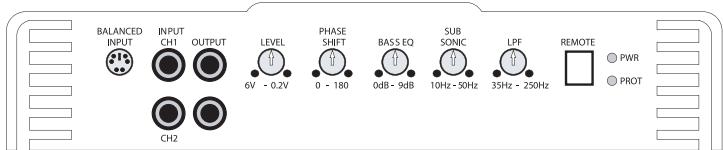

Amplificateur mono PAB 1200.1D

Les amplificateurs mono 1 canal sont conçus pour des charges de 4, 2 et 1 ohms et peuvent être utilisés dans n'importe quel système de bi-amplificateur (Bi-Amp) décrit dans les modes d'emploi pour les systèmes 2 et 4 canaux.
Le signal d'entrée Cinch (LINE INPUT) est directement transmis aux douilles de sortie Cinch (LINE OUTPUT), quel que soit le réglage des filtres actifs. Il est possible de piloter le signal de l'égaliseur de graves (BASS EQ) grâce à un régulateur branché sur la douille REMOTE et monté par exemple sous le tableau de bord.
- SUBSONIC permet des réglages du filtré subsonique dans une plage comprise entre 10Hz et 50Hz.
- BASS EQ permet d'accentuer le niveau des graves dans une plage comprise entre 0 dB et 9 dB.
- LOW PASS autorise le réglage du filtre passe-bas dans une plage comprise entre 35 Hz et 250 Hz.
ATTENTION: IL EST INTERDIT EN PRINCipe DE METTRE EN MARCHE LES AMPLIFCATEURS EN-DESSOUS DE L'IMPEDANCE POUR LAQUEILLE ILS SONT CONCUS. CELA PROVOQUERAIT SINON DES DEGATS AU Niveau DE L'APPAREIL QUI NE SONT PAS COUVERTS DANS LE CADRE DE LA DECLARATION DE GARANTIE STIPULEE DANS LE MODE D'EMPLOI.
Amplificateur mono: conçu pour 4, 2 et 1 ohms.

- PHASE-Shift (déphasage) permet des réglages dans une plage comprise entre 0 et 180 degrés.
- LEVEL: Il est possible ici d'harmoniser le niveau d'entrée de l'amplificateur (Gain) avec le niveau de sortie du poste de radio/lecteur de CD.
- POWER: Lorsqu'un affichage DEL vert s'allume, ILA signifie que l'amplificateur est sous tension, qu'il est connecté à la terre et que la commande REM est activée.
- PROTECT: Lorsque l'affichage PROTECT s'allume, cela signifie que l'amplificateur présente un défaut et qu'il n'est pas opérationnel. Il existe différents types de problèmes qui forcent l'amplificateur à commuter dans le mode Protect. Pour en savoir plus, consulter les instructions de recherche de pannes à la fin du mode d'emploi.
- BALANCED INPUT: Accepte le niveau d'entrée symétrique dans une plage comprise entre 0,4 V et 18 V.

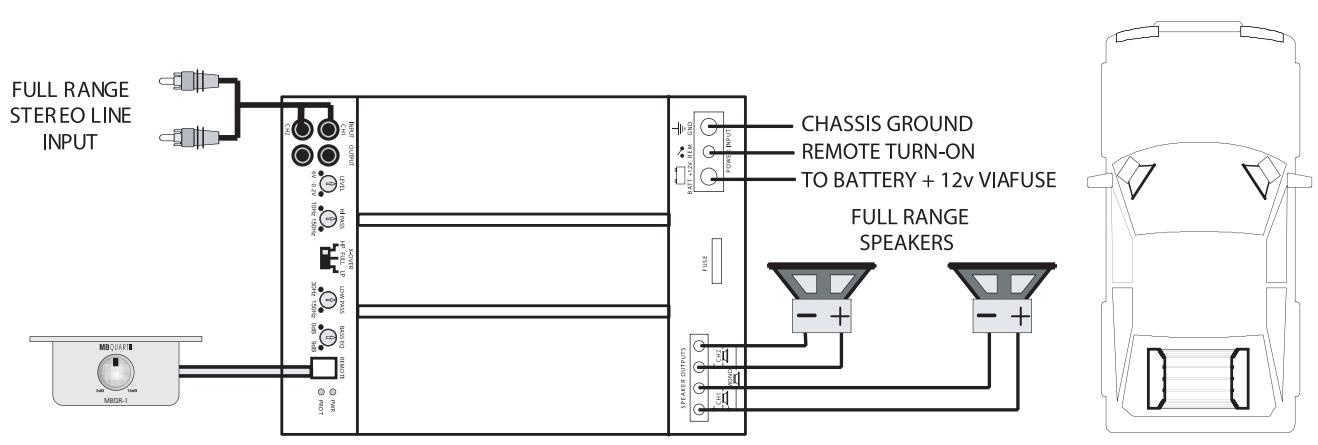

Mode stéréo large bande
Il s'agit de l'application de base la plus fréquente pour les amplificateurs 2 canaux de la série Premium.
- Check-list pour les connexions par cable:
Relier les entrées Cinch (LINE IN) au moyen de câbles Cinch hauts de gamme avec le poste de radio/lecteur de CD.
- Commutateur de filtre actif (X-OVER):
Celui-ci doit se couvrir dans la position "FULL".

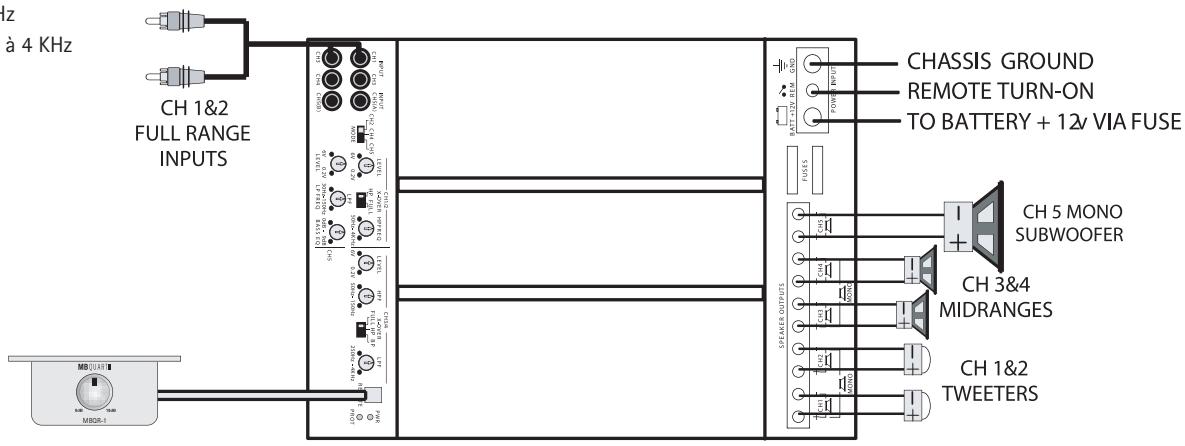

- Check-list pour le réglage de la fréquence de recouvrement:
Ne concerne pas le mode de fonctionnement large bande (FULL).

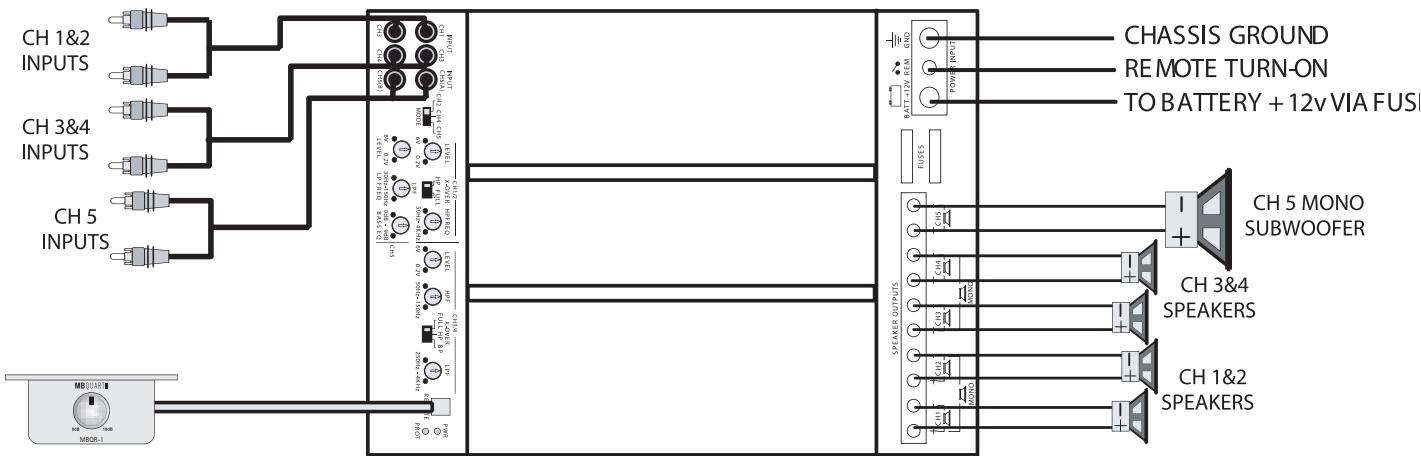

- Sensibilité d'entrée (LEVEL):
Consulter le chapitre "Réglage de l'installation pour obtenir les performances possibles".
- Module de télécommande des graves:
Brancher ce module sur la douille «REMOTE» de l'amplificateur au moyen du câble de commande fourni.
Remarque:

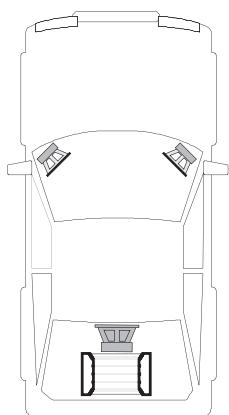

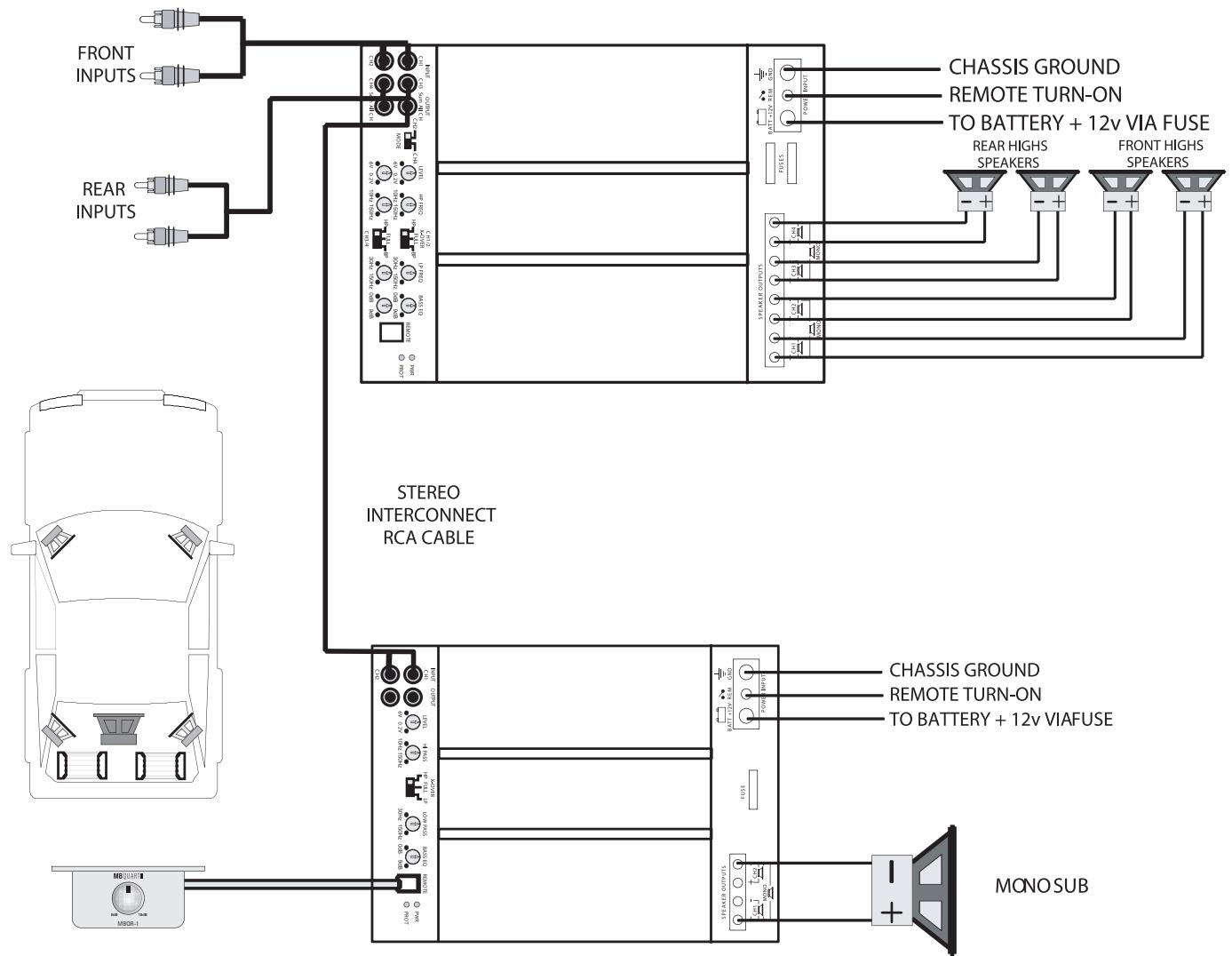

Minimum pour les impédances globales du haut-parleur:
4 et 2 ohms dans le mode stéreo, voire 4 ohms dans le mode mono.
Cet amplificateur ne fonctionne ni dans le mode stéreo 1 ohm, ni dans le mode mono 2/1 ohms.

Cette application montre la procédure fondamentale de pontage mono pour tous les amplificateurs de MB QUART.

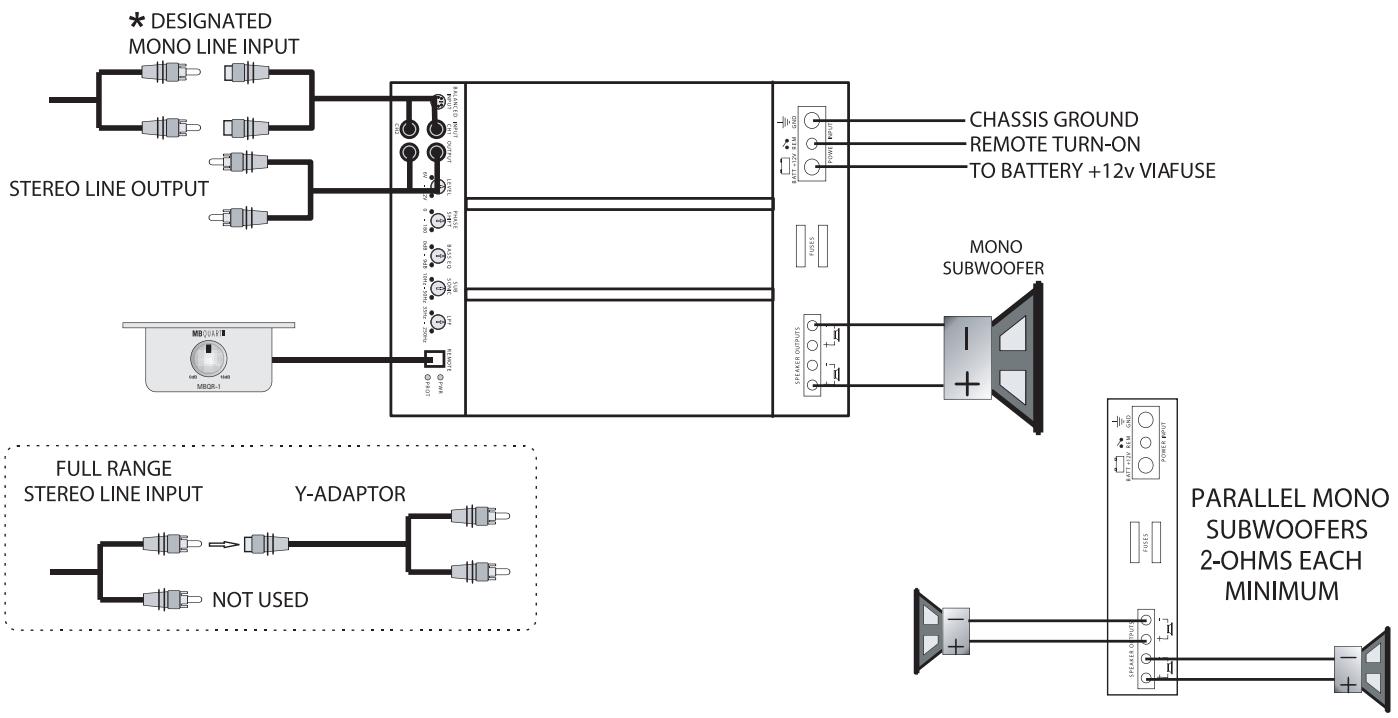

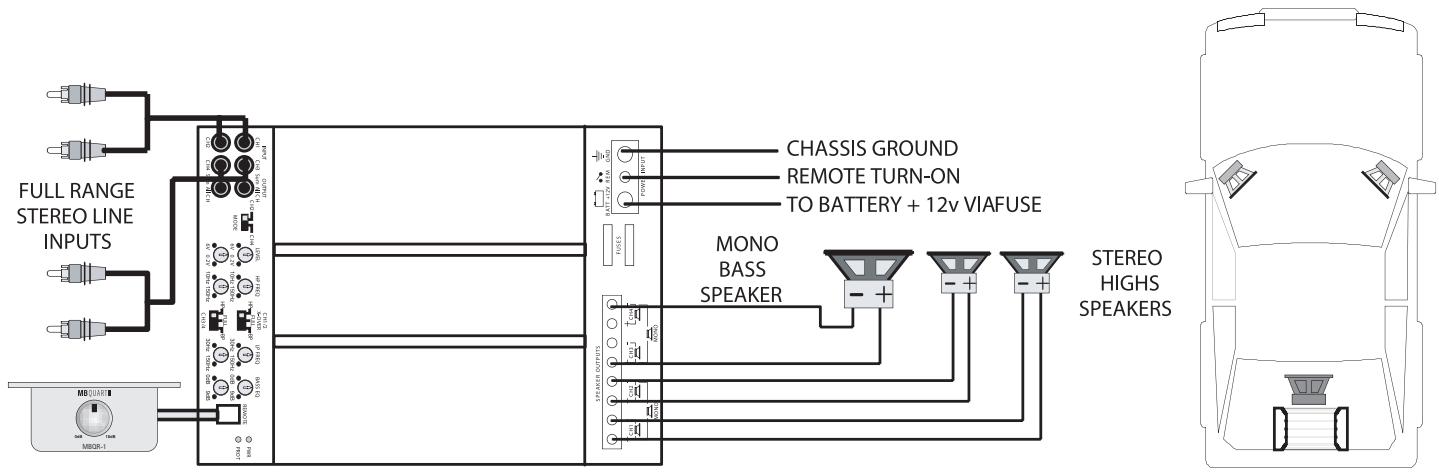

Check-list pour les connexions par câble:
Une source de signaux MONO est nécessaire comme par exemple la sortie subwoofer mono d'un filtré actif, que celle-ci se présente sous forme d'un appareil séparé ou qu'elle soit intégrée dans un appareil de commande ou un égaliseur.
Important: N'essayez pas de connecter ensemble les sorties actives ou positives d'une source quelconque pour receivevoir un signal mono, car cela pourrait fort bien entraîner des dégats au niveau de l'étage final de cette source. Il est nécessaire que le MEME signal soit alimenté à l'entrée de gauche tout comme à l'entrée de droite au moyen d'un cable Cinch adaptateur Y. Relier le terminal de raccordement positif du haut-parleur mono avec le raccord "LEFT +" et son terminal négatif avec le raccord "RIGHT -".

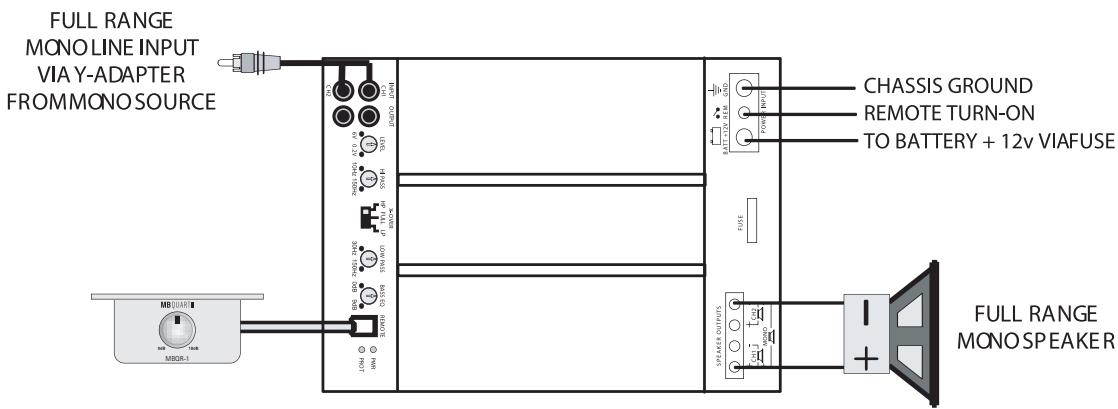

Check-list pour le réglage du commutateur de filtré actif:
- L'interrupteur AMPLIFIER X-OVER doit se trouver dans la position FULL.

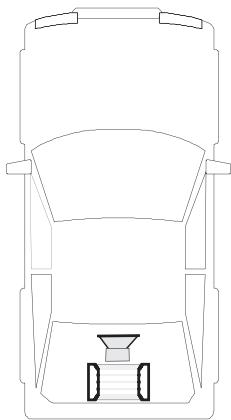

Check-list pour le réglage du régulateur de la fréquence de recouvrement:
Ne concerne pas le mode de fonctionnement large bande.
ASTUCE: Si vous utilisez la sortie subwoofer mono d'un filtre actif, il est tout à fait possible de mettre en circuit sur ces amplificateurs le filtre passe-bas afin d'obtenir une pente plus rigide du signal de la réponse fréquentielle du filtre passe-bas.
Minimum pour l'impédance globale des haut-parleurs : 4 ohms mono.

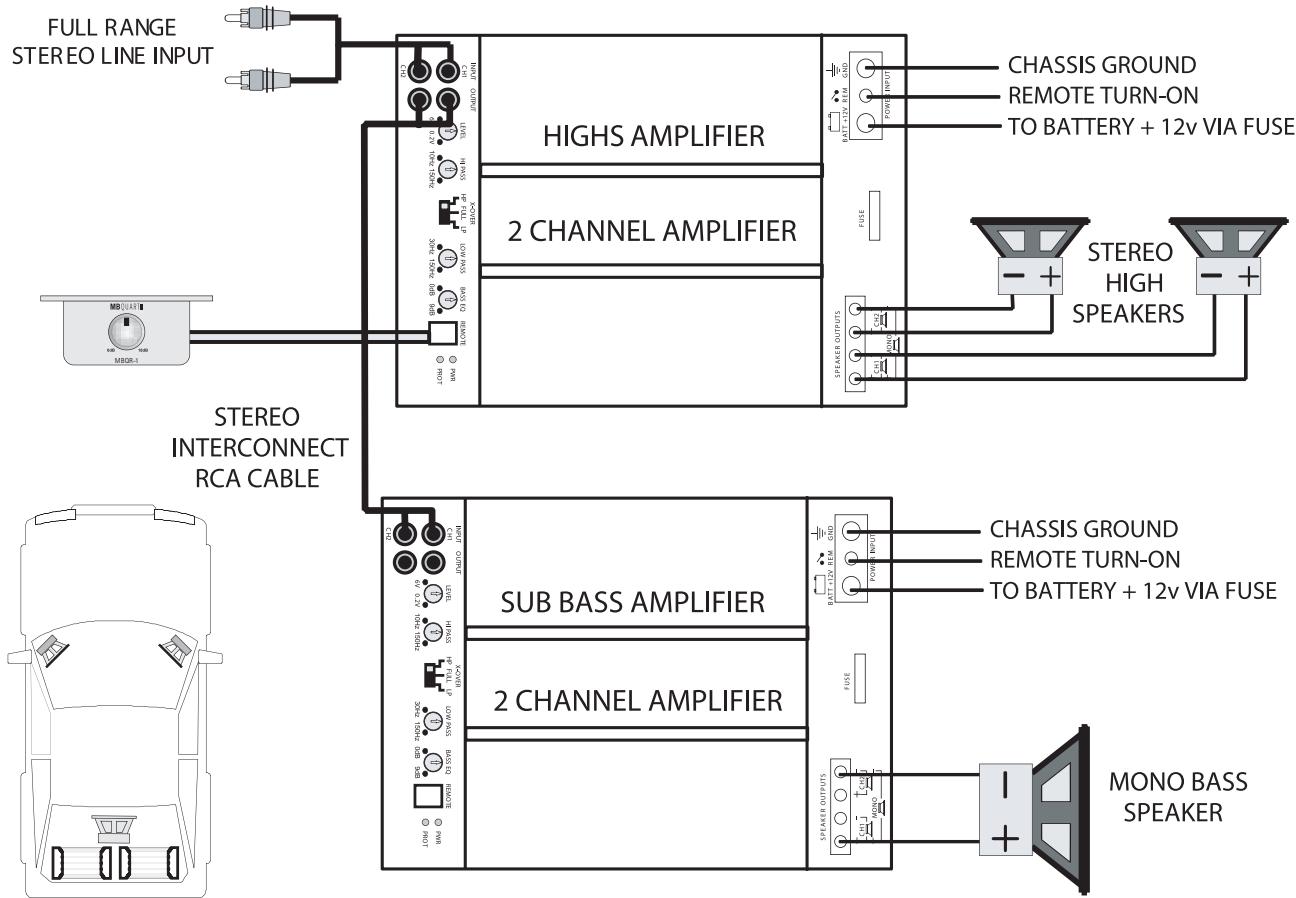

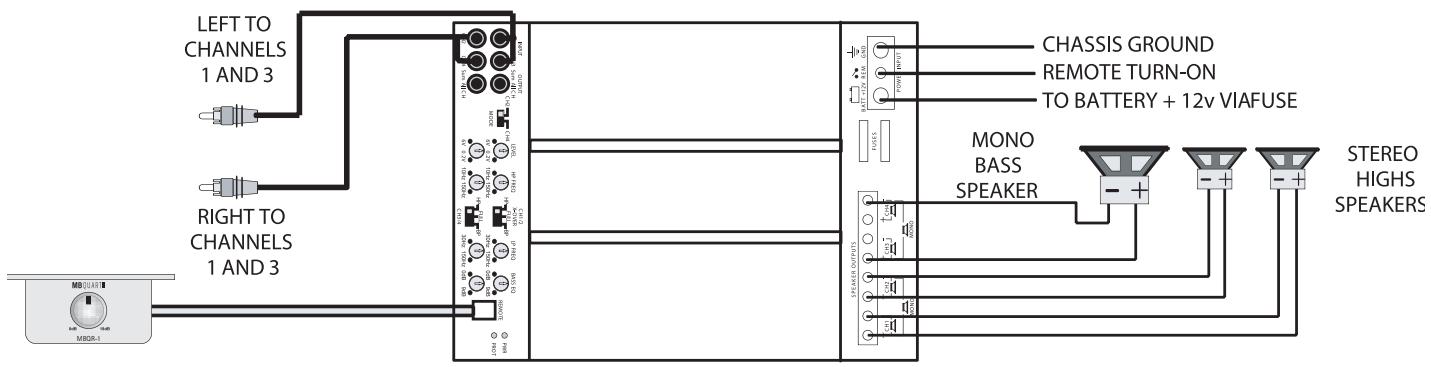

Passe-haut stéréo avec passeurs mono dans un système actif à 2 voies voire un bi-amplificateur
Dans cette application, nous utilisons un amplificateur 2 canaux pour les haute fréquences et un deuxième pour les basses fréquences voir une subwoofer mono. Veuillez vérifier les spécifications des haut-parleurs afin de définir les critères maximaux de la puissance de l'amplificateur.
Check-list pour les connexions par câble:
Brancher les entrées Cinch (LINE IN) de l'amplificateur pour les hautes fréquences avec des câbles Cinch hauts de gamme sur le poste de radio/lecteur de CD.
Brancher les sorties LINE OUT de l'amplificateur pour les hautes fréquences avec un câble Cinch stéréo sur les entrées de l'amplificateur pour les basses fréquences.
Raccordement du subwoofer mono:
Brancher les terminaux positifs du haut-parleur mono sur le raccord "LEFT +" ainsi que son terminal négatif sur le raccord "RIGHT -".
Check-list pour le réglage des commutateurs de filtré:
- Amplificateur d'aigües : contrôleur X-OVER dans la position HP.
- Amplificateur de graves : contrôleur X-OVER dans la position LB/BP.
Check-list pour le réglage des régulateurs de la fréquence de recouvrement:
Amplificateur d'aigües:
Amplificateur de graves:
- HI PASS (filtre subsonique) : 10 Hz à 40 Hz
- LOW PASS: 100 Hz
Veuillez tenir compte du fait que ces fréquences de coupure constituent uniquement des propositions. Vérifier les spécifications du fabricant pour les haut-parleurs et lire le chapitre „Réglage de l'installation pour obtenir les valeurs de performance possibles".
Check-list pour les régulateurs LEVEL:
Consultez le chapitre „Réglage de l'installation pour obtenir les performances possibles".
Minimum pour les impédances globales du haut-parleur:
- 2 ohms par canal dans le mode stéreo.
- 4 ohms dans le mode mono ponté.

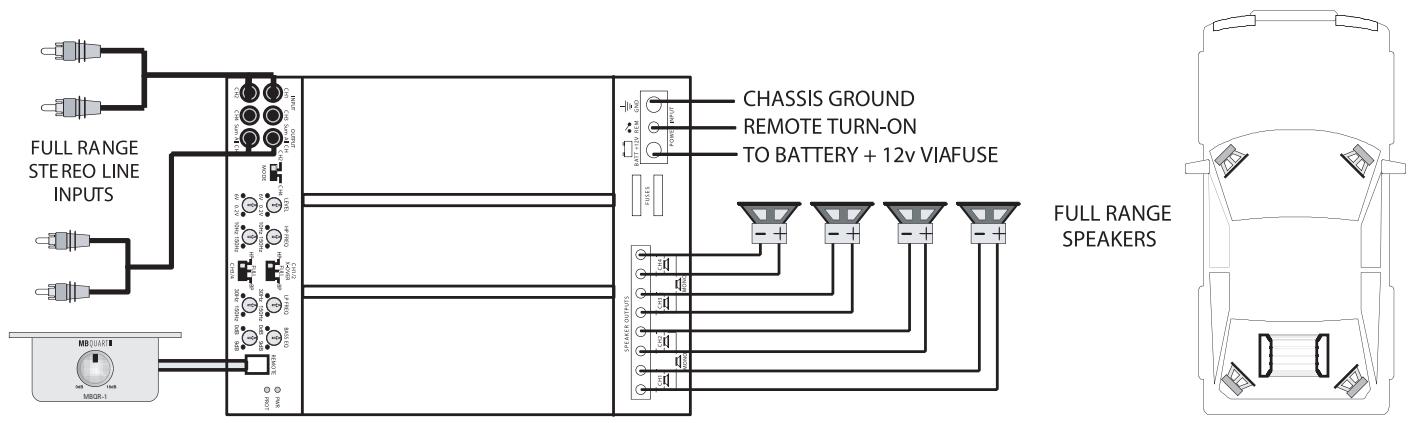

Système large bande 4 canaux
Nous vous montrons ici comment vous pouvez utiliser les amplificateurs 4 canaux dans le mode large bande 4 canaux de base.
Check-list pour les connexions par câble:
Brancher les quatre entrées d'amplificateur (LINE IN) avec des câbles Cinch hauts de gamme sur le poste de radio/lecteur de CD.
Check-list pour le réglage des commutateurs de filtré:
- 1/2CH X-OVER: Position „FULL"
- 3/4CH X-OVER: Position „FULL"
Check-list pour le réglage des régulateurs de la fréquence de recouvrement:
Canaux 1/2:
Canaux 3/4:
Check-list pour le réglage des régulateurs de niveau:
Consultez le chapitre „Réglage de l'installation pour obtenir les performances possibles".
Minimum pour les impédances globales du haut-parleur:
2 ohms par canal.

Système large bande 2 ou 3 canaux
Nous vous montrons ici comment utiliser les amplificateurs 4 canaux en tant que système large bande 2 ou 3 canaux en tirant profit de la possibilité d'utiliser tous les amplificateurs MB QUART comme des amplificateurs mono pontés.

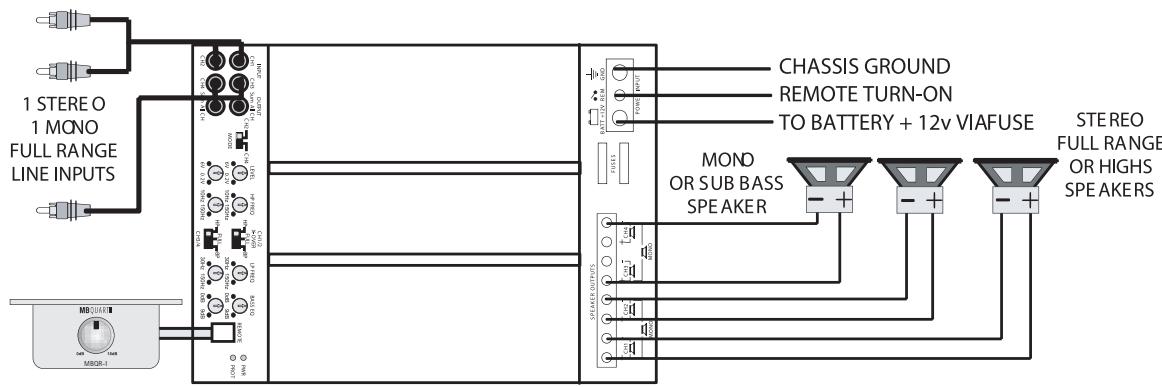

L'exemple suivant montre comment il est possible de créer un système 3 canaux grâce à un couplage mono ponté sur la paire de canaux 3 / 4. Pour pouvoir installer un système 2 canaux, suivez tout simplement cet exemple pour également configurer la paire de canaux 1 / 2 sous forme de couplage mono ponté.
Check-list pour les connexions par câble:
- Brancher les entrées de la paire de canaux 1/2 sur une source stéréo appropriée avec des câbles Cinch hauts de gamme, comme un appareil de commande par exemple.
- Pour piloter la paire de canaux 3/4, une source de signaux mono est nécessaire. Celle-ci se présente par exemple sous forme d'une sortie subwoofer mono d'un filtre actif, qu'il s'agisse d'un poste individuel ou d'un filtre intégré dans un poste de commande ou un égaliseur.
Important: N'essayez pas de connecter ensemble les sorties actives voire positives d'une source quelconque pour recevoir un signal mono, car cela pourrait fort bien entraîner des dégâts au niveau de l'étage final de cette source.
- Le MEME signal doit être alimenté à la sortie de droite aussi bien qu'à la
sortie de gauche au moyen d'un câble Cinch adaptateur Y.
- Brancher le terminal de raccordement du haut-parleur mono, conformément à l'illustration, sur le raccord "LEFT +" et le terminal négatif sur le raccord "RIGHT -".
Check-list pour le réglage des commutateurs de filtré:
- 1/2 CH X-OVER: Position „FULL"
- 3/4 CH X-OVER: Position „FULL"
Check-list pour le réglage des régulateurs de la fréquence de recouvrement:
Canaux 1/2:
Canaux 3/4:
ASTUCE: Si vous utilisez la sortie subwoofer mono d'un filtre actif, il est tout à fait possible de mettre en circuit sur ces amplificateurs le filtre passe-bas afin d'obtenir une pente plus rigide du signal de la réponse fréquentielle du filtre passe-bas.
Check-list pour le réglage des régulateurs de niveau:
Consultez le chapitre „Réglage de l'installation pour obtenir les performances possibles".
Minimum pour les impédances globales du haut-parleur:
- 2 ohms par canal dans le mode stéreo.
- 4 ohms dans le mode mono ponté.


Système actifs à 2 voies ou bi-amplificateur avec mono bass
Cette application montre comment il peut être simple d'installer un système actif à 2 voies en utilisant un amplificateur 4 canaux Premium. Les canaux 1 et 2 sont utilisés pour les aigües, les canaux 3 et 4 pour le mono bass.
Check-list pour les connexions par câble:
Vous devez alimenter le même signal aux deux entrées (LINE IN), c'est pourquoi vous devez utiliser deux adaptateurs Y, un premier pour, conformément à l'illustration, alimenter le signal de gauche dans les canaux 1 et 3, ainsi qu'un deuxième pour alimenter le signal de droite dans les canaux 2 et 4.
Raccordement du subwoofer mono:
Brancher le terminal de raccordement positif du haut-parleur mono sur le raccord "LEFT +" ainsi que le terminal négatif sur le raccord "RIGHT -".
Check-list pour le réglage des commutateurs de filtré:
- 1/2 CH X-OVER: Position „HP"
- 3/4 CH X-OVER: Position „LP/BP"
Check-list pour le réglage des régulateurs de la fréquence de recouvrement:
Canaux 1/2:
Canaux 3/4:
- HI PASS: 100 Hz
- HI PASS (subsonique) : 20 Hz
- LOW PASS: non applicable
- LOW PASS: 100 Hz
Veuillez tenir compte du fait que ces fréquences de coupure constituent uniquement des propositions. Vérifier les spécifications du fabricant pour les haut-parleurs et lire le chapitre „Réglage de l'installation pour obtenir les valeurs de performance possibles".
Check-list pour les régulateurs LEVEL:
Consultez le chapitre „Réglage de l'installation pour obtenir les performances possibles".
Minimum pour les impédances globales du haut-parleur:
- 2 ohms par canal dans le mode stéreo.
- 4 ohms dans le mode mono ponté.

Système actifs à 2 voies ou bi-amplificateur avec mono bass et fondu-enchaîné des aigues/graves
Nous présentons ici une variation du système précité. Etant donné qu'il s'agit d'un système à 2 voies, nous pouvons utiliser les sorties en face avant d'un appareil de commande pour piloter les aigües et les sorties en face arrière pour piloter les graves. Grâce à cette procédure, l'auditeur peut facilement adapter aux aigües le niveau relatif des graves au moyen du régulateur pour le fondu-enchaîné avant/arrière (Fader) sur l'appareil de commande. Les canaux 1 et 2 sont utilisés pour les aigües, les canaux 3 et 4 pour le mono bass.
Check-list pour les connexions par câble:
- Utiliser des câbles Cinch hauts de gamme pour brancher les entrées de l'amplificateur sur la source conformément à l'illustration.
- Procédez pour le réglage des commutateurs de filtre actif et celui des recouvrements de fréquence de la manière indiquée pour le système précédemment décrit.

Passe-haut avant/arrêté avec utilisation d'un amplificateur 2 voies pour le subwoofer mono
Grâce à la combinaison d'un amplificateur 2 voies avec un amplificateur 4 voies, il est facile d'assembler, en utilisant les filtres intégrés, un système complet avec aigus en face avant/arrêté et subwoofer mono.
Check-list pour les connexions par câble:
- Utilise des câbles Cinch hauts de gamme pour relier les sorties en face avant et en face arrière d'un appareil de commande conformément à l'illustration avec les entrées (LINE IN) de l'amplificateur 4 canaux.
- De même, brancher le connecteur LINE OUT de l'amplificateur 4 canaux, toujours conformément à l'illustration, sur le raccord LINE INPUT de l'amplificateur 2 canaux.
Raccordement du subwoofer mono:
Brancher le terminal de raccordement positif du haut-parleur mono sur le raccord "LEFT +" ainsi que le terminal négatif sur le raccord "RIGHT -".
Check-list pour le réglage des commutateurs de filtré:
Amplificateur de graves 4 canaux: - 1/2 CH X-OVER: Position "HI" - 3/4 CH X-OVER: Position "HI"
Amplificateur de graves 2 canaux: - Contrôleur X-OVER: Position „LP/BP"
Check-list pour le réglage des régulateurs de la fréquence de recouvrement:
Amplificateur d'aigües 4 canaux:
Amplificateur de graves 2 canaux:
- HI PASS (filtre subsonique) : 10 Hz à 40 Hz
- LOW PASS: 100 Hz
Veuillez tenir compte du fait que ces fréquences de coupure constituent uniquement des propositions. Vérifier les spécifications du fabricant pour les haut-parleurs et lire le chapitre „Réglage de l'installation pour obtenir les performances possibles".
Check-list pour les régulateurs LEVEL:
Consultez le chapitre „Réglage de l'installation pour obtenir les performances possibles".
Minimum pour les impédances globales du haut-parleur:
- 2 ohms par canal dans le mode stéreo.
- 4 ohms dans le mode mono ponté.

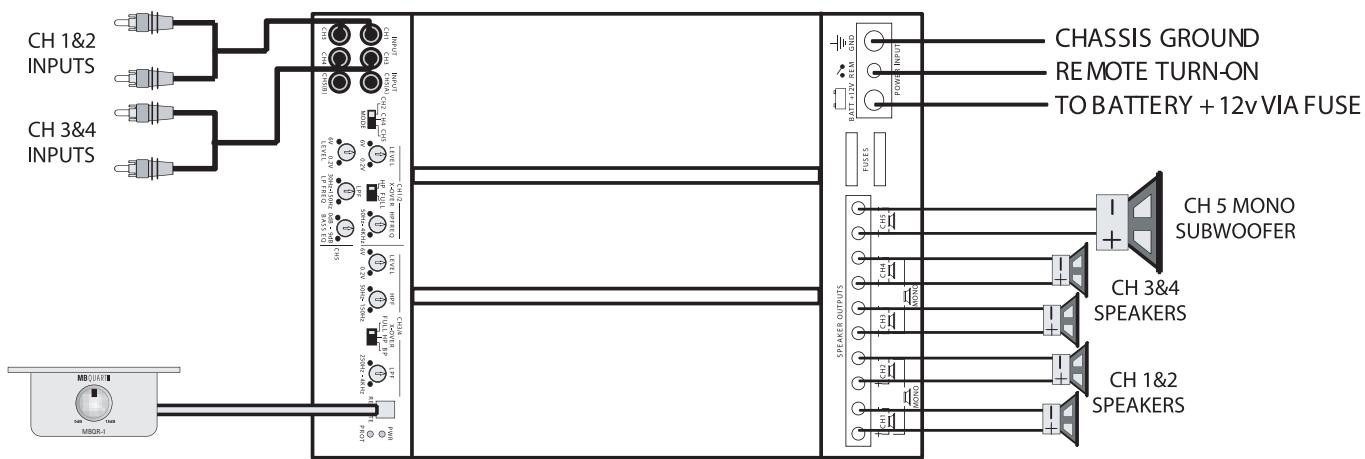

Configuration 5 canaux discrets, plus un canal passage-haut mono
Vous supportez utiliser cette configuration simplement sous forme d'un système avec 4 canaux large bande discrets et un cinquième canal passe-bas. L'ensemble des filtres sont contournés sauf le passe-bas sur le canal 5. Les 5 canaux peuvent être également utilisés avec un filtre actif externe, voire avec des filtres dans des appareils de commande ou des égaliseurs.
Check-list pour les connexions par câble:
Brancher les entrées (LINE IN) pour les canaux 1&2 sur la sortie en face avant, les canaux 3&4 sur la sortie en face arrière, ainsi que le canal 5 sur la sortie du subwoofer mono de l'appareil de commande ou sur l'égaliseur dans le tableau de bord. Le filtré LOW PASS sur le canal 5 est couplé en série avec le filtré source. Vous pouvez le régler soit sur la même fréquence pour obtenir une pente plus rigide du signal de la réponse fréquentielle, soit sur une plus grande fréquence pour atténuer ses effets. Pour la même raison, vous pourriez mettre en circuit les passe-haut pour les canaux 1, 2, 3 et 4 afin d'obtenir une pente plus rigide du signal.
Check-list pour le réglage des commutateurs de filtre actif:
- Mode INPUT: Position "5CH DISCRETE"
- CH 1/2 X-OVER: Position „FULL"
- CH 3/4 X-OVER: Position „FULL"
Check-list pour le réglage des régulateurs de recouvrement de la fréquence:
Veuillez tenir compte du fait que ces fréquences de coupure constituent uniquement des propositions. Consultez les specifications du fabricant pour les haut-parleurs et lisez le chapitre „Réglage de l'installation pour obtenir les excellures performances possibles".
Check-list pour les régulateurs LEVEL:
Consultez le chapitre „Réglage de l'installation pour obtenir les performances possibles".
Minimum pour les impédances globales du haut-parleur :
2 ohms par canal.

Configuration 3 ou 4 canaux discret, plus un canal passe-bas mono
Nous utilisons ici le même réglage de base que ci-dessus pour représenter une disposition 3 canaux en plaçant les paires de canaux stéréo 1 et 2 et 3 et 4 dans un couplage mono ponté. Pour un système 4 canaux, ne mettez en circuit un pont mono que pour une paire de canaux.
Check-list pour les connexions par câble:
- Utiliser 2 câbles Cinch adaptateurs Y, le premier pour les canaux 1&2 et le deuxième pour les canaux 3&4, afin de créer uniquement 2 entrées pour les
canaux 1, 2, 3 et 4 conformément à l'illustration.
- Brancher le terminal de raccordement positif des canaux 1 et 2 du haut-parleur mono sur le canal 1+, le terminal négatif sur le canal 2-. Brancher ensuite le terminal de raccordement positif des canaux 3 et 4 du haut-parleur mono sur le canal 3+, le terminal négatif sur le canal 4-.
- Le canal 5 étant un véritable canal individuel, il ne peut pas être ponté en tant que tel.

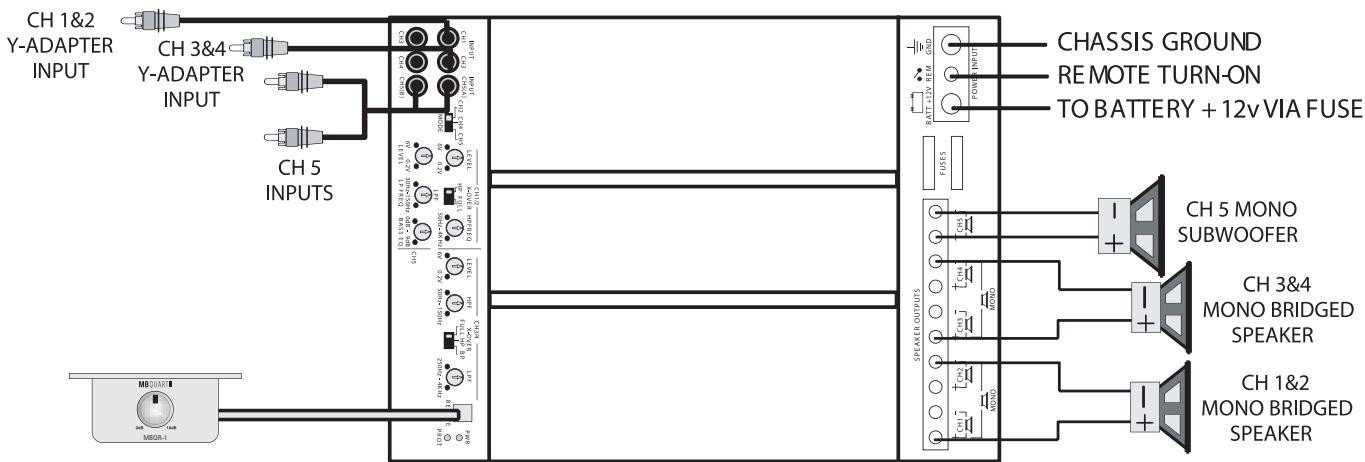

Minimum pour les impédances globales du haut-parleur:
- 2 ohms par canal dans le mode stéréo
- 4 ohms par paire mono pontée
- 2 ohms sur le canal 5

Systèmes actifs à 3 voies avec mono bass
L'amplificateur 5 canaux PAB 5400 comprend toutes les fonctions qui sont nécessaires pour la création d'un système à 3 voies complètement fermé avec contrôle actif.
Check-list pour les connexions par câble:
Brancher les entrées des canaux 1 et 2 sur les sorties large bande de l'appareil de commande au moyen de câbles Cinch hauts de gamme.
Check-list pour le réglage des régulateurs de la fréquence de recouvrement:
- CH 1/2 HIGH PASS: 1 KHz à 4 KHz
- CH 3/4 HIGH PASS: 100Hz
- CH 3/4 LOW PASS: 1 KHz à 4 KHz
- CH 5 LOW PASS: 100Hz

Passe-haut avant/arrière avec subwoofer constant
Une autre application appropriée pour le PAB 5400 consiste à utiliser 4 canaux pour les haut-parleurs satellites avant/arrière et le canal mono pour un subwoofer constant sans fondu-enchaîné.
Check-list pour les connexions par câble:
Brancher les entrées des canaux 1, 2, 3 et 4 conformément à l'illustration sur les sorties en face avant et en face arrière de l'appareil de commande au moyen de câbles Cinch hauts de gamme.
Check-list pour le réglage des commutateurs de filtré:
- Mode INPUT: Position "4CH"
- CH 1/2 X-OVER: Position HP
- CH 3/4 X-OVER: Position "HP"
De recouvrement:
- CH 1/2 HIGH PASS: 100 Hz
- CH 3/4 HIGH PASS: 100Hz
- CH 3/4 LOW PASS: non applicable
- CH 5 LOW PASS: 100Hz
Veuillez tenir compte du fait que ces fréquences de coupure constituent uniquement des propositions. Consultez les spécifications du fabricant pour les haut-parleurs et lisez le chapitre „Réglage de l'installation pour obtenir les valeurs de performance possibles".
Check-list pour les régulateurs LEVEL:
Consultez le chapitre „Réglage de l'installation pour obtenir les performances possibles".
Minimum pour les impédances globales du haut-parleur:
2 ohms par canal.

Check-list pour les connexions par câble:
- Branchez les entrées (LINE IN) sur les sorties Cinch d'un poste de radio/lecteur de CD au moyen de câbles Cinch hauts de gamme, voire sur les sorties d'un amplificateur primaire large bande. Un adaptateur Y est éventuellement nécessaire pour cela, ainsi que le montre le diagramme.
- Utilisez un câble de haut-parleur avec une section d'au moins 1,5mm². Cet amplificateur est équipé de terminaux de haut-parleur binaires qui facilitent le raccordement de combinaisons de haut-parleurs.
Check-list pour le réglage des régulateurs de la fréquence de recouvrement:
- LOW PASS: 35 Hz à 250 Hz
- SUBSONIC: 10 Hz à 50 Hz - BASS EQ: 0 à 9 dB PHASE: 0 à 180 degrés
Check-list pour les régulateurs LEVEL:
Consultez le chapitre „Réglage de l'installation pour obtenir les performances possibles".
Minimum pour les impédances globales du haut-parleur: 1 ohm

- Remarque: Vous pouvez utiliser la sortie indiquée raccord mono sur le poste de radio/lecteur de CD ou une sortie stéreo large bande. Ainsi que le montre l'illustration, il vous faut également un adaptateur Y pour les sorties stéreo large bande.
Généralités:
Comme cela est décrit dans le chapitre „Consignes d'installation générales", l'installation devrait avoir été mise en marche et fonctionner. Il faudrait régler maintenant l'ensemble des sélecteurs d'entrée et des interrupteurs de la fréquence de recouvrement sur l'application souhaitée puis mettre tous les régulateurs (volume, niveau et égaliseur) sur la position minimum.
Réglage du régulateur de niveau:
Insérez un CD ou une cassette que vous connaissez bien de manière à pouvoir l’utiliser comme référence puis réglez le bouton du volume sonore de l’appareil de commande sur environ 80% du volume total. Le niveau sonore de l’installation sera bien sûr très bas, mais la procédure suivante vous aidera à régler soigneusement la sensibilité d’entrée de l’amplificateur sur le niveau des signaux de sortie de l’appareil de commande.
Amplificateurs 2 canaux simples:
Tournez lentement en avant le régulateur de niveau jusqu'à ce que vous entendiez des distorsions puis le tournez légèrement en arrière.
Amplificateurs 4 canaux simples:
Tourner lentement en avant le régulateur de niveau pour les canaux 1et2 jusqu'à ce que vous entendiez des distorsions puis le tourner légèrement en arrière.
Répéter cette opération pour les canaux 3 et 4.
Installations actives à 2 ou 3 voies:
Commencer toujours avec un amplificateur de graves ou de basses fréquences en guise de référence et tourner le régulateur de niveau jusqu'à ce que des distorsions soient perceptibles puis le tourner légèrement en arrière. Régler maintenant le régulateur de niveau pour les canaux de hautes fréquences ou d'aigues dans une installation active à 2 voies afin d'équilibrer les aigues avec les graves.
Sur un système à 3 voies, harmoniser les médiums sur les graves puis les aigus sur les moyennes et les graves. Il peut s'avérer nécessaire de répéter à plusieurs reprises l'ajustage des régulateurs de médiums et d'aigus afin d'obtenir un équilibre sonore satisfaisant.
Réglage précis de la fréquence de recouvrement:
Nous avons commencé dans le chapitre „Consignes d'installation générales" avec l'ajustage du régulateur de la fréquence de recouvrement sur des positions approximatives et vous pouvez maintenant les affiner afin d'obtenir la meilleure qualité sonore possible. Veillez s'il vous plaît à ne pas vous écarter trop des fréquences de recouvrement recommandées par le fabricant des haut-parleurs, car un dépassement des gammes de fréquences nominales de fonctionnement peut sans problème entraîner des dommages au niveau des haut-parleurs de moyennes et haute fréquences.
Réglage de l'égaliseur:
Dès que l'ensemble des niveaux sonores et des fréquences de recouvrement ont été régles afin d'obtenir un équilibre sonore agréable, vous pouvez passer à l'égalisation. N'oubliez pas qu'une amplification appliquée à une fréquence ou à une gamme de fréquences peut entraîner une surmodulation nette de l'amplificateur. Les remarques suivantes sont valables pour TOUS les égaliseurs et les régulateurs de volume sonore sur les amplificateurs ainsi également que pour les régulateurs sur les appareils de commande et les égaliseurs encastrés dans le tableau de bord.
Utilisez le bouton du volume sur l'appareil principal pour régler l'installation sur un volume sonore moyen, puis ajustez les égaliseurs et les régulateurs de volume en fonction de vos goûts personnels. Retournez ensuite à l'ajustage des régulateurs de niveau ci-dessus et corrigez le réglage de l'ensemble de ces régulateurs.
Reposez-vous maintenant dans votre fauteuil et profitez de la musique!
Recherche de pannes à l'intérieur de l'installation
Pour localiser une panne à l'intérieur de l'installation stéréo, couper les pièces de l'installation de manière logique afin de localiser la raison de la perturbation.
Description du système de diagnostic intégré dans tous les amplificateurs MB QUART:
Le système de diagnostic déconnecte l'amplificateur jusqu'à ce qu'il soit placé dans l'état de „reset" en éteignant puis en remettant en marche l'appareil principal. Cet état de fonctionnement est indiqué sur le panneau de commande par le biais d'un affichage DEL PROTECT qui s'allume lorsque l'une des conditions suivantes est satisfaite:
1- Un court-circuit au niveau des câbles de haut-parleur 2 - Une panne interne dans l'amplificateur qui provoque une coupure du courant continu à la sortie du haut-parleur.
Lorsque l'amplificateur commute dans le mode diagnostic, débrancher simplement tous les cables Cinch et des haut-parleurs, mais laisser le cable +12 V, de mise à la terre et de la télécommande branchés. Remettre maintenant l'amplificateur en marche. Lorsque l'affichage DEL de diagnostic s'allume, cela signifie qu'il y a une erreur interne dans l'amplificateur.
Si ce n'est pas le cas, enchérez à nouveau le cable Cinch et remettez l'amplificateur en marche. S'il commute maintenant dans le mode diagnostic, l'erreur se situe à l'entrée, soit au niveau des cables défectueux soit dans l'appareil source.
Lorsque l'amplificateur semble fonctionner parfaitement après avoir enchaîné le cable Cinch, branchez les haut-parleurs ou leurs filtres d'aiguillage l'un après l'autre. Si l'un des haut-parleurs ou l'une de ses connexions est défectueux, le système de diagnostic est alors automatiquement activé.
Surchauffe du dissipateur thermique de l'amplificateur:
Les amplificateurs se déconnectent lorsque la température du dissipateur thermique atteint 80°C et se remettent en marche dès que la température de l'appareil est retombée sous ce seuil.
Motifs d'une surchauffe:
1 - Refroidissement inapproprié - placer l'amplificateur dans un autre endroit voiré procédé à un nouveau montage afin de permettre un meilleur écoulement naturel de l'air via les ailettes de refroidissement. 2 - Ne pas forcer un niveau de puissance élevée dans des impédances faibles - tournez le régulateur du volume en arrêté voire assurez-vous que vous n'affectez pas à l'amplificateur une impédance haut-parleur inférieure à celle recommandée.
Puissance de départ faible:
1 - Vérifier si le régulateur de niveau a été correctement réglé. 2 - S'assurer que la tension de batterie est d'au moins 11 V lors de la mesure sur la borne + 12 V et la borne de mise à la terre de l'amplificateur. 3 - Vérifier l'ensemble des connecteurs + 12 V et des mises à la terre.
Les fusibles grillent:
1 - L'utilisation d'impédances haut-parleur inférieures aux valeurs minimales recommandées demande plus de courant - vérifier. 2 - Un court-circuit sur le câble principal + 12 V de la batterie vers le châssis du véhicule fait que le fusible principal grille. 3 - Si un fusible de l'amplificateur grille constamment et si seulement des câbles + 12 V, de mise à la terre, et de régulation d'enclenchement (REM) sont branchés, cela peut signifier que l'amplificateur est défectueux.
Impossible de mettre l'installation en marche:
1 - Vérifier tous les fusibles. 2 - Vérifier toutes les connexions. 3 - Mesurer aux bornes de tension la tension +12V et la tension d'enclenchement de la télécommande. S'il n'y a pas de tension ou si celle-ci est trop faible, procéder à des mesures de tension sur les porte-fusibles, les répartiteurs, les câbles +12V et de la télécommande de l'appareil principal afin de localiser le problème.
Problèmes de bruits: on désigne deux catégories de bruit: un sifflement et des interférences électriques.
Sifflement ou bruit blanc
1 - Un fort bruit blanc se produit normalement lorsque le régulateur de niveau de l'amplificateur est réglé sur une position trop élevée - procéder à un nouvel ajustage en suivant la procédure décrite au chapitre „Réglage de l'installation pour obtenir les valeurs performances possibles". 2 - Une autre raison qui peut entraîner un sifflement exagéré peut être un appareil source grésillant - détacher les câbles Cinch de l'entrée de l'amplificateur. Si le niveau de bruit diminue maintenant, cela signifie un dysfonctionnement dans l'appareil source.
Interférences électriques:
L'intérieur d'un véhicule constitue fondamentalement un environnement défavorable pour les appareils électriques. Le grand nombre d'installations électriques comme par exemple l'allumage, la dynamo, les pompes à essence et la climatisation pour n'en citer que quelques-unes, génère des champs électromagnétiques tout comme un grésillement dans la connexion + 12 V et la mise à la terre. Comme toujours, il convient de circonscrire ici aussi le problème – commencer par détacher les câbles Cinch de l'entrée de l'amplificateur. Si le grésillement est always perceptible, vérifier les câbles de haut-parleur. Dans le cas contraire, enchainer à nouveau les câbles Cinch puis examiner l'appareil source qui alimente l'amplificateur, en procédant composant par composant.
Un tic-tac ou un pleurage qui varie en fonction de la vitesse du moteur:
1 - Ce problème pourrait être dû à l'irradiation de champs électromagnétiques dans les câbles Cinch de l'amplificateur qui, par exemple, sont posés trop près d'une pompe à essence ou d'un distributeur. 2 - Vérifier si la connexion de mise à la masse de l'appareil principal est directement reliée au châssis du véhicule et non pas mise à la terre via le réseau de bord. 3 - Essayez de relier directement l'appareil principal avec le câble + 12 V directement avec le pôle positif de la batterie au lieu de le brancher via le câblage standard/cahfretdans le tableau de bord.
Pleurage constant:
La raison de ce type de bruit perturbateur peut s'avérer eventuellement plus difficile à découvrir, mais il est normalement provoqué par une certaine forme d'instabilité qui entraîne des fluctuations au niveau du système.
1 - Vérifier toutes les connexions, notamment si elles sont correctement mises à la terre. 2 - S'assurer qu'aucun câble de haut-parleur ne provoque un court-circuit avec le châssis du véhicule en raison d'un contact avec du métal non protégé. 3 - Les câbles Cinch sont connus pour être d'une nature problématique. Vérifier par conséquent s'ils sont en parfait état, notamment les liaisons de blindage.
Indices
Sélecteur de diplexeur par de canaux 1 et 2 (1/2 CH X-OVER):
Notice Facile
