S12C - Subwoofer AUDIO DESIGN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte acoustique professionnelle
Caractéristiques techniques principales	2 voies, haut-parleur de 12 pouces, tweeter de 1 pouce
Alimentation électrique	220-240 V, 50/60 Hz
Dimensions approximatives	360 x 580 x 350 mm
Poids	15 kg
Compatibilités	Compatible avec la plupart des systèmes de sonorisation
Type de batterie	Non applicable (alimentation secteur uniquement)
Tension	220-240 V
Puissance	300 W RMS, 600 W peak
Fonctions principales	Sonorisation d'événements, concerts, conférences
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, réparabilité modérée
Sécurité	Ne pas exposer à l'eau, utiliser avec des câbles de sécurité appropriés
Informations générales utiles	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - S12C AUDIO DESIGN

Comment connecter l'AUDIO DESIGN S12C à mon système audio ?

Pour connecter l'AUDIO DESIGN S12C, utilisez les câbles RCA pour relier la sortie de votre source audio à l'entrée du S12C. Assurez-vous que le S12C est correctement alimenté avant de faire la connexion.

Pourquoi le son de mon AUDIO DESIGN S12C est-il faible ?

Vérifiez le niveau de volume sur votre source audio ainsi que sur le S12C. Assurez-vous également que tous les câbles sont correctement branchés et en bon état.

L'AUDIO DESIGN S12C fait des bruits étranges, que faire ?

Des bruits étranges peuvent être causés par des interférences. Vérifiez l'emplacement du S12C et éloignez-le des appareils électroniques susceptibles de provoquer des interférences. Assurez-vous également que tous les câbles sont bien connectés.

Comment régler les paramètres audio sur l'AUDIO DESIGN S12C ?

Utilisez les boutons de réglage situés sur le panneau avant du S12C pour ajuster le volume, la fréquence de coupure et le niveau de phase. Consultez le manuel d'utilisation pour des instructions détaillées sur chaque paramètre.

Mon AUDIO DESIGN S12C ne s'allume pas, que faire ?

Vérifiez si le câble d'alimentation est correctement branché et si la prise fonctionne. Essayez de brancher un autre appareil dans la même prise pour vous assurer qu'elle est opérationnelle.

Comment nettoyer mon AUDIO DESIGN S12C ?

Pour nettoyer le S12C, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs qui pourraient endommager la surface.

L'AUDIO DESIGN S12C est-il compatible avec tous les types de systèmes audio ?

L'AUDIO DESIGN S12C est compatible avec la plupart des systèmes audio qui disposent de sorties RCA. Vérifiez les spécifications de votre système pour confirmation.

Où puis-je trouver des pièces de rechange pour l'AUDIO DESIGN S12C ?

Les pièces de rechange peuvent être commandées directement auprès du fabricant ou via des revendeurs agréés. Consultez le site web d'AUDIO DESIGN pour les informations spécifiques.

MODE D'EMPLOI S12C AUDIO DESIGN

Haut-parleur d'extrêmes graves Solo Classic

Manuel d'utilisation

Models: S8C / S10C / S12C / S15C

Authorized KICKER Dealer:

Purchase Date:

Speaker Model Number:

Speaker Serial Number:

Revendeur KICKER agrée:

Date d'acquisition:

Numéro de modèle de haut-parleur:

Numéro de série de haut-parleur:

Les subwoofoers (haut-parleurs de graves) Solo Classic KICKER sont concus pour apporter la(Meilleure qualite de graves dans un espace confiné, comme dernière le siege d'un camion ou bien dans le hallon arrirée d'une voiture, liaissant un grand volume de rangement tout en proposant des haute performances et des pressions acoustiques élevées dans des enceintes hermétiques de petit format.

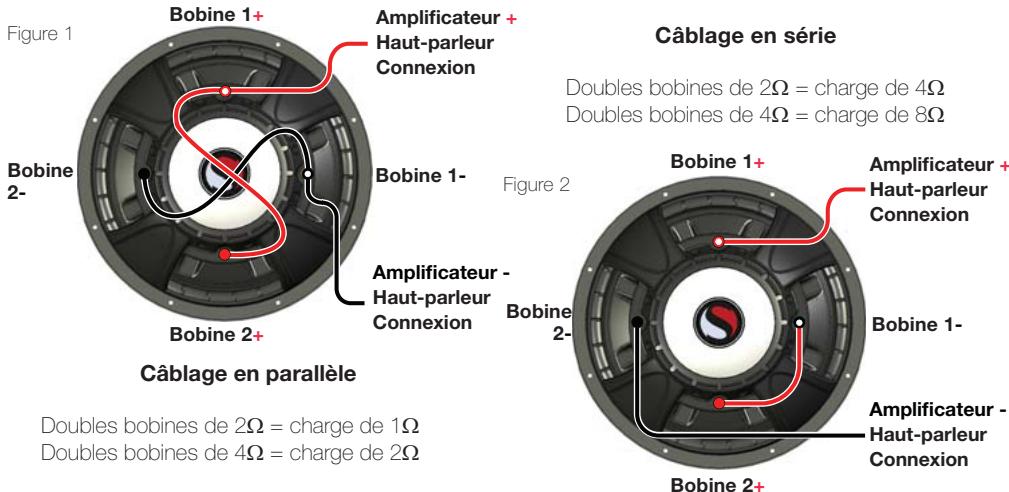

CÁBLAGE

Les subwoofoers Solo Classic sont disponibles avec deux bobines de 2 (ohms) ou deux bobines de 4 (ohms). Les deux bobines doivent etre connectees a une source d'amplification. Le woofer a 2 bobines de 2 generene une charge d'un si les bobines sont cablées en parallele (s'assurer que I'ampli est stable a 1 ) ou une charge de 4 si elles sont cablées en série. Le subwoofer a deux bobines de 4 generne, lui, une charge de 2 avec un cable en parallele ou une charge de 8 avec un cablage en série. Les bornes repeerees ar des points blancs sont réservées à la première bobine. Les bornes repeerees par des traits rouges et des traits noirs sont réservées à la seconde bobine. Voir les figures 1 et 2.

SPECIFICATIONS

Modèle	S8C	S10C	S12C	S15C
Impédance nominale [Zn], ohm [par bobine]	2 ou 4	2 ou 4	2 ou 4	2 ou 4
Fréquence de résonance [fs], Hz	38	27.7	26	18
Tenue en puissance Watts, Pic (RMS)	600 (300)	900 (450)	1200 (600)	1500 (750)
Sensibilité [SPLo], dB @ 1W, 1m	82.7	86.2	87.2	88
Facteur de qualité total [Qts]	.567	.368	.464	.391
Facteur de qualité mécanique [Qms]	11.65	10.63	10.19	9.74
Facteur de qualité électrique [Qes]	.596	.381	.486	.407
Excursion effective [EXmaxTM] en (cc)	.44 (1.1)	.61 (1.6)	.61 (1.6)	.69 (1.8)
Résistance CC [Re], ohm	6.91	6.98	7.04	7.84

SPECIFICATIONS

Modèle	S8C	S10C	S12C	S15C
Volume équivalent [Vas], pied3 (L)	.46 (13.14)	1.7 (48.20)	3.31 (93.8)	10.1 (285.95)
Déplacement net, pouce3 (cc)	46.15 (756.3)	82.43 (1350.8)	97.44 (1596.8)	153.45 (2514.6)
Dimension de cadre extérieur, en (cm)	8 1/2 (21.5)	10 5/8 (27)	12 1/2 (31.7)	15 1/2 (39.4)
Profondeur de montage, en (cm)	4 5/16 (11)	5 3/4 (14.6)	6 5/16 (16)	7 7/8 (20)
Diamètre de découverte de trou	7 1/16 (17.9)	9 1/4 (23.5)	11 1/8 (28.3)	13 7/8 (35.2)

APPLICATIONS POUR ENCEINTES HERMETIQUES

La conception du Solo Classic prévoit une utilisation exclusivement avec des enceintes hermétiques de petit format et pour générer davantage de pression acoustique que n'importe quel autre subwoofer de la concurrence sur le marché. Les caractéristiques d'enceinte hermétique représentées fournissant la réponse la plus souple avec une énergie accrue et ce, aux fréquences les plus basses, 20 à 30Hz, Ces caractéristiques assurent des volumes importants de graves extrémement précis avec des niveaux de puissance d'amplification tout à fait saississants.

Toutes les cotes en pieds carrés (L) dans la presente notice englobent le mouvement du woofer. Ne pas prévoir de volume supérieur à celui recommendé pour l'enceinte, pour protéger l'installation. Si l'on préférate une réponse des graves ultra douce, il s'est possible de replir l'enceinte du Solo Classic avec un rembourse. L'utilisation de rembourse réduit légèrement l'efficacité, mais approfondit et renforce la sortie basse fréquence.

Utilisez du carton dur de densité moyenne d'une épaisseur supérieure ou égale à 1,9 cm et sceller les joints avec du silicone. Utilisez le « gabarit » à l'intérieur du carton d'emballage du Solo Classic pour repérer le trou de montage, puis découpez directement le long de la ligne. Ces modèlesrequiren un renforcement interne. Ajoutez un contrefort triangulaire entre chacun des gros panneaux non soutenus, en tenant compte du mouvement de volume supplémentaire. Voir figure 3.

Pour plus de renseignements sur la construction de la caisse, reportez-vous au revendeur agrée Kicker, ou cliquez sur l'onglet Assistance de la page d'accueil Kicker, www.kicker.com. Contactez [e-mail] ou appelez 1'Assistance Technique au [phone] pour toute question précise ou restée sans reponse.

Dimensions de panneau pour enceintes hermétiques avec carton dur de densité moyenne d'une épaisseur de 1,9 cm (voir la figure 4)

Modèle	Volume pied3(L)	Panneau A pouces (cm)	Panneau B pouces (cm)	Panneau C pouces (cm)
S8C	.33 ft3(9.34L)	10x10 (25.4x25.4)	10x8 (25.4x20.3)	8x8.5 (20.3x21.6)
S10C	.66 ft3(18.69L)	12x12 (30.5x30.5)	12x10.5 (30.5x26.7)	10.5x10.5 (26.7x26.7)
S12C	.88 ft3(24.92L)	13x13 (33x33)	13x11.5 (33x29.2)	11.5x11.5 (29.2x29.2)
S15C	1.25 ft3(35.4L)	16x16 (40.6x40.6)	16x10.25 (40.6x26)	10.25x14.5 (26x36.8)

NOTA: Nous nous réservons le droit de modifier les spécifications et les performances indiquées ici. Consultez notre site www.kicker.com pour Obtir les informations les plus récentes. Pour tirer le meilleur parti du Subwoofer KICKER, nous conseillons d'utiliser des accessoires et des cables KICKER d'origine. Comptez deux semaines de rodage pour que le subwoofer attigne des performances optimes

Stillwaterdesigns

Modelos:

S8C/S10C/S12C/S15C

Distribuidor autorizzato de KICKER:

Fecha de compra:

Pour connaître les procédures propres à la politique de garantie de votre pays, contactez votre revendeur ou distributeur International Kicker.

AVERTISSEMENT: Les haut-parleurs Kicker ont la capacité de produit des niveaux sonores pouvant endommager l'ouie de façon irréversible! L'augmentation du volume d'un système jusqu'à un niveau représentant une distorsion audible endommage davantage l'ouie que l'écoute d'un système sans distorsion au même volume. Le seuil de la douleur est toujours le signe que le niveau sonore est trop élevé et risque d'endommager l'ouie de façon irréversible. Réglez le volume en faisant prevue de bon sens!

L'expression " carburant pour vivre plein pot " fait referece au dynamisme de la marque Kicker d'equipements audio pour vehicules et a pour but d'encourager nos clients a faire le maximum ( " vivoe plein pot " ) dans tous les aspects de leur vie. Les haut-parleurs et amplifieurs Kicker sont les meilleurs dans le domaine des equipments audio et representent donc pour nos nos client le " carburant pour vivre plein pot " dans l'aspect " installation audio de vehicule " de leur vie. Nous encouragements tous nos clients a respecter toutes les lois et reglementations locales relatives aux niveaux sonores acceptables à l'extérieur des vehicules.

Stillwaterdesigns

P.O. Box 459 • Stillwater, Oklahoma 74076 • U.S.A. • [phone]
