BEDIENUNGSANLEITUNG S12C AUDIO DESIGN

Autorisierter KICKER-Handler:

Kaufdatum:

Lautsprecher-Modellnummer:

Lautsprecher-Seriennummer:

Der KICKER Solo Classic Subwoofer ist so konzipiert, dass er die Beste Bassqualität auf begrenzten Raum, wie beisplesiweise hinter dem Sitz eines LKWs oder in der Heckklappe eines PKWs wiedergibt und ihren darauf jeder Menge Ladevolumen übrig lessst. Außendem bietet er eine hohe Leistung und einen hohen Schalldruckpegel in einem kleinen, geschlossenen Gehäuse.

VERKABELUNG

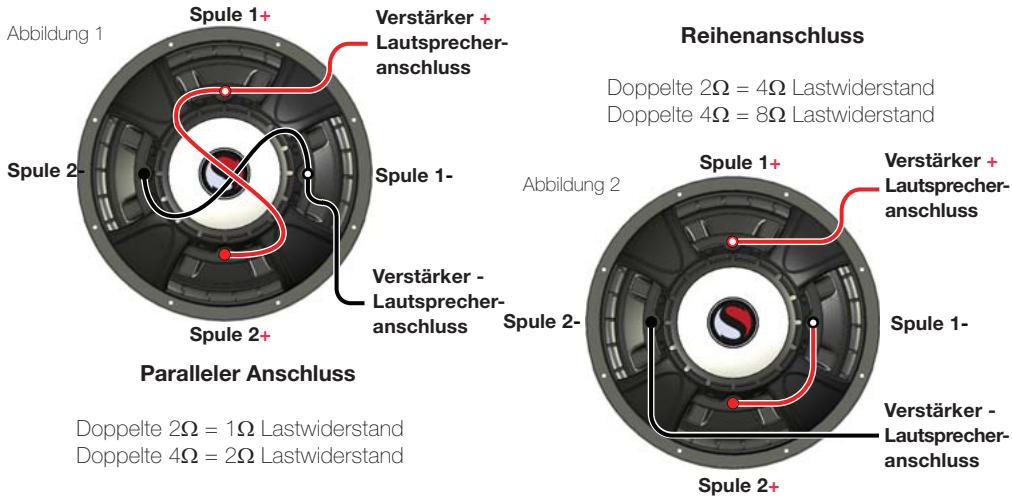

Nur Solo Classic Subwoofer sind mit doppelten 2 (Ohm) oder doppelten 4 Schwingspulen erhaltlich. Beide Schwingspulen müssen an eine Verständen, wenn die Spulen parallel (Stellen Sie sicher, dass Ihr Verstanden 1 stabil ist) geschättet sind, oder 4 bei Reihenschaltung. Der doppelten 4 -Tieftener erzeugt einen 2 Lastwiderstand, wenn die Spulen parallel geschättet sind, oder 8 bei Reihenschaltung. Die Klemmen mit den weißen Punkten sind für die ersten Schwingspule. Die Terminals mit den ganzen roten, bzw. schwarzen Markierungen sind für die zweite Schwingspule. Siehe Abbildungen 1 und 2.

TECHNISCHE DATEN

Model	S8C	S10C	S12C	S15C
Nennimpedanz [Zn], Ohm [pro Spule]	2 oder 4	2 oder 4	2 oder 4	2 oder 4
Resonanzfrequenz [fs], Hz	38	27.7	26	18
Spitzenbelastbarkeit, Watt (RMS)	600 (300)	900 (450)	1200 (600)	1500 (750)
Empfindlichkeit [SPLo], dB bei 1W, 1m	82.7	86.2	87.2	88
Gesamter Q-Faktor [Qts]	.567	.368	.464	.391
Mechanischer Q-Faktor [Qms]	11.65	10.63	10.19	9.74
Elektrischer Q-Faktor [Qes]	.596	.381	.486	.407
Effektiver Hub [EXmax™] Zoll (mm)	.44 (1.1)	.61 (1.6)	.61 (1.6)	.69 (1.8)
Gleichstromwiderstand [Re], Ohm	6.91	6.98	7.04	7.84
Äquivalentes Volumen [Vas], Kubikfuß (l)	.46 (13.14)	1.7 (48.20)	3.31 (93.8)	10.1 (285.95)
Nettovolumen Kubikzoll	46.15 (756.3)	82.43 (1350.8)	97.44 (1596.8)	153.45 (2514.6)
ÄuBere Rahmenabmessung, Zoll (cm)	8 1/2 (21.5)	10 5/8 (27)	12 1/2 (31.7)	15 1/2 (39.4)
Montagetiefe, Zoll (cm)	4 5/16 (11)	5 3/4 (14.6)	6 5/16 (16)	7 7/8 (20)
Montageloch-Durchmesser	7 1/16 (17.9)	9 1/4 (23.5)	11 1/8 (28.3)	13 7/8 (35.2)

GESCHLOSSENGEHAUSE

Der Solo Classic ist so konzipiert, dass er allein mit kleineren, geschlossenen Gehäuse betrieben werden kann und mehr Soundqualität bietet als jeder andere auf dem Markt erhältliche Subwoofer. Diese geschlossenen Gehäuseformen bieten die Beste Wiedergabe und die meiste Energie bei den niedrigen Frenzen um 20 bis 30 Hz. Diese Gehäuseformen bieten einen massiven, treibenden Bass und konnen mit extrem hohen Veränderleistungen betrieben werden.

Alle Volumenangaben (Kubikfu) auf den vorherigen Seiten schreiben den Hub des Tieftörs mit ein. Führn Sie den Luftabstand nicht länger als das empfohlene Gehäusevolumen aus, da sonst Schäden auftenknen. Wenn Sie eine extrem glatte Basswiedergabe wünschen, sollen den Sie das Solo Classic-Gehäuse mit Polyfil füssen. Die Verwendung von Polyfil verringert den Wirkungsgrad gingfugig, vertieft und erweitert aber die Tieffbassleistung.

Verwenden Sie 34 Zoll (1,9 cm) dicke Faserplatten (MDF) und versiegneln Sie die Verbindungsstellen (Fugen) mit Silikon. Die Kartonschablone im Versandkarton Ihres Solo Classic kann als Vorlage für das Ausschneiden des Lautsprechemontagelochs verwendet werden. Sie müssen direkt an der Linie entlang schneiden. Dieses Design erfordert interne Verstrebungen. Sie sollen zwischen den größeren ungestützten Platten Dreieckstützen verwenden, wobei jederoch das Volumen für den Hub zu berücksichtigten ist. Siehe Abbildung 3.

Weitere Hinweise zum Gehäusebau erhalten Sie bei ihren Autorisierten Kicker-Händler oder wenn Sie auf des Support auf der Internetseite von Kicker www.kicker.com klichen.itte senden Sie eine E-Mail an [e-mail] oder rufen Sie die Kundenbetreuung unter Tel.: [phone] fur spezielle oder nicht beantwortete Fragen an.

Plattenabmessungen für geschlossene Gehäuse mit 3/4 Zoll (1,9 mm) dicken Faserplatten (Siehe Abbildung 4)

Model	Volumen Kubikfuß (l)	Platte A Zoll (cm)	Platte B Zoll (cm)	Platte C Zoll (cm)
S8C	0,33 (9,34L)	10x10 (25.4x25.4)	10x8 (25.4x20.3)	8x8.5 (20.3x21.6)
S10C	0,66 (18,69L)	12x12 (30.5x30.5)	12x10.5 (30.5x26.7)	10.5x10.5 (26.7x26.7)
S12C	0,88 (24,92L)	13x13 (33x33)	13x11.5 (33x29.2)	11.5x11.5 (29.2x29.2)
S15C	1,25 (35,4L)	16x16 (40.6x40.6)	16x10.25 (40.6x26)	10.25x14.5 (26x36.8)

Hinweis: Alle technischen Daten und Leistungsangaben vorbehaltlich Änderungen.itte besuchen Sie www.kicker.com fur die aktuellsten Informationen. Um die Beste Leistung aus Ihrm KICKER Subwoofer hersauszuholen, sollen Sie Original-Zubehörnteile und Kabel von KICKER verwenden. Nach etwa zwei Wochen erreicht der Subwoofer seine optimale Leistung.

Stillwaterdesigns

AcousticsLimitedWarranty

Nehmen Sie mit ihren internationalen Kicker-Fachhändler oder Vertrieb Kontakt auf, um Details über die Garantieleistungen in Ihr dem Land zu erfahren.

WARNING: KICKER-Treiber können einen Schallpegel erzeugen, der zu permanenten Gehörschädgen führen kann! Wenn Sie ein System auf einen Pegel stellen, der hörbare Verzerrungen erzeugt, schadet das ihren Ohren mehr, als ein nicht verzerrtes System auf dem gleichen Lautstärkepegel. Die Schmerzschwelle ist immer eine Anzeige davon, dass der Schallpegel zu laut ist und zu permanenten Gehörschädgen führen kann. Seien Sie bei der Lautstärkeeinstellungitte vermünftig!

Der Slogan "Treibstoff fur Livin' Loud" bezieht sich auf die mit den Kicker-Autostereosystemen assoziierte Lebensfreude und die Tatsache, dass wir unsere Kunden ermutigen, in allen Aspectken ihres Lebens nach dem Besten (Livin' Loud) zu streben. Die Laufsprecher und Verstarker von Kicker sind auf dem Markt für Auto-Soundsysteme führend und stellen damit den "Treibstoff" für das Autostereoerlebnis unserer Kunden dar. Wir empfehlen allen unseren Kunden, sich bezüglich der zugelassenen und passenden Lautstärkepegel außerhalb des Autos an die örtlichen Lärmvorschriften zu halten.
