S10C - Enceinte audio AUDIO DESIGN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte acoustique active
Caractéristiques techniques principales	Réponse en fréquence : 50 Hz - 20 kHz, Sensibilité : 90 dB, Impédance : 8 Ohms
Alimentation électrique	220-240 V, 50/60 Hz
Dimensions approximatives	Hauteur : 30 cm, Largeur : 20 cm, Profondeur : 25 cm
Poids	5 kg
Compatibilités	Compatible avec la plupart des systèmes audio, entrées XLR et RCA
Type de batterie	Non applicable (alimentation secteur uniquement)
Tension	220-240 V
Puissance	50 W RMS
Fonctions principales	Contrôle de volume, égaliseur intégré, entrée auxiliaire
Entretien et nettoyage	Utiliser un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité des pièces de rechange auprès du fabricant
Informations générales utiles	Garantie de 2 ans, manuel d'utilisation inclus

FOIRE AUX QUESTIONS - S10C AUDIO DESIGN

Comment connecter l'AUDIO DESIGN S10C à mon appareil?

Pour connecter l'AUDIO DESIGN S10C, utilisez le câble fourni et branchez-le à la sortie audio de votre appareil. Assurez-vous que l'appareil est allumé et que le volume est réglé correctement.

Que faire si le son est faible ou distordu?

Vérifiez d'abord le niveau de volume de votre appareil. Si le volume est correct, essayez de débrancher puis de rebrancher le câble. Un câble endommagé peut également causer des problèmes de son.

L'AUDIO DESIGN S10C ne s'allume pas, que faire?

Assurez-vous que l'appareil est bien alimenté. Vérifiez également que le câble d'alimentation est correctement branché. Si l'appareil ne s'allume toujours pas, essayez de le brancher sur une autre prise électrique.

Comment régler les basses et les aigus sur l'AUDIO DESIGN S10C?

Utilisez les contrôles de tonalité situés sur le panneau avant de l'appareil. Tournez les boutons des basses et des aigus jusqu'à obtenir le son désiré.

L'AUDIO DESIGN S10C est-il compatible avec tous les appareils?

L'AUDIO DESIGN S10C est compatible avec la plupart des appareils équipés d'une sortie audio standard. Vérifiez les spécifications de votre appareil pour confirmer la compatibilité.

Que faire si l'AUDIO DESIGN S10C surchauffe?

Si l'appareil surchauffe, éteignez-le immédiatement et débranchez-le. Assurez-vous qu'il est placé dans un endroit bien ventilé. Ne tentez pas de l'utiliser tant qu'il n'a pas refroidi.

Comment nettoyer l'AUDIO DESIGN S10C?

Utilisez un chiffon doux et sec pour nettoyer la surface de l'appareil. Évitez l'utilisation de produits chimiques ou de nettoyants abrasifs qui pourraient endommager la finition.

Que faire si l'AUDIO DESIGN S10C ne fonctionne pas avec mon ordinateur?

Vérifiez que les pilotes audio de votre ordinateur sont à jour. Essayez également de redémarrer votre ordinateur et de vérifier les paramètres audio pour vous assurer que l'AUDIO DESIGN S10C est sélectionné comme périphérique de sortie.

MODE D'EMPLOI S10C AUDIO DESIGN

Haut-parleur d'extrêmes graves Solo Classic

Manuel d'utilisation

Models: S8C / S10C / S12C / S15C

Authorized KICKER Dealer:

Purchase Date:

Numéro de modèle du haut-parleur :

Speaker Serial Number:

Revendeur KICKER agréé:

Date d'acquisition:

Numéro de modèle de haut-parleur:

Numéro de série de haut-parleur:

Les subwoofers (haut-parleurs de graves) Solo Classic KICKER sont conçus pour apporter la meilleure qualité de graves dans un espace confiné, comme derrière le siège d'un camion ou bien dans le hayon arrière d'une voiture, laissant un grand volume de rangement tout en proposant des hautes performances et des pressions acoustiques élevées dans des enceintes hermétiques de petit format.

Cáblage

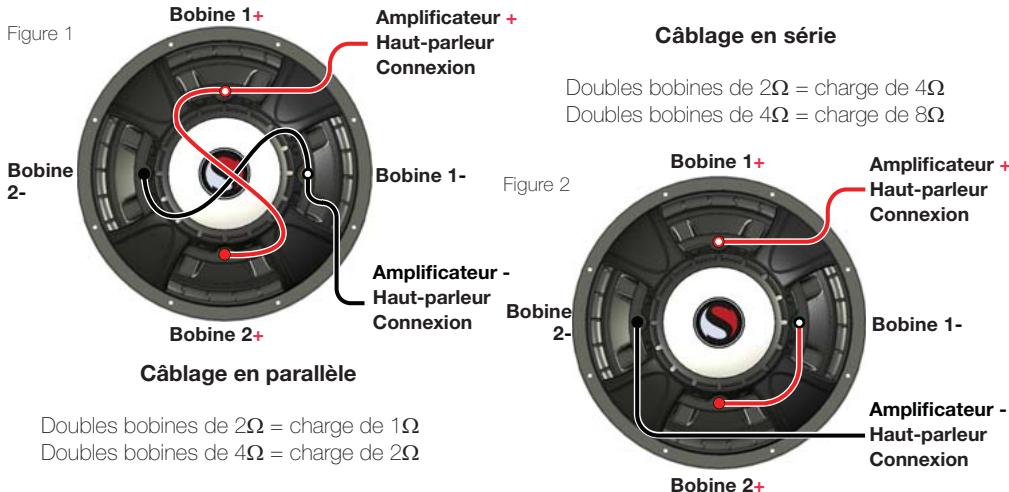

Les subwoofoers Solo Classic sont disponibles avec deux bobines de 2 (ohms) ou deux bobines de 4 (ohms). Les deux bobines doivent être connectées à une source d'amplification. Le woofer a 2 bobines de 2 génère une charge d'un si les bobines sont câblées en parallèle (s'assurer que l'ampli est stable à 1) ou une charge de 4 si elles sont câblées en série. Le subwoofer a deux bobines de 4 génère, lui, une charge de 2 avec un câble en parallèle ou une charge de 8 avec un câblage en série. Les bornes repérées par des points blancs sont réservées à la première bobine. Les bornes repérées par des traits rouges et des traits noirs sont réservées à la seconde bobine. Voir les figures 1 et 2.

SPECIFICATIONS

Modèle	S8C	S10C	S12C	S15C
Impédance nominale [Zn], ohm [par bobine]	2 ou 4	2 ou 4	2 ou 4	2 ou 4
Fréquence de résonance [fs], Hz	38	27.7	26	18
Tenue en puissance Watts, Pic (RMS)	600 (300)	900 (450)	1200 (600)	1500 (750)
Sensibilité [SPLo], dB @ 1W, 1m	82.7	86.2	87.2	88
Facteur de qualité total [Qts]	.567	.368	.464	.391
Facteur de qualité mécanique [Qms]	11.65	10.63	10.19	9.74
Facteur de qualité électrique [Qes]	.596	.381	.486	.407
Excursion effective [EXmaxTM] en (cc)	.44 (1.1)	.61 (1.6)	.61 (1.6)	.69 (1.8)
Résistance CC [Re], ohm	6.91	6.98	7.04	7.84

Modèle	S8C	S10C	S12C	S15C
Volume équivalent [Vas], pied3 (L)	.46 (13.14)	1.7 (48.20)	3.31 (93.8)	10.1 (285.95)
Déplacement net, pouce3 (cc)	46.15 (756.3)	82.43 (1350.8)	97.44 (1596.8)	153.45 (2514.6)
Dimension de cadre extérieur, en (cm)	8 1/2 (21.5)	10 5/8 (27)	12 1/2 (31.7)	15 1/2 (39.4)
Profondeur de montage, en (cm)	4 5/16 (11)	5 3/4 (14.6)	6 5/16 (16)	7 7/8 (20)
Diamètre de découvert de trou	7 1/16 (17.9)	9 1/4 (23.5)	11 1/8 (28.3)	13 7/8 (35.2)

Applications pour enceintes hermetiques

La conception du Solo Classic prévoit une utilisation exclusivement avec des enceintes hermétiques de petit format et pour générer davantage de pression acoustique que n'importe quel autre subwoofer de la concurrence sur le marché. Les caractéristiques d'enceinte hermétique représentées fournissant la réponse la plus souple avec une énergie accrue et ce, aux fréquences les plus basses, 20 à 30Hz, Ces caractéristiques assurent des volumes importants de graves extrémement précis avec des niveaux de puissance d'amplification tout à fait saississants.

Toutes les cotes en pieds carrés (L) dans la présente notice englobent le mouvement du woofer. Ne pas prévoir de volume supérieur à celui recommandé pour l'enceinte, pour protéger l'installation. Si l'on préfère une réponse des graves ultra douce, il est possible de remplir l'enceinte du Solo Classic avec un rembourrage. L'utilisation de rembourrage réduit légèrement l'efficacité, mais approfondit et renforce la sortie basse fréquence.

Utilisez du carton dur de densité moyenne d'une épaisseur supérieure ou égale à 1,9 cm et sceller les joints avec du silicone. Utilisez le « gabarit » à l'intérieur du carton d'emballage du Solo Classic pour repérer le trou de montage, puis découpez directement le long de la ligne. Ces modèles requiren un renforcement interne. Ajoutez un contrefort triangulaire entre chacun des gros panneaux non soutenus, en tenant compte du mouvement de volume supplémentaire. Voir figure 3.

Pour plus de renseignements sur la construction de la caisse, reportez-vous au revendeur agréé Kicker, ou cliquez sur l'onglet Assistance de la page d'accueil Kicker, www.kicker.com. Contactez [e-mail] ou appelez l'Assistance Technique au [phone] pour toute question précise ou restée sans réponse.

Dimensions de panneau pour enceintes hermétiques avec carton dur de densité moyenne d'une épaisseur de 1,9 cm (voir la figure 4)

Modèle	Volume pied3(L)	Panneau A pouces (cm)	Panneau B pouces (cm)	Panneau C pouces (cm)
S8C	.33 ft3(9.34L)	10x10 (25.4x25.4)	10x8 (25.4x20.3)	8x8.5 (20.3x21.6)
S10C	.66 ft3(18.69L)	12x12 (30.5x30.5)	12x10.5 (30.5x26.7)	10.5x10.5 (26.7x26.7)
S12C	.88 ft3(24.92L)	13x13 (33x33)	13x11.5 (33x29.2)	11.5x11.5 (29.2x29.2)
S15C	1.25 ft3(35.4L)	16x16 (40.6x40.6)	16x10.25 (40.6x26)	10.25x14.5 (26x36.8)

NOTA: Nous nous réservons le droit de modifier les spécifications et les performances indiquées ici. Consultez notre site www.kicker.com pour obtenir les informations les plus récentes. Pour tirer le meilleur parti du Subwoofer KICKER, nous conseillons d'utiliser des accessoires et des câbles KICKER d'origine. Comptez deux semaines de rodage pour que le subwoofer atteigne des performances optimales.

Modelos:

S8C/S10C/S12C/S15C

Date d'achat:

Pour connaître les procédures propres à la politique de garantie de votre pays, contactez votre revendeur ou distributeur International Kicker.

AVERTISSEMENT: Les haut-parleurs Kicker ont la capacité de produire des niveaux sonores pouvant endommager l'ouie de façon irréversible! L'augmentation du volume d'un système jusqu'à un niveau représentant une distorsion audible endommage davantage l'ouie que l'écoute d'un système sans distorsion au même volume. Le seuil de la douleur est toujours le signe que le niveau sonore est trop élevé et risque d'endommager l'ouie de façon irréversible. Réglez le volume en faisant preuve de bon sens!

L'expression " carburant pour vivre plein pot " fait référence au dynamisme de la marque Kicker d'équipements audio pour véhicules et a pour but d'encourager nos clients à faire le maximum ( " vivre plein pot " ) dans tous les aspects de leur vie. Les haut-parleurs et amplificateurs Kicker sont les meilleurs dans le domaine des équipements audio et représentent donc pour nos clients le " carburant pour vivre plein pot " dans l'aspect " installation audio de véhicule " de leur vie. Nous encourageons tous nos clients à respecter toutes les lois et réglementations locales relatives aux niveaux sonores acceptables à l'extérieur des véhicules.

P. O. Box 459 • Stillwater, Oklahoma 74076 • U. S. A. • [phone]
