MODE D'EMPLOI DDS12 AUDIO DESIGN

Manuel d'utilisation

Models:

DDS12

Félicitations pour votre achat KICKER

Prière de registrar vos informations d'achat et de garder le ticket de caisse pour valider votre garantie.

Vendeur Kicker homologué :

Date d'achat :

Numéro du modèle de

I'enceinte

Numéro de série de

I'enceinte

L'enceinte DDS12 a été spécialement conçue pour ceux qui veulent un son "gros comme ça" dans le monde hyper-concurrentiel de l'automobile. La série DS a été conçue pour offrir les basses les plus puissantes au meilleur prix sans nuire à la qualité. La DDS12 est faite à partir de matériaux de pointe et de techniques de construction qui permettent aux performances de rester au zénith pendant des années.

Vérification de la charge

L'enceinte chargée DSS12 a un câblage interne conçu pour une charge de 2 à 4 ohms à la prise de branchement du fil du speaker. Veuillez consulter cette prise ou la boîte d'emballage pour l'impédance spécifique de l'enceinte. Vérifiez que votre ampli est optimisé pour supporter cette charge.

DDS12 réflexe

L'enceinte réflexe DDS12 associe la gamme primée de subwoofer KICKER avec ses enceintes conçues par ordinateur et réglées manuellement pour vous offrir un niveau de rendement de basses jamais atteint par un système de subwoofer commercialisé et prêt à l'installation.

L'enceinte DDS existe avec deux subwoofer DS 12 pouces.

L'emplacement et l'orientation de votre enceinte vont avoir une influence sur la qualité et la quantité des basses. Conques pour les véhicules de travail/loisir ou les berlines, ces enceintes vous permettent différents types d'installation. L'ouverture de ventilation de ces enceintes ne doit pas être obstruée. À certaines fréquences, la plupart des basses sortira par l'ouverture de ventilation. C'est pourquoi nous vous conseillons de laisser un espace d'au moins 10cm autour de l'ouverture.

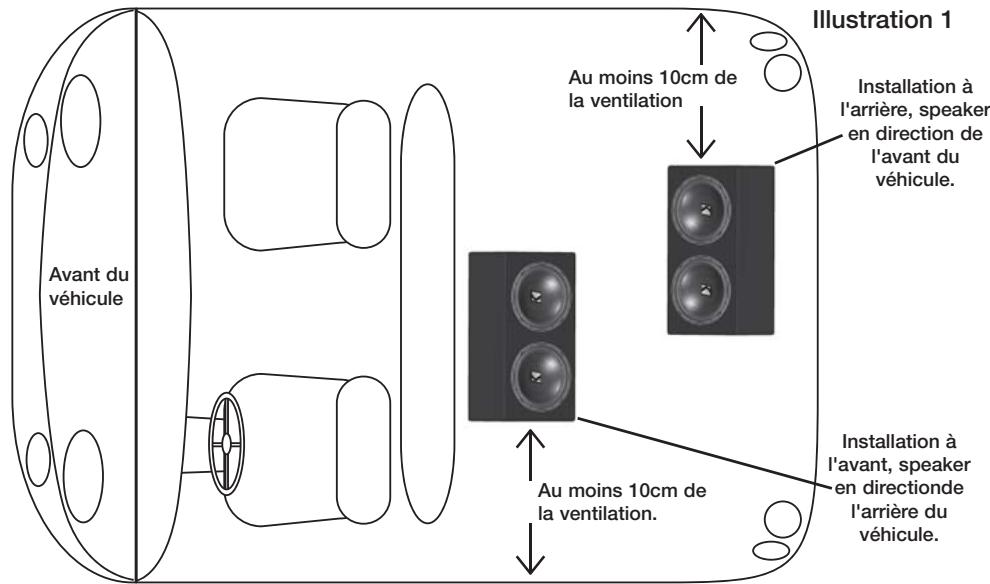

Si l'enceinte est installée entièrement à l'arrière du véhicule, le woofer doit être placé en direction de l'avant du véhicule. Et inversement, si l'enceinte est proche des sièges arrière, dirigez le woofer en direction de l'arrière du véhicule pour les meilleurs résultats. Ces instructions concernent les enceintes installées dans le véhicule comme le montre l'illustration 1.

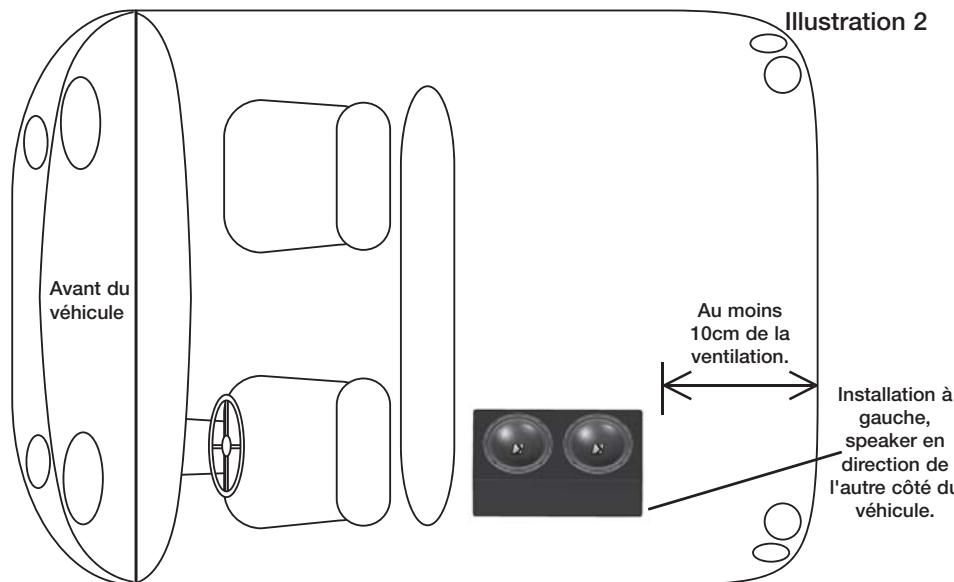

Il est plus pratique d'installer l'enceinte le long d'une paroi latérale, placez l'enceinte sur le côté gauche du véhicule comme le montre l'illustration 2. Cette orientation placera la ventilation en direction de l'arête du véhicule et produit le meilleur rendement de basses. N'oubliez pas de laisser au moins 10cm entre l'enceinte et l'arête du véhicule.

Après avoir déterminé le meilleur positionnement pour l'installation, choisissez avec soin l'endroit où les supports de fixation seront placés. Attention à ne pas percer le réservoir à essence avec les vis de fixation, ou toucher les câbles de freins, un circuit électrique ou des parties mécaniques situées sous la surface de fixation. Retournez l'enceinte, percez les trous avec un foret de 2,5 mm puis fixez les quatre supports de fixation à la base de l'enceinte à l'aide des petites vis fournies.

Accordez deux semaines de rôdage au subwoofer avant qu'il atteigne son rendement maximum.

Remarque: Afin d'obtenir les meilleures performances avec votre nouvel ampli Kicker, nous vous conseillons de n'utiliser que des

accessoires et câblages originaux Kicker.

Chaque support doit être positionné de façon à ce que chaque extrémité ronde dépasse d'environ 2 cm sous le coffret afin de permettre à une vis de passer facilement dans le support pour fixer l'enceinte au véhicule. L'enceinte couchée sur le côté gauche, fixez l'enceinte au véhicule avec les grandes vis fournies. Voir illustration 4. Si les vis fournies ne peuvent pas être utilisées dans votre véhicule, il faudra trouver une autre manière de fixer l'enceinte au véhicule.

Le truc du pro : Vous n'êtes plus qu'à un ampli ZX Mono et quelques câbles de disposer d'un système explosif ! La ligne d'amplis mono Kicker ZX permet facilement d'améliorer le rendu de basses puissantes sur la base de votre installation existante. Demandez à votre vendeur comment améliorer votre ampli Kicker.

Câblage du DDS12

Branchez-vous speaker subwoofer sur les bornes avec le connecteur rouge sur le positif et le noir sur le négatif. Accrochez l'autre bout du câble à votre ampli subwoofer conformément au manuel du propriétaire. Si vous utilisez l'ampli Kicker ZX recommendé pour alimenter libre enceinte DDS12, référez-vous à l'illustration 3 pour vous aider.

Test son : rendement des basses faible ? Vérifiez si les phases sont correctes en inversant le positif et le négatif des branchements du speaker du canal subwoofer. Si les basses s'améliorent, le subwoofer était déphasé par rapport au reste du système.

Illustration 4

Fixez les supports sur la base de l'enceinte à l'aide des petites vis fournies. Fixez solidement l'enceinte au véhicule avec les grandes vis fournies. (Illustration de la DDS12) Subwoofer DS - Protégé par un ou plusieurs des brevets suivants: U. S. A: Brevets numéros 6,611,604, 6,731,773 D473,216, D456,386, D449,293, D355,193; Taiwan: Brevets numéros 162,154, d'autres brevets sont en attente aux USA et dans d'autres pays.

Avertissement sécurité

Afin d’éviter les eventuelles blessures qui peuvent être mortelles dues au glissement de l’enceinte lors d’un freinage brutal ou d’un accident, l’enceinte doit être fixée correctement et solidement à votre véhicule. Vous êtes seul responsable de la solidité de la fixation de l’ampli dans votre véhicule.

Caracteristiques

Modèle :	DDS12
Impédance nominale [Zn], ohm [par enceinte]	2 or 4
Sensibilité [SPLo], dB @ 1W, 1m	98.3
Puisance en watts, pic (RMS)	750 (250)
Largeur de la surface supérieure de l'enceinte, en cm	9 1/2 (24.1)
Largeur de la surface inférieure de l'enceinte, en cm	15 11/16 (39.9)
Hauteur de l'enceinte, en cm	14 5/8 (37.2)
Longueur de l'enceinte en cm	29 15/16 (76.0)

Remarque : l'usage d'un filtre subsonique augmentera considérablement la puissance admissible. Les caractéristiques de puissance admissible dans ce tableau sont calculées à l'aide d'un filtre 25Hz, 24dB par octave avec le filtre subsonique. Mesures effectuées avec les modèles bobine mobile de 4 ohms. Les caractéristiques techniques et les performances sont susceptibles d'être modifiées. Visitez le site www.kicker.com pour les actualités de nos produits.

Pour connaître les procédures propres à la politique de garantie de votre pays, contactez votre revendeur ou distributeur International Kicker.

AVERTISSEMENT: Les haut-parleurs Kicker ont la capacité de produire des niveaux sonores pouvant endommager l'ouie de façon irréversible! L'augmentation du volume d'un système jusqu'à un niveau représentant une distorsion audible endommage davantage l'ouie que l'écoute d'un système sans distorsion au même volume. Le seul signe de la douleur est toujours le signe que le niveau sonore est trop élevé et risque d'endommager l'ouie de façon irréversible. Réglez le volume en faisant preuve de bon sens!
