MODE D'EMPLOI QS60.2 AUDIO DESIGN

Système à composants QS

Manuel d'utilisation

MODEL:

QS65.2 / QS60.2

Authorized KICKER Dealer:

Purchase Date:

Numéro de modèle du haut-parleur :

Revendeur agréé KICKER :

Numéro de modèle haut-parleur :

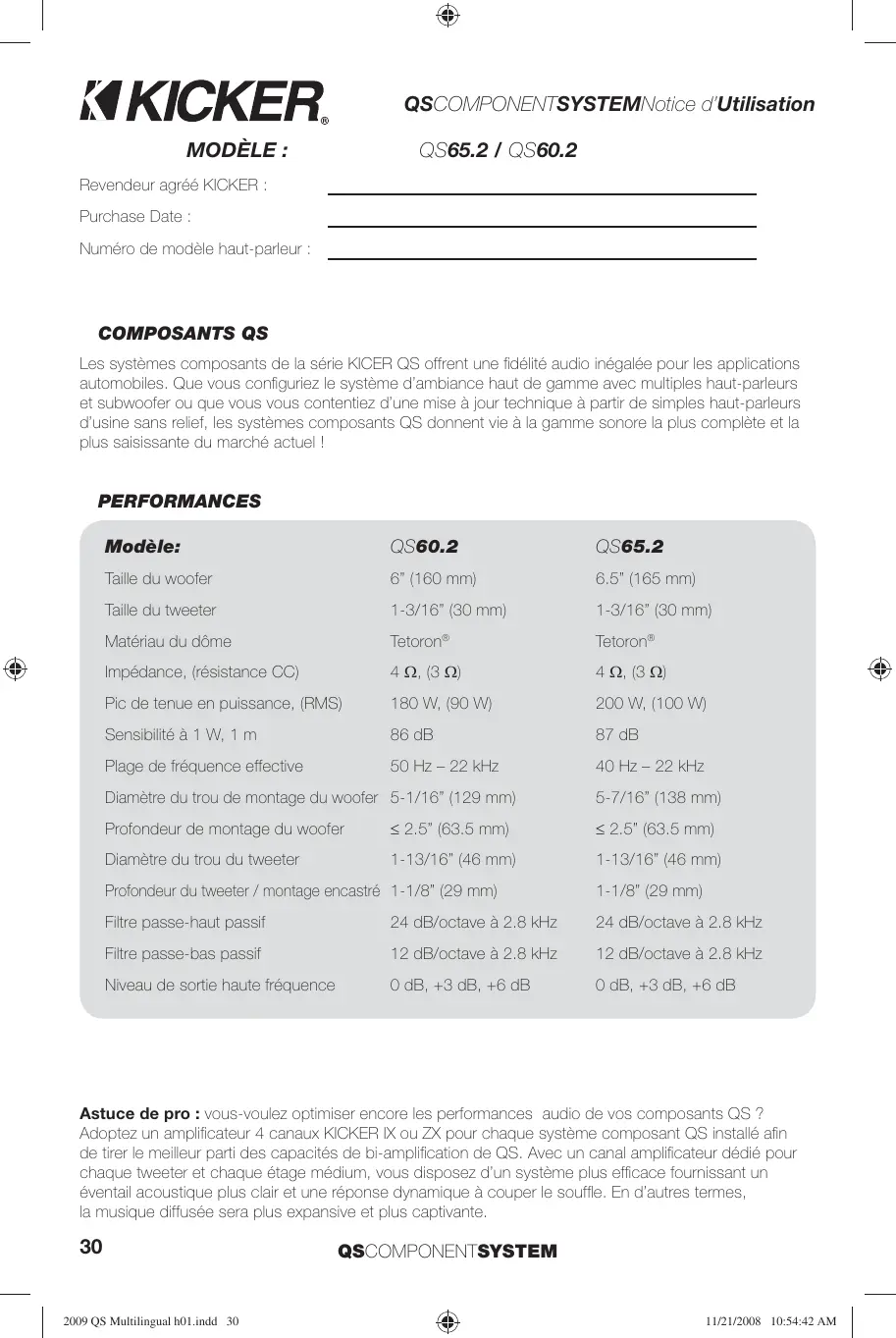

Les systèmes composants de la série KICER QS offrent une fidélité audio inégalée pour les applications automobiles. Que vous configuriez le système d'ambiance haut de gamme avec multiples haut-parleurs et subwoofer ou que vous vous contentiez d'une mise à jour technique à partir de simples haut-parleurs d'usine sans relief, les systèmes composants QS donnent vie à la gamme sonore la plus complète et la plus saisissante du marché actuel !

Performances

Modèle:	QS60.2	QS65.2
Taille du woofer	6" (160 mm)	6.5" (165 mm)
Taille du tweeter	1-3/16" (30 mm)	1-3/16" (30 mm)
Matériau du dôme	Tetoron®	Tetoron®
Impédance, (résistance CC)	4 Ω, (3 Ω)	4 Ω, (3 Ω)
Pic de tenue en puissance, (RMS)	180 W, (90 W)	200 W, (100 W)
Sensibilité à 1 W, 1 m	86 dB	87 dB
Plage de fréquence effective	50 Hz – 22 kHz	40 Hz – 22 kHz
Diamètre du trou de montage du woofer	5-1/16" (129 mm)	5-7/16" (138 mm)
Profondeur de montage du woofer	≤ 2.5" (63.5 mm)	≤ 2.5" (63.5 mm)
Diamètre du trou du tweeter	1-13/16" (46 mm)	1-13/16" (46 mm)
Profondeur du tweeter / montage encastré	1-1/8" (29 mm)	1-1/8" (29 mm)
Filtre passer-haut passif	24 dB/octave à 2.8 kHz	24 dB/octave à 2.8 kHz
Filtre passer-bas passif	12 dB/octave à 2.8 kHz	12 dB/octave à 2.8 kHz
Niveau de sortie haute fréquence	0 dB, +3 dB, +6 dB	0 dB, +3 dB, +6 dB

Astuce de pro : vous voulez optimiser encore les performances audio de vos composants QS ? Adoptez un amplificateur 4 canaux KICKER IX ou ZX pour chaque système composant QS installé afin de tirer le meilleur parti des capacités de bi-amplification de QS. Avec un canal amplificateur dédié pour chaque tweeter et chaque étage médium, vous disposez d'un système plus efficace fournissant un éventail acoustique plus clair et une réponse dynamique à couper le souffle. En d'autres termes, la musique diffusée sera plus expansive et plus captivante.

Avant de monter et de cabler le système composant QS, déterminer la configuration à utiliser pour les haut-parleurs et le filtrage passif.

AVANTAGES

REMARQUES

Configurations Haut-parleur QS

Coaxiale	Idéal pour des applications confinées ou si le montage d'un tweeter séparé n'est pas possible	Les hautes fréquences ne sont pas toujours aussi puissantes || la sortie tweeter peut avoir besoin d'être augmentée augmente au niveau du filtré passif
Séparée	Qualité sonore optimale et imagerie sonique améliorée (avec un montage de tweeter correct)	Installation plus délicate | le vehicule doit-disposer d'un emplacementadapté au montage du tweeter
ConfigurationsFiltre passif QS	AVANTAGES	REMARQUES
Conventionnelle à2 voies	Installation simple | idéale lorsque les canaux d'amplificateur disponibles sont limités	fidélité audio inférieure à celle de la configuration bi-amplifiée
Bi-amplifiée	Qualité sonore optimale ; utilisation plus efficace de la puissance ampli	Requiert au moins 4 canauxd'amplificateur | installation plus délicate

Configuration coaxiale

Configuration séparée

Configuration haut-parleur

Le système composant QS est conditionné pour des configurations distinctes.

Pour utiliser une configuration coaxiale, voir la figure 1 et suivre les étapes suivantes :

1. Dévisser et retirer la fiche de phase en aluminium du centre du woofer.
2. Visser l'adaptateur de montage coaxial dans le woofer à la place de la fiche de phase.
3. Visser le tweeter dans la borne du tweeter.
4. Faire passer les fils du tweeter à travers le centre du woofer.
5. Encliqueter le tweeter sur la borne de montage coaxiale.
6. Faire tourner le tweeter pour trouver la position idéale.
7. Fixer les fils du tweeter à l'aide de l'attache sur la face inférieure du woofer.

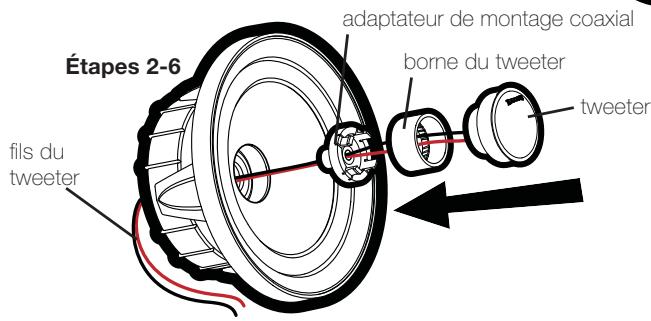

Fig. 1 Configuration du QS pour un Fonctionnement Coaxial

Jarretière d'ENTREE. Installer uniquement dans le cadre de configurations à 2 voies; ne pas installer en cas de bi-amplification. Jarretières au niveau de la sortie du tweeter. Une de ces jarretières DOIT être installée. Des chiffres plus élevés impliquent un volume plus important du tweeter.

Le filtre passif KICKER QS peut etre configre en tant que filtre passif conventionnel a 2 voies en installant la jarretiere d'ENTREE foumie dans les bomes d'entree - MID + -TW + comme le montre la Figure 2. Dans cette configuration, le signal amplifie provenant de la source ou de I'amplificateur doit etre raccordeaux bores ^+ et- indiquees sur la jarretiere d'ENTREE.

Le filtre passif QS peut également être configuré pour un câblage bi-amplification en retardant (ou simplement en n'installant pas) la jarretière d'ENTRÉE. Pour utiliser la configuration bi-ampli, vous devez connecter deux signaux amplifiés à chaque filtre passif (vous avez alors besoin d'au moins quatre canaux amplificateurs). Installer l'une des jarretières du niveau de sortie du tweeter fournies (0 dB, +3 dB, ou +6 dB) pour ajuster le niveau de sortie du tweeter. L'installation de jarretières avec des valeurs supérieures aura pour conséquence d'augmenter le volume du tweeter.

Cáblage

Nous conseillons d'utiliser du fil de calibre 16 (ou supérieur). Les composants QS ont une valeur nominale de 4 ohms et fonctionnent avec n'importe quelle source ou n'importe quel amplificateur conçu pour une charge de 4 ohms. S'assurer que la source ou l'amplificateur est prévu pour un fonctionnement à 4 ohms.

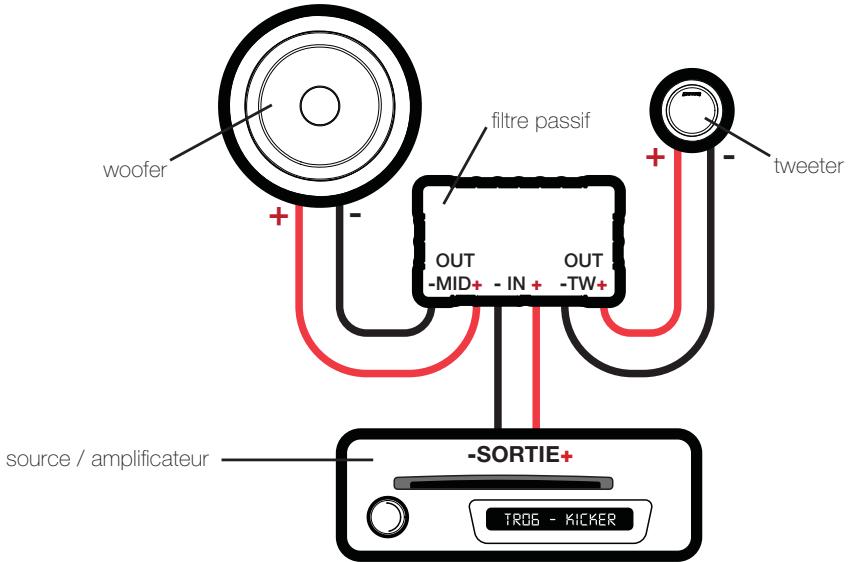

Filtre passif en configuration à 2 voies | un composant défini par canal

Au moins deux canaux amplificateurs sont requis pour une exploitation stéréo (un seul canal est représenté)

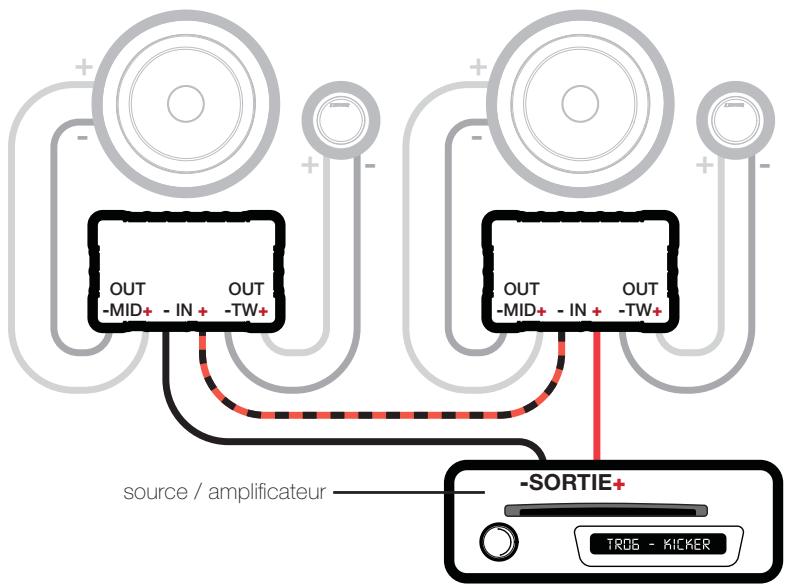

Filtre passif en configuration à 2 voies | deux composants définis par canal

• Requiert deux systèmes QS complets (quatre woofers, quatre tweeters, quatre filtres passifs) Au moins deux canaux amplificateurs sont requis pour une exploitation stéréo (un seul canal est représenté)
• Filtres passifs câblés en série

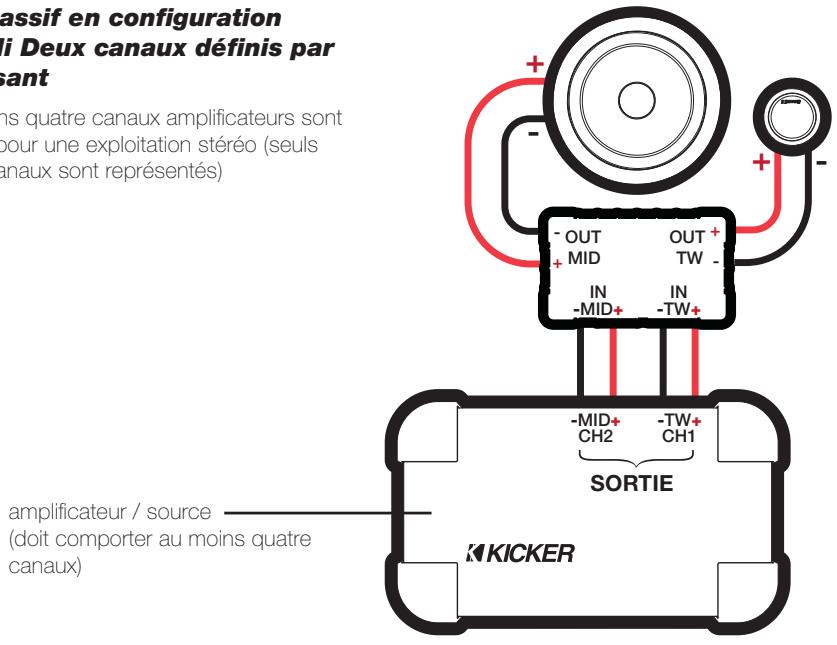

Filtre passif en configuration bi-ampli deux canaux définis par composant

• Au moins quatre canaux amplificateurs sont requis pour une exploitation stéréo (seuls deux canaux sont représentés)

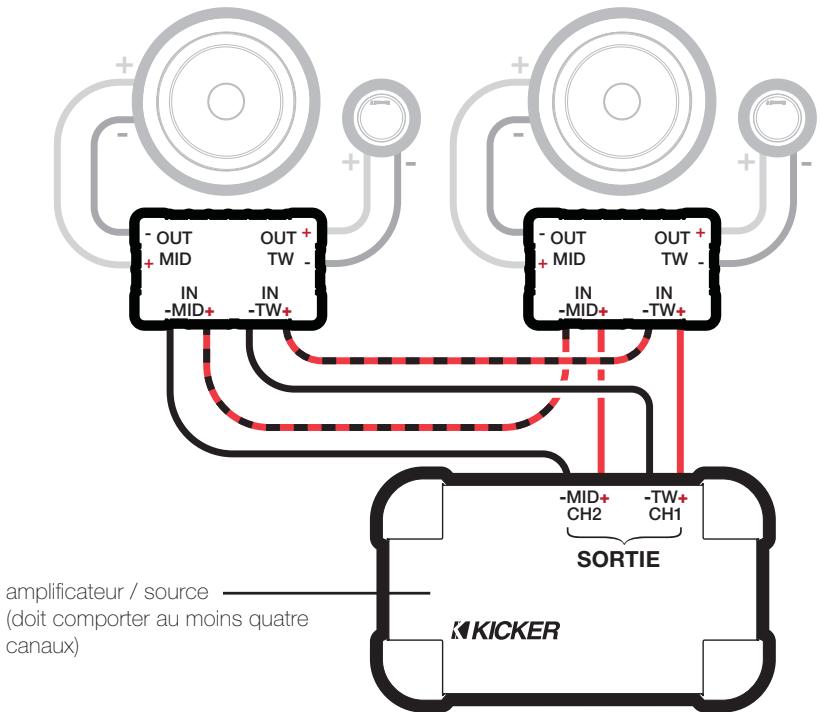

Filtre passif en configuration bi-ampli | un canal défini par composant

• Requiert deux systèmes QS complets (quatre woofers, quatre tweeters, quatre filtres passifs)
• Au moins quatre canaux amplificateurs sont requis pour une exploitation stéréo (seuls deux canaux sont représentés)
• Filtres passifs câblés en série

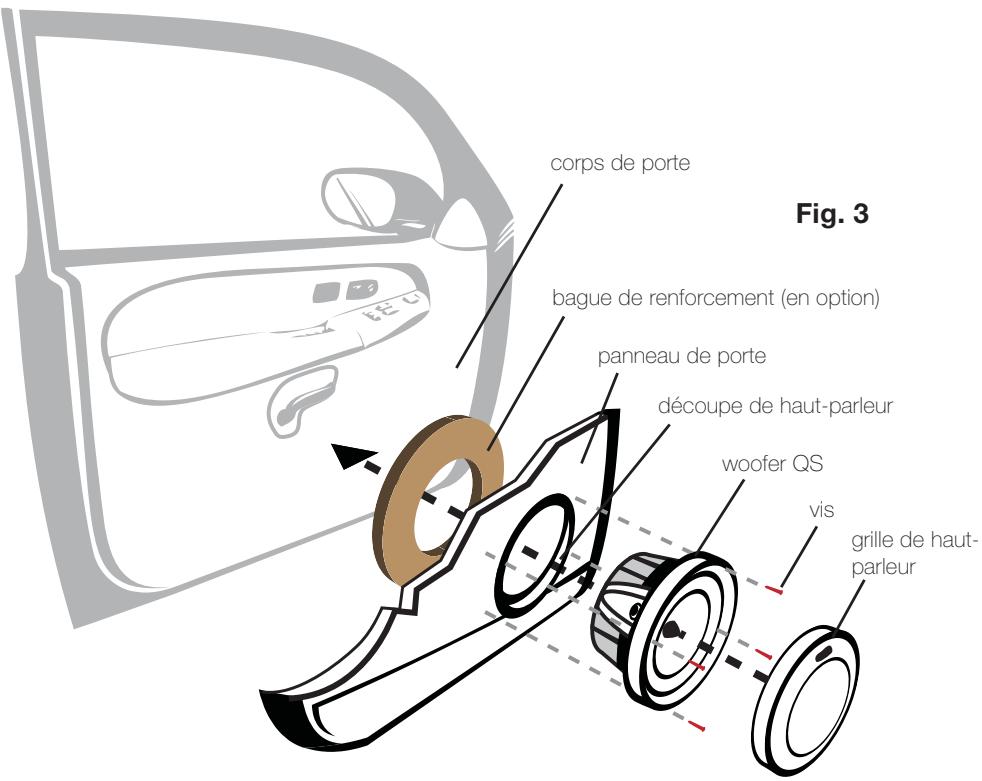

Montage du WOOFER

Les composants Kicker QS ont été spécialement conçus pour un montage sans enceinte. Leur fonctionnement optimal ne nécessite pas d'enceinte close. Il est important d'isoler le son sortant par l'avant du haut-parleur et le son diffusé à l'arrière du haut-parleur. En général, cette isolation est obtenue en installant le haut-parleur dans un emplacement standard ou dans un emplacement pourvu d'une chambre arrière semi-isolée.

Dans le cas du remplacement de haut-parleurs d'origine en utilisant les mêmes emplacements, il peut être nécessaire d'agrandir les découvertes de haut-parleurs et de percer de nouveaux trous pour les vis, à l'aide d'un foret de 2,5 mm. Les emplacements de montage sur mesure demandent davantage de préparation et de travail. Dans tous les cas, veillez à ce que le haut-parleur ne gène pas les mécanismes d'ouverture et de fermeture du coffre et des portières, et que les vis fournies ne percent pas le réservoir de carburant ni les câbles, et ne gênent aucune autre pièce mécanique à l'envers de la surface de montage. Ouvrez complètement les vitres, puis refermez-les.

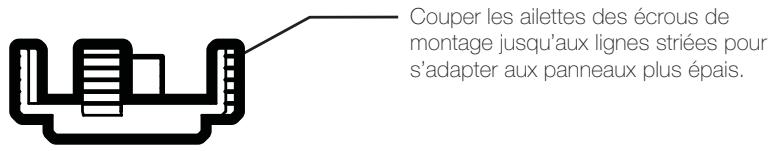

Si les emplacements des découpages des haut-parleurs obligent à couper des parties métalliques, évitez la structure et les renforts métalliques. Si le poids du haut-parleur est excessif pour la portière et sa garniture, un anneau de renforcement facultatif (morceau de bois mince ou panneau de fibres de bois de densité moyenne) peut être fixé ou collé à la portière. Montez le haut-parleur dans le véhicule conformément à la figure 3.

Fig. 5 Montage angulaire du tweeter

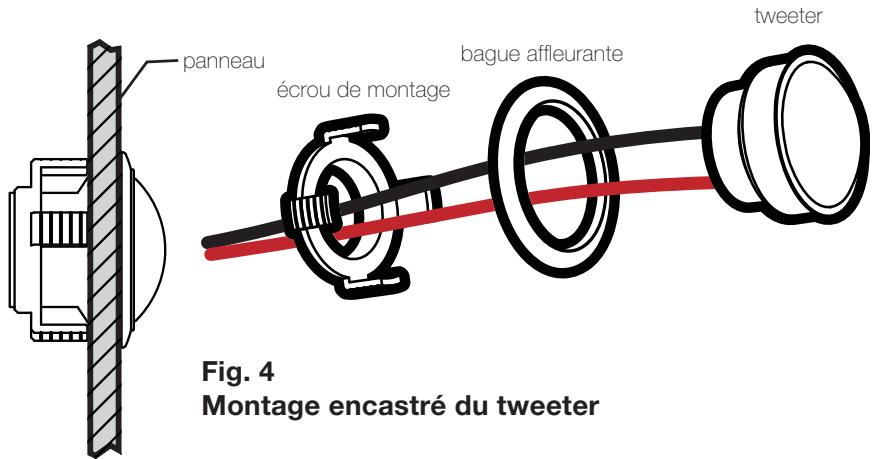

Montage du TWETER

Le tweeter peut être monté d'une de ces trois façons : montage encastré, montage angulaire et montage coaxial. Pour des applications de montage encastré, voir la Figure 4. Choi et la borne du tweeter. Après avoir vérifié les dégagements, découvrez un trou de montage de 1-13/16" (46 mm) de diamètre dans le panneau. Positionner l'écrou de montage derrière le panneau. Faire passer le fil à travers la bague affleurante en option, le trou pratiqué dans le panneau et l'écrou de montage. Monter le tweeter en vissant l'écrou de montage sur le tweeter.

Pour des applications de montage angulaire, dé , la borne du tweeter et la bague angulaire arrière. Après avoir vérifié les dégagements, découvrez un trou de montage de 1-13/16" (46 mm) de diamètre dans le panneau. Placer la bague angulaire avant devant le panneau. Puis insérer le fil et le tweeter à travers la bague angulaire avant et le panneau. Ensuite, faire passer le fil à travers la bague angulaire arrière, faire passer la bague angulaire arrière au-dessus de la partie arrière du tweeter et aligner la partie étroite de la bague angulaire avant pour couvrir l'angle d'exploitation préféré. Faire passer le fil à travers l'écrou de montage et serrer légèrement l'écrou de montage autour du tweeter. Faire tourner toutes les pièces en même temps jusqu'à ce que le tweeter adopte la bonne direction angulaire. Fixer l'ensemble en serrant l'écrou de montage. Voir la Figure 5.

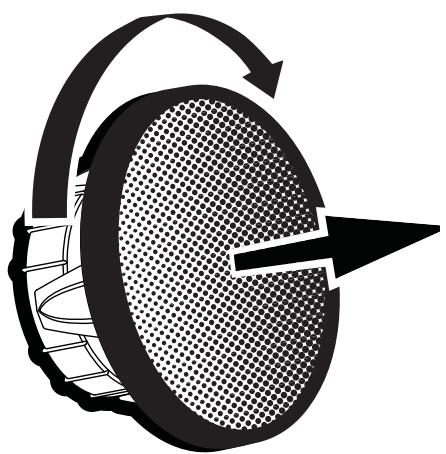

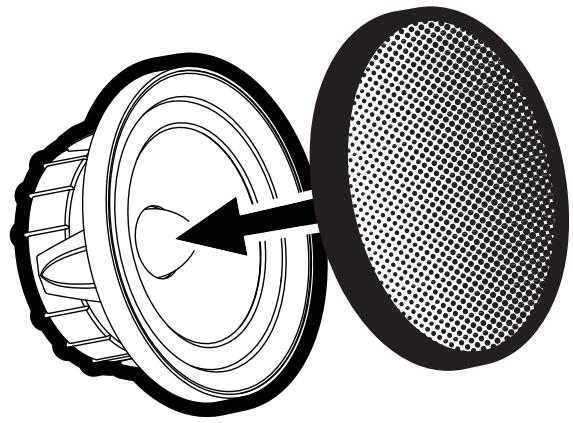

Montage du filtre PASSIF

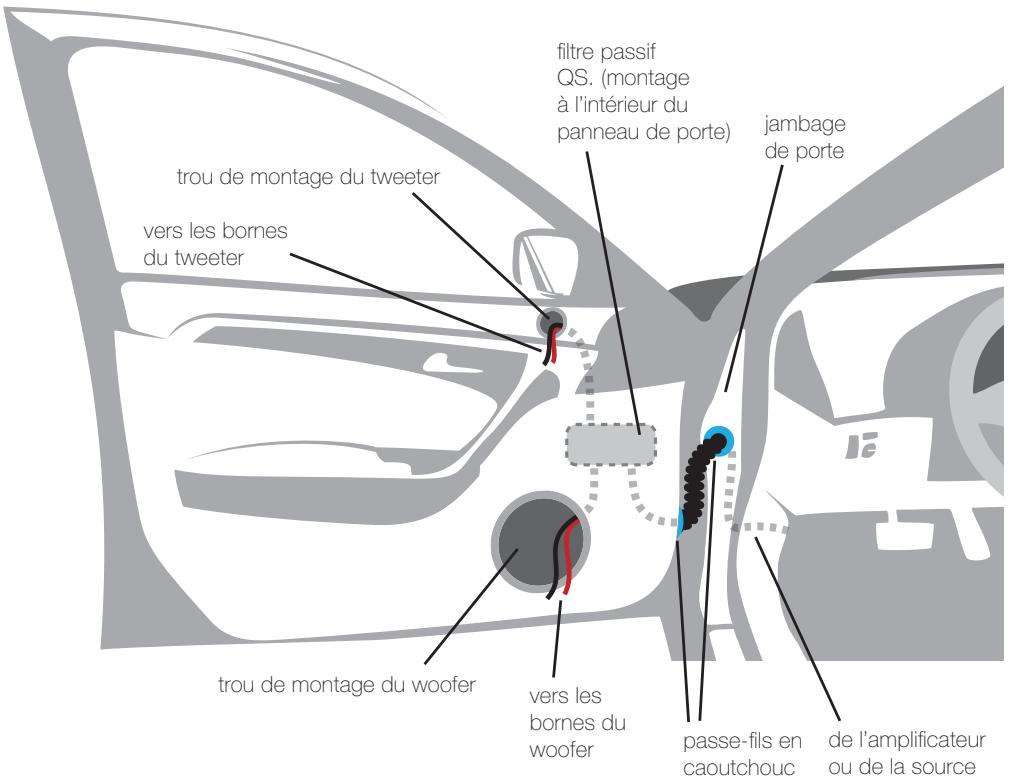

Monter le filtre passif dans un emplacement facile d'accès pour le câblage et le réglage de niveau de sortie du tweeter. S'assurer que le filtre passif n'est pas exposé à l'eau. Le bas de la porte du véhicule n'est pas un bon endroit. Si le filtre passif doit être monté dans la portière, faire attention dans la mesure où l'eau risque de s'accumuler au bas de la portière. Le filtre passif doit rester en haut de la portière et être protégé de l'eau.

S'il n'y a pas de précâblage d'installation audio à l'emplacement voulu, il peut être nécessaire de faire passer les fils de haut-parleur par le montant de la portière. Éloignez ces fils des arêtes vives et évitez qu'ils ne risquent d'être pincés par la portière. L'idéal est de faire passer les fils de haut-parleur par un passe-fils de montant de portière existant. S'il n'y a pas de trou ni passe-fils accessibles, percez un trou de passage des fils de haut-parleur dans le montant de portière. Veillez à ne pas percer d'autres fils ou les mécanismes de portes. Pour faire passer un fil électrique dans un trou, insérez un passe-fils en caoutchouc ou en plastique afin de protéger le fil.

Pour connaître les procédures propres à la politique de garantie de votre pays, contactez votre revendeur ou distributeur International Kicker.

AVERTISSEMENT: Les haut-parleurs Kicker ont la capacité de produire des niveaux sonores pouvant endommager l'ouie de façon irréversible! L'augmentation du volume d'un système jusqu'à un niveau représentant une distortion audible endommage davantage l'ouie que l'écoute d'un système sans distorsion au même volume. Le seul signe de la douleur est toujours le signe que le niveau sonore est trop élevé et risque d'endommager l'ouie de façon irréversible. Réglez le volume en faisant preuve de bon sens!

L'expression " carburant pour vivre plein pot " fait référence au dynamisme de la marque Kicker d'équipements audio pour véhicules et a pour but d'encourager nos clients à faire le maximum ( " vivre plein pot " ) dans tous les aspects de leur vie. Les haut-parleurs et amplificateurs Kicker sont les meilleurs dans le domaine des équipements audio et représentent donc pour nos clients le " carburant pour vivre plein pot " dans l'aspect " installation audio de véhicule " de leur vie. Nous encourageons tous nos clients à respecter toutes les lois et réglementations locales relatives aux niveaux sonores acceptables à l'extérieur des véhicules.
