MAWS410 - Station météorologique VAISALA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station météorologique maritime automatique
Marque	VAISALA
Modèle	MAWS410
Dimensions du boîtier (H x L x P)	400 x 300 x 200 mm
Poids du boîtier	Environ 10 kg
Poids du mât et capteurs	Environ 20 à 30 kg
Alimentation électrique	90...264 Vca, 45...65 Hz ; 8...14 Vcc (max 30 Vcc)
Batterie interne	7 Ah / 12 V
Plage de température de fonctionnement	-50 à +60 °C
Humidité de fonctionnement	0...100 % HR
Matériaux	Acier inoxydable, aluminium marin anodisé, plastique
Certifications	Lloyd's Register, IEC 60945
Paramètres mesurés	Vitesse et direction du vent, pression atmosphérique, température de l'air, humidité relative, point de rosée
Capteurs optionnels	Température de l'eau, précipitations, rayonnement solaire, visibilité, hauteur de plafond nuageux
Calculs intégrés	Vent réel, QNH, QFE, QFF, tendance barométrique, point de rosée
Validation des données	Algorithmes intégrés : limites climatologiques, vérification de pas, cohérence inter-paramètres
Formats de rapports	WMO FM 13 SHIP, WMO IMMT-3
Communication	Satellite (Iridium, Inmarsat-C, Argos), sans fil (UHF, VHF, GSM, GPRS), ligne terrestre (RS232, RS485, RTC, LAN, fibre optique)
Affichage	Vaisala Panel PC (mobile, portable, de bureau)
Entretien et nettoyage	Minimal grâce à la construction anti-corrosion ; nettoyage périodique des capteurs recommandé
Sécurité	Conforme aux normes maritimes (vibrations, chocs, corrosion, EMC)
Pièces détachées et réparabilité	Pièces de rechange disponibles sur demande

FOIRE AUX QUESTIONS - MAWS410 VAISALA

Quels paramètres météorologiques la MAWS410 mesure-t-elle ?

La MAWS410 mesure la vitesse et la direction du vent (relatif et réel), la pression atmosphérique (QFF, QFE, QNH), la température de l'air, l'humidité relative et le point de rosée. Des capteurs optionnels permettent de mesurer la température de l'eau de mer, les précipitations, l'ensoleillement, la visibilité, etc.

Comment installer la station MAWS410 ?

La station est conçue pour une installation rapide sur un mât basculant de 2, 3 ou 4 mètres. Le boîtier électronique se fixe à proximité. Un gyrocompas et un système de navigation peuvent être connectés pour le calcul du vent réel.

La MAWS410 est-elle adaptée aux environnements marins ?

Oui, elle résiste à la salinité, à l'humidité, au gel et au dégel, ainsi qu'aux vibrations et aux chocs. Sa construction en acier inoxydable et aluminium marin la rend adaptée aux bateaux et plateformes offshore.

Comment la MAWS410 valide-t-elle les données ?

Des algorithmes intégrés vérifient chaque mesure : limites climatologiques, changement de pas, cohérence inter-paramètres et état des capteurs. Les saisies manuelles sont également contrôlées.

Quels formats de rapport météorologique la station supporte-t-elle ?

Elle génère des rapports aux formats WMO FM 13 SHIP (FM 13 XII) et IMMT-3, enrichis d'observations visuelles via le logiciel Vaisala Observation Console.

Comment la MAWS410 communique-t-elle les données ?

Elle supporte les communications par satellite (Iridium, Inmarsat-C, Argos), sans fil (UHF, VHF, GSM, GPRS) et par ligne terrestre (RS232, RS485, RTC, LAN, fibre optique). Les données peuvent être envoyées en temps réel au réseau GTS.

Quelle est la consommation électrique de la MAWS410 ?

Elle peut être alimentée en 90-264 Vca ou en 8-14 Vcc (max 30 Vcc). Une batterie interne de 7 Ah/12 V assure la continuité. Un régulateur de charge permet l'utilisation de panneaux solaires.

La MAWS410 est-elle compatible avec les normes NMEA ?

Oui, elle supporte les entrées/sorties NMEA 0183 (MVW/XDR en sortie, HDT/RMC/VTG/GLL en entrée) et répond aux exigences des normes NMEA 0183 et IEC 1162-1.

Quels sont les capteurs de vent compatibles ?

La station accepte les capteurs à ultrasons WINDSONIC, WMT52 et WMT700 pour la vitesse et la direction du vent.

Comment consulter les données en temps réel ?

Elles peuvent être visualisées sur un afficheur Vaisala Panel PC (mobile, portable ou de bureau) connecté à la station.

MODE D'EMPLOI MAWS410 VAISALA

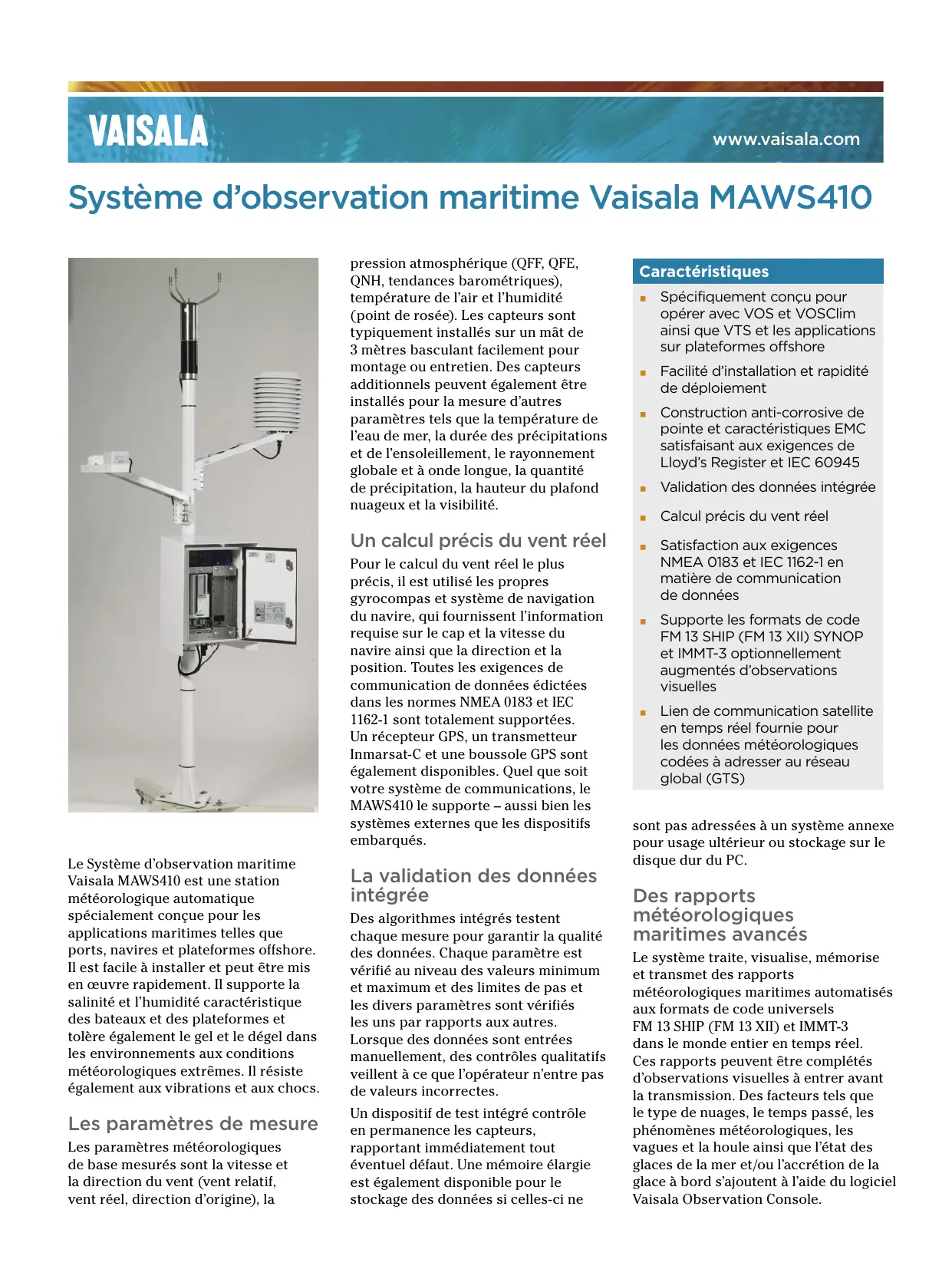

Système d'observation maritime vaisala MAWS410

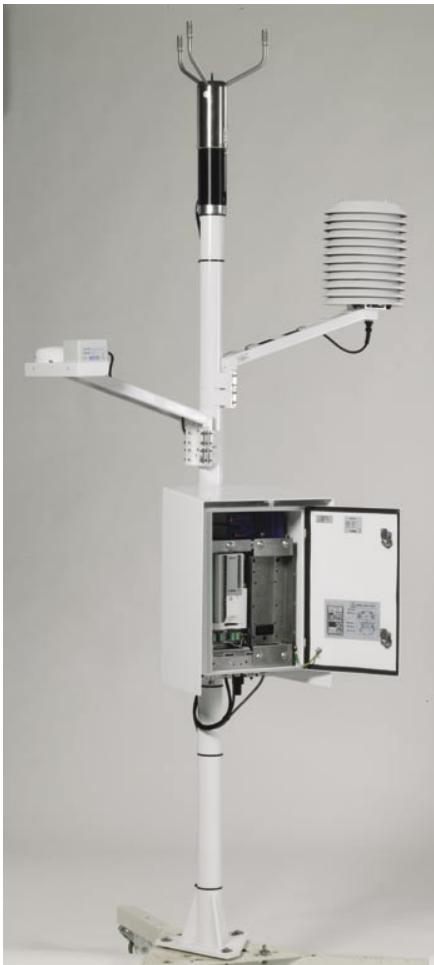

Le Système d'observation maritime Vaisala MAWS410 est une station météorologique automatique spécialement conçue pour les applications maritimes telles que ports, navires et plateformes offshore. Il est facile à installer et peut être mis en œuvre rapidement. Il supporte la salinité et l'humidité caractéristiques des bateaux et des plateformes et tolère également le gel et le dégel dans les environnements aux conditions météorologiques extrêmes. Il résiste également aux vibrations et aux chocs.

Les paramètres de mesure

Les paramètres météorologiques de base mesurés sont la vitesse et la direction du vent (vent relatif, vent réel, direction d'origine), la

pression atmosphérique (QFF, QFE, QNH, tendances barométriques), température de l'air et l'humidité (point de rosée). Les capteurs sont typiquement installés sur un mât de 3 mètres basculant facilement pour montage ou entretien. Des capteurs additionnels peuvent également être installés pour la mesure d'autres paramètres tels que la température de l'eau de mer, la durée des précipitations et de l'ensoleillement, le rayonnement global et à onde longue, la quantité de précipitation, la hauteur du plafond nuageux et la visibilité.

Un calcul précis du vent réel

Pour le calcul du vent réel le plus précis, il est utilisé les propres gyrocompas et système de navigation du navire, qui fournissent l'information requise sur le cap et la vitesse du navire ainsi que la direction et la position. Toutes les exigences de communication de données édictées dans les normes NMEA 0183 et IEC 1162-1 sont totalement supportées. Un récepteur GPS, un transmetteur Inmarsat-C et une boussole GPS sont également disponibles. Quel que soit votre système de communications, le MAWS410 le supporte - aussi bien les systèmes externes que les dispositifs embarqués.

La validation des données intégrée

Des algorithmes intégrés testent chaque mesure pour garantir la qualité des données. Chaque paramètre est vérifié au niveau des valeurs minimum et maximum et des limites de pas, et les divers paramètres sont vérifiés les uns par rapport aux autres. Lorsque des données sont entrées manuellement, des contrôles qualitatifs veillent à ce que l'opérateur n'entre pas de valeurs incorrectes.

Un dispositif de test intégré contrôle en permanence les capteurs, rapportant immédiatement tout événementuel défaut. Une mémoire élargie est également disponible pour le stockage des données si celles-ci ne

Caractéristique

Spécifiquement conçu pour opérer avec VOS et VOSClim ainsi que VTS et les applications sur plateformes offshore Facilité d'installation et rapidité de déploiement Construction anti-corrosive de pointe et caractéristiques EMC satisfaisant aux exigences de Lloyd's Register et IEC 60945 Validation des données intégrée Calcul précis du vent réel Satisfaction aux exigences NMEA 0183 et IEC 1162-1 en matière de communication de données Supporte les formats de code FM 13 SHIP (FM 13 XII) SYNOP et IMMT-3 optionnellement augmentés d'observations visuelles Lien de communication satellite en temps réel fourni pour les données météorologiques codées à adresser au réseau global (GTS)

dont pas adressées à un système annexe pour usage ultérieur ou stockage sur le disque dur du PC.

Des rapports météorologiques maritimes avancés

Le système traite, visualise, mémoire et transmet des rapports météorologiques maritimes automatisés aux formats de code universels FM 13 SHIP (FM 13 XII) et IMMT-3 dans le monde entier en temps réel. Ces rapports peuvent être complétés d'observations visuelles à entrer avant la transmission. Des facteurs tels que le type de nuages, le temps passé, les phénomènes météorologiques, les vagues et la houle ainsi que l'état des glaces de la mer et/ou l'accrétion de la glace à bord s'ajoutent à l'aide du logiciel Vaisala Observation Console.

Caractéristiques techniques

Généralités

Plateforme collectrice de données	Enregistreur de données Vaisala QML201
Température
de fonctionnement*)	-50 ...+60 °C (-58 ...140 °F)
de stockage	-50 ...+70 °C (-58 ...158 °F)
Humidité	0 ...100 %RH
Conformé à Lloyd's Register (LR) Type Approval System,Test Specification Number 1 ; 2002, Performance and Environmental Test Specification for the Environmentally Tested Products used in Marine and Offshore Applications ; et à la norme internationale IEC 60945,4e édition,2002-08, Equipements et systèmes de navigation et radiocommunications maritimes - Dispositions générales. Méthodologie des essais et résultats requis comme suit :
Vibrations	IEC 60068-2-6/IEC 60945
Chocs	MIL-STD-202G,Method 213B,cond.J
Tremblement de terre	NEBS/Bellcore GR-63-CORE,risk-zone 4
Chaleur sèche	IEC 60068-2-2/IEC 60068-2-48
Chaleur humide	IEC 60068-2-30,Test Db
Conditions extrêmes	IEC 60068-2-3,Test Ca
Basses températures	IEC 60068-2-1 Test Ab/Ad
Pluie et éclaboussures	IEC 60529/IEC 60945
Corrosion et buée saline	IEC 60068-2-52,Test Kb
Immunité aux basses fréquences conduites	IEC 61000-4-16
Immunité aux radiofréquences conduites	IEC 61000-4-6
Immunité EFT	IEC 61000-4-4
Immunité aux surtensions	IEC 61000-4-5
Immunité ESD	IEC 61000-4-2
Tests diélectriques	IEC 60947-2
Emissions conduites	CISPR 22 **)
Emissions rayonnées	CISPR 22 **)
Immunité de champ RF	IEC 61000-4-3
Résistance d'isoolation	IEC 60092-504
Immunité aux fluctuations d'alimentation électrique de courte durée	IEC 61000-4-11
Immunité aux défaillances d'alimentation électrique	IEC 61000-4-11/IEC 60092-504
Distance de sécurité de boussole	ISO 694 et IEC 61000-4-8
Matériaux	Acier inoxydable résistant aux acides Aluminium marin anodisé Plastique
Mât ***	Mât à poteau basculant de 2/3/4 m
Boîtier	400 (h) x 300 (l) x 200 (p) mm
Poids	Boîtier approx. 10 kg
	Mât et capteurs approx. 20 ...30 kg
Alimentation électrique ***	90 ...264 Vca,45 ...65 Hz
8 ...14 Vcc recommendé (30 Vcc maximum)
Batterie interne	7 Ah/12 V

Régulateur de batterie

Contrôle de charge/recharge

Compensation de température

Protection contre la décharge profonde

Entrée simultanée d'électricité solaire et de courant alternatif permise

Validation des données, calculs et rapport

CONTROLE DE LA QUALITE DES DONNEES

Limites climatologiques supérieure/inférieure

Validation de

changement de pas

Indication d'état de capteur

Vérification interparamétrique

Calculs statistiques

Moyenne sur périodes définies par l'utilisateur

Valeurs minimum/maximum

Déviation standard

Valeurs cumulées

Autres calculs

Point de rosée

QNH, QFE, QFF, tendance barométrique

Vent réel & relatif, sélection du vent (direction)

Corrections d'altitude & variation magnétique

Entrées/sorties de message

Sortie NMEA 0183 MVW/XDR

Entrée NMEA 0183 HDT/RMC/VTG/GLL

Rapports météorologiques

(avec logiciel Vaisala Observation Console)

WMO FM 13

WMO IMMT-3

Rapports sur mesures

Options de capteurs standard ***

Vitesse & direction du vent	WINDSONIC,WMT52,WMT700
Pression atmosphérique	BARO-1
Température de l'air,humidité relative & point de rosée	HMP155,HMT330
Pluie/précipitation	Model 50202,DRD11A
Température de l'eau	DTS12W
Durée de rayonnement solaire/	CMP3,CMP6,
ensoleillement	CMP11,CUV4,SD4
Boussole pour satellite GPS	ComNav Vector G2
Position et heures	GPS-17-HVS

Options de communication standard ***

Communication par satellite	Iridium, Inmarsat-C, Argos/SCD
Communication sans fils	UHF, VHF, GSM, GPRS
Communication par ligne terrestre	RS232, bus RS485, RTC, Ligne fixe, LAN, fibre optique
Affichages de données	Afficheurs Vaisala Panel PC (mobile/portable/de bureau)

) pour gamme plus large, prière de contacter Vaisala *) limites selon IEC60945 ***) pour d'autres options de mât, alimentation solaire, capteurs et communication, prière de contacter Vaisala
