Type d'appareil	Autoradio avec écran escamotable
Écran	Écran couleur motorisé
Taille de l'écran	Non précisé
Lecteur	CD/MP3
Radio	FM/AM
Compatibilité audio	MP3, WMA
Entrée auxiliaire	Oui
Sortie audio	Non précisé
Commandes au volant	Compatible
Alimentation	12V
Dimensions	Standard 1 DIN
Connectivité	Non précisé
Fonctions supplémentaires	Affichage de l'heure, RDS
Langues du menu	Multilingue
Installation	Tableau de bord voiture

FOIRE AUX QUESTIONS - UV9 JENSEN

Comment allumer le JENSEN UV9 ?

Pour allumer le JENSEN UV9, appuyez longuement sur le bouton d'alimentation situé sur le dessus de l'appareil jusqu'à ce que l'écran s'allume.

Que faire si l'écran reste noir ?

Vérifiez que la batterie est correctement chargée. Si l'écran reste noir, essayez de réinitialiser l'appareil en maintenant le bouton d'alimentation enfoncé pendant 10 secondes.

Comment connecter le JENSEN UV9 à un appareil Bluetooth ?

Activez le mode Bluetooth sur votre JENSEN UV9 en accédant aux paramètres, puis recherchez le nom de votre appareil dans la liste des appareils disponibles et sélectionnez-le pour établir la connexion.

Le JENSEN UV9 ne capte pas les stations radio, que faire ?

Assurez-vous que l'antenne est correctement déployée. Vérifiez également la zone de réception, car certaines zones peuvent avoir un signal faible. Essayez de rechercher à nouveau les stations.

Comment régler le volume sur le JENSEN UV9 ?

Utilisez le bouton de volume situé sur le côté de l'appareil pour augmenter ou diminuer le volume selon vos préférences.

Comment mettre à jour le logiciel du JENSEN UV9 ?

Pour mettre à jour le logiciel, connectez le JENSEN UV9 à votre ordinateur via USB et suivez les instructions fournies sur le site web de JENSEN pour télécharger et installer la dernière version du logiciel.

Le JENSEN UV9 ne charge pas, que faire ?

Vérifiez que le câble de chargement est correctement connecté à l'appareil et à une source d'alimentation fonctionnelle. Si le problème persiste, essayez un autre câble ou un autre adaptateur.

Comment restaurer les paramètres d'usine du JENSEN UV9 ?

Pour restaurer les paramètres d'usine, allez dans le menu des paramètres, cherchez l'option 'Réinitialiser' et suivez les instructions à l'écran.

Comment utiliser la fonction d'enregistrement du JENSEN UV9 ?

Pour utiliser la fonction d'enregistrement, appuyez sur le bouton d'enregistrement pendant que vous écoutez votre station préférée. L'enregistrement sera sauvegardé dans la mémoire de l'appareil.

MODE D'EMPLOI UV9 JENSEN

Guide d'Instructions

Merci d'avoir choisi un produit Jensen. Nous espérons que vous allez trouver les instructions dans ce guide de propriété claires et faciles à suivre. Prenez quelques minutes à le consulter, vous apprendrez à utiliser toutes les fonctions de votre nouvelle radio Jensen pour en tirer une jouissance maximum.

Préparation 51 Installation 54 Contrôles et indicateurs 55 Télécommande 56 Utilisation du moniteur TFT 58 Instructions d'operation 59 Setup Menu 61 Operation tuner 64 Operation video DVD/VCD 66 Operation audio DVD/CD 69 Operation MP3/WMA 70 Dépannage 72 75

Félicitations d'avoir acheté un récepteur multimedia portatif phase linéaire Jensen UV9.

C'est une bonne idée de dire toutes les instructions avant de commencer l'installation. Nous recommendons que vous installiez votre Jensen Phase Linéaire UV9 par une boutique d'installation de réputation.

Fonctions

Rapport largeur/longueur - Plein et Normal Avance rapide - 2X, 4X, 8X and 32X - Ralenti - 1/2, 1/4, 1/6 and 1/7 Jouer; pause, stop, prochain chapitre, chapitre précédent

CD / MP3 / WMA

Compatible avec CD-Text - Compatible avec ID3 Tag - Recherche répertoire (MP3 / WMA uniquement) - Accès direct à la piste par la télécommande Enregisterer jusqu'à 1500 fichiers MP3 et WMA sur un DVD+R / RW - Recherche de piste en avant/ en arrêté audible (CD-DA Only) Hasard, Répétition et Introduction Jouer, pause, stop, piste prochaine, piste précédente

Am-fm

• Espacement de fréquence États-Unis / Europe / Amérique Latine / Asie 30 Stations préenregistrées (18 FM / 12 AM) Auto Stereo / Mono Local / Distance
• Mise en mémoire automatique / Balayage prévisualisation

Câble d'adaptateur a / v media (vendu séparation)

• Permet des engins média portatifs d'être branchés par l'entrée AV
• Connecteur 3mm à 4-conducteur pour iPod/Zune Video, etc.

1.0 DIN (Importer / ISO-DIN Montable) - Écran d'affichage aux cristaux liquides rabattable/chiquenaude - Affichage aux cristaux liquides du type secondaire à 8 chapitres/sections - Affichage aux cristaux liquides 7" matrice active avec l'enrobement anti-éblouissement 336, 960 sous-pixels (1440W X 234H)

Pixel Pitch - 0.321W X 0.370H Inclinaison de l'écran/Angle d'ajustement Confirmation de tonalité bip (Option allumé/éteint) - Système de gestion de chaleur - refroidissement de l'air forcé pour garder le jeu de puce en opération à des températures nominales.

Général

• Prêt pour la navigation (NAV101 ou NAV102 Uniquement)
• Télécommande infrarouge à 44-Clé
• Une sortie vidéo composite pour des écrans supplémentaires
• Entrée Vidéo/Audio du panneau d'avant
• Deux entrées auxiliaire Audio/Vidéo pour le console de yeux, Caméscope, Navigation, etc. Commande Trois Bandes tonalité (Basse, moyen, aigu) avec huit courbes EQ préréglées Sortie de ligne avant, arrière et caisson de basse Commande de phase du caisson de basse - 0 ~ 180 degrés
• Contrôle de volume programmable
• Entrée caméra à l'arrière (Vue normale et image en miroir) Mode de calibration écran tactile Sortie de ligne 2VRMS - Toutes les chaînes
• Contrôle d'audio enchiffreur à rotation
• Interface SWC - Compatible avec un adaptateur PAC, SWI-PS Interface de contrôle du volant, vendu séparément

Équipement facultatif

Le UV9 est prêt pour la navigation. Avant d'accéder aux fonctions de navigation, vous devez acheter et installer le module de navigation (NAV101 ou NAV 102). Toutes les instructions d'installation et d'opération seront fournies avec le module de navigation. Lorsque le module de navigation est branché et fonctionne bien, le mode de source NAV deviendra actif. Lorsque le module de navigation n'est pas installé, l'option NAV apparaît gris, indiquant que la fonction n'est pas disponible.

Caméra à l'arrière

Le UV9 est prêt pour la caméra. Avant d'accéder aux fonctions caméra, vous devez acheter et installer une caméra vidéo de l'arrière. Lorsque la caméra à l'arrière est branchée et fonctionne bien, le mode de source CAMERA deviendra actif. Lorsque la caméra n'est pas installée, l'option CAMERA apparaîtra gris, indiquant que la fonction n'est pas disponible.

Qu'est-ce qui est dans la boîte

1. Installation de tête UV9
2. Manchon simple DIN
3. Harnais de câblage
4. Fil d'extension pour la sonde de frein de parking
5. Matériel de montage
6. Rondelle décorative
7. Telecommande
8. Guide du propriétaire
9. Guide du démarrage rapide

Outils et fournitures

Vous aurez besoin des outils et fournitures suivants pour installer votre UV9.

Couteaux à fil et dénudeurs - Outils pour enlever la radio existante (tournevis, jeu de clés à douille ou d'autres outils encore) Ruban isolant - Outil de fermeture Voltmètre/Lampe de test - Connexions serties - Fil de calibre 18 pour des connexions de puissance - Fil de haut-parleur de calibre 16 - 18

AVERTISSEMENT! Ne branche l'appareil qu'à une alimentation à 12 volts avec une mise en terre correcte.

AVERTISSEMENT! N'installez jamais cet appareil là où l'opération et le visionnement peuvent interférer avec des conditions de conduite sûres.

AVERTISSEMENT! Pour réduire le risque d'un accident de circulation (sauf lorsque vous utilisez pour la caméra à l'arrêt video) n'utilisez jamais la fonction de l'affichage video lorsque vous conduisez le véhicule. C'est une violation de la loi fédérale.

AVERTISSEMENT! Ne démontez ni ajustez jamais l'appareil.

AVERTISSEMENT! Pour empêcher des blessures causées par des chocs ou du feu, n'exposez jamais cet appareil à l'humidité ou à l'eau.

AVERTISSEMENT! N'utilisez jamais des disques irréguliers.

AVERTISSEMENT! Pour empêcher l'endommagement au mécanisme à l'intérieur de cet appareil, évitez l'impact au moniteur TFT.

AVERTISSEMENT! Utilisation d'un fusible incorrect peut endommager l'appareil et provoquer un incendie.

AVERTISSEMENT! Le moniteur se sert d'un mécanisme motorisé automatique. Pour empêcher l'endommagement au mécanisme de cœur veuillage, ne pas pousser, tirer ou pivotier le moniteur à la main.

Débranchant la pile

Pour empêcher un court-circuit, assurez-vous de mettre en arrêt le commutateur d'allumage et d'enlever le cable de pile négative avant l'installation.

A NOTER: Si le UV9 est à installer dans une voiture équipée d'un lecteur à bord ou un ordinateur de navigation, ne débranche pas le cable de la pile. Si le cable est débranché, la mémoire de l'ordinateur peut être perdue. Dans ces conditions, soyez prudent pendant l'installation pour éviter un court-circuit.

Câblage

Installation

1. Pressez les leviers métalliques sur les deux côtés pour enlever le demi-manchon de la radio.

PREPAREZ LA RADIO

1. Installez le demi-manchon.

a. Installez l'adaptateur si nécessaire (facultatif). b. Installez le demi-manchon dans l'adaptateur ou le tableau de bord (n'utilisez que des écrous fournis). Ne forcez pas le manchon dans l'ouverture ni ne le pliez. c. Trouvez la série des languettes de piage tout au long du haut, du bas, et des côtés du manchon de montage. Avec le manchon inséré dans l'ouverture du tableau de bord, pliez autant de languettes vers le dehors comme il faut pour que le manchon soit attaché au tableau de bord de manière ferme. d. Installez la courroie de soutien pour rendre l'appareil plus stable.

Installez le demi-manchon

CAUTION! Soyez prudent et n'endommagez pas le cablage de la voiture.

1. Placez la radio devant l'ouverture du tableau de bord pour que le câblage puisse être acheminé à travers le manchon de montage.

Cablage

Terminez le câblage comme illustré dans le diagramme de câblage. Lorsque le câblage est terminé, rebranchez la borne négative de la pile. S'il n'y a pas d'ACC disponible, branchez la sortie ACC à l'alimentation avec un interrupteur.

A NOTER : Lorsque vous remplacez un fusible, assurez-vous d'utiliser le bon type et amperage pour éviter d'endommager la radio. Le UV9 se sert d'un fusible mini-ATM à 10 ampères, situé dans la boîte à filtre noir en ligne avec le harnais de fil principal.

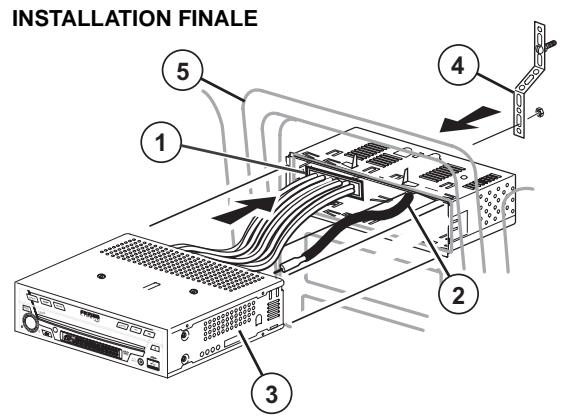

Installation finale

Après avoir terminé les branchements de câblage, allumez l'appareil pour confirmer l'opération (le commutateur d'allumage doit être en marche). Si l'appareil ne fonctionne pas, révérifiez tout le câblage jusqu'à ce que le problème soit corrigé. Lorsque l'opération est atteinte, mettez le commutateur d'allumage en arrêt et continuez au montage final du châssis.

1. Branchez l'adaptateur de câblage au harnais de câblage existant.
2. Branchez le fil de sortie d'antenne.
3. Glissez doucement la radio dans le demi-manchon, en vous assurant qu'elle est dans le bon sens, jusqu'à ce qu'elle soit bien assise et les attaches à ressort la verrouillent en place.

A NOTER: Pour une bonne operation du lecteur CD/DVD, le chassis doit être monté à l'intérieur de l'horizontal. Assurez-vous que l'appareil est monté à l'intérieur de cette limitation.

1. Attachez un bout de la courroie de soutien perforée (fournie) au boulon à l'arrière du chassis en utilisant l'écrou hexagonal fourni. Attachez l'autre bout de la courroie perforée à la partie sèvre du tableau de bord soit au-dessus soit au-dessous de la radio en utilisant le boulon et l'écrou hexagonal fournis. Pliez la courroie pour la positionner comme il faut.

CAUTION! L'arrière de la radio doit être soutenu avec la couroire pour empêcher d'endommager le tableau de bord par le poids de la radio ou l'opération mauvaise à cause des vibrations.

1. Remplacez les articles que vous aviez enlevés du tableau de bord.

Installation finale iso-din

1. Enlevez la rondelle décorative.
2. Montez l'équerre d'usine sur la radio nouvelle en utilisant les écrous existants de l'ancienne radio.
3. Glissez le châssis de la radio dans l'ouverture du tableau de bord et attachez-le.
4. Réinstallez le panneau du tableau de bord.

Final ISO-DIN Installation

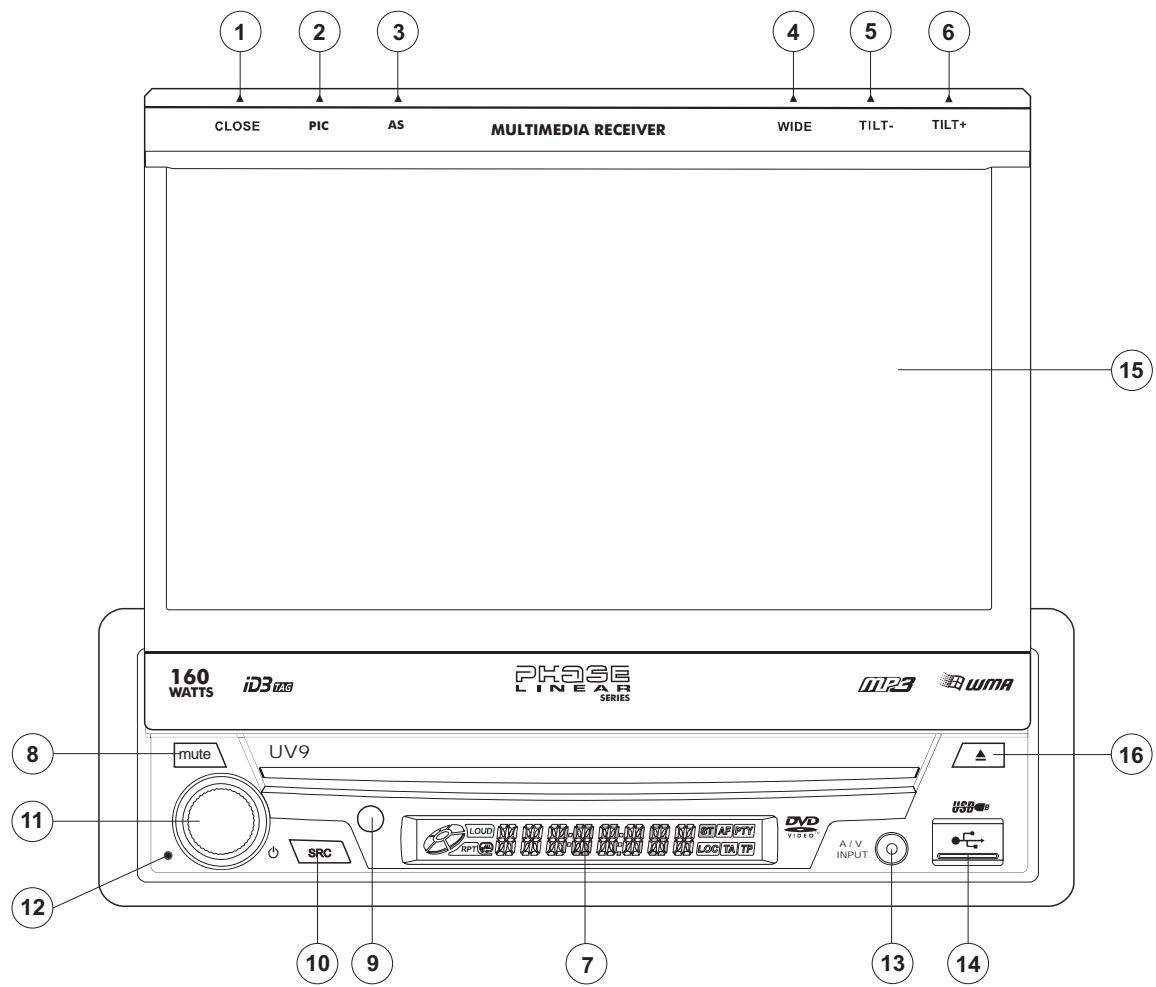

Controles et indicateurs

Pressez pour activer le système mécanique automatique et déplacer le moniteur TFT à une position de visionnement. Pressez de nouveau pour fermer le TFT.

2. PIC/DISP

Pressez pour ajuster la luminosité et le (voir “Réglages d'image/d'affichage” à la page 58). Avec le moniteur fermé, pressez pour voir l'information d'affichage aux cristaux liquides alternative. Lorsque le module de navigation est branché au UV9, pressez et maintenez pour afficher l'interface d'utilisateur de navigation. L'écran TFT doit être ouvert pour que cette fonction marche bien.

3. AS/PS

Pressez pour permettre automatiquement en mémoire des stations de radio fortes dans les six canaux préréglés pour la bande actuelle.

4. WIDE/BAND

Pressez pour ajuster le rapport d'affichage de l'image à l'un des deux réglages suivants : Plein, Normal, ou En Attente. Avec le moniteur fermé, pressez BAND pour changer entre les trois bandes FM et deux bandes AM.

Presse pour ajuster l'angle d'inclinaison de l'écran une étape à la fois ou pressez et maintenez pour ajuster l'angle d'un mouvement continuel. Avec le moniteur fermé, pressez pour chercher en arrière.

Presse pour ajuster l'angle d'inclinaison de l'écran une étape à la fois ou pressez et maintenez pour ajuster l'angle dans un mouvement continuel. Avec le moniteur fermé, pressez pour chercher en avant.

8. MUTE

Pressez pour mettre le récepteur en sourdine. Pressez de nouveau pour reprendre l'audio.

A NOTER: Le UV9 a Softmute, qui permettra au volume d'augmenter ou de diminuer doucement lorsque la fonction MUTE est activée ou désactivée.

10. SRC

Pressez pour allumer l'appareil. Pressez et maintenez pour éteindre l'appareil.

Lorsque allumé, pressez une fois pour sélectionner le mode de reproduction.

11. Enchiffreur a rotation controle de volume

Tournez pour ajuster le volume. Pressez et relâchez pour entrer et/ou confirmer les réglages audio. Pressez et maintenez pour activer le réglage Local (LOC). Pressez et maintenez de nouveau pour permettre la réception locale en arrêt.

12. RESET

Pressez pour réinitialiser les réglages du système au début d'usine (à l'exception du mot de passe et le verrouillage parental).

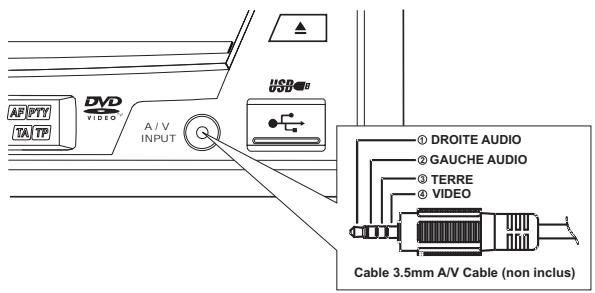

Attachez à un engine AV compatible.

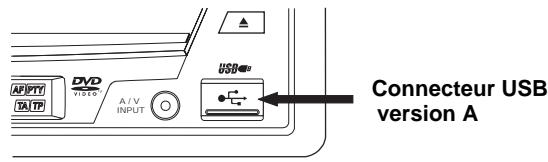

Branchez un engine USB pour reproduction des fichiers musique/video.

15. Affichage TFT

Pressez pour ejecter le disque.

Pressez et maintenez pour réinitialiser la position du mécanisme de cœur.

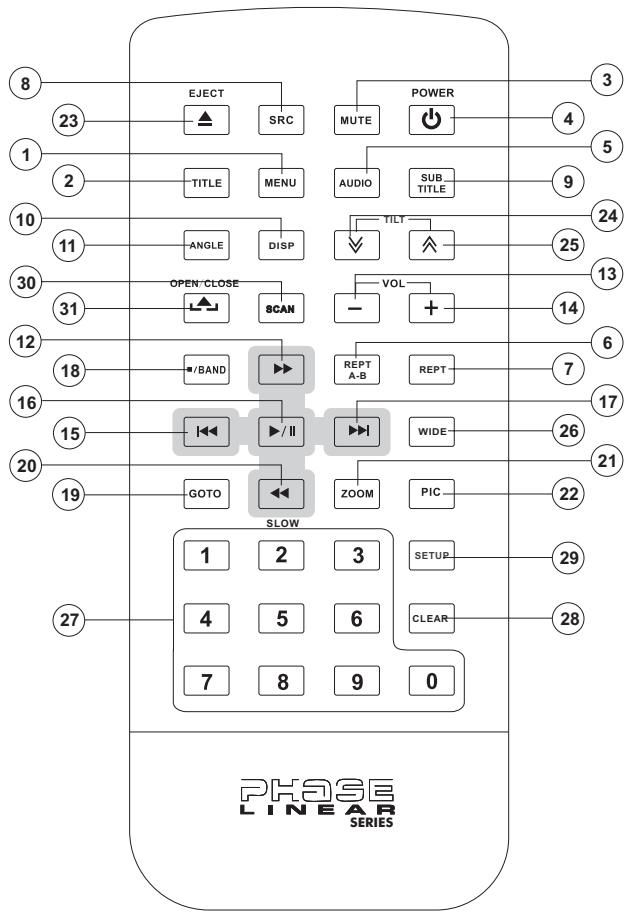

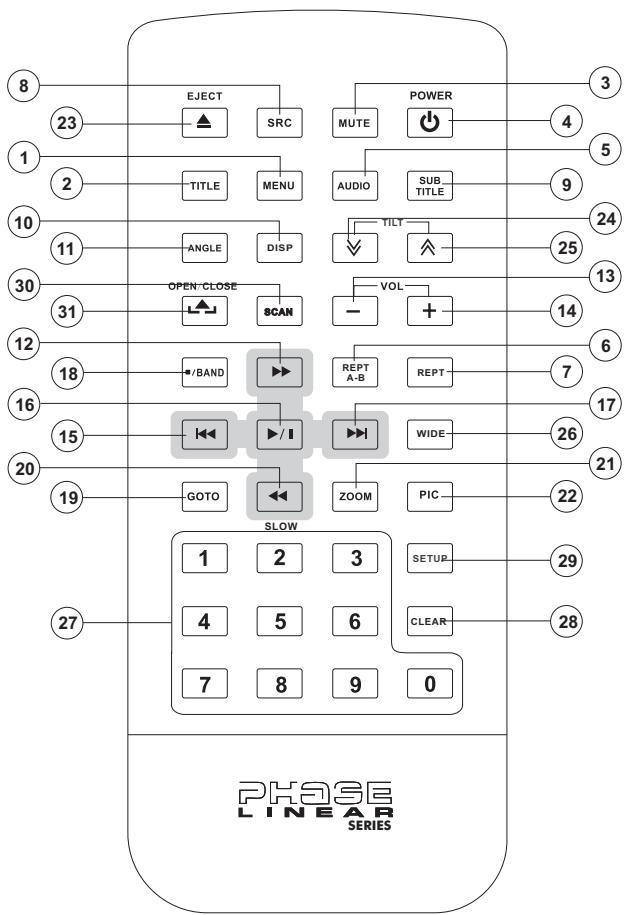

Télécommande

Table 1: Fonctions télécommande

Bouton		Fonction
Nom	Ref#	DVD	VCD	TUNER	CD/MP3/USB
MENU	1	Entre le menu principal du disque	Allume/éteins PBC tout en jouant le VCD.
TITLE	2	Entre dans le menu du titre du disque.	Joue les dix premières secondes de chaque ch Chapitre/titre
MUTE	3	Bascule allumée/éteinte la sortie audio	Bascule allumée/éteinte la sortie audio	Bascule allumée/éteinte la sortie audio	Bascule allumée/éteinte la sortie audio
POWER/	4	Met la puissance en marche/en arrêt	Met la puissance en marche/en arrêt	Met la puissance en marche/en arrêt	Met la puissance en marche/en arrêt
AUDIO	5	Change la langue audio pour la reproduction du disque
REPT A-B	6	Configuration pour répéter la reproduction depuis l'horaire A jusqu'à l'horaire B.	Configuration pour répéter la reproduction depuis l'horaire A jusqu'à l'horaire B.
REPT	7	Répête la reproduction du chapitre actuel.	Répête la reproduction du chapitre actuel.		Répête la reproduction du chapitre actuel.
SRC	8	Sélectionne le mode de reproduction	Sélectionne le mode de reproduction	Sélectionne le mode de reproduction	Sélectionne le mode de reproduction
SUBTITLE	9	Sélection de langue pour les sous-titres.
DISP	10	Affiche l'information sur la reproduction	Affiche l'information sur la reproduction	Affiche l'information sur la reproduction	Affiche l'information sur la reproduction
ANGLE	11	Reproduit le disque depuis un angle différent pour une scène	Reproduit le CD Image avec un angle différent de l'image affichée
▶	12	Avance rapide du contenu du disque	Avance rapide du contenu du disque		Avance rapide du contenu du disque
VOL -	13	Diminue le volume	Diminue le volume	Diminue le volume	Diminue le volume
VOL +	14	Augmente le volume	Augmente le volume	Augmente le volume	Augmente le volume
↓	15	Sélectionne le chapitre précédent pour la reproduction	Sélectionne le chapitre précédent pour la reproduction	Cherche une station de radio disponible en augmentant la fréquence de symdonisation	Sélectionne le chapitre précédent pour la reproduction
/II	16	Fait pause pendant la reproduction/commence la reproduction	Fait pause pendant la reproduction/commence la reproduction		Fait pause pendant la reproduction/commence la reproduction
▶I	17	Sélectionne le chapitre prochain pour reproduction	Sélectionne le chapitre prochain pour reproduction	Cherche une station de radio disponible en augmentant la fréquence de symdonisation.	Sélectionne le chapitre prochain pour reproduction
/BAND	18	Arrêté la reproduction	Arrêté la reproduction	Sélectionne la bande FM/AM	Arrêté la reproduction

A NOTER : Voiture télécommande peut être différente par rapport à celle dont l'image est donnée ici. Le diagramme ci-dessus n'est qu'une illustration.

Table 1: Fonctions télécommande

Bouton		Fonction
Nom	Ref#	DVD	VCD	TUNER	CD/MP3/USB
GOTO	19	Va à l'horaire spécifique et reproduction	Va à l'horaire spécifique et reproduction
«	20	Reproduction en ralenti/ rembobinage en ralenti	Reproduction en ralenti/ rembobinage en ralenti
ZOOM	21	Zoome dans et hors d'une image	Zoome dans et hors d'une image
PIC	22	Affiche les paramètres de configuration	Affiche les paramètres de configuration
EJECT	23	Ejecte le disque	Ejecte le disque	Ejecte le disque	Ejecte le disque
«	24	Diminue l'angle d'inclinaïson du monitueur	Diminue l'angle d'inclinaïson du monitueur	Diminue l'angle d'inclinaïson du monitueur	Diminue l'angle d'inclinaïson du monitueur
A	25	Augmente l'angle d'inclinaïson du monitueur	Augmente l'angle d'inclinaïson du monitueur	Augmente l'angle d'inclinaïson du monitueur	Augmente l'angle d'inclinaïson du monitueur
DISP	26	S'électionne le mode d'affichage : PLEIN ou NORMAL	S'électionne le mode d'affichage : PLEIN ou NORMAL
1, 2, 3, 4, 5, 6, 7, 8, 9, 0 (Numeric Keypad)	27	Accès directe au chapitre		1-6 prêégles pour la bande actuelle	Accès direct à la piste
CLEAR	28	Effacer l'entrée ou vous déplacer vers l'arrière pour corriger l'erreur dans le mode Accès Direct	Effacer l'entrée ou vous déplacer vers l'arrière pour corriger l'erreur dans le mode Accès Direct	Effacer l'entrée ou vous déplacer vers l'arrière pour corriger l'erreur dans le mode Accès Direct	Effacer l'entrée ou vous déplacer vers l'arrière pour corriger l'erreur dans le mode Accès Direct
SETUP	29	Affiche le menu configura-tion	Affiche le menu configura-tion	Affiche le menu configura-tion	Affiche le menu configura-tion
SCAN	30				Joue les dix premières secondes de chaque piste.
OPEN/CLOSE	31	Ouvre/ferme le monitueur TFT	Ouvre/ferme le monitueur TFT	Ouvre/ferme le monitueur TFT	Ouvre/ferme le monitueur TFT

A NOTER : Voiture télécommande peut être différent par rapport à celui dont l'image est donnée ici. Le diagramme ci-dessus n'est qu'une illustration.

Ouvrir le moniteur TFT

Pressez le bouton OPEN (1) sur le panneau d'avant ou appuyez sur le bouton () (31) sur la télécommande pour activer le mécanisme qui déplace le panneau d'affichage à une position de visionnement.

Fermer le moniteur TFT

Pressez le bouton OPEN (1) sur le panneau d'avant ou pressez le bouton () (31) sur la télécommande pour charger le panneau d'affichage dans son compartiment.

Ouverture automatique du moniteur TFT

Si « TFT Auto Open » est « on » lorsque l'appareil est allumé, le moniteur se déplace automatiquement à une position de visionnement.

Si « TFT Auto Open » est « off » lorsque l'appareil est allumé, presse le bouton OPEN (1) ou le bouton (▲) (31) sur la télécommande pour déplacer le moniteur à une position de visionnement.

Si « TFT Auto Open » est réglé à « Manual », le TFT ne se fermera pas lorsque la clé est éteinte.

Ajustement de l'angle d'inclinaison du moniteur

Une caractéristique connue des panneaux d'affichage aux cristaux liquides est la qualité de l'image par rapport à l'angle de visionnement. L'angle du moniteur peut être ajusté pour un visionnement optimal en utilisant l'une des méthodes suivantes :

Ajustement de l'angle par étape

• Pressez les boutons (A) ou (V) sur la télécommande pour ajuster l'angle de l'inclinaison de l'écran une étape à la fois.
• Pressez le bouton TILT - (5) ou TILT+ (6) sur le moniteur pour ajuster l'angle de l'inclinaison de l'écran une étape à la fois.

Ajustement d'angle continu

• Pressez et maintenez le bouton (A) ou (V) sur la télécommande pour ajuster l'angle d'inclinaison dans un mouvement continuel.
• Pressez et maintenez le bouton TILT - (5) ou TILT+ (6) sur le moniteur pour ajuster l'angle d'inclinaison dans un mouvement continuel.

Rapport largeur/longueur

Pressez le bouton DISP (10) sur la télécommande ou le bouton WIDE (4) sur le moniteur pour ajuster le rapport largeur/longueur comme suit :

FULL

L'écran entier est prolongé horizontalement à l'allongement de 16 à 9. Le rapport de prolongation est identique à un point quelconque.

NORMAL

NORMAL

L'image d'affichage conventionnelle a un rapport 4 à 3 d'horizontal à la verticale, laissant un secteur vide du côté droit et les ailes gauches de l'affichage.

Réglages d'image/d'affichage

Table 2 montre le mode de sortie vidéo pour chaque source de reproduction.

Table 2: Modes de sortie vidéo

Source de reproduction	Modes de sortie gratuites
AM/FM TUNER	RGB Mode
DVD	RGB Mode
AUX IN	CVBS Mode

* CVBS - Composite Video Baseband Signal

Procédure pour l'ajustement des paramètres

Pour ajuster les réglages d'affichage du moniteur, exécuter les démarches suivantes :

1. Entrez le mode de réglage de la qualité de l'image : Pressez le bouton PIC (22) sur la télécommande ou le moniteur (2).
2. Sélectionnez l'article à régler : Pressez l'encodeur à rotation (11) sur le panneau de commande pour sélectionner « BRIGHT », « CONTRAST », ou « COLOR »
3. Réglez les paramètres : Pressez les boutons VOL +/- (13, 14) sur la télécommande ou tournez l'enchiffreur à rotation (11)

sur le panneau de commande pour ajuster le paramètre sélectionné.

4. Sortir du mode régler qualité de l'image :

Pressez le bouton PIC (22) sur la télécommande ou sur le moniteur (2).

Inhibition du frein de parking

Lorsque le fil rose de Parking est branché au circuit du frein de parking du véhicule, le moniteur TFT d'avant va afficher du vidéo lorsque le frein de parking est engagé. (Lorsque le fil rose est mis à terre par le circuit de frein de parking, le vidéo sera affiché)

Mécanisme de mouvement de moniteur

Si un obstacle se présente dans le chemin du moniteur, les démarches de protection suivantes peuvent être exécutées pour empêcher l'endommagement au mécanisme ou au moniteur.

Table 3: Mesures de protection du moniteur

Obstruction	Protection de soi	Bouton OPEN pressé	Puisssance rebranchée
Moniteur se charge horizon-talement	Moniteur se charge automatique-ment dans l'appareil	Moniteur atteint son extension complete horizontal-ment	Moniteur se charge automatique-ment dans l'appareil
Monitour se charge vers l'intérieur horizon-talement	L'appareil s'arrête au point d'obstace	Le monitour atteint son extension pleine hori-zontalement	Monitour se charge automatique-ment dans l'appareil.
Monitour se charge vers le dehors verticalement	L'appareil s'arrête au point d'obstace	Monitour se pivote vers l'appareil	Monitour se pivote vers l'appareil.
Monitour se charge vers l'intérieur verticalement	L'appareil s'arrête au point d'obstace	Le monitour se pivote vers l'appareil	Le monitour se pivote vers l'appareil.

Après l'exécution de la procédure de protection, l'opération normale est réalisée en pressant le bouton OPEN (1) ou en débranchant ou rebranchant la puissance.

Alimentation en marche/en arrêt

Pressez le bouton / SRC (10) sur l'appareil ou le bouton (4) sur la télécommande pour mettre l'appareil en marche. Les boutons en avant de l'appareil s'illuminent et le statut de mode actuel apparait dans l'affichage aux cristaux liquides (7). Vous pouvez mettre l'appareil en marche aussi en pressant le bouton OPEN (1) et en ouvrant l'écran TFT.

Pressez et maintenez le bouton pour mettre l'appareil en arrêt. Le moniteur se retire dans le compartiment principal.

Confirmation par bip audible

Une tonalité bip audible confirme la sélection de chaque fonction. La tonalité bip peut être désactivée par le menu Configuration (Setup).

Presse le bouton MUTE (8) sur le panneau d'avant ou le bouton MUTE (3) sur la télécommande pour assourdir le volume de l'appareil. Pressez de nouveau sur MUTE pour rétablir le volume. MUTE est affiché sur l'affichage aux cristaux liquides. Ajuster le volume ou utiliser des fonctions de configuration audio annulent la fonction de mise en sourdine.

Si le fil « MUTE » est branché, la sortie audio se met en sourdine lorsqu'un appel téléphonique est reçu par le téléphone de la voiture ou lorsque la navigation verbale est performée.

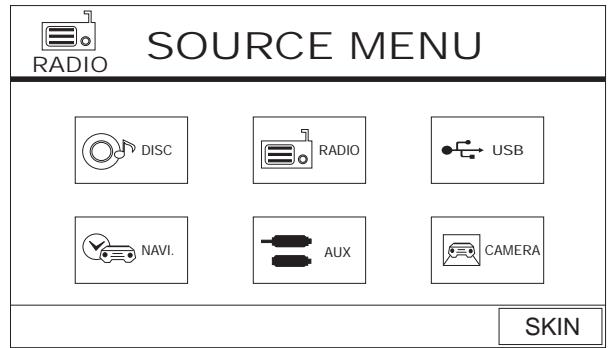

Sélection de source de reproduction

Lorsque le moniteur est fermé, pressez le bouton SRC (10) sur le panneau d'avant ou sur la télécommande (8) pour changer entre les sources de reproduction audio disponibles dans l'ordre suivant : AM/FM, DISC, USB et AUX IN. Le mode est affiché sur l'écran d'affichage aux cristaux liquides.

Vous pouvez aussi utiliser l'écran tactile pour changer la source par le SOURCENENU. Pour accéder au SOURCE

MENU, touchez le coin gauche en haut de l'écran ou pressez le bouton SRC (10).

Touchez le bouton DISC, RADIO, USB, NAVI, AUX ou CAMERA pour sélectionner la source correspondante.

Engins externes

Des engins externes périphériques, y compris une console de jeu, une caméscope, l'appareil de navigation, iPod, Zune, etc., peuvent être branchés à cet appareil par la sortie RCA en utilisant un cable d'adaptateur AV (pas fourni).

Branchez l'engin externe au câble d'adaptateur media AV et puis branchez le câble au connecteur A/V INPUT (13) sur le devant de la radio. Sélectionnez AUX ou AUX IN (lorsque le moniteur est fermé) pour accéder aux engins auxiliaires. Vous ne pouvez pas contrôler directement des engins externes branchés à A/V INPUT.

Sélection de skin

Touchez le bouton SKIN, situé au coin droit en bas du SOURCE MENU (voir “Source Menu” à la page 59), pour désigner une image d'arrière-plan alternative pour l'écran tactile.

Augmentation/diminution de volume

Pour augmenter ou diminuer le niveau de volume, tournez l'enrouleur à rotation (11) sur le panneau d'avant ou pressez les boutons VOL-/+ (13, 14) sur la télécommande. Lorsque le volume atteint 0 ou 40 un bip se fait entendre, indiquant que la limite d'ajustement a été atteinte. L'affichage aux cristaux liquides ou l'écran TFT affiche le niveau de volume pendant 3 secondes.

Volume de démarcation programmable

Cette fonction permet à l'utilisateur de sélectionner un volume de démarrage nonobstant le réglage de volume avant la mise en arrêt de l'appareil. Pour utiliser cette fonction, le moniteur TFT doit être affiché.

Pour programmer un niveau de volume de démarrage spécifique, tournez l'enroueur à rotation (11) pour ajuster le volume au niveau de volume de démarrage désiré. Pressez et maintenez l'enroueur à rotation alors que l'icone de haut-parleur en jaune et l'indication du niveau sont affichés sur l'écran. L'appareil fera bip pour confirmer votre réglage de volume de démarrage.

Menu de contrôle d'audio

La fonction Audio Control vous permet d'ajuster facilement votre système audio pour satisfaire aux caractéristiques acoustiques de votre véhicule qui varient selon le type de véhicule et ses dimensions. Un réglage correct de la Balance ou de l'Équilibreur augmente les effets de l'égaliseur de cabine.

Pressez l'enregistreur à rotation (11) sur le panneau d'avant pour afficher le menu audio.

Utilisez les boutons de l'écran tactile +/- pour ajuster les réglages pour une fonction audio. Pour ajuster une fonction audio en utilisant la télécommande, faites les démarches suivantes :

a. Pressez les boutons (>>|)/(|<) (17, 15) pour surligner la fonction audio à ajuster. b. Pressez le bouton (16) pour selectionner l'option sur lignée.

c. Pressez les boutons |<<, >>|, >>, ou << (12, 15, 17, 20) sur la télécommande pour ajuster la fonction sélectionnée au réglage désiré.

Table 4: Ajustements audio

Fonction Audio	Gamme ajustable
EQ	User
	Acoustic
	Urban
	Rave
	Latin
	Dance
	Hip Hop
	Rock
BASS	-14 à +14
MID	-14 à +14
TREBLE	-14 à +14
SUB	-14 à 0
FAD	Grid
BAL	Grid

A NOTER : Le mode EQ va changer automatiquement à « USER » lors des fonctions audio individuelles sont ajustées.

Le menu Audio va automatiquement sortir après quelques secondes d'inactivité. Pour sortir rapidement, touchez le coin gauche en haut de l'écran ou pressez et maintenez l'enclencheur à rotation (11).

Réinitialisation du système

Pour corriger un arrêt du système ou d'autres opérations illégales, utiliser le

bout d'un stylo pour presser le bouton

de réinitialisation (12) situé au coin droit en bas en avant de

L'appareil. Avec la réinitialisation du système, l'appareil

rétablit tous les réglages par défaut d'usine.

[RESET] Button

A NOTER : Si l'appareil est réinitialisé alors qu'un DVD est en train de jouer, le DVD reprend la reproduction lorsque la réinitialisation est terminée.

Contrôle du volant (SWC)

Le UV9 est compatible avec l'adaptateur du contrôle du volant du PAC (Pacific Accessory Corporation) SWI-PS. Un connecteur femelle de 3.5mm (appelé SWC Interface) sur le dos de l'installation de tête permet la connectivité à l'adaptateur PAC. Veuillez vous référer aux instructions inclues avec l'adaptateur PAC pour des informations sur l'installation détaillées.

Fonctions SWC

Les contrôles suivants sont disponibles pour la plupart des véhicules :

1. Vol descendant
2. Vol ascendant
3. Mute
4. Recherche descendante / Piste précédente / **

Préregles descendante

1. Recherche ascendante / Piste prochaine / Prerégles ascendante
2. SRC (Source)
3. ** Sélectionner
4. ** Sélectionner
5. Bande

Si des boutons de contrôle du volant supplémentaires sont disponibles sur le véhicule, la fonction 7/8 peut être attribuée à la fonction Sélect. Cette fonction peut ne pas être disponible sur certains véhicules.

Si « Select » (fonction 7 ou 8) est pressé et maintenu et la fonction 4 est pressée momentanément, Préréglé ascendant sera sélectionné. Si « Select » (fonction 7 ou 8) est pressé et la fonction 5 est pressée momentanément, Préréglé descendante sera sélectionné.

Pour accéder aux réglages du système, pressez le bouton SETUP (29) sur la télécommande ou bien touchez le bouton sur l'écran pour entrer dans le menu SETUP. Le sous-menu Général apparait surliigné en bleu.

SETUP MENU

DEMO	General	Language	Audio	Back
Rating	Clock Mode		12Hr
Hardware	Clock		04:31 AM
P.VOL	Tuner Region		USA
TS Cal	Beep		On

Accéder aux articles de menu

Touchez le nom du sous-menu, pressez les boutons de direction <<, >>, <<, ou >> (20, 12, 15, 17) sur la télécommande pour sélectionner un sous-menu (Langue, Audio, RDS, etc.).

BOUTONS DE DIRECTION

Les fonctions disponibles pour ajustement sous l'option sous-menu sur ligne va apparaître dans le centre de l'écran.

Ajustement d'une fonction

1. Utilisez l'écran tactile pour sélectionner le caractèreristique à être ajusté.
2. Entrez le champ option pour le caractèreistique que vous pouv e sur ligne en bleu.
3. Sélectionnez une valeur nouvelle en utilisant l'écran tactile ou en pressant les boutons >> ou (12, 20) sur la télécommande.
4. Utilisez l'écran tactile ou pressez le bouton > / (16) sur la télécommande pour confirmer la configuration.

Caractéristiques du sous-menu général

Réglage	Options	Fonction
Mode hor-loge	12Hr	Horloge affiche l'heure au mode 12 heures utilisant AM et PM.
	24Hr	Horloge affiche l'heure au mode 24 heures jusqu'àu 23.59.
Clock	(HH:MM)	L'horloge apparait au coin droite en haut de l'écran et sur l'affichage aux cristaux liques pendant certaines opera-tions. A NOTER : L'indication AM/PM va changer au fur et à mesure que vous continuez à ajuster l'heure en dépassant 12.
Tuner Region	USA	• AM Frequency Spacing - 10kHz • AM Frequency Band - 530kHz~1720kHz • FM Frequency Spacing - 200kHz • FM Frequency Band - 87.5MHz~107.9MHz
	S.Amer1	• AM Frequency Spacing - 10kHz • AM Frequency Band - 530kHz~1720kHz • FM Frequency Spacing - 100kHz • FM Frequency Band - 87.5MHz~108.0MHz
	Arabia	• AM Frequency Spacing - 9kHz • AM Frequency Band - 531kHz~1620kHz • FM Frequency Spacing - 100kHz • FM Frequency Band - 87.5MHz~108.0MHz
	China	• AM Frequency Spacing - 9kHz • AM Frequency Band - 522kHz~1620kHz • FM Frequency Spacing - 100kHz • FM Frequency Band - 87.5MHz~108.0MHz
	S. Amer2	• AM Frequency Spacing - 5kHz • AM Frequency Band - 520kHz~1600kHz • FM Frequency Spacing - 100kHz • FM Frequency Band - 87.5MHz~108.0MHz

Réglage	Options	Fonction
	Europe	• AM Frequency Spacing - 9kHz • AM Frequency Band - 522kHz~1620kHz • FM Frequency Spacing - 50kHz • FM Frequency Band - 87.5MHz~108.0MHz
	Korea	• AM Frequency Spacing - 9kHz • AM Frequency Band - 531kHz~1602kHz • FM Frequency Spacing - 200kHz • FM Frequency Band - 88.1MHz~107.9MHz
Beep	On	Lorsqu'elle est allumée, la tonalité bip audible confirme chaque selection de fonction
	Off	Aucun bip ne se fait entendre

Caractéristiques du sous-menu langue

Si un DVD soutient plus d'une langue de sous-titre ou audio, toutes les langues sont disponibles pour sélection pendant la reproduction. Si la langue sélectionnée n'est pas soutenue par le DVD, la langue par défaut est utilisée.

Réglage	Options	Fonction
OSD	English	Affichage sur écran apparait en anglais
DVD Audio	English	L'audio DVD se fait entendre en anglais lorsque l'options est disponible.
DVD Subti-tle	English	Les sous-titres DVD apparais- sent automatiquement en ang-lais lorsque disponible.
	Auto	Les sous-titres DVD apparais- sent selon la langue de sous-titrage par défaut spécifique sur le disque.
	Off	Les sous-titre du DVD n'appa-raissent pas automatiquement.
Disc Menu	English	Le menu DVD (si applicable) est affché en anglais.

\section*{Caractéristiques du sous-menu Audio}

Réglage	Options	Fonction
DRC	Off	Utilisez le Dynamic Range Control pour une meilleure reproduction à des niveaux de volume bas.
	On
Loudness	Off	Allumez/Eteignez l'augmentation de basse
	On
Subwoofer	Off	Allumez/Eteignez le caisson de basse
	On
Sub Filter	80Hz	Sélectionner un aire de recouvrement règle une fréquence de base du LPF (filter passé bas) du caisson de basse.
	100Hz
	120Hz

Caractéristiques du sous-menu demo

Vous pouvez arrêter/faire marcher le mode de démonstration ou allumer/éteindre le Demo Auto Run en choisissant l'option Demo depuis le Menu Configuration.

Lorsque le « Demo Auto Run » est allumé, vous pouvez sélectionner « Demo Mode > Run » pour démarrer le mode Demo. Le mode Demo se déroule à travers les écrans de source diverses, simulant l'activité sur l'affichage. Le Mode Demo est affiché discrètement en texte jaune (sous l'horloge) pour indiquer que l'appareil est en mode Demo. Pour arrêter le mode Demo pressez le quadrant gauche supérieur de l'écran TFT (Source sélectionner).

Lorsque « Demo Auto Run » est allumé, l'appareil va automatiquement afficher le mode Demo lorsqu'il est allumé.

Caractéristiques du sous-menu rating

Le système DVD a une fonction verrouillage parental encastrée pour empêcher des personnes non autorisées de visionner du contenu du disque restreint. Par défaut, le système de rating n'est pas verrouillé. Lorsqu'il est configuré, le verrouillage parental est relié seulement en entrant le mot de passe correct. Lorsque le mot de passe est entré, le rating est disponible pour configuration.

Réglage	Options	Fonction
Password	--------	Entrez un mot de passé à 4 chiffre pour activer la fonction Rating.

Réglage	Options	Fonction
Rating	1. Kid Safe	Sélectionné le niveau de rat-ing convenable pour l'assis-tance visée.Vous peuvent surpasser desratings plus hauts en utilisant votre mot de passé.
	2. G
	3. PG
	4. PG-13
	5. PG-R
	6. R
	7. NC-17
	8. Adult
Load Fac-tory	Reset	Sélectionné « Reset » pour rétablit les réglages par défaut de l'usine pour le système de Rating uniquement.

Pour régler le mot de passe de nouveau, accédez au menu Rating et entrez le mot de passe actuel. Lorsque le mot de passe correct est entré, vous pouvez accéder au champ Password et en entrer un nouveau.

A NOTER : Enregistrez le mot de passe et gardez-le dans un endroit sûr pour référence à l'avenir. Le rating pour chaque disque est marqué sur le disque, l'emballage du disque ou sur la documentation. Si le rating n'est pas disponible sur le disque, le verrouillage parental n'est pas disponible non plus. Certains disques ne restreignent que des portions du disque et le contenu approprié va jouer. Pour des détails veuillez vous référer à la description du disque.

Caractéristiques du sous-menu matériel

Si la caméra video a vue arrêtée est branchée, l'appareil est allumé et le moniteur TFT est rétracté à l'intérieur de l'appareil, le moniteur TFT va automatiquement se déplacer dans une position de visionnement et le mode Caméra est sélectionné lorsque le véhicule se met en marche arrière. Lorsque le véhicule se remet à la vitesse Conduite, le moniteur TFT est rétracté à l'intérieur de l'appareil.

Réglage	Options	Fonction
Camera In	Normal
	Mirror	Reverse l'image de laamera comme si elle regardait à travers un miroir à vue arrêtée.

Réglage	Options	Fonction
TFT Auto Open	Ön	Le panneau TFT s'ouvre automatiquement lorsque l'appareil est allumé.
	Off	Vous doivent presser le bouton OPEN (1) pour ouvrir le pan- neau TFT.
	Manual	Lorsque le commutateur d'allumage est étéeint, le pan- neau TFT NE SE RETRACTE PAS s'il était sorti aparavant.
Video Input (Input cir- cultry auto- detects the video sig- nal from the Aux In source).	NTSC	Les signaux couleurs sont sor- tis dans le format NTSC stan- dardize.
	PAL	Les signaux de couleur sont sortis dans le format PAL stan- dardisé.
	Auto	La sortie du signal de couleur est automatiquement mis en marche selon le signal d'entrée video actuel - NTSC ou PAL.

Si le moniteur est en mode d'affichage, le moniteur change automatiquement au mode CAMERA lorsque le véhicule est en marche arrière. Lorsque la marque d'arrêt se termine, le moniteur revient à son mode d'entrée d'origine.

Caractéristiques du sous-menu P. VOL

Réglage	Options	Fonction
Source	Radio	Choisissez une source pour laquelle vous voulez aug-menter le volume relative (LEVEL).
	Disc
	USB
	Aux In
	Navi
Level	0-6	Augmente le volume relative pour source spécifique jusqu'à 6 décbels.

TS cal (calibration de l'écran)

Pour accéder à la fonction « Screen Calibration » depuis le menu SETUP, sélectionnez l'option « TS CAL »

Après être entré en mode de calibration, un réticule apparait dans un coin quadrant de l'écran. Pour commencer la calibration, pressez et maintenez le réticule pour une seconde jusqu'à ce qu'il se déplace au prochain quadrant. Continuez pour chaque quadrant jusqu'à ce que la calibration soit terminée.

Sortir du menu configuration du système

Pour sortir du mode de configuration et reprendre la reproduction normale, pressez le bouton SETUP (29) sur la télécommande ou touchez le bouton BACK sur l'écran.

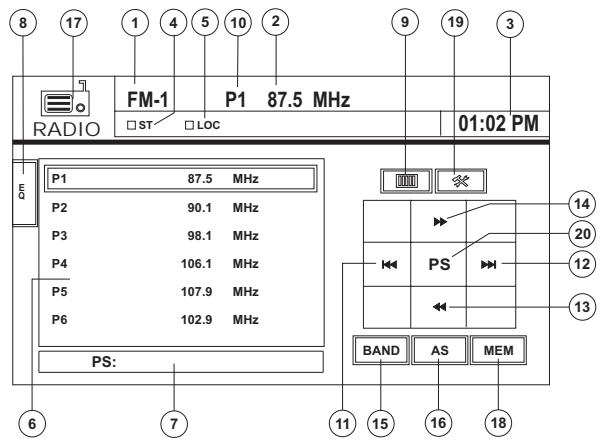

Affichage tuner TFT

1. Indicateur de la bande radio actuelle
2. Indicateur de fréquence radio
3. Horloge
4. Indicateur de transmission en stéréo
5. Indicateur d'émission du signal fort local
6. Stations de radio préenregistrées : Touchez pour rappeler des stations préenregistrées.
7. Information sur la fonction actuelle
8. Touchez pour accès rapide à des réglages de niveaux d'égaliseur
9. Touchez pour accéder à l'écran d'entrée directe
10. Indicateur de station préréglée actuelle
11. |<< : Touchez pour chercher arrêté
12. |: Touchez pour chercher en avant
13. <<: Touchez pour symponiser une étape en arrière
14. : Touchez pour synchroniser une étape en avant
15. Touchez pour changer entre les bandes AM/FM
16. AS: Touchez pour permettre des stations en mémoire automatiquement
17. Touchez pour voir le Menu Source et sélectionnez une nouvelle source de reproduction.
18. MEM : Visionnez l'écran utilisé pour entrer le canal actuel dans la mémoire préréglée.
19. : Touchez pour voir le menu Configuration
20. PS (Preview Scan): Touchez pour scanner toutes les stations disponibles, arrêtant pour 5 secondes à chacune et continuant jusqu'à ce qu'une station soit sélectionnée.

Changer à la source tuner radio

• Touchez le coin gauche en haut de l'écran (le cercle RADIO) pour visionner le MENU SOURCE. Touchez « Radio ».
• Pressez le bouton SRC (10) sur le panneau d'avant ou sur la télécommande (8) pour changer à la source RADIO ou au AM/FM.

Sélectionner une bande fm/am

Touchez le bouton BAND (15) sur l'écran, ou bien pressé le bouton BAND sur la télécommande (18) pour changer entre les bandes suivantes : FM1, FM2, FM3, AM1, et AM2.

A NOTER: Le bouton BAND sur l'appareil ne fonctionne que lorsque le TFT est fermé.

Recherche synchronisation

Pour chercher la prochaine station vers le haut :

• Touchez le bouton >>| sur l'écran.
• Pressez le bouton >>| (17) sur la télécommande.

Pour chercher la prochaine station vers le bas :

• Touchez le bouton | << sur l'écran.
• Pressez le bouton | << (15) sur la télécommande.

Syntonisation à la main

Pour augmenter ou diminuer la fréquence de syntonisation par une étape :

• Touchez les boutons >> ou << sur l'écran.
• Pressez les boutons >> ou << (12, 20) sur la télécommande.

Syntonisation directe

Pour entrer une station de radio directement, touchez le bouton 0000 ou bien pressez le bouton GOTO (19) sur la télécommande pour afficher le menu d'entrée directe.

FM: ___.MHz
1	2	3	Exit
4	5	6
7	8	9	Enter
0	Clear

Entrez la station de radio désirée en utilisant le pavé numérique sur l'écran. Pressez le bouton Enter pour s'y mponiser à la station sélectionnée. Pour sortir de l'écran sans changer de station, touchez Exit. Pour dégager votre entrée et recommencer, touchez Clear

Utilisation des stations préréglées

Six boutons numérotés préréglés mettent en mémoire et rappellent des stations pour chaque bande. Toutes les six stations mises en mémoire (P1-P6) pour la bande actuelle apparaissent sur l'écran.

Mettre une station en mémoire

1. Sélectionnez une bande (si applicable) et puis sélectionnez une station.
2. Touchez le bouton sur écran MEM (18) pour ouvrir l'écran des préréglés.

Preset: _
P1	P2	P3
P4	P5	P6
Ex i t

1. Touchez le numéro préréglé dans lequel vous voulez stocker la station actuelle (ou touchez Exit pour annuler et fermer le menu). Le numéro et la station préréglés apparaissent surlignés.

Rappeler une station

1. Sélectionnez une bande (si nécessaire).
2. Touchez un bouton préréglé sur l'écran (6) pour sélectionner la station stockée correspondante.

Mise en mémoire automatique (AS)

Pour sélectionner six stations et les mettre en mémoire dans la bande actuelle.

1. Sélectionnez une bande (si nécessaire).
2. Pressez le bouton AS (3) sur le panneau de commande ou touchez AS (16) sur l'écran pendant au moins 2 secondes pour activer la fonction mise en mémoire automatique (Auto Store).

Les nouvelles stations remplaceront les stations déjà stockées dans cette bande.

Pour scanner la bande AM ou FM pour une avant-première des stations disponibles dans votre région particulière, touchez le bouton PS (20). Touchez de nouveau pour arrêter le scannage.

Lorsque la fonction Locale est allumée, seulement des stations de radio avec un signal de radio local fort sont jouées. Pour activer la fonction Local en mode tuner AM/FM, pressez et maintenez l'enrouleur à rotation (11) sur le panneau d'avant. Pressez et maintenez l'enrouleur à rotation de nouveau pour éteindre la fonction Local. Lorsque la fonction Local est active, l'indicateur LOC en haut de l'écran est illuminée.

A NOTER : Lorsqu'il est bien installé, le video DVD ne peut pas être affiché sur l'écran TFT principal à moins que le frein de parking ne soit appliqué. Si vous tentez de jouer un DVD alors que le véhicule est en mouvement, l'écran TFT affiche PARKING sur un fond bleu. Des écrans videos en arrêt fonctionneront normalement.

Ouvrir l'écran TFT

Pour ouvrir l'écran vidéo TFT, pressez le bouton OPEN (1). L'appareil fait bip et puis s'ouvre.

Fermer l'écran TFT

Pressez de nouveau le bouton OPEN (1) pour fermer l'écran TFT. Lorsque l'écran est dans la position IN, il se déplace vers le dehors avant de se fermer.

Insérer un disque

Lorsque vous insérez un disque DVD, le mode DVD est entré et la reproduction du disque commence.

A NOTER: Si le verrouillage parental (Rating) est activé et le disque inséré n'est pas autorisé, le code à 4 chiffres doit être entré ou le disque doit être autorisé (voir "Caractéristiques du sous-menu Rating" à la page 62).

Vous ne pouvez pas insérer un disque s'il y a déjà un disque dans l'appareil ou si l'alimentation est éteinte.

A NOTER : DVD-R et DVD-RW ne se joueront pas à moins que l'enregistrement ne soit finalisé et le DVD soit fermé.

Ejecter un disque

Presse le bouton (16) sur l'appareil ou sur la télécommande (23) pour éjecter le disque. L'appareil revient automatiquement au mode Tuner. Vous pouvez aussi éjecter un disque avec l'appareil sans l'alimentation. L'appareil restera éteint après l'éjection du disque.

Réinitialiser le mécanisme de chargement

Si le disque se charge d'une manière anormale ou une operation du mécanisme de coeur advient, pressez et maintenez le bouton (16) sur l'appareil ou sur la télécommande (23) pour réinitialiser le mécanisme de chargement. Operation normale se reprend.

Accéder au mode DVD

Pour changer au mode DVD lorsque le disque est déjà inséré, pressez le bouton SRC (10) sur le panneau d'avant ou sur la télécommande (8) jusqu'à ce que 'DISC' apparaisse en bas de l'écran.

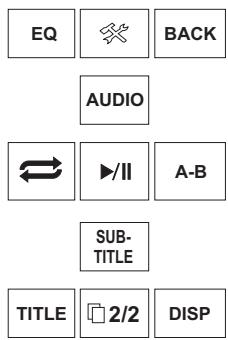

Contrôler la reproduction

Pour accéder à des contrôles sur l'écran, touchez le tiers inférieur de l'écran lorsque le DVD est en train de jouer.

Touchez le bouton 1/2 pour voir une deuxième page de commandes.

Arrêter la reproduction

Touchez le bouton Stop (■) sur l'écran ou pressez le bouton

■/BAND (20) sur la télécommande pour arrêter la reproduction du DVD.

Faire pause pendant la reproduction

Touchez le bouton play/pause () sur l'écran ou pressez le bouton > sur la télécommande (16) pour suspendre ou reprendre la reproduction du disque.

Reproduction en ralenti

Pressez le bouton << (20) sur la télécommande ou le bouton << sur l'écran pour jouer le titre actuel en ralenti. Pressez et relâchez le bouton plusieurs fois de suite pour diminuer la vitesse de « 2X » à « 4X », « 8X », et « 20X ».

Pressez (16) sur la télécommande ou le bouton play sur l'écran pour reprendre la reproduction normale.

Reproduction avance rapide

Pressez le bouton (12) sur la télécommande ou le bouton sur l'écran pour faire avance rapide. Pressez et relâchez pour augmenter la vitesse de « 2X » à « 4X », « 8X », et « 20X ».

Pressez (16) sur la télécommande ou le bouton play sur l'écran (> ) pour reprendre la reproduction normale.

Répéter la reproduction

Pressez le bouton REPT (7) sur la télécommande ou le bouton sur l'écran pour changer le mode de répétition selon le suivant:

DVD: Répéter le chapitre, Répéter le titre, Répéter éteint VCD (PBC Off): Répéter simple, répéter éteint

A NOTER : Pour la reproduction VCD, la fonction de répétition n'est pas disponible lorsque le PBC est allumé.

Fonction de répétition par section (A-B)

Utilisez la fonction A-B pour définir une zone spécifique du disque à répéter.

• Pressez le bouton REPT A-B (6) sur la télécommande (ou le bouton A-B sur l'écran) pour régler le point de départ (A) de la section à répéter.
• Pressez de nouveau le bouton REPT A-B lorsque vous êtes arrivé au point final désiré de la section à répéter (B). La portion sélectionnée du DVD va se répéter continuellement.
• Pressez de nouveau le bouton REPT A-B pour annuler le réglage de la section A-B et arrêter la reproduction répétée.

Accéder au menu DVD

Pressez le bouton MENU (1) sur la télécommande pour rappeler le menu DVD principal. Utilisez les boutons de direction (flèches) sur la télécommande pour sélectionner un titre du menu ou touchez le titre sur l'écran.

Pressez le bouton TITLE (2) sur la télécommande ou sur l'écran pour sélectionner un titre différent pour la reproduction.

Pressez le bouton >/|| (16) sur la télécommande ou presses l'enchiffreur à rotation (11) pour confirmer votre sélection et commencer la reproduction. Vous pouvez aussi sélectionner un titre en utilisant l'écran tactile.

Se déplacer à travers les chapitres

Pressez le bouton >>| (17) sur la télécommande ou le bouton >>| sur l'écran pour avancer jusqu'au prochain chapitre sur le DVD.

Pressez le bouton |<< (15) sur la télécommande ou le bouton |<< sur l'écran pour vous déplacer jusqu'au chapitre précédent.

Recherche goto

Pendant la reproduction DVD ou VCD, performez les étapes suivantes pour utiliser la fonction GOTO pour accéder à un emplacement spécifique sur le disque :

1. Pressez le bouton GOTO (19) sur la télécommande pour entrer dans le mode 'GO TO'.
2. Pressez les boutons >> ou << (14, 22) sur la télécommande pour sélectionner une catégorie (surlignée en bleu).

Pour le mode DVD, vous pouvez choisir l'heure ou recherche Titre/Chapitre.

Recherche DVD

L'Heure - Aller à une heure spécifique dans le titre actuel. e

Titre/Chapitre - Aller à un temps spécifique dans le titre/chapitre

Pour le mode VCD, vous pouvez désirer la recherche par l'heure ou la piste.

Recherche piste VCD

Heure - Aller à une spécifique heure dans la piste actuelle

Piste - Aller à une piste spécifique

Recherche disque VCD

Heure - Aller à une spécifique heure dans la piste actuelle

Piste - Aller à une piste spécifique

1. Entrez une heure dans le champ en utilisant le pavé numérique (29) sur la télécommande.
2. Pressez le bouton (18) sur la télécommande ou pressez l'enregistreur à rotation (11) pour aller à un emplacement spécifique sur le disque.
3. Pressez le bouton GOTO de nouveau pour sortir.

Entrée directe télécommande

Pendant la reproduction DVD, VCD et CD, vous pouvez utiliser le pavé numérique sur la télécommande (27) pour accéder directement à une piste.

Entrée directe écran tactile

Pour sélectionner un chapitre/piste directement, touchez le bouton sur l'écran pour afficher le menu d'entrée directe.

Entrez le chapitre/piste désiré en utilisant le pavé numérique sur l'écran. Pressez le bouton Enter pour s'y rendre. Pour sortir de l'écran sans changer de station, touchez Exit. Pour dégager votre entrée et recommencer, touchez Clear.

Visionner un angle de l'image alternative (DVD uniquement)

Certains DVDs contiennent des scènes qui ont été filmées simultanément depuis des angles différents. Pour des disques enregistrés avec des angles multiples, pressez le bouton ANGLE (11) sur la télécommande pour basculer entre les angles disponibles de l'image sur l'écran.

Pressez le bouton ZOOM (21) sur la télécommande pour élargir et faire une panoramique à travers l'image vidéo en utilisant les options suivantes : « Q1 », « Q2 », « Q3 », « Q4 » et « OFF ».

Changer de langue audio

Si vous êtes en train de regarder un disque enregistré dans plusieurs langues, pressez le bouton AUDIO (5) sur la télécommande pour choisir une langue.

Changer de langue de sous-titrage

Si vous êtes en train de regarder un disque enregistré avec des langues de sous-titrage multiples, pressez le bouton SUBTITLE (9) sur la télécommande pour désirer la langue dans laquelle vous voudriez que les sous-titres apparaissent.

A NOTER : Pendant la reproduction VCD, pressez le bouton AUDIO (5) sur la télécommande pour choisir entre la chaîne Gauche, la chaîne Droite et Stéréo.

PBC - commande de reproduction (VCD uniquement)

Pour des VCDs avec la fonctionnalité de reproduction, la commande de reproduction (PBC) fournit des commandes supplémentaires pour la reproduction VCD.

Pressez le bouton MENU (1) sur la télécommande pour basculer la fonction PBC « Allumé »/« Éteint ». Lorsque le PBC est allumé, la reproduction commence à partir de la première piste sur la liste d'écoute.

A NOTER : Lorsque le PBC est activé, avance rapide, reproduction en ralenti et la piste précédente/prochaine sont disponibles. Repétition et la sélection directe de piste ne sont pas disponibles.

Lorsque le PBC est activé, sélectionner la reproduction au hasard, scanner ou recherche de la reproduction désactive automatiquement le PBC.

Information sur la reproduction

Pendant la reproduction DVD et VCD, pressez le bouton DISP (10) sur la télécommande pour afficher l'information sur la reproduction sur l'écran, y compris la média qui joue et le temps de reproduction actuel.

Information sur la reproduction DVD

L'information suivante est affichée en haut de l'écran pendant la reproduction DVD :

DVD T: 5/8 C: 2/16 00:41:28 2/6 Eng

T: 5/8 - « 5/8 » indique le cinquième des 8 titres sur le DVD qui joue actuellement. C:2/16 - «2/16» indique le deuxième des 16 titres sur le DVD qui se joue actuellement. 00:41:28 - « 00:41:28 » indique le temps de reproduction du titre actuel. 2/6 Eng - L'information sur l'affichage de langue indique la deuxième langue des 6 (Anglais) qui sont actuellement utilisées.

Information sur la reproduction VCD

L'information suivante est affichée en haut de l'écran pendant la reproduction VCD :

VCD2.0 T:6/18 00:02:18

VCD2.0 - Format du disque actuel. T:6/18 - «6/18» indique les sixième des 18 pistes sur le VCD qui se joue actuellement. 00:02:18 - «00:02:18» indique le temps de reproduction de la piste actuelle.

Information générale sur le disque

Table 5: Propriétés du disque

Symbole	Propriétés du disque 12cm	Temps de reproductio n maximal
DVDVIDEO	Face simple, couche sim- ple(DVD-5)Face simple, couche dou- ble (DVD-9)Double face, couche simple (DVD-10)Double face, double couche (DVD-18)	(MPEG 2 Method)133 minutes242 minutes266 minutes484 minutes
COMPACT DISC( DIGITAL VDEO)	Face simple, couche simple (VCD)	(MPEG 1 Method)74 minutes
COMPACT DISC( DIGITAL VDEO )	Face simple, couche simple	74 minutes

Table 6: Symboles du disque

Symbol	Meaning
⑧))	Nombre de langues voix enregistrées. Le nombre à l'intérieur de l'icône indique le nombre de langues sur le disque (maxi-mum 8).

Table 6: Symboles du disque

Symbol	Meaning
32	Nombre de langues de sous-titrage disponibles sur le disque (maximum de 32).
9	Nombre d'angles fournis (maximum 9).
16:9 LB	Les rapports largeur/longueur disponibles. LB signifie Boite à Lettres et PS signifie Panoramaique/Scaner. Dans l'example à gauche la videoe 16:9 peut être converti en videoe Boite à Lettres.
ALR	Indique le code de la region où le disque peut être joué. • Region 1: USA, Canada, East Pacific Ocean Islands • Region 2: Japan, Western Europe, Northern Europe, Egypt, South Africa, Middle East • Region 3: Taiwan, Hong Kong, South Korea, Thailand, Indonesia, South-East Asia • Region 4: Australia, New Zealand, Middle and South America, South Pacific Ocean Islands/Oceania • Region 5: Russia, Mongolia, India, Middle Asia, Eastern Europe, North Korea, North Africa, North-West Asia • Region 6: Mainland China • ALL: Toutes les régions

Des instructions pour la commande du TFT et Insérer et Ejecter sont les mêmes pour l'opération CD et DVD. Veuillez voir la section sur l'opération video DVD/Disque Video pour information sur ces sujets.

Le UV9 va jouer de la musique ou d'autres fichiers audio depuis les médias disques suivantes :

CD-DA CD-R/RW DVD DVD+R/RW DVD-R/RW

Lorsque vous insérez un disque avec l'écran TFT ouvert, le titre du disque ou de la piste (si disponible) avec le numéro de la piste et le temps de reproduction apparaissent sur l'écran.

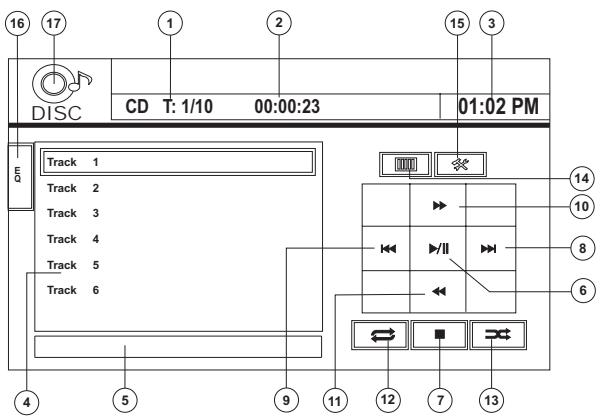

Interface de l'utilisateur du lecteur CD

Les indicateurs sur l'écran et les zones de clés tactiles pour la reproduction CD sont disponibles ci-dessous.

1. Piste actuelle et le nombre total des pistes sur le disque
2. Temps de reproduction écoulé
3. Temps actuel
4. Titres de pistes
5. Titre du disque
6. ▶ /|| : Touchez pour faire pause/jouer la reproduction du disque
7. ■ : Touchez pour arrêter la reproduction du disque
8. |: Touchez pour vous déplacer jusqu'à la piste prochaine
9. |<: Touchez pour vous déplacer jusqu'à la piste précédente
10. Touchez pour faire avance rapide sur la piste actuelle
11. Touchez pour rembobiner la piste actuelle
12. Touchez pour activer/désactiver le mode de reproduction à répétition
13. Touchez pour désactiver/activer le mode au hasard
14. Touchez pour accéder à l'écran d'entrée directe
15. Touchez pour voir le menu SETUP
16. Touchez pour accès rapide aux réglages de niveau Égaliseur
17. Touchez pour voir le SOURCE MENU et sélectionner une nouvelle source de reproduction

Touchez le bouton sur l'écran ou presses le /BAND (18) sur la télécommande pour arrêter la reproduction du disque.

Pour reprendre la reproduction, touchez le bouton \/\/ sur l'écran ou presses le bouton > \/\/ sur la télécommande (16).

Faire pause pendant la reproduction

Touchez le bouton /|| sur l'écran ou pressez le bouton > / || sur la télécommande (16) pour suspendre ou reprendre la reproduction du disque.

Vous déplacer à travers les pistes

Pressez le bouton >>| (17) sur la télécommande ou sur l'écran pour avancer jusqu'à la prochaine piste sur le disque.

Pressez le bouton << (15) sur la télécommande ou sur l'écran pour vous déplacer à la piste précédente.

Reproduction répétée

Touchez le bouton sur l'écran ou pressez le bouton REPT (7) sur la télécommande pour changer le mode de répétition selon le suivant :

DVD: Répéter Chapitre, Répéter Titre, Répéter Éteint - CD-DA: Répéter Simple, Répéter Éteint CD-R/RW: Répéter Simple, Répéter Éteint DVD-R/RW: Répéter Simple, Répéter Éteint

Sélection de scanage des pistes (disques cd-da uniquely)

Pendant la reproduction du disque, pressez le bouton SCAN (30) sur la télécommande pour jouer les 10 premières secondes de chaque piste. Lorsqu'une piste désirée est atteinte, pressez de nouveau le bouton SCAN pour annuler la fonction et jouer la piste sélectionnée.

Sélection de reproduction au hasard

Lorsque la reproduction du disque est arrêtée, touchez le bouton sur l'écran pour jouer les pistes sur le disque dans un ordre mélangé au hasard. Touchez le (RDM) de nouveau pour annuler le mode de reproduction au hasard.

A NOTER : CD-R et CD-RW ne joueront pas à moins que la séance d'enregistrement soit finalisée.

Avance rapide

Touchez le bouton >> sur l'écran ou pressez le bouton >> (12) sur la télécommande pour faire avancer rapide. Pressez et relâchez le bouton pour augmenter la vitesse de « 2X » à « 4X », « 8X » et « 20X ».

Entrée de piste directe

Pour sélectionner une piste directement, touchez le bouton directement sur l'écran pour afficher le menu d'entrée directe.

Entrez la piste désirée en utilisant le pavé numérique sur l'écran. Pressez le bouton entrée (flèche) pour synchroniser avec la station sélectionnée. Pour sortir sans changer de station, touchez Exit. Pour dégager votre entrée et recommencer, touchez Clear.

Operation MP3/WMA

Instructions pour la commande du TFT et Insérer/Ejecter sont les mêmes pour l'opération DVD et MP3. Veuillez voir la section sur l'opération DVD/Disque Video pour avoir des informations sur ces sujets.

Exigences média et fichier

Ce lecteur vous permet de jouer des fichiers MP3 et WMA enregistrés sur des CD-R/RWs, DVD+R/RWs, et DVD-R/RWs. Pour des disques CD-RW, veuillez vous assurer qu'ils soient formatés en utilisant la méthode régulière et non pas la méthode rapide pour empêcher une opération illégale du disque.

Vous pouvez enregistrer jusqu'à 1500 chansons/titres sur un disque pour un mélange DVD MEGA. N'excédez pas ce nombre de chansons/titres, sinon des problèmes de lisibilité peuvent survenir.

Compatibilité avec le format MP3

Les formats de nomination des fichiers disponibles ci-dessous sont compatibles avec cet appareil :

ISO 9660 - nom du fichier : 12 caractères, extension du fichier : 3 caractères ISO 9660 - nom du fichier : 31 caractères, extension du fichier : 3 caractères Joliet-64caracteres

Si le nom du fichier ou du dossier ne se conforme pas aux standards du système de fichier ISO 9660, il peut ne pas s'afficher ou jouer correctement. Utilisez les réglages suivants lorsque vous compressez les données audio pour votre disque MP3.

Vitesse de Transfert Bit : 128kbps - Fréquence d'échantillonnage : 48kHz

Lorsque vous enregistrez MP3 jusqu'à la capacité maximale du disque, désactivez l'écriture supplémentaire. Pour enregistrer sur un disque vide jusqu'à la capacité maximale, utilisez le réglage « Disc at once »

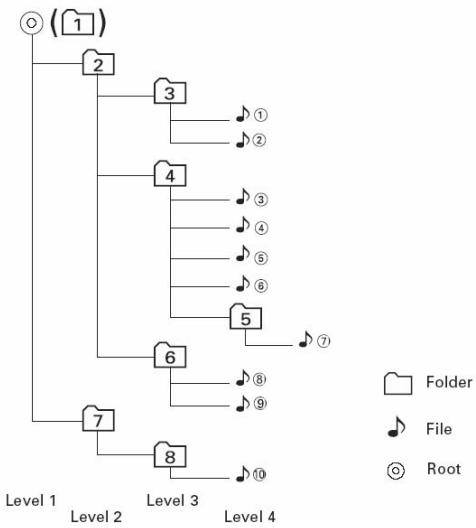

L'ordre de reproduction MP3

Lorsqu'ils sont sélectionnés pour reproduction, des fichiers et des dossiers (Recherche Dossier, Recherche Fichier, ou Sélection du Dossier) sont accédés dans l'ordre dans lequel ils ont été écrits par l'écrivain CD. Par conséquent, l'ordre dans lequel on s'attend à les entendre peut ne pas s'accorder avec l'ordre dans lequel ils sont de fait joués. Vous pouvez régler l'ordre dans lequel des fichiers MP3/WMA sont joués en les écrivant dans un Médium tel qu'un CD-R avec leur nom commençant avec les numéros de séquence de reproduction tels que « 01 » à « 99 »

Par exemple, un medium avec l'hierarchie Dossier/Fichier suivante est soumise à la Recherche Dossier; Recherche Fichiers ou Sélection d'un Dossier, comme montré ci-dessous.

Le lecteur UV9 ne reconnaît que trois niveaux de dossiers et n'affiche pas les dossiers qui contiennent d'autres dossiers. Dans l'exemple ci-dessus, l'appareil affiche les dossiers 3, 4, 6, et 8, mais ne pas 2 et 7 puisqu'ils ne contiennent pas de pistes directement. Dossier 5 n'est pas reconnu du tout parce qu'il est au quatrième niveau.

Insertion d'un dispositif USB

A NOTER: Le port USB reconnaît la plupart des engines à mémoire flash USB.

1. Trouvez le connecteur USB (14) sur le devant de la radio.

1. Otez le couvercle de protection pour révéler la fente USB.
2. Insérez l'engin USB au connecteur USB. L'appareil va dire les fichiers audio/vidéo sur l'engin USB automatiquement.

Pour enlever l'engin USB, pressez le bouton SRC (10) pour changer de mode et puis enlevez l'engin USB du connecteur USB.

Interface d'utilisateur MP3

1. La piste actuelle et le nombre total des pistes sur le disque
2. Le temps de reproduction écoulé
3. L'heure actuelle
4. Titres des pistes
5. Information ID3
6. ▶ : Touchez pour faire pause pendant la reproduction du disque
7. : Touchez pour arrêter la reproduction du disque
8. |: Touchez pourrait vous déplacer à la piste prochaine
9. |<< : Touchez pour vous déplacer à la piste précédente
10. : Touchez pour voir la prochaine page de chansons
11. : Touchez pour voir la page précédente de chansons
12. DIR -: Touchez pour voir le dossier précédent
13. DIR + : Touchez pour voir le dossier prochain
14. Touchez pour accéder à l'écran d'entrée directe
15. Touchez pour voir le menu SETUP
16. Touchez pour accès rapide aux réglages de niveaux d'égaliseur
17. Touchez pour voir le SOURCE MENU et sélectionner une nouvelle source de reproduction
18. Nom du dossier

Jouer les fichiers mp3/wma

Après avoir inséré un disque MP3/WMA, des fichiers seront joués dans la séquence du répertoire « Racine »

A NOTER : Lorsque vous enregistrez des fichiers MP3/ WMA sur un disque DVD, utilisez l'option d'enregistrement 2x ou 4X si disponible. Cette vitesse plus lente d'enregistrement aidera à éliminer des erreurs tampons et augmenter la fiabilité de la qualité lisible du disque. Aussi, utilisez des dossiers lorsque vous enregistrez un nombre important de chansons/fichiers sur un disque pour une navigation de musique facile. Sélectionnez « Disc at Once » et fermez votre disque.

Arrêter la reproduction

Touchez le bouton sur l'écran ou pressez le bouton / BAND (18) sur la télécommande pour arrêté la reproduction du disque.

Pour reprendre la reproduction, touchez le bouton /|| sur l'écran ou pressez le bouton > / || sur la télécommande (16).

Faire pause pendant la reproduction

Touchez le bouton /|| sur l'écran ou pressez le bouton > / || sur la télécommande (16) pour suspendre ou reprendre la reproduction du disque.

Vous déplacer à travers les pistes

Pressez le bouton >>| (17) sur la télécommande ou sur l'écran pour avancer jusqu'à la prochaine piste sur le disque.

Pressez le bouton << (15) sur la télécommande ou sur l'écran pour reculer jusqu'à la piste précédente.

Reproduction répétée

Pressez le bouton REPT (7) sur la télécommande pour changer le mode de répétition selon le suivant : Répéter Simple, Répéter le dossier, Répéter Eteint.

A NOTER : CD-R et CD-RW ne joueront pas à moins que la séance d'enregistrement en soit finalisée.

Entrée directe de piste

Utilisez le pavé numérique (27) sur la télécommande pour accéder directement aux fichiers ou pressez le bouton (voir "Entrée de piste directe" à la page 69).

DEPANNAGE Table 7: Depannage

Problème	Cause	Modalité de reprise
GÉNÉRAL
L'appareil ne se met pas en marche	Fusible radio a sauté	Installez un nouveau
	Le fusible de la pile voiture a sauté	Fusible avec le classement correct
	Opération illégale	Appuyez sur le bouton RESETitué dans le coin en bas, à droite du panneau d'avant
La télécommande ne fonctionne pas	Pile vidé	Remplacez la pile
	La pile est installé incorrectement	Enlevez la Pile et installez-la correctement
Pas de sortie audio	Branchement sortie audio incorrect	Vérifiez le câblage et branchez
	Volume est réglié trop bas	Augmentez le niveau de volume
	Branchement MUTE incorrect	Revoyez le diagramme de câblage et vérifiez le branchement « MUTE »
	Haut-parleurs endommagés	Remplacez les haut-parleurs
	Dé séquilibre de volume	Ajuster l'équilibre de chaîne vers la Position de centre
	Le câblage haut parleur est en contact	Isolez tous les branchements de avec la partie métallique de la voiture haut-parleurs
Mauvaise qualité de son ou distorsion	Utilisation des disques piratés	Utilisez copie Originale
	Classement de puissance haut parleur	Branchez les haut-parleurs qu'il faut N'est pas compatible avec l'appareil
	Court-circuit de haut-parleurs	Vérifiez le contact de haut-parleurs
Mauvais fonctionnement	Le fil Mute es terré	Vérifiez que le branchement « MUTE » de Tel-Mute n'est pas terré et qu'il est bien isolé
L'appareil se réinitialise	Branchement incorrect	Vérifiez le câblage et corriguez Lorsque le moteur est coupé entre ACC et positif
Monitreur TFT
Moniteur ne s'ouvre	Ouverture automatique TFT	Mettez ouverture automatique TFT en marche
Pas d'image	Branchement incorrecte	Vérifiez câblage et corriguez
	Le commutateur de PRK est actionné et le frein de sta-tionnement n'est pas engagé	Arrêtez le vehicule dans un endroit
Image clignotante ou interférieance apparait sur l'écran	DVD n'est pas compatible avec les réglages du système Télé courant	Changez la configuration pour accommoder le disque
	Les branchements video signalement incorrecte	Vérifiez le câblage et corriguez
Image allongée et affichage rapport hauteur/largeur	Configuration rapport largeur longueur incorrecte	Utilisez le réglage du rapport largeur/longueur
TUNER
Faible recherche de stations	Antenne auto n'est pas	Branchez le cable de contrôle d'antenne auto correctement
	Etendue jusqu'au bout antennae auto n'est	Branchez le cable de contrôle d'antenne auto correctement
	La fonction locale est activée	Mettez la fonction locale en arrêt
Ne peut pas insérer disque	Disque déjà chargé dans l'appareil	Ejectez le disque courant et insérer le nouveau
TUNER
Le disque ne joue pas	Disque est tordu ou Egratigné	Utilisez les disque enonne condition
	Disque est sale ou moite	Nettoyez le disque avec un tissu Doux
	Le pickup laser est sale	Nettoyez le pickup laser avec un Disque de nettoyage
	Utilisation d'un disque Incompatible	Utilisé un disque compatible
	L'estimation de disque dépasse la limite parentale d'estima-tion de serrure	Changez les réglages de

Table 7: Dépannage

Problème	Cause	Modalité de reprise
	La code de région du disque N'est pas compatible avec L'appareil	Utilisez le disque avec la bonne code de région
	Le disque est inséré sens dessus sense dessous	Insérez le disque avec l'étiquette en haut
Ne peut pas utiliser PBC No repeat or searching while playing VCD	PBC n'est pas disponible sur le disque
Pas de répétition ou de Recherche lorsqu'on joue Le VCD	PBC est en marche	Mettez le PBC en arrêt
MP3
Interruption pendant la	Le disque est sale ou égratigné	Nettoyez le disque ou remplacez-le
	Fichier est endommagé/ Mauvais enregistrement	Recréez le disque avec de bons fichiers
Message de reproduction Incorrecte est affichée	Le message est plus grand que l'affichage aux cristaux liq-uides

Messages d'erreur

Tableau 8: Messages d'erreur

Message d'erreur	Cause	Modalité de reprise
Chargement	Le disque est en train d'ére lu
Pas de disque	Le disque est sale	Nettoyez le disque avec un tissu doux
	Le disque est sens dessus Sens dessous	Insérez le disque avec l'étiquette en haut
	Aucun disque dans le Compartiment de chargement	Insérez un disque avec un tissu doux
Mauvais disque	Le disque est sale	Nettoyez le disque
	Le disque est sens dessus Sens dessous	Insérez le disque avec l'étiquette en haut
Unknown disc	Le format disque n'est pas compatible avec cet apparéil
Erreur Région	DVD n'est pas compatible avec la code région de l' apparéil
Erreur	Opération de mécanisme illégale	Appuyez sur le bouton EJECT pendant 5 secondes pour réinitialiser le mécanisme de chargement

Soin et entretien

1. N'utilisez qu'un tissu propre en silicone et une lessive neutre pour nettoyer le panneau d'avant ou le moniteur. Un tissu rugueux ou une lessive qui n'est pas neutre (tel que l'alcool) peut mener à des égratignures ou des discolorations.
2. Ne versez pas d'eau ou des fluides sur l'appareil.
3. Si la température à l'intérieur de la platine monte trop haut, un circuit de protection arrête automatiquement la reproduction du disque. Si cela arrive, permettez à l'appareil de se refroidir avant d'opérer la platine de nouveau.
4. N'insérez jamais rien qu'un disque compact de 5" (12cm) dans la platine, car le mécanisme peut être endommagé par l'introduction d'objets étrangers.
5. N'essayez pas d'utiliser un disque CD simple de 3" (8cm) dans cet appareil, avec ou sans un adaptateur. Cela peut endommager la platine ou le disque. De tels dégâts ne sont pas couverts par le garantie sur ce produit.
6. La platine CD peut ne pas opérer dans des froids ou des chaleurs extrêmes. Si de telles conditions arrivent, permettez à la température à l'intérieur du véhicule de redevenir normal avant de remettre la platine CD en marche.
7. Lorsque le véhicule se réchauffe quand il fait froid ou humide, de la condensation peut apparaître sur le panneau d'affichage aux cristaux liquides. Si cela arrive, l'écran ne fonctionnera pas bien jusqu'à ce que l'humidité s'évapore.
8. Nous recommandons que vous utilisiez un disque de nettoyage plus fréquemment que pour l'appareil chez vous à cause des conditions environnementales dans le véhicule.

Dvd/cd player

Rapport signal au bruit : >95dBA

Gamme dynamique : >95dB

Réponse en fréquence : 20 Hz to 20 kHz, -3 dB

Déconnexion des chaînes : > 60dB @ 1 kHz

Adaptateur D/A : Haute performance 24-bit / 192 kHz tau

d'échantillonnage, Multi-Bit Sigma-Delta Modulateur

Format: NTSC, PAL (auto-detection)

Sortie: 1Vp-p (75-ohm)

Entrée : 1Vp-p (75-ohm)

FM tuner

Gamme de syntonisation : 87.5MHz - 107.9MHz

Sensibilité mono (-30dB) : 9dBf

Sensibilité en sourdine (-50dB) : 15dBf

Sélectionnable alternative de canal : 70dB

Rapport signal au bruit @ 1 kHz : 58dB

Rejet d'Image : 80dB

Séparation stéréo @ 1 kHz : >30dB

Réponse en fréquence : 30Hz - 15 kHz, -3dB

AM tuner

Gamme de syntonisation : 530 kHz - 1720 kHz

Sensibilité (-20dB) : 15µV

Rapport signal au bruit @ 1 kHz : 50dB

Rejet de l'image : 60dB

Réponse en fréquence : 50Hz - 2 kHz, -3dB

Moniteur

Taille de l'écran : 7.0" (Diagonalement), 16:9 Écran large,

Type d'écran : TFT Affichage aux cristaux liquides LCD

matrice active

Résolution : 336,960 sous-pixels, 1440 (W) × 234 (H)

Général

Impédance d'entrée auxiliaire : 10k

Alimentation : 11 to 16VDC, terre négative

Antenne de puissance (Bleu) : 500mA max, protection limitée

actuelle

Amplificateur à distance (Bleu/Blanc) : 500mA max,

protection limitée à l'actuelle

Température d'opération : -20C ~ 65C

Fusible : de type 15-Amp, mini ATM

Classement puissance CEA

Sortie puissance : 13 Watts RMS x 4 dans 4 Ohms

@ < 1% THD+N

Rapport signal au bruit : 70dBA sous référence (Référence 1)

Watt, 4-Ohms)

Réponse en fréquence : 20 Hz - 20 kHz, -3 dB. (Entrée

Auxiliaire utilisée comme entrée de référence)

Voltage d'alimentation de référence : 14.4VDC

*Caractéristiques sont susceptibles de changer sans avis préalable.

Audiovox Electronics Corporation (la Société) s'engage à la qualité et au service des clients, et est content de vous offrir cette garantie. Nous vous prions de le lire attentivement et de prendre contact avec la Société au 1-800-323-4815 avec des questions.

Qu'est couvert ?

La Société étend cette garantie à l'acheteur d'origine en détail des produits achetés à un détaillant autorisé d'Audiovox aux États-Unis, Puerto Rico ou Canada. Cette garantie ne peut pas être transférée ni aliénée. Preuve d'achat est exigée sous forme du reçu de vente d'origine.

Ce qui est couvert ?

La Société garantit que si ce produit ou une partie de ce produit, sous l'utilisation normale par l'acheteur d'origine, dans des conditions normales, s'avère défectueux en matériel ou en artisanat, dans 12 mois depuis la date d'achat d'origine, de tels défauts seront réparés ou remplacés avec un nouveau produit ou un produit reconditionné (à la seule décision de la société) sans frais pour les pièces de rechange ou le travail réparateur.

Ce qui n'est pas couvert?

Cette garantie ne couvre pas le suivant :

• Des dommages survenus lors du transport de ce produit à la Société ou à un centre d'entretien.
• Élimination des parasites de voiture ou le bruit du moteur
• Des défauts dans des parties cosmétiques, décoratives ou structurelles non-operatives
• Rectification des problèmes d'antenne. Le coût de l'installation, de l'enlèvement ou de la réinstallation du produit.
• Dommages indirects aux disques compacts, des engins USB, des cartes de média digitales, des accessoires ou le système électrique du véhicule
• Des dégâts survenus à cause de la manipulation mauvaise, l'installation incorrecte, mauvaise utilisation, négligence, des accidents, des fusibles sautés, fuite de la pile, du vol et du stockage incorrect
• Produits soumis à l'enlèvement ou à la dégradation du numéro de série d'usine/étiquettes de code à barres ou des marquages.
• Des dégâts survenus à cause de la moisissure, l'humidité, des températures excessives, des conditions environnementales extrêmes ou des causes naturelles externes

Veuillez revoir la section Soin et Entretien de votre Guide d'Opération, pour avoir des informations supplémentaires quant à la bonne utilisation de votre produit.

Limitations

LA MESURE DE LA RESPONSABILITE DE LA SOCIETE SOUS CETTE GARANTIE EST LIMITEE A LA REPARATION OU REMPLACEMENT MENTIONNES CI-DESSUS ET DANS AUCUN CAS LA RESPONSABILITE DE LA SOCIETE N'EXCEDERA LE PRIX D'ACHAT PAYE PAR L'ACHETEUR POUR CE PRODUIT.

Cette garantie tient lieu de toute autre garantie ou responsabilité expresses. Toute GARANTIE IMPLIQUEE, Y COMPRISE UNE GARANTIE IMPLIQUEE DE MARCHANDABILITE, SERA LIMITEE A LA DUREE DE CETTE GARANTIE ECRITE. Toute ACTION POUR RUPTURE D'UNE GARANTIE QUELCONQUE SOUS LA PRESENTE, Y COMPRIS Toute GARANTIE IMPLIQUEE DE MARCHANDABILITE DOIT ETRE PORTEE DANS UNE PERiode DE 24 MOIS DEPUIS LA DATE D'ACHAT D'ORIGINE. EN AUCUN CAS LA SOCIETE NE SERA RESPONSABLE POUR TOUT DOMMAGE INDIRECT OU ACCESSOIRE POUR RUPTURE DE CETTE GARANTIE OU Toute AUTRE GARANTIE, EXPRESSE OU IMPLIQUEE. Aucune personne ni un représentant n'est autorisée d'assumer de la part de la société une responsabilité autre que celle exprimee ici relatif a la vente de ce produit.

Certains états ne permettent pas de limitations sur la durée d'une garantie impliquée ou sur l'exclusion ou la limitation des dommages indirects et accessoires, tels que les informations ci-dessus ne s'appliquent pas à vous. Cette garantie vous donne des droits légaux spécifiques et vous pouvez aussi avoir d'autres droits qui varient d'état à l'état.

Obtenir le service de garantie

• Pour obtenir la réparation ou le remplacement dans les termes de cette garantie, appelez 1-800-323-4815 pour avoir l'emplacement d'une station de garantie qui dessert votre région.
• Si le produit est envoyé pour un service de garantie, vous devez payer les frais de transportation de départ. La Societe payera la transportation de retour pour tout produit sous garantie si le produit est retourné à une adresse située aux Etats-Unis, Puerto Rico ou Canada. Assurez-vous que le produit soit bien emballé pour éviter des accidents pendant la transportation. Nous recommendons un transporteur qui fournit un service de dépistage pour éviter la perte des paquets. Des paquets perdus ou endommagés ne sont pas couverts par cette garantie.
• Fournissez une description détaillée des problèmes que vous pouvez faire résoudre par le service de garantie.

PHASE

LINEAR

SERIES
