| Type de produit | Amplificateur de puissance professionnel |
| Caractéristiques techniques principales | 3000 Watts sous 2 ohms, 2000 Watts sous 4 ohms, 1200 Watts sous 8 ohms |
| Alimentation électrique | 230 V AC, 50/60 Hz |
| Dimensions approximatives | 483 x 88 x 360 mm |
| Poids | 11,3 kg |
| Compatibilités | Compatible avec divers systèmes de sonorisation et haut-parleurs |
| Fonctions principales | Protection contre les surcharges, limiteur de puissance, refroidissement par ventilateur |
| Entretien et nettoyage | Nettoyer régulièrement les grilles et les ventilateurs, vérifier les connexions |
| Pièces détachées et réparabilité | Disponibilité de pièces de rechange via le service après-vente |
| Sécurité | Protection contre les courts-circuits, protection thermique, fusibles de sécurité |
| Informations générales utiles | Idéal pour les concerts, événements en plein air et installations fixes |
FOIRE AUX QUESTIONS - CP3000S ELECTRO-VOICE
Téléchargez la notice de votre Amplificateur de puissance au format PDF gratuitement ! Retrouvez votre notice CP3000S - ELECTRO-VOICE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CP3000S de la marque ELECTRO-VOICE.
MODE D'EMPLOI CP3000S ELECTRO-VOICE

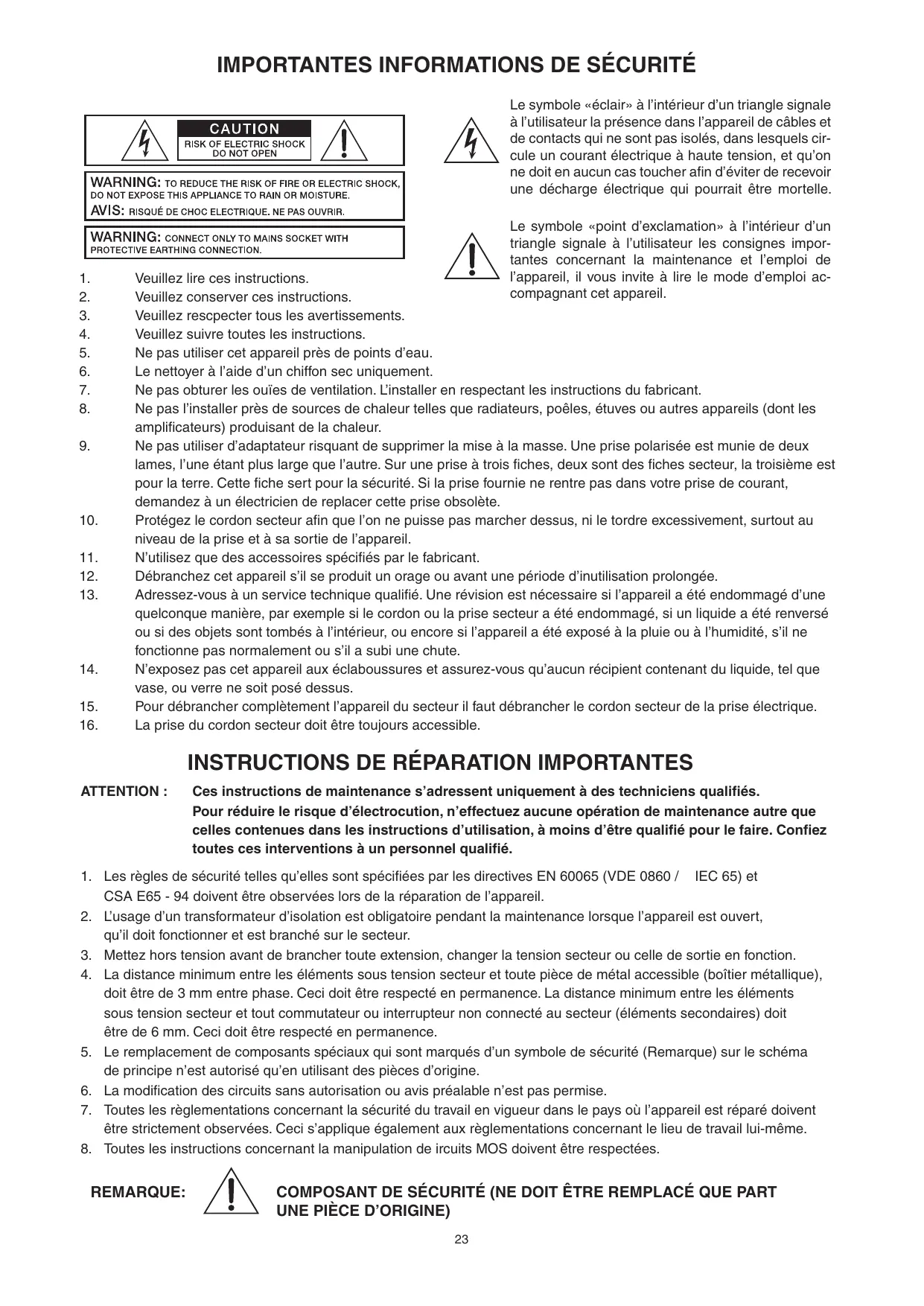

Le symbole «éclair» à l’intérieur d’un triangle signale à l’utilisateur la présence dans l’appareil de câbles et de contacts qui ne sont pas isolés, dans lesquels circule un courant électrique à haute tension, et qu’on ne doit en aucun cas toucher afin d’éviter de recevoir une décharge électrique qui pourrait être mortelle.
Le symbole «point d’exclamation» à l’intérieur d’un triangle signale à l’utilisateur les consignes importantes concernant la maintenance et l’emploi de l’appareil, il vous invite à lire le mode d’emploi accompagnant cet appareil. Veuillez lire ces instructions. Veuillez conserver ces instructions. Veuillez rescpecter tous les avertissements. Veuillez suivre toutes les instructions. Ne pas utiliser cet appareil près de points d’eau. Le nettoyer à l’aide d’un chiffon sec uniquement. Ne pas obturer les ouïes de ventilation. L’installer en respectant les instructions du fabricant. Ne pas l’installer près de sources de chaleur telles que radiateurs, poêles, étuves ou autres appareils (dont les amplificateurs) produisant de la chaleur. Ne pas utiliser d’adaptateur risquant de supprimer la mise à la masse. Une prise polarisée est munie de deux lames, l’une étant plus large que l’autre. Sur une prise à trois fiches, deux sont des fiches secteur, la troisième est pour la terre. Cette fiche sert pour la sécurité. Si la prise fournie ne rentre pas dans votre prise de courant, demandez à un électricien de replacer cette prise obsolète. Protégez le cordon secteur afin que l’on ne puisse pas marcher dessus, ni le tordre excessivement, surtout au niveau de la prise et à sa sortie de l’appareil. N’utilisez que des accessoires spécifiés par le fabricant. Débranchez cet appareil s’il se produit un orage ou avant une période d’inutilisation prolongée. Adressez-vous à un service technique qualifié. Une révision est nécessaire si l’appareil a été endommagé d’une quelconque manière, par exemple si le cordon ou la prise secteur a été endommagé, si un liquide a été renversé ou si des objets sont tombés à l’intérieur, ou encore si l’appareil a été exposé à la pluie ou à l’humidité, s’il ne fonctionne pas normalement ou s’il a subi une chute. N’exposez pas cet appareil aux éclaboussures et assurez-vous qu’aucun récipient contenant du liquide, tel que vase, ou verre ne soit posé dessus. Pour débrancher complètement l’appareil du secteur il faut débrancher le cordon secteur de la prise électrique. La prise du cordon secteur doit être toujours accessible.
INSTRUCTIONS DE RÉPARATION IMPORTANTES
ATTENTION : Ces instructions de maintenance s’adressent uniquement à des techniciens qualifiés. Pour réduire le risque d’électrocution, n’effectuez aucune opération de maintenance autre que celles contenues dans les instructions d’utilisation, à moins d’être qualifié pour le faire. Confiez toutes ces interventions à un personnel qualifié.
1. Les règles de sécurité telles qu’elles sont spécifiées par les directives EN 60065 (VDE 0860 / IEC 65) et
CSA E65 - 94 doivent être observées lors de la réparation de l’appareil.
2. L’usage d’un transformateur d’isolation est obligatoire pendant la maintenance lorsque l’appareil est ouvert,
qu’il doit fonctionner et est branché sur le secteur.
3. Mettez hors tension avant de brancher toute extension, changer la tension secteur ou celle de sortie en fonction.
4. La distance minimum entre les éléments sous tension secteur et toute pièce de métal accessible (boîtier métallique),
doit être de 3 mm entre phase. Ceci doit être respecté en permanence. La distance minimum entre les éléments sous tension secteur et tout commutateur ou interrupteur non connecté au secteur (éléments secondaires) doit être de 6 mm. Ceci doit être respecté en permanence.
5. Le remplacement de composants spéciaux qui sont marqués d’un symbole de sécurité (Remarque) sur le schéma
de principe n’est autorisé qu’en utilisant des pièces d’origine.
6. La modification des circuits sans autorisation ou avis préalable n’est pas permise.
7. Toutes les règlementations concernant la sécurité du travail en vigueur dans le pays où l’appareil est réparé doivent
être strictement observées. Ceci s’applique également aux règlementations concernant le lieu de travail lui-même.
8. Toutes les instructions concernant la manipulation de ircuits MOS doivent être respectées.
REMARQUE: COMPOSANT DE SÉCURITÉ (NE DOIT ÊTRE REMPLACÉ QUE PART UNE PIÈCE D’ORIGINE)
DESCRIPTION Félicitations ! En achetant un amplificateur de puissance Electro-Voice de la gamme CP-Series vous avez choisi un appareil haut de gamme employant la technologie la plus avancée qui soit. Les amplis de puissance CP-Series associent des performances audio inégalées, à un fonctionnement fiable et durable. Les performances audio des amplis de puissance CP-Series sont tout simplement extraordinaires. La nouvelle technologie „switchmode“ (à commutation) de l‘alimentation, de conception entièrement nouvelle et l‘usage cohérent de la technologie Classe-H offrent tout à la fois une réserve importante allant bien au-delà de la puissance nominale mesurée en sortie et une réduction significative de la perte de puissance. Son alimentation secteur optimisée associe les avantages d‘un transformateur de puissance avec le faible poids d’une alimentation secteur à impulsions ; ce qui fournit un excellent rapport performancespoids. Une attention particulière doit être apportée à leur grande efficacité et à leur immunité aux interférences qui confèrent aux amplis de puissance CP-Series un fonctionnement fiable même dans les envionnements électro-magnétiques les plus critiques. Les étages d’amplification du CPS3000S obéissent aux règles de la technologie Classe-H, c’est-à-dire que cet ampli de puissance fournit une alimentation et une tension de fonctionnement dépendantes du signal, ce qui a pour effet de doubler la tension d’alimentation normale lorsque c’est nécessaire. Comparés à des amplis de puissance de Classe-AB, les Classe-H génèrent, et de loin, beaucoup moins de perte de puissance pour une sortie identique. Conséquence directe, cette perte de puissance ou dissipation réduite est synonyme d’un échauffement moindre et donc d’un meilleur usage de l’énergie. Vous pouvez donc installer vos amplis de puissance Classe-H dans des armoires de rack en laissant moins d’espace entre les appareils. De plus, et tout en offrant une sortie identique, la consommation électrique est bien moindre qu’avec des amplis de Classe-AB. Étant protégé contre les surcharges thermiques et électriques, les courts-circuits et l’apparition de composantes HF/DC aux sorties, les amplis de puissance CP-SERIES satisfont aux conditions les plus exigentes des applications Audio Pro. Une protection contre la force électro-motrice (Back-EMF) élimine le risque d’endommager les transistors de sortie par un retour de l’énergie électrique. Les sorties de puissance sont commutées via relais avec une temporisation lors du démarrage et un limiteur de courant évite que les fusibles ne sautent de façon intempestive. Sa construction mécanique et artisanale satisfait aux standards de fabrication de haute précision. Son robuste châssis est extrêmement rigide ce qui le rend particulièrement apte à une utilisation intensive en tournée. Deux ventilateurs à trois vitesses (off/lent/rapide), extrêmement efficaces garantissent une stabilité thermique totale avec un bruit très faible. La ventilation est dirigée de l’avant vers l’arrière ce qui permet un fonctionnement sans problème, même dans les armoires de racks les plus exiguës. Les entrées symétrisées électroniquement sont équipées de connecteur de type XLR. Les sorties audio directes (Direct-Out) sont également équipées de connecteurs de type XLR. Le routage d’entrée (Input Routing) permet la sélection du mode de fonctionnement : DUAL (stéréo) ou PARALLEL (mono). Grâce au connecteur BRIDGED OUT séparé et au switch “Mode Bridged”, le passage en mode “Mono Bridged” a été simplifié au maximum. Les contrôles de niveau gradués en dB ont été encastrés afin d’être protégés des chocs. Des potentiomètres crantés particulièrement précis et aisés à manipuler ont été placés en face avant. Il est possible d‘installer dans les amplis de puissance CP-Series une carte interne ayant des fonctions de processeur de signal analogique avec possibilité de filtrage et de crossover. L’affichage à LED très lisible donne un aperçu en temps réel de l’état de fonctionnement de l’ampli de puissance. Les sorties de puissance CHANNEL A, CHANNEL B et BRIDGED OUT sont équipées de connecteurs de type SPEAKON extrêmement solides. Toujours à l’arrière, se trouve un sélecteur de masse Ground-Lift, qui permet d’éliminer les bruits de masse parasites en séparant le châssis de l’ampli de puissance du circuit de masse. En mode de fonctionnement normal tous les amplis de puissance CP-Series sont capables de piloter des charges aussi faibles que 2 ohms alors qu’en mode Bridged la charge minimum autorisée est de 4 ohms. Ce mode d’emploi décrit et explique les diverses fonctions de votre amplificateur de puissance CPSERIES. Veuillez le lire attentivement dans son ensemble et respecter les instructions mentionnées.
Ouvrez avec précautions l’emballage et sortez l’amplificateur de puissance. En plus de l’amplificateur de puissance lui-même, l’emballage contient également le présent mode d’emploi, un cordon secteur ainsi que le certificat de garantie. Conservez en lieu sûr l’original de la facture, qui doit mentionner la date d’achat et de livraison ainsi que le certificat de garantie.
REMARQUES CONCERNANT L’INSTALLATION
Généralement, l’installation ou le montage en rack des amplis de puissance doit être effectué de manière à assurer une circulation constante de l’air de l’avant vers l’arrière. L’installation d’appareils ayant une circulation d’air contraire dans une même armoire fermée n’est pas recommandée. Si plusieurs appareils sont installés dans une armoire fermée veillez à ce qu’il y ait une ventilation suffisante. Laissez un espace d’au moins 60mm x 330mm (au-dessus des ouîes de ventilation) pour permettre la circulation de l’air entre l’arrière de l’amplificateur de puissance et le fond de l’armoire. Veillez à laisser au moins 100 mm d’espace libre au-dessus de l’armoire ou du rack. Comme les températures à l’intérieur de l’armoire peuvent facilement atteindre les 40°C en fonctionnement, n’oubliez pas que la température ambiante maximale doit aussi pouvoir être supportée par tous les autres appareils installés dans cette armoire (reportez-vous également au § “FONCTIONNEMENT SUR LE SECTEUR ET TEMPÉRATURE RÉSULTANTE”). Attention: Pour assurer un fonctionnment sans problème et en toute sécurité, ne pas faire fonctionner l’amplificateur de puissance au-delà +40°C. Pour éviter toute déformation de la face avant, l’usage de rails d’installation ou de rails arrière, disponibles en option, est obligatoire pour installer l’appareil dans une armoire de rack. L’amplificateur de puissance doit être protégé contre : d’éventuels éclaboussures ou renversements de liquides, les rayons directs du soleil, les températures élevées ou l’influence directe de sources de chaleur, une humidité élevée, trop de poussières et de vibrations. De la condensation peut se former sur les éléments internes lorsque l’amplificateur de puissance est transporté d’un endroit froid à un endroit chaud. Dans ce cas, il faut attendre que l’appareil se soit adapté à la nouvelle température pour le faire fonctionner (après approximativement une heure). Si des corps étrangers ou du liquide ont pénétrés dans le châssis de l’amplificateur de puissance débranchez-le immédiatement du secteur et contactez un service technique agréé qui procédera à une inspection avant de le remettre en marche.

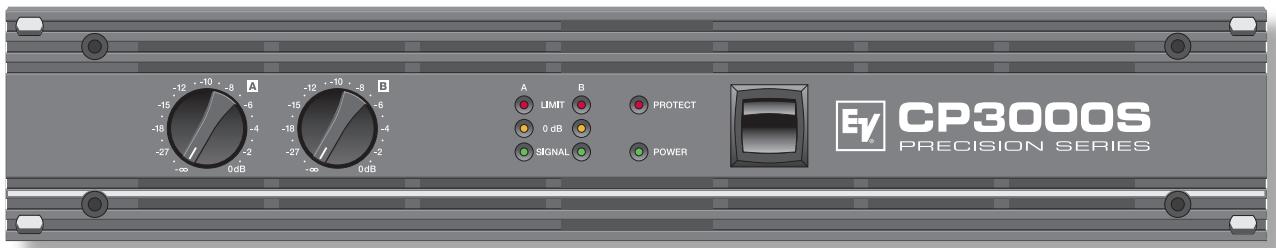

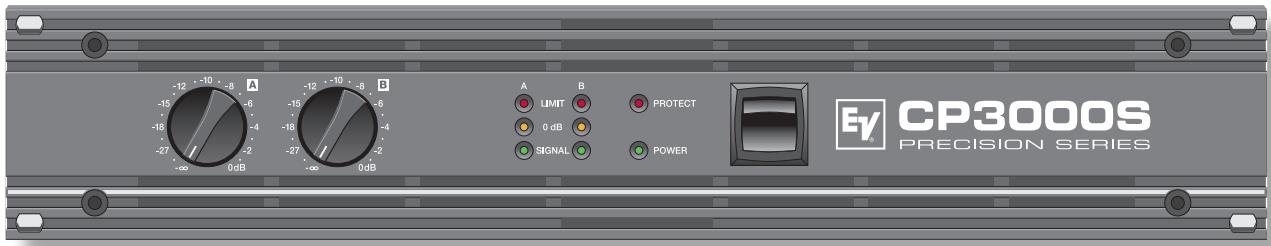

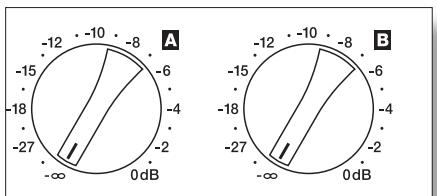

FACE AVANT Utilisez l‘interrupteur POWER situé sur la face avant pour mettre l’appareil sous tension. La fonction de temporisation Soft-Start le protège des sautes de courant, ce qui de plus évite l’activation de la protection interne lors de la mise sous tension. Les sorties haut-parleur sont activées via une commutation par relais avec un délai d’approximativement 3 secondes de manière à atténuer efficacement d’éventuels bruits de commutation. Le témoin PROTECT s’allume pendant cette période et les ventilateurs tournent à leur vitesse maximum. Tout ceci est normal, et confirme le bon fonctionnement du circuit de protection. Ce témoin s‘allume lorsque l‘amplificateur de puissance a été mis sous tension. Les différents causes pour lesquelles le témoin POWER ne s‘allume pas sont les suivantes : l‘appareil n‘est pas branché sur le secteur ou un fusible est défectueux. Le témoin PROTECT s‘allume pour indiquer qu‘un des circuits de protection interne contre un échauffement, un court-circuit, une force électro-motrice, l‘apparition de HF en sortie, etc., a été activé. Les relais de sortie déconnectent les charges connectées aux amplis de puissance, mais les signaux d‘entrée sont aussi interrompus, pour éviter d‘endommager les haut-parleurs et les amplificateurs de puissance euxmêmes. Quelle que soit la cause du problème– par ex. un court-circuit dans un câble de haut-parleur – elle doit être résolue. En cas d’échauffement il vous faudra attendre que l’amplificateur de puissance reviennent automatiquement en mode de fonctionnement normal. Le témoin SIGNAL s‘allume dès qu‘un signal audio d‘environ 30dB inférieur à la modulation totale est présent à la sortie. La luminosité de ce témoin est atténuée lorsque les câbles de haut-parleur sont en court-circuit ou qu‘un circuit de protection a été activé. Le témoin 0dB s‘allume chaque fois que l‘amplificateur de puissance atteint ses limites. Une tension d‘entrée plus forte ne donnera pas une tension de crête plus élevée en sortie. De plus, le témoin 0dB est aussi très pratique pour régler les limiteurs externes. Ce témoin s‘allume aussi dès que le limiteur de signal audio dynamique intégré est activé et que l‘amplificateur de puissance arrive à la limite de l‘écrêtage ou plus généralement à sa capacité maximum. Un clignotement rapide n‘est pas un problème, car le limiteur interne gère les niveaux d‘entrée de plus de +21dBu jusqu‘à un rapport S/B d‘approximativement 1%. Si par contre ce témoin s‘allume en permanence, il est recommandé de réduire le volume pour éviter que les hautparleurs connectés ne soient endommagés par une probable saturation. Des potentiomètres crantés gradués en dB (crans de 1 dB) permettent de régler l‘amplification générale. Pour éviter toute distorsion dans les consoles de mixage connectées à l‘ampli, il est généralement recommandé de régler ces potentiomètres entre 0dB et -6dB. La graduation en dB donne une indication directe de l’amplification.

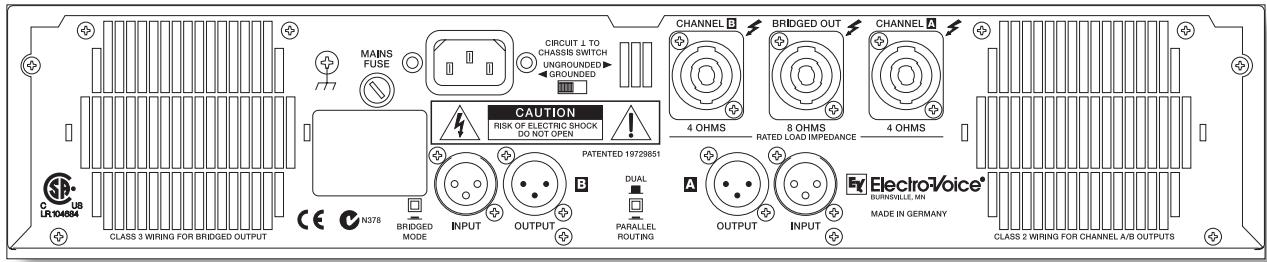

Les entrées INPUT A & INPUT B sont symétrisées électroniquement, offrant une sensibilité d‘entrée de +5.8dBu (1.51V) pour le branchement direct de consoles de mixage, processeurs de signal, etc. Les connecteurs de type XLR, OUTPUT A & OUTPUT B, ont été spécialement cablés pour permettre le transit des signaux audio entrant, vers des amplis de puissance externes. Le signal entrant est dirigé directement vers ces connecteurs. Il ne s’agit pas de répétiteurs ni autre composant électronique intégré dans le parcours du signal. Les connecteurs d’entrée et de sortie du canal correspondant sont interconnectés en parallèle, offrant une connexion électrique permanente, quel que soit le réglage de l’interrupteur Power-ON. Bien qu’elles soient équipées de connecteurs de sortie de type XLR, certaines consoles de mixage disposent uniquement d’une connexion de sortie asymétrique. Si vous employez de telles consoles, il est nécessaire de raccorder les broches 1 et 3 des connecte urs d’entrée de l’ampli de puissance ou de laisser la broche 3 de la prise du câble non connectée. Sinon, des signaux audio asymétriques arriveront via la broche 3 (b, -, point froid) et la broche 2 (a, +, point chaud), produisant un ronflement et des interférences HF, qui risquent d’endommager l’amplificateur de puissance et/ou les enceintes connectées.
CORDONS DE CONNEXION AUDIO
Il est recommandé de choisir des câbles symétrisés (ayant deux conducteurs pour le signal audio plus une tresse de masse séparée) munis de connecteurs de type XLR pour le signal audio. Bien que la connexion de câbles non symétrisés soit tout à fait possible aux entrées de l’amplificateur de puissance, l’utilisation de câbles symétrisés est toujours préférable. Un grand nombre d’appareils audio est aujourd’hui équipé de sorties symétrisées. Avec un câblage symétrisé, le blindage relie toutes les parties métalliques du châssis et élimine donc plus efficacement la présence d’interférences externes – la plupart du temps il s’agit de bruits parasites et de ronflements. Brochage d‘un connecteur de type XLR XLR (mâle) XLR (femelle) PARALLEL Les connecteurs d’entrée des canaux A et B sont connectés électriquement en parallèle lorsque ce sélecteur est réglé sur PARALLEL. Toutefois, il est toujours possible de contrôler séparément le volume des deux canaux via les contrôles de niveau correspondants A et B. DUAL Si ce sélecteur est réglé sur DUAL, les signaux audio des canaux A et B sont amplifiés indépendamment.

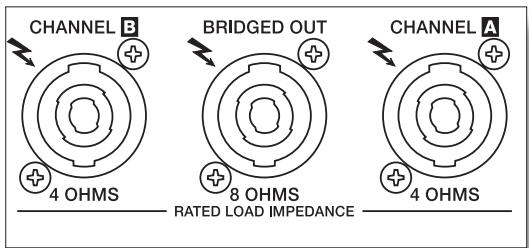

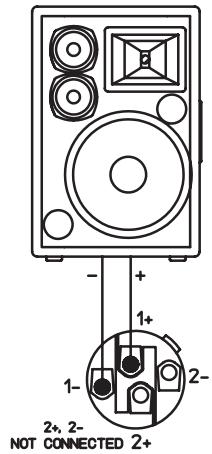

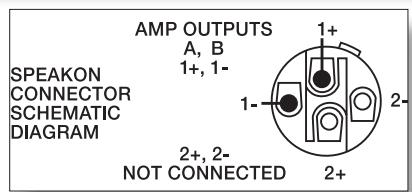

CONNECTEURS DE SORTIE DE L‘AMPLIFICATEUR DE PUISSANCE Le branchement de sortie de l‘ampli de puissance pour les deux canaux A (gauche) et B (droit) est établi via des connecteurs professionnels SPEAKON. Ceux-ci offrent une connexion électrique et mécanique fiable satisfaisant à toutes les normes de sécurité. Cette liaison utilise également des câbles de qualité d’un diamètre de 4 x 2,5 mm2. Les accessoires proposés à la vente par EV comprennent des câbles et des connecteurs de qualité, que nous vous recommandons. Un capot en plastique protège le connecteur BRIDGED OUT afin d‘éviter tout branchement erroné. N‘enlevez ce capot que lorsque l‘amplificateur doit vraiment fonctionner en mode Bridged. ATTENTION : Les bornes de sortie haut-parleur sont marquées d‘un symbole „ bornes représente un risque d‘électrocution pour l‘utilisateur. „, qui signifie que ces MODE BRIDGED Lorsque le switch BRIDGED-MODE est engagé, l‘utilisation de l‘entrée CHANNEL A pour le signal audio est obligatoire, puisque l’entrée B n’a plus aucune fonction. Alors que l’amplificateur du canal A fonctionne normalement, le signal audio est inversé en interne et dirigé vers l’amplificateur du canal B. Les deux amplis – A et B – fonctionnent désormais en push-pull afin de fournir une tension de sortie double sur le connecteur BRIDGED-OUT. La tension de sortie normale de chaque voie de l’amplificateur A + B est toujours présente sur le connecteur de sortie correspondant CHANNEL A ou CHANNEL B. Cependant, il n’est pas recommandé d’utiliser ces signaux à cause de l’inversion de phase sus-mentionnée. Il n’est pas possible de faire fonctionner l’ampli de puissance en Mode Bridged avec des charges de 2 ohms. ATTENTION : Lors du fonctionnement en Mode Bridged, des tensions extrêmement élevées peuvent être présentes sur le connecteur BRIDGED OUT. Les haut-parleurs connectés doivent pouvoir supporter de telles tensions. Veuillez vérifier que les caractéristiques électriques mentionnées dans la documentation qui accompagne vos haut-parleurs correspondent à celles de l’amplificateur de puissance. COMMUTATEUR GROUND-LIFT Le commutateur de masse Ground-Lift permet d’éliminer les bruits dus à une boucle de masse. Lorsque l’amplificateur de puissance fonctionne avec d’autres équipements installés dans une armoire de rack 19”, il est recommandé de régler ce commutateur en position GROUNDED. Si l’amplificateur de puissance fonctionne avec d’autres appareils ayant des potentiels de masse différents, réglez ce commutateur en position UNGROUNDED.
Dans des circonstances normales, le fusible secteur ne saute qu’en cas de panne. Faire remplacer ce fusible par un service technique agréé en utilisant uniquement un fusible neuf de même type et de même ampérage, tension et ayant les mêmes caractéristiques de fusion. Le cordon secteur hautesperformances fourni avec votre amplificateur de puissance satisfait aux normes de sécurité en vigueur, de plus son diamètre correspond à la capacité de sortie de l‘amplificateur de puissance. Chaque fois que c‘est possible veuillez utiliser le cordon secteur fourni pour connecter votre amplificateur de puissance sur le secteur. L‘utilisation d‘un cordon secteur différent ayant un diamètre plus petit peut provoquer des pertes, et donc réduire la puissance de sortie de l‘ampli.
FONCTIONNEMENT SUR LE SECTEUR ET TEMPÉRATURES RÉSULTANTES Les tableaux suivants vous apporteront une aide précieuse dans la détermination du choix de l’alimentation et des câbles. Le courant secteur est converti en signal de sortie afin d’alimenter les haut-parleurs connectés mais aussi en chaleur. La différence entre le courant utilisé et la puissance restituée est appelée perte de puissance ou dissipation (Pd). La quantité de chaleur résultant de la dissipation de puissance a tendance à rester prisonnière du rack et doit être expulsée par des moyens appropriés. Le tableau suivant a pour objet de vous aider à calculer les températures à l’intérieur d’une armoire de rack et les moyens de ventilation nécessaires. La colonne “Pd” indique la dissipation en fonction des différent modes de fonctionnement. La colonne “BTU/hr” indique la quantité de chaleur dispensée par heure. CP3000S idle Max. Output Power @ 8Ω (1) Max. Output Power @ 4Ω (1) Umains [V] Imains [A] Pmains [W] Pout [W] Pd (5) [W] BTU/hr(1)
Max. Output Power @ 2Ω (1) Modulation sinusoïdale (1kHz) (2) Bruit VDE (4) Dépassement de tension secteur 10% (5) Pd = Dissipation (3) 1BTU = 1055.06J = 1055.06Ws (6) Détection de la surcharge activée après 10s Les facteurs suivants permettent un calcul proportionnel direct de l’intensité nécessaire en fonction des différentes tensions d’alimentation : 100V = 2.3; 120V = 1.9; 220V = 1.05; 240V = 0.96
