BEDIENUNGSANLEITUNG CP3000S ELECTRO-VOICE

WICHTIGE SICHERHEITSHINWEISE WICHTIGE SERVICEHINWEISE BESCHREIBUNG AUSPACKEN & GARANTIE INSTALLATIONSHINWEISE FRONTSEITE RÜCKSEITE

PARALLEL ENDSTUFENAUSGÄNGE BRIDGED MODE GROUND-LIFT SCHALTER NETZEINGANG

NETZBETRIEB & WÄRMEENTWICKLUNG

BEDIENUNGSANLEITUNG INHALT WICHTIGE SICHERHEITSHINWEISE WICHTIGE SERVICEHINWEISE BESCHREIBUNG AUSPACKEN & GARANTIE INSTALLATIONSHINWEISE FRONTSEITE RÜCKSEITE

PARALLEL ENDSTUFENAUSGÄNGE BRIDGED MODE GROUND-LIFT SCHALTER NETZEINGANG

NETZBETRIEB & WÄRMEENTWICKLUNG

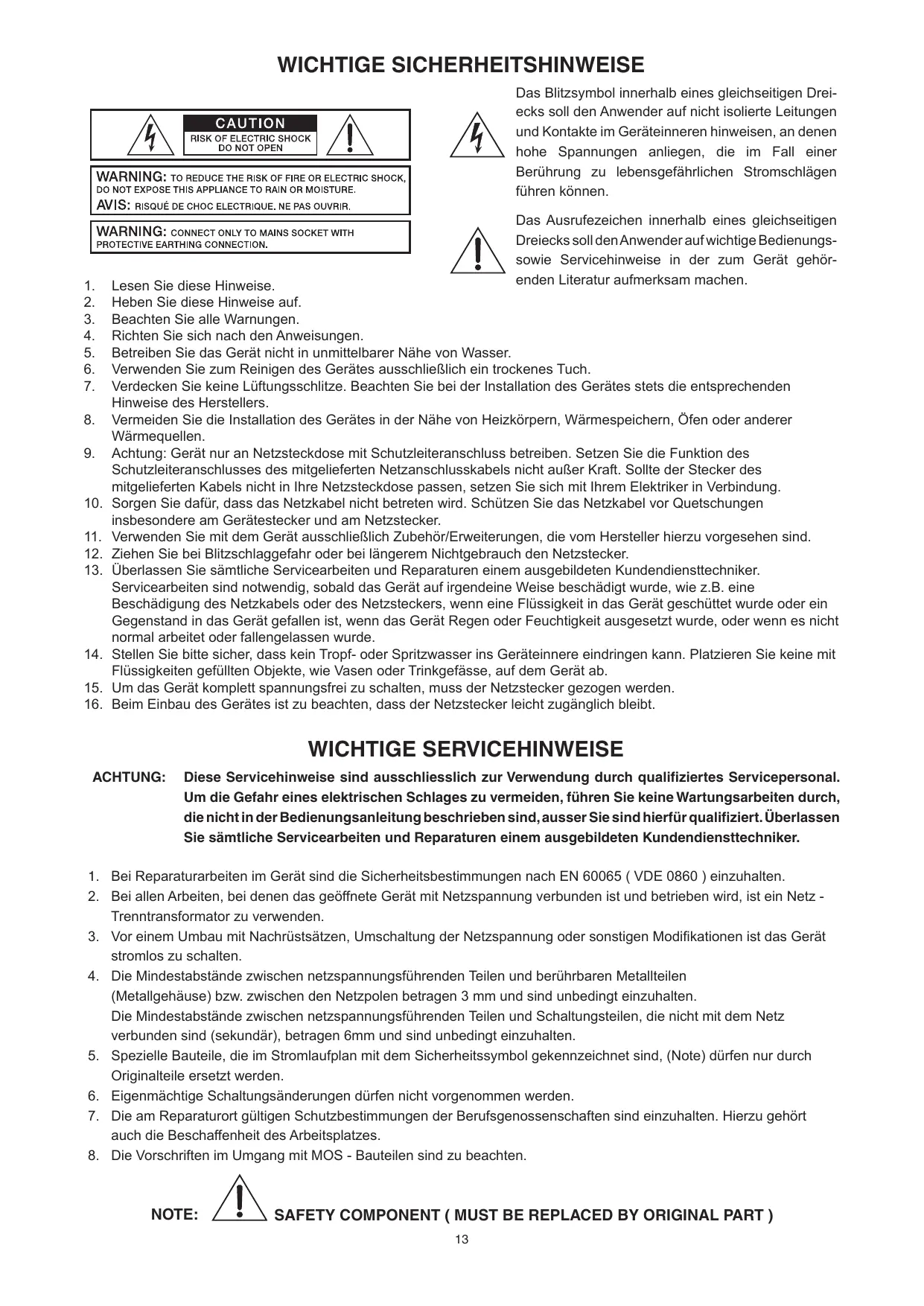

WICHTIGE SICHERHEITSHINWEISE Das Blitzsymbol innerhalb eines gleichseitigen Dreiecks soll den Anwender auf nicht isolierte Leitungen und Kontakte im Geräteinneren hinweisen, an denen hohe Spannungen anliegen, die im Fall einer Berührung zu lebensgefährlichen Stromschlägen führen können.

Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Anwender auf wichtige Bedienungssowie Servicehinweise in der zum Gerät gehörenden Literatur aufmerksam machen. Lesen Sie diese Hinweise. Heben Sie diese Hinweise auf. Beachten Sie alle Warnungen. Richten Sie sich nach den Anweisungen. Betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser. Verwenden Sie zum Reinigen des Gerätes ausschließlich ein trockenes Tuch. Verdecken Sie keine Lüftungsschlitze. Beachten Sie bei der Installation des Gerätes stets die entsprechenden Hinweise des Herstellers. Vermeiden Sie die Installation des Gerätes in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder anderer Wärmequellen. Achtung: Gerät nur an Netzsteckdose mit Schutzleiteranschluss betreiben. Setzen Sie die Funktion des Schutzleiteranschlusses des mitgelieferten Netzanschlusskabels nicht außer Kraft. Sollte der Stecker des mitgelieferten Kabels nicht in Ihre Netzsteckdose passen, setzen Sie sich mit Ihrem Elektriker in Verbindung. Sorgen Sie dafür, dass das Netzkabel nicht betreten wird. Schützen Sie das Netzkabel vor Quetschungen insbesondere am Gerätestecker und am Netzstecker. Verwenden Sie mit dem Gerät ausschließlich Zubehör/Erweiterungen, die vom Hersteller hierzu vorgesehen sind. Ziehen Sie bei Blitzschlaggefahr oder bei längerem Nichtgebrauch den Netzstecker. Überlassen Sie sämtliche Servicearbeiten und Reparaturen einem ausgebildeten Kundendiensttechniker. Servicearbeiten sind notwendig, sobald das Gerät auf irgendeine Weise beschädigt wurde, wie z.B. eine Beschädigung des Netzkabels oder des Netzsteckers, wenn eine Flüssigkeit in das Gerät geschüttet wurde oder ein Gegenstand in das Gerät gefallen ist, wenn das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, oder wenn es nicht normal arbeitet oder fallengelassen wurde. Stellen Sie bitte sicher, dass kein Tropf- oder Spritzwasser ins Geräteinnere eindringen kann. Platzieren Sie keine mit Flüssigkeiten gefüllten Objekte, wie Vasen oder Trinkgefässe, auf dem Gerät ab. Um das Gerät komplett spannungsfrei zu schalten, muss der Netzstecker gezogen werden. Beim Einbau des Gerätes ist zu beachten, dass der Netzstecker leicht zugänglich bleibt. WICHTIGE SERVICEHINWEISE ACHTUNG: Diese Servicehinweise sind ausschliesslich zur Verwendung durch qualifiziertes Servicepersonal. Um die Gefahr eines elektrischen Schlages zu vermeiden, führen Sie keine Wartungsarbeiten durch, die nicht in der Bedienungsanleitung beschrieben sind, ausser Sie sind hierfür qualifiziert. Überlassen Sie sämtliche Servicearbeiten und Reparaturen einem ausgebildeten Kundendiensttechniker.

1. Bei Reparaturarbeiten im Gerät sind die Sicherheitsbestimmungen nach EN 60065 ( VDE 0860 ) einzuhalten.

2. Bei allen Arbeiten, bei denen das geöffnete Gerät mit Netzspannung verbunden ist und betrieben wird, ist ein Netz Trenntransformator zu verwenden.

3. Vor einem Umbau mit Nachrüstsätzen, Umschaltung der Netzspannung oder sonstigen Modifikationen ist das Gerät

stromlos zu schalten.

4. Die Mindestabstände zwischen netzspannungsführenden Teilen und berührbaren Metallteilen

(Metallgehäuse) bzw. zwischen den Netzpolen betragen 3 mm und sind unbedingt einzuhalten. Die Mindestabstände zwischen netzspannungsführenden Teilen und Schaltungsteilen, die nicht mit dem Netz verbunden sind (sekundär), betragen 6mm und sind unbedingt einzuhalten.

5. Spezielle Bauteile, die im Stromlaufplan mit dem Sicherheitssymbol gekennzeichnet sind, (Note) dürfen nur durch

Originalteile ersetzt werden.

6. Eigenmächtige Schaltungsänderungen dürfen nicht vorgenommen werden.

7. Die am Reparaturort gültigen Schutzbestimmungen der Berufsgenossenschaften sind einzuhalten. Hierzu gehört

auch die Beschaffenheit des Arbeitsplatzes.

8. Die Vorschriften im Umgang mit MOS - Bauteilen sind zu beachten.

NOTE: SAFETY COMPONENT ( MUST BE REPLACED BY ORIGINAL PART )

BESCHREIBUNG Herzlichen Glückwunsch! Sie haben sich mit einer Endstufe der CP-SERIE von Electro-Voice für ein Gerät modernster Technologie entschieden. Die Endstufen der CP-Serie vereinen überragende Audio-Performance mit höchster Zuverlässigkeit und Betriebssicherheit. Die Übertragungseigenschaften der CP-Endstufen sind hervorragend. Durch eine völlig neu entwickelte Schaltnetzteiltechnologie und die konsequente Anwendung der Class H Technik wird ein großer Headroom weit oberhalb der ausgewiesenen Nennleistung erzielt und gleichzeitig eine deutliche Reduzierung von Gewicht und Verlustleistung erreicht. Das eingesetzte Schaltnetzteil vereint die Headroom-Vorteile einer Trafoendstufe mit den Gewichtsvorteilen eines getakteten Netzteils. Dadurch wird ein ausgezeichnetes Leistungs-Gewicht Verhältnis erreicht. Bei der Konstruktion wurde besonderes Augenmerk auf einen hohen Wirkungsgrad und auf Störarmut gelegt. Somit ist auch ein Betrieb in EMV-kritischer Umgebung problemlos. Die Endstufenblöcke der CP3000S sind in Class H Technik aufgebaut. D.h. die Endstufe verfügt über eine extrem schnelle, signalabhängige Umschaltung der Betriebsspannung, die im Bedarfsfall eine Verdopplung der normalen Versorgungsspannung bewirkt. Im Vergleich zu Class AB Endstufen wird bei Endstufen mit Class H Technik erheblich weniger Verlustleistung bei gleicher Ausgangsleistung erzeugt. Weniger Verlustleistung ist gleichbedeutend mit weniger Abwärme oder besser gesagt mit einer besseren Effizienz bzw. Energiebilanz des Gerätes. Endstufen in Class H Technik lassen sich daher mit einer entsprechend höheren Packungsdichte im Rack bzw. Gestellschrank verbauen. Darüber hinaus ist die netzseitige Stromaufnahme wesentlich geringer als im Class AB Betrieb, bei gleicher Ausgangsleistung. Die Electro-Voice - Endstufen der CP- SERIE erfüllen auch die extremen Anforderungen des harten Tour-Betriebs. Sie sind gegen Überhitzung, Überlast, Kurzschluß sowie Hochfrequenz und Gleichspannung am Ausgang geschützt. Eine Beschädigung der Endtransistoren durch Rückeinspeisung elektrischer Energie wird durch die Back-EMF Schutzschaltung verhindert. Beim Softstart werden die Leistungsausgänge über Relais verzögert zugeschaltet. Zusätzlich verhindert eine Einschaltstrombegrenzung das Ansprechen von Netzsicherungen. Höchste Präzision ist auch in der mechanischen Konstruktion und Verarbeitung gewährleistet. Das robuste Chassis ist besonders verwindungssteif und speziell auf die Belastungen des harten Tourbetriebs ausgelegt. Die thermische Stabilität wird durch zwei 3-Stufen Lüfter (off/slow/fast) mit sehr niedrigem Geräuschpegel gewährleistet. Die Front-to-Rear Luftführung, erlaubt den Betrieb auch in großen und schmalen Endstufen-Racks. Die Eingänge sind elektronisch symmetrisch auf XLR-Buchsen geführt. Direct-Outs zum Durchschleifen des Signals sind ebenfalls in Form von XLR-Buchsen (male) praktischer Standard. Über das Input Routing können die Betriebsarten DUAL (Stereo) oder PARALLEL (Mono) gewählt werden. Außerdem ist der „Mono Bridged“ –Betrieb über die separate BRIDGED OUT Buchse und den Bridged Mode Umschalter sehr einfach zu realisieren. Auf der Frontblende sitzen die in dB skalierten Levelregler, die als besonders präzise, bediensichere Rastpotis ausgeführt und zum Schutz vor mechanischer Beschädigung in der Frontblende versenkt sind. Die CP-Serie bietet intern die Möglichkeit zur Nachrüstung einer analogen Signalprozessorkarte mit Frequenzweichen- und Filterfunktionen. Eine schnelle Übersicht über den aktuellen Betriebszustand der Endstufen vermittelt das leicht ablesbare LED-Display. Die Leistungsausgänge CHANNEL A, CHANNEL B und BRIDGED OUT sind als extrem zuverlässige SPEAKON-Buchsen ausgeführt. Ebenfalls auf der Rückwand befinden sich ein Groundlift-Schalter, der bei Bedarf das Gehäuse der Endstufe von der Schaltungsmasse trennt und somit Brummschleifen verhindern hilft. Alle CP- Endstufen können im Normalbetrieb an Lasten bis hinab zu 2 Ohm und im Brückenbetrieb bis zu minimal 4 Ohm eingesetzt werden. Mit dieser Bedienungsanleitung werden Sie noch viele weitere Eigenschaften der Endstufen aus der CP-SERIE kennenlernen. Lesen Sie deshalb bitte aufmerksam weiter.

BESCHREIBUNG AUSPACKEN & GARANTIE Öffnen Sie die Verpackung und entnehmen Sie die Endstufe. Zusätzlich zu dieser Bedienungsanleitung liegen dem Gerät ein Netzkabel, und die Garantiekarte bei. Bewahren Sie zur Garantiekarte auch den Kaufbeleg, der den Termin der Übergabe festlegt, auf. INSTALLATIONSHINWEISE Generell sind die Endstufen so aufzustellen oder zu montieren, dass die Luftzufuhr an der Frontseite und die Entlüftung an der Geräterückseite nicht behindert wird. Die Belüftungsrichtung ist also „Frontto-Rear“. Geräte mit umgekehrter Luftführung sollen möglichst nicht im gleichen Rack/Schrank verbaut werden. Für den Einbau in Gehäuse und Gestellschränke ist zu beachten, dass eine ausreichende Belüftung der Geräte möglich ist. Zwischen der Endstufen Rückseite und der Schrank/Rack-Innenseite ist ein freier Luftkanal bis zur oberen Rack- oder Schrankentlüftung von mindestens 60mm x 330mm vorzusehen. Oberhalb des Schrankes soll ein freier Raum von mindestens 100mm für die Entlüftung zur Verfügung stehen. Da beim Betrieb die Temperatur im Gehäuse- oder Schrank bis zu 40°C ansteigen kann, muss die maximal zulässige Umgebungstemperatur der übrigen im Gestellschrank befindlichen Geräte beachtet werden (siehe auch Kapitel: NETZBETRIEB UND WÄRMEENTWICKLUNG ). Achtung: Die max. Umgebungstemperatur von +40°C soll für störungsfreien Betrieb nicht überschritten werden. Beim Einbau in Gestellschränken oder Transportracks, sollen in jedem Fall handelsübliche Einbauschienen oder die optional erhältlichen „Rear-rackmount“ Schienen verwendet werden, um ein Verwinden der Frontblende zu verhindern. Die Endstufe ist zu schützen vor: Tropf- oder Spritzwasser, direkter Sonnenbestrahlung, hoher Umgebungstemperatur oder unmittelbarer Einwirkung von Wärmequellen, hoher Luftfeuchtigkeit, starken Staubablagerungen und starken Vibrationen. Können die angeführten Forderungen nicht dauerhaft gewährleistet werden, so ist eine regelmäßige Wartung der Endstufe zwingend erforderlich, um etwaigen Ausfällen vorzubeugen, die wesentlich durch negative Umwelteinflüsse entstehen können Wenn die Endstufe direkt von einem kalten an einen warmen Ort gebracht wird, kann sich Feuchtigkeit auf Innenteilen niederschlagen. Das Gerät darf erst in Betrieb genommen werden, wenn es sich auf die geänderte Temperatur erwärmt hat (nach etwa einer Stunde). Sollte ein fester Gegenstand oder Flüssigkeit in das Gehäuse gelangen, trennen Sie sofort das Gerät vom Netz und lassen Sie das Gerät von einer autorisierten Servicestelle überprüfen, bevor Sie es weiterverwenden.

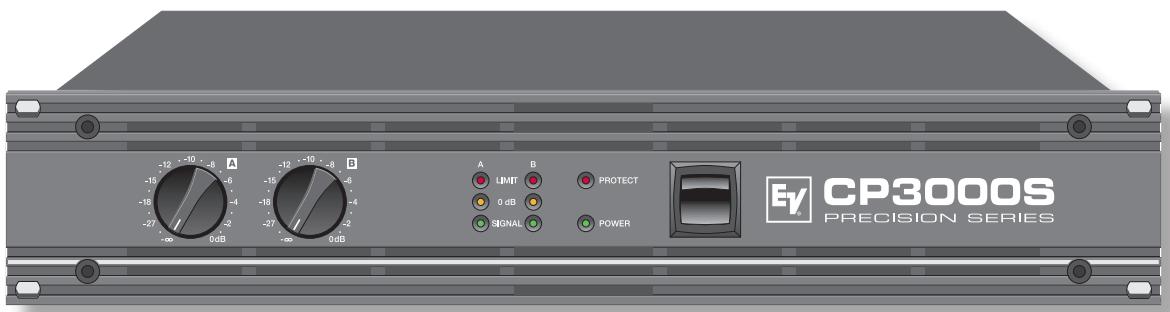

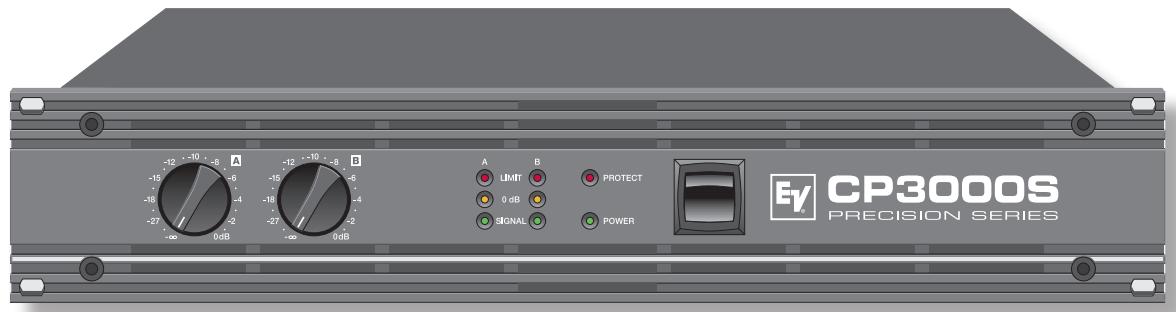

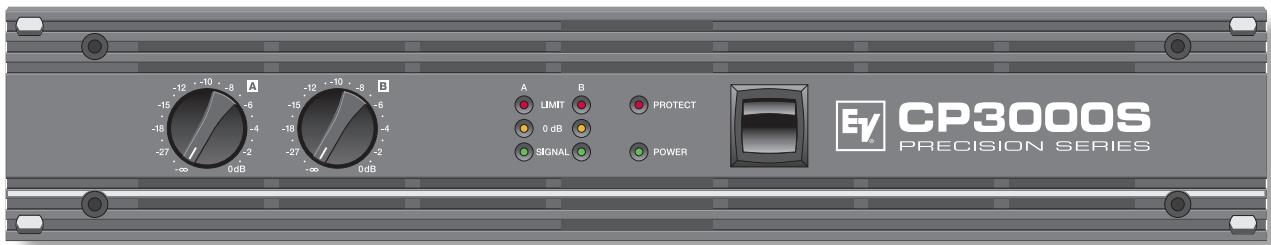

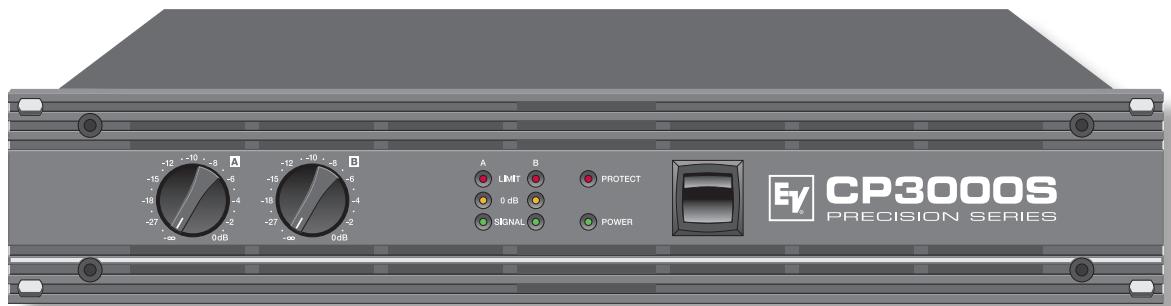

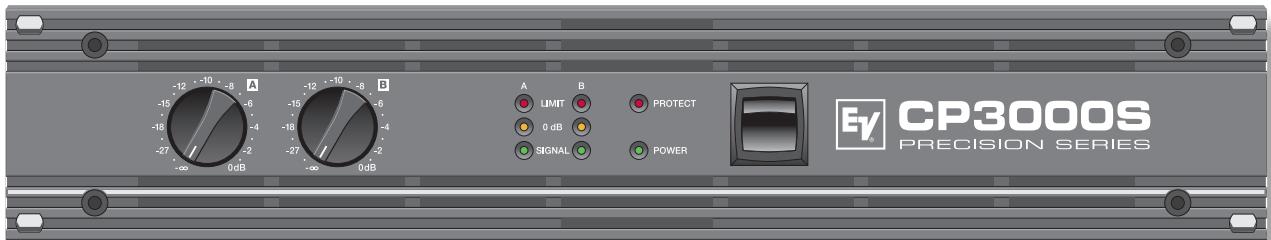

FRONTSEITE Mit dem POWER Schalter auf der Frontblende wird das Gerät eingeschaltet. Eine Softstart- Schaltung vermeidet dabei Einschaltstromspitzen auf der Netzleitung. Dadurch wird verhindert, dass der Leitungsschutzschalter des Stromnetzes beim Einschalten der Endstufe anspricht. Die Lautsprecher werden über die Ausgangsrelais um ca. 3 Sekunden verzögert zugeschaltet, wodurch etwaige Einschaltgeräusche effektiv unterdrückt werden, die ansonsten in den Lautsprechern hörbar wären. Während dieser Verzögerung leuchtet die PROTECT LED und die Lüfter laufen mit maximaler Geschwindigkeit. Dies ist normal und bestätigt die einwandfreie Funktion der Schutzschaltungen. Diese LED leuchtet auf, wenn die Endstufe eingeschaltet ist. Falls die POWER Anzeige nicht leuchtet, ist das Gerät nicht mit dem Stromnetz verbunden, oder die Primärsicherung defekt. Wenn die PROTECT-Anzeige aufleuchtet, hat eine der internen Schutzschaltungen wie Übertemperatur, Kurzschluss, Back-EMF, Hochfrequenz am Ausgang.... angesprochen. Die Endstufen werden in diesem Fall über die Ausgangsrelais von der Last getrennt, und die Signalzufuhr unterbrochen um etwaige Schäden an den Lautsprechern oder der Endstufe selbst zu verhindern. Die Fehlerursache, beispielsweise eine kurzgeschlossene Lautsprecherleitung muss beseitigt werden. Bei Überhitzung muss einige Zeit gewartet werden, bis die Endstufe sich selbständig wieder in den normalen Betriebszustand schaltet. Die SIGNAL-LED beginnt ca. 30dB unter Vollaussteuerung zu leuchten und zeigt an, dass generell ein Signal am Ausgang vorhanden ist. Bei Kurzschluss von Lautsprecherleitungen oder Ansprechen einer Schutzschaltung verlischt diese Anzeige. Die 0dB Anzeige leuchtet auf, wenn die Endstufe an der Aussteuergrenze betrieben wird. Eine höhere Eingangsspannung hat keine Erhöhung der Spitzenaus gangsspannung zur Folge. Die 0dB Anzeige kann auch bei der Einstellung von externen Limitern sehr hilfreich sein. Diese Anzeige leuchtet auf, sobald einer der eingebauten dynamische Audio-Limiter anspricht und die Endstufe über der Aussteuerungsgrenze oder generell im Grenzbereich betrieben wird. Kurzzeitiges Aufleuchten ist dabei unproblematisch, da der interne Limiter Eingangspegel bis zu +21dBu auf einen akustisch unkritischen Klirrfaktor von ca. 1% ausregeln kann. Leuchtet diese LED jedoch dauerhaft, sollte die Lautstärke reduziert werden, um etwaige Überlastungsschäden der angeschlosse nen Lautsprecherboxen zu vermeiden. In dB-skalierte Rastpotis ( 1 dB Schritte ) zur Anpassung der Gesamtverstärkung der Endstufe. Zur Vermeidung von Verzerrungen in vorgeschalteten Mischpulten sollten diese Regler normalerweise zwischen 0dB und -6dB eingestellt werden. Die Beschriftung zeigt unmittelbar die Reglerdämpfung mit der die intern festgelegte Verstärkung verändert wird.

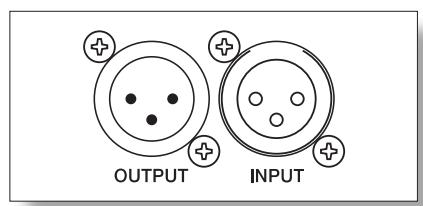

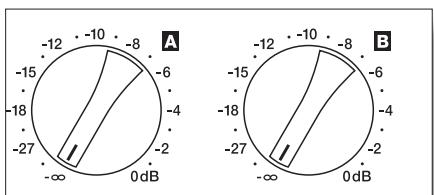

Die Eingänge INPUT A & INPUT B sind elektronisch symmetrisch mit einer Eingangsempfindlichkeit von +5.8dBu (1.51V) für den direkten Betrieb mit Mischpulten, Signalprozessoren usw. ausgelegt. Die XLR-Ausgangsbuchsen OUTPUT A & OUTPUT B sind zum „Durchschleifen“ des Eingangssignals zu weiteren Endstufen vorgesehen. Das Eingangssignal wird dabei direkt auf die Ausgangsbuchsen gelegt, es befinden sich keine Zwischenverstärker oder andere elektronischen Bauteile in diesem Pfad. Die Eingangs- und Ausgangsbuchsen des jeweiligen Kanals sind also direkt elektrisch parallel geschaltet und damit unabhängig von der Stellung des Power-ON-Schalters permanent miteinander verbunden. Einige Mischpulte sind ausgangsseitig unsymmetrisch beschaltet obwohl als Ausgangssteckverbindung XLR Stecker vorgesehen sind. Falls ein Mischpult mit unsymmetrischen Ausgängen verwendet wird, müssen an den Endstufeneingangsbuchsen PIN1 und PIN3 miteinander über eine Brücke verbunden werden, oder der PIN3 am Verbindungskabel muß unbeschaltet bleiben. Wird aus unsymmetrisch beschalteten Geräten über PIN3 (b, -, „kalt“) und PIN2 (a, +, „heiß“) eingespeist, so können eigenartige Brummstörungen und hochfrequente Schwingungen auftreten, die zu Endstufen- und Lautsprecherdefekten führen können. NF-VERBINDUNGSKABEL Als NF-Verbindung wählen Sie am besten symmetrisch ausgelegte Kabel (2 Signaladern + Schirmgeflecht) mit XLR-Stecker. Obwohl alle Endstufeneingänge auch unsymmetrisch beleget werden können, stellt ein symmetrisch ausgeführtes NF-Verbindungskabel die bessere Alternative dar. Die meisten Audiogeräte verfügen über symmetrisch aufgebaute Ausgänge. Der Schirm im Kabel verbindet bei symmetrischer Signalführung alle metallischen Gehäuse und verhindert dadurch lückenlos ein Einkoppeln von externen Störsignalen, im wesentlichen Brummen, auf den Audiosignalpfad. XLR-Steckerbelegung XLR (male) XLR (female) PARALLEL Steht der Wahlschalter in Position PARALLEL sind die Eingangsbuchsen Kanal A und B elektrisch direkt parallel geschaltet. Die Lautstärke für Kanal A oder B kann aber unabhängig voneinander mit den Levelreglern A oder B eingestellt werden. DUAL Steht der Wahlschalter in Stellung DUAL werden Kanal A und B getrennt verstärkt.

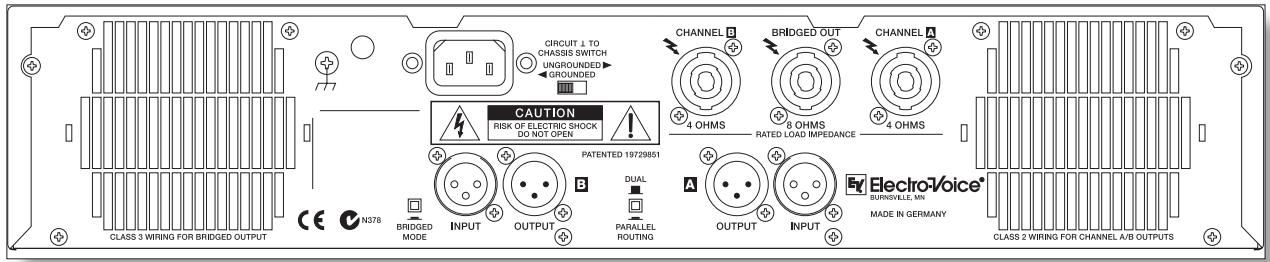

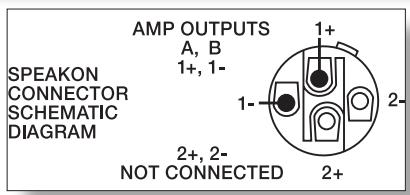

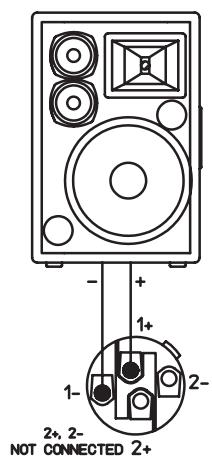

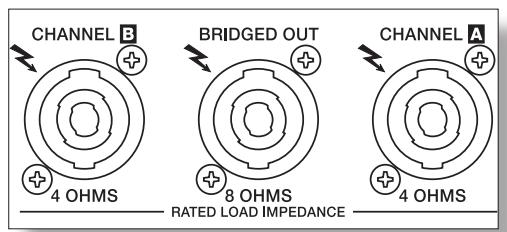

RÜCKSEITE ENDSTUFENAUSGANGSBUCHSEN Für die Endstufenkanäle (Links) und B (Rechts) sind jeweils professionelle SPEAKON Ausgangsbuchsen vorhanden. Diese mechanisch und elektrisch sichere Verbindung wird allen Sicherheitsanforderungen gerecht und erlaubt die Verwendung von Hochleistungslautsprecherkabeln von bis zu 4 x 2,5mm2 Querschnitt. Im Electro-Voice Zubehörprogramm finden Sie Einzelstecker und Kupplungen sowie Hochleistungslautsprecherkabel. Die BRIDGED OUT Buchse für den Brückenbetrieb ist mit einem Kunststoffdeckel geschlossen, um Anschlußfehler zu vermeiden. Entfernen Sie den Deckel nur, wenn Sie die Endstufe tatsächlich im Brückenbetrieb verwenden wollen. Warnung: Das Symbol “ ”, das die Lautsprecheranschlüsse markiert, zeigt an, daß hier Spannungen anliegen, die dem Anwender bei Berührung gesundheitlichen Schaden zufügen können. BRIDGED MODE Ist der Schalter BRIDGED-MODE gedrückt muß in den Kanal A eingespeist werden. Der Input B hat dann keine Funktion.Die Endstufe im Kanal A wird ganz normal angesteuert. Zusätzlich wird das Signal intern invertiert und auf die Endstufe im Kanal B gelegt. Die Endstufen A und B arbeiten dann im Gegentakt mit verdoppelter Ausgangsspannung auf die Ausgangsbuchse BRIDGED-OUT. Die Ausgangsspannung jeder einzelnen Endstufe A+B steht zwar noch an den Ausgangsbuchsen CHANNEL A und CHANNEL B, soll aber wegen der Phasendrehung nicht weiter benutzt werden. Der Betrieb von 2 Ohm Lasten ist im Bridged Mode nicht zulässig. ACHTUNG: Im Bridged-Betrieb können sehr hohe Spannungen am BRIDGED OUT Ausgang produziert werden. Die angeschlossenen Lautsprecher müssen für derart hohe Spannungen ausgelegt sein. Beachten Sie unbedingt die Leistungsangaben im Datenblatt des jeweiligen Lautsprechers und vergleichen Sie diese mit der entsprechenden Ausgangsleistung der Endstufe. GROUND-LIFT SCHALTER NETZEINGANG Mit dem Groundlift-Schalter können Sie Brummschleifen verhindern. Wenn die Endstufe zusammen mit anderen Geräten in einem 19“-Rack betrieben wird, sollte der Schalter in Stellung GROUNDED stehen. Wird die Endstufe mit Geräten mit unterschiedlichem Erdungspotenzial betrieben, sollte der Schalter in Stellung UNGROUNDED stehen Die interne Netzsicherung löst unter normalen Umständen nur bei einem Fehlerfall aus. Die Sicherung darf nur von einer autorisierten Servicestelle gegen eine gleichwertige Sicherung mit gleicher Strom-, Spannungs- und Auslösecharakteristik getauscht werden. Die Endstufe wird mit einem qualitativ hochwertigen Netzkabel ausgeliefert, das über ausreichend hohen Leiterquerschnitt verfügt und den sicherheitstechnischen Anforderungen genügt. Verwenden Sie möglichst nur dieses Kabel zum Anschluß der Endstufe ans Netz. Kabel mit dünneren Querschnitten haben erhöhte Verluste und entsprechend geringere maximale Ausgangsleistung zur Folge.

NETZBETRIEB & WÄRMEENTWICKLUNG

NETZBETRIEB & WÄRMEENTWICKLUNG IN DER ENDSTUFE

Mit Hilfe der folgenden Tabellen können die Anforderungen für Stromversorgung und Zuleitungen bestimmt werden. Die vom Stromnetz aufgenommene Leistung wird in Ausgangsleistung für die Lautsprecher und in Wärme umgewandelt. Die Differenz aus aufgenommener Leistung und abgegebener Leistung nennt man Verlustleistung (Pd). Die durch Verluste entstehende Wärme verbleibt u.U. im Rack und muss durch geeignete Massnahmen abgeleitet werden. Zur Berechnung der Wärmeverhältnisse im Rack/Schrank bzw. zur Dimensionierung eventuell benötigter Abluftmassnahmen kann die nachfolgende Tabelle benutzt werden. Die Spalte Pd zeigt die Verlustleistung bei verschiedenen Betriebszuständen. Die Spalte BTU/hr zeigt die abgegebene Wärmemenge je Stunde. CP3000S idle Max. Output Power @ 8Ω (1) Max. Output Power @ 4Ω (1) Umains [V] Imains [A] Pmains [W] Pout [W] Pd (5) [W] BTU/hr(1)

Max. Output Power @ 2Ω (1) Sinusaussteuerung (1kHz) (4) 10% Netzüberspannung (2) VDE-Rauschen (5) Pd = Verlustleistung (3) 1BTU = 1055.06J = 1055.06Ws (6) Überlastdetektion greift nach 10s Die Stromaufnahmen für andere Netze können mit folgenden Faktoren direkt proportional umgerechnet werden: 100V = 2.3; 120V = 1.9; 220V = 1.05; 240V = 0.96
