Type de produit	Système de sonorisation line array large bande
Marque	QSC AUDIO
Modèle	WL2102
Configuration	Biamplifiée ou triamplifiée
Transducteurs basses fréquences	2 woofers 10" (400 W, 16 ohms, bobine 3")
Transducteurs hautes fréquences	Moteur de compression néodyme 3", sortie 1.4", diaphragme titane
Réponse en fréquence (±3 dB)	55 Hz - 18 kHz (avec traitement DSP)
Réponse en fréquence (-10 dB)	48 Hz - 20 kHz (avec traitement DSP)
Impédance nominale	HF: 16 ohms ; BF biamplifié: 8 ohms ; BF triamplifié: 16 ohms x2
Puissance admissible continue (AES)	HF: 80 W ; BF biamplifié: 600 W ; BF triamplifié: 400 W x2
Puissance maximale recommandée	HF: 300 W ; BF biamplifié: 1400 W ; BF triamplifié: 700 W x2
Sensibilité (1 W à 1 m)	HF: 107,5 dB ; BF: 98 dB
Pression sonore max. (crête à 1 m)	HF: 133 dB ; BF: 133 dB
Couverture horizontale	140°
Couverture verticale	Fonction du nombre d'éléments
Matériau de l'enceinte	WL2102: Composite alvéolé ; WL2102-w: Contreplaqué bouleau
Poids net	WL2102: 31,8 kg ; WL2102-w: 37,7 kg
Dimensions (H x L x P)	27,3 cm x 69,85 cm x 51,43 cm
Connecteurs	2 Speakon NL8 Neutrik en parallèle
Système d'accrochage	Intégré, réglable verticalement de 0° à 10° par pas de 1°
Accessoires de suspension	Châssis AF2102 (jusqu'à 12 enceintes) et AF2102-s (jusqu'à 6 enceintes)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; éviter les solvants
Sécurité	Respecter les charges de suspension ; utiliser un facteur de sécurité ≥ 10:1
Pièces détachées et réparabilité	Contacter QSC ou un distributeur agréé
Informations générales	Système line array professionnel ; utilisation en salle de concert, théâtre, lieu de culte

FOIRE AUX QUESTIONS - WL2102 QSC AUDIO

Comment configurer la WL2102 en mode biamplifié ou triamplifié ?

En mode biamplifié, utilisez un filtre passif pour les basses fréquences et alimentez la section BF avec un canal ampli. En mode triamplifié, chaque transducteur BF et HF est alimenté indépendamment via un processeur DSP. Le brochage des connecteurs NL8 est indiqué dans la notice.

Quelle est la couverture horizontale de la WL2102 ?

La couverture horizontale est de 140°, obtenue grâce au guide d'onde à fente de diffraction breveté, ce qui permet une dispersion très large et uniforme.

Quel est le poids des versions composite et bois ?

La version WL2102 (composite alvéolé) pèse 31,8 kg net. La version WL2102-w (contreplaqué bouleau) pèse 37,7 kg net.

Comment suspendre un line array de WL2102 ?

Utilisez le système d'accrochage intégré à 3 points. Les angles verticaux se règlent de 0° à 10° par pas de 1°. Avec le châssis AF2102, vous pouvez suspendre jusqu'à 12 enceintes en respectant un facteur de charge de 10:1.

Quels amplificateurs recommander pour la WL2102 ?

En mode biamplifié, un ampli 2 ohms peut alimenter 4 enceintes. En triamplifié, un ampli 2 canaux peut alimenter 8 sections BF et MF. La puissance recommandée est de 1400 W pour les BF en biamp et 700 W x2 en triamp.

Comment nettoyer et entretenir l'enceinte WL2102 ?

Nettoyez la grille et le boîtier avec un chiffon doux et sec. N'utilisez pas de solvants. Vérifiez régulièrement les points d'accrochage et les connecteurs.

Quels câbles et connecteurs utiliser ?

Utilisez des câbles avec connecteurs Speakon NL8 Neutrik. Le brochage est spécifique selon le mode (biamp ou triamp) : reportez-vous à la notice pour les affectations des broches 1+ à 4+.

Puis-je mélanger des enceintes WL2102 composite et bois dans un même line array ?

Oui, la conception mécanique permet de mélanger les deux versions. Assurez-vous de respecter les mêmes réglages d'angle et de charge.

Quelle est la puissance maximale admissible par la WL2102 ?

La puissance continue AES est de 600 W pour les BF en biamp et 400 W x2 en triamp. La puissance maximale recommandée est de 1400 W (biamp BF). Ne pas dépasser ces valeurs.

Où télécharger la notice complète de la WL2102 ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction par email.

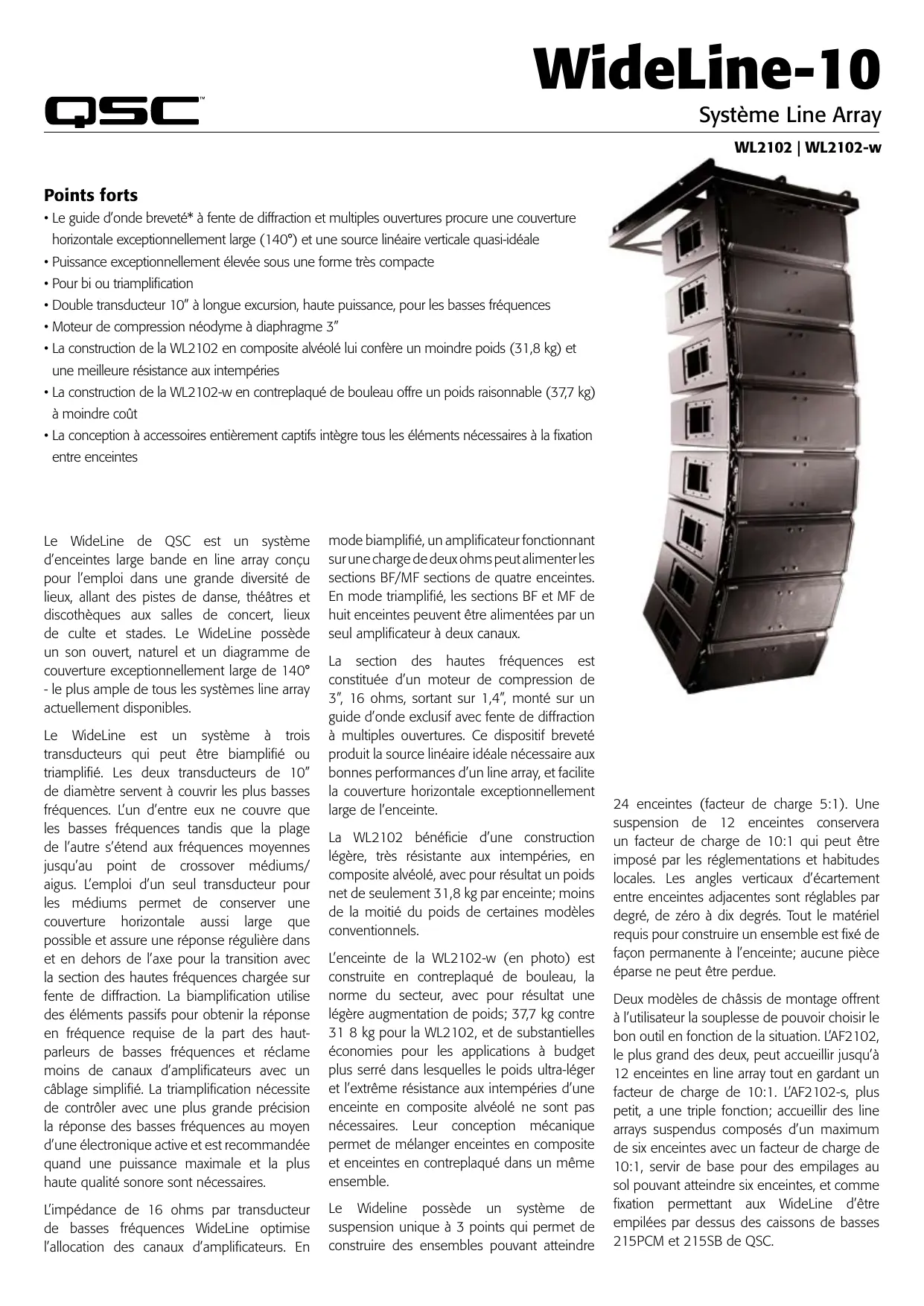

MODE D'EMPLOI WL2102 QSC AUDIO

• Le guide d'onde breveté* à fente de diffraction et multiples ouvertures procure une couverture horizontale exceptionnellement large (140°) et une source linéaire verticale quasi-ideale
• Puissance exceptionnellement élevée sous une forme très compacte
• Pour bi ou triamplification
• Double transducteur 10'' à longue excursion, haute puissance, pour les basses fréquences
• Moteur de compression néodyme à diaphragme 3"
• La construction de la WL2102 en composite alvéolé lui confère un moindre poids (31,8 kg) et une meilleure résistance aux intempéries
• La construction de la WL2102-w en contreplaqué de bouleau offre un poids raisonnable (37,7 kg) à moins haut
• La conception à accessoires entièrement captifs intègre tous les éléments nécessaires à la fixation entre enceintes

Le WideLine de QSC est un système d'enceintes large bande en line array conçu pour l'emploi dans une grande diversité de lieux, allant des pistes de danse, théâtres et discothèques aux salles de concert, lieux de culte et stades. Le WideLine possède un son ouvert, naturel et un diagramme de couverture exceptionnelle large de - le plus ample de tous les systèmes line array actuellement disponibles.

Le WideLine est un système à trois transducteurs qui peut être biamplifié ou triamplifié. Les deux transducteurs de 10^ de diamètre seront à couvrir les plus basses fréquences. L'un d'entre eux ne couvre que les basses fréquences tandis que la plage de l'autre s'étend aux fréquences moyennes jusqu'au point de crossover mediums/aigus. L'emploi d'un seul transducteur pour les mediums permet de conserver une couverture horizontale aussi large que possible et assure une réponse régulière dans et en dehors de l'axe pour la transition avec la section des haute fréquences chargée sur fente de diffraction. La biamplification utilise des éléments passifs pour obtenir la réponse en fréquence requise de la part des haut-parleurs de basses fréquences et réclame moins de canaux d'amplificateurs avec un câblage simplifié. La triamplification nécessite de contrôler avec une plus grande précision la réponse des basses fréquences au moyen d'électronique active et est recommandée quand une puissance maximale et la plus haute qualité sonore sont nécessaires.

L'impédance de 16 ohms par transducteur de basses fréquences WideLine optimise l'allocation des canaux d'amplificateurs. En

mode biamplié, un amplificateur fonctionnant sur une charge de deux ohms peut alimenter les sections BF/MF de quatre enceintes. En mode triamplié, les sections BF et MF de huit enceintes peuvent être alimentées par un seul amplificateur à deux canaux.

La section des haute fréquences est constituée d'un moteur de compression de 3^, 16 ohms, sortant sur 1,4^, monté sur un guide d'onde exclusif avec fente de diffraction à multiples ouvertures. Ce dispositif breveté produit la source linéaire idéale nécessaire aux bonnes performances d'un line array, et facilite la couverture horizontale exceptionnellement large de l'enceinte.

La WL2102 bénéficia d'une construction légère, très résistante aux intempéries, en composite alvéolé, avec pour résultat un poids net de seulement 31,8 kg par enceinte; moins de la moitié du poids de certaines modèles conventionnels.

L'enceinte de la WL2102-w (en photo) est construite en contreplaqué de bouleau, la norme du secteur, avec pour résultat une légère augmentation de poids; 37,7 kg contre 31 8 kg pour la WL2102, et de substantielles économies pour les applications à budget plus serré dans lesquelles le poids ultra- léger et l'extrème résistance aux intempérières d'une enceinte en composite alveolé ne sont pas nécessaires. Leur conception mécanique permet de mélanger enceintes en composite et enceintes en contreplaqué dans un même ensemble.

Le Wideline possède un système de suspension unique à 3 points qui permet de construire des ensembles pouvant atteindre

24 enceintes (facteur de charge 5:1). Une suspension de 12 enceintes conservera un facteur de charge de 10:1 qui peut être imposé par les réglementations et habitudes locales. Les angles verticaux d'écartement entre enceintes adjacentes sont régibles par degré, de zéro à dix degrés. Tout le matériel requis pour construire un ensemble est fixé de façon permanente à l'enceinte; aucune pièce éparse ne peut être perdue.

Deux modèles de châssis de montage offrent à l'utilisateur la souplesse de pouvoir choisir le bon outil en fonction de la situation. L'AF2102, le plus grand des deux, peut accueillir jusqu'à 12 enceintes en line array tout en gardant un facteur de charge de 10:1. L'AF2102-s, plus petit, a une triple fonction; accueillir des line arrays suspendus composés d'un maximum de six enceintes avec un facteur de charge de 10:1, servir de base pour des empilages au sol pouvant atteindre six enceintes, et comme fixation permettant aux WideLine d'être empilées par dessus des caissons de basses 215PCM et 215SB de QSC.

Front

Top

Side

CHARACTERISTIQUES	WL2102 (Compositile)		WL2102-w (Bois)
Configuration	Mode biamplifié ou triamplifié
Transducteurs
Hautes fréquences	Sortie 1,4", diaphragme titan 3", pièce polaire néodyme
Basses fréquences	2 woofers 10", 400 W, 16 ohms, bobine acoustique 3", pièce polaire céramique
Réponse en fréquence (±3 dB)	55 Hz - 18 kHz (avec traitement recommandé par DSP)
Réponse en fréquence (-10 dB)	48 Hz - 20 kHz (avec traitement recommandé par DSP)
Impédance nominale	HF: 16 ohmsBF mode biamplifié: 8 ohmsBF mode triamplifié: 16 ohms (x 2)
Puisance admissible en continu	HF: 80 W (2 heures, méthode AES1984-2, 1 - 10 kHz)BF mode biamplifié: 600 W (2 heures, méthode AES1984-2, 80 - 800 Hz)BF mode triamplifié: 400 W (x2) (2 heures, méthode AES1984-2, 80 - 800 Hz)
Puisance max. recommendsée	HF: 300 WBF mode biamplifié: 1400 WBF mode triamplifié: 700 W (x 2)
Sensibilité (1 W à 1 m)	HF: 107,5 dB (une seule enceinte mesurée en espace libre)BF: 98 dB (une seule enceinte mesurée en espace libre. Haut-parleurs BF branchés en paralleôle)
Pression sonore max. (SPL à 1 m)En continu:En crête:	HF: 127 dB / BF: 127 dBHF: 133 dB / BF: 133 dB
Couverture nominale	Horizontale: 140°Vertical: fonction du nombre d'éléments utilisés
Enceinte
Type d'enceinte	Trapézoidale, à évvent
Matériau	Composite alvélé		Contreplaqué bouleau de la Baltique
Finition	Revêtement texturé noir ou blanc		Revêtement texturé noir
Grille	Acier embouti perforé à revêtement poudré
Connecteurs	2 Speakon® NL8 Neutrik en paralleôle
Brochages	Broches1+/1-2+/2-3+/3-4+/4-	Biamp.BFNCNCHF	Triamp.MFBFNCHF
Points d'accrochage	Système d'accrochage régliable intégré, écartement vertical régliable par pas de 1° de 2° à 10° ainsi qu'à 0°
Poids	31,8 kg net35,5 kg brut		37,7 kg net41,4 kg brut
Dimensions (H x L x P)	27,3 cm x 69,85 cm x 51,43 cm

Caractéristiques sujettes à modification sans préavis.
