| Type de produit | Système de sonorisation line array |
| Marque | QSC AUDIO |
| Modèle | WIDELINE-8 (module WL3082 + caisson WL212-sw) |
| Configuration | Line array 3 voies triamplifié (WL3082) + caisson de basses double 12" passe-bande 4e ordre (WL212-sw) |
| Nombre de voies (WL3082) | 3 (HF, MF, BF) |
| Dimensions (WL3082) | 229 x 508 x 406 mm |
| Poids net (WL3082) | 17,2 kg |
| Dimensions (WL212-sw) | 381 x 508 x 737 mm |
| Poids net (WL212-sw) | 49,4 kg |
| Réponse en fréquence (WL3082) | 62 Hz - 20 kHz (-10 dB) |
| Bande passante (WL212-sw) | 32 Hz - 107 Hz (-10 dB) |
| Pression acoustique max crête | 135 dB SPL (WL212-sw) ; 133 dB SPL (HF WL3082) |
| Couverture horizontale | 140° (WL3082) |
| Impédance nominale (WL3082) | HF : 16 Ω, MF : 16 Ω, BF : 16 Ω |
| Impédance nominale (WL212-sw) | 4 Ω |
| Puissance admissible (WL3082) | HF : 85 W, MF : 250 W, BF : 250 W |
| Puissance admissible (WL212-sw) | 1100 W |
| Matériau de l'enceinte | Contreplaqué de bouleau de 15 mm |
| Finition | Noire ou blanche, peinture possible |
| Connecteurs | 2 x NL8 en parallèle (WL3082 et WL212-sw) |
| Alimentation | Aucune (enceintes passives, nécessite amplification externe) |
| Système de suspension | Intégré, réglable par pas de 1° de 0° à 10°, supporte jusqu'à 12 unités (facteur de charge 10:1) |
| Accessoires disponibles | Grilles AF3082-L/AF3082-S, barre d'extension EB3082, barre de traction PB3082, chariots CP3082/CP212 |
| Processeur recommandé | QSC SC28 avec Intrinsic Correction™ |
| Nettoyage et entretien | Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants. |
| Sécurité | Utiliser uniquement avec des câbles et supports adaptés. Respecter les limites de charge suspendue (10:1). Vérifier les points d'accrochage avant utilisation. |
FOIRE AUX QUESTIONS - WIDELINE-8 QSC AUDIO
Questions des utilisateurs sur WIDELINE-8 QSC AUDIO
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Système de sonorisation au format PDF gratuitement ! Retrouvez votre notice WIDELINE-8 - QSC AUDIO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil WIDELINE-8 de la marque QSC AUDIO.

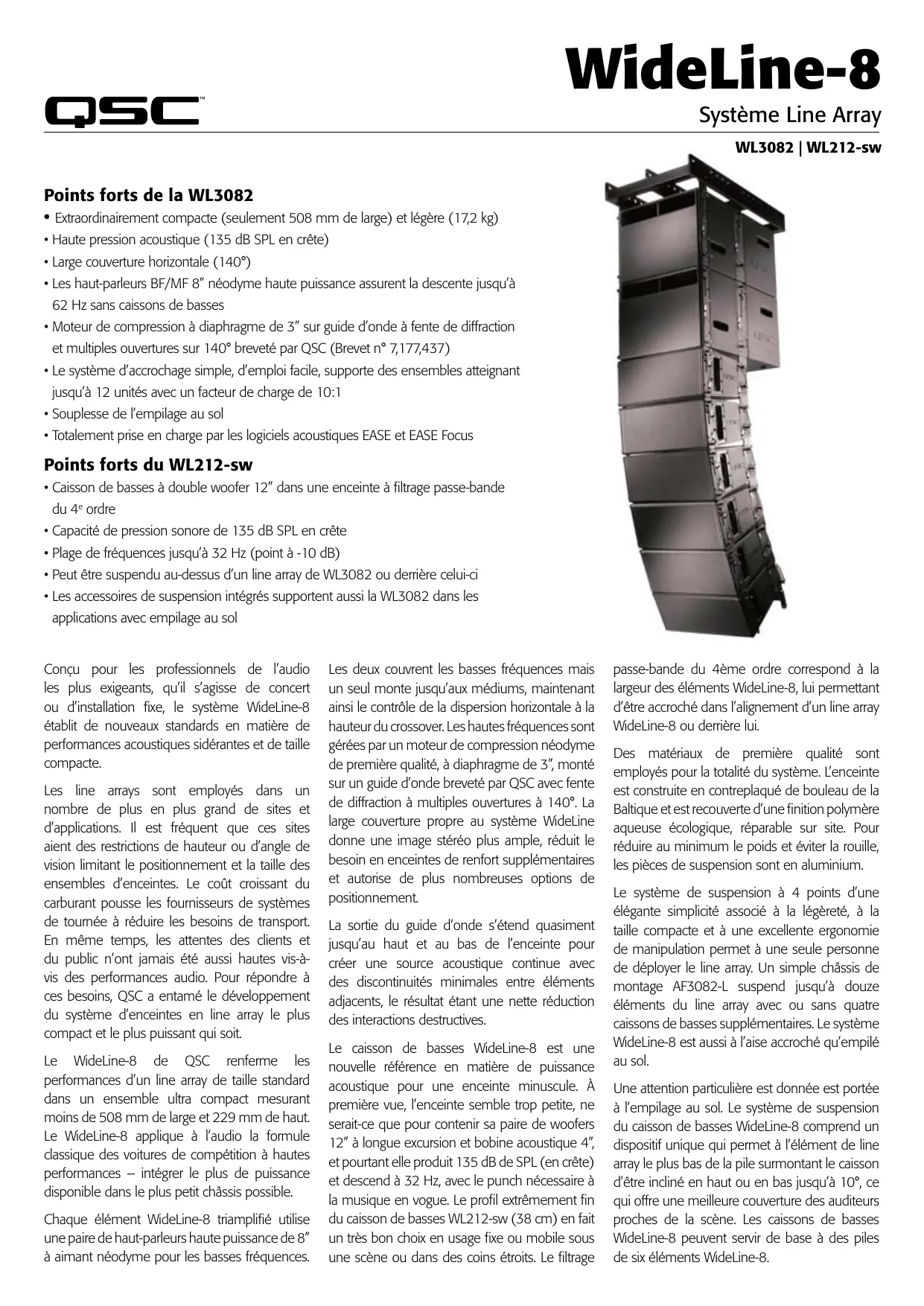

MODE D'EMPLOI WIDELINE-8 QSC AUDIO
Extraordinairement compacte (seulement 508 mm de large) et légère (17,2 kg) - Haute pression acoustique (135 dB SPL en crête) - Large couverture horizontale (140°) - Les haut-parleurs BF/MF 8" néodyme haute puissance assurent la descente jusqu'à 62 Hz sans caissons de basses - Moteur de compression à diaphragme de 3" sur guide d'onde à fente de diffraction et multiples ouvertures breveté par QSC (Brevet n° 7,177,437) - Le système d'accrochage simple, d'emploi facile, supporte des ensembles atteignant jusqu'à 12 unités avec un facteur de charge de 10:1 - Souplesse de l'empilage au sol - Totalement prise en charge par les logiciels acoustiques EASE et EASE Focus.
Points forts du WL212-sw
- Caisson de basses à double woofer 12'' dans une enceinte à filtrage passe-bande du 4ᵉ ordre
- Capacité de pression sonore de 135 dB SPL en crête.
- Plage de fréquences jusqu'à 32 Hz (point à -10 dB).
- Peut être suspendu au-dessus d'un line array de WL3082 ou derrière celui-ci.
- Les accessoires de suspension intégrés supportent aussi la WL3082 dans les applications avec empilage au sol.
Conçu pour les professionnels de l'audio les plus exigeants, qu'il s'agisse de concert ou d'installation fixe, le système WideLine-8 établit de nouveaux standards en matière de performances acoustiques et de taille compacte.
Les line arrays sont employés dans un nombre de plus en plus grand de sites et d'applications. Il est fréquent que ces sites aient des restrictions de hauteur ou d'angle de vision limitant le positionnement et la taille des ensembles d'enceintes. Le coût croissant du carburant pousse les fournisseurs de systèmes de tournée à réduire les besoins de transport. En même temps, les attentes des clients et du public n'ont jamais été aussi hautes vis-à-vis des performances audio. Pour répondre à ces besoins, QSC a entamé le développement du système d'enceintes en line array le plus compact et le plus puissant qui soit.
Le WideLine-8 de QSC renferme les performances d'un line array de taille standard dans un ensemble ultra compact mesurant moins de 508 mm de large et 229 mm de haut. Le WideLine-8 applique à l'audio la formule classique des voitures de compétition à hautes performances – intégrer le plus de puissance disponible dans le plus petit châssis possible.
Chaque élément WideLine-8 triamplifié utilise une paire de haut-parleurs haute puissance de 8" à aimant néodyme pour les basses fréquences.
Les deux couvrent les basses fréquences mais un seul monte jusqu'aux mediums, maintenant ainsi le contrôle de la dispersion horizontale à la hauteur du crossover. Les hautes fréquences sont gérées par un moteur de compression néodyme de première qualité, à diaphragme de 3", monté sur un guide d'onde breveté par QSC avec fente de diffraction à multiples ouvertures. La large couverture propre au système WideLine donne une image stéréo plus ample, réduit le besoin en enceintes de renfort supplémentaires et autorise de plus nombreuses options de positionnement.
La sortie du guide d'onde s'étend quasiment jusqu'au haut et au bas de l'enceinte pour créer une source acoustique continue avec des discontinuités minimales entre éléments adjacents, le résultat étant une nette réduction des interactions destructives.
Le caisson de basses WideLine-8 est une nouvelle référence en matière de puissance acoustique pour une enceinte minuscule. À première vue, l'enceinte semble trop petite, ne serait-ce que pour contenir sa paire de woofers 12'' à longue excursion et bobine acoustique 4'', et pourtant elle produit 135 dB de SPL (en crête) et descend à 32 Hz, avec le punch nécessaire à la musique en vogue. Le profil extrêmement fin du caisson de basses WL212-sw (38 cm) en fait un très bon choix en usage fixe ou mobile sous une scène ou dans des coins étroits. Le filtrage
Le filtrage passif de 4ème ordre correspond à la largeur des éléments WideLine-8, lui permettant d'être accroché dans l'alignement d'un line array WideLine-8 ou derrière lui.
Des matériaux de première qualité sont employés pour la totalité du système. L'enceinte est construite en contreplaqué de bouleau de la Baltique et est recouverte d'une finition polymère aqueuse écologique, réparable sur site. Pour réduire au minimum le poids et éviter la rouille, les pièces de suspension sont en aluminium.

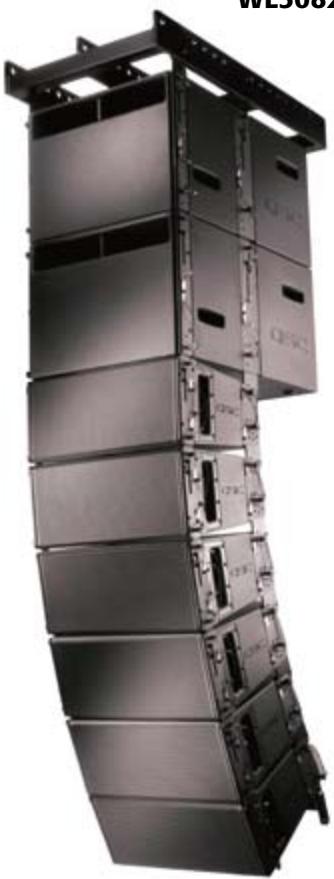

à 4 points d'une élégante simplicité, associé à la légèreté, à la taille compacte et à une excellente ergonomie de manipulation, permet à une seule personne de déployer le line array. Un simple châssis de montage AF3082-L suspend jusqu'à douze éléments du line array avec ou sans quatre caissons de basses supplémentaires. Le système WideLine-8 est aussi à l'aise accroché qu'empilé au sol.
Une attention particulière est portée à l'empilage au sol. du caisson de basses WideLine-8 comprend un dispositif unique qui permet à l'élément de line array le plus bas de la pile, surmontant le caisson, d'être incliné vers le haut ou vers le bas, ce qui offre une meilleure couverture des auditeurs proches de la scène. Les caissons de basses WideLine-8 peuvent servir de base à des piles de six éléments WideLine-8.
Ensembles flexibles
Les line arrays peuvent être constitués uniquement de modules WL3082, complétés par des en haut du line array. Sinon, en utilisant la barre d'extension EB3082, les caissons de basses peuvent être accrochés derrière le line array principal.
Des ensembles de douze modules WL3082, avec quatre suspendus à l'arrière, peuvent être supportés par la combinaison de 2 petites grilles d'accrochage AF3082-S et d'une barre d'extension EB3082 (Figure A). Douze modules WL3082 peuvent être suspendus à l'aide d'une AF3082-S (Figure B) tandis que la grande
La grille d'accrochage AF3082-L peut servir à réunir des ensembles atteignant 12 modules WL3082 seuls ou suspendus sous 4 (Figure C). Le châssis d'adaptation AF8-10 (non représenté) permet à l'utilisateur d'ajouter des line arrays WL3082 WideLine-8 sous des line arrays WL2012 WideLine-10. La barre de traction arrière PB3082 (non représentée) permet d'obtenir un angle supplémentaire vers le bas pour des ensembles accrochés ou peut servir de barre de suspension pour des ensembles jusqu'à huit modules WL3082.
figure A
figure B

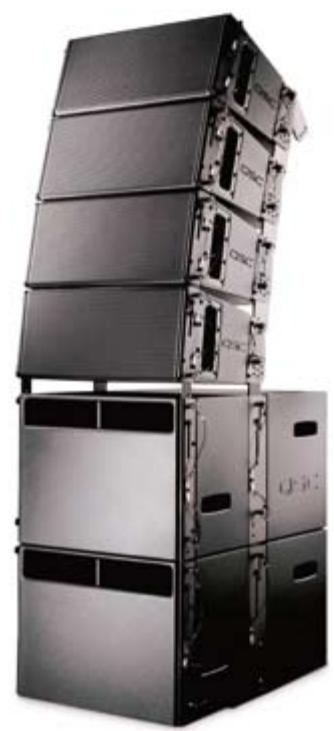

Empilage au sol optimisé

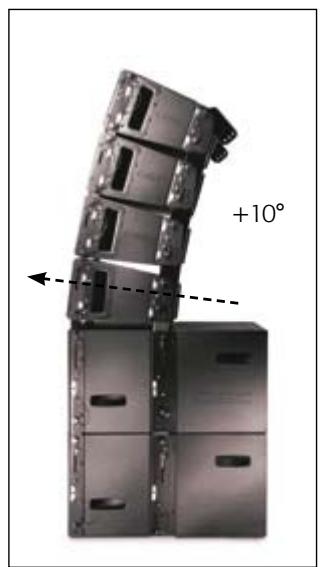

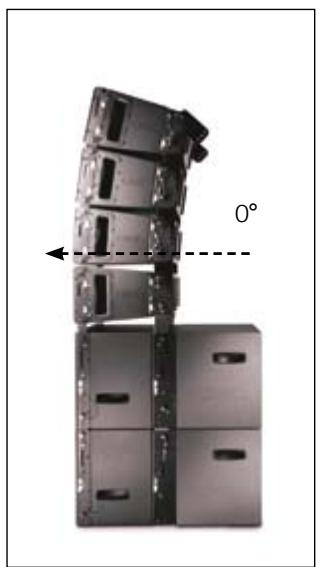

Le système d'accrochage WideLine-8 se double d'un système optimisé d'empilage au sol. En utilisant le caisson de basses WL212-sw comme base, des éléments de line array WL3082 peuvent être pointés vers le bas avec un angle maximum de 10 degrés pour couvrir les zones de public proches de la scène, ainsi que vers le haut, là aussi sur 10 degrés, pour mieux couvrir les zones assises des balcons distants.
| CHARACTERISTIQUES | WL3082 | WL212-sw |
| Configuration | Line array 3 voies, triamplié, à double 8" | Caisson de basses à double 12", filtrage passé-bande du 4ème ordre |
| Transducteurs | ||
| Hautes fréquences | Mateur de compression à sortie de 1,4", diaphragme titane 3", aimant néodymeDouble woofer 8", bobine acoustique 2,5" | - |
| Basses fréquences | Double woofer 12" à bobine acoustique 4", pièce polaire céramique | |
| Réponse en fréquence(±3 dB) | 68 Hz - 18 kHz | 40 Hz - 100 Hz |
| Bande passante (-10 dB) | 62 Hz - 20 kHz | 32 Hz - 107 Hz |
| Impédance nominale | HF : 16 ohmsMF : 16 ohmsBF : 16 ohms | Caisson : 4 ohms |
| Puisance admissible en continu1 | HF : 85 WMF : 250 WBF : 250 W | BF : 1100 W |
| Pression sonore max., en continu / en crête(dB SPL à 1 m) | HF : 127 dB SPL / 133 dB SPLMF : 122 dB SPL / 128 dB SPLBF : 122 dB SPL / 128 dB SPL | BF : 129 dB SPL / 135 dB SPL |
| Couverture nominale | H : 140°V : fonction du nombre d' éléments utilisés | - |
| Type d'enceinte | Trapézoidale, à évent | Passé-bande à filtrage du 4ème ordre |
| Matériau de l'enceinte | Contreplaqué de bouleau de 15 mm | Contreplaqué de bouleau de 15 mm |
| Finition | Disponible en noir (WL3082) ou en blanc (WL3082-WH), peut être peinte | Disponible en noir (WL212-sw) ou en blanc (WL212-sw-WH), peut être peint |
| Grille | Acier perforé de 1,3 mm, double d'un tissu noir/blanc | - |
| Connecteurs | 2 x NL8 en parallele | 2 x NL8 en parallele |
| Brochage | 1+/1- NC2+/2- BF3+/3- MF4+/4- HF | 1+/1- Caisson2+/2- NC3+/3- NC4+/4- NC |
| Points d'accrochage | Système d'accrochage régliable intégré à platine latérale, écartement vertical régliable par pas de 1° de 0° à 10° | Intégrés, non régibles |
| Poids (net) | 17 kg | 49,4 kg |
| Poids (brut) | 20,7 kg | 56,7 kg |
| Dimensions (H x L x P) | 229 mm x 508 mm x 406 mm | 381 mm x 508 mm x 737 mm |
| Accessoires disponibles | AF3082-SAF3082-LEB3082CP3082PB3082AF8-10 | AF3082-LCP212AF3082-S |
Traitement de signal WideLine-8
La WL3082 est conçue pour la triamplification. Lui ajouter des caissons de basses WL212-sw crée un système actif 4 voies.
Pour les applications dans lesquelles la qualité audio est déterminante mais où la simplicité de fonctionnement et le coût sont aussi essentiels, le processeur SC28 de QSC fournit des harmonisations programmées en usine mais aussi des paramètres d'égalisation, de retard, de décalage et de niveau de sortie réglables par l'utilisateur.
Les ingénieurs système de QSC ont exploité la puissance des filtres RIF (à Réponse Impulsionnelle Finie) du SC28 pour mettre en œuvre la fonction Intrinsic Correction™ de l'enceinte. Intrinsic Correction™ (« correction intrinsèque ») apporte les meilleures performances possibles dans les domaines acoustiques de l'amplitude, de la fréquence et de la phase. Intrinsic Correction™ peut compenser tous les phénomènes de causalité comme les effets de l'impédance acoustique du guide d'onde et la résonance du cône du haut-parleur. Le résultat est un système d'enceintes ayant une excellente réponse en fréquence et un son extrêmement naturel, sans coloration sur toute sa bande de fréquences et sa zone de couverture. Un ensemble d'enceintes avec des réglages Intrinsic Correction™ sera aussi très sensible à l'emploi d'une correction pour compenser la configuration de l'ensemble, les conditions acoustiques ou les préférences de l'utilisateur. Pour les utilisateurs ayant besoin d'un DSP programmable sophistiqué, des harmonisations sont disponibles pour les processeurs BASISTM QSC.
WL3082 Front
Side
Bottom
Top
Back
WL212-sw
Bottom Front
Top
Side Back
AF3082-L
Grande grille d'accrochage, acceptant jusqu'à douze éléments WideLine-8 et quatre caissons de basses WideLine-8 avec un facteur de charge de 10:1.
AF8-10
Châssis d'adaptation pour la suspension d'une WL3082 sous une WL2012.
EB3082
Bande d'extension, nécessaire pour les systèmes dont les caissons de basses sont suspendus à l'arrière de l'ensemble principal.
PB3082
Barre de traction arrêtée
AF3082-S
Petite grille d'accrochage, acceptant jusqu'à douze éléments WideLine-8 avec un facteur de charge de 10:1.
CP3082
Chariot de transport à roulettes pour quatre éléments de line array WL3082, avec couverture rembourrée.
CP212
Chariot de transport à roulettes pour trois caissons de basses WL212-SW, avec couverture rembourrée.
