SURROUND LOUDSPEAKERS - Enceintes surround KLIPSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte surround (ambiophonique)
Marque	Klipsch
Modèle	SURROUND LOUDSPEAKERS (série Reference)
Technologie des haut-parleurs	Pavillon Tractrix pour haute sensibilité, faible distorsion et large dispersion
Sensibilité	92 dB (estimation)
Impédance	8 ohms (estimation)
Puissance admissible	100 W RMS / 400 W crête (estimation)
Dimensions (H x L x P)	30,5 x 20,3 x 25,4 cm (estimation)
Poids	5 kg (estimation)
Alimentation	Passive (nécessite amplificateur ou récepteur externe)
Fonctions principales	Montage mural ou au plafond (encoche trou de serrure et douille taraudée) ; câblage interne Bandwidth Balanced™ Monster® ; connecteurs acceptant fil nu, broches, cosses à fourche
Placement recommandé	Sur murs latéraux, à hauteur supérieure à l'oreille (150-210 cm), entre la position d'écoute et 20 degrés derrière
Réglage des graves (crossover)	Réglable sur Small ou Large dans le récepteur/processeur
Entretien et nettoyage	Dépoussiérage avec chiffon sec ; grilles nettoyables avec brosse d'aspirateur ; ne pas utiliser de produits abrasifs ou solvants
Sécurité	Ne pas exposer à l'eau, à l'humidité ou à des sources de chaleur ; débrancher en cas d'orage ; aucun service utilisateur (pièces non remplaçables)
Pièces détachées et réparabilité	Aucune pièce remplaçable par l'utilisateur ; toute réparation doit être confiée à un professionnel agréé
Informations générales	Garantie 5 ans (États-Unis/Canada) sur les haut-parleurs, 2 ans sur les composants électroniques (le cas échéant) ; garantie hors US/Canada selon le distributeur

FOIRE AUX QUESTIONS - SURROUND LOUDSPEAKERS KLIPSCH

Où placer les enceintes surround Klipsch dans un système 5.1 ?

Le meilleur emplacement est sur les murs latéraux, entre le niveau de la position d'écoute et environ 20 degrés derrière, à une hauteur de 150 à 210 cm (au-dessus de l'oreille). La technologie à large dispersion offre une grande souplesse.

Comment monter les enceintes au mur ?

Utilisez les encoches en trou de serrure à l'arrière : vissez une vis à tête adaptée dans le mur (de préférence dans un poteau) et accrochez l'enceinte. Pour un montage avec équerres, utilisez la douille taraudée prévue.

Quel type de câble utiliser pour le raccordement ?

Utilisez un câble de cuivre multibrin d'au moins 2 mm² (calibre 16). Pour de longues distances, optez pour un diamètre plus grand. Klipsch recommande des câbles de type Monster Cable ou équivalent.

Comment connecter les câbles aux bornes ?

Dénudez les extrémités sur 6 mm, torsadez les brins, insérez-les dans les trous des bornes et serrez les écrous à la main. Assurez-vous qu'aucun brin ne touche une borne opposée ou l'autre conducteur.

Pourquoi la polarité est-elle importante ?

Le respect de la polarité (phase) est essentiel pour une bonne reproduction des graves et une image acoustique correcte. Reliez toujours la borne positive (+) de l'ampli à la borne positive de l'enceinte, et la négative (-) à la négative.

Faut-il régler les enceintes sur Large ou Small dans le récepteur ?

Vous pouvez les régler sur Large si vous voulez leur envoyer toutes les fréquences. Mais si vous avez un caisson de graves, le réglage Small est préférable pour rediriger les extrêmes graves vers le caisson, surtout pour les modèles à haut-parleur de moins de 16,5 cm.

Comment nettoyer les enceintes ?

Dépoussiérez-les avec un chiffon sec. Pour les grilles, utilisez une brosse d'aspirateur. N'utilisez jamais de produits abrasifs, solvants ou détergents puissants.

Quelles sont les précautions de sécurité à respecter ?

Ne pas utiliser près de l'eau, ne pas obstruer les ouïes de ventilation, ne pas exposer à des sources de chaleur, protéger le cordon d'alimentation (si applicable), et débrancher en cas d'orage. En cas de dommage, confiez la réparation à un professionnel.

Les enceintes contiennent-elles des pièces remplaçables par l'utilisateur ?

Non. L'appareil ne contient aucune pièce réparable par l'utilisateur. Toute intervention doit être effectuée par un réparateur agréé.

Quelle est la garantie des enceintes Klipsch ?

Aux États-Unis et au Canada, les haut-parleurs sont garantis 5 ans et les composants électroniques 2 ans à compter de la date d'achat. Pour les autres pays, la garantie est assurée par le distributeur local.

MODE D'EMPLOI SURROUND LOUDSPEAKERS KLIPSCH

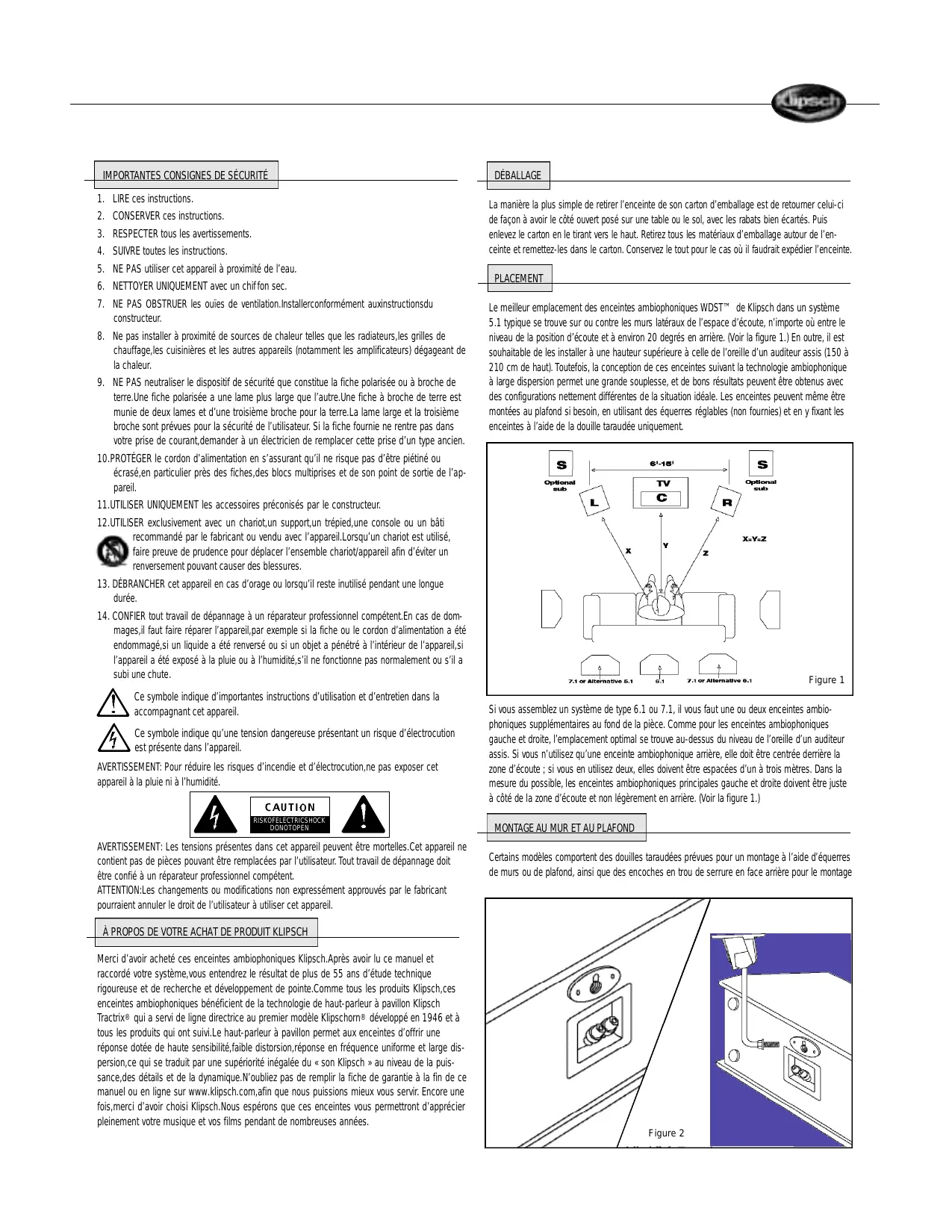

1. LIRE ces instructions.
2. CONSERVER ces instructions.
3. RESPECTER tous les avertissements.
4. Suivre toutes les instructions.
5. NE PAS utiliser cet appareil à proximité de l'eau.
6. NETTOYER UNIQUEMENT avec un chiffon sec.
7. NE PAS OBSTRUER les ouïes de ventilation. Installer conformément aux instructions du constructeur.
8. Ne pas installer à proximité de sources de chaleur telles que les radiateurs, les grilles de chauffage, les cuisinières et les autres appareils (notamment les amplificateurs) dégageant de la chaleur.
9. NE PAS neutraliser le dispositif de sécurité que constitue la fiche polarisée ou à broche de terre. Une fiche polarisée a une lame plus large que l'autre. Une fiche à broche de terre est munie de deux lames et d'une troisième broche pour la terre. La lame large et la troisième broche sont prévues pour la sécurité de l'utilisateur. Si la fiche fournie ne rentre pas dans votre prise de courant, demander à un electricien de remplacer cette prise d'un type ancien. 10. PROTEGER le cordon d'alimentation en s'assurant qu'il ne risque pas d'être piétiné ou écrabouillé, en particulier près des fiches, des blocs multiprises et de son point de sortie de l'appareil. 11. UTILISER UNIQUEMENT les accessoires préconisés par le constructeur.
10. UTILISER exclusivement avec un chariot, un support, un trépied, une console ou un bati recommandé par le fabricant ou vendu avec l'appareil. Lorsqu'un chariot est utilisé, faire preuve de prudence pour déplacer l'ensemble chariot/appareil afin d'éviter un renversement pouvant causer des blessures.
11. DEBRANCHER cet apparéil en cas d'orage ou lorsqu'il reste inutilisé pendant une longue durée.
12. CONFIER tout travail de dépannage à un réparateur professionnel compétent. En cas de dommages, il faut faire réparer l'appareil, par exemple si la fiche ou le cordon d'alimentation a été endommagé, si un liquide a été renversé ou si un objet a pénétré à l'intérieur de l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou s'il a subi une chute.

Ce symbole indique d'importantes instructions d'utilisation et d'entretien dans la notice accompagnant cet appareil.

Ce symbole indique qu'une tension dangereuse, étant un risque d'électrocution, est présente dans l'appareil.

AVERTISSEMENT: Pour réduire les risques d'incendie et d'électrocution, ne pas exposer cet appareil à la pluie ni à l'humidité.

CAU

RISKOFLECTRICSHOCK DONOTOPEN

AVERTISSEMENT: Les tensions présentes dans cet appareil peuvent être mortelles. Cet appareil ne contient pas de pièces pouvant être remplacées par l'utilisateur. Tout travail de dépannage doit être confié à un réparateur professionnel compétent.

ATTENTION: Les changements ou modifications non expressément approuvés par le fabricant peuvent annuler le droit de l'utilisateur à utiliser ce produit.

Merci d'avoir acheté ces enceintes abiophoniques Klipsch. Avoir lu ce manuel et raccordé votre système, vous entendrez le résultat de plus de 55 ans d'étude technique rigoureuse et de recherche et développement de pointe. Comme tous les produits Klipsch, ces enceintes abiophoniques bénéficient de la technologie de haut-parleur à pavillon Klipsch Tractrix qui a servi de ligne directrice au premier modèle Klipschorn développé en 1946 et à tous les produits qui ont suivi. Le haut-parleur à pavillon permet aux enceintes d'offrir une réponse dotée de haute sensibilité, faible distorsion, résponse en fréquence uniforme et large dispersion, ce qui se traduit par une supériorité inégalée du « son Klipsch » au niveau de la pulsation, des détails et de la dynamique. N'oubliez pas de remplir la fiche de garantie à la fin de ce manuel ou en ligne sur www.klipsch.com, afin que nous puissions mieux vous servir. Encore une fois, merci d'avoir choisi Klipsch. Nous espérons que ces enceintes vous permettront d'apprécier pleinement votre musique et vos films pendant de nombreuses années.

Deballage

La manière la plus simple de retirer l'enceinte de son carton d'emballage est de retourner celui-ci de façon à avoir le côté ouvert posé sur une table ou le sol, avec les rabats bien écartés. Puis enlevez le carton en le tirant vers le haut. Retirez tous les matériaux d'emballage autour de l'enceinte et remettez-les dans le carton. Conservez le tout pour le cas où il faudrait expédier l'enceinte.

Placement

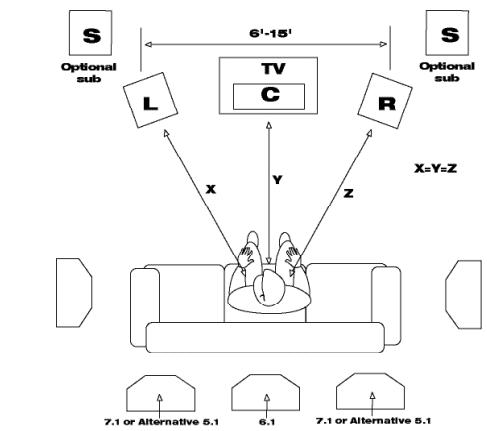

Le meilleur emplacement des enceintes ambiophoniques WDSTM de Klipsch dans un systeme 5.1 typique se trouve sur ou contre les murs lateraux de l'espace d'écoute, n'importe ou entre le niveau de la position d'écoute et a environ 20 degrés en arrêt. (Voir la figure 1.) En outre, il est souhaitable de ces installer à une hauteur supérieure à celle de l'oreille d'un auditeur asss (150 à 210 cm de haut). Toutefois, la conception de ces enceintes suivant la technologie ambiophonique à large dispersion permet une grande souplesse, et de bons résultats peuvent être obtenus avec des configurations nettement différentes de la situation ideale. Les enceintes peuvent même être montées au plafond si besoin, en utilisant des équrerres régables (non fournies) et en y fixant les enceintes à l'aide de la douille taraudée uniquement.

Figure 1

Si vous assemblez un système de type 6.1 ou 7.1, il vous faut une ou deux enceintes ambiophoniques supplémentaires au fond de la pièce. Comme pour les enceintes ambiophoniques gauche et droite, l'emplacement optimal se trouve au-dessus du niveau de l'oreille d'un auditeur assis. Si vous n'utilisez qu'une enceinte ambiophonique arrière, elle doit être centrée derrière la zone d'écoute ; si vous en utilisez deux, elles doivent être espacées d'un à trois mètres. Dans la mesure du possible, les enceintes ambiophoniques principales gauche et droite doivent être juste à côté de la zone d'écoute et non légèrement en retrait. (Voir la figure 1.)

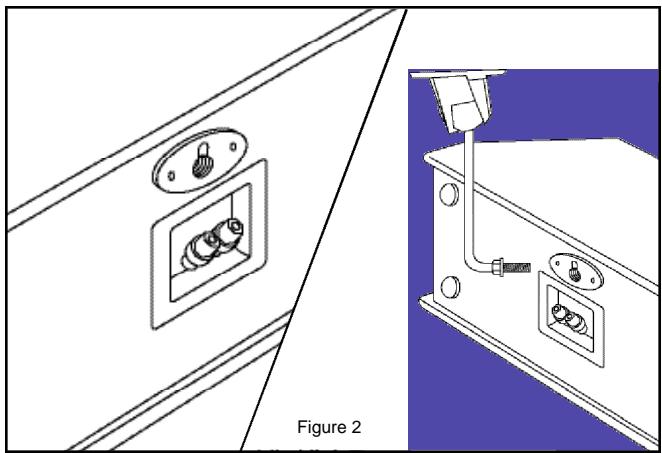

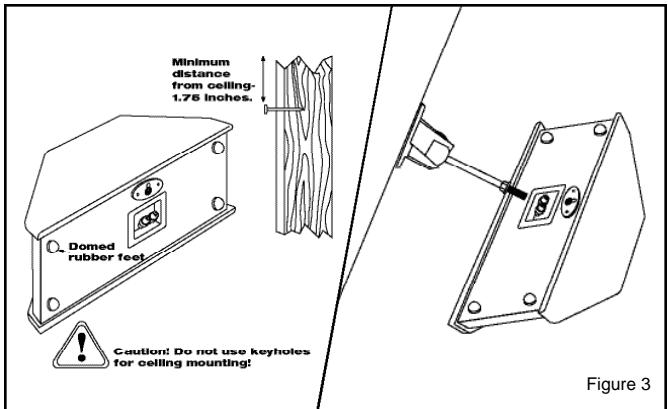

Montage au MUR et au plafond

Certains modèles comportent des douilles taraudées prévues pour un montage à l'aide d'équerres de murs ou de plafond, ainsi que des encoches en trou de serrure en face arrière pour le montage

mural direct. Si vous utilisez des équerres, consultez les instructions qui les accompagnent pour connaître les détails de montage. (Voir la figure 2.) Pour utiliser l'encoche en trou de serrure, il suffit d'une vis à la tête taillée requise qui dépasse légèrement du mur. Dans la mesure du possible, la vis doit être fixée dans un poteau mural ; si ce n'est pas le cas, pour les murs en plâtre ou en plaques de plâtre, veillez à utiliser des ancrages adaptés. (Voir la figure 3.)

Raccordements

Remarque: Un bon raccordement des enceintes à l'amplificateur ou au récepteur est essentiel pour l'obtention d'un son de qualité supérieure. Suivez attentivement les instructions ci-dessous. Des raccordements mal réalisés risquent d'entraîner un mauvais fonctionnement de l'amplificateur ou de l'endommager.

Le câblage interne des enceintes Klipsch de la gamme Reference est effectué avec un câble de type Bandwidth Balanced™ Monster®. La technologie Bandwidth Balanced™ fait appel à des fils de cuivre de grande pureté et de différents diamètres, soigneusement sélectionnés et bobinés de façon à assurer une transmission optimale des signaux de différentes fréquences. Vous tirerez le maximum de vos enceintes en les reliant à l'amplificateur ou au récepteur à l'aide de fils de type Monster Cable ou de qualité identique, en vente chez un détaillant. Nous recommandons d'utiliser des fils de cuivre multibrin d'au moins 2 mm2 de section (calibre 16). Utilisez un plus grand diamètre de fil pour les plus grandes longueurs afin de réduire la puissance perdue à cause de la résistance du fil.

TYPES de connecteurs

Fil nu. Séparez les deux conducteurs sur environ 25 mm, puis dénudez leurs extrémités sur environ 6 mm. (Une pince à dénuder simplifie cette opération, mais vous pouvez aussi entailler le pourtour de l'isolant jusqu'au fil à l'aide d'un canif ordinaire.) Torsadez en serrant bien les brins de chaque conducteur ître les trous qui les traversent, puis insérez dans ces trous les extrémités dénudées des fils. Vissez chaque écrou sur le fil en serrant à la main. Vérifiez à chaque extrémité du raccordement qu'aucun brin de fil ne met en contact les deux bornes entre elles ni ne touche un brin de l'autre conducteur, afin d'éviter un mauvais fonctionnement ou un endommagement de l'amplificateur.

Broches. Beaucoup de câbles d'enceintes préfabriqués sont pourvus de terminaisons à broches métalliques. Desserrez les écrous d'une paire de bornes de connexion de façon à voir apparaître les troughs qui les traversent, puis insérez les broches dans ces troughs. Vissez chaque écrou sur la broche en serrant à la main. Ne serrez pas trop. Ve broches, entre les deux bornes ou entre une broche et une borne

Cosses à fourche. Certains câbles d'enceintes sont pourvus de connecteurs en U appelés cosses à fourche. Desserrez les écrous d'une paire de bornes de connexion et mettez chaque crosse à fourche à cheval sur la borne. Vissez chaque écrou sur la crosse en serrant à la main et inspectez les cosses pour vous assurer qu'elles sont bien en place. Vé cosses, entre les deux bornes ou entre une crosse et une borne, afin d'éviter un mauvais fonctionnement ou un endommagement de l'amplificateur.

IL EXISTE D'AUTRES TYPES DE CONNECTEURS SPECIAUX PERMETTANT DE FACILITER LE RAC-CORDEMENT DES ENCEINTES. ADRESSEZ-VOUS A UN REVENDEUR AGREE KLIPSCH POUR OBTENIR DES SUGGESTIONS ET DE PLUS AMPLES DETAILS.

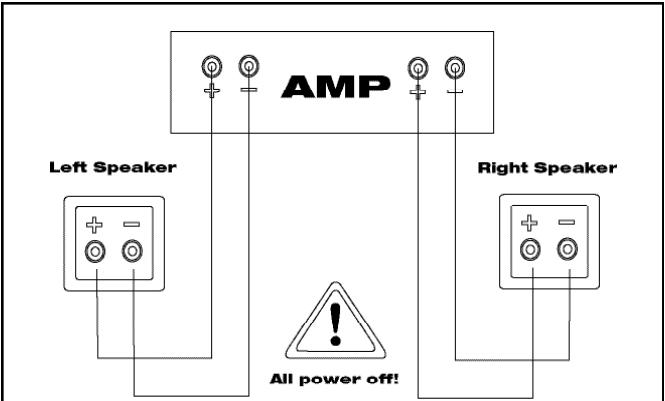

Enceintes à amplifacteur : respect de la polarité

Le respect de la polarité ou phase est primordial pour le raccordement des enceintes. En effet, si le raccordement est déphasé, les graves et l'image acoustique sont dégradés.

La façon la plus simple d'assurer le raccordement en phase des enceintes est de toujours relier les bornes de sortie positive et négative de l'amplificateur ou du récepteur aux bornes d'entrée correspondantes des enceintes : borne positive (« + », rouge) à la borne positive et borne négative (« - », noire) à la borne négative. (Voir la figure 4.)

La plupart des câbles préfabriques possèdent des connecteurs de couleur facilitant le raccorde

Figure 4

ment adéquat des entrées et des sorties. Si ce n'est pas le cas des voitures ou si vous fabriquez vous-même vos câbles à partir de fil à deux conducteurs, recherchez sur ceux-ci des repères d'identification. Ils sont, en général, constitués de caractères imprimés, d'une bande ou d'une ligne en relief le long de l'un des conducteurs.

Réglages de gestion des GRAVES

Les processeurs et les récepteurs ambiophoniques utilisent ce que l'on appelle la gestion des graves : il s'agit de faire en sortie que les basses fréquences des différents canaux soient envoyées aux enceintes capables de bien les reproduire et qu'elles évitent les petites enceintes qui ne le peuvent pas. Le cas échéant, tout modèle d'enceinte ambiophonique de la gamme Reference de Klipsch peut être réglé sur Large dans le récepteur ou le processeur, sous le menu de configuration des enceintes. Mais si notre système compte un bon caisson de graves amplifié ou des enceintes avant gauche et droite posées au sol, vous obtiendrez sans doute un meilleur fonctionnement d'ensemble en utilisant le réglage Small et en réservant à ce caisson ou aux enceintes avant la reproduction des extrêmes graves, particulièrement dans le cas des enceintes ambiophoniques à haut-parleurs de graves de moins de 16,5 cm de diamètre.

Entretien et nettoyage

Le nettoyage de vos enceintes ne demande qu’un épousetage de temps en temps. N’utilisez jamais de produits de nettoyage abrasifs ou à base de solvant ni de détergents puissants. Vous pouvez nettoyer les grilles à l’aide d’une brosse d’aspirateur.

Garantie (états-unis et CANADA seulement)

La garantie ci-dessous est valable exclusivement pour les articles vendus aux consommateurs aux États-Unis et au Canada.

KLIPSCH AUDIO TECHNOLOGIES (KLIPSCH dans ce qui suit) garantit cet article contre tout défaut de fabrication ou de matériel (sous réserve des conditions énoncées ci-dessous) pour une période de cinq (5) ans à compter de la date d'achat. Pendant cette période de garantie, KLIPSCH réparera ou remplacera, à sa discrétion, l'article ou la pièce défectueuse (à l'exception des amplificateurs et autres appareils électroniques). Pour les articles comportant des amplificateurs ou d'autres composants électroniques, la période de garantie de ces composants est de deux (2) ans à compter de la date d'achat.

Pour tout service entrant dans le cadre de la garantie, veuillez prendre contact avec le concessionnaire agrée KLIPSCH auprès duquel l'article a été acheté. Si le concessionnaire ne dispose pas des moyens d'effectuer la réparation de l'article KLIPSCH, celui-ci peut être renvoyé à KLIPSCH en port payé pour réparation. Veuillez appeler KLIPSCH au 1-800-KLIP-SCH pour recevoir des instructions à ce propos. L'article devra être expédie dans son emballage d'origine ou dans un emballage offrant le même niveau de protection.

Toute demande de réparation ou de remplacement dans le cadre de la garantie doit être accompagnée d'une preuve d'achat datée (facture ou ticket de caisse) attestant que la période de garantie n'a pas Expired.

Cette garantie est annulée si (a) le numéro de série apposé à l'usine est modifié ou retiré de l'article ou (b) l'article n'a pas été acheté auprès d'un concessionnaire agrée KLIPSCH. Il est possible d'appeler le 1-800-KLIPSCH pour vérifier que le numéro de série n'a pas été modifié ou que le vendeur est bien un concessionnaire agréé KLIPSCH.

Cette garantie ne couvre pas les dommages superficiels ou resultant d'une mauvaise utilisation, d'un mauvais traitement, d'une utilisation commerciale ou d'une modification de cet article ou de toute piece de celui-ci, ou encore d'une négligence, d'une catastrophe naturelle ou d'un accident. Cette garantie ne couvres pas les dommages resultant d'un employe, d'une installation ou d'un entretien inadéquats, ou d'une tentative de réparation par toute personne non autorisée par KILPSCH à effectuer des réparations dans le cadre de la garantie. Tout reparation non autorisée annule cette garantie. Cette garantie ne couvres pas les articles vendus EN L TAT ou SANS GARANTIE.

LES RÉPARATIONS OU REMPLACEMENTS OFFerts DANS LE CADRE DE CETTE GARANTIE CONSTITUENT LE SEUL RECOURS DE L'ACHETEUR. KLIPSCH déCLINE TOUTE RESPONSABILITE EN CASE DE DOMMAGES INDIRECTS OU ACCESSOIRES POUR MANQUÉMENT À TOUTE GARANTIE EXPRESSE OU IMPLICITE DE CE PRODUIT. SAUF DISPOSITIONS CONTRAIES PRÉVUES PAR LA LOI, CETTE GARANTIE EXCLUE ET REMPLACE TOUTE AUTRE GARANTIE EXPRESSE OU IMPLICITE, Y COMPRIS, MAIS DE FAÇON NON LIMITATIVE, LES GARANTIES DE QUALITÉ MARCHANDE ET D'ADAPTATION À UN USAGEPARTICULAR.

Certaines collectivités territoriales n'autorisant pas l'exclusion ou la limitation des dommages indirects ou accessoires ou des garanties implicites, il est possible que les limitations ou exclusions ci-dessus ne s'appliquent pas à votre cas. Cette garantie vous donne des droits particuliers. Vous bénéficiaz peut-être d'autres droits selon votre lieu de résidence.

Garantie a l'exterieur des etats-unis et du CANADA

Si ce produit est vendu à l'extérieur des États-Unis et du Canada, la garantie doit être conforme aux lois en vigueur et n'engage que la responsabilité du distributeur qui l'a fourni. Pour obtenir un service en garantie, contactez le détaillant chez qui vous avez acheté ce produit ou le distributeur qui l'a fourni.
