Type de produit	Enceinte acoustique
Caractéristiques techniques principales	Technologie Klipsch Tractrix Horn, haut-parleurs en cuivre, réponse en fréquence de 32 Hz à 25 kHz
Alimentation électrique	Non applicable (enceinte passive)
Dimensions approximatives	Hauteur : 1016 mm, Largeur : 241 mm, Profondeur : 356 mm
Poids	Environ 23 kg
Compatibilités	Compatible avec les amplificateurs et récepteurs audio-vidéo
Type de batterie	Non applicable
Tension	Non applicable (enceinte passive)
Puissance	Puissance admissible : 400 Watts (pic), 100 Watts (continu)
Fonctions principales	Reproduction sonore de haute qualité, utilisation en home cinéma ou en écoute musicale
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service client Klipsch
Sécurité	Éviter l'exposition à l'humidité, ne pas dépasser la puissance admissible
Informations générales utiles	Idéale pour les audiophiles, design élégant et moderne, garantie limitée de 5 ans

FOIRE AUX QUESTIONS - REF IV KLIPSCH

Pourquoi mes enceintes KLIPSCH REF IV ne produisent-elles pas de son ?

Vérifiez que les enceintes sont correctement connectées à l'amplificateur. Assurez-vous également que l'amplificateur est allumé et que le volume est réglé à un niveau audible.

Comment puis-je améliorer la qualité du son de mes KLIPSCH REF IV ?

Essayez de repositionner vos enceintes pour éviter les réflexions des murs. Assurez-vous qu'elles sont placées à au moins 30 cm des murs et à une hauteur appropriée.

Mes enceintes KLIPSCH REF IV vibrent-elles trop ?

Vérifiez les connexions de câblage et assurez-vous que les enceintes sont placées sur des surfaces stables. Utilisez des pieds ou des absorbeurs de vibrations si nécessaire.

Que faire si mes KLIPSCH REF IV surchauffent ?

Assurez-vous que l'amplificateur est correctement ventilé et qu'il n'est pas surchargé. Évitez d'utiliser l'équipement à un volume excessif pendant de longues périodes.

Comment connecter mes KLIPSCH REF IV à un système sans fil ?

Utilisez un récepteur sans fil compatible et connectez-le à votre amplificateur. Suivez les instructions du fabricant pour configurer la connexion sans fil.

Les KLIPSCH REF IV sont-elles compatibles avec un système home cinéma ?

Oui, les KLIPSCH REF IV peuvent être intégrées dans un système home cinéma. Assurez-vous d'utiliser un amplificateur compatible et de bien configurer le système pour un son optimal.

Comment nettoyer mes enceintes KLIPSCH REF IV ?

Utilisez un chiffon doux et sec pour nettoyer la surface extérieure. Évitez les produits chimiques agressifs qui pourraient endommager le fini.

Quels sont les accessoires recommandés pour mes KLIPSCH REF IV ?

Des câbles de qualité, des pieds d'enceinte, et des dispositifs de gestion des câbles sont recommandés pour optimiser l'installation et les performances.

Comment puis-je savoir si mes enceintes KLIPSCH REF IV sont en panne ?

Testez les enceintes avec un autre amplificateur ou appareil audio. Si le problème persiste, il se peut qu'une réparation soit nécessaire.

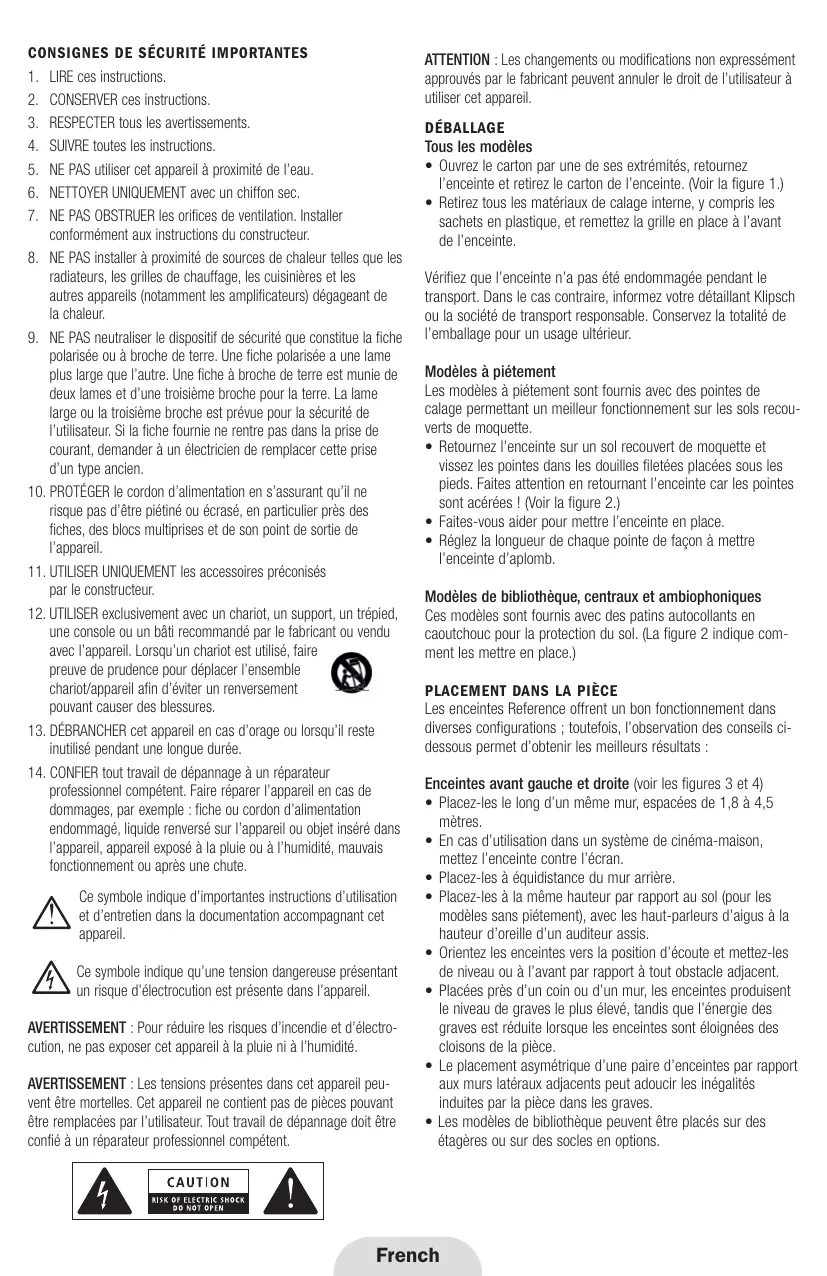

MODE D'EMPLOI REF IV KLIPSCH

1. LIRE ces instructions.
2. CONSERVER ces instructions.
3. RESPECTER tous les averissements.
4. SUIVRE toutes les instructions.
5. NE PAS utiliser cet apparéil à proximé de l'eau.
6. NETTOYER UNIQUEMENT avec un chiffon sec.
7. NE PAS OBSTRUER les orifices de ventilation. Installer conformément aux instructions du constructeur.
8. NE PAS installer à proximé de sources de chaleur telles que les radiateurs, les grilles de chauffage, les cusinières et les autres apparils (notamment les amplificateurs) dégageant de la chaleur.
9. NE PAS neutraliser le dispositif de sécurité que constitue la fiche polarisée ou à broche de terre. Une fiche polarisée a une lame plus large que l'autre. Une fiche à broche de terre est munie de deux lames et d'une troisième broche pour la terre. La lame large ou la troisième broche est prévue pour la sécurité de l'utilateur. Si la fiche fournie ne rentre pas dans la prise de courant, demander à un électricien de replacer cette prise d'un type ancien.
10. PROTÉGER le cordon d'alimentation en s'assurant qu'il ne risque pas d'être piétiné ou écrasé, en particulier pres des fiches, des blocs multiprisés et de son point de sortie de l'appareil.
11. UTILISER UNIQUEMENT les accessoires préconisés par le constructeur.
12. UTILISER exclusivement avec un chariot, un support, un trépied, une console ou un bâti recommandié par le fabricant ou vendu

préuve de prudence pour déplacer l'ensemble chariot/appareil afin d'éviter un renversement pouvant causer des blessures.

1. DEBRANCHER cet apparéil en cas d'orage ou lorsqu'il reste inutilisé pendant une longue durée.
2. CONFIER tout travail de dépannage à un réparateur professionnel compétent. Faire réparer l'appareil en cas de dommages, par exemple : fiche ou cordon d'alimentation endommagé, liquide renversé sur l'appareil ou objet inséré dans l'appareil, apparemil exposé à la pluie ou à l'humidité, mauvais fonctionnement ou après une chute.

Ce symbole indique d'importantes instructions d'utilisation et d'entretien dans la documentation accompagnant cet apparéil.

Ce symbole indique qu'une tension dangereuse représentant un risque d'électrocution est présente dans l'appareil.

AVERTISSEMENT: Pour réduire les risques d'incendie et d'electrocution, ne pas exposer cet apparéil à la pluie ni à l'humidité.

AVERTISSEMENT : Les tensions presents dans cet apparéil peuvent être mortelles. Cet apparéil ne contient pas de pieces pouvant être remplacées par l'utilisateur. Tout travail de dépannage doit être confié à un réparateur professionnel compétent.

ATTENTION : Les changements ou modifications non expressement approuvés par le fabricant peuvent annuler le droit de l'utiliser à utiliser cet apparéil.

DEBALLAGE

Tous les modeles

• Ouvrez le carton par une de ses extrémités, returnez l'enceinte et retirez le carton de l'enceinte. (Voir la figure 1.)
• Retirez tous les matériaux de calage interne, y compris les sachets en plastique, et remettez la grille en place à l'avant de l'enceinte.

Vérifiez que l'enceinte n'a pas été endommagée pendant le transport. Dans le cas contraire, informez votre détaillant Klipsch ou la société de transport responsable. Conservez la totalité de l'emballage pour un usage ultérieur.

Modèles à piétement

Les modèles à piétement sont fournis avec des pointes de calage permettant un meilleur fonctionnement sur les sols recouverts de moquette.

• Retournez l'enceinte sur un sol recouvert de moquette et vissez les pointes dans les douilles fillettes placées sous les pieds. Faites attention en returnant l'enceinte car les pointes sont acérées ! (Voir la figure 2.)
• Faites-vous aider pourmettre l'enceinte en place.
• Réglez la longueur de chaque pointe de façon àmettre l'enceinte d'aplomb.

Modèle de bibliothèque, centraux et ambiophoniques

Ces modèles sont fournis avec des patins autocollants en caoutchouc pour la protection du sol. (La figure 2 indique comment lesmettre en place.)

PLACEMENT DANS LA PIECE

Les enceintes Reference offrent un bon fonctionnement dans diverses configurations ; toute fois, l'observation des conseils cidesous permet d'obtenir les Seedleurs résultats :

Enceintes avant gauche et droite (voir les figures 3 et 4)

• Placeez-les le long d'un même mur, espacées de 1,8 à 4,5 mètres.
• En cas d'utilisation dans un système de cinema-maison, mettez l'enceinte contre l'écran.
• Placez-les à équidistance du mur arrêté.
• Placez-les à la même hauteur par rapport au sol (pour les modèles sans piétement), avec les haut-parleurs d'aignus à la hauteur d'oreille d'un auditeur assis.
• Orientez les enceintes vers la position d'écoute et mettez-les de niveau ou à l'avant par rapport à tout obstacle adjacent.
• Placées pres d'un coin ou d'un mur, les enceintes produisent le niveau de graves le plus élevé, tandis que l'énergie des graves est réduite lorsque les enceintes sont éloignées des cloisons de la pierce.
• Le placement asymétrique d'une paire d'enceintes par rapport aux murs latéraux adjacents peut adoucir les inégalités induites par la pierce dans les graves.
• Les modèles de bibliothèque peuvent être placés sur des étagères ou sur des socles en options.

• Essayez les conseils ci-dessus de façon à Obtir un résultat qui vous soit/agreable et à compenser les caractéristiques acquistiques de la pierce.

Enceintes de canal central (voir les figures 3 et 4)

• Placez l'enceinte juste au-dessus ou au-dessous de la partie centrale de l'écran.
• Ces modalles sont fournis avec une tige orientable de compensation pour le placement au-dessus ou au-dessous de la hauteur d'oreille d'un auditeur assis.
• Si la tige orientable n'est pas utilisée, installez les patins autocollants en caoutchouc fournis de façon à couvir les trous des deux douilles taraudés. (Voir la figure 2.)

Enceintes ambiophoniques (voir les figures 3 et 4)

• Accrochez-les aux murs lateraux ou arriere au-dessus de la hauteur d'oreille d'un auditeur assis (1,5 à 2,1 metres du sol).
• À l'aide du support mural fourni, accrochez l'enceinte sur une vis insérée dans un poteau mural ou un ancrage de cloison sèche ayant la capacité de charge requise. (Voir la figure 4.)
• En cas de besoin, des supports de montage mural régables sont proposés en option chez les détaillants Klipsch. Ces supports utilisent les douilles taraudées placées à l'arrière de l'enceinte.

Attention! N'utilisez jamais le support de montage fourni pour accrocher l'enceinte au plafond!

RACCORDEMENT

Attention! Avant tout raccordement, mettez l'amplificateur hors tension.

Raccordement standard (voir la figure 5)

• Les enceintes sont pourvues de bornes de raccordement positives (rouges) et négatives (noires) places à l'arrête. Elles correspondant aux bornes positive et négative du canal correspondant (gauche, droit, central, arrière, etc.) de l'amplificateur.
• Toutes les enceintes du système doivent être raccordées en phase, la borne positive de chaque enceinte étant raccordée à la borne positive de l'amplificateur. Procedez de la même façon avec les bornes négatives de l'enceinte et de l'amplificateur. Sur la plupart des cables d'enceintes, des repères portés sur l'isolant de l'un des conducteurs facilitent la bonne réalisation du raccordement.
• Utilisé du cable de cuivre à deux conducteurs de calibre 16 (AWG) minimum, et de plus grosse section pour les grandes longueurs. Les bornes de l'enceinte permettent le raccordement de fils nu, de cosses à fourche ou de fiches banane.

Attention! Quel que soit le type de raccordement, assurez-vous de l'absence de contact entre les polarités positive et négative au niveau de l'enceinte et de l'amplificateur afin que le matériel ne soit pas endommage!

Raccordement bi-câblage (voir la figure 6)

Certsains modèles comportent deux paires de bornes de raccorde

ment permettant le bi-câblage et un fonctionnement amélioré.

• Pour un raccordement standard, utilisez l'une des deux paires de bornes positive et négative et laissez les cavaliers de couilage en place.
• Pour le bi-câblage, retirez ces cavaliers.

Gestion des graves

Pour une utilisation des enceintes dans un système de cinema-maison, consultez le manuel d'utilisation de l'electronique ambiophonique pour connaître les bons réglages de gestion des graves.

• En règle générale, pour les enceintes compactes (bibliothèque, canal central et ambiophonique), on utilise le réglage « Small», limitation des graves.
• Pour les enceintes à piètement, on utilise le réglage pleine gamme « Large ».
• Consultez également les instructions des apparéils électroniques pour équilibrer les niveaux relatifs de volume des enceintes pour la position d'écoute.

ENTRETIEN ET NETTOYAGE

Le seul entretien requis est l'epoussetage ou l'essuyage occasionnel de I'ebénisterie à I'aide d'un tissu humide. N'utilise jamais de produits de nettoyage abrasifs ou a base de solvant ni de détergents agressifs.
- Le nettoyage de la toile de la grille peut être effectué à l'aide d'un aspirateur muni d'unerosseouple.
- Ne pulverisez jamais de produit de nettoyage ou de finition sur les haut-parleurs (graves, Médium-graves ou aigus).

GARANTIE

Canada et États-Unis uniquement

La garantie ci-dessous n'est valide que pour la vente aux particuliers aux États-Unis et au Canada. KLIPSCH, L.L.C. (« KLIPSCH ») garantit ce produit contre tout vice de matérielux et de fabrication (sous réserve des termes établis ci-dessous) pendant une période de cinq ans à partir de la date d'achat. Pendant la période de garantie, Klipsch réparera ou remplaça (selon sonchioir) ce produit ou toute piece défectueuse (à l'exception des composants électroniques et des amplificateurs). Pour les produits contenant des composants électroniques ou des amplificateurs, la garantie sur ces pieces est d'une durée de deux ans à compter de la date d'achat.

Pour obtenir une réparation sous garantie, adressez-vous au détaillant/agree KLIPSCH qui vous a vendu ce produit. Si ce détaillant n'est pas équipé pour effectuer la réparation de votre produit KLIPSCH, celui-ci peut être returné à KLIPSCH, en port payé, pour être réparé. Veuliez téléphoner à KLIPSCH au 1-800-KLIPSCH pour connaître les instructions. Ce produit doit être expédé dans son emballage d'origine ou dans un emballage assurant un niveau de protection identique.

Une preuve d'achat telle qu'une facture ou un reçu, attesting que le produit est toujours couvert par la garantie d'un an, doit être représentée ou indiquée pour que la garantie puisse s'appliquer. Cette garantie est nulle dans les cas suivants : (a) le numero de série apposse en usine a été modifié ou retire de ce produit ; (b)

ce produit n'a pas ete achete aupres d'un detaillant agreé KLIP-SCH. Pour vérifier que voitre produit a ete achete aupres d'un detaillant agreé KLIPSCH et que son numero de série n'a pas ete modifie, telephonez au 1-800-KLIPSCH.

Cette garantie ne couvRE que I'acheteur initial et se terminera automatiquement avant expiration si ce produit est vendu ou cededa un tiers.

Cette garantie ne couvre pas les dommages esthétiques ou les dégats resultant d'une utilisation abusive, d'un cas de force majeure, d'un accident, d'une utilisation commerciale ou de la modification de ce produit ou de l'un de ses composants. Cette garantie ne couvre pas les dégats resultant d'une utilisation, d'un entretien ou d'une installation incorrecte, ou d'une tentative de réparation par quiconque autre que KLIPSCH ou un détaillant KLIPSCH autorisé par KLIPSCH à effectuer une réparation sous garantie. Toutre réparation non autorisée annule la presente garantie. Cette garantie ne couvre pas les produits vendus EN L'ÉTAT.

LE SEUL RECOURS DU CLIENT EST LA RÉPARATION OU LE REMPLACEMENT SELON LES TERMES DE CETTE GARANTIE. KLIPSCH DÉCINE TOUTE RESPONSABILITÉ POUR TOUT DOMMAGE DIRECT OU INDIRECT RÉSULTANT DU NON RESPECT DE TOUTE GARANTIE EXPRESSE OU IMPLICITE RELATIVE À CE PRODUIT. À L'EXCEPTION DES CAS OU LA LÉGislation L'INTERDIT, CETTE GARANTIE EST EXCLUSIVE ET RÉPLETE TOUTE AUTRE GARANTIE EXPRESSE OU IMPLICITE, Y COMPRIS, MAIS SANS S'Y LIMITER, LES GARANTIES DE VALEUR MARCHANDE OU D'ADEQUATION À UN USAGEPARTICULAR.

Certaines juridictions ne permettent pas l'exclusion des garanties implicites ou des dommages directs ou indirects. Il est donc possible que dans certains cas, les exclusions ci-dessus ne s'appliquant pas. Cette garantie vous confère des droits spécifiques, et vous pouvez également bénéficier d'autres droits variant suivant la juridiction.

GARANTIE DANS LES PAYS AUTRES QUE LES ETATS-UNIS ET LE CANADA

Si ce produit est vendu dans des pays autres que les États-Unis et le Canada, la garantie doit être conforme aux lois en vigueur et n'engage que la responsabilité du distributeur qui a fourni ce produit. Pour bénéficier de toute intervention sous garantie applicable, contactez le vendeur auprès duquel le produit a été acheté ou le distributeur ayant foumi le produit.
