WATERMASTER - Programmateur d'arrosage ORBIT - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Programmateur d'arrosage
Nombre de programmes	Double programmation
Contrôle	Télécommande sans fil intégrée
Affichage	Écran LCD
Modes de fonctionnement	Automatique, manuel, inactif
Alimentation	Non précisé
Nombre de stations	Non précisé
Type de programmation	Programmation horaire
Installation	Murale ou sur surface plane
Protection	Boîtier résistant aux intempéries
Langues du manuel	Anglais, espagnol, français
Marque	Non précisé
Modèles compatibles	Plusieurs modèles compatibles
Utilisation	Arrosage résidentiel ou commercial
Fonction mémoire	Oui
Dimensions	Non précisé

FOIRE AUX QUESTIONS - WATERMASTER ORBIT

Comment installer le ORBIT WATERMASTER ?

Pour installer le ORBIT WATERMASTER, suivez les étapes du manuel d'installation fourni. Assurez-vous de placer l'appareil dans un endroit accessible et de le connecter à une source d'eau appropriée.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté.

Comment régler la pression de l'eau ?

La pression de l'eau peut être ajustée à l'aide du bouton de réglage situé sur le panneau de commande. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter la pression et dans le sens inverse pour la diminuer.

Que faire si l'eau ne s'écoule pas ?

Vérifiez si le robinet d'eau est ouvert et si les tuyaux ne sont pas obstrués. Assurez-vous également que le filtre de l'appareil n'est pas encrassé.

Comment nettoyer le filtre ?

Démontez le filtre en suivant les instructions du manuel. Rincez-le à l'eau claire et laissez-le sécher complètement avant de le remettre en place.

L'appareil fait des bruits étranges, que faire ?

Des bruits peuvent indiquer un problème. Vérifiez si l'appareil est installé sur une surface stable. Si le bruit persiste, contactez le service client pour obtenir de l'aide.

Puis-je utiliser le ORBIT WATERMASTER à l'extérieur ?

Oui, le ORBIT WATERMASTER peut être utilisé à l'extérieur, mais assurez-vous qu'il est protégé des intempéries et des températures extrêmes.

Comment prolonger la durée de vie de l'appareil ?

Pour prolonger la durée de vie de l'appareil, effectuez un entretien régulier, nettoyez le filtre souvent et évitez de laisser l'appareil exposé à des conditions extrêmes.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange peuvent être commandées directement sur le site du fabricant ou auprès des revendeurs agréés.

Comment contacter le service client ?

Vous pouvez contacter le service client par téléphone ou par e-mail, dont les informations sont disponibles sur le site officiel de ORBIT.

MODE D'EMPLOI WATERMASTER ORBIT

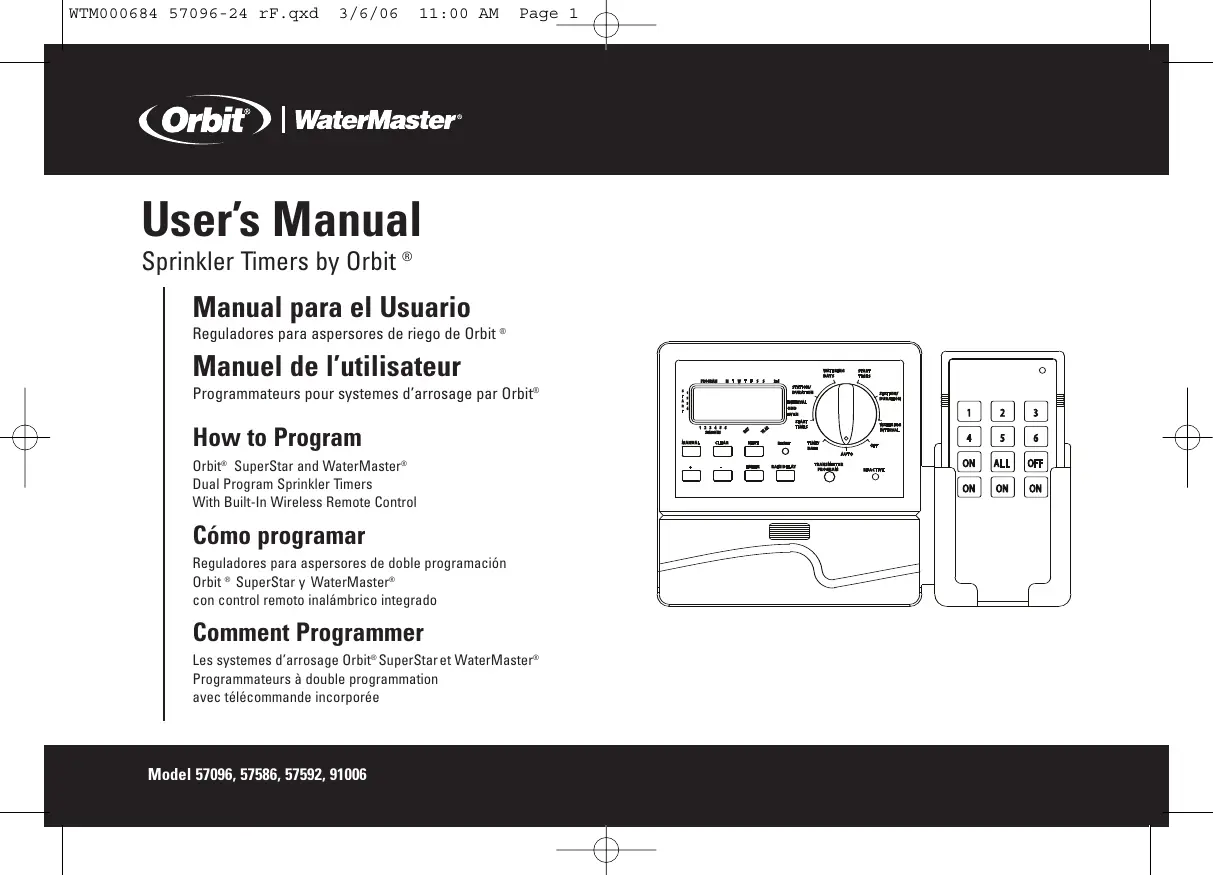

Manuel de l'utilisateur

Programmateurs pour systèmes d'arrosage par Orbit

How to Program

Orbit® SuperStar and WaterMaster®

Dual Program Sprinkler Timers

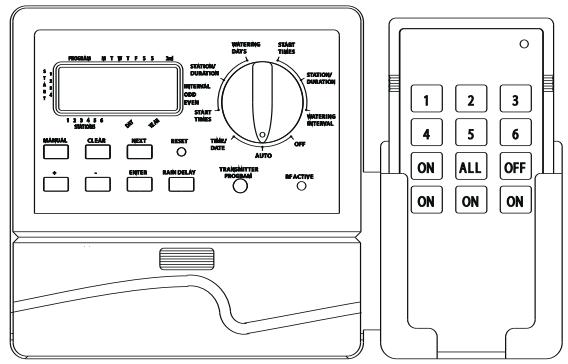

Les systèmes d'arrosage Orbit® SuperStar et WaterMaster®

Programmateurs à double programmation

avec telecommande incorporee

ENGLISH

TABLE OF CONTENTS

ENGLISH

Section One: Introduction 1

Section un: Introduction 32
Section deux: Pour commencer 34
Sectiontrois:Programmation 35
Section quatre: Manuel d'utilisation 38
Section cinq: Fonctions de contrôle à distance 41
Section six: Installation 43
Dépannage 46
Autres accessoires et produits de qualite 47

L'information contenue dans ce manuel a ete redigee principalement pour l'utiliser quviet etabir un programme d'arrosage et introduire ce programme sur le programmateur. Ce produit est concu de maniere ettre utilise comme programmateur automatique pour I'activation de vannes d'irriga

tions de 24 VCA, comme décrit dans ce manuel.

Aide: Avant de returner ce programmateur au détaillant, contactez le service technique d'Orbit au numéro suivant: Service technique d'Orbit: 1-800-488-6156 or 801-299-5555

Avis de marque enregistrée: WaterMaster® est des marques enregistrées de la Compagnie Orbit® Irrigation Products, Inc.

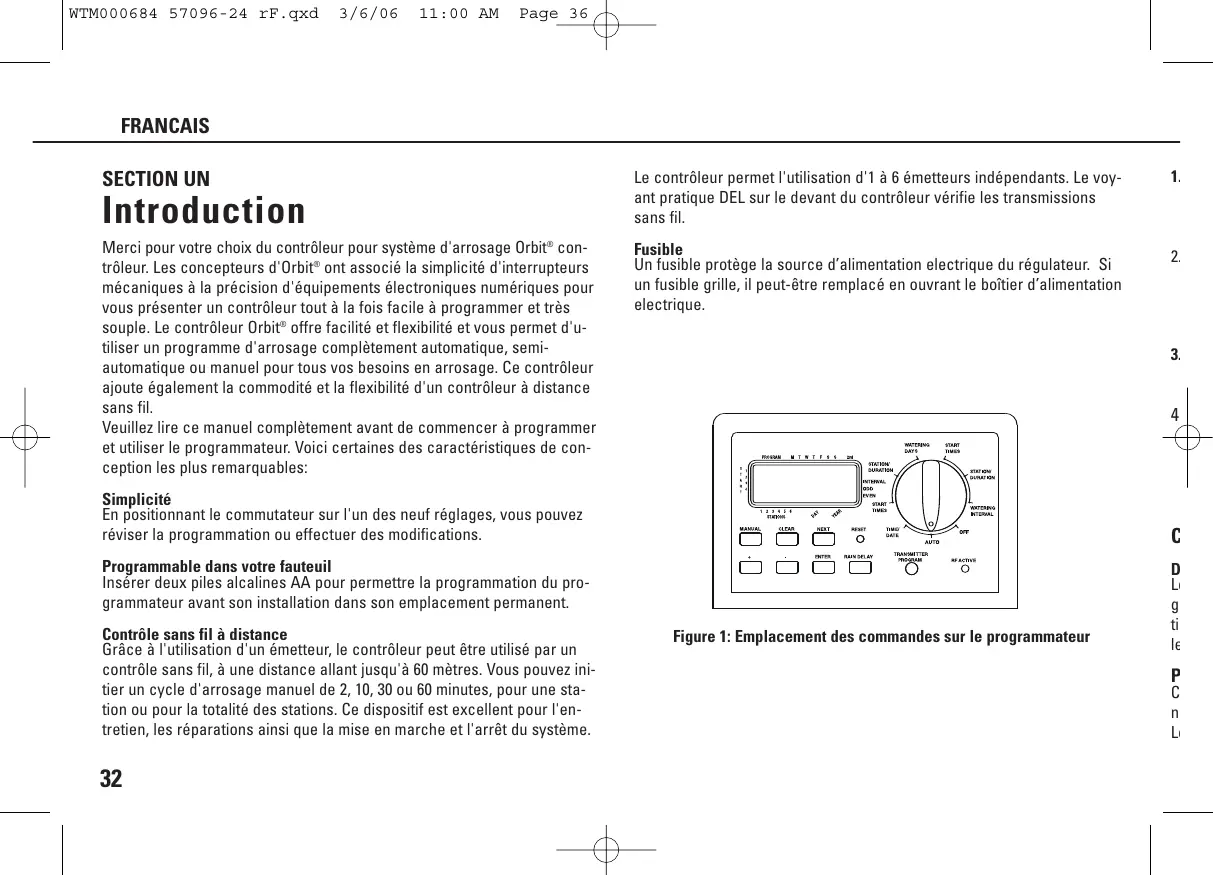

SECTION ONE Introduction

Merci pour votrechoix du contrôleur pour système d'arrosage Orbit® contrôleur. Les concepteurs d'Orbit ont associé la simplicité d'interrupteurs mécaniques à la précision d'équipements électroniques numériques pour vous présenter un contrôleur tout à la fois facile à programmer et très souple. Le contrôleur Orbit® offre facilité et flexibilité et vous permet d'utiliser un programme d'arrosage complètement automatique, semi-automatique ou manuel pour tous vos besoins en arrosage. Ce contrôleur ajoute également la commodité et la flexibilité d'un contrôleur à distance sans fil.

Veuillez dire ce manuel complètement avant de commencer à programmermer et utiliser le programmateur. Voici certaines des caractéristiques de conception les plus remarquables:

Simplicité

En positionnant le commutateur sur l'un des neuf régles, vous pouvez réviser la programmation ou effectuer des modifications.

Programmable dans notre fauteuil

Insérer deux piles alcalines AA pour permettre la programmation du programmeur avant son installation dans son emplacement permanent.

Contrôle sans fil à distance

Gréce à l'utilisation d'un émetteur, le contrôleur peut être utilisé par un contrôle sans fil, à une distance allant jusqu'à 60 mètres. Vous pouvez initier un cycle d'arrosage manuel de 2, 10, 30 ou 60 minutes, pour une station ou pour la totalité des stations. Ce dispositif est excellent pour l'entretien, les réparations ainsi que la mise en marche et l'arrêt du système.

Le contrôleur permet l'utilisation d'1 à 6 émetteurs indépendants. Levoyant pratique DEL sur le devant du contrôleur vérifie les transmissions sans fil.

Fusible

Un fusible protège la source d'alimentation electrique du régulateur. Si un fusible grille, il peut-être remplace en ouvrant le boitier d'alimentation electrique.

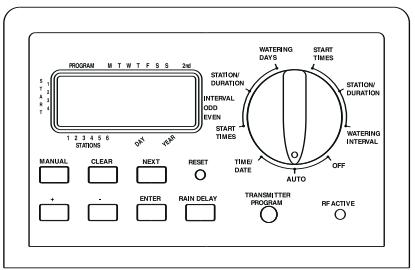

Figure 1: Emplacement des commandes sur le programmeur

1. Affichage digital Un grand LCD (affichage à cristaux liquides) indique l'heure actuelle ainsi que plusieurs des réglages de programmation. L'affichage est complètement interactif avec tous les autres contrôles.
2. Touches de programmation Le programmeur a sept bouton-poussoirs pour le réglage et la programmation. Les boutons, utilisés conjointement au selecteur rotatif, sont employés pour régler l'heure actuelle, l'heure d'arrosage, les jours d'arrosage, les heures de démarrages et autres fonctions.
3. Sélecteur rotatif Le sélecteur rotatif est le coeur du programmateur. Simple commutateur à cadran, il permet de voir qu'elle fonction est selectionnée et/ou le mode d'opération du programmateur.
4. Bouton de réinitialisation Le bouton de réinitialisation efface l'heure et la date mais ne retire pas le programme permanent installé à l'usine. Afin d'empêcher toute réinitialisation accidentelle, le bouton est placé dans un enchancement du panneau et doit être pressé à l'aide d'un object pointu tel que la pointe d'un crayon ou d'un stylobille.

\section*{Caracteristiques de programmation remarquables}

Deux programmes d'arrosage - Résumé

Le programmeur présente l'option d'utilisation de chacun de ces programmes indépendants ou de tous les deux. Il faut noter que chaque station peut être régée indépendamment pour le programme A ou B ou pour les deux programmes simultanément.

Programme A

Ce programme vous laisse organiser l'arrosage des stations selectionnées durant certains jours spécifiques ou un arrosage tous les deux jours. Le programme A se repete continuellement de semaine en semaine.

Programme B

Offre deux options: Une option représentant un arrosage durant les jours paires ou impairs ou une option représentant des intervalles d'1 à 28 jours. Cette caractéristique est conçue pour satisfaire les besoines croissant et les restrictions imposées par les gouvernements locaux ainsi que pour conserver l'eau. Le programmeur calcule automatiquement les jours paires et impairs (par date) pour chaque mois et effectue les ajustements nécessaires pour les années bissextiles afin deprésenter un arrosage à jours paires ou impairs réels jusqu'à l'an 2100.

Empilage des temps de démarrage

Le programmeur a l'intelligence d'empiler" (c'est-à-dire qu'elle mettra à la suite l'un de l'autre) des temps de démarrage qui se chevauchent. Si vous entrez deux ou plusieurs temps de démarrages qui se chevauchent (que ce soit dans un programme identique ou différent), le programmeur n'activera pas deux stations simultanément. Dans une situation ou des temps de démarrages se chevauchent, le programmeur activera la première station et activera ensuite la(les) station(s) suivante(s) successivement lorsque l'arrosage de la première station sera terminé.

Le programmeur n'empilera PAS jusqu'àu prochain jour. Cela empêche le programmeur d'enfreindre le programme d'arrosage en jours pairs ou impairs.

Modes manuel et semi-automatique

Le programmeur vous offre un certain nombre de modes manuels et semi-automatiques pour permettre une flexibilité des arrosages. Vous pouvez outrepasser la programmation automatique du programmeur de plusieurs manières.

FRANCAIS

SECTION DEUX

Pour commencer

La programmation du programmeur peut être accomplie par une série de quelques étapes de base. Avant de commencer la programmation, il est important d'installer les piles, de régler l'heure actuelle et d'étabir un programme d'arrosage.

Installation des piles

Le programmeur requiert deux piles AA pour maintainir l'heure et la date en cas d'une perte de courant CA. Dans une installation typique, des piles complètement chargées devraient fournir un courant suffisant pour environ une année de fonctionnement.

Retirer le couvercle du bornier
- Insérer deux piles AA dans le département pour piles.
- Remetre le couvercle du bornier dans sa position fermée.

Des batteries plates ou manquantes peuvent provoquer l'effacement de l'heure et de la date en cas d'une panne de courant. Dans ce cas, vous devrez installer des piles complètement chargées et entraîre de nouveau l'heure et la date. Tous les autres réglages du programme seront maintainus en mémoire non volatile.

Régler l'heure et la date

S'il s'agit de la première programmation duprogrammateur, vous devriez presser sur le bouton, situé dans le petit enforcement, nommé Réinitialisation ("Reset"). Lorsque vous appuyez sur ce bouton, le programme permanent installé en usine n'est pas affecté (voir figure 2).

Figure 2: Touches de programmation

Positionner le commutateur sur Heure/Date.
12:00 apparaitra sur I'ecran avec trois flèches pointant sur l'année (A), le mois (M) et le jour (J) (Voir figure 3).
- Presser sur la touche + et la maintainir enfoncée pour avancer les aiguilles de l'horloge pour indiquer le temps réel. Utiliser la touche (-) pour recycler les aiguilles de l'horloge. Lorsque l'heure réelle est indiquée, appuyer sur la touche ENTER pour enregistrer l'heure.

Pour avancer ou reculer les aiguilles plus rapidement, maintainir la touche + ou la touche - jusqu'à ce que l'affichage se place en mode d'avancement rapide.

• Un cursesur clignotant apparaitra au-dessus de la flèche représentant l'année (A), le mois (M) ou la date (D) lors de la programmation (voir figure 4).
  Utiliser les touches ^+ et - pour indiquer l'année actuelle, ensuite appuyer sur ENTER.
  Utiliser les touches + et - pour indiquer le mois actuel, ensuite appuyer sur ENTER.
  Utiliser les touches ^+ et - pour indiquer la date actuelle, ensuite appuyer sur ENTER.

Figure 3: Affichage LCD avec informations

Figure 4

ATTENTION: Si un programme d'arrosage n'est pas entre dans le programmeur, le programme permanent installé en usine activera chaque station tous les jours pendant 10 minutes. Pour éviter l'activation accidentelle d'une vanne, il faut soit:

1) positionner le commutateur sur ARRET
2) entre un programme d'arrosage

Etablier un programme d'arrosage

Pour vous aider à visualiser la(Meilleure façon deprogrammer leprogrammateur, il serait efficace de faire un plan d'arrosage sur papier. Celayous aidera à étabir quels jours etàquelles heures vous désirez arroser.

SECTION TROIS

Programmation

Le programmeur a deux programmes que vous pouvez régler pour contrôler divers plans d'arrosage. Selon vos besoin, vous pouvez utiliser soit un programme ou les deux.

Entrer le programme d'arrosage en ordre

Vous avez l'option d'entrez le programme d'arrosage dans l'ordre que vous désirez. Cette caractéristique facilitale la révision et la modification du plan d'arrosage. Vos réglages peuvent être changés à tout moment, lorsque vous regler le programme initial, ou après des années de fonctionnement.

Heures de démarrage pour le programme A ou B

Note: Une heures de démarrage est l'heure à laquelle le programme commence l'arrosage de la première station, et toutes les autres stations suivant alors en série. Il n'y a pas d'heures de démarrage séparés pour chaque station. Les heures de démarrage ne correspondent pas à des stations spécifiques. Si vous entrez plus d'une heures de démarrage, toutes les stations programmées pour fonctionner seront arrosées de nouveau (successivement).

• La manière selon laquelle vous reglez l'heure de démarrage est identique pour les deux programmes. Positionner le commutateur sur Heures de démarrage dans le programme selectionné.

L'écran indiquera alors --;--, et un curseur clignotant sur l'emplacement Demarrage 1 (voir Figure 5).

• Sélectionner l'heure désirée pour le commencement de l'arrosage

FRANCAIS

pour l'heure de démarrage 1, en utilisant les touches + et -, ensuite presser sur la toucher enter. L'affichage indiquera Démarrage 2. Pour des heures de démarrage supplémentaires, repeter simplement cette procédure en utilisant les touches + et - et presser ensuite sur enter. Il faut se rappeler que chaque heures de démarrage activera toutes les stations programmées à fonctionner. Il n'este pas d'heures de démarrages séparées pour chaque station. Les heures de démarrages ne correspondant pas à des stations spécifiques.

Figure 5: Affichage LCD avec heures de démarrage

Durée d'arrosage pour le programme A ou B

Note: les deux programmes requirent la programmation des durées d'arrosage.

• Positionner le commutateur sur Station/Duree dans le programme A ou B. L'affichage indiquera par un "A" ou un "B" le programme selectionné et les --MINS et le curseur clignotant à la station "I" (voir la Figure 6).

Figure 6: Durée station pour programme A.

• Vous pouvez régler la durée d'arrosage entre 1 et 99 minutes. Appuyer sur la touche + et la maintainir enforcée pour avancer le nombre de minutes, ou utiliser la touche - pour diminuer le nombre, ensuite appuyer sur ENTER. Lorsque le nombre de minutes est réglé, un "A" ou un "B" fixe apparaitra sur la station 1 et le curseur se placera sur la station 2 et continuera à clignoter.
• Répéter simplement ces étapes pour régler la durée d'arrosage pour les stations 2 à 6.
• Pour sauter une station, appuyer sur la touche ENTER.
• Pour effacer les durées d'arrosage programmes antérieurement, appuyer sur la touche EFFACER.

Attribution des jours d'arrosage pour le programme A

• Positionner le commutateur sur Jours d'arrosage en programme A. L'affichage indiquera un "A" et le curseur clignotera sous les jours de la semaine L, M, M, J, V, S, D (Lundi, Mardi, etc.) [voir Figure 7].

Figure 7: Affichage LCD avec jours d'arrosage

• Appuyer sur ENTER pour activer l'arrosage le lundi. Une flèche apparait sous L et le curseur se placera sur Mardi ("M"), appuyer sur ENTER pour activer l'arrosage ce jour. Répéter ces étapes pour tous les jours de la semaine.
  Pour sauter un jour, appuyer sur SUIVANT.
• Pour effacer un jour entre antérieurement, appuyer sur EFFACER.
• Pour arroser tous les deux jours, appuyer sur la touche SUIVANT pour placer le curseur sur "2ième" ensuite appuyer sur ENTER.

Note: Si vous choisissez d'arroser tous les deux jours, vous ne pouvez pas sélectionner de jours spécifiques pour l'arrosage.

Attribution d'intervalles d'arrosage pour le programme B

Le programme B est utilisé pour arroser à des intervalles de jours choisis (de 1 à 28) ou les jours pairs ou impairs. Leprogrammateur possède un compensateur pour années bissextiles et adaptera l'arrosage au programme à jours pairs et impairs jusqu'à l'année 2100.

• Positionner le commutateur sur Intervalle d'arrosage. Le curseur clignotera à la gauche du mot Intervalle [Voir Figure 8].

Figure 8: Affichage LCD avec intervalle d'arrosage

Utiliser les touches + ou - pour selectionner le nombre de jours entre arrosages. Exemple: Si vous désirez arroser une fois tous les 10 jours, réglez l'intervalle à 10.
- Pour activer l'intervalle d'arrosage, appuyer sur ENTER.

Note: Si un intervalle "3" est entre aujourd'hui, le programmateur encyclercha l'arrosage aujourd'hui pour la première fois et ensuite tous les "3" jours.

• Pour sélectionner un arrosage durant les jours pairs ou impaires, appuyer sur SUIVANT. Le curseur se placera sur le réglage pair ou impair, ensuite appuyer sur ENTER.
• Pour effacer un plan d'arrosage, appuyer sur EFFACER. Pour entrer un nouveau plan, appuyer sur SUIVANT.

FRANCAIS

Révision et modification de votre programme

Le programmeur Orbit® vous permet de réviser facilement un plan complet d'arrosage.

Par exemple, pour réviser les heures de démarriage d'arrosages en programme A, positionner simplement le commutateur sur Heures de démarriage en programme A et vérifier les heures de démarriage programmes. A l'aide de la touche SUIVANT, vous pouvez visionner le plan sans craindre de perturber la programmation.

Si vous désirez changer les heures de démarriage, les jours d'arrosage ou les intervalles, suivez simplement les directives pour ce programme.

Après la révision ou la modification d'un plan d'arrosage, il faut se rappelez de positionner le commutateur de nouveau sur AUTO, si vous désírez que le programmeur suive automatiquement votre programme.

Prêt pour un fonctionnement automatique

Une fois la programmation terminée, positionner le commutateur sur AUTO [Voir Figure 9].

Le programmeur est maintainant complètementprogramme et préta être utilisé en mode automatique. En mode automatique, chaque programme fonctionne en série, en commençant par le programme A.

Figure 9: Prêt pour un fonctionnement automatique

SECTION QUATRE

Fonctionnements manuel et semi-automatique

LeprogrammateurOrbita lacapacitéd'outrepasserleprogramme automatique sans déranger le programme préétabli.

Utilisation du mode semi-automatique

(Toutes les stations font une fois le cycle des programmes A et B)

• Positionner le commutateur sur AUTO, ensuite appuyer sur la touche MANUEL. "AB", "MANUEL" seront affichés et "TOUS" clignotera [Voir Figure 10]. Cela indique que toutes les six (ou douze) stations dans les programmes A et B seront arrêtées semi-automatiquement pendant les durées assignées en série.
• Pour activer les durées d'arrosage assignées en programme A et B pour chaque station, appuyer sur ENTER.

Figure 10: Arrosage semi-automatique pour les stations assignées aux programmes A et B

Note: L'arrosage commencera par les durées d'arrosage assignées à la

station 1 en programme A , ensuite passera à la station 1 en programme B avant de passer à la deuxième station et continuera en alternant. Seuls les stations auxquelles une durée d'arrosage a été assignée seront arrosées en mode manuel ou semi-automatique [Voir Figure 11].

Figure 11: Arrosage semi-automatique entre pour les programmes A et B, toutes les stations

(Toutes les stations font une fois le cycle du programme A uniquement)

• Pour activer chaque station à laquelle une durée d'arrosage a été assignée pour le programme A uniquement, appuyer sur la touche MANUEL, et ensuite sur la touche SUIVANT. Cela activera les stations auxquelles des durées d'arrosage ont été attribuées en programme A uniquement. Pour initier l'arrosage semi-automatique, appuyer sur ENTER [Voir Figure 12].
  (Toutes les stations font une fois le cycle du programme B uniquement)
• Pour activer chaque station à laquelle une durée d'arrosage a été attribuée pour le programme B uniquement, appuyer sur la touche MANUEL, et ensuite, appuyer sur la touche SUIVANT deux fois. Cette

procédure permettra d'activer seulement les stations pour lesquelles une durée d'arrosage a été attribuée, en programme B uniquement. Pour engager cet arrosage semi-automatique, appuyer sur ENTER.

Figure 12: Arrosage manuel en programme A ou B uniquement

Utilisation du système Manuel

Le mode de fonctionnement manuel vous permet de régler des durées d'arrosage pour chacune des six stations, entre 1 et 99 minutes.

• Positionner le commutateur sur AUTO.
• Appuyer sur la touche MANUEL. Ensuite, appuyer sur SUIVANT trois fois. Un curses clignotant s'affichera sur la station 1 avec l'indication -- MINS [Voir Figure 13].

Figure 13

FRANCAIS

• Pour régler le nombre de minutes pour la durée d'arrosage, il faut appuyer sur la touche + et la maintainir enforcée jusqu'à ce que le nombre de minutes désiré soit atteint. Il faut utiliser la touche - pour diminuer le nombre de minutes. Appuyer sur ENTER pour commencer l'arrosage.
  Pour sauter une station, appuyer sur la touche SUIVANT jusqu'à ce que le curseur clignote au-dessus du numero de la station que vous poulez programmerper. Par exemple: pour régler la station 3 pour une durée de cinq minutes, appuyer sur la touche MANUEL, et ensuite appuyer sur la touche SUIVANT cinq fois pour sélectionner le mode de fonctionnement manuel et avancer à l'arrosage pour la station 3; à l'aide des touches + et -, régler la durée d'arrosage manuel à cinq minutes; ensuite appuyer sur ENTER [Voir Figure 14].

Figure 14: Arrosage manuel de la station 3 pendant cinq minutes

Note: Une fois la touche MANUEL enforcée, si une option n'est pas sélectionnée dans les 60 secondes, l'affichage returne à l'indication de l'heure actuelle.

Interruption ou arrêt des signaux sortant du programmeur

Le programmeur a plusieurs caractéristiques incorporeés qui permettent à l'utiliser d'interrompree ou d'arrêter momentanément les signaux électriques sortant vers les vannes de la station.

Pour interrompre momentanément les signaux sortant vers les stations, appuyer sur le bouton ARRET/AUTO REDEMARRER situé sur le contrôleur portatif. Cela facilité les réparations rapides ou les changements de disposition du système d'arrosage. Pour redémarrer les signaux électriques sortants, appuyer simplement de nouveau sur le bouton ARRET/AUTO REDEMARRER. NOTE: Le programme returnera au point où il se serait trouve s'il n'y avait pas eu d'interruption. Par exemple, le programmateur n'essaye pas de rattraper le temps d'arrosage automatique perdu à cause de l'interruption.
- Pour interrompè ou arrêté un arrosage manuel ou semi-automatique, appuyer sur la touche EFFACER une fois. Le programmeur returnera à son programme initial d'arrosage automatique.

Utilisation du mode de salarié pluie selectionnable par l'utilisateur

Pour arrêté l'arrosage automatique pendant 24, 48 ou 72 heures, il faut utiliser la touche du mode DELAI PLUIE.

• Le commutateur étant positionné sur AUTO, appuyer sur la touche DELAI PLUIE une fois. Le programmateur imposera une interruption de 24 heures de tout arrosageprogramme.Àpres 24 heures,le programma-teur returnera automatiquement au programme d'arrosage initial.
  Pour augmenter le délate pluej jusqu'a 48 ou 72 heures, il suffit simplement d'appuyer sur la touche DELAI PLUIE de nouveau jusqu'a ce que la durée du délate désiré s'affiche.
• Pour effacer le mode lié plue, appuyer sur EFFACER [Voir Figure 15].
  Note: Lorsque le mode de délambda pluie est activé, le programmateur affichera les heures restant (compte à rebours) jusqu'à la fin du déali

demandé, en alternant avec l'heure actuelle et la date. A l'exception d'EFFACER, aucune touche n'est acceptée lorsque le programmeur est en mode de délié plue.

Figure 15: Affichage illustrant le mode Délai pluie

Arrêt complet du système

Pour arrêté le système complètement, positionner le commutateur sur arret. Le programmeur resteraprogramme mais n'activeraaucun arrosage.

SECTION CINO

Utilisation des fonctions de contrôle à distance

Réglage des fonctions de contrôle sans fil

Les fonctions de contrôle sans fil du programmateur vous permettent d'activer le programmateur à partir d'une distance allant jusqu'à 60 mètres grâce à l'émetteur sans fil portatif. Vous pouvez activer toutes les stations ou une station spécifique pendant un certain nombre de minutes. Cette caractéristique est tout spécialement utile en cas de dépannage,

réglage et réparation ainsi que pour un arrosage supplémentaire et pour la mise en marche et l'arrêt du système d'arrosage.

• Premièrement, installer une pile alcaline de 9 volts dans l'émetteur portatif [Voir Figure 16]. Pour tester la pile, appuyer sur le bouton ARRET/AUTO REDEMARRERitué sur l'émetteur. Levoyant rouge de l'émetteur s'allumera pendant 2 secondes et trois bips sonores résonneront. ÀpRES une utilisation intense (environ un an), la pile sera faible et le voyant rouge faiblira également. Remplacer la pile lorsque le voyageant commence à s'attenuer ou si la distance d'utilisation commence à diminuer.

Figure 16: Installation de la pile de l'émetteur

Pour tester le système sans fil, maintainir I'émetteur pres du programma-teur (le programmateur doit avoir un transformateur installé) et appuyer sur le bouton ARRET/AUTO REDEMARRER situé sur I'émetteur. Si le可观, désigné par RF actif et situé sur le programmateur, recoit une tension suffisante, il clignotera plusieurs fois, de même que le可观 rouge situé sur I'émetteur. NOTE: Si I'émetteur et le programmateur ne repondent pas de manière appropriée, il faut vérifier les sources de courant. Il peut également s'avérer nécessaire de programmer I'émetteur sur le programmateur (voir Programmation de I'émetteur en page 7).

Fonctionnement duprogrammateur à l'aide du dispositif sans fil

Le dispositif sans fil vous permet d'effectuer des cycles d'arrosages semi-automatiques d'une durée déterminée. Le programme normal

FRANCAIS

automatique du programmateur et le dispositif sans fil fonctionnent independamment. Cependant, le dispositif sans fil a priorité sur tout autre programme du programmateur.

(Pour activer une station pour une durée spécifique d'arrosage à l'aide de l'émetteur sans fil)

• Appuyer sur le bouton de la station désirée sur l'émetteur (numéro 1, 2, 3, etc.). L'émetteur émettra un son et levoyant rouge s'allumera [Voir Figure 17].
• Appuyer sur le bouton MARCHE pour la durée d'arrosage désirée (choisisir entre les durées de 2, 10, 30 ou 60 minutes). L'émetteur émettra troissons pour confirmer la commande. Levoyant rouge duprogrammateur clignotera plusieurs fois pour confirmer la réception du signal sans fil [Voir Figure 17]. Pendant un arrosage sans fil, l'écran duprogrammateur affichera la station active qui arrose (un "A" au-dessus du nombre de la station), affichera A DISTANCE, et fera le décompte du nombre de minutes restants pour l'arrosage de cette station.
• Il faut remarquer que le bouton MARCHE doit être enforcé dans les 10 secondes après le numéro de la station (alors que levoyant rouge est encore allumé) sinon il sera nécessaire de répéter les étapes.
  NOTE: L'arrosage sans fil a priorité sur tout autre fonction du programmeur (y compris automatique, semi-automatique ou manuel). Si le dispositif sans fil interrompt un programme automatique en cours, l'arrosage commandé par le dispositif sans fil sera activé, et ensuite le programmeur returnera à son programme automatique. Cependant, la durée de l'arrosage sans fil sera perdue en ce qui concerne le programme d'arrosage automatique. Le dispositif sans fil aura également priorité sur le délié pluie ou les modes ARRET du programmeur.
• Pour arrêté l'arrosage sans fil, appuyer simplement sur le bouton ARRET/AUTO REDEMARRAGE situé sur l'émetteur.

(Pour activer toutes les stations pendant une durée spécifique d'arrosage à l'aide de l'émetteur sans fil)

• Appuyer sur le bouton TOUTES sur l'émetteur. L'émetteur émettra un son et levoyant rouge s'allumera [Voir Figure 17].
• Appuyer sur le bouton MARCHE pour la durée d'arrosage désirée (choisisir entre les durées de 2, 10, 30 ou 60 minutes). L'émetteur émettra troissons pour confirmer la commande. Levoyant rouge duprogrammateur clignotera plusieurs fois pour confirmer la réception du signal sans fil [Voir Figure 17]. Pendant un arrosage sans fil, l'écran duprogrammateur affichera la station active qui arrose (un "A" au-dessus du nombre de la station), affichera A DISTANCE, et fera le décompte du nombre de minutes restants pour l'arrosage de chaque station. Il faut remarquer que chaque station sera activée,quel que soit la programmation du programmateur.
• Pour arrêtier un arrosage commandé par le dispositif sans fil, appuyer simplement sur le bouton ARRET situé sur l'émetteur.

Unité de transmis sion RF portable Boutons "ON" de durée d'arrosage
Figure 17: Arrosage à l'aide du dispositif sans fil

(Notes relatives à l'utilisation du dispositif sans fil)

• Il faut se rappeler la priorité du dispositif sans fil sur les fonctions nor

males du programmateur. Bien que le programmateur returne au programme automatique, le temps écoulé durant l'utilisation du cycle sans fil est perdu. Pour cette raison, l'interruption d'un programme automatique (ou semi-automatique) en cours peut faire que les stations en cours d'arrosage automatique ne soient pas arrosées à ce moment.

• Le dispositif d'arrosage sans fil n"empile" pas comme le font les programmes du programmateur. Une nouvelle commande sans fil efface la commande sans fil en cours.
• Àprous uneutilisation intense (environ un an),la pile sera faible et le voyant rouge faiblira également. Remplacer la pile lorsque levoyant commence à s'attenuer ou si la distance d'utilisation commence à diminuer.

Si l'émetteur et le programmateur ne répondent pas de manière appropriée, il faut vérifier les sources de courant. Il peut également s'avérer nécessaire de programmer l'émetteur sur le programmateur (voir Programmation de l'émetteur ci-dessous).

• La distance normale de fonctionnement de l'émetteur est de 60 metres sans obstacle. Cette distance est réduite lorsque la transmission s'effectue à travers un mur, des buissons, des barrières métalliques, etc. Pour obtenir de更好地 résultats, il fautMAININER l'émetteur au-dessus de votre tête ou directement devant vous.

Programmation du transmetteur

• Il n'est pas toujours nécessaire de suivre cette démarche pour les modèles vendus avec un transmetteur, puisque le transmetteur et la minuterie sont programmés pour fonctionner de pair. Cependant, si vous deviez remplaner le transmetteur, il faut alors régler le transmetteur sur la minuterie.

Programmation du transmetteur

• Le transmetteur dans une main, appuyez puis relâchéz le bouton de programmation du transmetteur qui se trouve sur le bouton de RETARD PLUIE. Le voyant rouge s'allume alors sur la minuterie. Appuyez sur le bouton off du transmetteur. Le transmetteur émet alors un signal sonore trois fois et le voyant rouge de la minuterie se met à clignoter, ce qui indique que la codification des paramêtres est achèvee.

SECTION SIX

Installation

Emplacement du programmeur

• Il est préférible deCHOISIR un emplacement prés d'une prise électrique standard et d'éviter l'utilisation d'une prise contrôle par un interrupteur.
• Le programmeur ne devrait pas etre exposée aux intempéries ou etre située dans un emplacement dont la température peut descendre a moins de 0 degrés C ou s'élever à plus de 45 degrés Celsius (-32 et +113 degrés Fahrenheit).
• Il est préféable d'installer le programmateur dans le garage ou dans un endroit protégé. Le programmateur ne devrait pas été installé à l'extérieur.

Note: La distance d'utilisation entre l'émetteur et le programmateur est d'environ 60 mètres sans obstacle. Cependant cette distance peut être diminuée par des obstacles tels que murs, automobiles, revêtements metalliques, etc. Pour Obtirer un résultat maximum, il faut monter le programmeur aussi haut que possible sur le mur de manière à pouvoir être atteinte facilement également en cas d'utilisation et d'entretien.

FRANCAIS

Montage du programmeur

• Visser une vis No. 8 au niveau des yeux de manière à ce que la tête de la vis dépasse le mur d'environ 3mm. Utiliser des attaches à écartement pour plâtre ou maconnerie si nécessaire.
  Glisser le trou de serrure à l'arrière du programmateur, au-dessus de la vis qui dépasse.
• Visser une vis No. 8 à travers chacun des deux trouss au bas du boitier du programmateur et dans le mur [Voir Figure 18].
  -nstaller deux piles AA et programmer de nouveau l'heure et la date comme requis.

Figure 18: Montage du programmeur

Câblage des vannes électriques

• Si la distance entre le programmateur et les vannes est inférieure à 210 mètres (700 pieds), il faut utiliser les câbles pour systèmes d'arrosage WaterMaster® ou un cable à gaine plastique pour thermostat de calibre 20 pour connecter le programmateur aux vannes. Si la dis

tance est supérieure à 210 metres, utiliser un cable de calibre 16. Le cable peut être enterré dans le sol. Cependant, pour plus de protection, on peut passer les cables à travers des tuyaux en PVC enterrés dans le sol. Il faut bien s'assurer d'éviter d'enterrer les fils dans un endroit dans lequel ils pourrait être endommagés suite à deutures travaux de terrasement.

• Chaque vanne a deux fils. L'un des fils doit être connecté en tant que conducteur neutre. Les conducteurs neutres de toutes les vannes peuvent être connectés ensemble à un conducteur neutre allant au programmeur. L'autre fil doit être connecté en tant que fil de station spécifique qui contrôle cette vanne [Voir Figure 19].
• Tous les fils doivent être joints à l'aide d'écrous de câblage, de soudure ou de ruban adhésié en vinyle. Pour une protection supplémentaire, on peut imperméabiliser les connections à l'aide d'un capuchon àGRAISE WaterMaster®.
• Pour éviter tout danger de chocoléctrique, il faut connecter une seule vanne à chaque station.

Figure 19: Câblage des vannes

Connexion des fils de vannes au programmeur

• Retirer le couvercle en le glissant vers le bas.
• Déterminer qu'elle vanne vous désirez connecter à une certaine station. Connecter chaque fil de la vanne à la borne de sa station (indiqué 1-6 ou 1-12) en insérer le fil dénudé.
• Il peut s'avérer nécessaire d'ouvrir la borne pour permettre l'insertion ou le retrait d'un fil. A cette fin, appuyer simplement vers le haut sur la patte située au haut de la borne.
• Connecter le conducteur neutre à la borne désignée par COM [Voir Figure 20].

Figure 20: Connexion des fils des vannes

Figure 21: Connexion du transformateur

Connexion du transformateur

• Le couvercle étant retire, il faut tracer les deux orifices de la borne désignés par 24VCA. Veiller à ce que le transformateur ne soit pas sous tension. Insérer l'une des deux aménées de courant du transformateur dans chaqueborne.
• Mettre le transformateur sous tension. [Voir Figure 21].

ATTENTION: NE PAS ATTACHER DEUX OU PLUSIEURS PROGRAMMATEURS A UN TRANSFORMATEUR.

Glisser le couvercle jusqu'à ce qu'il s'enclenche.

FRANCAIS

Dépannage

Problèmes et causes possibles

Une vanne ou plusieurs ne s'active(nt) pas:

1. Solenoide defectueux.
2. Fil casset ou non connecté.
3. Tige de contrôle du flux visse trop loin, bloquant ainsi la vanne.
4. Programmation incorrecte.

Les stations s'activent alors qu'elles ne le devraient pas

1. Pression de I'eau trop elevée.
2. Deux ou plusieurs heures de démarrage sont programmes.

Une des stations est bloquée et ne s'arrête plus:

1. Vanne défectueuse
2. Particules de saleté ou débris coincés dans la vanne.
3. Diaphragme de la vanne defectueux.

Toutes les vannes ne s'ouvrent pas:

1. Le transformateur n'est pas connecté ou il est défectueux.
2. La programmation est incorrecte.
3. Un fusible est grillé.

Leprogrammateur ne s'active pas:

1. Un fusible est grillé.
2. Le transformateur n'est pas connecté à une prise CA fonctionnelle.

Les vannes continuè à s'allumer et à s'arrêtér sans avoir été programmées à cet effet:

1. Plus d'une heures de démarrage estprogrammé avec des plans se chevauchant.
2. Pression excessive.

Les fusibles sont souvent grillés:

1. Court-circuit dans le câblage ou les solénoides.

Autres accessoires et produits de qualité

Système d'arrêt automatique lors de temps pluvieux

Pour obtenir un système d'arrêt automatique lors de temps pluvieux, contacter votre détaillant Orbit® pour acheter l'interrupteur, modèle Orbit® 57091, pour arrêt automatique lors de temps pluvieux. Cet interrupteur se connecte facilement au programmateur et empêche un arrosage inutile durant les périodes pluvieuses.

Boitier du programmeur résistant aux interpéries

Ce boîtier permet une installation extérieure de la plupart des programmateurs de marques diverses à montage interieur, classés UL.

Vannes automatiques

Des vannes automatiques solides, en plastique non corrosif, sont disponibles en options anti-siphon ou normale avec une tension basse sans danger.

Convertisseurs automatiques

Des convertisseurs solides, en plastique non corrosif, convertissant les vannes en plastique ou en laiton de la plupart des marques en vannes automatiques.

Capuchons àGRAISSSE

Protégent les fils de basse tension contre la corrosion ou les courts-circuits.

Question?

Veuillez contacter:
