MANUAL DE USUARIO WATERMASTER ORBIT

• Manual para el Usuario Reguladores para aspersores de riego de Orbit ® Cómo programar Reguladores para aspersores de doble programación Orbit ® SuperStar y WaterMaster® con control remoto inalámbrico integrado ESPAÑOL Sección uno: Introducción p. 16
• Sección dos: Para comenzar p. 18
• Sección tres: Programación p. 19
• Sección cuatro: Operación manual p. 22
• WTM000684 57096-24 rF.qxd 3/6/06 11:00 AM Page 3 Sección cinco: Características del control remoto inalámbrico p. 25
• Sección seis: Instalación p. 27
• Solución de problemas p. 30
• Otros productos y accesorios de calidad La información de este manual se ha preparado primordialmente para el usuario que vaya a establecer un programa de riego y lo adapte al Regulador. Este producto se ha preparado para usarse como controlador automático de regulador para activar válvulas de irrigación de 24 VCA, según se describe en este manual. Sugerencia: Antes de devolver este Regulador al almacén, sírvase ponerse en contacto con la sección de servicio técnico de Orbit®, llamando a: Servicio técnico:: 1-800-488-6156 or 801-299-5555 Aviso de marca registrada: WaterMaster® es marca registradas de la compañía Orbit® Irrigation Products, Inc. ESPAÑOL p. 31

SECCIÓN UNO

Introducción Gracias por seleccionar un Controlador para aspersores de Orbit®. Los diseñadores de Orbit® han combinado la simplicidad de interruptores mecánicos con la exactitud de elementos electrónicos digitales para proporcionarle un Controlador que es tanto fácil de programar como extremadamente versátil. El Controlador de Orbit® proporciona conveniencia y flexibilidad, permitiéndole hacer uso de un programa de riego completamente automático, semi-automático o manual, para satisfacer todas sus necesidades de riego. Este Controlador también incorpora la conveniencia y la flexibilidad del control remoto inalámbrico. Sírvase leer todo este manual antes de empezar a programar y a usar el Regulador. Entre algunas de las más notables características del diseño se incluyen las siguientes: reparaciones y para encender y apagar el sistema. El Controlador permite que se use hasta un máximo de 6 transmisores independientes. La conveniente luz LED que está en el frente del Controlador verifica la transmisión inalámbrica.

1. Pant

los val talla y Fusible El Fusible de Fusi.n lenta de 0.75 amperios protégé el circuito. Cuando tenga quecambiarlo, use un fusible WaterMaster® de 0,75 amperios o uno equivalente.

2. Te

4. Botó

Simplicidad en diseño Haciendo girar el dial a cualquiera de las nueve posiciones, usted puede examinar la programación o hacer cambios con facilidad.

Programación a control remoto Insertando dos baterías (pilas) alcalinas AA usted puede programar el Controlador antes de instalarlo en la ubicación permanente. Control remoto inalámbrico Con el uso del transmisor remoto inalámbrico, el Controlador puede hacerse funcionar por medio del control remoto inalámbrico, a una distancia máxima de 200 pies (60 metros) del controlador. Usted puede iniciar un ciclo de riego manual de 2, 10, 30 ó 60 minutos, para todas las estaciones o para cada una en forma individual. Es excelente para mantenimiento,

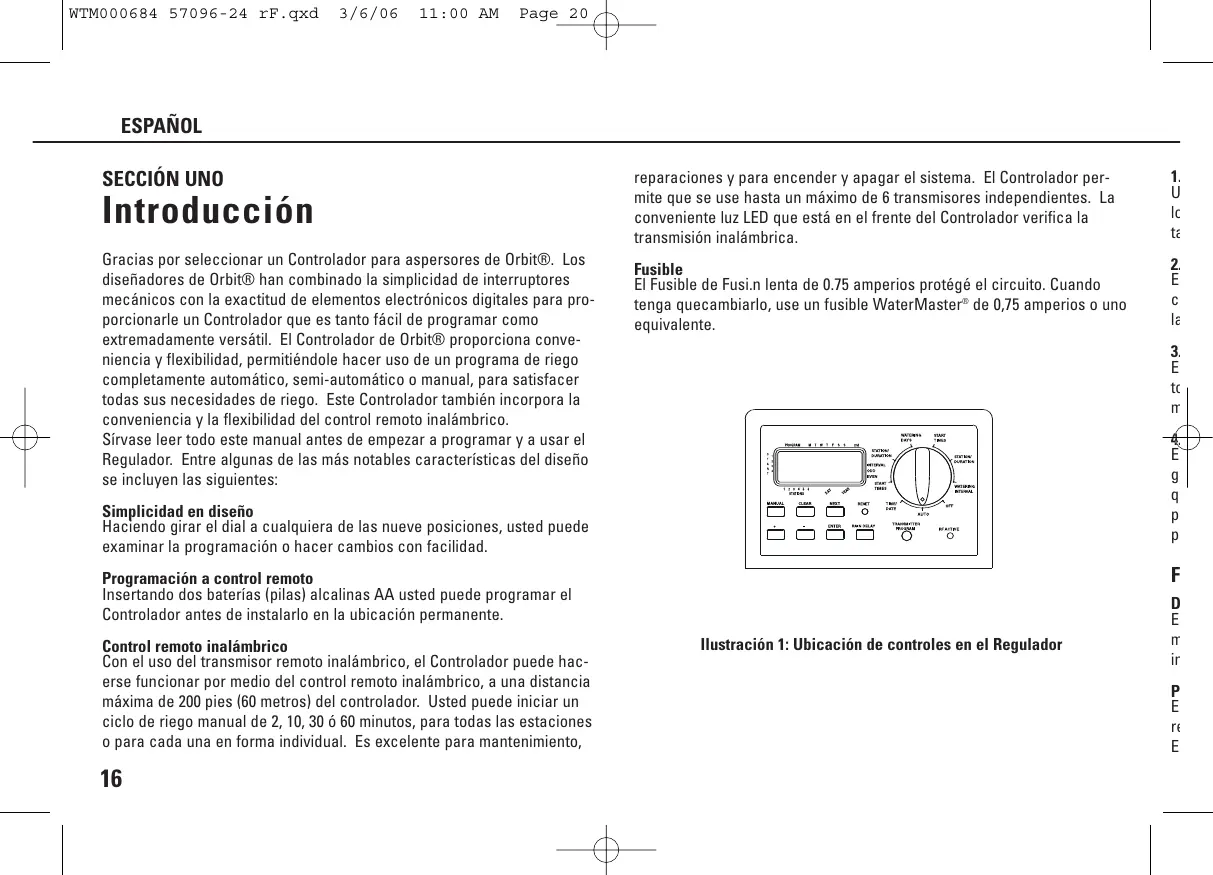

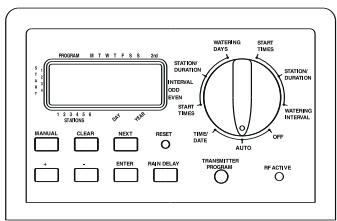

Ilustración 1: Ubicación de controles en el Regulador

WTM000684 57096-24 rF.qxd 3/6/06 11:00 AM Page 21

1. Pantalla digital

Una pantalla grande LCD muestra la hora del día e indica la mayoría de los valores de programación. Existe reciprocidad completa entre la pantalla y TODAS los demás controles.

2. Teclas de programación

El Regulador tiene siete teclas para la programación. Cuando se usan en conjunto con el selector giratorio, las teclas pueden fijar la hora del día, la hora de riego, los días de riego, las horas de inicio y otras funciones.

3. Selector giratorio

El elemento principal del Regulador es el selector giratorio. Este elemento tipo dial facilita ver cuál de las funciones se ha seleccionado actualmente y/o en qué modo se ha fijado el Regulador para su funcionamiento.

4. Botón para reposicionar

El botón para reposicionar borra la hora y la fecha pero no quita el programa de protección contra fallas instalado por la fábrica. Para evitar que se hagan accidentalmente cambios, el botón está incrustado en el panel y se debe oprimir con un objeto pequeño puntiagudo, como la punta de un lapicero o de un lápiz. Funciones importantes de programación Dos programas de riego--Resumen El Regulador le da la opción de usar cualquiera o TODAS estos programas independientes: Tenga en cuenta que cada estación se puede fijar independientemente ya sea en los programas A o B o en los dos A y B. Programa-B Proporciona dos opciones: Una para el riego en días pares o impares o para intervalos que van de entre el riego diario a cada 28 días. Esta característica está diseñada para satisfacer las continuas necesidades y restricciones impuestas por los gobiernos locales con el objeto de conservar agua. El Regulador calcula automáticamente los días pares e impares (por fecha) para cada mes y hace los ajustes necesarios en el caso de años bisiestos, para proporcionar el riego exacto en dichos días hasta el año 2100. Acumulación de horas de inicio El Regulador está diseñado para "acumular" horas de inicio que se sobrepongan. Si usted entra dos o más horas de inicio que se sobrepongan (en el mismo o en diferentes programas), el Regulador no activará dos estaciones al mismo tiempo. Al contrario, el Regulador activará en secuencia la primera estación y luego la(s) siguiente(s), tan pronto como la primera estación termine el período de duración de riego preestablecido. El Regulador NO acumula hasta el día de calendario siguiente. Esto evita que el Regulador viole el horario de riego de días pares o impares. Modos manual y semiautomático El regulador le proporciona cierto número de modos de operación manual y semiautomática para dar flexibilidad de riego. Usted puede anular la programación automática del Regulador en distintas maneras. Programa-A Este programa le permite programar estaciones seleccionadas para regar en días específicos de la semana o para regar cada segundo día. El programa A se repite continuamente en semanas sucesivas.

WTM000684 57096-24 rF.qxd 3/6/06 11:00 AM Page 22 ESPAÑOL

SECCIÓN DOS

Para comenzar La programación del Regulador se puede lograr siguiendo simplemente algunos pasos básicos. Antes de iniciar la programación, es importante instalar la batería, fijar la hora del día y la fecha y establecer un plan de riego. Instalación de baterías El Regulador necesita dos baterías AA para mantener la hora y la fecha en caso de que haya un corto de electricidad. En una instalación típica, las baterías completamente cargadas deben proporcionar suficiente energía para funcionar aproximadamente por un año.

• Quite la tapa o cubierta de la terminal.
• Inserte dos baterías AA en el compartimiento para baterías.
• Vuelva a cerrar la cubierta de la terminal. Baterías descargadas o la falta de ellas pueden hacer que la hora y la fecha se borren después de un corto de electricidad. Si esto sucede, usted tendrá que instalar baterías completamente cargadas y volver a entrar la hora y la fecha. TODAS los demás valores del programa se mantendrán en la memoria no volátil. Ilustración 2: Teclas de programación Haga girar el dial a la posición hora/fecha. En la pantalla se leerá 12:00 AM con tres flechas señalando el año (Y), el mes (M), y el día (D) [Vea la ilustración 3].
• Oprima y sotenga la tecla del signo + para hacer avanzar el reloj hasta la hora correcta del día. Use la tecla del signo - para ir hacia atrás. Cuando se llegue a la hora correcta del día, oprima la tecla ENTRADA para fijar la hora. Para aumentar o disminuir con mayor rapidez, mantenga oprimida la tecla del signo + o la del signo -, hasta que la pantalla pase al modo de avance rápido.
• Al programar, un cursor intermitente aparecerá sobre la flecha para determinar el año (Y), el mes (M) o la fecha (D) [Vea la ilustración 4].
• Use las teclas + y - para fijar el año correcto y luego pulse ENTRADA.
• Use las teclas + y - para fijar el mes correcto y luego pulse ENTRADA.
• Use las teclas + y - para fijar la fecha correcta y luego pulse ENTRADA.

Para fijar la hora del día y la fecha Si esta es la primera vez que se ha programado el Regulador, usted debe oprimir el pequeño botón que está incrustado y que está marcado con el nombre REPOSICIONAR. El oprimir REPOSICIONAR no afectará el programa de protección contra fallas instalado por la fábrica [Vea la ilustración 2].

toda u Ilustración 3: Pantalla LCD con información correspondiente

1) haga

2) entr

WTM000684 57096-24 rF.qxd 3/6/06 11:00 AM Page 23 Para entrar el programa de riego en cualquier secuencia Usted tiene la opción de entrar el programa de riego en la secuencia que desee. Esta característica facilita el examinar y cambiar el programa de riego. Los valores pueden cambiarse en cualquier momento, cuando esté fijando el programa inicial, o después de años de funcionamiento.

lustración 4 ADVERTENCIA: Si no se entra un programa de riego en el Regulador, el programa de protección contra fallas instalado por la fábrica encenderá cada estación TODAS los días por diez minutos. Para evitar la activación accidental de la válvula, siga cualquiera de los pasos siguientes:

1) haga girar el dial a APAGADO

2) entre un programa de riego

Para establecer un plan de riego Para ayudarle a visualizar la mejor manera de programar el Regulador, sería de gran ayuda trazar un plan de riego. Esto le ayudará a establecer los días y las horas en que desee regar.

SECCIÓN TRES

Programación El Regulador tiene dos programas que usted puede fijar para controlar toda una variedad de planes de riego. Según sus necesidades, usted puede usar cualquiera de los programas o los dos. Horas de inicio para el programa A o el B Nota: Una hora de inicio se refiere a la hora del día en que el programa comienza el riego en la primera estación, siguiendo las demás estaciones en secuencia. Cada estación no tiene horas de inicio distintas. Las horas de inicio no corresponden a estaciones específicas. Si usted entra más de una hora de inicio, todas las estaciones programadas volverán a regar (en secuencia).

• La manera en que usted fije la hora de inicio es la misma para los dos programas. Haga girar el dial a la posición de Horas de inicio del programa que desee fijar. La pantalla mostrará una A o una B, según el programa que haya seleccionado. En la pantalla se leerá --:--, y aparecerá un cursor intermitente en la posición Inicio 1 [Vea la ilustración 5].
• Fije la hora en que desee iniciar el riego para la hora de inicio 1, usando las teclas + o -, luego oprima la techa ENTRADA. La pantalla avanzará hasta Inicio 2. En el caso de desear horas de inicio adicionales, simplemente repita este procedimiento usando las teclas + y - para entrar la hora, luego oprima ENTRADA. Recuerde que cada hora de inicio activará todas las estaciones que se hayan programado para funcionar. Cada estación no cuenta con horas de inicio distintas. Las horas de inicio no corresponden a estaciones específicas.

WTM000684 57096-24 rF.qxd 3/6/06 11:00 AM Page 24 ESPAÑOL Ilustración 6: Duración de la estación para el programa A Ilustración 5: Pantalla LCD con hora de inicio Duración de riego para el programa A o el B Nota: Los dos programas requieren que se programe la duración de riego para cada una.

• Haga girar el dial a la posición Duración de estación ya sea en el program A o en el B. La pantalla mostrará el programa que usted haya seleccionado con una "A" o una "B" y los - - MINS y el cursor intermitente en la estación "1" [Vea la ilustración 6].

Usted puede fijar la duración del riego de 1 a 99 minutos. Oprima y mantenga oprimida la tecla + para aumentar el número de minutos, o use la tecla - para disminuir, y luego oprima ENTRADA. Cuando se hayan fijado los minutos, aparecerá una "A" o una "B" sobre la estación 1 y el cursor avanzará hasta la estación 2 y continuará parpadeando. Simplemente repita estos pasos para fijar las duraciones de riego para las estaciones 2 a 6. Para pasar por alto una estación, oprima la tecla Siguiente. Para borrar períodos de duración de riego programados previamente, oprima la tecla BORRAR. Asignación de días de riego para el programa A

• Haga girar el dial a Días de riego en el programa A. La pantalla mostrará una "A" y el cursor parpadeará debajo de los días de la semana M, T, W, T, F, S, S (lunes, martes, etc.) [Vea la ilustración 7].

WTM000684 57096-24 rF.qxd 3/6/06 11:00 AM Page 25

Haga girar el dial a Intervalo de riego. El cursor parpadeará a la izquierda de la palabra Interval [Vea la ilustración 8]. Ilustración 7: Pantalla LCD con días de riego

Oprima ENTRADA para activar el riego el lunes. Debajo de la M aparecerá una flecha y el cursor avanzará hasta el martes ("T"); oprima ENTRADA para activar el riego en dicho día. Repita estos pasos para TODAS los días de la semana.

• Para pasar por alto un día, oprima SIGUIENTE.
• Para borrar un día que se haya entrado previamente, oprima BORRAR.
• Si desea regar cada dos días, oprima la tecla SIGUIENTE para avanzar el cursor hasta "2nd", luego oprima ENTRADA. Nota: Si usted decide regar cada dos días, no puede fijar días específicos de la semana para el riego. Asignación de intervalos de riego para el programa B El programa B se usa para regar durante intervalos específicos entre días (1 a 28), o en fechas pares o impares del calendario. El Regulador tiene un compensador para años bisiestos y asegurará que se siga el plan de días pares e impares hasta el año 2100. Ilustración 8: Pantalla LCD con intervalo de riego

Oprima y mantenga en esa posición las teclas + o - para seleccionar el número de días entre riego. Por ejemplo, si usted desea regar una vez cada 10 días, fije el intervalo en 10.

• Para activar el intervalo de riego, oprima ENTRADA. Nota: Si hoy se entra un intervalo de "3", el Regulador regará por primera vez hoy, y de nuevo regará cada "3" días.
• Para borrar un programa, oprima BORRAR. Para entrar un nuevo programa, oprima SIGUIENTE. Repaso y cambio del programa El Regulador de Orbit® le permite repasar un plan de riego completo. Por ejemplo, para repasar las horas de comienzo de riego del programa A, simplemente haga girar el dial a la posición de Horas de inicio en el

WTM000684 57096-24 rF.qxd 3/6/06 11:00 AM Page 26 ESPAÑOL programa A y compruebe las horas que se hayan entrado. Usando la tecla SIGUIENTE, usted puede avanzar por todo el programa sin temor a cambiar la programación. Si usted desea cambiar las horas de inicio, los días de riego o los intervalos, simplemente siga las instrucciones para ese programa. Después de repasar o de cambiar un programa de riego, no olvide volver a pasar a AUTO el dial, si desea que el Regulador siga automáticamente su programa. Listo para la operación automática Después de que se haya completado la programación, haga girar a AUTO el dial [Vea la ilustración 9]. El Regulador está entonces completamente programado y listo para usarse en el modo automático. En este modo, cada programa funcionará en secuencia, empezando con el programa A.

SECCIÓN CUATRO

Operación semiautomática y manual

El Regulador de Orbit® tiene la habilidad de borrar el programa automático sin cambiar el programa preestablecido. Uso del modo semiautomático (Todas las estaciones pasan por un ciclo los dos programas A y B)

• Haga girar el dial a AUTO, luego oprima la tecla MANUAL. La pantalla mostrará "AB", "MANUAL" y "TODAS" aparecerá intermitente [vea la ilustración 10]. Esto indica que todas las seis (o doce) estaciones en los programas A y B regarán de una manera semiautomática durante los períodos asignados en secuencia.
• Para activar los períodos asignados de riego en los programas A y B para cada estación, oprima ENTRADA. Ilustra (Todas

Ilustración 9: Listo para la operación automática Ilustración 10: Riego semiautomático para las estaciones asignadas a los programas A y B Nota: Los períodos de duración de riego asignados a la estación 1 en el programa A, ocurren primero, luego pasan a la estación 1 en el programa B, antes de avanzar a la segunda estación y continuarán alternándose.

WTM000684 57096-24 rF.qxd 3/6/06 11:00 AM Page 27 Sólo las estaciones a las que se les asignaran períodos de riego, regarán cuando se usen los modos manual o semiautomático [Vea la ilustración 11]. ciar el riego semiautomático, oprima entrada.

Ilustración 12: Riego manual ya sea en el programa A o en el B únicamente

Ilustración 11: Riego semiautomático designado para los programas A y B y todas las estaciones (Todas las estaciones pasan una vez por un ciclo, programa A sólamente)

• Para activar cada una de las estaciones asignadas períodos de riego para el programa A únicamente, oprima la tecla manual, seguida por la tecla siguiente. Esto activará las estaciones con períodos de riego asignados únicamente en el programa A. Para iniciar el riego semiautomático, oprima entrada [Vea la ilustración 12]. (Todas las estaciones pasan una vez por un ciclo, programa B sólamente)
• Para activar cada una de las estaciones asignadas períodos de riego para el programa B únicamente, oprima la tecla manual, enseguida oprima la tecla siguiente dos veces. Esto activará las estaciones con períodos de riego asignados únicamente en el programa B. Para ini- Uso de la operación manual El modo de operación manual le permite fijar períodos de duración en cualquiera de las seis estaciones, de 1 a 99 minutos.
• Haga girar el dial a AUTO.
• Oprima la tecla MANUAL. Luego oprima SIGUIENTE tres veces. La pantalla mostrará un cursor intermitente en la estación 1 junto con -MINS [Vea la ilustración 13]. Ilustración 13

WTM000684 57096-24 rF.qxd 3/6/06 11:00 AM Page 28 ESPAÑOL

Para fijar el número de minutos que dure el riego, oprima y mantega oprimida la tecla + para avanzar hasta el número deseado de minutos de riego. Use la tecla - para ir hacia atrás o en reversa. Oprima ENTRADA para empezar el riego. Para pasar por alto una estación, oprima SIGUIENTE hasta que el cursor esté intermitente sobre el número de estación que desee programar. Por ejemplo, para fijar la estación 3 por cinco minutos, oprima la tecla MANUAL, luego oprima cinco veces la tecla SIGUIENTE para seleccionar el modo de operación manual y avanzar hasta el riego para la estación 3; usando la tecla + o la -, fije en cinco minutos la duración del riego manual, luego oprima ENTRADA [Vea la ilustración 14]. Ilustración 14: Riego manual de la estación 3 por cinco minutos Nota: Tras oprimir la tecla MANUAL, si no se hace una selección dentro de 60 segundos, la pantalla vuelve a la hora del día. Interrupción de la potencia generada por el Regulador El Regulador tiene varias funciones integradas que le permiten al usuario interrumpir momentáneamente la potencia eléctrica generada a las

válvulas de la estación.

• Para interrumpir momentáneamente la potencia eléctrica generada a las estaciones, oprima el botón APAGADO/REANUDADO AUTO del transmisor inalámbrico que se sostiene con la mano. Esto es útil cuando se desea hacer una reparación rápida o un ajuste en el sistema de rociadores. Para reiniciar la generación de potencia eléctrica, simplemente vuelva a oprimir una vez más el botón apagado/reanudado auto. NOTA: El programa volverá a donde debería estar, si la interrupción no hubiera ocurrido. Por ejemplo, el Regulador no trata de recobrar ningún riego automático que se perdiera debido a la interrupción.
• Para interrumpir o descontinuar el riego semiautomático o manual, oprima una vez la tecla BORRAR. El Regulador volverá al plan de riego automático original. Uso del modo de demora de lluvia que el usuario puede seleccionar Para detener el riego automático por 24, 48 ó 72 horas, use la tecla para activar el modo DEMORA DE LLUVIA.
• Teniendo en AUTO el dial giratorio, pulse una sola vez la tecla DEMORA DE LLUVIA. El Regulador forzará una interrupción de 24 horas de todo riego programado. Después de 24 horas, el Regulador volverá automáticamente a su programa inicial de riego.
• Para aumentar la demora de lluvia a 48 ó 72 horas simplemente oprima de nuevo la tecla DEMORA DE LLUVIA hasta que la hora de demora deseada aparezca en la pantalla.
• Para cancelar el modo de demora de lluvia, oprima BORRAR [Vea la ilustración 15].
• Nota: Mientras se encuentre en el modo de demora de lluvia, el regulador dejará ver las horas que quedan (contando hacia abajo) hasta el final de la demora aceptada, alternando con la hora y la fecha actuales.

Además de borrar, no se acepta ninguna otra tecla mientras el Regulador esté en el modo de demora de lluvia. Ilustración 15: Pantalla que muestra la demora de lluvia adicional y para encender y apagar el sistema de riego.

• Primero, instale una batería alcalina de 9 voltios en el Transmisor de mano [vea la ilustración 16]. Para examinar la batería, oprima el botón APAGADO/REANUDADO AUTO en el Transmisor. La luz roja del Transmisor se encenderá por un período de dos segundos, y se escucharán tres sonidos acústicos. Después de uso continuo (aprox. un año), la batería se debilitirá, y la luz roja será ténue. Cambie la batería cuando la luz llegue a este nivel o si empieza a disminuir la distancia de operación. Interrupción completa del sistema Para interrumpir el sistema, haga girar el dial a la posición APAGADO. El Regulador continúa programado pero no regará. Ilustración 16: Instalación de batería de Transmisor

SECCIÓN CINCO

Uso de las características del control remoto Disposición de las funciones del inalámbrico Las funciones del control remoto inalámbrico del Regulador le permiten hacer funcionar el Regulador desde una distancia máxima de 200 pies (60 metros), usando el transmisor inalámbrico que se usa con la mano. Usted puede encender todas las estaciones o una en particular, por cierto número de minutos. Esta función es útil, particularmente en la solución de problemas, para hacer ajustes o reparaciones, para realizar riego

Para examinar el sistema inalámbrico, sostenga el Transmisor cerca del Regulador (el Regulador debe tener instalado el transformador) y oprima el botón APAGADO/REANUDADO AUTO en el Transmisor. Si está debidamente alimentado de energía, la luz roja que está en el lado frontal del Regulador (marcada FR Activo destellará varias veces, al igual que la luz roja del Transmisor. NOTA: Si el Transmisor y el Regular no responden como es debido, examine las fuentes de energía. Tal vez haya necesidad de programar también el Transmisor al Regulador (vea Programación del Transmisor). Operación del Regulador usando las funciones del inalámbrico La función de inalámbrico le permite realizar ciclos de riego de progra-

WTM000684 57096-24 rF.qxd 3/6/06 11:00 AM Page 30 ESPAÑOL mación semiautomática. El programa normal automático del Regulador y la función de inalámbrico funcionan independientemente. Sin embargo, el funcionamiento inalámbrico tiene prioridad sobre cualquier otro programa del Regulador. (Para activar una estación por un período específico de riego usando el Transmisor inalámbrico)

• Oprima el botón de la estación deseada en el Transmisor (número 1, 2, 3, etc.). El Transmisor emitirá una sola señal acústica y la luz roja se encenderá [Vea la ilustración 17].
• Oprima el botón ENCENDIDO para el período deseado de riego (seleccione los períodos de duración de 2, 10, 30 ó 60 minutos). El Transmisor emitirá tres señales acústicas para confirmar el mandato. La luz roja del Regulador se dejará ver intermitente varias veces para indicar que ha recibido la señal del inalámbrico [Vea la ilustración 17]. Durante el riego inalámbrico, la pantalla del Regulador mostrará la estación activa que se está regando (una "A" aparecerá sobre el número de estación), indicará REMOTO y contará en forma descendente el número de minutos que quedan en esa estación.
• Recuerde que el botón de ENCENDIDO se debe oprimir dentro de 10 segundos del botón de la estación deseada (mientras que todavía esté encendida la luz roja) o tendrá que repetir los pasos.
• NOTA: El riego usando el inalámbrico tiene prioridad sobre cualquier otra función del Regulador (incluyendo los modos automático, semiautomático o manual). Si la función de inalámbrico interrumpe un programa de funcionamiento automático, el riego por inalámbrico ocurrirá, y de ahí en adelante el Regulador volverá al programa automático. Sin embargo, cualquier tiempo que pase durante el riego por inalámbrico se perderá. La función del inalámbrico también borrará la demora de lluvia o los modos APAGADO del Regulador.
• Para interrumpir el riego por inalámbrico, simplemente oprima en el

Transmisor el botón APAGADO/REANUDADO AUTO. (Para activar todas las estaciones por un período específico de riego usando el Transmisor inalámbrico)

• Oprima en el Transmisor el botón TODAS. El Transmisor emitirá una vez una señal acústica y la luz roja se encenderá [Vea la ilustración 17].
• Oprima el botón ENCENDIDO del período de riego deseado (seleccione períodos de 2, 10, 30 ó 60 minutos). El Transmisor emitirá tres señales acústicas para confirmar el mandato. La luz roja del Transmisor se verá intermitente varias veces para indicar que ha recibido la señal del inalámbrico [Vea la ilustración 17]. Durante el riego por inalámbrico, la pantalla del Regulador mostrará la estación activa que se está regando (una "A" aparecerá sobre el número de estación), indicará REMOTO y contará en forma descendente el número de minutos que quedan en esa estación. Se debe tener en cuenta que cada estación se activará, a pesar de la programación en el Regulador.
• Para interrumpir el riego por inalámbrico, simplemente oprima el botón APAGADO en el Transmisor (Notas

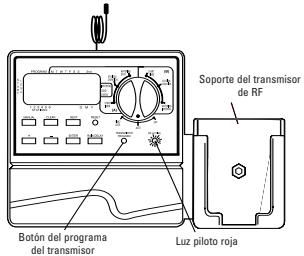

Soporte del transmisor de RF Transmisor de RF de mano Luz piloto roja Botones de la estación Botones de encendido para duración del agua Botón “Apagado/ Reanudación automática" Botón "Todas las estaciones" Botón del programa del transmisor Luz piloto roja Ilustración 17: Riego usando las funciones del control remoto inalámbrico (Notas sobre el uso de las funciones del control remoto inalámbrico)

• Recuerde que las funciones del inalámbrico tienen prioridad sobre las operaciones normales del Regulador. Aunque el Regulador vuelva al programa automático, el tiempo que se pase durante un ciclo por inalámbrico se perderá. Debido a esto, el interrumpir un programa que esté en actividad (semiautomático o manual) puede causar que algunas de las estaciones del programa que esté activado en ese momento no rieguen.
• Las funciones de riego por inalámbrico no "acumulan" como lo hacen los programas del Regulador. Un nuevo mandato del inalámbrico cancelará el mandato que esté funcionando en ese momento.
• Después de uso continuo (aprox. un año), la batería se debilitirá, y la luz roja será ténue. Cambie la batería cuando la luz llegue a este nivel o si empieza a disminuir la distancia de operación.
• Si el Transmisor y el Regulador no responden de la manera debida, examine las fuentes de alimentación de energía. Tal vez sea también necesario programar el Transmisor al Regulador (vea Programación del Transmisor a continuación).
• La distancia normal para el funcionamiento del Transmisor es de 200 pies (60 metros). Esta distancia se reduce cuando se transmite a través de paredes, arbustos, forros metálicos, etc. Para que la transmisión sea de mejores resultados, sostenga el Transmisor sobre la cabeza o frente a usted. Programación del Transmisor Tal vez no sea necesario usar este procedimiento para modelos que se vendan con un Transmisor incluido, ya que el Transmisor y el Regulador ya han sido programados para funcionar de manera acoplada. Sin embargo, si usted cambia Transmisor debe codificar el Transmisor al Regulador. Para programar el Transmisor: Mientras sostiene con una mano el Transmisor, oprima y suelte el botón PROGRAMA DEL TRANSMISOR. El indicado luminoso rojo del Regulador se encenderá. Oprima el botón APAGADO del Transmisor. El Transmisor emitirá tres señales acústicas y el indi-cador luminoso rojo del Regulador parpadeará, indicando que la codificación del programa se ha completado.

SECCIÓN SEIS

Instalación Ubicación del Regulador

• Seleccione un lugar junto a un tomacorriente. Evite usar un tomacorriente controlado por un interruptor de encendido/apagado (On/Off).
• El regulador no debe estar expuesto a la interperie ni se debe operar en temperaturas menores de 32 ni mayores de 113 Fahrenheit. (0 c + 45 c).
• La instalación tiene mejores resultados en un garaje o en una área protegida. No se debe instalar un Regulador a la interperie. Nota: La distancia para el funcionamiento del Transmisor y del Regulador es de aproximadamente 200 pies (60 metros). Esta distancia se puede ver afectada por obstáculos como paredes, automóviles, forros metálicos, etc. Para obtener la máxima distancia de operación, monte el Regulador en la pared, en un lugar tan alto como lo permita la conveniencia de operación y funcionamiento.

WTM000684 57096-24 rF.qxd 3/6/06 11:00 AM Page 32 ESPAÑOL Montaje del Regulador

• Atornille un tornillo No. 8 a nivel de la vista, dejando la cabeza del tornillo salida de la pared aproximadamente 1/8 de pulgada (0,32 cm). Si es necesario, use sujetadores de expansión para argamasa.
• Deslice el ojo de la cerradura que está en la parte de atrás del regulador sobre el tornillo extendido.
• Atornille contra la pared un tornillo N. 8 en cada uno de los dos agujeros que están en la parte inferior de la caja del regulador [Vea ilustración 18].
• Instale dos baterías AA y vuelva a entrar la hora y la fecha según se requiera. Instalación de las válvulas eléctricas
• Si la distancia entre el regulador y las válvulas es de menos de 700 pies (213 metros), use alambre para rociadores WaterMaster® o alambre para termostato de cubierta plástica de calibre 20 para conectar el regulador a las válvulas. Si la distancia es de más de 213 metros, use alambre de calibre 16. El alambre se puede enterrar en el suelo; sin embargo, para mayor protección, el alambre se puede pasar por tubo PVC y luego enterrar en el suelo. Asegúrese de no enterrar el alambre en ubicaciones donde se pueda dañar debido a excabaciones que se pudieran hacer en el futuro.

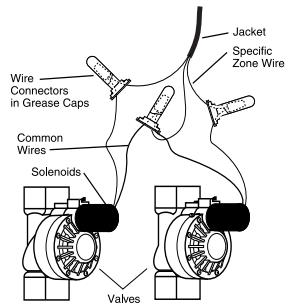

No. 8 Screw Screwholes Ilustración 19: Instalación de válvulas Wall

Ilustración 18: Montaje del Regulador

Cada válvula tiene dos alambres. Uno debe conectarse como el alambre común. Los alambres comúnes para todas las válvulas pueden conectarse juntos a uno de los alambres comúnes que vayan a la válvula. El otro alambre de válvula se debe conectar al alambre de la estación específica que controlará esa válvula [Vea la ilustración 19]. WTM000684 57096-24 rF.qxd

3/6/06 11:00 AM Page 33 TODOS los alambres deben unirse por medio de tuercas para alambre, soldadura o cinta de vinilo. Para protección adicional en caso de conexiones a prueba de agua se puede usar un casquillo aislante de grasa WaterMaster®. Para evitar daños eléctricos, sólo debe conectarse una válvula a cada estación. Conexión de alambres de válvula al Regulador

• Quite la tapa, deslizándola.
• Decida cuál de las válvulas desea conectar a cuál estación. Conecte cada alambre de válvula a su propia terminal de estación (marcadas 16 ó 1-12) insertando el alambre descubierto.
• Tal vez haya necesidad de abrir la terminal para permitir la inserción o la extracción del alambre. Para hacerlo, simplemente oprima hacia arriba en el tabulador ubicado en la parte de arriba de la terminal.
• Conecte el cable común a la terminal marcada "COM" [Vea la ilustración 20]. Ilustración 20: Conexión de alambres de válvula Ilustración 21: Conexión de transformador

WTM000684 57096-24 rF.qxd 3/6/06 11:00 AM Page 34 ESPAÑOL Conexión del transformador

• Tras quitar la tapa, busque los dos agujeros de terminal marcados "24VAC". Asegúrese de que el transformador no esté conectado. Inserte uno de los dos conductores de alimentación desde el transformador a cada una de las terminales.
• Conecte el transformador [Vea la ilustración 21]. ADVERTENCIA: NO CONECTE DOS O MáS REGULADORES JUNTOS CON UN TRANSFORMADOR.
• Vuelva a colocar la tapa hasta que el chasquido indique que ha quedado asegurada. Solución de problemas Problemas/Posibles causas Una o más válvulas no encienden:

1. Solenoide defectuoso.

2. Alambre roto o sin conectar.

3. Tubo de control de flujo atornillado, apagando válvula.

4.Programación incorrecta. Las estaciones se encienden cuando no deberían:

1. La presión de agua es muy alta.

2. Se ha programado más de una hora de inicio.

Una estación ha quedado trabada en encendido y no se apaga:

1. Válvula defectuosa.

2. Partículas de mugre o desecho estancadas en la válvula.

3. Diafragma de la válvula defectuoso.

Todas las válvulas no se encienden:

1. Transformador defectuoso o desconectado.

2. Programación incorrecta.

3. Se quemó el fusible.

El Regulador no enciende:

1. Se quemó el fusible.

2. Transformador no está enchufado en un tomacorriente que funciona.

Válvulas continúan encendiéndose y apagándose cuando no están programadas para hacerlo:

1. Se ha programado más de una hora de inicio con programas superpuestos.

2. Excesiva presión.

Repentinamente se quema un fusible:

1. Corto en conexión o solenoides.
