Type de produit	Enceinte acoustique
Marque	KLIPSCH
Modèle	ORN
Dimensions (H x L x P)	90,5 x 76,5 x 47,6 cm
Poids	Non spécifié
Sensibilité	104 dB SPL
Puissance admissible maximale	100 watts
Impédance nominale	Compatible 4 à 8 ohms
Alimentation	Passive (nécessite amplificateur externe)
Type de connexion	Bornes à vis (positive et négative)
Finition du boîtier	Bois de placage (huilé, laqué ou brut selon version)
Entretien du bois	Chiffon doux sec ou légèrement humide ; pour bois huilé, appliquer huile d'ameublement sans cire plusieurs fois par an
Précautions de sécurité	Ne pas brancher directement sur secteur ; éviter humidité et températures extrêmes ; ne pas utiliser le volume de l'amplificateur au maximum
Placement recommandé	Près des coins d'une pièce, avec une distance entre enceintes inférieure ou égale à la distance d'écoute
Distance minimale du mur	7,6 cm (pour modèles avec évents arrière)
Amplificateur recommandé	Puissance de sortie minimale de 20 watts par canal
Protection contre la lumière directe	Éviter l'exposition au soleil direct
Nombre de voies	Non spécifié (consulter la notice détaillée)

FOIRE AUX QUESTIONS - ORN KLIPSCH

Comment brancher mes enceintes KLIPSCH ORN ?

Éteignez l'amplificateur. Utilisez des câbles de section suffisante. Raccordez la borne noire de l'enceinte à la borne négative de l'amplificateur et la borne rouge à la borne positive. Respectez la polarité pour chaque canal (gauche/droite). Serrez bien les bornes à vis.

Quel amplificateur utiliser avec les enceintes ORN ?

Un amplificateur d'une puissance minimale de 20 watts par canal est recommandé. Il est possible d'utiliser un amplificateur plus puissant (jusqu'à 200 W) même si l'enceinte est nominale à 100 W, à condition de ne pas saturer le volume.

Où placer les enceintes pour un meilleur son ?

Placez les enceintes près des coins de la pièce, avec les woofer au sol. La distance entre les enceintes doit être inférieure ou égale à la distance d'écoute. Pour les modèles avec évent arrière, laissez au moins 7,6 cm entre l'enceinte et le mur.

Puis-je brancher directement l'enceinte sur une prise électrique ?

Non, jamais. Les enceintes acoustiques sont passives et doivent être connectées uniquement à un amplificateur ou récepteur audio. Le branchement sur secteur peut endommager l'enceinte et provoquer un incendie.

Comment entretenir le boîtier en bois de mes enceintes ?

Pour la finition laquée, utilisez un chiffon doux et sec. Pour la finition huilée, appliquez une huile d'ameublement sans cire plusieurs fois par an. Évitez l'exposition directe au soleil et l'humidité excessive.

Quelle est la sensibilité des enceintes ORN ?

La sensibilité est de 104 dB SPL, ce qui signifie qu'elles produisent un niveau sonore élevé avec une faible puissance d'amplification.

Puis-je utiliser un câble électrique ordinaire pour le branchement ?

Oui, un câble électrique standard de section suffisante peut être utilisé. Dénudez les extrémités sur environ 2,5 cm et identifiez la polarité (un fil est lisse, l'autre a des nervures). Suivez les étapes de branchement dans la notice.

Que faire si le son est déformé ou faible ?

Vérifiez que l'amplificateur n'est pas en saturation (volume trop élevé). Assurez-vous que les connexions sont correctes et que la polarité est respectée. Éloignez les enceintes des murs si le son est trop basseux.

Les enceintes ORN sont-elles adaptées à un usage en extérieur ?

Non, ces enceintes sont conçues pour une utilisation en intérieur. Ne les exposez pas à l'humidité, à la pluie ou à des températures extrêmes.

Où trouver des pièces de rechange pour les enceintes ORN ?

Contactez un revendeur agréé KLIPSCH ou le service après-vente. Les pièces comme les haut-parleurs ou les bornes peuvent être remplacées. Conservez la preuve d'achat pour la garantie.

MODE D'EMPLOI ORN KLIPSCH

Consignes de sécurité

• Ne raccorder JAMAIS une enceinte directement à une prise électrique. Le raccordement ne peut se faire qu'à un amplificateur audio ou un appareil équivalent en respectant les instructions reprises dans la section "Comment brancher vos enceintes".
• N'utilisez JAMAIS vos enceintes dans des conditions d'humidité ou de température extrêmes.
• Quelle que soit la puissance de votre amplificateur, ne faites JAMAIS fonctionner vos enceintes en réglant le volume de l'amplificateur à son maximum. Lorsqu'ils fonctionnent à pleine puissance, les amplificateurs engendrent en effet des distorsions très importantes qui risqueraient d'endommager vos enceintes.
• Placer les câbles de connexion des enceintes de telle manière qu'ils ne constituent aucun danger.

Placement des enceintes acoustiques

Une bonne orientation de vos enceintes acoustiques est importante pour obtenir un son de qualité.

Dans les conditions normales, toutes les enceintes doivent le meilleur résultat lorsqu'elles sont placées à proximité des coins d'une pièce avec les éléments wooder placés verticalement sur le sol. Les enceintes devraient idéalement être placées de telle manière que la distance entre elles soit inférieure ou égale à la distance de chacune des enceintes à la

position d'écoute. Si la distance entre les enceintes est de 3 m, par exemple, la distance de chacune des enceintes à la position d'écoute devrait être de 3 m ou plus. La sonorité est généralement la meilleure lorsqu'les enceintes sont placées de telle manière que le son est dirigé vers un point se situant juste devant la position d'écoute.

Le figures illustrant les emplacements idéaux pour obtenir le meilleur effet stéréo. Il est donc conseillé de réaliser des arrangements similaires.

De nombreux modèles KLIPSCH sont équipés d'éléments sub-bass à l'arrière du boîtier. Pour obtenir le rendement optimal, ces modèles doivent être placés de telle sorte que l'enceinte soit située au moins 7,6 cm du mur. Selon l'acoustique de la pièce, on pourrait obtenir différents degrés de présence des basses en augmentant la distance des enceintes par rapport au mur. Il est préférible de faire quelques essais pour trouver l'emplacement qui donne le meilleur effet sonore.

Utiliser un amplificateur d'une puissance de sortie par canal de 20 watts minimum. Il est possible d'utiliser un amplificateur d'une puissance de sortie supérieure à la charge nominale efficace de vos enceintes. Vous pouvez des lors utiliser un amplificateur d'une puissance de sortie de 200 watts alors que les enceintes ont une charge nominale en continu de 100 watts. Il est possible d'utiliser une paire d'enceintes d'une impédance de 4 ou 6Ω avec un amplificateur 8Ω.

Comment brancher vos enceintes?

De deux câbles et un bon raccordement améliorent sensiblement le son de vos enceintes KLIPSCH. Consultez votre spécialiste audio-HiFi pour connaître les meilleures câbles disponibles dans toute région et suivez les instructions d'installation propres aux câbles choisis. Le câble électrique ordinaire qui donne un résultat satisfaisant et que l'on trouve facilement partout offre une alternative satisfaisante aux câbles spéciaux. Si vous optez pour cette solution, choisissez du fil de section suffisante et ouvrez les instructions ci-dessus pour le branchement. 1. Éteindre l'installation 2. Couper deux longueurs approximativement égales de fil, sans dépasser la longueur nécessaire. Le câble électrique ordinaire contient deux faisceaux de fil tordus qui se distinguent par l'aspect extérieur de la gaine isolante. Celle-ci est en effet

lisse pour un des fils et presente une "pingère" ou d'autres marques pour l'autre fil. 3. Séparer les fils à chacune des extrémités sur une longueur de 7,6 cm en ayant son de ne pas endommager la gaine isolante. 4. Demulier les fils sur 2,5cm au cachuno des extrémités. 5. Racoridurunsfilsalborno d'entree noire au dos l'encente de gauche. Pour raelser ce raccionment, devisser la tete de la borne en la tournant dans le sens contraire de aiguelles d'une montre de plusieurs tours. Enroulerle fildedou sur la bornepuis revisser et serrer la tete en la tournant dans le sens des aiguelles d'une montre. 6. Sur l'amplificateur, raccorder l'autre extrémité de ce même fil à la borne négative de sortie pour l'enceinte de gauche. (Cette sortie négative est marquée", "common" ou "ground" ou est de valeur noire.) Survenir les instructions du fabricant de l'amplificateur pour réaliser au moins le recordement. 7. Au dos de l'enceinte de gauche, raccorder ensuite l'autre fil toroné du cordon électricque à la borne d'entrefè de couleur rouge. Proceder de la même manière que celle désrite au point 5 pour réaliser le raccordement. 8. Raccorder l'autre extrémité de ce fil à la borne positive de sortie pour l'enceinte de gauche sur l'amplificateur. (Cette sortie positive est marquee " " ou " 8 " ou est de couleur rouge.) Suivre les instructions du fabricant be l'amplificateur pour réaliser au moins le raccordement. 9. Verifie l'aspect extérieur de la gaine isolante du cordon électrique pour s'assurer que la sortie négative de gauche de l'amplificateur est bien raccordée à l'entrée noire de l'enceinte de gauche et que la sortie positive de

L'enceinte de gauche. 10. Pour raccorder l'enceinte de droite, suivre la même procédure et veiller à ce que les fils de l'enceinte droite soient bien raccordés aux bornes de sortie de droite de l'amplificateur.

Entretien du bois

Suivez les instructions ci-dessous pour les différentes finitions

Bois de placage huilé.

Plusieurs fois par an, appliquez au bouchon une couche d'huile fine d'ameublement en respectant les instructions du fabricant. Ne jamais employer d'huile contenant de la cire.

Bois de placage laqué. Un chiffon doux et sec suffit pour l'entretien de routine. Si nécessaire, mouillez légèrement le chiffon.

Bois de placage brut. Certaines enceintes KLIPSCH sont livrées en bois brut pour permettre de leur donner la finition souhaitée assortie à un meuble donné. Ce bois brut doit être traité aussitôt que possible en suivant scrupuleusement les instructions se rapportant à la finition de tout choix.

Precautions speciales. Il faut évier d'exposer les enceintes KILPSCH à la lumière directe du soleil ou des places dans un endro particulierément humide.

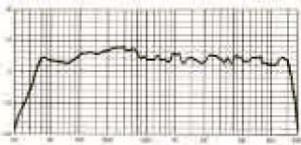

0-100dB

Profondeur (du centre devant)

jusqu'au coin) 72.5 cm (28

Sensibilité: 104 dB SPL

Sensibilité: 104 dB SPL

Rendement maximum: 100 watts

Hauteur (la base incluse) 90.5 cm

(35-5/8")

Largeur:76.5cm(30-1/8")

Profondeur: 47.6 cm (18-3/4")

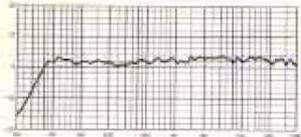

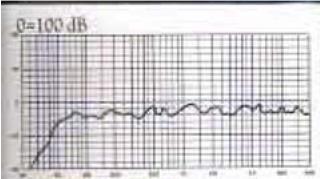

0-100dB

Largeur: 47cm(18-1/2")

Profondeur: 39.4cm(15-1/2")

Hauteur:89.9cm(35-3/8)

Largeur: 41.9 cm (16-1/2")

Profondeur: 10.4 cm (12")

Sensibilité: 97,5 dB SPL

Retrait maximum: 100 watts

Hauteur: 79.1 cm (31-1/8")

Langeur 40.3 cm (15.7/8")

Profondeur: 31.1 cm (12-1/4")
