KG 1 - Enceinte acoustique KLIPSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte acoustique
Marque	KLIPSCH
Modèle	KG 1
Sensibilité	104 dB SPL
Puissance maximale	100 watts
Hauteur	90,5 cm
Largeur	76,5 cm
Profondeur	47,6 cm
Placement recommandé	Au sol, proche des coins de la pièce
Distance minimale au mur	7,6 cm
Amplificateur recommandé	Puissance minimale 20 watts par canal
Impédance	Adaptée aux amplificateurs 8 Ω
Finition	Bois de placage (huilé, laqué ou brut)
Entretien	Chiffon doux sec ou légèrement humide
Conseils de sécurité	Ne pas brancher sur prise secteur ; éviter humidité et températures extrêmes
Garantie	Non spécifiée

FOIRE AUX QUESTIONS - KG 1 KLIPSCH

Quelle est la puissance recommandée pour l'amplificateur ?

Utilisez un amplificateur d'une puissance de sortie par canal de 20 watts minimum. Vous pouvez utiliser un amplificateur plus puissant, jusqu'à 200 watts, même si l'enceinte est nominale à 100 watts.

Comment brancher mes enceintes à l'amplificateur ?

Éteignez l'installation. Coupez deux longueurs égales de fil, dénudez les extrémités sur 2,5 cm. Raccordez le fil avec la borne noire de l'enceinte à la borne négative de l'amplificateur, et le fil avec la borne rouge à la borne positive. Servez-vous de la même procédure pour l'enceinte droite.

Où placer les enceintes pour un meilleur son ?

Placez les enceintes près des coins de la pièce, avec les woofer verticalement sur le sol. La distance entre les enceintes doit être inférieure ou égale à la distance de chaque enceinte à la position d'écoute. Un espacement de 7,6 cm du mur est recommandé.

Puis-je utiliser un amplificateur de puissance supérieure à celle des enceintes ?

Oui, vous pouvez utiliser un amplificateur de puissance supérieure (par exemple 200 watts) tant que vous ne réglez pas le volume au maximum. Les distorsions à pleine puissance risquent d'endommager les enceintes.

Comment entretenir le bois des enceintes ?

Pour le bois huilé, appliquez une couche d'huile fine d'ameublement plusieurs fois par an. Pour le bois laqué, un chiffon doux et sec suffit, éventuellement légèrement humide. Évitez la cire et l'exposition directe au soleil.

Quels câbles utiliser pour le branchement ?

Utilisez de préférence des câbles audio spéciaux ou du cordon électrique ordinaire de section suffisante. Le fil doit être séparé sur 7,6 cm et dénudé sur 2,5 cm aux extrémités.

Les enceintes peuvent-elles être placées dans une pièce humide ?

Non, évitez les conditions d'humidité ou de température extrêmes. Cela pourrait endommager les enceintes.

Quelle est la sensibilité des enceintes KG 1 ?

La sensibilité est de 104 dB SPL, ce qui signifie qu'elles produisent un son fort avec peu de puissance.

Comment éviter d'endommager les enceintes ?

Ne faites jamais fonctionner les enceintes avec le volume de l'amplificateur au maximum. Assurez-vous que les connexions sont correctes et que les câbles ne présentent pas de danger.

Quelles sont les dimensions exactes des enceintes KG 1 ?

Hauteur : 90,5 cm, Largeur : 76,5 cm, Profondeur : 47,6 cm.

MODE D'EMPLOI KG 1 KLIPSCH

Consignes de sécurité

• Ne raccorder JAMAIS une enceinte directement à une prise électrique. Le raccordement ne peut se faire qu'à un amplificateur audio ou un appareil équivalent en respectant les instructions reprises dans la section "Comment brancher vos enceintes".
• N'utilisez JAMAIS vos enceintes dans des conditions d'humidité ou de température extrêmes.
• Quelle que soit la puissance de votre amplificateur, ne faites JAMAIS fonctionner vos enceintes en réglant le volume de l'amplificateur à son maximum. Lorsqu'ils fonctionnent à pleine puissance, les amplificateurs engendrent en effet des distorsions très importantes qui risqueraient d'endommager vos enceintes.
• Placer les câbles de connexion des enceintes de telle manière qu'ils ne constituent aucun danger.

Placement des enceintes acoustiques

Une bonne orientation de vos enceintes acoustiques est importante pour obtenir un son de qualité.

Dans les conditions normales, toutes les enceintes doivent le meilleur résultat lorsqu'elles sont placées à proximité des coins d'une pièce avec les éléments woode.r placés verticalement sur le sol. Les enceintes devraient idéalement être placées de telle manière que la distance entre elles soit inférieure ou égale à la distance de chacune des enceintes à la.

position d'écoute. Si la distance entre les enceintes est de 3 m, par exemple, la distance de chaque des enceintes à la position d'écoute devrait être de 3 m ou plus. La sonorité est généralement la meilleure lorsque les enceintes sont placées de telle manière que le son est dirigé vers un point se situant juste devant la position d'écoute.

Le figures illustrant les emplacements idéaux pour obtenir le meilleur effet stéréo. Il est donc conseillé de réaliser des arrangements similaires.

De nombreux modèles KLIPSCH sont équipés d'éléments sub-bass à l'arrière du boîtier. Pour obtenir le rendement optimal, ces modèles doivent être placés de telle sorte que l'enceinte soit située au moins 7,6 cm du mur. Selon l'acoustique de la pièce, on pourrait obtenir différents degrés de présence des basses en augmentant la distance des enceintes par rapport au mur. Il est préférible de faire quelques essais pour trouver l'emplacement qui donne le meilleur effet sonore.

Utiliser un amplificateur d'une puissance de sortie par canal de 20 watts minimum. Il est possible d'utiliser un amplificateur d'une puissance de sortie supérieure à la charge nominale efficace de vos enceintes. Vous pouvez des lors utiliser un amplificateur d'une puissance de sortie de 200 watts alors que les enceintes ont une charge nominale en continu de 100 watts. Il est possible d'utiliser une puissance d'enceintes d'une impédance de 4 ou 6Ω avec un amplificateur 8Ω.

Comment brancher vos enceintes?

De bons câbles et un bon raccordement améliorent sensiblement le son de vos enceintes KLIPSCH. Consultez votre spécialiste audio-Hi-Fi pour connaître les meilleures câbles disponibles dans toute région et suivez les instructions d'installation propres aux câbles choisis.

Le cordon électrique ordinaire qui donne un résultat assez satisfaisant et que l'on trouve facilement partout offre une alternative satisfaisante aux câbles spéciaux. Si vous optez pour cette solution, choisissez du fil de section suffisante et suivez les instructions ci-dessus pour le branchement. 1. Éteindre l'installation 2. Couper deux longueurs approximativement égales de fil, sans dépasser la longueur nécessaire. Le cordon électrique ordinaire contient deux faisceaux de fil tordus qui se distinguent par l'aspect extérieur de la gaine isolante. Celle-ci est en effet

lisse pour um des fils et presente une "pingure" ou d'autres marques pour l'autre fil. 3. Séparer les fils à chacune des extrémités sur une longueur de 7,6 cm en ayant son de ne pas endommager la gaine isolante. 4. Denuider les fils sur 2,5cm à chaque des extrémités. 5. Racoridurunsifisalaborde n'dentree noire au dos l'encente de gauche. Pourrealiserce racconlement, devisser la tete de la borne en la tournant dans le sens contraire de aiguilles d'une montre de plusieurs tours. Enroulerle fil dedué sur la bornepuis revisser est sererla tete en la tournant dans lesens des aiguilles d'une montre. 6. Sur l' amplificateur, raccorder l'autre extrémite de ce même fil à la borne négative de sortie pour l'enceinte de gauche. (Cette sortie négative est marquee ), "common" ou "ground" ou est de valeur noire.) Survenir les instructions du fabricant de l' amplificateur pour réaliser au moins le recordement. 7. Au dos de l'enceinte de gauche, raccorder erruante l'autre fil toroné du cordon électriche à la borne d'entrie de couleur rouge. Procédé de la mème manière que celle désrite au point 5 pour réaliser le raccordement. 8. Raccorder l'autre extrémité de ce fil à la borne positive de sortie pour l'enceinte de gauche sur l'amplificateur. (Cette sortie positive est manquee " " ou " 8Ω ou est de couleur rouge.) Suivir les instructions du fabricant be l'amplificateur pour réaliser au moins le raccordement. 9. Verifie l'aspect extérieur de la gaine isolante du cordon électrique pour s'assurer que la sortie négative de gauche de l'amplificateur est bien raccordée à l'entree noire de l'enceinte de gauche et que la sortie positive de

L'enceinte de gauche. 10. Pour raccorder l'enceinte de droite, suivre la même procédure et veiller à ce que les fils de l'enceinte droite soient bien raccordés aux bornes de sortie de droite de l'amplificateur.

Entretien du bois

Suivez les instructions ci-dessous pour les différentes finitions

Bois de placage huilé.

Plusieurs fois par an, avec un applicateur, appliquer une couche d'huile fine d'ameublement en respectant les instructions du fabricant. Ne jamais employer d'huile contenant de la cire.

Bois de placage laqué. Un chiffon doux et sec suffit pour l'entretien de routine. Si nécessaire, mouillez légèrement le chiffon.

Bois de placage brut. Certaines enceintes KLIPSCH sont livrées en bois brut pour permettre d'en leur donner la finition souhaitée assortie à un inférieur donné. Ce bois brut doit être traité aussi soigneusement que possible en suivant scrupuleusement les instructions se rapportant à la finition de cette choix.

Precautions speciales. Il faut évier d'exposer les enceintes KILPSCH à la lumière directe du soleil ou des places dans un endro particulierément humide.

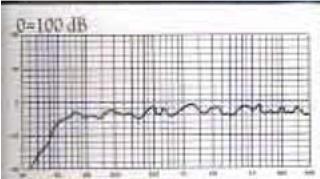

0-100dB

Profondeur (du centre devant)

jusqu'au coin) 72.5 cm (28

Sensibilité: 104 dB SPL

Sensibilité: 104 dB SPL

Rendement maximum: 100 watts

Hauteur (la base incluse) 90.5 cm

(35-5/18°)

Largeur:76.5cm(30-1/8")

Profondeur: 47.6 cm (18-3/4")

0=100dB

Largeur:47cm(18-1/2")

Profondeur: 39.4 cm (15-1/2")

Sensibilité: 90 dB SPL

Relèvement maximum: 100 watts

Hauteur:89.9cm(35-3/8)

Largeur: 41.9 cm (16-1/2")

Profondeur: 30.4 cm (12")

Sensibilité: 97,5 dB SPL

Rendement maximum: 100 watts

Hauteur: 79.1 cm (31-1/8")

Langean 40.3 cm (15.7/8")

Profondeur: 31.1 cm (12-1/4")

Hauteur:54.3cm(21-3/8°)

Largeur 39.4cm (15-1/2")

Profondeur: 33.4cm (13-1/8")

Sensibilité: 94 dB SPL

Rendement maximum: 65 watts

Hauteur:70.2cm(27-5/8")

Largeur: 40 cm (15.3/4")

Profondeur: 27.3 cm (10-34")

Hauteur: 33 cm (13")
