HUGHES & KETTNER BASSKICK BK 200 BK 300 - Amplificateur de basse HUGHES & KETTNER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de basse combo
Marque	Hughes & Kettner
Modèle	BassKick BK 200 / BK 300
Puissance absorbée	BK 200 : 370 Watts, BK 300 : 615 Watts
Entrée instrument passive	Jack asymétrique, impédance 1 MOhm, sensibilité -22 dBV, niveau max +2 dBV
Entrée instrument active	Jack asymétrique, impédance 1 MOhm, sensibilité -11.5 dBV, niveau max +13.5 dBV
Sortie Line Out	XLR mâle symétrique, impédance 1.8 kOhms, niveau +4 dBV
Sortie casque	Jack stéréo, impédance 8-200 Ohms
Boucle d'effets	Série, Send et Return jack asymétrique
Haut-parleur interne	Eminence 1x15", 4 Ohms + tweeter céramique Leson 4 Ohms, coupure 5 kHz
Impédance haut-parleur externe	4-8 Ohms (branchement série)
Dimensions (L x H x P)	BK 200 : 551 x 604 x 385 mm ; BK 300 : 611 x 625 x 385 mm
Poids	BK 200 : 32 kg (70 lbs) ; BK 300 : 36 kg (80 lbs)
Alimentation secteur	240 V, 220-230 V, 117 V ou 100 V selon version
Fonctions préampli	Tube-Touch-Circuit™, entrées Active/Passive, gain, filtre Punch
Compresseur	Automatique avec Threshold, Ratio, Make-Up-Gain, Attack et Release
Égaliseur	PureParallel™ 4 bandes (Bass, Low-Mid, High-Mid, Treble) avec technologie DynaClip™
Pavillon HF (tweeter)	Interrupteur marche/arrêt
Pédalier (BK 300)	Prise pour FS-1 activant la fonction Punch
Dépistage des pannes	Vérifier alimentation, fusibles, câbles, réglages GAIN/MASTER, boucle d'effets, casque branché
Entretien	Nettoyer avec chiffon doux et sec, éviter chaleur/poussière/humidité, ne pas réparer soi-même
Sécurité	Vérifier tension secteur avant branchement, ne pas supprimer conducteurs de protection
Température ambiante de fonctionnement	0-35 °C

FOIRE AUX QUESTIONS - HUGHES & KETTNER BASSKICK BK 200 BK 300 HUGHES & KETTNER

Comment brancher un casque sur le BassKick ?

Branchez votre casque (impédance 8-200 Ohms) sur la prise Headphones (jack stéréo). Le haut-parleur interne est automatiquement désactivé.

Que faire si l'ampli ne produit aucun son ?

Vérifiez d'abord que les potentiomètres GAIN et MASTER ne sont pas sur 0. Assurez-vous que le cordon secteur est branché et que le fusible secteur n'est pas défectueux. Si un casque est branché, débranchez-le. Vérifiez également la boucle d'effets.

Comment utiliser la boucle d'effets ?

La boucle d'effets est de type série. Connectez la sortie Fx Loop Send à l'entrée de votre processeur d'effets, puis la sortie du processeur à l'entrée Fx Loop Return. La proportion d'effets se règle directement sur le processeur.

Quelle est la fonction du bouton Punch ?

Le bouton PUNCH effectue un filtrage spécial avant l'égaliseur, simulant le comportement d'un ampli à tubes. Contrairement à un Mid-Cut traditionnel, il n'y a pas de perte de volume. Sur le BK 300, il peut être activé avec un pédalier FS-1.

Comment connecter un haut-parleur externe ?

Utilisez la prise External speaker (jack asymétrique). Elle se branche en série avec le haut-parleur interne. L'impédance totale doit être comprise entre 4 et 8 Ohms. Par exemple, si vous ajoutez un baffle 8 Ohms, l'impédance totale sera de 4 Ohms.

Comment nettoyer et entretenir l'ampli ?

Nettoyez les surfaces avec un chiffon doux et sec. N'utilisez jamais d'alcool ou de solvants. Gardez les grilles d'aération dégagées. Évitez l'exposition à la chaleur, la poussière et l'humidité. Ne tentez pas de réparations vous-même.

Quelle est la différence entre le BK 200 et le BK 300 ?

Le BK 300 a une puissance absorbée plus élevée (615 W contre 370 W), des dimensions légèrement plus grandes (611 x 625 x 385 mm contre 551 x 604 x 385 mm) et un poids plus lourd (36 kg contre 32 kg). De plus, le BK 300 dispose d'une prise Footswitch pour activer la fonction Punch avec un pédalier.

Comment régler le compresseur ?

Le compresseur est automatique. Il suffit de tourner le potentiomètre Compressor pour ajuster la compression. Le système gère automatiquement les paramètres Threshold, Ratio, Make-Up-Gain, Attack et Release, tout en préservant l'énergie des pointes d'impulsion.

Que faire si la sortie Line Out provoque un ronflement ?

Utilisez un câble de bonne qualité et repositionnez le câble pour réduire les interférences. Si le problème persiste, vous pouvez isoler électriquement la connexion. Ne supprimez jamais les conducteurs de protection. Si une boucle de ronflement se produit, branchez les appareils sur un répartiteur commun.

Comment utiliser le footswitch sur le BK 300 ?

Branchez un pédalier FS-1 (Hughes & Kettner) sur la prise Footswitch. Cela permet d'activer ou désactiver la fonction PUNCH à distance, sans avoir à utiliser le bouton sur le panneau avant.

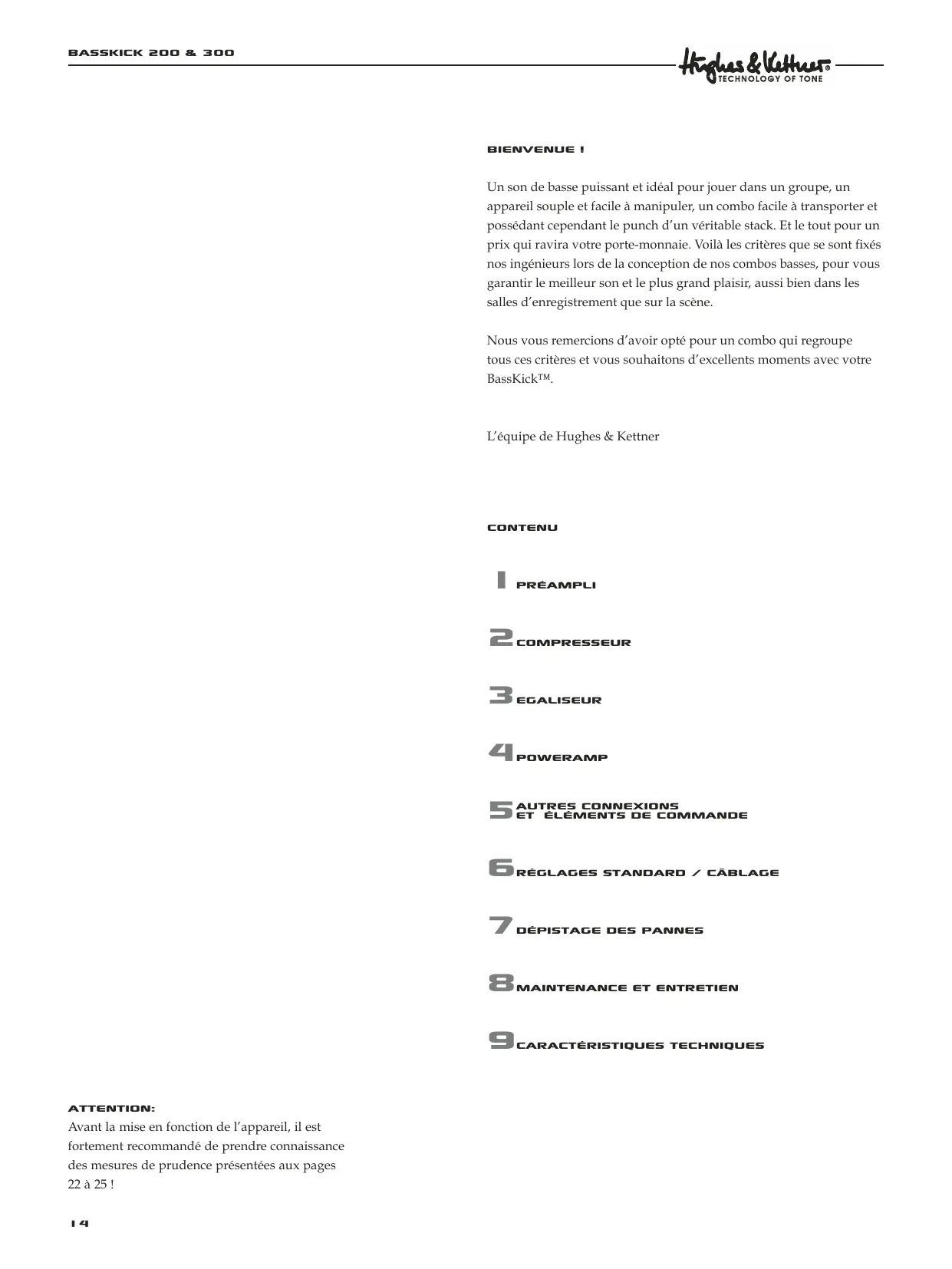

MODE D'EMPLOI HUGHES & KETTNER BASSKICK BK 200 BK 300 HUGHES & KETTNER

Un son de basse puissant et idéal pour jouer dans un groupe, un appareil souple et facile à manipuler, un combo facile à transporter et possédant cependant le punch d'un véritable stack. Et le tout pour un prix qui ravira votre porte-monnaie. Voilà les critères que se sont fixés nos ingénieurs lors de la conception de nos combos basses, pour vous garantir le meilleur son et le plus grand plaisir, aussi bien dans les salles d'enregistrement que sur scène.

Nous vous remercions d'avoir opté pour un combo qui regroupe tous ces critères et vous souhaitons d'excellents moments avec votre BassKick™.

L'équipe de Hughes & Kettner

Contenu

PRÉAMPLI 2 COMPRESSEUR 3 ÉGALISEUR 4 POWERAMP 5 AUTRES CONNEXIONS ET ÉLÉMENTS DE COMMANDE 6 RÉGLAGES STANDARD / CÂBLAGE 7 DÉPISTAGE DES PANNES 8 MAINTENANCE ET ENTRETIEN 9 CARACTÉRISTIQUES TECHNIQUES

Attention :

Avant la mise en fonction de l'appareil, il est fortement recommandé de prendre connaissance des mesures de prudence présentées aux pages 22 à 25 !

Preamplificateur

Lors de la conception générale d'un ampli de basses, le préampli joue un rôle capital. En tant qu'interface entre le bassiste et, d'une part, son instrument, et d'autre part, l'électronique de puissance, le préampli a un effet considérable sur les sensations du musicien et sur la sonorité et la largeur de bande. Les entrées du BKick 200/300 reposent sur le Tube-Touch-Circuit™, un circuit incroyablement résistant aux saturations et garantissant au musicien des sensations remarquablement naturelles et directes. Tout écrêtage disharmonique est ainsi exclu.

Active

Connecteur femelle permettant de connecter des baffles possédant des composants électroniques actifs.

Passive

Connecteur femelle permettant de connecter des baffles possédant des composants électroniques passifs.

Gain :

Potentiomètre servant à régler le niveau d'entrée.

Punch

Le bouton PUNCH permet d'effectuer un filtrage spécial avant l'égaliseur. Le comportement sonore du filtre correspond à celui d'un ampli à tubes classique. Contrairement aux préfiltrages traditionnels avec lesquels un Mid-Cut entraîne inévitablement une perte de volume sonore, la réponse en fréquence de la fonction PUNCH est réalisée de sorte que toute modification du niveau général ne soit pas perceptible.

Uniquement pour le BK 300 :

Le bouton PUNCH peut également être activé à l'aide d'un pédalier, tel que par exemple le FS 1 de Hughes & Kettner®.

Compresseur

Derrière le potentiomètre Compressor se cache un système complexe permettant d'effectuer automatiquement les réglages Threshold, Ratio, Make-Up-Gain ainsi que les temps d'Attack et de Release. Comme sur un ampli à tubes, l'énergie des pointes d'impulsion est conservée et même convertie en sons harmoniques. Le réglage automatique « pump-free » combiné à la production de sons harmoniques attribue à chaque impulsion de basse la pression correcte et à chaque son le sustain nécessaire. Le tout sans effets secondaires, quasiment en un tour de main.

Égaliseur

L'égaliseur PureParallel™ est basé sur un concept de circuits inspiré des équipements studio de haute qualité. Les filtres sont habituellement branchés les uns derrière les autres (en série) et le signal passe par tous les filtres. Ici, au contraire, l'égaliseur du BassKick™ 200/300 utilise les filtres parallèles de la série Quantum™ de Hughes & Kettner®.

Le signal est réparti sur les 4 bandes, ce qui permet de réduire considérablement les effets secondaires. Résultat : un signal traité et extrêmement efficace pour une fidélité sonore maximale et simultanée.

Basse

En cas d'accentuation des basses, celles-ci sont mises en avant sans modifier considérablement le niveau général. Lorsqu'elles sont atténuées, la fréquence seule inférieure est rehaussée de sorte que le haut-parleur puisse moins « respirer ».

Leur accentuation a plutôt lieu sur toute la largeur de bande. La basse est alors très présente, puissante et retentissante. Même poussés au maximum, les sons criards sont absents. Leur atténuation est très raide, identique à un filtre notch. En les atténuant avec précision, les sons puissants comparables à des sons Hi-Fi sont pris en charge.

Leur accentuation a lieu sur toute la largeur de bande et rend le signal très présent et transparent. Leur atténuation rend les sons arrondis, chauds et jazzys.

Treble

Le potentiomètre Treble est réglé de sorte qu'il accentue de manière optimale, en association avec le pavillon HF, les harmoniques des cordes. Si vous ne souhaitez jouer que le son de base sans les harmoniques, les aigus peuvent être fortement réduits en éteignant le tweeter. L'effet du potentiomètre Treble est alors à peine perceptible.

La technologie DynaClip™ a la même fonction qu'un limiteur dynamique. Elle a spécialement été conçue pour améliorer les performances des basses. L'utilisation de l'énergie dans les basses fréquences est optimisée, ce qui permet d'améliorer les performances acoustiques. Dans la plupart des situations scéniques, l'étage de puissance DynaClip™ donne l'impression rassurante d'avoir encore des réserves de puissance.

Master

Le potentiomètre MASTER sert à régler le volume général de l'ampli.

Pavillon HF

Permet d'allumer ou d'éteindre le tweeter.

Fx Loop:

La boucle d'effet est de type série ; dans la chaîne de signaux, elle se trouve après l'égaliseur et avant la sortie LINE OUT. Ceci signifie que les effets incorporés sont présents au niveau de la sortie LINE OUT. Étant donné que le signal traverse le processeur d'effets en série, la proportion d'effets est réglée directement sur le processeur d'effets.

Reliez cette sortie à l'entrée du processeur d'effets.

Reliez la sortie du processeur d'effets à cette entrée.

Line out:

La sortie Line symétrique retransmet le signal préamplifié, effets inclus. Pour des raisons techniques, elle se situe avant l'étage de puissance et n'est par conséquent pas influencée par le réglage du potentiomètre MASTER.

Headphones

Ce connecteur femelle sert à brancher un casque. Lorsqu'un casque est branché à cette prise, la sortie haut-parleurs est désactivée.

Footswitch (uniquement BK 300)

Cette prise permet de brancher un pédalier simple (FS-1 de Hughes & Kettner®) permettant d'activer le bouton PUNCH.

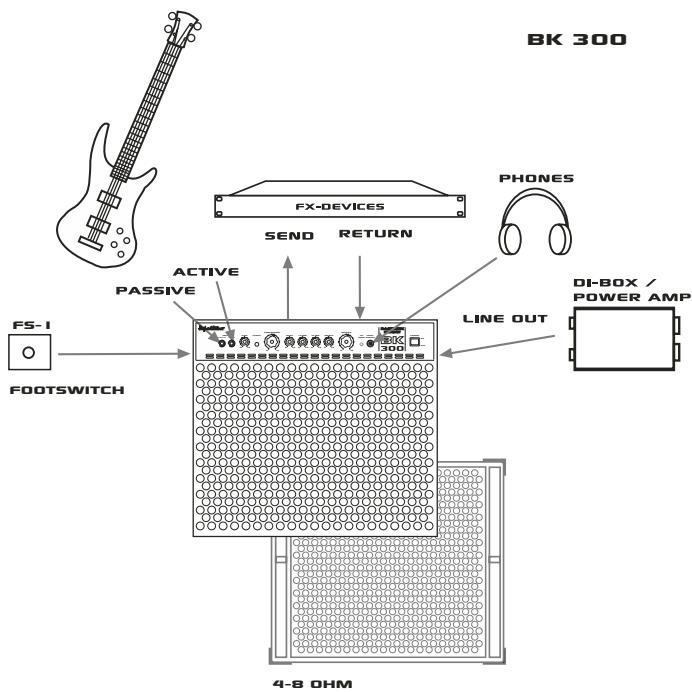

External speaker

Ce connecteur femelle série pour haut-parleurs permet de brancher en série le haut-parleur interne et ceux branchés en supplément. Étant donné que la résistance s'ajoute à la résistance interne, même des haut-parleurs de faibles impédances peuvent y être connectés.

Dépistage des pannes

Impossible de mettre en marche l'ampli.

• L'ampli n'est pas alimenté. Vérifiez si le cordon secteur est bien branché.
• Le fusible secteur est défectueux. Faites-le remplacer par un fusible neuf possédant la valeur requise. En cas de nouveau problème, contactez votre revendeur BassKick™.

L'ampli est correctement branché mais aucun son n'est audible.

• Les potentiomètres GAIN ou MASTER sont sur 0.
• Un processeur d'effets raccordé n'est pas allumé ou il n'est pas branché correctement. Vérifiez la boucle des effets.
• Un casque est branché, si bien que le haut-parleur est désactivé. Débranchez le casque pour restituer le son via le haut-parleur interne.

L'utilisation de la prise LINE OUT provoque un ronflement.

• Un champ électrique ou magnétique peut provoquer des interférences sur la ligne. Utilisez un câble de bonne qualité et essayez de réduire les interférences en positionnant la ligne différemment. Si vous n'obtenez pas de résultat, utilisez
• La mise à la terre des appareils connectés crée une boucle de ronflement. Ne supprimez en aucun cas les conducteurs de protection des appareils et branchez si possible les deux appareils à un répartiteur commun ! Si cela n'est pas possible, la connexion doit être isolée électriquement par

Lors du branchement d'une table de mixage à la sortie line out, le signal est distordu.

• L'entrée de la table de mixage n'est pas réglée sur le niveau Line. Commutez l'entrée de la table de mixage sur le niveau Line. Si cela

n'est pas possible, branchez une entrée (Line) asymétrique sur la table de mixage.

L'ampli semble trop silencieux.

• Un appareil branché sur la boucle d'effets entraîne des pertes de niveau. Le processeur d'effets doit être équilibré à l'aide de ses potentiomètres Input/Output.

L'ampli produit un son trop sourd.

• Les aigus sont désactivés.

Maintenance et entretien

Les amplis BassKick™ ne nécessitent aucun entretien. Néanmoins, vous prolongerez sensiblement la durée de vie de votre ampli en respectant quelques règles élémentaires :

• Utilisez toujours des appareils périphériques en parfait état de marche !
• Veillez toujours à maintenir dégagées les grilles d'aération et les surfaces de refroidissement de l'amplificateur.
• Évitez impérativement d'exposer l'appareil à de fortes vibrations mécaniques, à des chaleurs extrêmes, aux poussières et à l'humidité.
• Soyez particulièrement vigilant concernant les spécifications des appareils supplémentaires. Ne branchez jamais des sorties à niveau trop élevé (par exemple des étages de puissance) aux entrées de l'ampli.
• Vérifiez toujours la tension secteur avant de brancher l'ampli. En cas de doute, contactez le technicien de scène, le responsable de la salle, etc.
• N'essayez pas de réparer vous-même l'appareil en cas de problèmes ! Même pour le remplacement de fusibles internes, faites appel à un technicien qualifié.
• Nettoyez les surfaces du boîtier ou les surfaces métalliques de préférence avec un chiffon doux et sec. Ne jamais utiliser d'alcool ou d'autres solvants !

Caractéristiques techniques

CARACTÉRISTIQUES SIGNIFICATIVES POUR LA SÉCURITÉ

Tensions secteur :		240 V, 220-230 V, 117 V, 100 V
		BK 200	BK 300
Fusibles primaries:	240V	T1,25A	T2A
	220-230V	T1,25A	T2A
	117V	T2,5A	T4A
	100V	T2,5A	T4A
Fusibles secondaires:		2 x T3,15A	2 x T4A
Puisance absorbée:		370 Watts	615 Watts
Température ambiente en marche :		0-35 degrés Celsius

Entrées

INST. INPUT passif :	Prise :	jack, asymétrique
	Impédance d'entrée :	1 MOhm
	Sensibilité :	- 22 dBV
	Niveau d'entrée maxi. :	+ 2 dBV
INST. INPUT actif :	Prise :	jack, asymétrique
	Impédance d'entrée :	1 MOhm
	Sensibilité :	- 11,5 dBV
	Niveau d'entrée maxi. :	+ 13,5 dBV
FX LOOP-Return :	Prise :	jack, asymétrique
	Impédance d'entrée :	48 kOhms
	Sensibilité maxi. :	-10 dBV
	Niveau d'entrée maxi. :	+6,5 dBV

Sorties

FX LOOP- Send:	Prise :	jack, asymétrique
	Impédance de sortie :	220 Ohms
	Niveau de sortie :	- 6 dBV
LINE OUT:	Prise :	XLR môle, symétrique
	Impédance de sortie :	1,8 kOhms
	Niveau de sortie :	+4 dBV
Casques:	Prise :	jack stéréo
	Impédance :	8-200 Ohms
Haut-parleur:	Prise :	jack, asymétrique
	Impédance :	4-8 Ohms
Composants du haut-parleur:	Eminence Bass 1 x 15", 4 Ohms
	1x tweeter céramique Leson, 4 Ohms
Fréquence de coupure:	5 kHz

CARACTÉRISTIQUES MÉCANIQUES

	BK 200	BK 300
Dimensions (l,h,p):	551 x 604 x 385 mm	611 x 625 x 385 mm
Poids:	32 kg	36 kg
	70 lbs	80 lbs
