HUGHES & KETTNER BASSKICK BK 200 BK 300 - Amplificatore per basso HUGHES & KETTNER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Amplificatore per basso combo
Marca	Hughes & Kettner
Modello	BassKick BK 200 / BK 300
Potenza assorbita	BK 200: 370 Watt, BK 300: 615 Watt
Ingresso strumento passivo	Jack asimmetrico, impedenza 1 MOhm, sensibilità -22 dBV, livello max +2 dBV
Ingresso strumento attivo	Jack asimmetrico, impedenza 1 MOhm, sensibilità -11.5 dBV, livello max +13.5 dBV
Uscita Line Out	XLR maschio simmetrico, impedenza 1.8 kOhm, livello +4 dBV
Uscita cuffie	Jack stereo, impedenza 8-200 Ohm
Loop effetti	Serie, Send e Return jack asimmetrico
Altoparlante interno	Eminence 1x15\", 4 Ohm + tweeter ceramico Leson 4 Ohm, taglio 5 kHz
Impedenza altoparlante esterno	4-8 Ohm (collegamento in serie)
Dimensioni (L x A x P)	BK 200: 551 x 604 x 385 mm; BK 300: 611 x 625 x 385 mm
Peso	BK 200: 32 kg (70 lbs); BK 300: 36 kg (80 lbs)
Alimentazione di rete	240 V, 220-230 V, 117 V o 100 V a seconda della versione
Funzioni preamplificatore	Tube-Touch-Circuit™, ingressi Active/Passive, gain, filtro Punch
Compressore	Automatico con Threshold, Ratio, Make-Up-Gain, Attack e Release
Equalizzatore	PureParallel™ 4 bande (Bass, Low-Mid, High-Mid, Treble) con tecnologia DynaClip™
Tweeter HF (tweeter)	Interruttore on/off
Pedaliera (BK 300)	Presa per FS-1 che attiva la funzione Punch
Risoluzione dei problemi	Controllare alimentazione, fusibili, cavi, impostazioni GAIN/MASTER, loop effetti, cuffie collegate
Manutenzione	Pulire con panno morbido e asciutto, evitare calore/polvere/umidità, non riparare da soli
Sicurezza	Controllare tensione di rete prima del collegamento, non rimuovere conduttori di protezione
Temperatura ambiente di funzionamento	0-35 °C

Domande frequenti - HUGHES & KETTNER BASSKICK BK 200 BK 300 HUGHES & KETTNER

Come collegare le cuffie al BassKick?

Collega le cuffie (impedenza 8-200 Ohm) alla presa Headphones (jack stereo). L'altoparlante interno viene automaticamente disattivato.

Cosa fare se l'amplificatore non produce alcun suono?

Controlla prima che i potenziometri GAIN e MASTER non siano su 0. Assicurati che il cavo di alimentazione sia collegato e che il fusibile di rete non sia difettoso. Se le cuffie sono collegate, scollegale. Controlla anche il loop effetti.

Come utilizzare il loop effetti?

Il loop effetti è di tipo serie. Collega l'uscita Fx Loop Send all'ingresso del tuo processore di effetti, quindi l'uscita del processore all'ingresso Fx Loop Return. La proporzione degli effetti si regola direttamente sul processore.

Qual è la funzione del pulsante Punch?

Il pulsante PUNCH effettua un filtraggio speciale prima dell'equalizzatore, simulando il comportamento di un amplificatore a valvole. A differenza di un Mid-Cut tradizionale, non c'è perdita di volume. Sul BK 300, può essere attivato con una pedaliera FS-1.

Come collegare un altoparlante esterno?

Utilizza la presa External speaker (jack asimmetrico). Si collega in serie con l'altoparlante interno. L'impedenza totale deve essere compresa tra 4 e 8 Ohm. Ad esempio, se aggiungi un cabinet da 8 Ohm, l'impedenza totale sarà di 4 Ohm.

Come pulire e mantenere l'amplificatore?

Pulisci le superfici con un panno morbido e asciutto. Non utilizzare mai alcol o solventi. Mantieni libere le griglie di aerazione. Evita l'esposizione a calore, polvere e umidità. Non tentare riparazioni da solo.

Qual è la differenza tra il BK 200 e il BK 300?

Il BK 300 ha una potenza assorbita più elevata (615 W contro 370 W), dimensioni leggermente più grandi (611 x 625 x 385 mm contro 551 x 604 x 385 mm) e un peso maggiore (36 kg contro 32 kg). Inoltre, il BK 300 dispone di una presa Footswitch per attivare la funzione Punch con una pedaliera.

Come regolare il compressore?

Il compressore è automatico. Basta girare il potenziometro Compressor per regolare la compressione. Il sistema gestisce automaticamente i parametri Threshold, Ratio, Make-Up-Gain, Attack e Release, preservando l'energia dei picchi di impulso.

Cosa fare se l'uscita Line Out provoca un ronzio?

Utilizza un cavo di buona qualità e riposiziona il cavo per ridurre le interferenze. Se il problema persiste, puoi isolare elettricamente la connessione. Non rimuovere mai i conduttori di protezione. Se si verifica un loop di ronzio, collega gli apparecchi a una presa multipla comune.

Come utilizzare il footswitch sul BK 300?

Collega una pedaliera FS-1 (Hughes & Kettner) alla presa Footswitch. Ciò consente di attivare o disattivare la funzione PUNCH a distanza, senza dover utilizzare il pulsante sul pannello anteriore.

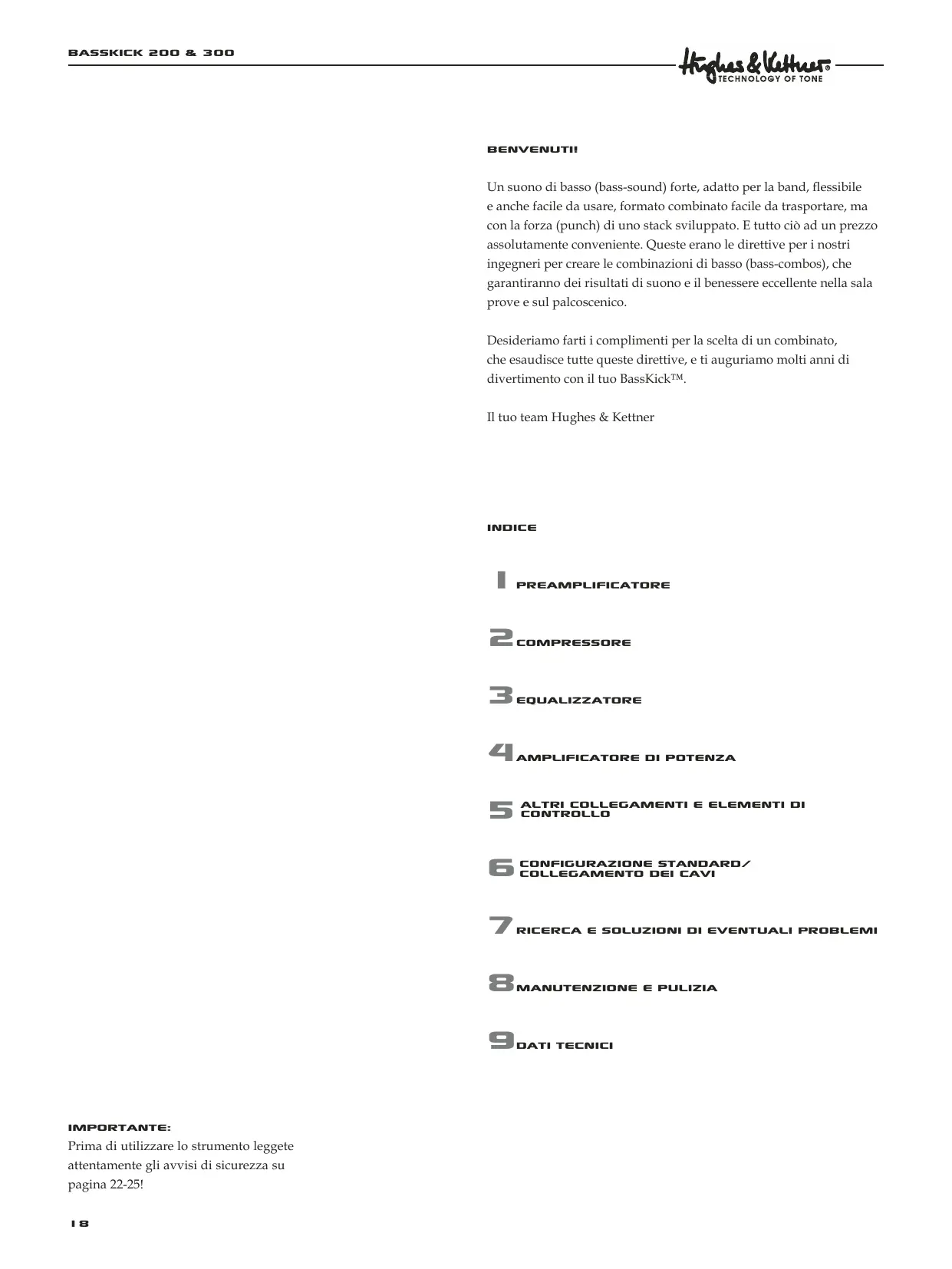

MANUALE UTENTE HUGHES & KETTNER BASSKICK BK 200 BK 300 HUGHES & KETTNER

Un suono di basso (bass-sound) forte, adatto per la band, flessibile eanche facile da usare, formato combinato facile da trasportare, ma con la forza (punch) di uno stack sviluppato. E tutto ciò ad un prezzo assolutamente conveniente. Queste erano le direttive per i nostri ingegneri per creare le combinazioni di basso (bass-combos), che garantiranno dei risultati di suono e il benessere eccellense nella sala prove e sul palcoscenico.

Desideriamo farti i compliments per la scelta di un combinato, che esaudisce tutte queste direttive, e ti auguriamo molti anni di divertimento con il loro BassKick™.

Il tuo team Hughes & Kettner

INDICE

PREAMPLIFICATORE
2 COMPRESSURE
3 EQUALIZZATORE
4 AMPLIFICATORE DI POTENZA
5 ALTRICOLLEGAMENTIE ELEMENTID CONTROLLO
6 CONFIGURAIZIONE STANDARD/ COLLEGAMENTO DEL CAVI
7 RICERCA E SOLUZIONI DI EVENTUALI PROBLEMI
8 MANUTENZIONE E PULIZIA
9 DATI TECHNICI

IMPORTANT:

Prima di utilizzare lo strumento leggete attendamente gli avvisi di sicurezza su pagina 22-25!

PREAMPLIFICATORE

Nella concezione totale di un amplificatore di bassi (bassamp), il preamp ha un ruolo centrale. Come interfaccia tra il bassista e il suo strumento da una parte, e l'elettronica di potenza dall'altra,esso decide in modo determinante il feeling nel suonare e la larghezza della banda sonora. Le entrate del BK 200/300 si basano sul Tube-Touch-Circuit™, un circuito straordinamente resistente alla sovramodulazione, che rende possibile un feeling nel suonare lo strumento notevolmente naturale e diretto. Un clipping disarmonico è praticamente quasi escluso.

Active:

Presa per collegare bassi con elettronica attiva

Passive:

Presa per collegare bassi con elettronica passiva

Gain:

Controllo per l'adattamento del livello d'entrata

Punch:

Il tasting punch connette un filtraggio speciale davanti alla sezione EQ. Il comportamento del suono del filtrro corrisponde a quello di un amplificatore valvolare classico. Diversa dai prefiltraggi convenzionali, nei quali un Mid-Cut porta immancabilmente ad una perdita sonora, la risposta in frequenza della funzione punch è sintonizzata in modo tale, da non alterare livello del segnale totale.

Solo BK 300:

Cambiabile in PUNCH ante tramite l'interrotture a pedale, ad esempio Hughes & Kettner® FS 1

2 COMPRESSURE

Dietro il controllo del compressore si nasconde unchio complesso che regola automaticamente il valore limite (treshold), la relazione (ratio), il grado di amplificazione di ritorno (make-up-gain) e il tempo di attacco e di emissione. Come in un preamplificatore valvolare l'energia di punta d'impulso non viene cancellata, bensi viene trasformata in toni armonici. La regolazione automatica "senza effetto pompa", combinata con la produzione di toni armonici, conferisce ad agli impulso del basso la pressione giusta, e ad agli tono la costanza necessaria. Completamenteenza effetti secondari, quasi in un "battibaleno".

3 EQUALIZZATORE

L'equalizzatore PureParallelTM si basa su un circuito concepito per gli strumenti high-end da studio di registrazione. I filtri vengono normalmente collegati l'uno diaestro l'alto (serialmente), e il segnale passaattraverso tutte le bande del filtrlo l'uneafter. Al contrario di ciò l'equalizzatore del BassKickTM 200/300usa i filtrli paralleli provati alla Hughes & Kettner®serie QuantumTM. Qui il segnale viene distribuito su tutte e quattro le bande contemporaneamente,cosa che riduce drasticamente effetti secondari

indesiderati. In quello modo si ottiene un segnale lavorato molto efficacemente con una fedeltà del suono massima allo stesso tempo.

Basso:

Con un aumento viene messa in scena lo spettro delle frequenze sub-basse, perché cantiare in modo percepibile il livello totale. Una diminuzione sposta la frequenza di limite inferiore verso l'alto, in modo tale da far ricevere allo speaker più "aria per respirare".

Lo Mid:

Avviene un aumento a banda larga. Tramite ciò il basso diventa molto presente, pieno di pressione. Anche con settingsamenti, non appeare qui un rumore nervoso. La diminuzione è molto radicale, simile ad un filtering Notch. Tramite una diminuzione mirata vengono sostumenti suoni potenti "similiagli Hifi".

Hi Mid:

Qui avviene un aumento a banda larga e conferisce al segnale presenza e trasparenza. Una diminuzione sostiene suoni rotondi, piacevoli e di jazz.

Treble:

Il controlled Treble è sintonizzato in modo tale, da accentare in modo ottimale in accordo con il corno HF i toni armonici delle corde. Qualora si desiderasse suonare solo il tono di base perché i toni armonici chiari, la zona degli alti cui po ssere diminuita chiaramentetramite lo spegnimento degli acuti. In quello modo l'effetto del controllo treble è molto percepibile.

4 AMPLIFICATORE DI POTENZA

DynaClip™ è una funzione dinamica di limitazione, che è stata sviluppata specificamente per una performance del basso migliorata. Lo sfruttamento d'energia nella zona di Bassa frequenza viene ottimizzato, la prestazione acustica aumento. Il livello finale del DynaClip™ offre, nella maggior parte delle situazioni di palscenico, il sentimento tranquilizzante di essere ancora allaqualcosa nella riserva.

Master:

Il controlo del master definisce il volume totale dell'amplificatore.

5 ALTRI COLLEGAMENTI E ELEMENTI DI CONTROLLO

Corno HF:

Accende espegne gli acuti

Fx Loop:

Il loop-effetti è eseguito serialmente, nella catena dei segnali è posizionato dopo l'equalizzatore e prima del LINE OUT. Ciò significata, cheanche nel LINE OUT vengono emessi gli effetti loop. Poiché il segnaleattraversa ilprocessore serialmente,la quota degli effetti viene regolata usando gli apposti controli del processore di segnale.

Send:

Collega esta uscita con l'entrée del processore di segnale.

Return:

Collega l'uscita del processore di segnale con但这a entrata.

Line Out:

L'uscita Line simmetrica da il segnale della sezione di preamplificazione, incluso gli effetti. Nella catena del segnale l'uscita si trovava davanti alla sezione finale ed è perciò independente dall'impostazione del controllo del master.

Headphones:

Questa presa serve per il collegamento delle cuffie. Con l'occupazione della presa viene spenta l'uscita dell'altoparlante.

Footswitch (Solo BK 300):

A questa presa può essere collegato un interrottore a pedale simplice (Hunghes & Kettner® FS-1), il quale può essereambiato con il PUNCH.

Eternal Speaker:

Qui si tratta di una presa di collegamento serialle per altoparlante, che aziona in modo serialle l'altoparlante interno con quelli collegati ulteriormente. Poiché la resistenza si addizionza alla resistenza interna, possono essere collegatianche altoparlanti con impendenzeasse.

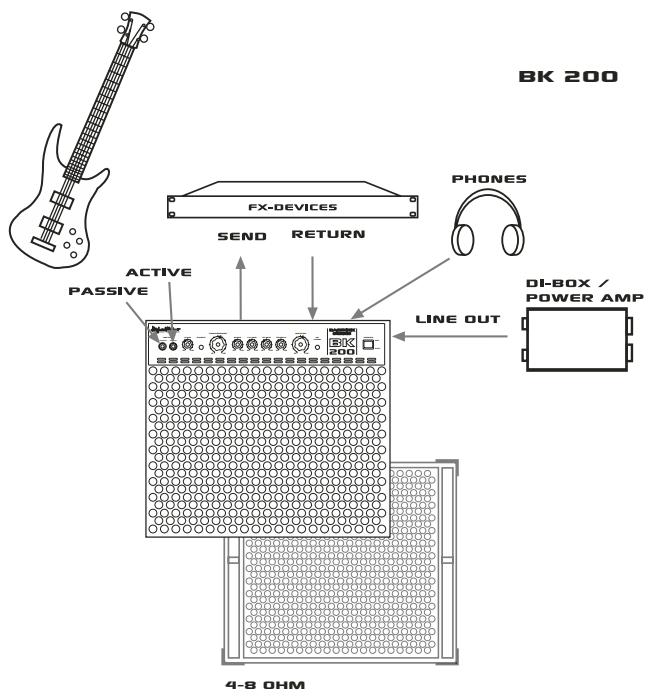

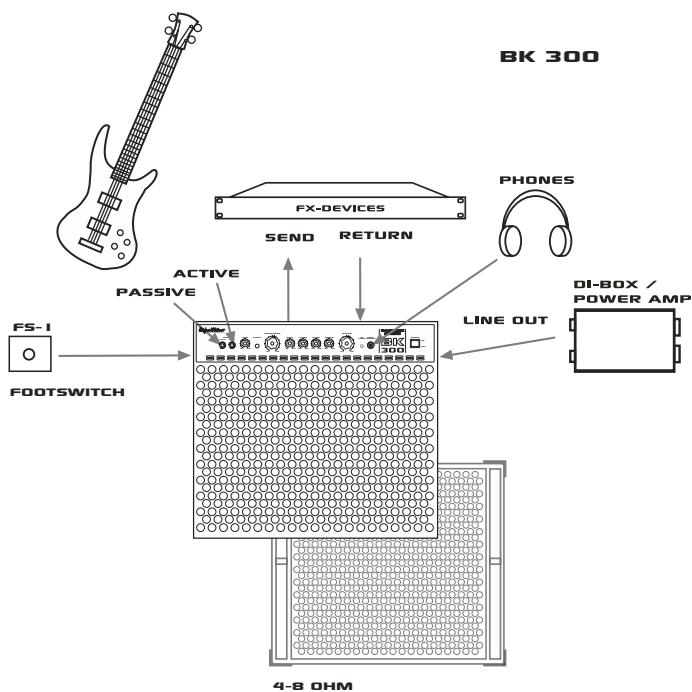

6 CONFIGURAIZIONE STANDARD/ COLLEGAMENTO DEL CAVI

7 RICERCA E SOLUZIONI DI EVENTUALI PROBLEMI

L'amplificatore non si accende.

• Non c'é una tensione di rete. Controlla il cavo di alimentazione e verifica che sua collegato correttamente.
• Il fusabile di rete è difettoso. Per favore fai sostituire il fusabile di rete con un fusabile nuovo con i valori corrispondenti. Rivolgiti in caso di ulteriori difetti al tuo rivenditore specializzato BassKick™.

L'amplificatore è cablato correttamente, ma non si sente niente.

• Controlla le posizioni dei controlli GAIN o MASTER.
• Un processore di segnale non è acceso o non è cablato correttamente. Controlla il loop-effetti.
• Controlla l'uscita cuffie. Se hai collegato le cuffie, l'uscita speaker rimanejeta. Togli la presa delle cuffie per l'esecuzionetramite lo speaker interno.

Utilizzando il LINE OUT si除去 un ronzio.

• Un Campo alternatively elettrico / magnetoico interferisce la linea. Usa un cavo miglior e ricerca di minimizzare l'interferenzatramite un'alto collocamento della linea. Se ciò non aiuta si consiglia l'utilizzo di una box DI.
• Tramite lo scarico a terra degli apparecchi collegati si create un ciclo di ronzio. Non interrompere in nessun caso i conduitori di protezione degli apparecchi, pensi fai funzionare possibilmente i due apparecchi su un distributore di rete comune! Se ciò non è possible, il collegamento deve essere interrotto in modo galvanico per mezzo di una box DI.

Collegando un mixer al LINE OUT il segnale sul PA è completeness distorto.

• L'entrée del Mixer non è sintonizzato sul livello Line. Sintonizza l'entrée del Mixer sul livello Line. Se ciò non dovesse essere possibile, alla sua un'entrée (Line) asimmetrica del Mixer.

L'amplificatore sembra troppo basso

• L'apparecchio utilizzato nel loop-effetti crea una perdita del livello. Il processore di segnale deve essere regolato per mezzo di un controllo Input/Output.

L'amplificatore ha un suono troppo cupo

Gli acuti sono spenti.

MANUTENZIONE E PULIZIA

Gli amplificatori BassKick™ sono esenti da manutenzione. Tuttavia ci sono delle regole di base, il quale rispetto assicura la lunga durata del suo amplificatore:

• fai in modo di averere sempre una periferia degli apparecchi tecnicamente perfetta!
• Fai in modo che ci sia sempre una circolazione d'aria sulla superficie di raffreddamento del loro amplificatore.
• Evita in agli caso delle forti scosse meccaniche, calore estremo e l'insertimento di polvere e bagnato.
• Osserva minuziosamente le specificazioni di apparecchi supplementari. Non collegare mai le uscite alle entrata con troppo livello (ad esempio livello finale) dell'amplificatore.
• Prima del collegamento dell' amplificatore, controlla alla rete elettrica la tensione di rete presente. In caso di dubbio contatta il tecnico del palcoscenico, il custode o simili.
• Non provare per favore delle riparazioni "do it yourself"! Anche ilchio di fusibili interni deve essere effettuato da tecnici esperti.
• La pulizia della superficie della cassa o delle superfici di metallo viene effettuata al meglio con un panno morbido asciutto. Non utilizzato in nessun caso alcool o altri solventi!

DATI TECNICI

DATA RIEVANTI PER LA SECURITA

Tensioni di rete:		240V, 220-230V, 117V, 100V
		BK 200	BK 300
Fusibili primari:	240V	T1,25A	T2A
	220-230 V	T1,25A	T2A
	117 V	T2,5A	T4A
	100 V	T2,5A	T4A
Fusibili secondari:		2 x T3,15A	2 x T4A
Consumo d'energia:		370Watt	615Watt
Temperatura ambiente
in funzionamento:	0-35 gradi Celsius

ENTRATE

INST. INPUT passivo:	presa:	jack, asimmetrico
	impendenza d'entrata:	1 MOhm
	sensibilità:	- 22 dBV
	livello max. d'entrata:	+ 2 dBV
INST. INPUT attivo:	presa:	jack, asimmetrico
	impendenza d'entrata:	1 MOhm
	sensibilità:	- 11,5 dBV
	livello max. d'entrata:	+ 13,5 dBV
FX LOOP- Return:	presa:	jack, asimmetrico
	impendenza d'entrata:	48 kOhm
	sensibilità max.:	- 10 dBV
	livello max. d'entrata:	+6,5 dBV
USCITE
FX LOOP- Send:	presa:	jack, asimmetrico
	impendenza d'uscita:	220 Ohm
	livello d'uscita:	- 6 dBV
LINE OUT:	presa:	XLR male, simmetrico
	impendenza d'entrata:	1,8 kOhm
	livello d'uscita:	+ 4 dBV
Cuffie:	presa:	jack stereo
	impendenza:	8-200 Ohm
Speaker:	presa:	jack, asimmetrico
	impendenza:	4-8 Ohm
Elementi dello
speaker:	1 x 15" Eminence Bass, 4 Ohm
	1 x alto in ceramicica Leson, 4 Ohm
frequenza di taglio:	5 kHz

Massa (larghezza, altezza, profondità) e Peso:

BK 200

BK 300

551× 604× 385mm

611× 625× 385mm

32kg

36kg

70 lbs

80 lbs
