Maxdata platinum 500 i – guide de démarrage rapide

Nous vous remercions d'avoir acheté le serveur MAXDATA PLATINUM 500 I. Ce document décrit l'installation, l'activation et la configuration du système.

Suivez le lien « User-Support und Treiber » sur le site Internet www.maxdata.de pour accéder à la zone de téléchargement et télécharger un manuel plus détaillé.

Avertissement

Installation et réparation

L'installation et la réparation de ce produit doivent être confiées au personnel d'entretien qualifié uniquement afin d'éviter tout risque de blessure par électrocution.

Capot du boîtier

Pour satisfaire aux exigences en matière de sécurité, d'émission et de température, aucun capot ne doit être retiré et toutes les baies doivent être fixées avec les supports de lecteur.

Sécurité de la batterie

La batterie risque d'exploser si elle n'est pas replacée convenablement. Mettre les piles usagées au rebut conformément aux consignes du fabricant et à la réglementation en vigueur dans votre pays.

Choix de l'emplacement

Ce système est donc pour fonctionner dans un environnement de bureau standard. Choisissez un emplacement :

• Propre, sec et exempt de particules atmosphériques (autres que la poussière).
• Bien aéré et distant des sources de chaleur, y compris la lumière directe du soleil et les radiateurs.
• À l'écart de sources de vibration ou de chocs physiques.

Caractéristiques techniques

Dimensions (modèle sur colonne)

• Hauteur:444mm Largeur:222mm
• Profondeur : 655 mm
• Poids: 36 kg.

Alimentation du système :

• Alimentation redondante (deux raccords coaxiaux, un pour chaque module d'alimentation) 200-240 V à 50/60 Hz ; 11 A max.
• Alimentation unique

100-127/200-240V à 50/60 Hz; 10 A / 5 A max.

Plage de températures : de +5 °C à +30 °C.

Attention

Décharges électrostatiques

Respectez les procédures de protection contre les décharges électrostatiques lors de l’intégration du système pour éviter d’endommager la carte serveur et/ou les autres composants du serveur.

Alimentation du serveur

Mise sous/hors tension du système : Le bouton d'alimentation NE COUPE PAS l'alimentation secteur du système. Pour éteindre le serveur, il faut impérativement débrancher le cordon d'alimentation de la prise murale ou du châssis.

Consignes de sécurité pour le système sur colonne

Pour assurer la stabilité du produit, les supports du sol doivent être tournés vers l'extérieur.

• Isolé des champs électromagnétiques forts produits par les appareils électriques.
• Dans les régions orageuses, nous recommandons de brancher le système à un parafoudre et de débrancher les lignes de télécommunication reliant votre modem pendant un orage.
• Équipé d'une prise murale mise à la terre.
• Spacieux pour faciliter l'accès au(x) cordon(s) d'alimentation pour déconnecter l'alimentation.

Conformité aux normes

Ce produit est conforme aux normes suivantes : - EN 60950 - Sécurité - EN 55022 - Émissions - EN 55024 - Immunité - EN 61000-3-2 - Harmoniques - EN 61000-3-3 - Fluctuations de tension - CE - Directive CEM 89/336/CEE

Ce produit est assorti d'une déclaration de conformité CE (CENELEC Europe).

Ce serveur est conforme à la norme européenne 2002/95/CE (RoHS).

Connecteurs du panneau arrière

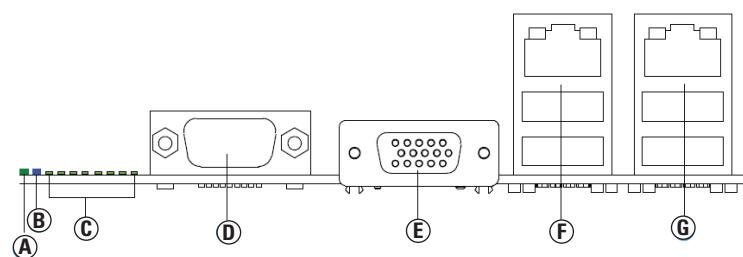

A. DEL d'état B. DEL d'identification du système C. DEL de diagnostic D. Port série A

E. Port vidéo F. Carte réseau 1 (haut, port de gestion par défaut), deux ports USB (bas) G. Carte réseau 2 (haut), deux ports USB (bas)

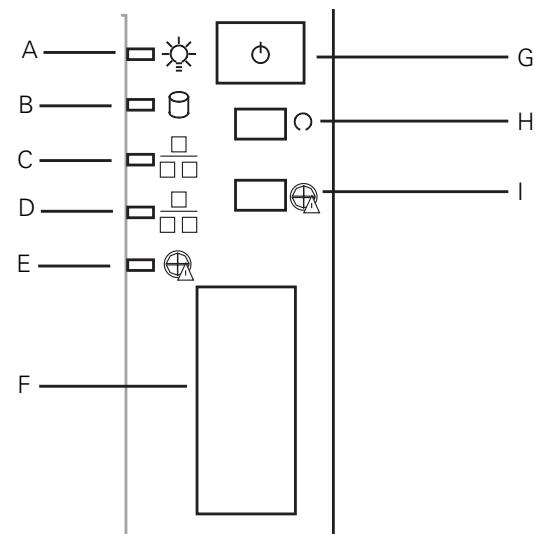

A. Témoin d'alimentation B. Témoin du disque dur C. Témoin de la carte réseau 2 D. Témoin de la carte réseau 1 E. Température critique du fond de panier

F. Ports USB avant G. Bouton d'alimentation H. Bouton de réinitialisation I. Désactiver l'alarme du fond de panier

Emplacement des composants et des connecteurs sur la carte serveur

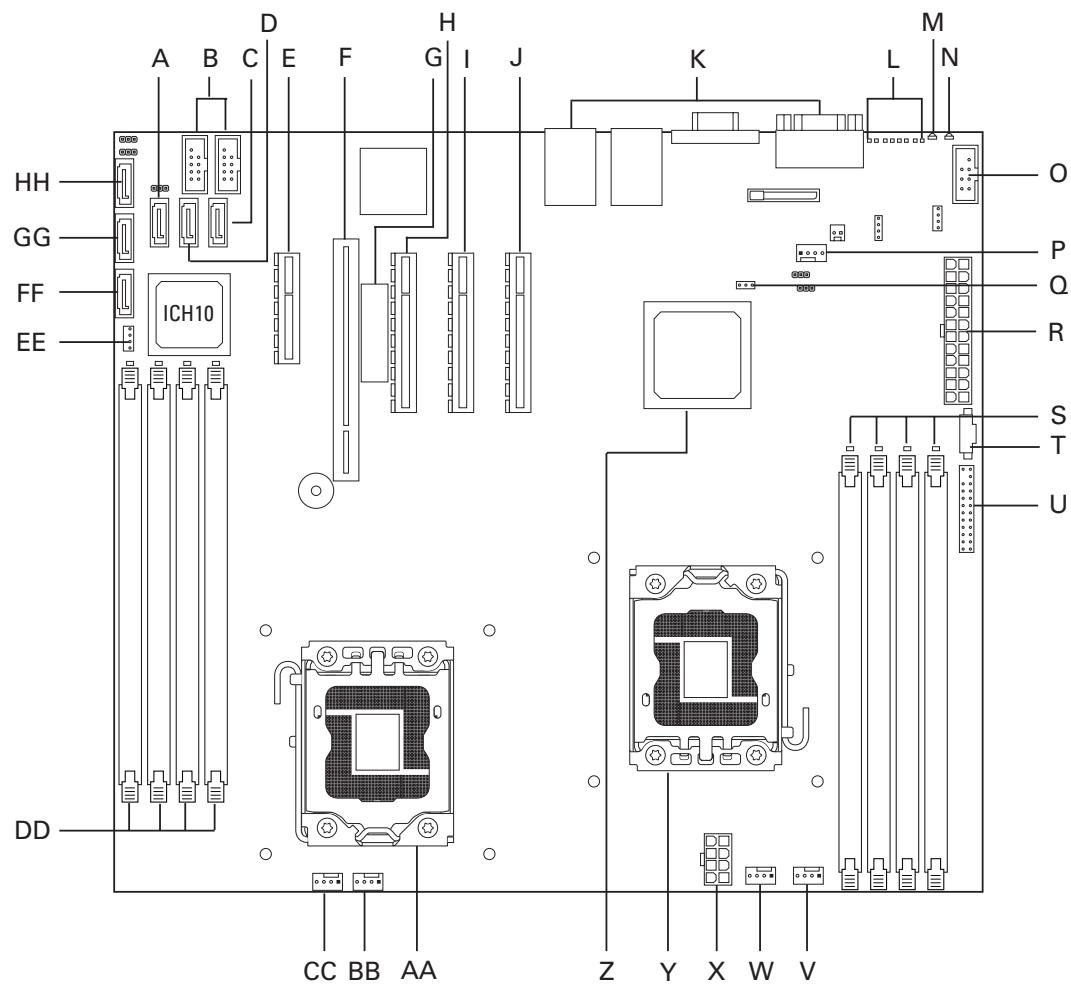

A. SATA 3 B. Support pour double port interne USB2.0 C. SATA 5 D. SATA 4 E. Logement 3, PCI Express x4 F. Logement 4, 32-bits/33 MHz PCI G. Logement Intel® RMM3 H. Logement 5, PCI Express x8 I. Logement 6, PCI Express x8 (carte adaptatrice) J. Logement 7, PCI Express x8 K. Ports E/S du panneau arrière L. DEL de diagnostic

M. DEL d'état N. Témoin d'identification O. Support série B externe P. Support ventilateur système 3 Q. Clé SATA R. Connecteur d'alimentation principale S. Logements DIMM du support de processeur 1 (canaux A et B) T. Connecteur auxiliaire d'alimentation U. Connecteur de panneau avant SSI de 24 broches V. Support ventilateur système 2 W. Support de ventilateur UC 1 X. Connecteur d'alimentation UC

Y. Support UC 1 Z. Jeu de puce Intel IOH 5500 AA. Support UC 2 BB. Support de ventilateur UC 2 CC. Support ventilateur système 1 DD. Logements DIMM du support de processeur 2 (canaux D et E) EE. SATA SGPIO

FF: SATA 0 GG: SATA 1 HH: SATA 2
