Nous vous remercions d'avoir choisi le serveur MAXDATA PLATINUM 3200 I. Ce document décrit l'installation, l'activation et la configuration du système.
Suivez le lien « User-Support und Treiber » sur le site Internet www.maxdata.de pour accéder à la zone de téléchargement et télécharger un manuel plus détaillé.
Avertissement
Installation et réparation
L'installation et la réparation de ce produit doivent être confiées au personnel d'entretien qualifié uniquement afin d'éviter tout risque de blessure par électrocution.
Capot du boîtier
Pour satisfaire aux exigences en matière de sécurité, d'émission et de température, chaque capot ne doit être retiré et toutes les baies doivent être fixées avec les supports de lecteur.

Sécurité de la batterie
La batterie risque d'exploser si elle n'est pas replacée convenablement.
Mettre les piles usagées au rebut conformément aux consignes du fabricant et à la réglementation en vigueur dans votre pays.
Choix de l'emplacement
Ce système est donc pour fonctionner dans un environnement de bureau standard. Choisissez un emplacement :
- Propre, sec et exempt de particules atmosphériques (autres que la poussière).
- Bien aéré et distant des sources de chaleur, y compris la lumière directe du soleil et les radiateurs.
- À l'écart de sources de vibration ou de chocs physiques.
Caractéristiques techniques
Dimensions (modèle sur colonne)
- Hauteur: 432 mm Largeur:218mm
- Profondeur : 709 mm
- Poids: 36kg max.
Alimentation du système - Alimentation redondante (deux raccords coaxiaux, un pour chaque module d'alimentation) 100-127/200-240V à 50/60 Hz; 12 A/7 A max. - Alimentation unique
100-127 / 200-240 V à 50/60 Hz; 12 A / 7 A max.
Plage de températures : de +10 °C à +30 °C.

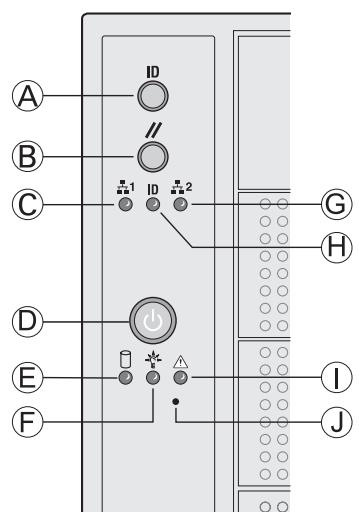

Commandes frontales

A. Permutation ID
Témoin d'état Sous tension/Veille (vert)
B. Bouton de réinitialisation
G. Témoin d'activité sur carte réseau 2 (vert)
C. Témoin d'activité sur carte réseau 1 (vert)
Témoin ID (bleu)
D. Bouton d'alimentation
I. Témoin d'état (bicolore)
E. Témoin d'activité du disque dur (vert)
J. Bouton NMI
Attention
A Décharges électrostatiques Respectez les procédures de protection contre les décharges électrostatiques lors de l'intégration du système pour éviter d'endommager la carte serveur et/ou les autres composants du serveur. A Alimentation du serveur Mise sous/hors tension du système: Le bouton d'alimentation NE COUPE PAS l'alimentation secteur du système. Pour éteindre le serveur, il faut impérativement débrancher le cordon d'alimentation de la prise murale ou du châssis.
- Isolé des champs électromagnétiques forts produits par les appareils électriques.
- Dans les régions orageuses, nous recommandons de brancher le système à un parafoudre et de débrancher les lignes de télécommunication reliant votre modem pendant un orage.
- Équipé d'une prise murale mise à la terre.
- Spacieux pour faciliter l'accès au(x) cordon(s) d'alimentation pour déconnecter l'alimentation.
Conformité aux normes
Ce produit est conforme aux normes suivantes
EN 60950 - Sécurité EN 55022 - Émissions EN 55024 - Immunité EN 61000-3-2 - Harmoniques EN 61000-3-3 - Fluctuations de tension CE - Directive CEM 89/336/CEE
Ce produit est assorti d'une déclaration de conformité CE (CENELEC Europe). Ce serveur est conforme à la norme européenne 2002/95/CE (RoHS).

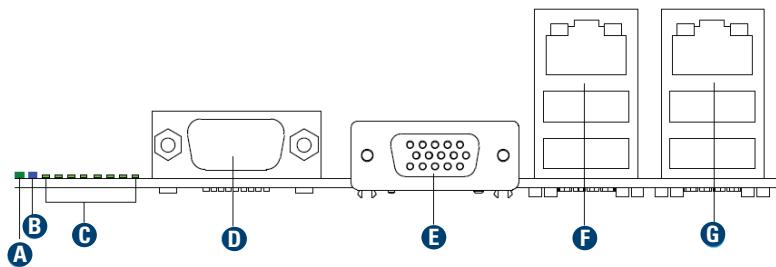

Connecteurs du panneauarrêté

A. DEL d'état B. DEL d'identification du système C. DEL de diagnostic D. Port série A
E. Port vidéo F. Carte réseau 1 (haut, port de gestion par défaut), deux ports USB (bas) G. Carte réseau 2 (haut), deux ports USB (bas)

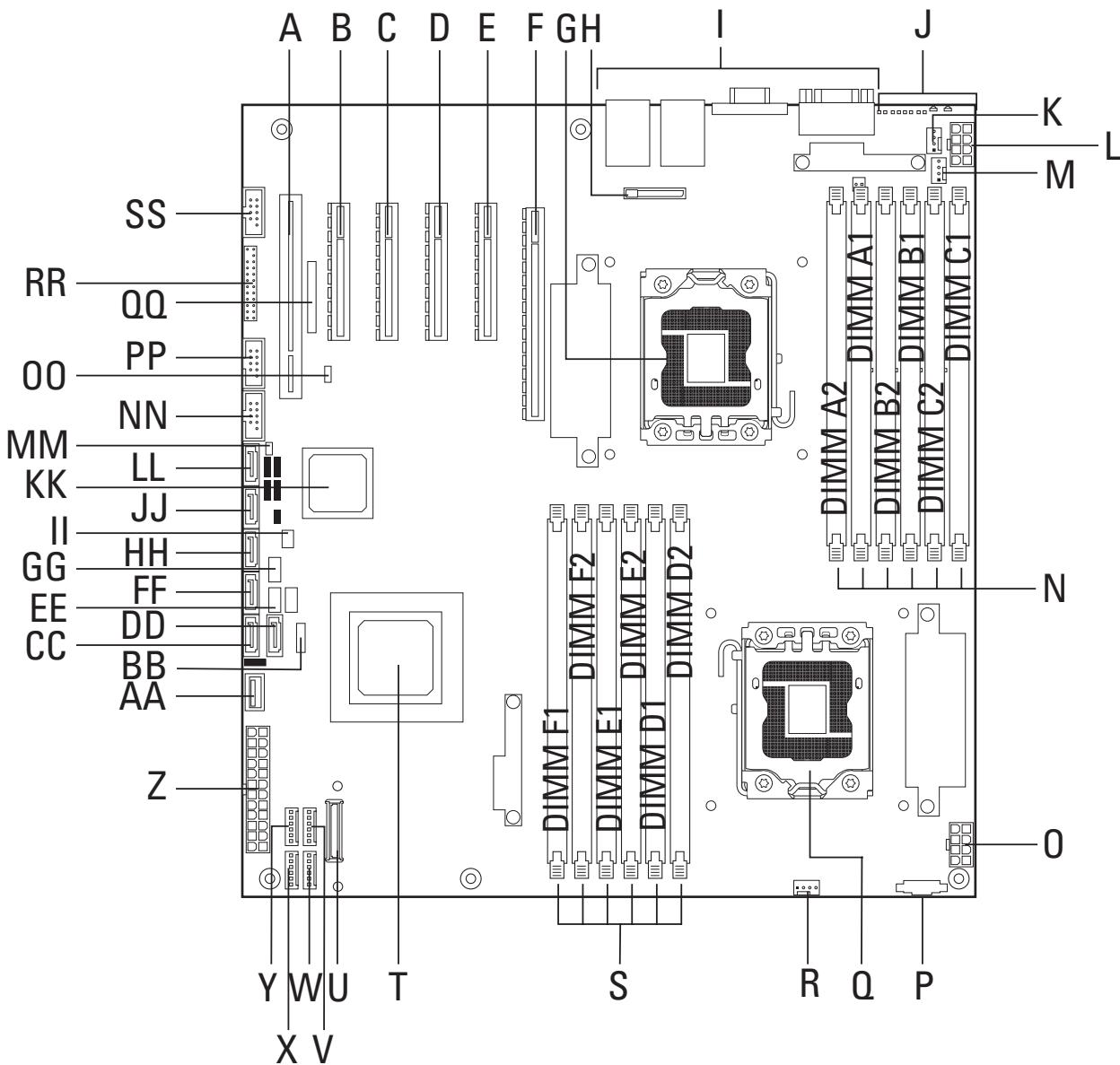

Emplacement des composants et des connecteurs sur la carte serveur

A. Emplacement 1 (PCI, 32 bits, 33 MHz) B. Logement 2 (PCIe x4) C. Logement 3 (PCIe x8) D. Logement 4 (PCIe x8) E. Logement 5 (PCIe x8) F. Logement 6 (PCIe x8) G. Support UC1 H. Batterie CMOS I. Ports E/S J. DEL de diagnostic K. Ventilateur système 5 L. Alimentation UC1 M. Ventilateur UC1 N. Supports DIMM (UC1) O. Alimentation UC2
P. Signal d'alimentation aux. Q. Support UC2 R. Ventilateur UC2 S. Supports DIMM (UC2) T. IOH U. Logement module SAS V. Ventilateur système 3 W. Ventilateur système 4 X. Ventilateur système 2 Y. Ventilateur système 1 Z. Alimentation principale AA. Port USB type A BB. Support LCP/IPMB CC. SATA 1 DD. SATA 0
EE. HSBP B FF. SATA 2 GG. HSBPA HH. SATA 3 II. Clé SATA RAID 5 JJ. SATA 4 KK. ICH10 LL. SATA 5 MM. DEL d'activité DD NN. USB 00. USB SSD PP. USB QQ. Logement RMM3 RR. Support du panneau avant SS. Port série B

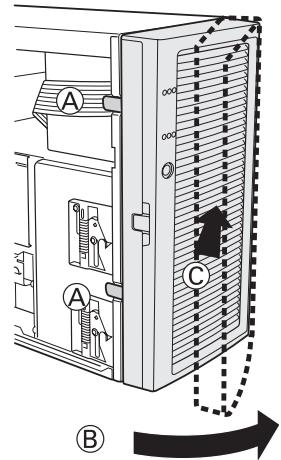

5 Retrait de la façon
1 Dégagez les deux languettes en plastique (lettre « A ») situées sur le côté gauche de la façade. 2 Tournez la façade (lettre « B ») à un angle de maximum. 3 Retirez la façade du châssis (lettre « C »). Si la façade ne se détache pas du châssis, appuyez doucement sur le côté gauche de la façade pour dégager les crochets du côté droit du châssis.

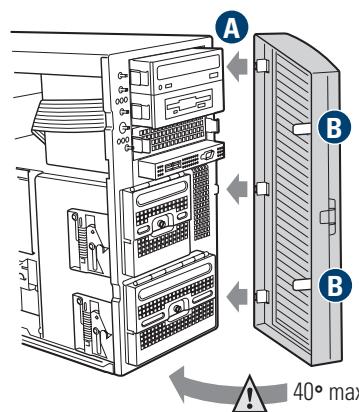

6 Fixation de la façade
1 Remettez en place la porte de la façade externe.
2 Alignez le bord droit de la façade avec le côté droit du châssis du serveur. 3 Insérez les crochets en plastique de la façade (lettre « A ») dans les encoches situées sur le bord du châssis. 4 Poussez la façade vers le châssis. 5 Encliquetez les deux clips en plastique (lettre « B ») situés à gauche de la façade.

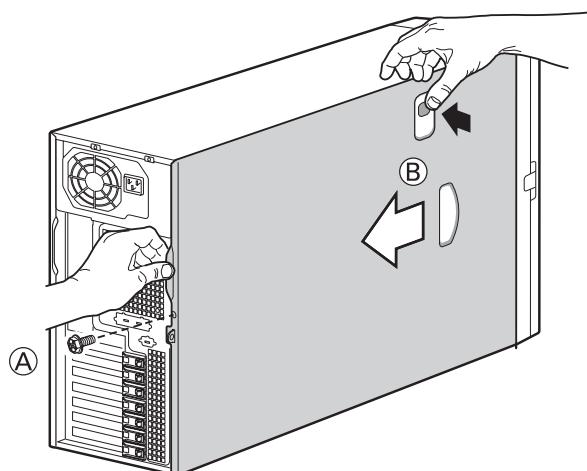

7 Retrait du couvercle du serveur
1 Retirez la vis de transport (si elle est fixe, lettre « A »). 2 Appuyez sur la languette (lettre « B ») et faites glisser le couvercle supérieur vers l'arête du serveur.

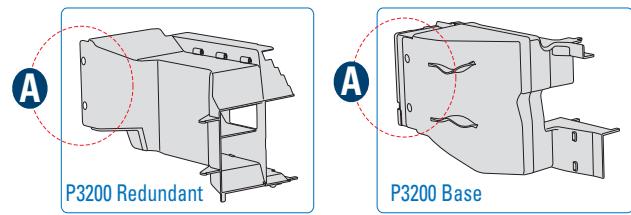

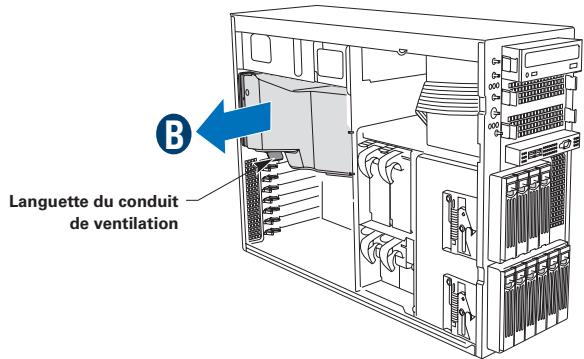

8 Retrait du conduit de ventilation du processeur
1 Poussez les clips situés à l'arrière du conduit de ventilation pour le détacher du châssis (lettre « A »). 2 Faites sortir le conduit de ventilation du châssis en le faisant glisser (lettre « B »).

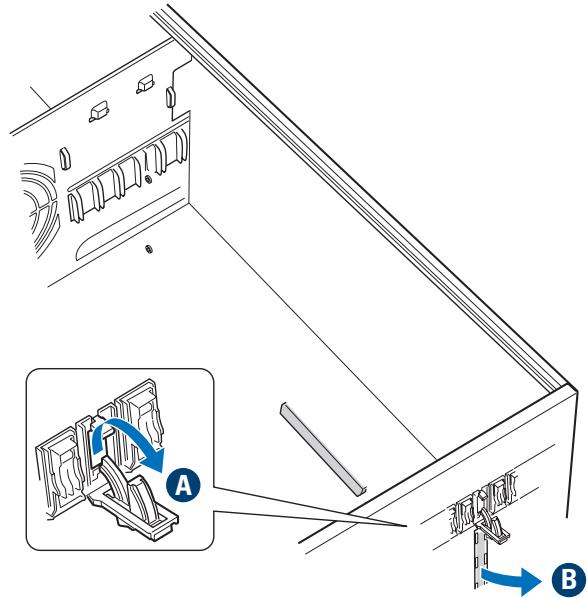

10 Installation et retrait d'une carte d'extension PCI
Depuis l'intérieur, ouvrez la languette du support de carte PCI bleu à l'arrête du chassin. La carte PCI peut maintenant être installée ou retirée.

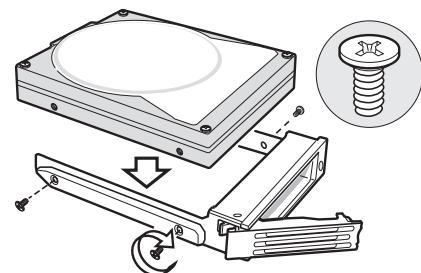

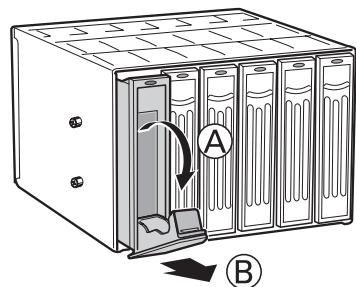

Disques durs échangeables à chaud.
1 Retirez le support de lecteur du châssis du serveur.

2 Retirez le déflecteur d'air

Montez le disque dur.

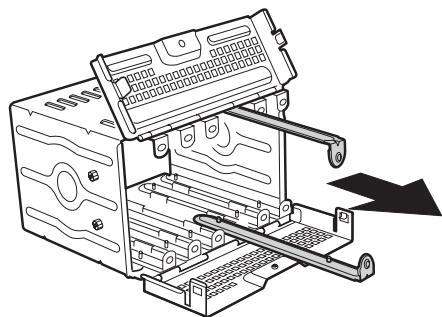

11 Installation de disques durs
Disques durs non échangeables à chaud
Ouvrez la cage de disque dur et retirez les coulisses.

Fixez les coulisses au disque dur. Le connecteur d'alimentation est situé à l'arrière.

3 Faites glisser l'unité dans la cage du lecteur et branchez les câbles d'alimentation et de données au disque dur.
4 Installez le support de lecteur.

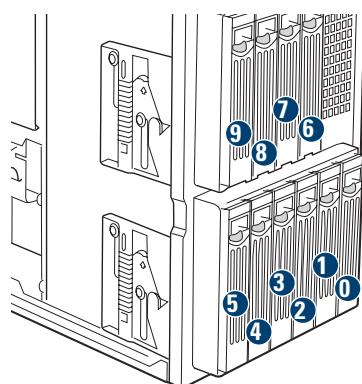

Numérotation du disque dur

Attention
Les bases de lecteur vides doivent être occupées par des supports avec déflecteurs afin d'assurer le refroidissement du système.
Pour ne pas endommager le chassin, utilisez uniquement les supports avec le serveur.
