MODE D'EMPLOI PRI85SUBCV BOSTON ACOUSTICS
Haut-parleurs de plafond pour systèmes à tension constante
Merci d'avoir acheté des haut-parleurs PRi de la série CV. Ces haut-parleurs sont fabriqués de matériaux de haute qualité qui nous ont donné la réputation de la fameuse sonorité Boston. Ceux-ci sont insérés dans une enceinte métallique qui rend les haut-parleurs faciles à installer et qui sont conformes aux codes électriques partout au pays en ce qui concerne les installations de plénum. De telles enceintes sont souvent requises par les codes de la construction des applications commerciales et résidentielles comme les résidences citadines en rangées ou les condominiums. Elles comprennent un transformateur pour utilisation dans les systèmes à tension constante, soit à 70 V ou à 100 V selon le pays d'utilisation. Ils sont donc de conception idéale pour les installations commerciales à plusieurs haut-parleurs.
Les moteurs de haut-parleur de graves des modèles PRi sont dotés d'un cône DCD™ composé de copolymère rempli de mica muni d'un cadre abiophonique en caoutchouc butyle. Un évent accordé intégré, dirigé vers l'avant, prolonge la restitution des graves. Les haut-parleurs à dôme souple des modèles PRi665 et PRi685 comportent un support articulé. L'isolant à l'intérieur du coffret contribue au contrôle de la résonance et à l'amélioration de l'isolement acoustique d'une pièce à l'autre.
Fonctionnalités importantes supplémentaires
- Les enceintes PRi satisfont aux exigences suivantes des agencies :
Enregistrés sous la classe UL1480 de la norme d'essai UL2043, conformes aux exigences NFPA70 et UL94-V0 (pour toute matière plastique)
- Modèle résistant à l'humidité avec quincaillerie antirouille.
- Toutes les pièces résistant aux rayons ultraviolets.
- Serre-câble intégré avec ouverture pour les brides de conduites (qui satisfont aux normes de l'industrie).
- Connecteur Molex à 4 broches en deux pièces qui facilite le raccordement et permet la connexion en série des fils d'enceinte.
- Onglet de fixation pour fil de suturet.
Information relative à l'installation
REMARQUE : Ce manuel est écrit pour l'installateur professionnel et assume des compétences à l'utilisation adéquate d'outils à mains et électriques, la connaissance des codes de la construction et d'incendie et une familiarité avec l'environnement se trouvant derrière le mur ou le plafond dans lequel les haut-parleurs seront installés. Il est de la responsabilité de l'installateur professionnel d'installer les haut-parleurs correctement et de s'assurer de la conformité aux codes locaux. Boston Acoustics suggère fortement l'utilisation de câbles à gaine de sécurité pour toutes les installations.
Lisez ce manuel au complet avant de débuter l'installation. Ayez une méthode prévue pour toutes les étapes de l'installation. Veuillez garder votre manuel dans un endroit sûr en cas de besoin de référence future.
Le bati et la grille des haut-parleurs PRi peuvent être peints pour se marier au décor environnant. Si vous prévoyez peindre vos haut-parleurs, réferez-vous aux informations du paragraphe intitulé « Peindre les haut-parleurs PRi » à la page 12.
AVERTISSEMENT : Toujours mettre l'amplificateur ou le récepteur hors tension lors du raccordement des enceintes (ou de tout autre composant) au système.

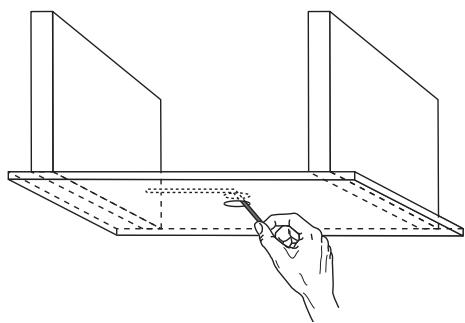

Sélection des emplacements pour l'installation des enceintes
Prenez en compte les caractéristiques acoustiques et mécaniques lors de la sélection des emplacements pour l'installation des enceintes. Le haut-parleur d'aigus articulé des modèles PRi665 et PRi685 contribue à l'excellente reproduction sonore des enceintes même lorsque celles-ci sont installées dans des emplacements moins que parfaits.
La composition structurelle à l'intérieur du plafond influence les caractéristiques mécaniques. Lors de l'installation des
Pour l'installation des enceintes dans une habitation en construction, il est facile de les considérer au niveau des plans de construction. Sélectionnez simplement les emplacements avant d'installer les panneaux de revêtement. Pour une installation dans un local préexistant, il faut s'adapter et le processus est un peu plus complexe. Vous devez d'abord connaître l'emplacement des solives au plafond pour installer les enceintes entre celles-ci. Un détecteur de montant électronique aide à localiser les solives au plafond. Vous devez également connaître l'épaisseur des solives. Il vous faut en effet un certain dégagement au-dessus du plafond pour y insérer les enceintes.
La localisation des bouches de climatisation et des appareils d'éclairage ou autres installations électriques peut vous indiquer les aires où il pourrait se trouver des obstructions dans le plafond. Comme vérification finale et avant de découvrir l'ouverture pour l'installation, percez un petit trou au centre du lieu de montage et insérez-y une longueur de fil replié que vous ferez pivoter tout autour pour confirmer qu'il n'y a pas d'obstacles.
L'installation aux plafonds suspendus est facile puisque les tuiles des plafonds peuvent être retirées pour accéder aux endroits nécessaires. Des supports de suspension de plafond sont fournis avec les versions CV des haut-parleurs PRi. Leur utilisation est décrite à la page 13. Assurez-vous qu'il y ait suffisamment d'espace pour les haut-parleurs au-dessus des tuiles du plafond. Référez-vous aux spécifications de profondeur de montage à la page 2.
En plus de l'aire pour l'ouverture requise, vous devez allouer un dégagement de 1 po (25 mm) tout autour de l'ouverture. Ceci garantira qu'il y aura suffisamment d'espace pour les serres de

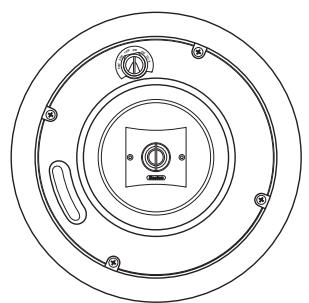

PRi685 / PRi85Sub
PRi665
retenue du haut-parleur. La profondeur de montage n'est généralement pas un problème mais vous devriez quand même vérifier la profondeur disponible en utilisant la méthode de fil-sonde décrite ci-dessus. Vérifiez également la présence de canalisations de chauffage et de climatisation, de tuyaux de plomberie, de fils électriques ou de matériaux isolants qui pourrait interférer avec l'installation.
Rappelez-vous également que vous devrez acheminer les fils des haut-parleurs, de l'amplificateur à l'endroit de l'installation. Pour les nouvelles constructions, ceci est facile. Une fois que le fil est rendu dans le plénum, ce sera également facile pour les installations dans les plafonds suspendus. Pour les projets de rénovation, le cheminement du fil sera plus élaboré. Lors de l'estimation de ces travaux, prenez ces données en considération.
Distance entre les haut-parleurs
Pour calculer l'espacement des haut-parleurs d'une pièce et déterminer quelle prise de transformateur sera requise, vous devrez faire les calculs ci-dessous ou vous pouvez télécharger le calculateur « BA-Commercial Speaker Calculator » à partir du site Web de Boston Acoustics. Pour obtenir le calculateur, vous devrez vous connecter à l'internet et aller à la page
http://www.bostonacoustics.com/pri
puis vous rendre à la page de produits Haut-parleurs PRi (PRi Speaker Product). Vous y verrez une icône de téléchargement de l'outil. Pour installer et utiliser cet outil, suivez les instructions fournies avec le calculateur.
Pour faire les calculs à la main, vous devrez suivre les étapes ci-dessous.
Dimensions de la pièce : les mesures devront être en pouces.
Point d'écoute : Position ABOUT = 64,4 pouces (164 mm) ; Position assise = 48,5 pouces (124 mm)
Facteur « F » du haut-parleur
| Haut-parleur | Bonne | Moyenne | Excellente |
| PRI665CV | 3.128 | 2.606 | 2.086 |
| PRI685CV | 2.619 | 2.183 | 1.746 |
Remarque: Bonne couverture = ± 6 dB; Couverture moyenne = ± 3 dB et Excellente couverture = ± 1,5 dB. Généralement nous recommandons la couverture « Moyenne » mais si des contraintes rendent ceci impossible pour le client, alors utilisez la couverture « Bonne ». La couverture « Excellente » est utilisée lorsque vous désirez une couverture très uniforme et généralement à une pression sonore (SPL) faible ou élevée.
H_diff = Hauteur du plafond - Point d'écoute
Distancement max = H_diff × Facteur «F» du haut-parleur
Colonnes = longueur de la pièce / distancement max (arrondi)
Ranges = largeur de la pièce / distancement max (arrondi)
Distancement L = longueur de la pièce / colonnes
Distancement = largeur de la pièce / rangées
Le premier haut-parleur est placé à (Distancement L/2, Distancement W/2)
La colonne suivante est placée à (Distancement 12 + Distancement )... et ainsi de suite jusqu'à ce que toutes les colonnes soient placées
La rangée suivante est placée à (Distancement / 2+ Distancement W)... et ainsi de suite jusqu'à ce que toutes les rangées soient placées
Pour déterminer le nombre de haut-parleurs de basses requis, les calculs sont beaucoup moins élaborés. Déterminez le volume de la pièce (Long. x Larg. x Haut., en pieds) et divisez ce nombre par 15 000 puis arrondissez la réponse.
Pour déterminer le niveau sonore maximal perçu (SPL), vous devrez connaître la dimension H diff en pieds et la pression SPL (en décibels) maximale du haut-parleur. La SPL maximale à 3 pieds d'éloignement à utiliser pour chaque haut-parleur est.
| Type de H-P | SPL max. |
| PRi665CV | 101 dB |
| PRi685CV | 103 dB |
| PRi85SubCV | 101 dB |
Remarque : Ces données ne sont pas la pression SPL maximale absolue des haut-parleurs. Elles sont des guides à utiliser pour la conception d'installations.
Vous devrez également déterminer un niveau au point d'écoute. Les valeurs typiques sont les suivantes :
| Niveau SPL désiré | |
| Arrière-plan | 85 dB |
| Mi-distance | 91 dB |
| Avant-plan | 96 dB |
Remarque : Une atmosphère d'arrêt-plan est normalement pour des pièces dans lesquelles les personnes ne veulent pas devoir crier pour être entendues ou un lieu dans lequel la musique apportera de l'ambiance et non une distraction. Une atmosphère à mi-distance est lorsqu'il y a un fort niveau de bruits ambiants et que vous désirez que la musique estompe ce bruit. Les applications d'avant-plan sont normalement là où la musique et la voix amplifiées sont le point d'intérêt et doivent être entendus, soit comme divertissement, pour informer ou comme intercom.
Une règle approximative est qu'il y a diminution d'environ 1 dB par pied (30 cm) d'éloignement. La SPL maximale est sur la connexion à la prise de tension la plus élevée permise. Alors, pour déterminer celle prise à utiliser, vous devez soustraire la différence de SPL à 3 pieds de l'oreille du sujet de la valeur Hdiff. Le résultat de ce calcul sera le volume d'écoute maximal en décibels au point d'écoute. Changez maintenant la connexion sur une prise inférieure jusqu'à l'obtention de la plus proche valeur au-dessus de la SPL désirée.
SPL au point d'écoute = SPL max. du haut-parleur - (H diff / 12) + 3
Pour déterminer le réglage de prise, calculez : [SPL au point d'écoute] - [SPL désirée] = SPLdiff Nombre de déclics de déplacement = SPLdiff / 3 (arrondi à la valeur inférieure)
En récapitulation, débutez sur la prise maximale des haut-parleurs (64 pour tous les haut-parleurs) et réduisez les prises en comptant le nombre de déclics pour atteindre la prise désirée pour ce haut-parleur.
Exemple : Si SPL diff = 10, alors le nombre de déclics = 3 et le réglage de prise sera 64 => 32 => 16 => 8 sera la prise correcte pour ce transformateur.
La dernière étape de conception du système est de calculer la puissance d'amplification requise. Ce calcul doit prendre en compte une perte de 20% de puissance au niveau du haut-parleur due au transformateur.
Puissance de l'amplificateur = [nombre total de haut-parleurs] x [reglage de prise] x 1.2
Par example :
Assumons une pièce de 60 pi x 40 pi x 12 pieds de hauteur où l'assistance est généralement assise.
W (largeur) = 40 × 12 po = 480 po
L (longueur) = 60 × 12 po = 720 po
Hauteur du plafond = 12 × 12 po = 144 po
Si nous utilisons le PRi665CV, alors, le calcul pour la meilleure couverture sera :
Distancement max. = 79,6 × 2,606 = 207,4 po
Colonnes = 720 / 207,4 (arrondi) = 3,47 (arrondi) = 4
Rangées = 480 / 207,4 (arrondi) = 2,31 (arrondi) = 3
Distancement L = 720 / 4 = 180 po = 15 pi
Distancement W = 480 / 3 = 160 po = 13 pi 4 po

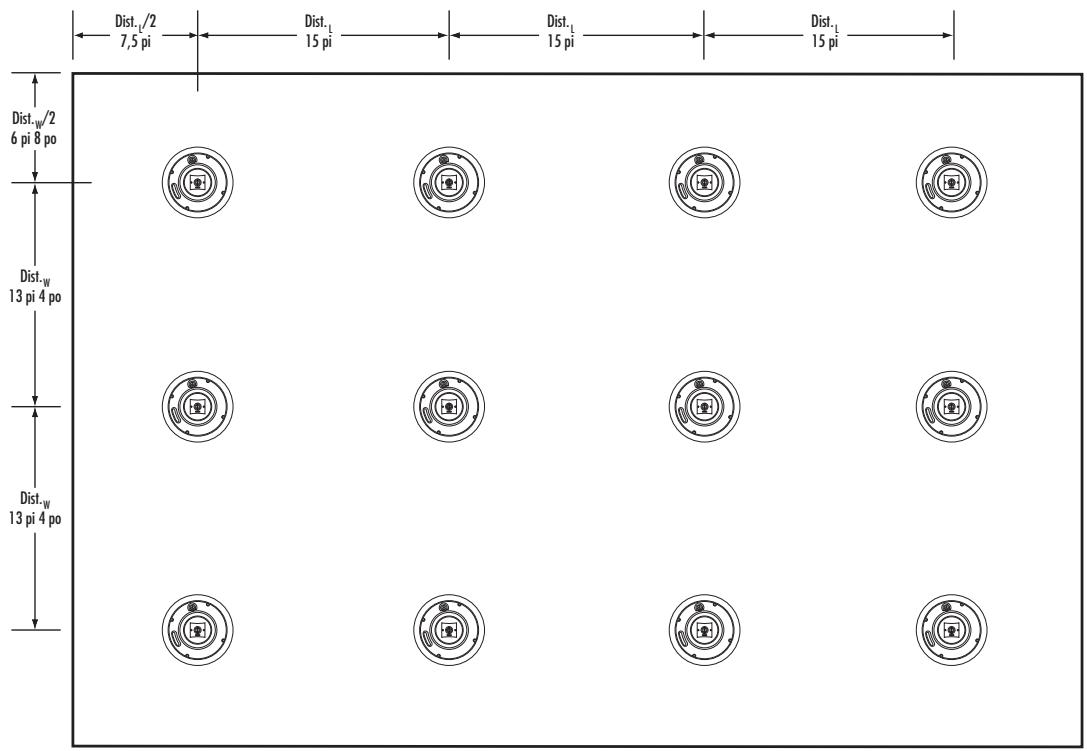

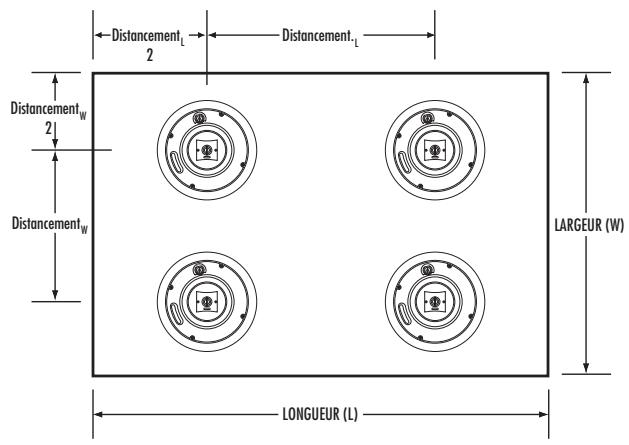

Alors, la disposition montrée ci-dessous sera de mise.
La SPL maximale au point d'écoute est 101 - (79,6 / 12) + 3 = 97,4 dB et la SPL désirée est 85 dB, alors vous devez faire le calcul ci-dessous.
SPL max. - SPL désirée = 12,4 dB.
La division de ce nombre par 3 = 4,13 ; alors faites 4 déclics de réduction de prise. Donc la prise à utiliser sera la prise 8 W. Puisque ceci est une approximation, vous devrez vérifier le volume dans la pièce pour déterminer la bonne prise à sélectionner. Si vous désirez un meilleur contrôle de volume sur l'amplificateur, réglez les haut-parleurs sur la prise 16 W.
Le dernier calcul que vous devez faire est la puissance totale de l'amplificateur en tenant compte des pertes des transformateurs du système (20% de la puissance). À notre exemple, nous avons 12 haut-parleurs @ 8 W chacun, alors nous aurons besoin de :
12 × 8 × 1,2 = 115 watts de puissance d'amplification.
Et pour démontrer l'effet du choix de haut-parleurs sur cette valeur, supposons que nous utiliserons les haut-parleurs PRi685CV au lieu des PRi665CV dans la même pièce et avec le même volume sonore désiré et la même couverture.
Distance ax. = 79,6 × 2,183 = 173,77 po
Colonnes = 720 / 173,77 (arrondi) = 4,14 (arrondi) = 5
Rangées = 480 / 173,77 (arrondi) = 2,76 (arrondi) = 3
Distancement L = 720 / 5 = 144 po = 12 pi
Distancement W = 480 / 3 = 160 po = 13 pi 4 po
Comme vous pouvez le constater, nous aurons besoin de plus de haut-parleurs (15 versus 12) mais nous aurons la possibilité d'obtenir une pression SPL plus élevée, avec une meilleure réponse en fréquence.
La SPL max. au point d'écoute est 103 - (79,6/12) + 3 = 99,4 dB. Le volume désiré est 85 dB, alors faisons le calcul suivant : SPL max. - SPL désiré = 14,4 dB
La division de ce nombre par 3 = 4,75 ou 4 déclics. Donc la prise à utiliser sera la prise 8 W (remarquez que ce système a déjà 2 dB de plus de réserves que le système à haut-parleurs de 6 po).
Puisque ceci est une approximation, vous devrez vérifier le volume dans la pièce pour déterminer la bonne prise à sélectionner. Si vous désirez un meilleur contrôle de volume sur l'amplificateur, réglez les haut-parleurs sur la prise 16 W.
Le dernier calcul que vous devez faire est la puissance totale de l'amplificateur en tenant compte des pertes des transformateurs du système (20% de la puissance). À notre exemple, nous avons 12 haut-parleurs @ 8 W chacun, alors nous aurons besoin de :
12 × 8 × 1,2 = 115 watts de puissance d'amplification
ou 12 haut-parleurs @ 16 W :
12 × 16 × 1,2 = 230 watts de puissance d'amplification.
Alors, pour la pièce ci-dessus, nous avons 60 pi x 40 pi x 12 pi haut. = 28 800 pi³. Ceci veut dire que vous devrez utiliser 2 caissons de basses. Utilisez-en 4 si vous désirez un rendu avec extrêmement de basses mais dans la plupart des applications 2 suffiront. La détermination de la disposition de ceux-ci dans la pièce est moins élaborée et permet plus de possibilités mais rappelez-vous de les garder distancés d'au moins 2 pieds (60 cm) des murs et des coins de la pièce. Si vous les placez près d'un coin, un gain de 6 dB de sortie sera perçu. Pour ce qui est du réglage de prise, faites un calcul similaire à celui fait pour les haut-parleurs.
Le volume maximum au point d'écoute sera 101 - (79,6 / 12) = 94,4 dB (ce volume est plus conservateur que pour les haut-parleurs, mais permet un niveau de basses plus élevé dans la pièce). Si vous ne désirez qu'un niveau d'ambiance de la pièce, réglez alors les prises sur 8 W.
Comme vous pouvez le constater, ces calculs prennent un certain temps et le logiciel « Commercial Speaker Calculator » de Boston Acoustics pourra vous faciliter la tâche pour les calculs de disposition de haut-parleurs et de réglages de systèmes. Nous vous encourageons à l'utiliser au lieu de faire les calculs à la main.
Câblage des enceintes
Après avoir déterminé la localisation des haut-parleurs, vous devrez acheminer les fils à partir de l'amplificateur de puissance. Le code de l'électricité applicable dans votre région pourrait exiger l'utilisation de fils particuliers résistant aux expositions locales appelés fils de classe pour plénums. Pour savoir si ce type de fil est requis, informez-vous auprès des autorités d'inspection de votre région.
Un des avantages principaux des systèmes CV à tension élevée est qu’un calibre de fil relativement petit peut être utilisé, et ce, même pour des cheminement de fil très longs. Dans la plupart des cas, le calibre de fil #18 AWG sera plus que suffisant. Seulement pour les installations de très haut niveau de puissance qu’un fil de calibre plus élevé sera requis.
Polarité de raccordement des haut-parleurs

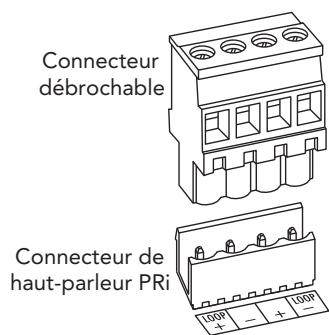

Il s'agit. Les modèles de la série PRe sont munis de connecteurs débrochables Molex qui facilitent l'installation.
Les fils des haut-parleurs sont reliés au connecteur débrochable Molex qui sera branché dans le haut-parleur au moment de l'installation.
L'illustration ci-contre montre la partie du connecteur montée sur le haut-parleur et la partie débrochable. Veuillez remarquer l'étiquette adjacente au connecteur. Elle indique que les deux broches centrales du connecteur sont les polarités « + » et « - ». Les deux broches externes sont identifiées « LOOP + » et « LOOP - ». Les connexions LOOP sont reliées aux points « + » et « - » normales à l'intérieur du haut-parleur et facilitent le raccordement des installations à multiples haut-parleurs. Servez-vous des couleurs ou autres marques des fils des haut-parleurs pour vous assurer que les bornes + et - de l'amplificateur soient reliées aux bornes correspondantes de tous les haut-parleurs.
Raccordement des enceintes

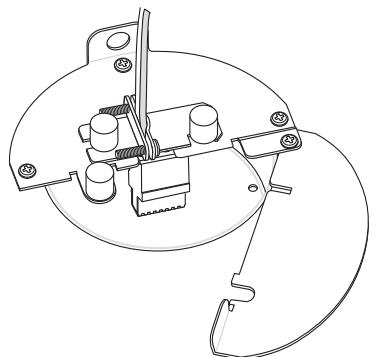

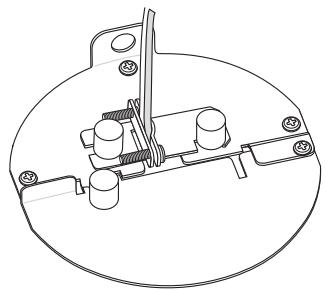

Dévissez les vis qui maintiennent le serre-fil en position au dos de l'enceinte. Ouvrez le serre-fil puis insérez environ 2 po (51 mm) de fil dans l'ouverture. Resserrez les vis du serre-fil pour le fixer solidement. Remarque : si les conducteurs bifilaires comportent une gaine, serrez l'attache-fil sur la portion gainée du fil. Retirez la gaine de la portion de fil qui dépasse du serre-fil.
Séparez les deux conducteurs du fil. Dénudez environ 3/8 po (9,5 mm) de l'isolant de l'extrémité des fils conducteurs. Insérez-les dans les bornes correspondantes appropriées du connecteur et serrez les vis du connecteur pour fixer solidement les fils conducteurs. Assurez-vous qu'il n'y a aucuns brins lâches.
Branchez le connecteur à la prise au dos de l'enceinte tout juste avant de l'installer. Mettez l'attache-fil en position et serrez les vis pour le fixer solidement, puis faites pivoter la partie mobile du couvre-bornes en position et serrez l'attache pour le fixer solidement.
Raccordement de plusieurs enceintes
L'autre avantage principal des systèmes CV à tension élevée
est que les haut-parleurs alimentés par un canal d'amplificateur sont en réalité reliés en parallèle et que la considération d'impédance de charge ne s'applique pas.
Les haut-parleurs de la série PRiCV peuvent être raccordés de deux façons différentes. Ces raccordements sont montrés ci-dessous.
Le premier exemple montre le raccordement commun de systèmes CV à tension élevée. Le fil de l'amplificateur au premier haut-parleur et de tous les haut-parleurs suivants sont reliés aux bornes normales « + » et « - ». Pour ce type de raccordement, les haut-parleurs du système en guirlande seront fonctionnels même si certains des haut-parleurs sont débranchés. Le second exemple montre les fils reliés au deuxième haut-parleur et à tous les haut-parleurs subséquents reliés aux bornes de boucle (loop).
Amplificateur 70 V
Les bornes « loop » sont reliées aux bornes normales « + » et « - » à l'intérieur du haut-parleur. Ceci permet de connecter plus facilement les fils aux bornes des haut-parleurs. Mais cela représente également le fait que si un des haut-parleurs est débranché pour une raison ou une autre, tous les haut-parleurs seront coupés de leur source d'alimentation. Un raccordement parallèle peut aussi être fait en raccordant les fils de tous les haut-parleurs directement aux bornes de l'amplificateur, généralement appelé branchement d'accueil ou « home run ».
Amplificateur 70 V
Ceci demande généralement plus de longueur de fils (ce que vous tentez généralement d'éviter).
L'information ci-dessus ne s'applique qu'aux systèmes à 70 V. Si vous utilisez le réglage « Dir X » du commutateur frontal pour court-circuiter le transformateur, reliez les haut-parleurs comme vous le feriez pour tout haut-parleur à impédance standard.

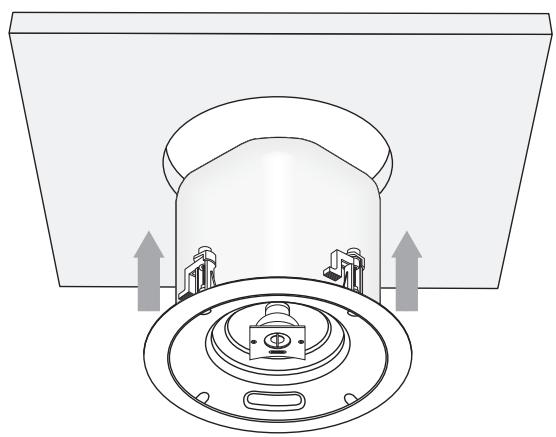

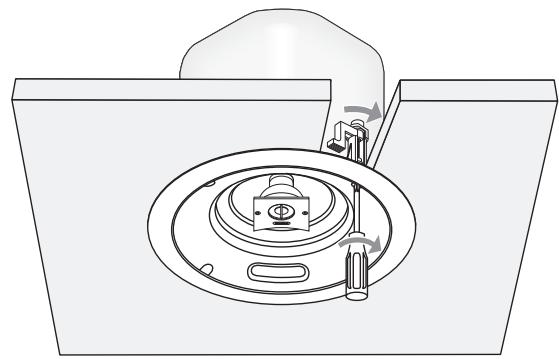

Installation des enceintes
Une fois que la préparation de l'installation aura été faite et que les haut-parleurs seront prêts (selection de prise et de bornes du raccord), le reste de l'installation sera facile. Insérez simplement le haut-parleur dans son ouverture de montage. Utilisez un tournevis Phillips pour faire pivoter les bras des serres de montage vers l'extérieur et tirez les vers le bas contre l'endos de la surface de montage. Serrez ensuite graduellement les vis des serres de montage en alternance jusqu'à ce que le haut-parleur soit fermement serré en place. N'usez pas de force excessive lors du serrage des vis des serres de montage.

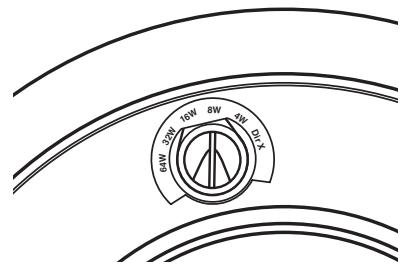

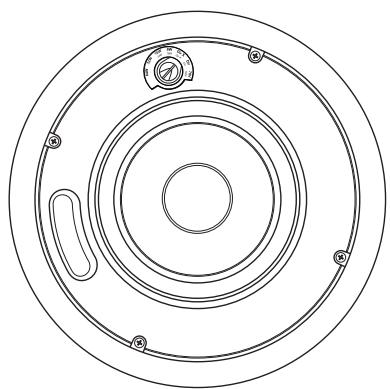

Réglage du commutateur de prises du transformateur
Le commutateur sur le devant du bâti du haut-parleur fait la sélection de la prise du secondaire du transformateur qui alimentera le haut-parleur. Il servira à contrôler l'alimentation du signal de l'amplificateur des différents haut-parleurs et pourra être utilisé pour régler la puissance de sortie des haut-parleurs de façon à équilibrer le niveau sonore des différentes sections de la pièce. Le commutateur possède des positions de réglage pour 4, 8, 16, 32 et 64 watts. Il possède également une position « DirX » de contournement du transformateur au cas où vous désiriez
connecter les haut-parleurs à un amplificateur conventionnel à un moment donné. (Le PRI85Sub possède un ensemble de réglages légèrement différents. Référez-vous aux informations à la page suivante).
Pour déterminer le réglage ajustat, suivez les directives du paragraphe intitulé « Distancement des haut-parleurs » à la page 6 du présent manuel. Ces instructions procurent le réglage initial de tous les haut-parleurs du système. Après avoir installé le système, vérifie que la pression SPL et que l'équilibre entre les haut-parleurs est ajustat sinon, réglez la prise de chaque haut-parleur.
Gardez en tête la puissance disponible de l'amplificateur. Le total des puissances sélectionnées multiplié par le facteur de compensation des pertes de transformateur (1,2) vous permettra de savoir si votre amplificateur est suffisamment puissant pour la configuration du système. Par exemple, disons qu'un amplificateur est relié à 6 haut-parleurs, dont trois ayant leur transformateur réglé à 16 watts et trois réglés à 32 watts. Le calcul serait alors :
$$ [ (3 \times 1 6) + (3 \times 3 2) ] \times 1, 2 = 1 7 2 w a t t s $$
En tant que l'amplificateur possède suffisamment de puissance pour couvrir cette valeur, vous pourrez alimenter ce système avec cet amplificateur. Si vous placez les six haut-parleurs au réglage de 32 watts, la puissance requise sera alors 230 watts :
$$ (6 \times 3 2) \times 1, 2 = 2 3 0 $$
Une fois que vous serez satisfait des réglages du commutateur des haut-parleurs, mettez leurs grilles en position en les repoussant en place. Ceci complètera l'installation.
Niveau d'écoute et puissance maximale
Les puissances recommandées présument que l'amplificateur fonctionne sans distorsions. Un amplificateur de puissance relativement faible pourrait endommager des enceintes même très robustes comme celles-ci s'il produit des distorsions.
Si la sonorité est rugueuse ou grésillante, réduisez le volume. Alimenter de façon prolongée ou répétée les haut-parleurs d'un signal distordu de l'amplificateur peut causer des dommages non couverts par la garantie.
Rensignements supplémentaires concernant le PRE85SUB
Le caisson de basses encastré PRi85Sub possède un répartiteur de fréquences intégré. Les prises de 8, 16, et 32 watts du transformateur conduisent ensuite le signal au répartiteur. Au cas où vous désiriez connecter le haut-parleur à un amplificateur conventionnel à un moment donné, le commutateur possède une position de contournement « DirX » du transformateur. Ce réglage conduit quand même le signal au répartiteur de fréquences en cas de réception de signal de la plage complète de fréquences.

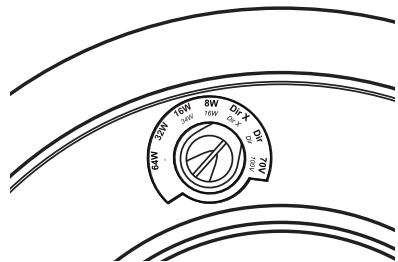

Le commutateur du haut-parleur PRi85Sub possède également une position « DIR » qui contourne le transformateur et le répartiteur. Utilisez ce réglage si le haut-parleur est alimenté par un amplificateur conventionnel qui a un répartiteur intégré, tel l'amplificateur Boston Acoustics SA-1.

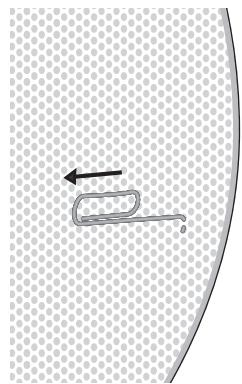

Advenant le besoin de retirer les grilles pour une raison ou une autre, utilisez un trombone à papier replié en forme de crochet et insérez le crochet dans l'un des trous et tirez-la directement sur la grille. Il se peut que vous deviez sortir un côté en premier et alterner d'un côté à l'autre jusqu'à ce que la grille se dégage du cadre.
NOTE : La position de DIR est fournie, ainsi qu'une manière d'utiliser un signal amplifié de LFE d'un récepteur. Elle est limitée de 30Hz à 750Hz - elle est protégée pour assurer le produit. Nous n'avons pas recommandé ou garanti le produit si cette limitation de fréquence n'est pas utilisée.
Peindre les enceintes pri
Il est possible de peindre la section exposée des cadres et des grilles de vos enceintes pour les agencer à la pièce où ils sont installés. Pour protéger les haut-parleurs, Boston Acoustics fournit un dispositif protecteur.
La plupart des peintures, principalement les peintures à base d'eau, n'adhèrent pas très bien aux surfaces plastiques ou à celles déjà recouvertes de peinture brillante. Dans ces cas, vous aurez à appliquer une couche primaire. Utilisez un apprêt recommandé pour les surfaces plastiques. Assurez-vous que la peinture que vous utiliserez par la suite adhérera bien à cette couche primaire. REMARQUE : selon le type de peinture qui sera utilisé pour la couche de finition, il est possible que la couche primaire sur la grille soit superflue.
Retirez la grille comme décrit à la section précédente. Installez le dispositif protecteur sur l'avant de l'enceinte. Collez du ruban-cache sur toutes les autres pièces à protéger. Assurez-vous de protégier les pinces de fixation et le couvre-bornes. Nettoyez bien les surfaces à peindre et assurez-vous qu'elles sont exemptes de poussières et de peluches.
Appliquez deux couches minces (ou plus) d'aprêt. Laissez complètement sécher l'aprêt entre les couches. Vous obtiendrez ainsi de plusieurs résultats et réduirez l'apparition de gouttes ou de coulisses avec plusieurs couches minces d'aprêt. Une couche mince d'aprêt réduit également l'obstruction des trous de la grille par la peinture. Laissez sécher complètement la peinture. Retirez le dispositif protecteur et réinsérez la grille.

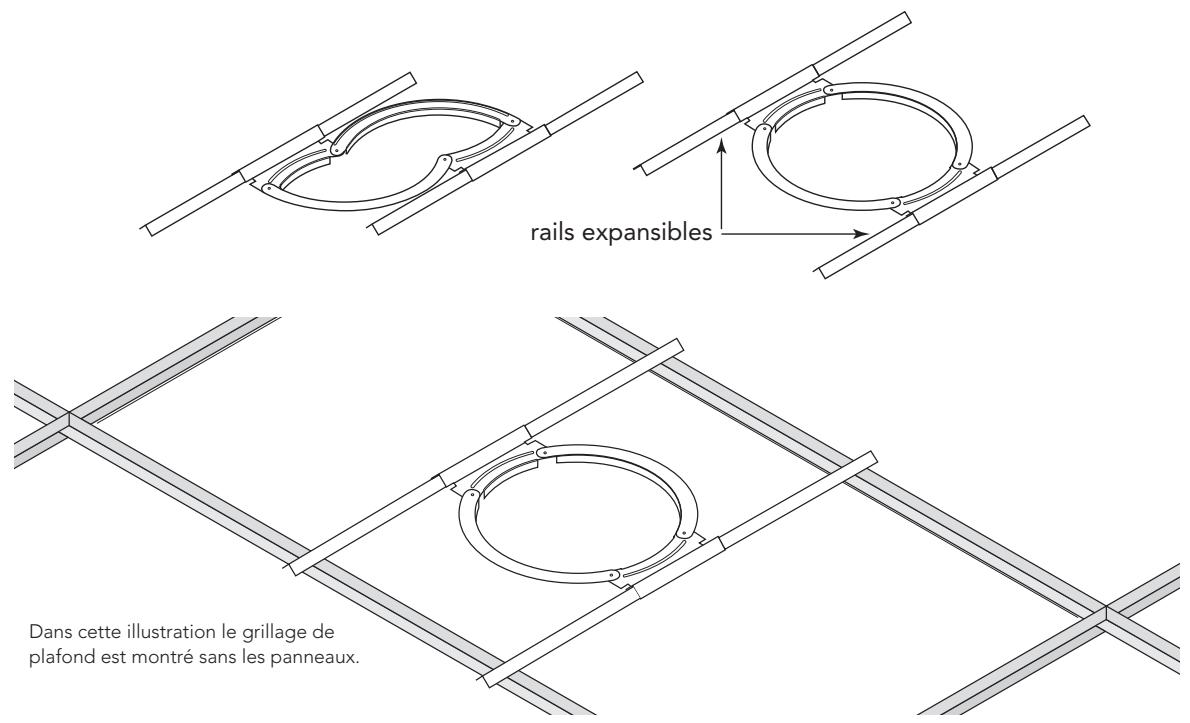

Supports de plafond
Des supports spéciaux sont fournis avec les versions CV des haut-parleurs PRi qui facilitent leur montage à un plafond suspendu. Le support demeure au-dessus de la grille du plafond, de sorte que le poids des haut-parleurs est supporté par le panneau de plafond. Le support est de conception « repliable » (illustration gauche ci-dessous) qui rend la manœuvre de détentration dans l'ouverture facile.
Une fois que l'ouverture de montage sera faite dans le panneau de plafond, passez le support replié dans le trou et faites pivoter ses montants en longueur normale comme montré ci-dessus à droite. Étendez ensuite les rails pour qu'ils reposent sur la grille de plafond. Réglez le support de sorte que les brides qui dépassent des arcs encerclent le trou de montage. Raccordez alors le haut-parleur et fixez-le en place à l'aide de ses serres de montage comme dans une installation normale.
REMARQUE : Boston Acoustics suggère fortement l'utilisation de câbles à gaine de sécurité pour toutes les installations. Ceci est particulièrement important lorsque les haut-parleurs PRi sont installés dans un plafond suspendu. Connectez une extrémité du câble de sécurité à la cosse en arrêté du haut-parleur et connectez l'autre extrémité à un élément structurel important de l'édifice.
Le support de plafond peut également être utilisé dans des plafonds à cloison sèche. Découpez le trou standard requis pour le haut-parleur dans la cloison sèche. Insérez le support replié dans l'ouverture et étendez-le à son rendu normal. L'orientation des rails expansibles n'est pas importante. Ils peuvent aussi demeurer complètement rétractés. Si l'espace de l'endroit d'installation est très restreint, les rails d'expansion peuvent être retirés de sorte que la partie centrale servira de cadre à sceller.
Garantie limitée
Boston Acoustics garantit à l'acheteur d'origine, des enceintes de la série PRi, qu'elles sont exemptes de défauts de matériaux et de fabrication pour une période de 5 ans à partir de la date d'achat.
L'installation et l'utilisation des enceintes, en conformité aux directives fournies, sont de votre responsabilité. Il est également de votre responsabilité d'assurer un transport sécuritaire chez un préposé au service agréé de Boston Acoustics et de présenter une preuve d'achat, soit le reçu de vente, lors de toute demande de service sous garantie.
La garantie exclut tout dommage provoqué par l'abus, la mauvaise utilisation ou installation, les accidents, le transport ou les réparations ou altérations effectuées par une autre personne qu'un préposé au service agréé de Boston Acoustics.
La présente garantie se limite aux produits Boston Acoustics et ne couvre pas les dommages provoqués par tout matériel associé. En outre, la présente garantie ne couvre pas les frais relatifs au démontage ou à la réinstallation et s'annule si le numéro de série est effacé ou oblitéré. La présente garantie vous donne des droits juridiques précis. Il est possible que vous ayez d'autres droits qui varient d'un État, d'une province ou d'un territoire à l'autre.
En cas de réparation nécessaire
Communiquez d'abord avec le revendeur qui vous a vendu le produit. Dans l'impossibilité, écrire à :
ou communiquez par courriel au :
support@bosch.com
Nous vous aviserons rapidement des mesures à prendre. S'il s'avère nécessaire de retourner l'unité de la série PRI à l'usine, veuillez l'expédier en port prépayé. Une fois les réparations terminées, nous vous posterons l'unité, port prépayé, aux États-Unis et au Canada.
Ce symbole, apposé sur le produit, indique que celui-ci ne doit pas être jeté avec les ordures ménagères. À défaut, il est possible de le déposer à un établissement de collecte distinct prévu pour les déchets d'équipements électriques ou électroniques ou de le retourner à un détaillant lors de l'achat d'un produit semblable. Le fabricant a déjà déboursé les frais nécessaires pour le recyclage de ce produit. Une telle pratique contribue à la réutilisation et au recyclage de composants réduisant ainsi les effets néfastes pour l'environnement et la santé humaine et à éviter des amendes prévues pour une élimination incorrecte.
