Type de produit	Enceinte encastrée (in-wall/ceiling)
Marque	Boston Acoustics
Modèle	HSI 475
Type d'installation	Encastrée dans mur ou plafond
Woofer	6,5 pouces (165 mm)
Tweeter	1 pouce (25 mm) à dôme souple
Grille	Amovible, peignable, avec tissu intérieur
Pièce éjectable pour capteur IR	Oui, diamètre 12,8 mm
Orientation	Horizontale ou verticale, tweeter orientable
Dégagement arrière requis	3,5 pouces (89 mm) minimum
Support construction neuve	Optionnel, modèle NCB6
Connectique	Bornes acceptant câble dénudé 12 mm max ou fiches bananes
Peinture	Cache et grille peignables (apprêt fourni)
Garantie	5 ans limitée pour l'acheteur initial
Utilisation en milieu humide	Possible (salle de bains, cuisine) avec précautions
Poids estimé	2,5 kg
Dimensions (perçage)	Diamètre 205 mm

FOIRE AUX QUESTIONS - HSI 475 BOSTON ACOUSTICS

Comment installer l'enceinte HSI 475 ?

Débranchez l'ampli, tracez le contour à l'aide du gabarit, découpez l'orifice, amenez le câble (prévoyez 30 cm supplémentaires), dénudez 13 mm, connectez, insérez l'enceinte côté woofer en premier, puis serrez les vis de fixation sans excès.

Comment orienter l'enceinte pour une meilleure performance ?

En montage horizontal, les tweeters doivent être orientés vers l'intérieur (image miroir). En montage vertical, si le bord inférieur est à plus de 168 cm du sol, placez le tweeter sous le woofer.

Comment peindre l'enceinte et la grille ?

Retirez le masque de peinture pour le cache. Peignez le cache et la grille séparément après avoir retiré le tissu de la grille. Utilisez deux couches légères au pistolet ou au pinceau. Laissez sécher avant de réinstaller le tissu et le logo.

Comment retirer la grille ?

Soulevez délicatement la grille par les bords à l'aide d'un instrument pointu et affilé (poinçon ou outil Boston Acoustics optionnel).

Comment installer un capteur infrarouge ?

Placez l'enceinte face vers le bas, éjectez la pièce moulée à l'arrière avec un tournevis cruciforme et un marteau, puis insérez le capteur IR (diamètre 12,8 mm). Testez avant installation car la grille réduit la portée.

Quelle puissance d'amplificateur est recommandée ?

Aucune puissance spécifique mentionnée dans la notice. Utilisez l'ampli sans distorsion ; un son discordant indique un volume trop élevé. Une utilisation prolongée avec distorsion peut endommager les enceintes.

Comment connecter les câbles aux enceintes ?

Dénudez 13 mm de câble, torsadez les fils, puis connectez aux bornes. Les bornes acceptent les câbles dénudés jusqu'à 12 mm de diamètre ou les fiches bananes simples.

L'enceinte peut-elle être utilisée dans une salle de bains ou une cuisine ?

Oui, les modèles HSi 475, 485, 455W2 et N545W2 sont conçus pour les lieux humides. Installez-les de manière à éviter l'accumulation d'humidité à l'intérieur.

Quelle est la garantie des enceintes HSI 475 ?

Boston Acoustics offre une garantie limitée de 5 ans à l'acheteur initial contre les défauts de fabrication et de main-d'œuvre, sous réserve d'installation et d'utilisation conformes au manuel.

Comment nettoyer l'enceinte ?

La notice ne précise pas de méthode de nettoyage. Évitez les produits abrasifs. Pour la grille, un dépoussiérage doux est conseillé. Si nécessaire, consultez le support client.

MODE D'EMPLOI HSI 475 BOSTON ACOUSTICS

Systèmes d'enceintes encastrées HSi de la série

Nous vous remercions d'avoir choisi les enceintes encastrées Boston Acoustics HSi. Ces enceintes ont été conçues pour produire des performances audio inégalées pendant de nombreuses années.

Mettez ce manuel en lieu sûr afin de le retrouver facilement en cas de besoin. Les installateurs professionnels doivent consulter les sections Conseils d'installation et Avant de procéder à l'installation, qui contiennent des informations spécifiques sur les enceintes HSi.

Nous espérons que vous apprécierez vos nouvelles enceintes HSi.

Débranchez toujours l'amplificateur ou le récepteur avant de connecter les enceintes ou tout autre composant du système.

Remarque

Ce manuel suppose que l'installateur sait utiliser les outils à main et à moteur nécessaires à l'installation, qu'il connaît la réglementation en vigueur sur la construction et l'incendie, et qu'il sait exactement ce qui se trouve derrière les murs ou les plafonds sur lesquels les enceintes seront installées.

Position des enceintes

Si ces enceintes sont installées horizontalement, montez-les comme des images en miroir, avec le tweeter vers l'intérieur.

Si l'enceinte est montée verticalement et que son bord inférieur est à plus de 168 cm du sol, renversez-la de manière à ce que le tweeter soit en dessous du woofer.

Dégagements nécessaires

Derrière la surface de montage, un dégagement est nécessaire.

Les performances de vos enceintes HSi peuvent être améliorées en remplissant la cavité murale avec un isolant en fibre de verre standard. Si le mur est déjà isolé et que la doublure en papier de l'isolant fait face à l'enceinte, retirez celle-ci à cet endroit. (Veillez à respecter le règlement de sécurité de la construction en vigueur.)

L'augmentation de la rigidité de la surface de montage, obtenue par l'utilisation de vis pour maçonnerie sèche supplémentaires et/ou l'emploi d'un adhésif de construction entre la maçonnerie sèche et les montants contigus aux enceintes, permet d'obtenir des performances encore plus importantes. Un montant de 38 mm doit être présent de part et d'autre des côtés les plus courts.

Neubauten

Si vous utilisez vos enceintes encastrées HSi avec un processeur de son ambiophonique et un subwoofer, régl de la manière suivante :

• HSi 475, HSi 485 — Plac sur « Large » (grand).
• HSi 455, HSi 455W2, HSi N545W2 Small » (petit). Pour des instructions supplémentaires sur la modification du réglage de la gestion des graves, consultez la documentation du récepteur ou processeur ambiophonique.

Emplacements humides HSi 485, HSi 475, HSi 455W2 et HSi N545W2 seulement

Lorsque les enceintes HSi sont installées dans un lieu humide (salle de bains, cuisine), elles doivent être disposées de façon à ce que l'humidité ne s'accumule pas à l'intérieur.

Supports de fixation facultatifs pour constructions neuves

Pour les installations dans des constructions neuves, nous offrons des supports spéciaux. Ces supports sont idéaux pour servir de guides lors de la découpe des murs.

Support

HSI 455W2

HSI N545W2

NCBTL5

HSi 485

NCB8

HSi 475

NCB6

HSi 455

NCB5

Retrait de la grille

Pour retirer la grille, soulevez-la délicatement en la tenant par les bords. Utilisez un instrument pointu affilé, tel qu'un poinçon ou l'instrument Boston Acoustics prévu à cet effet (en option).

Pièce éjectable pour capteur infrarouge

Chaque enceinte comporte une pièce éjectable moulée dans le haut-parleur à membrane, dont le retrait permet de loger un capteur infrarouge standard d'un diamètre de 1,28 cm.

Pour utiliser cette fonction :

1. Couchez l'enceinte face vers le bas sur du carton ondulé (vous pouvez utiliser son carton d'emballage).
2. Avec un tournevis cruciforme et un marteau, éjectez la pièce par l'arrière.
3. Installez le capteur infrarouge.

Attention : la grille et le diffuseur de l'enceinte réduisent la portée et l'angle de fonctionnement du capteur IR. Pour une performance optimale, placez le capteur IR dans l'axe de l'enceinte. Testez avant d'installer.

Avertissement

Débranchez toujours l'amplificateur ou le récepteur avant de connecter les enceintes ou tout autre composant du système.

Remarque

Ce manuel suppose que l'installateur sait utiliser les outils à main et à moteur nécessaires à l'installation, qu'il connaît la réglementation en vigueur sur la construction et l'incendie, et qu'il sait exactement ce qui se trouve derrière les murs ou les plafonds sur lesquels les enceintes seront installées.

1. Un couteau, une scie à découper ou tout autre outil capable de découper l'orifice nécessaire dans la surface de montage.
2. Un tournevis cruciforme n° 2.
3. Une pince coupante ou à dénuder pour préparer les fils des enceintes.
4. Un crayon noir

Installations améliorées

1. Tracez le contour de en utilisant le gabarit fourni. Faites un petit trou au centre de l'endroit où sera placé l'enceinte. Insérez-y un grand morceau de câble replié, et faites tourner celui-ci afin de vous assurer qu'il n'y a aucun obstacle derrière l'endroit choisi.
2. Découpez l'orifice d'installation.
3. Amenez le câble de l'ampli à l'orifice que vous venez de découvrir, en prévoyant 30 cm de câble supplémentaire.

1. Dénudez 13 mm de câble, et torsadez les fils cuivrés ensemble. La fiche de l'enceinte HSi accepte les câbles dénudés d'un diamètre maximum de 12 mm, ou les fiches bananes simples.
2. Connectez le câble à l'enceinte.
3. Introduisez l'enceinte dans l'orifice prévu comme illustré ci-dessous. Les enceintes doivent être introduites dans le mur « côté woofer » en premier.
4. Revissez les vis de fixation.

Important : Ne resserrez pas les vis excessivement.

Si vous souhaitez peindre les enceintes ou les grilles, faites-le avant l'installation des grilles. Veuillez consulter les instructions de peinture.

1. Si l'enceinte a été installée horizontalement, retirez le logo, puis remettez-le le long de l'axe de la grille.
2. Insérez la grille dans les fentes du haut-parleur à membrane en appuyant légèrement sur ses bords.

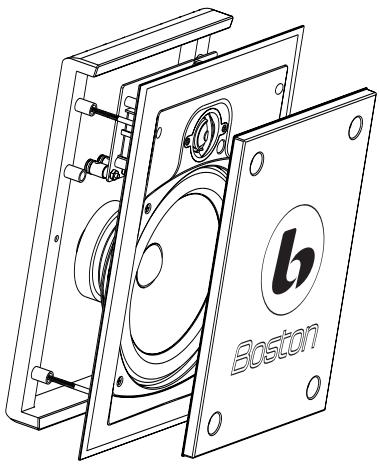

Coffrets des enceintes

Les enceintes peuvent être peintes avant ou après leur installation. Elles ont déjà reçu une couche de fond.

1. Insérez le masque à peinture fourni dans le coffret de l'enceinte.

1. Retirez soigneusement le film de l'intérieur de la grille. Conservez-le, il sera appliqué pour l'installation ultérieure.
2. Peignez le coffret. Si vous utilisez de la peinture au pistolet, appliquez deux couches légè ès légères. Vous éviterez ainsi une accumulation excessive de peinture ou des coulées sur le coffret.
3. Une fois que la peinture est sèche, retirez les languettes du masque de peinture.

Grille des enceintes

1. Otez le tissu de l'intérieur de la grille. Mettez-le de côté dans un endroit propre.
2. Peignez la grille. Si vous utilisez de la peinture au pistolet, appliquez deux couches légères. Si vous appliquez la peinture avec un pinceau ou un rouleau, diluez-la et appliquez deux couches très légères. Vous éviterez ainsi que la peinture ne remplisse les trous de la grille.
3. Une fois que la peinture est sèche, réinstallez le tissu et le logo de la grille.

Gestion de la puissance et différents niveaux d'écoute

Les recommandations de puissance des enceintes supposent que vous utiliserez l'ampli de telle manière qu'il ne produise aucune distorsion. Malgré leur robustesse, nos enceintes peuvent être endommagées par l'ampli s'il déforme les sons.

Si le son est discordant et strident, baissez le volume. L'utilisation prolongée ou répétée des enceintes avec un signal déformé peut provoquer un endommagement qui n'est pas couvert par la garantie.

Garantie limitée

Boston Acoustics garantit à l'acheteur initial de nos enceintes HSi qu'elles seront libres de tout défaut de fabrication et de main-d'oeuvre pendant une période de 5 ans suivant leur date d'achat.

L'acheteur devra avoir installé et utilisé le système conformément au mode d'emploi fourni, en assurer le transport sans accident à un réparateur agréé par Boston Acoustics et présenter une preuve d'achat (facture ou ticket de caisse) avec sa demande de réparation.

Cette garantie exclut tout dommage résultant d'un usage abusif ou inadéquat, d'un accident, du transport ou de réparations ou modifications effectuées par toute personne autre qu' .

Cette garantie est limitée au produit Boston Acoustics, et ne couvre pas l'endommagement du matériel associé. Elle ne couvre pas son retrait ni sa réinstallation.

Cette garantie est annulée en cas de retrait ou de dégradation du numéro de série.

Cette garantie vous donne certains droits particuliers et vous pouvez également posséder d'autres droits supplémentaires pouvant varier d'un pays à l'autre.

Pour toute demande de réparation

Contactez le détaillant auprès duquel vous avez acheté les enceintes. Si cela n'est pas possible, écrivez à l'adresse suivante :

ou contactez-nous sur notre site Web à : [e-mail]

Nous vous indiquerons sans délai la marche à suivre. Si vous devez renvoyer un article à l'usine, veuillez l'expédier en port payé. Une fois la réparation effectuée, nous vous le renverrons en port payé (aux États-Unis et au Canada).
