Type de produit	Haut-parleur de plafond encastrable
Marque	BOSTON ACOUSTICS
Modèle	HSI 470T2
Catégorie	Haut-parleurs
Configuration	Direct ou diffusion (sélectionnable)
Nombre de voies	2 voies (tweeter et woofer)
Puissance admissible	Non spécifié, recommandé ampli sans distorsion
Impédance	Compatible 25V/70V avec transformateur en option
Réponse en fréquence	Non spécifiée
Dimensions (diamètre)	Environ 250 mm (estimation)
Dimensions (profondeur)	Environ 100 mm (estimation)
Poids	Environ 2 kg (estimation)
Type de fixation	Pattes de montage pivotantes (4 vis)
Orientation du tweeter	Pivotant à 180°
Entrée audio	Simple ou double (cavalier sélectionnable)
Utilisation recommandée	Enceinte surround ou stéréo unique
Matériau du cadre	Métal, pré-peint
Grille	Aimantée, amovible, avec tissu
Peinture	Peignable (cadre et grille)
Installation	Professionnelle recommandée, découpe requise
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Éteindre l'amplificateur avant connexion; respecter la polarité
Pièces détachées	Grille, écran de peinture, transformateur optionnel
Réparabilité	Contacter le revendeur ou le SAV Boston Acoustics
Garantie	Voir conditions du revendeur

FOIRE AUX QUESTIONS - HSI 470T2 BOSTON ACOUSTICS

Comment configurer l'enceinte en mode stéréo unique ?

Placez le cavalier d'entrée sur Dual Input, connectez les câbles aux bornes Input A et B en respectant la polarité, et réglez le commutateur avant sur Direct.

Comment utiliser l'enceinte comme enceinte surround ?

Placez le cavalier sur Single Input, connectez les câbles à Input A uniquement, puis choisissez le mode Direct ou Diffusion selon l'emplacement.

Quelle est la différence entre les modes direct et diffusion ?

En mode Direct, la dispersion est uniforme. En mode Diffusion, un creux (null) est créé sous l'enceinte, idéal si elle est placée au-dessus de la zone d'écoute.

Puis-je peindre l'enceinte ?

Oui, le cadre peut être peint avant ou après installation. Utilisez l'écran de protection fourni pour protéger le haut-parleur. Appliquez deux couches légères de peinture (aérosol ou diluée).

Comment orienter les tweeters ?

L'îlot des tweeters peut pivoter à 180° même après installation. Tournez-le à l'aide d'un tournevis pour diriger le son là où vous le souhaitez.

Quel espace dégagé est nécessaire derrière le plafond ?

Prévoyez un espace libre d'au moins 25 mm (1 pouce) autour du trou de montage pour le passage des câbles et la fixation.

Puis-je installer l'enceinte dans une salle de bain ?

Oui, à condition de la positionner pour éviter l'accumulation d'humidité. L'enceinte n'est pas conçue pour être submergée.

Comment retirer la grille ?

Soulevez doucement la grille sur les bords avec un outil pointu comme un cure-dent ou le poinçon optionnel Boston Acoustics.

Que faire en cas de son déformé ?

Réduisez immédiatement le volume. Un fonctionnement prolongé avec distorsion peut endommager l'enceinte et n'est pas couvert par la garantie.

Où trouver le service après-vente ?

Contactez d'abord le revendeur. Sinon, envoyez un email au support Boston Acoustics. Conservez la preuve d'achat.

MODE D'EMPLOI HSI 470T2 BOSTON ACOUSTICS

Enceinte de plafond simple stéréo directe/diffusion

Guide de référence de configuration rapide

Conseils d'installation / d'emplacement.5

Conseils d'installation 10

Cablage 12

Instructions d'installation. 14

Peinture 17

Niveau d'écoute / Contrôle de puissance 18

Informations de contact 18

Système boston acoustics de plafond direct/diffusion

• Enceintes de plafond avec un lining impressionnant.
• Le choix de configurations directe ou de diffusion permet une versatility inégalée.

Utilisées en applications de théâtre, les VSi 580T2 et HSi 470T2 peuvent être configurées pour un fonctionnement direct ou de diffusion. Si l'enceinte Surround est située directement au-dessus du site d'écoute, l'installateur peut configurer l'enceinte pour un fonctionnement de diffusion. Dans cette application, l'ilot T2 tourne, ce qui permet de diriger le « zéro » vers l'auditeur. L'ilot T2 peut être tourné après l'installation de l'enceinte.

La VSi 580T2 et la HSi 470T2 peuvent être configurées pour des entrées à un ou deux canaux, ce qui permet que les enceintes peuvent fonctionner en tant que canal Surround simple ou en tant que canal latéral et postérieur à partir d'un unique emplacement au plafond.

Merci d'avoir porté votre choix sur les enceintes de plafond Boston Acoustics Designer. Votre enceinte a été conçue pour assurer des performances audio étonnantes pendant des années.

Gardez votre mode d'emploi en sûreté pour si vous devez le consulter ultérieurement. Les installateurs professionnels ayant de l'expérience avec des enceintes de plafond sont priés de lire les Conseils d'installation, car ils contiennent des informations spécifiées à propos des VSi 580T2 et HSi 470T2.

Beaucoup de plaisir avec votre nouvelle enceinte Boston Acoustics T2!

Eteignez toujours l'amplificateur ou le récepteur lorsque vous allez connecter des enceintes ou d'autres composants au système.

Remarque

L'installation ne devrait être exécutée que par des installateurs professionnels ou par des personnes ayant des talents en construction, de l'expérience avec l'utilisation correcte d'outils, des connaissances concernant les consignes locales de construction et de sécurité électrique et la connaissance de l'environnement dans lequel l'enceinte T2 sera installée. Installez les enceintes T2 conformément aux directives locales de construction, d'énergie et électriques.

• Enceinte Grille avec toile
• Écran de peinture Gabarit de découpe
• Embout de tournevis

Conseils d'installation / d'emplacement

Puisque l'emplacement de l'enceinte est permanent et que l'emplacement des meubles pourrait ne pas l'être, vous devriez d'abord déterminer quel sera le meilleur emplacement pour l'enceinte ; c.-à-d. un emplacement qui permettra que les meubles soient déplacés sans que la bonne balance du son tout autour de la zone d'écoute soit affectée.

Enceinte stéréo simple

Si vous allez utiliser la T2 en tant qu'enceinte unique dans une petite ou moyenne salle, un hall ou une salle de bain, placez l'enceinte le plus près possible du centre de la pièce. Cela permettra à l'enceinte de fournir la meilleure distribution du son. Alignez l'ilot des tweeters pour qu'ils soient parallèles à la dimension de longueur de la pièce (reportez-vous aux Options d'enceinte unique 1 et 2).

Lorsque vous allez utiliser les enceintes T2 en tant qu'enceintes Surround, vous devriez les placer aux côtés opposés de la pièce, derrière ou en parallèle avec la zone d'écoute.

Une fois l'enceinte T2 installée, vous pouvez procéder au réglage fin en pivotant l'ilot des tweeters et en alternant entre les modes direct et diffusion.

Nous avons fourni des options d'emplacement pour six des scénarios d'installation les plus communs. Les diagrammes montrent l'emplacement, l'orientation de l'ilot des tweeters et quel mode (direct ou diffusion) utiliser.

Fonctionnement direct/diffusion

Lorsque vous utilisez la T2 en tant qu'enceinte Surround, vous pouvez la configurer en mode direct ou diffusion. En mode direct, l'enceinte a un motif de dispersion uniforme dans toutes les directions. En mode diffusion, un « zéro » est créé sous l'enceinte, le long de l'axe indiqué dans le diagramme ci-dessous.

Opération de colocacion ambiental n°1

Mode Direct - Tweeters dirigés en avant et en arrière

Mode diffusion - Tweeters dirigés en avant et en arrêté

Mode Direct - Tweeters dirigés en avant et en arrêté

Mode diffusion - Tweeters dirigés vers les murs latéraux

• Enceintes latérales-mode diffusion
• Enceinte arrêté-mode direct
• Tweeters dirigés en avant et en arrêté

Opération de colocacion ambiental n°6

• Enceintes latérales-mode diffusion
• Enceinte arrêté-mode direct
• Tweeters dirigés en avant et en arrêté

Distances exigées

Derrière la surface de montage, vous devez disposer d'un espace de 25mm (1 pouce) autour du trou de montage.

HSi 470T2

Nouvelle construction

Les performances de votre enceinte Boston Acoustics peuvent être améliorées lorsque la cavité du plafond est repliée avec de l'isolation standard en fibre de verre. S'il y a déjà de l'isolation installée, du type avec un recouvrement en papier dirigé vers l'enceinte, éliminez le recouvrement situé derrière l'emplacement d'installation. (Consultez la conformité avec les directives locales de construction.)

Si vous prenez des mesures pour augmenter la rigidité de la surface de montage en utilisant des vis de fixation supplémentaires et/ou des adhésifs de construction entre les parois et les poutres adjacentes à l'emplacement de l'enceinte, cela apportera également une amélioration des performances.

Si vous allez utiliser votre enceinte T2 avec un processeur de son Surround et un subwoofer, réglez le contrôle de gestion des basses à « small » (faible) pour les enceintes VSi 580T2 et HSi 470T2.

Consultez le mode d’emploi de votre récepteur ou processeur Surround pour des instructions à propos de la modification des réglages de gestion de basses.

Emplacements humides

Lorsque l'enceinte T2 est installée dans un endroit humide (cuisine, salle de bain), vous devriez la positionner de façon que l'humidité ne puisse s'accumuler dans l'enceinte.

L'enceinte Boston Designer N'EST PAS conçue pour être submergée!

Supports optionnels pour nouvelle construction

Pour des installations dans de nouvelles constructions, nous disposons de supports pour nouvelles constructions. Les supports NCB font office de guide parfait pour effectuer la découpe.

Modèle

VSi 580T2

Support

HSi 470T2

NCBR6

Transformateurs

Nous avons prévu un espace sur les circuits de transition des VSi 580T2 et HSi 470T2 pour le montage de deux transformateurs de distribution de 25/70 V.

Pour retirer la grille

Si vous avez besoin de retirer la grille, soulevez-la doucement sur les bords. Utilisez un instrument pointu, tel qu'un cure-dent ou le poinçon de grille optionnel de Boston Acoustics.

Selon l'application, il y a différentes manières de câbler l'enceinte T2.

Enceinte stéréo simple

Si vous allez utiliser votre enceinte T2 comme unique enceinte stéreo, reportez-vous au diagramme ci-dessous.

1. Placez le cavalier d'entrée (situé à l'arrière de l'enceinte T2) à la position « Dual Input » (voir 1).
2. Connectez les câbles aux bornes « Input A » et « Input B ». Assurez-vous de maintenir la polarité correcte (voir 2).
3. Positionnez le commutateur « Direct/Diffuse » situé à l'avant de l'enceinte à « Direct » (voir 3).

Avertissements

Vérifiez votre câblage. Si la polarité correcte n'est pas maintenue, les performances des basses seront réduites et il y a danger d'endommagement de l'enceinte qui ne sont pas couverts par la garantie.

Vérifiez les paramètres d'entrée. Vérifiez que le cavalier est positionné sur « Dual Input ». Si l'enceinte est en mode « Single Input », il y a risque d'endommagement des « enceinte et de votre amplificateur, qui ne sont pas couverts par la garantie.

Si vous allez utiliser votre enceinte T2 comme enceinte Surround, reportez-vous au diagramme ci-dessous.

1. Placez le cavalier d'entrée (situé à l'arrière de l'enceinte T2) à la position « Single Input » (voir 1).
2. Connectez les câbles d'enceinte à « Input A » uniquement. Assurez-vous de maintenir la polarité correcte (voir 2).
3. Sous cette application, l'enceinte T2 peut être configurée pour les modes direct ou diffusion (voir 3). Nous vous recommandons d'essayer les deux configurations pour déterminer quel réglage convient le mieux à votre application.

Avertissement

Eteignez toujours l'amplificateur ou le récepteur lorsque vous allez connecter des enceintes ou d'autres composants au système.

Important

L'installation ne devrait être exécutée que par des installateurs professionnels ou par des personnes ayant des talents en construction, de l'expérience avec l'utilisation correcte d'outils, des connaissances concernant les consignes locales de construction et de sécurité électrique et la connaissance de l'environnement dans lequel l'enceinte T2 sera installée. Installez l'enceinte T2 conformément aux directives locales de construction, d'énergie et électriques.

Outils dont vous aurez besoin

• Un couteau de travail, une scie sauteuse ou un autre outil pour découvrir la cavité requise dans la surface de montage.
• Tournevis Phillips #2.
• Des pinces électriques ou des pinces à dénuder pour la préparation des câbles. Un stylo.

Installations existantes

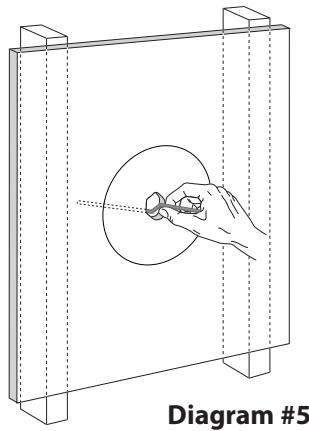

1. Marquez le contour de la cavité d'installation à l'aide du gabarit fourni (voir diagramme 4). Percez un petit trou au centre de l'emplacement de l'enceinte. Insérez-y un long fil de fer plié et faites-le tourner afin de confirmer qu'il n'y a pas d'obstacles derrière l'emplacement choisi (voir diagramme 5).

1. Découpez le trou d'installation.
2. Acheminez le câble depuis l'amplificateur jusqu'au trou découpé. Laissez dépasser le câble d'environ 300 mm (1 pied) du trou.

1. Dénudez 12 mm (1/2)^n du câble et torsadez les brins. Le réceptacle de l'enceinte T2 accepte des câbles dénudés (jusqu'au calibre 12) ou des fiches « banane » simples.
2. Connectez les câbles à l'enceinte en observant de prendre la polarité correcte.
3. Glissez l'enceinte dans la cavité découpée (voir diagramme 6).

1. Serrez les quatre vis Phillips de montage. Les bras de montage pivoteront en position et ancreront l'enceinte à la surface de montage (voir diagramme 7).

Remarque

L'ilot des tweeters peut être pivoté sur 180 degrès, ce qui vous permettra de diriger le « zéro » sans avoir à démonter l'enceinte complète pour atteindre L'ilot des tweeters.

Avertissement

NE JAMAIS serrer excessivement les vis de montage.

1. Insérez la grille dans les rainures du baffle en poussant légèrement sur les bords (voir diagramme 9).

Remarque

Si vous souhaitez peindre les enceintes ou les grilles, vous devriez le faire avant d'installer les grilles. Veuillez vous reporter aux instructions de Peinture.

Le cadre de l'enceinte

Vous pouvez peindre l'enceinte avant ou après l'installation. L'enceinte a déjà été traitée avec de la peinture de fond.

1. Insérez l'écran de peinture fourni dans le cadre de l'enceinte (voir diagramme 10).
2. Peignez le cadre. Si vous utilisez de la peinture en aérosol, appliquez deux légères couches. Si vous l'appliquez avec un pinceau ou un rouleau, diluez la peinture et appliquez deux couches très légères. Cela évitera des accumulations de peinture et des « écoulements » sur le cadre.
3. Patientez jusqu'à ce que la peinture soit sèche et retirez l'écran de peinture par les lèvres de manipulation.

La grille de l'enceinte

1. Enlevez prudemment le tissu à l'intérieur de la grille. Mettez-le de côté dans un endroit propre pour le remonter ultérieurement.
2. Peignez la grille. Si vous utilisez de la peinture en aérosol, appliquez deux légères couches. Si vous l'appliquez avec un pinceau ou un rouleau, diluez la peinture et appliquez deux couches très légères. Cela empêchera que la peinture ne bouchonne les trous de la grille.
3. Patientez que la peinture se sèche et replacez le tissu et le logo.

Niveaux d'écoute/contrôle de puissance

Les recommandations données pour l'enceinte supposent que vous utiliserez l'amplificateur de manière à ne pas produire de distorsions. Même nos robustes enceintes peuvent être endommagées par un amplificateur produisant de la distorsion.

Si vous entendez un son grincheux ou déformé, réduisez le volume. Le fonctionnement prolongé ou répétitif de votre enceinte avec un signal provenant d'un amplificateur en distorsion peut entraîner des endommagements non couverts par la garantie.

Si le service semble nécessaire

Contactez d'abord le distributeur auprès duquel vous avez acquis les enceintes. Si cela est impossible, contactez:

Ou contactez-nous par courrier électronique à

Nous vous répondrons rapidement pour vous dire quoi faire. S'il est nécessaire de renvoyer votre enceinte à l'usine, veuillez prépayer les frais de port. Après la réparation, nous vous l'enverrons, avec les États-Unis et Canada, les frais de port prépayés.
