MODE D'EMPLOI NXF600 YORKVILLE

NXF600W Quincaillerie pour montage mural...... 7

NXF600A Quincaillerie pour relier les enceintes en disposition circulaire 8

Les enceintes à haut-parleur Yorkville sont toutes équipées de quincaillerie de suspension. Plusieurs ensembles de quincaillerie ont été développés pour accroître la polyvalence des enceintes NX dans les applications requérant une suspension. Il est maintenant possible de suspendre les enceintes à des angles variés, de les fixer aux murs et même de les suspendre en disposition circulaire et tout ça facilement et de façon sécuritaire.

IMPORTANT!! Le montage de système de haut-parleur est une affaire très sérieuse. Les montages impliquant une suspension aérienne nécessitant une connaissance approfondie, incluant (mais non limitée) au calcul des limites de charge de travail, à la quincaillerie d'installation, et à l'inspection périodique de sécurité de toute la quincaillerie et de l'ébénisterie. Si vous n'avez pas ces qualifications, ne tentez pas de faire vous-même l'installation, YZPLOTOTRECOURSUNPROFESSIONNDomaineUne installation inadéquate peut causer des blessures corporelles ou même la mort. Consultez un ingénieur en structure pour calculer la charge additionnelle ajoutée au babitement. Un renforcement de la structure du babitement pourrait être nécessaire pour assurer une installation sûre.

La Quincaillerie

La Quincaillerie Pour Montage Mural

Optionnelle NXF600W La Quincaillerie en NXF600U Avec L'Ensemble Optionnel NXF600A Installé. Disposition de Trois

Le système NXF600U

L'ensemble NXF600U offre plus d'options de suspension pour les enceintes que les quincailleries standard avec shackle et câbles. Les multiples points de suspension sur les supports permettent de suspendre les enceintes à plusieurs angles différents. La quincaillerie NXF600U aide aussi à fixer solidement l'enceinte au système de renforcement du plafond. Le système NXF880 est facilement assemblé soit à la partie supérieure, soit à la partie inférieure de l'enceinte. L'enceinte NX peut pivoter jusqu'à 30 degrés à travers le plan horizontal, à l'intérieur du boîtier de la quincaillerie.

La quincaillerie optionnelle NXF6000W a été conçue pour ajouter à la polyvalence en offrant la possibilité de montage mural. En ajoutant le NXF6000U à la quincaillerie pour montage mural NXF6000W, vous pouvez obtenir des angles verticaux jusqu'à 30 degrés.

Une Rotation Horizontale de 30 Degrés Permet aux Enceintes NX d’Être Montées le Long des Murs des Salles.

Suspension d'ensemble (NXF600A)

Lors de l'utilisation de plusieurs enceintes l'adaptateur optionnel NXF600A pour suspension d'ensemble connecte à la quincaillerie NXF600U pour obtenir un espacement parfait de 60 degrés entre les enceintes. Le NXF600A se rattaché au support en U NXF6000U de façon sécurité et solide. Il est facile à installer lorsque vous doivent suspendre deux enceintes ou même jusqu'à six enceintes en une disposition circulaire.

Note: L'adaptateur NXF600A pour suspension circulaire ne peut pas être utilisé avec l'adaptateur pour montage mural NXF600W.

Pièces constituant du système de quincaillerie NX

NXF600U - Support en U en acier et Plaques d'adaptation pour Enceinte (dessus et dessous)

NXF600W - Quincaillerie pour montage mural (pour permettre le montage de la quincaillerie NXF600U à un mur ou à un pilier).

NXF600A - Quincaillerie pour relier les enceintes en disposition circulaire (pour obtenir une disposition et un écart correct lors de montage utilisant de multiples quincailleries de suspension NXF600U)

Le groupement central idéal est facilement assemblé à l'aide de trois supports en U NXF600U, et deux NXF600A. (Les "Shackles" et les câbles ne sont pas inclus.)

Note : Les boulons et écrous nécessaires sont inclus avec les ensembles

NXF600U U-Bracket....2

NXF600W Wall-Bracket.3

NXF600A Array Adapter.4

NXF600U Support en U en acier 6

NXF600W Quincaillerie

pour montage mural.... 7

NXF600A Quincaillerie pour

relier les enceintes en dispos

sitution circulaire 8

REAL Gear.

Voie : [phone]

Fax: [phone]

Installez la quincaillerie NXF6000W sur l'enceinte NX avant la suspension ou le montage de l'enceinte.

Étape 1 - installation de la plaque adaptatrice du dessous de l'enceinte

Élevez les quatre boulons de l'adaptateur pour pied au-dessous de l'enceinte. N'enlevez pas l'adaptateur pour pied et assurez-vous de sauvegarder les boulons. Ils seront nécessaires lors du montage de la plaque adaptatrice au-dessous de l'enceinte. Mettez en position la plaque adaptatrice du dessous de l'enceinte sur l'adaptateur pour pied (tel qu'indiqué sur le diagramme). Utilisez les boulons, utilisés précédemment pour l'installation de l'adaptateur stand, et installez la plaque adaptatrice du dessous l'enceinte sur l'enceinte. (Par-dessus l'adaptateur po

Vis pour adaptateur de pied

Étape 2 - installation de la plaque adaptatrice du dessus de l'enceinte

Sur le dessus de l'enceinte NX, enlevez les deux boulons hex. Mettez en position la plaque adaptatrice du dessus de l'enceinte tel qu'indiqué dans le diagramme, et utilisez deux des boulons fournis avec l'ensemble pour fixer la plaque à l'enceinte.

Emplacement de la plaque du dessous

Étape 3 - installation de l'enceinte sur la quincaillerie de métal en u

Avec l'enceinte NX couchée sur le côté, montez la quincaillerie de métal en U suivant les indications tel qu'indiquée sur le diagramme. Alignez les trous sur la quincaillerie avec les trous correspondants sur l'enceinte NX (il y a un boulon sur le dessus pour monter la quincaillerie de métal en U et deux boulons sur le dessous). Ne serrez pas les boulons jusqu'à ce que la quincaillerie complète soit en place.

Emplacement de la plaque du dessus

Dessus

Dessous

Étape 4 - achèvement de l'assemblage

Serrez tous les boulons de montage de la quincaillerie sur l'enceinte NX avant de la suspendre.

REAL Gear.

Voie : [phone]

Fax: [phone]

Utilisation de la quincaillerie NFX35W pour montage mural

La quincaillerie NXF600U doit être installée sur une enceinte NX pour utiliser la quincaillerie pour montage mural NXF600W.

Étape 1 - choisir l'endroit

Repérez l'endroit approprié où l'enceinte NX sera montée. Assurez-vous que le montage se fait sur une surface solide telle qu'un soliveau ou pilier pouvant supporter la charge.

N'essayez pas d'installer l'enceinte simplement sur un mur et toujours suivre les règles de sécurité. Ne montez jamais l'enceinte à une surface qui n'est pas assez solide!

Étape 2 - installation de la quincaillerie pour montage mural

Fixer la quincaillerie NXF600W pour montage mural avant d'inverter l'enceinte NX (equipe de la quincaillerie NXF35U.) Une fois la quincaillerie NFX600W de montage mural solidement fixé - à une surface appropriée - vous pouvez proceder au montage de l'enceinte NX (equipe de la quincaillerie NXF600U)

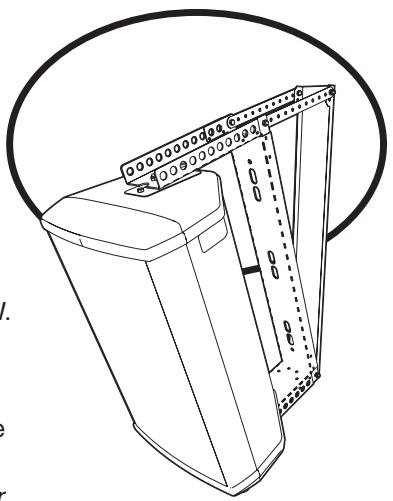

Quincaillerie Pour Montage Mural NXF600W

Si requis, fixez la quincaillerie pour soutien en angle à la quincaillerie pour montage mural à l'aide des boulons fournis.

Placez l'enceinte NX équipée de la quincaillerie

NXF600U sur l'ensemble pour montage mural.

Installez d'abord les deux écrous et boulons inférieurs (voir le diagramme). Ne serrez pas entièrement les boulons jusqu'à ce que les boulons du dessus soient en place et jusqu'à ce que le coffret ait été correctement placé.

Installez les deux écrous et boulons du dessus de la quincaillerie NXF600U à la quincaillerie pour montage mural NXF600W à l'angle désiré à l'aide des rails pour soutien en angle si requis (voir le diagramme).

(L'installation à la quincaillerie pour montage mural NXF600W peut être complétée sans la quincaillerie pour soutien en angle, si une position à angle de haut en bas n'est pas exigée.)

Pour Une Plus Grande

Stabilité. Montez d'abord la quincaillerie du dessous. La quincaillerie pour soutien en angle permet de monter l'enceinte NX à un angle idéal.

REAL Gear.

Canada

Voie : [phone]

Fax: [phone]

U. S. A.

NXF600W Avec Quincaillerie Pour Soutien en Angle

Yorkville

Yorkville Sound

550 Granite Court

Pickering, Ontario

L1W-3Y8 CANADA

Yorkville Sound Inc.

4625 Witmer Industrial Estate

Utilisation de l'adaptateur NXF600A pour disposition circulaire

Note: La quincaillerie NXF600U doit être installée sur l'enceinte NX pour permettre l'utilisation de l'adaptateur NXF600A pour disposition circulaire.

En plus de la suspension, les enceintes NX ont été conçues pour utilisation en disposition circulaire. Les adaptateurs NXF600A pour disposition circulaire ont été développés à cet effet. Les adaptateurs NXF600A connectent les quincailleries NXF600U ensemble à des angles correctes de 60 degrés (pour dispersion maximum).

Note: les adaptateurs pour disposition circulaire NXF600A ne peuvent pas être utilisés avec l'ensemble NXF600W pour montage mural.

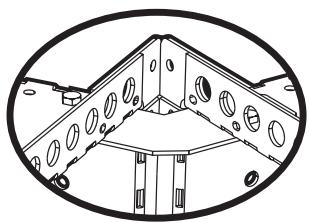

L'Adaptateur NXF600A Pour Disposition Circulaire

Adaptateur du Dessus Adaptateur du Dessous

Étape 1 - raccordement de plusieurs ensembles.

Fixer l'adaptateur NXF600A pour disposition circulaire tel qu'indiqué sur le diagramme, entre les quincailleries NXF600U qui doivent être disposées en formation circulaire. Utilisez les écrous et boulons fournis avec chaque adaptateur pour disposition circulaire, serrez.

Étape 2 - ajout de plus d'ensembles

Essous Pour joindre plus que deux ensembles de quincaillerie, vous aurez besoin d'adaptateur pour disposition circulaire NXF600A additionnels. Répétez l'étape 1 pour chaque enceinte que vous désirez ajouter à la formation.

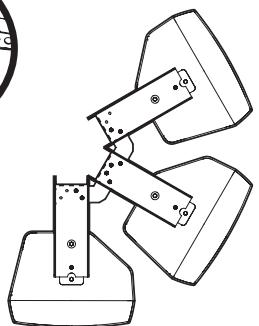

Deux Ensembles NXF600A Permettent de Mettre Trois Enceintes en Disposition Circulaire
