C120P - Amplificateur de son YORKVILLE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte active amplifiée (amplificateur de son intégré)
Marque	YORKVILLE
Modèle	C120P
Puissance de sortie	80 Watts (puissance moyenne en burst)
Réponse en fréquence	65 Hz - 19 kHz ±3 dB
Niveau de pression acoustique max	101 dB à 1 mètre
Entrées audio	1x entrée ligne symétrique 1/4" TRS, 1x entrée ligne stéréo 1/8" mini-jack (CD/Stéréo)
Sortie audio	1x sortie stéréo Link 1/8" mini-jack (pour chaîner jusqu'à 20 enceintes)
Contrôles	Gain, Bass (graves), Treble (aigus), commutateur Mono/Stéréo
Indicateurs LED	Bleu (marche), Orange (écrêtage/limiteur)
Limiteur intégré	Oui, non commutable (prévient la distorsion)
Alimentation	Secteur (détails non spécifiés)
Matériau du boîtier	Peignable (grille amovible)
Utilisation recommandée	Sonorisation, studio, retour de scène
Garantie	1 an contre les défauts de fabrication
Chaînage maximum	20 enceintes en stéréo (10 par canal), 10 en mono
Entretien	Retirer la grille avant peinture ; nettoyer avec un chiffon doux et sec
Pays d'origine	Canada (Yorkville Sound)

FOIRE AUX QUESTIONS - C120P YORKVILLE

Comment régler le gain sur le C120P ?

Tournez le contrôle de GAIN dans le sens horaire pour augmenter le volume, et dans le sens anti-horaire pour le diminuer. Si la LED orange CLIP/LIMIT s'allume, réduisez le gain.

Que faire si la LED orange reste allumée en continu ?

La LED orange indique que le limiteur est actif. Si elle reste allumée, réduisez le gain ou le niveau des graves pour éviter la distorsion. La LED ne doit clignoter que sur les pointes.

Puis-je connecter plusieurs enceintes C120P ensemble ?

Oui, utilisez la sortie STEREO LINK (1/8") pour chaîner jusqu'à 20 enceintes en stéréo (10 par canal) ou 10 en mono. Assurez-vous que le commutateur Mono/Stéréo est en position STEREO pour l'enceinte maître.

Quelle est la différence entre les entrées 1/4" et 1/8" ?

L'entrée 1/4" est une entrée ligne symétrique (TRS) pour signaux mono. L'entrée 1/8" est une entrée stéréo pour lecteurs CD ou mixeurs. Utilisez une seule entrée à la fois.

Comment utiliser le commutateur Mono/Stéréo ?

En position STÉRÉO, l'entrée 1/8" traite les signaux gauche et droite séparément. En position MONO, les deux canaux sont mélangés. Utilisez STÉRÉO si vous chaînez une seconde enceinte.

Puis-je peindre l'enceinte C120P ?

Oui, mais retirez la grille et couvrez les haut-parleurs et les connecteurs. Une petite quantité de peinture sur la grille n'endommagera pas, mais un excès peut détruire les haut-parleurs.

Comment nettoyer le C120P ?

Utilisez un chiffon doux et sec pour dépoussiérer le boîtier. Évitez les solvants et l'eau. Pour la grille, retirez-la et nettoyez-la séparément.

Quel est le type de câble pour la liaison stéréo ?

Utilisez un câble avec fiche stéréo 1/8" (TRS) pour connecter la sortie STEREO LINK à l'entrée 1/8" d'une autre enceinte.

Le C120P a-t-il une sortie casque ?

Non, le C120P n'est pas équipé de sortie casque. Il est conçu pour la sonorisation avec des entrées ligne et une sortie de liaison.

Où trouver la garantie et le support technique ?

La garantie est de 1 an. Contactez Yorkville Sound à [e-mail] ou visitez www.yorkville.com. L'adresse postale est : 550 Granite Court, Pickering, Ontario, L1W-3Y8, Canada.

MODE D'EMPLOI C120P YORKVILLE

Le haut-parleur C120P de yorkville

Merci d'avoir choisi l'enceinte active Coliseum C120P de Yorkville pour vos besoins en sonorisation. Nous espérons que vous prendrez quelques minutes pour lire ce bref manuel. Si vous avez des questions, n'hésitez pas à nous contacter par courriel à l'adresse suivante : [e-mail].

DEL sur le panneau avant

DEL Bleue - indique que l'appareil est en marche.

DEL Orange - indique "écrêtage/limiteur." Le limiteur intégré non-commutable aide à prévenir la distorsion. Il opère continuellement et affecte très peu la qualité sonore. Son opération indique toutes que le C120P fonctionne à son niveau maximum et qu'il peut être sur le seuil de la distorsion si la DEL Orange s'illumine continuellement. La DEL devrait seulement clignoter sur les pointes de signal.

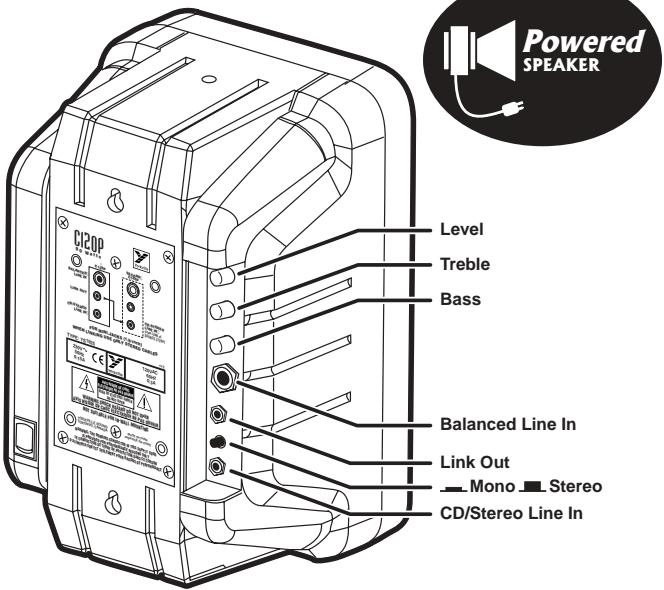

Contrôles et connections (à partir du haut)

Contrôle de GAIN - tournez ce contrôle dans le sens horaire pour augmenter le volume, ou dans le sens anti-horaire pour réduire le volume. Si la DEL orange "écrêtage/limiteur" sur le panneau avant s'illumine, réduisez le niveau de réglage du gain pour diminuer son activité.

Contrôle de BASS - ajustez ce contrôle dans le sens horaire ou anti-horaire pour augmenter ou diminuer l'accent de la région des fréquences graves. Le réglage central est neutre.

Conseil pratique : si la DEL orange "clip/limit" s'illumine régulièrement lors d'opérations à un niveau relativement bas, c'est peut-être à cause d'un réglage trop élevé du contrôle des graves. Réduisez le niveau du réglage du contrôle de graves pour aider à compenser. Cela s'applique aussi pour le contrôle des Aigus.

Contrôle des Aigües - ajustez ce contrôle dans le sens horaire ou anti-horaire pour augmenter ou diminuer l'accent de la région des fréquences aigües. Le réglage central est neutre. (voir la section Contrôle de BASS)

Entrée ligne symétrique 1/4 – cette prise accepte les signaux monophoniques de niveau ligne avec prise Pointe-Bague-Manchon (symétrique). L'entrée n'est pas connectée intérieurement à la SORTIE STEREO LINK. Elle a pour fonction principale d'offrir au technicien du mélange la capacité d'isoler à une enceinte de return dédié, les sorties du mixeur ou les connexions.

Code d'équilibrage : Pointe = (+) phase, Bague = (-) phase, et Manchon = Masse.

(Conseil pratique: si vous désirez ajouter un C120P additionnel, connectez votre source de signal par l'entremise du connecteur d'ENTREE LIGNE STEREO 1/8 pour CD, pas l'ENTREE LIGNE SYMÉTRIQUE 1/4. Vous pouvez maintenant interconnecter le second C120P tel qu'indiqué ci-dessous.)

Prise de SORTIE 1/8 STEREO LINK - utilisez un cable avec fiche stéréo 1/8 pour connecter un C120P addition-

REAL Gear.

REAL People.

Yorkville

né. Assurez-vous que le bouton STEREO/MONO est en position STEREO (sortie) sinon le haut-parleur additionnel ne fonctionnera pas.

Bouton pouvoir MONO/STÉRÉO - ce bouton ajuste le signal par la prise D'ENTREE LIGNE 1/8 CD/STEREO. Utilisez le réglage STÉRÉO quand le signal audio est stéréo et/ou quand vous interconnectez un C120P additionnel. Utilisez le réglage MONO quand il n'y a pas d'autre C120P lié et quand vous voulez mélanger les signaux de gauche et de droite.

(Conseil pratique: si vous ajoutez un autre C120P par la prise de SORTIE STEREO LINK, assurez-vous que le bouton poussoir MONO/STEREO est en position STEREO pour permettre au haut-parleur additionnel de fonctionner)

Prise d'ENTRÉE LIGNE 1/8 CD/STEREO - Branchez à cette prise votre récepteur/amplificateur stéréophonique, lecteur CD ou magnétophone à cassette. Lorsqu'utilisé dans un studio d'enregistrement, vous pouvez achem-

Acheminer une ligne monophonique à partir du mixeur à son entrée au lieu de la prise d'ENTREE LIGNE SYMÉTRIQUE 1/4.

Votre C120P peut être peint. Nous vous suggérons d'enlever la grille et de couvrir les haut-parleurs et les connecteurs du panneau arrière pour éviter qu'ils ne soient couverts de peinture. Si vous devez peindre votre C120P sans enlever la grille, une petite quantité de peinture n'endommagera pas les composantes. Notez toutefois que trop de peinture pourrait détruire de façon permanente les haut-parleurs.

Réponse en fréquence : 65Hz to 19KHz +/-3dB

Puissance: 80 Watts burst avg. power

Max SPL: 101dB @ 1 meter

Ce produit est garanti contre les defaults

de fabrication pour une période de 1 an.

www.yorkville.com

Yorkville Sound

550 Granite Court

Pickering, Ontario

L1W-3Y8 CANADA

Yorkville Sound Inc.

4625 Witmer Industrial Estate

Le haut-parleur C120P de yorkville

ENTRÉE SYMÉTRIQUE Utilisant la 1/4-inch TRS Phone Plug

ENTRE NON SYMÉTRIQUE Utilisant la 1/4-inch MONO Phone Plug

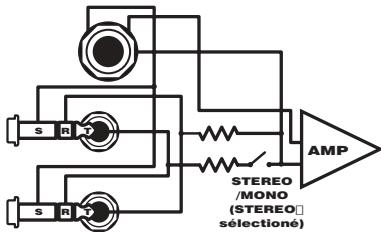

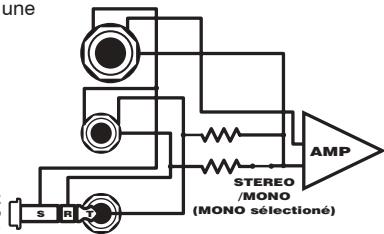

STEREO à MONO Utilizant la 1/8-inch TRS Mini Plug Pour mEianger une source stereo

ENTRE LIGNE MONO

STEREO LINK Utilisez l'entrée 1/4" OU l'entrée 1/8" Mini jack (pas les deux!!)

*Maximum Linked C120Ps Stereo = 20 C120Ps (10 par canaux) Mono = 10 C120Ps

REAL Gear.

Ce produit est garanti contre les défauts

de fabrication pour une période de 1 an.

Yorkville

Yorkville Sound

550 Granite Court

Pickering, Ontario

L1W-3Y8 CANADA

Yorkville Sound Inc.

4625 Witmer Industrial Estate
