MODE D'EMPLOI MP8DX YORKVILLE

Il contient des informations qui devraient être comprises avant l'opération de votre appareil. Conservez S. V. P. ces instructions pour consultations ultérieures.

Emballage:

Conserve la boîte au cas où l'appareil avait être retourné pour réparation.

Attention: Lors de l'utilisation de produits électriques, assurez-vous d'adhérer à des précautions de base incluant celle qui suivent:

Alimentation:

L'appareil ne doit être branché qu'à une source d'alimentation correspondant au voltage spécifique dans le manuel ou tel qu'indiqué sur l'appareil. Cet appareil est équipé d'une prise d'alimentation polarisée. Ne pas utiliser cet appareil avec un cordon de raccordement à moins qu'il soit possible d'insérer complètement les trois lames. Des précautions doivent être prises afin d'éviter que le système de mise à la terre de l'appareil ne soit désengagé.

Ne pas placer cet appareil sur un chariot, un support, un treillis ou une table instables. L'appareil pourrait tomber et blesser quelqu'un ou subir des dommages importants. Utiliser seulement un chariot, un support, un treillis ou une table recommends par le fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer l'appareil et utiliser les accessoires recommends par le fabricant.

Il convient de ne pas placer sur l'appareil des sources de flammes nues, telles que des bougies allumées.

L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et qu'aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.

Les dispositifs marqués d'un symbole "éclair" sont des parties dangereuses au toucher et que les câblages extérieurs connectés à ces dispositifs de connexion extérieure doivent être effectués par un opérateur formé ou en utilisant des cordons déjà préparés.

Cordon d'alimentation:

Évitez d'endommager le cordon d'alimentation. N'UTILISEZ PAS L'APPAREIL si le cordon d'alimentation est endommagé.

Consultez un technicien qualifié pour l'entretien de votre appareil.

Nous avons joint de longues années d'expérience dans le domaine du développement et de la production de mixeurs amplifiés à la plus récente technologie de conception et fabrication assistée par ordinateur, pour créer les plus petits, légers et puissants mixeur/amplificateur disponibles. Nous sommes confiants que notre nouveau MP8DX sera une solution versatile et efficace à vos besoins de sonorisation. Ce manuel contient l'information nécessaire pour vous aider à mieux bénéficier du plein rendement de votre MP8DX. Nous vous prions de prendre le temps nécessaire pour le lire.

EFX

EFX

HIGH

HIGH

MID

MID

LOW

LOW

MON

MON

GAIN

GAIN

BAL LINE

TAPE/CD/LINE IN

CD/LINE IN

1. CANAUX pour microphone & niveau ligne

Le MP8DX est doté sur tous ses canaux de connecteurs pour microphone type XLR à basse impédance. Ces entrées pour microphone sont électriquement équilibrées de façon à obtenir une suppression maximum du bruit et elles possèdent des caractéristiques les rendant compatibles avec tout microphones dynamiques basse - impédance. L'alimentation en duplex de 24 Volt DC est activée en appuyant sur le bouton pouvoir soit au panneau arrière, permettant l'emploi de microphones à condensateur.

(Notez bien: les microphones à condensateur et les microphones dynamiques peuvent être utilisés ensemble avec l'alimentation en duplex présente sur tous les canaux. La performance des microphones dynamiques ne sera pas affectée). Il y a aussi sur les canaux 1 à 6 des prises d'entrées 1/4'' symétriques à haute impédance. Ces prises niveau ligne sont électriquement équilibrées, mais accepteront aussi des signaux symétriques ou asymétriques provenant de source haute impédance telles celles de microphones, guitares, sortie ligne d'amplificateur, synthétiseurs, pianos électriques, etc. (Notez bien: quand vous reliez un signal symétrique, utilisez des câbles symétriques avec pointe - bague - manchon (stéréo) 1/4'' à l'extrémité de mixeur). Les canaux 7 et 8 sont dotés d'une prise double du type RCA pour permettre les branchements de CD/MAGNETO-PHONE/LIGNE. (Pour obtenir une performance optimum lors de l'utilisation d'une platine, vous devez utiliser un pré-amplificateur phono branché aux entrées MP8DX.)

• N'utilisez qu'un seul type d'entrée par canal. (ex. le MIC et LINE sur des canaux 1 à 6 ou le MIC et TAPE/CD/LINE IN sur les canaux 7 et 8). L'utilisation de deux types d'entrée pourrait causer une anomalie au niveau du circuit d'entrée. (Notez bien : vous pouvez relier une source stéréo aux canaux 1 par 6 en employant deux canaux, un pour le signal de gauche et un pour celui de droite).

2. Control de GAIN sur chaque CANAL & DEL d'ecretage

Le réglage du contrôle de gain couvre une gamme de 40dB. Ce réglage détermine la sensibilité d'entrée du canal et le niveau de signal acheminé au bus du mélange principal. (Le circuit de canal du MP8DX ne requiert pas de contrôle séparé de gain et de niveau). La DEL d'écrétage est réglée de façon à s'illuminer lorsque le niveau de signal général de canal est de 3dB en dessous du niveau réel d'écrétage. Une légère activité des DEL est donc acceptable. Une activité fréquente ou continue indique cependant qu'il est nécessaire de réduire le niveau de gain.

3. Egalisation aux CANAUX de BASSE, moyenne et AIGUE

Les contrôles d'égalisation de BASSE, MOYENNE & AIGUE du MP8DX ajustent indépendamment les fréquences basses, moyennes et aigües pour chaque canal. Les fréquences centrales ont été soigneusement sélectionnées pour offrir un réglage acoustique optimum. La gamme de réglage de gain pour chaque contrôle est plus ou moins (+/-) 15dB fournissant une égalisation souple, qui s'harmonise avec la simplicité du MP8DX. Comme avec tout égalisateur, un renforcement à une ou

plusieurs fréquences produisent une augmentation du niveau de signal du canal. La DEL d'écrétagne s'illuminera si l'opération de canal atteint des niveaux élevés causant l'écrétagne. Si la DEL d'écrétagne s'illumine continuellement, réduisez le niveau du contrôle de GAIN et / ou de celui du contrôle d'égalisation.

• Notez bien : Un réglage à la position centrale procure une courbe d'égalisation horizontale. Il est cependant parfois possible de réduire le feedback ou prévenir l'écrétage en réduisant le niveau des contrôles d'égalisation.

4. Control "mon" de CANAL

Chaque canal est doté d'un contrôle MON (envoi aux retours) qui varie la somme de signal de canal étant tapé et dirigé aux bus de retours de scène du MP8DX. Le signal MON est pre-fader et pre-EQ. Autrement dit, il est pris avant les contrôles de GAIN et EQ de façon à ce que le mélange de retours de scène puisse être égalisé indépendamment du mélange principal. Par conséquence, le réglage de l'égalisateur au canal n'affecte pas le signal aux retours de scène. De la même façon, le réglage du gain au canal n'affecte pas le niveau des retours.

5. Control "EFX" au CANAL

Chaque canal est doté d'un contrôle EFX (envoi aux effets) qui ajuste le niveau du signal de canal étant tapé et dirigé au bus d'effets du MP8DX. Ce signal est post-atténuateur et post-égalisateur. Il sera donc altéré par les contrôles d'égalisation et le contrôle de GAIN de canal. Normalement, le signal de sortie du bus d'effets est internément acheminé au PROCESSEUR D'EFFETS NUMÉRIQUE. Le cas échéant, le contrôle EFX réglerait l'intensité des effets internes sur le son de ce canal acheminé au mélange principal du système et aux prises de sortie RECORD OUT. En mode d'opération standard lorsque vous utilisez les effets internes, il est possible de brancher un interrupteur au pied marche arrêt standard (ex.: Le modèle de Yorkville IFS-1A) à la prise EFX SEND/ FOOTSWITCH pour activer ou désactiver les effets internes. Pour plus d'information, voir la section sur ENVOI AUX EFFETS dans ce manuel. D'autre part, ce signal peut être relié à l'entrée d'une unité externe d'effets avec la sortie de cet appareil branchée à un canal d'entrée. Si par contre un effet externe n'est pas requis, le signal de sortie du bus d'effets peut être relié à l'entrée d'un système supplémentaire de retours de scène ou autre système amplificateur / baffles par la prise EFX FOOTSWITCH/SEND en utilisant un câble de raccordement blindé. Dans ce cas, les contrôles EFX agiraient comme contrôles d'envoi pour réaliser un mélange semi-séparé (rappelez-vous, les contrôles de GAIN de canal affecteront aussi ce signal).

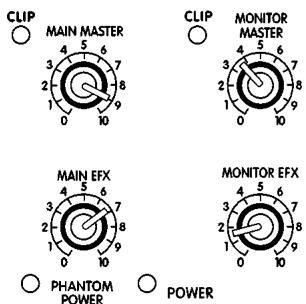

1. Controle MAITRE principal & DEL d'ecretage

Le contrôle MAITRE PRINCIPAL ajuste le niveau général du mélange principal, de la sortie RECORD OUT et le niveau de sonorisation extérieur. Une DEL D'ÉCRÉTAGE est située à côté de ce contrôle. Elle indique des niveaux élevés de signal dans le bus de mélange principal. Si la DEL D'ÉCRÉTAGE PRINCIPALE est plus que légèrement active, réduisez le contrôle MAITRE PRINCIPAL ou les contrôles de GAIN de canal.

• Notez bien: Afin d'assurer un maximum de clarté et d'extension dynamique, opérez le mixeur avec le contrôle MAITRE PRINCIPAL à "7" ou plus. De cette façon, vous réglèze les contrôles de GAIN de canal à des niveaux réduits pour minimier les risques d'échéage aux canaux.

2. Controlle MAITRE de moniteur

Le niveau général du mélange de retours de scène est ajusté avec le contrôle MAITRE DES MONITEUR. À ses côtés, une DEL D'ÉCRETAGE indique des niveaux élevés de signal dans ce bus. Si la DEL D'ÉCRETAGE DE RETOURS est plus que légèrement active, réduisez le contrôle MAITRE DES RETOURS ou les contrôles de niveau MON de canal.

• Notez bien : comme avec la commande maître principal, gardez le contrôle MAITRE DE MONITEUR à un niveau relativement élevé de façon à assurer une clarté maximum.

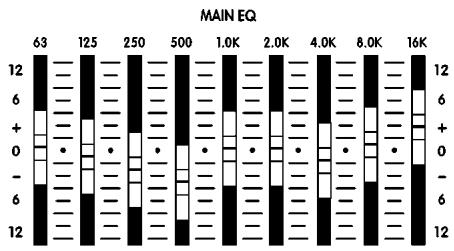

3. Control principal "MAIN EFX

Le contrôle maître MAIN EFX règle la somme de signal allant de la sortie du reverb interne au bus de mélange PRINCIPAL où il est mélangé avec les signaux dépourvus d'effet provenant des canaux. Il contrôle l'intensité générale d'effets sur les signaux de sortie PRINCIPAUX et sur les signaux de SORTIE RECORD OUT et sur le système de haut-parleur principal.

255 DIGITAL EFFECTS

4. Controlle MAITRE "monitor EFX"

Le contrôle maître MONITOR EFX régule la somme de signal allant de la sortie du reverb interne au bus de mélange MONITEUR où il est mélangé avec les signaux dépourvus d'effet provenant du contrôle d'envoi de canal MON SEND. Il contrôle l'intensité générale d'effets du signal de la SORTIE LIGNE DE MONITEUR.

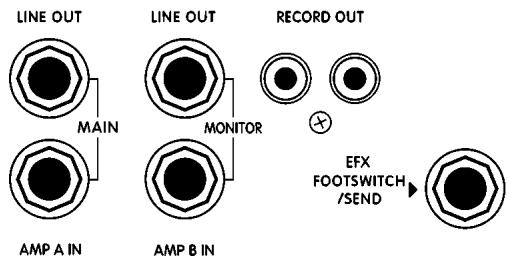

5. PRISES SORTIE Ligne principale (MAIN LINE OUT) et prise d'entree d'amplicateur a (AMP a IN)

Ces prises peuvent être utilisées pour obtenir une variété de raccordement et d'acheminement de signal. Dans l'acheminement du signal, elles sont situées après l'égalisateur graphique principal du MP8DX et sont donc affectées par le réglage de cet égalisateur. Elles sont post-EQ.

Les signaux des bus principaux sont disponibles à des niveaux ligne à partir des prises de MAIN LINE OUT. Les signaux de niveau haut-parleur sont disponibles à partir des prises de sorties pour haut-parleurs au panneau arrière. Prendre un signal de ces prises n'aura aucun effet sur l'opération de l'amplificateur de puissance interne du MP8DX. Il est donc possible d'acheminer, à partir des sorties principales (MAIN OUT), un signal à

un ou même à plusieurs amplificateurs de puissance externes interconnectés, tandis que l'amplificateur de puissance interne fonctionne aussi (Il n'est cependant pas nécessaire d'avoir des enceintes de sono branchées - ex.: si vous pouvez utiliser l'appareil strictement à titre de mixeur). La prise AMP A IN est directement raccordée à l'entrée de l'amplificateur de puissance principal de 400 watts interne. Parce que cette prise est aussi un commutateur, lorsqu'une fiche y est insérée, vous interrompez le flux interne de signaux allant des sorties de bus du mélange principal à l'entrée de l'amplificateur interne. Cela vous permet d'insérer des unités de traitement de signal tel le processeur élite, un égalisateur supplémentaire, ou un compresseur / limiteur dans l'acheminement du signal stéréo principal. Il est même possible de brancher un autre mixeur à l'amplificateur de puissance du MP8DX avec les prises AMP IN. L'amplificateur interne sert alors d'amplificateur secondaire pour les signaux de ce mixeur externe.

Notez bien : il ne reçoit plus les signaux du mixeur interne. Vous permettant alors d'utiliser le mixeur du MP8DX pour un autre mélange totalement indépendant. Par exemple, il est possible de raccorder la sortie PRINCIPALE du MP8DX à une entrée sur un autre mixeur relié à un système amplificateur / enceinte sono PA alors que l'amplificateur interne du MP8DX est utilisé pour entraîner les enceintes de la salle d'écoute (control room).

6. Prise "monitor LINE OUT" et prise "AMP b IN

Ces prises peuvent être utilisées pour obtenir une variété de raccordements et d'acheminements de signal. Dans l'acheminement du signal, elles sont situées après l'égalisateur graphique pour moniteur du MP8DX. Un signal niveau ligne de retour de scène est disponible à partir des jacks MON OUT. Prendre un signal à partir de cette prise n'aura aucune effet sur la configuration du MP8DX. Il est donc possible d'acheminer le mélange de moniteurs à l'amplificateur interne et à un amplificateur externe. Toutefois, l'acheminement du mélange de moniteur sera coupé si un jack est inséré dans la prise MONITOR AMP B IN. Cela vous permet d'insérer une unité de traitement de signal (tel un processeur élite ou un effet de retardeMENT digital) dans l'acheminement du mélange de moniteur. Ceci est accompli en branchant un cable de raccordement à partir de la prise MONITOR LINE OUT à la prise d'entrée de l'unité de traitement. Branchez ensuite un cable à partir de la sortie de l'unité de traitement jusqu'à la prise MONITOR AMP B IN.

Un signal de niveau ligne peut être branché à l'amplificateur de moniteur du MP8DX par la prise AMP B IN. Le cas échéant, il est possible, à partir du jack MONITOR LINE OUT, d'acheminer le signal de mélange de moniteur à un autre table de mixage ou amplificateur externe.

En bref, les jacks MONITOR LINE OUT et MONITOR AMP B IN peuvent être utilisés comme boucle d'effet post-mélange. La prise MONITOR LINE OUT peut servir de prise de sortie pour le mélange de moniteur. La prise MONITOR AMP B IN peut être utilisée comme prise d'entrée auxiliaire à l'amplificateur interne de 200 Watts.

7. PRISES RECORD OUT

Ces prises de branchement type phono portent les signaux pre-EQ (qui ne sont pas affectés par l'égalisateur principal) du mélange principal. Le niveau des signaux aux prises record out est réglé par le contrôle maître principal. À l'aide de câbles de raccordement, reliez la prise RECORD OUT aux prises d'entrée Aux. (niveau ligne) de votre magnétophone ou appareil d'enregistrement. Les niveaux réels d'enregistrement peuvent être ajustés par les contrôles de niveau du magnétophone (ou appareil d'enregistrement).

Des réglages élevés des contrôleurs de volume principal et ceux des canaux vous permettront d'obtenir des résultats lors de l'enregistrement. Si vous nevez enregistrer lors d'une performance live et que vous nevez opérer la sono à un niveau bas, comme par exemple dans une église, utilisez un câble attenuateur. Il est possible d'obtenir d'un technicien un câble attenuateur court pour raccordement tel que spécifique ci-dessous. Ce câble serait branché entre la prise de sortie ligne et la prise d'entrée AMP IN. Il réduira le niveau du signal acheminé à la prise d'entrée d'amplificateur de puissance de façon à permettre des réglages élevés du contrôle MAIN MASTER et ceux des canaux sans opérer le système à des niveaux trop élevés. Cela vous permettra du même coup d'obtenir des niveaux adéquats aux prises RECORD OUT.

Pour fabriquer les câbles atténuateurs (-20dB) de raccordement, commencez avec des câbles de raccordement blindés courts. Sur chaque câble, soudez une résistance de 10k Ohm en série avec la pointe de la prise à être insérée dans le jack LINE OUT. Soudez ensuite une résistance de 2.2k Ohm à travers la prise à être insérée dans le jack AMP IN. Nous vous recommandons d'identifier l'une ou l'autre des extrémités de chaque câble.

8. PRISES "EFX" "Footswitch/Send

Cette prise peut être employée pour raccorder un commutateur au pied type marche/arrêt pour l'unité de réverbération numérique interne ou comme jack d'envoi pour unité de traitement externe. Lorsqu'il est utilisé comme jack d'envoi, le signal est acheminé à partir de cette prise à un appareil d'effet externe. Vous pouvez returner le signal d'effet à n'importe quel canal du MP8DX. Le niveau de gain du canal utilisé doit être réglé assez bas et son contrôle EFX réglé complètement vers la gauche. Ce jack peut aussi être employé pour acheminer un signal de niveau ligne à l'entrée d'un ensemble sono secondaire ou à un magnétophone ou autre type d'appareil destiné à l'enregistrement.

9. DEL d'alimentation et commutateur de mise en MARCHE

La DEL d'alimentation indique que le MP8DX est branché et en marche. Le commutateur de mise en marche est situé sur le panneau arrière de l'appareil.

10. Alimentation en DUPLEX

La DEL d'alimentation en duplex indique la présence, sur chaque canal, de 24Volts DC destiné à l'alimentation des microphones à condensateur. Les microphones dynamiques peuvent être branchés sans problème, même lorsque l'alimentation en duplex est activée. Le bouton-poussoir d'alimentation en duplex est situé sur le panneau arrière.

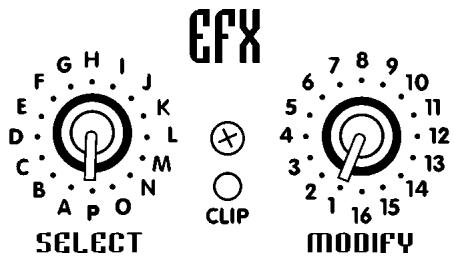

1. Controles "SELECT" et "MODIFY" du processeur numerique d'effets

Le contrôle SELECT sélectionne à partir de 16 "banques" de réverbérations, délais et autres effets. Les sélections de A à G offrent des effets individuels de réverbération ou d'écho. Les sélections de H à P offrent des effets combinés ou deux ou plusieurs effets sont mélangés. Pour obtenir le type d'effet désiré, tournez simplement le contrôle SELECT. Ce type de contrôle à réglage continu vous permet de tourner dans l'une ou l'autre des directions.

pour atteindre l'effet désiré. Les listes de banques d'effets apparaissent dans ce manuel et sur le panneau avant du MP8DX.

Chaque banque d'effets contient seize variations individuelles d'effet. Le contrôle MODIFY sélectionne chacune de ces variations. Par exemple, si la banque "E" (retards moyens) a été sélectionnée, un réglage du contrôle à la position "1" vous donnera 200 millisecondes de retard. Les positions de "2" à "16" vous donneront des retards progressivement plus longs jusqu'à 375 millisecondes. La banque "P" est l'exception à cette règle. Elle offre seize effets spéciaux différents, tels que pitch shift plus haut ou plus bas, flanger, etc.

2. DEL d'écrétage d'effet

Située entre les contrôles SELECT et MODIFY, la DEL D'ÉCRÉTAGE indique que le processeur numérique reçoit un signal d'entrée trop élevé, qui pourrait éventuellement résulter en écrêtage. Pour obtenir une gamme dynamique maximum, la DEL d'écrétage devrait s'illuminer brièvement, mais seulement sur transitoires haute énergie tels ceux produits par les coups de batterie. S'il y a trop d'activité du côté DEL D'ÉCRÉTAGE, réduisez le niveau des contrôles EFX de canal.

A ROOMS B HALLS C CHAMBERS/PLATES D SHORT DELAYS E MEDIUM DELAYS F LONG DELAYS G GATES/REVERSE REVERB

H ROOMS+THICKENING DELAYS HALLS+THICKENING DELAYS J CHAMBERS/PLATES+THICKENING DELAYS K ROOMS+REGEN DELAYS L HALLS+REGEN DELAYS M CHAMBERS/PLATES+REGEN DELAYS N ROOMS/HALLS+CHORUS O DELAYS + CHORUS P SPECIAL EFFECTS

3. TABLE des EFFETS

Référez-vous à la dernière page de ce manuel pour la table des effets.

255 DIGITAL EFFECTS

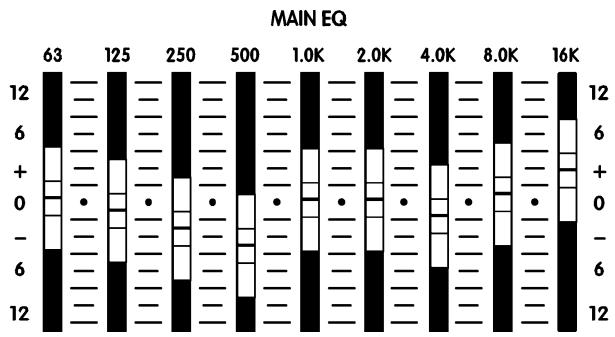

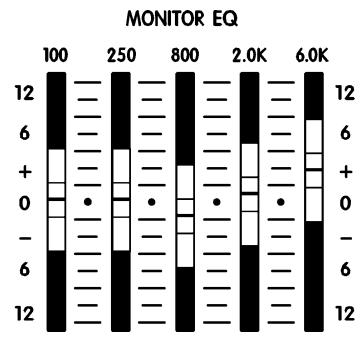

Générale

L'égalisateur graphique consiste en un ensemble de neuf contrôles des gain à étendue de gamme limite (+/- 12dB). Chaque contrôle couvre un octave de la bande générale de fréquences. Les alterations au niveau de l'égalisateur graphique peuvent avoir pour un effet d'alterer le gain général du système principal ainsi que sa réponse en fréquence. Une fois réglé, il peut être nécessaire de réduire le niveau principal si la DEL d'échéage s'illumine fréquemment.

Il y a trois raisons principales pour l'utilisation de l'égalisateur graphique

1. Afin d'ajuster le système pour la réduction de feedback. La technique normale consiste à augmenter le niveau du système principal jusqu'au point de feedback et déplacer ensuite les contrôles de l'égalisateur un à un de façon à déterminer la bande de fréquence à l'origine du feedback. (Rappelez-vous de replacer les curseurs à la position centrale si ils ne sont pas à l'origine du feedback). Le niveau de la bande en faute est alors réduit de 3 à 6 dB et le procédé repété. Habituellement, seulement 2 ou 3 bandes peuvent être réduites avant que le procédé d'élimination de feedback commence à affecter la qualité sonore du système.
2. Afin de compenser pour des déficiencies dans les basses fréquences du système de haut-parleur. L'ajustement plus commun consiste à augmenter le niveau de la bande de 63Hz d'environ 6 dB et celui de la bande de 100Hz d'environ 3 dB. L'emploi de l'égalisateur graphique, pour accentuer le niveau de basses fréquences d'un ensemble sono, consomme cependant beaucoup de puissance de l'amplificateur de puissance. Cette technique devrait donc être employée avec prudence afin d'éviter l'échage et les dommages possibles aux haut-parleurs. Par contre, dans les applications où il est approprié de sacrifier la base profonde pour l'obtention d'un niveau de sortie générale plus élevé, réduisez le niveau du contrôle de 63Hz d'environ 6 dB en-dessous de la marque centrale. Cela permettra un réglage du niveau PRINCIPAL plus élevé....
3. Afin de modifier la réponse en fréquence du système à des fins artistiques. Chaque bande est ajustée de façon à obtenir une sonorité optimale. Généralement, les opérateurs les plus expérimentés s'efforcent cependant d'employer un minimum d'égalisation pour obtenir les résultats voulus. Ils minimisent l'emploi des ajustements, de façon à réduire les possibilités de feedback et d'échec.

Panneau arrière du MP8DX

Les amplificateurs de puissance du MP8DX sont tous deux dotés de deux prises de raccordements pour haut-parleur 1/4''. La charge minimum pour AMP A est 4 ohms, vous pouvez donc y brancher deux cabinets de 8 Ohms ou un cabinet 4 Ohms. La charge minimum pour AMP B est 2 ohms, vous pouvez donc y brancher quatre cabinets de 8 ohms ou deux cabinets de 4 Ohms. Si l'amplificateur surchauffe, le disjoncteur thermique interne fermera l'amplificateur jusqu'à ce qu'il ait suffisamment refroidi. (Habituellement quelques minutes.) L'opération sera restaurée automatiquement lorsque la température aura atteint un niveau ajusté.

• Pour prévenir l'échauffement de l'amplificateur de puissance, n'obstruez pas le flux d'air autour des ailerons du dissipateur de chaleur situé au panneau arrière du MP8DX. Cela ne devrait jamais arriver si une ventilation ajustée est prévue à l'arrière de l'appareil.

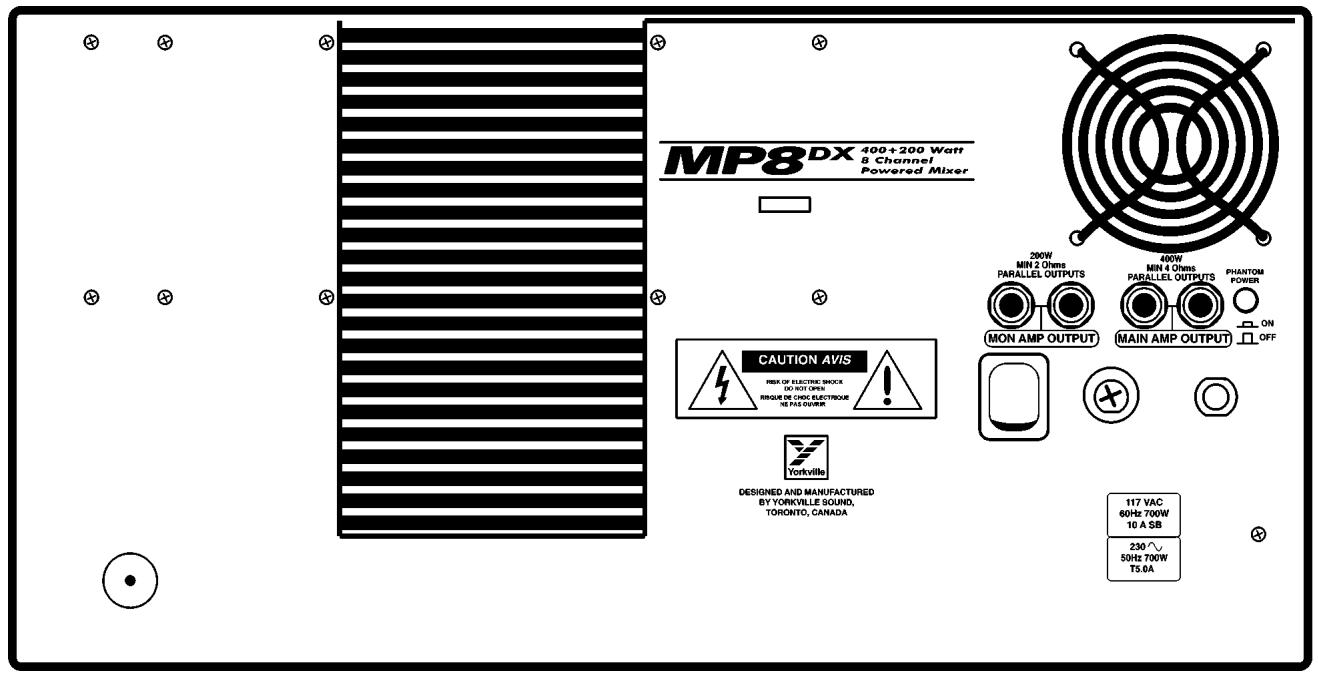

2. Commutateur d'alimentation et fusible

Le fusible et le commutateur d'alimentation sont situés sur le panneau arrière. Si vous neccess remplaner le fusible, remplacez le tousjours avec un du même type - 12A slo-blo (T6A slo-blo dans 220-240V modèles d'exportation). Ne le remplacez pas avec un fusible de type différent et n'enrobez jamais le fusible ouvert avec un papier d'aluminium. Cela pourrait cause des dommages sérieux. Si l'appareil ne fait que brûler des fusible, rapportez le à votre concessionnaire autorisé Yorkville pour service.

Instructions générales d'opération

1. Branchez le cordon d'alimentation à une prise de courant 120Volt CA avec mise à la masse (220 ou 240 Volts dans des unités 220-240Volts).
2. Réglez les contrôles maître de moniteur (MONITOR MASTER) et PRINCIPAL (MAIN MASTER) à "0" et mettez l'appareil en marche.
3. Branchez des microphones basse impédance aux prises d'entrées type XLR 3-tiges.
4. Branchez ensuite les microphones haute impédance ou autre source de signal niveau ligne (ex. : sortie ligne d'amplificateur, sortie mono de mélangeur, instrument électrique, etc...) aux prises d'entrées symétriques type 112 sur les canaux 1 à 4. Ne branchez qu'une chose par canal. Cela inclut les sorties stéréo (brancher une source stéréo à un canal mono en utilisant un adaptateur en "Y" pourrait produire un signal écrêté).
5. Branchez les sources stéros (magnétophone à cassette, lecteur de disque compact, instrument à clavier stéreo, etc.) aux canaux 7 et/ou 8, en utilisant les prises d'entrées symétriques type RCA (phono). Encore une fois, ne branchez qu'une source de signal par canal et n'employez que des câbles blindés pour les raccordements au niveau du préamplificateur.
6. Raccordez une ou deux enceintes 8 ohm pour PA aux sorties d'amplificateur de puissance A et B sur le panneau arrière en n'utilisant que des câbles de haut-parleur jauge 18, ou plus gros (n'employez jamais des câbles blindés pour brancher des haut-parleurs. Ils sont incapables de traiter le courant élevé et dissipent inutillement la puissance en chauffant). Si vous avez des enceintes 4 ohms, vous ne pouvez en brancher qu'une seule.

a. Si vous utilisez un amplificateur de puissance externe pour les retours de scène, branchez les haut-parleurs principaux tel qu'indiqué au point (6). Raccordez ensuite un câble blindé à partir de la prise de SORTIE de retours jusqu'à l'entrée de l'amplificateur externe. Si vous employez un égalisateur graphique pour les retours (rappelez-vous qu'il n'y a aucune égalisation sur les canaux pour les signaux de retours de scène et l'égalisateur graphique du MP8DX est seulement pour la sono principale), raccordez un câble blindé à partir de la prise de SORTIE de retours à l'entrée de l'égalisateur, et un autre à partir de la sortie de l'égalisateur jusqu'à l'entrée de l'amplificateur externe (le Beta-150EQ de Yorkville est doté d'un égalisateur incorporé).

1. Placez vos enceintes principales au devant de la scène, de façon à les diriger directement vers l'audience. Placez ensuite vos moniteurs sur le plancher de la scène, devant les microphones, en les dirigeant directement vers l'arrière du microphone (l'emploi de microphone "cardioid" ou "uni-directionnel" réduira la possibilité de feedback).
2. Procédez aux réglages des contrôleurs suivants pendant le "sound check" du groupe ou avec une autre source de signal:

i. Réglez à la position centrale les contrôleurs LOW, MID et HI sur chaque canal. Répétez pour l'égalisateur graphique en ajustant les curseurs à la position centrale. Réglez ensuite les contrôleurs de GAIN, MON et EFX à "0." Réglez aussi les curseurs de l'égalisateur graphique à la position centrale et les contrôleurs GAIN, MON et EFX à zéro. ii. Tournez vers la droite les contrôles de niveau principal MAIN et MONITOR MASTER jusqu'à environ 8, MAIN EFX à environ 7 et MONITOR EFX à environ 5. iii. Tournez lentement, vers la droite les contrôles DE GAIN de chaque canal, de façon à obtenir le niveau désiré dans le système sono principal. iv. Tournez ensuite les contrôleurs MON de chaque canal de façon à obtenir le niveau désiré dans le système de retours de scène tout en évitant le feedback. v. Réglez les contrôles EFX à la position voulu pour les canaux nécessitant la réverbération. Habituellement les canaux de voix principale et d'harmonies. La réverbération peut aussi être employée modérément sur les autres canaux ou sur la musique enregistrée.

1. Le feedback durant une performance est habituellement causé par un des retours de scène. Etant donné la distance par rapport aux microphones, le système sono principal est rarement la cause de feedback. Donc, si vous avez un problème de feedback avec les retours de scène, essayez les procédures suivantes:

i. réduisez le niveau du contrôle principal MON jusqu'à l'élimination du feedback. ii. Si un égalisateur graphique est raccordé entre la sortie MON OUT et votre amplificateur de retour de scène externe, repérez la gamme de fréquences qui semble causeur le feedback et réduisez le niveau de une ou deux bandes (pas plus que deux bandes). iii. remontez le niveau du contrôle principal MON MASTER. Si le feedback persiste, repoussez les curseurs de l'égalisateur à la position centrale et essayez à nouveau avec deux autres curseurs. iv. Si le feedback est causé par le système principal, (ce qui est peu probable) suivez les étapes ci-dessus en utilisant le contrôle de niveau MAIN MASTER et l'égalisateur incorporé.

Entrées XLR Symétriques 8

Entres 1 / 4 " Symétrique 6

Entres RCA Asymétrique 2 paires

Égalisation de Canal Basse, Médiane, et Haute

Envois aux Effets oui

Envois au Moniteurs Pré-Gain

Effet Interne DSP 255 sons

Main Out/Amp In oui (Mono) / oui

Monitor Out/Amp In oui / oui

Égalisateur Principal 9 Bandes, graphique

Égalisateur moniteur 5 Bandes, graphique

Commutateur au pied pour EFX ® oui

Effets aux Principals où

Effets aux moniteurs où

Sortie d'enregistrement oui

Alimentation en Duplex 24 VDC

Dimensions (P/L/H)

(P/L/H) 25cm × 55cm × 30cm

Poids 38 livres (17.5 kg.)

Amplificateurs

Puissance de Sorties

entrée à sortie ligne

bruit de référence d'entrée

-122 dB

gain maximum d'entrée symétrique

+59 dB

impédance d'entrée symétrique

1200 Ohms

gain maximum d'entrée symétrique 1/4

+40 dB

impédance d'entrée symétrique 1/4"

10k Ohms

impédance d'entrée asymétrique RCA

5k Ohms

Rapport de réjection en mode commun,

symétrique min. 35dB, typique 45dB

Réponse en fréquence avec gain de 36dB

+/-3 dB, 20 Hz à 20 kHz

distorsion du trajet de signal

moins de 0.1% 20Hz-20KHz

seuil de la DEL d'écretage

3 dB avant l'écrêtage

gamme d'ajustement de

+/- 15 dB

l'égalisateur de canal

Graphic EQ adjustment gamme d'ajustement de

L'égaliseur graphique

24 V

réponse en fréquence +/-3 dB, 20 Hz to 20 KHz

Gain (MAIN) 29 dB

Gain (MONITOR) 24 dB

sensibilité d'entrée 1.4 Vrms

distorsion (à 90% de la puissance) 0.05% à 1KHz

A Puissance maximum à 4 Ohms < 1% DHT 400 Watts

B Puissance maximum à 2 Ohms < 1% DHT 200 Watts
