| Type de produit | Mixeur DJ 8 canaux |
| Caractéristiques techniques principales | 8 entrées mono, 2 entrées stéréo, égaliseur 3 bandes, effets intégrés |
| Alimentation électrique | AC 120V, 60Hz |
| Dimensions approximatives | 482 mm x 250 mm x 100 mm |
| Poids | 2,5 kg |
| Compatibilités | Compatible avec la plupart des équipements audio professionnels |
| Fonctions principales | Mixage audio, contrôle des niveaux, ajout d'effets |
| Entretien et nettoyage | Utiliser un chiffon doux, éviter les produits abrasifs |
| Pièces détachées et réparabilité | Réparabilité limitée, pièces disponibles sur demande |
| Sécurité | Ne pas exposer à l'humidité, utiliser avec une prise de terre |
| Informations générales utiles | Idéal pour les DJ professionnels et les événements en direct |
FOIRE AUX QUESTIONS - DJM806 YORKVILLE
Questions des utilisateurs sur DJM806 YORKVILLE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Table de mixage au format PDF gratuitement ! Retrouvez votre notice DJM806 - YORKVILLE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DJM806 de la marque YORKVILLE.
MODE D'EMPLOI DJM806 YORKVILLE
Il contient des informations qui devraient être comprises avant l'opération de votre appareil. Conservez S. V. P. ces instructions pour consultations ultérieures.
Emballage:
Conserve la boîte au cas où l'appareil devait être retourné pour réparation.
Attention:
Lors de l'utilisation de produits électriques, assurez-vous d'adhérer à des précautions de base incluant celles qui suivent:
Alimentation:
L'appareil ne doit être branché qu'à une source d'alimentation correspondant au voltage spécifique dans le manuel ou tel qu'indiqué sur l'appareil. Cet appareil est équipé d'une prise d'alimentation polarisée. Ne pas utiliser cet appareil avec un cordon de raccordement à moins qu'il soit possible d'insérer complètement les trois lames. Des précautions doivent être prises afin d'éviter que le système de mise à la terre de l'appareil ne soit désengagé.
Risque:
Ne pas placer cet appareil sur un chariot, un support, un trépied ou une table instables. L'appareil pourrait tomber et blesser quelqu'un ou subir des dommages importants. Utiliser seulement un chariot, un support, un trépied ou une table recommends par le fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer l'appareil et utiliser les accessoires recommends par le fabricant.
Il convient de ne pas placer sur l'appareil de sources de flammes nues, telles que des bougies allumées.
L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et qu'aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.
Les dispositifs marqués d'un symbole "éclair" sont des parties dangereuses au toucher et que les câblages extérieurs connectés à ces dispositifs de connection extérieure doivent être effectués par un opérateur formé ou en utilisant des cordons déjà préparés.
Cordon d'alimentation:
Évitez d'endommager le cordon d'alimentation. N'UTILISEZ PAS L'APPAREIL si le cordon d'alimentation est endommagé.
Consultez un technicien qualifié pour l'entretien de votre appareil.

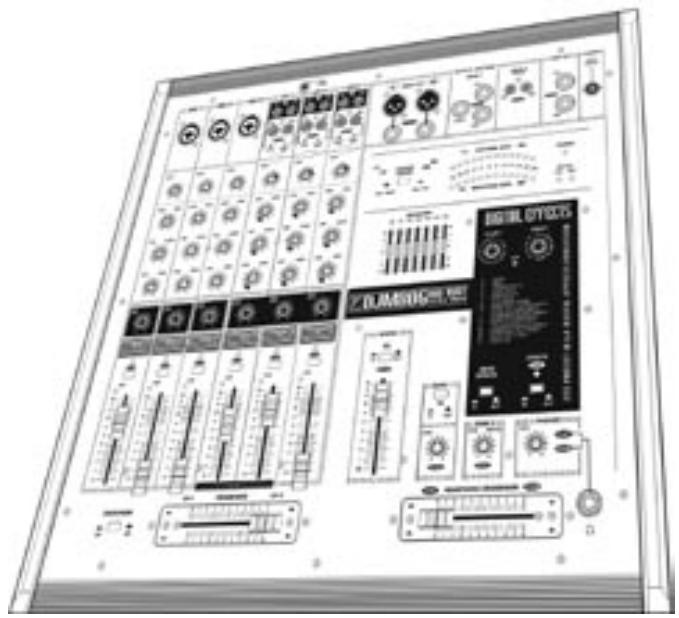

Votre nouveau Mixeur/Amplificateur Yorkville DJM806 a été conçu et construit de façon à offrir une performance fiable pour plusieurs années à venir. Tirant sur trente ans d'expérience dans la conception et la fabrication de mixeurs amplifiés, les ingénieurs de Yorkville ont été capables d'optimiser le concept de la table de mixage amplifiée pour DJ. Les caractéristiques propres à cette table de mixage incluent : option pour montage en rack, ventilateur interne silencieux, trois canaux d'entrées pour microphone, trois canaux stéréo chacun doté de deux ensembles d'entrées stéréo qui sont sélectionnés à l'aide d'un commutateur, deux Crossfaders amovibles et interchangeables (un principal et un pour casque d'écoute), deux zones de sortie, sorties ligne symétriques stéréo, possibilité d'écoute par casque du bus de programme principal ou du Cue, égaliseur 7 bandes stéréo commutable, indicateur de niveau attribuable au programme principal gauche et droit ou
au "cue"/programme, unité de traitement de signal numérique 255 pré-réglages, amplificateur de puissance stéréo intégré de 800 watts, prises de sortie 1/4'' et Speakon®.
Terminologie
- Les entrées à 3 tiges pour microphone sont appelées connecteurs XLR.
- Les prises réceptacles 1/4 -pouce sont appelées prises 1/4 -pouce.
- Les prises symétriques 14 -pouce, d'entrée ou de sortie, sont appelées TRS (Tip-Ring-Sleeve) ou Pointe - Bague - Corps
- Le contrôle maître et les canaux de mélange sont appelés bus.
- Les clignotants de surcharge sont appelés DEL d'écrêtage.
- Les câbles de branchement blindés avec des conducteurs doubles et prises 1/4 -pouce TRS sont appelés câbles de branchement symétrique.
Caractéristiques de base
- Canaux 1-3, prise combo symétrique 1/4 pouce / XLR
- Entrées pour microphone symétrique avec faible niveau de bruit.
- Canaux stéréo doté d'entrée stéréo commutable entre Phono/Ligne
- Sur les canaux pour microphone, égalisateur à 3 bandes avec plage de réglage variant de +15dB/-15dB.
- Sur les canaux stéreo, égalisateur à 3 bandes avec plage de réglage variant de +15dB/-20dB.
- Contrôle d'envoi aux effets post égalisateur et post fader.
- Extension dynamique et gain de circuit accru permettant un mélange plus flexible.
- Branchement interne avec contact en or pour une vie prolongée et intégrité maximale de signal.
- Bouton Cue et DEL sur tous les canaux
- Les DEL d'écrétage avec impulsions rallongées indiquent même les pointes d'écrétage les plus fines et s'illuminent à 3dB, bien avant l'écrétage réel et ce à tous les étages actifs du canal.

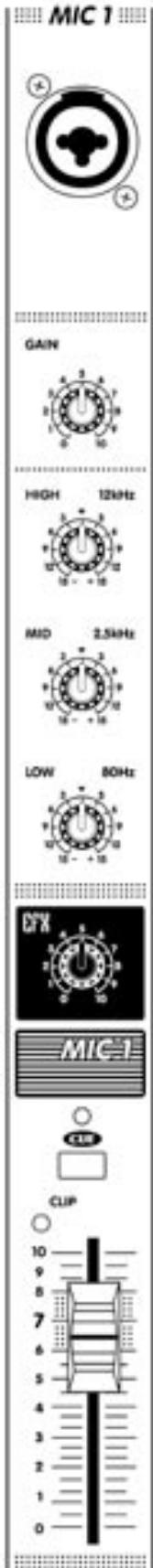

Entrées
Chaque canal est mono et doté d'une prise pour microphone combo XLR / 1/4 -pouce Pointe-Bague-Manchon (symétrique). Le segment XLR offre un meilleur rendement avec microphone à basse impédance. Il est branché comme suit: tige 1 = masse, tige 2 = en phase, tige 3 = phase renversée. Cette prise permet l'utilisation de signaux niveau ligne mais pour prévenir l'échappement, il sera nécessaire de réduire le niveau du contrôle de gain. La prise 1/4 est branchée comme suit: pointe = en phase, bague = phase renversée, manchon = masse.
Contrôle de gain
Avec signal à l'entrée, ajustez ce contrôle de façon à ce que la DEL d'écrêtage s'illumine occasionnellement. D'autre part, vous pouvez régler le niveau avec ce contrôle de façon à obtenir "0" sur l'échelle de diode. Cela assurera que le niveau de signal ne s'étend pas au-delà de l'extension dynamique du canal ~ assez bas pour prévenir la distorsion, et assez haut pour conserver un bon rapport signal/bruit.
Égalisateur 3-Bandes
L'égalisation est régée par les trois contrôles étiquetés High, Mid, et Low. Chaque contrôle peut renforcer ou couper l'amplitude de sa bande de fréquence par 15 dB. C'est une gamme considérable de variation de gain, à peu près équivalente à une variation de volume audible de 150%.
Envoi aux effets
Le contrôle d'envoi EFX règle la somme de signal, poste - EQ et poste - fader, acheminé au bus EFX principal. La sortie du bus EFX est vers le processeur interne 16-bit. La sortie du processeur d'effets numérique est ensuite acheminée à la section Maîtresse Principale pour être mélangée avec les signaux provenant directement des canaux d'entrée.
Bouton cue
La fonction Cue isole le signal du canal sélectionné et vous permet d'écouter, à l'aide d'un casque d'écoute, les signaux de ce canal avant qu'ils soient acheminés au bus principal. Il est pré-fader pour permettre le réglage de gain du canal à une moyenne de "0" en utilisant l'échelle de diode, en position Right / Cue Level. Employez le contrôle PHONE LEVEL pour ajuster le niveau du casque d'écoute. La DEL CUE restera allumée pendant que le bouton CUE est en position enfoncé.
Suivez les étapes suivantes pour expérimenter avec la fonction cue:
a) Branchez un microphone basse ou haute impédance à une des prises pour microphone Mic 1, 2 ou 3. Réglez le fader à "0". b) Réglez le Crossfader de casque d'écoute en position Cue, branchez votre casque d'écoute, augmentez le volume au casque, et réglez le bouton Display Assign en position, enforcé (Pgm/Cue). c) Appuyez sur le bouton Cue de canal. Ce canal sera maintenant prédominant au casque d'écoute. d) Parlez dans le microphone au même niveau que celui de votre performance. À l'aide du casque d'écoute, réglez le gain du canal de façon à obtenir un niveau maximum de signal sans activer la DEL d'échage du canal ou jusqu'à ce vous ayez atteint une moyenne de "0" sur l'échelle de diode. e) Lorsque vous êtes prêt à insérer le programme musical, appuyez à nouveau sur le bouton Cue pour qu'il soit en position sortie et augmentez le niveau du fader de ce canal. Si le programme est sur Channel 1 ou Channel 2, vous devrez aussi passer à ce canal à l'aide du Crossfader.
Fader de canal
Ce contrôle règle le niveau du signal post EQ sur ce canal. Le signal est ensuite acheminé directement aux contrôles de volume maître. Le fader de canal règle aussi le niveau du signal d'envoi EFX.
DEL d'écretage
Le circuit de DEL d'écretage de chaque canal surveille tous les étages électroniques actifs du circuit de canal. Le circuit de DEL d'écretage capturera et exposera les impulsions de signal s'approchant à 3dB en dessous du niveau d'écretage. Voir la section contrôle de gain pour plus d'information à ce sujet.

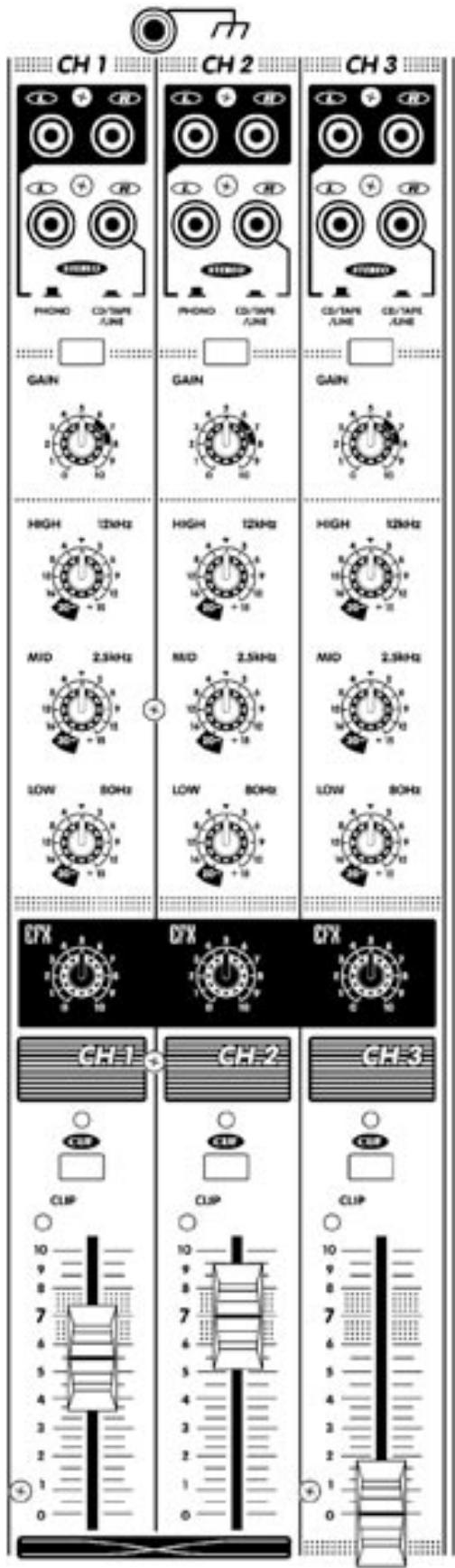

Entrées et bouton sélecteur
Le DJM806 est doté sur les canaux Channel 1 et Channel 2 d'égalisateurs phono RIAA. Lorsque le bouton sélecteur est en position phono, ces deux canaux acceptent les signaux de sortie provenant de table tournante. Le même sélecteur permet aussi de sélectionner, sur les trois canaux, un niveau d'entrée convenable pour CD/Tape/Line. De même, il permet de brancher jusqu'à six sources différentes et de les activer avec le sélecteur lorsque désiré.
Borne de mise à la terre
Pour réduire les bruits et bourdonnements, branchez le fil de mise à la terre de votre platine à la borne de mise à la terre.
Contrôle de gain
Avec un signal présent à l'entrée, réglez le niveau du gain de façon à ce que la DEL Clip s'illumine occasionnellement. Vous pouvez aussi isoler le canal avec le bouton Cue et régler son niveau de façon à obtenir "0" sur l'échelle de diode. Cela assurera un niveau de signal convenable à l'extension dynamique du canal. Assez bas pour prévenir la distorsion, assez élevé pour obtenir un bon rapport signal/bruit.
Égalisateur 3-Bandes
L'égalisation est réglée par les trois contrôles étiquetés High, Mid, et Low. Chaque contrôle peut renforcer ou couper l'amplitude de sa bande de fréquence par 15 dB. C'est une gamme considérable de variation de gain, à peu près équivalente à une variation de volume audible de 150%.
Envoi aux effets
Le contrôle d'envoi EFX règle la somme de signal, poste - EQ et poste - fader, acheminé au bus EFX principal. La sortie du bus EFX est vers le processeur interne 16-bit. La sortie du processeur d'effets numérique est ensuite acheminée à la section Maîtresse Principale pour être mélangée avec les signaux provenant directement des canaux d'entrée.
Bouton et DEL cue
La fonction Cue isole le signal du canal sélectionné et vous permet d'écouter, à l'aide d'un casque d'écoute, les signaux de ce canal avant qu'ils soient acheminés au bus principal. Le signal Cue est post-EQ de façon à permettre le monitoring de l'égalisation de canal avec le casque d'écoute. Les signaux Cue sont cependant pré-fader permettant l'utilisation de l'échelle de diode Right/Cue pour aider à obtenir un moyen de lecture de gain de "0". Utilisez le contrôle Phones Level pour ajuster le volume au casque d'écoute. Les DEL Cue resteront allumées pendant que les boutons Cue sont enfoncés.
Pour expérimenter avec la fonction cue, suivez les étapes suivantes:
a) Branchez une source de signal (magnétophone, lecteur CD, ou platine) au canal 1, 2 ou 3. Ajustez le fader du canal zéro. Avec le Crossfader pour casque d'écoute en position Cue, casque branché, niveau ajusté et bouton Display Assign en position enforced, vous êtes prêt pour le preview.
b) Appuyez sur le bouton Cue du canal. Ce canal a maintenant prééminence dans votre casque d'écoute. c) Avec signal présent au casque d'écoute, réglez le gain du canal de façon à obtenir un niveau maximum avant l'échéage sur ce canal ou une moyenne de lecture à "0" sur l'échelle de diode. Ajustez aussi l'égalisateur. Le programme en attente, attendez ensuite le moment désiré pour l'insérer et enlevez le Cue de sur ce canal. d) Lorsque vous êtes prêt à insérer le programme musical, augmentez simplement le niveau du canal. e) Lorsque vous êtes prêt à insérer le matériel préenregistré, appuyez simplement sur le bouton Cue de façon à ce qu'il soit en position élevé, appuyez sur le bouton Play du lecteur et augmentez le niveau du fader au volume désiré.
Fader de canal
Ce contrôle règle le niveau du signal étant acheminé à la fois au contrôle Mains de la section maîtresse et à l'unité de traitement interne. La partie ombragée sous le fader indique l'endroit où le mouvement du fader produit le plus petit changement de volume, permettant donc des changements de niveau précis. Au-dessus et en-dessous de la partie ombragée, les changements de niveau sont accélérés pour permettre des réglages extrêmes plus rapides.
DEL d'écretage
Le circuit de DEL d'écretage de chaque canal surveille tous les étages électroniques actifs du circuit de canal. Le circuit de DEL d'écretage capturera et exposera les impulsions de signal s'approchant à 3 dB en-dessous du niveau d'écretage. Voir la section contrôle de gain pour plus d'information à ce sujet.
Crossfader de canal
Les canaux CH1 ou CH2 sont sélectionnés à l'aide du Crossfader qui achemine ensuite le signal au contrôle MAIN de la section maîtresse. Ce fader très utilisé est amovible pour faciliter l'entretien et interchangeable avec le Crossfader pour casque d'écoute pour les cas d'urgence.
Bouton on/off du crossfader de canal
Ce bouton permet de désactiver le Crossfader de canal lorsqu'il est nécessaire de le remplacer. Il permet aussi de désactiver le Crossfader si vous préférez utiliser les faders de canal pour faire un mélange.
IMPORTANT!
Si l'amplificateur interne cesse de fonctionner, la section de mélangeur du DJM806 continue de fonctionner. Dans ce cas, les sorties Main seraient utilisées pour acheminer le signal à un amplificateur externe.
Fader maître
Avec les faders de canal, ce contrôle détermine le niveau général du système. Pour faciliter le mélange et réduire le niveau du bruit lors de performances à bas niveau, gardez ce fader à un réglage bas.

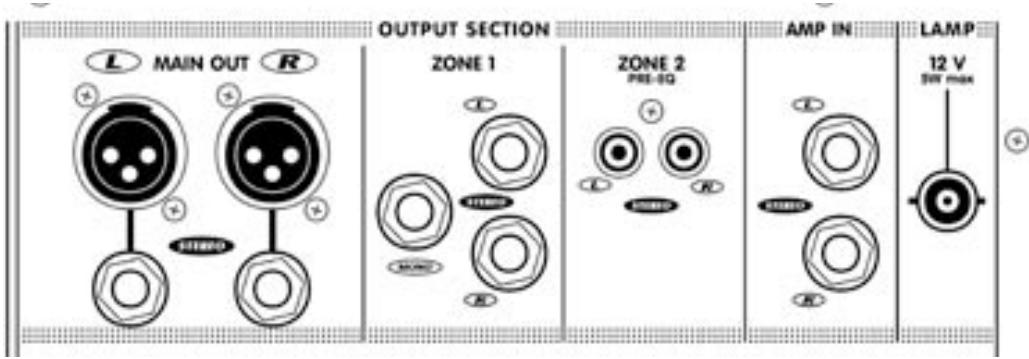

Prises de sortie maîtresse (main out)
Ces prises de sortie XLR et 1/4-pouce (pointe bague manchon) symétriques offrent le signal du mélange final à un niveau ligne qui est post-EQ et post effet. Le niveau de ce signal est réglé par le fader Mains. Un amplificateur externe peut être branché à ces prises de sortie pour apporter du renfort au système principal. Vous pouvez aussi utiliser ces prises pour insérer une unité de traitement stéreo (tel un processeur élite) ou un compresseur/limiteur entre la section mélangeur du DJM806 et l'amplificateur interne. Voir la section Amp In Jacks pour instruction relative à l'interconnexion. Nous recommandons des câbles symétriques mais vous pouvez aussi utiliser des câbles asymétriques.
Section de sortie zone 1 et 2
Les sorties de niveau ligne ZONE 1 et ZONE 2 sont situées dans la région supérieure droite près des jacks Main Out. Ces jacks symétriques (pointe-bague-manchon) acceptent aussi des prises asymétriques mais nous recommendons encore une fois l'utilisation de câble symétrique pour obtenir un meilleur rapport signal/bruit. Ces jacks ont pour fonction d'acheminer le signal à des amplificateurs externes, des enceintes amplifiées, un autre mixeur ou même un système d'éclairage. Chaque zone est dotée de son propre contrôle de niveau maître.
La zone 1 est dotée d'une paire de jacks (gauche et droite) pour acheminer le signal à un ensemble stéréo en plus d'un jack mono pour acheminer un signal à un subwoofer ou à un système d'éclairage. Le signal présent à ces jacks passe par l'égalisateur graphique à 7 bandes par l'entremise du bouton poussoir ZONE 1 EQ In/Out. Si vous utilisez la zone 1 pour acheminer le signal à un ensemble sono qui possède des caractéristiques acquistiques différentes, le bouton IN/OUT vous permet de contourner l'égalisateur interne.
Le signal présent au jacks de la zone 2 est pre-EQ. Le signal n'est donc pas acheminé à travers l'égalisateur graphique. Ce signal peut être utilisé pour le branchement à un magnétophone, un mixeur additionnel ou un autre ensemble sono.
Égalisateur graphique à 7-bandes et bouton in/out
L'égalisateur graphique stéreo interne, qui traite le signal acheminé au fader "MAINS", peut être activé ou désactivé à l'aide du bouton "IN/OUT" situé juste au-dessus du fader "MAINS". Avec un réglage de + / - 12 dB, l'égalisateur est un outil efficace pour contrôler le feedback.

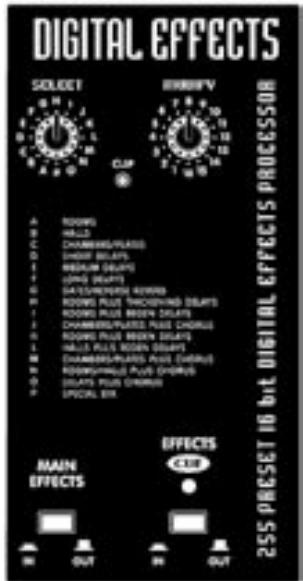

Unité de traitement numérique - aperçu général
Conçu par la firme Applied Research & Technology de Rochester, New York, le processeur interne d'effets numériques 16 bit, offre une largeur de bande de 20kHz. Il a été spécialement programmé pour offrir 255 effets variant du reverb à l'écho et aux effets spéciaux. La sélection d'effets a été déterminée en collaboration avec un groupe d'ingénieurs qui avaient pour but de désir des effets d'utilisant pour les performances en direct. Le système d'effets interne s'avérera plus qu'adéquat dans la plupart des situations.
Le bouton In/Out sous l'indication Main Effects permet d'activer ou de désactiver l'unité de traitement interne. Si vous décidez par exemple d'avoir un effet spécial sur votre voix à certain instant seulement, le bouton vous permettra d'insérer rapidement l'effet au moment voulu.
DEL d'écretage de l'unite de traitement numerique
Cette DEL vous permet d'acheminer un niveau de signal optimum au processeur numérique. Avec un signal liéant aux canaux qui nécessite le traitement numerique-
que, amenez le fader de ces canaux au milieu ou plus haut (les envois aux effets sont post fader). Augmentez ensuite simplement le niveau de contrôle EFX de ces canaux jusqu'à ce que la DEL d'échec clignote. Réduisez ensuite légèrement le niveau du contrôle EFX jusqu'à ce que la DEL ne clignote plus.
Cette caractéristique vous permet, avec un casque d'écoute, d'entendre un effet avant de l'appliquer au signal principal. Appuyez sur le bouton Cue situé sous la marque Effects Cue - la DEL s'illuminera indiquant que le cue est activé. Réglez le niveau du contrôle EFX du canal désiré au milieu. Glissez le Crossfader pour casque d'écoute à la position Cue et ajustez le niveau au casque d'écoute. À l'aide des contrôles Select et Modify, composez l'effet désiré. Pour ajouter cet effet au mélange principal, appuyez à nouveau sur le bouton Cue. La DEL s'éteindra. Glissez ensuite le Crossfader de casque à la position Pgm.
Jack de contrôle de niveau et provenance de signal pour le casque d'écoute
Le jack pour casque accepte les prises standards pour casque d'écoute stéréo. Le contrôle de niveau ainsi que le jack pour casque sont situés sur la partie inférieure droite de la table de mixage. Le signal présent à ce jack provient des bus principaux et Cue.
Le bouton Display Assign determine ce qui apparaître sur l'afficheur double. Soit l'activité au niveau du mélange principal gauche et droite, soit l'activité au Cue et Pgm (un mélange monophonique du programme principal). Si les DEL "clip" de l'afficheur sont trop souvent actives, réduisez le niveau du contrôle Mains pour éviter la distorsion.
Jacks amp in de gauche et droite
Ces jacks commutables vous permettent d'accéder directement à l'amplificateur de puissance interne (un ou deux canaux) tout en les débranchant de leur fonction interne normale. Cela vous permet d'insérer une unité de traitement externe tel égaliseur ou compresseur/limiteur entre les sorties principales du mélangeur et les entrées des amplificateurs internes. Cette boucle permet un processing à 100% souvent nécessaire au bon fonctionnement de tel effet.
Caractéristique de l'amplificateur de puissance
- Une puissance de sortie totale de 800 watts grâce à la technologie fiable et éprouvée Audiopro.
- Spécification de distorsion, d'amortissement et d'efficacité à la fine pointe de la technologie.
- Protection efficace contre les charges trop basses ou court-circuitées, contre la surchauffe ou les dommages causés aux H. P. par un CC aux sorties.
- Combinaison prise 1/4-pouce et Speakon pour les branchements de sortie.
Amplificateur de puissance - aperçu général
Le DJM806 est doté d'un amplificateur de puissance interne stéreo de 800 watts. Chaque canal a une sensibilité d'entrée de +4 dBv (1.4 volts REMS) permettant une pleine puissance à la sortie et ils peuvent tous deux livrer 400 watts avec une charge (H. P.) de 4 ohms. Des dissipateurs de chaleur conçus par ordinateur sont incorporeés aux amplificateurs internes et un ventilateur silencieux à vitesse variable fournit le refroidissement nécessaire. L'air frais est attiré par le devant du mixeur, et l'air chauffé est expulsé le long du bas derrière l'appareil. Mème à pleine puissance, cette disposition réalisée en une performance friable, et silencieuse, dependable performance.
NOTEZ S. V. P. : Les bouches d’aération au devant et à l’arrière du mixeur sont essentielles au bon fonctionnement. Bloquer le passage de l’air libre résultat en un arrêt du système du la surchauffe. Une telle condition peut tout ou tard cause des dommages. S. V. P. gardez les bouches d’aération libres d’obstructions.

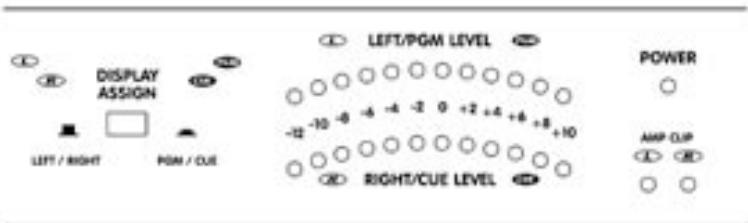

DEL d'Ecretage Pour l'Amplificateur
Situés juste en-dessous de la DEL Power près de l'afficheur de niveau, les indicateurs Amp Clip s'illumineront lorsqu'un ou les deux amplificateurs auront atteint leur extension dynamique maximum. Si ces DEL sont constamment illuminées, réduisez le niveau du contrôle Mains. La distorsion pourrait endommager vos haut-parleurs.

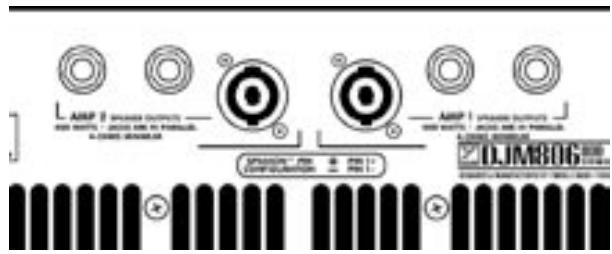

Les raccordements de haut-parleur
Deux prises 1/4-pouce et un connecteur Speakon® sont branchés en parallèle avec les étages de sortie de chaque canal de l'amplificateur. Cela permet l'emploi de câbles pour haut-parleur équipés avec l'un ou l'autre des types de connecteur. Pour les opérations pleine puissance nous recommendons des câbles jauge 14 équipés de connecteurs Speakon®. Cela réduira le risque d'intensification de résistance. Le système Speakon®, développé au cours des dernières années par firme Neutrik en Suisse, est caractérisé par ses contacts style bloc capable de manier de grandes sommes de puissance et ses connecteurs à verrouillage qui préviennent le débranchement accidentel.
Branchez un ou deux haut-parleurs 8-ohm ou un (seulement) haut-parleur 4-ohm à chaque canal. Pour brancher un connecteur Speakon®, poussez et tournez dans le sens des aiguilles d'une montre. Pour déconnecter, poussez la languette et tournez dans le sens contraire des aiguilles d'une montre.
Conseil: Voici comment brancher deux haut-parleurs (8-ohm) à une ou aux sorties du DJM806 à l'aide de câbles équipés de connecteurs Speakon®: A partir de la sortie du DJM806, acheminez un câble équipé de connecteur Speakon® (tel les modèles SP2-25SS ou SP2-50SS de Yorkville avec connecteurs Speakon® aux deux extrémités) à une des enceintes. Branchez ensuite un deuxième câble d'une enceinte à l'autre avec le jack parallèle.
Protection de l'amplificateur de puissance
L'amplificateur de puissance du DJM806 est doté d'un circuit de protection contre les dommages causés par les circuits ouverts, les courts-circuits ou les charges de haut-parleur excessivement basses. Il continuera de fonctionner pour une brève période avec une basse impedance générale de haut-parleur (moins que 4-ohms) ou même un court-circuit total, cependant le système de défense d'amplificateur sera activé. En premier lieu, le limiteur interne réduira le niveau de puissance de sortie et la vitesse de ventilateur peut s'accroître. Si les conditions s'empirent, un circuit de protection thermique fermera l'amplificateur de puissance. Si cela arrive, assurez-vous que les bouches d'aération sont libres de toute obstructions. Assurez-vous aussi que les connecteurs ou câbles ne sont pas courts-circuit. Il peut aussi être nécessaire de réduire le nombre de haut-parleurs branché au système. Le DJM806 fonctionnera à nouveau lorsqu'il aura refroidi.
Conseil:
a) Notez que la section de mixeur continue de fonctionner même si l'amplificateur de puissance interne cesse de fonctionner (comme ci-dessus). Donc, après un arrêt de fonctionnement, si vous n'arrivez pas à faire fonctionner l'amplificateur de puissance à nouveau (ce qui est peu probable) et que vous avez un amplificateur de puissance supplémentaire disponible, vous pouvez le brancher au DJM806 par les prises DE Sortie de Ligne. Référez-vous à la section Sortie de Ligne Pre et post EQ pour plus d'informations en ce qui concerne les raccordements. b) L'amplificateur est aussi protégé contre les circuits ouverts. Il est donc possible d'utiliser le DJM806 sans haut-parleur branché aux sorties, permettant ainsi l'utilisation du DJM806 pour enregistrement.
L'amplificateur de puissance du DJM806 est aussi doté d'une protection de haut-parleur en cas de décalage DC. C'est un incident qui est peu probable étant donné le modèle d'amplificateur fondamentalement stable, mais si cela avait eu lieu, la puissance de sortie est instantanément court-circuitée à la masse et les haut-parleurs sont sauvegardés. Le disjoncteur CA du panneau arrière déclenchera en réponse à cette condition (entre autres). Si le disjoncteur déclenche à plus d'une reprise dans une courte période de temps et que le problème ne pourrait pas être une surcharge CA (voir la section ci-dessous), fermez votre DJM806, débranchez le cordon d'alimentation et amenez l'appareil à un technicien qualifié.

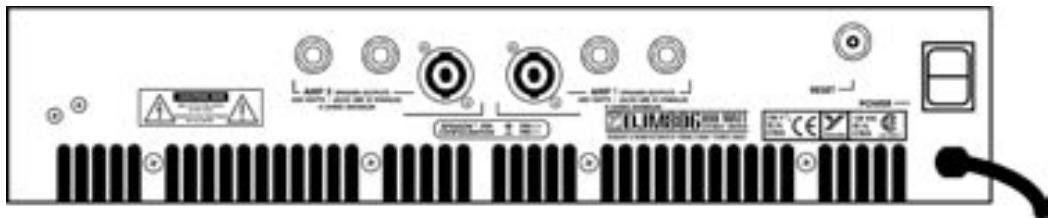

Disjoncteur de circuit de puissance CA
Situé sur le panneau arrière près des connecteurs de haut-parleur, ce disjoncteur principal a pour fonction de fermer complètement le DJM806 en cas d'une surcharge de puissance CA. Si, par exemple, l'appareil était accidentellement relié à une prise de haut voltage, ce disjoncteur déclencherait àès la mise en marche de l'appareil. Si ce disjoncteur déclenche immédiatement, essayez de brancher le DJM806 à une autre prise de courant. Référez-vous aussi à la section ci-dessus au sujet du décalage DC.
Montage en rack
Pour monter le DJM806 en rack, procurez-vous l'accessoire RK812 de Yorkville. Enlevez ensuite les trois vis de chaque côté qui tiennent en place les moulures et utilisez ces vis pour monter les accessoires de montage en rack aux deux côtés du mixeur.
Instructions d'opération générale
- Branchez le cordon d'alimentation CA à une prise 120 Volts avec mise à la terre CA. (220 à 240 Volts pour certains pays).
- Réglez les faders Main et Monitor Master en position fermée et mettez ensuite l'appareil en marche.
- Branchez des microphones à basse ou haute impédance aux prises XLR ou 1/4-pouce de canaux MIC 1, 2 ou 3.
- Branchez les sources de signal stéreo aux prises RCA des canaux CH1, 2 ou 3. Réglez ensuite les boutons de sélection d'entrée pour les canaux utilisés.
- À l'aide de câbles pour haut-parleur grande capacité (voir la section Les Raccordements d'Haut-Parleur) reliez un ou deux haut-parleurs principaux 8-ohm aux prises de sortie situées au panneau arrière.
- Lors du réglage du système, réglez le contrôle de niveau Mains à "7" (un bon point de départ). Réglez ensuite les contrôles de gain et EQ pour les canaux. Réglez ensuite les faders de canal au niveau nécessaire pour obtenir un bon mélange de base et un niveau générale acceptable. Pour des conseils sur le réglage du gain, réferez-vous à la section Contrôle de Gain et Bouton Cue.
- Toujours durant le réglage du système, branchez un casque d'écoute à la prise Phone et ajustez le niveau. Vous êtes maintenant prêt à écouter le mélange principal ou le canal / effet isolé avec la fonction Cue. (Voir la section Cue de canal et d'effet).
- Augmentez le niveau du contrôle EFX sur les canaux où vous désirez avoir de l'effet. (Pour plus d'information à ce sujet, voir la section "DEL d'Écretage d'Effet.) Vous pouvez maintenant enlever les effets du système de haut-parleur principal en appuyant sur le bouton Main Effects de façon à ce qu'il soit éteint. Pour écouter les effets avec votre casque d'écoute, glissez le "Headphone Crossfader" à la position Cue et appuyez sur le bouton Effects Cue la DEL s'illuminera. Obtenez ensuite l'effet désiré à l'aide des contrôles Select et Modify et insérez l'effet au programme principal lorsque désiré en appuyant sur le bouton Main Effect.
- Ajustez l'égalisateur graphique si nécessaire. Utilisez toujours les égalisateurs avec modération. Rappelez-vous que des réglages exagérés d'égalisateur peuvent réduire l'extension dynamique disponible et affecter la clarté du son lorsque le volume général devient élevé.
Nombre de canaux
Égalisateur de canal Mono
Égalisateur de canal stéréo
Effets de canal
Effet sur retard
Crossfader (Fonction/Longueur)
Entrées - 14 / XLR Combi
Entrées - RCA (asym)
Commutateurs Mute
Commutateur de niveau Ligne / Phono
DEL Clip /Mute
1 VU métètre 12 DEL avec Indicateur de niveau de p
(MIC 1/2/3) Graves, Médianes, Aigus
(Canaux 1/2/3) Graves, Médianes, Aigus
Oui
N/A
Curseur de canal - 60mm, Curseur Cue - 60mm
3, Mic 1/2/3
6 paires
Tous les canaux (Commutateur Cue)
Canaux 1/2/3
Tous les Canaux, Section Effets, Amp
12 DEL avec Indicateur de niveau de pointe flottante commutable (Main/Cue)
Oui (commutable)
Numérique 16 Bit ; 255 Effets
1 Interme
Oui
N/A
Zone 1=3x 1/4-pouce Stéréo/Mono, Zone 2=RCA
Graphique / Stéréo / 7 Bandes 40 Hz - 15 kHz
DHT - 20Hz-20kHz (dB)
Moins de 0.1%
Bruit et Bourdonnement (non / A Pondéré -dB)
Transmodulation Typique -1 kHz (dB)
Impédance d'Entrée - Sym/Asym (ohms)
Sensibilité d'entrée (Vrms sinusoïdal)
Rapport de Réjection en Mode Commun @ 60Hz (min/typ)
Gain Maximum de Voltage (dB)
Consommation de Puissance (typ/max)
Protection
Thermique / Charge / CC
Refroidissement Ventilateur CC à Vitesse
Type de transformateur
Finition
Construction du Chassis
Dessus en Aluminium recouvert
Métal fort de calibre élevé
Montage en Rack
Oui (RK812)
Connecteur pour éclairage de console 12V CC (BNC)
Autres Caractéristiques
Zone 1 pré/poste EQ. Zone 2 pré EQ.
Dimensions (PLH, pouces)
18 × 19 × 5.5
Dimensions (PLH, cm)
45.7 × 48.3 × 14
Poids (livres/kg)
38/17.3
La garantie illimitée de deux et dix ans de ce produit est transférable. Il n'est pas nécessaire de faire enregistrer votre nom auprès de Yorkville Sound ou de votre détaillant. Si, pour une raison quelconque, ce produit devient défectueux durant les deux années qui suivent la date d'achat initial (dix ans pour l'ébénisterie), retournez-le simplement à votre détaillant Yorkville avec la preuve d'achat original et il sera réparé gratuitement. Ceci inclus tous les produits Yorkville à l'exception de la série de moniteurs de studio YSM, la mini série Coliseum et de la série TX.
Les frais de port et de manutention ainsi que les dommages indirects ou dommages causés par désastres naturels, extrême humidité ou mauvaise installation ne sont pas couverts par cette garantie. Cette garantie ne couvre pas les produits consommables tels que lampe d'amplificateur ou ampoules "PAR". Voir votre détaillant Yorkville pour plus de détails. Cette garantie n'est valide qu'au Canada et aux États-Unis d'Amérique.
