MODE D'EMPLOI CA1 YORKVILLE
- Avant de brancher et d'utiliser cet amplificateur, lisez soigneusement les instructions contenues dans ce manuel. Veuillez conserver pour références futures.
- Ce manuel est important pour l'opération de ce produit et doit l'accompagner lorsque le produit change de propriété. Ceci permettra au nouveau propriétaire de se familiariser avec le produit pour l'installation, l'opération et la sûreté.
- L'installation inadéquate de cet appareil libère Yorkville Sound de toute responsabilité.
Attention
Pour prévenir le risque de feu ou de décharge électrique, n'exposez pas cet équipement à la pluie ou à l'humidité.
Precautions de sureté
- Veuillez lire les notes qui sont précédées par le symbole à avec une attention particulière, elles fournissent des informations importantes de sûreté.
- La tension d'alimentation de l'amplificateur est suffisamment élevée pour impliquer le risque d'électrocution ; donc ne jamais installez, branchez ou débranchez l'équipement lorsque son bloc d'alimentation est allumé.
- Les pièces en métal de cet équipement sont mises à la terre à l'aide du cordon d'alimentation. Si la prise de branchement utilisée pour fournir l'alimentation n'est pas équipée d'un raccordement à la masse, contactez un électricien qualifié qui fera le nécessaire pour assurer que l'équipement est bien raccordé à la masse.
- Assurez-vous que le cordon d'alimentation de l'équipement ne peut pas être marché dessus, ou être écrasé par des objets pour prévenir l'endommagement du cordon.
- Pour empêcher le risque de décharge électrique, n'ouvrez jamais l'équipement : il n'y a à l'intérieur aucune pièces que l'utilisateur ne peut employer.
- Assurez-vous qu'aucun objet ou liquide ne peut entrer dans le haut-parleur, car ceci pourrait causer un court-circuit.
- tez votre centre de service autorisé ou personnel qualifié lorsque:
- L'appareil ne fonctionne pas (ou fonctionne anormalement).
- Le cordon d'alimentation a été sérieusement endommagé.
- Objets ou liquides ont pénétré à l'intérieur de l'appareil. L'équipement a été sujet à l'impact important.
- -le et déconnectez le cordon d'alimentation.
- Si l'équipement dégage une odeur inhabituelle ou si il émet de la fumée, éteignez-le immédiatement et déconnectez l'alimentation du cordon d'alimentation.
- N'obstruez pas les grilles de ventilation de l'équipement.
- Évitez de faire travailler l'amplificateur en surcharge pendant de longues périodes de temps.
- Serrez complètement les visses des terminaux pour assurer un contact sûr.
- Ne forcez pas les boutons, les commandes etc., en essayant de les employer.
- En nettoyant les pièces externes, n’employez ni les diluants, ni les spiritueux, ni aucune autre substance volatile.


Description
Les amplificateurs des séries CA1 et CA1T ont été expressément conçus pour la transmission d'annonces à travers tous les systèmes de sonorisation PA. Ils incorporent les fonctions suivantes :
- 1 prise d'entrée asymétrique pour microphone de 6.3mm, sensibilité de microphone.
- 3 prises d'entrées combinées (XLR et 6.3mm), ligne/microphone sensibilité commutable avec alimentation en duplex commutable de 24Vdc.
- 2 prises d'entrées stéréo RCA, quatre étages avec sensibilité commutable.
- Entrée téléphone de 600 pour dispositif de recherche de personne. 1 sortie PRE.
- 1 SORTIE MONITEUR et une sortie secondaire 1W / 8 pour l'écoute des signaux musicaux. 1 ENTREE PRINCIPALE.
- Entrée 1 avec priorité sur les autres entrées et avec activation par la voix.
- Entrées 1, 2, 3, 4 avec priorité sur les autres entrées, activation par contact.
- Sorties pour haut-parleurs avec impédance constante (4-ohm) et voltage constant (25-70-100 V).
- Contrôles d'aigues et de graves.
- Vumètre avec DEL.
- Protection contre les courts-circuits entre les bornes de sortie.
- Alimentation de courant direct 24 Vdc.
- Fonction de dispositif de recherche à zone optimale, dispositif de recherche pour quatre zones et pour toutes les zones.
- Syntoniseur AM/FM DTS optionnel. (CA1T seulement.)

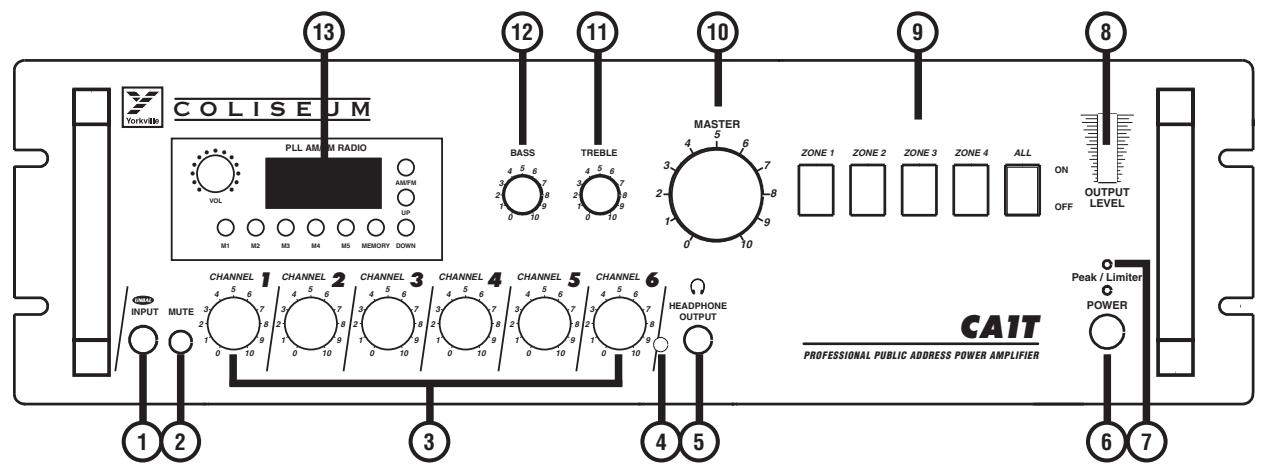

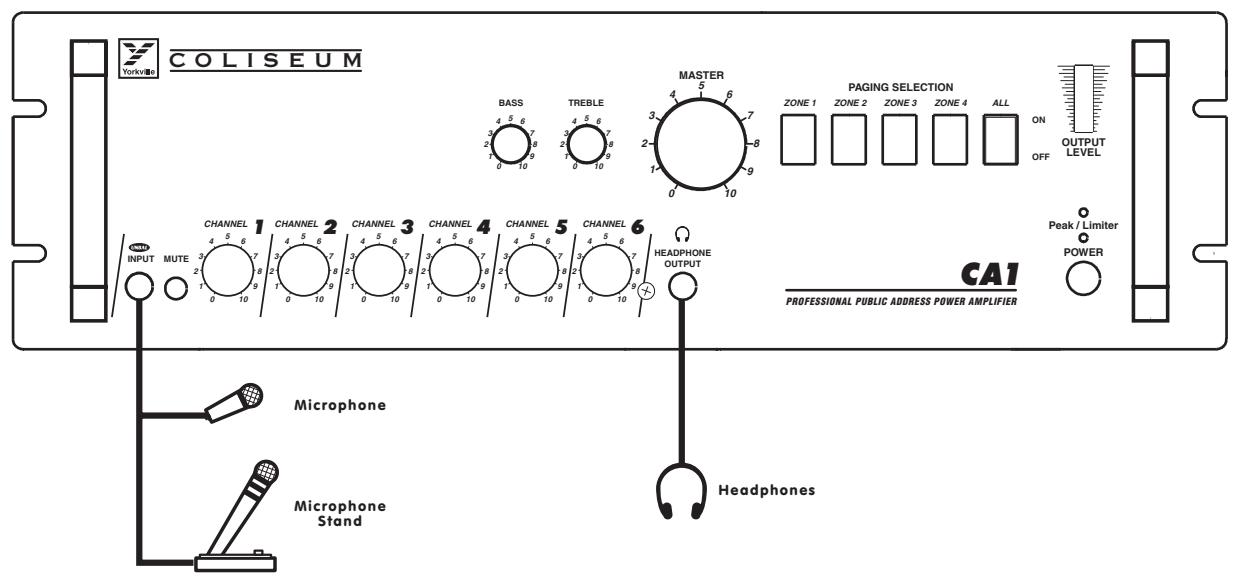

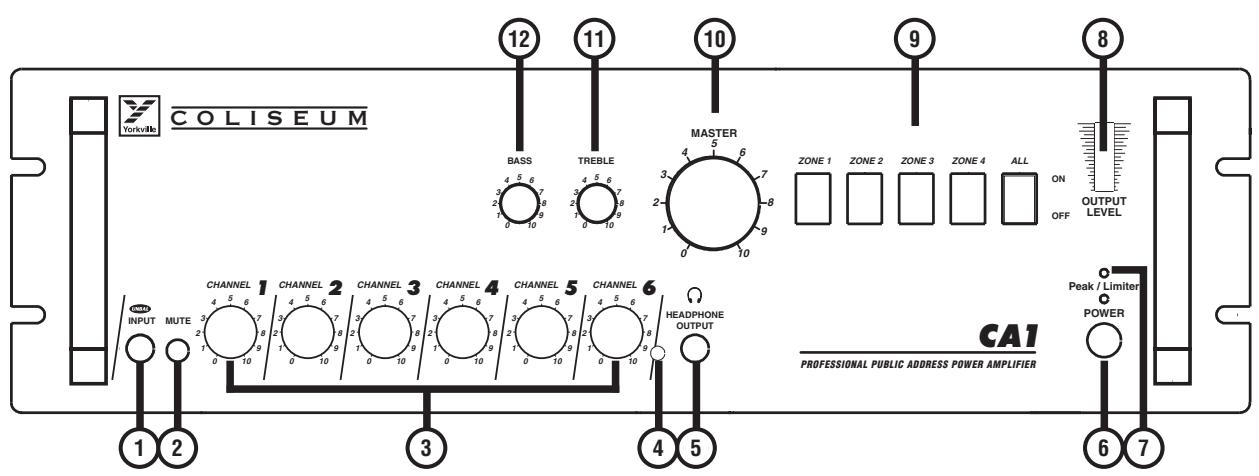

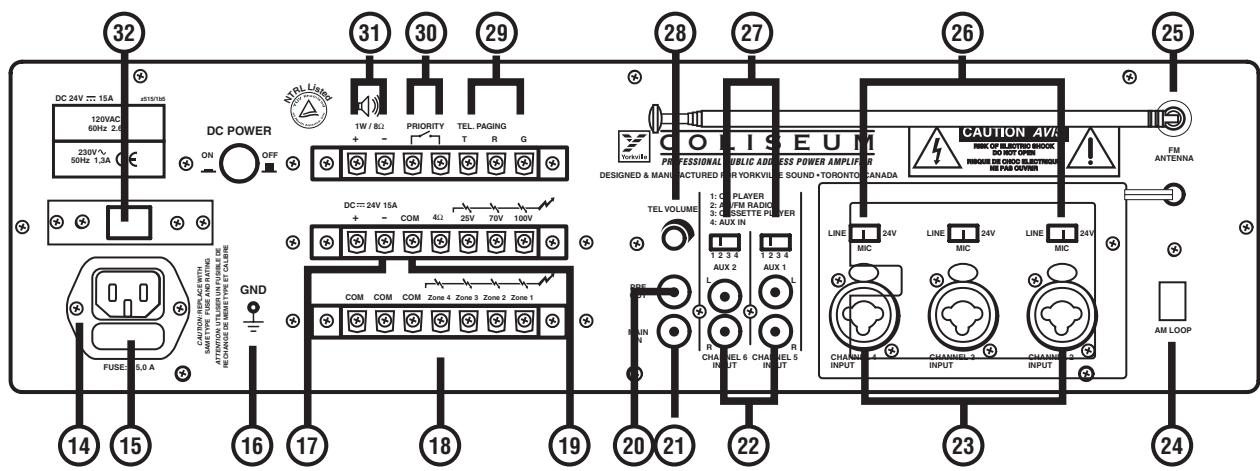

1. Entrée 1
Cette entrée asymétrique vous permet de relier un microphone dynamique de basse impédance (30-600 ohms). Le connecteur permet le raccordement d'une fiche de 6.3 millimètres. L'entrée comporte le dispositif de PRIORITÉ de VOIX, qui étouffe tous autres signaux d'entrée une fois qu'un message de microphone est détecté. Si vous désactivez cette fonction de manière permanente, contactez un centre de service autorisé pour les produits de Yorkville Sound.
Ce sélecteur permet d'activer ou de désactiver le dispositif de PRIORITÉ de VOIX pour l'ENTREE 1 (1).
3. Commande de niveau d'entrée
Ces commandes vous permettent d'ajuster individuellement le volume de la source sonore qui est reliée à l'ENTRÉE 1, l'ENTRÉE 2, l'ENTRÉE 3, l'ENTRÉE 4, AUX 1 et AUX2 / TAPE. La rotation de la commande dans le sens horaire augmente le volume de la source correspondante. Nous recommandons de laisser les commandes de niveau des entrées non utilisées à leur réglage minimal de « 0. »
4. Commande de niveau de sortie de moniteur de signal de musique
Cette commande vous permet de régler le volume de la sortie sonore qui est raccordé à la SORTIE MONITEUR (5) et 1W/8Ω (31). La rotation des commandes dans le sens horaire augmente le volume de la source correspondante.
5. Sortie moniteur
Cette sortie permet l'écoute des signaux raccordé aux entrées AUX1, AUX2 / TAPE, CASSETTE et TUNER. Il peut être employé pour commander un apparéil audio avec une impédance d'entrée au-dessus de 600ohms (ex.: écouteurs ou amplificateur additionnel) Le signal de sortie est contrôle seulement par les commandes de volume pour AUX1, AUX2 / TAPE, TUNER et commande de volume pour la musique (4). Cette fonction se comporte également comme interrupteur à levier pour haut-parleurs 1With8Ω (31) additionnels.
6. Commutateur d'alimentation
Utilisez ce commutateur d'alimentation pour allumer et éteindre l'appareil.
Stereo Jack (TRS)
7. Indicateur
L'indicateur Peak/Limiter s'illuminera temporairement lorsque vous mettez l'appareil en marche. Lorsque les sorties d'amplificateur sont surchargées, l'indicateur OVERLOAD s'illumine et les signaux à la sortie sont interrompus. Pour prolonger la vie de votre appareil, ajustez le volume à un réglage réduit.
8. Vu-mètre à DEL
Cet indicateur à DEL affiche le niveau de sortie du signal. Pour le fonctionnement approprié de l'amplificateur, un réglage correct du volume est d'importance majeure. Les huit premiers segments de DEL sur la partie inférieure représentent le secteur entre -20dB et 0dB, dans lequel le niveau de sortie devrait être gardé. Si les deux derniers segments sur la partie supérieure sont allumés pendant une longue période, ceci signifie que le signal de sortie est amené en écrêtage (qui a habituellement comme conséquence la distorsion audible). Vous devez ajuster le volume à un niveau inférieur.
9. Commutateur de sélection de zone
Les lignes de haut-parleur pour chaque zone (Z1 ~ Z4) peuvent être connectées ou déconnectées indépendamment. Pour connecter les lignes de haut-parleur, réglez le commutateur à la position ON. Pour déconnecter les lignes de haut-parleur, réglez le commutateur à la position OFF.
Les zones individuelles peuvent être sélectionnées en réglant ces commutateurs à ON ou OFF. Tous les haut-parleurs connectés à une zone spécifique peuvent être armés ou désarmés de cette façon. Le commutateur ALL l'emporte sur les commutateurs individuels et arme toutes les zones, peu importe la position du commutateur individuel pour chaque zone.
10. Commande MASTER volume
Le réglage de cette commande détermine le niveau de sortie qui est présent à la sortie de haut-parleur. Nous recommandons de généralement ajuster la commande MASTER et les commandes de niveau d'entrée à des niveaux modérés. Des réglages extrêmes, quand la commande MASTER est ajustée au maximum, et les commandes d'entrée sont presque à leur niveau minimum ou vice versa ne sont pas recommandés.
11. Commande TREBLE commune
Tournez cette commande dans le sens horaire pour rehausser la reproduction des aigües. Tournez-la dans le sens anti-horaire pour atténuer le niveau des aigües. La réponse en fréquence en général n'est pas affectée si la commande est réalisée à la position centrale.
12. Commande BASS commune
Tournez cette commande dans le sens horaire pour rehausser la reproduction des graves. Tournez-la dans le sens anti-horaire pour atténuer le niveau des graves. La réponse en fréquence en général n'est pas affectée si la commande est réglée à la position centrale.

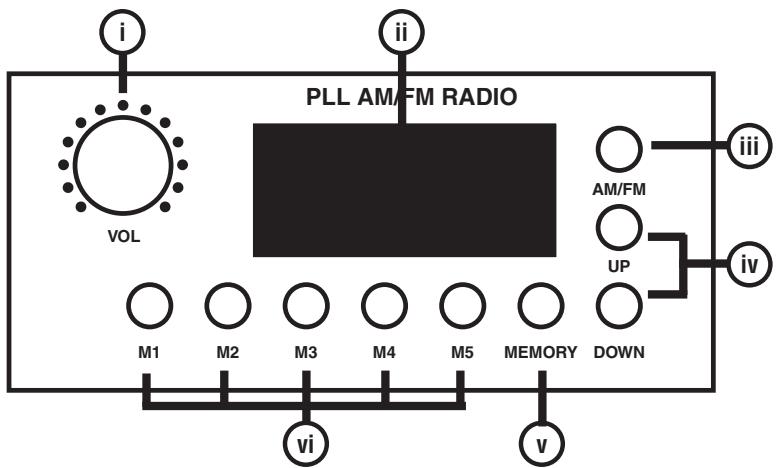

13. Syntoniseur am/fm DTS optionnel (CAIT seulement)
i. Radio ON/OFF et commande de volume (VOL) La radio peut être utilisée si cette commande est tournée dans le sens horaire et une indication apparait sur l'affichage (ii). Tournez la commande de volume dans le sens horaire pour augmenter le niveau du signal de sortie de la radio. ii. Affichage Cet affichage indique la fréquence sélectionnée et le numéro de mémoire. iii. Bouton de sélection AM/FM pour la Radio Utilisez ce bouton pour sélectionner la bande désirée. Avec chaque poussée du bouton vous alternez entre les bandes AM et FM. iv. Bouton de syntonisation (UP/DOWN) Utilisez ce bouton pour désigner la station désirée. Si vous appuyez sur le bouton "down" pendant plus de 1.5 seconde, la fréquence AM diminue automatiquement à des intervalles de 10kHz, alors que la fréquence FM diminue automatiquement à des intervalles de 0.1MHz, jusqu'à ce que la radio soit syntonisée. Pour arrêter manuellement à la sélection désirée, appuyez sur le bouton "down" à nouveau durant la syntonisation automatique. De même, en appuyant sur le bouton "up", vous augmenterez la fréquence AM à des intervalles de 10kHz et la fréquence FM à des intervalles de 0.1MHz. La sélection s'arrête lorsque la radio est syntonisée ou quand vous appuyez à nouveau sur le bouton « UP » v. Le Bouton MEMORY Si vous appuyez sur ce bouton, et ensuite le bouton "sélection" (M1-M5), la fréquence indiquée sur l'affichage est sauvegardée de même que le numéro de mémoire. L'information sauvegardée est gardé en mémoire pour environ une semaine même quand l'appareil n'est pas branché à une source d'alimentation. vi. Bouton "Sélection" (MI-M5) Vous pouvez sauvegarder jusqu'à cinq stations AM et cinq FM. Appuyez sur ce bouton pour exposer la fréquence sauvegardée de station et le numéro de mémoire sur l'affichage (ii).



14. Connecteur pour cordon d'alimentation
Ce connecteur a pour fonction de permettre le raccordement du cordon d'alimentation.
15. Fusible CA
Le fusible protège les circuits CA (Courant Alternatif) de l'appareil. Le fusible devrait être changé seulement en cas de mauvais fonctionnement, ou si la tension d'alimentation doit être changée, ce qui devrait être fait par un centre de service autorisé par Yorkville Sound.
16. Visse de raccordement à la masse (GND)
Dans les cas où la prise d'alimentation ne permet pas le raccordement à la masse, cette visse offre la possibilité de raccorder les pièces de métal de l'amplificateur à la masse. Pour assurer la sécurité, gardez cette procédure pour un technicien qualifié et expérimenté.

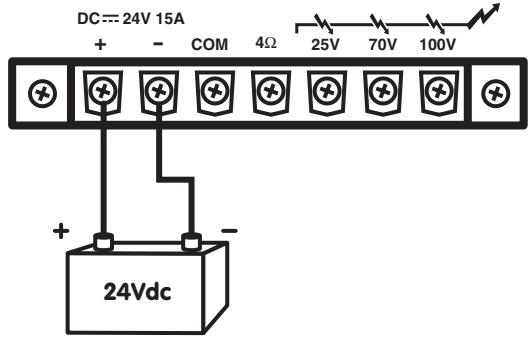

17. Bornes pour alimentation avec batterie CC
Ces deux bornes permettent la connexion d'une source d'alimentation externe de 24 Vcc (ex. une batterie 24Vcc). De cette façon, l'opération continue de l'amplificateur est maintenue même durant une panne d'électricité, puisqu'il commute automatiquement sa source d'alimentation à la source CC.
Note: L'amplificateur n'est pas capable de recharger la batterie connectée. Il est donc recommandé d'avoir un dispositif approprié à portée de main. Quand l'amplificateur est opéré avec une source d'alimentation CC, la capacité de puissance nominale est réduite d'approximativement 20%.

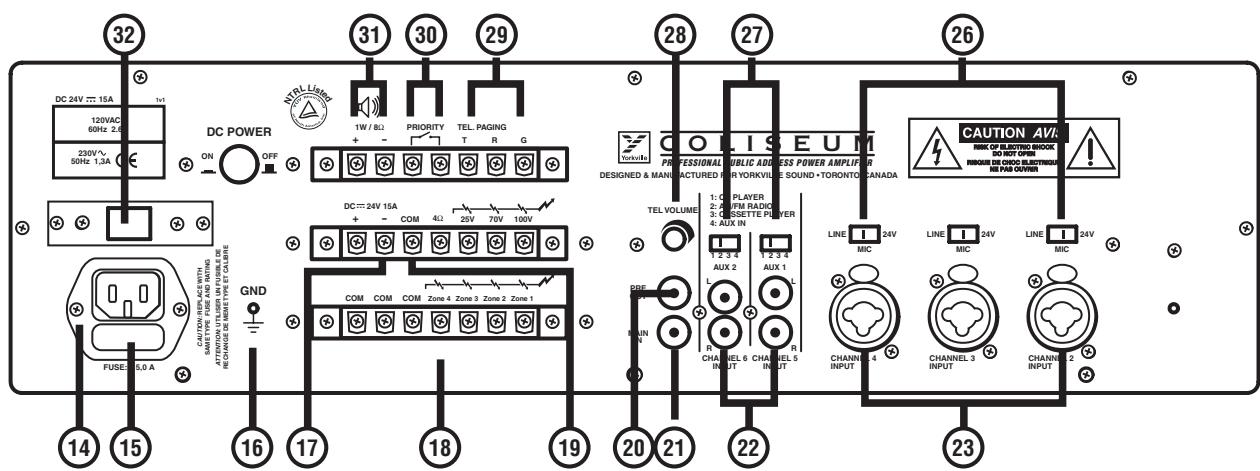

18. Barrette de connexion de sortie de zone
Cette borne de sortie permet le raccordement des lignes pour haut-parleurs. La puissance de consommation totale des haut-parleurs est jusqu'à la puissance nominale pour les zones 1-4. Lors de l'utilisation d'un sélecteur de zone, les haut-parleurs de basse impédance ne peuvent pas être utilisés, par défaut la sortie est une tension constante de 70V.
19. Barrette de connexion de sortie
Ces cinq bornes permettent le branchement de haut-parleurs.
20. Barrette de connexion sortie pre
Cette borne plate fournit le mélange audio des signaux de toutes les sources (qui sont connectées aux entrées de l'amplificateur) et elle peut être utilisée pour acheminer un amplificateur externe de puissance, un processeur de signal (ex. un égaliseur) ou tout autre appareil externe. Le signal asymétrique est affecté par les commandes d'entrée individuelle. Avant d'utiliser la sortie PRE OUT vous devez enlever la bande de pont entre cette borne et la borne « MAIN IN » (21).
21. Barrette de connexion MAIN IN
Après avoir enlevé la bande de pont entre la borne PRE OUT et la borne MAIN IN, vous pouvez utiliser un processeur externe de signal (ex. Un égalisateur) dans la chaîne audio entre le préamplificateur et l'étage de sortie de puissance de l'amplificateur de puissance. Cela permet une solution correcte lorsqu'il est nécessaire de manipuler ou d'améliorer le signal audio (ajustement de temps de retard, égalisation, élimination de l'effet Larsen, etc.). L'entrée est asymétrique, et elle est affectée par les commandes de tonalité et la commande de volume principale.
22. Entrées aux 1 et aux 2
Ces deux connecteurs de type RCA vous permettent de brancher les deux canaux d’une source externe de signal asymétrique à haut niveau, comme synthétiseur AM/FM, magnétophone à cassette, lecteur CD etc. Utilisez le sélecteur de sensibilité d’entrée (27), approprié pour les différents appareils.

23. Entrée 2, entrée 3 et entrée 4

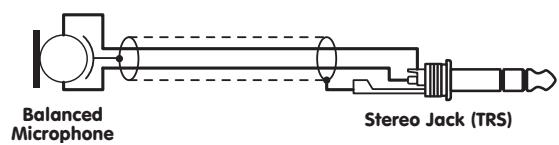

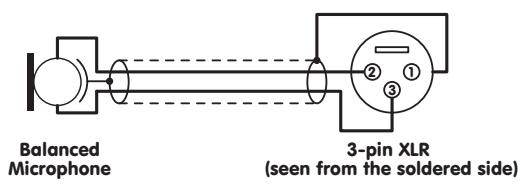

Ces trois prises d’entrées combinées symétriques/asymétriques (XLR et 6.3mm) sont conçues pour le raccordement de microphones électrostatiques qui utilisent une alimentation en duplex de 24V, le raccordement de microphones dynamiques (30-600 ohms) ou le raccordement d’une source sonore avec niveau élevé (ex. syntoniseur AM/FM, magnétophone cassette, lecteur CD, etc.). Dans le cas où vous l’utilisez, il est nécessaire d’utiliser le commutateur (26).

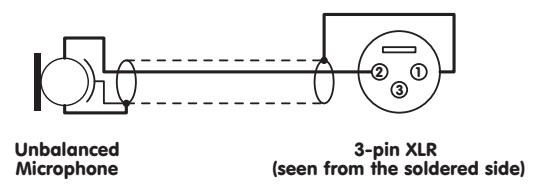

Note: Il n'est pas recommandé de brancher des microphones asymétriques à l'amplificateur lorsque l'alimentation en duplex est activée puisque cela pourrait causer des dommages importants aux microphones. Il est absolument impératif de procéder au branchement ou au débranchement des câbles de microphones seulement lorsque l'alimentation en duplex n'est pas activée. De plus, assurez-vous que l'alimentation en duplex n'est pas activée lorsque vous utilisez des microphones qui ne sont pas conçus pour opérer avec une telle alimentation. Le voltage présent aux tiges 2 et tige 3 pourrait causer des dommages importants au microphone. En cas d'incertitude, consultez S. V. P. le manuel de l'utilisateur du microphone en question ou contactez votre revendeur avant d'effectuer toute connexion.
24. Antenne boucle AM (CA1T seulement)
Cette antenne reçoit la bande de fréquences AM.
25. Antenne FM (CA1T seulement)
Cette antenne reçoit la bande de fréquences FM.
26. Entrée 2, entrée 3 et entrée 4 sensibilité d'entrée et commutateur d'alimentation en duplex 24V sur prise XLR
En réglant ces commutateurs à la position LINE, les entrées 2, 3 et 4 peuvent être connectées à une source audio avec signal de sortie à niveau élevé. En réglant ces commutateurs à la position MIC, les entrées 2, 3 et 4 peuvent être connectées à des microphones dynamiques à basse impédance. Lorsque le commutateur est réglé à la position 24V, l'alimentation en duplex 24V est connectée aux tiges 2 et 3 de la prise XLR sur les entrées 2, 3 et 4. Ceci est nécessaire pour l'opération de microphones de type électrolytiques qui requièrent ce type d'alimentation externe.
Il est recommandé d'utiliser ce commutateur avec la commande de volume principale réglée au niveau minimum.
27. Sélecteur de sensibilité d'entrée (AUX1, AUX2)
Lorsque ce sélecteur est à la position "1", les entrées AUX1 et AUX2 peuvent accepter les signaux de sortie provenant de lecteur CD. Lorsque le sélecteur est à la position "2", les entrées AUX1 et AUX2 peuvent accepter les signaux de sortie provenant de radio AM/FM. Lorsque ce sélecteur est à la position "3", les entrées AUX1 et AUX2 peuvent accepter les signaux de sortie provenant de magnétophone à cassette. Lorsque ce sélecteur est à la position "4", les entrées AUX1 et AUX2 peuvent accepter les signaux de sortie de niveau élevé.
28. Commande de niveau d'entrée pour dispositif de recherche par téléphone
Cette commande vous permet de régler le volume du signal de source raccordé à la borne TEL. Paging (29). En tournant la commande dans le sens horaire vous augmentez le volume de la source correspondante. Nous vous recommandons de garder la commande à son réglage minimum de "0" lorsque le dispositif de recherche n'est pas utilisé.
29. Entrée dispositif de recherche TEL.
La barrette de connexion d'entrée vous permet de connecter un signal de téléphone (600 ohms). L'entrée comporte un dispositif de PRIORITÉ de VOIX, qui étouffe tous autres signaux d'entrée une fois qu'un signal de téléphone est détecté. Si vous voulez avoir cette fonction désactivée de manière permanente, entrez en contact avec un centre de service Yorkville Sound.

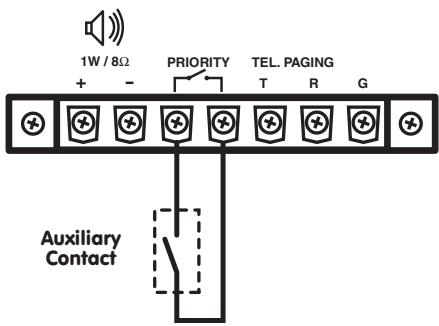

30. Bornes "priority
Lorsque vous créez un court-circuit avec ces bornes (ex. En utilisant un commutateur électrique), les signaux audio provenant des entrées AUX1, AUX2/TAPE, CASSETTE et TUNER sont atténués alors que les signaux provenant des entrées INPUT1, INPUT2 et INPUT4 ont priorité.

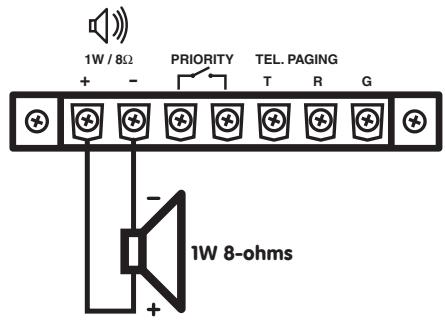

31. Borne de sortie pour haut-parleurs auxiliaires
Cette borne a pour fonction de permettre le raccordement d'un petit haut-parleur externe qui est entraîné par un amplificateur interne de puissance auxiliaire, qui offre une puissance nominale de sortie de 1 watt. Seul le signal audio mélange provenant des entrées AUX1, AUX2/TAPE, CASSETTE et TUNER sont inclus dans le signal généré. De plus, le signal de sortie est contrôlé seulement par les commandes de volume des entrées AUX1, AUX2/TAPE, TUNER et la commande de volume du signal de musique (4). Cette fonction est basculée par la sortie MONITOR (5).

32. Sélecteur CC
Ce sélecteur vous permet d'activer ou de désactiver la source d'alimentation par batterie.
NOTES pour installation
À tout moment, l'amplificateur doit être opéré dans des conditions appropriées. Ceci inclut que l'endroit d'opération fournisse une ventilation suffisante et que l'appareil ne soit pas exposé à la lumière directe du soleil ou au rayonnement ou à la réflexion directe d'aucune source de chaleur. Pour l'installation du système de haut-parleurs, choisissez une location qui ne sera pas affectée par une vibration constante ou extrême ou par tout autre oscillation mécanique. Assurez-vous aussi que les haut-parleurs sont installés dans des endroits qui sont libres de poussières et/ou d'humidité.
Attention
Nous vous recommandons fortement de laisser le raccordement de l'appareil à un technicien de service qualifié et expérimenté qui se spécialise dans le raccordement d'appareils électriques et électroniques. Évitez de prendre des risques qui pourraient causer des chocs électriques. Pour réduire le risque de chocs électriques, toutes les connexions doivent être complétées avant qu'il ne soit permis de brancher l'amplificateur à la source d'alimentation principale. Avant de connecter l'appareil à la source d'alimentation principale, assurez-vous encore une fois que toutes les connexions ont été faites correctement et qu'il n'y a aucun court-circuit dans le système. L'installation générale du système de renforcement de son doit être faite en accordance avec les lois, les standards et les directives qui sont appropriées et applicables dans le pays où l'équipement va être utilisé.
Avant d'utiliser l'amplificateur pour la première fois, assurez-vous que l'appareil est réglé en accordance avec la source d'alimentation principale. Sinon, contactez votre revendeur Yorkville qui pourrait configurer votre appareil pour un voltage d'opération approprié. Connectez l'amplificateur seulement à une source d'alimentation avec raccordement à la masse. Le raccordement de l'amplificateur à la source d'alimentation principale (115Vca ou 230Vca) doit être complet en insérant le cordon d'alimentation fourni au réceptacle correspondant (15) et ensuite en branchant le cordon à la prise murale d'alimentation.
Attention
La source d'alimentation 24V CC (ex. une batterie) doit être connectée aux bornes (18) qui sont couvertes par un couvercle protecteur. Pour réduire le risque de diminution de voltage à un minimum et pour éliminer le risque d'endommager les câbles de batterie par une surcharge thermique, ces câbles doivent avoir chacun un diamètre minimum de 2.5mm². La mise en marche de l'appareil est faite à l'aide du commutateur de mise en marche (33).
Attention
Pour éviter les risques de chocs électriques, ne touchez jamais la barrette de connexion qui aboutit aux bornes de sortie de l'amplificateur lors de l'opération. Sous la section figures, vous verrez les connexions possibles de bornes de SORTIE de haut-parleur accessible en enlevant le couvercle protecteur. Considérez les règles suivantes:
Impédance de ligne constante
- L'impédance totale des haut-parleurs connectés doit correspondre à cette sélectionnée sur les bornes de sortie de l'amplificateur.
- La somme de la capacité de puissance des haut-parleurs ne doit pas être plus basse que la capacité de puissance de l'amplificateur.
- La longueur des câbles servant au raccordement doit être gardée aussi courte que possible; dans tous les cas, plus la distance à couvrir est grande plus la section transversale des câbles doit être grande.

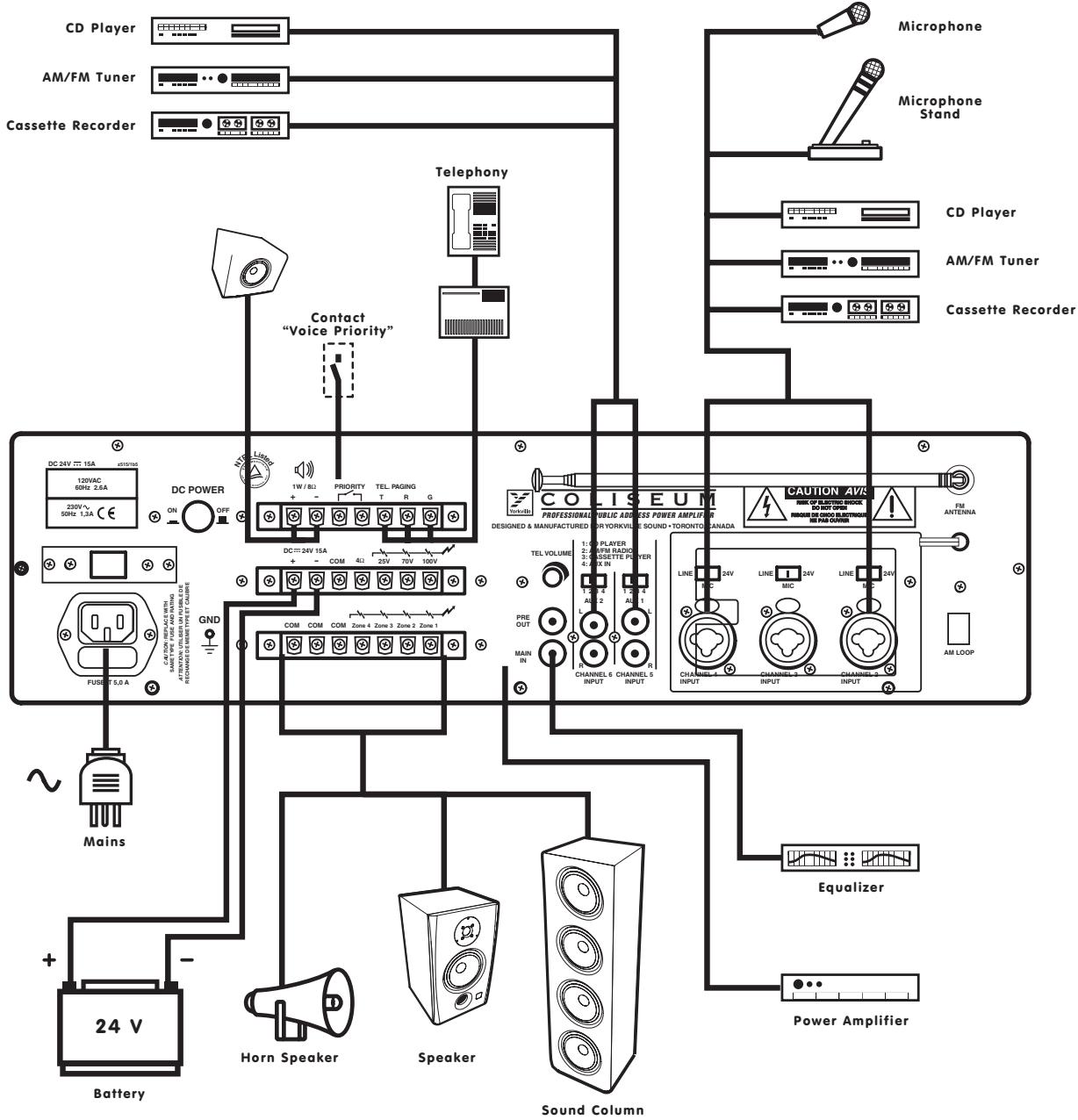

Lignes de voltage constante
- Chaque haut-parleur doit être équipé d'un transformateur de ligne avec un voltage d'entrée égal au voltage de ligne (25, 70, 100V).
- La somme de la capacité de puissance des haut-parleurs ne doit pas excéder la capacité de puissance de sortie de l'amplificateur (ex. la capacité de consommation totale des haut-parleurs installés dans les zones 1 à 4).
Information Technique Section Amplificateur
| Type | 60W-Mono-de table 120W-Mono-de table |
| Capacité de puissance de sortie | Nominal: 60W- maximum: 90W Nominal: 120W- maximum: 180W |
| Capacité de puissance nominale avec alimentation de 24Vdc | 45W 90W |
| Réponse en fréquence | 50-15,000Hz (±3dB) |
| Distorsion harmonique totale | ≤ 1% (1 kHz-capacité de puissance nominale) |
| Rapport signale/ bruit | ENTRÈÉ 1-4, AUX 1 ,2: >45dB ENTRÈÉ PRINCIPALE: >55dB |
| Entrées / sensibilité, impédance | ENTRÈÉ 1 / 6.3mm jack / -54dB (2mV) -300Ω / asymétrique ENTRÈÉ 2-4 / réceptacle combiné XLR et 6.3mm symétrique Micro: -60dB (1mV) -600Ω Line: -22dB (75mV) -47KΩ AUX1-2 / stéréo RCA jack / asymétrique 1: 0dB (1V) -240Ω (pour lecteur CD) 2: -6dB (500mV)-120KΩ (pour radio) 3: -10dB (300mV) -75KΩ (pour magnétophone à cassette) 4: -20dB (100mV) -24KΩ (pour apparueil auxiliaire) ENTRÈÉ PRINCIPALE/mono RCA jack 10dB (1V) -1OKΩ/asymétrique |
| Sorties pour haut-parleurs / ohms | 4 ohms |
| Sorties pour haut-parleurs / Volts | 25V-70V-100V (10Ω, 83Ω, 170Ω) 25V-70V-100V (5Ω, 42Ω, 83Ω) |
| Sorties Additionnels / voltage impédance | PRE OUT / mono RCA jack / 1V-600Ω / asymétrique Haut-parleur / sur tableau de terminale / 1 watt-8Ω Sortie Moniteur/ 6.3mm jack / 1.5V-600Ω / symétrique |
| Commandes de tonalité | Graves ±10dB-100Hz Aiguès ±10dB-10kHz |
| Commandes | 7 commands de volume pour entrées 1-4, AUX1-2 et recherche tel. 1 commande de volume principale 1 commande d'aiguès 1 commande de graves 5 commutateurs de sélection de zone de recherche |
| Source d'alimentation / Consommation | 115/230 Vca (±5%)-60/50Hz / 200VA 115/230 Vca (±5%)-60/50Hz / 400VA |
| Tire de courant direct (24V) | 5A 10A |
| Dimensions (PxHxL) | 480mm x 320mm x 150mm |
| Poids | 9kg 12kg |
| Section de symponiseur de radio DTS | |
| Bandes | AM / FM |
| Plage de réglage | AM: 530kHz-1600kHz à intervalles de 10kHz FM: 87.5MHz-108MHz à intervalle de 100kHz |
| Commandes | Radio ON / OFF avec commande de volume Bouton sélecteur de bande Bouton UP / DOWN sélecteur de fréquence Bouton de rappel de 5 mémoires |
| Indicateur | DCL |
Exemple de connexions possibles
