Type de produit	Amplificateur de basse
Marque	YORKVILLE
Modèle	BASS MASTER 400
Puissance de sortie (crête)	725 W sous 4 ohms, 1 kHz, 2 cycles
Puissance de sortie (continue)	400 W sous 4 ohms, 1 kHz, 5% DHT
Impédance de charge minimale	4 ohms
Sensibilité d'entrée (0 dB)	< 25 mVrms
Égaliseur graphique	10 bandes (40 Hz à 10 kHz)
Fonctions spéciales	Limiteur, Contour, Boucle d'effets, Sortie ligne équilibrée
Entrées	2 entrées (0 dB et -6 dB) pour basses passives/actives
Sorties	2 prises haut-parleur en parallèle, sortie ligne, envoi/retour d'effets
Refroidissement	Passif (sans ventilateur)
Montage en rack	2U (19 pouces de large)
Alimentation requise	120 V CA (selon spécifications de la notice)
Protections	Protection électronique et thermique contre les charges trop basses
Interrupteur au pied	Compatible avec double footswitch Yorkville (activation Contour et EQ)
Pays d'origine	Fabriqué au Canada (marque canadienne)

FOIRE AUX QUESTIONS - BASS MASTER 400 YORKVILLE

Comment régler le gain et le volume sur le BASS MASTER 400 ?

Réglez d'abord le volume sur 2, la guitare au maximum, puis ajustez le gain jusqu'à apparition de distorsion, puis réduisez légèrement. Utilisez ensuite le volume pour le niveau souhaité.

Quelle entrée utiliser pour une basse passive ou active ?

Utilisez l'entrée 0 dB pour les basses passives et l'entrée -6 dB pour les basses actives afin d'éviter la saturation du préampli.

Comment fonctionne l'égaliseur graphique ?

Les 10 curseurs couvrent de 40 Hz à 10 kHz. Maintenez les curseurs proches de 0 pour un son neutre. Activez l'EQ avec l'interrupteur EQ. Le voyant vert s'allume.

Qu'est-ce que la commande CONTOUR ?

Elle atténue les médiums et amplifie les aigus pour un son percutant. Le voyant jaune s'allume. Peut être combinée avec l'EQ graphique.

Puis-je utiliser un pédalier d'effets avec cet ampli ?

Oui, via la boucle d'envoi/retour (EFX SEND / EFX RTN) sur le panneau avant. Le niveau est de 1 Vrms.

Comment brancher plusieurs enceintes ?

Les deux sorties haut-parleur sont en parallèle. L'impédance totale ne doit pas descendre en dessous de 4 ohms.

Que faire si l'ampli s'éteint en cours d'utilisation ?

C'est probablement la protection thermique qui s'est activée. Laissez refroidir les dissipateurs quelques instants, l'ampli redémarrera automatiquement.

Puis-je utiliser un footswitch pour contrôler l'EQ et le Contour ?

Oui, avec un footswitch double Yorkville (DEL rouge pour Contour, DEL verte pour EQ). Une fois branché, les interrupteurs du panneau avant sont désactivés.

Quels réglages EQ pour un son Reggae ?

La notice suggère 40 Hz et 80 Hz pour les basses, 1.3 kHz pour l'attaque, 2.5 kHz pour le bruit de doigts, 10 kHz pour les sifflements. Ajustez selon votre goût.

Où trouver la notice complète du BASS MASTER 400 ?

La notice est disponible en téléchargement gratuit sur notre site au format PDF. Vous pouvez aussi demander une traduction dans votre langue via le formulaire.

MODE D'EMPLOI BASS MASTER 400 YORKVILLE

Il contient des informations qui devraient être comprises avant l'opération de votre appareil. Conservez S. V. P. ces instructions pour consultations ultérieures.

Emballage:

Conserve la boîte au cas où l'appareil devait être retourné pour réparation.

Attention: Lors de l'utilisation de produits électriques, assurez-vous d'adhérer à des précautions de base incluant celles qui suivent:

Alimentation:

L'appareil ne doit être branché qu'à une source d'alimentation correspondant au voltage spécifique dans le manuel ou tel qu'indiqué sur l'appareil. Cet appareil est équipé d'une prise d'alimentation polarisée. Ne pas utiliser cet appareil avec un cordon de raccordement à moins qu'il soit possible d'insérer complètement les trois lames. Des précautions doivent être prises afin d'éviter que le système de mise à la terre de l'appareil ne soit désengagé.

Ne pas placer cet appareil sur un chariot, un support, un trépied ou une table instables. L'appareil pourrait tomber et blesser quelqu'un ou subir des dommages importants. Utiliser seulement un chariot, un support, un trépied ou une table recommends par le fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer l'appareil et utiliser les accessoires recommends par le fabricant.

Il convient de ne pas placer sur l'appareil des sources de flammes nues, telles que des bougies allumées.

L'appareil ne doit pas être exposé à des égouts d'eau ou des éclaboussures et qu'aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.

Les dispositifs marqués d'un symbole "éclair" sont des parties dangereuses au toucher et que les câblages extérieurs connectés à ces dispositifs de connexion extérieure doivent être effectués par un opérateur formé ou en utilisant des cordons déjà préparés.

Cordon d'alimentation:

Évitez d'endommager le cordon d'alimentation. N'UTILISEZ PAS L'APPAREIL si le cordon d'alimentation est endommagé.

Consultez un technicien qualifié pour l'entretien de votre appareil.

BASS MASTER 400

Conçu pour le bassiste professionnel, le YORKVILLE BASS MASTER 400 possède une extension dynamique capable de répondre aux performances les plus exigeantes. Il est refroidi à l'aide d'un système passif et n'occupe que deux espaces dans un rack standard 19". Nous sommes convaincus qu'il vous servira avec fiabilité et versatilité pour bien des années à partir.

Commandes de gain / volume

Utilisez l'entrée 0dB (0dB INPUT) pour les guitares de basses passives ou l'entrée -6dB pour les guitares de basses électroniquement actives. Pour obtenir le rapport de signal/bruit maximal, suivez les étapes suivantes:

i. Réglez la commande VOLUME de l'amplificateur à la position 2. ii. Réglez les commandes de votre guitare basse au maximum. iii. Réglez la commande GAIN de l'amplificateur à 5, puis jouez la guitare basses avec autant de force que possible. Un signal distordu indique l'écrêtage au niveau du préamplificateur, le gain devrait être réduit jusqu'à ce que la distorsion disparaisse. S'il n'y a pas de distorsion, augmentez le gain jusqu'à ce qu'il y en ait, puis réduisez-le jusqu'à ce qu'elle disparaisse à nouveau. iv. Réglez la commande de VOLUME au niveau désiré. Utilisez la commande de VOLUME pour des changements de volume éventuels.

Égaliseur graphique (graphic EQ)

Les dix commandes de l'égalisateur graphique sont optimisées pour les signaux de guitare de basses. Les commandes à glissière centrale permettent d'obtenir rapidement une réponse de fréquence uniforme. Agissez avec prudence lorsque vous ajustez la bande de 40 Hz. Rares sont les cabinets conçus pour reproduire des niveaux élevés à une telle fréquence. Ils pourraient donc en subir un endommagement. Pour obtenir le meilleur rendement de votre égalisateur graphique, gardez les commandes à glissière équilibrées vers 0 et loin des extrémités. L'interrupteur EQ permet d'activer l'égalisateur et le voyant à DEL vert s'allume lorsque l'égalisateur est en circuit.

La commande EQ LEVEL règle le niveau d'ensemble du signal de l’égalisateur. Elle est utilisée pour équilibrer les niveaux des signaux avec et sans égalisateur. Réglez la commande à glissière vers le haut (+) pour augmenter le niveau ; réglez-la vers le bas (-) pour diminuer le niveau. La commande EQ LEVEL peut être utilisée pour augmenter le niveau

lors d'un "solo" ou comme commande de volume pour un deuxième canal.

Quelques exemples de réglages d'égaliseur graphique (GRAPHIC EQ) sont décrits à la fin de ce manuel.

Limiteur

Le LIMITEUR prévient la distorsion au niveau de l'amplificateur de puissance en réduisant le niveau du signal avant qu'il atteigne le niveau d'échecage. Le LIMITEUR procure un son clair à des niveaux de sortie plus élevés.

Commande de contour

La commande de CONTOUR offre une option sonore unique. Le CONTOUR atténue les médianes et amplifie une gamme de haute fréquences. Le voyant à DEL jaune du panneau avant s'allume lorsque le CONTOUR est activé. La commande de CONTOUR peut être utilisée en conjonction avec la commande d'égalisateur graphique (GRAPHIC EQ), la commande de GAIN peut dans ce cas avoir besoin d'un réajustement.

La fiche LINE OUT est équilibrée avec la pointe en phase et sa bague hors phase; son corps sert de mise à la terre (ground). Si une fiche standard à double conducteur (mono) est utilisée, la deuxième prise LINE OUT devient aussi déséquilibrée. Le signal de la ligne de sortie (LINE OUT) est post-effet et son niveau n'est pas affecté par le réglage de la commande VOLUME.

Interrupteur au pied (footswitch)

Les commandes CONTOUR et GRAPHIC EQ peuvent être activées à distance à partir d'un interrupteur au pied. Lorsqu'un interrupteur au pied est raccordé à l'appareil, les interrupteurs du panneau avant sont désactivés. Lorsque le YORKBASS MASTER 400 est utilisé avec un interrupteur au pied double Yorkville, (voyants à DEL en parallèle avec les interrupteurs), le voyant à DEL rouge de l'interrupteur au pied et le voyant à DEL jaune du panneau avant de l'appareil s'allument lorsque le CONTOUR est en circuit ; le voyant à DEL vert s'allume lorsque l'égalisateur graphique

(GRAPHIC EQ) est en circuit.

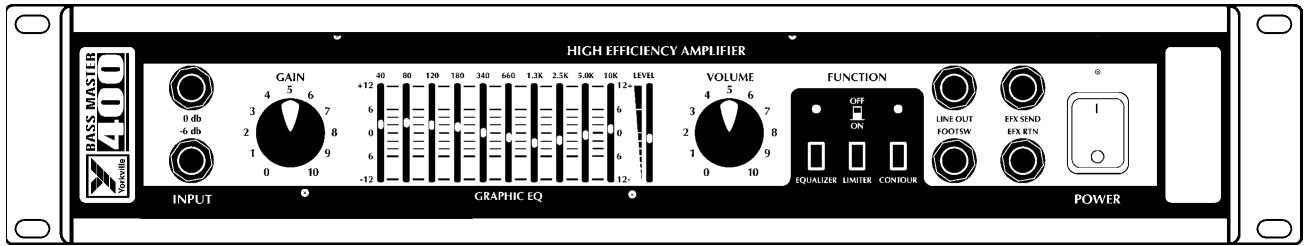

Panneau avant

Le signal à la prise EFX SEND peut être utilisé comme source pour un processeur de signal externe. La prise EFX RTN, lorsqu’utilisée, déconnecte le signal d’origine allant à l’amplificateur de puissance et aux sorties de ligne pour le remplacer avec le signal à la prise EFX RTN. Les deux prises forment ensemble une boucle d’insertion. Le niveau du signal à la boucle d’insertion est 1 Vrms.

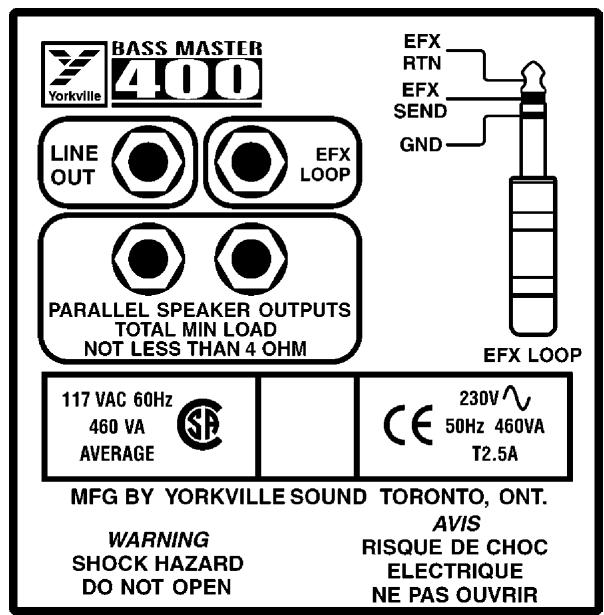

Panneau arriere

Le signal passé par la boucle d’insertion du panneau arrière avant de se rendre à celle du panneau avant. La bague est utilisée pour l’envoi, la pointe pour le retard et le manchon est branché à la masse.

Interrupteur d'alimentation (power)

Le voyant à DEL rouge au-dessus de l'interrupteur d'alimentation s'allume lorsque le YORKVILLE BASS MASTER 400 est mis en circuit.

Situées sur le panneau arrière, les prises de sortie d'amplificateur de puissance sont branchées en parallèle. L'impédance minimale de la charge du haut-parleur externe est de 4 Ohms. L'amplificateur de puissance est électroniquement et thermiquement protégé contre les charges trop basses. Si le protecteur thermique est activé, la remise en marche aura lieu aussitôt que les dissipateurs de chaleur auront légèrement refroidi.

Puissance

725W, Charge de 4 Ohms, 1 kHz, 2 cycles complets 750W typique 400W, Charge de 4 Ohms, 1 kHz, continue 5% DHT 440W typique 300W, Charge de 8 Ohms, 1 kHz, continue 5% DHT 315W typique - Mesures établies avec une alimentation de 120V régularisée.

Sensibilité

Entrée 0 dB Retour d'Effet Décalage C. C. Bruit de Fond

<25m Vrms <1 Vrms750m Vrms typique <60 m V 15m V typique

-90dB en-dessous du volt - Mesures établies avec les commandes de CONTOUR et de E

L'égalisateur graphique hors tension

Utilisez les réglages décrits ci-dessous comme guide général. Ajustez les commandes selon vos préférences de basses et de tonalité.

Voici quelques suggestions :

Utilisez les commandes à glissière 40Hz, 80Hz pour le réglage des basses fréquences. Utilisez la commande à glissière 1.3KHz pour ajuster l'attaque. - Utilisez la commande à glissière 2.5KHz pour accentuer ou atténuer les bruits de glissement de doigt sur les cordes. Utilisez la commande à glissière 10KHz pour réduire les sifflements "hiss."

Reggae

Bright Rock

R&B / Funk

Latin

Fusion / Jazz

Country / Blues
