BASS MASTER 200T - Amplificateur de basse YORKVILLE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de basse combiné
Marque	YORKVILLE
Modèle	BASS MASTER 200T
Puissance de sortie	200 W RMS
Haut-parleurs	2 x 10 pouces (4 Ω) + tweeter piézo
Impédance	4 Ω (interne), extension min. 4 Ω
Contrôles	Volume, Bass, Mid, HL Mid, Treble, Contour (commutateur), Limiteur (automatique)
Entrées	1 x Jack 6,35 mm (instrument)
Sorties	1 x Jack casque (Phone), 1 x XLR symétrique (Bal Line), 1 x Jack extension haut-parleur (Extension Speaker Out)
Boucle d'effets	Send / Return (Jack 6,35 mm)
Limiteur	Intégré, réduit le niveau pour éviter la distorsion en puissance
Fonction Contour	Atténue les médiums, booste les graves et aigus
Alimentation	Secteur AC (voltage selon pays, prise IEC détachable)
Consommation électrique	Environ 500 W max
Dimensions (approx.)	61 x 46 x 36 cm (L x H x P)
Poids (approx.)	25 kg
Accessoires fournis	Cordon d'alimentation, manuel d'utilisation
Entretien et nettoyage	Débrancher l'appareil, nettoyer avec un chiffon sec
Sécurité	Ne pas exposer à l'eau, utiliser sur une surface stable, respecter la polarité de la prise
Pièces détachées et réparabilité	Consulter un technicien qualifié ; pièces disponibles auprès du fabricant

FOIRE AUX QUESTIONS - BASS MASTER 200T YORKVILLE

Comment brancher un pédalier d'effets sur le BASS MASTER 200T ?

Utilisez la boucle d'effets : branchez la sortie Send de l'amplificateur à l'entrée de votre pédalier, puis la sortie de votre pédalier à l'entrée Return de l'amplificateur. Cela insère les effets dans le circuit de puissance pour un son optimal.

Qu'est-ce que la fonction Contour ?

La fonction Contour atténue les fréquences médianes tout en amplifiant les graves et les aigus. Elle offre un son unique avec des aigus étincelants et des basses lourdes et bien définies, idéal pour certains styles musicaux.

Quel est le rôle du limiteur intégré ?

Le limiteur empêche la distorsion en réduisant automatiquement le niveau du signal lorsque l'amplificateur de puissance approche de ses limites. Il protège les haut-parleurs et assure un son clair même à fort volume.

Puis-je utiliser un casque avec cet amplificateur ?

Oui, branchez un casque (jack 6,35 mm) dans la prise Phone. Cela coupe automatiquement le son des haut-parleurs internes et de la sortie extension, permettant une pratique silencieuse.

Comment brancher un haut-parleur supplémentaire ?

Utilisez la prise Extension Speaker Output (jack). Branchez un haut-parleur d'impédance minimale 4 Ω. La prise est en parallèle avec le haut-parleur interne, donc les deux fonctionnent ensemble. Attention à l'impédance totale.

Quelle est l'impédance minimale pour un haut-parleur externe ?

L'impédance minimale pour le haut-parleur externe est de 4 Ω. L'amplificateur est protégé thermiquement et électroniquement contre les charges inadéquates.

Comment utiliser la sortie Balanced Line ?

La sortie Bal Line (XLR) est symétrique et post-effet. Branchez-la à une table de mixage ou une interface audio. La circuiterie électronique réduit les risques de bourdonnement lors de la connexion à un appareil externe.

Que faire si l'amplificateur ne s'allume pas ?

Vérifiez d'abord que le cordon d'alimentation est correctement branché et que la prise secteur fonctionne. Si le problème persiste, consultez un technicien qualifié. Ne tentez pas de réparer vous-même.

Comment nettoyer l'amplificateur ?

Débranchez toujours l'appareil avant de le nettoyer. Utilisez un chiffon sec pour enlever la poussière. N'utilisez pas de produits liquides ou abrasifs.

Puis-je utiliser cet amplificateur avec une basse active ?

Oui, l'entrée instrument accepte les signaux de basses actives comme passives. Le niveau d'entrée est adapté, mais vous pouvez régler le volume et les tonalités selon vos besoins. Aucun préampli externe n'est nécessaire.

MODE D'EMPLOI BASS MASTER 200T YORKVILLE

Il contient des informations qui devraient être comprises avant l'opération de votre appareil. Conservez S. V. P. ces instructions pour consultations ultérieures.

Emballage:

Conserve la boîte au cas où l'appareil devait être retourné pour réparation.

Attention: Lors de l'utilisation de produits électriques, assurez-vous d'adhérer à des précautions de base incluant celles qui suivent:

Alimentation:

L'appareil ne doit être branché qu'à une source d'alimentation correspondant au voltage spécifique dans le manuel ou tel qu'indiqué sur l'appareil. Cet appareil est équipé d'une prise d'alimentation polarisée. Ne pas utiliser cet appareil avec un cordon de raccordement à moins qu'il soit possible d'insérer complètement les trois lames. Des précautions doivent être prises afin d'éviter que le système de mise à la terre de l'appareil ne soit désengagé.

Ne pas placer cet appareil sur un chariot, un support, un trépied ou une table instables. L'appareil pourrait tomber et blesser quelqu'un ou subir des dommages importants. Utiliser seulement un chariot, un support, un trépied ou une table recommandés par le fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer l'appareil et utiliser les accessoires recommandés par le fabricant.

Il convient de ne pas placer sur l'appareil des sources de flammes nues, telles que des bougies allumées.

L'appareil ne doit pas être exposé à des égouts d'eau ou des éclaboussures et qu'aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.

Les dispositifs marqués d'un symbole "éclair" sont des parties dangereuses au toucher et que les câblages extérieurs connectés à ces dispositifs de connexion extérieure doivent être effectués par un opérateur formé ou en utilisant des cordons déjà préparés.

Cordon d'alimentation:

Évitez d'endommager le cordon d'alimentation. N'UTILISEZ PAS L'APPAREIL si le cordon d'alimentation est endommagé.

Consultez un technicien qualifié pour l'entretien de votre appareil.

INPUT

12/12

VOLUME

BASS

MID

HL MID

TREBLE

EFFECTS

INE P

PHONES

12/12

POWER

Le YORKVILLE BASS MASTER 200T a été conçu avec le bassiste professionnel en tête. Nous sommes certains que votre amplificateur vous servira avec fiabilité et versatilité pour bien des années à partir.

Liminer tur

Le LIMITEUR prévient l'échec audible au niveau de l'amplificateur de puissance en réduisant le niveau du signal si nécessaire.

Contour

Le BASS MASTER 200T possède une commande identifiée “CONTOUR” qui a pour fonction d'atténuer les fréquences médianes et d'amplifier les fréquences basses et hautes. Le résultat : une sonorité unique avec des hautes étincelantes et des basses lourdes et bien définies.

Volume

La commande de volume est utilisée pour obtenir le niveau désiré.

Contrôles de tonaliités

Chaque contrôle de tonalité couvre une large bande de fréquences. La gamme de fréquences est couverte par les quatre contrôles chevauchants.

Boucle d'insertion / envoi et retour

L'amplificateur de puissance est normalement alimenté avec le signal à la prise de branchement "send" de la boucle d'insertion. Insère une prise au branchement "return", débranche le signal original de l'amplificateur et vous permet d'insérer un appareil d'effet. Ensemble, les branchements "send" et "return" forment la boucle d'insertion. Pour brancher un appareil d'effet, branchez simplement la prise "send" du BASS MASTER 200T à la prise "in" de votre appareil d'effet et la prise "return" du BASS MASTER 200T à la prise "out" de votre appareil d'effet.

Prise "bal line

La prise de sortie "BAL Line" est symétrique et post-effet. Une ciruiterie électronique réduit les chances de bourdonnement lorsque l'amplificateur est branché à un appareil externe.

Prise pour casque d'écoute "phone

Lorsqu'une prise de casque d'écoute est insérée à la prise "Phone," les signaux présents aux HAUT-PARLEUR et à prise "Extension Speaker Out" sont automatiquement débranchés.

Commutateur de mise sous tension

La diode émettrice de signal (LED) située après du commutateur de mise sous tension s'illumine lorsque l'appareil est mis sous tension.

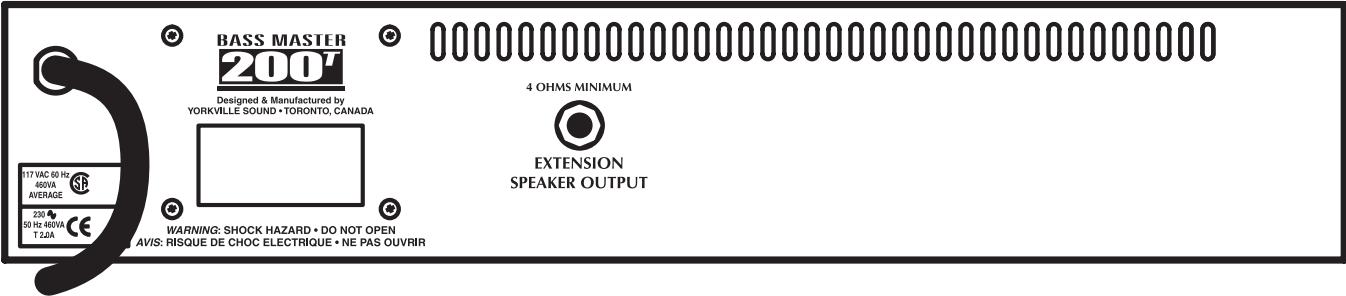

Un haut-parleur supplémentaire (avec une impédance minimum de quatre ohms) peut être branché au BASS MASTER 200T en utilisant la prise "Extension Speaker Output." Pour permettre l'utilisation du haut-parleur interne même lorsqu'on branche un haut-parleur supplémentaire, cette prise est branchée en parallèle avec le haut-parleur interne. L'amplificateur de puissance est thermiquement etlectroniquement protégé des charges inadéquates.

PUISSANCE DE SORTIE

<1Vrms Plus grande que -80dB en-dessous de la puissance

maximum, non pondérée. Mesures prises avec fonction "Contour" inactive, volume à 5 et contrôles de tonalité à 0. <25mV 2 x 10 inch, 4 Ohm

Leson Tweeter

WEB: www.yorkville.com
