DC Power Supplies

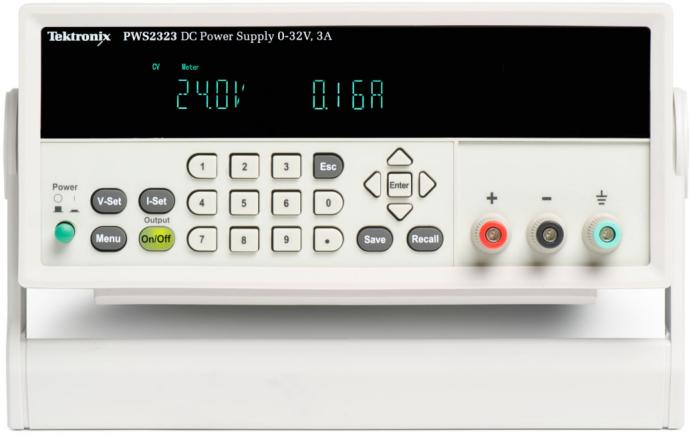

Tektronix PWS2000 Series Data Sheet

Features & Benefits

Key Performance Specifications

Linear Regulation
Up to 72 V Output Voltage
0.05% Basic Voltage Accuracy
0.2% Basic Current Accuracy
10 mV / 10 mA Programming Resolution
Less than 3mV_p - p Ripple and Noise

Available Functions and Features

Bright Display
20 User-defined Setup Memories
- Direct Parameter Entry using Numeric Keypad
- Vary Voltage or Current in User-selectable Steps

3-year Warranty

Generate the Voltage or Current You Need

With wide current and voltage ranges, plus 10 mA and 10 mV resolution, the PWS2000 Power Supply Series satisfies a wide variety of applications. Low-noise linear regulation and 0.05% voltage accuracy provide the clean, accurate power you need at a price you can afford.

Prevent Damaged Circuits and Lost Test Time

The numeric keypad makes it easy to specify a precise current limit before you start your test. You can also specify a maximum output voltage, which will prevent accidental voltage settings above the specified maximum. A user-definable password allows you to lock the front panel to prevent unwanted adjustments during critical tests.

Designed to Make Your Work Easier

The PWS2000 Power Supply Series is designed with the ease-of-use and familiar operation you expect from Tektronix.

Intuitive Operation

The direct-entry numeric keypad makes it easy to enter precise voltage and current values. Up/Down controls, with variable step-size, allow you vary output parameters in an increment size you choose.

Bright Display

A bright vacuum fluorescent display with large digits provides excellent readability at a distance, at an angle, or under dim lighting conditions.

Setup Memories

You can save your instrument settings in one of the 20 internal memory locations by simply pressing the Save button. Each time you want to recall that setting, just push the Recall button and choose the desired preset.

Performance You Can Count On

In addition to industry-leading service and support, the PWS2000 Power Supply Series comes backed with a three-year standard warranty.

Characteristics

Electrical

Specifications	PWS2185	PWS2323	PWS2326	PWS2721
DC Output Rating
Voltage	0 to 18 V	0 to 32 V	0 to 32 V	0 to 72 V
Current	0 to 5 A	0 to 3 A	0 to 6 A	0 to 1.5 A
Load Regulation
Voltage	≤0.02% + 5 mV	≤0.02% + 5 mV	≤0.04% + 6 mV	≤0.02% + 4 mV
Current	≤0.1% + 2 mA typical
Line Regulation
Voltage	≤0.1% + 5 mV
Current	≤0.1% + 2 mA typical
Ripple and Noise (20 Hz to 7 MHz)
Voltage	≤1 mVRMS / 3 mVp-p
Current	≤5 mARMS
Setting Resolution
Voltage	10 mV
Current	10 mA
Setting Accuracy, (25 °C ± 5 °C)
Voltage	≤0.05% + 10 mV
Current	≤0.2% + 10 mA
Readback Resolution
Voltage	10 mV	<20 V: 10 mV≥20 V: 100 mV
Current	10 mA
Readback Accuracy, (25 °C ± 5 °C)
Voltage	≤0.05% + 15 mV	<20 V: ≤0.05% + 15 mV≥20 V: ≤0.05% + 120 mV
Current	≤0.1% + 15 mA

Display

Vacuum fluorescent display.

Memory

20 setup memories.

Power Source

Characteristic	Description
110 V AC Setting	99 VRMS to 132 VRMS
220 V AC Setting	198 VRMS to 264 VRMS
Frequency	47 Hz to 63 Hz
Power Consumption
PWS2185/2323/2721	250 VA
PWS2326	400 VA

Physical Characteristics

Dimension	mm	in.
Height	106	4.2
Width	256	10.0
Depth	383	15.0
Weight	kg	lb.
PWS2185	5.6	12.3
PWS2323/2326/2721	6.7	14.8

Environmental and Safety

Characteristic	Description
Temperature
Operating	0 °C to 40 °C
Storage	-20 °C to 70 °C
Warm up	20 minutes to full uncertainty specifications
Relative Humidity (Noncondensing)
Operating and storage	5% to 95% relative humidity (% RH) at up to 40 °C, noncondensing
Storage	5% to 95% RH at up to 40 °C, noncondensing 5% to 60% RH above 40 °C to 70 °C, noncondensing
Altitude
Operating	2,000 meters
Storage	4,000 meters
Electromagnetic Compatibility	European Union: EN 55011, Class A; IEC 61000-3-2; IEC 61000-3-3, IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8, IEC 61000-4-11 USA: FCC, CFR Title 47, Part 15, Subpart B, Class A Australia: EMC Framework, demonstrated per Emission Standard AS/NZS 2064 (Industrial, Scientific, and Medical Equipment)
Safety	European Union: Low Voltage directive 2006/95/EC; EN61010-1 2001 USA: Nationally recognized testing laboratory listing UL61010-1-2004 Canada: CAN/CSA C22.2 No. 61010-1 2004

Warranty

Three years.

Ordering Information

Models

Model	Description
PWS2185	DC Power Supply, 18 V, 5 A
PWS2323	DC Power Supply, 32 V, 3 A
PWS2326	DC Power Supply, 32 V, 6 A
PWS2721	DC Power Supply, 72 V, 1.5 A

PWS2000 Includes: Power supply, line cord, user manual, Traceable Certificate of Calibration, and documentation CD (includes user manuals and technical reference).

Please specify power plug and preferred language option when ordering.

Instrument Options

Power Plug Options

Option	Description
A0	North America
A1	Universal Euro
A2	United Kingdom
A3	Australia
A5	Switzerland
A10	China
A11	India
A12	Brazil

Language Options

Option	Description
L0	English
L1	French
L2	Italian
L3	German
L4	Spanish
L6	Portuguese
L7	Simplified Chinese
L8	Traditional Chinese
L9	Korean
L10	Russian

Service Options

Option	Description
C3	Calibration Service 3 Years
C5	Calibration Service 5 Years
CA1	Provides a single calibration event, or coverage for the designated calibration interval, whichever comes first
D1	Calibration Data Report
D3	Calibration Data Report 3 Years (with Option C3)
D5	Calibration Data Report 5 Years (with Option C5)
R5	Repair Service 5 Years

For Further Information. Tektronix maintains a comprehensive, constantly expanding collection of application notes, technical briefs and other resources to help engineers working on the cutting edge of technology. Please visit www.tektronix.com
