Type de produit	Lecteur de CD portable avec récepteur FM/AM
Marque	AUDIOVOX
Modèle	MCD5112
Dimensions (L x l x H)	178 x 165 x 51 mm (7 x 6,5 x 2 pouces)
Poids	Environ 1,5 kg
Alimentation	11-16 V CC, mise à la terre négative
Puissance de sortie ampli	4 x 50 W (200 W crête)
Impédance des haut-parleurs	4 à 8 ohms
Fusible	Type ATO 15 A à fusion rapide
Rapport signal/bruit (CD)	> 86 dB
Réponse en fréquence (CD)	20 Hz - 20 kHz
Séparation des canaux (CD)	> 65 dB
Convertisseur N/A	1 bit
Gamme FM	87,5 - 107,9 MHz
Sensibilité FM (mono)	12 dBf
Sensibilité FM (stéréo 50 dB)	16 dBf
Séparation stéréo FM (1 kHz)	40 dB
Gamme AM	530 - 1720 kHz
Fonctions principales	Lecture CD, Radio FM/AM, Réglages son (Bass, Treble, Balance, Fader), Horloge, Programmation, Répétition, Aléatoire, Introduction, Recherche automatique, Mémorisation de stations
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les températures extrêmes.
Sécurité	Débrancher la batterie avant installation. Utiliser uniquement des haut-parleurs de 4 à 8 ohms. Respecter le calibre du fusible.
Pièces détachées et réparabilité	Contacter le service après-vente ou le lieu d'achat. La garantie est de 12 mois pour l'acheteur d'origine.
Informations générales	Lecteur de CD portable AUDIOVOX MCD5112. Les caractéristiques peuvent être modifiées sans préavis.

FOIRE AUX QUESTIONS - MCD5112 AUDIOVOX

Comment régler les basses ?

Appuyez sur la touche SEL jusqu'à ce que BAS apparaisse à l'écran. Utilisez les touches de volume pour augmenter ou diminuer les basses.

Que faire si le CD saute continuellement ?

Vérifiez que le récepteur est solidement fixé. Assurez-vous que la bande de fixation est bien en place. Si le problème persiste, contactez le support technique.

Comment mémoriser une station de radio ?

Sélectionnez la station désirée, puis maintenez enfoncé le bouton de préréglage (1 à 6) pendant 3 secondes. Un numéro apparaît pour confirmer la mémorisation.

Comment régler l'horloge ?

Maintenez enfoncée la touche DISP pendant 3 secondes jusqu'à ce que l'heure clignote. Utilisez << pour modifier les heures et >> pour les minutes.

Comment activer la répétition d'une plage ?

Appuyez sur la touche RPT pendant plus de 3 secondes. RPT s'affiche à l'écran. Pour arrêter, appuyez à nouveau sur RPT pendant 3 secondes.

Comment éjecter le CD ?

Appuyez sur la touche OPEN pour faire glisser le panneau avant vers le bas. Ensuite, appuyez sur la touche d'éjection (généralement un triangle avec une barre) pour éjecter le disque.

Que signifie l'erreur ERR1 ?

ERR1 indique un problème de chargement du disque. Appuyez sur le bouton RESET avec un objet non métallique (comme la pointe d'un crayon) pour réinitialiser l'appareil.

Comment modifier l'affichage prioritaire entre l'horloge et la fréquence ?

Maintenez enfoncée la touche DISP et appuyez sur << pour l'affichage prioritaire de l'horloge, ou sur >> pour la fréquence.

Comment activer ou désactiver le bip sonore ?

Appuyez sur la touche SEL pendant 3 secondes. Un astérisque (*) apparaît à l'écran lorsque le bip est activé.

Puis-je utiliser des haut-parleurs de 2 ohms ?

Non, l'impédance des haut-parleurs doit être comprise entre 4 et 8 ohms. Une impédance inférieure pourrait endommager l'amplificateur.

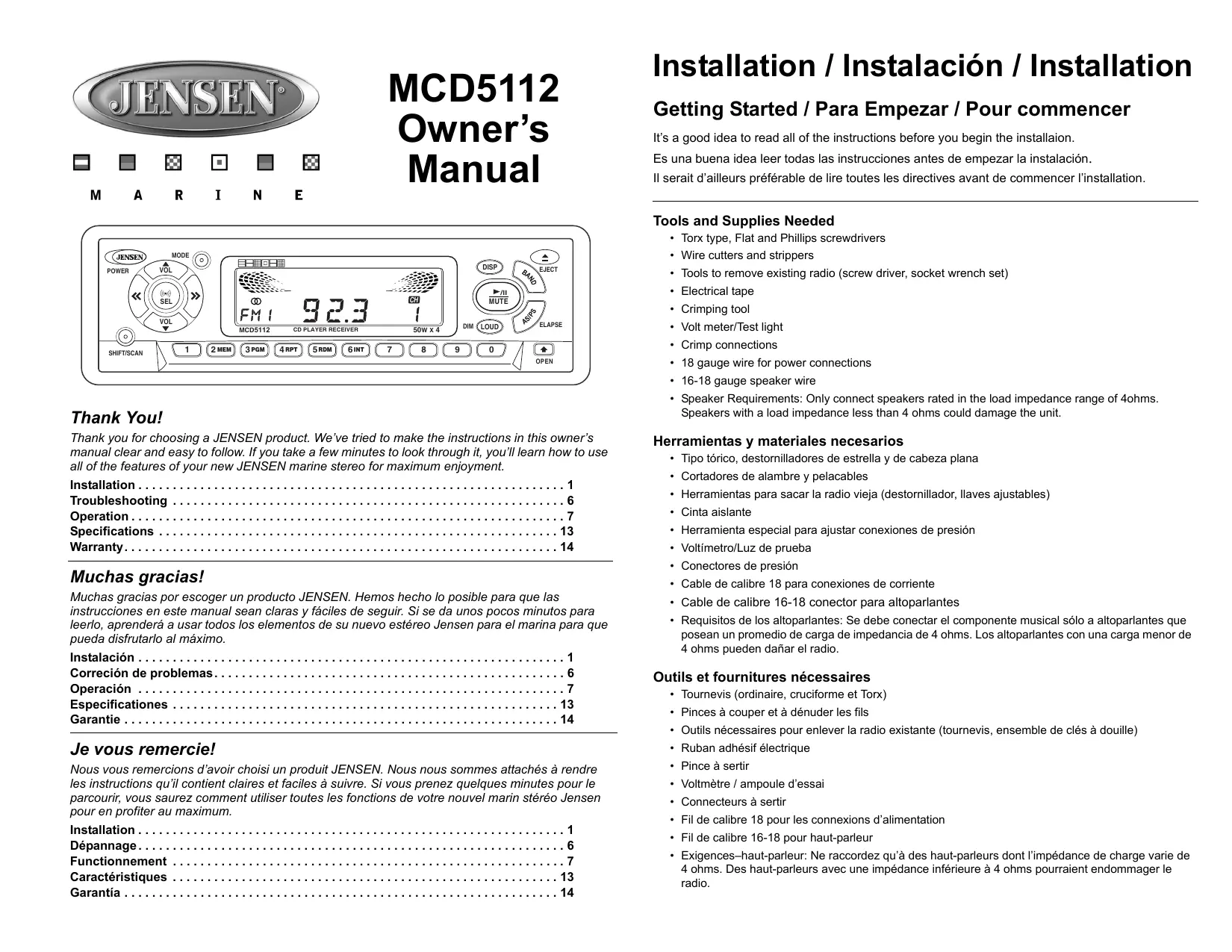

MODE D'EMPLOI MCD5112 AUDIOVOX

Correction de problèmes 6

Espécifications 13

Garantie 14

Nous vous remercions d'avoir choisi un produit JENSEN. Nous nous sommes attachés à rendre les instructions qu'il contient claires et faciles à suivre. Si vous prenez quelques minutes pour le parcourir, vous saurez comment utiliser toutes les fonctions de votre nouvel marin stéreo Jensen pour en profiter au maximum.

Installation 1

Dépannage 6

Functionnemt 7

Garantia 14

Installation

Il serait d'ailleurs préférable de dire toutes les directives avant de commencer l'installation.

Outils et fournitures nécessaires

• Tournevis (ordinaire, cruciforme et Torx)
• Pinces à couper et à dénuder les fils
• Outils nécessaires pour enlever la radio existante (tournevis, ensemble de clés à douille) Ruban adhésif électrique
• Pince à sertir
• Voltmètre / ampoule d'essai
• Connecteurs à serrir
• Fil de calibre 18 pour les connexions d'alimentation
• Fil de calibre 16-18 pour haut-parleur
• Exigences-haut-parleur: Ne raccordez qu'à des haut-parleurs dont l'impédance de charge varie de 4 ohms. Des haut-parleurs avec une impédance inférieure à 4 ohms pourrait endommager le radio.

Avant de commencer, débranchez toujours la borne négative de la batterie.

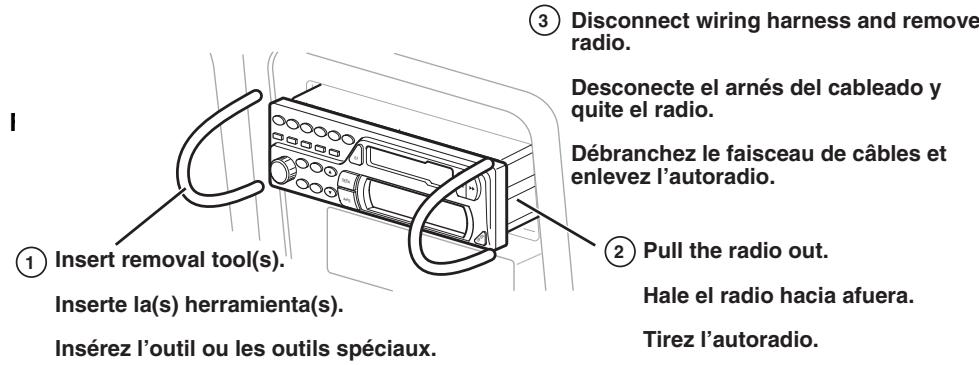

Radio

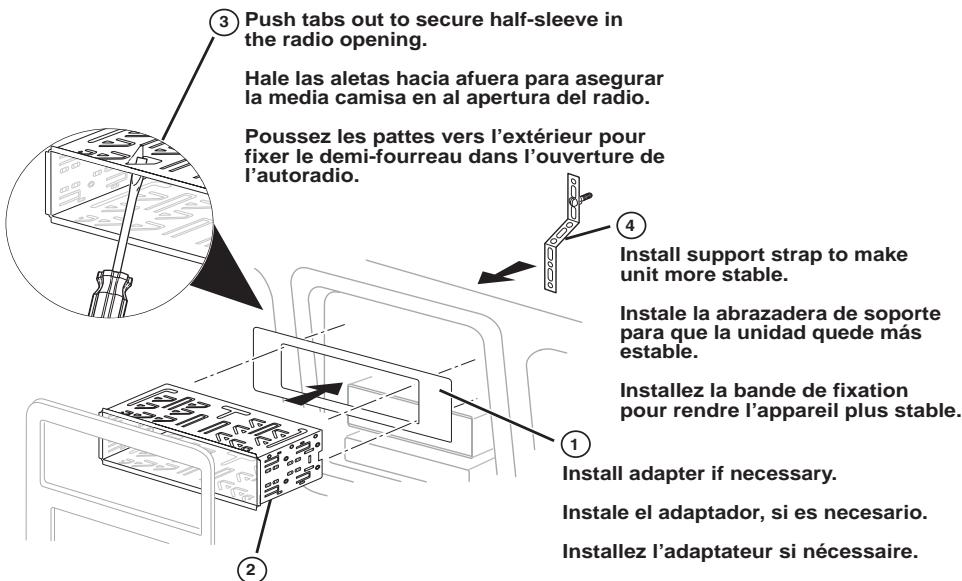

Enlevez les vis de transport. Couvrez les

trous de vis de transport d'étiquettes claires fournies.

Enlevez les verrous sur la douille pour retirer le demi-manchon de l'autoradio.

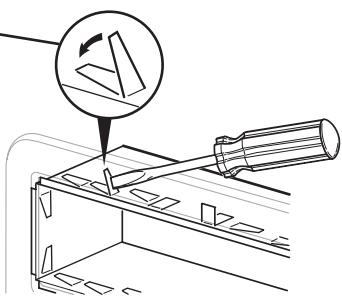

Pliez les pattes à plat.

Pliez les pattes en premier.

Tirez le fourreau pour l'enlever de la planche de bord.

Attention: Procédez avec précaution car les arêtes sont vives. Utilisez un chiffon ou portez un gant.

Installez le demi-fourreau dans l'adaptateur de la planche de bord.

2. Câblage

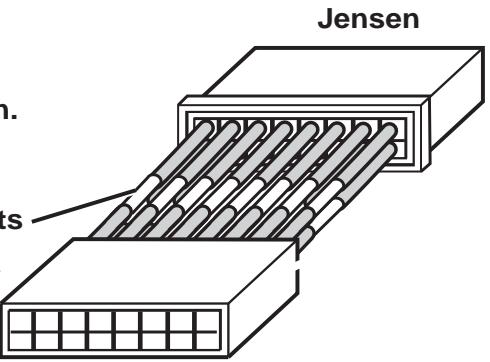

Raccordement au câblage avec un adaptateur (acheter séparation).

Solder or crimp wires.

Effectuez les branchements par soudure ou onduler.

Suivez les codes de couleurs du câblage.

Codes de couleur des fils

Fonction	Couleur
AG+ Haut-parleur	blanc
AG- Haut-parleur	blanc/noir
ARG+ Haut-parleur	vert
ARG- Haut-parleur	vert/noir
ADP+ Haut-parleur	gris
ADP- Haut-parleur	gris/noir
ARD+ Haut-parleur	violet
ARD- Haut-parleur	violet/noir
Antenne	bleu foncé
Mise à la terre	noir
Allumage	rouge
Batterie	jaune

Une fois les fils installés, rebranche la borne négative de la batterie.

Problème	Cause	Mesure à prendre
L'apparèil ne fonctionne pas (l'affichage ne s'allume pas)	Aucune alimentation au fil jaune Aucune alimentation au fil rouge	Vérifiez la connexionet les fusions de l'ampoule d'essai.
	Fusible grillé	Remplacez le fuse.
Les haut-parleurs ne fonctionnent pas (l'affichage s'allume normalement)	Les fils des haut-parleurs ne sont pas raccordés	Raccordez les fils des haut-parleurs. Vérifiez les fils des haut-parleurs.
Les haut-parleurs ne fonctionnent pas tous	Épissures ou connexions incorrectes	Vérifiez toutes les épissures et les connexions.
	Court-circuit entre les fils du haut-parleur et le châssis ou entre deux fils de haut-parleur	Vérifiez les épissures, isolez tous les fils dénuédés.
Fusibles grillés	Court-circuit entre le fil d'alimentation et la mise à la terre	Assurez-vous que le fil n'est pas pince.
	Court-circuit entre les fils des haut-parleurs et la mise à la terre	Assurez-vous que le fil n'est pas pince.
	Fusible incorrect (résistance insuffisante)	Installez un fuse de type et de puissance appropriés.
Le CD saute continuellement.	Récepteur pas fixé solidement ou bande de fixation mal fixée	Vérifiez l'installation et la bande de fixation, puis solidifiez au besoin.
AFFICHAGE D'ERREUR
CDP ou CDC
ERR1 apparait à l'affichage	Problème de chargement du disque	Appuyez sur RESET.
ERR6 apparait à l'affichage	Erreur de trainau	Appuyez sur RESET.
CDP SEULEMENT
ERR2 apparait à l'affichage	Problème de charge-ment/ejection du disque	Appuyez sur RESET.
ERR7 apparait à l'affichage	Erreur de lecture de table des matières	Vérifiez le disque - le disque peut être à l'envers ou sale. Si pas, appuyez sur RESET.
CDC SEULEMENT
ERR2 apparait à l'affichage	Erreur de lecture de table des matières	Vérifiez le disque - le disque peut être à l'envers ou sale. Si pas, appuyez sur RESET.
ERR3 apparait à l'affichage	Erreur de la température	Appuyez sur RESET.
ERR7 apparait à l'affichage	Disque et servo erreur	Appuyez sur RESET.

Pour l'assistance technique, visitez www.asaelectronics.com.

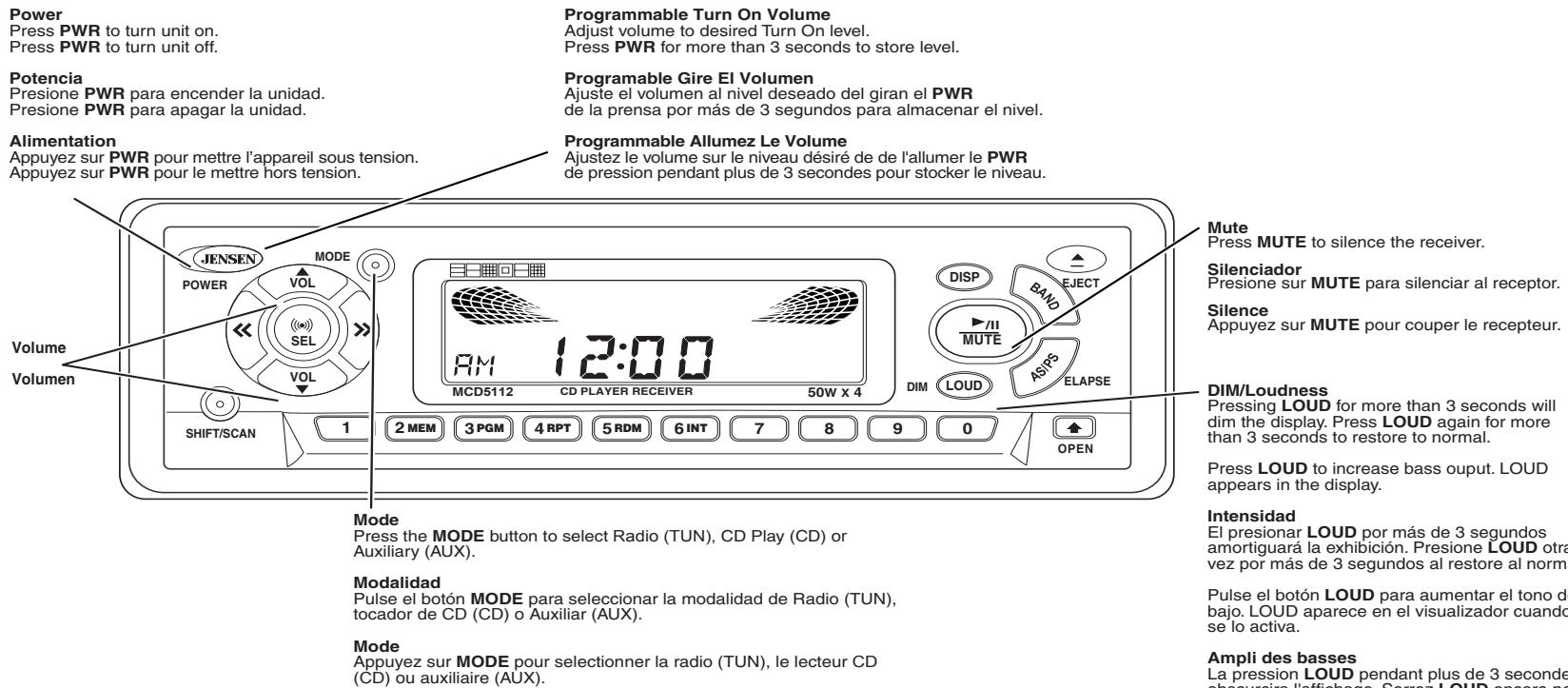

Adjust Sound / Ajuste Sonido / Regler Son

Bass Sonidos Graves Basses	Press SEL until BAS appears in the display. Presione SEL hasta que en el visualizador aparezca BAS Appuyez sur SEL jusqu'à ce que BAS apparaisse dans l'affichage.	Press volume buttons to adjust Bass up or down. Pulse los botones de volumen para regular los Bajos hacía arriba o hacía abajo. Appuyez sur les touches du Volume pour monter ou abaisser les basses.
Trece Sonidos Agudos Agués	Press SEL until TRE appears in the display. Presione SEL hasta que en el visualizador aparezca TRE Appuyez sur SEL jusqu'à ce que TRE apparaisse dans	Press volume buttons to adjust Treble up or down. Pulse los botones de volumen para regular los Agudos hacía arriba o hacía abajo. Appuyez sur les touches du Volume pour monter ou abaisser les aigués.
Balance Balance Equilibrage	Press SEL until BAL appears in the display. Presione SEL hasta que en el visualizador aparezca BAL Appuyez sur SEL jusqu'à ce que BAL apparaisse dans l'affichage.	Press volume buttons to adjust Balance left or right. Pulse los botones de volumen para regular el Balance Acústico a la izquierda o a la derecha. Appuyez sur les touches du Volume pour équilibrer le son vers la gauche ou vers la droite.
Fader Atenuación Acústica Equivibrage avant- arrière	Press SEL until FAD appears in the display. Presione SEL hasta que en el visualizador aparezca FAD Appuyez sur SEL jusqu'à ce que FAD apparaisse dans l'affichage.	Press volume buttons to adjust Fader front or rear. Pulse los botones de volumen para regular el Atenuador hacía adelante o hacía detrás. Appuyez sur les touches du Volume pour équilibrer le son entre l'avant et l'arrête.

Affichage prioritaire - horloge (TIME)

Enforcez la touche DISP et maintenez-la enfoncée, et appuyez sur le bouton < < pour sélectionner l'affichage prioritaire de l'horloge. L'heure et l'icone de l'horloge apparaissent à l'affichage. Pour afficher momentanément la fréquence captée, appuyez sur le bouton DISP lorsque l'appareil est en mode Affichage prioritaire - horloge. En mode CD: Lorsque l'affichage prioritaire est fixé à Horloge, l'heure actuelle est affiché. Pour afficher momentanément le temps de lecture CD écoulé, appuyez sur DISP. Après cinq secondes, l'affichage revient à l'horloge.

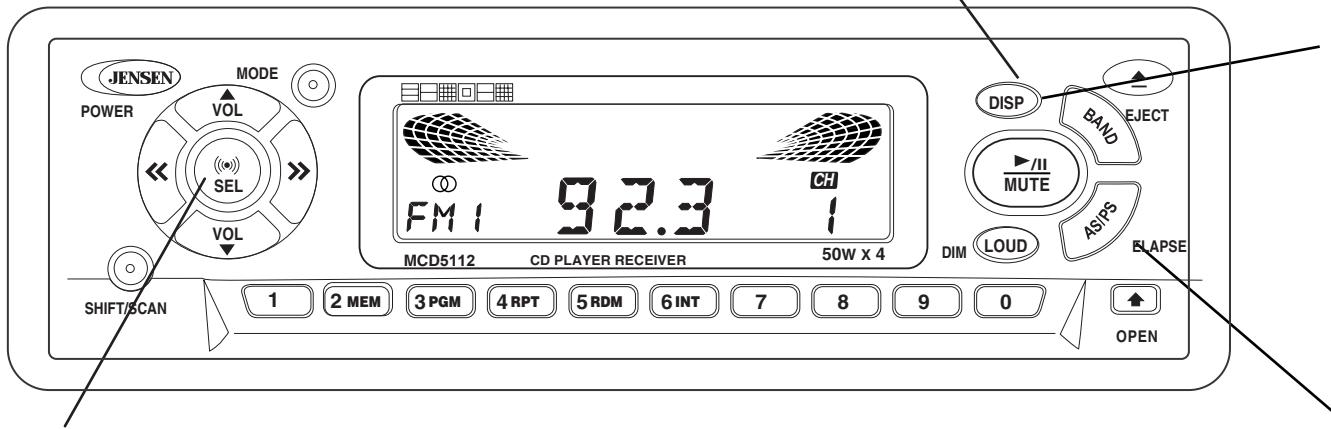

Affichage prioritaire - fréquence (FREQ)

Enforcez la touche DISP et maintenez-la enfoncée, et appuyez sur le bouton >> pour sélectionner l'affichage prioritaire de la fréquence. La fréquence captée apparait à l'affichage. Pour afficher momentanément en 1'heure, appuyez sur le bouton DISP lorsque l'appareil est en mode Affichage prioritaire - fréquence. En mode CD: Lorsque l'appareil est en mode Affichage prioritaire-fréquence, l'affichage indique le temps écoulé sur le CD. Pour afficher momentanément l'heure, appuyez sur le bouton DISP. Après 5 secondes, l'appareil affichera de nouveau le CD.

Appuyez sur SEL pendant trois secondes pour activer ou désactiver l'émission du bip sonore. Lorsque le bip sonore est activé, (*) apparait dans l'affichage.

1. Appuyez sur la touche DISP et maintenez-la enfoncée pendant trois secondes, jusqu'à ce que l'heure clignote, puis relâchez-la
2. Appuyez sur << pour changer les heures ; appuyez sur >> pour changer les minutes.

1. Serrrez AS/PS tandis qu'un disque joue et l'affichage décalera de l'affichage de voie pour montrer le temps restant sur la voie.
2. Serrez-l'encore et l'affichage décalera pour montrer la période écoulée de la voie.

Fonctionnement de base (suite)

Appuyez sur le bouton OPEN.

Appuyez sur le bouton OPEN. La plaque avant glissera vers le bas.

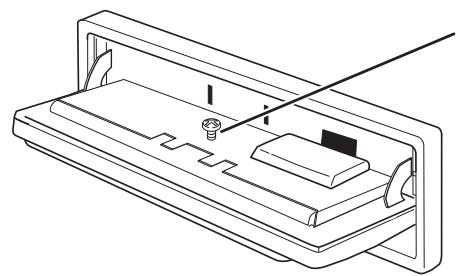

La vis de fixation peut être installée si la plaque détachable n'est pas désirée.

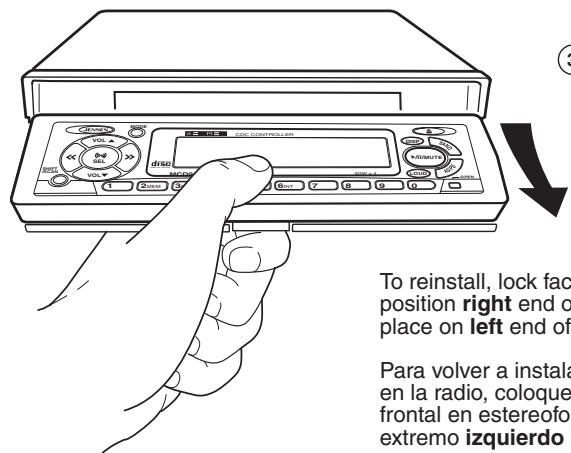

Appuyez sur le bouton sur le dessous et tirez la plaque avant.

Pour le réinstaller, glissez le bas du panneau dans le radio, laissez la bonne extrémité de la plaque avant dans le stéreo et serrez dans l'endroit sur l'extrémité gauche de la plaque avant.

Bouton reset

Appuyez sur le bouton RESET en vous servant de la pointe d'un crayon (ou d'un autre petit objet non métallique).

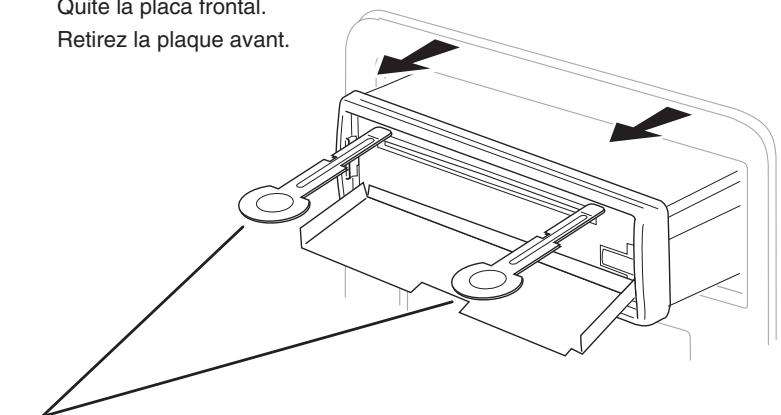

Si l'appareil se met à fonctionner de façon bizarre:

Retirez la plaque avant.

Insérez la clé spéciale dans le petit orifice du côté droit et gauche du chassis pour libérer le levier.

1. Appuyez sur les boutons << ou >> pendant plus de trois secondes. "MANUAL" apparaîtra momentanément sur l'écran.
2. Appuyez sur les boutons << ou >> et maintenez les touches enfoncées pour passer rapidement à une autre fréquence. Si le réglage manuel des fréquences est interrompu pendant cinq secondes, l'unité reviendra au mode de réglage automatique des fréquences. "AUTO" apparaitra momentanément sur l'écran

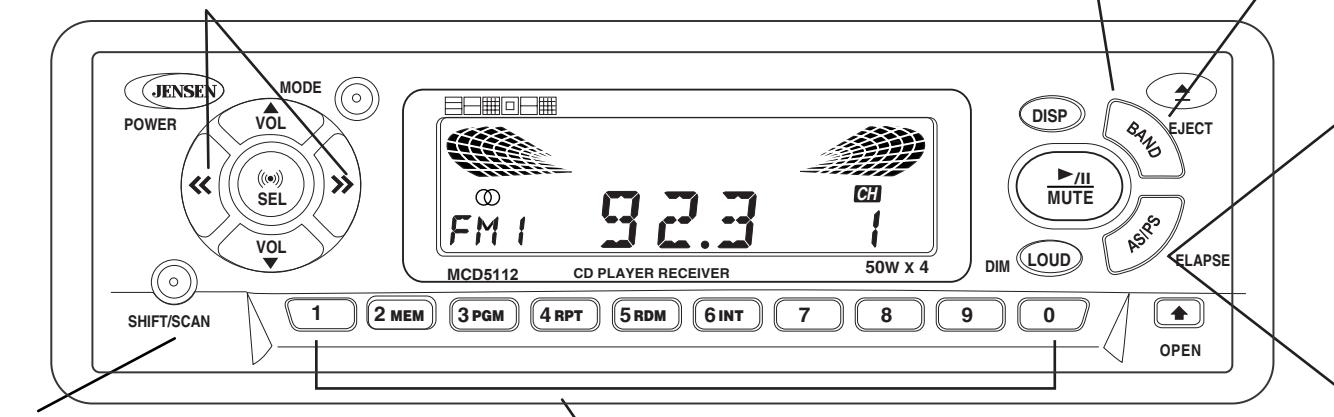

Recherche de station

Appuyez sur << ou sur >> pendant moins de 1 seconde pour passer à la station précédente ou suivante.

Appuyez sur SCAN pour balayer les stations suffisamment puissantes de la bande choisie. La radio fait une pause de cinq secondes à chaque station. Appuyez de nouveau sur SCAN pour écouter la station diffusée.

Mémorisation d'une station

1. Sélectionnez une station.
2. Appuyez et maintenez enfoncé un bouton de mémorisation pendant trois secondes. Un chiffre prédéfini apparait à l'affichage.
3. Appuyez sur un bouton de mémorisation pour sélectionner la station mémorisée.

Espacement de fréquences américain ou européen

Appuyez simultanément sur les touches BAND et <<, puis relâchez-les. L'espacement de fréquence passe aux normes européennes.

Espacement de fréquences américain ou européen Appuyez simultanément sur les touches BAND et >>, puis relâchez-les. L'espacement de fréquence passe aux normes américaines.

Mémorisation automatique de stations

Sélectionnez 10 stations pour les mémoriser dans la bande affichée. Appuyez sur le bouton AS/PS et maintenez-le enfoncé pendant plus de trois secondes. Les nouvelles stations remplacent les stations mémorisées pour cette bande.

Balayage des stations mémorisées pour la bande affichée. Appuyez sur le bouton AS/PS pendant moins de trois secondes. La radio fait une pause de cinq secondes à chaque station. Appuyez de nouveau sur le bouton AS/PS pour mettre fin au balayage lorsque vous avez atteint la station désirée.

Note

• Évitez d'exposer le lecteur de CD à des températures extrêmes.
• Ne conduisez pas votre véhicule lorsqu'un CD se trouve à demi engagé dans la fente.

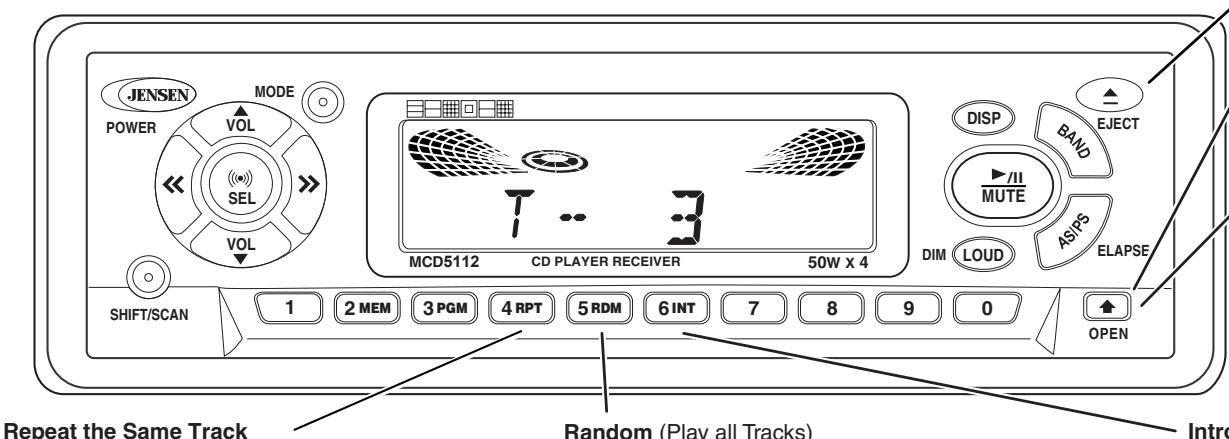

Répartition d'une plage

Appuyez sur RPT pendant plus de trois secondes pour couvrir continuellement la même plage. RPT apparaît dans l'affichage. Serrez encore pendant plus de trois secondes pour la répétition d'arrêt.

Aléatoire (lecture de toutes les plages)

Appuyez sur RDM pendant plus de trois secondes pour lire chacune des plages du CD une seule fois, en ordre aléatoire. RDM apparaît à l'affichage. Appuyez de nouveau sur RDM pendant plus de trois secondes pour mettre fin à la lecture aléatoire.

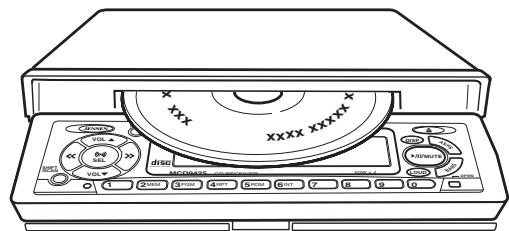

Eject CD

Appuyez sur OPEN. La plaque avant glissera vers le bas. Appuyez sur (ejecter) pour ejecter le CD du lecteur. L'appareil n'a pas à été sous tension pour ejecter un disque. Refaites pivoter le panneau pour le fermer.

Appuyez sur OPEN. La plaque avant glissera vers le bas. Inserez le CD, étiquette vers le haut, dans la fente, puis refermez le panneau avant.

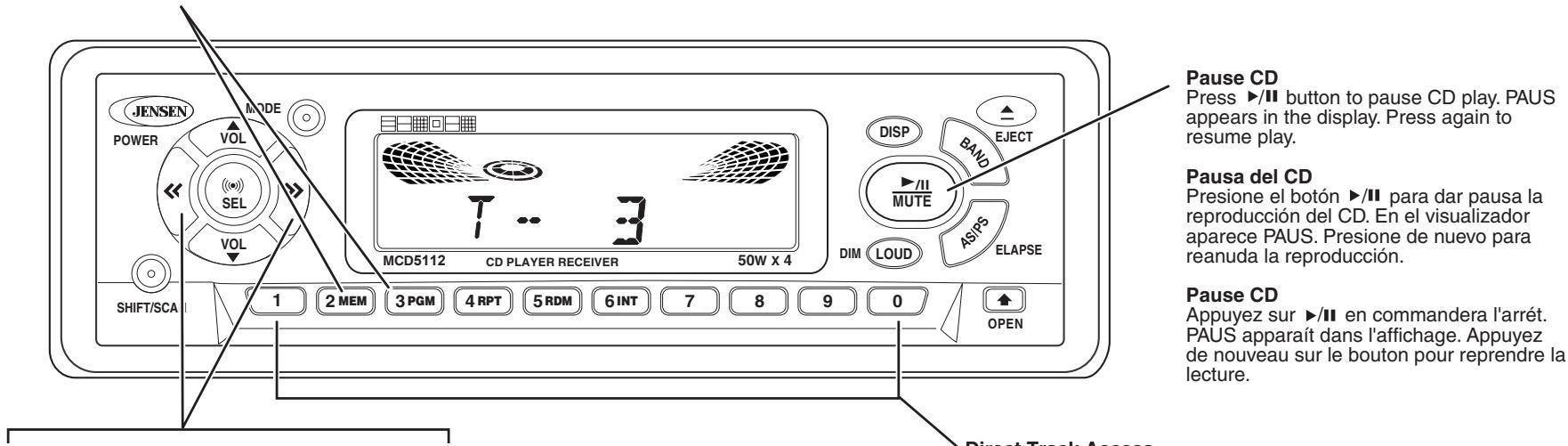

Introduction (lecture partielle de toutes les plages)

Appuyez sur INT pendant plus de trois secondes pour couvrir les 10 premières secondes de chaque plage du CD dans l'appareil. INT apparaît dans l'affichage. Appuyez de nouveau sur INT pendant plus de trois secondes pour permettre à la fonction et couvrir la plage en cours.

1. Choisissez la première voie pour être entrée dans le programme.
2. Serrez MEM pendant plus de 3 secondes. P-01 apparaît dans l'affichage indiquant la première voie est entrée. Flashes d'icône de PGM tandis qu'en mode d'entrée.
3. Choisissez les voies additionnelles en utilisant << ou >>, serrez alors momentanément MEM pour les entrées dans le programme. jusqu'à 24 entrées peuvent être programmées.
4. Serrez PGM pendant plus de 3 secondes aux voies programmées par jeu.
5. Serrez MEM pendant plus de 3 secondes tandis que dans le jeu programme à la programmation claire. CLR apparait dans l'affiche.

Audible avance ou recul rapide

Appuyez sur << ou >> et maintenez la touche enfoncée pour faire avancer ou reculer rapidement une plage. La lecture du CD reprend lorsque vous relâchez le bouton.

Appuyez sur << ou >> pour passer à la plage précédente ou suivante. Le numéro de la plage apparaît à l'affichage.

Sélection directe d'une plage

Vous pouvez sélectionner le numéro de la plage au moyen des touches numériques (1 à 0). Par exemple, pour écouter la plage 12, appuyez sur 1, puis sur 2. Lorsque la plage sélectionnée ne se trouve pas sur le disque, NO-TR apparait à l'affichage.

CD Player

Ratio signal/bruit >86 dB

Réponse de fréquence 20 Hz - 20 KHz

Séparation de canal >65 dB

Convertisseur D/A 1 bit

Récepteur MF

Gamme de fréquences 87,5 MHz à 107,9 MHz

Sensibilité MF mono 12 dBf

Sensibilité 50 dB (stéreo). 16 dBf

Séparation stéreo à 1 KHz 40 dB

Récepteur MA

Gamme de fréquences 530 KHz à 1720 KHz

Amplificateur

Puissance totale du système. 200 watts (pointe)

Puissance de sortie 4 x 50 watts

Généralités

Alimentation. 11 à 16 volts c.c., mise à la terre négative

Impédance de sortie des haut-parleurs 4 à 8 ohms

Fusibles. fusion rapide de type ATO (15amps)

Dimensions. 7'' × 6 - 1/2'' × 2'' (178 × 165 × 51 mm)

Ces caractéristiques peuvent être modifiées sans préavis.

Audiovox Specialized Applications LLC (ASA) ne garantit qu'au fabricant d'équipement d'origine ou aux Détailleurs Marines. Tout produit Jensen acheté qui devient défectueux dans 12 mois de la date d'achat devra être rendu au lieu d'achat pour crédit ou remplacement. ASA ne garantira pas directement aux clients de détail.

La procédure à suivre pour une action Garantie est la suivante : Renvoyez uniquement le lieu d'achat.

1. Rendez le produit défectueux directement au lieu d'achat.
2. Information exigée pour un produit Jensen rendu.

a. Numéro du modèle b. Numéro de série si possible c. Description de l'échec d. Preuve d'achat avec la date d'achat

1. Le garantie n'est valable que pour 12 mois. Elle est offerte uniquement à l'acheteur d'origine. Cette garantie n'est pas transférable.

Audiovox Specialized Applications (ASA) n'est pas responsable pour la perte ou les dégâts causés au CD, cassettes, DVD, VHS et/ou d'autres articles personnels qui ne sont pas listés.
