M1550 - Enceintes EDIFIER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système de haut-parleurs 5.1 canaux (5 satellites + caisson de basses)
Marque	Edifier
Modèle	M1550
Dimensions du caisson de basses	158 mm (L) x 226 mm (H) x 223 mm (P)
Dimensions des satellites	68 mm (L) x 166 mm (H) x 86 mm (P) chacun
Dimensions du satellite central	160 mm (L) x 66 mm (H) x 60 mm (P)
Poids total	4.5 kg
Puissance de sortie totale (RMS)	Satellites : 3 W x 4, Centre : 4 W, Caisson : 10 W (THD=10%)
Rapport signal/bruit	≥ 80 dBA
Distorsion harmonique totale (THD+N)	< 0.5%
Impédance d'entrée	10 kOhms
Sensibilité d'entrée	Satellites : 350 ± 50 mV, Graves : 80 ± 20 mV
Haut-parleur grave	4 pouces (106 mm), 6 ohms
Haut-parleur satellite	50 x 90 mm, blindé magnétiquement, 4 ohms
Tension d'alimentation	100-120 V ~ 50/60 Hz ou 220-240 V ~ 50/60 Hz (selon modèle)
Connectique d'entrée	Prises RCA : FL (blanc), FR (rouge), SL (bleu), SR (vert), C (jaune) ; entrée audio 3.5 mm (3 câbles fournis)
Contrôles	Volume (câble), Contrôle des basses (caisson), Mute, Prise casque
Indicateur LED	Marche (allumé), Mute (éteint)
Garantie	1 an limitée
Entretien et nettoyage	Débrancher et nettoyer avec un chiffon humide ; ne pas utiliser de produits abrasifs
Conseils de sécurité	Ne pas exposer à l'eau ou à l'humidité ; ne pas obstruer les ouvertures ; utiliser sur une surface stable

FOIRE AUX QUESTIONS - M1550 EDIFIER

Que faire si aucun son ne sort des haut-parleurs ?

Vérifiez que le système est branché sur une prise électrique fonctionnelle. Assurez-vous que tous les câbles audio sont correctement connectés et que la source sonore fonctionne. Vérifiez que le bouton Mute sur le contrôleur de câble est désactivé.

Pourquoi un seul haut-parleur fonctionne-t-il lors de la lecture d'un CD audio ?

Ce problème survient souvent avec les nouveaux ordinateurs : le lecteur CD-ROM peut ne pas être correctement configuré avec la carte son. Référez-vous au manuel du CD-ROM pour ajuster les connexions. En mode WAV ou jeu, le son est généralement correct.

Comment réduire le bruit excessif émis par les haut-parleurs ?

Débranchez le câble audio d'entrée pour vérifier si le bruit provient de la source (lecteur CD/DVD ou carte son). Les haut-parleurs Edifier ont un rapport signal/bruit élevé ; un bruit excessif indique souvent une source de faible qualité.

Quelle est la meilleure position pour placer les haut-parleurs ?

Placez les satellites à au moins 6-8 pouces (15-20 cm) des murs pour éviter les réflexions indésirables. Éloignez le caisson de basses des murs et des coins pour éviter une exagération des basses fréquences. Expérimentez l'emplacement pour obtenir le meilleur équilibre sonore.

Faut-il une période de rodage pour les haut-parleurs ?

Oui, les suspensions des cônes se détendent légèrement pendant les deux premières semaines d'utilisation, améliorant la chaleur et la texture du son. Il est normal que le son évolue subtilement.

Comment connecter les haut-parleurs pour un son 5.1 ?

Utilisez les câbles audio fournis. Branchez les satellites avant (FL blanc, FR rouge), les satellites surround (SL bleu, SR vert) et le satellite central (C jaune) sur les prises correspondantes du caisson de basses. Assurez-vous que la source sonore est configurée en mode 5.1.

Que faire si le son est distordu ou de mauvaise qualité ?

Vérifiez le niveau de volume : un volume trop élevé peut causer de la distorsion. Assurez-vous que les câbles sont bien branchés et que la source audio n'est pas endommagée. Pour une qualité optimale, utilisez des fichiers audio de haute qualité.

Comment nettoyer les haut-parleurs ?

Débranchez d'abord le système. Nettoyez l'extérieur avec un chiffon doux légèrement humide. N'utilisez pas de solvants ou de produits abrasifs. Évitez que du liquide ne pénètre dans les ouvertures.

Que couvre la garantie Edifier ?

La garantie limitée d'un an couvre les défauts de matériaux et de fabrication dans des conditions d'utilisation normales. Elle ne couvre pas les dommages dus à un abus, une installation incorrecte ou une utilisation avec un équipement inadapté.

Comment contacter le support technique Edifier ?

Vous pouvez visiter le site web www.edifier.com, envoyer un email à [e-mail], ou appeler le 1-877-EDIFIER (334-3437) pour une assistance gratuite.

MODE D'EMPLOI M1550 EDIFIER

Félicitations pour l'achat du système de haut-parleurs Edifier M1550. Avec le bon soin et attention, il vous donnera beaucoup d'années d'opération librement du service.

Avant d'actionner le système, lisez s'il vous plaît ce manuel entièrement pour obtenir les meilleurs résultats de données du produit, et maintenez-le soigneusement pour la future référence.

Le flash de foudre avec la pointe de flèche dans un triangle équilatéral est prévu pour alerter l'utilisateur à la présence de la tension dangereuse non isolée dans la clôture du produit, qui peut être d'une grandeur suffisante pour constituer un risque de décharge électrique aux personnes.

Pour empecher le RISQUE de decharge electrique, n'enlevez PAS la couverture (ou arrirete). aucunes PIECES d'user-serviceable a l'interieur. referez-vous l'entretien au personnel de service qualifié seulement.

Le point d'exclamation dans un triangle équilatéral est prévu pour alerter l'utilisateur à la présence des instructions importantes de fonctionnement et d'entretien (le service) dans la littérature accompagnant le produit.

Consignes de sécurité

Veuillez dire toutes les instructions ci-dessus. Veuillez maintenir ce manuel avec soin pour l’avenir référence. Veuillez observer tous les avertissements de sécurité. Veuillez installer selon les instructions du fabricant. Veuillez ajuster la commande de volume sur un niveau confortable pour éviter d’endommager votre audition et le système.

• N'exposez pas cet appareil à la pluie ou à l'humidité.
• N’employez pas les haut-parleurs près de l’eau, et ne les immergez dans aucun liquide ou ne versez aucun liquide sur eux.
• Ne posez pas cet appareil près d'une source de chaleur, un radiateur, bouche de chauffage, et les rayons directs du soleil.
• Ne défaites pas le but de sûreté de la fiche polarisée de câble de courant alternatif. Une fiche polarisée de câble électrique à deux lames avec une plus large que l'autre. La lame plus large est donnée pour votre sûreté. Si la fiche fournie ne s'adapte pas dans votre sortie, consultez un électricien pour le remplacement de la sortie désuète. Faites attention à ne pas marcher dessus ou à ne pas pincer le câble de courant alternatif, en particulier à l'extrémité de fiche, et au point sortant de l'appareil. Pour la protection supplémentaire pendant la foudre, donnez l'assaut à débrancher les haut-parleurs de la sortie électrique, et arrêtez l'ordinateur.
• Débranchez votre système pendant les périodes longues où vous ne vous en servez pas.
• Ne bloquez pas les ouvertures dans les coffres de haut-parleurs, jamais d'objets de poussée dans des passages de haut-parleurs ou fentes, en raison des risques de feu ou de décharge électrique, et fournissez le suffisamment d'espace autour des haut-parleurs pour la ventilation appropriée.
• Placez les haut-parleurs dans un endroit stable en s'assurant qu'ils ne tomberont pas, endommageant les haut-parleurs ou causant des dommages corporels.
• Débranchez votre système de la source d'alimentation et nettoyez-le avec un linge humide. L'entretien est exigé quand l'appareil a été endommagé de quelque façon, tel que le câble de courant alternatif ou la prise est endommagée, le liquide a été renversé, ou les objets sont tombés dans l'appareil, l'appareil a été exposé à la pluie ou à humidité, ne fonctionne pas normalement, ou a été lâché. Réservez-vous tous qui entretiennent au personnel de service qualifié seulement.
• Brancher le câble de courant à la prise murale pour le branchement avec l'adaptateur de courant. Débrancher le câble de courant de la prise murale pour le débranchement complet de l'adaptateur de courant.
• Placez le système dans un terrain découvert avec la bonne ventilation. La date de fabrication est marquée sur le bas du produit.
• Maintenez la température ambiante au-dessous de 45 degrés Celsius

Ouverture de l'emballage

Veuillez vérifier le numéro de type de haut-parleur marqué sur le carton d'emballage. Veuillez contacter le vendeur aussi tôt que possible si vous trouvez le haut-parleur est le modèle incorrect ou a subi des dommages d'expédition.

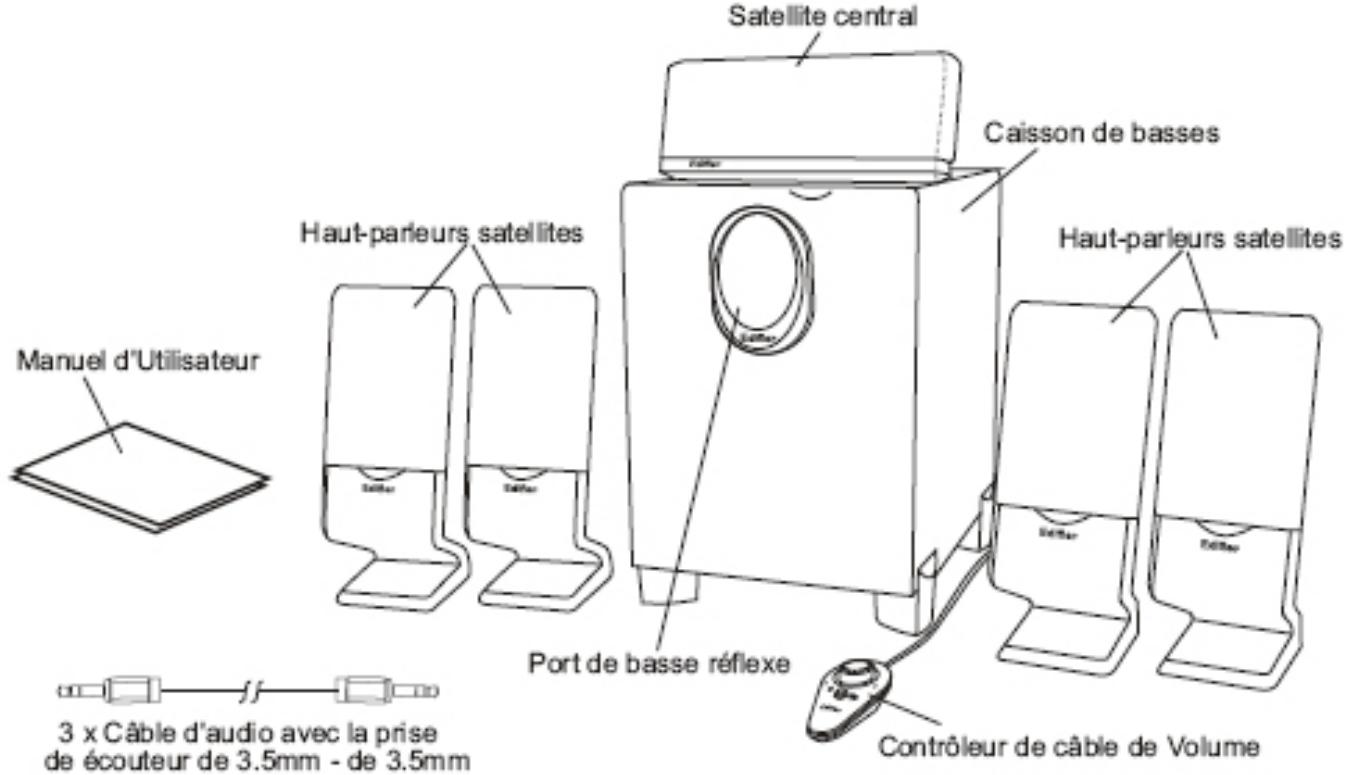

M1550 liste de contrôle:

• 1 x Caisson de basses
• 5 x Haut-parleurs satellites 1 x Contrôleur de câble de volume
• 3 x Câble d'audio avec la prise de écouteur de 3.5mm - de 3.5mm 1x Manuel d'Utilisateur

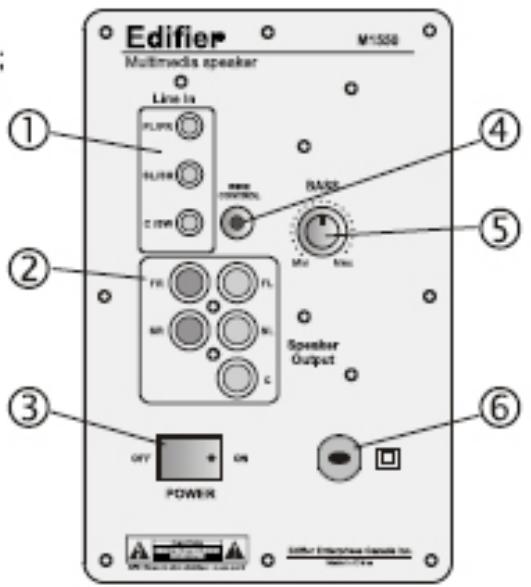

Description de diagramme et de fonction

1. LINE IN (Prises d'entrée audio de signal)

2 entrées de signal audio de canal des prises FL/FR; 4 entrées de signal audio de canal des prises FL/FR and SR/SL;

5.1 entrées de signal audio de canal des prises

FL: La prise blanche, connectez au haut-parleur satellite gauche avant FR: La prise rouge, connectez au haut-parleur satellite droit avant SL: La prise bleue, connectez pour entourer le haut-parleur satellite gauche SR: La prise verte, connectez pour entourer le haut-parleur satellite droit C: La prise jaune, connectez au haut-parleur satellite central

1. Interrupteur d'alimentation
2. Control de fil

Connectez au contrôle de câble de volume

1. Contrôle du Volume des basses
2. Prise de câble de courant alternatif. Branchez le câble d'alimentation dans une prise électrique.
3. Bouton de contrôle de volume
4. Prise de casque d'écoute
5. L'indicateur LED

LED marche: mode d'opération

LED arrêt: mode silencieux (MUTE)

1. Bouton d'interrupteur de silencieux

Mode d'opération Mode silencieux (MUTE)

Panneau arrière du caisson de basses Contrôleur de câble de Volume

Connexions de système d'haut-parleurs

Puissance de sortie totale:

Canal satellite: RMS 3W x 4 (THD=10%, fo=1KHz)

Canal centre: RMS 4W (THD=10%, fo=1KHz)

Enciete de Subgrave: RMS10W (THD=10%, fo=80Hz)

Rapport signal/bruit (Amplificateur): ≥ 80dBA

Distorsion d'amplificateur: THD+N < 0.5%

Impédance d'entrée: 10K Ohm

Sensibilité d'entrée: Satellites: 350 ± 50 mV

Graves: 80 ± 20 mV

Contrôle de volume: Contrôle de volume de câble, et contrôle

basse intégrée de caisson de basses

Haut-parleur grave: 4 inch (106mm), 6Ohm.

Haut-parleur satellite: 50x90mm, magnétiquement blindée, 4Ohm.

Dimensions: Enceinte subgrave: 158(W)x226(H)x223(D) mm

Satellites:68(W)x166(H)x86(D)mm

Satellite central: 160(W)×66(H)×60(D)mm

Poids: 4.5kg

Voltage d'alimentation: 100V-120V ~ 50/60Hz (for Model USA/Canada/Japon)

220V-240V~, 50/60Hz (for Model European/China/Korea/Amerique Sud etc)

Édifier garantie limitée d'année

Le Garantie d'Edifier a l'utilisateur que tous ses systèmes des haut-parleurs d'ordinateur sont exempts des defaults en matieres aux et de l'execution au cours de l'utilisation normale et raisonnable pour une limite d'un an de la date de l'achat. Cette garantie est le exclusively et seulement aux systèmes relatifs de haut-parleur de multimedia d'Edifier, de garantie en garanties, ou exprimés ou impidite, soyez inadmissible. Ni Edifier ni n'importe quel revendeur autorise d'Edifier n'est responsable d'aucun dommage fortuit ou consecutif encouru dans l'utilisation des haut-parleurs. (cette limitation des dommages fortuits ou consecutifs n'est pas applicable ou interdit.) L'engagement d'Edifier sous cette garantie ne s'applique a aucun defaut, defaut de fonctionnement, ou echec en raison de l'abus, de l'installation inexacte, de l'utilisation avec l'équipement defectueux ou inexact, ou de l'utilisation des systèmes de haut-parleur avec aucun équipement pour lequel ils n'ont pas eté prevus. Les limites de cette garantie s'appliquent seulement aux systèmes de haut-parleur quand de tels haut-parleurs sont returnes au revendeur autorisé respectif d'Edifier, ou ils ont eté achetés. En vertu de cette garantie, l'acheteur original du consommateur a certains droits légaux, et peut avoir d'autres droits, qui changent dans le monde entire.

Notification

Le nom d'Edifier et le logo d'Edifier sont possédés par Edifier Enterprises Canada Inc. et peuvent être enregistrés. D'autres noms et marques déposées de marque sont la propriété de leurs propriétaires. Edifier n'assume pas la responsabilité d'aucunes erreurs qui peut apparaître en ce manuel. L'information contenue ci-dessus est sujette au changement sans communication préalable.

Dépannage et notification

• Quelques haut-parleurs n'ont aucun son.

Veuillez assurer tous les haut-parleurs que les jonctions de câble sont correctes. Essayez en outre de changer la prise d'entrée sur le panneau arrière du subwoofer. Si le système de haut-parleur fonctionne maintenant correctement, il signifie que le système de haut-parleur n'a aucun défaut. Veuillez examiner les configurations d'équipement de source sonore pour déceler les défauts.

En jouant un CD à partir de l'ordinateur, seulement un haut-parleur a le son.

La plupart du temps, ce phénomène tend à se produire avec un nouvel ordinateur - travail de seulement un haut-parleur en jouant un CD audio, mais tout fonctionne correctement en courant un dossier de WAV ou en jouant un jeu. La raison de ceci est que le CD-ROM n'est pas assorti avec la carte de son, ou un canal de signal peut être court-circuité à un fil de masse. Veuillez en outre vous référer au manuel d'utilisateur de CD-ROM pour ajuster les connexions.

Aucun son ne sort des haut-parleurs

1. Assurez-vous que le système est bien branché dans une prise de courant murale en état de marche. 2. Veuillez assurer tout le haut-parleur des connexions de câble qu'audio, sont fixées et le corrigez.
2. Veuillez assurer le fonctionnement de l'équipement de source sonore travaillé correctement.
3. Veuillez assurer le bouton muet sur le contrôleur de fil est isolé (Off).

Les haut-parleurs émettent le bruit excessif

Les haut-parleurs d'Edifier sont d'une conception de circuit très améliorée de rapport signal-bruit. Il est possible que l'équipement à la source ait un rapport faible de signal-bruit. Débranchez par conséquent, s'il vous plaît, le câble audio d'entrée, et vérifiez si le bruit est à partir du lecteur de CD/DVD ou la carte de son de l'ordinateur.

Pour optimiser la qualité de son de votre système:

Reposez-vous en position confortable au-dessus du bureau d'ordinateur. Prenez du temps pour examiner l'environnement d'écoute en employant la musique CDs avec le contenu large de fréquence et la formation image de gauche à droite spacieuse. Les haut-parleurs utilisés changera son excédent de caractéristiques subtlement les deux premières semaines de l'utilisation car les suspensions du cône se desserreront légèrement vers le haut, produisant une trace plus de chaleur en texture de son. Ajustez le placement de haut-parleur à la formation image la plus réalisée et l'équilibre tonal en écoutant plusieurs différents musicaux et effets sains de jeu ou d'ordinateur. Pour l'exécution acoustique optimale, nous recommandons que vous placiez vos haut-parleurs au moins 6-8" des murs arrêt pour réduire les réflexions non désirées qui peuvent altérer le son. Des fréquences basses peuvent être augmentées ou exagérées en plaçant votre haut-parleur près d'un mur ou d'un coin. Sentez-vous libre pour expérimenter avec l'emplacement du système pour obtenir les effets les plus agréables. Edifier couple la technologie incroyable avec les haut-parleurs amplifiés pour développer la basse profonde lisse, les hautes claires en cristal, et assez de puissance de s'assurer que vous expérience d'écoute personnelle vous permet d'entendre ce que vous avez été absent!

Si vous avez les autres questions ou souci concernant des haut-parleurs d'Edifier,

visitez s'il vous plaît notre site web: www.edifier.com

ou support d'email assistance technique d'Edifier à [e-mail]

Si vous préférez, vous pouvez nous contacter par téléphone librement : 1-877-EDIFIER (334-3437)

Copyright © 2006
