Marque	S.PLUS
Modèle	REH 2300 T
Type de produit	Radiateur électrique radiant
Tension de fonctionnement	220-230 V AC
Puissance	2300 W
Dimensions (tête)	850 x 190 x 80 mm
Poids	6,5 kg
Section du câble d'alimentation	HO5RR-F 3x1,5 mm²
Réglage de puissance	Oui, par bouton rotatif (de 0 à max)
Orientation	Oui, orientable
Hauteur de montage recommandée	1,8 m
Distance minimale aux flammes	1 m
Distance minimale aux parois	0,70 m
Utilisation	Intérieur et extérieur (bâtiment fermé ou plein air)
Fixation au sol	Possible (vis et cheville fournies)
Matériau du support	Aluminium avec verrou résistant à la corrosion
Type de lampe	Lampe quartz
Sécurité	Ne pas couvrir, ne pas utiliser pour sécher du linge, maintenir à distance des matériaux inflammables
Entretien	Nettoyage avec un chiffon humide et détergent doux ; ne pas immerger
Pièces détachées	Liste fournie dans la notice ; utiliser uniquement des pièces d'origine
Montage	Nécessite assemblage (pied, mât, tête) avec clé fournie
Câble d'alimentation	Longueur non spécifiée, utiliser une prise réglementaire

FOIRE AUX QUESTIONS - REH 2300 T S.PLUS

Quelle est la puissance de cet appareil ?

Le modèle REH 2300 T a une puissance de 2300 W sous une tension de 220-230 V AC.

Peut-on utiliser cet appareil en extérieur ?

Oui, il est utilisable en plein air ou dans un bâtiment fermé, à condition de le placer sur un sol sec et plat, à l'abri des projections d'eau.

Comment régler la puissance de chauffe ?

Tournez le bouton rotatif situé à l'extrémité du radiant de la position 'stop' à la position 'max'. Cela permet un réglage progressif de la puissance.

Quelles sont les distances de sécurité à respecter ?

Maintenez l'appareil à au moins 1 mètre de toute flamme et à 0,70 mètre des parois, plafonds ou autres obstacles. Ne placez pas l'appareil à moins de 1 mètre de matériaux inflammables comme des rideaux.

Comment nettoyer l'appareil ?

Débranchez l'appareil et laissez-le refroidir. Nettoyez-le avec un chiffon humide et un détergent doux. Ne plongez jamais l'appareil dans l'eau et n'utilisez pas de solvants agressifs comme l'alcool ou l'essence.

Peut-on fixer le support au sol ?

Oui, le support peut être fixé au sol à l'aide des vis et chevilles fournies, pour une meilleure stabilité. Voir la figure 4 de la notice.

Quel type de prise électrique est nécessaire ?

Utilisez une prise réglementaire avec mise à la terre, pouvant supporter la puissance de l'appareil (2300 W). Évitez l'utilisation de rallonges, ou utilisez un câble de section 2,5 mm².

Que faire si le câble d'alimentation est endommagé ?

Ne pas utiliser l'appareil. Le remplacement du câble doit être effectué par une personne compétente ou un service technique agréé.

L'appareil peut-il être utilisé pour sécher du linge ?

Non, il est formellement interdit de couvrir l'appareil ou de l'utiliser pour sécher des vêtements, serviettes ou autres textiles, sous peine de risque d'incendie.

Quelles sont les pièces détachées disponibles ?

La notice liste les pièces comme le support tête, écrous, boulons, bagues, colonne, pied, etc. Utilisez uniquement des pièces d'origine pour garantir la sécurité et le bon fonctionnement.

MODE D'EMPLOI REH 2300 T S.PLUS

• Il est utilisable en plein air ou dans un bâtiment fermé.
• Possibilité de fixer au sol le support. Montage sécurisé et pratique (clé fournie)
• Possibilité d'orienter l'appareil.
• Support en aluminium et verrou résistant à la corrosion.
• Bonne stabilité de l'appareil.
• Bonne esthétique.
• Entretien très réduit. Nettoyage pratique. Appareil déplaçable.

MODELE	Tension de Fonctionnement (Volt)	Puissance	Dimensions Tête (mm)	Poids (kg)	Le câble de puissance (mm2)
REH 2300T	220-230 V (AC)	2300 W	850x190x80	6,5	HO5RR-F 3x1,5 3x2,08 (14 AWG)

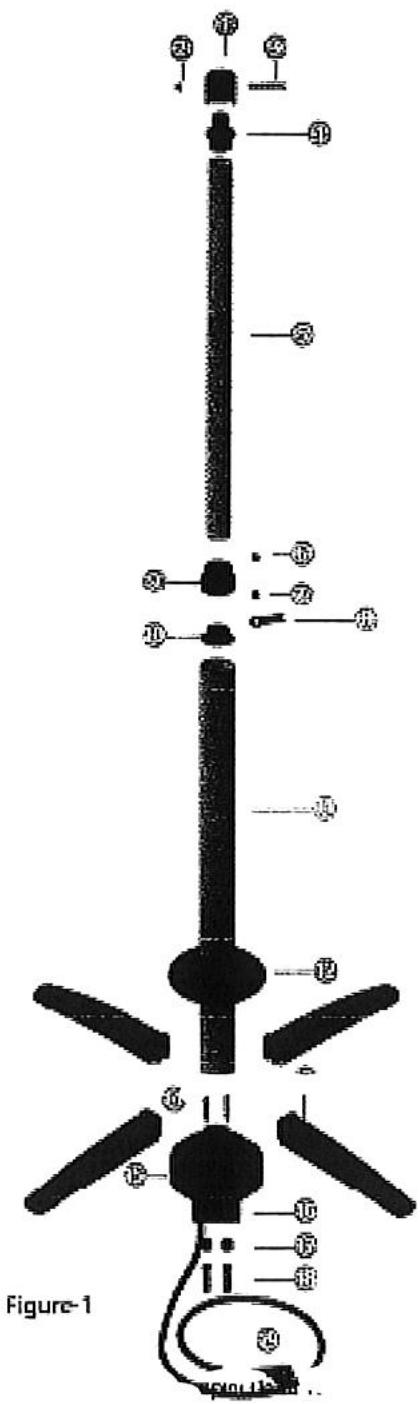

2 - LIST Des PIECES

N°	NOM DE MATERIAL
1	SUPPORT TETE
2	ECROU BORGNE M8
3	BOULON M8x65
4	BAGUE SUPERIEURE
5	TUYAU DE BLOCAGE
6	ECROU CARRE M8
7	VIS M8x 15
8	CLEF DE MONTAGE
9	BAGUE MEDIANE
10	BLOCAGE
11	COLONNE
12	BAGUE DE SERRAGE MÂT
13	PIED
14	VIS A TOLE 6x80
15	BAGUE INFERIEURE
16	BOÎTE DE RACCORDEMENT
17	ENTRETOISE
18	CHEVILLE A10 + VIS
19	CABLE ELECTRIQUE (220-240V)

3.1 Montage du PIED

Montez les pieds plastiques (13) et la boîte de raccordement (16) sur la base cylindrique en utilisant les rainures prévues à cet effet.

Vérifier si le montage est correct et la stabilité de l'ensemble.

Monter la bague de serrage 12.

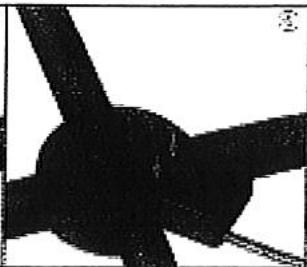

Figure-2

Figure-3

Note: Pour un usage sécurisé, vous pourrez fixer votre support au sol à l'aide de la vis et cheville fournies (voir fig. 4).

Figure-4

Figure-5

Les mats 5 et 11 sont pré-équipés. Insérer le mat 11 sur le socle et visser la bague 12 pour assurer un bon maintien.

Emboîter le mât 5 dans le mât 11 et serrer la vis de blocage à l'aide de la clé fournie. Vérifiez la bonne stabilité de l'ensemble.

3.2 Montage du radiant sur support

Monter les équerres orientables sur le haut du mât. Fixer ces mêmes équerres avec le système de vissage à l'arrête de la tête du radiant.

Fixez le radiant sur le support à l'aide des boulons M8x65 (3) et les écrous borgnes M8 (2). (Figure - 9,10).

Figure-9

Figure-10

Orienter le radiant dans la position souhaitée, fixer l'écrou borgne M8 (2) et le boulon M8x65 (3) en utilisant la clé de montage (8).

Après montage et vérifications, vous pouvez brancher votre appareil après avoir vérifié la tension du réseau.

Brancher votre appareil à une prise réglementaire pouvant supporter la puissance de l'appareil. Tourner le bouton rotatif réglable en extrémité du radiant vers la position « max ». La puissance de cet appareil est réglable grâce à ce même bouton rotatif. Arrêt: Mettre le bouton rotatif sur stop. Débrancher votre appareil. Ne jamais débrancher la prise d'un appareil en fonctionnement. - ATTENTION: Prenez soin de votre appareil, veillez à ce qu'il ne soit pas « choqué » ce qui pourrait casser la lampe quartz. Ne pas toucher la lampe d'un appareil en fonctionnement.

4. 4 - Consignes de sécurité

• Vérifier que l'appareil et le câble électrique ne soient pas endommagés. Adressez-vous à un service technique en cas de besoin.
• Ne placez pas votre appareil à côté d'autres appareils de chauffage ou de cuisson.
• Ne branchez pas votre appareil avant d'achever le montage.
• Avant de brancher votre appareil, vérifiez si le réseau électrique correspond aux indications sur l'étiquette de code-barres.
• Placez votre appareil sur un sol sec et plat, tenez-le à distance de projection d'eau, piscine et douche.
• S'il y a des enfants près de l'appareil, il faut la surveillance d'un adulte. Si la capacité mentale, physique des enfants est un empêchement pour l'usage sécurisé de ce produit, le produit doit être surveillé par un adulte. Éloignez-vous de l'appareil des enfants.
• Débranchez le câble électrique pour votre sécurité si l'appareil n'est pas utilisé. Ne le débranchez pas en fonctionnement (utilisez l'interrupteur). Vérifiez que le câble est bien branché à la prise.
• Ne tenez pas le câble de puissance avec des mains mouillées.
• Ne démontrez pas votre appareil, ne réparez ou n'effectuez aucune modification. Les réparations par des personnes ou établissements qui ne sont pas compétents donnent lieu à l'invalidité de la garantie.
• N'utilisez pas vos appareils en présence de substances combustibles et explosives. Sinon, il y a risque d'accidents.
• N'introduisez pas les doigts ou quelque chose d'autre dans la prise de l'appareil.
• Tenez à distance des enfants le matériel d'emballage.
• Le radiant doit être réglé à l'altitude de 1.8 m et il pourra être fixé au sol si nécessaire. L'appareil doit être au minimum à 1 m de toute flamme. L'appareil doit être au minimum à 0.70 m de toute paroi, plafond, etc...
• Ne pas couvrir l'appareil, risque d'incendie. Il ne doit pas être utilisé pour sécher des tissus, serviettes, habits, etc... L'appareil de chauffage ne doit pas être utilisé pour allumer cigarettes ou produits similaires. L'appareil de chauffage doit être au moins 1 mètre des matériels inflammables (rideaux, tentures, etc...). L'appareil de chauffage doit être utilisé à l'horizontale sous peine de déterioration des éléments chauffants.
• Quand l'appareil n'est pas utilisé, débranchez-le.
• Évitez d'utiliser des rallonges électriques. Si besoin, utilisez un câble de 2.5mm² de section.
• Vérifiez votre réseau électrique.
• L'appareil doit être utilisé avec une prise terre. Ne pas chauffer le câble d'alimentation en orientant le radiant.
• Ne pas faire fonctionner l'appareil au-dessus d'une prise.

5-Entretien et nettoyage

Avant de commencer une opération de nettoyage, assurez-vous que votre appareil ne fonctionne pas et qu'il est débranché.

N'utilisez pas des outils de nettoyage rigides afin de ne pas endommager votre appareil. N'utilisez pas de liquides agressifs tels que l'alcool, essence, utilisez des détergents doux. Essuyez l'appareil au moyen d'un chiffon humide et séchez. Ne plongez pas l'appareil dans l'eau ou autre liquide. S'il faut réparer ou remplacer le câble d'alimentation, cette réparation doit être effectuée par une personne compétente. Conservez votre emballage pour le déplacer ou l'entreposer. N'utilisez que des pièces détachées d'origine.
