RAE 30 - Climatiseur S.PLUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Rafraîchisseur d'air évaporatif (climatiseur par évaporation)
Marque	S.PLUS
Modèle	RAE 30
Dimensions (L x l x H)	1500 x 1500 x 1950 mm
Poids à vide	300 kg
Poids réservoir plein	410 kg
Alimentation électrique	Tri 400V + N + Terre
Puissance électrique	3,8 kW
Intensité	8 A
Débit d'air	30 000 m³/h
Pression d'air	150 Pa
Niveau sonore à 3 m	68 dB(A)
Capacité du réservoir d'eau	110 L
Fonctions principales	Ventilation seule, rafraîchissement évaporatif, minuterie (0,5 à 5 h)
Panneaux évaporatifs	4 panneaux en cellulose alvéolée
Principe de fonctionnement	Évaporation de l'eau pour abaisser la température de l'air
Installation	Au sol, murale ou en toiture (soufflage haut ou bas)
Alimentation en eau	Pression 1 à 4 bar, raccord 15×21
Évacuation d'eau	Raccord 20×27, purge automatique à l'arrêt
Entretien	Nettoyage annuel des panneaux et du bac, vidange avant hiver
Sécurité	Ne pas utiliser sans panneaux, ne pas obstruer, coupure électrique avant intervention
Réparabilité	Interventions réservées au personnel qualifié
Pièces détachées disponibles	Panneaux évaporatifs, pompe, flotteur, contacteurs de niveau, courroie, poulie
Garantie	Conforme aux directives européennes, sous réserve d'installation correcte

FOIRE AUX QUESTIONS - RAE 30 S.PLUS

Quel est le principe de fonctionnement du RAE 30 ?

Le RAE 30 est un rafraîchisseur d'air évaporatif. Il utilise l'évaporation de l'eau : l'air est aspiré à travers des panneaux en cellulose humidifiés, ce qui abaisse sa température et augmente l'hygrométrie. L'air rafraîchi est ensuite soufflé dans le bâtiment.

Quelle alimentation électrique est nécessaire ?

L'appareil nécessite une alimentation en triphasé 400V + Neutre + Terre, avec un câble de section adaptée. La puissance est de 3,8 kW et l'intensité de 8 A. Un sectionneur tétrapolaire et une protection réglementaire sont obligatoires.

Comment installer le RAE 30 en toiture ?

Pour une installation en toiture, assurez-vous que la charpente peut supporter le poids de l'appareil rempli d'eau (410 kg). L'appareil doit être parfaitement horizontal et accessible pour la maintenance. Utilisez des supports adaptés.

Comment réaliser le raccordement en eau ?

L'alimentation en eau se fait sur un manchon mâle 15×21, avec une pression de 1 à 4 bar. L'évacuation est sur un manchon 20×27. Accédez aux raccords en retirant la tôle bleue en bas à gauche de l'appareil (4 vis).

Que faire si l'air n'est pas rafraîchi ?

Vérifiez le flux d'eau : le réservoir doit être rempli d'eau propre. Nettoyez les panneaux évaporatifs s'ils sont encrassés. Assurez-vous que le tuyau d'alimentation n'est pas bouché ou plié. Nettoyez la pompe si nécessaire.

Comment entretenir l'appareil avant l'hiver ?

Avant l'hiver, faites fonctionner l'appareil en ventilation seule pour sécher les panneaux. Vidangez et asséchez le bac. Assurez-vous que toutes les canalisations sont vidangées pour éviter le gel. Coupez l'alimentation électrique et protégez l'appareil avec une bâche.

Quelles sont les consignes de sécurité importantes ?

Ne jamais utiliser l'appareil sans les panneaux évaporatifs (risque de surchauffe et de blessure). Ne pas obstruer l'aspiration ou le soufflage. L'installation et les réparations doivent être effectuées par du personnel qualifié. Le raccordement à la terre est obligatoire.

Comment nettoyer les panneaux évaporatifs ?

Retirez les panneaux en les tirant vers l'extérieur. Nettoyez-les à l'eau ou à l'air comprimé à pression réduite pour ne pas les endommager. Effectuez cette opération au moins une fois par an, plus fréquemment en ambiance poussiéreuse.

Que faire si l'appareil fait un bruit anormal ?

Vérifiez la fixation du ventilateur (resserrez les vis). Assurez-vous que toutes les vis sont serrées. Un flux d'air réduit peut aussi être dû à un panneau évaporatif encrassé ou à des grilles de soufflage mal ouvertes.

Quelle est la capacité du réservoir et comment se fait la purge ?

Le réservoir a une capacité de 110 litres. À chaque arrêt, le bac est automatiquement purgé (l'appareil doit rester sous tension). Cela évite la stagnation de l'eau et la formation de calcaire ou de mauvaises odeurs.

MODE D'EMPLOI RAE 30 S.PLUS

Pour votre sécurité, lisez attentivement ce manuel avant d'utiliser votre rafraîchisseur.

Conservez-le soigneusement et consultez-le chaque fois que nécessaire.

La responsabilité de la Société S. PPLUS ne saurait être engagée en cas de non-respect des règles et consignes indiquées ci-après ou en cas d'utilisation incorrecte.

Réf. RAE 2/06.2010/IU

Destiné à l'installateur et à l'utilisateur

Sommaire

1-SECURITE 3 2-FONCTIONNEMENT 3 3-LIVRAISON/MANUTENTION 3 4-INSTALLATION 4

4.1 - Soufflage de l'air 4 4.2 - Raccordement en eau 4 4.3 - Raccordement électrique 5

5 - VENTILATION 5 6- UTILISATION 5 7-ENTRETIEN et SAV 6 8-TABLEAU DE DEPANNAGE 7 9-SCHEMAS ELECTRIQUES 8 10-CARACTERISTIQUES TECHNIQUES 10

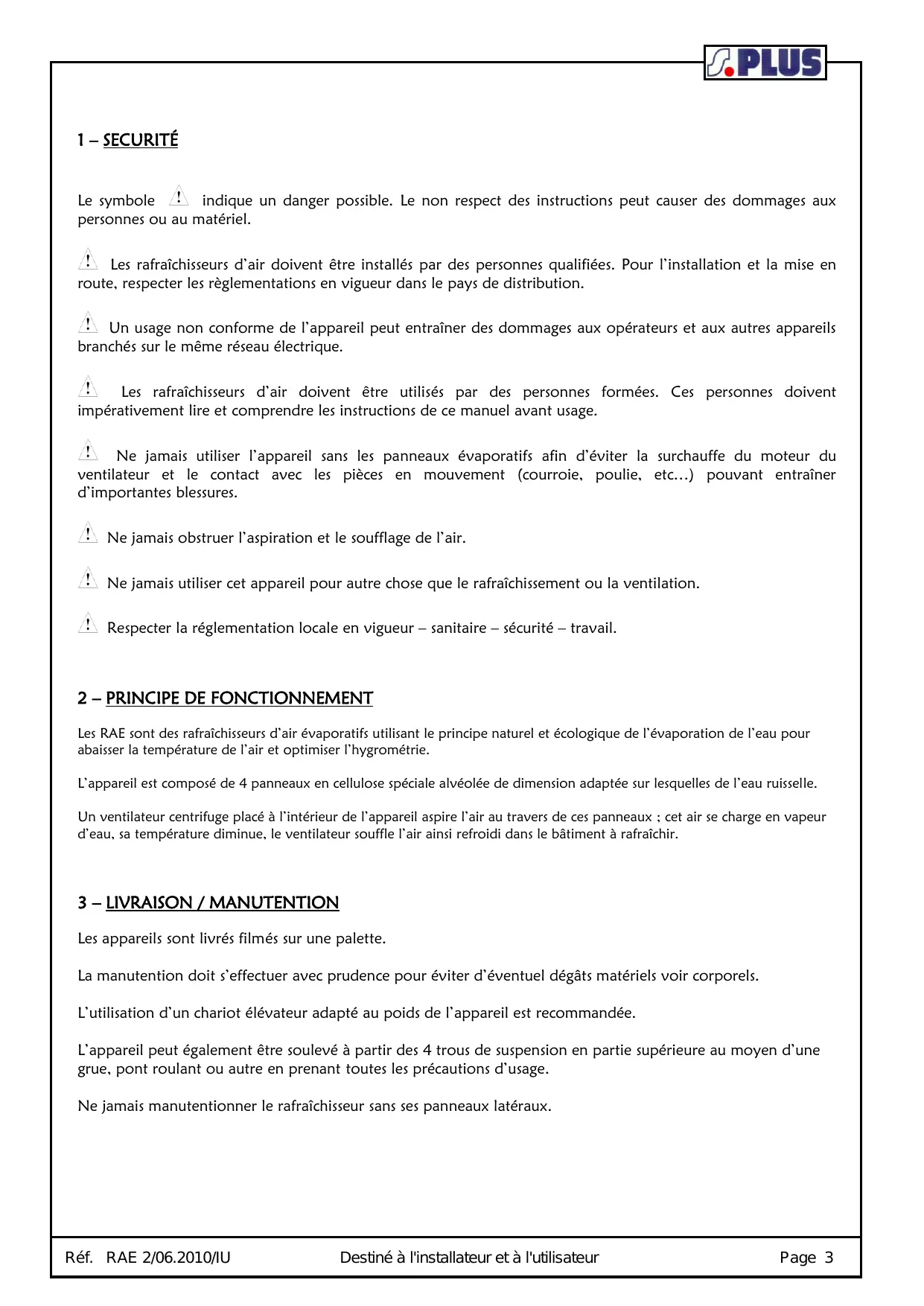

1 - Sécurité

Le symbole ! indique un danger possible. Le non-respect des instructions peut causer des dommages aux personnes ou au matériel. ! Les rafraîchisseurs d'air doivent être installés par des personnes qualifiées. Pour l'installation et la mise en route, respecter les règlementations en vigueur dans le pays de distribution. ! Un usage non conforme de l'appareil peut entraîner des dommages aux opérateurs et aux autres appareils branchés sur le même réseau électrique. ! Les rafraîchisseurs d'air doivent être utilisés par des personnes formées. Ces personnes doivent impérativement lire et comprendre les instructions de ce manuel avant usage. ! Ne jamais utiliser l'appareil sans les panneaux évaporatifs afin d'éviter la surchauffe du moteur du ventilateur et le contact avec les pièces en mouvement (courroie, poulie, etc…) pouvant entraîner d'importantes blessures. ! Ne jamais obstruer l'aspiration et le soufflage de l'air. ! Ne jamais utiliser cet appareil pour autre chose que le rafraîchissement ou la ventilation. ! Respecter la réglementation locale en vigueur - sanitaire - sécurité - travail.

Les RAE sont des rafraîchisseurs d'air évaporatifs utilisant le principe naturel et écologique de l'évaporation de l'eau pour abaisser la température de l'air et optimiser l'hygrométrie.

L'appareil est composé de 4 panneaux en cellulose spéciale alvéolée de dimension adaptée sur lesquelles de l'eau ruisselle.

Un ventilateur centrifuge placé à l'intérieur de l'appareil aspire l'air au travers de ces panneaux ; cet air se charge en vapeur d'eau, sa température diminue, le ventilateur souffle l'air ainsi refroidi dans le bâtiment à rafraîchir.

3 - Livraison / manutention

Les appareils sont livrés filmés sur une palette.

La manutention doit s'effectuer avec prudence pour éviter d'éventuels dégâts matériels voir corporels.

L'utilisation d'un chariot élévateur adapté au poids de l'appareil est recommandée.

L'appareil peut également être soulevé à partir des 4 trous de suspension en partie supérieure au moyen d'une grue, point roulant ou autre en prenant toutes les précautions d'utilisation.

Ne jamais manutentionner le rafraîchisseur sans ses panneaux latéraux.

4- Installation

Les rafraîchisseurs d'air peuvent être livrés avec soufflage vers le haut, pour une installation au sol ou murale, ou avec soufflage vers le bas pour une utilisation en toiture.

Preciser a la commande un soufflage vers le HAUT ou un soufflage vers le BAS;

Les appareils sont en général installés en extérieur.

Pour une installation en toiture : veuillez vous assurer au préalable que la charpente est capable de supporter l'appareil rempli d'eau ; que les supports éventuels, chevets... sont adaptés à l'appareil ; que l'accessibilité pour la maintenance soit garantie conformément aux règlementations en vigueur. Veillez à ce que le rafraîchisseur soit parfaitement horizontal.

Pour une installation murale : placer l'appareil horizontalement avec un espace d'environ 50 cm entre l'appareil et le mur. L'appareil sera installé sur un socle béton ou autre suffisamment résistant ou sur supports métalliques, de telle manière que le soufflage dans le bâtiment se fasse à une hauteur de 3,5 à 4 m maximum - installer si possible le RAE sur façade ouest ou sud.

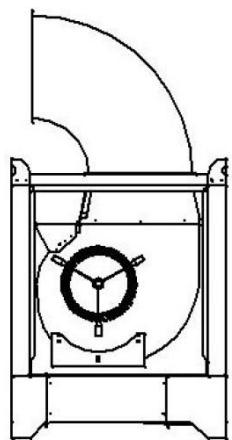

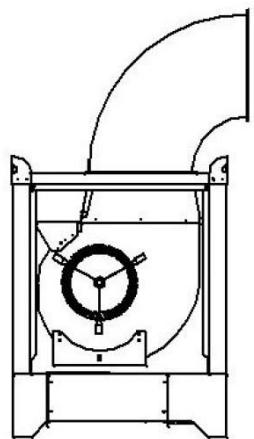

4.1 - Soufflage de l'air

L'air peut être réparti dans le bâtiment à rafraîchir soit par l'intermédiaire d'un plénum 2 directions en accessoire, soit par l'intermédiaire d'une gaine textile ou rigide pour une meilleure répartition.

S. PLUS peut également vous fournir en accessoire des coudes de sortie, ainsi que des rallonges adaptées à l'appareil, de longueur d'1 m.

Dans le cas d'une installation de gaine, il est nécessaire de prévoir un supportage afin d'éviter que le ventilateur ne supporte un poids trop important.

Le coude de sortie doit être installé dans le sens de la couche du ventilateur.

4.2 - Alimentation en eau

• Le rafraîchisseur doit être alimenté en eau en permanence et raccordé à un conduit d'évacuation. Le bac d'eau est vidangé à chaque arrêt du rafraîchisseur.
• Alimentation eau sur manchon mâle 15 × 21. Pression de l'eau 1 bar mini à 4 bar maxi.
• Evacuation eau sur manchon mâle plastique 20 × 27.
• Raccordement à faire en tube souple ou rigide.

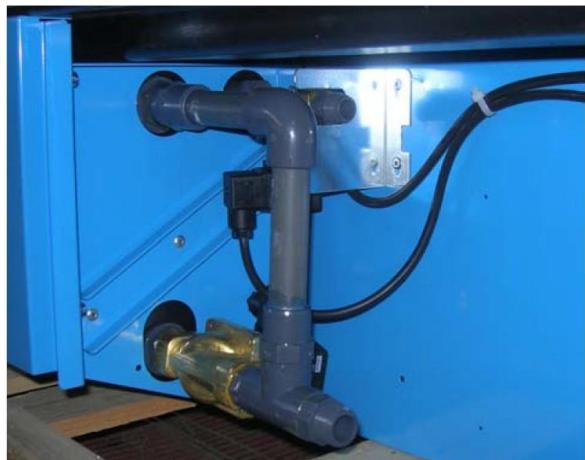

• On accède au raccordement en eau en enlevant la tôle bleue (4 vis) située en bas côté gauche de l'appareil.

4.3 - Alimentation électrique

L'appareil est livré avec un coffret électrique intégré qui assure la gestion de son fonctionnement. Il est également livré avec un boîtier inverseur de commande à distance, permettant l'arrêt, le fonctionnement en ventilation seule ou en rafraîchissement.

Le raccordement électrique doit être réalisé par une personne qualifiée et selon les normes en vigueur dans le pays d'installation. Le raccordement à la terre est obligatoire. L'appareil doit être alimenté en tri 400V + N + Terre, avec un câble de section adaptée (voir tableau des caractéristiques techniques, page...). Il sera muni d'une protection réglementaire et d'un sectionneur tétrapolaire (raccordement aux bornes R, S, T et N (neutre) + terre - voir schéma, page 8).

Le rafraîchisseur d'air peut être piloté par un hygrostat ou un thermostat monté en série avec l'inverseur. Ces thermostats et hygrostats sont à raccorder sur les prises carrées, sur le côté du coffret électrique (sens indifférent) - voir schéma électrique, page 8.

5 - Ventilation

Pour une bonne efficacité du rafraîchisseur installé en extérieur, il est nécessaire d'extraire une quantité d'air inférieure ou égale au débit du ou des rafraîchisseurs. Ces extractions se feront par ventilateurs muraux installés en hauteur afin d'extraire l'air chaud.

6 - Utilisation

• À la première mise en route, vérifier la libre rotation du ventilateur centrifuge, enlever tous les déchets éventuels présents dans le réservoir d'eau.
• Mettre l'appareil sous tension, ouvrir l'alimentation d'eau.
• Mettre l'inverseur de commande sur « ventilation », vérifier que le ventilateur tourne dans le bon sens, sinon inverser deux fils de phase d'alimentation.
• Mettre l'inverseur de commande sur « rafraîchisseur », le ventilateur démarre, le bac se remplit d'eau.

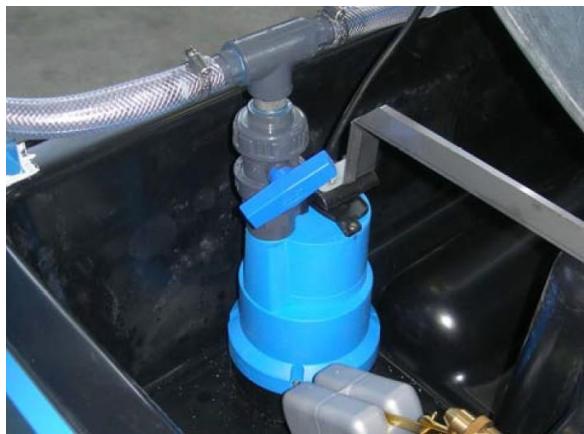

Dès que le niveau d'eau est suffisant, la pompe d'eau se met en marche, l'eau ruisselle sur les panneaux latéraux. Le niveau de l'eau est géré entre autres par un flotteur et deux contacteurs de niveau mini-maxi, ce qui explique la nécessité d'un appareil parfaitement horizontal. Les contacteurs de niveau sont réglables en hauteur si nécessaire. Le niveau maxi doit se couvrir en dessous du tuyau de trop-plein.

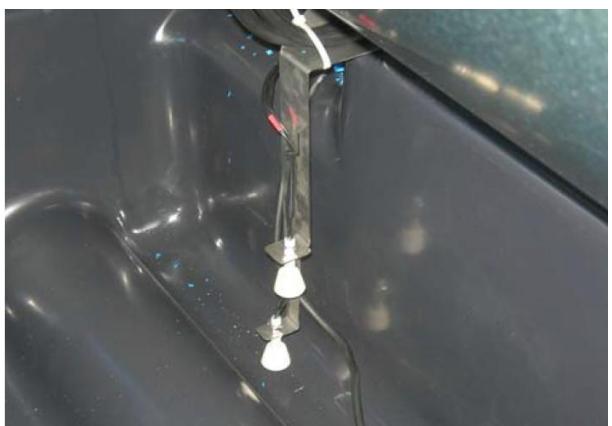

• La pompe démarre quand le contacteur de niveau supérieur se ferme. En fonctionnement normal, la pompe s'arrête si le niveau passe en dessous du contacteur de niveau inférieur. La pompe redémarre environ 2 minutes après que l'eau ait atteint le niveau requis.

Mise en ROUTE

• Ventilation seule : Mettre l'inverseur sur la position « ventilation ». Le circuit d'eau n'est pas utilisé. Seul le ventilateur fonctionne.
• Rafraîchissement : Mettre l'inverseur sur la position « rafraîchissement ». Le ventilateur tourne. Le réservoir d'eau se remplit, la pompe démarre et permet aux panneaux évaporatifs d'être mouillés. L'eau s'évapore dans l'air ventilé qui se refroidit. L'eau non utilisée est récupérée dans le bac et recyclée.
• Minuterie : En position « rafraîchissement », une minuterie en façade de coffret électrique permet de choisir le temps de fonctionnement de l'appareil de 0,5^H à 5^H.

Arrêt

• Ventilation seule : Mettre l'inverseur sur « arrêt ». Le ventilateur s'arrête.
• Rafraîchissement : Mettre l'inverseur sur « arrêt », le ventilateur s'arrête, l'eau arrête de ruisseler, le réservoir d'eau se purge (pour se faire, l'appareil doit rester sous tension).

IMPORTANT : À chaque arrêt, le réservoir d'eau est automatiquement purgé afin d'éviter la stagnation de l'eau et par voie de conséquence sa décomposition organique et la concentration de sel ou de calcaire.

7-ENTRETIEN/SAV

L'entretien et les réparations doivent être effectués par un personnel qualifié. Avant toute intervention, arrêter l'appareil, couper l'alimentation électrique et l'arrivée d'eau. Pour un arrêt avant hiver, faire fonctionner pendant quelques minutes l'appareil en ventilation afin d'assécher les panneaux évaporatifs. - Vidanger et assécher le bac, vous assurer que toutes les canalisations soient vidangées afin d'éviter les dégâts dus au gel. Si possible protéger votre appareil par une bâche ou un filet plastique. Couper l'alimentation électrique.

Au moins une fois par an, si possible avant le redémarrage d'été :

• Nettoyer l'ensemble de l'appareil, les panneaux évaporatifs à l'eau et/ou à l'air comprimé à pression réduite pour ne pas endommager les dits panneaux. Si l'appareil fonctionne dans des ambiances poussiéreuses, sales, ces opérations de nettoyage devront être effectuées plus fréquemment.

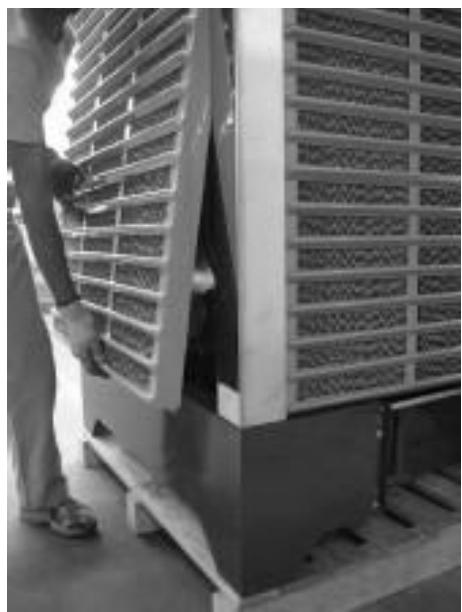

• Pour accéder au bac d'eau ou pour nettoyer les panneaux évaporatifs, il faut enlever les panneaux en les bougeant et en les tirant vers l'extérieur (voir ci-contre).

8 - Tableau de depannage

PANNE	CAUSE	ACTION
L'appareil ne démarre pas	Pas d'alimentation électrique	Vérifier raccordement électrique
	Tension incorrecte	Vérifier la tension
L'appareil est anomalement bruyant et vibre	Ventilateur mal fixé	Resserrer les vis de fixation du ventilateur
	Vis desserrées
Flux d'air réduit	Panneau evaporatif encrassé	Nettoyer le panneau
	Grilles de soufflage fermées ou mal ouvertes	(voir § "maintenance").
	Grilles de soufflage fermées ou mal ouvertes	Régler les grilles correctement
L'air n'est pas rafraîchit	Flux d'eau insuffisant	Remplir le réservoir avec de l'eau propre
	Panneau evaporatif encrassé	A nettoyer
	Tuyau alimentation eau bouché ou plié	A remettre en état
	Pompe encrassée	Nettoyer la pompe
Mauvaises odeurs	Eau sale	Nettoyer, replir le réservoir dans de l'eau propre
De l'eau coule en dehors des panneaux évaporatifs	Pression de l'eau trop importante	Fermer partiellement la vanne bleue (voir entretien SAV page 6) en sortie de pompe
Le ventilateur ne tourne pas	Pas d'alimentation électrique	Vérifier alimentation électrique
	Thermique dans le coffret déclenché	Réenclencher le thermique au besoin mesurer l'intensité absorbée et ajuster le réglage du thermique

9 - SCHEMA ELECTRIQUE RAE 15 / 22

10 - SCHEMA ELECTRIQUE RAE 30 / 35

11-Caractéristiques techniques

		RAE 15	RAE 22	RAE 30	RAE 35
Débit d'air	m³/h	15 000	22 000	30 000	35 000
Pression d'air	Pa	180	200	150	200
Taux d'évaporation	%	81	82	81	80
Niveau sonore à 3m	dB(a)	62	65	68	69
Tension alimentation	V	400V+N+T	400V+N+T	400V+N+T	400V+N+T
Puisance électrique	kW	2,0	3,7	3,8	5,0
Intensité	A	5,1	7,9	8	11,2
Poids à vide	Kg	200	220	300	310
Poids résevoir plein	Kg	260	280	410	420
Longueur	mm	1 150	1 150	1 500	1 500
Largeur	mm	1 150	1 150	1 500	1 500
Hauteur	mm	1 450	1 950	1 950	1 950
Capacité du réservoir	l	60	60	110	110

Conformité :

Nous, S. PLUS - ZI Longvic - 8, rue du Paquier - 21600 LONGVIC, déclarons sous notre seule responsabilité que les rafraîchisseurs d'air RAE 15 - RAE 22 - RAE 30 - RAE 35 sont conformes aux directives et normes suivantes :

Compte tenu des améliorations et des perfectionnements effectués sur nos appareils, nous nous réservons le droit de modifier, sans préavis, leurs caractéristiques.

Seule la notice technique accompagnant le matériel est valable.
